Capitulo 1

Capítulo 1

Introducción

Información General

La serie de placas base Kudoz 7X utiliza el chipset VIA Apollo® KT400 formado
por dos componentes: el nortbridge VT8377 y el southbridge VT8235, proporcionando
una compatibilidad total, altas prestaciones y un precio económico en el segmento
PC/ATX. Ofrece soporta FSB a 200/266MHz.La integración de las nuevas tecnologías,
junto con el soporte para AGP 4X, el sonido AC'97, tarjeta de red (opcional),4 puertos
USB, y ATA133/100/66/33, y memoria DDR266/333/400 ofrece una avanzada, solución
multimedia a un precio razonable.También incluye características avanzadas como
Wake-on-LAN,Wake-on-Modem,Wake-up mediante dispositivos USB, ACPI, funciones
de encendido mediante teclado protegidas mediante contraseña, triple protección para
la CPU y conector SPDIF. Además la tecnología BootEasy de QDI permite ahorrar
tiempo en el proceso de boot del PC.

Características

Formato

ATX (305mm x 238mm)

Microprocesador

Soporta 200/266MHZ FSB
Soporta procesadores AMD Socket A (Socket-462)Athlon ,Athlon XP,Duron
Soporta procesadores AMD desde 800MHz hasta 2.0GHz (Athlon XP2200+)

System memory

Provista de 3 bancos de 184 pin, para memoria DDR SDRAM
Soporta DDR200/DDR266/DDR333/DDR400 SDRAM
Soporta modulos DDR de tecnología 64/128/256/512 DDR
Soporta hasta 3Gb de memoria

AGP Interface

1 conector AGP con soporte AGP 2.0 con tansferencia de datos 8X/4X/2X.

Manual para la serie Kudoz 7X

IDE integrada

Soporta dos puertos IDE PCI PIO y Bus Master.
Soporta Ultra ATA 133/100/66/33, PIO mode.
Dos veloces canales IDE soportan cuatro dispositivos IDE, incluyendo disco duros
y unidades de CD ROM.

I/O en placa

Un puerto para floppy con soporte para unidades de 3.5 o 5.25
con formato de 360K/720K/1.2M/1 .44M/2.88M .
Dos puer tos de al ta veloc idad compat ibles 16550 UART
(COM1/COM2/COM3/COM4) con 16 bi t FIFO (enviar / rec ibi r ) .
Un p u e r t o p a r a l e l o c o n s o p o r t e e n mo d o SPP/EPP/ECP
Puerto de infrarrojos.
Soporta teclado y raton PS2.
Soporta dispositivos ZIP y LS-120.
Todos los puertos I/O pueden ser habilitados/deshabilitados en al BIOS.

6 USB

Compatible con las especificaciones USB 2.0, hasta 40 veces más rápido que USB1.1.

Soporta wake-up desde S1,S3( dependiendo del dispositivo).

LAN en placa (solo en -L,-AL,-6AL)
Soporta Redes ethernet 10/100Mbit/sec.
Tarjeta de red ethernet 10/100Mbit/sec. integrada en placa base.
Audio en placa

AC'97 (solo en --A,-AL)

Compatible con AC'97 2.1
Provista de conectores line-in, microfono, altavoces externos, conecto MIDI/Joystick.

6 Canales de Audio

Soporta calidad de sonido 5.1
Incluye conectores para Mic_V&IN,SRout_R&L y center.

Manual para la serie Kudoz 7X

BIOS

Licencia AWARD(Phoenix)BIOS, con soporte para Flash ROM,
soporte plug and play.
Permite el boot mediante CD-ROM IDE y disposotivos SCSI.

Funciones de Ahorro de Energía

Soporte ACPI y ODPM.
Soporta el encendido y apagado mediante ACPI en los modos:
S0(full-on),S1,S3(STR),S4(STD)(WindowsME,2000) y S5.

Conectores y slots de expansión

1Slot CNR
6 Slots PCI
1 slot AGP

Características Avanzadas

Soporte Trend ChipAwayVirus On Guard.
Soporta apagado via sof tware para Windows98/2000/ME/XP.
Soporta Wake-on-Lan y Wake-on-Modem.
Soporta el encendido del sistema con contraseña de teclado.
Incluye moni torización del sistema ( temperatura de CPU y sistema,
vol tajes, velocidad del vent i lador) .
Provista de las Tecnologías QDI : SpeedEasy, BootEasy,
RecoveryEasyII, BIOS-ProtectEasy, LogoEasyI I.
Soporta triple protección de temperatura para la CPU:

1. Si la temperatura de la CPU sobrepasa la temperatura seleccionda
en el apartado de la BIOS CPU Warning temperature, el altavoz pita.

2. Al mismo tiempo, el CPU THER-Throttling, reduce la temperatura hasta
el valor de la BIOS.

3. Si la temperatura de la CPU sobrepasa la temperatura seleccionda
en el apartado de la BIOS CPU SHUTDOWN temperature, el sistema se
apaga, guardando todos los datos con anterioridad.

Manual para la serie Kudoz 7X

Capitulo 2

Instrucciones de Instalación

Esta sección abarca la configuración de Jumpers y los conectores externos.Consulte
el esquema de la placa base para localizar los jumpers, conectoresexternos, slots y
puertos I/O. Además, esta sección incluye todas las asignaciones de los pins para su
referencia. El posicionamiento de los jumpers, conectores y puertos están referenciados
en las ilustraciones siguientes. Antesde hacer cualquier operación fijese bien en la
dirección de los conectores y jumpers.

Conectores Externos

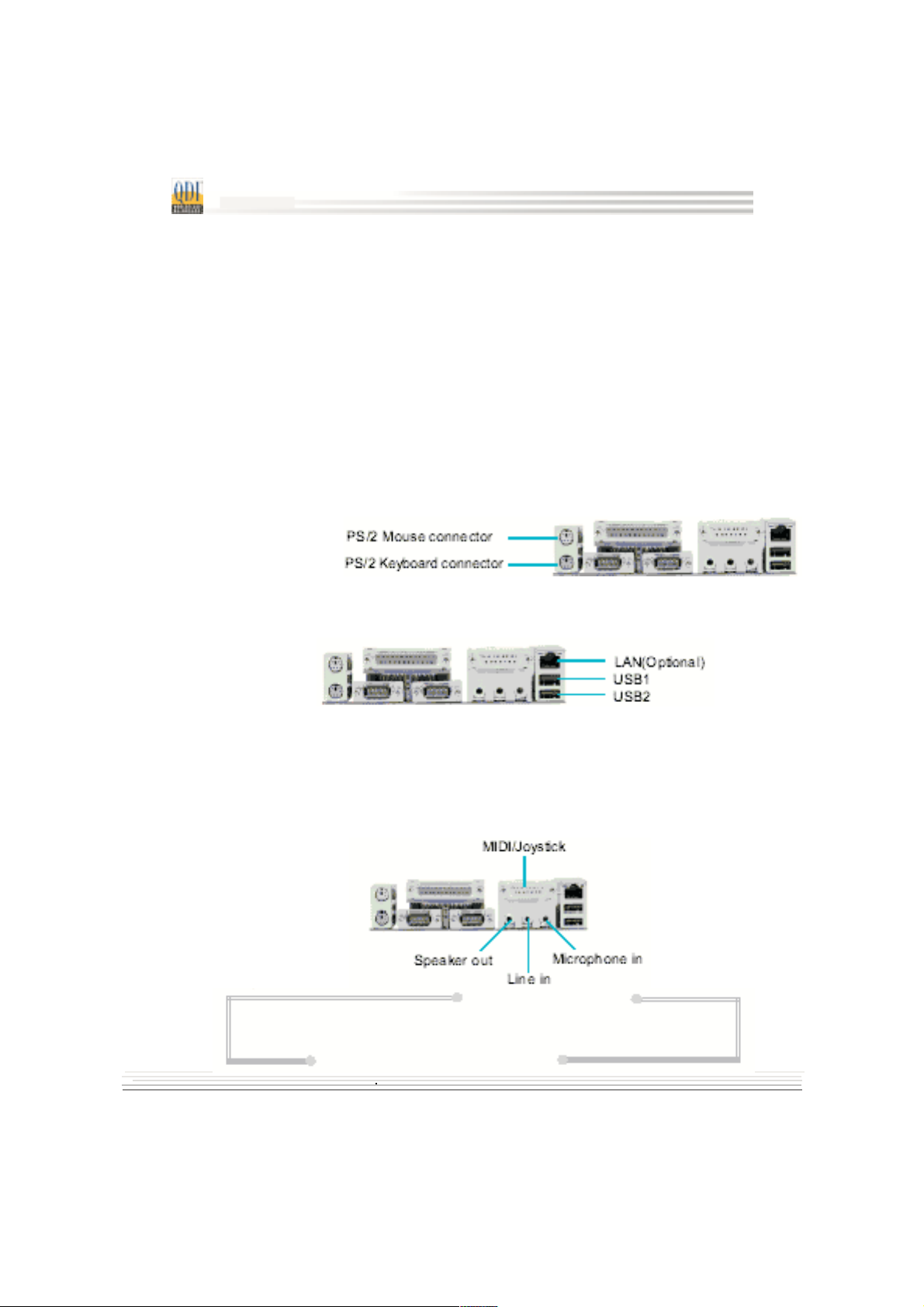

Conector de Teclado PS/2Conector de ratón PS/2

Si utiliza un teclado AT debe utilizarse con un ratón PS/2.utilizar un adaptador de teclado
PS/2. Al igual, el conector PS/2 de ratón solo puedeEl conector de teclado PS/2 se utiliza
con un teclado PS/2.

Conectores USB1,USB2 y LAN (en -L,AL,-6AL)

Dispone de dos conectores USB para la conexión de este tipo de de dispositivos.

Conectores: Entrada de línea, entrada de Micrófono jack, salida de Altavoces
y MIDI/Joystick (solo en -A,-AL

El conector de entrada de línea le permite conectar minidisc,walkman... para grabar
o reproducir. Si conecta un micrófono a la entrada de micrófono le permitirá grabar
sonido y o voces. La salida de altavoces sirve para conectar altavoces o cascos para
escuchar sonidos y música. En el puerto MIDI/Joystick puede conectar tanto dispositivos
de juego como MIDI.

Asegurese de desconectar la toma de alimentaciones antes de añadir o
sustraer tarjetas de expansión o otros periféricos del sistema, de otro modo,
pueden quedar dañadas tanto su placa base como su tarjeta de expansión.

Manual para la serie Kudoz 7X

Conectores serie (COM1,COM2) y Puerto Paralelo

Los conectores serie UART1 y UART2 le permiten la conexión de dispositivos serie, tales
como un ratón serie. El puerto paralelo posibilita la conexión de de periféricos con
conexión de este tipo. Usted puede habilitar o deshabilitar tanto el puerto paralelo como
los puertos serie, así como cambiar su IRQ o dirección hexadecimal en el apartado
"Integrated Pheriperals" de la BIOS.

Conectores de la fuente ATX & Power Switch (POWER SW)

Debe asegurarse de enchufar los conectores en el orden apropiado. En el conector
Power Switch debe conectarse el cable de power de la caja. Cuando encendamos el
sistema, debemos primero activar el interruptor de la fuente (si lo tuviera), y después el
interruptor de la caja, para apagar el sistema realizaremos el proceso inverso.

Nota: Si usted ha cambiado la configuración de "soft-off by PWR-BTTN" del valor por

defecto "Instant off", al valor "Delay for 4seg", en la sección "POWER MANAGEMENT SETUP"
de el SETUP de la CMOS, deberá mantener pulsado el botón de encendido de la caja
durante al menos 4seg, para que el sistema se apague.

Manual para la serie Kudoz 7X

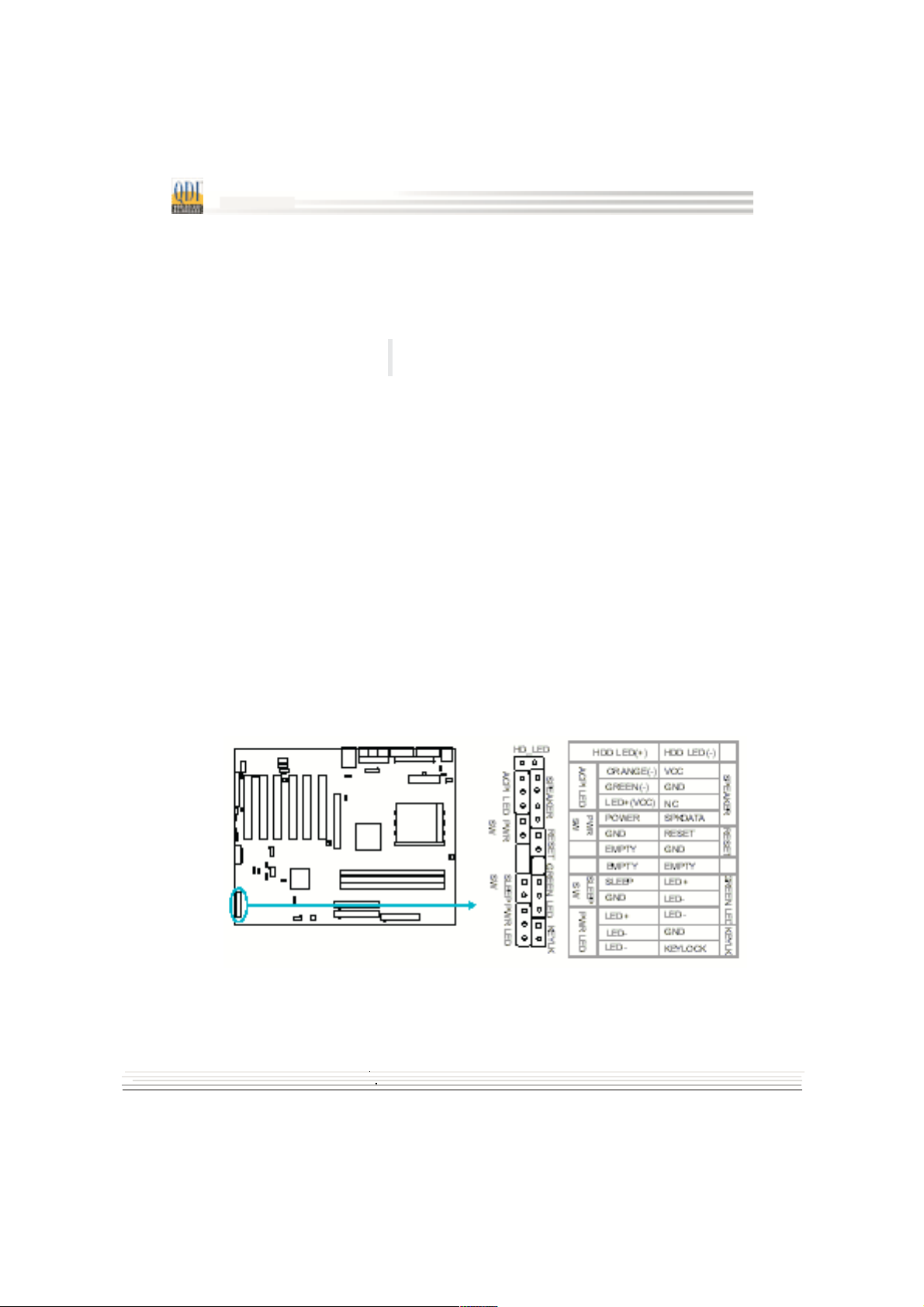

Conector Hard Disk LED (HD_LED)

Debe colocar en este conector el cable HD led de su caja, y le indicará la actividad o
no de su disco duro. El conector tiene polaridad. Si no le funciona colóquelo al revés.

Reset Switch (RESET)

Conecte el cable reset de su caja en este conector. Cuando pulse el botón de reset de
su caja, el sistema reiniciará

.

Speaker Conector (SPEAKER)

En este conector debe colocar el cable del altavoz de su sistema.

Power LED Conector (PWR_LED)

Cuando su Pc esta encendido el LED también lo estará. Cuando su sistema este en modo
Suspender el LED parpadeará. Si su PC esta en el modo SUSPEND to RAM el LED papadeará.
Cuando apague su sistema el LED se apagará. Este conector tiene polaridad.

GREEN LED Conector (GREEN_LED)

El LED VERDE tiene cuatro estados. Cuando el sistema está en tres estados (incluido
encendido, suspendido, soft-off), el LED está apagado. Cuando el sistema está en estado
Suspend to RAM el LED está encendido.

ACPI LED Conector (ACPI_LED)

El LED ACPI es una luz de doble color con tres pins. Los pines Pin1&Pin2 tienen diferentes
luces de color. Pin1 emite luz naranja, Pin2 luz verde, los siguientes estados son: Cuando
el sistema está en estado encendido, el LED está verde. Cuando el sistema está en estado
suspendido el LED está en verde parpadeando. Cuando el sistema está en estado
Suspend to RAM el LED está naranja. Cuando el sistema está en estado soft-off el LED
está apagado.

Hardware Green Connector (SLEEP SW)

Presione el interruptor conectado a SLEEP, el sistema entrará en modo ahorro de energía.

Manual para la serie Kudoz 7X

Smart card Reader Connector(SCR)(opcional)

Este conector de interface, es el interface entre la placa base y la Smart Card.
El SCR está integrado en el chip I/O IT8705F y incluye una uart estandar para controlar
las prestaciones de transferencia del interface SMART CARD.
Este interface se puede utilizar para un amplio número de aplicaciones como GSM,

identificación de usuarios, etc... . También incluye un CLOCK DIVIDER, para estas ICC,

sin clock interno. Si utiliza dicha caracteristica, seleccione SCR ''UART Mode Select' en el
apartado 'INTEGRATED PERIPHERALS' y los jumpers J5, J6 como SCR.

USB3, USB4

Dos puertos USB no están disponibles en el panel de la parte de atrás. Por consiguiente
proporcionamos un cable (opcional) de 10-pin para conectar en la placa el USB.

Manual para la serie Kudoz 7X

S/PDIF Conector (opcional)

Este conector S/PDIF le permite conectar altavoces externos para obtener sonido digital.

Infrared Header (IrDA)

Este conector soporta dispositivos inalámbricos (transmisión y recepción). Si usa esta
función, configure las opciones IR adress,IR MODE y IR IRQ de la sección de la BIOS:
INTEGRATED PERIPHERALS.

Audio Connectors (CD_IN, MODEM, AUXIN)

El conector CDLIN es un estándar de SONY para conexiones por cable de CD Audio.
El conector MODEM permite a la tarjeta de audio integrada interactuar con una
tarjeta modem con un conector similar. Esto permite el compartimiento de mono_in
(como un teléfono) y mono_out (como un speaker) entre el audio de la placa y la
tarjeta de voz del módem. El conector AUXIN le permite obtener sonido stereo desde
CD-ROM's,TV-Tuner o tarjetas MPEG.

Manual para la serie Kudoz 7X

Fan Connectors (CHIPFAN, CPUFAN, SYS_FAN)

La velocidad de estos tres ventiladores puede ser detectada y monitorizada en la
sección PC Health de la BIOS. Estos ventiladores se apagarán automáticamente
cuando el sistema entre en modo suspendido.

Conector de audio de 6 canales (J8)(solo -6A/-6AL)

La placa base incorpora un conector, que le permite obtener audio de 6 canales

Manual para la serie Kudoz 7X

Wake-Up On LAN (WOL)

A través de la función de Wake-Up On LAN, un evento de levantar enviado desde la
red puede levantar el sistema. Si esta función es usada, por favor esté seguro de que,
respecto al suministro de energía ATX12V, la línea de 5VSB es capaz de proporcionar
720mA, y se utiliza el adaptador LAN que soporta esta función. Cuando conecte WOL
al conector pertinente en el adaptador LAN, seleccione Wake-up on by Ring/LAN
como habilitado en la sección de BIOS POWER MANAGEMENT SETUP. Salir y guardar
cambios y reiniciar el sistema para estar seguro que la función tiene efecto.

Wake-Up On Internal Modem (WOM)

A través de la función Wake-Up On Módem Interno, el sistema que se encuentra en
estado apagado puede ser encendido a través de una señal recibida desde el módem
interno. Si esta función se utiliza asegúrese de que la tarjeta de módem interno soporta
esta función. Entonces, conecte el WOM al conector pertinente en la tarjeta módem,
seleccione Wake-Up on by Ring/LAN como habilitado en la sección de la BIOS POWER
MANAGEMENT SETUP. Salir y guardar cambios y reiniciar el sistema para estar seguro
que la función tiene efecto.

Manual para la serie Kudoz 7X

Audio Interface (F_AUDIO)(Opcional)

El interface de audio dipone de tres tipos de salida de audio a elegir: altavoces delanteros,
altavoces traseros y altavoz central. El nivel de prioridad es secuencial. Es decir, cuando
están activos los altavoces delanteros, los traseros y el central están desactivados, así
cuando los altavoces traseros están activos, los delanteros y el central son desactivados.
El amplificador integrado en la placa base esta preparado para soportar la conexión
de auriculares. Cuando los altavoces delanteros no están disponibles los PINS,11,12,13,14
deben estar cerrados.

Manual para la serie Kudoz 7X

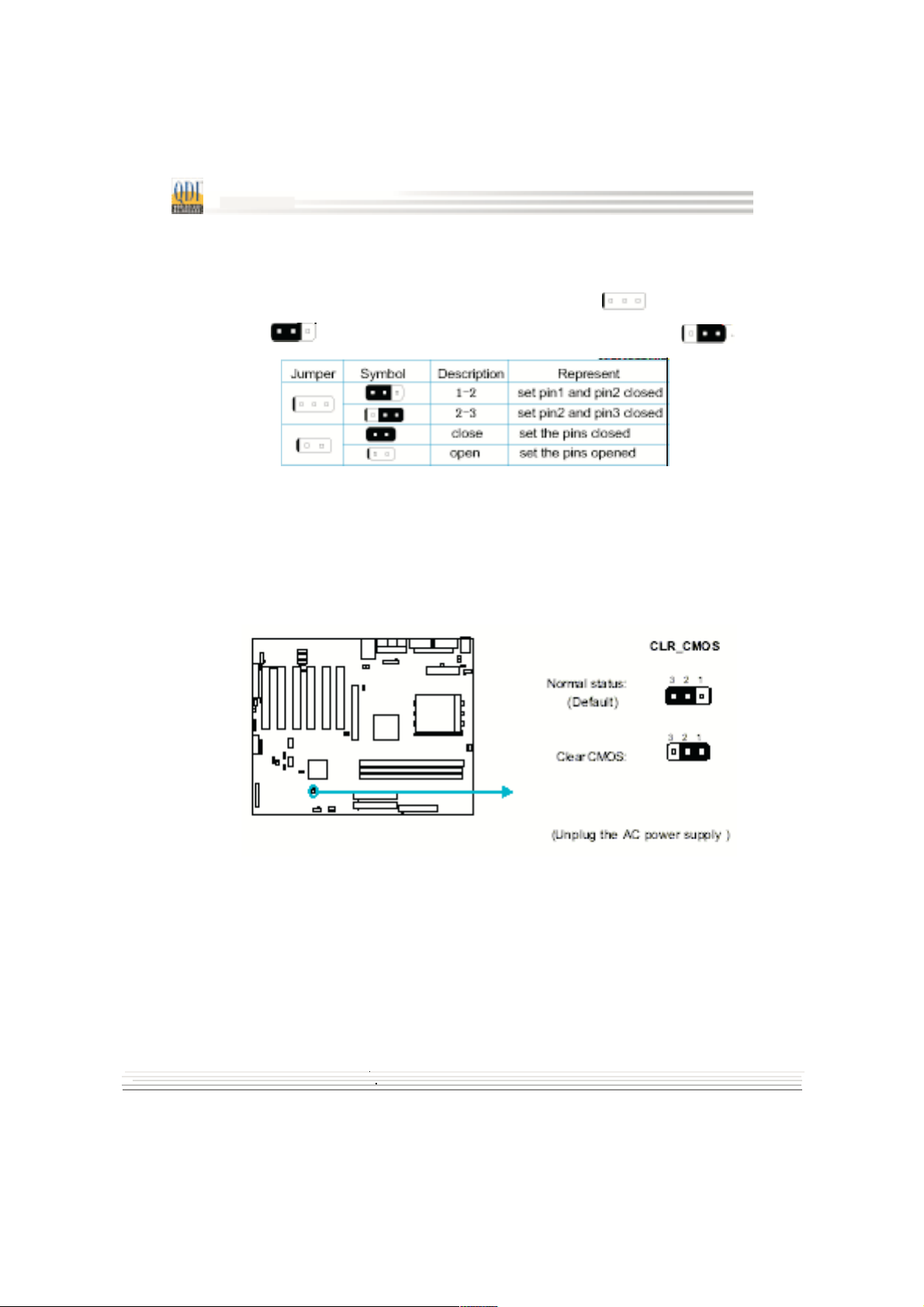

Jumper Settings

Los jumpers están localizados en la placa base, y representan el jumper JCC de CMOS,
jumper JAV habilita la función de BIOS ProtectEasy etc. El Pin1 para todos los jumpers
esta localizado en el lateral con una línea blanca (Pin 1 ), refiérase a las marcas
impresas en la placa base. Los jumpers con 3 pins serán mostrados como para representar
la conexión pin1&pin2 y como para representar la conexión pin 2&pin3 .

Clear CMOS (JCC)

Si Usted quiere cargar los valores por defecto de la CMOS, primero desconecte el
suministro de energía AC (fuente de alimentación), cambie JCC a pin1 & pin2 cerrados,
espere unos segundos, vuelva a configurar JCC al estado normal con pin2 & pin3
puenteados, arranque el sistema.

La capacidad de poder o no efectuar overclocking, depende de su CPU. El bus de los
procesadores AMD Athlon es 100Mhz/133 Mhz. pero funcionando inetrnamente al doble
de los procesadores Intel Pentium 3(200/266Mhz). No podemos garantizar la estabilidad
de su sistema cuando se efectúa overcloking.

Atención: Asegúrese de que su elección es correcta. Hacer funcionar una CPU
por encima de sus especificaciones puede ser peligroso. Nosotros NO nos
hacemos responsables de los daños causados.

Manual para la serie Kudoz 7X

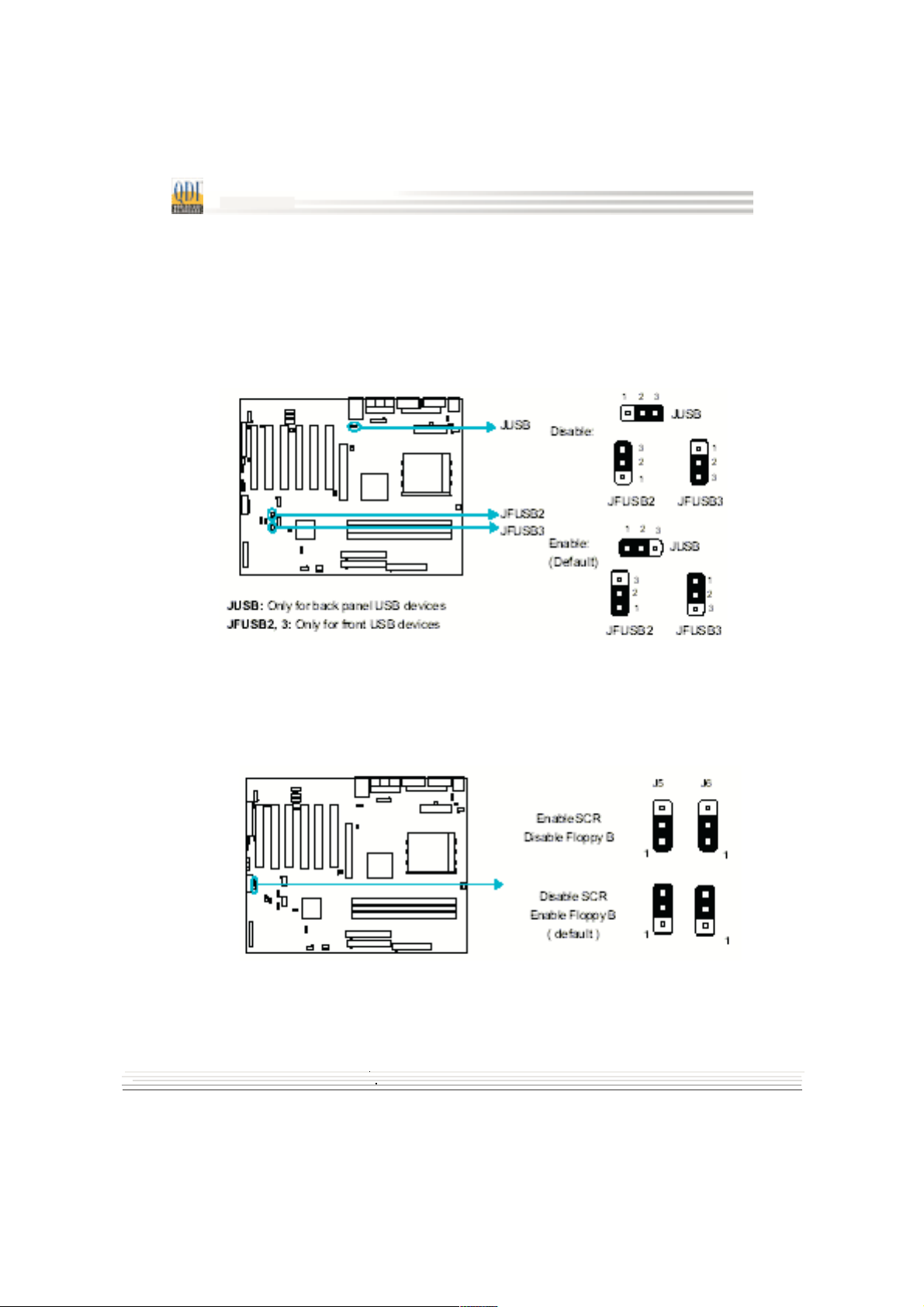

Función de levantamiento del sistema mediante un dispositivo USB
(JUSB/JUSB2/JUSB3)

La placa base incorpora la función avanzada de levantamiento desde dispositivo USB.
El sistema puede ser levantado desde un estado de hibernación, incluyendo ACPI S3
activando la función de USB. Antes de usar esta función, seleccione JFUSB / JUSB con
los pines 1 y 2 cerrados. De otro modo, seleccione JFUSB / JUSB con los pines 2 y 3
cerrados para deshabilitar esta función. Además, la opción "Wake-up from S3 by USB"
en BIOS setup, debe seleccionarse de acuerdo con los jumpers (habilitado / deshabilitado).

Selección SCR/Floppy B(J5/J6)

Estos jumpers permiten al usuario seleccionar entre SCR/FLOPPY B. El puerto FD soporta
hasta dos disqueteras, Cuando utiliza SCR, el FLOPPY B debe de desactivarse con los
jumpers J5, y J6.

Manual para la serie Kudoz 7X

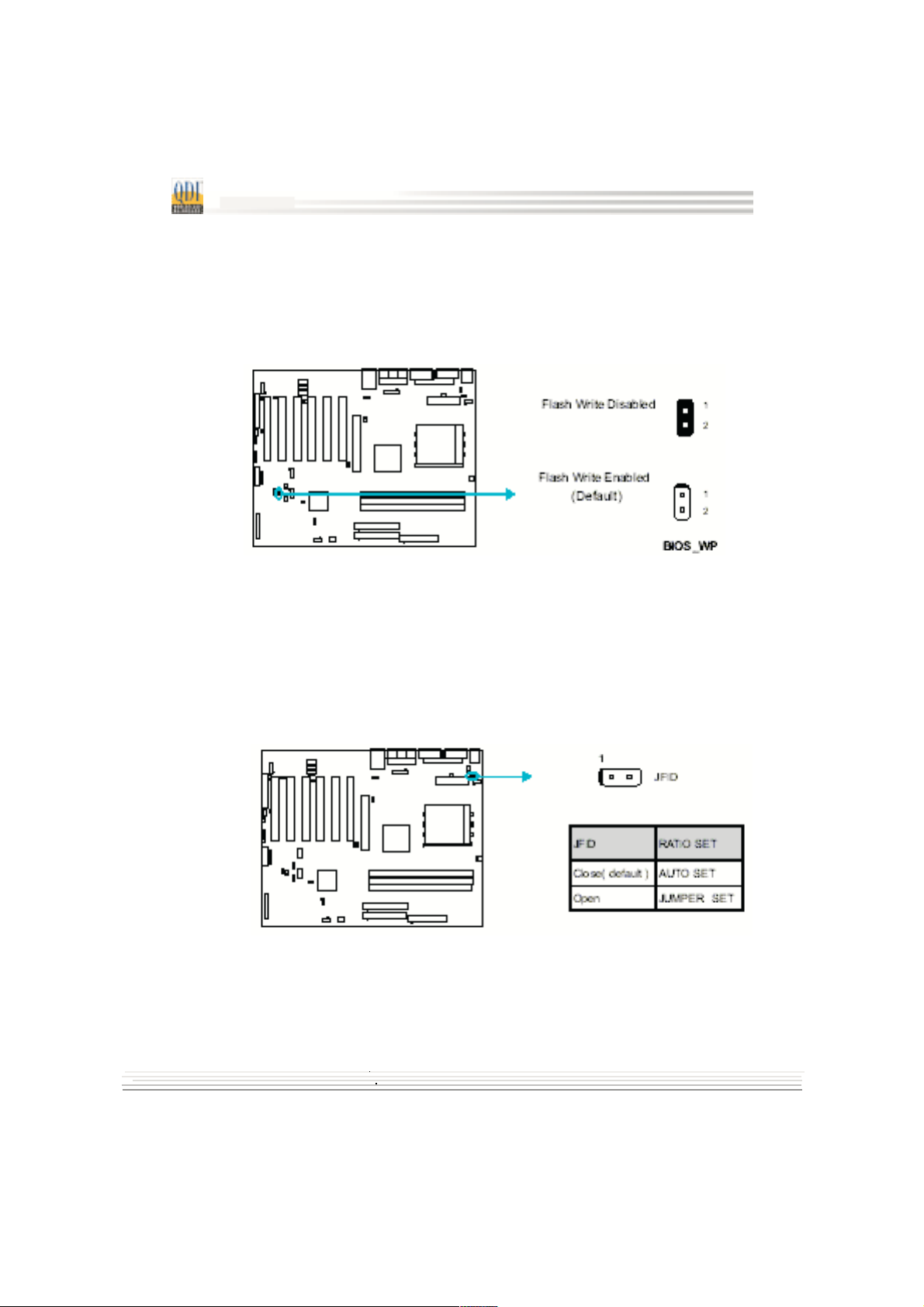

BIOS Protection Jumper (BIOS_WP)

La BIOS de la placa base esta integrada en FWH. Seleccionando el jumper BIOS_WP
como abierto (por defecto), a la vez que deshabilitado Flash Write Protect en BIOS
Features Setup de AWARD BIOS CMOS Setup permite reprogramar (flashear) la BIOS
Flash ROM. Cuando el jumper esta cerrado la placa base le protege de ataques de virus
del tipo CIH.

CPU Bus Ratio Selection(JFID)

El jumper JFID, permite al usuario seleccionar dos formas diferentes del elegir el Front
Side BUS. Si el jumper esta cerrado, el sistema detecta y selecciona el FSB, si el jumper
esta abierto, el FSB se puede seleccionar mediante los jumpers J4, J9.

Manual para la serie Kudoz 7X

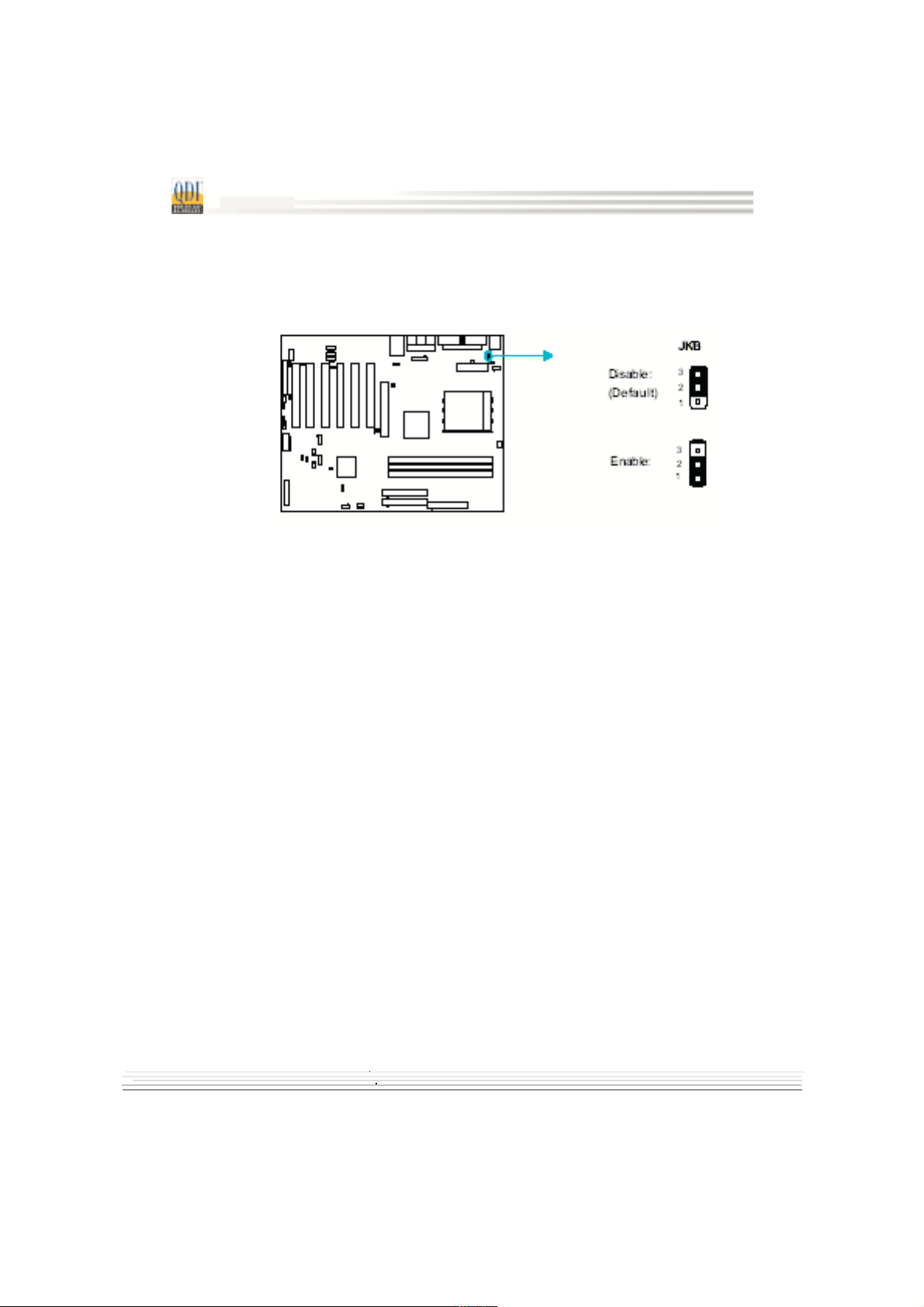

Habilitar la función de arranque con contraseña desde teclado (JKB)

La placa base soporta la función de arranque desde contraseña de teclado. Cuando
quiera utilizar esta función seleccione el jumper JKB con pin1 y pin2 cerrados. Para
deshabilitar la función seleccione JKB con pin2 y el pin3 cerrados.

Para habilitar esta función, debe seleccionar  POWER ON Function como Password
entrar la contraseña por teclado desde el menu INTEGRATED PERIPHERALS de la BIOS.
Para información más detallada, remitase a las explicaciones de la seccion  INTEGRATED
PERIPHERALS de BIOS .

Nota:

1. Si quiere utilizar esta función,la linea de 5VSB de la fuente de alimentación

debe ser capaz de proporcionar suficiente tensión (ej. 200mA) para los
dispositivos conectados al puerto de teclado, o no podrá utilizar esta función.

2. Si selecciona el jumper JKB como pin2 & pin3 cerrado, seleccione POWER
ON Function como, NO seleccione Password, o no podrá arrancar su sistema.

3. Si encuentra alguno de los problemas anteriores, haga clear CMOS y
reconfigure el jumper y las opciones de BIOS.

Manual para la serie Kudoz 7X

CPU BUS Ratio Setting(J4, J9)

La velocidad del procesador se obtiene multiplicando la frequencia del Bus del procesador,
por el multiplicador del procesador.
Si la frecuencia del BUS procesador es =100 Mhz., el multiplicador del procesador es=4,
la velocidad del procesador será 100MhzX 4=400 Mhz.
Puede seleccionar el multiplicador del procesador basandose en esta tabla.

La mayoría de los procesadores Socket-A, tienen el multiplicador bloqueado, en dichos
procesadores no es necesario seleccionar el multiplicador, pues dicha selección no
tendrá efecto. Sólo en los procesadores Socket A desbloqueados se pódra seleccionar
el el multiplicador mediante los jumpers integrados.

Asegurese de seleccionar el valor correcto, farzar los procesadores puede ser peligroso,
en QDI no nos hacemos responsable de los posibles daños causados.

Manual para la serie Kudoz 7X

Habilitar /Deshabilitar el audio integrado (JP1, JP2, JP3)
(disponible en -A/-AL)

Si quiere utilizar la tarjeta de audio integrada en placa base, seleccione los jumpers JP1,
JP2, JP3 como cerrados. Si no quiere utilizar el audio integrado, seleccione los jumpers
como abiertos. Para evitar conflictos, se recomienda que desactive la tarjeta de sonido
integrada, cuando utilize otra tarjeta de sonido.

Jumper para la temperatura de la CPU (J7)

El jumper J7 permite seleccionar que tipo de cpu se esta utilizando, y así que la BIOS
pueda escribir los valores corectos para esa CPU. Seleccione la cpu según el siguiente
dibujo.

Manual para la serie Kudoz 7X

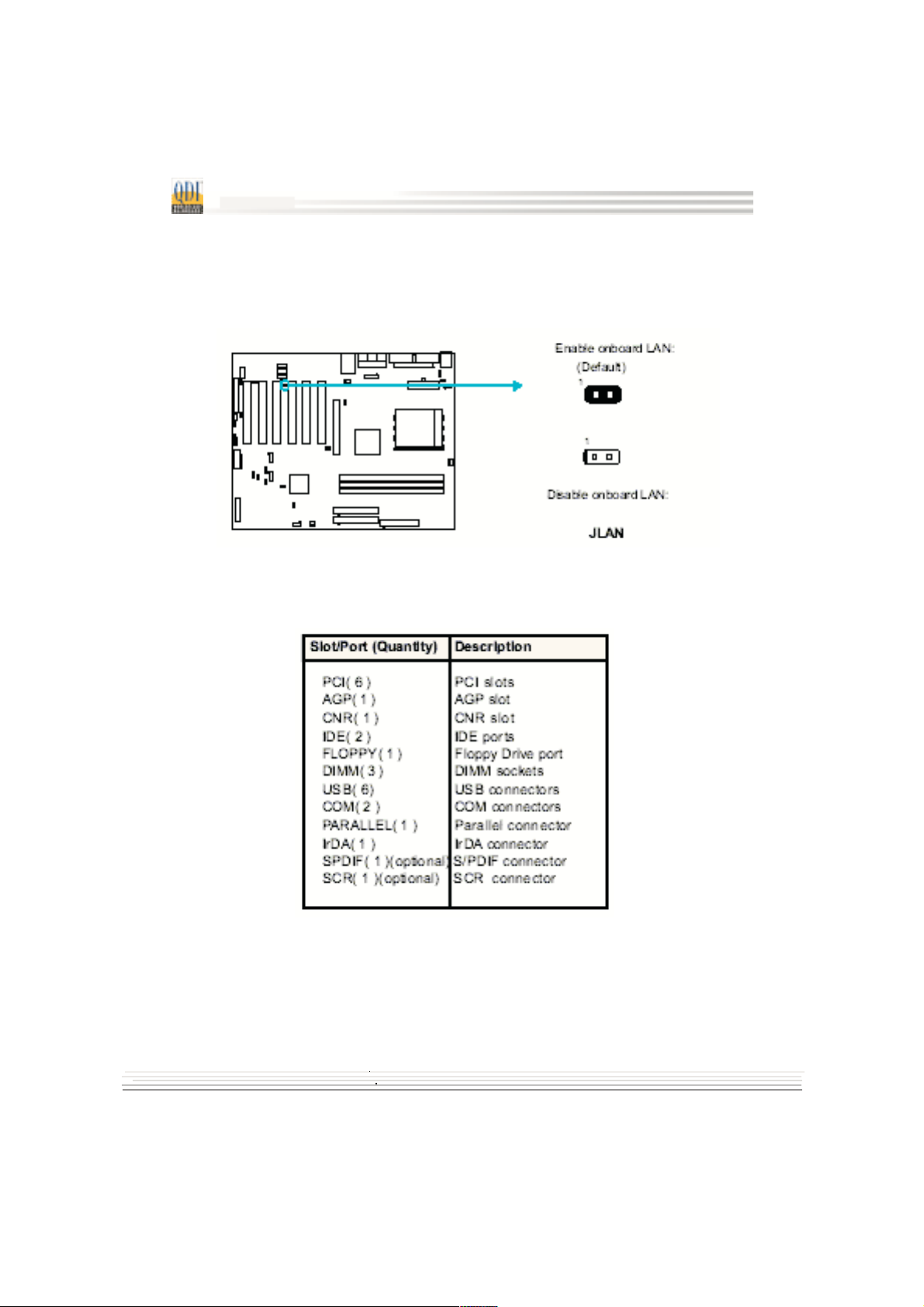

Habilitar/deshabilitar la tarjeta de RED (solo en -L,-AL,-6AL)

El jumper JLAN le permite deshabilitar la tarjeta de red de la placa base, ,cuando utilice
una tarjeta de red PCI desactive la tarjeta de red de la placa.

Conectores y Slots de expansión

Manual para la serie Kudoz 7X

Capitulo 3

Descripción de la BIOS

Utilidad de Soporte:

AWDFLASH.EXE

Esta es una utilidad de escritura/ lectura de la memoria FLASH utilizada con el propósito de
actualizar la BIOS cuando sea necesario. Antes de realizarlo por favor lea:

-Recomendamos actualizar la BIOS de su placa base solo cuando haya encontrado
problemas susceptibles de ser solucionados a través de actualización de BIOS.

-Antes de actualizar la BIOS, revise los pasos detallados en este manual para evitar errores,
que podrían dar como resultado la destrucción de la BIOS, provocando un mal
funcionamiento de su sistema o la avería de este.

Al encontrar problemas, por ejemplo que su sistema no soporté las últimas versiones de
procesadores lanzada al mercado después de nuestra placa base, usted puede actualizar
la BIOS para poder soportar los nuevos procesadores; por favor no olvide primero puentear
el jumpers JAV y deshabilitar la opción Flash Write Protect en AWARD BIOS CMOS Setup.
Siga exactamente los pasos siguientes para una actualización correcta:

1.Crear un diskette de arranque mediante el comando de MS-DOS Format A: /s bajo
DOS6.xx o entorno Windows 9x.

2.Bajarse el fichero de BIOS actualizado del Website www.legend-spain.com/ www.qdi.nl
/ www.qdigrp.com).

Por favor asegúrese de bajarse la versión correcta de BIOS para su placa base.

3.Descomprimir el fichero bajado, copiar el fichero de BIOS (xx.bin) y el fichero awdflash.exe
al diskette de arranque creado y anotar el checksum de esta BIOS que se localiza en el
fichero readme.

4.Reiniciar el sistema desde el diskette de arranque creado.

5.Entonces ejecute la utilidad AWDFLASH desde el prompt de A:\ como se muestra a
continuación:

A:\AWDFLASH xxxx.bin

6.Siga las instrucciones durante el proceso. No apague o reinicie el sistema hasta que no
haya acabado de actualizar la BIOS.

Si usted requiere más información detallada referente a la utilidad AWDFLASH, por ejemplo
los diferentes parámetros de utilización, por favor escriba A:\>AWDFLASH/?

Manual para la serie Kudoz 7X

AWARD (Phoenix)BIOS, Descripción

Entrando en el menu de configuración

Encienda el ordenador, cuando aparezca en pantalla el siguiente mensaje, durante el POST
(Power On self Test o auto-test) presione la tecla <Supr> o simultáneamente :
<Ctrl> + <Alt> + <Esc> keys, para entrar en la utilidad AWARD BIOS CMOS Setup

Presione <Supr> para entrar en la configuración

Una vez ha entrado en esta utilidad, el menú principal (Figura 1) aparece en pantalla.
Este menu le permite escoger entre once opciones de configuración y dos tipos de salida.
Utilice las flechas de cursor para moverse en los menus, y presione la tecle <Enter> para
aceptar y entrar en el sub-menu.

Figura-1 Menu Principal

Load Fail-Safe Defaults

Los valores seguros por defecto son utiles para solucionar problemas; se recomienda cargarlos cuando
detecte problemas en su equipo que puedan estar relacionados con configuración de BIOS incorrectas.

Load Optimized Defaults

Los valores optimizados por defecto están testeados con las configuraciones más extendidas.
Se recomienda cargarlos primero, y modificar entonces las configuraciones necesarias de
acuerdo con su sistema.

Standard CMOS Features Setup

Los valores básicos incluidos en la sección Standard CMOS Features son fecha, hora, tipos
de discos duros, disquetera, VGA, etc. Utilice las flechas del cursor para subrayar el ítem,
utilice AvPag y Repag para seleccionar el valor deseado para cada ítem.

Manual para la serie Kudoz 7X

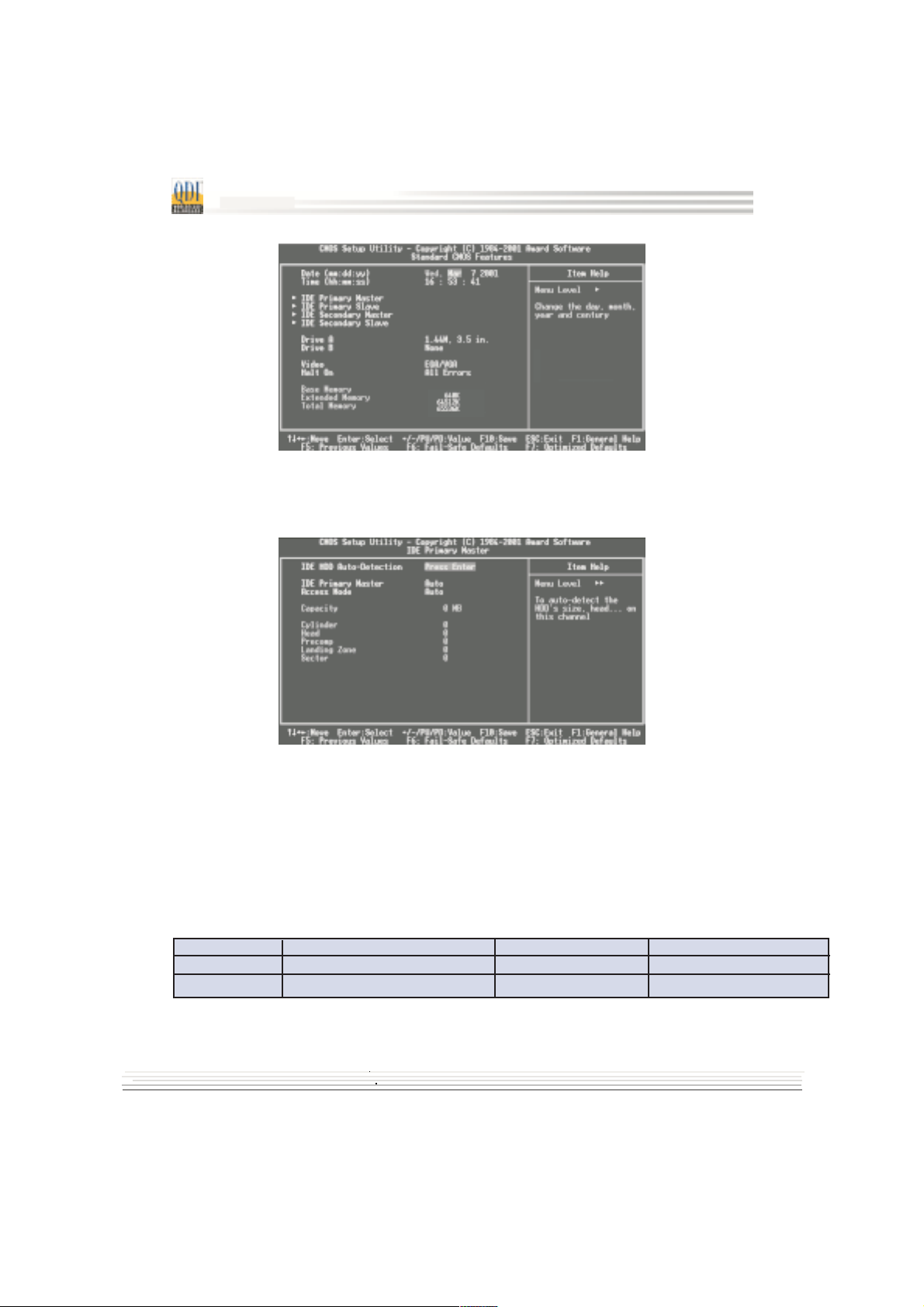

Figura-2 Menú Standar CMOS Setup

Para los items seleccionados, presione enter, aparecerá una pantalla como la descrita a
continuación. Puede ver información detallada y hacer modificaciones.

Figura 2-1 Menu de configuración del IDE primario Master

Discos Duros
Maestro Primario-Esclavo Primario-Maestro Secundario-Esclavo secundario

Estas categorías identifican los tipos de discos duros instalados en su sistema.
Hay tres opciones para BIOS IDE avanzada: None, Auto y User. None significa que
no hay instalado disco duro. Auto significa que el sistema puede autodetectar el disco
duro al arrancar. Escogiendo la opción Manual, la información relacionada debe ser
introducida según los siguientes detalles.
Introduzca la información y presione <enter> para validar:

CYLS numero de cilindros LANDZ landing zone
HEAD numero de cabezas SECTOR numero de sectores
PRECOMP write pre-compensation MODE HDD modo de acceso

Manual para la serie Kudoz 7X

La BIOS Award soporta 3 modos de HDD: Normal , LBA y Large.

NORMAL

Modo de acceso genérico en el que ni BIOS ni el controlador IDE hará ninguna
modificación durante el acceso al dispositivo. El máximo número de cilindros, cabezas
y sectores para este modo Normal es: 1024, 16 y 63.
Si el usuario selecciona su HDD como modo Normal, el tamaño máximo accesible
del HDD será de 528 megabytes, aunque realmente el disco sea de mayor tamaño.

Modo LBA (Logical Block Addressing)

Se trata de un nuevo método de acceso a HDD para sobrepasar los 528 Megabytes
de limitación del modo normal. El número de cilindros, cabezas y sectores que se
muestren en la configuración no han de ser los físicamente contenidos en el HDD.
Durante el acceso al HDD, el controlador IDE transformará las direcciones lógicas
descritas por cilindros, cabezas y sectores en las propias direcciones físicas del HDD.

Modo LARGE

Algunos discos duros IDE contienen más de 1024 cilindros sin soporte LBA (en algunos
casos, el usuario no quiere utilizar LBA). Award BIOS proporciona un método alternativo
para soportar este tipo de discos.
BIOS engaña al sistema operativo ( DOS ... ) dividiendo el número de cilindros entre
2, si este número es mayor de 1024. Al mismo tiempo, el numero de cabezas se
multiplica por 2. Un proceso de transformación inversa será realizada dentro de INT13
para poder acceder a la dirección del HDD correcta.
Si se utiliza la auto-detección, BIOS detectará automáticamente el modo de acceso
del disco duro y lo seleccionará como uno de los tres tipos diferentes disponibles.

Nota

Para soportar HDD en modo LBA o LARGE, hay varias rutinas de software que se verán
implicadas en Award HDD Service Routine (INT13). Pueden ocurrir fallos inesperados
tratando de acceder a HDD en modo LBA (LARGE) si está utilizando un sistema
operativo que reemplazar en su totalidad a INT13h.

Manual para la serie Kudoz 7X

Video

Configure este campo según el tipo de tarjeta de video instalada en su sistema.

EGA/ VGA Adaptador gráfico avanzado / Video Graphic Array.
para adaptadores gráficos EGA,VGA, SEGA, SVGA, o PGA.
CGA 40 Adaptador gráfico Color en modo de 40 columnas.
CGA 80 Adaptador gráfico Color en modo de 80 columnas.
MONO Adaptador Monocromo, incluye adaptadores monocromo de
alta resolución.

Halt On

Esta categoría determina si el sistema se detendrá o no al detectar errores durante el
arranque.

No errors El sistema no se detendrá ante errores que se detecten durante
el arranque.
All errors El sistema se detendrá cuando detecte un error durante el
arranque y le preguntará si quiere seguir.
All, But Keyboard El sistema no se detendrá si detecta un error de teclado, aunque
si se detendrá ante errores de otro tipo.
All, But Diskette El sistema no se detendrá ante un error de disco (floppy), aunque
si se detendrá ante errores de otro tipo.
All, But Disk/Key El sistema no se detendrá ante error de teclado o de disquete
(floppy) aunque si se detendrá ante errores de otro tipo.

Memoria

Esta categoría es meramente informativa, y es determinada por el POST de BIOS.

Memoria Base POST determinará la cantidad de memoria base (o convencional)
instalada en su sistema.

Memoria Extendida BIOS determinará la cantidad de memoria está presente durante

el POST

Memoria Total es igual a la suma de las memorias anteriormente citadas.

Manual para la serie Kudoz 7X

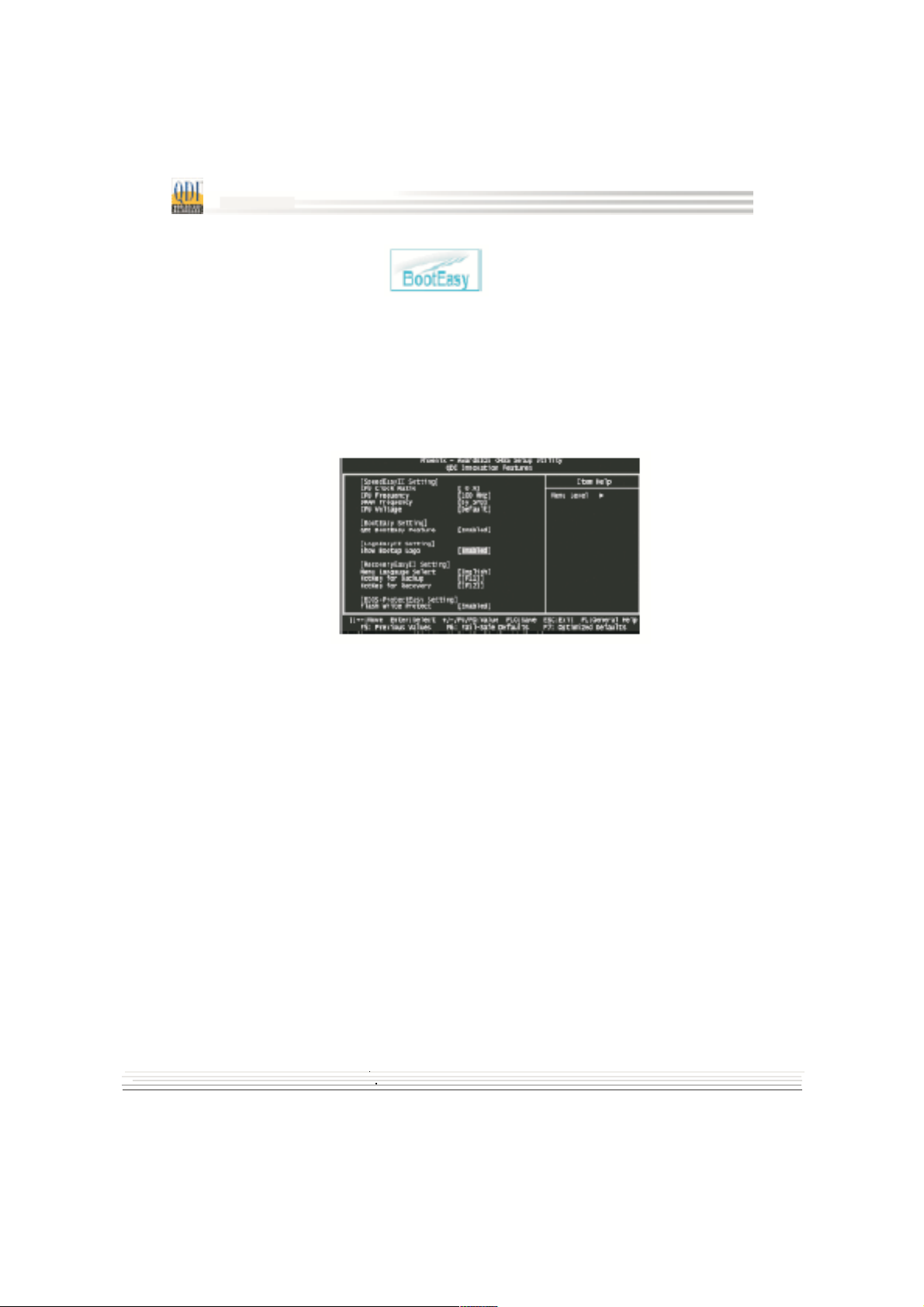

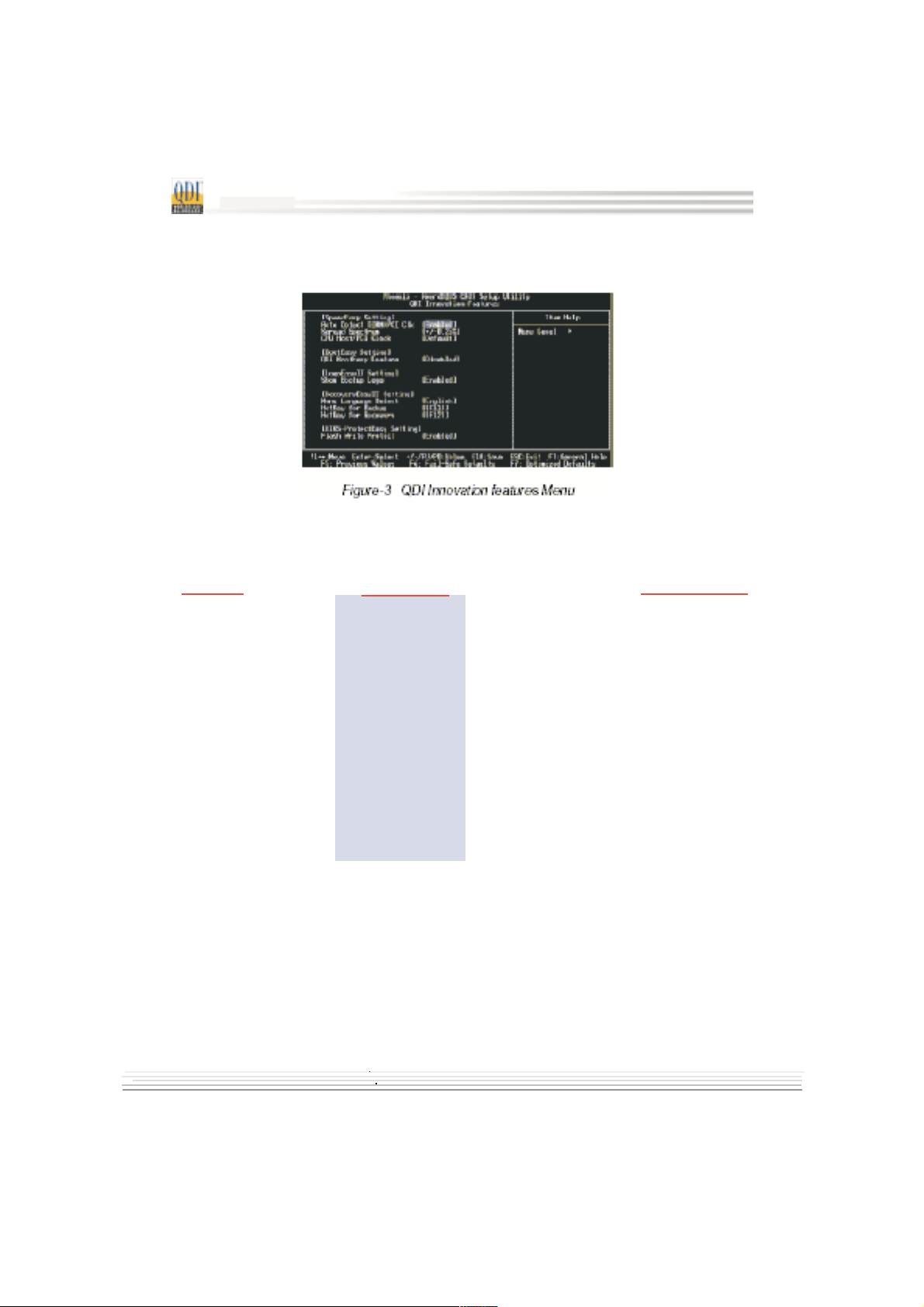

QDI Innovations Features

Las siguientes tablas indican las opciones para cada objeto y describen su significado.

Objeto

SpeedEasy

AutoDetect
DIMM/PCI Clk

Spread Spectrum

CPU Host/PCI Clock

Atención:

Asegúrese de introducir el valor correcto. Forzar la velocidad del procesador
puede ser peligroso, QDI no se hace responsable de cualquier daño causado.

Opciones

Enabled
Disabled

+/-0.25%

-0.5%

....

Disabled

Default
100/33Mhz

.... ...

166/33MHz

Selecciona habilitar o deshabilitar la función de cerrar
los PCi o DIMM vacios para reducir las emisione EMI.

Habilita o deshabilita el Spread Spectrum para la
reduccón de emisiones EMI.

Selecciona la precuencia PCI del HOST de la CPU

Descripción

Manual para la serie Kudoz 7X

Objeto

BootEasy

QDI BootEasy

LogoEasyII

Show BootupLogo

RecoveryEasyII

Menu Language

Opciones

Enabled
Disabled

Enabled
Disabled

English
Chinese

Descripción

Habilita el inicio rápido del PC
El PC arranca de modo normal

Muestra el logo EPA al inicio
Deshabilita esta función

Selecciona el lenguaje del menú RecoveryEasyII

Hotkey for
Backup/Recovery

BIOS ProtectEasy

Flash Write Protect

NULL

F2~F12

Enabled
Disabled

El menu Backup/Recovery no usa tecla rápida

Selecciona la tecla rápida de acceso al menú

Protege la BIOS de ataques de virus.
Permite actualizar la BIOS

Manual para la serie Kudoz 7X

Advanced BIOS Features Setup

Imagén-4 Advance BIOS Features Setup

Las siguientes tablas indican las opciones para cada objeto y describen su significado.

Objeto

ChipAwayVirus
on guard

CPU Internal
Cache

External Cache

CPU L2 Cache
ECC Checking

Processor
Number
Feature

Quick Power
On Self Test

Opciones

Enabled

Disabled

Enabled
Disabled

Enabled
Disabled

Enabled
Disabled

Enabled
Disabled

Enabled

Disabled

Descripción

Protege contra el ataque de virus del ciclo de
On Guard inicio, antes de que que puedan infectar el
sistema, asegurando que su PC pueda inicarse
en un sistema libre de virus.

Desactiva esta opción.

Activa la memoria cache interna del procesador .
Desactiva la memoria cache interna del procesador.

Activa las memoria cache externa del procesador .
Desactiva la memoría cache externa del procesador.

Activa la función ECC de la memoría cache de 2º nivel.
Desactiva la función ECC de la memoría cache de 2º
nivel.

Activa o desactiva la lectura del numero de procesador.

Permite al sistema omitir algunos testeos durante el inicio.
Esto disminuye el tiempo necesario para iniciar el sistema.
POST normal

Manual para la serie Kudoz 7X

Objeto

First (Second,Third)
Boot Device, boot
Other Device

Swap Floppy
Drive

Opciones

Disabled,
Floppy/LS120
/CDROM
...

Disabled
Enabled

Selecciona los dispositivos de inicio prioritarios,

Descripción

Estos pueden ser Disabled, Floppy, LS/ZIP,HDD-0 ,
HDD-1, HDD-2, HDD-3, SCSI, CDROM, LAN.

Sí el sistema tiene dos disqueteras, seleccione
Drive Disabled enable para asignar la unidad física B para
la unidad lógica A y viceversa.

Boot Up Floppy Seek

Boot Up Num Lock
Status

Gate 20 Option

Typermatic Rate
Setting

Typermatic Rate
(chars/sec)

Typermatic Delay
(Msec)

Security Option

APIC mode

MPS Version
control for OS

OS Select For
DRAM>64MB

Enabled
Disabled

On
Off

Normal
Fast

Disabled
Enabled

6-30

250-1000

Setup
System

Enabled
Disabled

1.1

1.4

Non-OS2
OS2

Testea la disquetera para determinar si es de 40 o 80 pistas.

Activa o desactiva el teclado númerico en el Boot.

Deja que el chipset controle GateA20 y en Normal el
controlador del teclado controla GateA20.

Las pulsaciones se repiten con un intervalo determinado
por el controlador del teclado. - Cuando esta activado,
las opciones typematic rate y typematic delay setting
pueden seleccionarse.

El ratio que se repite un carácter cuando se deja
presionada la tecla.

El retardo antes de que una pulsación de tecla empiece
a repetirse.

Selecciona si el password es requerido cada vez que se
inicia el sistema, o sólo cuando entra en el menu de
configuración de la Bios.

Activa o desactiva el modo APIC.

Selecciona la version MPS

Seleccione sólo OS2 si su sistema operativo es OS/2 y utiliza
más de 64 MB de RAM..

Video BIOS
Shadow

Enabled

Disabled

Manual para la serie Kudoz 7X

La BIOS de la tarjeta de video se copia a la memoria RAM.

Desactiva dicha característica.

Advanced Chipset Features Setup

Imagén-5 Advance Chipset Features Setup

Las siguientes tablas indican las opciones para cada objeto y describen su significado.

Objeto

Dram Clock/Drive
Control

Current FSB
Frequency

Current DRAM
Frequency

DRAM clock

DRAM Timing

DRAM Burst Length

DRAM Queue Depth

DRAM Command
Rate

Opciones

Press Enter

100 Mhz
133 Mhz.

100 Mhz.
133 Mhz.
By SPD

By SPD
Manual

4
8

2/3/4

1T Command
2T Command

Descripción

Presione enter para seleccionar los valoreds para la DRAM.

Muestra la frecuencia actual del FSB.

La frecuencia actual de la memoria es 200 Mhz
La frecuencia actual de la memoria es 266 Mhz

Selecciona el reloj de la memoria DDR como 200 Mhz.
Selecciona el reloj de la memoria DDR como 266 Mhz.
El SPD selecciona el reloj de la memoria DDR.

El timing de la memoria DDR es definido por SPD.
El timing de la memoria DDR es definido manualmente..

Selecciona el parametro Burst Lenght de la memoria DDR.

Selecciona el parametro Queue Depth de la memoria
DDR.

Define el ratio de DRAM command

Manual para la serie Kudoz 7X

Objeto

Write Recovery Time

Opciones

2T/3T

Descripción

Selecciona el DRAM recovery time

DRAM twTR

AGP Aperture Size

AGP Driving Control

Agp Driving Value

AGP Fast Write

AGP Master 1 WS
Write

AGP Master 1WS
Read

DBI output for AGP
trans

PCI1 Master 0 WS
Write

PCI 2 Master 0 WS
Write

PCI1Post Write

1T/2T

4~256M

Auto
Manual

00-FF

Enabled
Disabled

Enabled
Disabled

Enabled
Disabled

Enabled
Disabled

Enabled
Disabled

Enabled
Disabled

Enabled
Disabled

Selecciona el twTR timing.

Selecciona el tamaño efectivo de Graphics Aperture que
se puede utilizar en una configuración GART particular.

Se recomiendan los valores por defecto.

Varie esta selección cuando el modo AGP 4X funcione
incorrectamente.

Habilita AGP Fast write.

Habilita este modo.

Habilita este modo.

Selecciona Frame Trans output DBI (AGP 3.0)

Activa PCI1 Master 0 WS Write
Desactiva PCI1 Master 0 WS Write

Activa PCI2 Master 0 WS Write
Desactiva PCI2 Master 0 WS Write

Activa PCI1Post Write
Desactiva PCI1Post Write

PCI2 Post Write

Vlink 8X Support

PCI Delay
Transaction

Enabled
Disabled

Enabled
Disabled

Enabled
Disabled

Manual para la serie KudoZ 7X

Activa PCI2 Post Write
Desactiva PCI2 Post Write

Soporte Vlink bus

Activa PCI Delay Transaction
Desactiva PCI Delay Transaction

Objeto

Memory hole

Opciones

15M-16M

Disabled

Descripción

El fragmento de la memoria 15-16M esta reservado a una
tarjetaexpandida ISA.
No reserva este fragmento de memoria.

System BIOS
Cacheable

Video RAM
Cacheable

Enabled
Disabled

Enabled

Disabled

Permite cachear la Bios del sistema en la memoria
convencional.

Permite cachear la memoria de la VGA en la memoria
convencional.
No permite cachear la memoria de la VGA.

Manual para la serie KudoZ 7X

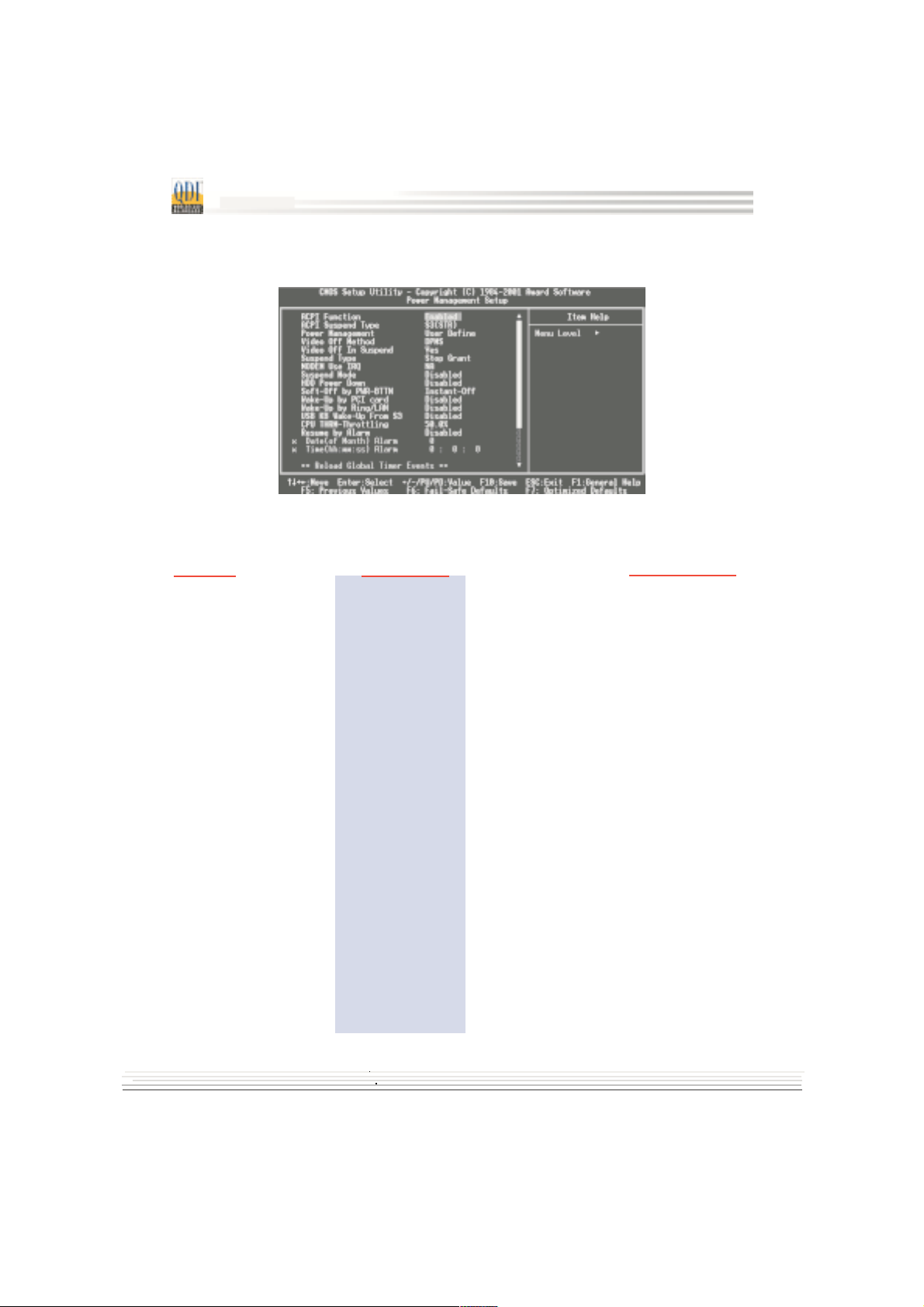

Power Management Setup

Imagén-6 Power Management Setup

Las siguientes tablas indican las opciones para cada objeto y describen su significado.

Objeto

ACPI Function

ACPI Suspend Type

Power Managament
Option

HDD Power Down

Suspend Mode

Video Off Option

Opciones

Enabled
Disabled

S1(POS)
S3(STR)

User Define

Min Saving

Max Saving

1Min~1Hour

Disabled

1Min~1Hour

Disabled

Blank Screen

Always on

Descripción

Activa la opción ACPI.
Desactiva la opción ACPI.

Seleciona el modo de suspender de ACPI.

El usuario selecciona los valores por defecto de ahorro
de energía.
Se usa un valor predefinido. Todas las opciones tienen sus
valores máximos.
Se usa un valor predefinido. Todas las opciones tienen sus
valores mínimos.

Define el tiempo necesario sin actividad para que el disco
duro entre en modo de ahorro de energía (power off)
Desactiva el temporizador del modo de ahorro de energía
del disco duro.

Define el tiempo necesario sin actividad para que el
sistema duro entre en modo de ahorro de energía
(power off)
Desactiva esta opción.

Se desactiva la pantlla después que el sistema entre en
modo de ahorro de energía o modo suspendido.

La pantalla se queda siempre encendida.

Manual para la serie Kudoz 7X

Objeto

Video Off Method

Opciones

Blank Screen

V/H SYNC+
Blank

DPMS

Descripción

La BIOS del sistema no envía ninguna señal a la pantalla
cuando se desactiva el video.
Además de Blank Screen, BIOS desactiva las señales V­SYNC &H - SYNC desde la VGA al monitor.
.
DPMS Esta función debe utilizarse sólo con VGA compatibles
con DPMS.
Nota:
Cuando los monitores compatibles con la norma
green no detectan la señal V/H-SYNC, se desconecta
el monitor.

Modem Use IRQ

Soft-Off by PWR­BTTN

State After Power
Failure

Run VGABIOS if S3
resume

iIRQ/EVENT Activity
Detect

VGA

LPT&COM

HDD&FDD

3, 4, 5, 7, 9,
10, 11, NA

Instant-Off

Delay 4 sec.

Auto, On, Off

Auto

Yes
No

Press Enter

On
Off

LPT, COM
LPT/COM
None

On
Off

IRQ utilizada por el modem para levantar el equipo.
INo se aplica dicha función.

El sistema cortara el suministro de energía inmediatamente
una vez el botón de power es presionado.
El sistema no apagará la energía hasta que el botón de
power no haya sido presionado durante más de cuatro
segundos.

El sistema permanece OFF/ON/Auto después de que se
restablezca el suministro de energía.

La VGA se inicia inmediatamente cuando el sistema se
activa desde el modo S3
Habilita la VGa para que se inicie desde un modo S3
Deshabilita la VGa para que se inicie desde un modo S3

Presione Enter para seleccionar estas opciones.

Actividad de la VGA recarga el cronometro global.
La actividad en la VGA no tiene efecto en el cronometro.

Actividad en estos dispositivos pueden recarga el
cronometro global.

Actividad en HDD/FDD recarga el cronometro global.

PCI Master

Power on by PCI
card.

On
Off

Enabled
Disabled

Manual para la serie KudoZ 7X

Actividad en PCI mASTER recarga el cronometro global.

Habilita el power-on de tarjeta PCI.
Deshabilita el power-on de tarjeta PCI

Objeto

Wake-Up On
Ring/LAN

Opciones

Enabled

Disabled

Descripción

RPermite al sistema un encendido cuando una señal
indicadora ring llega a UART1 o UART2 desde un módem
externo o llega al conector WOM desde un módem
interno o cuando una señal de levantamiento remota
llega al conector del WOL desde un adaptador LAN.
No permite levantamiento del equipo mediante LAN o
módem interno / externo..

RTC Alarm Resume

Date(of Month)

Resume Time

Primary INTR

IRQs Activity
Monitoring

IIRQ3~IRQ15

Enabled
Disabled

Press Enter

On Off

Enabled
Disabled

Alarma RTC puede ser usada para generar un evento
wake para levantar el sistema. Usted puede seleccionar
cualquier fecha u hora para levantar el sistema.

Selecciona la fecha para RTC.

Selecciona la hora para RTC.

Recarga global timer.

Permite levantar el sistema desde la IRQ.
No permite levantar el sistema desde la IRQ.

Permite IRQ3~IRQ15 levantar el sistema

Manual para la serie Kudoz 7X

PNP/PCI Configurations Setup

Las siguientes tablas indican las opciones para cada objeto y describen su significado.

Objeto

PNP OS Installed

Reset Configuration
Data

Resources Controlled
By

PCI/VGA Palette
Snoop

Assign IRQ for VGA

Assign IRQ for USB

Opciones

Yes

No

Enabled
Disabled

Manual
Auto(ESCD)

Enabled
Disabled

Enabled
Disabled

Enabled

Disabled

Descripción

Recursos del dispositivo asignados por el sistema
operativo Plug & play.

Recursos del dispositivo asignados por la Bios.

La Bios del sistema restablecerá los datos de la
configuración una vez y cambiara este atributo a
deshabilitado.

Asigna los recursos del sistema (IRQ y DMA) manualmente.
Asigna los recursos del sistema (IRQ y DMA)
automáticamente por Bios.

Activa PCI/VGA Palette Snoop.
Desactiva PCI/VGA Palette Snoop.

Asigna una IRQ a la tarjeta VGA. Disabled
No asigne una IRQ para la tarjeta VGA.

Asigna una IRQ para USB. Si utilza un dispositivo USB, habilite
esta opción.
No asigna una IRQ para USB.

Manual para la serie KudoZ 7X

Integrated Peripherals

Imagén-8 Integrated Peripherals Setup

Las siguientes tablas indican las opciones para cada objeto y describen su significado.

Objeto

USB 2.0 support

VIA Onchip IDE
Device

On Chip IDE Channel
0/1

IDE Prefetch Mode

Primary/ Secondary
Master/Slave PIO

I
Primary/ Secondary
Master/Slave UDMA

VIA OnChip PCI
Device

VIA-3058
AC97 Audio

VIA-3068
MC97 Modem

Opciones

Enabled
Disabled

Press Enter

Enabled
Disabled

Enabled
Diabled

Mode 0 - 4

Auto

Auto

Disabled

Press Enter

Enabled
Disabled

Auto
Disabled

Activa el soporte USB 2.0

Descripción

Desactiva el soporte USB 2.0

Presione la tecla Enter para seleccionar las siguientes
opciones.

Habilita Primer/segundo canal IDE del chipset.
Deshabilita Primer/segundo canal IDE del chipset.

Activa IDE Prefetch Mode.

Define el modo de transferencia en modo PIO
de los diferentes dispositivos IDE.
El modo PIO de los diferentes dispositivos IDE
se define por auto -detección.

El modo Ultra DMA será habilitado si se encuentra
un dispositivo ultra DMA.
Deshabilita esta función.

Presione la tecla Enter para seleccionar las siguientes
opciones.

Esta opción de sonido se habilita,
Desactiva el soporte para AC97 Audio de integrado.

Activa los codecs de modem MC97.

Manual para la serie Kudoz 7X

Onboard FDC
Controller

Enabled

Disabled

Habilita la controladora de la disquetera incluida en
placa.
Deshabilita la controladora de la disquetera incluida en
placa.

Onboard Serial
Port 1/2

UART Mode Select

UR2 Duplex Mode

Onboard Parallel
Port

Parallel Port Mode

ECP Mode Use
DMA

Game Port Address

3F8/IRQ4
2F8/IRQ3
3E8/IRQ4
2E8/IRQ3
Auto

Disabled

Normal, IrDA
ASKIR, SCR

Half
Full

I378/IRQ7
278/IRQ5
3BC/IRQ7
Disabled

SPP
EPP
ECP
ECP+EPP

3
1

Disabled
201 , 209

Define las direcciones de los puertos serie integrados y
sus correspondientes interrupciones.

Define las direcciones del puerto serie integrado y sus
interrupciones correspondientes automáticamente.
El puerto serie integrado en placa es deshabilitado.

Selecciona el modo de la UART.

Selecciona UR2 Half duplex mode.
Selecciona UR2 full duplex mode.

Define la dirección del puerto paralelo y la IRQ necesaria.

Desactiva el puerto paralelo integrado.

Define el tipo de puerto paralelo.

Selecciona entre los valores 1 o 3 para el canal DMA
ECP.

Esta opción se utiliza para configurar la dirección del
puerto de juegos.

Midi Port Address

Midi Port IRQ

Disabled
290
300
330

5
10

Manual para la serie KudoZ 7X

Define la dirección de E/S del puerto MIDI.

Selecciona la IRQ del puerto Midi.

IInit Display First

PCI Slot
AGP

Inicializa la VGA PCI VGA primero.(VGA Principal).
Inicializa la tarjeta AGP primero.(VGA Principal).

Onchip USB
Controller

USB Keyboard
Support

IDE HDD Block

All Enabled
All Disabled
1&2/2&3/1&3
USB Port
1/2/3 USB Port

Enabled
Disabled

Enabled
Disabled

Activa los diferentes puertos USB integrados.

Soporte de teclado USB es habilitado.
Soporte de teclado USB es deshabilitado.

Si el disco duro lo soporta, permite la lectura/escritura
de varios sectores del disco duro al mismo tiempo.
Deshabilita esta función.

Manual para la serie Kudoz 7X

PC Health Status

Imagén-9 PC Health Status Menu

Las siguientes tablas indican las opciones para cada objeto y describen su significado.

Objeto

Shutdown
Temperature

Vcore

2.5V

3.3V
5V
12V

-12V

3.3V Standby
5V Standby
Voltage Battery

Current CPU
Temperature

Current CHSFAN
Speed

Current CPUFAN
Speed

CPU Protect Temp

Opciones

70ºC/80ºC,

65ºC~90ºC

Descripción

Si el procesador supera la temperatura marcada, en un
sistema operativo compatible con ACPI, se apagara
automáticamente el sistema.

Muestra los valores de los voltajes actuales incluyendo
todos los significativos de la placa base. +3.3V,+5V, +12V,

-12V, 3.3V Standby y 5v Standby son voltajes
correspondientes a la fuente de alimentación.
Vcore Voltage es el voltaje del interior del núcleo del
procesador.
Voltage Battery corresponde al voltaje de la batería.

Temperatura del procesador.

RPM (Revoluciones por Minuto) velocidad de los
ventiladores CPUFAN/CHSFAN/PWRFANconectados
alimentados por los conectores de la placa base (Cable
de 3 hilos).El valor de la velocidad del ventilador se calcula
en basea a la presunción de que la señal del tacómetro
es de dos pulsos por revolución; En otros casos, debe
observar este valor relativamente.

Activa la alarma cuando la temperatura de la CPU
sobrepasa la temperatura seleccionada.

Manual para la serie KudoZ 7X

Password Setting

Cuando se selecciona esta función, el siguiente mensaje aparecerá en el centro
de la
pantalla para ayudarle en la forma de crear una nueva contraseña.

Entre su contraseña, hasta de 8 caracteres, y presione la tecla <Enter>. La
contraseña
entrada en este momento borra cualquier otra contraseña anterior introducida
en CMOS.
Entre otra vez la contraseña para confirmar y presione de nuevo <Enter>. Puede
también
presionar <Esc> para anular la selección.
Para deshabilitar la función de password, simplemente presione <Enter> cuando
el sistema
le pregunte por la nueva contraseña. Una vez que la función de contraseña esta
deshabilitada,
el sistema rearrancará y podrá entrar en la BIOS libremente.

Si ha seleccionado system en el menú Security Option de BIOS Features
Setup, se le
preguntará la contraseña cada vez que el sistema reinicie o cada vez que intente
acceder a BIOS setup.
Si ha seleccionado setup en el menú Security Option de BIOS Features Setup,
solo se le preguntará la contraseña cuando intente acceder a BIOS setup.
La contraseña de supervisor tiene más alta prioridad que la contraseña de usuario.
Puede utilizar Supervisor cuando arranque el sistema o entre en BIOS CMOS
Setup para modificar todos los valores. También puede utilizar la contraseña de
usuario cuando arranque el sistema o entre en BIOS CMOS Setup, si bien no
podrá modificar ningún valor si la contraseña de Supervisor se encuentra habilitada.

Iniciar el sistema con los valores por defecto de la Bios

Si usted a realizado cambios en los valores por defecto de la CMOS, y el sistema
no puede iniciarse con estos valores, desconecte el equipo de la toma de
alimentación, realice un clear CMOS, y vuelva a conectar el equipo a la toma
de alimentación. El equipo se iniciara con los valores por defecto.

ENTER PASSWORD

PASSWORD DISABLED

Manual para la serie KudoZ 7X

Apéndice

QDI Utility CD

Un CD con las utilidades QDI se entrega con su placa base, el contenido del CD es
el siguiente:

1. Instalación de Controladores

Eligiendo esta opción, usted puede instalar los controladores de su placa fácilmente.
Usted debe instalar los drivers en este orden, y reiniciar el PC cada vez que un driver
sea instalado.

A. Chipset software B. USB 2.0 Driver
C. AudioDriver(opcional) D. Network Driver (opcional)
E. DirectX

2. Accesorios

A. Norton AntiVirus B. Qflash

3. Explorando el CD

Usted también puede leer los contenidos en el CD, incluyendo utilidades
y documentos.

Los ficheros incluidos en el directorio UTILITY son:

A. Awdflash.exe B. Cblogo.exe

C. Lf.exe

Los ficheros incluidos en el directorio DOCUMENTOS son:

A. Adobe Acrobat Reader V3.0 - Ar32e301.exe

.

B. RecoveryEasy-FR.doc, Handbuch-manageEasy

Norton AntiVirus

Si usted instala y configura Norton Antivirus estar protegido del ataque de numerosos virus

informáticos, con Norton puede escanear su memoria, discos duros ....además de crear

escaneos automáticos de su PC. También con Norton puede proteger su Correo Electrónico
y los ficheros que descargue de la WEB. Mediante l a utilidad LIVEUPDATE podrá descargar
las actualizaciones y las bases de datos de los últimos virus aparecidos.
Si desea más información al respecto, puede consultar al ayuda On-Line en:

http://www.symantec.com/techsupp/tutorial/nav2001

Manual para la serie Kudoz 7X

LogoEasyII

Gracias por utilizar la actualización de la tecnología QDI - LogoEasyII-, la cual es totalmente
compatible con LogoEasy. LOGOEASY II puede funcionar facilmente bajo un entorno
Windows. Soporta gráficos BMP y JPEG con profundidades de color de 16 y 32 bits(hasta
16M de colores)
LOGOEASY II soporta imagenes de altas resolucciones 640X480 800X600 a pantalla
completa, margen superior o inferior derecho. Puede mostrar al mismo tiempo la imagen
elegida y los mensajes al testear la Bios.
LogoEasy II es una herramienta que funciona sobre varios sistemas operativos como DOS,
Windows 9X/ME, Windows NT, Windows 2000, y Windows XP. En especial la interfaz bajo
Windows es muy sencilla de utilizar y le permitira cambiar a usted mismo el logotipo.

Cuando usted encienda o reinicie su equipo, la
siguiente imagen se mostrara en su pantalla.

Usted puede utilizar LOGOEASY II para cambiarla por
la que usted prefiera.

Incluimos dos utilidades en el QDI Driver CD que le
permitiran realizar dicho cambio.

Manual para la serie Kudoz 7X

A. Utilizando CBLOGO.EXE (bajo DOS):

1. Copie los ficheros CBLOG.EXE Y AWDFLASH:EXEdesde
el directorio \Utility de su QDI CD Driver a su disco duro.

2. Copie el fichero de BIOS, xxxxxx.bin,a su disco duro, puede obtenerlo en nuestra web
www.qdigrp.com

3. Inicie su PC en entorno DOS, añada su imagen al fichero de BIOS mediante la utilidad
"CBLOGO.EXE".Por ejemplo: CBLOGO.EXE xxxxxx..bin mifoto.bmp.

4. Actualize su versión de BIOS con la utilidad AWDFLASH.EXE. Por ejemplo:
AWDFLASH xxxxxx.bin

B. Utilizando QFLASH (bajo Windows)

1. Descargue QFLASH de nuestra web, www.qdigrp.com, o localícelo en el cd QDI Driver de
su placa base.

2. Ejecute el programa de instalación QFLASH, y siga paso a paso las instrucciones hasta
finalizar la instalación.

3. Reinicie su PC, podrá ver la imagen seleccionada en la pantalla. Si necesita más información
de como trabajar con QFLASH, refiérase a la ayuda del programa on-line.

Si prefiere no visualizar ningún logo en la pantalla de POST de su PC, seleccione como DISABLED
la opción "SHOW BOOTUP LOGO" en el apartado ADVANCED BIOS FEATURES
de la BIOS.

QDI se reserva el derecho de modificar sin previo aviso el logo QDI por defecto.

Manual para la serie KudoZ 7X

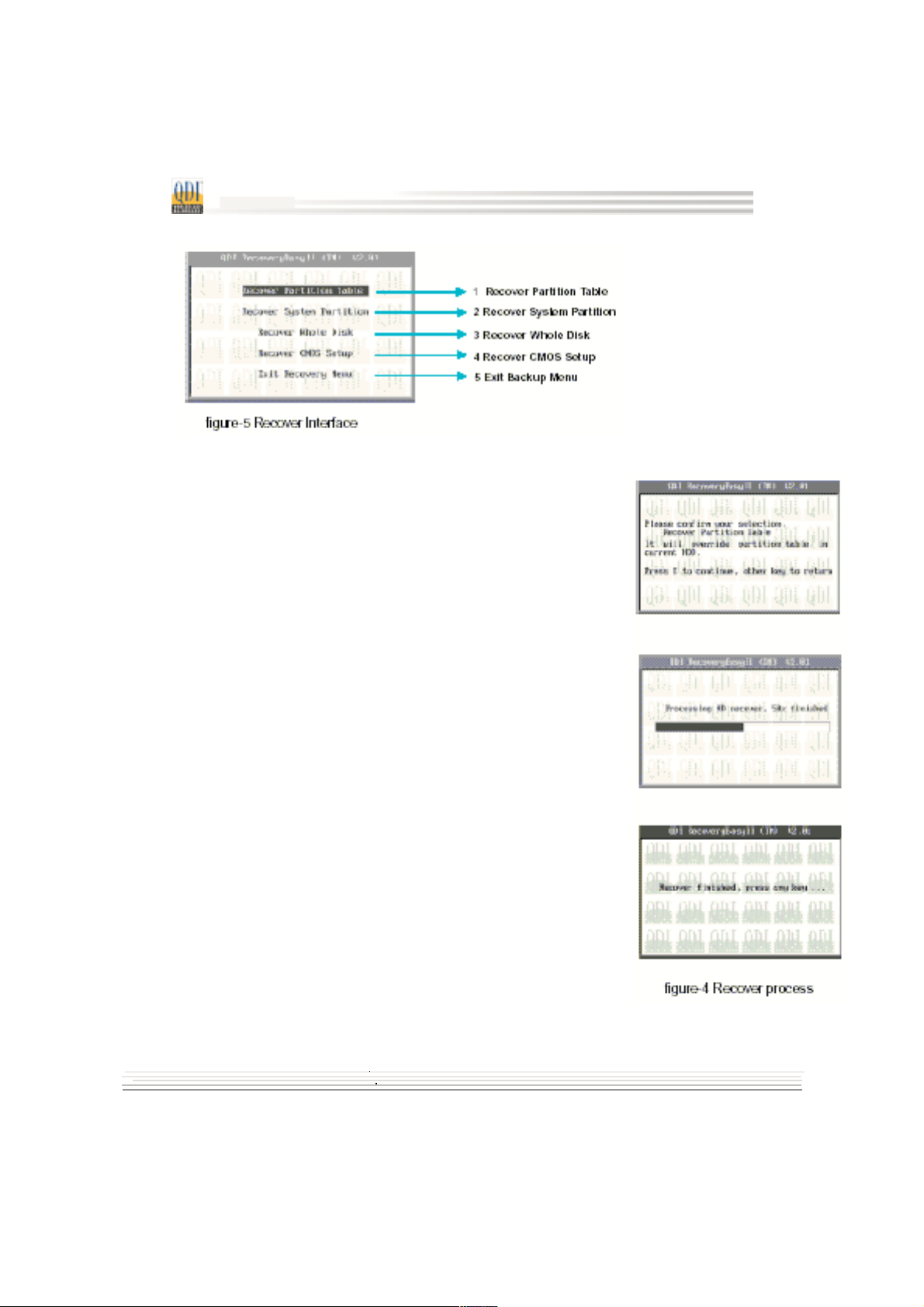

RecoveryEasy II

Introducción

RecoveryEasy IIla última edición de RecoveryEasy, proporcionando una herramienta
más fácil operar, más segura y fiable para apoyar y recuperar los datos de su disco duro.
Hará sus datos en el disco duro más seguro, y hace su sistema más fiable.
RecoveryEasy II le aporta una experiencia inestimable. Le permite experimentar
seguridad y fiabilidad con sus teclas de aceso rápido para backup, y sus teclas de aceso
rápido para recuperación.

Características:

RecoveryEasy II cuenta con las siguientes características.

Copias de seguridad fiables.

La zona de copia de seguridad es reservada automáticamente en el bloque de gran

memoria(HMB) y todas las particiones son ajustadas automáticamente.

La zona de la copia de seguridad es invisible a cualquier sistema operativo y al ser

una solución superior a software hace imposible un ataque completo.

Facilidad de uso

RecoveryEasy II soporta por defecto los idiomas Ingles y Chino, Usted puede fácilmente
entrar en las interfaces de Backup o Recuperación presionando unas teclas de acceso
rápido. Backup o recuperación se pueden realizar con unas simples elecciones.

El usuario no necesita definir el tamaño de la zona de Backup. Cuando se inicia el
Backup, se posiciona automáticamente en una zona de HMB del disco duro que
necesita el backup para almacenar los datos y así mejorar el espacio disponible en el
disco duro.

Ventajas

Varios tipos de particiones son soportados por RecoveryEasy II, incluyendo FAT16, FAT
32, NTFS, etc.

Soporta discos duros de hasta 137 GB.

Combinación Flexible

Varios tipos de particiones son soportados por RecoveryEasy II, incluyendo FAT16, FAT
32, NTFS, etc.

Los datos del disco duro pueden ser seleccionados para su protección y restauración
cuando sea necesario.

Manual para la serie Kudoz 7X

La siguiente tabla muestra las funciones de Copia de seguridad y Recuperación.

Menu Language and Hotkey Selection

Presione la tecla [Supr] durante el POST para acceder al menú de configuración de la
Bios, el usuario podrá seleccionar en el apartado [RecoveryEasy II Setting] de QDI
Innovation features el idioma en que aparecerá RecoveryEasy II y las teclas de acceso
rápido a este.

Menu language Select

Están disponibles dos idiomas para RecoveryEasy II, por defecto se selecciona el

Ingles.

Hot Key for Backup

Hay 12 opciones, incluyendo ninguna y [F2]~[F12], por defecto esta asignado a la
tecla F11. Si se selecciona NULL, no se puede acceder a la interface de backup
presionando teclas de acceso rápido, depende de la tecla que seleccione, usted
podrá acceder al interface de backup presionando dicha tecla durante el POST.

Manual para la serie KudoZ 7X

3 Tecla de acceso rápido para Recuperación (Recovery)

Existen 12 posibilidades, incluyendo nulo y F2 ~F12. La tecla F12 tiene asignada esta
función por defecto. Si selecciona Null, la interfase de recuperación no se podrá utilizar
presionando teclas de acceso rápido. Si Ud. Selecciona una de las once posibilidades
restantes, podrá acceder al menú de recuperación presionando esta tecla durante el
arranque (POST).

Nota:

Si selecciona la misma la tecla de acceso rápido para copias de seguridad y recuperación,
se le asignará por defecto la función de copia de seguridad.

por ejemplo borrar por equivocación una partición, NO presione la tecla Escape (ESC),
presione el botón de reset de su sistema, para no grabar los cambios y mantener la
configuración original.

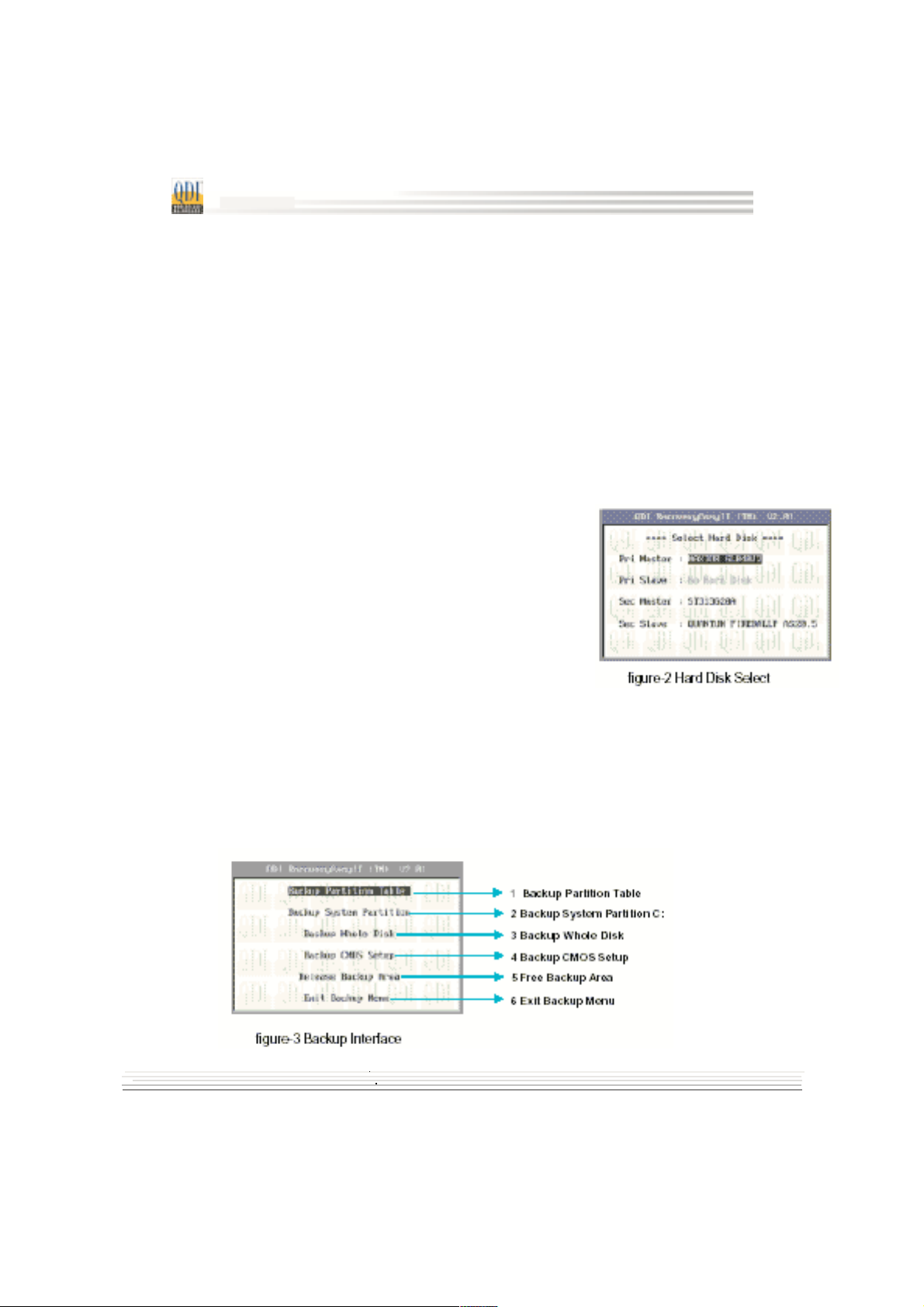

Menú de selección de Disco Duro

Si tiene instalados en su sistema varias unidades
de discos duros IDE, y mantiene presionada la
tecla de acceso rápido a la función de copia
de seguridad o recuperación durante el POST,
el menú de selección de discos duros aparecerá,
antes de que entre en el menú de recuperación
o copia de seguridad, en el cual se le mostrarán
todas las unidades de disco duro instaladas en
su sistema. Puede seleccionar la unidad de disco
con la que desea trabajar utilizando las teclas de
cursor (flechas). Presione Enter para confirmar la
selección, las siguientes operaciones se realizaran
en el disco duro seleccionado.

Introducción a la función de copia de Seguridad

Presione la tecla de acceso rápido a la función de copia de seguridad para entraren el menú
durante el arranque o POST (Power On Self Test). Puede desplazarse por el menú utilizando
las flechas de desplazamiento a la opción deseada. Presione Enter para confirmar

Manual para la serie Kudoz 7X

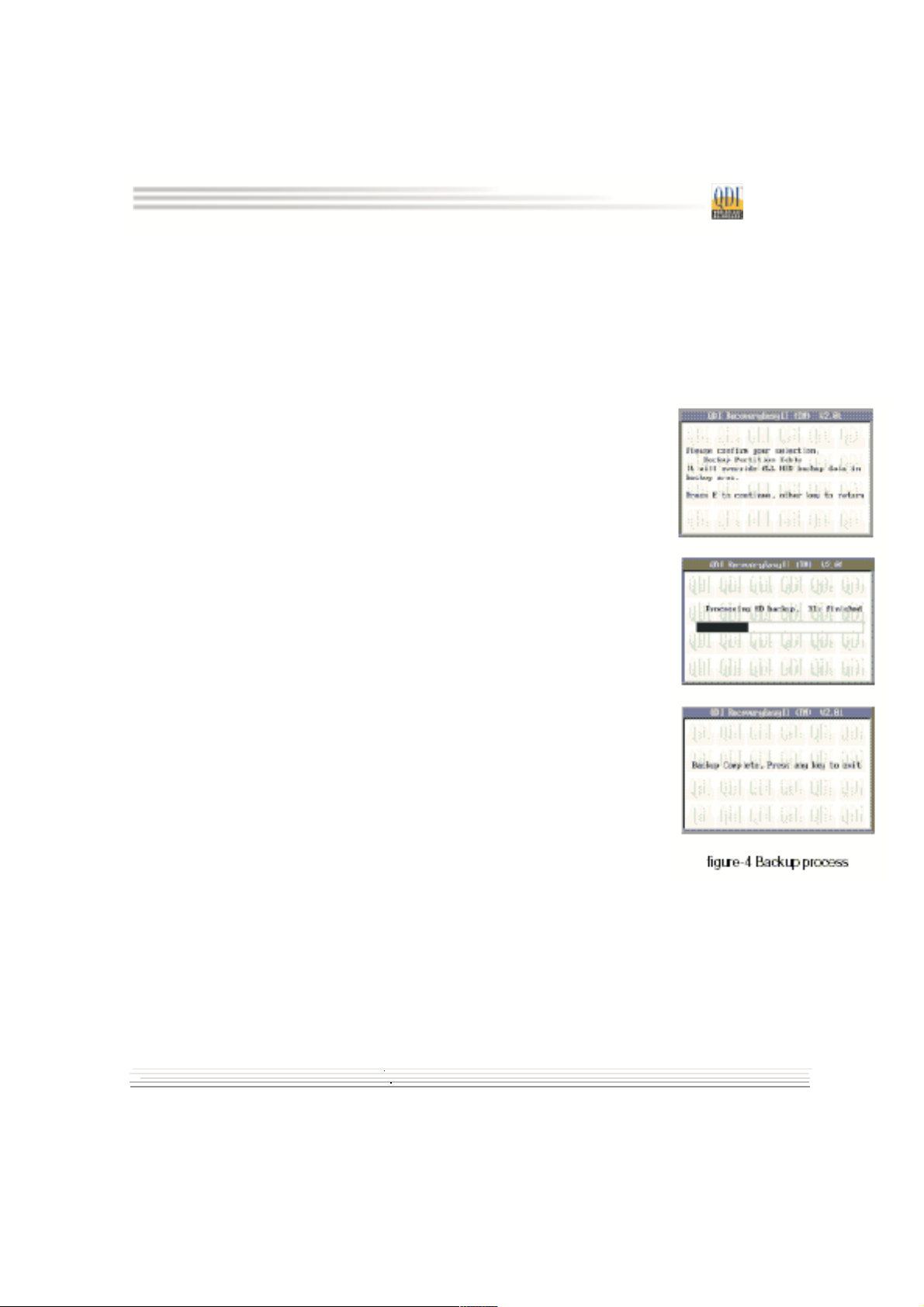

1. Tabla de particiones de Seguridad

Se utiliza para mantener una copia de seguridad de la tabla de particiones de sus
discos duros, como el número de particiones, el tipo y tamaño de cada partición, etc.
Es la información más importante respecto a la estructura del disco. Un fallo o pérdida
de esta tabla resultará en errores de lectura de datos de estas particiones de sus discos
duros.

2. Particiones de sistema de Seguridad

Se utilizan para mantener una copia de seguridad de la
partición de sistema de su disco duro actual. Realiza una
copia de seguridad de los datos en la partición de arranque
(partición activa) del disco duro actual, además de la tabla
de particiones.

3. Copia de seguridad de la totalidad del disco

Realiza una copia de seguridad de todos los datos útiles de
su disco duro, incluyendo la tabla de particiones y los datos
de todas las particiones.

4. Copia de seguridad de los datos de
configuración de la CMOS

Se utiliza para copiar los datos de configuración que ud. ha
seleccionado en el menú de configuración CMOS.

5. Liberar área de copia de seguridad

Se utiliza para liberar espacio en sus discos duros, eliminando
la información de copia de seguridad contenida en ellos.

6. Salir del menú de seguridad

Se utiliza para salir de este menú

Introducción a las funciones de Recuperación.

Presione la tecla de acceso rápido al menú de recuperación durante el proceso de
arranque o POST, para que aparezca el siguiente menú. Puede desplazarse a través
de las diferentes opciones utilizando las flechas de desplazamiento. Presione la tecla
Enter para confirmar.

Manual para la serie KudoZ 7X

1. Recuperación de la tabla de particiones

Se utiliza para restaurar los datos de la tabla de particiones
almacenados en el área de copia de seguridad de su
disco duro.

2. Recuperación de la partición de sistema

Se utiliza para restaurar los datos de la copia de seguridad,
contenidos en la partición de seguridad del sistema, a la
partición actual de su disco duro. Si la partición actual no
coincide con la partición de seguridad del sistema, se le
mostrara un mensaje de aviso del fallo. Esta opción solo
recuperará la partición de arranque, el contenido de las
demás particiones no será modificado.

3. Recuperación de la totalidad del disco

Se utiliza para recuperar todo el contenido de la partición
de seguridad a la partición seleccionada actual. Esta
operación restaurará la tabla de particiones y los datos
de todas las particiones, y, como resultado, los datos
existentes en las particiones serán destruidos.

4. Recuperación de los datos de
configuración de CMOS

Esta opción restaurará la ultima configuración que Ud.
seleccionó en el menú de configuración CMOS.

5. Salir del menú de recuperación

Para abandonar este menú seleccione esta opción.

Manual para la serie Kudoz 7X

SpeedEasyII Guia rápida

Procedimiento :

1. Inserte correctamente la CPU:

2. Coloque los demás componentes y cierre la caja.

3. Encienda el PC y mantenga pulsada la tecla <Supr> para entrar en la BIOS.

4. Acceda al menú "QDI Innovation features" para seleccionar la velocidad de la CPU.

5. Ajuste los valores CPU/DRAM frequency y los voltakes de la CPU.

6. Salve los cambios y reinicie su PC, deberá arrancar sin ningún problema.

Menu de configuración CPU SpeedEasyII

Seleccione <QDi Innovations features> y entre en el sub-menú.

La BIOS incorpora una serie de valores preestablecidos para la configuración de su CPU.
La velocidad del procesador puede ser configurada manualmente en el apartado:
<QDi Innovations features> .

Atención:

Asegúrese de introducir el valor correcto. Forzar la velocidad del
procesador puede ser peligroso, QDI no se hace responsable de cualquier
daño causado.

Manual para la serie KudoZ 7X

QDI BootEasy

La tecnología BootEasy disminuye enormemente la duración del proceso POST. Reduciendo
el tiempo de acceso a su PC. Una BIOS sin BootEasy debe realizar numerosas rutinas cada
vez que se enciende el sistema, como chequear la cpu y los dispositivos IDE. Ahora con
Boot Easy no necesita repetir este largo proceso y mostrara directamente el logo del
sistema operativo. Boot Easy es muy sencillo de utilizar, basta con acceder al Bios Setup
(presionando Supr al inicio del sistema) y elegir la opción adecuada en el menú. Boot
Easy guarda la información cuando el PC se inicia la primera vez, y la restauracuando el
PC arranca de nuevo, proporcionando así un encendido más rápido.

Nota:

1. El PC arrancará de forma normal cuando.
(1) Encienda el Pc con la opción en Enable por primera vez.
(2) Los datos de la BIOS han sido borrados.
(3) El PC no arranca correctamente después del tercer intento.

NOTA: Asegúrese de que el jumper "JAV" esta en posición abierta.

2. No apague el PC mientras Boot Easy se inicia.

3. Configure "QDI BootEasy Feature" en "Disabled" cuando haga cambios

en la configuración de su PC.
Configure "QDI BootEasy Feature" en "Enabled" cuando finalice de
realizar cambios en su PC.

Manual para la serie Kudoz 7X

BIOS-ProtectEasy

La BIOS de la placa base esta contenida en una FLASH ROM. Existen peligroso virus tipo CIH
que dañan irreversiblemente la palca base. Si la BIOS es dañada el sistema no podrá arrancar.
Nosotros le ofrecemos una solución ante el ataque a la BIOS de este tipo de virus.
Hay dos opciones para instalar esta función:

1.- Coloque el jumper BIOS_WP en posición cerrada, la BIOS no puede ser escrita.

2.- Coloque el jumper BIOS_WP en posición abierta, mientras que configura la opción"Flash
Write Protect" en Enabled en la configuración de la BIOS. De esta forma la BIOS queda
protegida ante el ataque de virus, pero la función DMI podrá será actualizada.

Manual para la serie KudoZ 7X
