Pyronix MX-ICON Installation Instructions Manual

ELECTRICAL:

Supply Voltage: 9-16VDC Current Consump: 50mA max brightness 40mA min brightness Tamper loop: N/C Voltage free 12V max, 50mA max Ken Value: 1

MECHANICAL:

Dimensions: 117 x 67 x 26mm Weight: 0.16kg Colour: White

ENVIRONMENTAL:

Operating temp: 0° to 50°C (+14° to 122°F) Storage temp: 0° to 60°C (-4° to +140°F)

Do not use strong detergents to clean the MX-ICON

keypad, use a damp cloth only.

O 021

MX-ICON

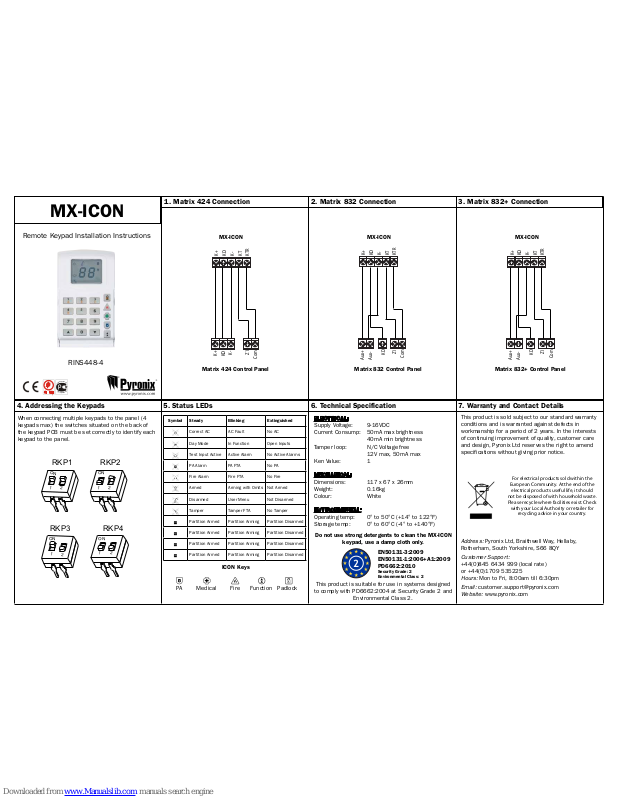

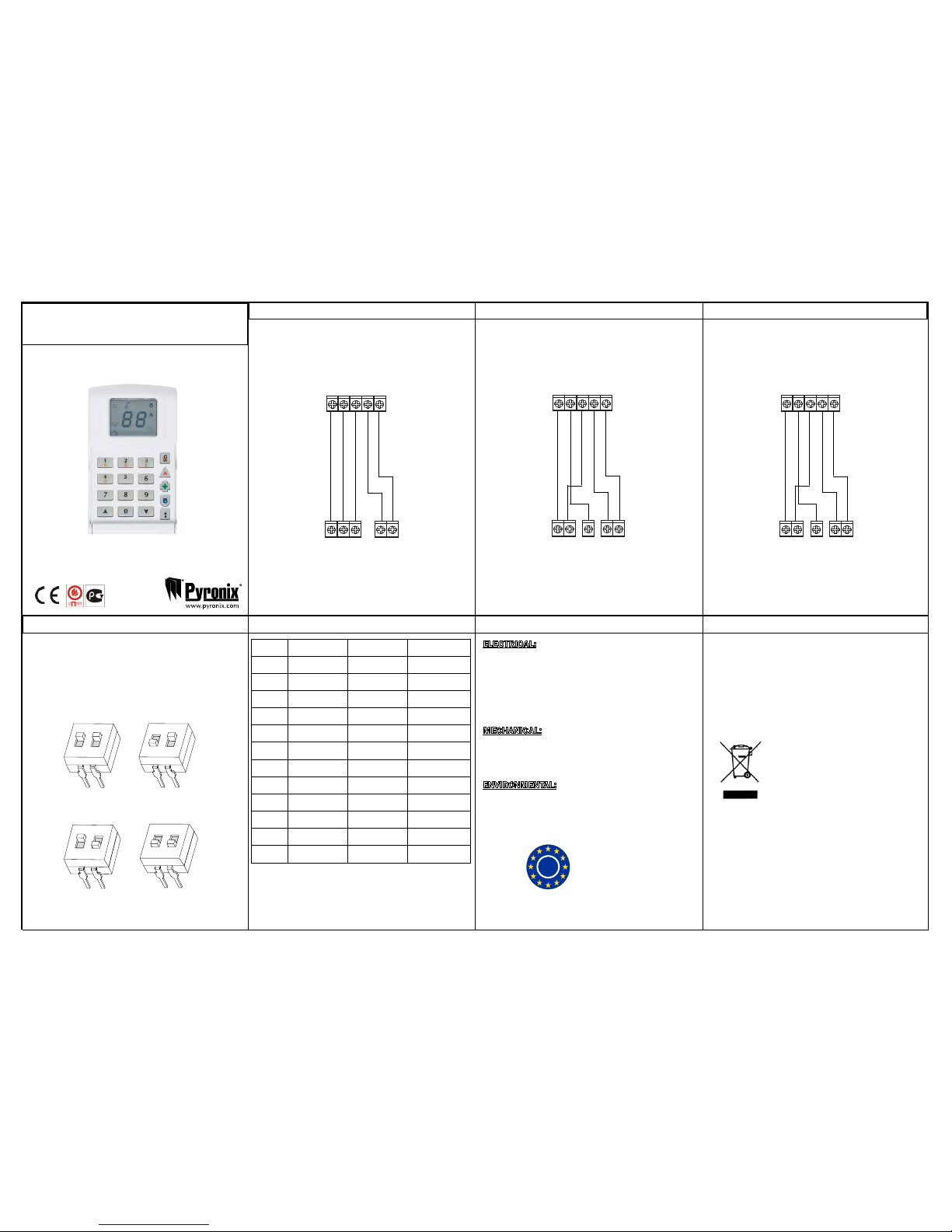

Remote Keypad Installation Instructions

RINS448-4

1. Matrix 424 Connection 2. Matrix 832 Connection 3. Matrix 832+ Connection

4. Addressing the Keypads 5. Status LEDs 6. Technical Specification 7. Warranty and Contact Details

K+KDK-

K+

K-

Com

KTR

K+KDK-

Aux+

Aux-

Com

KTR

K+KDK-

K+

K-

KTR

K+KDK-

Aux+

Aux-

Com

KTR

K+KDK-

K+

K-

KTR

K+KDK-

Aux+

Aux-

Com

KTR

K+KDK-

K+

K-

KTR

MX-ICON MX-ICON MX-ICON

Matrix 424 Control Panel Matrix 832 Control Panel Matrix 832+ Control Panel

EN50131-3:2009 EN50131-1:2006+A1:2009 PD6662:2010

Security Grade: 2 Environmental Class: 2

This product is suitable for use in systems designed

to comply with PD6662:2004 at Security Grade 2 and

Environmental Class 2.

PA Medical Fire Function Padlock

ICON Keys

This product is sold subject to our standard warranty conditions and is warranted against defects in workmanship for a period of 2 years. In the interests of continuing improvement of quality, customer care and design, Pyronix Ltd reser ves the right to amend specifications without giving prior notice.

When connecting multiple keypads to the panel (4 keypads max) the switches situated on the back of the keypad PCB must be set correctly to identify each keypad to the panel.

    

Address: Pyronix Ltd, Braithwell Way, Hellaby, Rotherham, South Yorkshire, S66 8QY

Customer Support:

+44(0)845 6434 999 (local rate) or +44(0)1709 535225

Hours: Mon to Fri, 8:00am till 6:30pm

Email: customer.support@pyronix.com Website: www.pyronix.com

Remote Keypad

MX ICON

Remote Keypad

When connecting multiple keypads to the panel (4 keypads max) the switches situated on the back of the keypad PCB must be set correctly to identify each keypad to the panel.

Each keypad may be addressed differently as illustrated.

RKP1

RKP2

RKP3

RKP4

IMPORTANT

MX ICON

SPECIFICATION

ELECTRICAL

Supply Voltage: 9-16V dc Current Consumption: 50mA max brightness 40mA min brightness Tamper loop: Normally closed voltage free contacts. 12V max, 50mA max Ken value = 1:

MECHANICAL

Dimensions: 117 X 67 X 26mm Weight: 0.16Kg Colour: White

ENVIRONMENTAL

Remote Keypad

Each keypad may be addressed differently as illustrated.

RKP3

RKP4

MX ICON

SPECIFICATION

ELECTRICAL

Supply Voltage: 9-16V dc Current Consumption: 50mA max brightness 40mA min brightness Tamper loop: Normally closed voltage free contacts. 12V max, 50mA max Ken value = 1:

MECHANICAL

Dimensions: 117 X 67 X 26mm Weight: 0.16Kg Colour: White

ENVIRONMENTAL

Symbol Steady Blinking Extinguished



Correct AC AC Fault No AC



Day Mode In Function Open Inputs



Test Input Active Active Alarm No Active Alarms



PA Alarm PA FTA No PA



Fire Alarm Fire FTA No Fire



Armed Arming with Omits Not Armed



Disarmed User Menu Not Disarmed



Tamper Tamper FTA No Tamper



Partition Armed Par tition Arming Partition Disarmed



Partition Armed Par tition Arming Partition Disarmed



Partition Armed Par tition Arming Partition Disarmed



Partition Armed Par tition Arming Partition Disarmed

For electrical products sold within the

European Community. At the end of the

electrical products useful life, it should not be disposed of with household waste. Please recycle where facilities exist. Check

with your Local Authority or retailer for

recycling advice in your country.

CHN

FRA

ITA

POL

PRT

RUS

ESP

TUR

1. Podłączenie do Matrix 424

2. Podłączenie do Matrix 832

3. Podłączenie do Matrix 832+

4. Adresowanie klawiatur: Jeżeli do centrali zostanie podłączonych

wiecej klawiatur (maksymalnie 4), należy odpowiednio ustawić przełączniki adresowe na płycie elektronicznej klawiatury.

5. LEDs

6. Specykacje techniczne

ELEKTRYCZNE:

Napięcie zasilania: 9-16VDC. Pobór prądu: 50mA max jasność. 40mA min jasność Pętla sabotażowa:N/C - bezpotencjałowe 12V max, 50mA max Wartość KEN:1

MECHNICZNE:

Wymiary:117 x 67 x 26mm, Masa:0.16kg, Kolor:Biały, ŚRODOWISKOWE: Temperatura pracy: 0° to 50°C (+14° to 122°F)Temperatura składowania:0° to 60°C (-4° to +140°F) Do czyszczenia nie używać silnych detergentów, wyłącznie wilgotnej ścierki

7. Gwarancja i dane kontaktowe

1. Ligações Matrix 424

2. Ligações Matrix 832

3. Ligações Matrix 832+

4. Endereçar Teclados: quando se ligam vários teclados a um painel (4

Teclados no máx.) os switches localizados na traseira da PCI têm de ser congurados correctamente para que o painel identique cada um dos teclados.

5. Estado dos LEDs

6. Especicações Técnicas

ELÉCTRICAS: Tensão de Funcionamento 9-16VDC, Consumo: 50mA máx. brilho 40mA mín. brilho Loop de Tamper: N/C livre de tensão 12V máx.,50mA máx. Endereço do Teclado:1 MECÂNICA: Dimensões:117 x 67 x 26mm, Peso:0.16kg, Cor:Branco, AMBIENTE: Temp. Funcionamento: 0° to 50°C (+14° to 122°F) Temp. Armazenamento: 0° to 60°C (-4° to +140°F) Não utilizar detergentes para limpar os teclados MX-ICON, usar apenas um pano húmido.

7. Garantia e Informação de Contactos

符号

           

常亮交流和直流电正常允许布防，没有防区开路报警防区激活显示个人受袭报警显示火警报警状态布防状态报警主机在撤防状态显示防拆状态子系统1布防子系统2布防子系统3布防子系统4布防

闪烁显示直流电故障编程功能激活激活报警在（FTA）首次报警模式显示个人受袭状态在（FTA）模式显示火警报警状态在（FTA）模式显示报警主机旁路后在布防中报警主机在用户菜单模式显示防拆状态在（FTA）模式子系统1正在布防中子系统2正在布防中子系统3正在布防中子系统4正在布防中在工程师模式

熄灭显示交流电故障一个或多个防区开路没有激活报警没有个人受袭报警没有火警报警激活不在布防状态报警主机不在撤防状态没有防拆激活子系统1不在布防状态子系统2不在布防状态子系统3不在布防状态子系统4不在布防状态没有故障激活

1.Matrix 424 连接

2.Matrix 832 连接

3.Matrix 832+ 连接

4.键盘选址：当多个键盘连接到主机（ 4键盘最大值）必须设置正确，拨码开关位于键盘背面的电路板。

5.状态指示灯

6. 技术参数, 电气说明：工作电压：9-16VDC. 电流消耗： 50mA 最大亮度 40mA 最小亮度. 防拆回路：通常闭合无电压 12V最大, 50mA 最大. 键盘数： 1 物理说明：尺寸： 117 x 67 x 26mm, 重量：0.16kg, 颜色：白色, 环境条件：工作温度： 0° to 50°C (+14° to 122°F), 储存温度： 0° to 60°C (-4° to +140°F) 不要使用强烈的清洁剂清洁的MX图标按键，请使用湿布。

7. 保修和联系方式

1. Collegamento Matrix 424

2. Collegamento Matrix 832

3. Collegamento Matrix 832+

4. Indirizzamento delle Tastiere: Per collegare più di una tastiera alla

centrale (Max 4 tastiere), impostare correttamente i dip switch sul retro del circuito stampato di ogni tasteira.

5. LED di Stato

1. Matrix 424 подключение

2. Matrix 832 подключение

3. Matrix 832+ подключение

4. Адресация клавиатур: при подключении к панели нескольких

клавиатур (до 4 штук) необходимо на плате каждой клавиатуры установить переключатели адреса в соответствующее положение.

5.LEDS

6. Технические параметры

Электрические: Рабочее напряжение:9-16 вольт постоянного тока,Ток потребления 50мА на максим. Яркости 40мА на мин яркости,Шлейф тампера нормально замкнутый 12В, 50мА максимум Условная нагрузка 1 Механические: Размеры: 117 Х 67 Х 26 мм, Вес: 0,16 кг.Цвет: Белый ЭКОЛОГИЧЕСКИЙ: Рабочая температура: от 00С до 500С Температура хранения: от -40С до 600С Не используйте сильные моющие средства, чтобы чистить вспомогательную клавиатуру MX-Icon, использовать только влажную ткань.

7. Гарантии завода изготовителя

1. Conexión a Matrix 424

2. Conexión a Matrix 832

3. Conexión a Matrix 832+

4. Direccionamiento de teclados: cuando se conecten varios

teclados a un panel (4 teclados max.) usar los switches de la parte de atrás del teclado para identicar la dirección de cada teclado en el bus de datos.

5. LEDs des estado

1. Matrix 424 Bağlantısı

2. Matrix 832 Bağlantısı

3. Matrix 832+ Bağlantısı

4. Tuş takımlarını adresleme: Panele birden fazla tuş takımı

bağlarken, tuş takımı kartının arkasında bulunan anahtarlar her bir tuş takımını doğru şekilde tanımlayacak şekilde ayarlanmış olmalıdır.

5. Durum LEDleri

6. Teknik Özellikler

ELEKTRİKSEL : Besleme Voltajı : 9-16VDC.Güç Tüketimi : 50mA (en yüksek parlaklıkta) 40mA (en düşük parlaklıkta) Tamper Döngüsü : N/C Voltajsız en fazla 12V, en fazla 50mA. Ken Değeri: 1 MEKANİKSEL : Boyutlar :117 x 67 x 26mm. Ağırlık: 0.16kg Renk: Beyaz ÇEVRESEL: Çalışma Isısı : 0°’ ~ 50°C (+14° ~ 122°F) Saklama Isısı : 0° ~ 60°C (-4° to ~140°F) MX-ICON’u temizlemek için deterjan ve benzeri kimyasal madderler kullanmayınız. Sadece haf nemli bir bezle siliniz.

7. Garanti ve İletişim Bilgileri

6. Especicación Técnica

ELÉCTRICA Voltaje alimentación:9-16VDC Consumo corriente: 50mA max. contraste 40mA min. contraste Lazo Tamper: N/C libre voltaje 12V max, 50mA max, Valor de KEN:1 MECÁNICA Dimensiones: 117 x 67 x 26mm. Peso: 0.16kg. Color: White AMBIENTAL: Temp. Operación: 0° a 50°C (+14° a 122°F) Temp. almacén: 0° a 60°C (-4° a +140°F) No usar detergentes para limpiar el teclado, usar un trapo húmedo

7. Garantía e información de contacto

6. Speciche Tecniche

ELETTRICHE:

Alimentazione:9-16Vcc. Consumo: 50mA max Illumin.40mA min Illumin. Loop Tamper: N/C Libero da Pot. Max 12V/50mA Valore di Ken: 1 MECCANICHE: DimensionI:117 x 67 x 26mm. Peso: 0.16kg. Colore: Bianco. AMBIENTALI: Temp. Esercizio: 0 a 50°C (+14 a 122°F), Storage temp: 0 a 60°C (-4 a +140°F) Non utilizzare i detergenti per pulire la tastiera MX-ICON, basta un panno ummido.

7. Garranzia e Contatti

Acceso Rete AC Presente Disinserito Test Ingressi Attivo Allarme Panico Allarme Incendio Inserito Disinserito Tamper Parziale Inserito Parziale Inserito Parziale Inserito Parziale Inserito

Lampeggiante Guasto Rete AC In Funzione Allarme in corso 1° Allarme Panico 1° Allarme Incendio Ins. Con zone escl. Menu Utente 1° Allarme Tamper Inserimento Parziale Inserimento Parziale Inserimento Parziale Inserimento Parziale

Spento Rete AC Assente Ingressi Aperti Nessun Allarme Nessun Panico Nessun Incendio Disinserito Inserito Nessun Tamper Parziale Disinserito Parziale Disinserito Parziale Disinserito Parziale Disinserito

Świeci Jest AC Rozbrojony Test linii Alarm napadowy Alarm pożarowy Uzbrojony Rozbrojony Sabotaż Partycja uzbrojona Partycja uzbrojona Partycja uzbrojona Partycja uzbrojona

Mruga Brak AC Programowanie Aktywny alarm Pamięć napadu Pamięć pożaru Uzbr-blokada linii Tryb użytkownika Pamięć sabotażu Uzbrajanie partyc. Uzbrajanie partyc. Uzbrajanie partyc. Uzbrajanie partyc.

Zgaszona Brak Zasilania Naruszona linia Brak alarmu Brak alarmu Brak alarmu Nie uzbrojony Nie uzbrojony Brak sabotażu Partycja rozbrojona Partycja rozbrojona Partycja rozbrojona Partycja rozbrojona

           

Fixo AC Correcta Modo Dia Teste Entrada Activo Alarme PA Alarme Fogo Armado Desarmado Tamper Partição Armada Partição Armada Partição Armada Partição Armada

Включен Питание в норме Готов Тест входов Тихая тревога Пожарная тревога Взято Снято Тампер Раздел взят Раздел взят Раздел взят Раздел взят

Fijo Alimentación OK Modo día Entrada Test activa Alarma Pánico Alarma Fuego Armado Desarmado Tamper Partición Armada Partición Armada Partición Armada Partición Armada

Devamlı Yanıyor Doğru AC Gündüz Modu Test Girişi Aktif Panik Alarmı Yangın Alarmı Kurulu Devre dışı Sabotaj alarmı Bölge Kurulu Bölge Kurulu Bölge Kurulu Bölge Kurulu

Parpadeando Falla alimentación Dentro de función Alarma activa Pánico 1ra en alarma Fuego 1ra en alarma Armado con omisiones Menú de Usuario Tamper 1ra en alarma Partición Armando Partición Armando Partición Armando Partición Armando

Yanıp Sönüyor

AC hatası

Devrede

Aktif Alarm

Panik FTA

Yangın FTA

By-pass’lı Kurulum

Kullanıcı Menüsü

Sabotaj FTA

Bölge Kuruluyor

Apagado No tiene alimentación Entradas abiertas Sin alarmas No hay Pánico No hay Fuego No está armado No está desarmado No hay tamper Partición Desarmada Partición Desarmada Partición Desarmada Partición Desarmada

Sönük AC yok Açık Zone Aktif alarm yok Panik alarmı yok Yangın alarmı yok Kurulu değil Devre dışı değil Sabotaj yok Bölge Açık Bölge Açık Bölge Açık Bölge Açık

Мигает 220В проблемы Программирование Тревога первая тревога первая тревога Взято частично Меню пользователя Тампер Раздел в тревоге Раздел в тревоге Раздел в тревоге Раздел в тревоге

Погашен Нет питания Не готов Нет тревог Нет тревоги Нет тревоги. Не взято Не снято Норма Раздел снят Раздел снят Раздел снят Раздел снят

A piscar Falha AC Em Função Alarme Activo Evento Alarme PA Evento Alarme Fogo Armado c/ Omissões Menu Utilizador Evento Alarme Tamper A Armar Partição A Armar Partição A Armar Partição A Armar Partição

Apagado Sem AC Entradas Abertas Sem Alarmes Activos Sem Alarme PA Sem Alarme Fogo Não Armado Não Desarmado Sem Alarme Tamper Partição Desarmada Partição Desarmada Partição Desarmada Partição Desarmada

           
