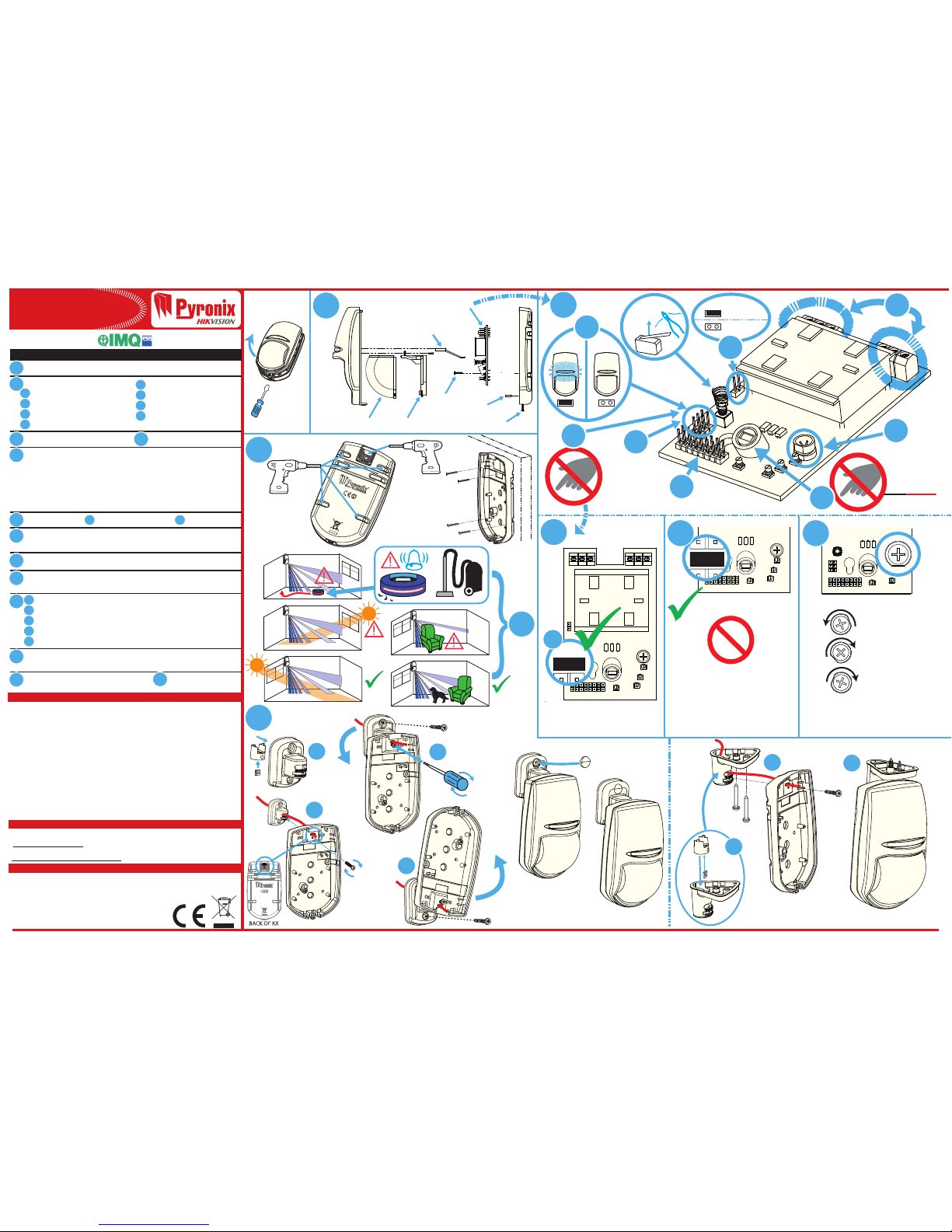

Pyronix KX15DT User Manual

KX15DT

15m Dual-Technology Detector

 0845 6434 999 (UK). [phone]  [e-mail]  www.pyronix.com Pyronix Limited, Pyronix House, Braithwell Way, Hellaby, Rotherham, S66 8QY, UK RINS549-14

EOL

The KX15DD Printed Circuit Board

®

D

PCB

EN50131-2-2:2008
EN50131-1:2006+A1:2009
PD6662:2010

Security Grade (SG) 2
Environmental Class (EC) II

Lens
Illuminator

Lens

Lens
Holder

PCB
Screw

PCB

START

f) Back
Tamper

1

2

C

D

3

A

LED ON LED OFF

4

6

PIR

TAMPER

A

B

B

C

A

Casing Screw

Nut

H

F

B

G

D

C

E

AND

DO NOT USE ‘OR’ MODE

WITH THIS PET IMMUNE

DETECTOR

5

A

Conventional Dual Tech (Both

technologies need to be triggered

simultaneously to generate an alarm)

OR

7

Minimum

Range (0m)



Maximum

Range (10m)

Not

Recommended

Note: turning the pot fully anti-clockwise

turns o the microwave

8

= 50Hz
= 60Hz

(Default)

ENGLISH

(Diagram references)

Technical Specification

Warranty & Compliance

Contact Information

This product is sold subject to our standard warranty conditions and is warranted against defects
in workmanship for a period of ve years. For further warranty information visit:
www.pyronix.com/warranty

The declaration of conformity and further compliance documentation may be consulted at:

www.pyronix.com/product-compliance.php

For electrical products sold within the European Community. At the end of the electrical products
life, it should not be disposed of with household waste. Please recycle where facilities exist. Check
with your Local Authority or retailer for recycling advice in your country. This product is
approved for use in the Residential, Commercial and Light Industrial Environments.

Secure Holdings, Pyronix Ltd,
Website: www.pyronix.com Braithwell Way, Hellaby,

Rotherham, South Yorkshire
S66 8QY
UK

Model: KX15DT Colour: White LED Colours: Orange (Microwave), Blue (Alarm), Green (PIR)
Casing: 3mm ABS, 0.4mm HDPE in lens area
Detection Method: Low noise dual element pyroelectric sensor & Microwave doppler sensor
PIR Sensitivity: Auto (Default), High Temperature Compensation: Digital
Detection Range: 15m (13m by EN50131-2-2 & INCERT criteria) Detection Speed: 0.3 - 3.0 m/s
Operating Voltage: 9 - 16V DC 13.8V DC typical
Current Consumption: 24mA @ 12V (Min), 30mA @12V (Max)
Relay Output: 50mA 60V DC, 42 VAC (RMS) Contact Resistance: < 10 ohms
Mounting Height: 1.8 - 2.4m Tamper Switch: 12V 50mA
Temperature: -40oC to 80oC (storage) -10oC to 40oC (certied) -30oC to 70oC (nominal)
Accessories: Wall and Ceiling brackets Emissions: EN55022 Class B Immunity: EN50130-4

1
2

33

The Printed Circuit Board (PCB)

Terminals
Mains Frequency

Disassembling the KX

Cable Entry / Mounting

Sensitivity Settings: Auto Sensitivity (Default) High Sensitivity

34

Bracket Mounting Options

The 15m Volumetric Lens. Dimensions and Weight
Note:

In an EN50131-1 (and INCERT) system the

maximum detection is 13m.

EOL Resistor Headers: The KX15DQ has 2 sets of header pins (as shown). These headers

are used to select the End of Line resistance for EOL wiring applications.

NOTE: If EOL wiring is not used, leave the headers OFF.

Powering Up: When the detector is rst powered up, it will run through a self-test
routine (indicated by the ashing blue LED). Once the LED goes out the detector
is ready to use.

35

310

3

3

3

A
B
C
D
E

36

A B

AND/OR Mode: “AND” - Conventional Dual-Tech (both technologies need to be

triggered simulataneously to generate an alarm)

“OR” - If either single technology detects an intruder activity an alarm will be generated.

3737

Microwave Potentiometer: - Minimum Range (0m), Maximum Range (15m)
Note: Turning the pot fully anti-clockwise turns o the microwave.

3738
3739

N/C - Normally Closed Wiring (EXAMPLE ONLY, SEE CONTROL PANEL INSTRUCTIONS)
Single End of Line Wiring (EXAMPLE ONLY, SEE CONTROL PANEL INSTRUCTIONS)

DEOL Wiring (EXAMPLE ONLY, SEE CONTROL PANEL INSTRUCTIONS)
2x Double End of Line Detectors to One Input (SEE CONTROL PANEL INSTRUCTIONS)

Zone Doubling Example

A
B
C
D

E
F
G
H

Sensitivity (Auto/High) - see section.6
‘AND/OR’ Mode- see section.7

Alarm LED
Resistor Headers (Tamper / Alarm)
Pyro Sensor (DO NOT TOUCH)
Microwave Potentiometer (adjust)

Installation Hints:

Do not partially or completely obscure the detector’s eld of view with

large objects such as furniture.

Avoiding False Alarms: When the detector is rst powered up, it will run through a

self-test routine, indicated by the ashing LEDs. Once this has extinguished - the detector
is ready to use.
1: Avoid Placing the detector in direct sunlight. 2: Do not let pets and other animals
wander freely whilst the alarm system is armed.

3: Do not mount the detector near heaters or radiators.
4: Do not mount the detector near open windows or air vents.

11

12 13

SENSITIVIT

Auto

EOL Resistor Headers

s of header pins on the PCB, one on

®

®

E

NOT READY READY

50 mm

117 mm

69 mm

125g

(4.4 oz)

=

60s

<24kg

10m VOLUMETRIC LENS

With Pet Mask

Mount at 2.1m
for INCERT
compliance

+12V 0V

11

13

12

A A T T
EOL INPUT 1

A A T T
EOL INPUT 1

+12V 0V

PCX / EURO

PCX

A A T T
EOL INPUT 1

EURO: 4K7

PCX:

1K

PCX / EURO

(LINK)

ALARM

ALARM

TAMPER

END

ALARM:
6K8,
5K6,
4K7,
1K

N/C

2

DEOL

Z1 COM Z2

GENERIC
CONTROL PANEL

DEOL

EURO: 4K7

PCX:

1K

EURO: 2K2

PCX:

1K

85

º

56 Zones
6 planes

HORIZONTAL COVERAGE

VERTICAL COVERAGE

KX

=

TAMPER:
5K6,
4K7,
2K2,
1K

KX

9

10

KX

A

10

B

+12V 0V

KX

ALARM

1K

1K

TAMPER

A A T T
EOL INPUT 1

EURO

2

DEOL

10

C

+12V 0V

KX

ALARM

4K7

2K2

TAMPER

10

D

+12V 0V

ALARM

TAMPER

+

+12V 0V

10

E

 0845 6434 999 (UK). [phone]  [e-mail]  www.pyronix.com Pyronix Limited, Pyronix House, Braithwell Way, Hellaby, Rotherham, S66 8QY, UK

The following languages are available online via the QR code: Bulgarian, Czech, Danish, German, Greek, Spanish, Finnish, French, Croatian, Hungarian, Italian, Dutch, Norwegian, Polish, Portuguese, Romanian, Russian, Slovak, Slovenian, Serbian, Swedish

KX15DT

Tier-immuner Dual-Technologie-Digital-PIR-Melder (15 m)

KX15DT

Détecteur PIR à double technologie, portée 15 m

KX15DT

Rilevatore PIR digitale a doppia tecnologia 15 m

KX15DT

Digitale PIR-detector met dubbele technologie, 15 m

EN50131-2-2:2008
EN50131-1:2006+A1:2009
PD6662:2010

Beveiligingsniveau 2
Milieuklasse II

NEDERLANDS

(Diagramverwijzingen)

Technische specificatie

Garantie en conformiteit

Contactgegevens

Dit product wordt verkocht onder onze standaardgarantievoorwaarden en heeft gedurende een
periode van vijf jaar een garantie op fabricagefouten. Voor meer informatie over de garantie
gaat u naar: www.pyronix.com/warranty

De conformiteitsverklaring en verdere documentatie met betrekking tot regelnaleving zijn te
vinden op: : www.pyronix.com/product-compliance.php

Secure Holdings, Pyronix Ltd,
Braithwell Way, Hellaby,
Rotherham, South Yorkshire
S66 8QY

Voor elektrische producten die binnen die Europese Unie worden verkocht: Elektrische
producten mogen aan het einde van hun levensduur niet
worden weggegooid bij het huishoudelijk afval. Lever ze
indien mogelijk in bij een locatie voor recycling. Informeer bij
uw lokale instantie of de verkoper naar de recyclingmogelijk­heden in uw land. Dit product is goedgekeurd voor gebruik in
huishoudelijke, commerciële en licht-industriële omgevingen.

Website: www.pyronix.com

Model: KX15DT Kleur: Wit LED-kleuren: Oranje (microgolf), Oranje (microgolf), groen (PIR)
Behuizing: 3 mm ABS, 0,4 mm HDPE in lensgebied
Detectiemethode: Lage-ruis pyro-elektrische sensor met dubbel element & doppeler-sensor

met microgolven

Gevoeligheid PIR: Auto (standaard), hoog Temperatuurcompensatie: Digitaal
Detectiebereik: 15 m (13 m volgens EN50131-2-2 & INCERT-criteria) Detectiesnelheid: 0,3 - 3,0 m/s
Bedrijfsspanning: 9 - 16 V gelijkstroom 13,8V gelijkstroom typisch
Stroomverbruik: 24mA bij 12 V (min.), 30mA bij 12 V (max.)
Relaisoutput: 50 mA 60 V gelijkstroom, 42 V wisselstroom (RMS) Contactweerstand: < 10 ohm
Plaatsingshoogte: 1,8 - 2,4 m Sabotageschakelaar: 12 V 50 mA
Temperatuur: -40°C tot 80°C (opslag); -10°C tot 40°C (gecerticeerd); -30°C tot 70°C (nominaal)
Accessoires: Muur- en plafondbeugels Emissies: EN55022 klasse B Immuniteit: EN501304

1
2

33

De printplaat

Terminals
Netfrequentie

De KX uit elkaar halen

Kabelingang/montage

Gevoeligheidsinstellingen: Automatische gevoeligheid (standaard)

Hoge gevoeligheid

34

Montageopties voor beugel

De volumetrische lens met een bereik van 15 m. Afmetingen en gewicht
Opmerking:

Bij een EN50131-1-systeem

(en INCERT-systeem) bedraagt de maximale detectie 13 m.

Uiteinden EOL-weerstand:

De KX15DQ is voorzien van 2 sets pinnen aan de uiteinden
(zoals afgebeeld). Deze eindstukken worden gebruikt om de EOL-weerstand (End Of Line) te
selecteren voor toepassingen met EOL-bedrading.

OPMERKING: Als de EOL-bedrading niet wordt gebruikt, moet u de
eindstukken NIET plaatsen.

Inschakelen: wanneer de detector voor het eerst wordt ingeschakeld, doorloopt
deze een zelftest (aangegeven door het knipperen van de blauwe LED). Zodra de
LED dooft, is de detector klaar voor gebruik.

35

310

3

3

A
B
C

D
E

6

A
B

EN/OF-modus: 'EN' – Conventionele dubbele technologie (beide technologieën
moeten tegelijk worden geactiveerd om een alarm te genereren).

'OF'

– Als een van beide technologieën een indringer detecteert, wordt er een alarm gegenereerd.

3737

Microgolf-potentiometer:

- Minimaal bereik (0 m), maximaal bereik (15 m)

Opmerking:

door de potentiometer volledig linksom te draaien, worden de microgolven

uitgeschakeld.

3738

3739

N/C - Normaal gesloten bedrading

(VOORBEELD; RAADPLEEG DE INSTRUCTIES

VOOR HET BEDIENINGSPANEEL)

Enkele EOL-bedrading

(VOORBEELD; RAADPLEEG DE INSTRUCTIES VOOR HET

BEDIENINGSPANEEL)

DEOL-bedrading

(VOORBEELD; RAADPLEEG DE INSTRUCTIES VOOR HET

BEDIENINGSPANEEL)

2x dubbele EOL-detectors voor één input

(RAADPLEEG DE INSTRUCTIES VOOR HET

BEDIENINGSPANEEL)
Voorbeeld van dubbele zones

A

B
C
D

E
F

G

H

Gevoeligheid (auto/hoog) – zie sectie 6
‘EN/OF'-modus- zie sectie 7

Alarm-LED
Weerstandsuiteinden (sabotage/alarm)

Pyro-sensor (NIET AANRAKEN)
Microgolf-potentiometer (aanpasbaar)

Installatietips:

Zorg dat het beeldveld van de detector niet geheel of gedeeltelijk wordt

belemmerd door grote voorwerpen, zoals meubels.

Valse alarmen voorkomen:

Wanneer de detector voor het eerst wordt ingeschakeld,
doorloopt deze een zelftest, wat wordt aangegeven door het knipperen van de LED. Zodra
de LED dooft, is de detector klaar voor gebruik.
1: plaats de detector niet in direct zonlicht. 2: laat huisdieren niet vrij rondlopen terwijl het
alarmsysteem wordt ingeschakeld.

3: monteer de detector niet in de buurt van verwarmingstoestellen of radiatoren.
4: monteer de detector niet in de buurt van open ramen of ventilatieopeningen.

11

12

314

315

316

13

EN50131-2-2:2008
EN50131-1:2006+A1:2009
PD6662:2010

Classe de sécurité (SG) 2
Classe environnementale (CE) II

FRANÇAIS

(Références des schémas)

Spécifications techniques

Garantie et conformité

Coordonnées

Ce produit est vendu en étant soumis à nos conditions de garantie standard. Il est donc garanti
contre les malfaçons pour une période de cinq ans. Pour plus d'informations sur la garantie,
rendez-vous sur : www.pyronix.com/warranty

Vous pouvez consulter la déclaration de conformité et d'autres documents relatifs à la
conformité sur : www.pyronix.com/product-compliance.php

Secure Holdings, Pyronix Ltd,
Braithwell Way, Hellaby,
Rotherham, South Yorkshire
S66 8QY

Pour les produits électriques vendus au sein de la Communauté Européenne. Les produits
électriques en n de vie ne doivent pas être mis au rebut avec
les déchets ménagers. Veuillez recycler auprès des centres de
recyclage existants. Consultez vos autorités locales ou votre
revendeur local pour obtenir des informations sur le recyclage
dans votre pays. L'utilisation de ce produit est approuvée pour
les environnements résidentiels, commerciaux et d'industrie
légère.

Site web : www.pyronix.com

Modèle : KX15DT Couleur: blanc Couleurs de LED: orange (micro-ondes), bleu (alarme), vert (PIR)
Boîtier : 3 mm d'ABS, 0,4 mm de HDPE autour de l'objectif
Méthode de détection : capteur pyroélectrique à double élément et faible bruit et capteur

doppler micro-ondes

Sensibilité PIR : Auto (par défaut), Élevée Compensation de température : numérique
Portée de détection : 15 m (13 m selon les critères des normes EN50131-2-2 et INCERT)
Vitesse de détection : 0,3 à 3,0 m/s
Tension de fonctionnement : 9 à 16 VCC, 13,8 VCC typiques
Consommation électrique: 24 mA @ 12 V (min.), 30 mA @ 12 V (max.)
Sortie du relais : 50 mA @ 60 VCC, 42 VCA (RMS) Résistance de contact : < 10 ohms
Hauteur de xation : 1,8 à 2,4 m Interrupteur SABOTAGE : 12 V, 50 mA
Température : -40 °C à 80 °C (entreposage) -10 °C à 40 °C (certiée) -30 °C à 70 °C (nominale)
Accessoires : Support de plafond et support mural Émissions : EN55022 Classe B
Immunité : EN501304

1
2

33

Circuit imprimé (PCB)

Bornes
Fréquence d'alimentation secteur

Démontage du KX

Fixation/entrée de câble

Paramètres de sensibilité:

Sensibilité Automatique (par défaut)
Sensibilité élevée

34

Options de xation des supports

Objectif volumétrique 15 m. Dimensions et poids
Remarque:

dans un système EN50131-1

(et INCERT), la portée de détection maximale est de 13 m.

Embases de résistance EOL:

le KX15DQ est équipé de 2 jeux de broches d'embase
(comme illustré). Ces embases sont utilisées pour choisir la résistance en Extrémité de ligne
des applications de câblage EOL.

REMARQUE: si vous n'utilisez pas de câblage EOL, laissez les embases
désactivées.

Exemple de doublage de zone: lorsque le détecteur est mis sous tension pour la
première fois, il exécute une routine de test automatique (indiquée par le
clignotement bleu de la LED). Une fois que la LED s'éteint, le détecteur est prêt à
l'emploi.

35

310

3

3

A
B
C

D
E

6

A

B

Mode ET/OU : « ET »

: double technologie conventionnelle (les deux technologies doivent

être déclenchées simultanément pour entraîner une alarme)

« OU »

: si l'une des technologies détecte une activité d'intrus, l'alarme se déclenchera.

3737

Potentiomètre Micro-ondes:

-Portée minimale (0 m), portée maximale (15 m)

Remarque:

tourner complètement le potentiomètre dans le sens antihoraire désactive les

micro-ondes.

3738

3739

N/C - Câblage normalement fermé

(UNIQUEMENT EN GUISE D'EXEMPLE,

REPORTEZ-VOUS AUX INSTRUCTIONS DU PANNEAU DE COMMANDE)

Câblage à simple extrémité de ligne

(UNIQUEMENT EN GUISE D'EXEMPLE,

REPORTEZ-VOUS AUX INSTRUCTIONS DU PANNEAU DE COMMANDE)

Câblage DEOL

(UNIQUEMENT EN GUISE D'EXEMPLE, REPORTEZ-VOUS AUX

INSTRUCTIONS DU PANNEAU DE COMMANDE)

2 détecteurs à résistances à double extrémité de ligne au niveau d'une entrée

(VOIR LES INSTRUCTIONS DU PANNEAU DE COMMANDE)
Exemple de doublage de zone

A
B
C
D

E
F

G
H

Sensibilité (Auto/Élevée) - voir section 6
Mode « ET/OU » - voir section 7

LED d'alarme
Embases de résistance

(antisabotage/alarme)
Pyrocapteur (NE PAS TOUCHER)

Potentiomètre Micro-ondes
(ajustement)

Conseils d'installation:

n'obscurcissez pas le champ de vue du détecteur par des gros

objets, par exemple, des meubles, que ce soit partiellement ou totalement.

Éviter les fausses alertes:

lorsque le détecteur est mis sous tension pour la première fois,
il exécute une routine de test automatique indiquée par le clignotement des LED. Une fois
que les LED s'éteignent, le détecteur est prêt à l'emploi.
1: évitez d'exposer le détecteur à la lumière directe du soleil. 2: ne laissez pas d'animaux
domestiques ou autres se promener en liberté alors que le système d'alarme est enclenché.

3: n'installez pas le détecteur à proximité d'éléments chauants ou de radiateurs.
4: n'installez pas le détecteur à proximité de fenêtres ouvertes ou d'aérations.

11

12

314

315

316

3

13

EN50131-2-2:2008
EN50131-1:2006+A1:2009
PD6662:2010

Grado di sicurezza (SG) 2
Classe ambientale (CE) II

ITALIANO

(Riferimenti diagramma)

Specifiche tecniche

Garanzia e conformità

Informazioni di contatto

Questo prodotto è coperto dalle condizioni di garanzia standard ed è garantito contro difetti di
fabbricazione per un periodo di cinque anni. Per ulteriori informazioni sulla garanzia visitare:
www.pyronix.com/warranty

La dichiarazione di conformità e ulteriore documentazione riguardante la conformità sono
disponibili all’indirizzo: www.pyronix.com/product-compliance.php

Secure Holdings, Pyronix Ltd,
Braithwell Way, Hellaby,
Rotherham, South Yorkshire
S66 8QY

Per i prodotti elettrici venduti all'interno della Comunità Europea. Alla ne della vita utile, i
dispositivi elettrici non devono essere smaltiti con i riuti domestici. Si raccomanda di conferirli
per il riciclo, ove siano presenti le apposite strutture. Vericare con le autorità locali o il
rivenditore le norme di riciclaggio vigenti nel proprio paese. Questo prodotto è approvato per
l’uso in ambienti residenziali, commerciali e industria leggera.

Sito web: www.pyronix.com

Modello: KX15DT Colore: Bianco Colori LED: Arancione (microonde), blu (allarme), verde (PIR)
Custodia: 3 mm ABS, 0,4 mm HDPE nell’area dell'ottica
Metodo di rilevazione: Sensore doppler microonde e piroelettrico a doppio elemento e basso rumore
Sensibilità PIR: Auto (impostazione predenita), alta Compensazione temperatura: Digitale
Area di copertura: 15 m (13 m con criteri EN50131-2-2 e INCERT) Velocità di rilevamento: 0,3 - 3,0 m/s
Tensione operativa: 9 - 16 V CC 13,8 V CC tipico
Consumo: 24 mA a 12 V (Min), 30 mA a 12 V (Max)
Uscita relè: 50 mA 60 V CC, 42 V CA (RMS) Resistenza contatto: < 10 ohm
Altezza di montaggio: 1,8 - 2,4 m Interruttore sabotaggio: 12 V 50 mA
Temperatura: Da -40 °C a 80 °C (stoccaggio), da -10 °C a 40 °C (certicata), da -30 °C a 70 °C (nominale)
Accessori: Stae da parete e sotto Emissioni: EN55022 Classe B Immunità: EN50130-4

1
2

33

Il circuito stampato (PCB)

Terminali
Frequenza alimentazione

Smontare il KX

Montaggio / accesso cavo

Impostazioni di
sensibilità:

Sensibilità automatica (predenito)

Alta sensibilità

34

Opzioni di montaggio a staa

Ottica volumetrica 15 m. Dimensioni e peso
Nota:

In un sistema EN50131-1 (e INCERT) la

copertura di rilevazione massima è 13 m.

Jumper resistenze EOL:

KX15DQ ha 2 set di piedini (vedere illustrazione). Questi jumper

vengono utilizzati per selezionare la resistenza di ne linea per il cablaggio EOL.

NOTA: Se non si utilizza il cablaggio EOL, lasciare i jumper su OFF.

Accensione: Alla prima accensione, il rilevatore esegue una procedura di auto-test
(indicato dal LED blu lampeggiante). Quando il LED si spegne il rilevatore è
pronto all’uso.

35

310

3

3

3

A
B
C

D
E

36

A B

Modalità AND/OR: “AND" -

doppia tecnologia convenzionale (entrambe le tecnologie

devono essere attivate contemporaneamente per generare un allarme)

“OR" -

se una delle due tecnologie rileva un'attività di intrusione verrà generato un allarme.

3737

Potenziometro microonde: -

Copertura minima (0 m), copertura massima (15 m)

Nota: Ruotando il potenziometro completamente in senso antiorario si spengono le microonde.

3738
3739

N/C - cablaggio normalmente chiuso (SOLO ESEMPLIFICATIVO, VEDERE LE
ISTRUZIONI DELLA CENTRALE)

Cablaggio singola ne linea (SOLO ESEMPLIFICATIVO, VEDERE LE ISTRUZIONI
DELLA CENTRALE)

Cablaggio DEOL (SOLO ESEMPLIFICATIVO, VEDERE LE ISTRUZIONI DELLA CENTRALE)
2 rilevatori doppia ne linea su un ingresso (VEDERE LE ISTRUZIONI DELLA

CENTRALE)

Esempio di raddoppiamento della zona

A
B
C
D

E
F
G
H

Sensibilità (auto/alta) - vedere sezione 6
Modalità 'AND/OR' - vedere sezione 7

LED allarme
Jumper resistenze (sabotaggio/allarme)
Sensore Pyro (NON TOCCARE)
Potenziometro microonde

(regolabile)

Consigli di installazione:

Non oscurare né parzialmente né completamente il campo

visivo del rilevatore con oggetti ingombranti come mobili.

Evitare falsi allarmi:

Alla prima accensione, il rilevatore esegue una procedura di auto-test

(indicata dal LED lampeggiante). Quando il LED si spegne - il rilevatore è pronto all’uso.

1: Evitare di collocare il rilevatore alla luce solare diretta.
2: Non lasciare animali domestici e altri animali nella zona protetta quando il sistema di

allarme è inserito.

3: Non montare il rilevatore vicino a radiatori o caloriferi.
4: Non montare il rilevatore vicino a nestre aperte o prese d’aria.

11

12

314

315

316

13

EN50131-2-2:2008
EN50131-1:2006+A1:2009
PD6662:2010

Sicherheitsstufe (SG) 2
Umweltklasse (EC) II

DEUTSCH

(Grafikverweise)

Technische Daten

Gewährleistung und Konformität

Kontaktinformationen

Model: KX15DT Farbe: Weiß LED-Farben: Orange (Mikrowelle), Blau (Alarm), Grün (PIR)
Gehäuse: 3 mm ABS, 0,4 mm HDPE im Linsenbereich
Detektionsverfahren: Rauscharmer pyroelektrischer Doppelelementsensor + Mikrowellen-Dop-
pler-Sensor PIR-Empndlichkeit: Automatisch (Standard), Hoch, Niedrig
Temperaturausgleich: Digital Detektionsbereich: 15 m (13 m bei EN50131-2-2 und INCERT-Kriterium)
Detektionsgeschwindigkeit: 0,3 - 3,0 m/s Betriebsspannung: 9 - 16 V DC; 13,8 V DC typisch
Leistungsaufnahme: 24mA bei 12 V (min.), 30mA bei 12 V (max.)
Relaisausgang: 50 mA, 60 V DC, 42 VAC (e.) Kontaktwiderstand: <10 Ohm
Montagehöhe: 1,8 - 2,4 m Sabotageschalter: 12 V, 50 mA
Temperatur: -40°C bis 80°C (Lagerung); -10°C bis 40°C (zertiziert); -30°C bis 70°C (nominal)
Zubehör: Wand- und Deckenhalterung Emissionen: EN55022 Klasse B
Störfestigkeit: EN501304

1
2

33

Leiterplatte

Anschlussklemmen
Netzfrequenz

Demontage des KX

Kabelzuführung / Montage

Empndlichkeitseinstellungen:

Empndlichkeitseinstellungen
Hohe Empndlichkeit

34

Halterungsmontageoptionen

Volumetrische 15-m-Linse Abmessungen und Gewicht
Hinweis:

Bei einem System gemäß EN50131-1

(und INCERT) beträgt die maximale Detektionsreichweite 13 m.

EOL-Widerstandsanschlüsse:

Der KX15DQ hat zwei Gruppen von Stiftleisten (siehe Abb.).
Diese Anschlüsse dienen zur Auswahl des Leitungsabschlusswiderstands bei Abwendungen
mit EOL-Verdrahtung.

HINWEIS: Lassen Sie die Anschlüsse auf OFF, wenn keine EOL-Verdrahtung
verwendet wird.

Einschalten: Wenn der Melder erstmals eingeschaltet wird, führt er eine
Selbsttestroutine durch (angezeigt durch eine blinkende blaue LED). Wenn die
LED erlischt, ist der Melder betriebsbereit.

35

310

3

3

A
B
C
D
E

3

6

A
B

AND/OR-Modus: „AND“ –

Konventionelle Dual-Technologie (für einen Alarm müssen

beide Technologien gleichzeitig ausgelöst werden)

"OR

– Wenn eine der beiden Technologien eine Eindringaktivität erkennt, wird ein Alarm

ausgelöst.

3737

Mikrowellen-Potentiometer:

- Minimalbereich (0 m), Maximalbereich (15 m)

Hinweis:

Durch vollständiges Drehen des Potentiometers nach links wird die

Mikrowellenfunktion deaktiviert.

3738

3739

N/C - Normally Closed-Verdrahtung

(NUR BEISPIEL, SIEHE STEUERZENTRALEN-AN-

WEISUNGEN)

Einzel-EOL-Verdrahtung

(NUR BEISPIEL, SIEHE STEUERZENTRALEN-ANWEISUNGEN)

DEOL-Verdrahtung

(NUR BEISPIEL, SIEHE STEUERZENTRALEN-ANWEISUNGEN)

2x DEOL-Melder zu Einzeleingang

(SIEHE STEUERZENTRALEN-ANWEISUNGEN)

Zonenverdoppelung Beispiel

A
B
C
D

E
F
G
H

Empndlichkeit (Autom./Hoch)
– siehe Abschnitt 6

„AND/OR“-Modus – siehe Abschnitt 7

Alarm-LED
Widerstandsanschlüsse

(Sabotage/Alarm)
Pyro-Sensor (NICHT BERÜHREN)

Mikrowellen-Potentiometer
(Justierung)

Installationshinweise:

Das Sichtfeld des Melders darf weder ganz noch teilweise durch

große Gegenstände wie Möbel verstellt werden.

Vermeidung von Fehlalarmen:

Wenn der Melder erstmals eingeschaltet wird, führt er
eine Selbsttestroutine durch, die durch blinkende LEDs angezeigt wird. Wenn die LEDs
erlöschen, ist der Melder betriebsbereit.
1: Platzieren Sie den Melder nicht in direktem Sonnenlicht. 2: Nach Scharfschaltung des
Alarmsystem dürfen sich keine Haustiere (oder andere Tiere) mehr frei bewegen.

3: Montieren Sie den Melder nicht in der Nähe von Heizkörpern oder -strahlern.
4: Montieren Sie den Melder nicht in der Nähe eines geöneten Fensters oder Luftschachts.

11

12

314

315

316

3

13

Dieses Produkt wird mit unseren standardmäßigen Gewährleistungsbedingungen verkauft und
hat eine 5-jährige Gewährleistung hinsichtlich Fertigungsmängeln. Weitergehende
Informationen hierzu nden Sie unter: www.pyronix.com/warranty

Die Konformitätserklärung und sonstige Konformitätsdokumentation nden Sie unter:

www.pyronix.com/product-compliance.php

Secure Holdings, Pyronix Ltd,
Braithwell Way, Hellaby,
Rotherham, South Yorkshire
S66 8QY

In der Europäischen Gemeinschaft verkaufte Elektroartikel sollten am Ende ihrer Nutzungsdauer
nicht im Hausmüll entsorgt werden, sondern bei den dafür vorgesehenen Annahmestellen
abgegeben werden. Informieren Sie sich bei der zuständigen Behörde oder Ihrem Händler über
die Recyclingmöglichkeiten in Ihrem Land. Dieses Produkt ist für
die Benutzung in Wohnbereichen, Geschäfts- und
Gewerbebereichen sowie in der Leichtindustrie zugelassen.

Website: www.pyronix.com

 0845 6434 999 (UK). [phone]  [e-mail]  www.pyronix.com Pyronix Limited, Pyronix House, Braithwell Way, Hellaby, Rotherham, S66 8QY, UK

KX15DT

Detector PIR digital con tecnología dual, 15 m

KX15DT

Цифровой пассивный ИК-извещатель с поддержкой двух технологий и диапазоном 15 м

KX15DT

Dualny cyfrowy czujnik 15 m PIR

KX15DT

Detetor PIR digital de dupla tecnologia de 15 m

EN50131-2-2:2008
EN50131-1:2006+A1:2009
PD6662:2010

Certificado Grado 2
Clase ambiental II

ESPAÑOL

(Leyenda del diagrama)

Especificaciones técnicas

Garantía y cumplimiento

Información de contacto

Este producto se vende con sujeción a nuestras condiciones de garantía estándar y está
garantizado frente a defectos de fábrica durante un periodo de cinco años. Para más información
sobre la garantía visite: www.pyronix.com/warranty

La declaración de conformidad así como la documentación de cumplimiento adicional pueden
consultarse en: www.pyronix.com/product-compliance.php

Secure Holdings, Pyronix Ltd,
Braithwell Way, Hellaby,
Rotherham, South Yorkshire
S66 8QY

Para productos eléctricos vendidos dentro del territorio de la Unión Europea. Una vez nalizada
la vida útil de los productos electrónicos, no pueden tirarse
junto con los residuos domésticos. Recicle allí donde disponga
de instalaciones para hacerlo. Consulte a las autoridades locales
o a su vendedor para obtener asesoramiento sobre el reciclaje
en su país. Está permitido el uso de este producto en viviendas,
comercios e industria ligera.

Sitio web: www.pyronix.com

Modelo: KX15DT Color: Blanco Colores del LED : Naranja (microondas), Azul (alarma), Verde (PIR)
Cubierta: 3 mm ABS, 0,4 mm HDPE en el área de las lentes
Método de detección: Sensor piroeléctrico de elemento doble y bajo ruido, y sensor doble
de microondas Sensibilidad del PIR: Automática (predeterminada), Alta
Compensación de temperatura: Digital Campo de detección: 15 m (13 m de conformidad con
la normativa EN50131-2-2 y el criterio INCERT) Velocidad de detección: 0,3 - 3,0 m/s
Voltaje operativo: 9 - 16 VCC 13,8 VCC típico
Consumo de corriente: 24 mA a 12 V (Mín), 30 mA a 12 V (Máx)
Salida de relé: 50 mA 60 VCC, 42 VCA (RMS) Resistencia de contacto: < 10 ohms
Altura de montaje: 1,8 - 2,4 m Interruptor de seguridad: 12 V 50 mA
Temperatura: -40 °C a 80 °C (almacenamiento) -10 °C a 40 °C (certicada) -30 °C a 70 °C (nominal)
Accesorios: Soportes para pared y techo Emisiones: EN55022 Clase B Inmunidad: EN50130-4

1
2

33

Placa de circuito impreso (PCB, por sus siglas en inglés)

Terminales
Frecuencia de red

Desmontaje del KX

Introducción de los cables/montaje

Ajustes de sensibilidad:

Sensibilidad automática (predeterminada)

Sensibilidad alta

34

Opciones de montaje del soporte

Lentes volumétricas, 15 m. Dimensiones y peso
Nota:

En un sistema EN50131-1 (e INCERT)

el campo de detección máxima es de 13 m.

Cabezales de resistencia de n de línea (EOL, por sus siglas en inglés): El modelo

KX15DQ tiene 2 líneas de cabezales (como se muestra en la imagen). Se utilizan para
seleccionar la resistencia de Final de Línea de las aplicaciones de cableado EOL (nal de línea).

NOTA: Si no usa un cableado nal de línea, ponga los cabezales en modo
OFF (DESACTIVADOS).

Encendido: La primera vez que se active/encienda el detector, realizará unas
pruebas de autovericación (se indicarán por medio de un LED azul
parpadeante). Cuando el LED se apague, el detector estará listo para usar.

35

310

3

3

A

B
C

D
E

36

A
B

Modo AND/OR (Y/O): «AND» - Tecnología convencional dual (es necesario activar ambas

tecnologías a la vez para generar la alarma)

«OR» - Incluso si una sola tecnología detecta un intruso, se generará la alarma.

3737

Potenciómetro microondas: - Campo mínimo (0 m), campo máximo (15 m)
Nota: Si gira el potenciómetro en el sentido contrario a las agujas del reloj, se apagarán las

ondas microondas.

3738

3739

N/C - Cableado normalmente cerrado (SOLAMENTE A MODO DE EJEMPLO,

CONSULTE LAS INSTRUCCIONES DEL PANEL DE CONTROL)

Cableado único nal de línea (SOLAMENTE A MODO DE EJEMPLO, CONSULTE LAS

INSTRUCCIONES DEL PANEL DE CONTROL)

Cableado DEOL (SOLAMENTE A MODO DE EJEMPLO, CONSULTE LAS INSTRUCCIONES

DEL PANEL DE CONTROL)

2 X doble detector de nal de línea a una entrada (SOLAMENTE A MODO DE

EJEMPLO, CONSULTE LAS INSTRUCCIONES DEL PANEL DE CONTROL)
Ejemplo de duplicación de zona

A
B
C

D

E
F

G
H

Sensibilidad (Automática/alta) ­Consultar la sección 6
‘Modo «AND/OR» (Y/O) ­Consultar la sección 7

Alarma LED
Cabezales de resistencia

(Seguridad/alarma)
Sensor Pyro (NO TOCAR)

Potenciómetro microondas (ajustar)

Consejos de instalación:

No obstaculice el campo de visión del detector parcial o

completamente con grandes objetos como, por ejemplo, muebles.

Cómo evitar falsas alarmas: La primera vez que se active/encienda el detector, realizará

unas pruebas de autovericación (se indicarán por medio de una luz LED azul
parpadeante). Cuando se apague, el detector estará listo para usar.

1: Evite que al detector le de la luz del sol directamente.
2: No deje que a sus mascotas sueltas mientras que la alarma está conectada.
3: No coloque el detector cerca de calentadores o radiadores.
4: No coloque el detector cerca de ventanas abiertas o rendijas de ventilación.

11

12

314

315

316

3

13

EN50131-2-2:2008
EN50131-1:2006+A1:2009
PD6662:2010

Grau de segurança 2
Classe ambiental II

PORTUGUÊS

(Referências de diagramas)

Especificações técnicas

Garantia e conformidade

Informações de contacto

Este produto é vendido de acordo com as condições da garantia padrão e está abrangido por
uma garantia contra defeitos de fabrico por um período de cinco anos. Para obter informações
adicionais sobre a garantia, visite: www.pyronix.com/warranty

Pode consultar a declaração de conformidade e documentação
de conformidade adicional em:

www.pyronix.com/product-compliance.php

Secure Holdings, Pyronix Ltd,
Braithwell Way, Hellaby,
Rotherham, South Yorkshire
S66 8QY

No caso de produtos elétricos vendidos na Comunidade Europeia. No nal da vida útil dos
produtos elétricos, não os deite fora juntamente com o lixo
doméstico. Recicle-os, entregando-os nos pontos de recolha
de equipamentos elétricos existentes. Consulte a sua
autoridade local ou revendedor para obter informações sobre a
reciclagem no seu país. Este produto está aprovado para
utilização em ambientes residenciais, comerciais e de indústria
ligeira.

Website: www.pyronix.com

Modelo: KX15DT Cor: branco Cores do LED: cor de laranja (Micro-ondas), azul (Alarme), verde (PIR)
Cobertura: ABS de 3 mm, PEAD de 0,4 mm na área da lente
Método de deteção: sensor piroelétrico de dois elementos de baixo ruído e sensor Doppler de

micro-ondas

Sensibilidade do PIR: automática (predenição), alta Compensação de temperatura: digital
Raio de deteção: 15 m (13 m de acordo com os critérios da norma EN50131-2-2 e INCERT)
Velocidade de deteção: 0,3 - 3,0 m/s Tensão de operação: 9 - 16 V CC 13,8 V CC normal
Consumo de corrente: 24 mA a 12 V (mín.), 30mA a 12 V (máx.)
Saída do relé: 50 mA 60 V CC, 42 V CA (RMS) Resistência de contacto: < 10 ohms
Altura de montagem: 1,8 - 2,4 m Interruptor de tamper: 12 V 50 mA
Temperatura: -40 °C a 80 °C (armazenamento) -10 °C a 40 °C (certicada) -30 °C a 70 °C (nominal)
Acessórios: suportes de parede e teto Emissões: EN55022 Classe B Imunidade: EN501304

1
2

33

A placa de circuito impresso

Terminais

Frequência da rede

Desmontagem do KX

Montagem/entrada do cabo

Denições de sensibilidade: Sensibilidade automática (predenição)

Alta sensibilidade

34

Opções de montagem do suporte

A lente volumétrica de 15 m. Dimensões e peso
Nota:

Num sistema EN50131-1 (e INCERT), o

alcance de deteção máximo é 13 m.

Coletores de resistência de m de linha (EOL):

o KX15DQ tem dois conjuntos de pinos
de coletor (tal como ilustrado). Estes coletores são utilizados para selecionar a resistência de
m de linha para aplicações de cablagem EOL.

NOTA: se não for utilizada cablagem EOL, mantenha os coletores desligados.

Ligação: quando o detetor é ligado pela primeira vez, passa por uma rotina de
autoteste (indicada pelo LED azul intermitente). Quando o LED apagar, o detetor
está pronto para ser utilizado.

35

310

3

3

3

A
B

C

D

E

36

A
B

Modo "AND/OR": "AND" -

Dupla tecnologia convencional (ambas as tecnologias têm de

ser ativadas em simultâneo para gerar um alarme)

“OR” -

Se qualquer uma das tecnologias detetar atividade de um intruso, será gerado um alarme.

3737

Potenciómetro de micro-ondas: -

Alcance mínimo (0 m), alcance máximo (15 m)

Nota:

se rodar o potenciómetro totalmente para a esquerda, o micro-ondas é desligado.

3738
3739

N/F - Cablagem normalmente fechada

(APENAS EXEMPLO, VER AS INSTRUÇÕES DO

PAINEL DE CONTROLO)

Cablagem de m de linha simples

(APENAS EXEMPLO, VER AS INSTRUÇÕES DO

PAINEL DE CONTROLO)

Cablagem de m de linha duplo (DEOL)

(APENAS EXEMPLO, VER AS INSTRUÇÕES DO

PAINEL DE CONTROLO)

Dois detetores de m de linha duplo para uma entrada

(VER AS INSTRUÇÕES DO
PAINEL DE CONTROLO)
Exemplo de duplicação de zonas

A
B

C

D
E
F
G
H

Sensibilidade (automática/alta)

- ver secção 6

Modo "AND/OR" - ver secção 7

LED de alarme

Coletores de resistência (tamper/alarme)

Sensor piroelétrico (NÃO TOCAR)

Potenciómetro de micro-ondas (regular)

Sugestões de instalação:

não escureça parcial ou totalmente o campo de visão do

detetor com objetos de grande dimensão, tais como móveis.

Evitar falsos alarmes:

quando o detetor é ligado pela primeira vez, passa por uma rotina
de autoteste, indicada pelos LEDs intermitentes. Quando apagarem, o detetor está pronto
para ser utilizado.
1: Evite colocar o detetor sob a luz solar direta. 2: Não deixe animais domésticos e outros
animais movimentarem-se livremente enquanto o sistema de alarme estiver ativado.

3: Não instale o detetor perto de aquecedores ou radiadores.
4: Não instale o detetor perto de janelas abertas ou entradas/saídas de ventilação.

11

12

314

315

3

16

13

EN50131-2-2:2008
EN50131-1:2006+A1:2009
PD6662:2010

Класс безопасности (SG) 2
Класс окружающей среды (EC) II

РУССКИЙ

(пояснения к схемам)

Технические характеристики

Гарантия и соответствие

Контактная информация

Данное изделие продается при условии соблюдения наших условий стандартной
гарантии. На него распространяется гарантия от дефектов изготовления в течение пяти
лет. Дополнительная информация о гарантии: www.pyronix.com/warranty
С декларацией о соответствии и другими документами о соответствии можно
ознакомиться по адресу: www.pyronix.com/product-compliance.php

Secure Holdings, Pyronix Ltd,
Braithwell Way, Hellaby,
Rotherham, South Yorkshire
S66 8QY

Для электротехнических изделий, продаваемых на территории Европейского
сообщества. По окончании срока службы не выбрасывайте электротехнические изделия
с бытовым мусором. Отправляйте их на переработку. Информацию о переработке в
вашей стране можно получить в местных органах власти
или у розничного продавца. Данное изделие
предназначено для использования в жилых и
коммерческих помещениях, а также на объектах легкой
промышленности.

Веб-сайт: www.pyronix.com

Модель: KX15DT Цвет: белый Цвета индикаторов: оранжевый (микроволновой датчик),
синий (сигнализация), зеленый (пассивный ИК-датчик)
Корпус: 3 мм пластика на основе акрилонитрила, бутадиена и стирола, 0,4 мм полиэтилена
высокой плотности в области объектива Способ обнаружения: малошумящий
двухэлементный пироэлектрический датчик и микроволновой доплеровский датчик

Чувствительность пассивного ИК-датчика: авто (по умолчанию), высокая
Температурная компенсация: цифровая Диапазон обнаружения: 15 м (13 м по критериям

EN50131-2-2 и INCERT) Скорость обнаружения : 0,3–3,0 м/с Рабочее напряжение: 9–16 В пост.
тока, 13,8 В пост. тока типичное Ток потребления: 24 мА при 12 В (мин.), 30 мА при 12 В (макс.)

Релейный выход: 50 мА, 60 В пост. тока, 42 В перем. тока (ср. квадр.)
Сопротивление контактов: < 10 Ом Монтажная высота: 1,8–2,4 м
Переключатель противовзломной защиты: 12 В, 50 мА Температура: от –40 до 80 °C (хранение),

от –10 до 40 °C (сертифицированная), от –30 до 70 °C (номинальная)

Дополнительные принадлежности: кронштейны для установки на стену и потолок
Выбросы: EN55022, класс B Невосприимчивость: EN501304

1
2

33

Печатная плата

Разъемы
Промышленная частота

Разборка KX

Кабельные вводы/монтаж

Параметры
чувствительности:

Автоматическая
чувствительность
(по умолчанию)

Высокая
чувствительность

34

Варианты установки кронштейнов

Объемный объектив с диапазоном 15 м. Размеры и масса
Примечание.

В системе EN50131-1 (и INCERT)

максимальный диапазон обнаружения — 13 м.

Головки концевых резисторов:

KX15DQ имеет 2 набора контактов головок
(показано на схеме). Эти головки используются для выбора концевого сопротивления
для концевой проводки.

Примечание. Если концевая проводка не используется, оставьте эти
головки отключенными.

Пример удвоения зоны: при первом включении питания извещатель
приходит процедуру самотестирования (на что указывает мигающий сигнал
синего индикатора). Когда этот индикатор перестает мигать, извещатель
готов к использованию.

35

310

3

3

3

A
B
C

D
E

36

A B

Режим «И/ИЛИ»: «И»

— обычный режим с двумя технологиями (для срабатывания

сигнализации необходимо, чтобы сработали обе)

«ИЛИ»

— сигнал тревоги подается при обнаружении вторжения с помощью любой из

технологий.

3737

Микроволновый потенциометр:

- минимальный диапазон (0 м), максимальный

диапазон (15 м)

Примечание.

Если повернуть потенциометр против часовой стрелки до конца,

отключается микроволновой датчик.

3738

3739

Н/З — нормально замкнутая проводка

(ТОЛЬКО ПРИМЕР, СМ. ИНСТРУКЦИИ

ДЛЯ ПАНЕЛИ УПРАВЛЕНИЯ)

Одиночная концевая проводка

(ТОЛЬКО ПРИМЕР, СМ. ИНСТРУКЦИИ ДЛЯ

ПАНЕЛИ УПРАВЛЕНИЯ)

Проводка DEOL

(ТОЛЬКО ПРИМЕР, СМ. ИНСТРУКЦИИ ДЛЯ ПАНЕЛИ УПРАВЛЕНИЯ)

2 двойных концевых извещателя к одному входу

(СМ. ИНСТРУКЦИИ ДЛЯ
ПАНЕЛИ УПРАВЛЕНИЯ)
Пример удвоения зоны

A
B
C

D

E
F

G

H

Чувствительность
(авто/высокая), см. раздел 6
Режим «И/ИЛИ», см. раздел 7

Светодиодный индикатор
сигнализации

Головки резисторов
(противовзломная
защита/сигнализация)
Пироэлектрический датчик
(НЕ КАСАТЬСЯ)

Микроволновый
потенциометр (регулир.)

Советы по установке:

не закрывайте поле зрения извещателя (даже частично),

крупными предметами, например мебелью.

Как избежать ложных сигналов тревоги:

при первом включении питания
извещатель приходит процедуру самотестирования, на что указывает мигающие
сигналы индикаторов. Если индикаторы погасли, извещатель готов к использованию.

1: Не устанавливайте извещатель под прямыми солнечными лучами.
2: Не позволяйте домашним животным свободно бродить при включенной охранной

сигнализации.
3: Не устанавливайте извещатель рядом с нагревательными приборами и
радиаторами.
4: Не устанавливайте извещатель рядом с открытыми окнами или вентиляционными
отверстиями.

11

12

314

315

16

13

Informacje kontaktowe

3

16

EN50131-2-2:2008
EN50131-1:2006+A1:2009
PD6662:2010

Stopień bezpieczeństwa (SG) 2
Klasa środowiskowa (EC) II

POLSKI

(Odniesienia do schematu)

Specyfikacja techniczna

Gwarancja i zgodność

Ten wyrób jest sprzedawany zgodnie z naszymi standardowymi warunkami gwarancji i jest
objęty gwarancją dotyczącą wad produkcyjnych przez okres pięciu lat. Dodatkowe informacje
odnośnie do gwarancji można uzyskać na stronie: www.pyronix.com/warranty
Deklaracja zgodności oraz dodatkowa dokumentacja zgodności są dostępne na stronie:

www.pyronix.com/product-compliance.php

Secure Holdings, Pyronix Ltd,
Braithwell Way, Hellaby,
Rotherham, South Yorkshire
S66 8QY

Dla wyrobów elektrycznych sprzedawanych na terytorium Wspólnoty Europejskiej. Po zakończeniu
okresu eksploatacji wyrobów elektrycznych nie wolno ich usuwać
razem z odpadami domowymi. W miarę możliwości należy je
przekazać do recyklingu. Możliwości recyklingu dostępne w
Państwa kraju można sprawdzić w lokalnym urzędzie lub u
dystrybutora. Ten wyrób został zatwierdzony do użytku w
środowisku mieszkalnym, handlowym oraz w przemyśle lekkim.

Witryna internetowa: www.pyronix.com

Model: KX15DT Kolor: Biały Kolory LED: Pomarańczowy (mikrofale), Niebieski (alarm),
Zielony (PIR) Obudowa: 3 mm ABS, 0,4 mm HDPE w obszarze soczewki
Sposób detekcji: Niskoszumowy dwuelementowy czujnik piroelektryczny i mikrofalowy czujnik
Dopplera Czułość PIR: Auto (domyślnie), Wysoka Kompensacja temperatury: Cyfrowa

Zasięg wykrywania: 15 m (13 m zgodnie z kryteriami EN50131-2-2 i INCERT)
Prędkość detekcji: 0,3 - 3,0 m/s Napięcie robocze: 9 - 16 V DC, typowo 13,8 V DC
Pobór prądu: 24 mA przy 12 V (min.), 30 mA przy 12 V (maks.)
Wyjście przekaźnika: 50 mA 60 V DC, 42 VAC (wart. skuteczna) Rezystancja styku: < 10 omów
Wysokość montażu: 1,8 - 2,4 m Wskaźnik manipulacji: 12 V 50 mA
Temperatura: -40°C do 80°C (przechowywanie) -10°C do 40°C (certykowany)

-30°C do 70°C (nominalnie)
Akcesoria: Wsporniki ścienne i sutowe Emisje: EN55022 klasa B Odporność: EN501304

1
2

33

Płytka obwodów drukowanych (POD)

Zaciski
Częstotliwość zasilania

Demontaż KX

Wejście kabla/montaż

Ustawienia czułości:

Czułość automatyczna (domyślnie) Wysoka czułość

34

Opcje montażu wspornika

Soczewka objętościowa 15 m. Wymiary i masa
Uwaga:

W systemie EN50131-1 (i INCERT)

maksymalna detekcja wynosi 13 m.

Listwy złącza rezystora na końcu linii:

KX15DQ ma 2 zestawy listew złącza szpilkowego
(jak pokazano). Te listwy złącza są wykorzystywane do ustawiania rezystancji na końcu linii
dla zastosowań okablowania końca linii.

UWAGA: Jeżeli okablowanie końca linii nie jest używane, pozostawić
listwy złącza wyłączone.

Włączanie: Po pierwszym włączeniu czujnika przeprowadzi on procedurę
autodiagnostyczną (sygnalizowaną migającą niebieską diodą LED). Po zgaśnięciu
LED czujnik jest gotowy do użycia.

35

310

3

3

3

A

B

C
D

E

36

A

B

Tryb ORAZ/LUB: "ORAZ" -

Konwencjonalny i Dual-Tech (obie technologie muszą zostać

uruchomione równocześnie, aby wygenerować alarm)

"LUB" -

Jeżeli któraś z pojedynczych technologii wykryje aktywność intruza, zostanie

wygenerowany alarm.

3737

Potencjometr mikrofalowy: - Zakres minimalny (0 m), zakres maksymalny (15 m)
Uwaga:

Obrót potencjometru całkowicie w lewo wyłącza czujnik mikrofalowy.

3738
3739

N/Z - normalnie zamknięte okablowanie

(TYLKO PRZYKŁAD, PATRZ INSTRUKCJE

NA PANELU STEROWANIA)

Pojedyncze okablowanie końca linii

(TYLKO PRZYKŁAD, PATRZ INSTRUKCJE NA

PANELU STEROWANIA)

Okablowanie DEOL

(TYLKO PRZYKŁAD, PATRZ INSTRUKCJE NA PANELU STEROWANIA)

2x podwójne czujniki końca linii do jednego wejścia

(PATRZ INSTRUKCJE NA
PANELU STEROWANIA)
Przykład dublowania strefy

A
B
C

D

E
F

G
H

Czułość (Auto/Wysoka) ­patrz rozdział 6

Tryb 'ORAZ/LUB' - patrz rozdział 7

LED Alarmu
Listwy złącza rezystora

(manipulacja/alarm)
Czujnik piro (NIE DOTYKAĆ)
Potencjometr mikrofalowy

(regulacja)

Wskazówki dotyczące instalacji:

Nie zasłaniać częściowo ani całkowicie pola widzenia

czujnika dużymi obiektami, takimi jak meble.

Unikanie fałszywych alarmów:

Po pierwszym włączeniu czujnika przeprowadzi on
procedurę autodiagnostyczną (sygnalizowaną migającymi diodami LED). Po zgaśnięciu
diod czujnik jest gotowy do użycia.

1: Unikać umieszczania czujnika w miejscu bezpośrednio oświetlanym przez słońce.
2: Nie dopuszczać, aby po uzbrojeniu alarmu w obrębie jego działania przemieszczały się

swobodnie zwierzęta domowe i inne.

3: Nie montować czujnika w pobliżu źródeł ciepła lub grzejników.
4: Nie montować czujnika w pobliżu otwartych okien lub wywietrzników.

11

12

314

315

13

The following languages are available online via the QR code: Bulgarian, Czech, Danish, German, Greek, Spanish, Finnish, French, Croatian, Hungarian, Italian, Dutch, Norwegian, Polish, Portuguese, Romanian, Russian, Slovak, Slovenian, Serbian, Swedish
