(FR)

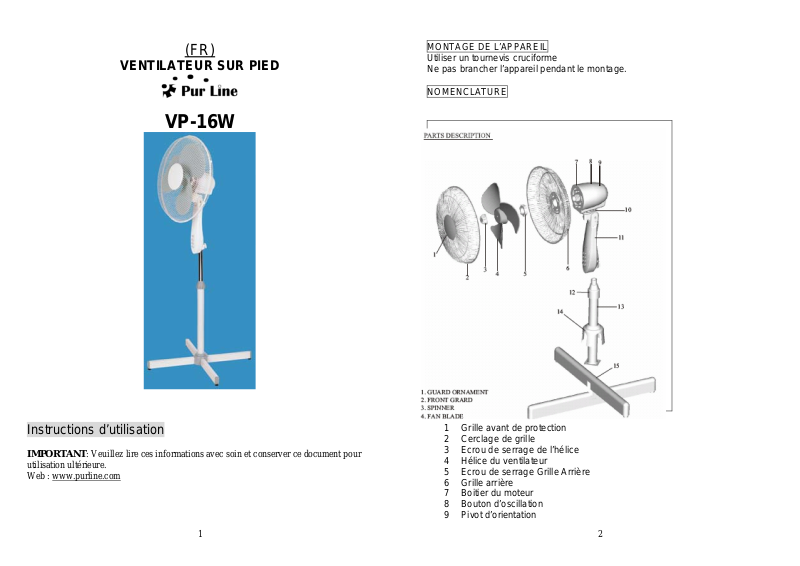

VENTILATEUR SUR PIED

MONTAGE DE L’APPAREIL
Utiliser un tournevis cruciforme
Ne pas brancher l’appareil pendant le montage.

VP-16W

NOMENCLATURE

Instructions d’utilisation

IMPORTANT: Veuillez lire ces informations avec soin et conserver ce document pour
utilisation ultérieure.
Web : www.purline.com

1

1 Grille avant de protection
2 Cerclage de grille
3 Ecrou de serrage de l’hélice
4 Hélice du ventilateur
5 Ecrou de serrage Grille Arrière
6 Grille arrière
7 Boitier du moteur
8 Bouton d’oscillation
9 Pivot d’orientation

2

10 Bras de support
11 Boîtier de commande
12 Capuchon du mât
13 Mât
14 Couvre pieds (base)
15 Pieds en croix.

1. Assemblage de la base

* Placer les éléments en croix de telle sorte que les trous soient bien ajustés
* Insérer les 3 vis à fond
* Faire descendre le capuchon du mât et l’emboîter sur la croix.

2. Montage des grilles

* Monter la grille arrière sur le moteur en faisant coïncider les 3 ergots de la partie

frontale du moteur avec les 3 trous de la grille et la serrer avec l’écrou de

plastique de la grille.
* Monter l’hélice puis l’écrou bloquant.
* Monter la grille avant.
* Serrer fermement la vis de blocage de l’anneau plastique qui entoure les grilles.

UTILISATION

1) Contrôle de la vitesse (Fig7)

- Le contrôle de la vitesse se fait par sélection des boutons poussoirs sur le
boîtier.

- La position “O” marque l’arrêt.

- L’appareil comporte 3 vitesses croissantes de 1 à 3.

2) Contrôle de l’oscillation (Fig8)

- Appuyer sur le bouton oscillation pour permettre une oscillation latérale.

- Appuyer sur la tête de l’appareil pour en changer l’angle d’inclinaison.

- Desserrer le bouton de réglage de la hauteur, ajuster le mât à la hauteur qui

vous convient,

(le mât est composé d’un tube intérieur et d’un tube extérieur) bien resserrer le

bouton de réglage.

CONSIGNES DE SECURITE
Lors de l’utilisation de tout appareil électrique, certaines règles essentielles de

sécurité doivent être respectées, afin de réduire tout risque d’incendie,
d’électrocution ou de blessures.

1) Lire toutes les consignes avec attention et conserver la notice.

2) Ne jamais toucher les éléments en mouvement.

3) S’assurer que l’appareil sera branché sur un prise murale du secteur 2 20­240V ~ 50Hz 10/16A avec mise à terre. Il ne faut pas brancher l’appareil
pendant l’assemblage.

4) Placer l’appareil sur une surface plane et horizontale afin d’assurer une
bonne stabilité.

5) Pour éviter tout risque d’électrocution ne jamais mettre le cordon
d’alimentation, la prise, ou l’appareil dans l’eau ou dans tout autre liquide.

6) Ne pas laisser à la portée des enfants, ne jamais laisser l’appareil sans
surveillance en présence d’enfants.

7) Ne jamais faire fonctionner l’appareil sans avoir monté et serré la vis de
blocage de la grille afin de ne pas risquer l’ouverture de la grille pendant que
le ventilateur fonctionne. Il ne faut jamais utiliser l’appareil avec une hélice
cassée ou endommagée.

8) S’assurer que l’appareil est débranché avant toute opération de nettoyage ou
d’entretien. Ne toucher le cordon d’alimentation ou la prise qu’avec des
mains sèches.

9) Ne jamais utiliser l’appareil si le cordon électrique ou la prise sont
défectueux.. Ne jamais utiliser l’appareil s’il présente un mauvais
fonctionnement ou s’il a été endommagé de quelque manière que ce soit.
Renvoyer l’appareil au service compétent pour réparation. De même le
cordon d’alimentation ne peut être remplacé que par un technicien qualifié :
fabricant, service après-vente…et ceci pour éviter tout danger.

10) Ne pas utiliser en plein air. Utiliser cet appareil dans un endroit sec.

11) Ne pas poser l’appareil au bord d’une table. Ne pas mettre en contact avec
une surface chaude.

12) Ne pas placer cet appareil auprès ou sur un appareil de chauffage.

13) Ne pas utiliser cet appareil pour un autre usage que celui auquel il est
destiné.

14) Avant de brancher l’appareil vérifier que le voltage et la fréquence spécifiés
(220-240V ~ 50Hz) correspondent bien à ceux de votre installation
électrique.

NE JAMAIS IMMERGER

REPARATIONS

- Il ne faut jamais essayer de réparer soi-même cet appareil.
TOUTE REPARATION DOIT ETRE EFFECTUEE UNIQUEMENT PAR UN
TECHNICIEN OU UN SERVICE APRES-VENTE.

3

Conserver cette notice d’utilisation pour pouvoir la consulter si nécessaire.

GARANTIE :
2 ans à partir de la date d’achat.
