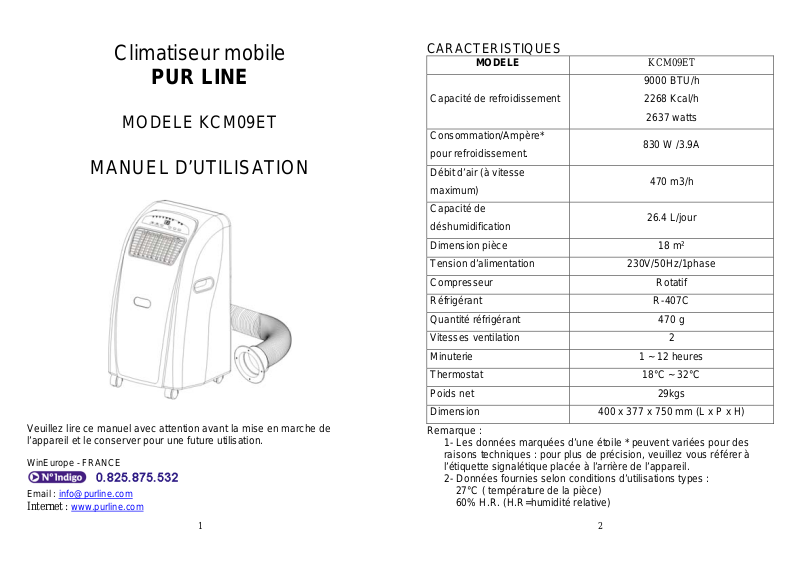

PURLINE KCM 09 User Manual [fr]

Climatiseur mobile

CARACTERISTIQUES

MODELE

KCM09ET

PUR LINE

Capacité de refroidissement

9000 BTU/h
2268 Kcal/h

2637 watts

MODELE KCM09ET

Consommation/Ampère*

MANUEL D’UTILISATION

pour refroidissement.
Débit d’air (à vitesse
maximum)
Capacité de
déshumidification
Dimension pièce 18 m²
Tension d’alimentation 230V/50Hz/1phase
Compresseur Rotatif
Réfrigérant R-407C
Quantité réfrigérant 470 g
Vitesses ventilation 2

830 W /3.9A

470 m3/h

26.4 L/jour

Veuillez lire ce manuel avec attention avant la mise en marche de
l’appareil et le conserver pour une future utilisation.

WinEurope - FRANCE

Email : [e-mail]

Internet : www.purline.com

1

Minuterie 1 ~ 12 heures
Thermostat 18°C ~ 32°C
Poids net 29kgs
Dimension 400 x 377 x 750 mm (L x P x H)

Remarque :

1- Les données marquées d’une étoile * peuvent variées pour des
raisons techniques : pour plus de précision, veuillez vous référer à
l’étiquette signalétique placée à l’arrière de l’appareil.
2- Données fournies selon conditions d’utilisations types :
27°C ( température de la pièce)
60% H.R. (H.R=humidité relative)

2

AVANT TOUTE UTILISATION

ATTENTION

Brancher l’appareil directement dans une
prise de courant avec mise à la terre, ayant
une tension d’alimentation correcte. (Veuillez
vous référer à l’étiquette se trouvant sur le
côté arrière de l’appareil.)

Ne pas utiliser cet appareil pour un autre
usage que celui indiqué dans ce manuel.

Toujours placer l’appareil sur une surface
stable, plane, ferme en position verticale.
(FIG.1)

Ne pas obstruer les grilles d’arrivée et sortie
d’air. (FIG.2)

Ne pas utiliser l’appareil dans une pièce
humide comme la salle de bain ou la
buanderie. (FIG.3)

Laisser au moins 50 cm entre l’appareil et les
murs, meubles et rideaux ou tout autre objet.
Ne rien poser sur l’appareil.(FIG.4)

Ne pas toucher l’appareil avec des mains
humides ou mouillées lorsque vous êtes nu­pieds.

Ne pas laisser de substances chimiques
entrer en contact avec l’appareil.

Ne pas utiliser l’appareil en présence de
substances inflammables comme l’alcool, les
insecticides, l’essence, etc.

Ne pas utiliser la prise électrique pour
éteindre l’appareil. Toujours utiliser
l’interrupteur sur le tableau de bord.

Eteindre et débrancher l’appareil lorsqu’il ne
fonctionne pas.

Toujours éteindre puis débrancher la prise
électrique avant de nettoyer l’appareil.

Lorsque l’appareil fonctionne surveiller les
enfants, les animaux de compagnie. Ils n’ont
pas conscience du danger que peut
représenter un appareil électrique.

AVANT TOUTE UTILISATION (suite)

Si la prise électrique est différente de la fiche mâle, il faut faire appel à un
électricien qualifié pour la remplacer. Evitez d’utiliser un adaptateur de
prises, des douilles multiples et /ou des rallonges électriques. Si leur
utilisation est indispensable, assurez-vous de leur conformité pour garantir
votre sécurité.

Ne pas tirer sur le câble d’alimentation, ni le placer près d’une source de
chaleur : toujours le dérouler complètement afin d’éviter une dangereuse
surchauffe.

Si le cordon d’alimentation est endommagé, il doit être remplacé par une
personne qualifiée afin d’écarter tout danger.

Ne jamais utiliser l’appareil sans le filtre.
Eteindre puis débrancher l’appareil lorsqu’il n’est pas utilisé.
Cet appareil doit être utilisé en intérieur uniquement.

3

4

LE FABRICANT DECLINE TOUTE RESPONSABILITE, SI LES
INSTRUCTIONS CI-DESSUS NE SONT PAS RESPECTEES.

Pour une efficacité maximum :

• Veuillez utiliser l’appareil dans une pièce à la superficie
appropriée :18m². et d’un volume de 50 m3.(Vous référez au
Chapitre CARACTERISTIQUES.)

• Ne pas placer le climatiseur près de meubles ou d’objets pouvant
entraver le « courant atmosphérique ».

• Garder les volets / rideaux fermés durant les heures les plus
ensoleillées de la journée.

• Fermer portes et fenêtres.

• Fermer ou boucher les conduits des cheminées ou tout autre

orifice afin que l’air frais ne puisse s’échapper.

• Garder les filtres propres.

• Positionnez la commande de l’appareil à la vitesse maximum lors

de sa première utilisation, puis ajustez-le au niveau de
rafraîchissement souhaité.

COMPOSANTS DE L’APPAREIL

Avant Arrière

Avant

1- Tableau de bord
2- Sortie d’ air frais
3- Poignée
4- Roulettes

Accessoires

10 – Adaptateur vers l’intérieur,
pour insertion du tuyau à
l’arrière du climatiseur
11 – Adaptateur vers l’extérieur,
pour insertion du tuyau dans la
mousse(ou dans l’orifice fait
dans le mur ou la vitre)
12- Tuyau d’évacuation
13 - Mousse pour combler
l’espace
14 - Mousse pour combler
l’espace d’ouverture vers
l’extérieur
15 - Cache pour couvrir orifice
dans le mur ou la vitre.
16- Tuyau pour drainage
continu
17 - Bac à eau
18 - Filtre à charbon actif
19 -Télécommande

Arrière

5- Filtre à air
6- Entrée d’air
7- Sortie d’air
8- Range-cordon
9- Obturateur eau/point de

drainage

5

6

INSTALLATION

Montage de l’appareil

Cet appareil est un CLIMATISEUR MOBILE. Il peut être déplacé de pièce
en pièce, de ce fait l’air rafraîchissant peut vous suivre partout. Le
montage est facile, il se fait auprès d’une fenêtre ou d’un mur.
Veuillez vous référer aux schémas suivants :

1- Installation avec utilisation des mousses adaptables

Fig.5

Blocs

mousses

adaptables

- Monter le tuyau d’évacuation sur l’adaptateur fixé sur la mousse pour

évacuer l’air chaud vers l’extérieur.

- Si la mousse est trop large, la couper afin de l’ajuster à la fenêtre.

2- Installation avec l’adaptateur pour fenêtre

adaptateur circulaire
de fenêtre

- Faire un orifice de 130mm de diamètre dans le mur ou la vitre, pour y
installer l’adaptateur circulaire.

- Introduire le tuyau d’évacuation dans l’orifice du mur ou de la fenêtre puis
de l’extérieur installer l’adaptateur . (fig. 6a)

- Lorsque l’appareil n’est pas utilisé, mettre le cache
l’orifice.

INSTALLATION - (suite)

Installation du tuyau d’évacuation d’air chaud

Fig.6

pour couvrir

7

8

1- Il ne faut pas utiliser d’autre tuyau

d’évacuation que celui fourni avec
l’appareil. Attacher le tuyau et
l’adaptateur à l’arrière du climatiseur.

2- ATTENTION : il ne faut pas de

« nœud », ou que le tuyau soit tordu,
il ne faut pas de courbure trop
importante afin d’ éviter de bloquer
la sortie d’air chaud passant par le
tuyau, ceci pourrait causer une
surchauffe de l’appareil et
l’empêcher de fonctionner.

ATTENTION !
La longueur du tuyau de

raccordement a été spécialement
conçue pour cet appareil. Ne pas le
remplacer ou le prolonger par vos
propres moyens, cela pourrait causer
un mauvais fonctionnement.

Installation du filtre à

charbon

1. Faire glisser vers le
haut l’armature
/filtre à air.

2. Séparer l’une de
l’autre, les deux
parties de
l’armature du filtre .

3. Enlever le filtre à
charbon actif de
son sachet
plastique le
découper à la
bonne dimension.

4. Insérer le filtre à
charbon actif .

5. Remettre les deux
parties de
l’ensemble l’une
avec l’autre .

6. Remettre en place,

à l’arrière de
l’appareil,
l’armature filtre à air
munie du filtre à
charbon.

9

10

FONCTIONNEMENT
Tableau de bord

1. « ST » : témoin température
sélectionnée

2. « RT » : témoin température
ambiante

3. « Lo » : vitesse basse

4. « Hi » : vitesse élevée

5. « Auto » : Mode automatique

6. « Cool » : témoin
rafraîchissement

7. « Fan » : témoin ventilateur

8. « HEAT » : mode chauffage

( uniquement sur les modèles avec
option chauffage)

MISE EN MARCHE ( ON/OFF)

Appuyer sur ON/OFF, l’appareil démarrera automatiquement, si la
température ambiante est :

- plus élevée que 23
c’est à dire « mode de rafraîchissement »

- au-dessus de 20

climatiseur fonctionnera en mode ventilation.

o

C, le climatiseur fonctionnera en mode « Cool »

o

C mais au-dessous ou égale à 23 oC, le

9. « Timer » : témoin minuterie

10. « Comp » : témoin compresseur

11. « Temp up » : pour élever la
température

12. « Temp down » : pour abaisser
la température

13. « Speed » : vitesse ventilateur

14. « Mode » : mode de
fonctionnement

15. « Timer » : minuterie

16. « ON/OFF »: arrêt/marche du
climatiseur

17. Affichage numérique indiquant
la température ambiante.

Les témoins correspondants aux opérations en cours s’illuminent
simultanément. *ATTENTION! Le témoin de fonctionnement du
compresseur ne s’illuminera que lorsque celui-ci est en marche.
L’affichage numérique indique la température ambiante.
Appuyer sur ON/OFF à nouveau, pour éteindre l’appareil.

Réglage fonctions

Appuyer sur “MODE” pour obtenir le mode de fonctionnement désirée :
automatique, rafraîchissant, ventilateur.
Le témoin correspondant au mode choisi, s’illumine.

Sélection de la Température

Appuyer sur “Temp up” (température plus élevée) ou “Temp down”
(diminution de la température) pour obtenir la température désirée.
Pendant que vous appuyez sur « Temp up » ou « Temp down » l’écran
numérique indique les différentes températures possible. Dès que vous
arrêtez d’utiliser l’une de ces deux fonctions l’écran indique à nouveau et
toujours la température ambiante.
La température par défaut (sans ajustement) est de 24
de rafraîchissement.

Vitesse de ventilation

1.Appuyer sur « Speed » pour obtenir la vitesse de ventilation souhaitée,
LO (basse) ou Hi (élevée) le témoin lumineux correspondant s’illuminera.

2. Si le climatiseur est en mode “auto”, il sélectionnera selon la
température ambiante, la vitesse souhaitable, le témoin lumineux
correspondant s’illuminera, dans ce cas le bouton « Speed » n’est pas
contrôlable manuellement.

Réglage de la minuterie

1.Appuyer sur la minuterie (Timer) jusqu’à l’obtention de la durée de
fonctionnement souhaitée : cette durée peut aller d’ 1 à 12 heures, (le
témoin lumineux correspondant à la mise en marche de la minuterie
s’allumera). Lorsque la durée de fonctionnement requise est atteinte,
l’appareil s’arrête automatiquement. (L’affichage numérique indique les
heures au moment où la durée de fonctionnement est sélectionnée). Si la
minuterie n’est pas utilisée le climatiseur fonctionne en mode continu.

o

C pour la fonction

11

12

2. Il est possible d’ utiliser la minuterie pour pré-programmer le moment
de mise en marche de l’appareil. Pour ce faire il ne faut pas mettre les
autres modes de fonctionnement en route, si vous souhaitez que le
climatiseur se mette en marche par exemple, deux heures plus tard, il faut
sélectionner 2 avec la minuterie . Le climatiseur se mettra
automatiquement à fonctionner 2 heures plus tard.

FIG. 19
Toutes ces fonctions peuvent également
se faire à partir de la télécommande
La télécommande doit être munie de 2
piles AAA pour fonctionner

Réglage de la direction de sortie d’air

FIG.20

FIG.21

Tourner la molette du conduit d’air
pour ajuster la direction du flux d’air
des volets verticaux.

Déplacez le conduit d’air
directement pour ajuster la direction
du flux d’air des volets horizontaux

A NOTER !

1- Afin de prolonger la vie du compresseur, après avoir éteint

l’appareil, attendre au moins 3 minutes avant de le rallumer.

2- Le circuit de refroidissement s’éteindra si la température ambiante

est inférieure à celle demandée. Le système de ventilation,
cependant, continue de rechercher le niveau demandé. Si la
température ambiante est plus élevée que le niveau de
température choisi, le mode rafraîchissant se remettra en marche.

DRAINAGE

Pendant le processus de rafraîchissement, une certaine quantité d’eau
sera extraite par l’appareil. Lorsque le réservoir est plein, le compresseur
et le moteur s’arrêtent. Le témoin « Comp » clignotera pour vous avertir.
Pour faire redémarrer le climatiseur, il faut vider l’eau de l’une des façons
suivantes :

1- Eteindre l’appareil. Ne pas le déplacer.
2- Placer le bac à eau fourni, à plat sur le sol, sous la

sortie d’écoulement.

3- Enlever le bouton d’écoulement et le bouchon en

caoutchouc, l’eau s’écoulera automatiquement.

4- Quand le bac à eau est presque plein, remettre le

bouchon en caoutchouc dans le trou d’écoulement
pour stopper l’eau, vider le bac à eau.

5- Répéter les étapes 2-3-4, jusqu’à ce que toute l’eau se

soit écoulée.

6- Quand toute l’eau est évacuée, remettre à leur place le

bouchon en caoutchouc et le bouton d’écoulement
resserré fermement.

7- Rallumer l’appareil, le témoin « Comp » ne devrait plus

clignoter.

Drainage permanent à l’aide d’un tuyau

1- Enlever le bouton d’écoulement et le bouchon en

caoutchouc, les ranger pour une éventuelle utilisation
ultérieure.

2- Relier le tuyau de drainage à la sortie d’écoulement

de l’eau condensée fig23, et disposer l’autre bout du
tuyau dans un drain. Celui-ci doit se trouver au même
niveau ou plus bas que le climatiseur.

3- Si vous désirez rallonger le tuyau d’eau, vous pouvez

le raccorder à un autre tuyau sans oublier d’utiliser un
raccord approprié. (OD : 18mm).

4- Le témoin « Comp » signalant que le réservoir est

plein ne clignote pas lorsque le climatiseur est en
mode de drainage .

13

14

ENTRETIEN

Toujours éteindre puis débrancher l’appareil avant de commencer le
nettoyage.

Nettoyage de la coque

Utiliser un chiffon doux pour nettoyer l’extérieur de l’appareil.
Ne jamais utiliser de produits chimiques agressifs, d’essence, de
détergents, des tissus traités chimiquement ou d’autres solutions
purifiantes. Tous ces produits pourraient endommager l’appareil.

Nettoyage du filtre

Utilisez un aspirateur ou tapotez légèrement le filtre pour enlever
poussières et saletés ; rincez-le à fond sous l’eau courante (au maximum
40°C).
Laissez-le sécher entièrement avant de le remettre en place.

A NOTER ! Ne jamais utiliser l’appareil sans filtre.
Stockage en fin de saison

- Débrancher l’appareil.

- Faire écouler l’eau condensée COMPLETEMENT (Voir « drainage »)

- Nettoyer ou changer le filtre.

- Par temps ensoleillé, brancher l’appareil en mode ventilation quelques
heures, afin que l’intérieur puisse sécher complètement.

- Il est recommandé de ranger l’appareil dans son carton d’origine.

- Ne pas poser d’objets sur le dessus du carton.
Rangement du cordon d’alimentation

Quand l’appareil n’est pas utilisé, veuillez
ranger le cordon tel qu’indiqué sur la figure
ci-contre.

GUIDE DE DEPANNAGE

L’appareil est-il branché ? Allumé ?
Le témoin « Comp » indiquant un trop

L’appareil ne fonctionne pas

L’appareil n’est pas très
efficace

L’appareil n’est pas efficace

Trop bruyant

Le compresseur ne
fonctionne pas

/ N’ESSAYER JAMAIS DE REPARER OU DE DEMONTER L’APPAREIL

Garantie : 1 an au premier acquéreur.
POUR SE PREVALOIR DE LA GARANTIE, PRIERE D'APPORTER L'APPAREIL

OU DE L'EXPEDIER PORT PAYE A VOTRE REVENDEUR, ACCOMPAGNE DE
LA PREUVE D'ACHAT.

plein d’eau clignote -t’il ? (si oui, vider
l’eau)
La température de la pièce correspond
t-elle à ce que l’appareil peut traiter ?
La pièce est-elle trop ensoleillée ? (si
cela est le cas, veuillez fermer vos
rideaux)
Y aurait-il trop de fenêtres et de portes
ouvertes ?
Y aurait-il trop de personnes dans la
pièce ?
Y aurait-il quelque chose dans la pièce
qui produirait beaucoup de chaleur ?
Le filtre est-il sale, encrassé ?
Les sortie/entrée d’air sont-elles
obstruées ?
La température de la pièce est-elle en
dessous de celle sélectionnée ?
L’appareil est-il placé sur un surface
non plane ? ceci provoquerait des
vibrations.
Il doit être également placé sur une
surface ferme, non inclinée.
Il est possible que la protection de
surchauffe du compresseur soit activée.
Attendre que la température baisse.

VOUS-MEME.

15

16
