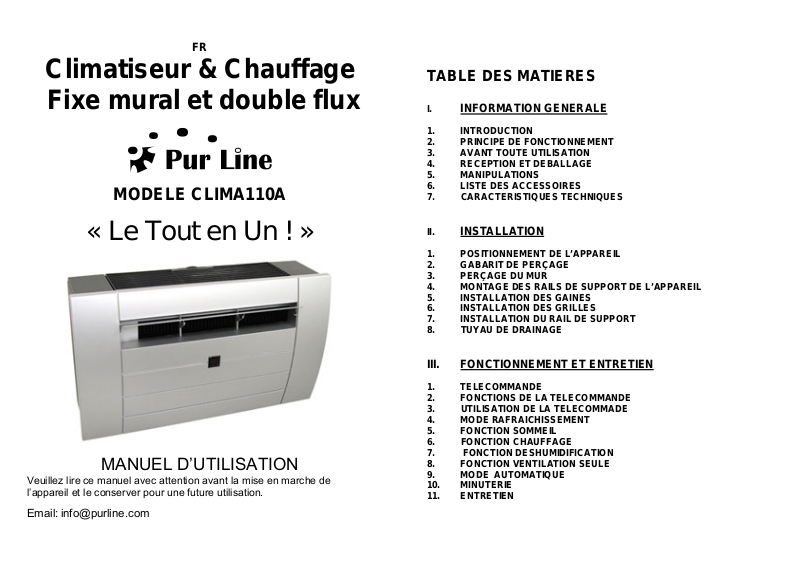

PURLINE CLIMA110A User Manual [fr]

FR

Climatiseur & Chauffage

Fixe mural et double flux

MODELE CLIMA110A

« Le Tout en Un ! »

MANUEL D’UTILISATION

Veuillez lire ce manuel avec attention avant la mise en marche de
l’appareil et le conserver pour une future utilisation.

Email: [e-mail]

TABLE DES MATIERES

I. INFORMATION GENERALE

1. INTRODUCTION

2. PRINCIPE DE FONCTIONNEMENT

3. AVANT TOUTE UTILISATION

4. RECEPTION ET DEBALLAGE

5. MANIPULATIONS

6. LISTE DES ACCESSOIRES

7. CARACTERISTIQUES TECHNIQUES

II.

1. POSITIONNEMENT DE L’APPAREIL

2. GABARIT DE PERÇAGE

3. PERÇAGE DU MUR

4. MONTAGE DES RAILS DE SUPPORT DE L’APPAREIL

5. INSTALLATION DES GAINES

6. INSTALLATION DES GRILLES

7. INSTALLATION DU RAIL DE SUPPORT

8. TUYAU DE DRAINAGE

III. FONCTIONNEMENT ET ENTRETIEN

1. TELECOMMANDE

2. FONCTIONS DE LA TELECOMMANDE

3. UTILISATION DE LA TELECOMMADE

4. MODE RAFRAICHISSEMENT

5. FONCTION SOMMEIL

6. FONCTION CHAUFFAGE

7. FONCTION DESHUMIDIFICATION

8. FONCTION VENTILATION SEULE

9. MODE AUTOMATIQUE

10. MINUTERIE

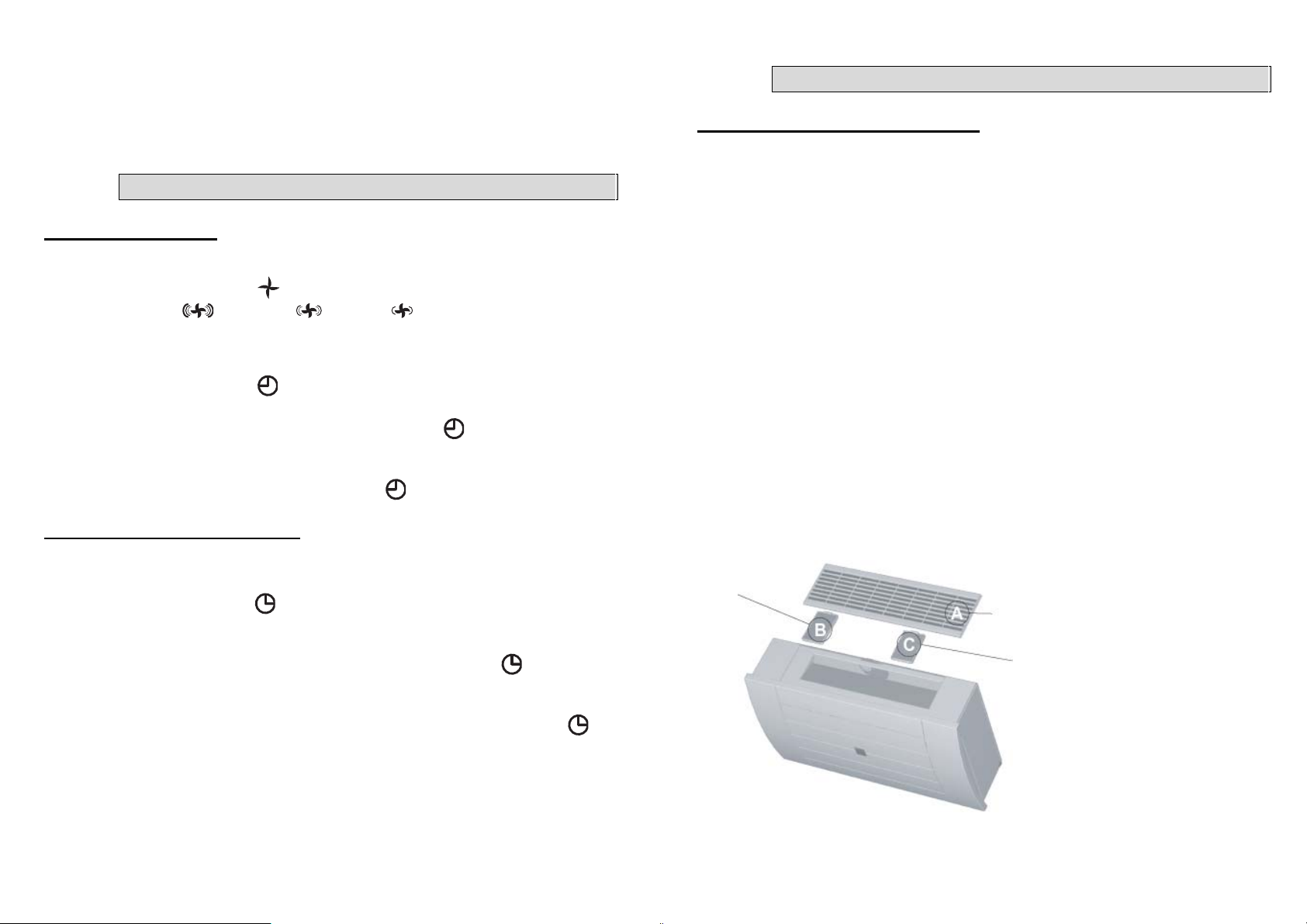

11. ENTRETIEN

INSTALLATION

I. INFORMATION GENERALE

1. INTRODUCTION

Ce climatiseur/chauffage réversible d’une nouvelle génération se présente sous
la forme d’une console double flux réversible avec pompe à chaleur, il est idéal
pour une utilisation professionnelle et/ou domestique.

Sa technologie permet d’avoir la même efficacité qu’un split mural sans élément
extérieur et sans l’intervention d’un frigoriste.
De plus, il peut se fixer à différent niveau de hauteur sur le mur suivant la place
dont on dispose pour l’installer.

A NOTER : Veuillez ne pas ranger ou jeter les emballages jusqu’à ce que
l’installation soit terminée.
Après le déballage, vérifiez que le contenu est intact et complet. (Voir liste des
accessoires). Veuillez contacter votre revendeur si il manquait une pièce.
Cet appareil est conçu pour rafraîchir ou réchauffer l’air d’une salle ; il doit être
utilisé à cet usage.
Le fabricant ne peut pas être tenu pour responsable des dommages causés à la
propriété, aux personnes ou animaux pour des causes d’installation, de
réglementation, d’entretien ou d’utilisation incorrecte.
Ce climatiseur contient le réfrigérant R410A, en fin de vie, la disposition de cet
appareil doit être faite en conformité avec la législation régissant ce produit ; SVP
procéder à ceci avec soin et prudence et contactez les autorités locales pour
prendre connaissance des règlements à appliquer.
Avant de brancher l’appareil, veuillez-vous assurer que l’installation est
entièrement terminée, que l’appareil est positionné correctement prêt à
fonctionner. Veuillez contrôler également que l’appareil est mis à la terre selon les
règles en vigueur.

Ce manuel d’instruction est fourni à titre indicatif, il ne constitue pas un contrat. Le
fabricant se réserve le droit d’effectuer toute modification technique sans
avertissement préalable.

Le perçage des 2 trous pour installer l’appareil en
unité fixe demande un soin particulier, nous vous
recommandons donc de faire appel à un
professionnel.

2. PRINCIPE DE FONCTIONNEMENT

Le climatiseur PURLINE CLIMA110A utilise 2 circuits d'air indépendants,

comme un système de type « split ».

INTERIEUR MUR EXTERIEUR

3. AVANT TOUTE UTILISATION

1. Ne pas placer cet appareil près d’une source de gaz, flammes ou de
liquides inflammables.

2. Ne pas incliner l’appareil de plus de 35° lors de déplacements.

3. Afin d’éviter tout risque d’interférences électromagnétiques, veuillez tenir
l’appareil au minimum à 1 mètre de tout téléviseur ou équipement de
radio.

4. Ne pas couvrir l’appareil

5. Ne pas laisser l’appareil à l’exposition du soleil en permanence.

6. lNe pas utiliser l’appareil dans l’eau ou à proximité d’une source d’eau,
afin d’éviter tout risque d’électrocution.

7. Ne pas utiliser l’appareil si le cordon électrique est endommagé.

8. Si le cordon électrique est endommagé, le faire changer par le fabricant
ou toute autre personne compétente.

9. Brancher l’appareil directement dans une prise de courant avec mise à la
terre, ayant une tension d’alimentation correcte. (Veuillez vous référer à
l’étiquette se trouvant sur le côté arrière de l’appareil.)

10. Ne pas utiliser cet appareil pour un autre usage que celui indiqué dans ce
manuel.

11. Toujours placer l’appareil sur une surface stable, plane, ferme en position
verticale.

12. Ne pas obstruer les grilles d’arrivée et de sortie d’air.

13. Ne pas utiliser l’appareil dans une pièce humide comme la salle de bain
ou la buanderie.

14. Ne pas toucher l’appareil avec des mains humides ou mouillées lorsque
vous êtes nu-pieds.

15. Ne pas laisser de substances chimiques entrer en contact avec l’appareil.

16. Ne pas utiliser l’appareil en présence de substances inflammables
comme l’alcool, les insecticides, l’essence, etc.

17. Ne pas utiliser la prise électrique pour arrêter l’appareil. Toujours utiliser
l’interrupteur sur le tableau de bord.

18. Arrêter et débrancher l’appareil lorsqu’il ne fonctionne pas.

19. Il faut toujours arrêter l’appareil puis débrancher la prise électrique avant
de nettoyer l’appareil.

20. Lorsque l’appareil fonctionne surveiller les enfants, les animaux de
compagnie. Ils n’ont pas conscience du danger que peut représenter un
appareil électrique.

21. Les travaux de réparation ou d’entretien doivent être menés à bien par un
technicien ou par des techniciens compétents conformément aux
instructions fournies dans ce livret. L’appareil ne doit pas être modifié, à
défaut la garantie du fabricant serait annulée et celui-ci ne pourrait en
aucun cas être tenu responsable des dommages éventuels encourus aux
biens ou aux personnes.

22. Ce manuel fait partie intégrante de l’appareil. Il doit être soigneusement lu
et conservé.

4. RECEPTION ET DEBALLAGE

L’appareil est livré dans un emballage protecteur accompagné de son manuel
d’utilisation.
Veuillez contrôler au déballage de l’appareil si celui-ci est reçu sans dommage,
complet avec toutes ses pièces et accessoires.

5. MANIPULATIONS

Veuillez être conscients du poids de l’appareil avant de le soulever. Prenez toutes
les précautions nécessaires pour ne pas endommager l’appareil ou vous causer
des dommages corporels. Il est conseillé de déballer l’appareil uniquement à son
point d’installation.

6. LISTE DES ACCESSOIRES

1. Rail de montage

2. Télécommande

3. Support de la

télécommande

4. Tuyau de drainage

5. Extension du tuyau de

drainage

6. Col de montage de la

gaine interne

7. Grille externe

8. Gaine de refoulement d’air

chaud (160 mm Diam.)

9. Gaine d’aspiration d’air

externe (150 mm Diam.)

10. Gabarit de perçage du mur

(en papier)

11. Nécessaire de vis et de

colliers de sertissage

12. Cordon de montage des

grilles

13. Manuel d’utilisation

14. Bouchon caoutchouc

Ce produit a été fabriqué en conformité avec la Réglementation et les Directives
CEE 73/23CEE et 89/336/CEE.

Les appareils électriques ne doivent pas être mis au rebut avec les autres déchets
ménagers. Veuillez les porter auprès des dépôts de recyclages prévus à cet effet.
Veuillez vous informer auprès des Autorités Locales ou votre revendeur pour en
connaître l’adresse.

Les piles usées de la télécommande contiennent des produits dangereux pour
l’environnement. En fin de vie, ils doivent être enlevés de la télécommande et
déposés auprès des organismes de recyclage appropriés.

7. CARACTERISTIQUES TECHNIQUES

MODELE CLIMA110

Classe énergétique EER A

Capacité de refroidissement

3220 Watts

EN14511

Capacité de Chauffage EN14511

Consommation électrique (froid)

Consommation électrique (chaud)

Températures d’utilisation

Flux d’air (m3/h)

3220 Watts
1220 Watts
1060 Watts

-5°C à + 43 °C

316 / 349 / 400

R410A non nocif pour

Fluide réfrigérant

l’environnement

Tension d’alimentation

Réfrigérant

Quantité réfrigérant¤

Vitesses ventilation

Thermostat

Poids net

Dimension

EN14511 - Conditions des tests en modes Froid et Déshumidification :

- De 18°C 47% HR à 43°C 47% HR.

EN14511 - Conditions des tests en mode Chaud:

- De -5° C 41% HR à 24°C 41% HR.

H 53.5 x L 93 x P 26 cm

220 – 240 V

R410A

520 grammes

3

15 – 31°C

42 Kg
