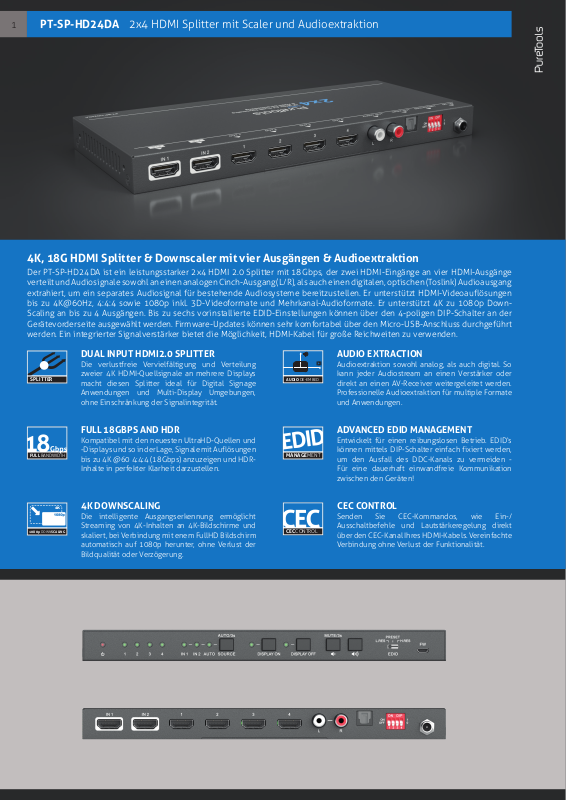

PT-SP-HD24DA
PT-SP-HD24DA 2x4 HDMI Splitter mit Scaler und Audioextraktion
4K, 18G HDMI Splitter & Downscaler mit vier Ausgängen & Audioextraktion
Der PT-SP-HD24DA ist ein leistungsstarker 2x4 HDMI 2.0 Splitter mit 18Gbps, der zwei HDMI-Eingänge an vier HDMI-Ausgänge
verteilt und Audiosignale sowohl an einen analogen Cinch-Ausgang (L/R), als auch einen digitalen, optischen (Toslink) Audioausgang
extrahiert, um ein separates Audiosignal für bestehende Audiosysteme bereitzustellen. Er unterstützt HDMI-Videoauflösungen
bis zu 4K@60Hz, 4:4:4 sowie 1080p inkl. 3D-Videoformate und Mehrkanal-Audioformate. Er unterstützt 4K zu 1080p DownScaling an bis zu 4 Ausgängen. Bis zu sechs vorinstallierte EDID-Einstellungen können über den 4-poligen DIP-Schalter an der
Gerätevorderseite ausgewählt werden. Firmware-Updates können sehr komfortabel über den Micro-USB-Anschluss durchgeführt
werden. Ein integrierter Signalverstärker bietet die Möglichkeit, HDMI-Kabel für große Reichweiten zu verwenden.
SPLITTER
FULL BANDWIDTH
4K
1080p DOWNSCALING
DUAL INPUT HDMI2.0 SPLITTER
Die verlustfreie Vervielfältigung und Verteilung
zweier 4K HDMI-Quellsignale an mehrere Displays
macht diesen Splitter ideal für Digital Signage
Anwendungen und Multi-Display Umgebungen,
ohne Einschränkung der Signalintegrität.
FULL 18GBPS AND HDR
Kompatibel mit den neuesten UltraHD-Quellen und
-Displays und so in der Lage, Signale mit Auflösungen
bis zu 4K @60 4:4:4 (18Gbps) anzuzeigen und HDRInhalte in perfekter Klarheit darzustellen.
4K DOWNSCALING
Die intelligente Ausgangserkennung ermöglicht
Streaming von 4K-Inhalten an 4K-Bildschirme und
skaliert, bei Verbindung mit enem FullHD Bildschirm
automatisch auf 1080p herunter, ohne Verlust der
Bildqualität oder Verzögerung.
AUDIO DE-EMBED
MANAGEMENT
CECCONTROL
AUDIO EXTRACTION
Audioextraktion sowohl analog, als auch digital. So
kann jeder Audiostream an einen Verstärker oder
direkt an einen AV-Receiver weitergeleitet werden.
Professionelle Audioextraktion für multiple Formate
und Anwendungen.
ADVANCED EDID MANAGEMENT
Entwickelt für einen reibungslosen Betrieb. EDID‘s
können mittels DIP-Schalter einfach fixiert werden,
um den Ausfall des DDC-Kanals zu vermeiden Für eine dauerhaft einwandfreie Kommunikation
zwischen den Geräten!
CEC CONTROL
Senden Sie CEC-Kommandos, wie Ein-/
Ausschaltbefehle und Lautstärkeregelung direkt
über den CEC-Kanal Ihres HDMI-Kabels. Vereinfachte
Verbindung ohne Verlust der Funktionalität.
Page 2
PT-SP-HD24DA 2x4 HDMI Splitter mit Scaler und Audioextraktion
VIDEO EINGANG
Eingänge 2x HDMI
Eingangsbuchsen 2x HDMI-A Buchse
HDMI Eingangsauflösung Bis zu UltraHD / 4K / 2160p @60Hz, 4:4:4, 8bit
VIDEO AUSGANG
Ausgänge 4x HDMI
Ausgangsbuchsen 4x HDMI-A Buchse
HDMI Ausgangsauflösung Bis zu 4K / UltraHD / 2160p @60Hz, 4:4:4, 8bit
STEUERUNG
Steuerungsmöglichkeiten 5x Steuertasten, 2x EDID DIP-Schalter, 1x Micro USB
Steuerungsanschlüsse 1x EDID 3-pin DIP-Schalter, 1x EDID 4-pin DIP-Schalter, 1x Micro USB Anschluss
ALLGEMEIN
HDMI Standard HDMI 2.0, HDCP 2.2
Übertragungsart HDMI
HDMI Reichweite 4K@60Hz 4:4:4 in bis zu 5m, 4K@60Hz 4:2:0 in bis zu 15m, FullHD / 1080p in bis zu 20m
Betriebstemperatur -5°C ~ +55°C
Lagertemperatur -25°C ~ +70°C
Luftfeuchtigkeit 10% ~ 90%
Netzteil Eingang 100V~240V AC, 50/60Hz
Stromversorgung 12V DC 1A
Stromverbrauch max. 12W
Außenmaß 232mm x 20mm x 100mm
Nettogewicht 660g
2
CONNECTION DIAGRAM DETAILED TECHNICAL SPECIFICATION
HDMI
HDMI
FW port (USB Micro)
Power (DC Barrel Jack)
HDMI
HDMI
HDMI
HDMI
Stereo Audio (L/R RCA)
Digital Audio (Toslink)
Audio
Video
Control
Power
VERSION 1.0 | 2019-03
