V2 | 2017-11

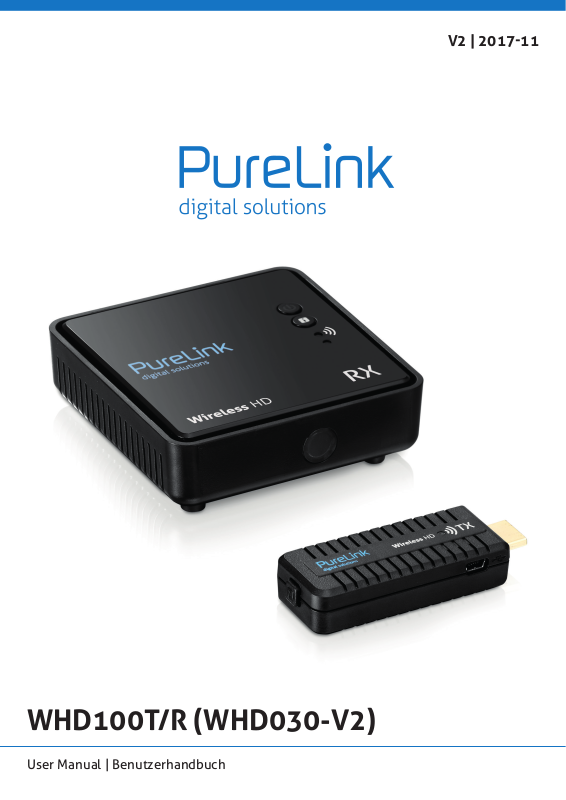

WHD100T/R (WHD030-V2)
User Manual | Benutzerhandbuch
ENGLISH03 - 09
11 - 17
19
- 2 -
DEUTSCH
Appendix - supported Resolutions
Anhang - Unterstützte Auösungen
TABLE OF CONTENT
1. INTRODUCTION ............................................................................................................................................................................ 4
2. INTENDED USE ............................................................................................................................................................................ 4
3. INTENDED COUNTRIES .................................................................................................................................................................. 4
4. SAFETY INSTRUCTIONS ................................................................................................................................................................ 4
5. PACKAGE CONTENT ....................................................................................................................................................................... 5
6. INSTALLATION ............................................................................................................................................................................... 5
6.1 The PureLink WHD030-V2 Transmitter (TX) ....................................................................................................................................................................................5
6.2 The PureLink WHD030-V2 Receiver (RX) .........................................................................................................................................................................................6
7. USAGE .......................................................................................................................................................................................... 6
7.1 Switch the PureLink WHD030-V2 ON................................................................................................................................................................................................6
7.2 Switch your equipment ON ..................................................................................................................................................................................................................6
7.3 Standby mode ......................................................................................................................................................................................................................................... 6
8. FREQUENTLY ASKED QUESTIONS .................................................................................................................................................. 7
No connection ................................................................................................................................................................................................................................................7
No signal available from chosen source ..................................................................................................................................................................................................7
Video resolution is not supported ............................................................................................................................................................................................................7
Laptop or PC settings ................................................................................................................................................................................................................................... 7
9. TECHNICAL DATA .......................................................................................................................................................................... 8
Resolutions .....................................................................................................................................................................................................................................................8
Wireless ...........................................................................................................................................................................................................................................................8
Transmitter (TX) .............................................................................................................................................................................................................................................8
Receiver (RX) ..................................................................................................................................................................................................................................................8
Power supply ..................................................................................................................................................................................................................................................8
Frequency Band & max. RF Power .............................................................................................................................................................................................................8
Transmitter...................................................................................................................................................................................................................................................... 8
Receiver ...........................................................................................................................................................................................................................................................8
10. CLEANING .................................................................................................................................................................................... 8
11. MAINTENANCE ............................................................................................................................................................................ 9
12. WARRANTY AND LIABILITY .......................................................................................................................................................... 9
13. CE CONFORMITY ........................................................................................................................................................................... 9
14. DISPOSAL OF THE DEVICE ............................................................................................................................................................. 9
15. DISCLAIMER ................................................................................................................................................................................ 9
16. APPENDIX - SUPPORTED RESOLUTIONS ...................................................................................................................................... 19
- 3 -
ENGLISH
1. INTRODUCTION
Congratulations on your purchase of the PureLink WHD030-V2! Replace your HDMI cable wirelessly and locate your HDTV
or projector wherever you want in the same room. No need to worry about the location of your HD equipment. Perfect if
you would rather not see cables running across the walls or if you do not want to (or cannot) drill holes and lay cables.
Suitable for all HDMI equipment, such as Blu-ray®, HD set-top box or Laptop.
PureLink products are manufactured with the utmost precision and are top quality. Please read this manual carefully and
follow the instructions in order to get the very best from this product.
2. INTENDED USE
This product is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in bathrooms, must be
avoided under all circumstances.
For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for
purposes other than those described above, the product may be damaged. In addition, improper use can cause hazards
such as short circuiting, fire, electric shock etc.
Read the instructions carefully and keep them. Make this product available to third parties only together with its operating
instructions.
3. INTENDED COUNTRIES
Germany
Austria
4. SAFETY INSTRUCTIONS
Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety
instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury
or damage to property. Such cases will invalidate the warranty/guarantee.
The device is not a toy. Keep it out of the reach of children and pets.
Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.
Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture, flammable gases,
vapors and solvents.
Do not place the product under any mechanical stress.
If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe
operation can no longer be guaranteed if the product:
· is visibly damaged,
· is no longer working properly,
· has been stored for an extended period in poor ambient conditions or
· has been subjected to any serious transport-related stresses.
Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.
Also observe the safety and operating instructions of any other devices which are connected to the product.
Consult an expert when in doubt about the operation, safety or connection of the device.
Make sure to observe the polarity and magnitude of the output voltage. Incorrect polarity or excessive voltage input
leads to the destruction of the connected electrical appliance.
Sufficient ventilation is essential when operating the product. Do not cover the product. Never place the product on a
table cloth or on a carpet! Place it on a hard, flame resistant base.
- 4 -
The product should not be used immediately after it has been brought from an area of cold temperature to an area
of warm temperature. Condensed water might destroy the product. Wait until the product adapts to the new ambient
temperature before use.
Make sure that the output of the power adapter is not short-circuited.
Suffocation Risk! Keep packaging materials away from children!
5. PACKAGE CONTENT
1x PureLink WHD030-V2 Transmitter (TX, WHD100T)
1x PureLink WHD030-V2 Receiver (RX, WHD100R)
2x Energy-saving switch mode power adapter
1x HDMI cable 1.5 m
1x Mini USB cable
1x Plugs + screws
1x User Manual
6. INSTALLATION
6.1 THE PURELINK WHD030-V2 TRANSMITTER (TX)
1. Connect your WHD030-V2 transmitter to your HD device (HDMI OUT) or laptop (HDMI OUT).
2. Connect the power adapter to the USB port on the WHD030-V2 transmitter and to a socket.If your HD device or Laptop
has a USB port you can also use the USB cable to power the WHD030-V2 transmitter.
- 5 -
ENGLISH
6.2 THE PURELINK WHD030-V2 RECEIVER (RX)
1. Connect your HDTV or HD Projector (HDMI IN) via an HDMI cable to the WHD030-V2 Receiver (HDMI OUT).
2. Connect the power adapter to the USB IN on the WHD030-V2 Receiver and to an electrical socket.
Note: Use the 2 plugs and 2 screws if you wish to attach the WHD030-V2 Receiver to the wall (e.g. behind your HDTV).
7. USAGE
7.1 SWITCH THE PURELINK WHD030-V2 ON
1. Once both power adapters have been inserted into the socket, the PureLink WHD030-V2 transmitter and receiver will
switch on automatically.
2. While warming up, both power LEDs will flash blue until the signal connection between the transmitter and receiver
has been established. It takes about 80 seconds for the system to start up.
3. If there is a good connection between the transmitter and receiver, both LEDs will light up and remain blue.
Note: Place the transmitter and receiver at least 1 meter apart to ensure a good connection.
7.2 SWITCH YOUR EQUIPMENT ON
1. Switch the HDTV or HD Projector ON and select the HDMI input on this device to which you have connected the
PureLink WHD030-V2 Receiver.
2. Switch the HD device or Laptop to which the PureLink WHD030-V2 transmitter is connected ON.
3. If there is a good connection between your HD device and the HDTV (or HD Projector), both LEDs on the receiver will
light up in blue constantly (see table in the event of another situation).
7.3 STANDBY MODE
If the power supply to the PureLink WHD030-V2 Transmitter is interrupted (power adapter or USB power cable), the
PureLink WHD030-V2 Receiver will switch to Standby mode after 10 minutes. If the PureLink WHD030-V2 Transmitter is
then powered up once again, the receiver will automatically detect this and switch back ON.
- 6 -
Mode Status description
Power LED
receiver
Status LED
receiver
Display on
HDTV / projector
Standby
Starting up
No connection
Connected
Low power consumption,
all functions are o.
System is sarting up, this takes
about 80 seconds.
If the system is not able to make a
connection for 80 seconds during
start-up, it continues to search for
available channels.
No input signal available from
chosen source.
Video resolution is not supported. Blue Flashes 1x per second
Video resolution is recognised
and connection between transmitter and receiver is stable.
Red O
Flashes blue Flashes
Flashes blue Flashes
Blue Flashes 3x per second
Blue Blue
8. FREQUENTLY ASKED QUESTIONS
NO CONNECTION
Audio and video will be
reproduced on your HDTV /
projector
If the PureLink WHD030-V2 is not able to make a stable connection for 80 seconds during start-up, the PureLink
WHD030-V2 Receiver is probably outside the range of the PureLink WHD030-V2 Transmitter. Place them closer to each
other (a minimum distance of 1 meters apart) and check whether the connection can be made.
NO SIGNAL AVAILABLE FROM CHOSEN SOURCE
The PureLink WHD030-V2 does not recognize an input signal on the selected SOURCE.
• Check whether the correct HDMI source has been selected and whether this is ON.
• Check whether the HDMI cable between the PureLink WHD030-V2 Transmitter and HD device is connected properly.
• Replace the HDMI cable to the HD device.
VIDEO RESOLUTION IS NOT SUPPORTED
The video resolution that is set on your HD device is not recognized by the PureLink WHD030-V2 Transmitter.
• Connect the HD device directly to the HDTV or projector and check whether the set video resolution corresponds to
the resolutions that are supported.
LAPTOP OR PC SETTINGS
• Consult your Laptop or PC instructions for the correct picture and audio settings.
• Check to ensure that the resolution set corresponds to the resolutions that are supported.
Do you have other questions that have not been resolved by the above information?
Please contact us on www.purelink.de/en/service/support/
- 7 -
ENGLISH
9. TECHNICAL DATA
RESOLUTIONS
Supported HDTV resolution (HDMI) 480p, 576p, 720p, 1080i, 1080p
Supported PC resolution (max.) 1600x1200 px
Supported 3D formats 1080p @23.98/24 Hz, 720p @59.94/60/50 Hz
Supported audio formats (digital) Up to 6 Mbps AC-3 and DTS
WIRELESS
Operational frequency 4.9 - 5.9 GHz
Operational range Up to 10 meters LOS (line of sight)
System latency No latency (<1ms)
TRANSMITTER (TX)
HDMI input 1x HDMI-A (19-pin female)
Dimensions 30 x 82.2 x 17.5 mm
RECEIVER (RX)
HDMI output 1x HDMI-A (19-pin female)
Dimensions 194.8 x 146.8 x 31 mm
POWER SUPPLY
Switch mode power adapter 100-240VAC @ 50-60Hz, 5VDC 1.5A
Specifications may be modified without prior notice.
FREQUENCY BAND & MAX. RF POWER
TRANSMITTER
5180-5240MHz: 8.29dBm
5260-5350MHz: 8.29dBm
5500-5700MHz: 8.66dBm
RECEIVER
5180-5240MHz: 22.03dBm
5260-5350MHz: 22.88dBm
5500-5700MHz: 22.04dBm
10. CLEANING
Before cleaning the product must be disconnected from mains socket and all electrical loads.
Only use dry and soft cloth to clear the housing of the Product.
Do not use any aggressive cleaning agents, rubbing alcohol or other chemical solutions as they can cause damage to the
housing and malfunctioning.
To clean the product, a dry, soft and clean cloth is sufficient. Do not apply too much pressure to the housing as this may
cause scratch marks.
- 8 -
11. MAINTENANCE
There are no components located inside the product you need to maintain. Never open/dismantle the product.
Maintenance, modifications and repairs are to be performed exclusively by an expert or at a qualified shop.
If you have questions which remain unanswered by these operating instructions, contact our technical support service or
other technical personnel.
12. WARRANTY AND LIABILITY
The producer grants 2 years warranty to a new device.
As the manufacturer has no influence on installation, warranty only applies to the product itself.
If any fault or damage is detected on your product, please contact your dealer and provide your sales slip or invoice
as evidence of the purchase, if necessary. Your dealer will repair the fault either on site, or send the device to the
manufacturer. You make the work of our technicians considerably easier, describing possible faults in detail – only then
you can be assured that faults, occurring only rarely, will be found and repaired with certainty!
The manufacturer is not liable for damages to persons or property caused by improper installation, operation or
maintenance, not described in this manual.
Do not alter or modify the product or its accessories.
Any use other than described in this user`s manual is not permitted and causes loss of warranty, loss of guarantee, and
non-liability.
13. CE CONFORMITY
PureLink GmbH hereby declares that the PureLink WHD030-V2 radio communication system complies with
Directive 2014/53/EU.
The full text of the EU Declaration of Conformity is available at the following internet address:
www.purelink.de/ce/4260134125208_CE.pdf
14. DISPOSAL OF THE DEVICE
WEEE-Reg. No.: DE 93847290
According to the European WEEE directive, any electrical and electronic equipment must not be disposed with consumers
waste. As a consumer, you are committed by law to reposit electrical and electronic devices to public collecting points or
to the dealer for free at the end of the device’s lifetime. Details are regulated in the respective national legislations. The
garbage can symbol on the product, in the manual or on the packaging refers to these terms. With the return of your used
devices you actively take part in protecting the environment.
15. DISCLAIMER
This product complies with the statutory national and European requirements. All company names and product names
are trademarks of their respective owners.
All rights reserved.
We reserve our right for misprints and changes of the device, packing or user`s manual.
HDMI® is a registered trademark of HDMI Licensing L.L.C.
- 9 -
ENGLISH
- 10 -
INHALTSVERZEICHNIS
1. EINFÜHRUNG .............................................................................................................................................................................. 12
2. BESTIMMUNGSGEMÄSSER GEBRAUCH ....................................................................................................................................... 12
3. BESTIMMUNGSLÄNDER ............................................................................................................................................................ 12
4. SICHERHEITSHINWEISE .............................................................................................................................................................. 12
5. VERPACKUNGSINHALT ................................................................................................................................................................ 13
6. INSTALLATION ............................................................................................................................................................................. 13
6.1 Der PureLink WHD030-V2 Sender (TX) .......................................................................................................................................................................................... 13
6.2 Der PureLink WHD030-V2 Empfänger (RX) .................................................................................................................................................................................. 14
7. ANWENDUNG .............................................................................................................................................................................. 14
7.1 Schalten Sie den PureLink WHD030-V2 ein .............................................................................................................................................................................. 14
Once both power adapters have been inserted into the socket, the PureLink WHD030-V2 transmitter and receiver will switch on automatically. 14
7.2 Schalten Sie Ihr Gerät ein .................................................................................................................................................................................................................. 14
7.3 Standby Modus .................................................................................................................................................................................................................................... 15
8. HÄUFIG GESTELLTE FRAGEN ........................................................................................................................................................ 15
Keine Verbindung.......................................................................................................................................................................................................................................15
Kein Eingangssignal der gewählten Quelle erkennbar ..................................................................................................................................................................... 15
Videoauflösung wird nicht unterstützt ................................................................................................................................................................................................. 15
Laptop oder PC Einstellungen ................................................................................................................................................................................................................. 15
9. TECHNISCHE DATEN .................................................................................................................................................................... 16
Unterstützte Auflösungen ........................................................................................................................................................................................................................ 16
Drahtlos ........................................................................................................................................................................................................................................................ 16
Sender (TX) .................................................................................................................................................................................................................................................. 16
Empfänger (RX) ........................................................................................................................................................................................................................................... 16
Stromversorgung ........................................................................................................................................................................................................................................ 16
Frequenzband & Max. Sendeleistung.................................................................................................................................................................................................... 16
Sender ........................................................................................................................................................................................................................................................... 16
Empfänger .................................................................................................................................................................................................................................................... 16
10. REINIGUNG ................................................................................................................................................................................ 16
11. WARTUNG ................................................................................................................................................................................... 17
12. GEWÄHRLEISTUNG UND HAFTUNG .............................................................................................................................................. 17
13. CE KONFORMITÄT ....................................................................................................................................................................... 17
14. GERÄTEENTSORGUNG ................................................................................................................................................................. 17
15. HAFTUNGSAUSSCHLUSS ............................................................................................................................................................. 17
16. ANHANG - UNTERSTÜTZTE AUFLÖSUNGEN .................................................................................................................................. 19
- 11 -
DEUTSCH
1. EINFÜHRUNG
Herzlichen Glückwunsch zum Erwerb des PureLink WHD030-V2! Ersetzen Sie Ihr HDMI Kabel mit einem Wireless-System
und stellen Ihre HD Geräte dort im Raum auf, wo Sie es möchten! Sie müssen den Standort Ihrer HD Geräte nicht mehr
genau planen, was ideal ist, wenn Sie nicht möchten, dass Kabel sichtbar entlang der Wand verlaufen oder das Bohren
von Löchern nicht gewünscht oder sogar unmöglich ist. Der PureLink WHD030-V2 eignet sich für alle HDMI Geräte, wie
Blu-ray® Player, HD Set-Top Box oder Laptop.
Alle PureLink Produkte werden mit großer Sorgfalt hergestellt und sind von herausragender Qualität. Lesen Sie diese
Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die Funktionen dieses Produkts optimal nutzen
zu können.
2. BESTIMMUNGSGEMÄSSER GEBRAUCH
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im
Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das
Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine
unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen.
Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen
mit der Bedienungsanleitung an dritte Personen weiter.
3. BESTIMMUNGSLÄNDER
Deutschland
Österreich
4. SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise.
Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht
befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in
solchen Fällen die Gewährleistung/Garantie.
Dieses Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug
werden.
Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit,
Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
Setzen Sie das Produkt keiner mechanischen Belastung aus.
Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor
unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
· sichtbare Schäden aufweist,
· nicht mehr ordnungsgemäß funktioniert,
· über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
· erheblichen Transportbelastungen ausgesetzt wurde.
Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder bereits dem Fall aus geringer Höhe kann das Produkt
beschädigt werden.
- 12 -
Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der weiteren Geräte, an die das Produkt
angeschlossen wird.
Wenden Sie sich an einen Sachverständigen, wenn Sie Zweifel zu Arbeitsweise, Sicherheit oder Anschluss des Produktes
haben.
Beachten Sie die Polarität und Stärke der Ausgangsspannung. Falsche Polarität oder zu starke Spannungen führen zur
Zerstörung des angeschlossenen Geräts.
Achten Sie beim Betrieb des Geräts auf eine ausreichende Luftzirkulation. Decken Sie das Produkt nicht ab. Stellen Sie das
Gerät niemals auf eine Tischdecke oder einen Teppich! Platzieren Sie das Gerät auf einer stabilen, feuerfesten Unterlage.
Das Gerät sollte nicht sofort nach einem Wechsel von kalter zu warmer Umgebung angeschlossen werden. Kondenswasser
könnte zu Schäden am Gerät führen. Warten Sie, bis sich das Gerät der neuen Umgebungstemperatur angepasst hat.
Stellen Sie sicher, dass der Ladeausgang nicht kurzgeschlossen wird.
Erstickungsgefahr! Halten Sie Verpackungsmaterial von Kindern fern!
5. VERPACKUNGSINHALT
1x PureLink WHD030-V2 Sender (TX, WHD100T)
1x PureLink WHD030-V2 Empfänger (RX, WHD100R)
2x Energiesparender Netzadapter
1x HDMI Kabel 1,5 m
1x Mini USB Kabel
1x Dübel + Schrauben
1x Benutzerhandbuch
6. INSTALLATION
6.1 DER PURELINK WHD030-V2 SENDER (TX)
1. Schließen Sie den WHD030-V2 Sender an Ihr HD Gerät (HDMI OUT) oder Laptop (HDMI OUT) an.
2. Schließen Sie den beiliegenden Netzadapter an den USB Eingang des WHD030-V2 Senders und eine Steckdose an.
Wenn Ihr HD Gerät oder Laptop über einen USB Port verfügt, können Sie auch das enthaltene USB Kabel als Stromquelle
für den WHD030-V2 Sender verwenden.
- 13 -
DEUTSCH
6.2 DER PURELINK WHD030-V2 EMPFÄNGER (RX)
1. Schließen Sie Ihren HDTV oder HD Projektor (HDMI IN) mit einem HDMI Kabel an den WHD030-V2 Empfänger (HDMI
OUT) an.
2. Schließen Sie den mitgelieferten Netzadapter an den USB-Eingang des WHD030-V2 Empfängers und eine Steckdose
an.
Hinweis: Verwenden Sie die mitgelieferten 2 Dübel und 2 Schrauben, wenn Sie den PureLink WHD030-V2 Empfänger
an der Wand befestigen möchten (beispielsweise hinter Ihrem HDTV).
7. ANWENDUNG
7.1 SCHALTEN SIE DEN PURELINK WHD030-V2 EIN
Once both power adapters have been inserted into the socket, the PureLink WHD030-V2 transmitter and receiver will
switch on automatically.
1. Nachdem Sie den Netzadapter an die Steckdose angeschlossen haben, schalten sich der PureLink WHD030-V2 Sender
und Empfänger automatisch ein.
2. Während des Einschaltens werden beide Power LED blau blinken, bis die Signalverbindung zwischen dem Sender und
Empfänger hergestellt ist. Die Inbetriebnahme des Systems nimmt ca. 80 Sekunden in Anspruch.
3. Wenn die Verbindung zwischen dem Sender und Empfänger hergestellt ist, werden beide LED kontinuierlich blau
aufleuchten.
Achtung: Zur Gewährleistung einer optimalen Verbindung stellen Sie Sender und Empfänger mindestens 1 Meter
voneinander entfernt auf.
7.2 SCHALTEN SIE IHR GERÄT EIN
1. Schalten Sie den HDTV oder HD-Projektor EIN und wählen Sie an diesem Gerät den entsprechenden HDMI Eingang, an
welchen Sie den PureLink WHD030-V2 Empfänger angeschlossen haben.
2. Schalten Sie Ihr HD Gerät oder Ihren Laptop , an welchen Sie den WHD030-V2 Sender angeschlossen haben, EIN.
3. Wenn die Verbindung zwischen Ihrem HD Gerät und dem HDTV (oder HD Projektor) zustande gekommen ist, werden
beide LED am Empfänger kontinuierlich blau aufleuchten (siehe Tabelle)
- 14 -
Modus Status Beschreibung
Power LED
Empfänger
Status LED
Empfänger
Display an
HDTV / Projektor
Standby
Hochfahren
Keine Verbindung
Verbunden
Geringer Stromverbrauch, alle
Funktionen sind ausgeschaltet
System schaltet sich ein, maximale Dauer 80 Sekunden
Wenn das System während des
Einschaltens nach 80 Sekunden
keine Verbindung aufbauen kann,
wird es weiter nach verfügbaren
Kanälen suchen
Kein Eingangssignal der gewählten Quelle erkennbar
Videoauösung wird nicht unterstützt
Videoauösung wird erkannt und
Verbindung zwischen Sender und
Empfänger ist stabil
7.3 STANDBY MODUS
Rot Aus
Blinkt blau Blinkt
Blinkt blau Blinkt
Blau Blinkt 3x pro Sekunde
Blau Blinkt 1x pro Sekunde
Blau Blau
Audio und Video wird auf
Ihrem HDTV / Projektor
wiedergegeben
Wenn die Stromzufuhr zum WHD030-V2 Sender unterbrochen wird (Netzadapter oder USB Kabel), wird der WHD030-V2
Empfänger nach 10 Minuten in den Standby Modus wechseln. Wenn der WHD030-V2 Sender wieder Strom erhält, wird
der Empfänger dies erkennen und sich wieder einschalten.
8. HÄUFIG GESTELLTE FRAGEN
KEINE VERBINDUNG
Wenn der PureLink WHD030-V2 nach dem Einschalten innerhalb von 80 Sekunden keine stabile Verbindung herstellen
kann, befindet sich der WHD030-V2 Empfänger wahrscheinlich außer Reichweite des Senders. Stellen Sie beide Geräte
näher aneinander (mit einer Mindestentfernung von 1 Meter) und kontrollieren Sie, die Verbindung nun zustande kommt.
KEIN EINGANGSSIGNAL DER GEWÄHLTEN QUELLE ERKENNBAR
Der PureLink WHD030-V2 erkennt kein Eingangssignal an der ausgewählten SOURCE (Quelle).
• Überprüfen Sie, ob die richtige HDMI Quelle ausgewählt ist und ob diese eingeschaltet ist.
• Überprüfen Sie, ob das HDMI Kabel zwischen dem PureLink WHD030-V2 Sender und dem HD Gerät richtig angeschlossen
ist.
• Ersetzen Sie das HDMI Kabel zum HD Gerät durch ein anderes.
VIDEOAUFLÖSUNG WIRD NICHT UNTERSTÜTZT
Die an Ihrem HD Gerät eingestellte Videoauflösung wird vom WHD030-V2 Sender nicht erkannt.
• Schließen Sie das HD Gerät direkt mittels eines HDMI Kabels an den HDTV oder Projektor an und überprüfen Sie, ob die
eingestellte Videoauflösung mit den unterstützten Auflösungen übereinstimmt.
LAPTOP ODER PC EINSTELLUNGEN
• Ziehen Sie bezüglich der Bildschirm- und Audioeinstellungen die Gebrauchsanleitung Ihres Laptops oder PC´s zu Rate.
• Kontrollieren Sie, ob die eingestellte Auflösung mit den unterstützten Auflösungen übereinstimmt.
Sie haben noch Fragen, die bisher im Obigen nicht beantwortet wurden?
Kontaktieren Sie uns unter www.purelink.de/service/support
- 15 -
DEUTSCH
9. TECHNISCHE DATEN
UNTERSTÜTZTE AUFLÖSUNGEN
Unterstützte Video-Auflösungen (HDMI) 480p, 576p, 720p, 1080i, 1080p
Unterstützte PC Auflösungen (max.) 1600x1200 px
Unterstützte 3D Formate 1080p @23.98/24 Hz, 720p @59.94/60/50 Hz
Audio-Einstellungen (digital) Bis zu 6 Mbps AC-3 und DTS
DRAHTLOS
Betriebsfrequenz 4.9 - 5.9 GHz
Reichweite 10 Meter LOS (Line Of Sight / Sichtlinie)
Systemlatenz Keine Latenz (<1ms)
SENDER (TX)
HDMI Eingang 1x HDMI-A (19-pin Buchse)
Maße 30 x 82.2 x 17.5 mm
EMPFÄNGER (RX)
HDMI Ausgang 1x HDMI-A (19-pin Buchse)
Maße 194.8 x 146.8 x 31 mm
STROMVERSORGUNG
Spezifikationen 100-240VAC @ 50-60Hz, 5VDC 1.5A
Die hier enthaltenen Angaben und Spezifikationen können ohne vorherige Mitteilung geändert werden.
FREQUENZBAND & MAX. SENDELEISTUNG
SENDER
5180-5240MHz: 8.29dBm
5260-5350MHz: 8.29dBm
5500-5700MHz: 8.66dBm
EMPFÄNGER
5180-5240MHz: 22.03dBm
5260-5350MHz: 22.88dBm
5500-5700MHz: 22.04dBm
10. REINIGUNG
Vor jeder Reinigung ist das Produkt von der Steckdose und den angeschlossenen Produkte zu trennen.
Verwenden Sie nur ein trockenes, weiches Tuch, um das Gehäuse des Produkts zu reinigen.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere
chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.
Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. Drücken Sie nicht zu stark auf das Gehäuse, dies führt
zu Kratzspuren.
- 16 -
11. WARTUNG
Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen Sie es deshalb niemals.
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt
durchführen.
Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden konnten, wenden Sie sich an
unseren technischen Kundendienst oder an einen Sachverständigen.
12.GEWÄHRLEISTUNG UND HAFTUNG
Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung und die Garantie nur
das Produkt selbst ab.
Falls ein Fehler oder Defekt an Ihrem Produkt festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler
und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort
beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern unseren Technikern ihre Arbeit sehr, wenn
Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit
Sicherheit gefunden und beseitigt werden!
Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder
Wartung, die nicht in dieser Anleitung beschrieben sind, entstanden sind.
Ändern und modifizieren Sie das Produkt und dessen Zubehör nicht.
Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust,
Garantieverlust und Haftungsausschluss.
13. CE KONFORMITÄT
Hiermit erklärt PureLink GmbH, dass der Funkanlagentyp PureLink WHD030-V2 der Richtlinie 2014/53/EU
entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgende Internetadresse verfügbar:
www.purelink.de/ce/4260134125208_CE.pdf
14. GERÄTEENTSORGUNG
WEEE-Reg. Nr.: DE 93847290
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt
werden. Als Verbraucher sind Sie nach dem ElektroG verpflichtet, elektrische und elektronische Geräte am Ende
ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung
oder der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Verwertung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutz unserer Umwelt.
15. HAFTUNGSAUSSCHLUSS
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen
und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.
HDMI® ist eine eingetragene Marke der HDMI Licensing L.L.C.
- 17 -
DEUTSCH
- 18 -
16. APPENDIX - SUPPORTED RESOLUTIONS
16. ANHANG - UNTERSTÜTZTE AUFLÖSUNGEN
Video Format Timings
Videoformat
640x480p @ 59.94 / 60Hz
720x480p @ 59.94Hz
720x480p @ 60Hz
720x576p @ 50Hz 576p
1280x720p @ 50Hz
1280x720p @ 59.94 / 60Hz
1920x1080i @ 50Hz
1920x1080i @ 59.94 / 60Hz
Resolution
Auösung
Primary Video Timing
Primäres Timing
480p
720p
1080i
Support
Unterstützt
1920x1080p @ 50Hz
1080p / 60
1920x1080p @ 59.94 / 60Hz
Secondary Video Timing
Sekundäres Timing
1920x1080p @ 23.98 / 24Hz
1920x1080p @ 25Hz
1920x1080p @ 29.97 / 30Hz
640x480 @ 59.94 / 72.809Hz VGA
800x600 @ 60.317 / 72.188Hz SVGA
1024x768 @ 60 / 70.069Hz XGA
1280x768 @ 60Hz WXGA
1080p / 24
VESA Timing (DVI only)
VESA Timing (nur DVI)
1280x1024 @ 60Hz SXGA
1600x1200 @ 60Hz UXGA
- 19 -
ENGLISH | DEUTSCH
Manufactured by
Zinwell Corporation
7F., No. 512, Yuanshan Rd., Zhonghe Dist.
235 New Taipei City
Taiwan
Imported by
PureLink GmbH
Von-Liebig-Straße 10
D - 48432 Rheine
Germany
Telefon: 0049 (0)5971-800 299 -0
Fax: 0049 (0)5971-800 299 -99
E-mail: info@purelink.de
Internet: www.purelink.de
Loading...
