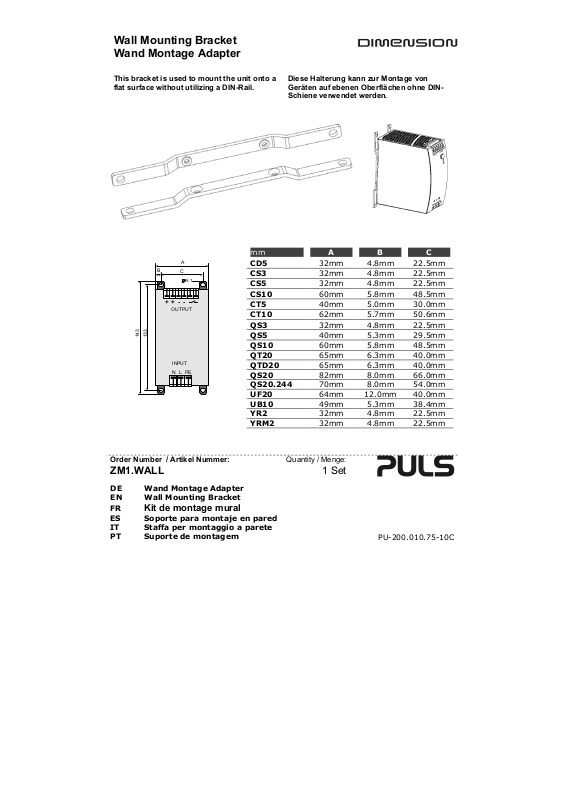

PULS ZM1.WALL Datasheet [ml]

Wall Mounting Bracket
Wand Montage Adapter

This bracket is used to mount the unit onto a
flat surface without utilizing a DIN-Rail.

A

B

C

5.1

- -

+ +

OUTPUT

133

143

INPUT

N L PE

B

C

A

mm A B C

CD5 32mm 4.8mm 22.5mm
CS3 32mm 4.8mm 22.5mm
CS5 32mm 4.8mm 22.5mm
CS10 60mm 5.8mm 48.5mm
CT5 40mm 5.0mm 30.0mm
CT10 62mm 5.7mm 50.6mm
QS3 32mm 4.8mm 22.5mm
QS5 40mm
QS10 60mm
QT20 65mm 6.3mm 40.0mm
QTD20 65mm 6.3mm 40.0mm
QS20 82mm 8.0mm 66.0mm
QS20.244 70mm 8.0mm 54.0mm
UF20 64mm 12.0mm 40.0mm
UB10 49mm 5.3mm 38.4mm
YR2 32mm 4.8mm 22.5mm
YRM2 32mm 4.8mm 22.5mm

Order Number / Artikel Nummer:

ZM1.WALL

DE Wand Montage Adapter
EN Wall Mounting Bracket

FR
ES Soporte para montaje en pared
IT Staffa per montaggio a parete
PT Suporte de montagem

Kit de montage mural

Diese Halterung kann zur Montage von
Geräten auf ebenen Oberflächen ohne DIN­Schiene verwendet werden.

5.3mm 29.5mm

5.8mm 48.5mm

Quantity / Menge:

1 Set

PU-200.010.75-10C

ZM1.WALL

Wall Mounting Bracket / Wand Montage Adapter

Mounting Instructions:

1) Detach the two aluminium brackets by removing
the four screws with a Torx 10 screwdriver (see
picture 1).

2) Remove the plastic lock mechanism by using a flat­blade screwdriver to move the lock downwards
while at the same time push the plastic slider
upwards. Detach the plastic slider (see picture 2).

3) Mount the two steel brackets with the same screws
from the DIN-Rail brackets using caution not to
over-tighten the screws! Recommended tightening
torque is 0.6Nm / . 5.3lb.in (see picture 3).

Fig.1 /
Bild 1

Fig.2 /
Bild 2

Montageanleitung:

1) Nehmen Sie die zwei Aluminium-Halterungen ab,
indem Sie die vier Schrauben mit einem Torx 10
Schraubendreher lösen (siehe Bild 1)

2) Entfernen Sie den Kuststoff Sperrmechanismus,
indem Sie mit einem Schlitz-Schraubendreher die
Sperre nach unten bewegen und gleichzeitig den
Kunststoffschieber nach oben drücken. Nehmen
Sie den Kunststoffschieber ab (siehe Bild 2).

3) Montieren Sie die Stahl-Halterungen mit den
Schrauben der Aluminium-Halterungen. Achten Sie
darauf, die Schrauben nicht zu überdrehen! Das
empfohlene Anziehdrehmoment ist 0.6Nm / 5.3lb.in
(siehe Bild 3).

Fig.3 /
Bild 3

(4x)
