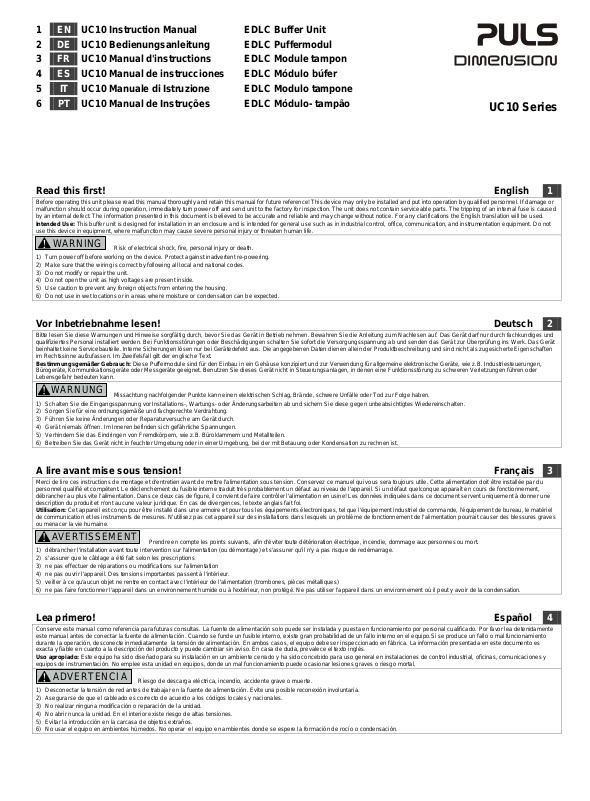

1 EN UC10 Instruction Manual EDLC Buffer Unit
2
DE UC10 Bedienungsanleitung EDLC Puffermodul
3 FR UC10 Manual d'instructions EDLC Module tampon
4 ES UC10 Manual de instrucciones EDLC Módulo búfer
5 IT UC10 Manuale di Istruzione EDLC Modulo tampone
6 PT UC10 Manual de Instruções EDLC Módulo- tampão
UC10 Series
Read this first! English 1
Before operating this unit please read this manual thoroughly and retain this manual for future reference! This device may only be installed and put into operation by qualified personnel. If damage or
malfunction should occur during operation, immediately turn power off and send unit to the factory for inspection. The unit does not contain serviceable parts. The tripping of an internal fuse is caused
by an internal defect. The information presented in this document is believed to be accurate and reliable and may change without notice. For any clarifications the English translation will be used.
Intended Use: This buffer unit is designed for installation in an enclosure and is intended for general use such as in industrial control, office, communication, and instrumentation equipment. Do not
use this device in equipment, where malfunction may cause severe personal injury or threaten human life.
WARNING
1) Turn power off before working on the device. Protect against inadvertent re-powering.
2) Make sure that the wiring is correct by following all local and national codes.
3) Do not modify or repair the unit.
4) Do not open the unit as high voltages are present inside.
5) Use caution to prevent any foreign objects from entering the housing.
6) Do not use in wet locations or in areas where moisture or condensation can be expected.
Risk of electrical shock, fire, personal injury or death.
Vor Inbetriebnahme lesen! Deutsch 2
Bitte lesen Sie diese Warnungen und Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung zum Nachlesen auf. Das Gerät darf nur durch fachkundiges und
qualifiziertes Personal installiert werden. Bei Funktionsstörungen oder Beschädigungen schalten Sie sofort die Versorgungsspannung ab und senden das Gerät zur Überprüfung ins Werk. Das Gerät
beinhaltet keine Servicebauteile. Interne Sicherungen lösen nur bei Gerätedefekt aus. Die angegebenen Daten dienen allein der Produktbeschreibung und sind nicht als zugesicherte Eigenschaften
im Rechtssinne aufzufassen. Im Zweifelsfall gilt der englische Text.
Bestimmungsgemäßer Gebrauch: Diese Puffermodule sind für den Einbau in ein Gehäuse konzipiert und zur Verwendung für allgemeine elektronische Geräte, wie z.B. Industriesteuerungen,
Bürogeräte, Kommunikationsgeräte oder Messgeräte geeignet. Benutzen Sie dieses Gerät nicht in Steuerungsanlagen, in denen eine Funktionsstörung zu schweren Verletzungen führen oder
Lebensgefahr bedeuten kann.
WARNUNG
1) Schalten Sie die Eingangsspannung vor Installations-, Wartungs- oder Änderungsarbeiten ab und sichern Sie diese gegen unbeabsichtigtes Wiedereinschalten.
2) Sorgen Sie für eine ordnungsgemäße und fachgerechte Verdrahtun g .
3) Führen Sie keine Änderungen oder Reparaturversuche am Gerät durch.
4) Gerät niemals öffnen. Im Inneren befinden sich gefährliche Spannungen.
5) Verhindern Sie das Eindringen von Fremdkörpern, wie z.B. Büroklammern und Metallteilen.
6) Betreiben Sie das Gerät nicht in feuchter Umgebung oder in einer Umgebung, bei der mit Betauung oder Kondensation zu rechnen ist.
Missachtung nachfolgender Punkte kann einen elektrischen Schlag, Brände, schwere Unfälle oder Tod zur Folge haben.
A lire avant mise sous tension! Français 3
Merci de lire ces instructions de montage et d'entretien avant de mettre l'alimentation sous tension. Conservez ce manuel qui vous sera toujours utile. Cette alimentation doit être installée par du
personnel qualifié et compétent. Le déclenchement du fusible interne traduit très probablement un défaut au niveau de l'appareil. Si un défaut quelconque apparaît en cours de fonctionnement,
débrancher au plus vite l'alimentation. Dans ce deux cas de figure, il convient de faire contrôler l'alimentation en usine! Les données indiquées dans ce document servent uniquement à donner une
description du produit et n'ont aucune valeur juridique. En cas de divergences, le texte anglais fait foi.
Utilisation: Cet appareil est conçu pour être installé dans une armoire et pour tous les équipements électroniques, tel que l'équipement industriel de commande, l'équipement de bureau, le matériel
de communication et les instruments de mesures. N'utilisez pas cet appa reil sur des installations dans lesquels un problème de fonctionnement de l'alimentation pourrait causer des blessures graves
ou menacer la vie humaine.
AVERTISSEMENT
1) débrancher l'installation avant toute intervention sur l'alimentation (ou démontage) et s'assurer qu'il n'y a pas risque de redémarrage.
2) s'assurer que le câblage a été fait selon les prescriptions
3) ne pas effectuer de réparations ou modifications sur l'alimentation
4) ne pas ouvrir l'appareil. Des tensions importantes passent à l'intérieur.
5) veiller à ce qu'aucun objet ne rentre en contact avec l'inté rieur de l'alimentation (trombones, pièces métalliques)
6) ne pas faire fonctionner l'appareil dans un environnement humide ou à l'extérieur, non protégé. Ne pas utiliser l'appareil dans un environnement où il peut y avoir de la condensation.
Prendre en compte les points suivants, afin d'éviter toute détérioration électrique, incendie, dommage aux personnes ou mort.
Lea primero! Español 4
Conserve este manual como referencia para futuras consultas. La fuente de alimentación solo puede ser instalada y puesta en funcionamiento por personal cualificado. Por favor lea detenidamente
este manual antes de conectar la fuente de alimentación. Cuando se funde un fusible interno, existe gran probabilidad de un fallo interno en el equipo.Si se produce un fallo o mal funcionamiento
durante la operación, desconecte inmediatamente la tensión de alimentación. En ambos casos, el equipo debe ser inspeccionado en fábrica. La información presentada en este documento es
exacta y fiable en cuanto a la descripción del producto y puede cambiar sin aviso. En casa de duda, prevalece el texto inglés.
Uso apropiado: Este equipo ha sido diseñado para su instalación en un ambiente cerrado y ha sido concebido para uso general en instalaciones de control industrial, oficinas, comunicaciones y
equipos de instrumentación. No emplee esta unidad en equipos, donde un mal funcionamiento puede ocasionar lesiones graves o riesgo mortal.
ADVERTENCIA
1) Desconectar la tensión de red antes de trabajar en la fuente de alimentación. Evite una posible reconexión involuntaria.
2) Asegurarse de que el cableado es correcto de acuerdo a los códigos locales y nacionales.
3) No realizar ninguna modificación o reparación de la unidad.
4) No abrir nunca la unidad. En el interior existe riesgo de altas tensiones.
5) Evitar la introducción en la carcasa de objetos extraños.
6) No usar el equipo en ambientes húmedos. No operar el equipo en ambientes donde se espere la formación de rocío o condensación.
Riesgo de descarga eléctrica, incendio, accidente grave o muerte.
Leggere prima questa parte! Italiano 5
Prima di collegare il sistema di alimentazione elettrica si prega di leggere attentamente le seguenti avvertenze. Conservare le istruzioni per la consultazione futura. Il sistema di alimentazione elettrica
deve essere installato solo da personale competente e qualificato. In caso di intervento del fusibile interno, molto probabilmente l'apparecchio è guasto. Se durante il funzionamento si verificano
anomalie o guasti, scollegare immediatamente la tensione di alimentazione. In entrambi i casi è necessario far controllare l'apparecchio dal produttore! I dati sono indicati solo a scopo descrittivo del
prodotto e non vanno considerati come caratteristiche garantite dell'apparecchio.In caso di differenze o problemi è valido il testo inglese
Uso previsto: Questo apparecchio è previsto per il montaggio in un rack per moduli elettronici, ad esempio per controllori industriali, apparecchiature per ufficio, unità di comunicazione o apparecchi
di misura. Non utilizzare questo apparecchio in apparati o impianti dove il malfunzionamento può causare danni alla persona o pericolo di vita.
AVVERTENZA
1) Prima di eseguire interventi di installazione, di manutenzione o di modifica scollegare la tensione di rete ed adottare tutti i provvedimenti necessari per impedirne il ricollegamento non
intenzionale.
2) Assicurare un cablaggio regolare e corretto.
3) Non tentare di modificare o di riparare da soli l'apparecchio.
4) Non aprire l'apparecchio. Al suo interno sono applicate tensioni elettriche pericolose.
5) Impedire la penetrazione di corpi estranei nell'apparecchio, ad esempio fermagli o altri oggetti metallici.
6) Non far funzionare l'apparecchio in un ambiente umido. Non far funzionare l'apparecchio in un ambiente soggetto alla formazione di condensa o di rugiada.
Il mancato rispetto delle seguenti norme può provocare folgorazione elettrica, incendi, gravi incidenti e perfino la morte.
Leia primeiro! Portuguès 6
Recomendamos a leitura cuidadosa das seguintes advertências e observações, antes de colocar em funcionamento a fonte de alimentação. Guarde as Instruções para futura consulta, em casos de
dúvida. A fonte de alimentação deverá ser instalada apenas por profissionais da área, tecnicamente qualificados. Se o fusível interno se fundir, é grande a possibilidade de existir um defeit o no
aparelho. Se por acaso, durante a utilização ocorrer algum defeito de funcionamento ou dano, desligue imediatamente a tensão de alimentação. Em ambos os casos, será necessária uma
verificação na Fábrica! Os dados mencionados têm como finalidade somente a descrição do produto, e não devem ser interpretados como propriedades garantidas no sentido jurídico. Em caso de
duvidas aplica-se o texto em inglês.
Utilize: Este aparelho foi concebido para ser montado dentro de invólucros, caixas ou armários para aparelhos eletrônicos em geral, como, por exemplo, comandos de instalações industriais,
aparelhos para escritórios, aparelhos de comunicação ou instrumentos de medida e quadros eléctricos. Não utilize este aparelho em instalações, nos quais um defeito de funcionamento poderá
causar danos graves ou significar risco de morte.
ATENÇÃO
1) Antes de trabalhos de instalação, manutenção ou modificação, desligue a tensão de alimentação, protegendo-a contra uma nova ligação involuntária.
2) As ligações devem ser efectuadas apenas por profissionais competentes.
3) Não efectue nenhuma modificação ou tentativa de reparação no aparelho. Quando necessário contacte o seu distribuidor.
4) Não abra o aparelho mesmo quando desligado. No seu interior existem condensadores que podem estar carregados electricamente.
5) Proteger a fonte de alimentação contra a introdução inadvertida de corpos metálicos, como por ex., clipes ou outras peças de metal.
6) Não usar o aparelho em ambientes húmidos. Não usar o aparelho em ambientes propensos a condensações.
Product Description
These buffer modules utilize
Electrochemical Double Layer Capacitors
(EDLC), which are installed inside the unit.
They can bridge power failures or extend
the hold-up time, which allows for a safe
shut-down of the system. In times when the
power supply provides sufficient voltages,
the buffer module stores energy in the
capacitors. In case of a voltage fault, this
energy is released to the DC bus in a
regulated process.
The buffer modules are maintenance-free
and have a typical lifetime expectancy >10
years, which is similar to one of a PULS
power supply. No regular replacement of the capacitors is necessary as is required for battery
based UPS systems. The wide temperature range from -40°C to +60°C makes the unit suitable for
many applications.
Germany PULS in Munich +49 89 9278 0 www.pulspower.de
China PULS in Suzhou +86 512 62881820 www.pulspower.cn
France PULS in Limonest / Lyon +33 478 668 941 www.pulspower.fr
North America PULS in St. Charles / Chicago +1 630 587 9780 www.pulspower.us
Austria PULS in Rohrbach +43 27 64 32 13 www.pulspower.at
Switzerland PULS in Oberflachs / Aargau +41 56 450 18 10 www.pulspower.ch
United Kingdom PULS in Bedfordshire +44 845 130 1080 www.pulspower.co.uk
A não observância ou o incumprimento dos pontos a seguir mencionados, poderá causar uma descarga elétrica, incêndios, acidentes g r av es ou morte .
Produktbeschreibung
Diese Puffermodule verwenden
Doppelschichtkondensatoren (EDLC) als
Energiespeicher, welche bereits in das
Gerät eingebaut sind. Sie überbrücken
Spannungsfehler oder verlängern die
Haltezeit, um Vorgänge nach dem
Ausschalten kontrolliert beenden zu können
und einen anschließenden reibungslosen
Neustart sicherzustellen. Während das
Netzgerät Strom liefert, werden die
Kondensatoren geladen und speichern die
Energie. Versagt die Versorgung, wird
diese Energie wieder geregelt abgegeben.
Die Puffermodule benötigen keine Wartung.
Die typische Lebenserwartung ist >10 Jahre, was vergleichbar zu der von PULS
Stromversorgungen ist. Der weite Arbeitstemperaturbereich von
-40°C bis +60°C qualifiziert diese Geräte für viele Anwendungen.
+ +
- -
24V Ausgang
Netzgerät
Eingang
L N PE
-
+
+
Ein
Aus
gang
gang
UC10
Puffermodul
g
n
i
r
y
e
d
f
f
a
u
e
n
I
B
R
+
-
t
i
b
i
h
-
+ +
- -
24V Output
Power
Supply
Input
L N PE
+
IN
Module
d
a
e
R
-
UC10
Buffer
y
f
f
u
B
non-buffered
branches
buffered
branches
-
+
OUT
g
n
i
t
r
i
e
b
i
h
n
I
-
+
Headquarters:
PULS GmbH
Arabellastrasse 15
D-81925 Munich
Germany
www.pulspower.com
ungepufferte
Lasten
gepufferte
Lasten
EDLC Buffer Module Instruction Manual
Bedienungsanleitung für EDLC Puffermodule
Technical Data 1) Technische Daten
Input Voltage Eingangsspannung nom.
Input Voltage Range Eingangsspannungsbereich min.
Turn-on Voltage Einschaltspannung typ. / max. 22.8V / 23.0V 22.8V / 23.0V
Input Current 4) Eingangsstrom
Return Current to Input 5) Rückwärtsstrom in den Eingang 5) max. -11mA -11mA
Transfer Threshold Voltage 6) Schwellspannung für Pufferbetrieb
Output Voltage in Normal Mode Ausgangsspannung Normalbetrieb nom. Input – 0.3V (10A load)
in Buffer Modes Pufferbetrieb typ. 22.45V (0A buffer current)
Output Current Ausgangsstrom nom. 15A 15A
Output Power Ausgangsleistung nom. 360W 360W
Output Overload Behavior Überlastverhalten am Ausgang - continuous current continuous current
Capacitor Size Größe der Kondensatoren nom. 6kWs 12kWs
Charging Time Ladezeit 16 minutes 32 minutes
Buffer Time Pufferzeit 200s at 1A
Efficiency Wirkungsgrad typ. 97.8% 97.8%
Power Losses Verlustleistung typ. 2.9A (0A load)
Operational Temperature Range Betriebstemperaturbereich nom. -40°C - +60°C -40°C - +60°C
Storage Temperature Range Lagertemperaturbereich nom. -40°C - +70°C -40°C - +70°C
Humidity 7) Feuchte
7)
IEC 60068-2-30 5 - 95% r.H. 5 - 95% r.H.
Vibration Schwingen IEC 60068-2-6 2g
Shock Schocken IEC 60068-2-27 30g 6ms, 20g 11ms
Degree of Pollution Verschmutzungsgrad IEC 62103 2
Degree of Protection Schutzart EN 60529 IP20 IP20
Class of Protection Schutzklasse IEC 61140 III III
Over-temperature Protection Übertemperaturschutz OTP Yes / Ja Yes / Ja
Output Over-voltage Protection Überspannungsschutz am Ausgang OVP, max. 35Vdc 35Vdc
Parallel Use for higher currents
for redundancy
for longer buffer times
Parallel schaltbar für höhere Ströme
zur Redundanz
längere Pufferzeiten
Dimensions 9) (WxHxD) Abmessungen
Weight Gewicht max. 1150g, 2.54lb 1720g, 3.79lb
Approvals Zulassungen - Æ 8) Æ 8)
Limited Warranty Eingeschränkte Gewährleistung Years / Jahre 3 3
1) All parameters are specified at 24Vdc input voltage, nominal output current, 25°C ambient
and after a 5 minutes run-in time unless otherwise noted.
2) Describes the voltage range where capacitors get charged and buffering is possible
3) Describes the voltage range where indicators and signaling are working
4) Capacitors charged and output not loaded / during charging and output not loaded / during
charging and output loaded with nominal current
5) Leakage current to input in buffer mode
6) The transfer threshold voltage describes the input voltage, where the unit switches into buffer
mode and delivers output voltage from the capacitors if the input was above the turn-on level
before and all other buffer conditions are fulfilled. The unit switches back to normal mode, as
soon as the input voltage exceeds the transfer threshold voltage again.
7) Do not energize while condensation is present.
8) See datasheet or markings on the unit.
9) Depth without DIN-rail
10) Higher levels possible when utilizing the wall mounting bracket ZM2.WALL
CE Marking
CE mark is in conformance with EMC directive 2004/108/EC, the low-voltage directive (LVD)
2006/95/EC and the RoHS directive 2011/65/EC.
EMC Immunity: EN 61000-6-1, EN 61000-6-2
EMC Emission EN 61000-6-3, EN 61000-6-4, FCC Part 15 Class B
Terminals and Wiring
Use appropriate copper cables that are designed for a minimum operating temperature of:
60°C for ambient temperatures up to 45°C,
75°C for ambient temperatures up to 60°C and
90°C for ambient temperatures up to 70°C.
Follow national installation codes and regulations! Ensure that all strands of a stranded wire enter
the terminal connection! Ferrules are allowed.
Input / Output Signals
Spring-clamp terminal Plug-connector
Solid wire 0.5-6mm
Stranded wire 0.5-4mm
American wire gauge AWG 20-10 AWG 22-14
Max. wire diameter (including ferrules) 2.8mm 1.5mm
Wire stripping length 10mm / 0.4inch 6mm / 0.24inch
Tightening torque N/A 0.4Nm / 3.5lb.inch
1)
UC10.241 UC10.242
DC 24-28V
min.
4)
max. 0.1A / 1.3A / 17A 0.1A / 1.3A / 17A
6)
9)
(BxHxT) nom. 126x124x117mm 198x124x117mm
2
2
0.2-1.5mm2
0.2-1.5mm2n
typ. 22.45V (0A load)
Input – 0.45V (15A load)
22.25V (10A buffer current)
22.12V (15A buffer current)
-
-
-
1) Alle Werte gelten bei 24Vdc Eingangsspannung, Nennausgangsstrom, 25°C Umgebung und
nach einer Aufwärmzeit von 5 Minuten, falls nichts anderes angegeben.
2) Beschreibt den Spannungsbereich, bei dem die Kondensatoren geladen werden und eine
Pufferung stattfinden kann.
3) Beschreibt den Spannungsbereich, bei dem die Signalisierung und Anzeigeelemente
arbeiten.
4) Kondensatoren geladene und Ausgang nicht belastet / Kondensatoren werden geladen und
Ausgang nicht belastet / Kondensatoren werden geladen und Ausgang mit Nennstrom
belastet
5) Leckstrom in den Eingang während des Pufferbetriebs
6) Die Schwellspannung für den Pufferbetrieb beschreibt de Eingangsspannung, bei dem das
Gerät in den Pufferbetrieb umschaltet und die Energie aus den Kondensatoren zur Verfügung
stellt. Vorher musste der Eingang über der Einschaltspannung gewesen sein, und alle
weiteren Pufferbedingungen erfüllt gewesen sein. Das Gerät schaltet wieder in den
Normalbetrieb, sobald die Eingangsspannung diesen Schwellwert übersteigt.
7) Nicht betreiben, solange das Gerät Kondensation aufweist.
8) Siehe Datenblatt oder Prüfzeichen auf dem Gerät.
9) Tiefe ohne DIN-Schiene
10) Höhere Werte sind bei Verwendung des Wandmontageadapters ZM2.WALL möglich
CE Kennzeichnung
Das CE Zeichen ist angebracht und erklärt die Erfüllung der EMV Richtlinie 2004/108/EG, der
Niederspannungsrichtlinie 2006/95/EG und der RoHS Richtlinie 2011/65/EG.
Störfestigkeit: EN 61000-6-1, EN 61000-6-2
Störaussendung: EN 61000-6-3, EN 61000-6-4, FCC Part 15 Klasse B
Anschlussklemmen und Verdrahtung
Verwenden Sie geeignete Kupferkabel, die mindestens für:
60°C bei einer Umgebungstemperatur bis zu 45°C,
75°C bei einer Umgebungstemperatur bis zu 60°C und
90°C bei einer Umgebungstemperatur bis zu 70°C zugelassen sind.
Beachten Sie nationale Bestimmungen und Installationsvorschriften! Stellen Sie sicher, dass
keine einzelnen Drähte von Litzen abstehen. Aderendhülsen sind erlaubt.
Eingang / Ausgang Signale
Federkraftklemme Steckverbinder
Starrdraht 0,5-6mm
Litze 0,5-4mm
AWG AWG 20-10 AWG 22-14
Max. Drahtdurchmesser (inkl. Aderendhülsen) 2,8mm 1,5mm
Abiso lierlänge 7mm / 0,28inch 6mm / 0,24inch
Anzugsdrehmoment nicht zutreffend 0,4Nm / 3,5lb.inch
-20%/+25%
22.5 – 30Vdc
19.2 - 35Vdc
22.55V (10A load)
22.60V (15A load)
16.5s at 10A
9s at 15A
5.5A (10A load)
7.7A (15A load)
No / Nein
Yes / Ja
Yes / Ja
DC 24-28V
2)
3)
22.25V (10A buffer current)
22.12V (15A buffer current)
10)
10)
7)
22.5 – 30Vdc 2)
19.2 - 35Vdc
22.45V (0A load)
22.55V (10A load)
22.60V (15A load)
Input – 0.3V (10A load)
Input – 0.45V (15A load)
22.45V (0A buffer current)
2.9A (0A load)
5.5A (10A load)
7.7A (15A load)
30g 6ms, 20g 11ms
-20%/+25%
400s at 1A
33s at 10A
18s at 15A
No / Nein
2g
2 7)
Yes / Ja
Yes / Ja
3)
10)
10)
2
2
0,2-1,5mm2
0,2-1,5mm2
EDLC Buffer Module Instruction Manual
Bedienungsanleitung für EDLC Puffermodule
Installation
Mount the unit onto a DIN-rail according to EN 60715 (7.5 or 15mm height) so that the power
terminals are located on the top of the unit. Do not obstruct air flow as the unit is convection
cooled. Ventilation grid must be kept free of any obstructions. The following installation clearances
must be kept when the buffer module is permanently fully loaded:
Left / right: 5mm (15mm in case the adjacent device is a heat source)
40mm on top, 20mm on the bottom of the unit.
Use in hazardous location areas
Units which are marked with "Class I Div 2" are suitable for use in Class I Division 2 Groups A, B,
C, D locations.
Units which are marked with II 3G Ex nA nC IIC T4 Gc are suitable for use in Group II
Category 3 (Zone 2) environments and are evaluated according to EN 60079-0:2009 and EN
60079-15:2010.
WARNING EXPLOSION HAZARDS!
Substitution of components may impair suitability for this environment. Do not disconnect the unit
unless power has been switched off or the area is known to be non-hazardous. A suitable
enclosure must be provided for the end product which has a minimum protecti on o f IP54 and fulfils
the requirements of the EN 60079-15:2010.
Fig. 1 / Bild 1
+
Input
Functional Diagram / Funktionsschaltbild
Input Fuse,
Reverse Polarity Protection,
Return Current Protection
-
Input
Voltage
Monitor
Charger
Balancing
&
Safety
Circuits
Fig. 4 / Bild 4
Operational Temperature Range/
Arbeitstemperaturbereich
Boost
Converter
(Step-up
Converter)
Capacitors
User Interface
A Power Port (Quick-connect spring-clamp terminals)
To connect the input power and the buffered loads
B Signal Connector (pluggable screw terminal)
- Ready: Contact is closed when status LED shows “Ready”
- Buffering: Contact is closed during buffering
Contact ratings: max. 60Vdc 0.3A, 30Vdc 1A, 30Vac 0.5A
- Inhibit input: A voltage between 10 and 35V applied on
this input signal disables buffering (e.g. during service)
C Chassis Ground (screw)
Use a M4 ring-type terminal to connect the housing to
ground, when required
D Status LED (green, see figure 3 for flashing pattern)
- Ready: Capacitors fully charged, no failures detected
- Charging: Capacitors being charged
- Buffering: Capacitors being discharged
D Diagnosis LED (yellow, see figure 3 for flashing pattern)
- Current Overload: Too high output current, output voltage
falls below 20Vdc, ready contact opens
- High Temperature: Indicates a capacitor temperature
higher than 65°C, charging and buffering remains possible,
ready contact opens.
- Buffer Time Expired: Buffering stopped due to
discharged capacitors
- Inhibit Active: Buffering is blocked by the inhibit signal
E Check Input Voltage LED (red)
Indicates a too low or too high input voltage. The input
voltage must be between 23Vdc and 30Vdc to turn-on the
output and to start charging of capacitors.
Electronic
Current
Limiter
Temp
Controller
+
Output
-
Status LED
Diagnosis LED
Input Low
(1)
(2)
(3)
(4)
(7)
(8)
Buffered
Load
(green)
(red)
Ready Contact
Buffering Contact
+
Inhibit
-
(yellow)
UC10.241 UC10.241 UC10.241, UC10.242
Installation
Das Gerät auf eine DIN-Schiene entsprechend EN 60715 (7,5 oder 15mm Höhe) so montieren,
dass sich die Leistungsanschlüsse oben befinden. Das Gerät ist für Konvektionskühlung
ausgelegt, daher Luftzirkulation nicht behindern! Folgende Einbauabstände sind bei dauerhafter
Volllast einzuhalten:
Links / rechts: 5mm (15mm bei benachbarten Wärmequellen)
Oben: 40mm, unten 20mm vom Gerät.
Betrieb in explosionsgefährdeter Umgebung
Geräte, die mit "Class I Div 2" gekennzeichnet sind, sind für den Einsatz in Klasse I Division 2
Gruppen A,B,C,D Umgebung geeignet.
Geräte, die mit II 3G Ex nA nC IIC T4 Gc, gekennzeichnet sind, sind nach EN 60079-0:2009
und EN 60079-15:2010 getestet und können in Gruppe II, Kategorie 3 (Zone 2) Umgebungen
verwendet werden.
ACHTUNG EXPLOSIONSGEFAHR!
Veränderungen am Gerät können die Tauglichkeit für diese Umgebung beeinträchtigen.
Anschlüsse nicht abklemmen, solange Spannung anliegt oder die Umgebung als
explosionsgefährlich gilt. Das Gerät muss mindestens in ein IP54 Gehäuse, welches den
Anforderungen der EN 60079-15:2010 entspricht, eingebaut werden.
Buffer Time / Pufferzeit
Buffer Current
16A
14A
12A
10A
8A
6A
4A
2A
b
a
0
0 20 200s40 60 80 100 120 140 160 180
Benutzerinterface
A Leistungsanschlüsse (Schnellanschluss Federkraftklemmen)
Zum Anschluss der Versorgung und der gepufferten Verbraucher
B Signalstecker (steckbare Schraubklemme)
- „Ready“: Kontakt ist geschlossen, wenn die Status LED “Ready”
anzeigt
- „Buffering“: Kontakt ist im Pufferbetrieb geschlossen
Kontaktbelastbarkeit: max. 60Vdc 0,3A, 30Vdc 1A, 30Vac 0,5A
- „Inhibit input“: Eine Spannung zwischen 10 und 35V an diesem
Eingang verhindert einen Pufferbetrieb (z.B. bei Servicearbeiten)
C „Chassis Ground“ (Schraube)
Wenn erforderlich, kann hier das Gehäuse mit einem M4
Ringkabelschuh geerdet werden.
D Status LED (grün, siehe Bild 3 für Blinkmuster)
- „Ready“: Kondensatoren voll geladen, keine Fehler erkannt
- „Charging“: Kondensatoren werden geladen
- „Buffering“: Kondensatoren werden entladen
D Diagnose LED (gelb, siehe Bild 3 für Blinkmuster)
- „Current Overload“: Zu hoher Ausgangsstrom,
Ausgangsspannung kleiner 20Vdc, Ready Kontakt ist offen.
- „High Temperature“: Zeigt an, wenn die Temperatur der
Kondensatoren größer 65°C ist, Lade- und Pufferbetrieb ist
möglich, Ready Kontakt ist offen.
- „Buffer Time Expired“: Puffermodus wurde beendet, nachdem
die Kondensatoren komplett entladen waren.
- „Inhibit Active“: Ein aktiviertes Signal verhindert Pufferbetrieb
E „Check Input Voltage“ LED (rot)
Zeigt eine zu geringe oder zu hohe Eingangsspannung an. Die
Spannung muss zwischen 23Vdc und 30Vdc sein, um den
Ausgang einzuschalten und den Ladevorgang zu starten.
Fig. 2 / Bild 2
a
UC10.241
b
UC10.242
Buffer Time
Fig. 5 / Bild 5
Dimensions / Abmessungen
Fig. 3 / Bild 3
Flashing Pattern / Blinkmuster
Flashing Pattern for green status LED
1
0
1
0
1
0
Flashing Pattern for yellow diagnosis LED
1
0
1
0
1
0
1
0
Ready
Charging
Buffering
Current
Overload
High
Temperature
Buffer time
expired
Inhibit
active
Allowable Output Current
15A
12.5
10.0
7.5
5.0
2.5
0
-40 0 +40
PU-406.010.00-10A
Ambient Temperature
+60°C
Loading...
