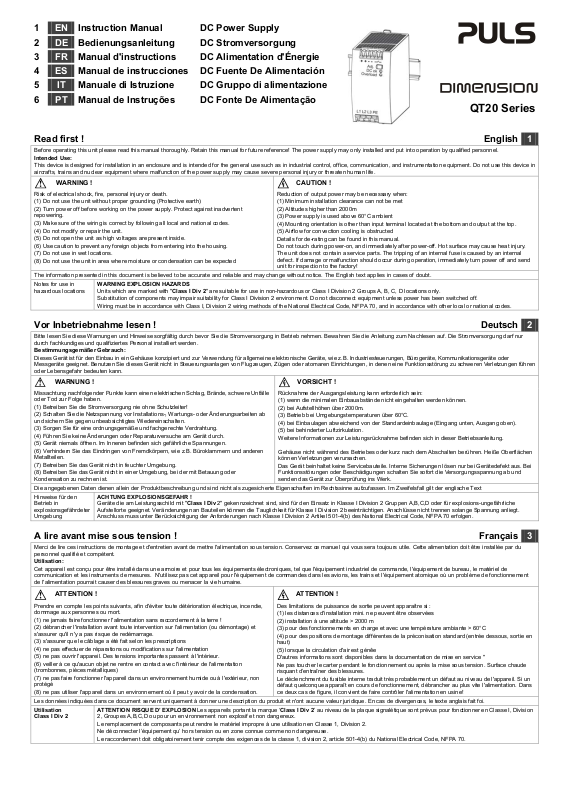

PULS QT20.241, QT20.481, QT20.361 User guide [ml]

1 EN Instruction Manual DC Power Supply
2

DE Bedienungsanleitung DC Stromversorgung

3 FR Manual d'instructions DC Alimentation d'Énergie
4 ES Manual de instrucciones DC Fuente De Alimentación
5 IT Manuale di Istruzione DC Gruppo di alimentazione
6 PT Manual de Instruções DC Fonte De Alimentação

QT20 Series

Read first ! English 1

Before operating this unit please read this manual thoroughly. Retain this manual for future reference! The power supply may only installed and put into operation by qualified personnel.

Intended Use:

This device is designed for installation in an enclosure and is intended for the general use such as in industrial control, office, communication, and instrumentation equipment. Do not use this device in
aircrafts, trains and nuclear equipment where malfunction of the power supply may cause severe personal injury or threaten human life.

WARNING !

Risk of electrical shock, fire, personal injury or death.
(1) Do not use the unit without proper grounding (Protective earth)
(2) Turn power off before working on the power supply. Protect against inadvertent

repowering.
(3) Make sure of the wiring is correct by following all local and national codes.
(4) Do not modify or repair the unit.
(5) Do not open the unit as high voltages are present inside.
(6) Use caution to prevent any foreign objects from entering into the housing.
(7) Do not use in wet locations.
(8) Do not use the unit in area where moisture or condensation can be expected

The information presented in this document is believed to be accurate and reliable and may change without notice. The English text applies in cases of doubt.
Notes for use in

hazardous locations

WARNING EXPLOSION HAZARDS
Units which are marked with "Class I Div 2" are suitable for use in non-hazardous or Class I Division 2 Groups A, B, C, D locations only.

Substitution of components may impair suitability for Class I Division 2 environment. Do not disconnect equipment unless power has been switched off.
Wiring must be in accordance with Class I, Division 2 wiring methods of the National Electrical Code, NFPA 70, and in accordance with other local or national codes.

CAUTION !

Reduction of output power may be necessary when:
(1) Minimum installation clearance can not be met
(2) Altitudes higher than 2000m
(3) Power supply is used above 60°C ambient
(4) Mounting orientation is other than input terminal located at the bottom and output at the top.
(5) Airflow for convection cooling is obstructed
Details for de-rating can be found in this manual.
Do not touch during power-on, and immediately after power-off. Hot surface may cause heat injury.

The unit does not contain a service parts. The tripping of an internal fuse is caused by an internal
defect. If damage or malfunction should occur during operation, immediately turn power off and send
unit for inspection to the factory!

Vor Inbetriebnahme lesen ! Deutsch 2

Bitte lesen Sie diese Warnungen und Hinweise sorgfältig durch bevor Sie die Stromversorgung in Betrieb nehmen. Bewahren Sie die Anleitung zum Nachlesen auf. Die Stromversorgung darf nur
durch fachkundiges und qualifiziertes Personal installiert werden.

Bestimmungsgemäßer Gebrauch:

Dieses Gerät ist für den Einbau in ein Gehäuse konzipiert und zur Verwendung für allgemeine elektronische Geräte, wie z.B. Industriesteuerungen, Bürogeräte, Kommunikationsgeräte oder
Messgeräte geeignet. Benutzen Sie dieses Gerät nicht in Steuerungsanlagen von Flugzeugen, Zügen oder atomaren Einrichtungen, in denen eine Funktionsstörung zu schweren Verletzungen führen
oder Lebensgefahr bedeuten kann.

WARNUNG !

Missachtung nachfolgender Punkte kann einen elektrischen Schlag, Brände, schwere Unfälle
oder Tod zur Folge haben.

(1) Betreiben Sie die Stromversorgung nie ohne Schutzleiter!
(2) Schalten Sie die Netzspannung vor Installations-, Wartungs- oder Änderungsarbeiten ab
und sichern Sie gegen unbeabsichtigtes Wiedereinschalten.
(3) Sorgen Sie für eine ordnungsgemäße und fachgerechte Verdrahtung.
(4) Führen Sie keine Änderungen oder Reparaturversuche am Gerät durch.
(5) Gerät niemals öffnen. Im Inneren befinden sich gefährliche Spannungen.
(6) Verhindern Sie das Eindringen von Fremdkörpern, wie z.B. Büroklammern und anderen
Metallteilen.
(7) Betreiben Sie das Gerät nicht in feuchter Umgebung.
(8) Betreiben Sie das Gerät nicht in einer Umgebung, bei der mit Betauung oder
Kondensation zu rechnen ist.

Die angegebenen Daten dienen allein der Produktbeschreibung und sind nicht als zugesicherte Eigenschaften im Rechtssinne aufzufassen. Im Zweifelsfall gilt der englische Text
Hinweise für den

Betrieb in
explosionsgefährdeter
Umgebung

ACHTUNG EXPLOSIONSGEFAHR !
Geräte die am Leistungsschild mit "Class I Div 2" gekennzeichnet sind, sind für den Einsatz in Klasse I Division 2 Gruppen A,B,C,D oder für explosions-ungefährliche
Aufstellorte geeignet. Veränderungen an Bauteilen können die Tauglichkeit für Klasse I Division 2 beeinträchtigen. Anschlüsse nicht trennen solange Spannung anliegt.
Anschluss muss unter Berücksichtigung der Anforderungen nach Klasse I Division 2 Artikel 501-4(b) des National Electrical Code, NFPA 70 erfolgen.

VORSICHT !

Rücknahme der Ausgangsleistung kann erforderlich sein:
(1) wenn die minimalen Einbauabstände nicht eingehalten werden können.
(2) bei Aufstellhöhen über 2000m.
(3) Betrieb bei Umgebungstemperaturen über 60°C.
(4) bei Einbaulagen abweichend von der Standardeinbaulage (Eingang unten, Ausgang oben).
(5) bei behinderter Luftzirkulation.
Weitere Informationen zur Leistungsrücknahme befinden sich in dieser Betriebsanleitung.

Gehäuse nicht während des Betriebes oder kurz nach dem Abschalten berühren. Heiße Oberflächen
können Verletzungen verursachen.

Das Gerät beinhaltet keine Servicebauteile. Interne Sicherungen lösen nur bei Gerätedefekt aus. Bei
Funktionsstörungen oder Beschädigungen schalten Sie sofort die Versorgungsspannung ab und
senden das Gerät zur Überprüfung ins Werk.

A lire avant mise sous tension ! Français 3

Merci de lire ces instructions de montage et d'entretien avant de mettre l'alimentation sous tension. Conservez ce manuel qui vous sera toujours utile. Cette alimentation doit être installée par du
personnel qualifié et compétent.

Utilisation:

Cet appareil est conçu pour être installé dans une armoire et pour tous les équipements électroniques, tel que l'équipement industriel de commande, l'équipement de bureau, le matériel de
communication et les instruments de mesures. N'utilisez pas cet appareil pour l'équipement de commandes dans les avions, les trains et l'équipement atomique où un problème de fonctionnement
de l'alimentation pourrait causer des blessures graves ou menacer la vie humaine.

ATTENTION !

Prendre en compte les points suivants, afin d'éviter toute détérioration électrique, incendie,
dommage aux personnes ou mort.

(1) ne jamais faire fonctionner l'alimentation sans raccordement à la terre !
(2) débrancher l'installation avant toute intervention sur l'alimentation (ou démontage) et

s'assurer qu'il n'y a pas risque de redémarrage.
(3) s'assurer que le câblage a été fait selon les prescriptions
(4) ne pas effectuer de réparations ou modifications sur l'alimentation
(5) ne pas ouvrir l'appareil. Des tensions importantes passent à l'intérieur.
(6) veiller à ce qu'aucun objet ne rentre en contact avec l'intérieur de l'alimentation
(trombonnes, pièces métalliques)
(7) ne pas faire fonctionner l'appareil dans un environnement humide ou à l'extérieur, non
protégé
(8) ne pas utiliser l'appareil dans un environnement où il peut y avoir de la condensation.

Les données indiquées dans ce document servent uniquement à donner une description du produit et n'ont aucune valeur juridique. En cas de divergences, le texte anglais fait foi.

Utilisation
Class I Div 2

ATTENTION RISQUE D’ EXPLOSION Les appareils portant la marque ‘Class I Div 2’ au niveau de la plaque signalétique sont prévus pour fonctionner en Classe I, Division

2, Groupes A,B,C,D ou pour un environnement non explosif et non dangereux.
Le remplacement de composants peut rendre le matériel impropre à une utilisation en Classe 1, Division 2.
Ne déconnecter l’équipement qu’ hors tension ou en zone connue comme non dangereuse.
Le raccordement doit obligatoirement tenir compte des exigences de la classe 1, division 2, article 501-4(b) du National Electrical Code, NFPA 70.

ATTENTION !

Des limitations de puissance de sortie peuvent apparaïtre si :
(1) les distances d'installation mini. ne peuvent être observées
(2) installation à une altitude > 2000 m
(3) pour des fonctionnements en charge et avec une température ambiante > 60°C
(4) pour des positions de montage différentes de la préconisation standard (entrée dessous, sortie en
haut)
(5) lorsque la circulation d'air est génêe
D'autres informations sont disponibles dans la documentation de mise en service "
Ne pas toucher le carter pendant le fonctionnement ou après la mise sous tension. Surface chaude
risquant d’entraîner des blessures.
Le déclenchment du fusible interne traduit très probablement un défaut au niveau de l'appareil. Si un
défaut quelconque apparaît en cours de fonctionnement, débrancher au plus vite l'alimentation. Dans
ce deux cas de figure, il convient de faire contrôler l'alimentation en usine!

Lea primero! Español 4

Conserve este manual como referencia para futuras consultas. La fuente de alimentación solo puede ser instalada y puesta en funcionamiento por personal cualificado. Por favor lea detenidamente
este manual antes de conectar la fuente de alimentación.

Uso apropiado:

Este equipo ha sido diseñado para su instalación en un ambiente cerrado y ha sido concebido para uso general en instalaciones de control industrial, oficinas, comunicaciones y equipos de
instrumentación. No emplee este equipo en aeronaves, trenes e instalaciones atómicas, donde un mal funcionamiento de la fuente de alimentación puede ocasionar lesiones graves o riesgo mortal.

ADVERTENCIA !

Riesgo de descarga eléctrica, incendio, accidente grave o muerte.
(1) No conectar nunca la unidad sin conexión de puesta a tierra.
(2) Desconectar la tensión de red antes de trabajar en la fuente de alimentación. Evite una

posible reconexión involuntaria.
(3) Asegurarse de que el cableado es correcto de acuerdo a los códigos locales y

nacionales.
(4) No realizar ninguna modificación o reparación de la unidad.
(5) No abrir nunca la unidad. En el interior existe riesgo de altas tensiones.
(6) Evitar la introducción en la carcasa de objetos extraños.
(7) No usar el equipo en ambientes húmedos.
(8) No operar el equipo en ambientes donde se espere la formación de rocío o

condensación.

La información presentada en este documento es exacta y fiable en cuanto a la descripción del producto y puede cambiar sin aviso. En casa de duda, prevalece el texto inglés.

Uso apropiado
Class I Div 2

ATENCIÓN PELIGRO DE EXPLOSIÓN! Los equipos marcados con la expresión "Class I Div 2" son adecuados para su uso en ambientes no peligrosos y en entornos con

la Clase I División 2 Grupos A, B, C, D. La sustitución de componentes puede perjudicar la idoneidad para la Clase I División 2.
No desconecte el equipo a menos que la tensión de alimentación esté desconectada.
El conexionado debe cumplir con la Clase I División 2 métodos de conexión del Código Nacional Eléctrico NFPA 70 o con el resto de códigos locales o nacionales.

CUIDADO !

La deriva en la tensión de salida se produce:
(1) cuando no pueden mantenerse las distancias mínimas de montaje.
(2) en caso de que el montaje se realice en altitudes superiores a los 2000 m.
(3) en caso de funcionamiento a plena carga y temperaturas ambientales superiores a 60º C.
(4) En caso de posiciones de montaje diferentes a la posición de montaje estándar (terminales de

entrada abajo y terminales de salida arriba).
(5) en caso de que la circulación de aire para la refrigeración por conducción esté obstruida.
Puede encontrar más detalles del caso de deriva en este manual.
No tocar durante el funcionamiento ni inmediatamente después del apagado. El calor de la superficie
puede causar quemaduras graves.
Cuando se funde un fusible interno, existe gran probabilidad de un fallo interno en el equipo.Si se
produce un fallo o mal funcionamiento durante la operación, desconecte inmediatamente la tensión
de alimentación. En ambos casos, el equipo debe ser inspeccionado en fábrica.

Leggere prima questa parte! Italiano 5

Prima di collegare il sistema di alimentazione elettrica si prega di leggere attentamente le seguenti avvertenze. Conservare le istruzioni per la consultazione futura. Il sistema di alimentazione elettrica
deve essere installato solo da personale competente e qualificato.

Uso previsto:

Questo apparecchio è previsto per il montaggio in un rack per moduli elettronici, ad esempio per controllori industriali, apparecchiature per ufficio, unità di comunicazione o apparecchi di misura. Non
utilizzare l'apparecchio in impianti di controllo di aerei, di treni o di impianti nucleari in cui il suo eventuale guasto può comportare gravi lesioni o la morte di persone.

AVVERTENZA!

Il mancato rispetto delle seguenti norme può provocare folgorazione elettrica, incendi, gravi
incidenti e perfino la morte.

(1) Non far funzionare in nessun caso il sistema di alimentazione elettrica senza conduttore di
protezione!

(2) Prima di eseguire interventi di installazione, di manutenzione o di modifica scollegare la
tensione di rete ed adottare tutti i provvedimenti necessari per impedirne il ricollegamento
non intenzionale.
(3) Assicurare un cablaggio regolare e corretto.

(4) Non tentare di modificare o di riparare da soli l'apparecchio.
(5) Non aprire l'apparecchio. Al suo interno sono applicate tensioni elettriche pericolose.
(6) Impedire la penetrazione di corpi estranei nell'apparecchio, ad esempio fermagli o altri

oggetti metallici.
(7) Non far funzionare l'apparecchio in un ambiente umido.
(8) Non far funzionare l'apparecchio in un ambiente soggetto alla formazione di condensa o

di rugiada.
I dati sono indicati solo a scopo descrittivo del prodotto e non vanno considerati come caratteristiche garantite dell'apparecchio.In caso di differenze o problemi è valido il testo inglese

Uso previsto
Class I Div 2

ATTENZIONE: PERICOLO DI ESPLOSIONE! Gli apparecchi la cui targhetta riporta "Class I Div 2" sono adatti per l'impiego in ambienti di classe I, divisione 2, gruppi A, B,

C e D o non soggetti al pericolo di esplosione. La modifica dei componenti possono influenzare negativamente l'idoneità per ambienti di classe I, divisione 2.Non aprire i
morsetti con tensione di alimentazione collegata. Il collegamento deve essere eseguito nel rispetto dei requisiti previsti dalla classe I, divisione 2, articolo 501-4(b) del
National Electrical Code, NFPA 70.

CAUTELA !

È necessario ridurre la potenza di uscita se:
(1) non è possibile rispettare le distanze minime di montaggio;
(2) l'apparecchio viene installato in un luogo di altitudine maggiore di 2000 m;
(3) il funzionamento è a pieno carico a temperatura ambiente maggiore di 60 °C;
(4) la posizione di montaggio differisce da quella standard (ingresso in basso, uscita in alto);
(5) è ostacolata la libera circolazione dell'aria.
Ulteriori informazioni sono riportate in questo manuale.
Non toccare quando acceso e subito dopo lo spegnimento. La superficie calda può causare
scottature.
In caso di intervento del fusibile interno, molto probabilmente l'apparecchio è guasto.
Se durante il funzionamento si verificano anomalie o guasti, scollegare immediatamente la tensione di
alimentazione.
In entrambi i casi è necessario far controllare l'apparecchio dal produttore!

Leia primeiro! Portuguès 6

Recomendamos a leitura cuidadosa das seguintes advertências e observações, antes de colocar em funcionamento a fonte de alimentação. Guarde as Instruções para futura consulta, em casos de
dúvida. A fonte de alimentação deverá ser instalada apenas por profissionais da área, tecnicamente qualificados.

Utilize:

apenas para o fim pré-estabelecido. Este aparelho foi concebido para ser montado dentro de invólucros, caixas ou armários para aparelhos eletrônicos em geral, como, por exemplo, comandos de
instalações industriais, aparelhos para escritórios, aparelhos de comunicação ou instrumentos de medida e quadros eléctricos. Não utilize este aparelho em sistemas de comando de aviões, de
comboios ou em instalações movidas por energia nuclear, nos quais um defeito de funcionamento poderá causar danos graves ou significar risco de morte.

ATENÇÃO !

A não observância ou o incumprimento dos pontos a seguir mencionados, poderá causar
uma descarga elétrica, incêndios, acidentes graves ou morte.

(1) Não use a fonte de alimentação sem o condutor de proteção terra!
(2) Antes de trabalhos de instalação, manutenção ou modificação, desligue a tensão de
alimentação, protegendo-a contra uma nova ligação involuntária.
(3) As ligações devem ser efectuadas apenas por profissionais competentes.
(4) Não efectue nenhuma modificação ou tentativa de reparação no aparelho. Quando
necessário contacte o seu distribuidor.
(5) Não abra o aparelho mesmo quando desligado. No seu interior existem condensadores
que podem estar carregados electricamente.
(6) Proteger a fonte de alimentação contra a introdução inadvertida de corpos metálicos,
como por ex., clipes ou outras peças de metal.
(7) Não usar o aparelho em ambientes húmidos.
(8) Não usar o aparelho em ambientes propensos a condensações.

Os dados mencionados têm como finalidade somente a descrição do produto, e não devem ser interpretados como propriedades garantidas no sentido jurídico. Em caso de dúvidas, aplica-se o
texto em Inglês.

Utilize
Class I Div 2

ATENÇÃO, RISCO DE EXPLOSÃO ! Aparelhos que contêm na sua placa de dados elétricos o texto “Class I Div 2” são apropriados para a aplicação na Classe I, divisão 2,

Grupos A, B, C, D ou também para locais de instalação isentos de riscos de explosão.
Modificações efetuadas em componentes podem restringir ou reduzir a adequação para aplicação na Classe I, Divisão 2. As ligações não devem ser separadas enquanto

estiverem ligadas a uma fonte de alimentação elétrica. As ligações devem ser efetuadas levando-se em consideração as exigências normativas da Classe I, Divisão 2.

Germany PULS in Munich [phone] www.pulspower.com
China PULS in Shanghai [phone] www.puls-power.cn
France PULS in Limonest / Lyon [phone] www.puls-power.com/fr
North America PULS in St. Charles / Chicago [phone] www.puls-power.us
Austria PULS in Rohrbach [phone] www.pulspower.com
Switzerland PULS in Oberflachs / Aargau [phone] www.puls-power.ch
United Kingdom PULS in Bedfordshire [phone] www.puls.co.uk

CUIDADO !

Será necessário reduzir a potência de saída nos seguintes casos:
(1) Quando não forem observadas as distâncias mínimas de montagem.
(2) Quando instaladas a altitudes superiores a 2000m.
(3) Existencia de temperatura ambiente superior a 60ºC, em plena carga do aparelho.
(4) Montagem invertida do aparelho (Entrada em baixo, saída em cima).
(5) Montagem em ambiente sem ventilação.
No presente manual de funcionamento encontram-se ainda outras informações.
Não tocar enquanto estiver em funcionamento, nem após a desligar. A superficie poderá estar quente

e provocar lesões
Se o fusível interno se fundir, é grande a possibilidade de existir um defeito no aparelho. Se por

acaso, durante a utilização ocorrer algum defeito de funcionamento ou dano, desligue imediatamente
a tensão de alimentação.

Em ambos os casos, será necessária uma verificação na Fábrica!

Headquarters:
PULS GmbH
Arabellastrasse 15
D-81925 Munich
Germany
