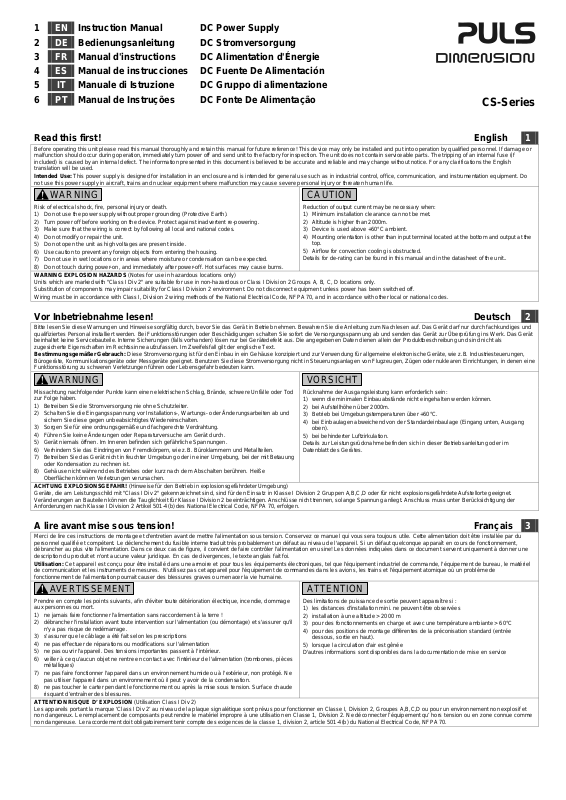

1 EN Instruction Manual DC Power Supply
2

DE Bedienungsanleitung DC Stromversorgung

3 FR Manual d'instructions DC Alimentation d'Énergie
4 ES Manual de instrucciones DC Fuente De Alimentación
5 IT Manuale di Istruzione DC Gruppo di alimentazione
6 PT Manual de Instruções DC Fonte De Alimentação

CS-Series

Read this first! English 1

Before operating this unit please read this manual thoroughly and retain this manual for future reference! This device may only be installed and put into operation by qualified personnel. If damage or
malfunction should occur during operation, immediately turn power off and send unit to the factory for inspection. The unit does not contain serviceable parts. The tripping of an internal fuse (if
included) is caused by an internal defect. The information presented in this document is believed to be accurate and reliable and may change without notice. For any clarifications the English
translation will be used.

Intended Use: This power supply is designed for installation in an enclosure and is intended for general use such as in industrial control, office, communication, and instrumentation equipment. Do
not use this power supply in aircraft, trains and nuclear equipment where malfunction may cause severe personal injury or threaten human life.

WARNING

Risk of electrical shock, fire, personal injury or death.

1) Do not use the power supply without proper grounding (Protective Earth).

2) Turn power off before working on the device. Protect against inadvertent re-powering.

3) Make sure that the wiring is correct by following all local and national codes.

4) Do not modify or repair the unit.

5) Do not open the unit as high voltages are present inside.

6) Use caution to prevent any foreign objects from entering the housing.

7) Do not use in wet locations or in areas where moisture or condensation can be expected.

8) Do not touch during power-on, and immediately after power-off. Hot surfaces may cause burns.
WARNING EXPLOSION HAZARDS (Notes for use in hazardous locations only)

Units which are marked with "Class I Div 2" are suitable for use in non-hazardous or Class I Division 2 Groups A, B, C, D locations only.
Substitution of components may impair suitability for Class I Division 2 environment. Do not disconnect equipment unless power has been switched off.
Wiring must be in accordance with Class I, Division 2 wiring methods of the National Electrical Code, NFPA 70, and in accordance with other local or national codes.

CAUTION

Reduction of output current may be necessary when:

1) Minimum installation clearance can not be met.

2) Altitude is higher than 2000m.

3) Device is used above +60°C ambient.

4) Mounting orientation is other than input terminal located at the bottom and output at the
top.

5) Airflow for convection cooling is obstructed.

Details for de-rating can be found in this manual and in the datasheet of the unit..

Vor Inbetriebnahme lesen! Deutsch 2

Bitte lesen Sie diese Warnungen und Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung zum Nachlesen auf. Das Gerät darf nur durch fachkundi g es und
qualifiziertes Personal installiert werden. Bei Funktionsstörungen oder Beschädigungen schalten Sie sofort die Versorgungsspannung ab und senden das Gerät zur Überprüfung ins Werk. Das Gerät
beinhaltet keine Servicebauteile. Interne Sicherungen (falls vorhanden) lösen nur bei Gerätedefekt aus. Die angegebenen Daten dienen allein der Produktbeschreibung und sind nicht als
zugesicherte Eigenschaften im Rechtssinne aufzufassen. Im Zweifelsfall gilt der englische Text.

Bestimmungsgemäßer Gebrauch: Diese Stromversorgung ist für den Einbau in ein Gehäuse konzipiert und zur Verwendung für allgemeine elektronische Geräte, wie z.B. Industriesteuerungen,
Bürogeräte, Kommunikationsgeräte oder Messgeräte geeignet. Benutzen Sie diese Stromversorgung nicht in Steuerungsanlagen von Flugzeugen, Zügen oder nuklearen Einrichtungen, in denen eine
Funktionsstörung zu schweren Verletzungen führen oder Lebensgefahr bedeuten kann.

WARNUNG

Missachtung nachfolgender Punkte kann einen elektrischen Schlag, Brände, schwere Unfälle oder Tod
zur Folge haben.

1) Betreiben Sie die Stromversorgung nie ohne Schutzleiter.

2) Schalten Sie die Eingangsspannung vor Installations-, Wartungs- oder Änderungsarbeiten ab und
sichern Sie diese gegen unbeabsichtigtes Wiedereinschalten.

3) Sorgen Sie für eine ordnungsgemäße und fachgerechte Verdrahtun g .

4) Führen Sie keine Änderungen oder Reparaturversuche am Gerät durch.

5) Gerät niemals öffnen. Im Inneren befinden sich gefährliche Spannungen.

6) Verhindern Sie das Eindringen von Fremdkörpern, wie z.B. Büroklammern und Metallteilen.

7) Betreiben Sie das Gerät nicht in feuchter Umgebung oder in einer Umgebung, bei der mit Betauung
oder Kondensation zu rechnen ist.

8) Gehäuse nicht während des Betriebes oder kurz nach dem Abschalten berühren. Heiße
Oberflächen können Verletzungen verursachen.

ACHTUNG EXPLOSIONSGEFAHR! (Hinweise für den Betrieb in explosionsgefährdeter Umgebung)
Geräte, die am Leistungsschild mit "Class I Div 2" gekennzeichnet sind, sind für den Einsatz in Klasse I Division 2 Gruppen A,B,C,D oder für nicht explosionsgefährdete Aufstellorte geeignet.
Veränderungen an Bauteilen können die Tauglichkeit für Klasse I Division 2 beeinträchtigen. Anschlüsse nicht trennen, solange Spannung anliegt. Anschluss muss unter Berücksichtigung der
Anforderungen nach Klasse I Division 2 Artikel 501-4(b) des National Electrical Code, NFPA 70, erfolgen.

VORSICHT

Rücknahme der Ausgangsleistung kann erforderlich sein:

1) wenn die minimalen Einbauabstände nicht eingehalte n wer den k ön nen.

2) bei Aufstellhöhen über 2000m.

3) Betrieb bei Umgebungstemperaturen über +60°C.

4) bei Einbaulagen abweichend von der Standardeinbaulage (Eingang unten, Ausgang
oben).

5) bei behinderter Luftzirkulation.

Details zur Leistungsrücknahme befinden sich in dieser Betriebsanleitung oder im
Datenblatt des Gerätes.

A lire avant mise sous tension! Français 3

Merci de lire ces instructions de montage et d'entretien avant de mettre l'alimentation sous tension. Conservez ce manuel qui vous sera toujours utile. Cette alimentation doit être installée par du
personnel qualifié et compétent. Le déclenchement du fusible interne traduit très probablement un défaut au niveau de l'appareil. Si un défaut quelconque apparaît en cours de fonctionnement,
débrancher au plus vite l'alimentation. Dans ce deux cas de figure, il convient de faire contrôler l'alimentation en usine! Les données indiquées dans ce document servent uniquement à donner une
description du produit et n'ont aucune valeur juridique. En cas de divergences, le texte anglais fait foi.
Utilisation: Cet appareil est conçu pour être installé dans une armoire et pour tous les équipements électroniques, tel que l'équipement industriel de commande, l'équipement de bureau, le matériel
de communication et les instruments de mesures. N'utilisez pas cet appareil pour l'équipement de commandes dans les avions, les trains et l'équipement atomique où un problème de
fonctionnement de l'alimentation pourrait causer des blessures graves ou menacer la vie humaine.

AVERTISSEMENT

Prendre en compte les points suivants, afin d'éviter toute détérioration électrique, incendie, dommage
aux personnes ou mort.

1) ne jamais faire fonctionner l'alimentation sans raccordement à la terre !

2) débrancher l'installation avant toute intervention sur l'alimentation (ou démontage) et s'assurer qu'il
n'y a pas risque de redémarrage.

3) s'assurer que le câblage a été fait selon les prescriptions

4) ne pas effectuer de réparations ou modifications sur l'alimentation

5) ne pas ouvrir l'appareil. Des tensions importantes passent à l'intérieur.

6) veiller à ce qu'aucun objet ne rentre en contact avec l'inté rieur de l'alimentation (trombones, pièces
métalliques)

7) ne pas faire fonctionner l'appareil dans un environnement humide ou à l'extérieur, non protégé. Ne
pas utiliser l'appareil dans un environnement où il peut y avoir de la condensation.

8) ne pas toucher le carter pendant le fonctionnement ou après la mise sous tension. Surface chaude
risquant d’entraîner des blessures.

ATTENTION RISQUE D’ EXPLOSION (Utilisation Class I Div 2)
Les appareils portant la marque ‘Class I Div 2’ au niveau de la plaque signalétique sont prévus pour fonctionner en Classe I, Division 2, Groupes A,B,C,D ou pour un environnement non explosif et
non dangereux. Le remplacement de composants peut rendre le matérie l impropre à une utilisation en Classe 1, Division 2. Ne déconnecter l’équipement qu’ hors tension ou en zone connue comme
non dangereuse. Le raccordement doit obligatoirement tenir compte des exigences de la classe 1, division 2, article 501-4(b) du National Electrical Code, NFPA 70.

ATTENTION

Des limitations de puissance de sortie peuvent apparaître si :

1) les distances d'installation mini. ne peuvent être observées

2) installation à une altitude > 2000 m

3) pour des fonctionnements en charge et avec une température ambiante > 60°C

4) pour des positions de montage différentes de la préconisation standard (entrée
dessous, sortie en haut).

5) lorsque la circulation d'air est gênée

D'autres informations sont disponibles dans la documentation de mise en service

Lea primero! Español 4

Conserve este manual como referencia para futuras consultas. La fuente de alimentación solo puede ser instalada y puesta en funcionamiento por personal cualificado. Por favor lea detenidamente
este manual antes de conectar la fuente de alimentación. Cuando se funde un fusible interno, existe gran probabilidad de un fallo interno en el equipo.Si se produce un fallo o mal funcionamiento
durante la operación, desconecte inmediatamente la tensión de alimentación. En ambos casos, el equipo debe ser inspeccionado en fábrica. La información presentada en este documento es
exacta y fiable en cuanto a la descripción del producto y puede cambiar sin aviso. En casa de duda, prevalece el texto inglés.

Uso apropiado: Este equipo ha sido diseñado para su instalación en un ambiente cerrado y ha sido concebido para uso general en instalaciones de control industrial, oficinas, comunicaciones y
equipos de instrumentación. No emplee este equipo en aeronaves, trenes e instalaciones ató mi cas, don de un m al funci ona mi e nto de la fuente de alimentación puede ocasionar lesiones graves o
riesgo mortal.

ADVERTENCIA

Riesgo de descarga eléctrica, incendio, accidente grave o muerte.

1) No conectar nunca la unidad sin conexión de puesta a tierra.

2) Desconectar la tensión de red antes de trabajar en la fuente de alimentación. Evite una posible
reconexión involuntaria.

3) Asegurarse de que el cableado es correcto de acuerdo a los códigos locales y nacionales.

4) No realizar ninguna modificación o reparación de la unidad.

5) No abrir nunca la unidad. En el interior existe riesgo de altas tensiones.

6) Evitar la introducción en la carcasa de objetos extraños.

7) No usar el equipo en ambientes húmedos. No operar el equipo en ambientes donde se espere la
formación de rocío o condensación.

8) No tocar durante el funcionamiento ni inmediatamente después del apagado. El calor de la
superficie puede causar quemaduras graves

ATENCIÓN PELIGRO DE EXPLOSIÓN! (Uso apropiado Class I Div 2)
Los equipos marcados con la expresión "Class I Div 2" son adecuados para su uso en ambientes no peligrosos y en entornos con la Clase I División 2 Grupos A, B, C, D. La sustitución de
componentes puede perjudicar la idoneidad para la Clase I División 2. No desconecte el equipo a menos que la tensión de alimentación esté desconectada.
El conexionado debe cumplir con la Clase I División 2 métodos de conexión del Código Nacional Eléctrico NFPA 70 o con el resto de códigos locales o nacionales.

ATENCIÓN

La deriva en la tensión de salida se produce:

1) cuando no pueden mantenerse las distancias mínimas de montaje.

2) en caso de que el montaje se realice en altitudes superiores a los 2000 m.

3) en caso de funcionamiento a plena carga y temperaturas ambientales superiores a
+60ºC.

4) en caso de posiciones de montaje diferentes a la posición de montaje estándar
(terminales de entrada abajo y terminales de salida arriba).

5) en caso de que la circulación de aire para la refrigeración por conducción esté
obstruida.

Puede encontrar más detalles del caso de deriva en este manual.

Leggere prima questa parte! Italiano 5

Prima di collegare il sistema di alimentazione elettrica si prega di leggere attentamente le seguenti avvertenze. Conservare le istruzioni per la consultazione futura. Il sistema di alimentazione elettrica
deve essere installato solo da personale competente e qualificato. In caso di intervento del fusibile interno, molto probabilmente l'apparecchio è guasto. Se durante il funzionamento si verificano
anomalie o guasti, scollegare immediatamente la tensione di alimentazione. In entrambi i casi è necessario far controllare l'apparecchio dal produttore! I dati sono indicati solo a scopo descrittivo del
prodotto e non vanno considerati come caratteristiche garantite dell'apparecchio.In caso di differenze o problemi è valido il testo inglese

Uso previsto: Questo apparecchio è previsto per il montaggio in un rack per moduli elettronici, ad esempio per controllori industriali, apparecchiature per ufficio, unità di comunicazione o apparecchi
di misura. Non utilizzare l'apparecchio in impianti di controllo di aerei, di treni o di impianti nucleari in cui il suo eventuale guasto può comportare gravi lesioni o la morte di persone.

AVVERTENZA

Il mancato rispetto delle seguenti norme può provocare folgorazione elettrica, incendi, gravi incidenti e
perfino la morte.

1) Non far funzionare in nessun caso il sistema di alimentazione elettrica senza conduttore di
protezione!

2) Prima di eseguire interventi di installazione, di manutenzione o di modifica scollegare la tensione di
rete ed adottare tutti i provvedimenti necessari per impedirne il ricollegamento non intenzionale.

3) Assicurare un cablaggio regolare e corretto.

4) Non tentare di modificare o di riparare da soli l'apparecchio.

5) Non aprire l'apparecchio. Al suo interno sono applicate tensioni elettriche pericolose.

6) Impedire la penetrazione di corpi estranei nell'apparecchio, ad esempio fermagli o altri oggetti
metallici.

7) Non far funzionare l'apparecchio in un ambiente umido. Non far funzionare l'apparecchio in un
ambiente soggetto alla formazione di condensa o di rugiada.

8) Non toccare quando acceso e subito dopo lo spegnimento. La superficie calda può causare
scottature.

ATTENZIONE: PERICOLO DI ESPLOSIONE! (Uso previsto Class I Div 2)
Gli apparecchi la cui targhetta riporta "Class I Div 2" sono adatti per l'impiego in ambienti di classe I, divisione 2, gruppi A, B, C e D o non soggetti al pericolo di esplosione. La modifica dei
componenti possono influenzare negativamente l'idoneità per ambienti di classe I, divisione 2.Non aprire i morsetti con tensione di alimentazione collegata. Il collegamento deve essere eseguito nel
rispetto dei requisiti previsti dalla classe I, divisione 2, articolo 501-4(b) del National Electrical Code, NFPA 70.

ATTENZIONE

È necessario ridurre la potenza di uscita se:

1) non è possibile rispettare le distanze minime di montaggio;

2) l'apparecchio viene installato in un luogo di altitudine maggiore di 2000 m;

3) il funzionamento è a pieno carico a temperatura ambiente maggiore di +60°C;

4) la posizione di montaggio differisce da quella standard (ingresso in basso, uscita in
alto).

5) è ostacolata la libera circolazione dell'aria.

Ulteriori informazioni sono riportate in questo manuale.

Leia primeiro! Portuguès 6

Recomendamos a leitura cuidadosa das seguintes advertências e observações, antes de colocar em funcionamento a fonte de alimentação. Guarde as Instruções para futura consulta, em casos de
dúvida. A fonte de alimentação deverá ser instalada apenas por profissionais da área, tecnicamente qualificados. Se o fusível interno se fundir, é grande a possibilidade de existir um defeito no
aparelho. Se por acaso, durante a utilização ocorrer algum defeito de funcionamento ou dano, desligue imediatamente a tensão de alimentação. Em ambos os casos, será necessária uma
verificação na Fábrica! Os dados mencionados têm como finalidade somente a descrição do produto, e não devem ser interpretados como propriedades garantidas no sentido jurídico. Em caso de
duvidas aplica-se o texto em inglês.
Utilize: Apenas para o fim pré-estabelecido. Este aparelho foi concebido para ser montado dentro de invólucros, caixas ou armários para aparelhos eletrônicos em geral, como, por exemplo,
comandos de instalações industriais, aparelhos para escritórios, aparelhos de comunicação ou instrumentos de medida e quadros eléctricos. Não utilize este aparelho em sistemas de comando de
aviões, de comboios ou em instalações movidas por energia nuclear, nos quais um defeito de funcionamento poderá causar danos graves ou significar risco de morte.

ATENÇÃO

A não observância ou o incumprimento dos pontos a seguir mencionados, poderá causar uma
descarga elétrica, incêndios, acidentes graves ou morte.

1) Não use a fonte de alimentação sem o condutor de proteção terra!

2) Antes de trabalhos de instalação, manutenção ou modificação, desligue a tensão de alimentação,
protegendo-a contra uma nova ligação involuntária.

3) As ligações devem ser efectuadas apenas por profissionais competentes.

4) Não efectue nenhuma modificação ou tentativa de reparação no aparelho. Quando necessário
contacte o seu distribuidor.

5) Não abra o aparelho mesmo quando desligado. No seu interior existem condensadores que podem
estar carregados electricamente.

6) Proteger a fonte de alimentação contra a introdução inadvertida de corpos metálicos, como por ex.,
clipes ou outras peças de metal.

7) Não usar o aparelho em ambientes húmidos. Não usar o aparelho em ambientes propensos a
condensações.

8) Não tocar enquanto estiver em funcionamento, nem após a desligar. A superficie poderá estar
quente e provocar lesões.

ATENÇÃO, RISCO DE EXPLOSÃO! (Utilize Class I Div2)
Aparelhos que contêm na sua placa de dados elétricos o texto “Class I Div 2” são apropriados para a aplicação na Classe I, divisão 2, Grupos A, B, C, D ou também para locais de instalação isentos
de riscos de explosão. Modificações efetuadas em componentes podem restringir ou reduzir a adequação para aplicação na Classe I, Divisão 2. As ligações não devem ser separadas enquanto
estiverem ligadas a uma fonte de alimentação elétrica. As ligações devem ser efetuadas levando-se em consideração as exigências normativas da Classe I, Divisão 2.

Germany PULS in Munich [phone] www.pulspower.de
China PULS in Suzhou [phone] www.pulspower.cn
France PULS in Limonest / Lyon [phone] www.pulspower.fr
North America PULS in St. Charles / Chicago [phone] www.pulspower.us
Austria PULS in Rohrbach [phone] www.pulspower.at
Switzerland PULS in Oberflachs / Aargau [phone] www.pulspower.ch
United Kingdom PULS in Bedfordshire [phone] www.pulspower.co.uk

CUIDADO

Será necessário reduzir a potência de saída nos seguintes casos:

1) Quando não forem observadas as distâncias mínimas de montage m.

2) Quando instaladas a altitudes superiores a 2000m.

3) Existencia de temperatura ambiente superior a +60ºC, em plena carga do aparelho.

4) Montagem invertida do aparelho (Entrada em baixo, saída em cima).

5) Montagem em ambiente sem ventilação.
No presente manual de funcionamento encontram-se ainda outras informações.

Headquarters:

PULS GmbH

Arabellastrasse 15

D-81925 Munich

Germany

www.pulspower.com

1-Phase Power Supply Instruction Manual

)

)

)

Bedienungsanleitung für 1-Phasen Stromversorgung

Technical Data 1) Technische Daten 1) CS3.241

Output Voltage Ausgangsspannung nom. DC 24-28V DC 24-28V DC 24-28V DC 24-28V DC 24-28V DC 24-28V DC 24-28V DC 24-28V DC 48-52V
Factory Setting
Output Current Ausgangsstrom nom. 3.3A @24V 5A @24V 5A @24V 5A @24V 10A @24V 10A @24V 10A @24V 10A @24V 5A @48V
nom. 2.7A @28V 4.3A @28V 4.3A @28V 4.3A @28V 8.6A @28V 8.6A @28V 8.6A @28V 8.6A @28V 4.6A @52V
Power Boost N/A
Power Boost N/A
Output Power Ausgangsleistung nom. 80W 120W 120W 120W 240W 240W 240W 240W 240W
Power Boost N/A
Output Ripple
AC Input Voltage AC Eingangsspannung nom. 100-240Vac

Input Frequency Eingangsfrequenz nom. 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz
AC Input Current
Power Factor
Harmonic Correction
EN 61000-3-2 EN 61000-3-2 PFC-Norm Yes / Ja No / Nein N/A
Allowed Voltage Phase

to Earth
DC Input Voltage 7) DC Eingangsspannung
Input Inrush Current

Hold-up Time
Efficiency
Power Losses
Operational

Temperature
Output Derating Leistungsrücknahme +60°C to +70°C 1.8W/°C 3W/°C 3W/°C 3W/°C 6W/°C 6W/°C 6W/°C 6W/°C 6W/°C
Storage Temperature Lagertemperatur nom. -40 - +85°C -40 - +85°C -40 - +85°C -40 - +85°C -40 - +85°C -40 - +85°C -40 - +85°C -40 - +85°C -40 - +85°C
Humidity
Vibration Schwingen IEC 60068-2-6 2g 2g 2g 2g 2g 2g 2g 2g 2g
Shock Schocken IEC 60068-2-27
Degree of Pollution
Degree of Protection Schutzart EN 60529 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20
Class of Protection Schutzklasse IEC 61140 I
Over-temp. Protection
Over-voltage Protect.
PE- (Leakage) Current
Return Volt Resistance8) Rückspeisefestigkeit 8) max. 35Vdc 35Vdc 35Vdc 35Vdc 35Vdc 35Vdc 35Vdc 35Vdc 63Vdc
Parallel Use
Serial Use
Dimensions 9) (WxHxD) Abmessungen 9) (BxHxT) nom. 32x124x102 32x124x117 32x124x117 32x124x117 60x124x117 60x124x117 60x124x117 60x124x117 60x124x117
Weight Gewicht max. 430g / 0.95lb 500g / 1.1lb 500g / 1.1lb 500g / 1.1lb 700g / 1.54lb 800g / 1.76lb 700g / 1.54lb 700g / 1.54lb 700g / 1.54lb
Approvals Zulassungen - 
Limited Warranty Gewährleistung Years / Jahre 3 3 3 3 3 3 3 3 3

1) All parameters are specified at 230Vac input voltage, nominal output current, 25°C ambient
and after a 5 minutes run-in time unless otherwise noted.

2) The models with the extension –S1 are identical to the standard models with the exception
that quick-connect spring-clamp terminals are used. The models with the extension –C1 are
identical to the standard models with the exception that PC board is conformal coated.

3) The PowerBoost is continuously allowed up to an ambient of 45°C. Above that temperature,
do not use the PowerBoost longer than a duty cycle of 10% and not longer than 1 minute
every 10 minutes.

4) The unit can respond with a thermal shut-down when continuously loaded with more than
120W and operated with a mains voltage of 100V or below.

5) Do not use the PowerBoost longer than a duty cycle of 10% and not more often than 1 minute
every 10 minutes.

6) PE connection required (Ground).

7) Use a battery or similar DC source. Connect +pole to L and -pole to N.

8) Loads such as decelerating motors and inductors can feed voltage back to the output of the
power supply. The figure represents the maximum allowed feed back voltage

9) Dimensions in mm. Depth without DIN-rail.

10) See datasheet or markings on the unit.

11) Peak value at an ambient temperature of 40°C, cold start and 120/230Vac.

12) The power supplies shall not be used in parallel in order to increase the output power.
However, units can be paralleled for building 1+1 redundancy systems or to deliver short-term
peak currents to the load when the average current is smaller than the current of one unit.

13) Use only power supplies of the same type. The total output voltage should not exceed 150Vdc

14) Not applicable

15) Output shut-down with automatic restart

16) At full load and the lower end of the input voltage of 120/230Vac

17) At full load and nominal input voltage of 120/230Vac

18) Harmonic correction describes whether the input current waveform is filtered in order to
reduce the amount of harmonic current. A not filtered unit does not necessarily mean that the
EN 61000-3-2 is not fulfilled.

19) 50 Ohm measurement, bandwidth 20MHz

20) Do not energize while condensation is present.

21) Leakage current at 132Vac, 60Hz / 264Vac, 50Hz, TT/TN-mains

22) non conductive

17)

Werkseinstellung

19)

Ausgangswelligkeit

16)

AC Eingangsstrom

17)

Leistungsfaktor

18)

Oberwellenkorrektur

Erlaubte Spannung
Phase zu Erde

11)

Einschaltspitzenstrom

11)

17)

Pufferzeit

17)

Wirkungsgrad

17)

Verlustleistung

17)

17)

typ. 0.61 / 0.56 0.56 / 0.47 0.59 / -- -- / 0.5 0.59 / 0.51 0.59 / 0.57 0.57 / -- -- / 0.52 0.59 / 0.51

17)

typ. 29 / 120ms 80 / 78ms 80ms / -- -- / 78ms 46 / 47ms 46 / 42ms 46ms / -- -- / 45ms 46 / 47ms

17)

typ. 88,0/89,8% 89,4/90,2% 90,0% / -- -- / 90,2% 91,0/91,6% 91,0/91,6% 90,8% / -- -- / 91,6% 91,4/92,0%

17)

typ. 11,1/9,1W 14,5/13,2W 13,5W / -- -- / 13,2W 24,1/22,4W 24,1/24,1W 24,0W / -- -- / 22,7W 22,6/20,9W

Betriebstemperatur nom. -25 - +70°C -25 - +70°C -10 - +70°C -10 - +70°C -25 - +70°C -25 - +70°C -10 - +70°C -10 - +70°C -25 - +70°C

20)

Feuchte

22)

Verschmutzungsgrad

15)

15)

21)

12)

Parallelschaltbar

13)

Serienschaltbar

20)

IEC 60068-2-30 5 - 95% r.H. 5 - 95% r.H. 5 - 95% r.H. 5 - 95% r.H. 5 - 95% r.H. 5 - 95% r.H. 5 - 95% r.H. 5 - 95% r.H. 5 - 95% r.H.

Übertemperaturschutz
Überspannungsschutz

PE- Ableitstrom

21)

max. 0.32/0.57mA 0.53/0.60mA 0.53mA/ - -/0.60mA 0.62/0.85mA 0.62/0.85mA 0.62mA/ - - /0.85mA 0.62/0.85mA

12)

13)

- Yes / Ja Yes / Ja Yes / Ja Yes / Ja Yes / Ja Yes / Ja Yes / Ja Yes / Ja Yes / Ja

typ. 24.1V 24.1V 24.1V 24.1V 24.1V 24.1V 24.1V 24.1V 48.0V

14)

14)

5.1A@28V

19)

max. 50mVpp 50mVpp 50mVpp 50mVpp 50mVpp 50mVpp 50mVpp 50mVpp 100mVpp

16)

typ. 1.4 / 0.75 2.6 / 1.4A 2.6A / -- -- / 1.4A 5.0 / 2.7A 5.0 / 2.4A 5.0A / -- -- / 2.7A 5.0 / 2.7A

18)

No / Nein No / Nein No / Nein No / Nein No / Nein Yes / Ja No / Nein No / Nein No / Nein

14)

±10%

100-120Vac/

max. 300Vac 300Vac 300Vac 300Vac 300Vac 300Vac 300Vac 300Vac 300Vac

7)

88 - 375Vdc N/A

typ. 23A / 45A 3A / 3A

22)

EN 62103 2 2 2 2 2 2 2 2 2

15)

15)

OVP, max. 34Vdc 35Vdc 35Vdc 35Vdc 35Vdc 35Vdc 35Vdc 35Vdc 56Vdc

30g 6ms 30g 6ms 30g 6ms 30g 6ms 30g 6ms 30g 6ms 30g 6ms 30g 6ms 30g 6ms

6)

OTP No / Nein Yes / Ja Yes / Ja Yes / Ja Yes / Ja Yes / Ja Yes / Ja Yes / Ja Yes / Ja

- No / Nein No / Nein No / Nein No / Nein No / Nein No / Nein No / Nein No / Nein No / Nein

10)

CS5.241

CS5.241-S1
CS5.241-C1

6A @24V

3) 4)

144W

200-240Vac

±10%



2)

CS5.243 CS5.244

3)4)

3)4)

14)

6A @24V

5.1A@28V

144W

100-120Vac

±10%

N/A

3)4)

3)4)

3) 4)

14)

14)

6A 3) @24V 12A @24V

5.1A

200-240Vac

210-375Vdc N/A

CS10.241

CS10.241-S1

3)

28V 10.3A @28V3)10.3A @28V

@

3)

144W

100-120Vac/

±10%

Yes / Ja No / Nein Yes / Ja N/A

45A / -- -- / 30A

6)

I

10)

6)

I

10)



1) Alle Werte gelten bei 230Vac Eingangsspannung, Nennausgangsstrom, 25°C Umgebung und
nach einer Aufwärmzeit von 5 Minuten, wenn nichts anderes angegeben ist.

2) Modelle mit der Erweiterung –S1 sind identisch zum Standardgerät mit der Ausnahme, dass
das Gerät mit Federkraftklemmen ausgestattet ist. Modelle mit der Erweiterung –C1 sind
identisch zum Standardgerät mit der Ausnahme, dass die Leiterkarte schutzlackiert ist.

3) Der PowerBoost kann <45°C dauerhaft entnommen werden. Über 45°C ist eine max.
Einschaltdauer von 10% erlaubt, die nicht öfters als 1 Minute alle 10 Minuten wiederholt
werden darf.

4) Bei einer Dauerbelastung >120W und einer Eingangsspannung <120Vac kann das Gerät
thermisch abschalten.

5) Der PowerBoost darf mit einer max. Einschaltdauer von 10% und nicht öfters als 1 Minute alle
10 Minuten entnommen werden.

6) PE Verbindung erforderlich.

7) Geeignet sind Batterien oder ähnliche Quellen. Den + Pol an L und - Pol an N anschließen.

8) Bremsende Motoren oder Induktivitäten können Spannung zum Ausgang des Netzteils
rückspeisen. Der Wert gibt die max. zulässige Rückspeisespannung an.

9) Abmessungen in mm. Tiefe ohne DIN-Schiene

10) Siehe Datenblat t oder Pr ü fz eic hen au f dem Ger ät.

11) Spitzenwert bei einer Umgebungstemperatur von 40°C, Kaltstart und 120/230Vac.

12) Ausgänge der Stromversorgung sollen nicht parallel geschaltet werden. Eine Parallel­schaltung ist nur für 1+1 Redundanzanwendungen oder zur Abdeckung kurzer Spitzenlasten
erlaubt, wenn der mittlere Ausgangsstrom kleiner ist als der Nennstrom eines Gerätes.

13) Nur gleiche Geräte bis zu einer Gesamtspannung von 150Vdc

14) Nicht anwendbar

15) Ausgang schaltet ab und macht regelmäßig automatische Startversuche

16) Bei Nennlast und dem unteren Ende der Eingangsspannung von 120/230Vac

17) Bei Nennlast und Nenneingangsspannung von 120/230Vac

18) Die Angabe Oberwellenkorrektur gibt an, ob die Kurvenform des Eingangsstromes gefiltert ist.
Ein nicht gefiltertes Gerät kann aber trotzdem die Anforderungen der EN 61000-3-2 erfüllen.

19) 50 Ohm Messung, Bandbreite 20MHz

20) Nicht betreiben, solange das Gerät Kondensation aufweist.

21) Ableitstrom bei 132Vac, 60Hz / 264Vac, 50Hz, TT/TN-Netze

22) nicht leitfähig

6)

I

10)



2)

3)

3)

288W

±10%

100-120Vac/

200-240Vac

14)

200-240Vac

3A / 3A 3A / 3A

6)

I

10)



CS10.242 CS10.243 CS10.244 CS10.481

5)

12A @24V

12A @24V

5

288W 5) 288W 3) 288W 3)288W

±10%

14)

N/A

N/A

I 6) I

10)





3)

12A @24V

10.3A @28V

100-120Vac

3

±10%

14)

No / Nein No / Nein

14)

210-375Vdc N/A

85A / -- -- / 48A

6)

I 6)I

10)



10.3A @28V

200-240Vac

±10%

3)
3

10)

6A @48V

5.5A @52V

100-120Vac/

200-240Vac

±10%

3A / 3A



3)

3)

3)

14)

6)

10)

1-Phase Power Supply Instruction Manual

A

A

A

Bedienungsanleitung für 1-Phasen Stromversorgung

EMC Electromagnetic Compatibility

These devices are suitable for applications in industrial environment as well as in residential,
commercial and light industry environment. Please note that for some units restrictions may apply
since the EN 61000-3-2 requirements are not fulfilled on all units. See also datasheet for details.
These devices comply with FCC Part 15 rules.
CE mark is in conformance with EMC directives 89/336/EC, 93/68/EC and 2004/108/EC and the
low-voltage directives (LVD) 73/23/EC, 93/68/EC, 2006/95/EC.

EMC Immunity: EN 61000-6-1, EN 61000-6-2
EMC Emission: For all units: EN 61000-3-3, EN 61000-6-4, FCC Part 15 Class B

EN 61000-6-3, EN 61000-3-2: For units which are marked with “Yes” in the
row EN 61000-3-2 of the technical data table.

Installation

Use DIN-rails according to EN 60715 or EN 50022 with a height of 7.5 or 15mm. Mounting
orientation must be output terminals on top and input terminals on the bottom. For other
orientations see datasheet. Do not obstruct air flow as the unit is convection cooled. Ventilation
grid must be kept free of any obstructions. The following installation clearances must be kept
when power supplies are permanently fully loaded:

Left / right: 5mm (15mm in case the adjacent device is a heat source )
40mm on top, 20mm on the bottom of the unit.

Input Fuses

All units have input fuses included (device protection, not externally accessible). The units are
tested and approved for branch circuits up to 20A. An external protection is only required if the
supplying branch has an ampacity greater than this. In some countries local regulations might
apply. Also check local codes and requirements. If an external fuse is necessary or utilized, the
following minimum ampacity value is necessary to avoid nuisance tripping of the circuit breaker.

CS3.241 CS10.243 CS5.241 CS5.243

CS10.xxx CS10.244 CS5.244

Internal Fuse T6.3A T6.3A T4A T4A
Min. Ampacity B- Characteristic B10A B16A B10A B16A
Min. Ampacity C- Characteristic C6A C10A C6A C10A

Terminals and Wiring

The power supplies are equipped with screw terminals (except –S1 versions). Use appropriate
copper cables that are designed for an operating temperatures of 60°C (for ambient up to 45°C)
and 75°C (for ambient up to 60°C), minimum. Follow national installation codes and regulations!
Ensure that all strands of a stranded wire enter the terminal connection! Up to two stranded wires
with the same cross section are permitted in one connection point (except PE wire). Ferrules are
allowed, but not required.

 Solid wire / Stranded wire / American wire gauge: 0.5-6mm2 / 0.5-4mm2 / 20-10 AWG
 Wire stripping length: 7mm / 0.25inch
 Screw driver: 3.5mm slotted or Philips No 2. (except S1 Versions)
 Recommended tightening torque: 0.8Nm / 7lb.in (except S1 Versions)

Output- and Overload Characteristic

The power supplies are overload, no-load, short-circuit proof. The units have power reserves of
20% included (except CS3). This extra current may even be used continuously at temperatures
up to +45°C (except CS10.242). At overload, the output current flows continuously. The units do
not switch-off or hiccup at overload. The characteristics can be found in the figures 1, 2, 3 and 4.

Dielectric Strength (see Fig. 5)

The output voltage is floating and separated from the input according to SELV (IEC/EN 60950-1)
and PELV (EN 60204-1, EN 50178; IEC 62103, IEC 60364-4-41) requirements. Type and factory
tests are conducted by the manufacturer. Field tests may be conducted in the field using the
appropriate test equipment which applies the voltage with a slow ramp (2s up and 2s down).
Connect L and N together as well as all output poles before the test is conducted. When testing,
set the cut-off current settings to the value in the table below.
A B C

Type Test (60s) 2500Vac 3000Vac 500Vac
Factory Test (5s) 2500Vac 2500Vac 500Vac
Field Test (5s) 2000Vac 2000Vac 500Vac
Cut-off current setting > T.B.D. > T.B.D. > T.B.D.

Fig. 1 / Bild 1

Output Voltage, typ.

28V

CS3.241

24
20
16
12

8
4

Output Current

0

04

CS3.xxx CS5.xxx, CS10.xxx CS3.241, CS5.241,

Adjustment

Range

a) 100Vac
b) 120Vac
c) 230Vac

abc

Output Voltage, typ.

7A621 3 5

Fig. 2 / Bild 2

CS5.241, CS5.243, CS5.244

28V

24
20
16
12

8
4
0

048

Output Current

Adjustment

Range

CS10.241, CS10.242, CS10.243, CS10.24

Output Voltage, typ.

28V

24
20
16
12

8
4
0

12A1062

EMV Elektromagnetische Verträglichkeit

Diese Geräte erfüllen die Anforderungen für Anwendungen sowohl in industrieller Umgebung als
auch für den Wohn-, Geschäfts- und Gewerbebereich. Einige dieser Gerätetypen erfüllen die
Anforderungen der EN 61000-3-2 nicht und es kann daher zu Einschränkungen bei
Anwendungen kommen. Siehe auch Details im Datenblatt. Die Geräte erfüllen auch die
Anforderungen der FCC Teil 15. Das CE Zeichen ist angebracht und erklärt die Erfüllung der EMV
Richtlinien 89/336/EG, 93/68/EG, 2004/108/EG und der Niederspannungsrichtlinien 73/23/EG,
93/68/EG, 2006/95/EG.

EMV Störfestigkeit: EN 61000-6-1, EN 61000-6-2
EMV Störaussendung: Für alle Geräte: EN 61000-3-3, EN 61000-6-4, FCC Part 15 Klasse B

Installation

Geeignet für DIN-Schienen entsprechend EN 60715 oder EN 50022 mit einer Höhe von 7,5 oder
15mm. Der Einbau hat so zu erfolgen, dass sich die Eingangsklemmen unten und die
Ausgangsklemmen oben befinden. Für andere Einbaulagen siehe Datenblatt. Luftzirkulation nicht
behindern! Das Gerät ist für Konvektionskühlung ausgelegt. Es ist für ungehinderte Luftzirkulation
zu sorgen. Folgende Einbauabstände sind bei dauerhafter Volllast einzuhalten:

Links / rechts: 5mm (15mm bei benachbarten Wärmequellen)
Oben: 40mm, unten 20mm vom Gerät.

Sicherungen am Eingang

Die Geräte haben Sicherungen eingebaut (Gerätesicherung, nicht austauschbar durch Anwender)
und sind geprüft und zugelassen zum Anschluss an Stromkreisen bis max. 20A. Ein zusätzlicher
Schutz ist nur erforderlich, wenn der Speisestromkreis mit einem höheren Wert abgesichert ist
oder wenn nationale Richtlinien es fordern. Falls ein externes Schutzelement ve rwendet wird, soll
dieses den nachfolgenden Wert nicht unterschreiten, um ein fehlerhaftes Auslösen zu vermeiden.

CS3.241 CS10.243 CS5.241 CS5.243

CS10.xxx CS10.244 CS5.244

Interne Sicherung T6,3A T6,3A T4A T4A
Min. Sicherung B- Charakteristik B10A B16A B10A B16A
Min. Sicherung C- Charakteristik C6 A C10A C6A C10A

Anschlussklemmen und Verdrahtung

Die Stromversorgungen sind mit Schraubklemmen ausgestattet (außer –S1 Versionen).
Verwenden Sie geeignete Kupferkabel, die mindestens für 60°C (bei einer Umgebungstemperatur
bis zu 45°C) und 75°C (bei einer Umgebungstemperatur bis zu 60°C) zugelassen sind. Beachten
Sie nationale Bestimmungen und Installationsvorschriften! Stellen Sie sicher, dass keine
einzelnen Drähte von Litzen abstehen. Bis zu zwei Leiter mit gleichem Querschnitt sind in einer
Klemme zulässig (außer für den Schutzleiter). Aderendhülsen sind erlaubt, aber nicht erforderlich.

 Starrdraht / Litze / Amerikanischer Querschnitt: 0.5-6mm2 / 0.5-4mm2 / 20-10 AWG
 Abisolierlänge: 7mm / 0.25inch
 Schraubenzieher : 3,5mm Schlitzschraubendreher oder Philips No 2 (außer S1 Versionen)
 Empfohlenes Anzugsdrehmoment: 0.8Nm / 7lb.in (außer S1 Versionen)

Ausgangs- und Überlastverhalten

Die Geräte sind leerlauf-, überlast- und kurzschlussfest. Die Geräte verfügen über 20% (außer
CS3) Reserveleistung, die bis zu einer Umgebungstemperatur von 45°C dauerhaft entnommen
werden kann (außer CS10.242). Bei Überlast fließt kontinuierlich Strom. Die Geräte schalten nicht
ab und haben auch keinen „Hiccup“ Modus. Das Verhalten ist in den Bildern 1, 2, 3 und 4 gezeigt.

Isolationsfestigkeit (siehe Bild 5)

Die Ausgangsspannung ist nicht geerdet und ist zum Eingang nach SELV (IEC/EN 60950-1) und
PELV (EN 60204-1, EN 50178, IEC 62103, IEC 60364-4-41) getrennt. Typ- und Stückprüfungen
werden beim Hersteller durchgeführt. Wiederholungsprüfungen dürfen mittels geeigneten
Prüfgenerators mit langsam (2s) ansteigenden und abfallenden Spannungsrampen in der
Anwendung erfolgen. Vor den Tests sind L und N wie auch alle Ausgangspole miteinander zu
verbinden. Die Strom- Abschaltschwelle muss größer als der in der Liste angegebene Wert sein.
A B C

Typprüfung (60s) 2500Vac 3000Vac 500Vac
Stückprüfung (5s) 2500Vac 2500Vac 500Vac
Wiederholungsprüfung (5s) 2000Vac 2000Vac 500Vac
Strom- Abschaltschwelle > T.B.D. > T.B.D. > T.B.D.

Fig. 3 / Bild 3

djustment

Range

+60°C
+25°C

-25°C

Output Current

04 81216

10621418

CS5.243, CS5.244

EN 61000-3-2, EN 61000-6-3: Für Geräte, die in der Spalte EN 61000­3-2 der Tabelle mit technischen Daten den Eintrag „Ja“ haben.

Fig. 4 / Bild 4

CS10.481

Output Voltage, typ.

60V

52V

50

48V

40
30
20
10

0

02 468

20

CS5.241-S1 CS10,241, C10,243,

Adjustment

Range

+60°C
+25°C

-25°C

Output Current

53179

10

CS10,244, CS10.481

Insulation / Isolation

Input

L

N

A

Earth, PE

Fig. 5 / Bild 5

CS10.241-S1

B

Output

+

C

-

PU-360.011.00-10B
