MOTOPLASTIC, S.A.
Mia-Inerm
e
e
l-Difficcu
l

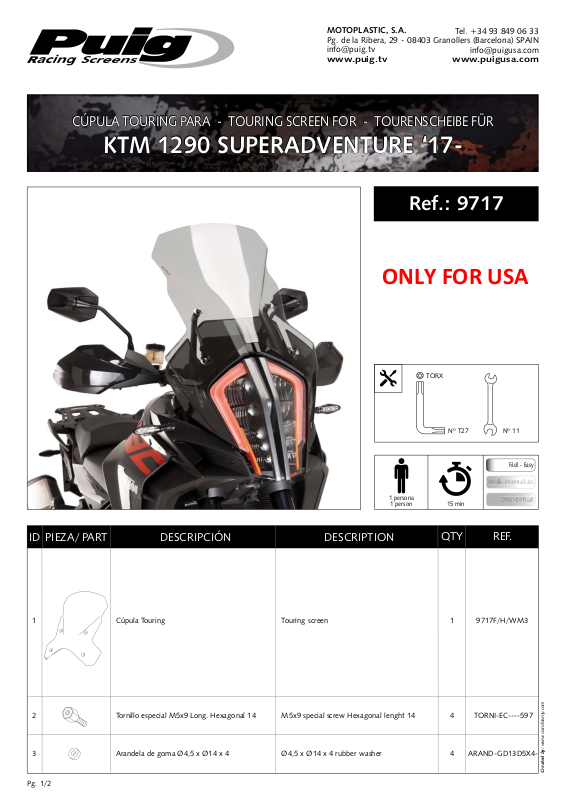

CÚPULA TOURING PARA - TOURING SCREEN FOR - TOURENSCHEIBE FÜR
KTM 1290 SUPERADVENTURE ‘17-
Pg. de la Ribera, 29
[email protected]
www.puig.tv
CÚPULA TOURING PARA - TOURING SCREEN FOR - TOURENSCHEIBE FÜR
KTM 1290 SUPERADVENTURE ‘17-
- 08403 Granollers (Barcelona) SPAIN
Tel. +34 93 849 06 33
www.puigusa.com
Ref.: 9717
ONLY FOR USA
ID PIEZA/PART
1
Cúpula Touring
DESCRIPCIÓN DESCRIPTION
Touring screen
1 persona
1 person
TORX
Nº T27 Nº 11
15 min
QTY REF.
1
Fácil - Easy
diat
Difíci
9717F/H/WM3
2
3
Pg. 1/2
Tornillo especial M5x9 Long. Hexagonal 14
Arandela de goma Ø4,5 x Ø14 x 4
M5x9 special screw Hexagonal lenght 14
Ø4,5 x Ø14 x 4 rubber washer
4
TORNI-EC----597
4
ARAND-GD13D5X4-
Created by: www.ciandisseny.com
Page 2
MOTOPLASTIC, S.A.
CÚPULA TOURING PARA - TOURING SCREEN FOR - TOURENSCHEIBE FÜR
KTM 1290 SUPERADVENTURE ‘17-
Pg. de la Ribera, 29
[email protected]
www.puig.tv
CÚPULA TOURING PARA - TOURING SCREEN FOR - TOURENSCHEIBE FÜR
KTM 1290 SUPERADVENTURE ‘17-
- 08403 Granollers (Barcelona) SPAIN
Tel. +34 93 849 06 33
www.puigusa.com

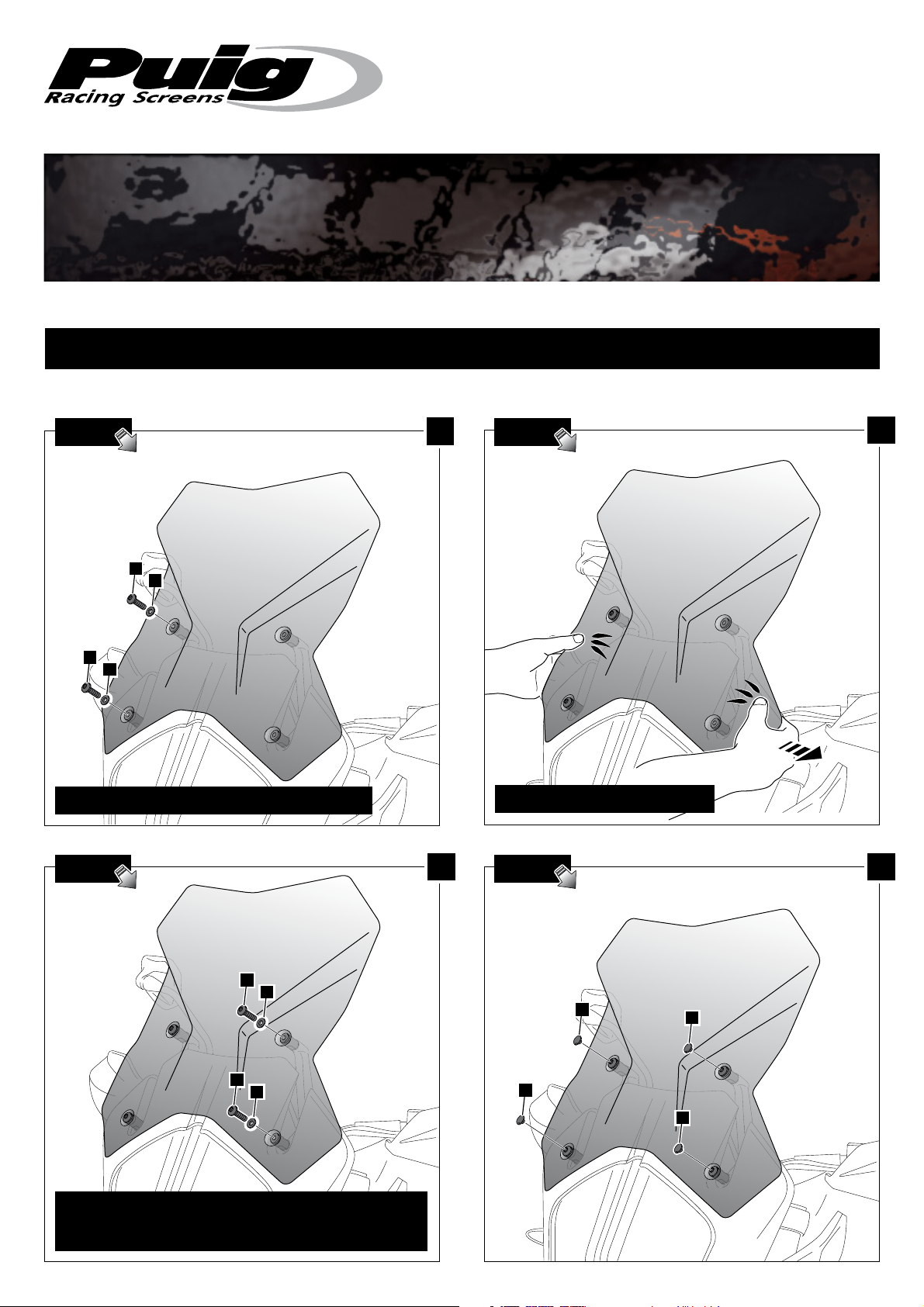

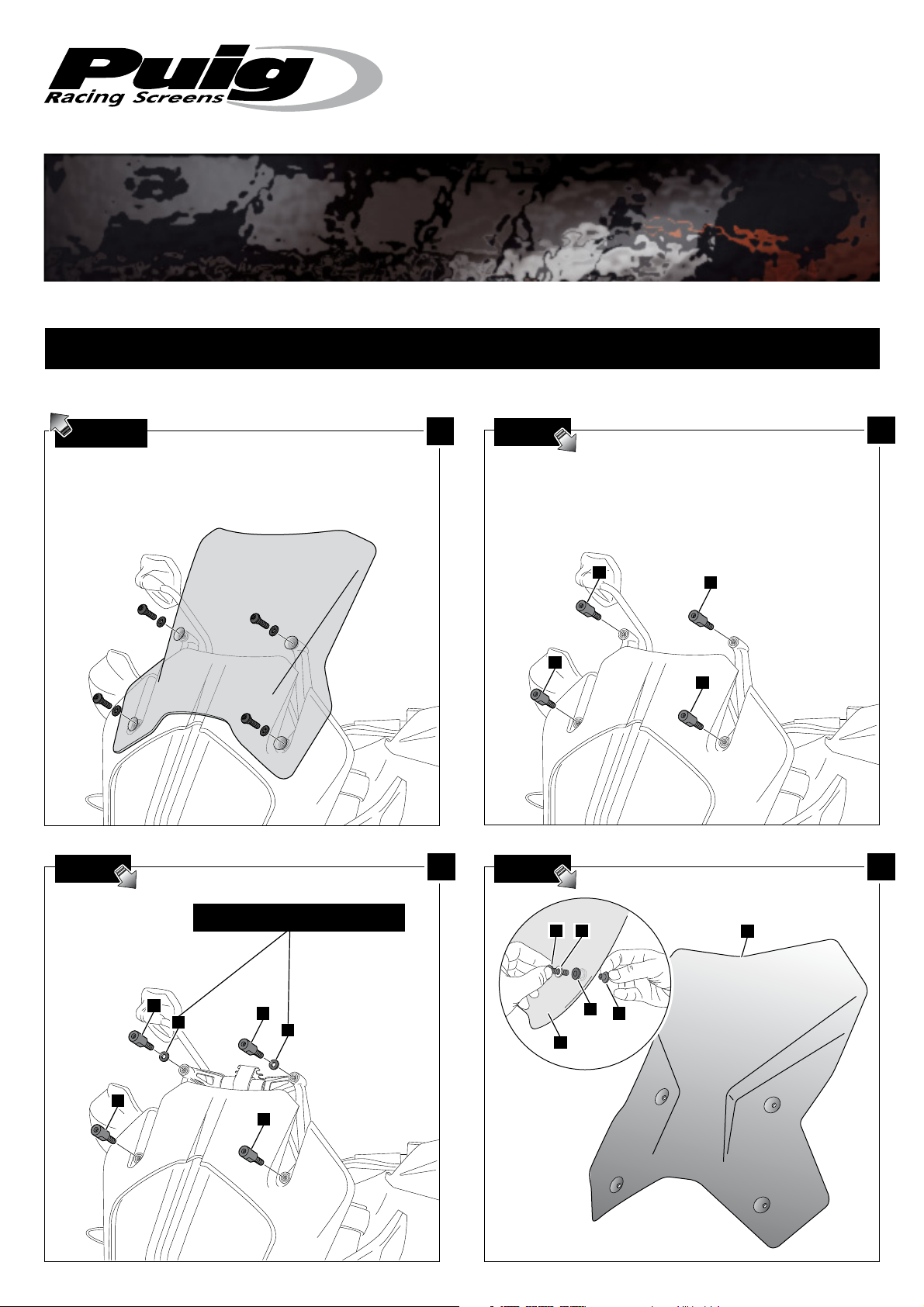

INSTRUCCIONES DE MONTAJE - MOUNTING INSTRUCTIONS - MONTAGEANLEITUNG
DESMONTAJE
DISASSEMBLY
MONTAJE
ASSEMBLY
1
3
MONTAJE
ASSEMBLY
MONTAJE
ASSEMBLY
2
2
2
2
2
4
Pg. 2/2
3
Piezas originales
Original parts
A
A
3
1
3
3
A
3
Piezas originales
AA
Original parts
1
A
A
A
A
A
A
A
Created by: www.ciandisseny.com
Page 3
MOTOPLASTIC, S.A.
Mia-Inerm
e
e
l-Difficcu
l

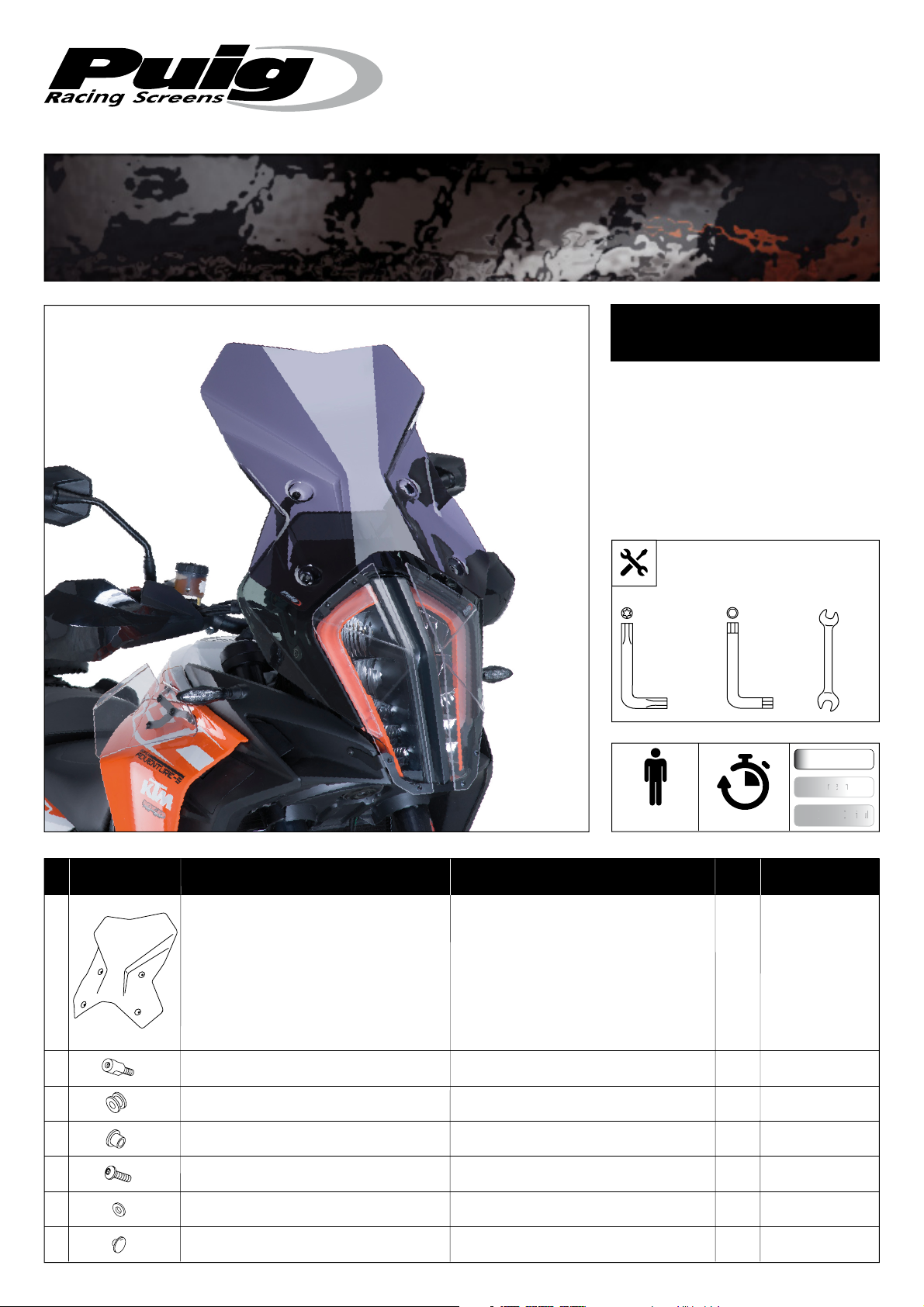

CÚPULA TOURING PARA - TOURING SCREEN FOR - TOURENSCHEIBE FÜR
KTM 1290 SUPER ADVENTURE R-S ’17-
Pg. de la Ribera, 29
- 08403 Granollers (Barcelona) SPAIN
www.puig.tv
CÚPULA TOURING PARA - TOURING SCREEN FOR - TOURENSCHEIBE FÜR
KTM 1290 SUPER ADVENTURE R-S ’17-
Tel. +34 93 849 06 33
www.puigusa.com
Ref.: 9717
ID PIEZA/PART
1
Cúpula Touring
DESCRIPCIÓN DESCRIPTION
Touring screen
TORX
Nº T27 Nº 11
1 persona
1 person
ALLEN
Nº 3
15 min
QTY REF.
1
9717F/H/WM3
Fácil - Easy
diat
Difíci
2
3
4
5
6
7
Pg. 1/3
Tornillo especial M5x11 Long. Hexag. 15 (int M5x10)
Silentblock Ø18x Ø9 xØ11 x7,5
Casquillo con valona Ø15x Ø9 x7,5
Tornillo M5x16 Ø11 ISO 7380
Arandela metálica M6 DIN 9021 (Ø6,4xØ18x1,6)
Tapón tornillo M5 ISO 7380
M5x11 special screw Hexag. lenght 15
Ø18x Ø9 xØ11 x7,5 silentblock
Ø15x Ø9 x7,5 bush with fl ange
M5x16 Ø11 ISO 7380 screw
Metal washer
M5 ISO 7380 screw cap
M6 DIN 9021 (Ø6,4xØ18x1,6)
(int M5x10)
4
TORNI-EM5---781
4
SILENBGONE--064
4
CASQUI-1A---324
4
TORNI-I7380-493
6
ARANDPD9021-037
4
TAPON--------85
Created by: www.ciandisseny.com
Page 4
MOTOPLASTIC, S.A.
CÚPULA TOURING PARA - TOURING SCREEN FOR - TOURENSCHEIBE FÜR
KTM 1290 SUPER ADVENTURE R-S ’17-
Pg. de la Ribera, 29
[email protected]
www.puig.tv
CÚPULA TOURING PARA - TOURING SCREEN FOR - TOURENSCHEIBE FÜR
KTM 1290 SUPER ADVENTURE R-S ’17-
- 08403 Granollers (Barcelona) SPAIN
Tel. +34 93 849 06 33
www.puigusa.com
INSTRUCCIONES DE MONTAJE - MOUNTING INSTRUCTIONS - MONTAGEANLEITUNG
DESMONTAJE
DISASSEMBLY
MONTAJE
ASSEMBLY
1
MONTAJE
ASSEMBLY
MONTAJE
ASSEMBLY
2
2
2
2
2
32
Pg. 2/3
MONTAJE PARA MODELOS CON SOPORTE GPS
ASSEMBLY FOR MODELS WITH GPS SUPPORT
2
6
2
2
6
2
5
6
3
4
1
1
Created by: www.ciandisseny.com
Page 5
MOTOPLASTIC, S.A.
CÚPULA TOURING PARA - TOURING SCREEN FOR - TOURENSCHEIBE FÜR
KTM 1290 SUPER ADVENTURE R-S ’17-
Pg. de la Ribera, 29
[email protected]
www.puig.tv
CÚPULA TOURING PARA - TOURING SCREEN FOR - TOURENSCHEIBE FÜR
KTM 1290 SUPER ADVENTURE R-S ’17-
- 08403 Granollers (Barcelona) SPAIN
Tel. +34 93 849 06 33
www.puigusa.com
INSTRUCCIONES DE MONTAJE - MOUNTING INSTRUCTIONS - MONTAGEANLEITUNG
MONTAJE
ASSEMBLY
5
6
5
6
COLOCAR LOS TORNILLOS DE UN LADO SIN LLEGAR AL APRIETE TOTAL.
PLACE THE SCREWS ON ONE SIDE WITHOUT TIGHTEN ALL THE WAY.
MONTAJE
ASSEMBLY
4
6
MONTAJE
ASSEMBLY
FORZAR LA CÚPULA HACIA EL OTRO LADO.
STRETCH THE WINDSCREEN TO THE OTHER SIDE.
MONTAJE
ASSEMBLY
5
7
5
6
5
6
COLOCAR LOS TORNILLOS QUE FALTAN, SIN LLEGAR AL APRIETE FINAL Y APRETAR
PROGRESIVAMENTE TODOS LOS TORNILLOS.
PLACE THE SCREWS WITHOUTH TIGHTING ALL THE WAY AND TIGHTEN
PROGRESSIVELY ALL THE SCREWS.
Pg. 3/3
7
7
7
7
Created by: www.ciandisseny.com
