PSSO FB, EB User Manual

© Copyright

Nachdruck verboten!

Reproduction prohibited!

Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!

BEDIENUNGSANLEITUNG

USER'S MANUAL

FB/EB-SERIES

LIVE MIXING CONSOLE

00010002.DOC_V_1_1

2/43

Inhaltsverzeichnis

Table of contents

1. EINFÜHRUNG............................................................................................................................................... 3

2. SICHERHEITSHINWEISE............................................................................................................................. 3

3. BESTIMMUNGSGEMÄßE VERWENDUNG.................................................................................................5

3.1 Features................................................................................................................................................... 6

4. INSTALLATION ............................................................................................................................................ 7

4.1 Installation des Netzteils .......................................................................................................................... 7

4.1 Eingänge.................................................................................................................................................. 7

4.2 Inserts ...................................................................................................................................................... 8

4.3 Direct Outs ............................................................................................................................................... 9

4.3 Ausgänge............................................................................................................................................... 10

5. GERÄTEBESCHREIBUNG ........................................................................................................................ 11

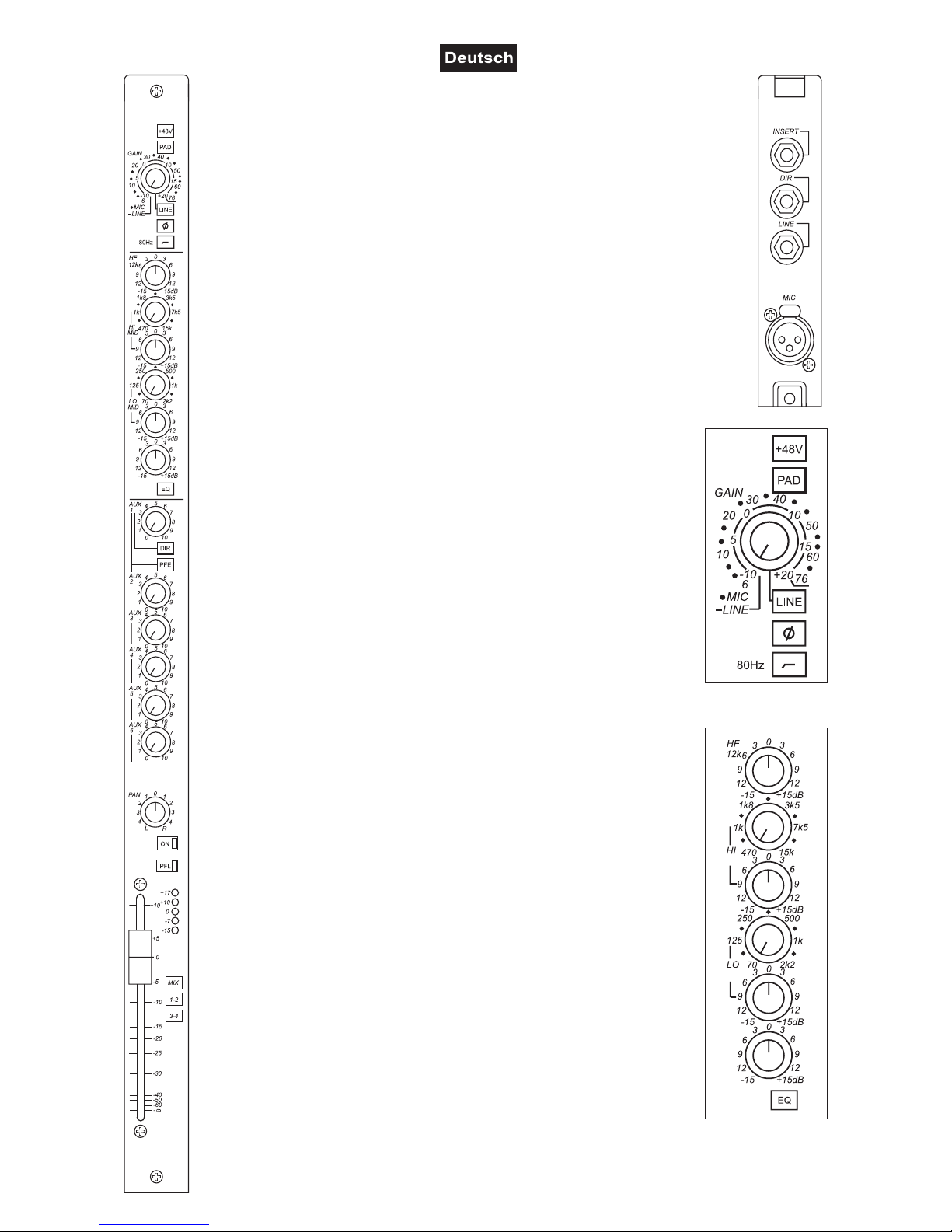

5.1 Kanalzug ................................................................................................................................................ 11

5.2 Gruppen ................................................................................................................................................. 14

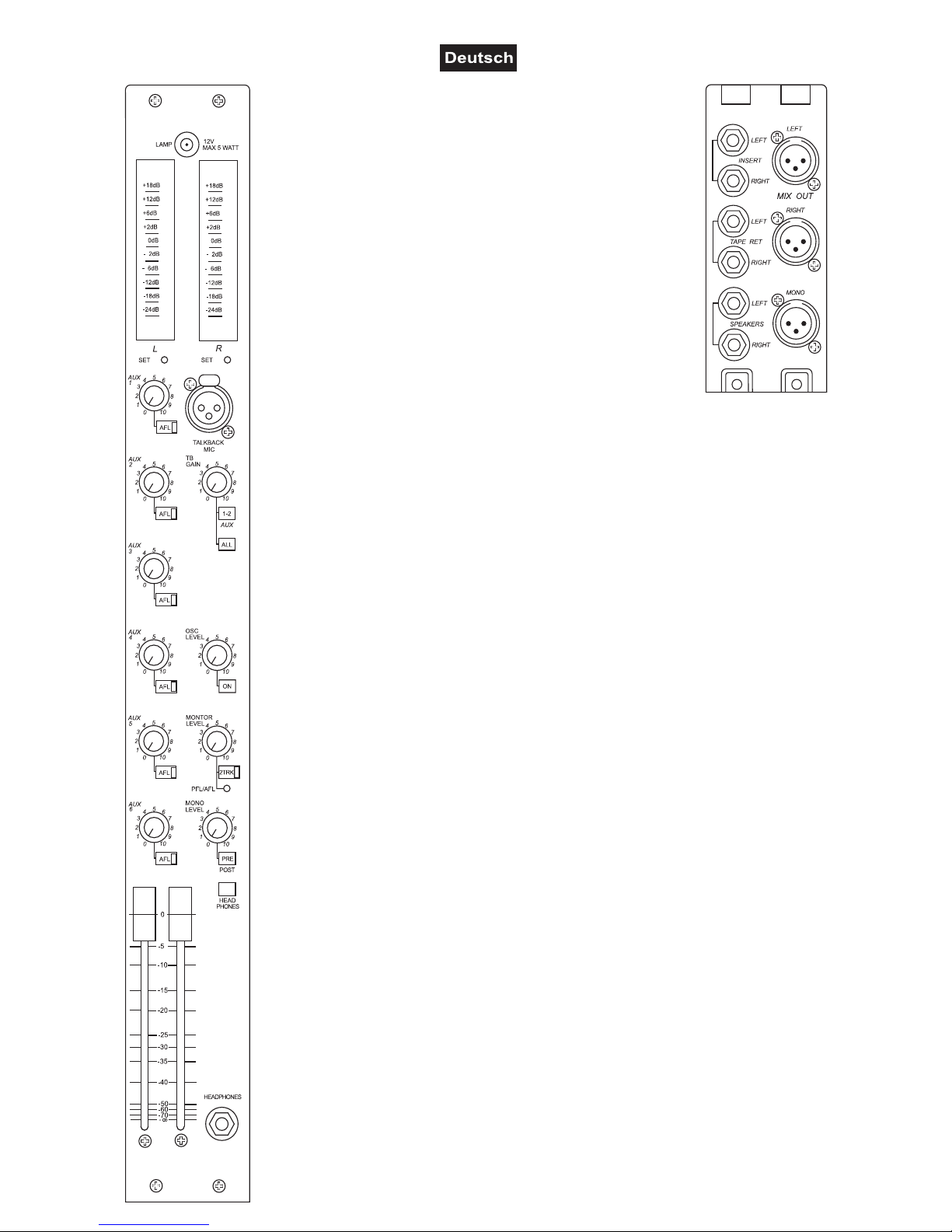

5.2 Master-Sektion....................................................................................................................................... 15

6. BEDIENUNG ............................................................................................................................................... 17

6.1 Einstellen des Eingangspegels.............................................................................................................. 17

6.2 Routing................................................................................................................................................... 17

7. RECHTLICHE HINWEISE........................................................................................................................... 18

7.1 Kleine Hörkunde .................................................................................................................................... 18

8. REINIGUNG UND WARTUNG.................................................................................................................... 19

8.1 Sicherungswechsel ................................................................................................................................ 19

9. TECHNISCHE DATEN................................................................................................................................ 20

1. INTRODUCTION ......................................................................................................................................... 22

2. SAFETY INSTRUCTIONS .......................................................................................................................... 22

3. OPERATING DETERMINATIONS.............................................................................................................. 24

3.1 Features................................................................................................................................................. 24

4. INSTALLATION .......................................................................................................................................... 25

4.1 Installation of the power supply unit....................................................................................................... 25

4.1 Inputs ..................................................................................................................................................... 26

4.2 Inserts .................................................................................................................................................... 27

4.3 Direct Outs ............................................................................................................................................. 28

4.3 Connections ........................................................................................................................................... 29

5. DESCRIPTION OF THE DEVICE ............................................................................................................... 30

5.1 Channel-module..................................................................................................................................... 30

5.2 Group-module ........................................................................................................................................ 32

5.2 Master-module ....................................................................................................................................... 33

6. OPERATION ............................................................................................................................................... 34

6.1 Adjusting the input level ......................................................................................................................... 34

6.2 Routing................................................................................................................................................... 35

7. LEGAL INSTRUCTIONS ............................................................................................................................ 35

7.1 Information on hearing loss.................................................................................................................... 35

8. CLEANING AND MAINTENANCE ............................................................................................................. 36

Replacing the fuse ....................................................................................................................................... 37

9. TECHNICAL SPECIFICATIONS................................................................................................................. 37

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

You can find the latest update of this user manual in the Internet under:

www.psso.de

00010002.DOC_V_1_1

3/43

BEDIENUNGSANLEITUNG

FB/EB-SERIES

Live-Mischpult

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen

- entsprechend qualifiziert sein

- diese Bedienungsanleitung genau beachten

- die Bedienungsanleitung als Teil des Produkts betrachten

- die Bedienungsanleitung während der Lebensdauer des Produkts behalten

- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

- sich die letzte Version der Anleitung im Internet herunter laden

1. EINFÜHRUNG

Wir freuen uns, dass Sie sich für ein PSSO FB/EB-SERIES Live-Mischpult entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie das Mischpult aus der Verpackung.

2. SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die­ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits­hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

00010002.DOC_V_1_1

4/43

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Der Aufbau des Netzteils entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt­Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.

Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zu Folge haben.

Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.

Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.

Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmut­zungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.

Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf "0" bzw. auf minimum
gestellt werden.

ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!

Kinder und Laien vom Gerät fern halten!

ACHTUNG: Zu hohe Lautstärken können das Gehör schädigen!

00010002.DOC_V_1_1

5/43

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!

3. BESTIMMUNGSGEMÄßE VERWENDUNG

Bei diesem Gerät handelt es sich um ein professionelles Audio-Mischpult, mit dem sich Audiosignale
verschiedener Musikquellen mischen lassen. Dieses Produkt ist für den Anschluss an 115/230 V, 50/60 Hz
Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Das Gerät darf nur mit dem beiliegenden Netzteil betrieben werden. Das Netzteil ist nach Schutzklasse 1
aufgebaut und das Mischpult entspricht Schutzklasse 3.

Dieses Gerät ist sowohl für den Mobilbetrieb als auch für Festinstallationen vorgesehen.

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Bitte beachten Sie unbedingt den Abschnitt "Rechtliche Hinweise".

Bitte beachten Sie: Beim Einsatz einer Beschallungsanlage in öffentlichen bzw. gewerblichen Bereichen ist
eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der
Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese
einhalten!

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!

Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Verwenden Sie niemals Reinigungsspray, um die Fader zu reinigen.

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

00010002.DOC_V_1_1

6/43

3.1 Features

Die FB/EB-Serie von PSSO ist in zwei Rahmengrößen, 16- und 24-Kanal bzw. 24-Kanal und 32-Kanal,
erhältlich. Die Elektronik ist in Einzelplatinen in einem stabilen Metallgehäuse verbaut. Diese ausfallsichere
Modulbauweise ist für Live-Anwendungen besonders wichtig, damit bei Ausfall eines Kanals nicht das ganze
Pult unbrauchbar wird.

Die einzelnen Kanalzüge sind mit hochwertigen Potis ausgestattet, die durch eine Kontermutter fest mit dem
Gehäuse verbunden sind. Dadurch behalten sie auch nach vielen Stunden im Live-Einsatz ihre Stabilität und
Festigkeit.

Die Kanalfader, Gruppenfader und Masterfader sind mit hochwertigen, staubgeschützten ALPS-Fader mit
100 mm Faderweg ausgestattet. ALPS-Fader weisen besonders hohe Dämpfungswerte und eine hohe
Langlebigkeit auf.

Diese Serie wurde dafür konzipiert, ein Pult gleichzeitig für Front of House und für Monitormixing
einzusetzen. Durch die Fülle der Anschluss- und Regelmöglichkeiten lässt sich das Gerät individuell für jede
Anwendung im Live-Bereich konfigurieren.

Der Hauptmix wird an die Master-Buchsen rechts und links sowie an eine weitere XLR-Buchse ausgegeben.
Dieser Mono-Ausgang ist separat über einen Regler einstellbar und kann bei einer LCR-Installation dazu
verwendet werden, das Centre Clust anzusteuern. Wird kein Centre Clust eingesetzt, kann dieser Ausgang
zum Anschluss einer Aktivbox oder einer zusätzlichen Endstufe zur Einrichtung eines Regieraums oder auch
für Video-Aufzeichnungen oder den Anschluss eines Subwoofers verwendet werden.

Die Stromversorgung übernimmt ein großzügig dimensioniertes 19" Netzteil, das die für Live-Anwendungen
typischen Stromschwankungen und Spannungsspitzen problemlos verkraftet.

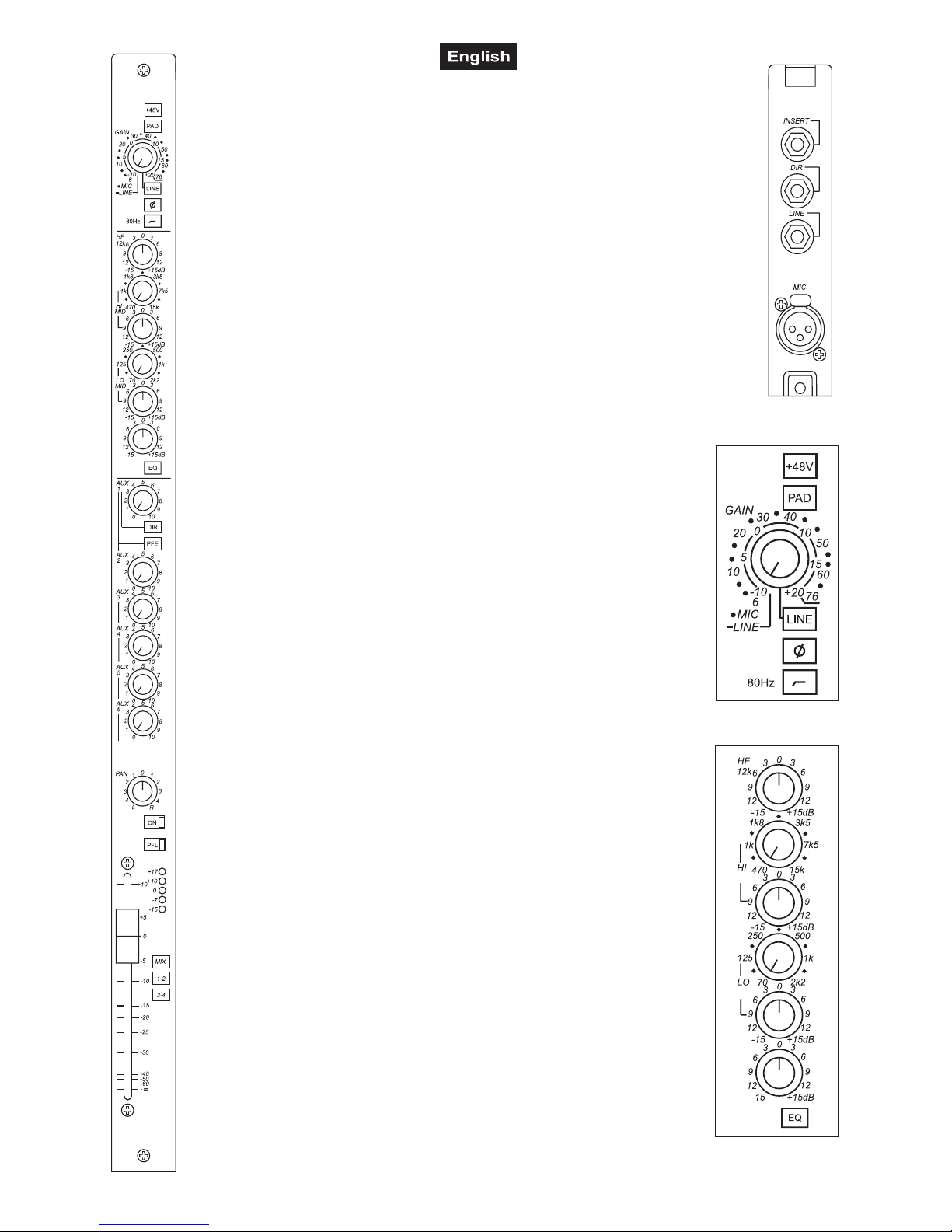

Jeder Kanal verfügt über eine individuell zuschaltbare Phantomspeisung, -20 dB Pad zur Abschwächung
von hochpegligen Eingangssignalen, Phase Reverse und 80 Hz Low Cut. Der 4-fach Equalizer bietet einen
Glocken-Filter bei 50 Hz, einen Shelving Filter bei 12 KHz sowie zwei semi-parametrische Mitten. Über einen
Bypass-Schalter lässt sich die Klangfarbe des Eingangssignals schnell zwischen mit und ohne Equalizer
vergleichen.

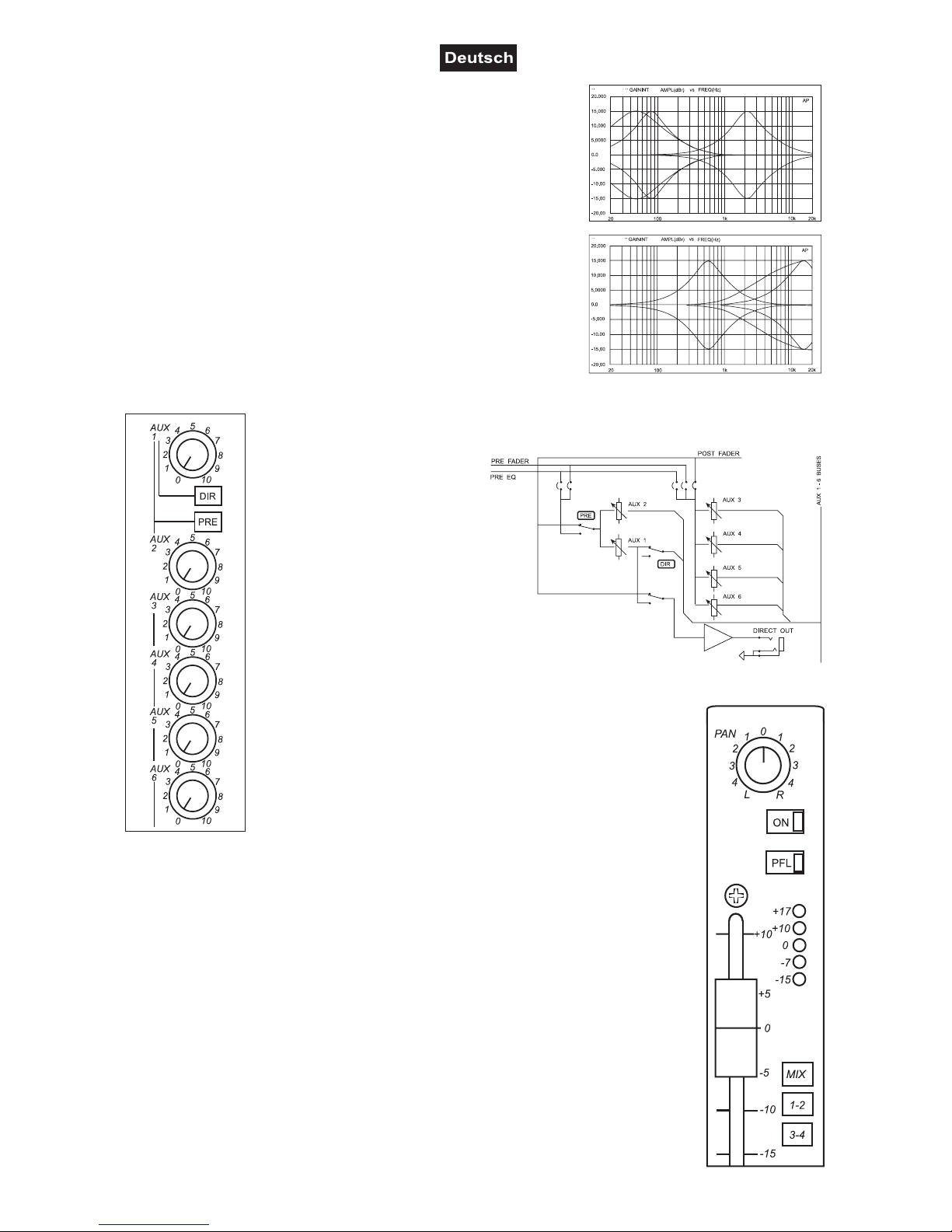

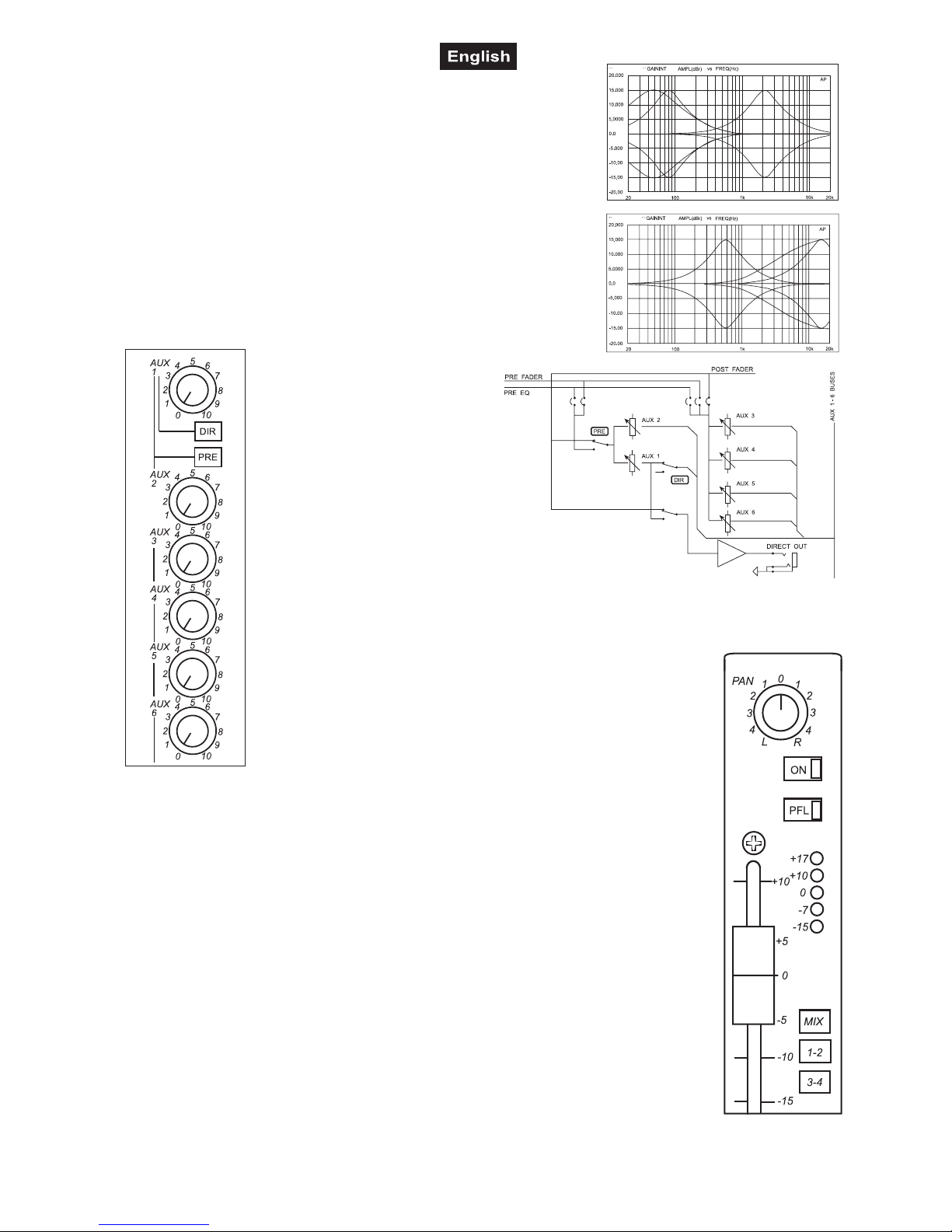

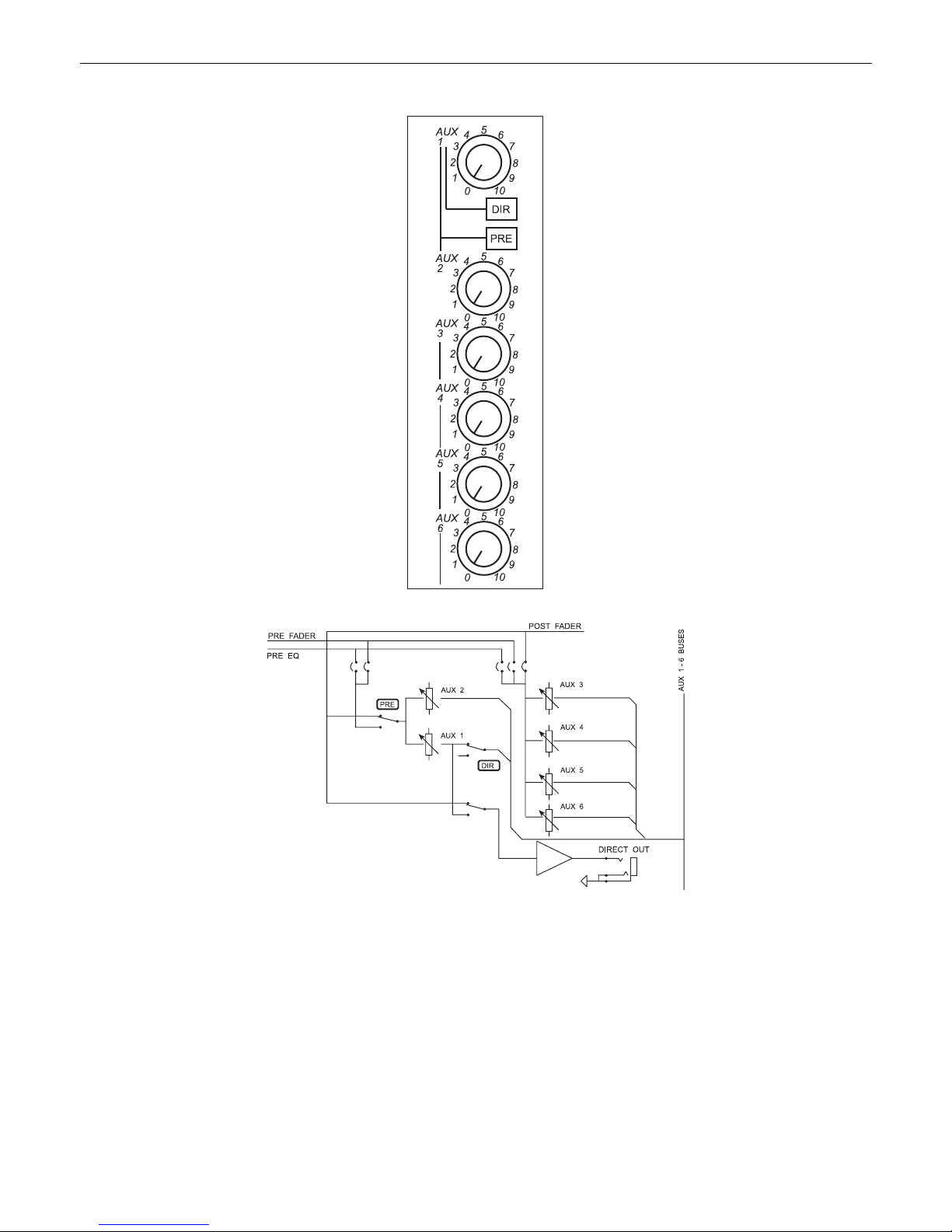

Über 6 Regler lassen sich die sechs Aux-Wege und über einen Schalter auch der Direct Out komfortabel
einstellen. Aux 1&2 lassen sich über einen Schalter direkt von post- auf prefader umschalten, Aux 3-6
können über interne Jumper umgestellt werden.

Anwender, die neben dem FOH-Mix gleichzeitig auch Mehrspur-Mitschnitte machen wollen, haben bei
diesem Pult die Möglichkeit, die Direct Outs jedes Kanals individuell einzupegeln. Dadurch kann ein hier
angeschlossener Mehrspur-Rekorder unabhängig von der Faderposition mit konstanten Pegeln versorgt
werden.
Eine 5-fach Pegelanzeige je Kanal erleichtert das Einpegeln der einzelnen Signalquellen erheblich, da das
Signal nicht erst zum Master geroutet werden muss.
Ein weiteres Plus für Live-Gigs: alle Kanäle lassen sich per Knopfdruck stummschalten - so lässt sich z. B.
Hintergrundmusik ganz ohne störende Bühnengeräusche einspielen.

Anwendung: Mischpult für PA-Verleiher, Clubs, Jugendzentren, Bands, Kirchengemeinden.

4/8-Bus Live-Mischpult

• Einsatz zur FOH Publikumsbeschallung und als
Bühnenmonitor-Mischpult

• 100 mm ALPS-Fader

• Low noise Mic/Line-Mischpult

• Mono Eingänge mit XLR-Buchsen, +48V Phan­tomspeisung und symmetrischen Line-Eingängen

• Insert bzw. Direct Out für jeden Kanal

• Phase Reverse-Schalter, High Pass-Filter und 4­Band EQ in allen Eingängen

• 5-LED-Meter pro Eingang

• 4/8 Gruppen zum komfortablen Auspegeln
ganzer Signalgruppen (z. B. Schlagzeug)

• Stummschaltung (Mute) für jeden Kanal und
jede Gruppe über ON/OFF-Schalter

• 6 Aux-Send (2 pre/post, 4 post) pro Kanal für die
Ansteuerung der Effekte oder zum Monitoring

• Separate Master-, Gruppe-, Control Room- und
Kopfhörer-Ausgänge

• Talkback-Einrichtung

• 1 kHz-Signal-Generator mit rosa Rauschen für
Lautsprecher-Kalibrierung

• Präzises 10-LED Meter in Subgruppen und
Stereo-Master

• BNC-Buchse für Schwanenhalsleuchte

• Stabiles Metallgehäuse

00010002.DOC_V_1_1

7/43

4. INSTALLATION

Bitte beachten Sie: Beim Einsatz eines Beschallungssystems in öffentlichen bzw. gewerblichen Bereichen

ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der
Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese
einhalten!

Stellen Sie das Mischpult auf einen festen, ebenen, rutschfesten, erschütterungsfreien, schwingungsfreien
und feuerfesten Untergrund auf.

Vergewissern Sie sich, dass der Netzschalter auf OFF steht. Bevor die Verbindungen hergestellt werden,
müssen alle Gerät ausgeschaltet sein.

4.1 Installation des Netzteils

Das Netzteil ist für ein 19"-Rack (483 mm) vorgesehen, kann jedoch auch frei aufgestellt werden. Achten Sie
darauf, dass das Netzteil möglichst weit vom Mischpult entfernt betrieben wird.

Bei dem Rack sollte es sich um ein „Double-Door-Rack“ handeln, an dem sich sowohl die Vorder- als auch
die Rückseite öffnen lassen. Das Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der
Standortwahl der Endstufe darauf, dass die warme Luft aus dem Rack entweichen kann und genügend
Abstand zu anderen Geräten vorhanden ist. Dauerhafte Überhitzung kann zu Schäden an der Endstufe
führen.
Sie können das Netzteil mit vier Schrauben M6 im Rack befestigen. Werden mehrere Geräte übereinander
montiert, so ist darauf zu achten, dass zwischen den Geräten mindestens 1 Höheneinheit Luft bleibt.

Im Falle einer auftretenden Brummschleife können Sie die Erdung über den Ground Lift-Wahlschalter
aufheben.

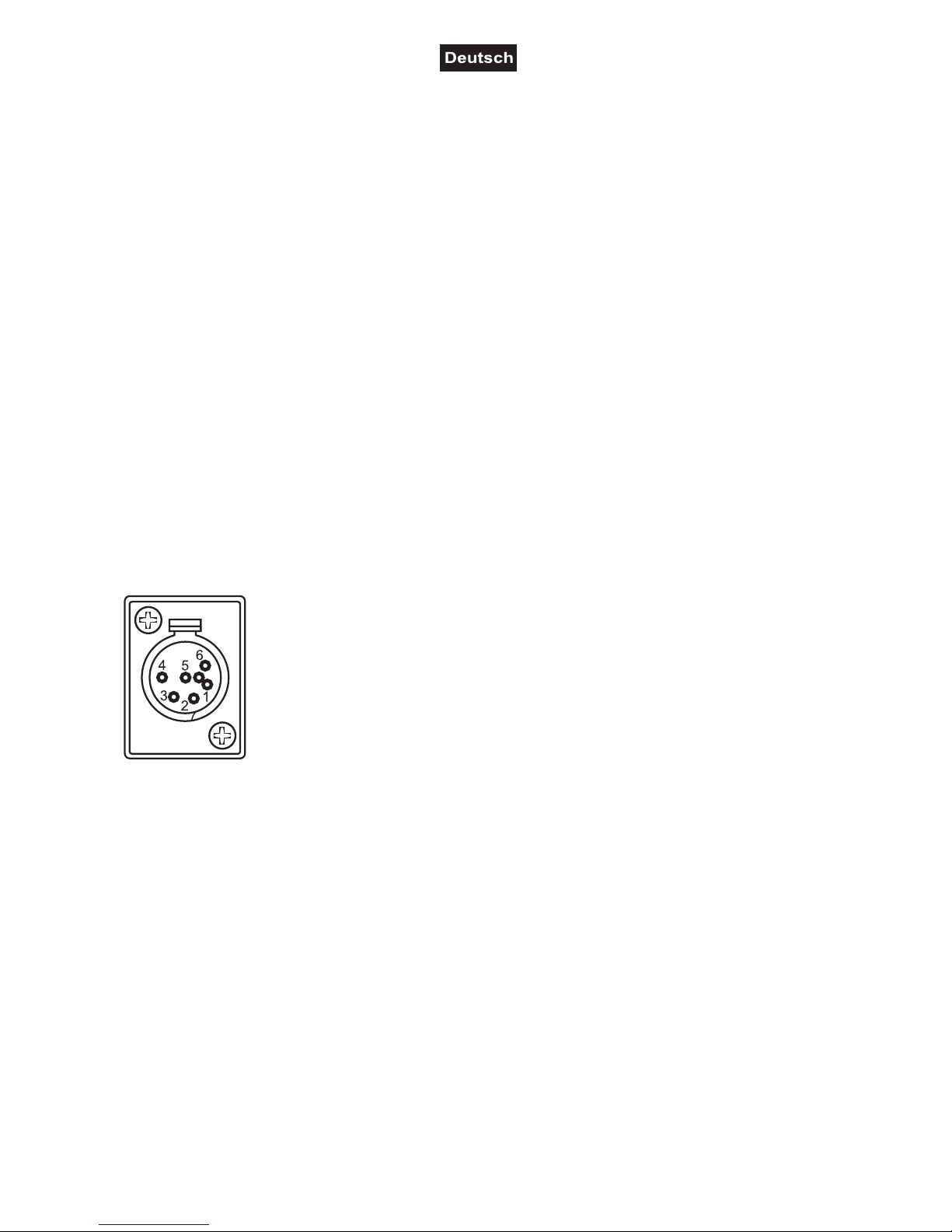

Belegung der Netzteil-Anschlussleitung:

PIN 1 = +17V
PIN 2 = -17V
PIN 3 = SHIELD
PIN 4 = +48V
PIN 5 = GROUND
PIN 6 = Switched output relays
PIN 7 = NC

4.1 Eingänge

Gute Kabelführung verbessert die Klangqualität Ihres Systems enorm. Eingangskabel sollten kurz und direkt
sein, da hohe Frequenzen stark gedämpft werden, wenn die Kabel unnötig lang sind. Außerdem ist die
Gefahr von Brummeinstreuungen und Rauschen bei langen Kabeln erheblich größer. Müssen jedoch lange
Kabelwege zurückgelegt werden, sollten auf jeden Fall symmetrische Kabel verwendet werden.

Um höchste Klangqualität zu erhalten verwenden Sie zum Anschluss Ihres Equipments bitte nur hochwertige
Leitungen. Vergewissern Sie sich, dass die Leitungen sicher befestigt sind.

Bei den Mono-Eingangskanälen werden die Mikrofonsignale über die XLR-Buchsen angeschlossen, die
Line-Signale über die Klinkenbuchsen.

Bitte beachten Sie: An einen Monokanal darf immer nur eine Signalart angeschlossen werden – entweder
Mic oder Line.

Einen Stereo-Kanal können Sie auch mono betreiben, indem Sie nur die linke Eingangsbuchse belegen.

MIC

Hier können Sie Kondensatormikrofone oder dynamische Mikrofone über eine symmetrische XLR-Leitung
anschließen. Für Kondensatormikrofone können Sie die Phantomspeisung über den +48V-Schalter
aktivieren. Bitte beachten Sie die Warnhinweise unter +48V-Schalter.

00010002.DOC_V_1_1

8/43

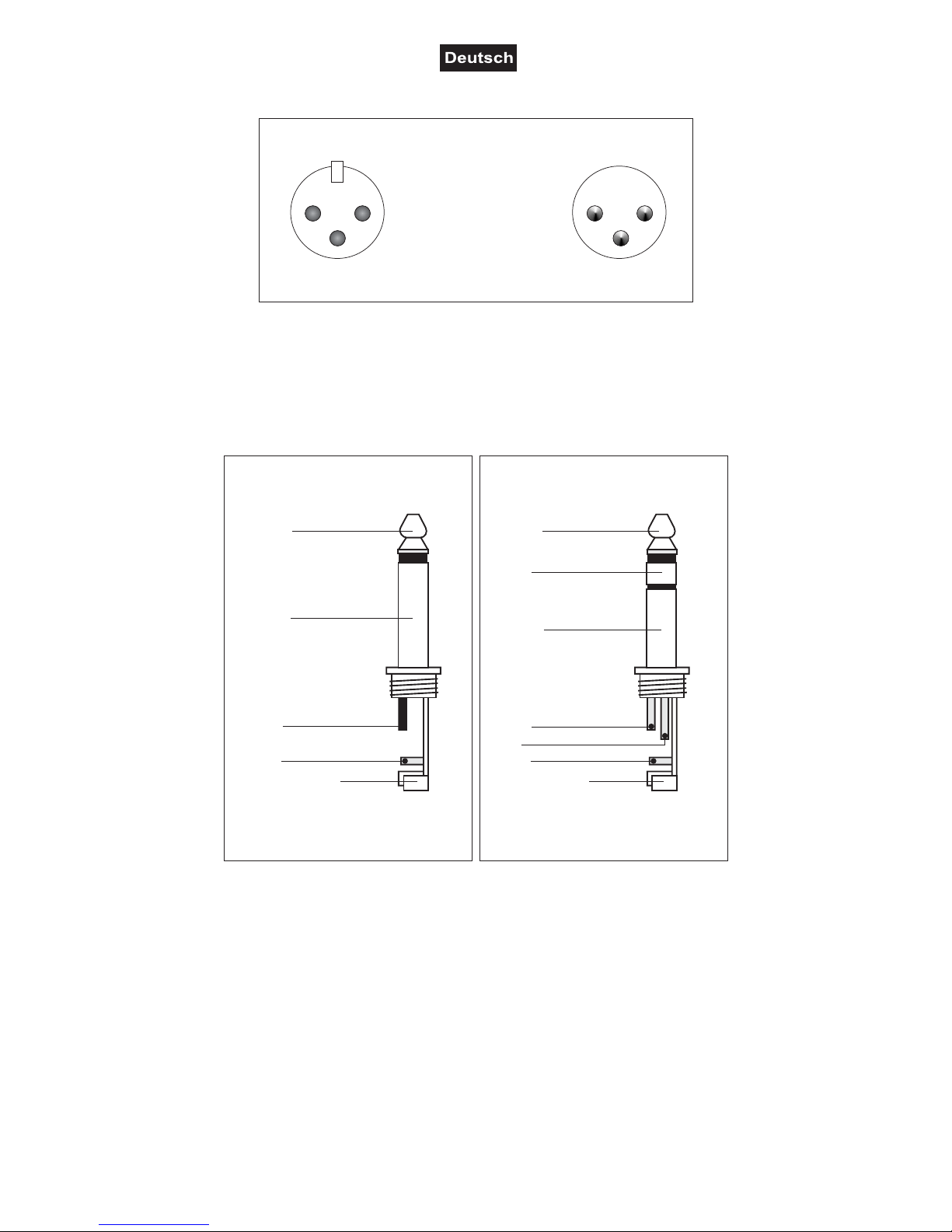

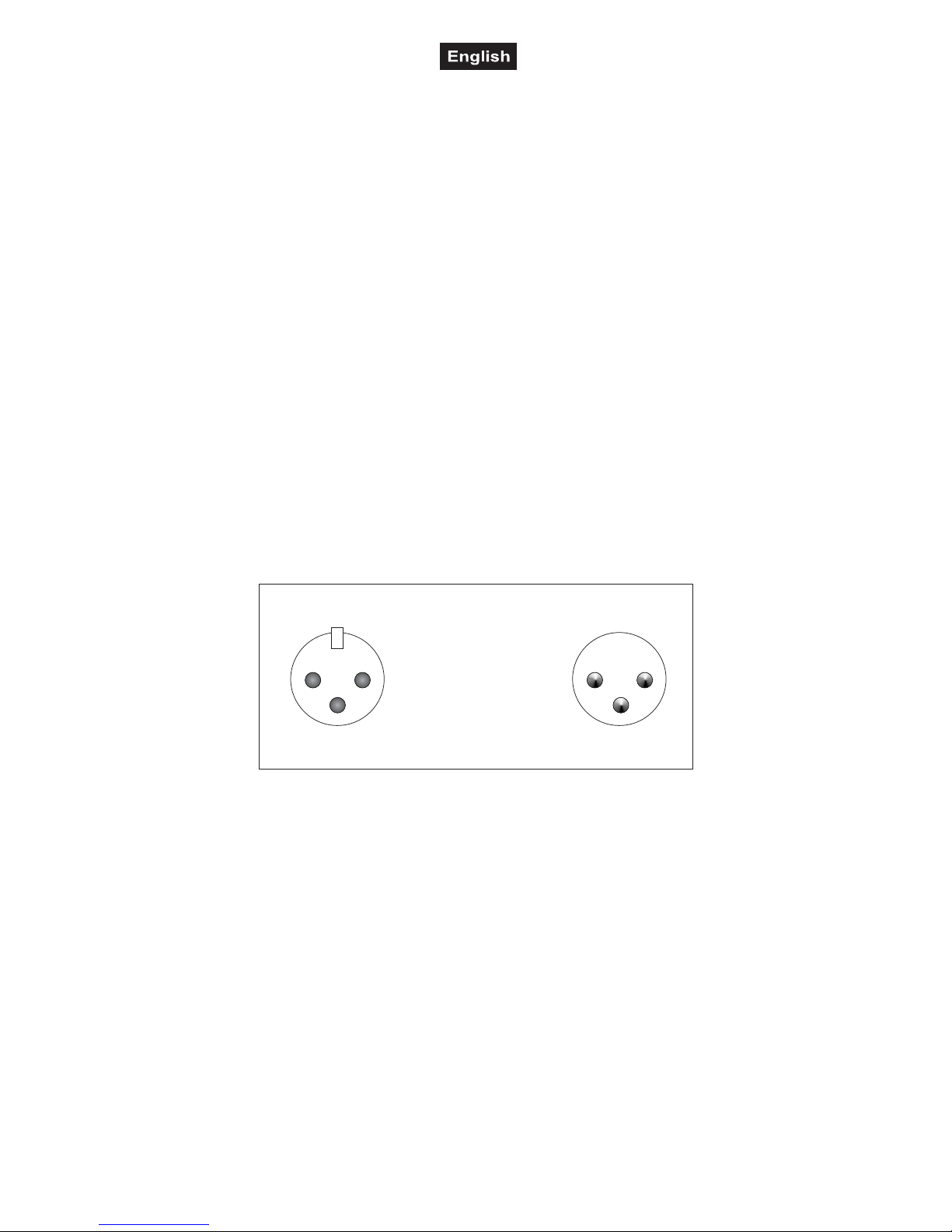

Belegung symmetrische XLR-Leitung:

2

1

3

1

2

3

Symmetrische XLR-Verbindung

1=

Masse / Schirm

2 = (+)

Plus-Phase

3 = (-)

Minus-Phase

Eingang Ausgang

Um eine XLR Verbindung unsymmetrisch an zu schließen,

müssen Pin 1 und 3 gebrückt werden.

-

LINE

Hier können Sie Line-Signale über symmetrische oder unsymmetrische Klinkenstecker anschließen.

Bitte beachten Sie: Aktivieren Sie beim Anschluss von unsymmetrischen Klinkensteckern niemals die
Phantomspeisung. Die autretende Spannung kann zu schwerwiegenden Schäden führen.

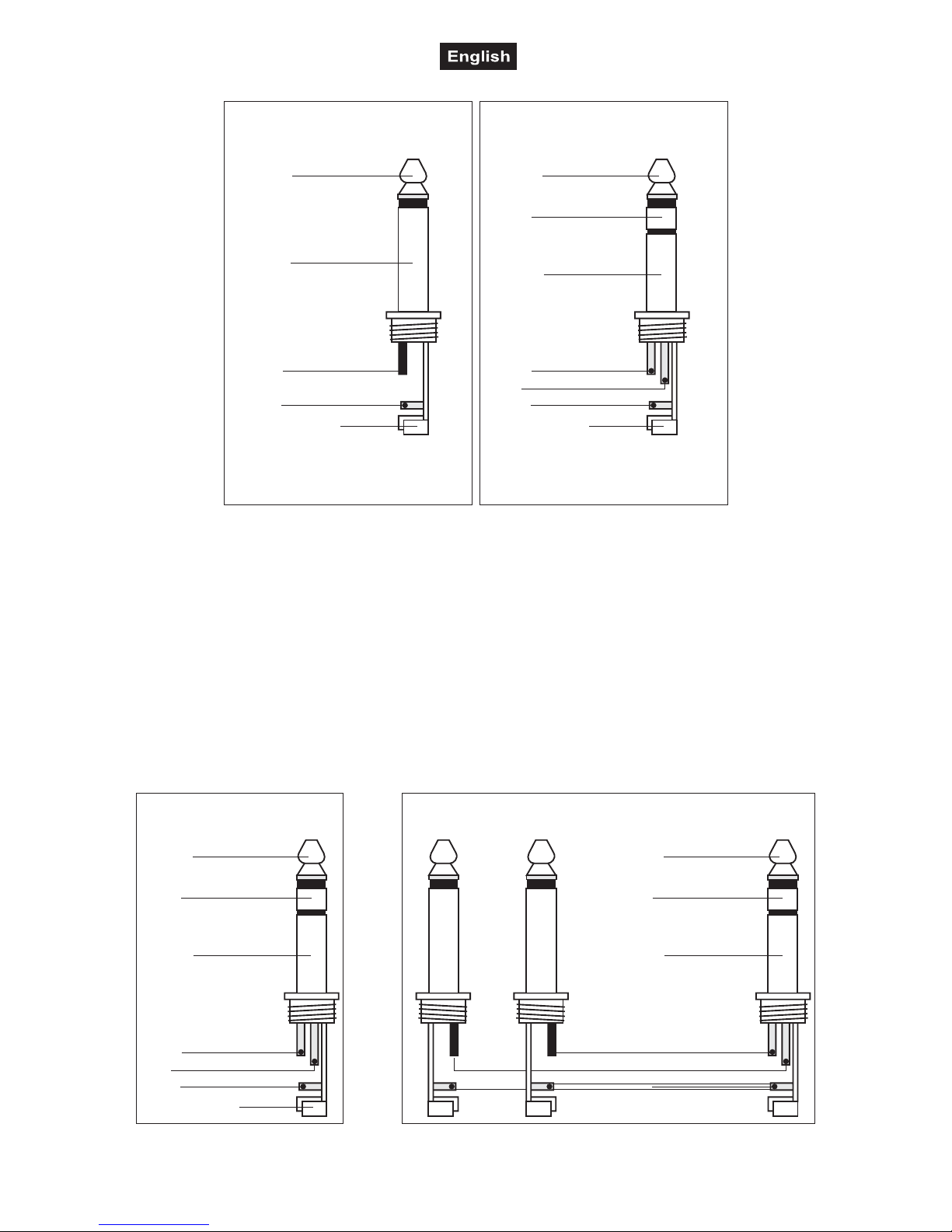

Belegung Klinkenstecker:

Unsymmetrischer 6,35 mm
Mono-Klinkenstecker

Tip =
Signal (+)

Sleeve =
Masse / Schirm

Tip

Sleeve

Zugentlastung

Symmetrischer 6,35 mm

Tip =
Plus-Phase (+)

Sleeve =
Masse / Schirm

Tip

Sleeve

Zugentlastung

S -Klinkensteckertereo

Ring =
Minus-Phase (-)

Ring

Um einen Stereo-Klinkenstecker unsymme­trisch an zu schließen, müssen Ring und
Sleeve gebrückt werden.

4.2 Inserts

Inserts sind Einschleifpunkte für Dynamikprozessoren, Equalizer oder andere Soundeffektgeräte, die das
Originalsignal komplett verändern.

Dazu wird das Signal aufgetrennt, nach außen geführt und nach erfolgter Soundbearbeitung wieder an der
gleichen Position des Signalwegs eingeschleift.

Bitte beachten Sie: Wird am Einschleifpunkt kein Signal zurückgeführt, gibt es keinen Signalausgang, da
der Signalfluss komplett unterbrochen wird. Soll das Signal nur abgegriffen werden, dürfen Sie den
Klinkenstecker nur bis am ersten Kontakt einrasten.

Die Inserts liegen vor EQ, AUX und Fader und werden über einen einzigen Klinkenstecker gesendet und
empfangen.

00010002.DOC_V_1_1

9/43

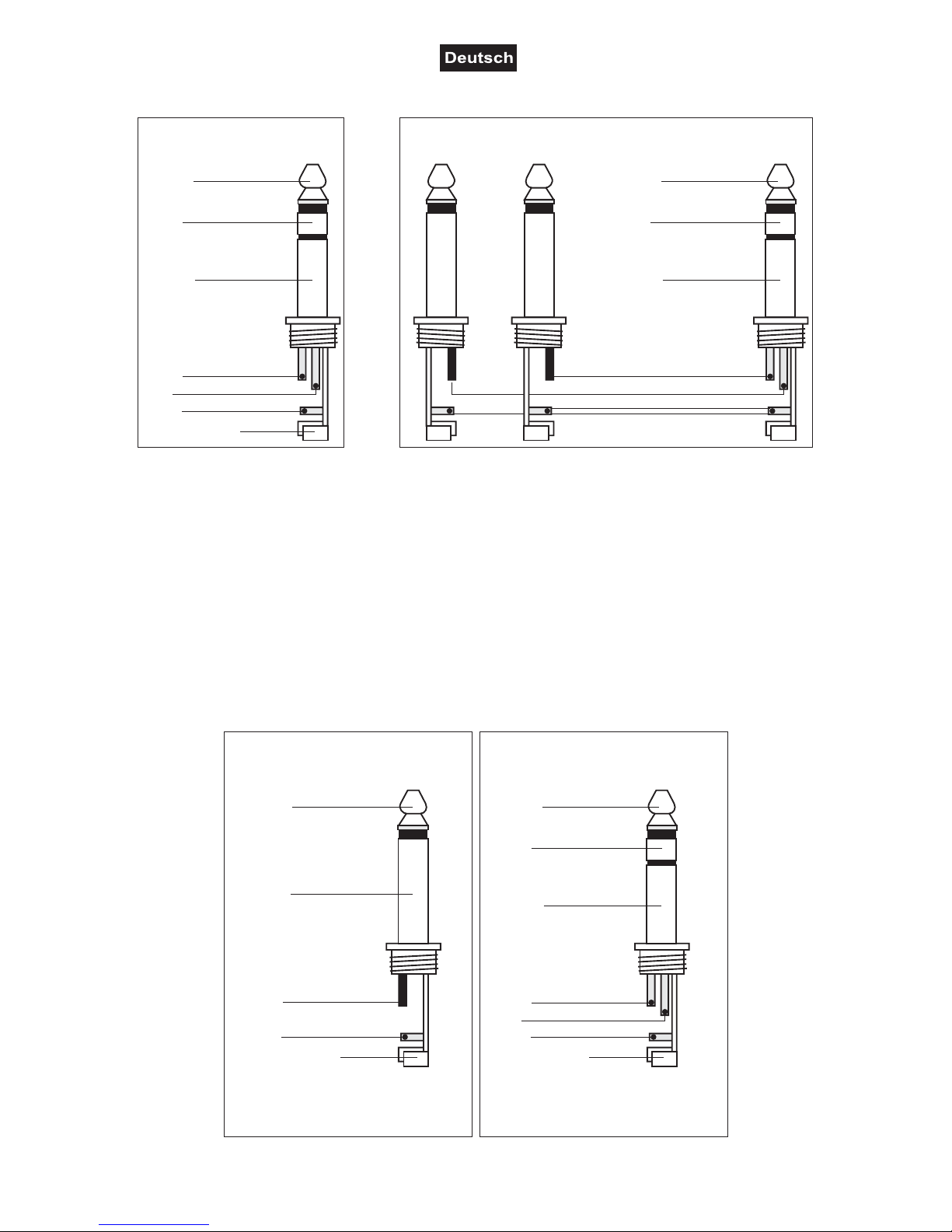

Belegung der Insert-Verbindungen:

Insert-Verbindung über 6,35 mm

Tip =
Ausgang

Sleeve =
Masse / Schirm

Tip

Sleeve

Zugentlastung

S -Klinkensteckertereo

Ring =
Eingang

Ring

Mischpult-Ausgang

Tip =
Ausgang

Sleeve =
Masse / Schirm

S -Klinkensteckertereo

Ring =
Eingang

Effektgerät-

Eingang

Effektgerät-

Ausgang

Das Ausgangssignal des Mischpults wird über ein Insert-Kabel/Adapter mit dem Eingang (Tip&Sleeve) und
Ausgang (Ring&Sleeve) des Effektgeräts verbunden.

Zubehör Insert-Kabel/Adapter:

Klinkenstecker stereo/2 Kupplung mono /10...... Best.-Nr. 30226600

Klinke/Klinke Kabel KC-30 3m schwarz ............Best.-Nr. 3021050N

Klinke/Klinke Patchcord 6x 60cm/gerade/st .......Best.-Nr. 3021005N

4.3 Direct Outs

Die Direct Out-Buchsen sind Direktausgänge für die MIC-Kanäle. Direktausgänge werden benötigt, wenn Sie
z. B. während eines Konzerts Mehrspuraufnahmen machen möchten. Jede Signalquelle kann zum späteren
Abmischen auf eine eigene Spur aufgenommen werden.

Belegung der Direct Outs:

Unsymmetrischer 6,35 mm
Mono-Klinkenstecker

Tip =
Signal (+)

Sleeve =
Masse / Schirm

Tip

Sleeve

Zugentlastung

Symmetrischer 6,35 mm

Tip =
Plus-Phase (+)

Sleeve =
Masse / Schirm

Tip

Sleeve

Zugentlastung

S -Klinkensteckertereo

Ring =
Minus-Phase (-)

Ring

Um einen Stereo-Klinkenstecker unsymme­trisch an zu schließen, müssen Ring und
Sleeve gebrückt werden.

00010002.DOC_V_1_1

10/43

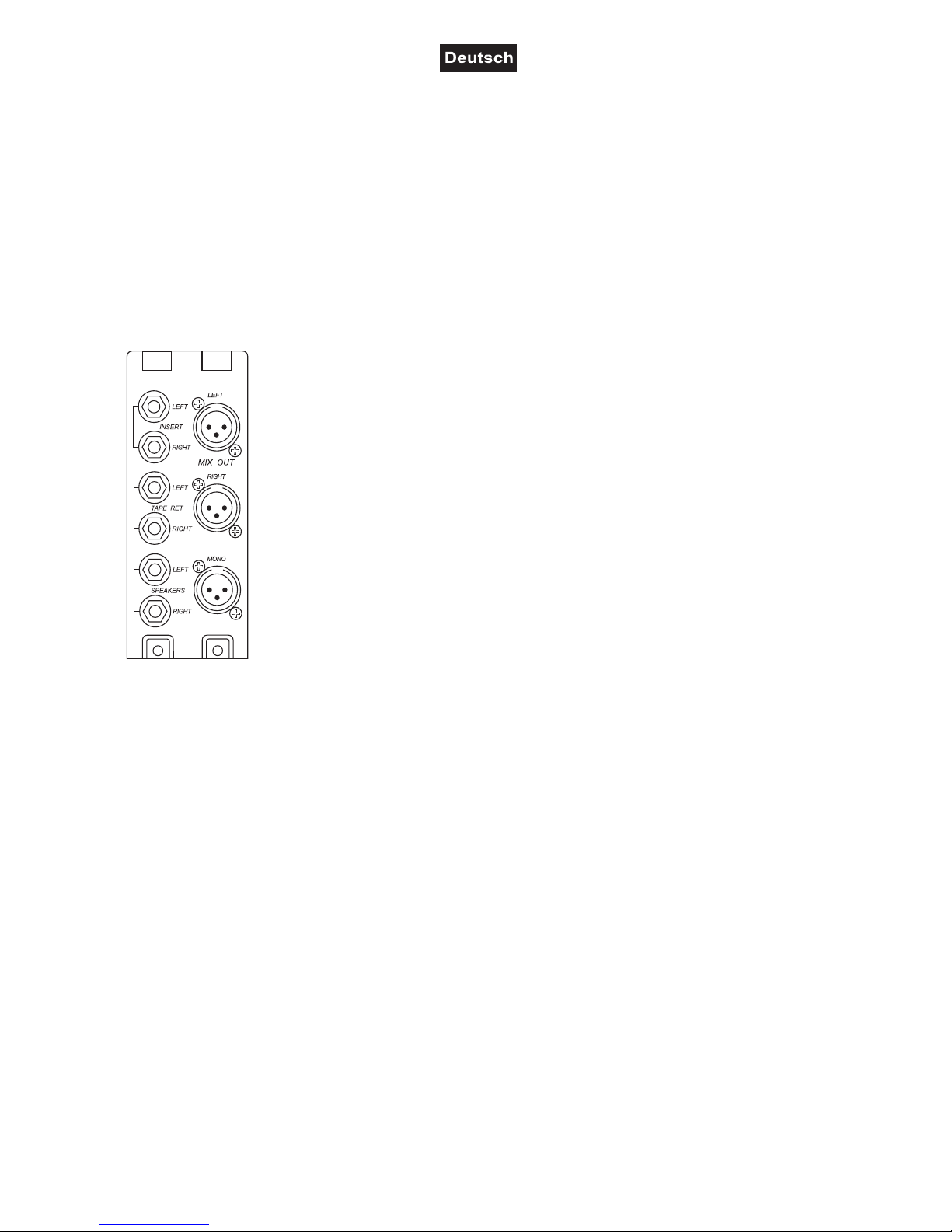

4.3 Ausgänge

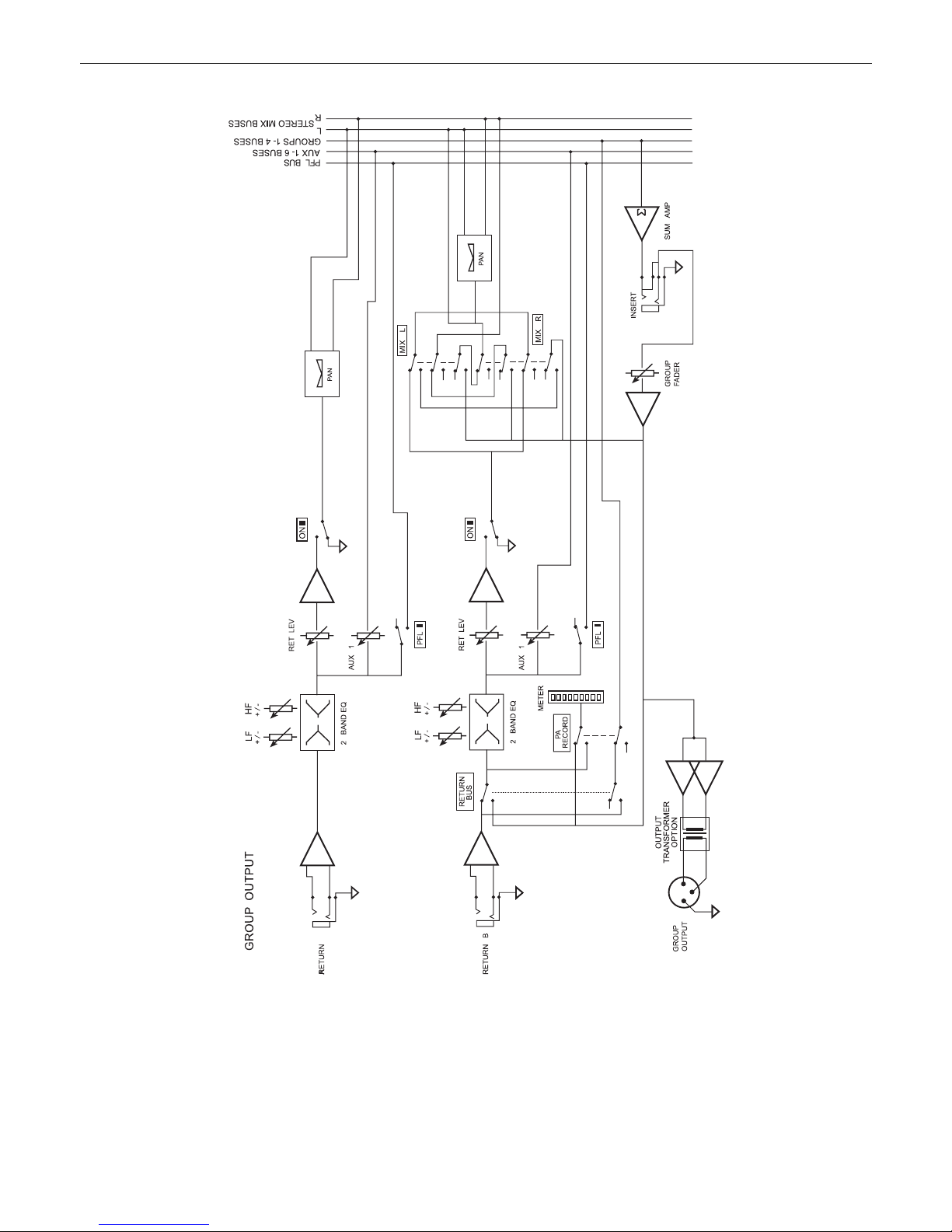

GROUP OUT

Über die GROUP OUT-Buchsen können Sie die Gruppensignale an einen Kopfhörerverstärker, z. B. für die
Background-Sänger ausgeben. Der Signalpegel lässt sich über den Gruppenfader einstellen.

Wenn Sie eine Aufnahme machen möchten, schließen Sie Ihr Cassettendeck oder Ihr Tonbandgerät bitte an
die GROUP OUT-Buchsen an. Wird eine Bandmaschine oder andere Geräte verwendet, die einen
niedrigeren Ausgangspegel benötigen, können Sie den Pegel über interne Jumper umstellen.

AUX SEND/RETURN

An die AUX SEND-Buchsen können Sie Effektgeräte oder das Monitorsystem bzw. Nebenraumbeschallung
anschließen.

Über die AUX RETURN-Buchsen werden Signale vom Effektgerät zurück in den Mix geführt. Die Signal­stärke der AUX RETURN-Buchsen können Sie über die Return-Regler einstellen.

INSERT

Einschleifpunkt am Mastersignal für Compressor/Limiter, Equalizer oder andere
Soundeffektgeräte, die das Originalsignal verändern. Kann auch als Rec Out
verwendet werden; da ein konstanter Ausgangspegel unabhängig vom Masterfader
ausgegeben wird.

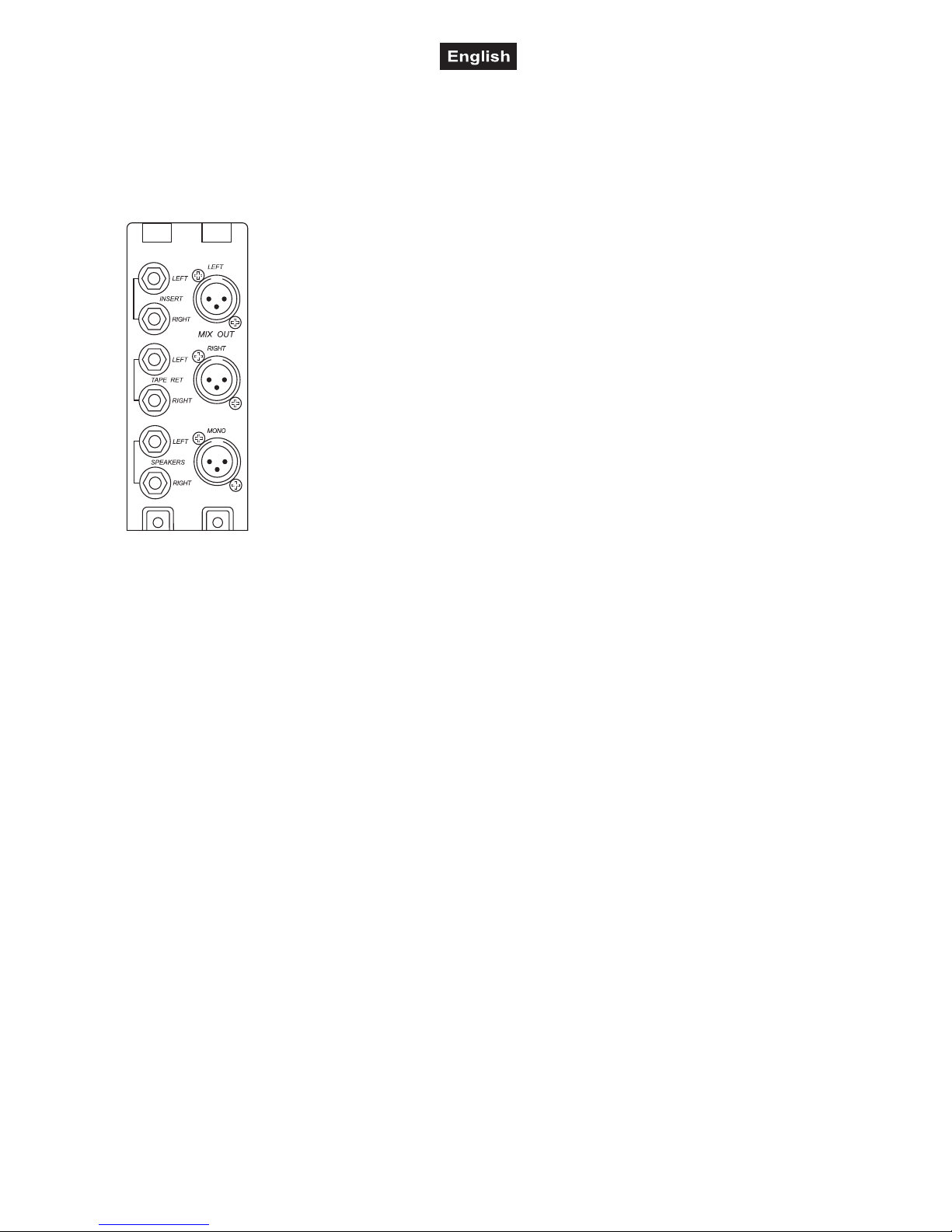

MIX OUT

Der MIX OUT-Ausgang lässt sich über zwei symmetrische XLR-Einbaustecker an­schließen (Left & Right), die einen Pegel von bis zu +27 dBu ausgeben.

Die Ausgänge verfügen über eine Einschaltverzögerung um zu vermeiden, dass
Einschaltknacksen an die Lautsprecher gelangt.

Das Ausgangssignal der MIX OUT-Buchsen lässt sich über die Masterfader ein­stellen.

MONO OUT

Der MONO OUT-Ausgang lässt sich über einen symmetrische XLR-Einbaustecker an-

schließen, der einen Pegel von bis zu +25 dBu ausgibt.
Dieser Ausgang kann bei einer LCR-Installation dazu verwendet werden, das Centre Clust anzusteuern.
Dieser Ausgang lässt sich z. B. auch für Video-Aufzeichnungen oder den Anschluss eines Subwoofers
verwenden.
Wird kein Centre Clust eingesetzt, kann dieser Ausgang zum Anschluss einer Aktivbox oder einer zusätz­lichen Endstufe zur Einrichtung eines Regieraums verwendet werden.
Das Ausgangssignal der MONO-Buchse lässt sich über den MONO-Regler einstellen.

SPEAKERS

Der SPEAKERS-Ausgang lässt sich über zwei unsymmetrische Klinkenstecker anschließen (Left & Right),
die einen Pegel von bis zu +22 dBu ausgeben.

Über die SPEAKERS-Buchsen können Sie entweder Aktiv-Monitorboxen oder eine zusätzliche Endstufe zur
Einrichtung eines Regieraum-/Monitorsystems anschließen.

Das Ausgangssignal der SPEAKERS-Buchsen lässt sich über den MONITOR-Regler einstellen.

2-TRACK

Über die 2-Track-Buchsen können Sie das Tape-Signal Ihrer Bandmaschine etc. über eine Stereo­Klinkenverbindung zurückführen, um es über die Speaker-Buchsen oder den Kopfhörer abzuhören.

00010002.DOC_V_1_1

11/43

5. GERÄTEBESCHREIBUNG

5.1 Kanalzug

+48V-Schalter

Mit diesem Schalter können Sie die Phantomspeisung für die XLR-Buchsen der
Mikrofonkanäle aktivieren. Die Phantomspeisung wird für den Betrieb von
Kondensatormikrofonen benötigt. Angeschlossene dynamische Mikrofone können
betrieben werden, wenn Sie symmetrisch beschaltet sind. Im Zweifelsfall wenden
Sie sich bitte an den Mikrofonhersteller.

Bitte beachten Sie: Die Phantomspeisung darf nur aktiviert werden, wenn alle
Mikrofone angeschlossenen sind und alle Ausgangsregler auf Minimum stehen.
Während der Stabilisierungsphase (ca. eine Minute) dürfen keine Mikrofone
angeschlossen oder ausgesteckt werden und keine Änderungen an den Ausgangs­reglern vorgenommen werden. Ansonsten Gefahr von Lautsprecherschäden.

PAD

Mit dem PAD-Schalter können Sie das Eingangssignal um 20 dB absenken.
Dadurch lassen sich auch signalstarke Mikrofone einsetzen oder der MIC-Eingang
zum Anschluss von Line-Signalen verwenden.

GAIN

Mit dem Gain-Regler können Sie die Eingangssignale verstärken bzw.
abschwächen. Der Regelbereich liegt zwischen 6 und 76 dB für die
Mikrofonsignale und -10 bis +20 dB für die Line-Signale. Bitte beachten Sie
die Hinweise unter Einstellen des Eingangspegels.

LINE

Wird ein Line-Signal angeschlossen, schalten Sie mit diesem Schalter den
Mikrofoneingang ab.

PHASE REVERSE

Jeder Eingang lässt sich einzeln in der Phase umkehren. Die
Phasenumkehr lässt sich zur Anpassung unterschiedlicher Kabelbele­gungen nutzen.

LOW CUT

Mit dem Low Cut-Schalter können Sie den Hochpassfilter aktivieren. Dieser
Filter reduziert tieffrequente Geräusche wie Mikrofonschläge, Nahbe­sprechungseffekt, Bühnengeräusche etc. bei 80 Hz mit einer Flanken­steilheit von 12 dB/Oktave. Der Bassfilter arbeitet unabhängig von den
Equalizer-Einstellungen.

HIGH

Mit dem HIGH-Regler können Sie die Höhen des Eingangssignals am
jeweiligen Kanal verstärken bzw. zurücknehmen. Dabei handelt es sich um
einen 12 kHz Equalizer mit Kuhschwanz-Charakteristik und einem
Regelbereich von ±15 dB.

HI MID

Mit dem HI MID-Regler können Sie die oberen Mitten des Eingangssignals
am jeweiligen Kanal verstärken bzw. zurücknehmen. Beim HI MID-Equalizer
handelt es sich um einen Equalizer mit Kuhschwanz-Charakteristik und
einem Regelbereich von ±15 dB.

HI MID FREQ

Mit dem HI MID FREQ-Regler können Sie die Frequenz des HI MID-Reglers
zwischen 470 Hz und 15 kHz einstellen.

00010002.DOC_V_1_1

12/43

LO MID

Mit dem LO MID-Regler können Sie die unteren Mitten des
Eingangssignals am jeweiligen Kanal verstärken bzw. zurücknehmen.
Beim LO MID-Equalizer handelt es sich um einen Equalizer mit
Kuhschwanz-Charakteristik und einem Regelbereich von ±15 dB.

LO MID FREQ

Mit dem LO MID FREQ-Regler können Sie die Frequenz des LO
MID-Reglers zwischen 70 Hz und 2,2 kHz einstellen.

LOW

Mit dem LOW-Regler können Sie die Bässe des Eingangssignals am
jeweiligen Kanal verstärken bzw. zurücknehmen. Dabei handelt es
sich um einen 50 Hz Equalizer mit Glocken-Charakteristik und einem
Regelbereich von ±15 dB.

EQ

Über den EQ-Schalter können Sie den Equalizer ein- bzw.
ausschalten.

AUX-Wege

Jeder Kanalzug verfügt über 6
AUX-Wege, die sich über 6 Regler
einstellen lassen. AUX 1&2
werden standardmäßig nach dem
Kanalfader abgegriffen, können
aber über den PRE-Schalter auf
Prefader umgeschaltet werden.
Der Ausgangspegel am Direct Out
jedes Kanals kann über den AUX
1-Regler eingestellt werden, wenn
der DIR-Schalter gedrückt wird.
AUX 3-6 werden standardmäßig
nach dem Kanalfader abgegriffen.
Die Einstellungen Prefader und
Preequalizer lassen sich außer­dem intern über Jumper vornehmen.

AUX-Regler 1-6

Mit dem AUX-Regler können Sie den Signalanteil der jeweiligen
AUX SEND-Buchse einstellen. Prefader Aux-Wege werden vor dem
Kanalfader abgegriffen und eignen sich besonders für die Bühnen­monitore bzw. Musikerkopfhörer. Postfader Aux-Wege werden nach
dem Kanalfader abgegriffen und eignen sich besonders für
Effektgeräte etc.

MIX

Mit dem MIX-Schalter können Sie das Signal auf den Main Mix-Fader routen. Wollen
Sie einen Kanal aus dem Mix heraus nehmen, stellen Sie den MIX-Schalter auf
ungedrückte Position. Bitte beachten Sie, dass die Aux-Wege sich nicht über diesen
Schalter stummschalten lassen.

G1-2, G3-4, G5-6 bzw. G7-8

Mit dem Gruppen-Schalter können Sie das Signal auf den jeweiligen Gruppen-Bus
routen. Dadurch lassen sich verschiedene Eingangskanäle zu einer Gruppe
zusammenfassen, z. B. Drums, Bläser, Background-Sänger.

PAN

Mit dem PAN-Regler wird das Signal eines Mono-Eingangskanals im Stereo-Klangbild
positioniert. Dabei bleibt die Signalstärke konstant.

00010002.DOC_V_1_1

13/43

ON

Über den ON-Schalter können Sie den Eingangskanal stummschalten (Mute). Ist der Kanal gemutet,
befindet sich der ON-Schalter in der ungedrückten Position. Bei gedrücktem ON-Schalter ist der Kanal aktiv
und die LED leuchtet. Schalten Sie unbenutzte Kanäle über den ON-Schalter ab, um ungewünschte
Geräusche zu vermeiden.

PFL

Über den PFL-Schalter können Sie den Eingangskanal an die Monitor-Sektion ausgeben (Solo-Funktion).
Bei gedrücktem PFL-Schalter ist die Solo-Funktion aktiv und die LED leuchtet. PFL-Signale unterschied­licher Eingangskanäle werden summiert ausgegeben.

Kanaldisplay

Auf diesem Display wird der jeweilige Kanalpegel angezeigt.

Kanalfader

Mit dem Kanalfader können Sie die Signalstärke des jeweiligen Eingangskanals einstellen.

Weitere Einstellungen über interne Jumper

Jumper auf Platine MIXER 01
(*1) Werkseinstellung

J 1: Zur Auswahl AUX1/2 Routing
zwischen PRE FADER (*1) oder PRE EQ, wenn der PRE-Schalter gedrückt wird

J 2/3/4: Zur Auswahl AUX3/4 Routing
zwischen PRE EQ oder POST FADER (*1) oder PRE FADER

J 5: Zur Auswahl PFL oder AFL
zwischen PRE FADER (*1) oder AFTER FADER

00010002.DOC_V_1_1

14/43

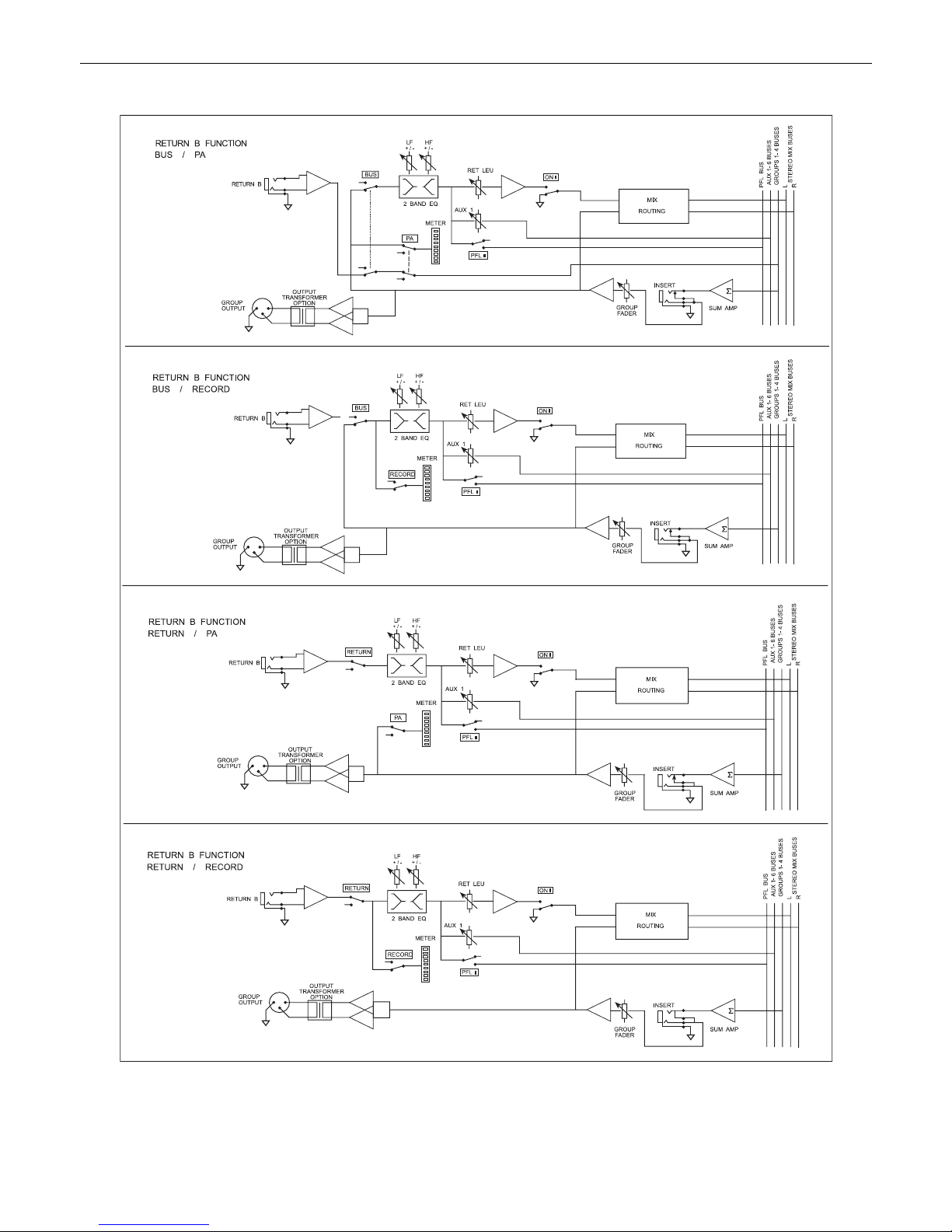

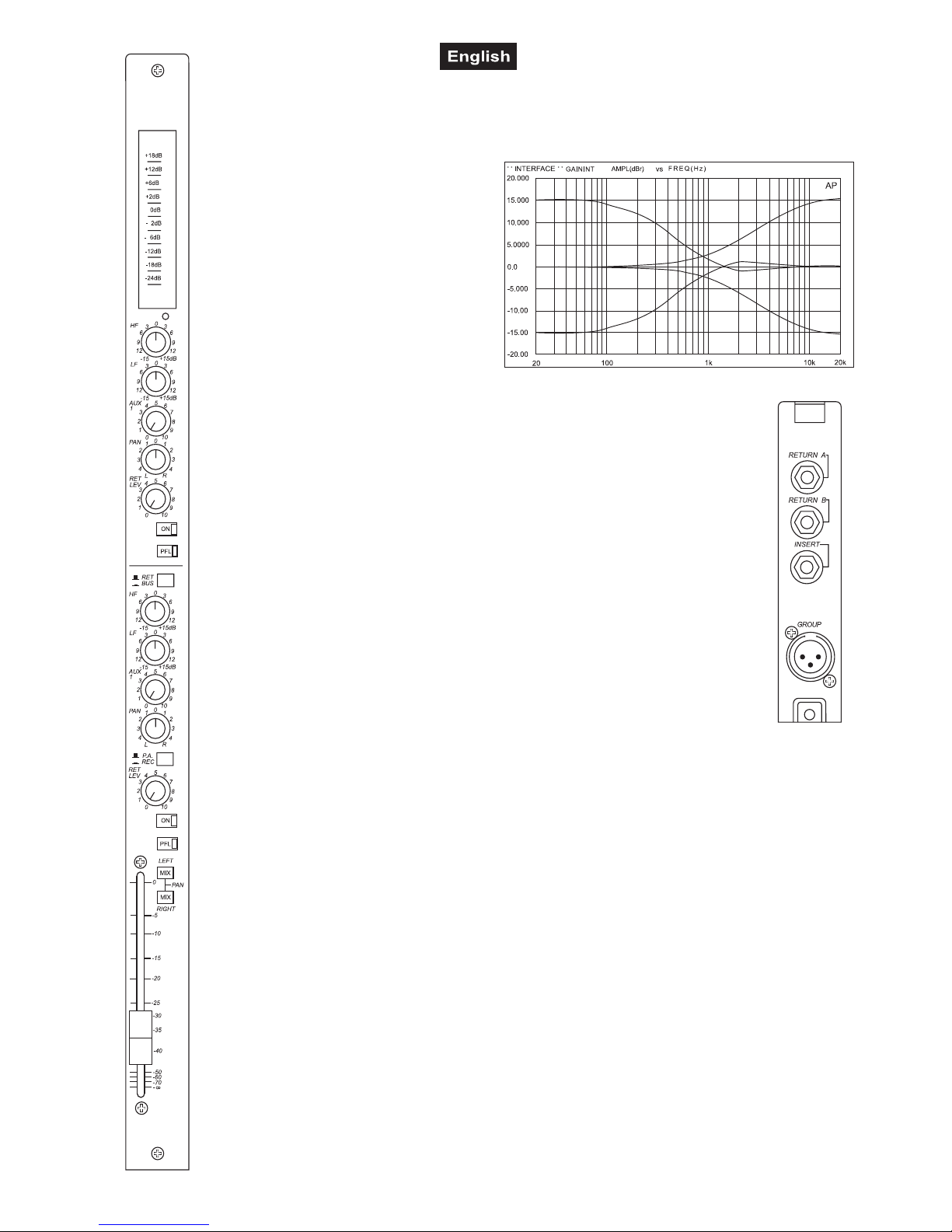

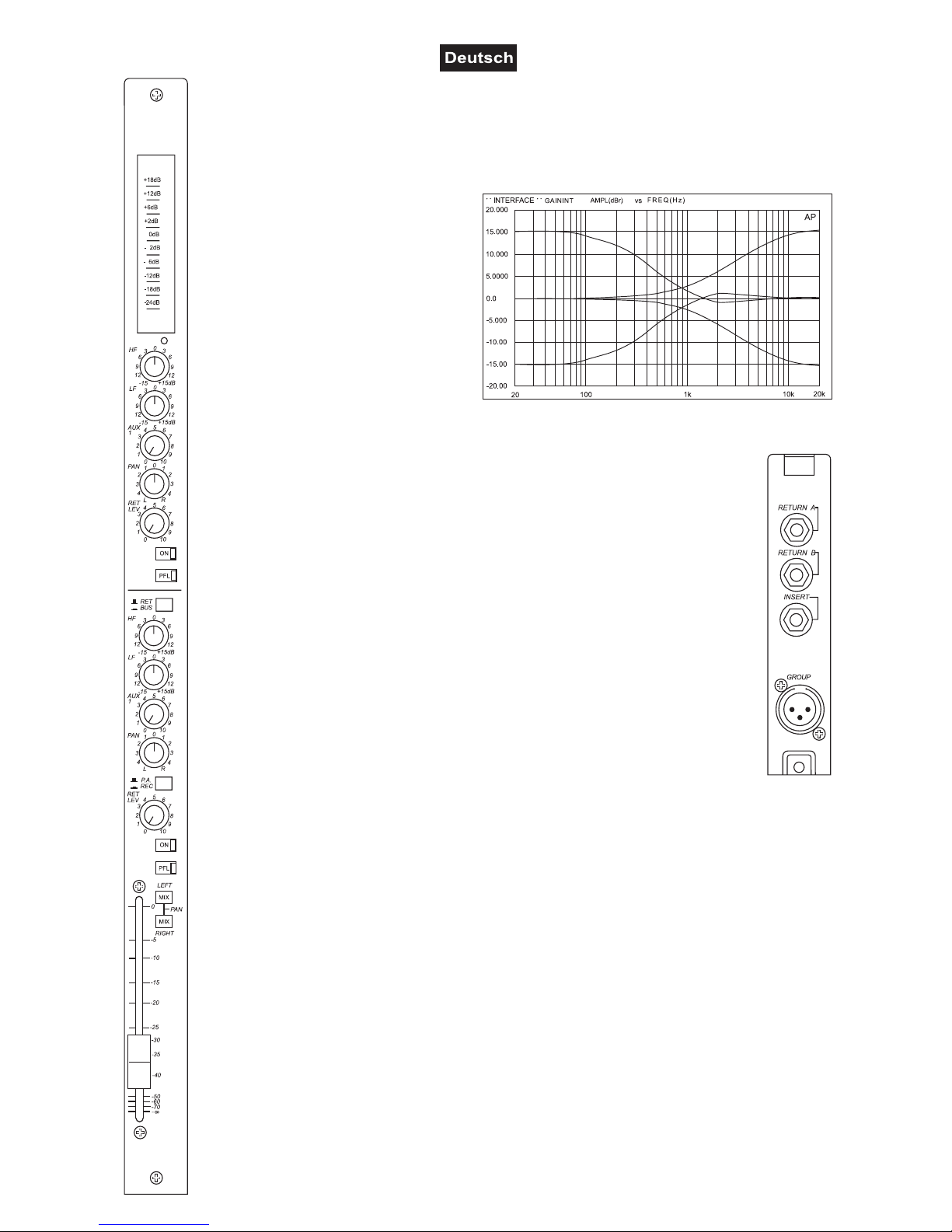

5.2 Gruppen

RETURN LEVEL / GROUP LEVEL DISPLAY

Das Display lässt sich über den PA/REC-Schalter zwischen Return-Signal und Gruppensignal
umschalten.

HIGH

Mit dem HIGH-Regler können Sie die
Höhen des Eingangssignals am
jeweiligen Kanal verstärken bzw.
zurücknehmen. Dabei handelt es sich um
einen 12 kHz Equalizer mit Kuhschwanz­Charakteristik und einem Regelbereich
von ±15 dB.

LOW

Mit dem LOW-Regler können Sie die
Bässe des Eingangssignals am jeweiligen
Kanal verstärken bzw. zurücknehmen.
Dabei handelt es sich um einen 50 Hz
Equalizer mit Kuhschwanz-Charakteristik

und einem Regelbereich von ±15 dB.

AUX 1-Regler

Mit dem AUX 1-Regler können Sie das Return-Signal an die AUX SEND 1-Buchse
ausgeben.

PAN

Mit dem PAN-Regler wird das Signal eines Mono-Eingangskanals im Stereo-Klangbild
positioniert. Dabei bleibt die Signalstärke konstant.

RETURN LEVEL

Mit dem RETURN LEVEL-Regler können Sie das Eingangssignal der Return-Buchsen
einstellen.

ON

Über den ON-Schalter können Sie den Eingangskanal stummschalten (Mute). Ist der
Kanal gemutet, befindet sich der ON-Schalter in der ungedrückten Position. Bei
gedrücktem ON-Schalter ist der Kanal aktiv und die LED leuchtet. Schalten Sie
unbenutzte Kanäle über den ON-Schalter ab, um ungewünschte Geräusche zu
vermeiden.

PFL

Über den PFL-Schalter können Sie den Eingangskanal an die Monitor-Sektion ausgeben (Solo­Funktion). Bei gedrücktem PFL-Schalter ist die Solo-Funktion aktiv und die LED leuchtet. PFL­Signale unterschiedlicher Eingangskanäle werden summiert ausgegeben.

RET/BUS

Mit dem RET/BUS-Schalter können Sie die Return B-Sektion zwischen Return-Signal und
Gruppensignal umschalten.

MIX

Mit dem MIX-Schalter können Sie das Gruppensignal auf den Main Mix-Fader routen.

Gruppenfader

Mit dem Gruppenfader können Sie die Signalstärke des Gruppensignals einstellen. Dieses liegt
als Ausgangssignal an den GROUP OUT-Buchsen an oder kann über den MIX-Schalter auf den
Main Mix-Fader geroutet werden.

PA/REC

Mit dem PA/REC-Schalter können Sie die LED-Anzeige zwischen Return-Signal und
Gruppensignal umschalten.

00010002.DOC_V_1_1

15/43

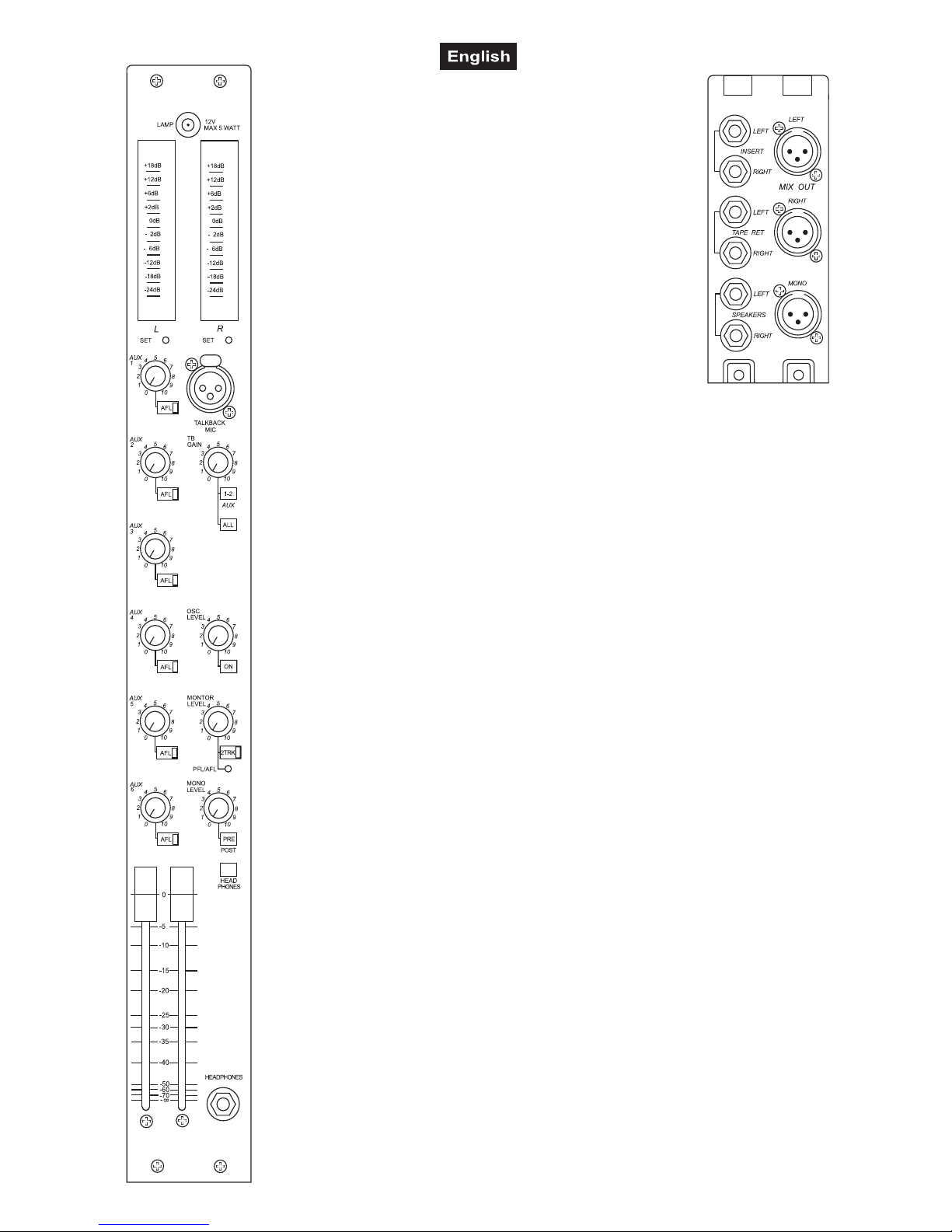

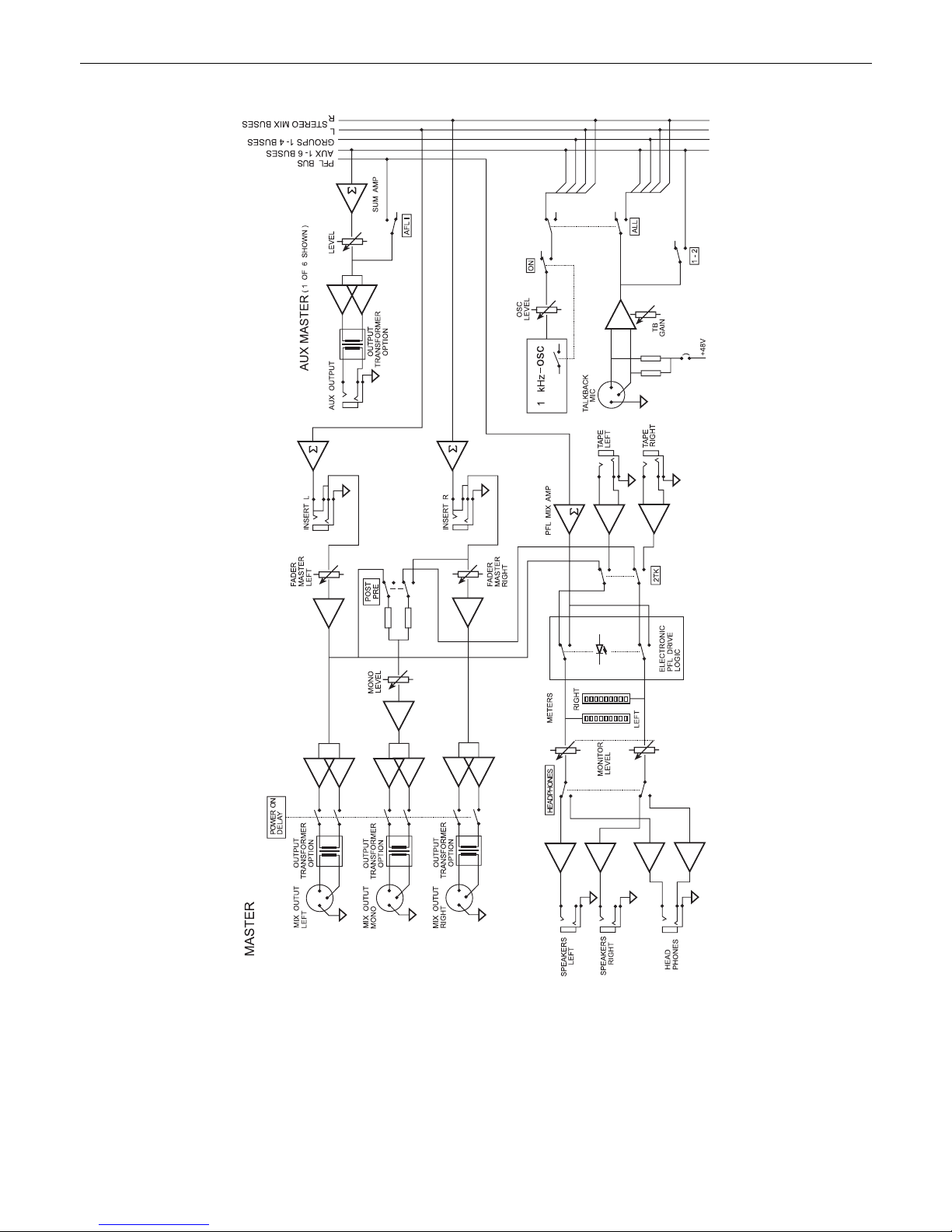

5.2 Master-Sektion

12 V LAMP

BNC-Buchse zum Anschluss einer Pultleuchte.

MASTER LEVEL /PFL DISPLAY

Anzeige des Main Mix-Signals. Wird eine PFL/AFL-Taste gedrückt,
wird das Vorhörsignal in mono angezeigt.

SET 0

Service-Funktion zur Kalibrierung der LED-Anzeige auf das 0 dB­Signal. Darf nur von versierten Technikern verwendet werden!

AUX SEND 1-6

Mit den AUX SEND-Reglern können Sie das Ausgangssignal der
AUX SEND-Buchsen einstellen.

AFL 1-6

Über den AFL-Schalter können Sie den entsprechenden Aux-Kanal
an die Monitor-Sektion ausgeben (Solo-Funktion). Bei gedrücktem AFL-Schalter ist die
Solo-Funktion aktiv und die LED leuchtet. AFL-Signale unterschiedlicher
Eingangskanäle werden summiert ausgegeben.

TALKBACK MIC

An die TB MIC-Buchse lassen sich dynamische Mikrofone mit XLR-Stecker
anschließen. Wollen Sie Kondensatormikrofone mit Phantomspeisung anschließen,
können Sie intern einen Jumper umstellen.

TB GAIN

Mit dem TB GAIN-Regler können Sie den Mikrofonpegel einstellen.

1-2 AUX

Bei gedrückter 1-2 AUX-Taste wird das Mikrofonsignal an die Aux-Wege 1&2 geroutet.
Dabei wird der Signalpegel der Speakers-Buchsen abgesenkt, um Rückkopplungen zu
vermeiden.

ALL

Bei gedrückter ALL-Taste wird das Mikrofonsignal an alle Ausgangsbuchsen geroutet.
Dabei wird der Signalpegel der Phones-Buchsen komplett stummgeschaltet, um
Rückkopplungen zu vermeiden.

OSC LEVEL

Mit dem OSC LEVEL-Regler können Sie die Stärke des 1 kHz-Signal-Generators ein­stellen. Damit können Sie die Signalpfade testen oder mit dem rosa Rauschen die Laut­sprecher kalibrieren.

ON

Zum Ein- und Ausschalten des 1 kHz-Signal-Generators: das Signal wird an alle Aus­gangsbuchsen geroutet. Sobald einer der Talkback-Schalter gedrückt wird, wird das
1 kHz-Signal abgeschaltet.

MONITOR LEVEL

Mit dem MONITOR LEVEL-Regler können Sie das Ausgangssignal der
HEADPHONES- bzw. SPEAKERS-Buchsen einstellen. Die Signalquellen sind
entweder der Masterausgang, der externe Stereo-Eingang (Tape Return-Buchsen) oder
jede Signalquelle mit gedrücktem PFL/AFL-Schalter (Solo-Funktion).

2 TRK

Mit dem 2 TRK-Schalter können Sie die Signalquelle des Monitorsystems auswählen.
Bei ungedrücktem Schalter wird das Mastersignal ausgegeben. Bei gedrücktem
Schalter wird das Signal des externen Stereo-Eingangs (Tape Return-Buchsen)
ausgegeben. Sobald ein PFL/AFL-Schalter (Solo-Funktion) gedrückt ist, wird das
Master-/2 TRK-Signal abgeschaltet.

00010002.DOC_V_1_1

16/43

PFL/AFL

Sobald bei einer Signalquelle der PFL/AFL-Schalter gedrückt wird (Solo-Funktion), wird diese Signalquelle
(oder die Summe mehrerer vorgehörter Kanäle) am Monitorsystem ausgegeben.
Wenn am Monitorsystem kein Signal anliegt obwohl Sie es dorthin geroutet haben, kann es vorkommen,
dass ein Kanal vorgehört wird, an dem kein Signal anliegt. Schalten Sie in diesem Fall die Solo-Funktion des
entsprechenden Kanals ab.

MONO OUT

Das Ausgangssignal der MONO-Buchse lässt sich über den MONO-Regler einstellen. Die Signalquelle ist
der Masterausgang, der sich vor oder nach dem Masterfader abgreifen lässt.

PRE/POST

Über den PRE/POST-Schalter lässt sich das Mono-Signal von vor (gedrückte Position) auf nach dem
Masterfader (ungedrückte Position) umschalten.

HEADPHONES-SCHALTER

Über den HEADPHONES-Schalter lassen sich der Kopfhörer / die Speaker-Buchsen an- bzw. abschalten.

MAIN MIX-FADER

Mit den Main Mix-Fadern können Sie das Ausgangssignal der MIX OUT-Buchsen und ihre Stereo-Balance
einstellen.

HEADPHONES

An die HEADPHONES-Buchse können Sie Ihren Kopfhörer (100 – 600 Ohm) anschließen.

00010002.DOC_V_1_1

17/43

6. BEDIENUNG

Stecken Sie die Netzleitung in die AC Input-Buchse ein.

Drücken Sie den Netzschalter am Netzteil, um das Gerät einzuschalten.

Bitte achten Sie während des Betriebes darauf, dass die Lautsprecherboxen stets angenehm klingen.
Werden Verzerrungen hörbar, dann ist davon auszugehen, dass entweder der Verstärker oder die Laut­sprecherbox überlastet ist. Dies kann schnell zu Schäden an dem Verstärker und/der an der Lautsprecher­box führen.

Regeln Sie daher bei hörbaren Verzerrungen die Lautstärke entsprechend herunter, um Schäden zu
vermeiden. Durch Überlast zerstörte Boxen sind von der Garantie ausgeschlossen.

Kontrollieren Sie regelmäßig mit einem Schallpegelmesser, ob Sie den geforderten Grenzwert einhalten.

Wenn Sie die Anlage wieder abschalten wollen, schalten Sie zuerst die Endstufen und danach die Vorstufen
aus, damit kein Ausschaltknacksen an die Lautsprecher gelangt.

6.1 Einstellen des Eingangspegels

Jeder Eingangskanal sollte auf den gleichen Pegel eingestellt werden, um ein gleichmäßiges Klangbild zu
gewährleisten.

Schließen Sie einen Kopfhörer an die Headphones-Buchse oder ein Paar Lautsprecher an die SPEAKERS­Buchse an. Drehen Sie den MONITOR LEVEL-Regler auf Stellung 7 (Unity Gain). Vergewissern Sie sich,
dass der 2 Track-Schalter ungedrückt und der Headphones-Schalter gedrückt ist. Drücken Sie die PFL­Taste des gewünschten Eingangskanals.

Gehen Sie für jeden Eingangskanal wie folgt vor:

1. Drehen Sie den Gain-Regler auf Minimum.

2. Drehen Sie die Equalizer-Regler auf Mittelstellung.

3. Schieben Sie den Kanalfader auf Minimum.

4. Legen Sie ein für diesen Kanal typisches Audio-Signal an. Die -15 dB LED am Kanaldisplay sollte

blinken. Drehen Sie den Gain-Regler nach rechts, bis die Signalanzeige bei 0 dB ausschlägt. Wenn die
+17 dB LED aufleuchtet, wird das Eingangssignal verzerrt. Drehen Sie in diesem Fall den Gain-Regler
nach links, um den Eingangspegel zu reduzieren.

Wenn Sie Equalizer-Einstellungen an diesem Kanal vornehmen wollen, stellen Sie die Regler wie gewünscht
ein und wiederholen Sie Schritt 4.

5. Führen Sie die Schritte 1-5 für jeden Eingangskanal durch.

6.2 Routing

Jeder Eingangskanal lässt sich auf verschiedene Busse weiterleiten (routen). Wenn Sie z. B. die verschie­denen Mikrofone eines Drumsets zu einer Gruppe zusammenfassen möchten, drücken Sie am jeweiligen
Eingangskanal den gewünschen Gruppenschalter. Das Gruppensignal können Sie dann über den
entsprechenden Gruppenfader einstellen. Wenn Sie dort den Mix-Schalter drücken, können Sie das
Gruppensignal auf den Main Mix-Fader ausgeben.
Soll ein Eingangssignal direkt auf den Main Mix-Fader geroutet werden, drücken Sie den MIX-Schalter des
ensprechenden Kanals.
Monitorsignale lassen sich über die AUX-Regler an die entsprechende AUX-Buchse ausgeben. Drehen Sie
an den einzelnen AUX-Reglern der Kanäle, um den Signalanteil des jeweiligen Kanals im Monitormix ein zu
stellen. Drehen Sie am jeweiligen AUX SEND-Regler, um die Gesamtsignalstärke des Monitormix ein zu
stellen.

00010002.DOC_V_1_1

18/43

7. RECHTLICHE HINWEISE

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Nach DIN 15905 Teil 5 hat der Veranstalter die Pflicht, den Pegel zu messen, eine Über­schreitung des Grenzwertes zu verhindern und die Messung zu protokollieren.

Bitte beachten Sie für den Themenkomplex "Lärm bei Veranstaltungen" die folgenden Rechtsgrundlagen:

Strafgesetzbuch § 223 ff: http://bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: http://www.umweltdaten.de/laermprobleme/talaerm.pdf
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15 http://www.lfas.bayern.de/recht/arbstaettv/arbstaettv.htm
Berufsgenossenschaftliche Vorschrift BGV B3: http://www.pr-o.info
VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de

Durch hohe Lautstärken hervorgerufene Gehörschädigungen können den Tatbestand der Körperverletzung
erfüllen und strafrechtlich verfolgt werden.

Bitte beachten Sie, dass der Veranstalter für die Einhaltung von bestimmten Lärmpegeln verantwortlich ist.
Wird dieser Lärmpegel überschritten, muss evtl. die Veranstaltung abgebrochen werden.

Kommt der Veranstalter seinen Verkehrssicherungspflichten nicht nach, ist er zivilrechtlich für alle dadurch
entstehende Schäden haftbar, z. B.:

Die Krankenkasse der Geschädigten kann die Behandlungskosten einklagen.
Der Geschädigte selbst kann auf Schmerzensgeld klagen.

Dadurch entstehende (wirtschaftliche) Schäden können durch eine zivilrechtliche Klage vom Bediener der
Anlage eingefordert werden.

Wenn sozialversicherungspflichtig Beschäftigte eine Beschallungsanlage betreiben gilt: Bei Musikveran­staltungen liegt fast immer ein Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und
Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen.

Bitte beachten Sie: OMNITRONIC haftet nicht für Schäden, die durch unsachgemäße Installation und
übermäßige Lautstärken verursacht werden!

7.1 Kleine Hörkunde

Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend
hervorgerufen durch laute Musik von tragbaren Kassetten- und CD-Abspielgeräten oder in der Diskothek.

Wer Musik über Beschallungsanlagen wiedergibt, sollte wissen, welchen Schallpegeln er sein Gehör und
das des Publikums aussetzt. Sie erreichen im zeitlichen Mittel ohne weiteres 75 bis 105 dB(A) in der Disco
bzw. 95 bis 115 dB(A) bei einem Rockkonzert. Einzelne Pegelspitzen können die Schmerzgrenze
überschreiten, die bei 130 dB(A) liegt. Solche Werte sind typisch für den Betrieb einer Motorkettensäge oder
eines Presslufthammers.

Übersicht über verschiedene Schallpegel

20 dB Blätterrascheln
40 dB im Wohnraum bei geschlossenem Fenster
60 dB Unterhaltung
70 dB Großraumbüro
85 dB mittlerer Straßenverkehr
95 dB Schwerlastverkehr
100 dB Presslufthammer
110 dB Rock-/Popkonzert (mit einigem Abstand zur Bühne)
125 dB startender Düsenjet in 100 m Entfernung
130 dB Schmerzgrenze
140 dB Düsentriebwerk in 25 Metern Entfernung

Dabei ist zu beachten, dass eine Verdoppelung der Leistungszufuhr eine Steigerung des Schallpegels um 3
dB bedeutet. Das menschliche Gehör empfindet aber erst eine Steigerung des Schallpegels um 10 dB als

00010002.DOC_V_1_1

19/43

eine Verdoppelung der Lautstärke. Die Schädigung des Gehörs hängt aber vom Schallpegel ab und setzt
schon lange vor dem Erreichen der Schmerzgrenze ein!
Viele täuschen sich selbst mit der Vorstellung, dass Lärm etwas sei, woran man sich "gewöhne". Dass eine
positive Einstellung zu einem bestimmten Geräusch physiologische Reaktionen abschwächen kann, soll
nicht bestritten werden. Eine ganz andere Sache ist jedoch die schleichende Wirkung auf das Innenohr: die
Überreizung und allmähliche Auflösung der Haarzellen des Cortischen Organs.

Der Grund, weshalb Menschen nach einer gewissen Belastungszeit Lärm, an den sie sich scheinbar
"gewöhnt" haben, nicht mehr als störend empfinden, liegt schlicht darin, dass sie einen Hörschaden erlitten
haben. Dieser macht sie unempfindlich für die Frequenzen, die den lautesten Teil des Lärms bilden.
"Anpassung" an Lärm kann also nichts anderes bedeuten als den Versuch, mit der durch Lärm verursachten
Taubheit im täglichen Leben zurechtzukommen. Die Taubheit selbst ist unheilbar; sie kann durch Hilfsmittel
wie z. B. Hörgeräte nur sehr unvollkommen ausgeglichen werden.

Subjektiv wird die Hörverschlechterung so empfunden, als seien die Ohren "in Watte gepackt". Häufig bildet
sie sich zwar recht rasch zurück, jedoch bleibt meist eine Einbuße der Hörempfindlichkeit zurück.

Um eine ausreichende Erholung des Gehörs zu gewährleisten, sollte der Lärmpegel während mindestens 10
Stunden nicht über 70 dB(A) steigen. Wesentlich höhere Schalldruckpegel während dieser Ruhepause
können die Erholung erschweren und die Bildung einer bleibenden Gehörminderung oder eines Gehör­schadens (Tinitus) begünstigen.

Deshalb: Wer sein Gehör liebt, sich einen Gehörschutz schiebt!

8. REINIGUNG UND WARTUNG

Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.

Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.

Dabei muss unter anderem auf folgende Punkte besonders geachtet werden:

1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht

korrodiert sein.

2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen

sichtbar sein.

3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse

Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung
abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel
behoben.

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

LEBENSGEFAHR!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!

Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service­arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

8.1 Sicherungswechsel

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden.

00010002.DOC_V_1_1

20/43

Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).

Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schrauben-

dreher.

Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschluss­leitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

9. TECHNISCHE DATEN

Spannungsversorgung: 230 V AC, 50 Hz ~

über externes Netzteil
Gesamtanschlusswert: 40 W
Eingänge:
32 mono XLR oder Klinke symmetrisch
32 Inserts Klinke
2 Aux-Return Klinke symmetrisch
1 Tape In Cinch
Ausgänge:
2 Main Mix-Out XLR und Klinke symmetrisch
1 Control Room Out Klinke symmetrisch
6 Aux-Send Klinke symmetrisch
32 Direct Out Klinke
1 Tape Out Cinch
Headphones Klinke unsymmetrisch
Frequenzgang: 20 Hz - 20 kHz, ±0,5 dB
Regelbereich:
Höhen: ±15 dB bei 12 kHz
Hi Mid: ±15 dB bei 470 Hz bis 15 kHz
Lo Mid: ±15 dB bei 70 Hz bis 2,2 kHz
Bässe: ±15 dB bei 50 Hz
Klirrfaktor (1 kHz):
Input to Mix Output 0.005%
Input to Group Output 0.005%
Input to Aux Output 0.008%
Crosstalk (16 channels):
Channel Muting >95dB
Maximum Fader Attenuation >100dB
Panpot Isolation >70dB
Routing (Channel to Groups) >80dB
Maximum Aux Send Attenuation >90dB
Mic Input at Max Gain, CMRR >80dB
Line Input at Unity Gain, CMRR >45dB
Noise @ 22 Hz bis 22 kHz:
Mic Input at Max Gain, EIN with 150 Ohm source -127.5dBu
Line Input at Max Gain, EIN with 50 Ohm source -92dBu
Mix Bus Noise (Fader Down) -79dBu

00010002.DOC_V_1_1

21/43

Typical Mix Output Noise -75.5dBu
Aux Bus Noise -75dBu
Impedanzen:
Mic Input >1.6k Ohm
Line Input >10K Ohm
Inserts Sends 75 Ohm
Inserts Returns >10k Ohm
All Outputs 75 Ohm
Pegel:
Mic Input Max Level PAD off +13dBu
Mic Input Max Level PAD on +33dBu
Line Input Max Leve +28dBu
Inserts Sends Max Output Level +20dBu
Inserts Sends Nominal Output Level -2dBu
Direct Output Max Level +22dBu
Direct Output Nominal Level -2dBu
Group Output Max Level +25dBu
Group Output Nominal Level -10dBV/+4dBu
Aux Output Max Level +22dBu
Aux Output Nominal Level +4dBu
Mix Output Max Level +27dBu
Mix Output Nominal Level -10dBV/+4dBu
Mix Insert Nominal Level -2dBu
Mono Output Max Level +25dBu
Mono Output Nominal Level -10dBV/+4dBu
Internal Operating Level -2dBu
Headphones Output Max Level into 600 Ohm +20dBu
Headphones Output Nominal Level +14dBu
Tape Return Nominal Level -10dBV/+4dBu
Tape Return Maximum Level +27dBu

Modell Maße (BxTxH) Gewicht

FB-1642 760 x 600 x 220 mm 59 kg
FB-2442 995 x 600 x 220 mm 64 kg
EB-2482 760 x 600 x 220 mm 59 kg
EB-3282 1280 x 600 x 220 mm 82 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

06.04.2006 ©

00010002.DOC_V_1_1

22/43

USER MANUAL

FB/EB-SERIES

Live Mixing Console

CAUTION!

Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!

For your own safety, please read this user manual carefully before you initial start-up.

Every person involved with the installation, operation and maintenance of this device has to

- be qualified

- follow the instructions of this manual

- consider this manual to be part of the total product

- keep this manual for the entire service life of the product

- pass this manual on to every further owner or user of the product

- download the latest version of the user manual from the Internet

1. INTRODUCTION

Thank you for having chosen an PSSO FB/EB-SERIES Live Mixing Console. You have acquired a reliable
and powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy
this device for many years.

Unpack your PSSO mixer.

2. SAFETY INSTRUCTIONS

CAUTION!

Be careful with your operations. With a dangerous voltage you can suffer a dangerous
electric shock when touching the wires!

This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.

Important:

Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.

00010002.DOC_V_1_1

23/43

If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.

Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.

This device falls under protection-class I. The power plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or
power outlets can lead to the destruction of the device and to mortal electrical shock.

Always plug in the power plug least. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.

Never let the power-cord come into contact with other cables! Handle the power-cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.

Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.

The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.

Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.

If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.

Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the
power-cord by the plug. Never pull out the plug by tugging the power-cord. Otherwise, the cable or plug can
be damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.

If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.

There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.
Before the device is switched on all faders and volume controls have to be set to "0" or "min" position.

CAUTION: Turn the amplifier on last and off first!

Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.

Keep away children and amateurs!

CAUTION: High volumes can cause hearing damage!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.

00010002.DOC_V_1_1

24/43

3. OPERATING DETERMINATIONS

This device is a professional audio-mixer for mixing audio-signals from different music-sources with one
another. This product is allowed to be operated with an alternating current of 115/230 V, 50/60 Hz and was
designed for indoor use only.

The device must only be operated with the included power supply unit. The power supply unit falls under
protection-class 1 and the mixer under protection-class 3.

This device is designed for mobile use and for permanent installations.

By operating amplifying systems, you can produce excessive sound pressure levels that may lead to
permanent hearing loss. Please refer to the explanations under "Legal instructions".

Please note: operating an amplification system in public or industrial areas, a series of safety instructions
have to be followed that this manual can only give in part. The operator must therefore inform himself on the
current safety instructions and consider them.

Do not shake the device. Avoid brute force when installing or operating the device.

When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!

The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.

The relative humidity must not exceed 50 % with an ambient temperature of 45° C.

This device must only be operated in an altitude between -20 and 2000 m over NN.

Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!

Never use spray cleaners in order to clean the faders!

Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.

Please use the original packaging if the device is to be transported.

Never remove the serial barcode from the device as this would make the guarantee void.

If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short­circuit, burns, electric shock, etc.

3.1 Features

The PSSO FB/EB-Series is available in two frame sizes, 16 and 24 channels or 24 and 32 channels. The
electronics are build in individual PC-boards in a rugged metal housing. Especially important for live
applications, this user-friendly modular construction ensures that the mixer can still be used in case of a
channel failure.

The individual channel modules are equipped with high-quality pots firmly connected with the housing via
lock-nuts. Consequently, the pots remain stable and tight even after many hours of live-application.

The channel faders, group faders and master faders are equipped with high-quality, dust-protected 100-mm
ALPS-faders. ALPS-faders stand for especially high attenuation values and extreme longevity.

This series was developed for dual mixing - Front of House and monitor mixing at the same time. Due to the
richness of connections and controls, the mixer can be configured for almost every live application.

00010002.DOC_V_1_1

25/43

The main mix is routed to the right and left Master-sockets and an additional XLR-socket. This mono-output
can be controlled via a separate pot and can be used for controlling the Centre Clust in an LCR-installation.
If there is no Centre Clust, this output can be used for connecting an active speaker-system or an additional
amplifier for a control-room or for video recordings or for connecting a subwoofer.

The mixer is powered via an oversized 19" power-supply-unit having no difficulty in handling the voltage
changes and voltage peaks typical for live applications.

Every channel features an indiviually switchable phantom power, -20 dB Pad for attenuating high-level input
signals, Phase Reverse and 80 Hz Low Cut. The 4-band EQ is a bell-filter at 50 Hz, a 12 kHz shelving
equalizer and two semi-parametric mids. Via the Bypass-switch, you can directly compare the tone-control
with or without equalizer.

Via 6 rotary controls, 6 auxiliaries and the Direct Out can easily be controlled . AUX 1&2 can be switched
from post-fader to pre-fader via a switch, AUX 3-6 can be set via internal jumpers.

Users who would like to record on several tracks besides the FOH-mix have the possibility to control the
Direct Out levels of every channel. In this way, a multi-track recorder can be supplied with constant levels ­independently from the fader position.

The 5-LED channel display makes levelling the individual signal sources really easy as the signal must not
be routed to the master first.

Another feature for live-gigs: all channels can be muted via the ON-switch so that background music can be
played without annoying stage noise.

Application: mixing console for PA-rentals, clubs, youth centers, bands, places of worship.

4/8-bus live mixer

• Can be used for FOH control and monitor mixing

• 100 mm ALPS-faders

• Low noise Mic/Line-mixer

• Mono inputs with XLR-sockets, +48V Phantom­power and balanced line inputs

• Insert or Direct Out for every channel

• Phase Reverse-switch, High Pass-filter and 4­band EQ for all inputs

• 5-LED-meter per input

• 4/8 groups for levelling complete signal groups
(e.g. drums)

• Mutes for every channel and every group via
ON/OFF-switch

• 6 Aux-Send (2 pre/post, 4 post) per channel for
controlling the effects and for monitoring

• Separate Master, Group, Control Room and
headphones outputs

• Talkback-facility

• 1 kHz-signal-generator with pink noise for
loudspeaker calibrating

• Precise 10-LED meter in subgroups and stereo­master

• BNC-connector for gooseneck-lamp

• Rugged metal housing

4. INSTALLATION

Please note: when using a PA-system in public or industrial areas, a series of safety instructions have to be

followed that this manual can only give in part. The operator must therefore inform himself on the current
safety instructions and consider them.

Install the mixer on a solid, plane, anti-slip, vibration-free, oscilation-free and fire-resistant surface.

Make sure that the power switch is set to OFF. Before you connect the devices, all units have to be switched
off.

4.1 Installation of the power supply unit

This power supply unit (PSU) is built for 19" racks (483 mm) but can also be operated free-standing. In order
to avoide hum pickup, install the PSU as distant as possible from the mixer.

The rack you use should be a Double-Door-Rack where you can open the frontpanel and the rear panel. The
rack should be provided with a cooling fan. When mounting the PSU into the rack, please make sure that

00010002.DOC_V_1_1

26/43

there is enough space around the device so that the heated air can be passed on. Steady overheating will
damage your device.
You can fix the PSU with four screws M6 in the rack.

In case of a ground loop, you can lift the mains earth via the ground lift selector.

4.1 Inputs

A good cable run improves the sound quality remarkably. Input cables should be short and direct, since high
frequencies will mostly be absorbed if the cables are unnecessarily long. Besides that a longer cable may
lead to humming and noise trouble. If long cable runs are unavoidable, you should use balanced cables.

In order to obtain highest sound quality, only use high-quality cables for connecting the devices. Make sure
that the cables are properly fixed.

At the mono input channels, the microphone signals are connected via the XLR-sockets, the line-signals via
the jack sockets.

Please note: you must only connect one kind of signal to a mono channel – either mic or line.

You can also run a stereo channel in mono when you only connect the left input socket.

MIC

Here, you can connect condenser microphones or dynamic microphones via balanced XLR-cables. For
condenser microphones, you can activate the phantom power via the +48V-switch. Please respect the
warnings under +48V-switch.

Occupation balanced XLR-connection:

2

1

3

1

2

3

Balanced use with XLR connectors

1 = Ground / Shield
2 = Hot (+)
3 = Cold (-)

For unbalanced use pin 1 and pin 3 have to be bridged

Input Output

LINE

Here, you can connect the line-signals via balanced or unbalanced jack plugs.

Please note: Never activate the phantom-power when connection unbalanced jack plugs. The voltage
between the pins may lead to severe damage!

00010002.DOC_V_1_1

27/43

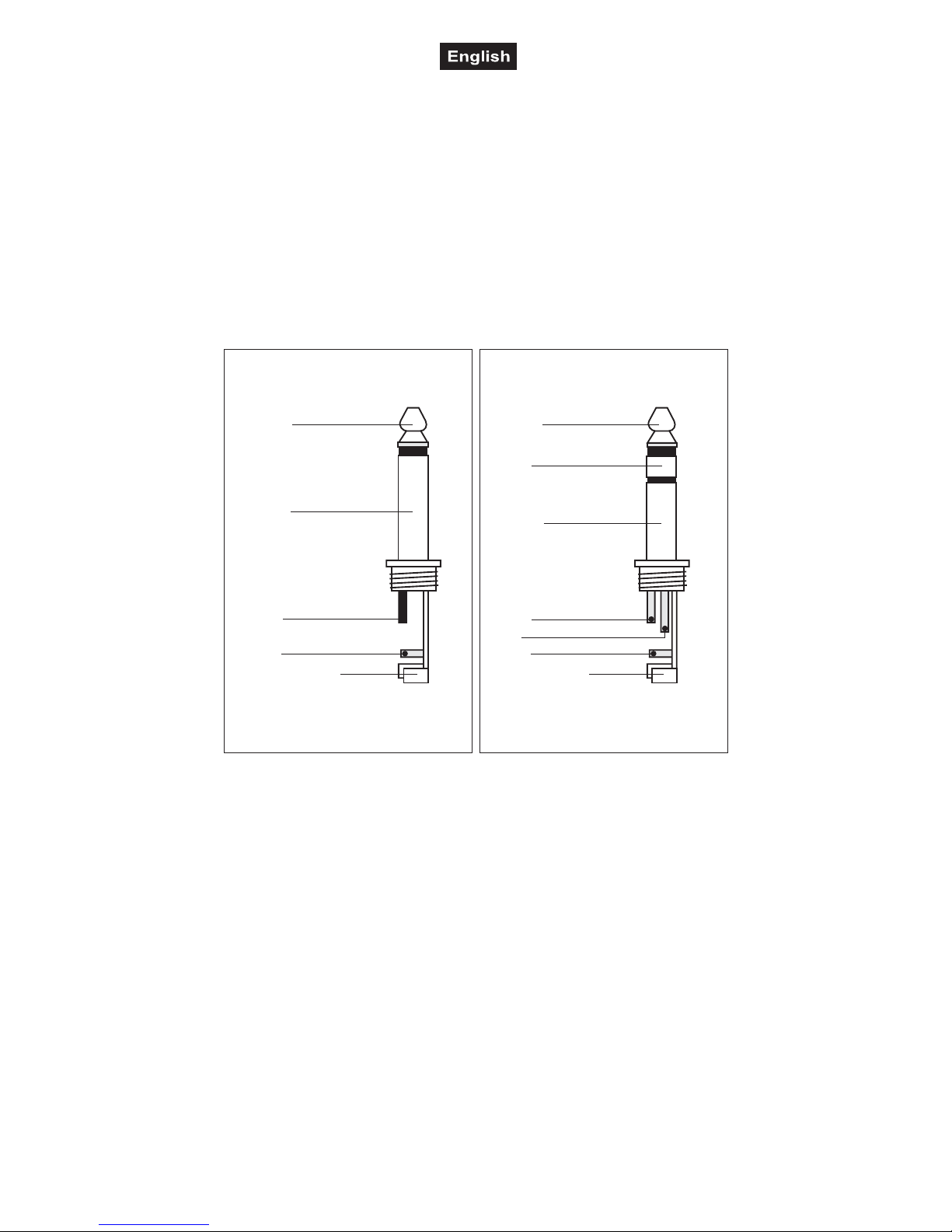

Occupation jack plug:

Unbalanced use of
mono 1/4" jack plugs

Tip =
Signal (+)

Sleeve =
Ground / Shield

Tip

Sleeve

Strain relief clamp

Balanced use of

Tip =
hot (+)

Sleeve =
Ground / Shield

Tip

Sleeve

Strain relief clamp

stereo 1/4" jack plugs

Ring =
cold (-)

Ring

For connection of balanced and
unbalanced plugs, ring and sleeve have
to be bridged at the stereo plug.

4.2 Inserts

Inserts can be used for dynamic processors, equalizers or other sound effectors modifying the original signal
completely.

The signal is separated, led outside and inserted at the same position after being modified.

Please note: If you do not return the signal into the insert point, there will be no signal output as the signal
flow is completely interrupted. If you only wish to exit the signal, you must only push the jack plug into the
first contact.

The inserts are pre EQ, AUX and fader and are sent and received via the same jack plug.

Occupation Insert-connections:

Insert-connection via

Tip

Sleeve

Strain relief clamp

stereo 1/4" jack plug

Ring

Tip =
Output

Sleeve =
Ground / Shield

Ring =
Input

Effector-

input

Effector-

output

Tip =
Output

Sleeve =
Ground / Shield

Ring =
Input

Mixer output

stereo 1/4" jack plug

00010002.DOC_V_1_1

28/43

Connect the mixer‘s output signal via an Insert-cable/adapter with the effector’s input (tip&sleeve) and output
(ring&sleeve).

Accessory Insert-cable/adapter:

Jack plug stereo/2 jack socket mono /10.......... No. 30226600

Cable 1/4" plug to 1/4" plug 3,0m black.............. No. 3021050N

Patchcord 1/4" plug 6pcs 60cm stereo............... No. 3021005N

4.3 Direct Outs

Direct Outs can be used for direct connection of the MIC-channels. They are necessary if you want to make
multi-track recordings during a concert. Every signal source can be recorded on a single track.

Occupation Direct Outs:

Unbalanced use of
mono 1/4" jack plugs

Tip =
Signal (+)

Sleeve =
Ground / Shield

Tip

Sleeve

Strain relief clamp

Balanced use of

Tip =
hot (+)

Sleeve =
Ground / Shield

Tip

Sleeve

Strain relief clamp

stereo 1/4" jack plugs

Ring =
cold (-)

Ring

For connection of balanced and
unbalanced plugs, ring and sleeve have
to be bridged at the stereo plug.

00010002.DOC_V_1_1

29/43

4.3 Connections

GROUP OUT

Via the GROUP OUT-sockets, you can connect the group signal with a headphones amplifier, e.g. for the
background singers. You can adjust the signal level via the group fader.

For recording, connect your tape recorder or cassette deck to the GROUP OUT-sockets. If you are using low
level equipment, you can switch the output level from +4 dBu to -10 dBV via internal jumpers.

AUX SEND/RETURN

Connect your effectors or monitor system/zone system with the AUX SEND-sockets.

Signal returns from the effector can be inserted via the AUX RETURN-sockets. The
signal level of the AUX RETURN-sockets can be adjusted via the Return-controls.

MASTER INSERT

This insert can be used for compressor/limiter, equalizers or other sound effectors
modifying the original signal completely.

This insert can also be used for recording. Connect your tape recorder or cassette
deck. The output level will not be influenced by the Main Mix fader.

MIX OUT

Connect the main output either via two jack plugs or the balanced XLR-plugs.

MONO OUT

Connect the MONO OUT via a balanced XLR-plug providing an output level of up to
+25 dBu.

This mono-output can be controlled via a separate pot and can be used for controlling
the Centre Clust in an LCR-installation.
If there is no Centre Clust, this output can be used for connecting an active speaker-system or an additional
amplifier for a control-room or for video recordings or for connecting a subwoofer.
The Mono Out-signal can be controlled via the Mono-control.

SPEAKERS

Via the SPEAKERS-sockets, you can either connect active speaker-systems or an additional amplifier for a
separate Control Room/monitor system via two unbalanced jack plugs (Left & Right). These sockets provide
an output level of up to +21 dBu.

TAPE IN

You can insert the tape-signal via the TAPE IN-sockets. You can adjust the signal level via the TAPE IN­control.

00010002.DOC_V_1_1

30/43

5. DESCRIPTION OF THE DEVICE

5.1 Channel-module

+48V-switch

With the +48V-switch, you can activate the phantom power for the XLR-sockets of the
mic channels. The phantom power is needed for operating condenser microphones.
Connected dynamic microphones may be operated if they are balanced. If in doubt,
please connect your microphone manufacturer.

Please note: the phantom power must only be activated if all microphones are
connected and all output controls are set to minimum position. During the stabilization
phase (approx. 1 minute), you must not connect or disconnect any mics or adjust output
volumes. Otherwise danger of speaker damage!

PAD

With the PAD-switch, you can attenuate the input signal by 20 dB. In this way, you can
also connect high-level microphones or use the MIC-input for connecting Line-signals.

GAIN

With the GAIN-control, you can set the level of the input signal. The control range is between 6 and
76 dB for the microphone signals and -10 to +20 dB for the line signals. Please
refer to Adjusting the input level.

LINE

If a Line-signal is connected, this switch cuts the Mic-input off.

PHASE REVERSE

The phase of every input can be reversed. The phase reverse can be used for
adjusting different cable occupations.

LOW CUT

With the Low Cut-switch, you can activate the highpass filter. This filter reduces
low-frequency noise like microphone punch, closetalk, stage noise etc. with 80
Hz and a slope of 12 dB/octave. The bass filter works independently from the
equalizer settings.

HIGH

With the HIGH-control, you can increase or lower the treble of the input signal at
the respective channel. This is a 12 kHz shelving equalizer with a control range
of ±15 dB.

HI MID

With the HI MID-control, you can increase or lower the Hi mids of the input
signal at the respective channel. The HI MID-equalizer a shelving equalizer with
a control range of ±15 dB.

HI MID FREQ

With the HI MID FREQ-control, you can adjust the HI MID-control frequency
between 470 Hz and 15 kHz.

LO MID

With the LO MID-control, you can increase or lower the Low mids of the input
signal at the respective channel. The LO MID-equalizer a shelving equalizer
with a control range of ±15 dB.

LO MID FREQ

With the LO MID FREQ-control, you can adjust the LO MID-control frequency
between 70 Hz and 2.2 kHz.

00010002.DOC_V_1_1

31/43

LOW

With the LOW-control, you can increase or lower the bass of the input
signal at the respective channel. This is an 50 Hz bell equalizer with a
control range of ±15 dB.

EQ

With the EQ-switch, you can bypass the equalizer.

AUXILIARIES

Every input-channel features 6 auxiliaries controllable via 6 rotary
controls. The AUX 1&2 signal is post-fader, but can be switched to pre­fader using the PRE-switch. The Direct Out level of every channel can
be adjusted via the AUX1-control using the DIR-switch. The AUX 3-6
signal is post-fader. Additionally, these Auxiliaries can be set to Prefader
and Pre-equalizer via internal jumpers.

AUX1-6

With the AUX-control, you can
control the signal sent to the
respective AUX SEND-socket. Pre­fader signals can be used for stage
monitors or musician headphones.
Post-fader signals can be used for
effectors etc.

MIX

With the MIX-switch, you can route
the signal to the Main Mix fader.

G1-2, G3-4, G5-6 or G7-8

With the Group-switch, you can route
the signal to the respective group-bus. In this way, you can sum up different input
channels into one group, e.g. drums, winds or background singers.

PAN

With the PAN-control, you can position the signal of a mono input in
the stereo output. The signal level remains constant.

ON

If you want to mute a channel, set the ON-switch to unpressed
position. When the ON-switch is pressed, the channel is active and the

LED is lit. Switch unused channels off via the ON-switch in order to avoid undesired noise.

PFL

With the PFL-switch, you can route an input channel to the monitor-section (Solo). With
pressed PFL-switch, Solo is activated and the LED is lit. PFL-signals of different input
channels are summed.

Channel display

The display shows the individual channel signal.

Channel fader

With the channel fader, you can adjust the signal level of the respective input channel.

Further settings via internal jumpers

ON P.C.B. MIXER 01
(*1)Factory preset
J 1: Selects AUX1/2 Routing
from PRE FADER (*1) or PRE EQ, when PRE-Switch is depressed
J 2/3/4: Selects AUX3/4 Routing
from PRE EQ or POST FADER (*1) or PRE FADER
J 5: Selects PFL or AFL
from PRE FADER (*1) or AFTER FADER

00010002.DOC_V_1_1

32/43

5.2 Group-module

RETURN LEVEL / GROUP LEVEL DISPLAY

The display can be switched from Return-signal to Group-signal via the PA/REC-switch.

HIGH

With the HIGH-control, you can increase or
lower the treble of the input signal at the
respective channel. This is a 12 kHz shelving
equalizer with a control range of ±15 dB.

LOW

With the LOW-control, you can increase or
lower the bass of the input signal at the
respective channel. This is an 50 Hz shelving
equalizer with a control range of ±15 dB.

AUX 1

With the AUX1-control, you can control the signal sent to the AUX1 SEND-socket.

PAN

With the PAN-control, you can position the signal of a mono input in the stereo output.
The signal level remains constant.

RETURN LEVEL

With the RETURN LEVEL-control, you can set the level of the Return-signal.

ON

If you want to mute a channel, set the ON-switch to unpressed position. When the ON­switch is pressed, the channel is active and the LED is lit. Switch unused channels off
via the ON-switch in order to avoid undesired noise.

PFL

With the PFL-switch, you can route an input channel to the monitor-section (Solo). With
pressed PFL-switch, Solo is activated and the LED is lit. PFL-signals of different input
channels are summed.

RET/BUS

With the RET/BUS-switch, you can switch the Return B-section between the Return-signal and
the group-signal.

MIX

With the MIX-switch, you can route the group signal to the Main Mix fader.

Group fader

With the group fader, you can adjust the signal level of the respective group channel. This signal
is either the Group Out-signal or can be routed to the Main Mix-fader via the MIX-switch.

PA/REC

With the PA/REC-switch, the display can be switched from Return-signal to Group-signal.

00010002.DOC_V_1_1

33/43

5.2 Master-module

12 V LAMP

BNC-socket for gooseneck-lamp.

MASTER LEVEL / PFL DISPLAY

The display indicates the Master-signal. If any PFL-switch of any
channel is pressed, the display shows the mono PFL-level.

SET 0

Service-function for calibrating the LED-meters to the 0 dB-signal.
Only to be used by qualified technicians!

AUX SEND 1-6

With the AUX SEND-controls, you can adjust the output level of the
AUX SEND-sockets.

AFL 1-6

With the AFL-switch, you can route an AUX-channel to the monitor-section (Solo). With
pressed AFL-switch, Solo is activated and the LED is lit. AFL-signals of different input
channels are summed.

TALKBACK MIC

You can connect dynamic microphones with XLR-plug to the TB MIC-socket. If you like
to connect condenser mics with Phantom-power you need to set an internal jumper.

TB GAIN

With the TB GAIN-control, you can adjust the microphone volume.

1-2 AUX

With pressed 1-2 AUX-switch, the microphone signal is routed to Aux 1&2. The signal
level of the Speakers-sockets is attenuated in order to avoid feedbacks.

ALL

With pressed ALL-switch, the microphone signal is routed to all output sockets. The
signal level of the Speakers-sockets is attenuated in order to avoid feedbacks.

Bei gedrückter ALL-Taste wird das Mikrofonsignal an alle Ausgangsbuchsen geroutet.
Dabei wird der Signalpegel der Phones-Buchsen komplett stummgeschaltet, um
Rückkopplungen zu vermeiden.

OSC LEVEL

With the OSC LEVEL-control, you can adjust the signal level of the 1 kHz-signal­generator. In this way, you can test signal paths or calibrate your speaker-systems.

ON

For switching on and off the 1 kHz-signal-generator: the signal is routed to all output­sockets. As soon as one of the Talkback-buttons is pressed, the 1 kHz-signal is
switched off.

MONITOR LEVEL

With the MONITOR LEVEL-control, you can adjust the output-level of the
HEADPHONES or SPEAKERS-sockets. The signal sources are either, the master mix,
the external stereo-input (Tape Return-sockets) or any signal source with pressed
PFL/AFL-switch (Solo-function).

2 TRK

With the 2 TRK-switch, you can select the signal source of the monitor system. With
unpressed switch, the master-signal will be routed. With pressed switch, the external
stereo-signal (Tape Return-sockets) will be routed. As soon as any PFL/AFL-switch
(Solo-function) is pressed, the Master-/2 TRK-Signal is switched off.

00010002.DOC_V_1_1

34/43

PFL/AFL

As soon as any PFL/AFL-switch (Solo-function) is pressed, this signal source (or the sum of several soloed
channels) will be routed to the monitor-system.
If there is no signal output at the monitor-system, although you routed it there, it may be possible that you
soloed a channel without input signal. In this case, switch off the solo-function of the respective channel.

MONO OUT

With the Mono Out-control, you can adjust the output signal of the MONO OUT-socket. The signal source is
the master mix, which can be routed pre-fader or post-fader.

PRE/POST

With the PRE/POST-switch, you can switch the Mono-signal from pre-fader (pressed) to after-fader
(unpressed).

HEADPHONES-switch

With the HEADPHONES-switch, you can switch the headphones/Speaker-sockets on or off.

MAIN MIX-FADER

With the Main Mix fader, you can adjust the output signal and the stereo-balance of the MIX OUT-sockets.

HEADPHONES

You can connect your headphons (100 – 600 Ohm) here.

6. OPERATION

Plug the power cord into the AC Input socket. Press the power switch to start operation.

When operating the amplifying system, please make sure that the loudspeakers always sound well. When
distorsions can be heard, either the amplifier or the loudspeaker is overloaded. Overloads can quickly lead to
amplifier or speaker damage.

In order to avoid damage, please reduce the volume immediately when distortions can be heard. When
speaker-systems are destroyed by overload, the guarantee becomes void.

Always check the sound pressure level with a meter in order to keep to the threshold.

If you want to switch off the system, switch off the amplifier first and then the pre-amplifiers in order to
avoid acoustic shocks on the speakers.

6.1 Adjusting the input level

Every input channel should be adjusted to the same level, so that an even sound can be reached.

Connect your headphones to the Headphones-socket or your speaker-system to the SPEAKERS-sockets.
Turn the MONITOR LEVEL-control to position 7 (Unity Gain). Make sure that the 2 Track-switch is not
pressed and that the Headphones-switch is pressed. Press the PFL-switch of the desired channel.

Follow this procedure for every input channel:

1. Turn the Gain-control to minimum.

2. Turn the Equalizer-control to center position.

3. Move the channel fader to minimum.

4. Apply a typical audio-signal to this channel. The -15 dB LED in the channel-display should flash. Turn

the Gain-control to the right until the LED-meter flashes at 0 dB. If the +17 dB LED of the input channel
flashes, the input signal is distorted. Turn the Gain-control to the left in order to reduce the input level.

If you want to adjust the equalizers of this channel, adjust the controls as desired and repeat step 4.

5. Carry out steps 1-5 for every input channel.

00010002.DOC_V_1_1

35/43

6.2 Routing

Every input channel can be routed to different busses. If you want to add the different mics of a drumset to a
group, press the desired group-switch of the respective input channel. You can adjust the group signal via
the group fader. When you press the Mix-switch, you can route the group signal to the Main Mix fader.
If you want to route an input signal directly to the Main Mix fader, press the MIX-switch of the respective
channel.
Monitor signals can be routed via the AUX-controls to the respective AUX SEND-sockets. Turn the individual
AUX-controls in order to adjust the signal portion of the respective channel in the monitor mix. Turn the AUX
SEND-controls in order to adjust the monitor level.

7. LEGAL INSTRUCTIONS

Operating an amplification system can produce extremely high noise levels that may cause a permanent
hearing loss. The legal instructions for using an amplification system vary from country to country. The user
must always inform himself on the legal instructions valid in his country and apply them to his situation.

Always monitor the sound pressure level when operating an amplification system in discotheques, concerts
etc. Never exceed the permissible noise level exposures as specified by your authorities. The monitoring of
the noise levels must be documented in an appropriate way.

In Germany, the follwing instructions are binding:

Strafgesetzbuch § 223 ff: http://bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: http://www.umweltdaten.de/laermprobleme/talaerm.pdf
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15 http://www.lfas.bayern.de/recht/arbstaettv/arbstaettv.htm
Berufsgenossenschaftliche Vorschrift BGV B3: http://www.pr-o.info
VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de

Hearing damage caused by high noise levels can be treated as physical injury and persecuted by law.

Please note that the organizer is responsible for keeping to a specified noise level. If this noise level will be
exceeded, the event may be cancelled immediately.

If the organiser does not fulfill his safety duties, he is reliable by civil law for any damages occured, e.g.:
Pay the treatment costs of the damaged person.
Pay a smart money to the damaged person.

Economic damage caused can be demanded from the operator of the amplification system.

If hired persons work with amplification systems: the noise levels of music events are almost always too high.
This is why the entrepreneur has to set up warning signs and provide hearing protectors. The staff has to
use these.

Please note: OMNITRONIC cannot be made liable for damages caused by incorrect installations and
excessive noise levels!

7.1 Information on hearing loss

More and more young people suffer from hearing loss of 25 dezibel or more, mainly caused by loud music
from protable cassette recorders and CD-players or discotheques.
Everybody operating amplification systems should know to what sound pressure levels he exposes his or the
audience's hearing. As an average levels between 75 and 105 dB(A) in the discotheque or 95 and 115 dB(A)
at a rock concert are reached. Individual peaks can exceed the pain level at 130 dB(A). Such levels are
typical for motor chainsaws or jack hammers.

Overview on the different noise levels

10 dB Heartbeat
20 - 30 dB Whisper
40 dB Average home

00010002.DOC_V_1_1

36/43

50 dB Light traffic
60 dB Normal conversation
70 dB Vacuum cleaner
80 dB Heavy traffic or telephone ringing
90 dB Pneumatic drill
100 dB Power mower
120 dB Boom box in car
130 dB Pain level
140 dB Jet plane 30 meters overhead

It is important to know that doubling the power increases the noise level by 3 dB. The human hearing does
only recognize a doubling of the sound level when the noise level is increasey by 10 dB. Damaging the
hearing does not depend on the sound level but on the noise level and starts way befor the pain level.

Many people deceive themselves by thinking that noise is something they can get accustomed to. It is
possible that a positive opinion of a certain noise can reduce the physiological reaction, but the slow impacts
on the inner hearing must not be neglected: over stimulation and continuous elimination of the Cortic organ's
hair cells.

The reason why some people have got accustomed to a certain noise level and are no longer disturbed is
that they have already suffered a hearing damage. This damage make the unsensitive to those frequencies
forming the loudest part of the noise. Getting accustomed to noise does not mean anything oter than trying
to get along with the hearing loss in everyday life. The hearing loss itself cannot be healed, it can only be
compensated by hearing aids.
Subjectively, the hearing loss feels like dampened ears. This effect weakens with the time, but a loss in
hearing sensitivity often remains.

In order to relax the hearing sufficiently, the noise level should not exceed 70 dB(A) for 10 hours. Higher
noise levels during this relaxing period can prevent the relaxation and promote a permanent hearing damage
(Tinitus) or hearing loss.

Therefore: Whoever wants to maintain his hearing should use hearing protectors!

8. CLEANING AND MAINTENANCE

The operator has to make sure that safety-relating and machine-technical installations are inspected by an
expert after every four years in the course of an acceptance test.

The operator has to make sure that safety-relating and machine-technical installations are inspected by a
skilled person once a year.

The following points have to be considered during the inspection:

1) All screws used for installing the devices or parts of the device have to be tighly connected and must not

be corroded.

2) There must not be any deformations on housings, fixations and installation spots (ceiling, suspension,

trussing).

3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or

sediments. Further instructions depending on the installation spot and usage have to be adhered by a
skilled installer and any safety problems have to be removed.

Disconnect from mains before starting maintenance operation!

DANGER TO LIFE!

We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!

There are no servicable parts inside the device except for the fuse. Maintenance and service operations are
only to be carried out by authorized dealers.

00010002.DOC_V_1_1

37/43

Replacing the fuse

If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating.

Before replacing the fuse, unplug mains lead.

Procedure:

Step 1: Open the fuseholder on the rearpanel with a fitting screwdriver.
Step 2: Remove the old fuse from the fuseholder.
Step 3: Install the new fuse in the fuseholder.
Step 4: Replace the fuseholder in the housing.

Should you need any spare parts, please use genuine parts.

If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply
cable available at your dealer.

Should you have further questions, please contact your dealer.

9. TECHNICAL SPECIFICATIONS

Power supply: 230 V AC, 50 Hz ~

via external power unit
Power consumption: 40 W
Inputs:
32 mono XLR or balanced ¼" jack
32 Inserts ¼" jacks
2 Aux-Return balanced ¼" jacks
1 Tape In RCA
Outputs:
2 Main Mix Out XLR and balanced ¼" jacks
1 Control Room Out balanced ¼" jacks
6 Aux-Send balanced ¼" jacks
32 Direct Out ¼" jacks
1 Tape Out RCA
Frequency range: 20 Hz - 20 kHz, ±0.5 dB
Tone control:
High: ±15 dB at 12 kHz
Hi Mid: ±15 dB at 470 Hz to 15 kHz
Lo Mid: ±15 dB at 70 Hz to 2.2 kHz
Low: ±15 dB at 50 Hz
T.H.D. (1 kHz):
Input to Mix Output 0.005%
Input to Group Output 0.005%
Input to Aux Output 0.008%
Crosstalk (16 channels):
Channel Muting >95dB
Maximum Fader Attenuation >100dB
Panpot Isolation >70dB
Routing (Channel to Groups) >80dB
Maximum Aux Send Attenuation >90dB
Mic Input at Max Gain, CMRR >80dB
Line Input at Unity Gain, CMRR >45dB
Noise @ 22 Hz to 22 kHz:
Mic Input at Max Gain, EIN with 150 Ohm source -127.5dBu
Line Input at Max Gain, EIN with 50 Ohm source -92dBu
Mix Bus Noise (Fader Down) -79dBu

00010002.DOC_V_1_1

38/43

Typical Mix Output Noise -75.5dBu
Aux Bus Noise -75dBu
Impedance:
Mic Input >1.6k Ohm
Line Input >10K Ohm
Inserts Sends 75 Ohm
Inserts Returns >10k Ohm
All Outputs 75 Ohm
Levels:
Mic Input Max Level PAD off +13dBu
Mic Input Max Level PAD on +33dBu
Line Input Max Leve +28dBu
Inserts Sends Max Output Level +20dBu
Inserts Sends Nominal Output Level -2dBu
Direct Output Max Level +22dBu
Direct Output Nominal Level -2dBu
Group Output Max Level +25dBu
Group Output Nominal Level -10dBV/+4dBu
Aux Output Max Level +22dBu
Aux Output Nominal Level +4dBu
Mix Output Max Level +27dBu
Mix Output Nominal Level -10dBV/+4dBu
Mix Insert Nominal Level -2dBu
Mono Output Max Level +25dBu
Mono Output Nominal Level -10dBV/+4dBu
Internal Operating Level -2dBu
Headphones Output Max Level into 600 Ohm +20dBu
Headphones Output Nominal Level +14dBu
Tape Return Nominal Level -10dBV/+4dBu
Tape Return Maximum Level +27dBu

Model Dimensions (WxDxH) Weight

FB-1642 760 x 600 x 220 mm 59 kg
FB-2442 995 x 600 x 220 mm 64 kg
EB-2482 760 x 600 x 220 mm 59 kg
EB-3282 1280 x 600 x 220 mm 82 kg

Please note: Every information is subject to change without prior notice. 06.04.2006 ©

Block Diagrams

00010002.DOC_V_1_1

39/43

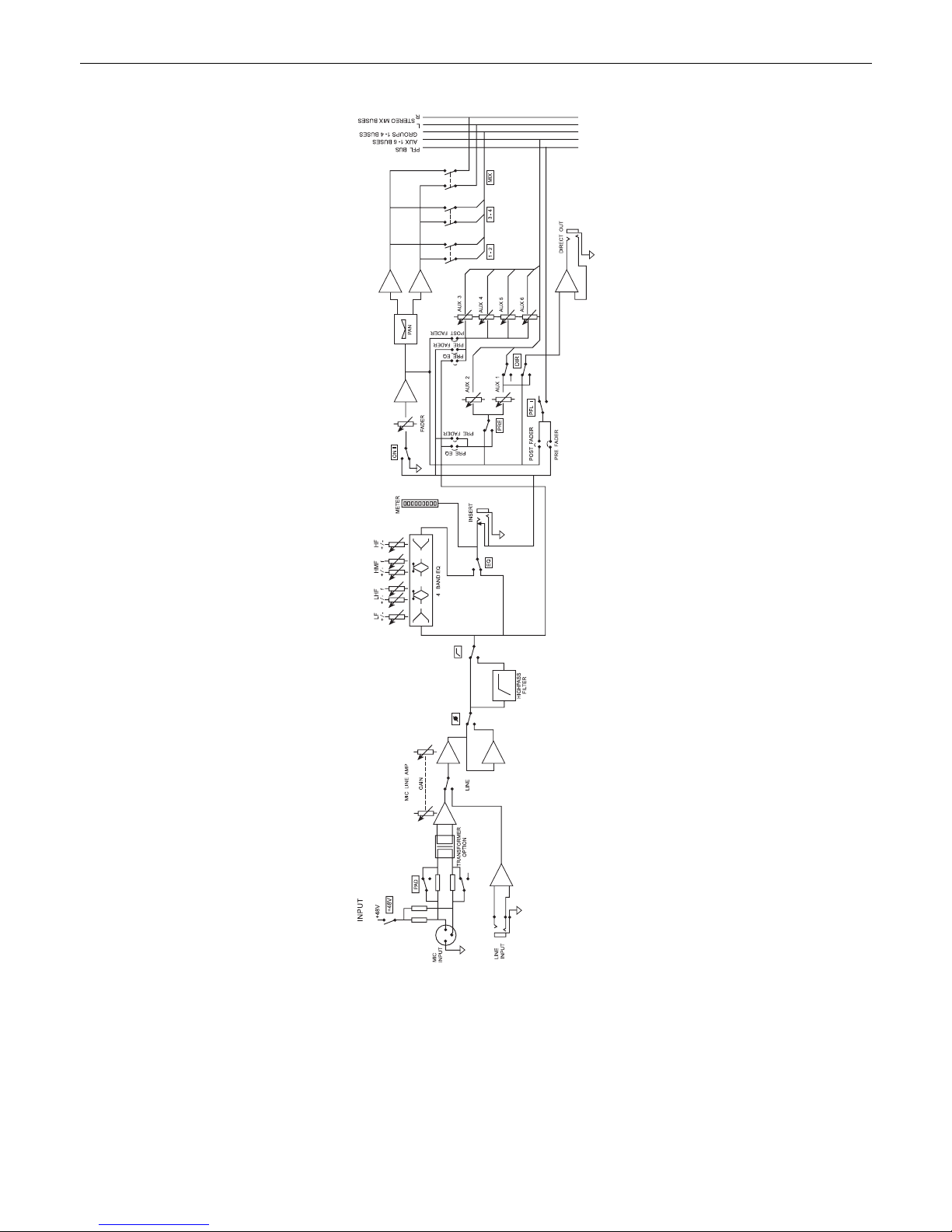

Input Module

Block Diagrams

00010002.DOC_V_1_1

40/43

Group Module

Block Diagrams

00010002.DOC_V_1_1

41/43

Group Module / Returns

Block Diagrams

00010002.DOC_V_1_1

42/43

Master Module

Block Diagrams

00010002.DOC_V_1_1

43/43

Aux Controls
