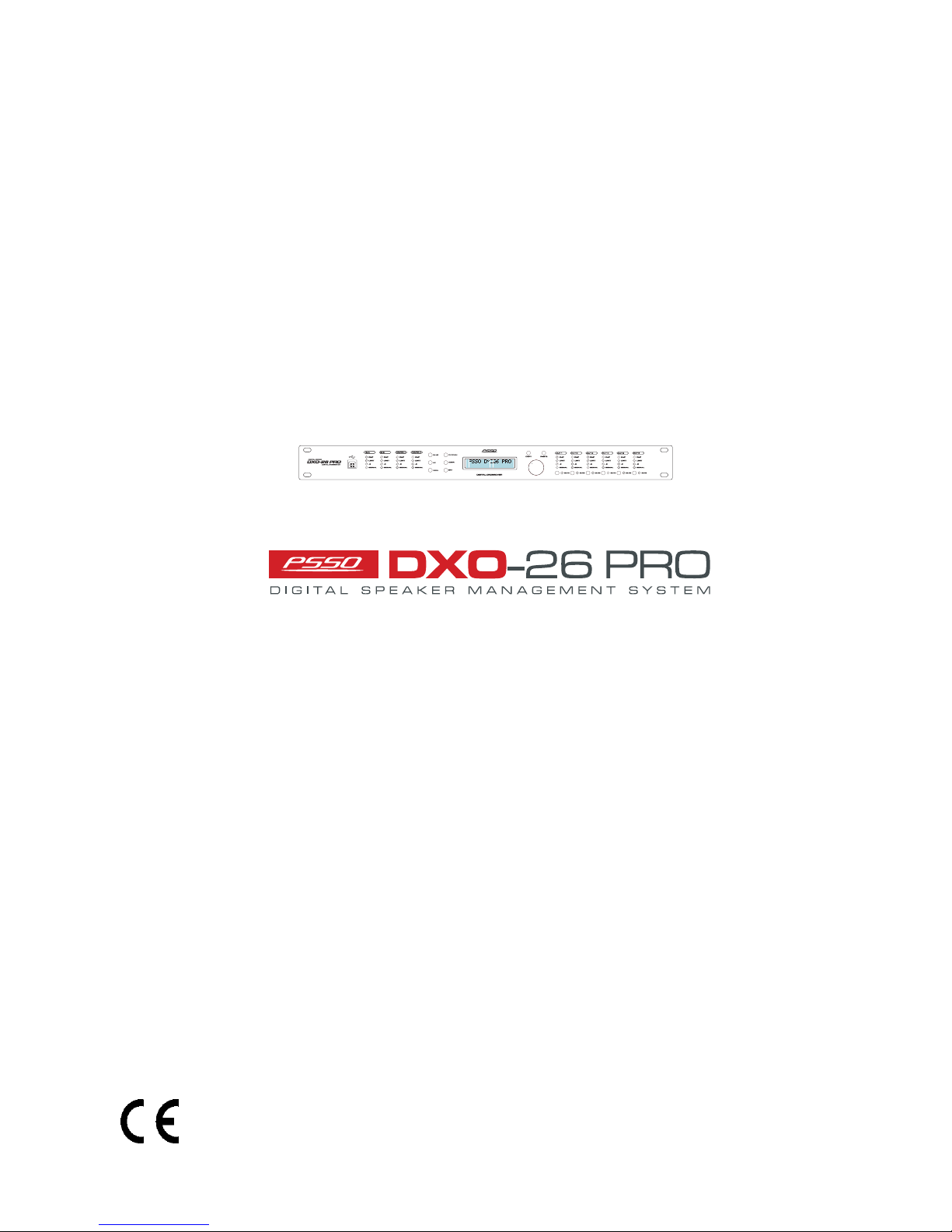

PSSO DXO-26 PRO User Manual [de, en]

U S E R M A N U A L

U S E R M A N U A LU S E R M A N U A L

U S E R M A N U A L

B E D I E N U N G S A N L E I T U N G

B E D I E N U N G S A N L E I T U N GB E D I E N U N G S A N L E I T U N G

B E D I E N U N G S A N L E I T U N G

W W W . P S S O . D E

2

Digitales Lautsprechermanagementsystem

• Digitales Netzwerk-Lautsprechermanagementsystem mit leistungsstarkem 64-Bit-Prozessor

• Erstklassige Bauteile gewährleisten exzellente Klangeigenschaften

• Flexible Ausgangskonfigurationen für alle gängigen Stereo- und Monobetriebsarten

• 2 analoge Eingänge und 1 digitale AES/EBU-Schnittstelle (XLR)

• 6 analoge Ausgänge (XLR)

• Parametrischer 10-Band-Equalizer pro Ein- und Ausgang

• Wählbare Filtertypen pro Equalizer: Bell, High Shelf, Low Shelf, Notch, Allpass

• Aktive Frequenzweiche mit Bessel-, Butterworth- und Linkwitz-Riley- Filter mit bis zu 24 dB/Oktave Flankensteilheit

• Mit der intelligenten Software für PC und Mac steuern Sie das Gerät bequem vom Computer

• Die integrierte Ethernet-Schnittstelle ermöglicht die Einbindung in ein Netzwerk und eine Kommunikation in Echtzeit

• Presets lassen sich ganz leicht speichern, übertragen und verwalten

• Eingangsempfindlichkeit digital regelbar

• Ein- und Ausgänge mit 4-stelligem VU-Meter

• Stummschalter mit Indikator pro Ausgang

• Bis zu 2000 ms Signaldelay an den Ein- und Ausgängen einstellbar

• Ausgangslimiter mit einstellbaren Limits und automatischen Attack- und Release-Einstellungen zum Überlastschutz Ihrer
Beschallungsanlage

• Phasenlage invertierbar (180°)

• Lock-Funktion zum Schutz der Programmeinstellungen

• Rackeinbau, 1 HE

• Windows XP, Vista, 7 und Mac OS X 10.5.8 und höher

..............................................................................................................................................................................

Digital Speaker Management System

• Digital network speaker management system with 64-bit processing

• Premium components ensure excellent sound-features

• Flexible routing configurations for all standard mono and stereo output operating modes

• 2 analog inputs and 1digital AES/EBU interface (XLR)

• 6 analog outputs (XLR)

• 10-band parametric EQ per input and output

• Parametric filters can be set as Bell, High Shelf, Low Shelf, Notch, Allpass

• Active crossover with Bessel, Butterworth and Linkwitz-Riley filter with slopes up to 24 dB/octave

• The intelligent software for PC and Mac allows convenient control with a computer

• Full configuration and real-time network communication via the built-in Ethernet interface

• Control of all functions also possible via the controls at the front panel

• Input sensitivity digitally adjustable

• Inputs and outputs with 4-digit VU meter

• Mute switch with LED indicator per output

• Up to 2000 ms signal delay adjustable for the inputs and outputs

• Output limiter with adjustable limits and automatic attack and release settings as overload protection for your amplifying
system

• Switchable phase (180°)

• Lock function for protecting the program settings

• Rack installation, 1 U

• Windows XP, Vista, 7 and Mac OS X 10.5.8 and better

W W W . P S S O . D E

3

Inhaltsverzeichnis

1 EINFÜHRUNG ....................................................................................................................................................... 4

2 SICHERHEITSHINWEISE .................................................................................................................................... 4

3 BESTIMMUNGSGEMÄSSE VERWENDUNG ..................................................................................................... 6

4 BEDIENELEMENTE UND ANSCHLÜSSE .......................................................................................................... 7

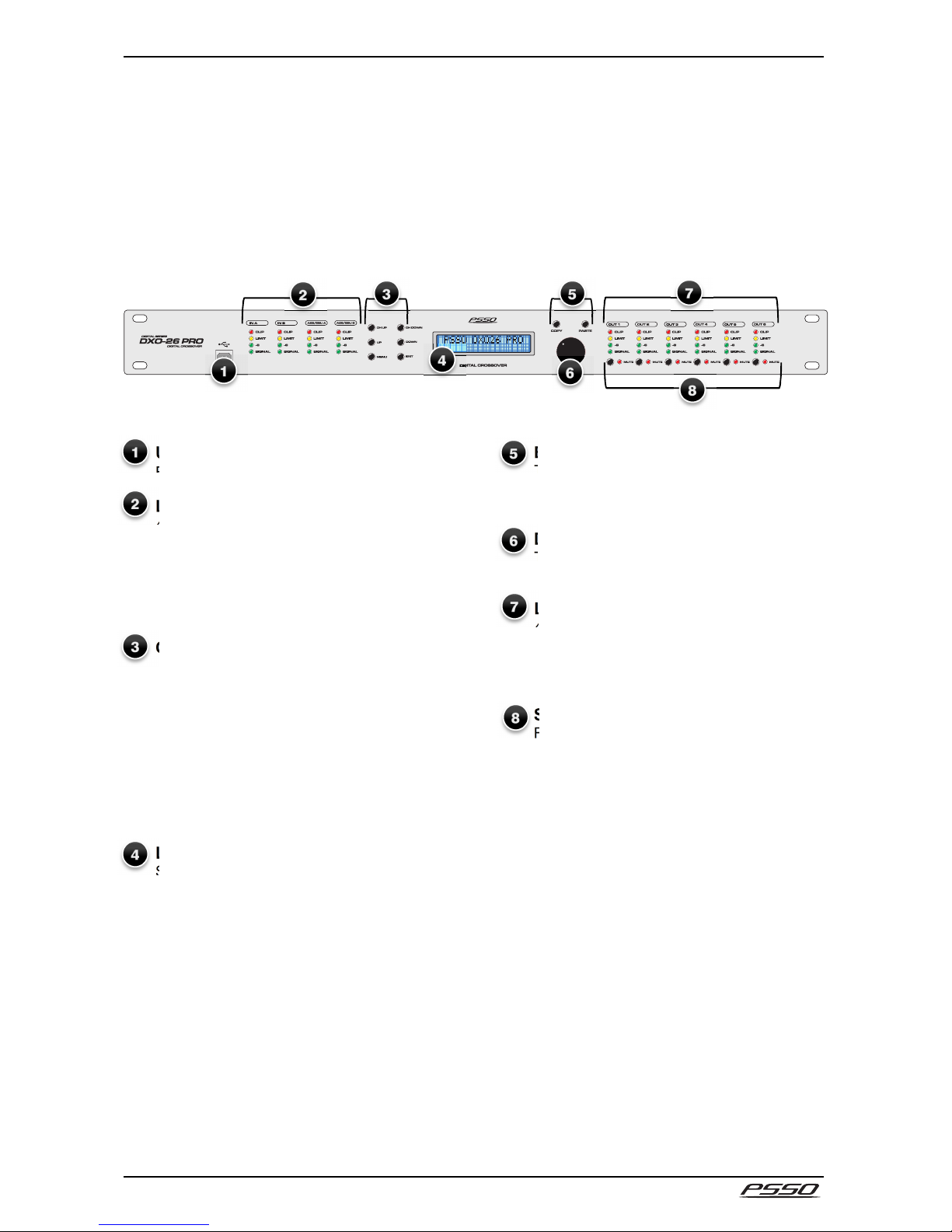

Frontseite ....................................................................................................................................................... 7

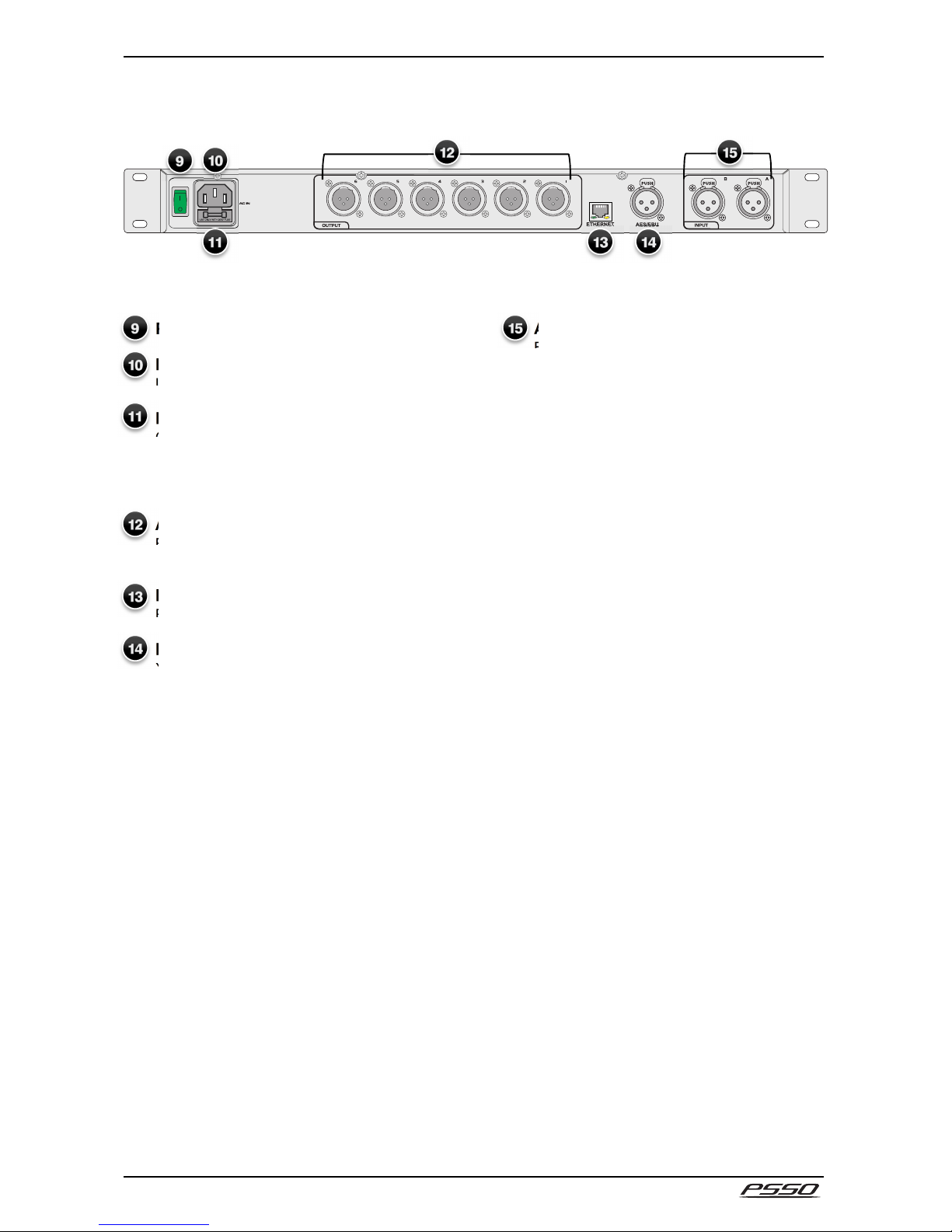

Rückseite ....................................................................................................................................................... 8

5 INBETRIEBNAHME .............................................................................................................................................. 9

Einbau in ein Rack ......................................................................................................................................... 9

Audiogeräte anschließen ............................................................................................................................... 9

6 BEDIENUNG ........................................................................................................................................................ 10

Grundeinstellungen im Hauptmenü vornehmen .......................................................................................... 10

Eingänge konfigurieren ................................................................................................................................ 12

Ausgänge 1 bis 6 konfigurieren ................................................................................................................... 15

7 STEUERSOFTWARE ......................................................................................................................................... 19

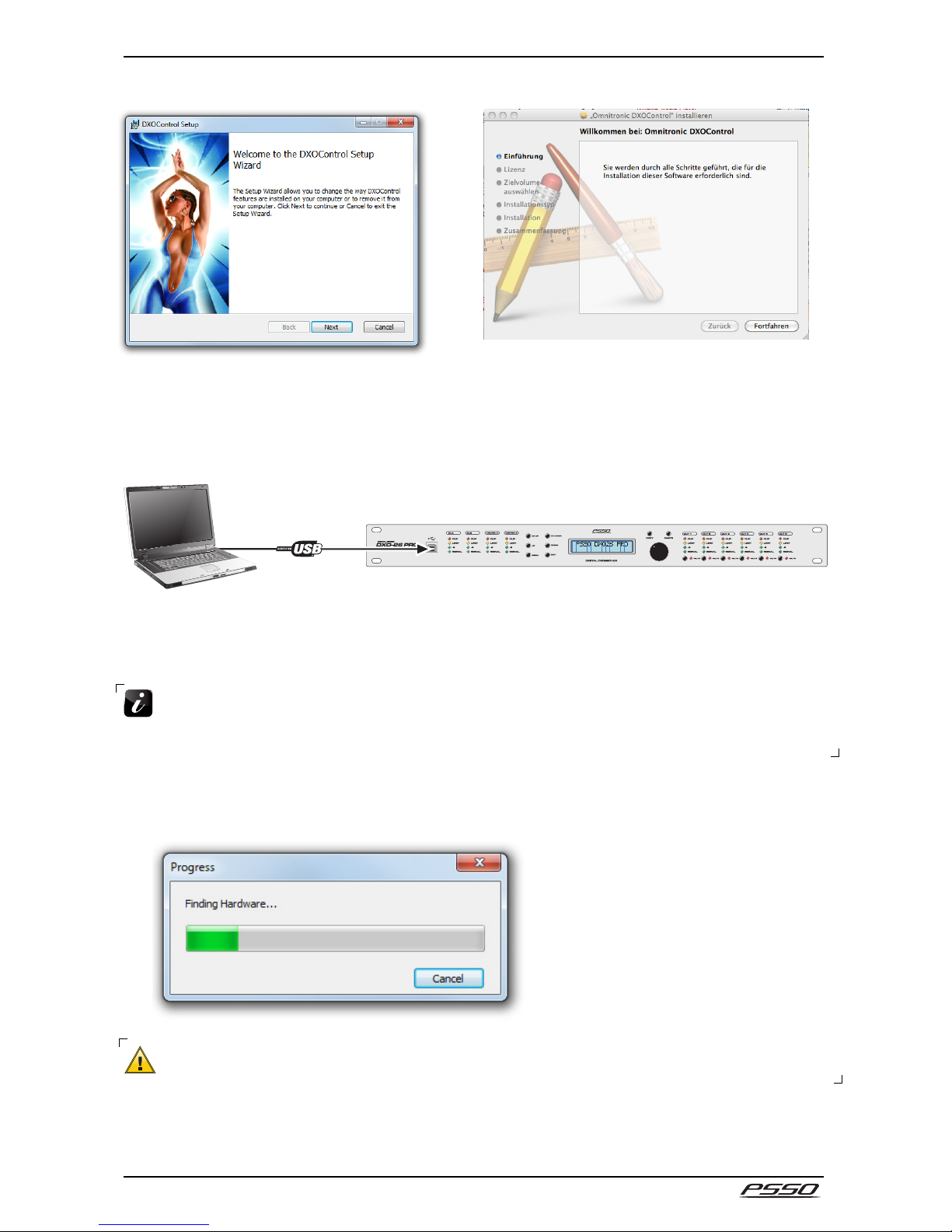

Installation .................................................................................................................................................... 19

Gerät zum ersten Mal anschließen .............................................................................................................. 20

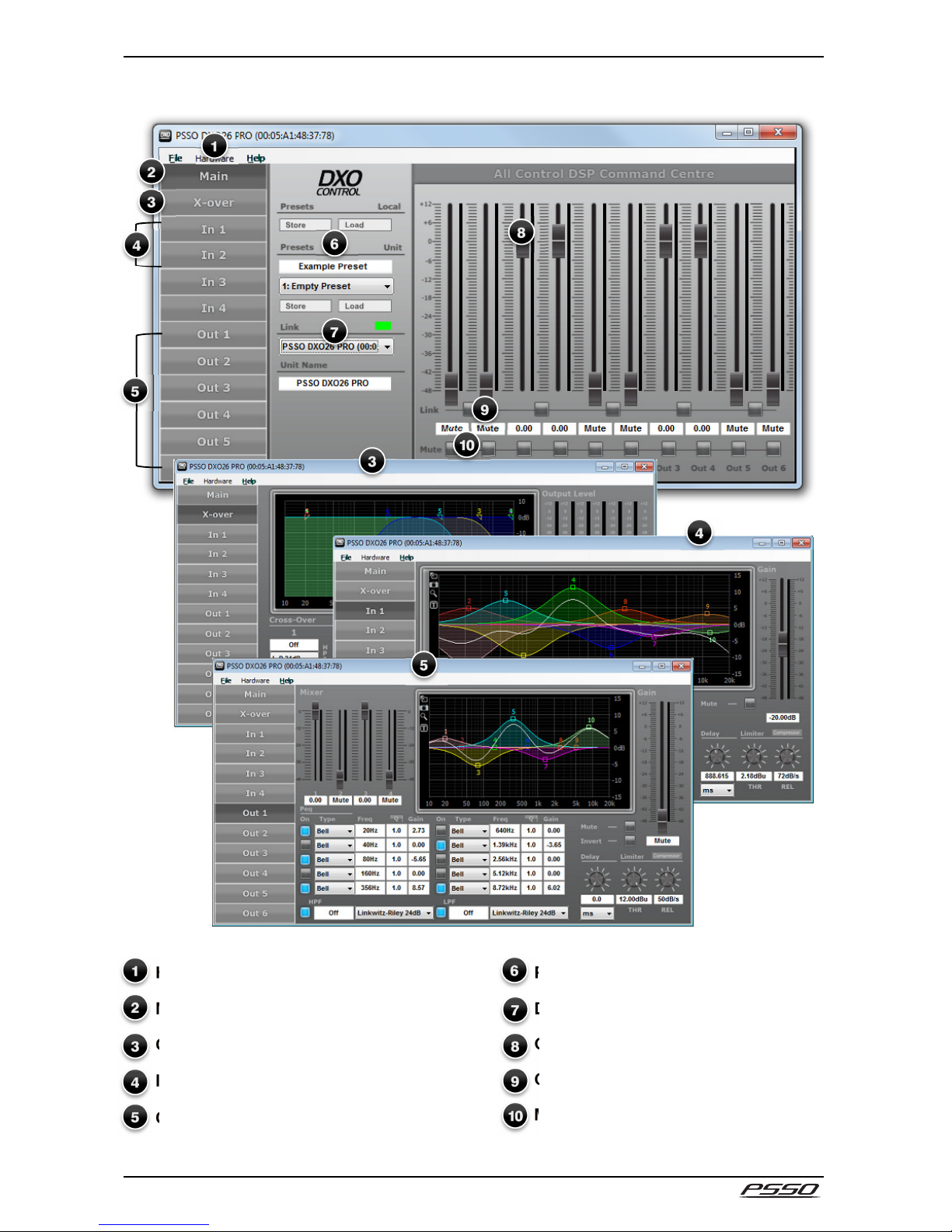

Bedienelemente der Software ..................................................................................................................... 21

8 UDATES ............................................................................................................................................................... 22

9 REINIGUNG UND WARTUNG ........................................................................................................................... 22

Sicherungswechsel ...................................................................................................................................... 22

10 TECHNISCHE DATEN ...................................................................................................................................... 23

..............................................................................................................................................................................

Table of Contents

1 INTRODUCTION ................................................................................................................................................. 24

2 SAFETY INSTRUCTIONS .................................................................................................................................. 24

3 OPERATING DETERMINATIONS ..................................................................................................................... 26

4 OPERATING ELEMENTS AND CONNECTIONS ............................................................................................. 27

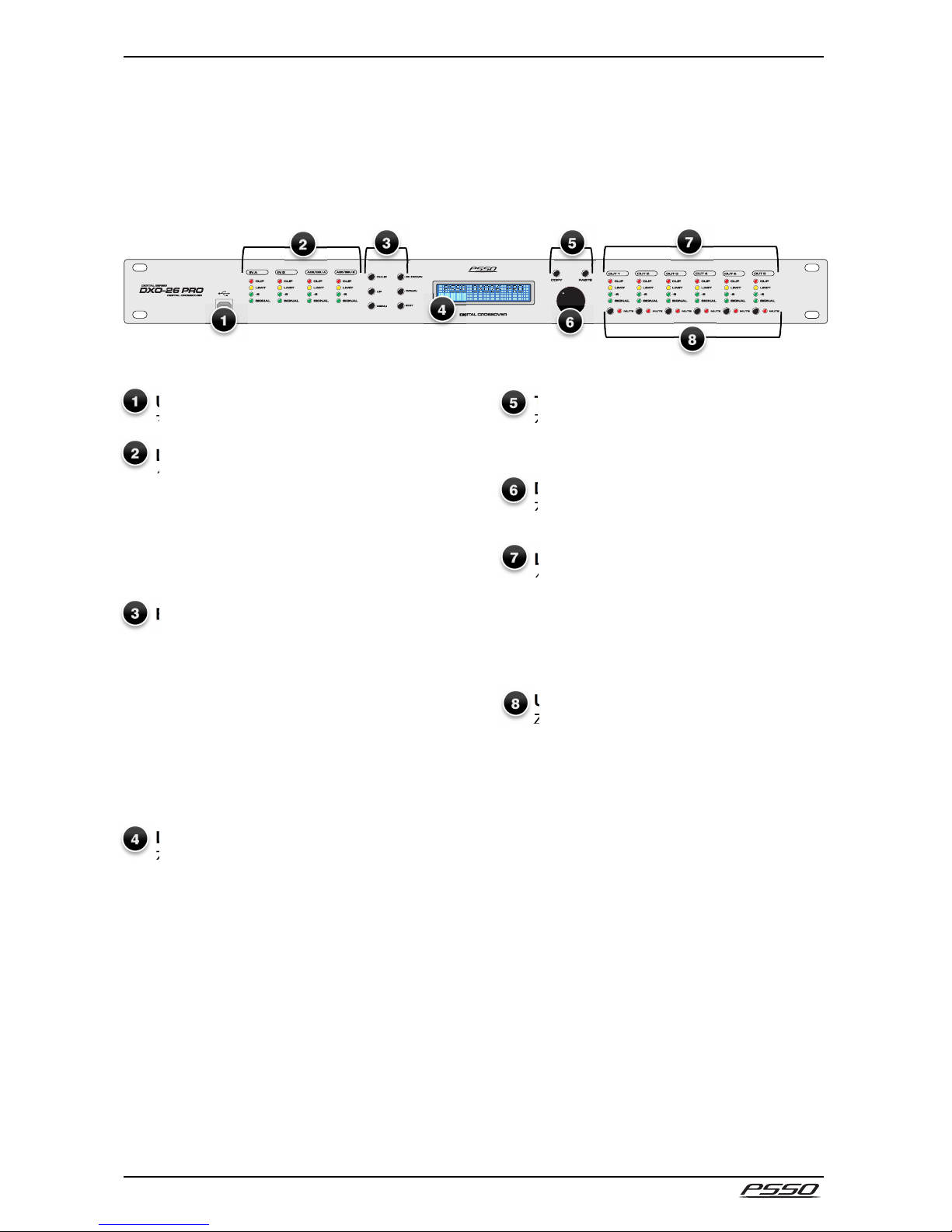

Front Panel ................................................................................................................................................... 27

Rear Panel ................................................................................................................................................... 28

5 SETTING INTO OPERATION ............................................................................................................................. 29

Rack installation ........................................................................................................................................... 29

Connecting Audio Devices ........................................................................................................................... 29

6 OPERATION ........................................................................................................................................................ 30

Basic Settings in the Setup Menu ................................................................................................................ 30

Input Adjustments ........................................................................................................................................ 32

Link of Outputs 1 to 6 ................................................................................................................................... 35

7 CONTROL SOFTWARE ..................................................................................................................................... 39

Installation .................................................................................................................................................... 39

Connecting the Unit for the First Time ......................................................................................................... 40

Operating Elements of the Software ........................................................................................................... 41

8 UPDATES ............................................................................................................................................................ 42

9 CLEANING AND MAINTENANCE ..................................................................................................................... 42

Replacing the Fuse ...................................................................................................................................... 42

10 TECHNICAL SPECIFICATIONS ...................................................................................................................... 43

Diese Bedienungsanleitung gilt für die Artikelnummer:

This user manual is valid for the article number:

10356362

>>

W W W . P S S O . D E

4

1

EINFÜHRUNG

Wir freuen uns, dass Sie sich für ein digitales Lautsprecher-Management-System von PSSO entschieden
haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem
Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf.

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Produkts zu tun haben, müssen

• entsprechend qualifiziert sein

• diese Bedienungsanleitung genau beachten

• die Bedienungsanleitung als Teil des Produkts betrachten

• die Bedienungsanleitung während der Lebensdauer des Produkts behalten

• die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

• sich die letzte Version der Anleitung im Internet herunter laden

..............................................................................................................................................................................

2

SICHERHEITSHINWEISE

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits­hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind..

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser

Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungs-

anleitung sorgfältig.

>>

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

www.psso.de

>>

ACHTUNG!

Gerät vor Feuchtigkeit und Nässe schützen!

Für diese Bedienungsanleitung wurde DXO Control in der Version 3.1.3 verwendet.

Prüfen Sie nach dem Kauf des Produkts von Zeit zu Zeit www.psso.de für Updates.

W W W . P S S O . D E

5

Inbetriebnahme

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob
kein offensichtlicher Transportschaden vorliegt. Sollten
Sie Schäden an der Netzleitung oder am Gehäuse
entdecken, nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Schutzklasse

Der Aufbau entspricht der Schutzklasse I. Der
Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz
mit dem Typenschild des Gerätes genau übereinstimmt.
Ungeeignete Spannungen und ungeeignete
Steckdosen können zur Zerstörung des Gerätes und zu
tödlichen Stromschlägen führen.

Netzstecker

Den Netzstecker immer als letztes einstecken. Der
Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in
Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese
Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zur Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch
belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen.
Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen
kommen.
Die Kabeleinführung oder die Kupplung am Gerät
dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin
vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht
gequetscht oder durch scharfe Kanten beschädigt
werden kann. Überprüfen Sie das Gerät und die
Netzleitung in regelmäßigen Abständen auf
Beschädigungen.
Werden Verlängerungsleitungen verwendet muss
sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle
Warnhinweise für die Netzleitung gelten auch für evtl.
Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom
Netz trennen! Fassen Sie dazu den Netzstecker an der
Grifffläche an und ziehen Sie niemals an der
Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen
führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine
allpolige Abschaltung vorgenommen werden.

Wenn der Netzstecker oder das Gerät staubig ist, dann
muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das
Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen
Stromschlägen führen kann. Stärkere Verschmut­zungen im und am Gerät dürfen nur von einem
Fachmann beseitigt werden.

Flüssigkeit

Es dürfen unter keinen Umständen Flüssigkeiten aller
Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen
eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein
könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher
Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät
scheinbar noch funktioniert, muss es von einen
Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt
wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.

Metallteile

In das Gerät dürfen keine fremden Gegenstände
gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und
Büroklammern oder gröbere Metallspäne in das Gerät
gelangen, so ist das Gerät sofort außer Betrieb zu
nehmen und allpolig vom Netz zu trennen. Durch
Metallteile hervorgerufene Fehlfunktionen und
Kurzschlüsse können tödliche Verletzungen zur Folge
haben.

Vor dem Einschalten

Bevor das Gerät eingeschaltet wird, müssen alle Fader
und Lautstärkeregler auf Null oder auf Minimum gestellt
werden. Endstufen immer zuletzt einschalten und
zuerst ausschalten!

Kinder

Kinder und Laien vom Gerät fern halten.

Wartung und Service

m Gehäuseinneren befinden sich keine zu wartenden
Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!

..............................................................................................................................................................................

W W W . P S S O . D E

6

3

BESTIMMUNGSGEMÄSSE
VERWENDUNG

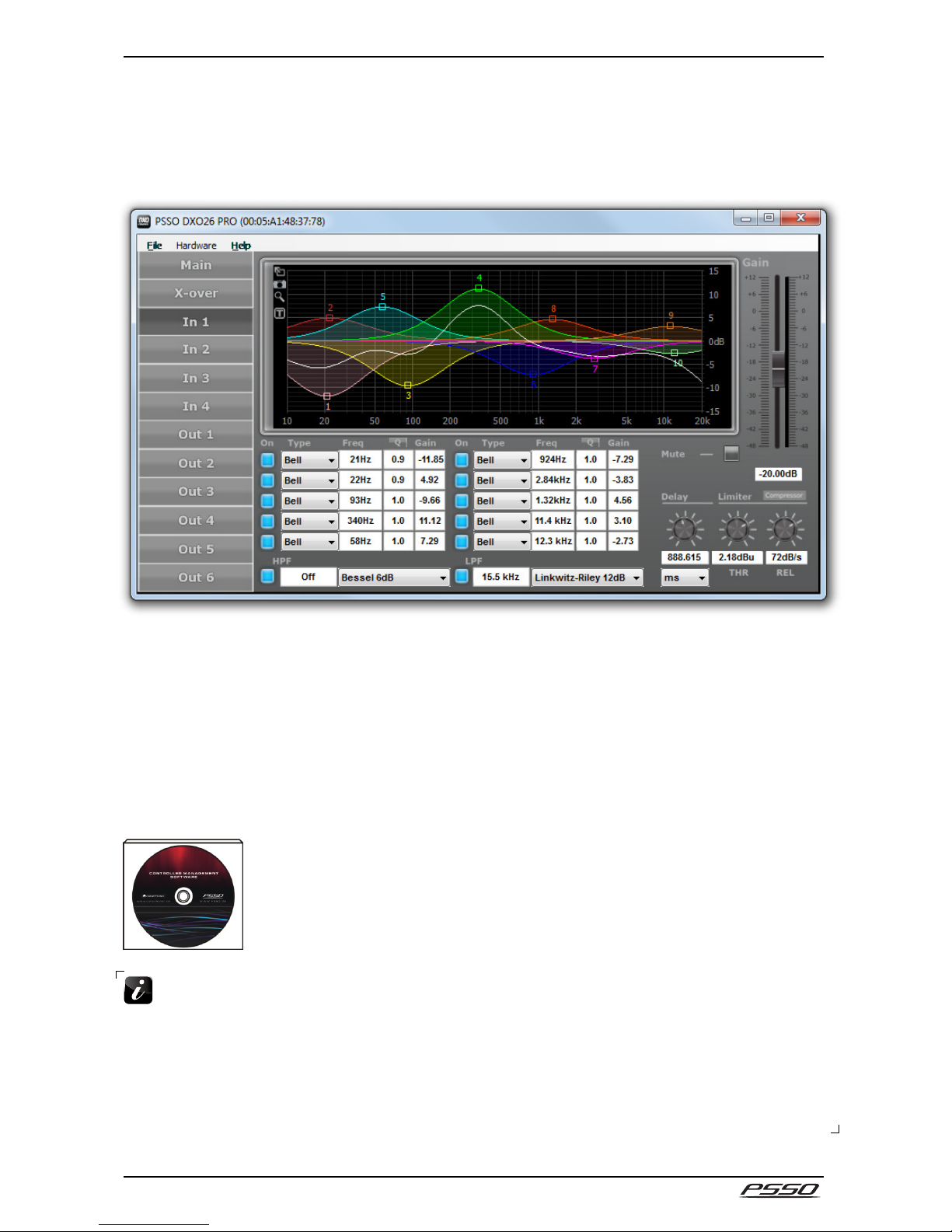

Der DXO-26 PRO Controller ist ein digitales Lautsprecher-Management-System konzipiert für
professionelle Live- und Studioanwendungen. Zur komfortablen Steuerung des Geräts über einen Computer
befindet sich ein passendes Software-Programm auf CD-ROM im Lieferumfang. Das Gerät verfügt über zwei
analoge Eingänge und sechs analoge Ausgänge, die als XLR-Anschlüsse ausgeführt sind und beliebig
zugeordnet werden können. Zudem ist eine digitale AES/EBU-Schnittstelle (XLR) vorhanden.

Spannungsversorgung

Dieses Produkt ist für den Anschluss an 230 V, 50 Hz
Wechselspannung zugelassen und wurde
ausschließlich zur Verwendung in Innenräumen
konzipiert.

Inbetriebnahme

Vermeiden Sie Erschütterungen und jegliche
Gewaltanwendung bei der Installierung oder
Inbetriebnahme des Gerätes. Achten Sie bei der Wahl
des Installationsortes darauf, dass das Gerät nicht zu
großer Hitze, Feuchtigkeit und Staub ausgesetzt wird.
Vergewissern Sie sich, dass keine Kabel frei
herumliegen. Sie gefährden Ihre eigene und die
Sicherheit Dritter!

Einsatztemperaturen

Die Umgebungstemperatur muss zwischen -5° C und
+45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in
geschlossenen Wagen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer
Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20
und 2000 m über NN betrieben werden.

Transport

Soll das Gerät transportiert werden, verwenden Sie
bitte die Originalverpackung, um Transportschäden zu
vermeiden.

Reinigung

Reinigen Sie die Lautsprecherbox niemals mit
Lösungsmitteln oder scharfen Reinigungsmitteln,
sondern verwenden Sie ein weiches und
angefeuchtetes Tuch.

Unsachgemäße Bedienung

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie
sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die
sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das
Ergebnis von unsachgemäßer Bedienung!

Serienbarcode

Der Serienbarcode darf niemals vom Gerät entfernt
werden, da ansonsten der Garantieanspruch erlischt.

Eigenmächtige Veränderungen und Garantie

Beachten Sie bitte, dass eigenmächtige Veränderungen
an dem Gerät aus Sicherheitsgründen verboten sind.
Wird das Gerät anders verwendet als in dieser
Bedienungsanleitung beschrieben, kann dies zu
Schäden am Produkt führen und der Garantieanspruch
erlischt. Außerdem ist jede andere Verwendung mit
Gefahren, wie z. B. Kurzschluss, Brand, elektrischem
Schlag, etc. verbunden.

..............................................................................................................................................................................

W W W . P S S O . D E

7

4

BEDIENELEMENTE UND ANSCHLÜSSE

Frontseite

USB-Anschluss

Zum Anschluss an einen Computer.

LED-Pegelanzeigen

4-stellige Pegelanzeigen für die analogen
XLR-Eingänge und digitalen AES/EBU­Eingänge von Kanal A und B.

• Bei Erreichen der Aussteuerungsgrenze
leuchtet die gelbe LED LIMIT.

• Bei Übersteuerung leuchtet die rote LED
CLIP.

Bedientasten

[CH UP] und [CH DOWN]: Wählen die

einzustellenden Eingänge Kanal A und B und
Ausgänge 1 bis 6.

[UP] und [DOWN]: Zum Anwählen von
Menüpunkten.

[MENU]: Zum Aufrufen des Gerätemenüs.

[EXIT]: Zum Abbrechen des Einstellvorgangs

und Verlassen der Menüs.

LCD-Anzeige

Zeigt den Namen des Presets und die
Betriebsart sowie alle Menüpunkte und
Einstellmöglichkeiten an.

Tasten COPY und PASTE

Zum Kopieren und Einfügen von
Einstellungen (zukünftige Funktion; mit der
derzeitigen Firmware nicht verfügbar).

Druckrad

Zum Einstellen der Parameter für den
angewählten Menüpunkt.

LED-Pegelanzeigen Ausgänge 1 bis 6

4-stellige Pegelanzeigen für die Ausgänge 1
bis 6.

• Wird ein Ausgang vom Limiter begrenzt,
leuchtet die gelbe LED LIMIT.

• Bei Übersteuerung leuchtet die rote LED
CLIP.

Umschalter MUTE mit LED

Zum Stummschalten der Ausgänge 1 bis 6.
Bei gedrückter Taste wird die Stumm­schaltung aktiviert und die zugehörige rote
LED leuchtet.

W W W . P S S O . D E

8

Rückseite

Netzschalter mit Betriebsanzeige

Netzanschluss

Stecken Sie hier die Netzleitung ein.

Sicherungshalter

Ersetzen Sie die Sicherung nur bei
ausgestecktem Gerät und nur durch eine
gleichwertige Sicherung. Der korrekte Wert
ist am Gerät angegeben.

Analoge Line-Ausgänge 1 bis 6

Symmetrische XLR-Buchsen zum Anschluss
von Endverstärkern.

Ethernet-Schnittstelle

Zum Anschluss an einen Computer.

Digitaler ASE/EBU-Anschluss

XLR-Buchse zum Anschluss eines digitalen
Audiosignals.

Analoge Line-Eingänge Kanal A und B

Symmetrische XLR-Buchsen zum Anschluss
der Signalquelle (z. B. Vorverstärker,
Mischpult).

W W W . P S S O . D E

9

4

INBETRIEBNAHME

Einbau in ein Rack

Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in
ein 19"-Rack (483 mm) wird 1 HE benötigt. Achten Sie bei der Standortwahl des Geräts darauf, dass die
warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist.
Dauerhafte Überhitzung kann zu Schäden am Gerät führen. Sie können das Gerät mit vier Schrauben M6 im
Rack befestigen.

Audiogeräte anschließen

Schalten Sie die DXO-26 PRO und die anzuschließenden Geräte vor dem Anschluss bzw. vor
dem Verändern von Anschlüssen aus.

1

Die XLR-Eingänge und -Ausgänge können sowohl symmetrisch als auch unsymmetrisch
angeschlossen werden. Symmetrische Kabel liefern +6 dB mehr Ausgangspegel und gewährleisten
einen besseren Schutz vor Störungen bei langen Kabelwegen.

2

Schließen Sie die Signalquelle (z. B. Vorverstärker, Mischpult) an die Eingangsbuchsen INPUT A und B an.
Es stehen zwei analoge Anschlüsse und ein digitaler ASE/EBU-Anschluss zur Verfügung.

3

Verbinden Sie die Endverstärker mit den Ausgängen OUTPUT 1 bis 6.

4

Schließen Sie das Gerät über das beiliegende Netzkabel an eine Steckdose an (AC 230 V, 50 Hz).

..............................................................................................................................................................................

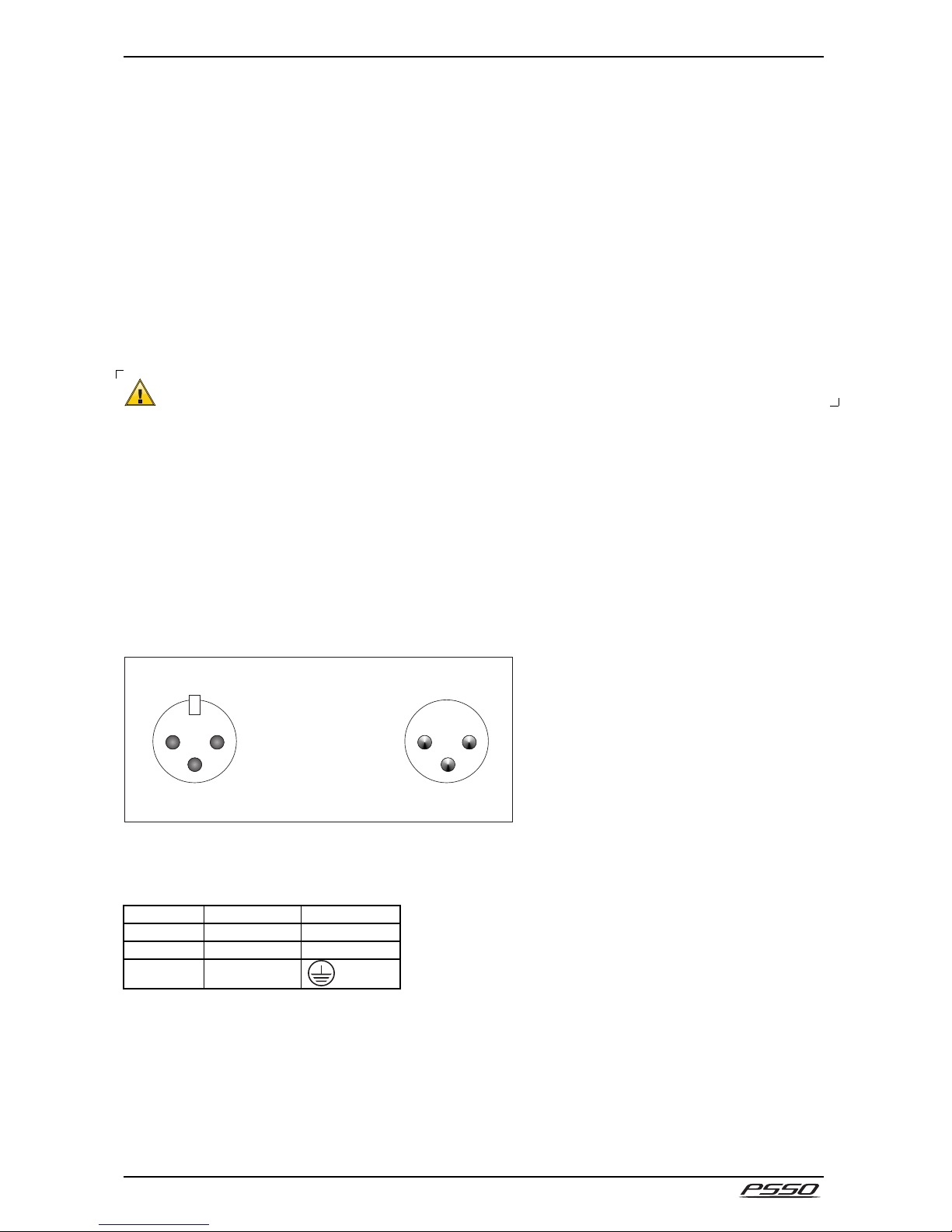

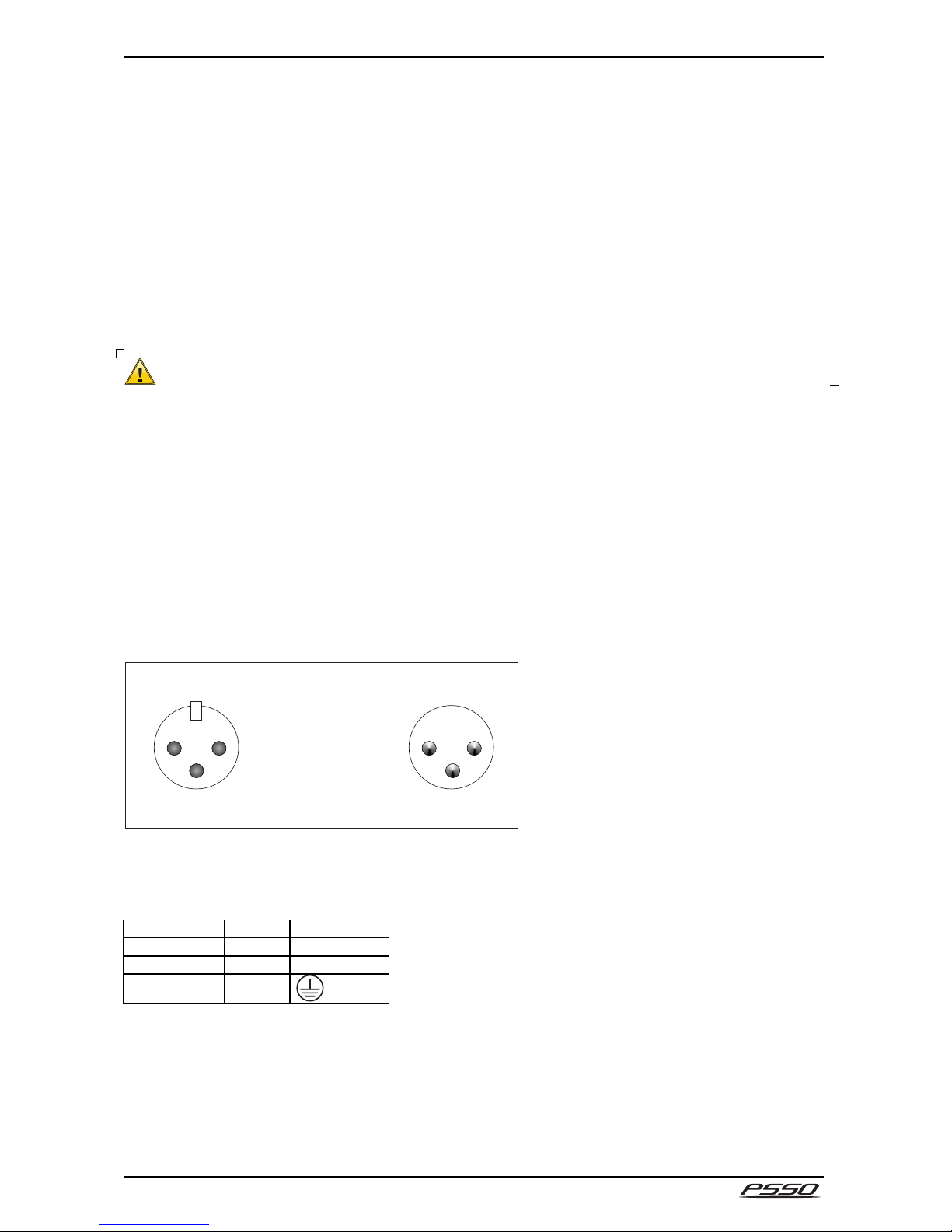

Belegung der XLR-Verbindung

..............................................................................................................................................................................

Die Belegung der Netzleitung

Leitung

Pin International

Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter

Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz
angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte
elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den
VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD)
mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.

2

1

3

1

2

3

SymmetrischeXLR-Verbindung

1= Masse/Schirm
2= (+)Plus-Phase
3= (-)Minus-Phase

Eingang Ausgang

UmeineXLR Verbindungunsymmetrischanzuschließen,

müssenPin1und3gebrücktwerden.

-

W W W . P S S O . D E

10

5

BEDIENUNG

Schalten Sie zunächst den Controller mit dem
Netzschalter auf der Rückseite ein. Der Schalter
leuchtet. Schalten Sie erst danach die
angeschlossenen Endstufen ein. Das Gerät
benötigt eine kurze Einstellphase und ist dann
betriebsbereit. Das Display zeigt in der oberen
Zeile den Produktnamen und in der unteren Zeile
den Namen der zuletzt gewählten
Benutzereinstellung (Preset).

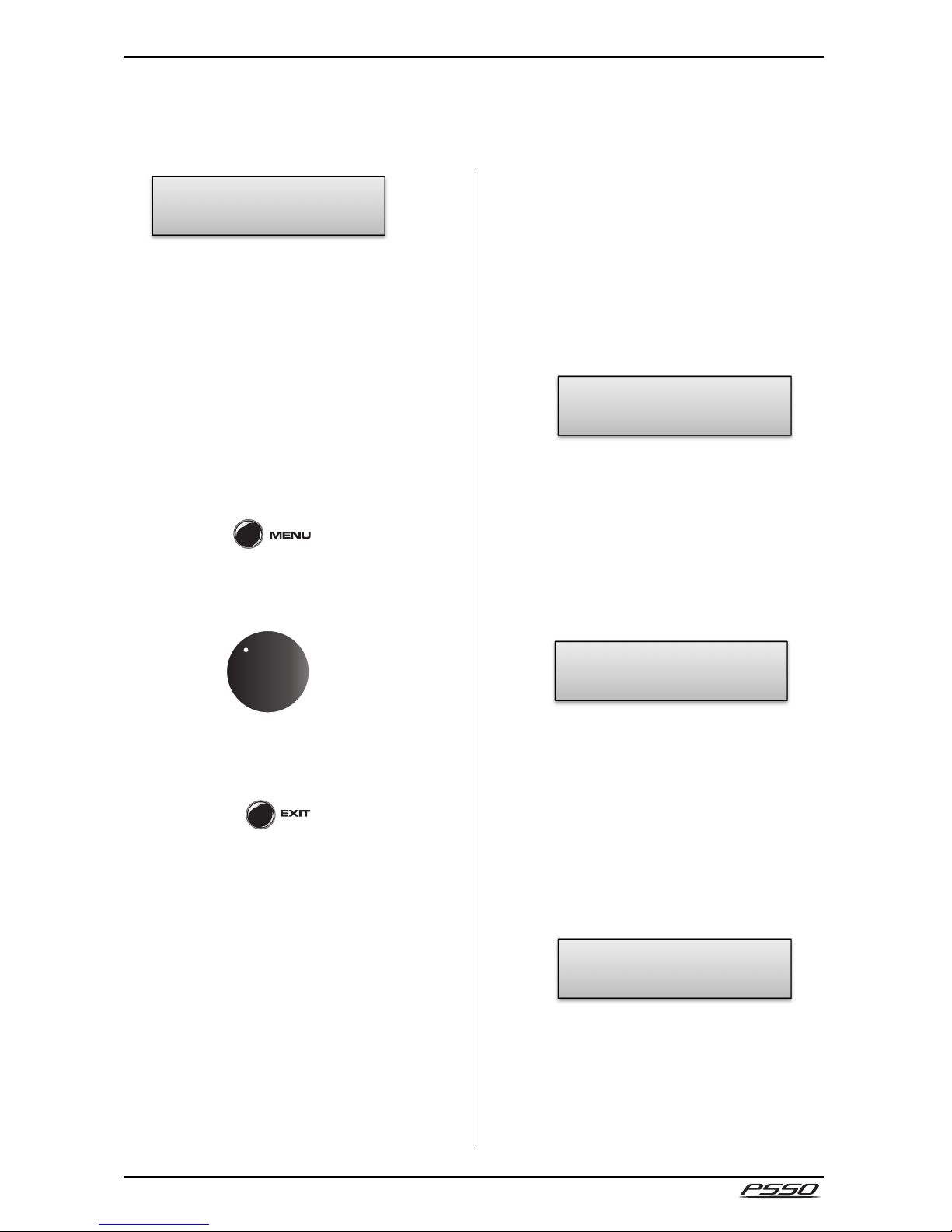

Grundeinstellungen im Hauptmenü
vornehmen

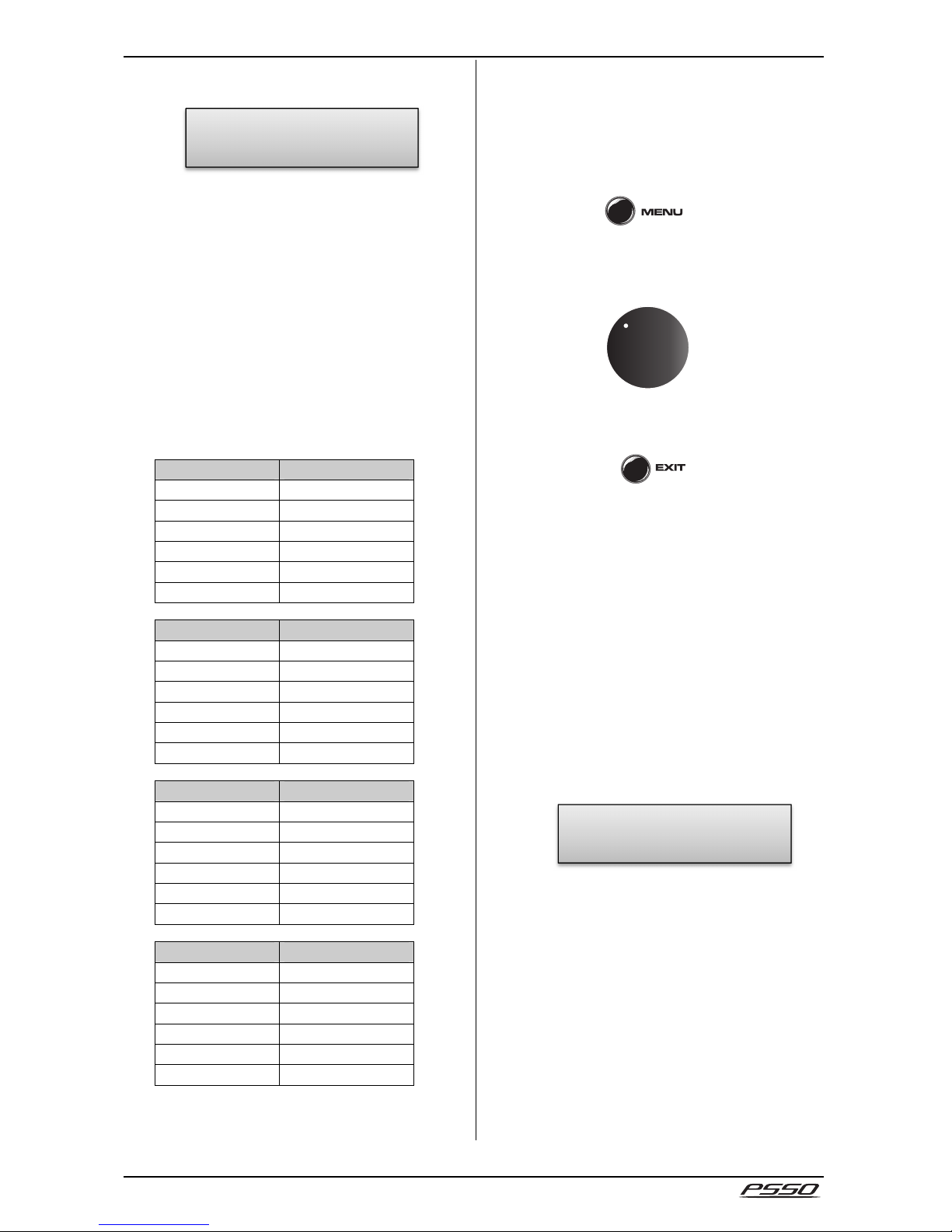

So rufen Sie das Menü auf

• Drücken Sie die Taste MENU.

• Wählen Sie den gewünschten Menüpunkt durch
wiederholtes Drücken der Taste MENU an.

• Drehen Sie das Druckrad, um Einstellungen
zu ändern.

• Drücken Sie das Rad, um Einstellungen
zu bestätigen und zu speichern.

• Drücken Sie die Taste EXIT, um den Einstell-
vorgang abzubrechen und das Einstellungs-
menü zu verlassen.

• 60 Sekunden nach der letzten Betätigung einer
Taste wird der Einstellvorgang automatisch
abgebrochen.

Benutzereinstellungen laden und
speichern

Im Festspeicher des Geräts können 80
verschiedene Benutzereinstellungen (Presets)
gespeichert werden. Diese Presets sind
überschreibbar und bleiben auch nach dem
Trennen von der Stromversorgung erhalten. Das
zuletzt geladene Preset ist automatisch nach dem
Anschluss ans Netz aktiv.

Preset laden

1

Rufen Sie den Menüpunkt Load auf, um ein
zuvor im Festspeicher gespeichertes Preset
zu laden.

2

Drehen Sie das Rad, um das gewünschte
Preset 1 bis 80 anzuwählen.

3

Drücken Sie das Rad, um Ihre Wahl zu
bestätigen.

Preset speichern

1

Rufen Sie den Menüpunkt Save auf, um
durchgeführte Einstellungen dauerhaft in den
Festspeicher zu speichern.

2

Wählen Sie den gewünschten Speicherplatz
1 bis 80 durch Drehen des Rads.

3

Drücken Sie das Rad, um Ihre Wahl zu
bestätigen. Ein zuvor an dieser Stelle
gespeichertes Preset wird dadurch über-
schrieben.

Presetnamen eingeben

Nach dem Speichern wird der Menüpunkt Set
Presetname wird aufgerufen, in dem Sie

aufgefordert werden einen Namen für das Preset
zu vergeben (max. 16 Zeichen).

1

Bewegen Sie das Rad auf und ab, um das
erste Zeichen einzugeben.

PSSO DXO26 PRO
PRESET

Load: 1
EMPTY PRESET

Save Preset ?
No/YES

Set Presetname:
_

W W W . P S S O . D E

11

2

Drücken Sie anschließend das Rad, um das
nächste Zeichen einzugeben, usw. bis Sie
alle Zeichen eingegeben haben.

3

Bei Bedarf kann mit der Taste DOWN
zurückgesprungen werden, um Zeichen zu
korrigieren. Zum Vorwärtsbewegen dann
wieder das Rad drücken.

4

Drücken Sie die Taste MENU, um Ihre
Einstellung zu bestätigen. Eine Abfrage
erscheint:

5

Drehen Sie das Rad und wählen Sie die
Einstellung YES, um den Presetnamen zu
speichern.

6

Drücken Sie das Rad, um Ihre Wahl zu
bestätigen. Das Display zeigt nun den
Presetnamen an.

...............................................................................

Sperrmodus

Um zu verhindern, dass während des Betriebs
versehentlich Änderungen im Einstellungsmenü
und Parametermenü vorgenommen werden, kann
der Sperrmodus aktiviert werden. Der
Sperrmodus lässt sich erst nach Eingabe eines
benutzerdefinierbaren Passworts aufheben.

Sperrmodus aktivieren

1

Rufen Sie den Menüpunkt Access Level
auf.

2

Drehen Sie das Rad und wählen Sie die
Einstellung Locked, um den Sperrmodus zu
aktivieren.

Der Menüpunkt Password wird aufgerufen. In der
Werkseinstellung des Geräts ist kein Passwort
vergeben. Es muss erst in Form von acht
Buchstaben eingegeben werden.

1

Bewegen Sie das Druckrad auf und ab, um

das erste Zeichen einzugeben.

2

Drücken Sie anschließend das Rad, um das

nächste Zeichen einzugeben, usw. bis Sie
alle Zeichen eingegeben haben.

3

Bei Bedarf kann mit der Taste DOWN zurück

gesprungen werden, um Zeichen zu

korrigieren. Zum Vorwärtsbewegen dann
wieder das Rad drücken.

4

Drücken Sie die Taste MENU, um Ihre

Einstellung zu bestätigen. Eine Abf

rage

erscheint. Drücken Sie erneut die Taste
MENU, um das Passwort zu speichern.

Sperrmodus deaktivieren

Beim Versuch eine Grundeinstellung oder
Parameter zu ändern zeigt das Display Locked.

1

Der Sperrmodus lässt sich wieder
aufzuheben, indem Sie zunächst das
Druckrad kurz drücken und dann drehen und
die Einstellung Unlocked wählen.

2

Der Menüpunkt Password wird aufgerufen.
Geben Sie das Passwort mit Hilfe des Rads
ein.

3

Drücken Sie abschließend das Rad. Es
können nun wieder Änderungen in den
Menüs vorgenommen werden.

..............................................................................

Versionen und Seriennummer
anzeigen

Die Seriennummer des Geräts, die aktuelle
Version der Software und Hardware sowie die IP­und MAC-Adresse lassen sich auf dem Display
darstellen.

1

Rufen Sie den Menüpunkt Version Info auf.
Das Display zeigt die Seriennummer (SN)
an.

2

Drücken Sie das Rad, um die Software­version anzuzeigen (SW).

3

Nächster Druck: Anzeige der
Hardwareversion (HW).

4

Nächster Druck: Anzeige der IP-Adresse.

5

Nächster Druck: Anzeige der MAC-Adresse.

Save Preset ?
No/YES

Access Level:
** Unlocked **

Set Password
_

Access Level:
*** Locked ***

Version Info
SN: 0000010008

W W W . P S S O . D E

12

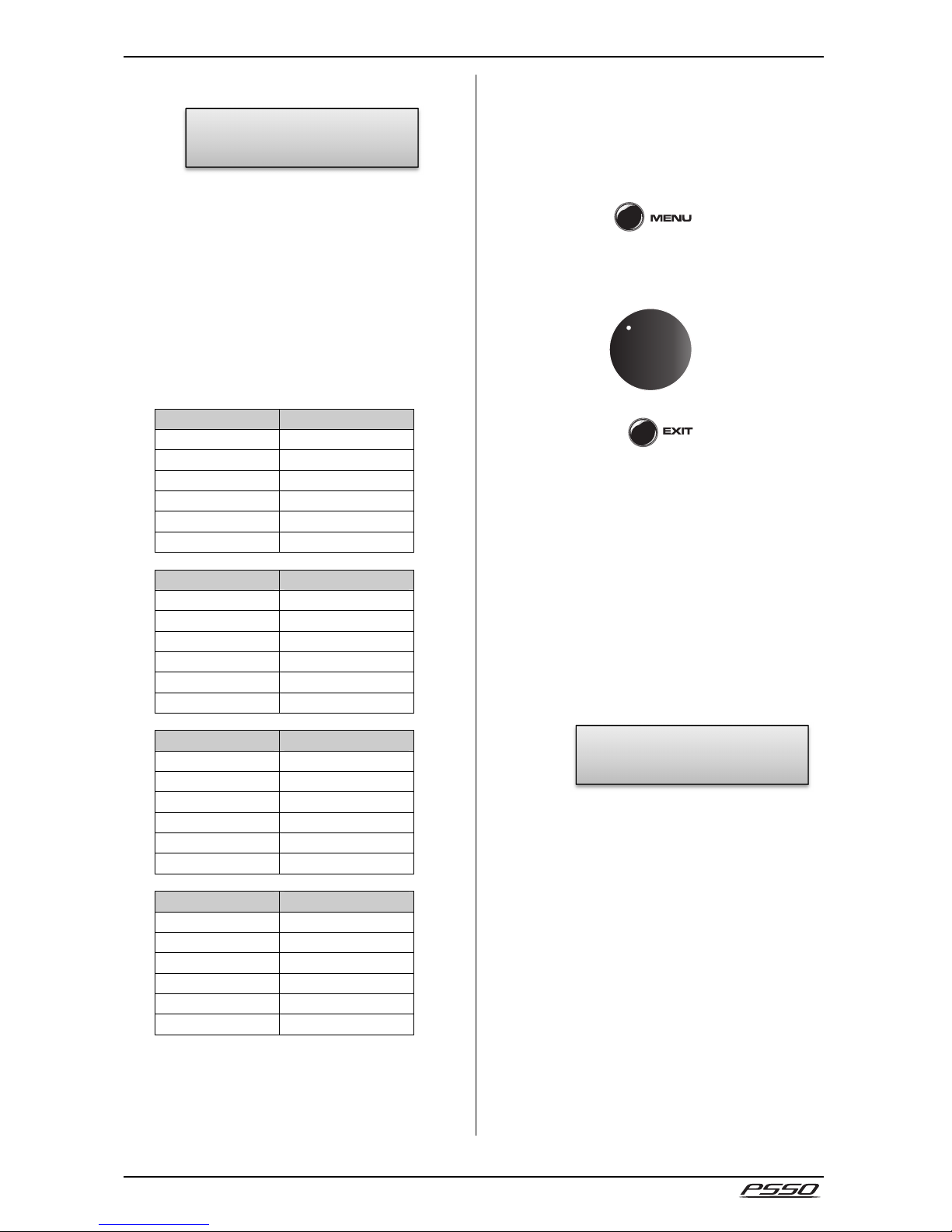

Betriebsart wählen (Routing)

In diesem Menüpunkt kann aus 4 voreingestellten
Betriebsarten gewählt werden. Als Grundein­stellung ist die Betriebsart Stereo 3-Way
eingestellt.
Bei Anwählen einer Stereobetriebsart werden die
Eingangskanäle A und B und die Ausgänge 1 und
2, 3 und 4 sowie 5 und 6 gekoppelt (Diese
Einstellung kann in den entsprechenden Menüs
geändert werden).

1

Rufen Sie den Menüpunkt Routing auf.

2

Drehen Sie das Rad, um eine Betriebsart zu
wählen.

3

Drücken Sie das Rad, um Ihre Wahl zu
bestätigen.

Betriebsart Mono 6-Way
Ausgang 1 Kanal A
Ausgang 2 Kanal A
Ausgang 3 Kanal A
Ausgang 4 Kanal A
Ausgang 5 Kanal A
Ausgang 6 Kanal A

Betriebsart Stereo 1-Way
Ausgang 1 Kanal A
Ausgang 2 Kanal B
Ausgang 3 Kanal A
Ausgang 4 Kanal B
Ausgang 5 Kanal A
Ausgang 6 Kanal B

Betriebsart Stereo 2-Way
Ausgang 1 Kanal A
Ausgang 2 Kanal B
Ausgang 3 Kanal A
Ausgang 4 Kanal B
Ausgang 5 Kanal A
Ausgang 6 Kanal B

Betriebsart Stereo 3-Way
Ausgang 1 Kanal A
Ausgang 2 Kanal B
Ausgang 3 Kanal A
Ausgang 4 Kanal B
Ausgang 5 Kanal A
Ausgang 6 Kanal B

Eingänge konfigurieren

Die Signale der Eingänge lassen sich bereits
bearbeiten, bevor sie auf die Ausgänge verteilt
werden.

So rufen Sie das Menü auf

• Drücken Sie die Taste CH UP.

• Wählen Sie den gewünschten Menüpunkt durch
wiederholtes Drücken der Taste UP an.

• Drehen Sie das Druckrad, um
Parameter zu ändern.

• Drücken Sie die Taste EXIT, um den Einstell-
vorgang abzubrechen und das Parametermenü
zu verlassen.

• 60 Sekunden nach der letzten Betätigung einer
Taste wird der Einstellvorgang automatisch
abgebrochen.

Änderungen von Parametern wirken sich sofort
auf die angeschlossenen Komponenten aus. Um
die Einstellungen dauerhaft zu erhalten, müssen
sie als Preset im Festspeicher des Geräts
gespeichert werden (Abschnitt Benutzerein­stellungen laden und speichern).

..............................................................................

Eingangskanäle koppeln

Als Grundeinstellung werden bei Anwählen einer
Stereobetriebsart im Hauptmenü die
Eingangskanäle A und B gekoppelt, wodurch sich
die nachfolgenden Parameter für beide Kanäle
gemeinsam einstellen lassen. Diese Einstellung
kann geändert werden.

1

Rufen Sie mit der Taste CH UP die Eingänge
auf.

2

Rufen Sie mit der Taste UP den Menüpunkt
In AB Link für diese Eingänge auf.

3

Durch Drehen des Rads kann zwischen On
(Kanäle gekoppelt) und Off (Kanäle
entkoppelt) umgeschaltet werden.

Routing:
Stereo 3-way

In AB Link:
On

W W W . P S S O . D E

13

Verstärkung bzw. Stummschaltung
einstellen

Der Lautstärkepegel (Gain) an den Eingängen
lässt sich im Bereich von -47,75 dB und +12 dB
anpassen.

1

Rufen Sie den Menüpunkt Gain auf.

2

Stellen Sie mit dem Rad die
Eingangsverstärkung (Gain) zwischen

-47,75 dB und +12 dB ein.
Orientieren Sie sich dabei an der

Eingangspegelanzeige. Optimal ist ein
Betriebspegel bis -6 mit gelegentlichen
Spitzen sodass die Anzeige LIMIT
aufleuchtet. Bei Übersteuerung leuchtet die
Anzeige CLIP. Reduzieren Sie die dann den
Eingangspegel entsprechend.

3

Mit der Einstellung Mute schalten Sie die
Eingänge stumm.

...............................................................................

Delay einstellen

Das Eingangssignal kann bis zu 2000 ms
verzögert werden. Dadurch können z. B. Laufzeit­unterschiede bei verschiedenen Lausprecher­abständen ausgeglichen werden.

1

Rufen Sie den Menüpunkt Delay auf.

2

Stellen Sie mit dem Rad die Verzögerung
zwischen 0 und 2000 ms ein.

Filter zuschalten

Dem Eingangssignal kann ein Tiefpass- oder
Hochpassfilter zugeschaltet werden.

1

Rufen Sie den Menüpunkt LowPass
(Tiefpass) bzw. HighPass (Hochpass) auf.

2

Stellen Sie durch Drehen des Rads die
Trennfrequenz zwischen 20 Hz und 20.000
Hz ein oder deaktivieren Sie das Filter mit
der Stellung Off. Drücken Sie das Rad, um
Ihre Wahl zu bestätigen.

3

Der Menüpunkt Type (Filtercharakteristik)
wird aufgerufen. Wählen Sie hier durch
Drehen des Rads aus der Liste eine der
verschiedenen Filtercharakteristiken
(Butterworth, Bessel, Linkwitz-Riley) mit
unterschiedlichen Flankensteilheiten.

4

Der Menüpunkt Enable wird aufgerufen.
Aktivieren Sie hier das Filter mit der Stellung
Enable oder deaktivieren Sie das Filter mit
Off.

..............................................................................

Equalizer einstellen

Zur klanglichen Bearbeitung der Eingangssignale
stehen zusätzlich zu dem Hoch- und
Tiefpassfilter, 10 parametrische Equalizer (PEQ 1
bis 10) zur Verfügung, die beliebig kombiniert
werden können.

1

Rufen Sie nacheinander die Menüpunkte
PEQ 1 bis 10 auf und wählen Sie mit dem
Rad eine der acht verschiedenen Filter­charakteristiken (Bell, Notch, High Shelf, Low
Shelf, Allpass, Band Pass, Hi Pass, Low
Pass).

In AB Gain

5.25dB

In AB Gain
Mute

In AB LowPass
Freq: 15500Hz

In AB LowPass
Type: LR 12dB

In AB LowPass
Enabled: On

In AB PEQ 1
Type: Bell

In AB Delay

0.100ms

W W W . P S S O . D E

14

In AB PEQ 1
Gain: -0.50dB

In AB Compr.:
Att.: 50ms

In AB Compr.:
Hold: 500ms

In AB Compr.:
Rel.: 1ms

2

Der Menüpunkt Enable wird aufgerufen.
Aktivieren Sie hier das Filter mit der Stellung
Enable oder deaktivieren Sie das Filter mit
Off.

3

Der Menüpunkt Freq (Frequenz) wird
aufgerufen. Stellen Sie hier durch Drehen
des Rads die Einsatzfrequenz, an der das
Filter arbeitet, zwischen 20 Hz und 20.000
Hz ein. Drücken Sie das Rad, um Ihre Wahl
zu bestätigen.

4

Der Menüpunkt Gain wird aufgerufen. Stellen
Sie durch Drehen des Rads den Pegel der
Frequenzbandsenkung oder -anhebung
zwischen -12 dB und 12 dB ein. Drücken Sie
das Rad, um Ihre Wahl zu bestätigen.

5

Der Menüpunkt Q (Güte) wird aufgerufen.
Stellen Sie hier durch Drehen des Rads die
Güte (Bandbreite) des Filters zwischen 0,10
und 25 ein. Drücken Sie das Rad, um Ihre
Wahl zu bestätigen.

...............................................................................

Eingangskompressor konfigurieren

Der Kompressor reduziert die Dynamik und
schwächt den Eingangspegel oberhalb einer
einstellbaren Schwelle ab. Die Aktivität des
Kompressors wird durch die LED LIMIT der
Pegelanzeige angezeigt.

1

Rufen Sie den Menüpunkt Compr(essor) auf.

2

Stellen Sie mit dem Rad die Einsatz­schwelle (Threshold) des Kompressors
zwischen -48 dBu und +24 dBu ein.

Wenn das Eingangssignal den eingestellten
Threshold-Punkt überschreitet, wird der
Kompressor aktiviert, und der Pegel des

Signalanteils über dem Threshold-Punkt wird
entsprechend den Attack-, Hold-, Release-
und Ratio-Einstellungen bearbeitet.

3

Drücken Sie das Rad, um Ihre Wahl zu
bestätigen. Der Menüpunkt Attack wird
aufgerufen.

4

Stellen Sie mit dem Druckrad die Ansprech­zeit (Attack) des Kompressors zwischen 1
und 10.000 ms ein.

Je kürzer die Attack-Phase, umso schneller
erreicht der Kompressor nach Überschreiten
des Threshold-Punkts das mit dem Ratio­Parameter angegebene Kompressions­verhältnis.

5

Drücken Sie das Rad, um Ihre Wahl zu
bestätigen. Der Menüpunkt Hold wird
aufgerufen.

6

Stellen Sie mit dem Druckrad die Hold-Zeit
des Kompressors zwischen 1 und 10.000 ms
ein.

Dieser Parameter gibt die Zeit vor, während
der der Kompressor weiterarbeitet, wenn der
Threshold-Punkt vom Eingangssignal bereits
unterschritten worden ist, d. h. die Über­gangsphase vom noch voll arbeitenden
Kompressor in die Release-Zeit.

7

Drücken Sie das Rad, um Ihre Wahl zu
bestätigen. Der Menüpunkt Release wird
aufgerufen.

8

Stellen Sie mit dem Rad die Freigabezeit
(Release) des Kompressors zwischen 1 und

10.000 ms ein.
Dies ist die Zeit, die der Kompressor nach

dem Unterschreiten des Schwellwerts
benötigt, um die Kompression wieder aufzu­heben.

In AB PEQ 1
Q: 0.90

In AB Compr.:
Thr.: 24.00dBU

In AB PEQ 1
Enabled: On

In AB PEQ 1
Freq: 24kHz

W W W . P S S O . D E

15

9

Drücken Sie das Rad, um Ihre Wahl zu
bestätigen. Der Menüpunkt Ratio wird
aufgerufen.

10

Stellen Sie mit dem Rad das Kompressions­verhältnis (Ratio) im Bereich von 1.20:1 bis

oo

ein.

Die Ratio-Einstellung legt fest, wie stark das
Signal komprimiert wird. Beispiel: Bei einer
Ratio-Einstellung von 2:1 wird ein Eingangs­signal, dessen Pegel 4 dB über dem
Schwellwert liegt, am Ausgang um 2 dB
gesenkt.

11

Drücken Sie das Rad, um Ihre Wahl zu
bestätigen. Der Menüpunkt Gain wird
aufgerufen.

12

Stellen Sie mit dem Rad den Laut­stärkepegel (Gain) an den Eingängen
zwischen -12 dB und +12 dB ein.

Wenn Sie ein Signal komprimieren, wird der
maximale Pegel reduziert. Da das Ziel der
Bearbeitung jedoch nicht in einer
Verminderung des Pegels, sondern einer
Verminderung der Dynamik besteht, sollte
der resultierende Pegelverlust mit der Gain­Funktion ausgeglichen werden.

...............................................................................

Eingangslimiter konfigurieren

Zur schnellen Begrenzung des Eingangssignals
auf einen eingestellten Pegel, bietet der Controller
einen Limiter. Dadurch werden die
angeschlossenen Endstufen und Lautsprecher vor
gefährlichen Signalspitzen geschützt. Der Limiter
reagiert auf die Spitzenwerte des
Eingangssignals. Während der Kompressor
jedoch oberhalb des Schwellwertes noch eine
vom eingestellten Kompressionsgrad abhängige
Erhöhung des Eingangspegels zulässt, legt der
Schwellwert des Limiters die absolute Obergrenze
des Eingangssignals fest (Kompressionsverhältnis

oo

:1. Die Aktivität des Limiters wird durch die LED

LIMIT der Pegelanzeige angezeigt.

1

Rufen Sie den Menüpunkt Limiter auf und
stellen Sie mit dem Druckrad die
Einsatzschwelle (Threshold) des Limiters
zwischen -48 dBu und +24 dBu ein.

In der Regel genügt es den Schwellwert auf
die Aussteuerungsgrenze der ange­schlossenen Endstufe einzustellen.

2

Drücken Sie das Rad, um Ihre Wahl zu
bestätigen. Der Menüpunkt Release wird
aufgerufen.

3

Stellen Sie mit dem Druckrad die Release­Zeit des Limiters zwischen 10 und 100 ms
ein. Die Release-Zeit ist die Zeit die der
Limiter nach Überschreiten des Threshold­Punkts benötigt, um den ursprünglichen
Pegel wieder zu erreichen.

..............................................................................

Ausgänge 1 bis 6 konfigurieren

Als Grundeinstellung werden bei Anwählen einer
Stereobetriebsart im Hauptmenü die Ausgänge 1
und 2, 3 und 4 sowie 5 und 6 gekoppelt, d. h. die
nachfolgenden Änderungen von Parametern
werden jeweils für beide Kanäle gemeinsam
eingestellt. Diese Einstellung kann geändert
werden.

1

Rufen Sie mit der Taste CH UP die
einzustellenden Ausgänge an.

2

Rufen Sie mit der Taste UP den Menüpunkt
Link für diese Ausgänge auf.

3

Durch Drücken des Rads kann zwischen On
(Kanäle gekoppelt) und Off (Kanäle
entkoppelt) umgeschaltet werden.

..............................................................................

Verstärkung bzw. Stummschaltung
einstellen

Der Lautstärkepegel (Gain) an den Ausgängen
lässt im Bereich -47,75 dB und +12 dB anpassen.
Eine durch den Kompressor verursachte
Pegelreduzierung kann dadurch zum Teil wieder
ausgeglichen werden.

OutAB Compr.:
Ratio: 1.20:1

In AB Limiter
Thr.: 24.00dBu

In AB Limiter
Rel.: 50

Out 12 Link:
On

Out 1 Gain

-47.50dB

OutAB Compr.:
Gain: -0.50dB

W W W . P S S O . D E

16

1

Rufen Sie den Menüpunkt Gain auf.

2

Stellen Sie durch Drehen des Rads den
Lautstärkepegel zwischen -47,75 dB und
+12 dB ein. Bei Übersteuerung leuchtet die
Anzeige CLIP. Reduzieren Sie die dann
Lautstärke entsprechend.

3

Mit der Einstellung Mute schalten Sie die
Ausgänge stumm.

...............................................................................

Signalanteile der Eingangskanäle A
und B einstellen (Mixer)

Der Signalanteil der Eingangskanäle A und B an
den Ausgängen lässt sich regulieren. Dazu
müssen die Ausgänge im Stereobetrieb
entkoppelt oder eine Monobetriebsart eingestellt
sein. Andernfalls lässt sich dieser Menüpunkt
nicht aufrufen.

1

Rufen Sie den Menüpunkt Mixer auf.

2

Stellen Sie zunächst durch Drehen des Rads
den Signalanteil von Kanal A zwischen -24
dB und 0 dB ein oder schalten Sie ihn
komplett aus mit der Stellung Off. Drücken
Sie das Rad, um Ihre Wahl zu bestätigen.

3

Stellen Sie dann den Signalanteil der
anderen Kanäle ein.

...............................................................................

Delay einstellen

Jedes Ausgangssignal kann bis zu 2000 ms
verzögert werden. Dadurch können z. B.
Laufzeitunterschiede bei verschiedenen
Lausprecher abständen ausgeglichen werden. Ist
in dem zugewiesenen Eingangssignal bereits eine
Verzögerung eingestellt, addieren sich die Zeiten.

1

Rufen Sie den Menüpunkt Delay auf.

2

Stellen Sie mit dem Rad die Verzögerung
zwischen 0 und 2000 ms ein.

Filter zuschalten

Um den angeschlossenen Lautsprechern nur die
Signalanteile zuzuführen, für deren Wiedergabe
sie spezialisiert sind, lässt sich für jeden Ausgang
ein Tiefpass- oder Hochpassfilter zuschalten und
so das Signal zwischen den Basslautsprechern
und den Mittelhochtonlautsprechern aufteilen.

1

Rufen Sie den Menüpunkt LowPass (Tief­pass) bzw. HighPass (Hochpass) auf.

2

Stellen Sie durch Drehen des Rads die
Trennfrequenz zwischen 20 Hz und 20.000
Hz ein oder deaktivieren Sie das Filter mit
der Stellung Off. Drücken Sie das Rad, um
Ihre Wahl zu bestätigen.

3

Der Menüpunkt Type (Filtercharakteristik)
wird aufgerufen. Wählen Sie hier durch
Drehen des Rads aus der Liste eine der
verschiedenen Filtercharakteristiken
(Butterworth, Bessel, Linkwitz-Riley) mit
unterschiedlichen Flankensteilheiten.

4

Der Menüpunkt Enable wird aufgerufen.
Aktivieren Sie hier das Filter mit der Stellung
Enable oder deaktivieren Sie das Filter mit
Off.

Out 1 Gain
Mute

Out 1 Delay
0 ms

Out 1 Highpass
Freq.: 20000Hz

Out 1 Highpass
Type: LR 24dB

Out 1 Highpass
Enabled: On

Out 1 Mixer:
Input A -1.25dB

W W W . P S S O . D E

17

Equalizer einstellen

Zur klanglichen Bearbeitung der Eingangssignale
stehen zusätzlich zu dem Hoch- und
Tiefpassfilter, 10 parametrische Equalizer PEQ 1
bis 10 zur Verfügung, die beliebig kombiniert
werden können.

1

Rufen Sie nacheinander die Menüpunkte
PEQ 1 bis 10 auf und stellen Sie mit dem die
Einsatzfrequenz, an der das Filter arbeitet,
zwischen 20 Hz und 20.000 Hz ein. Drücken
Sie das Rad, um Ihre Wahl zu bestätigen.

2

Der Menüpunkt Gain wird aufgerufen. Stellen
Sie durch Drehen des Rads den Pegel der
Frequenzbandsenkung oder -anhebung
zwischen -12 dB und 12 dB ein. Drücken Sie
das Rad, um Ihre Wahl zu bestätigen.

3

Der Menüpunkt Q (Güte) wird aufgerufen.
Stellen Sie hier durch Drehen des Rads die
Güte (Bandbreite) des Filters zwischen 0,10
und 25 ein. Drücken Sie das Rad, um Ihre
Wahl zu bestätigen.

4

Der Menüpunkt Type (Filtercharakteristik)
wird aufgerufen. Wählen Sie hier durch
Drehen des Rads aus der Liste eine der acht
verschiedenen Filtercharakteristiken (Bell,
Notch, High Shelf, Low Shelf, Allpass, Band
Pass, Hi Pass, Low Pass).

5

Der Menüpunkt Enable wird aufgerufen.
Aktivieren Sie hier das Filter mit der Stellung
Enable oder deaktivieren Sie das Filter mit
Off.

Ausgangskompressor konfigurieren

Der Kompressor reduziert die Dynamik und
schwächt den Eingangspegel oberhalb einer
einstellbaren Schwelle ab. Die Aktivität des
Kompressors wird durch die LED LIMIT der
Pegelanzeige angezeigt.

1

Rufen Sie den Menüpunkt Compr(essor) auf
und stellen Sie mit dem Druckrad die Einsatz
schwelle (Threshold) des Kompressors
zwischen -48 dBu und +24 dBu ein.

Wenn das Ausgangssignal den eingestellten
Threshold-Punkt überschreitet, wird der
Kompressor aktiviert, und der Pegel des
Signalanteils über dem Threshold-Punkt wird
entsprechend den Attack-, Hold-, Release-
und Ratio-Einstellungen bearbeitet.

2

Drücken Sie das Rad, um Ihre Wahl zu
bestätigen. Der Menüpunkt Attack wird
aufgerufen.

3

Stellen Sie mit dem Rad die Ansprechzeit
(Attack) des Kompressors zwischen 1 und

10.000 ms ein.
Je kürzer die Attack-Phase, umso schneller

erreicht der Kompressor nach Überschreiten
des Threshold-Punkts das mit dem Ratio­Parameter angegebene Kompressions­verhältnis.

4

Drücken Sie das Rad, um Ihre Wahl zu
bestätigen. Der Menüpunkt Hold wird
aufgerufen.

5

Stellen Sie mit dem Rad die Hold-Zeit des
Kompressors zwischen 1 und 10.000 ms ein.

Dieser Parameter gibt die Zeit vor, während
der der Kompressor weiterarbeitet, wenn der
Threshold-Punkt vom Eingangssignal bereits
unterschritten worden ist, d. h. die Über­gangsphase vom noch voll arbeitenden
Kompressor in die Release-Zeit.

6

Drücken Sie das Rad, um Ihre Wahl zu
bestätigen. Der Menüpunkt Release wird
aufgerufen.

Out 1 PEQ 1
Freq.: 20Hz

Out 1 PEQ 1
Q: 1.00

Out 1 PEQ 1
Enabled: On

Out 1 Compr.:
Att.: 1ms

Out 1 Compr.:
Thr.: 12.00dBu

Out 1 PEQ 1
Type: Bell

Out 1 PEQ 1
Gain: 0.25dB

Out 1 Compr.:
Hold: 500ms

W W W . P S S O . D E

18

7

Stellen Sie mit dem Druckrad die Freigabe­zeit (Release) des Kompressors zwischen 1
und 10.000 ms ein.

Dies ist die Zeit, die der Kompressor nach
dem Unterschreiten des Schwellwerts
benötigt, um die Kompression wieder aufzu­heben.

8

Drücken Sie das Rad, um Ihre Wahl zu
bestätigen. Der Menüpunkt Ratio wird
aufgerufen.

9

Stellen Sie mit dem Druckrad das
Kompressionsverhältnis (Ratio) im Bereich

von 1.20:1 bis

oo

ein.

Die Ratio-Einstellung legt fest, wie stark das
Signal komprimiert wird. Beispiel: Bei einer
Ratio-Einstellung von 2:1 wird ein Eingangs­signal, dessen Pegel 4 dB über dem
Schwellwert liegt, am Ausgang um 2 dB
gesenkt.

10

Drücken Sie das Rad, um Ihre Wahl zu
bestätigen. Der Menüpunkt Gain wird
aufgerufen.

11

Stellen Sie mit dem Druckrad den Laut­stärkepegel (Gain) an den Ausgängen
zwischen -12 dB und +12 dB ein.

Wenn Sie ein Signal komprimieren, wird der
maximale Pegel reduziert. Da das Ziel der
Bearbeitung jedoch nicht in einer
Verminderung des Pegels, sondern einer
Verminderung der Dynamik besteht, sollte
der resultierende Pegelverlust mit der Gain­Funktion ausgeglichen werden.

Ausgangslimiter konfigurieren

Der Limiter begrenzt das Ausgangssignals auf
einen eingestellten Pegel. Dadurch werden die
angeschlossenen Endstufen und Lautsprecher vor
gefährlichen Signalspitzen geschützt. Der Limiter
reagiert auf die Spitzenwerte des Signals.
Während der Kompressor jedoch oberhalb des
Schwellwertes noch eine vom eingestellten
Kompressionsgrad abhängige Erhöhung des
Ausgangspegels zulässt, legt der Schwellwert des
Limiters die absolute Obergrenze des
Ausgangssignals fest (Kompressionsverhältnis

oo

:1. Die Aktivität des Limiters wird durch die LED

LIMIT der Pegelanzeige angezeigt.

1

Rufen Sie den Menüpunkt Limiter auf und
stellen Sie mit dem Rad die Einsatzschwelle
(Threshold) des Limiters zwischen -48 dBu
und +24 dBu ein.

In der Regel genügt es den Schwellwert auf
die Aussteuerungsgrenze der ange­schlossenen Endstufe einzustellen.

2

Drücken Sie das Rad, um Ihre Wahl zu
bestätigen. Der Menüpunkt Release wird
aufgerufen.

3

Stellen Sie mit dem Rad die Release-Zeit
des Limiters zwischen 10 und 100 ms ein.
Die Release-Zeit ist die Zeit die der Limiter
nach Überschreiten des Threshold-Punkts
benötigt, um den ursprünglichen Pegel
wieder zu erreichen.

..............................................................................

Phasenlage korrigieren

Tritt in der Signalübertragung eine
Phasendrehung auf, kann sie kompensiert
werden.

1

Rufen Sie den Menüpunkt Phase auf.

2

Durch Drücken des Rads kann zwischen
Normal (Ausgangssignal und Eingangssignal
phasengleich) und Inverted (Ausgangssignal
gegenüber dem Eingangssignal um 180°
gedreht) umgeschaltet werden.

Out 1 Compr.:
Rel.: 1ms

Out 1 Compr.:
Gain: 0.25dB

Out 1 Compr.:
Ratio: 1.20:1

Out 1 Limiter
Rel.: 10

Out 12 Phase:
Normal

Out 1 Limiter
Thr.: 24.00dBu

W W W . P S S O . D E

19

6

STEUERSOFTWARE

Die mitgelieferte Steuersoftware ist ein intuitiv bedienbares Programm zur Fernsteuerung der DXO-26
PRO und weiteren Modellen. Mit der Steuersoftware erstellen Sie schnell und einfach Programme (Presets)

für Ihre Lautsprechersysteme ähnlich den Menüeinstellungen am Gerät, jedoch ist die Darstellung erheblich
übersichtlicher. Die Filtereinstellungen lassen sich grafisch per Maus durchführen und die resultierenden
Frequenz- und Phasenverläufe werden als Kurven angezeigt. Alle Funktionen und Einstellungen können mit
der Steuersoftware geladen, editiert und auf dem Computer gespeichert oder in den internen Speicher der
abgelegt werden. Die Software ist lauffähig auf Windows XP, Vista und 7 sowie auf Mac OS X 10.5.8.

..............................................................................................................................................................................

Installation

Legen Sie die Installations-CD in das Laufwerk Ihres Computers ein. Nach dem
Einlesevorgang startet die automatische Installationsroutine. Falls nicht, führen Sie
auf der CD-ROM die entsprechende Installationsdatei für Ihr Betriebssystem aus.
Folgen Sie nun den Anweisungen des Installationsprogramms. Ältere Versionen
werden automatisch entfernt; es ist nicht notwendig, diese vorher zu deinstallieren.

• Um die Steuersoftware zu installieren, müssen Sie ggf. als Administrator oder als Benutzer mit
Administratorrechten auf Ihrem Betriebssystem angemeldet sein.

• Wenn Sie das Installationspaket aus dem Internet heruntergeladen haben, müssen Sie es für eine
ordnungsgemäße Installation entpacken.

• Treiber und Software werden konstant weiterentwickelt, daher können Installationsanzeigen und

-vorgänge leicht von denen in dieser Bedienungsanleitung abweichen. Wir empfehlen Ihnen von
Zeit zu Zeit die Seite

www.psso.de zu prüfen, um Updates und weitere Neuerungen herunterladen

zu können.

W W W . P S S O . D E

20

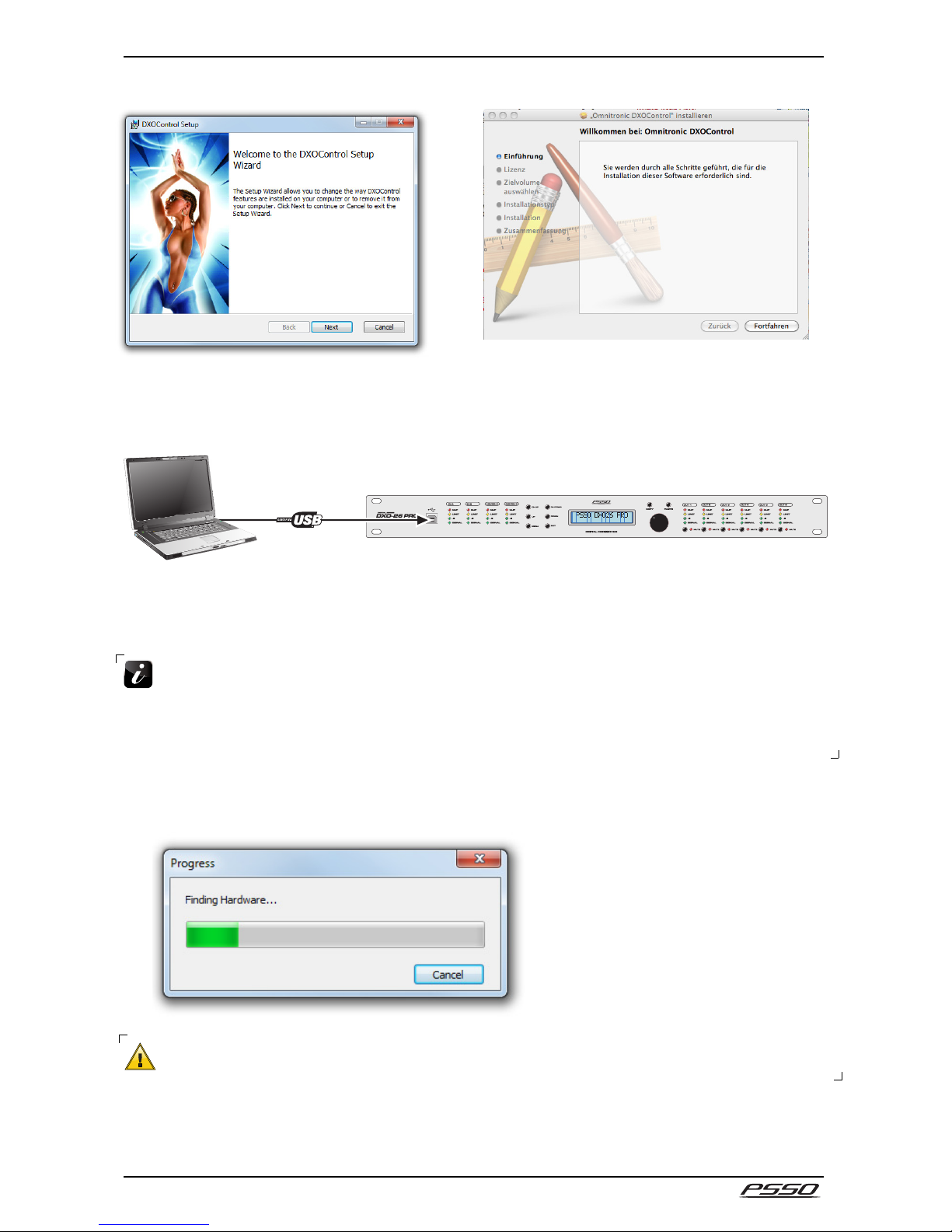

Installationsanzeigen Windows und Mac OS X

..............................................................................................................................................................................

Gerät zum ersten Mal anschließen

1

Verbinden Sie den USB-Anschluss des Geräts über das mitgelieferte USB-Verbindungskabel mit Ihrem
Computer. Windows informiert Sie mit einem Dialog über die Installation der Gerätetreibersoftware.

• Ein passender Treiber für die korrekte Anbindung über die USB-Schnittstelle wurde bei der
Softwareinstallation automatisch mitinstalliert. Sobald das Gerät mit einem Computer verbunden
ist, wird die USB-Schnittstelle erkannt und kann verwendet werden.

• Alternativ zu einer USB-Verbindung kann das Gerät auch über seine LAN-Schnittstelle an den
Computer angeschlossen werden.

2

Starten Sie nach dem Anschließen die Software. Das Programm stellt nun eine Verbindung mit dem
Gerät her. Danach wird das Hauptfenster angezeigt.

Wurde das Programm bereits vor dem Anschließen gestartet, muss es beendet und erneut gestartet
werden, sonst wird das Gerät nicht erkannt und das Programm wird im Demomodus ausgeführt.

W W W . P S S O . D E

21

Bedienelemente der Software

Geräteeinstellungen

Hauptfenster

Trennfrequenzmenü

Eingangskanäle A und B

Ausgangskanäle 1 bis 6

Preset-Einstellungen

Geräteverbindung

Gain-Einstellung

Kanalkopplung

Stummschaltung

W W W . P S S O . D E

22

7

UPDATES

Da die Software konstant weiterentwickelt wird, werden auch nach dem Kauf immer wieder neue Funktionen
hinzugefügt. Prüfen Sie von Zeit zu Zeit www.psso.de, um weitere Informationen hierüber zu erhalten.

Die interne Software (Firmware) des Geräts lässt sich ebenfalls aktualisieren. Dadurch können Sie auch
nach dem Kauf neue Funktionen in das Gerät integrieren und eventuell auftretende Fehler beseitigen. Wir
empfehlen Ihnen, immer die aktuellste Version in Ihr Gerät zu laden, um so die größtmögliche Funktionalität
verfügbar zu haben. Um zu überprüfen, mit welcher Firmwareversion das Gerät arbeitet, lesen Sie im Kapitel

6. Grundeinstellungen im Hauptmenü vornehmen.

..............................................................................................................................................................................

8

REINIGUNG UND WARTUNG

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!

Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service­arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschluss­leitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

Sicherungswechsel

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden.

Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen). Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schrauben-

dreher.

Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

LEBENSGEFAHR!

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

W W W . P S S O . D E

23

9

TECHNISCHE DATEN

DXO-26 PRO

Spannungsversorgung: 230 V AC, 50 Hz
Gesamtanschlusswert: 10 W
Analogeingänge: 2 x XLR, symmetrisch
Maximaler Eingangspegel: +22 dBu
Eingangsimpedanz: 10 kΩ
Dynamikbereich: 118 dBA
Digitaleingang: 1 x AES/EBU (XLR)
Eingangsimpedanz: 110 Ω
Ausgänge: 6 x XLR, symmetrisch
Ausgangsimpedanz: 50 Ω (elektronisch symmetriert)
Ausgangsempfindlichkeit: -50 bis +12 dB
Maximaler Ausgangspegel: +12 dBu
Dynamikbereich: 114 dBA
Frequenzgang: 10 Hz bis 40 kHz
Samplingfrequenz: 65 kHz
Klirrfaktor: 0,005 %
Filtertypen: Bessel, Butterworth oder Linkwitz-Riley
Slopes: 6, 12, 18 oder 24 dB/Oktave
Trennfrequenz: 20 bis 20000 Hz
Delay: 0 bis 2000 ms (Ein-/Ausgänge)
Kommunikation: LAN (TCP/IP), USB Typ B
Maße (BxTxH): 482 x 44 x 223 mm
Gewicht: 4 kg

W W W . P S S O . D E

24

1

INTRODUCTION

Thank you for having chosen a PSSO digital loudspeaker management system. If you follow the instructions
given in this manual, we are sure that you will enjoy this device for a long period of time. Please keep this
manual for future needs.

Every person involved with the installation, operation and maintenance of this device has to

• be qualified

• follow the instructions of this manual

• consider this manual to be part of the total product

• keep this manual for the entire service life of the product

• pass this manual on to every further owner or user of the product

• download the latest version of the user manual from the Internet

..............................................................................................................................................................................

2

SAFETY INSTRUCTIONS

This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.

Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not
accept liability for any resulting defects or problems.

For your own safety, please read this user manual carefully before you initially start-up.

>>

You can find the latest update of this user manual in the Internet under: www.psso.de

>>

CAUTION!

Keep this device away from raind and moisture!

For this user manual, DXO Control was used with version 3.1.3. Please check

www.psso.de from time to time for updates.

CAUTION!

Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric
shock when touching the wires!

W W W . P S S O . D E

25

Unpacking

Please make sure that there are no obvious transport
damages. Should you notice any damages on the
connection panel or on the casing, do not take the
speaker system into operation and immediately consult
your local dealer.

Protection Class

This device falls under protection class I. The power
plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the
same as stated on the device. Wrong voltages or power
outlets can lead to the destruction of the device and to
mortal electrical shock. Always plug in the power plug
least. The power plug must always be inserted without
force. Make sure that the plug is tightly connected with
the outlet. Never let the power cord come into contact
with other cables! Handle the power cord and all
connections with the mains with particular caution!
Never touch them with wet hands, as this could lead to
mortal electrical shock.

Power Cord

Never modify, bend, strain mechanically, put pressure
on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power
cord damages, fire or mortal electrical shock. The cable
insert or the female part in the device must never be
strained. There must always be sufficient cable to the
device. Otherwise, the cable may be damaged which
may lead to mortal damage. Make sure that the power
cord is never crimped or damaged by sharp edges.
Check the device and the power cord from time to time.
If extension cords are used, make sure that the core
diameter is sufficient for the required power
consumption of the device. All warnings concerning the
power cords are also valid for possible extension cords.
Always disconnect from the mains, when the device is
not in use or before cleaning it. Only handle the power
cord by the plug. Never pull out the plug by tugging the
power cord. Otherwise, the cable or plug can be
damaged leading to mortal electrical shock. If the power
plug or the power switch is not accessible, the device
must be disconnected via the mains.
If the power plug or the device is dusty, the device must
be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation
which may lead to mortal electrical shock. More severe
dirt in and at the device should only be removed by a
specialist.

Liquids

There must never enter any liquid into power outlets,
extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of
liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was
exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if
the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.

Foreign Objects

There must never be any objects entering into the
device. This is especially valid for metal parts. If any
metal parts like staples or coarse metal chips enter into
the device, the device must be taken out of operation
and disconnected immediately. Malfunction or short­circuits caused by metal parts may cause mortal
injuries.

Prior to Switching on

Before the unit is switched on all faders and volume
controls have to be set to zero or minimum position.
Turn the amplifier on last and off first!

Children

Keep away children and amateurs!
Maintenance and Service

There are no serviceable parts inside the speaker
system. Maintenance and service operations are only to
be carried out by authorized dealers!

..............................................................................................................................................................................

W W W . P S S O . D E

26

3

OPERATING DETERMINATIONS

The DXO-26 PRO controller is a digital loudspeaker management system designed for professional live
and studio applications. For convenient control of the unit via a computer a software program is supplied on
CD-ROM. The unit features two analog inputs and six analog outputs designed as balanced XLR
connectors. Additionally, a digital AES/EBU XLR connector is provided.

Power

The controller is only allowed to be operated with an
alternating current of 230 V AC, 50 Hz and was
designed for indoor use only.

Installation

Do not shake the device. Avoid brute force when
installing or operating the device. When choosing the
installation spot, please make sure that the device is
not exposed to extreme heat, moisture or dust. There
should not be any cables lying around. You endanger
your own and the safety of others!

Admissible Temperatures

The ambient temperature must always be between -5°
C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters. The relative humidity
must not exceed 50 % with an ambient temperature of
40° C. This device must only be operated in an altitude
between -20 and 2000 m over NN.

Transport

Please use the original packaging if the device is to be
transported.

Cleaning

Never use solvents or aggressive detergents in order to
clean the device! Rather use a soft and damp cloth.

Operation

Operate the device only after having familiarized with its
functions. Do not permit operation by persons not
qualified for operating the device. Most damages are
the result of unprofessional operation!

Serial Barcode

Never remove the serial barcode from the device as
this would make the guarantee void.

Modifications and Guarantee

Please note that damages caused by manual
modifications on the device or unauthorized operation
by unqualified persons are not subject to warranty. If
this device will be operated in any way different to the
one described in this manual, the product may suffer
damages and the guarantee becomes void.
Furthermore, any other operation may lead to dangers
like short-circuit, burns, electric shock, etc.

..............................................................................................................................................................................

W W W . P S S O . D E

27

4

OPERATING ELEMENTS AND
CONNECTIONS

Front Panel

USB port

For connecting a computer.

LED level meter inputs A and B

4-digit level indication for the analog XLR
inputs and the digital AES/EBU inputs of
channel A and B.

• The orange LED LIMIT lights up when the
headroom is reached.

• The red LED CLIP lights in case of overload.

Operating buttons

[CH UP] and [CH DOWN]: Select the inputs

channel A and B and the outputs 1 to 6 to be
adjusted.

[UP] and [DOWN]: For selecting menu
points.

[MENU]: For calling the setup menu.

[EXIT]: To abort the setting procedure and

exit the menus.

LCD

Shows the name of the preset and the
operating mode as well as all menu items
and setting options.

Buttons COPY and PASTE

To copy and paste menu settings (future
fuctions; not available with the current
firmware).

Data wheel

To adjust the parameters for the selected
menu item.

LED level meter outputs 1 to 6

4-digit level indication for the outputs 1 to 6.

• The orange LED LIMIT lights up when an
output is limited by the limiter.

• The red LED CLIP lights in case of overload.

Selector switches MUTE with LED

For muting the outputs 1 to 6. Press to
activate the muting. The corresponding red
LED lights.

W W W . P S S O . D E

28

Rear Panel

Power on/off with indicator

Power input

Used to plug in the supplied power cord.

Fuse holder

Only replace the fuse when the device is
disconnected from mains. Only use fuses of
the same rating and power. The correct fuse
value is specified on the rear panel.

Analog line outputs 1 to 6

Balanced XLR jacks for connecting PA
amplifiers.

Ethernet port

For connecting a computer.

Digital ASE/EBU connector

XLR jack for connecting a digital audio
signal.

Analog line inputs channel A and B

Balanced XLR jacks for connecting the signal
source (e.g. preamplifier, mixer).

W W W . P S S O . D E

29

4

SETTING INTO OPERATION

Rack installation

Install the unit on a plane surface or in your rack. For 19" (483 mm) rack installation, 1 unit is required. When
mounting the unit into the rack, please make sure that there is enough space around the device so that the
heated air can be passed on. Steady overheating will damage your device. You can fix the unit with four
screws M6 in the rack.

Connecting Audio Devices

Disconnect the DXO-26 PRO from the mains and switch off the units to be connected before
making or changing the connections.

1

The XLR inputs and outputs can be connected both balanced and unbalanced. Balanced cables
provide +6 dB more output and guarantee a better protection against interference in case of long cable
runs.

2

Connect the signal source (e.g. preamplifier, mixer) to the input jacks INPUT A and B. There are two
analog connectors and one digital ASE/EBU connector provided.

3

Connect the PA amplifiers to the output jacks OUTPUT 1 to 6.

4

Connect the power supply unit to the power input jack and the mains plug to a mains outlet. Thus the
unit is powered on and is in standby mode. By disconnecting the unit from the mains it can be switched
off.

..............................................................................................................................................................................

XLR connection

..............................................................................................................................................................................

Power cable configuration

Cable

Pin International

Brown Live L
Blue Neutral N
Yellow/Green Earth

The earth has to be connected! If the device will be directly connected with the local power supply network, a
disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical
installation. The device must only be connected with an electric installation carried out in compliance with the IEC
standards. The electric installation must be equipped with a Residual Current Device (RCD) with a maximum fault current
of 30 mA.

2

1

3

1

2

3

BalancedusewithXLRconnectors

1=Ground/Shield
2=Hot(+)
3=Cold(-)

Forunbalancedusepin1andpin3havetobebridged

Input Output

W W W . P S S O . D E

30

5

OPERATION

Prior to switching on the PA amplifiers connected,
switch on the controller with the power switch on
the rear. The switch will light up. The unit requires
a short initialization process and is then ready for
operation. In the lower line of the display the
name of the preset selected last will be indicated.

Basic Settings in the Setup Menu

To access the setup menu

• Press MENU.

• Press MENU repeatedly to select the desired
menu item.

• Turn the data wheel to change a setting.

• Press the wheel once to confirm your

selection.

• Press EXIT to abort the setting procedure and to
exit the setup menu.

• 60 seconds after the last actuation of a button

the setting procedure will also be cancelled
automatically.

Loading and Saving User Presets

In the EEPROM of the unit 80 different user
presets can be saved. These presets can be
overwritten and are kept after disconnecting the
unit from the mains. The preset last called is
automatically active when connecting the unit to
the mains.

To load a preset

1

To load a preset saved before in the
EEPROM call menu item Load.

2

Select the desired preset 1 to 80 by turning
the wheel

3

Press the wheel to confirm your selection.

To save a preset

1

To save current adjustments in a preset in
the EEPROM for permanent use call menu
item Save.

2

Select the desired storage place 1 to 30 by
turning the wheel.

3

Press the control to confirm your selection.
Thus, a preset stored here before is
overwritten.

To set a preset name

After saving, the menu item Set Presetname is
called where a name for the preset can be
entered (max. 16 characters).

1

Turn the wheel up and down to enter the first
character.

2

Then press the wheel, to enter the next
character, etc. until all characters are
entered.

3

If necessary, you can go backwards with the
button DOWN to revise characters. Then
press the wheel again to move forward.

PSSO DXO26 PRO
PRESET

Load: 1
EMPTY PRESET

Save Preset ?
No/YES

Set Presetname:
_

W W W . P S S O . D E

31

4

Press MENU to confirm your setting. The
display indicates a confirmation screen:

5

Turn the wheel and select YES to save the
preset name.

6

Press the wheel to confirm your selection.
On the display, the preset name will now be
indicated.

...............................................................................

Lock Mode

To prevent accidental change in the setting menu
and parameter menu during operation, it is
possible to activate the lock mode. The lock
affects all menu items. To deactivate the lock
mode a user-definable must be entered.

To activate the lock mode

1

Call menu item Access Level.

2

Turn the wheel and select Locked to activate
the lock mode.

The menu item Password is called. As a basic
setting, there is no factory-set password. You may
enter any combination of 8 characters.

1

Turn the wheel up and down to enter the first
character.

2

Then press the wheel, to enter the next
character, etc. until all characters are
entered.

3

If necessary, you can go backwards with the
button DOWN to revise characters. Then
press the wheel again to move forward.

4

Press MENU to confirm your setting. The

display indicates a confirmation screen.
Once again press MENU to save the
password.

To Deactivate the Lock Mode

At the attempt to change a setting in the setup
menu or parameter menu the display will indicate
*** Locked ***.

1

The lock mode can be deactivated, firstly by
pressing the wheel and then by turning it to
select ** Unlocked **.

2

The menu item Password is called. Enter the
password by means of the wheel.

3

Finally, press the wheel. Now you can
change settings in the menus again.

..............................................................................

Indicating Versions and Serial Number

The unit’s serial number, its current software and
hardware version as well as its IP and MAC
address can be indicated on the display.

1

Call menu item Version Info. The display
indicates the serial number (SN).

2

Press the wheel to indicate the software
version (SW).

3

Next actuation: indication of the hardware
version (HW).

4

Next actuation: indication of the IP address.

5

Next actuation: indication of the MAC
address.

Access Level:
** Unlocked **

Set Password
_

Version Info
SN: 0000010008

Access Level:
*** Locked ***

W W W . P S S O . D E

32

Selecting the Operating Mode (Routing)

In this menu item you can choose from 4 preset
operating modes. As a basic setting the operating
mode Stereo 3-way is selected.
When selecting a stereo operating mode the input
channels A and B and the outputs 1 and 2, 3 and
4, and 5 and 6 will be linked (this setting can be
changed in the respective menus).

1

Call menu item Routing.

2

Turn the data wheel to select an operating
mode.

3

Press the wheel to confirm your selection.

Operating Mode Mono 6-Way

Output 1 Channel A
Output 2 Channel A
Output 3 Channel A
Output 4 Channel A
Output 5 Channel A
Output 6 Channel A

Operating Mode Stereo 1-Way

Output 1 Channel A
Output 2 Channel B
Output 3 Channel A
Output 4 Channel B
Output 5 Channel A
Output 6 Channel B

Operating Mode Stereo 2-Way

Output 1 Channel A
Output 2 Channel B
Output 3 Channel A
Output 4 Channel B
Output 5 Channel A
Output 6 Channel B

Operating Mode Stereo 3-Way

Output 1 Channel A
Output 2 Channel B
Output 3 Channel A
Output 4 Channel B
Output 5 Channel A
Output 6 Channel B

Input Adjustments

The signals of the inputs can already be
processed before they are distributed to the
outputs

To access the menu

• Press CH UP.

• Press UP repeatedly to select the desired
menu item.

• Turn the data wheel to change a setting.

• Press EXIT to abort the setting procedure and to
exit the setup menu.

• 60 seconds after the last actuation of a button

the setting procedure will also be cancelled
automatically.

Modifications of parameters affect the
components connected immediately. To keep the
adjustments permanently, they must be saved in
the EEPROM of the controller (Basic settings in
the setup menu).

..............................................................................

Link of Input Channels

As a basic setting the input channels A and B will
be linked when selecting a stereo operating mode.
Thus all parameters can be collectively adjusted
for both channels. This setting can be changed.

1

Call the inputs with CH UP.

2

Call the menu item In AB Link for the inputs.

3

By turning the wheel you can switch between
On (channels linked) and Off (channels
unlinked).

Routing:
Stereo 3-way

In AB Link:
On

W W W . P S S O . D E

33

Adjusting the Input Level or Muting

The level at the inputs can be adjusted between

-48 dB and +12 dB.

1

Call menu item Gain.

2

Turn the wheel to adjust the input gain.
Play your source material through the unit

and observe the input level meter. An
optimum level control is obtained if level
values up to -6 dB are shown at average
volume with an occasional peak so that the
LIMIT indicator lights up. If the CLIP indicator
lights up, the input is overloaded. In this
case, reduce the gain correspondingly.

3

To mute the inputs select Mute.

...............................................................................

Adjusting the Delay Time

Each input signal may be delayed up to 2000 ms.
Thus, e.g. differences in running time for different
speaker distances may be balanced.

1

Call menu item Delay.

2

Use the data wheel to adjust the delay time
between 0 and 2000 ms.

Switching on Filters

A low pass or high pass filter can be switched on
for the inputs.

1

Call menu item LowPass or HighPass.

2

Turn the data wheel to adjust the crossover
frequency between 20 Hz and 20,000 Hz or
deactivate the filter with the position Off.
Press the control to confirm your selection.

3

The menu item type (filter characteristics) is
called. By turning the wheel select from the
list of various filter characteristics (Butter­worth, Bessel, Linkwitz-Riley) with different
slopes.

4

The menu item Enable is called. Activate the
filter with the setting Enable or deactivate it
with Off.

..............................................................................

Equalizer Adjustments

To process the sound of the input signals 10
parametric equalizers PEQ 1 to 10 to be
combined are available in addition to the filters.

1

Call the menu items PEQ 1 to 10 one after
the other and use the data wheel to select
one of the eight different filter types (Bell,
Notch, High Shelf, Low Shelf, Allpass, Band
Pass, Hi Pass, Low Pass).

In AB Gain

5.25dB

In AB Gain
Mute

In AB LowPass
Freq: 15500Hz

In AB LowPass
Type: LR 12dB

In AB LowPass
Enabled: On

In AB PEQ 1
Type: Bell

In AB Delay

0.100ms

W W W . P S S O . D E

34

In AB PEQ 1
Gain: -0.50dB

In AB Compr.:
Att.: 50ms

In AB Compr.:
Hold: 500ms

In AB Compr.:
Rel.: 1ms

2

The menu item Enable is called. Activate the
filter here with the setting Enable or
deactivate it with Off.

3

The menu item Freq (frequency) is called.
Adjust the cutoff frequency, at which the filter
starts working between 20 Hz and 20,000
Hz. Press the wheel to confirm your
selection.

4

The menu item Gain is called. Adjust the
degree of frequency boost or cut between

-12 dB and +12 dB. Press the wheel to
confirm your selection.

5

The menu item Q (Q-factor) is called. By
turning the wheel you can adjust the
bandwidth of the filer between 0.2 and 25.
Press the wheel to confirm your selection.

...............................................................................

Input Compressor Adjustment

The compressor reduces the dynamic range and
attenuates the input level above an adjustable
threshold. The activity of the compressor is shown
by the LED LIMIT of the input level indication.

1

Call the menu item Compr(essor).

2

Use the wheel to adjust the compressor
threshold between -48 dBu and +24 dBu.

When the signal is above the set threshold
point the compressor is activated and the
gain of any signal above the threshold point
is processed according to the attack, hold,
release and ratio settings.

3

Press the wheel to confirm your selection.
The menu item Attack is called.

4

Use the wheel to adjust the compressor
attack between 1 and 10,000 ms.

The attack time is the response time of the
compressor. The shorter attack time the
sooner the compressor will reach the
specified ratio after the signal rises above
the threshold point.

5

Press the wheel to confirm your selection.
The menu item Hold is called.

6

Use the wheel to adjust the hold time
between 1 and 10.000 ms.

This parameter defines the duration the
compressor maintains the signal at the
threshold level before going into the release
time.

7

Press the wheel to confirm your selection.
The menu item Release is called.

8

Use the wheel to adjust the compressor
release time between 1 and 10,000 ms.

The release time is the time it takes for the
compressor to release the gain reduction of
the signal after the signal drops below the
threshold point again.

In AB PEQ 1
Q: 0.90

In AB Compr.:
Thr.: 24.00dBU

In AB PEQ 1
Enabled: On

In AB PEQ 1
Freq: 24kHz

W W W . P S S O . D E

35

9

Press the wheel to confirm your selection.
The menu item Ratio is called.

10

Use the wheel to adjust compressor ratio
within a range of 1.20:1 to

oo

.

The Ratio setting determines how hard the
signal is compressed. Example: A ratio of 2:1
means that an input signal exceeding the
threshold point by 4 dB will be reduced to 2
dB on the output.

11

Press the wheel to confirm your selection.
The menu item Gain is called.

12

Use the wheel to adjust the output gain
between -12 dB and +12 dB.

When a signal is compressed the maximum
output level of the signal is reduced. Since it
is a reduction in dynamic content and not a
gain reduction that is the object of applying
compression a make-up gain is necessary to
lift the signal to appropriate level.

...............................................................................

Input Limiter Adjustment

The limiter allows to quickly limit the input signal
to an adjusted level. Thus, the PA amplifiers and
speaker systems are protected against overload
and possible damage. The limiter responds to the
peak values of the input signal. While the
compressor still allows an increase of the input
level depending on the compression rate
adjusted, the threshold value of the limiter defines
the absolute upper limit of the input signal
(compression ratio

oo

:1). The activity of the limiter
is shown by the LED LIMIT of the input level
indication.

1

Call menu item Limiter and use the data
wheel to adjust the limiter threshold between

-48 dBu and +24 dBu.
In most cases it is sufficient to adjust the

threshold value to the clipping level of the
connected PA amplifiers.

2

Press the wheel control to confirm your
selection. The menu item Release is called.

3

Use the wheel to adjust the limiter release
time between 1 and 100.
The release time is the time it takes for the
limiter to release the gain reduction of the
signal after the signal drops below the
threshold point again.

..............................................................................

Link of Outputs 1 to 6

As a basic setting the output channels 1 and 2, 3
and 4, and 5 and 6 will be linked when selecting a
stereo operating mode. Thus all parameters can
be collectively adjusted for the channels. This
setting can be changed.

1

Call the outputs to be adjusted with CH UP.

2

Call the menu item Link for the outputs.

3

By turning the wheel you can switch between
On (channels linked) and Off (channels
unlinked).

..............................................................................

Adjusting the Output Level or Muting

The level at the outputs can be adjusted between

-48 dB and +12 dB.
A level attenuation caused by the compressor can
be thus partly be compensated.

OutAB Compr.:
Ratio: 1.20:1

In AB Limiter
Thr.: 24.00dBu

In AB Limiter
Rel.: 50

Out 1 Gain

-47.50dB

OutAB Compr.:
Gain: -0.50dB

W W W . P S S O . D E

36

4

Call menu item Gain

5

Turn the wheel to adjust the output level. If
the clip indicator lights up, the output is
overloaded. In this case, reduce the gain
correspondingly.

6

To mute the outputs select Mute.

...............................................................................

Adjusting the Signal Amount of Input
Channels A and B (Mixer)

The signal amount of the input channels A and B
at the outputs can be adjusted. For this the
outputs must not be linked in stereo operation or a
mono operating mode must be selected.
Otherwise this menu item cannot be called.

1

Call menu item Mixer.

2

Turn the data wheel to adjust the signal
amount of channel A between -24 dB and
0 dB or switch it off completely with the
position Off. Press the wheel to confirm your
selection.

3

Adjust the signal amount of channel B.

...............................................................................

Adjusting the Delay Time

Each output signal may be delayed up to 2000 ms
In case of differences in running time for different
speaker distances, a signal delay (delay time) can
be selected in milliseconds.
If a delay has already been adjusted in the input
signal assigned, the times are added.

1

Call menu item Delay.

2

Use the data wheel to adjust the delay time
between 0 and 2000 ms.

Switching On Filters

To ensure that the speakers connected only
receive signal parts they are specialized to
reproduce, a low pass or high pass filter can be
switched on for each output, i.e. the signal is split
between the bass speakers and the mid-high
range speakers.

1

Call menu item LowPass or HighPass.

2

Turn the data wheel to adjust the crossover
frequency between 20 Hz and 20,000 Hz or
deactivate the filter with the position Off.
Press the wheel to confirm your selection.

3

The menu item type (filter characteristics) is
called. By turning the data wheel select from
the list of various filter characteristics
(Butterworth, Bessel, Linkwitz-Riley) with
different slopes.

4

The menu item Enable is called. Activate the
filter here with the setting Enable or
deactivate it with Off.

Out 1 Gain
Mute

Out 1 Delay
0 ms

Out 1 Highpass
Freq.: 20000Hz

Out 1 Highpass
Type: LR 24dB

Out 1 Highpass
Enabled: On

Out 1 Mixer:
Input A -1.25dB

W W W . P S S O . D E

37

Equalizer Adjustment

To process the sound of the input signals 10
parametric equalizers PEQ 1 to 10 to be
combined are available in addition to the filters.

1

Call the menu items PEQ 1 to 10 one after
the other and use the data wheel to adjust
the cutoff frequency, at which the filter starts
working between 20 Hz and 20,000 Hz.
Press the wheel to confirm your selection.

2

The menu item Gain is called. By turning the
data wheel you can adjust the degree of
frequency boost or cut between -12 dB and
+12 dB. Press the wheel to confirm your
selection.

3

The menu item Q (Q factor) is called. By
turning the data wheel you can adjust the
bandwidth of the filer between 0.2 and 25.
Press the wheel to confirm your selection.

4

The menu item type (filter characteristics) is
called. By turning the data wheel select from
the list of eight different filter characteristics
(Bell, Notch, High Shelf, Low Shelf, Allpass,
Band Pass, Hi Pass, Low Pass).

5

The menu item Enable is called. Activate the
filter here with the setting Enable or
deactivate it with Off.

Output Compressor Adjustment

The compressor reduces the dynamic range and
attenuates the output level above an adjustable
threshold. The activity of the compressor is shown
by the LED LIMIT of the output level indication.

1

Call the menu item Compr(essor) and use
the data wheel to adjust the compressor
threshold between -48 dBu and +24 dBu.

When the signal is above the set threshold
point the compressor is activated and the
gain of any signal above the threshold point
is processed according to the attack, hold,
release and ratio settings.

2

Press the wheel to confirm your selection.
The menu item Attack is called.

3

Use the wheel to adjust the compressor
attack between 1 and 10,000 ms.

The attack time is the response time of the
compressor. The shorter attack time the
sooner the compressor will reach the
specified ratio after the signal rises above
the threshold point.

4

Press the wheel to confirm your selection.
The menu item Hold is called.

5

Use the wheel to adjust the hold time
between 1 and 10.000 ms.

This parameter defines the duration the
compressor maintains the signal at the
threshold level before going into the release
time.

6

Press the wheel to confirm your selection.
The menu item Release is called.

Out 1 PEQ 1
Freq.: 20Hz

Out 1 PEQ 1
Q: 1.00

Out 1 PEQ 1
Enabled: On

Out 1 Compr.:
Att.: 1ms

Out 1 Compr.:
Thr.: 12.00dBu

Out 1 PEQ 1
Type: Bell

Out 1 PEQ 1
Gain: 0.25dB

Out 1 Compr.:
Hold: 500ms

W W W . P S S O . D E

38

7

Use the wheel to adjust the compressor
release time between 1 and 10,000 ms.

The release time is the time it takes for the
compressor to release the gain reduction of
the signal after the signal drops below the
threshold point again.

8

Press the wheel to confirm your selection.
The menu item Ratio is called.

9

Use the wheel to adjust compressor ratio
within a range of 1.20:1 to

oo

.

The Ratio setting determines how hard the
signal is compressed. Example: A ratio of 2:1
means that an input signal exceeding the
threshold point by 4 dB will be reduced to 2
dB on the output.

10

Press the wheel to confirm your selection.
The menu item Gain is called.

11

Use the wheel to adjust the output gain
between -12 dB and +12 dB.

When a signal is compressed the maximum
output level of the signal is reduced. Since it
is a reduction in dynamic content and not a
gain reduction that is the object of applying
compression a make-up gain is necessary to
lift the signal to appropriate level.

Output Limiter Adjustment

The limiter allows to limit the output signal to an
adjusted level. Thus, the PA amplifiers and
speaker systems are protected against overload
and possible damage. The limiter responds to the
peak values of the input signal. While the
compressor still allows an increase of the output
level depending on the compression rate
adjusted, the threshold value of the limiter defines
the absolute upper limit of the output signal
(compression ratio

oo

:1). The activity of the limiter
is shown by the LED LIMIT of the output level
indication.

1

Call menu item Limiter and use the data
wheel to adjust the limiter threshold between

-48 dBu and +24 dBu.
In most cases it is sufficient to adjust the

threshold value to the clipping level of the
connected PA amplifiers.

2

Press the wheel control to confirm your
selection. The menu item Release is called.

3

Use the wheel to adjust the limiter release
time between 1 and 100.
The release time is the time it takes for the
limiter to release the gain reduction of the
signal after the signal drops below the
threshold point again.

..............................................................................

Phase Adjustment

Should a turn of phase occur during the signal
transmission, it can be compensated.

1

Call menu item Phase.

2

By pressing the data wheel you can switch
between Normal (output signal and input
signal have the same phase) and Inverted
(compared to the input signal, the output
signal is changed by 180°).

Out 1 Compr.:
Rel.: 1ms

Out 1 Compr.:
Gain: 0.25dB

Out 1 Compr.:
Ratio: 1.20:1

Out 1 Limiter
Rel.: 10

Out 12 Phase:
Normal

Out 1 Limiter
Thr.: 24.00dBu

W W W . P S S O . D E

39

6

CONTROL SOFTWARE

The included software is an intuitively operated program for remote control of the DXO-26 PRO and
further models. The control software enables a quick and effective programming of presets for your speakers
systems. All adjustments can be made like via the menu of the unit, however, the presentation is much more
clearly arranged. The filter adjustments can also be made graphically by mouse and the resulting frequency
responses and phases are shown as curves. All functions and settings can be loaded, edited and saved on
the computer or transferred into the controller’s internal memory. The software is compatible with Windows
XP, Vista and 7 as well as Mac OS X 10.5.8.

..............................................................................................................................................................................

Installation

Insert the installation CD into your computer’s drive. After reading in the CD the
automatic installation routine should start. If not, browse the CD-ROM and click the
corresponding installation file for your operating system. Then follow the instructions
of the installation program. You do not have to remove any older version; it will be
removed automatically.

•

In order to install the control software you must log on to your computer as administrator or user
with administrator rights.

•

If you have downloaded the installation package from the internet, extract the files for a proper
installation.

•

As drivers and software are constantly being developed, your installation screens and procedures
may vary slightly from those described in this manual. We recommend to go regularly to
www.psso.de in order to download updates and further product improvements.

W W W . P S S O . D E

40

Installation screens Windows and Mac OS X

..............................................................................................................................................................................

Connecting the Unit for the First Time

1

Connect the crossover's USB port to your computer via the supplied USB connection cable. Windows
will inform you with a dialog the installation of the device driver software.

• A matching driver for the connection via the USB interface is automatically installed together with
the software. As soon as the unit is connected to a computer, the USB interface will be recognized
and is ready for operation.

• The unit may also be connected via its LAN interface.

2

After connecting, start the software. The program will establish the connection to the crossover. Then
the main screen is indicated.

If the program has already been started prior to the connection, it must be terminated and restarted,
otherwise the crossover is not found.

W W W . P S S O . D E

41

Operating Elements of the Software

Hardware settings

Main screen

Crossover frequency menu

Input channels A and B

Output channels 1 to 6

Preset settings

Device link

Gain settings

Channel link

Muting

W W W . P S S O . D E

42

7

UPDATES

As the software is constantly being developed, new features will be added even after your purchase. Check

www.psso.de from time to time for further information.

The internal software (firmware) of the player can be updated also. New versions of the firmware will include
new features, bug fixes and the optimization of current processes. We suggest to always operating the
player with the latest firmware to ensure the highest level of functionality. To find out which firmware version
you are running refer to chapter 6 Basic settings in the setup menu.

..............................................................................................................................................................................

8

CLEANING AND MAINTENANCE

We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!

There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are
only to be carried out by authorized dealers.

Should you need any spare parts, please use genuine parts.

If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply
cable available at your dealer.

Should you have further questions, please contact your dealer.

Replacing the Fuse

If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating.

Before replacing the fuse, unplug mains lead.

Procedure:

Step 1: Open the fuseholder on the rear panel with a fitting screwdriver.
Step 2: Remove the old fuse from the fuseholder.
Step 3: Install the new fuse in the fuseholder.
Step 4: Replace the fuseholder in the housing.

DANGER TO LIFE!

Disconnect from mains before starting maintenance operation!

W W W . P S S O . D E

43

9

TECHNICAL SPECIFICATIONS

DXO-26 PRO

Power supply: 230 V AC, 50 Hz
Power consumption: 10 W
Analog inputs: 2 x XLR, balanced
Maximum input level: +22 dBu
Input impedance: 10 kΩ
Dynamic range: 118 dBA
Digital input: 1 x AES/EBU (XLR)
Input impedance: 110 Ω
Outputs: 6 x XLR, balanced
Output impedance: 50 Ω (electronically balanced)
Output gain range: -50 to +12 dB
Maximum output level: +12 dBu
Dynamic range: 114 dBA
Frequency response: 10 Hz to 40 kHz
Sampling frequency: 65 kHz
Distortion: 0.005 %
Filter types: Bessel, Butterworth or Linkwitz-Riley
Slopes: 6, 12, 18 or 24 dB/octave
Crossover frequency: 20 to 20000 Hz
Delay: 0 to 2000 ms (inputs/outputs)
Communication: LAN (TCP/IP), USB type B
Dimensions (WxDxH): 482 x 44 x 223 mm
Weight: 4 kg

©©©©

PSSO 2013

PSSO 2013PSSO 2013

PSSO 2013

Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

Every information is subject to change without prior notice.

00077825.DOCX
Version 1.0
