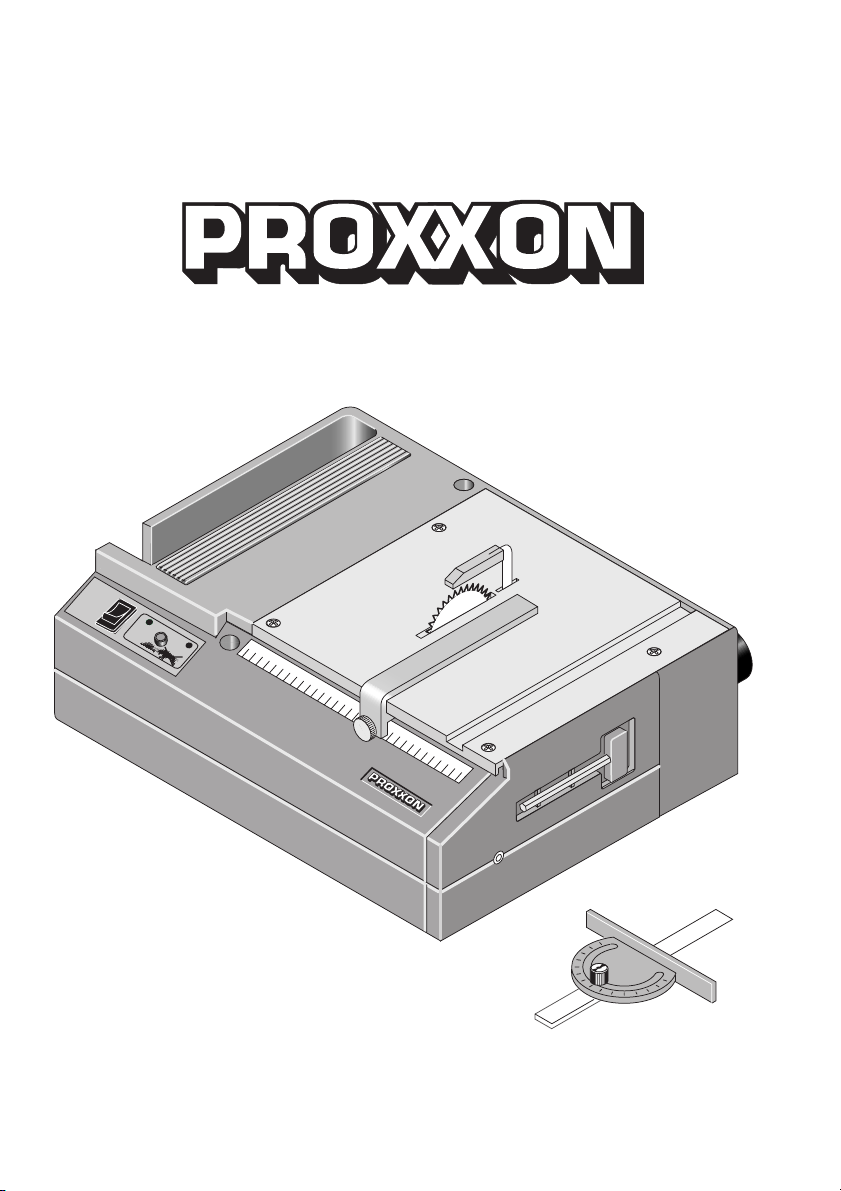

Page 1
/+34/0
)
Manual
KS 230
Page 2
- 2 -
D
GB
F
I
E
NL
DK
S
CZ
TR
4
6
8
10
12
14
16
18
20
22
Deutsch
Beim Lesen der Gebrauchsanleitung
Bildseiten herausklappen.
English
Fold out the picture pages
when reading the user instructions.
Français
Lorsque vous lisez le manuel d’utilisation,
veuillez déplier les pages d’illustration.
Italiano
Per leggere le istruzioni per l’uso
aprire le pagine ripiegate contenenti le figure.
Español
Al consultar el manual de instrucciones
abrir la hoja plegable.
Nederlands
Bij het lezen van de gebruiksaanwijzing
pagina’s met afbeeldingen uitklappen.
Dansk
Når brugsanvisningen læses,
skal billedsiderne klappes ud.
Svenska
Vid läsning av bruksanvisningen,
fall ut bildsidoma.
Česky
Pří čtení návodu k obsluze rozložit
stránky s obrázky.
Türkçe
Kullanma Talimat›n›n okunmas› esnas›nda
resim sayfalar›n› d›flar› ç›kart›n.
Page 3
/+34/0
)
- 3 -

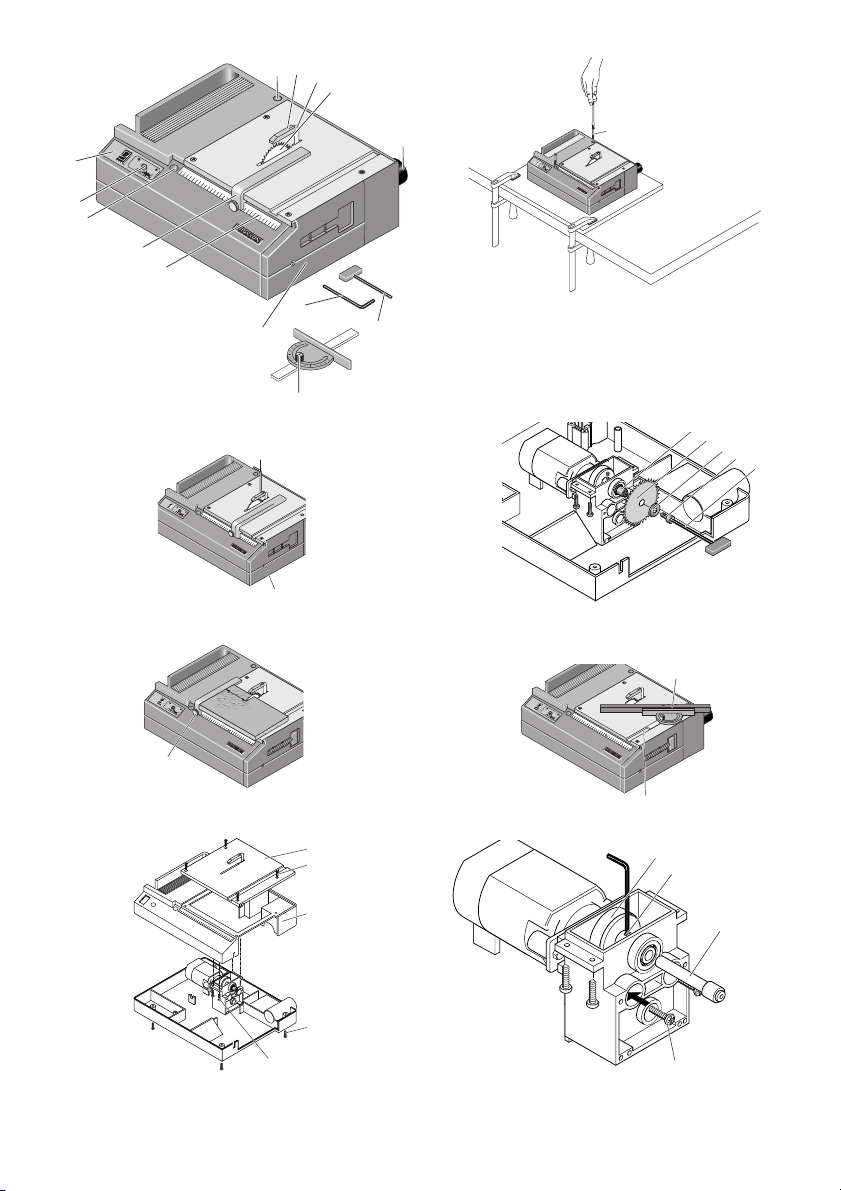

Fig. 1
/
+
34
/0
)
Fig. 2
/
+
3
4
/
0
)
Fig. 4
Fig. 3
Fig. 5
/+34/0
)
/+34/0
)
Fig. 6
Fig. 7a
Fig. 7b
1
2
3
4
5
1
2
5
4
3
8
7
6
9
Page 4
- 4 -
Bedienungsanleitung
MICRO-Kreissäge KS 230
Sehr geehrter Kunde!
Die PROXXON MICRO-Kreissäge KS 230 ist das ideale Gerät
für präzise, gerade Schnitte in Holz, Kunststoff oder NEMetallen. Um die Säge sicher und fachgerecht bedienen zu
können, lesen Sie bitte vor der Benutzung des Gerätes die
beigefügten Sicherheitsvor-schriften und Bedienhinweise
sorgfältig durch.
Beachten Sie beim Arbeiten mit der
Micro-Kreissäge KS230 die zusätzlichen
Sicherheitshinweise:
1. Deformierte oder rissige Sägeblätter dürfen nicht
verwendet werden
2. Nur die vom Hersteller empfohlenen Sägeblätter
verwenden, die EN 847-1 entsprechen.
3. Stumpfe Sägeblätter auswechseln.
4. Achten Sie darauf, dass die Stammblattdicke des Sägeblatts nicht größer ist als die Dicke des Spaltkeils und
dass das Sägeblatt für die Maschinendrehzahl verwendet
werden darf.
5. Wählen Sie ein für den zu schneidenden Werkstoff
geeignetes Sägeblatt.
6. Schließen Sie eine Staubauffangeinrichtung an, wenn Sie
Holz sägen.
7. Die KS 230 darf nicht zum Falzen, Nuten oder Schlitzen
verwendet werden.
8. Während des Transportes sollte der obere Teil des
Sägeblattes abgedeckt sein.
9. Gerät nicht unbeaufsichtigt lassen.
10. Niemals ohne Spaltkeil bzw. ohne Sägeblattabdeckung
arbeiten.
11. Bei Abnutzungen im Sägespalt die komplette
Tischplatte austauschen.
12. Nur Werkstücke bearbeiten, bei denen die Tischgröße
eine sichere Auflage gestattet, so dass ein Verkanten
des Werkstückes verhindert wird.
13. Nur einwandfreie Sägeblätter benutzen.
Gesamtansicht:
1. Sägeblattschutz
2. Spaltkeil
3. Sägeblatt
4. Winkelanschlag
5. Schiebetür
6. Löcher für Befestigung
7. Einstellskala
8. Längsanschlag
9. Ein-/ Aus-Schalter
10. Anschlussstutzen für Staubsauger
11. 3 mm Innensechskantschlüssel
12. 2 mm Innensechskantschlüssel
13. Überlastanzeige
Beschreibung der Maschine
Die KS 230 schneidet Holz und ähnliche Materialien
bis 8 mm, Kunststoffe bis 3 mm und NE-Metalle bis 1,5 mm.
Zur Grundausrüstung gehören ein Sägeblatt, ein
Längsanschlag, ein Winkelanschlag, zwei Befestigungsschrauben, ein Gummiadapter für Staubsaugeranschluss sowie zwei Innensechskantschlüssel.
Wir empfehlen Original PROXXON-Ersatzsägeblätter.
Technische Daten:
Kurzzeitbetrieb KB 15 min
Geräuschentwicklung ≤ 80dB(A)
eff. Beschleunigung ≤ 2,5 m/s
2
Gewicht 1,8 kg
Maße
Auflagefläche 160x160 mm
Max. Schnittdicke 12 mm
Max. Sägeblatt Ø 58 mm
Sägeblattbohrung: 10 mm
Motor
Drehzahl 6.500/min
Spannung 220-240 Volt 50/60Hz
Leistung 85 Watt
Schutzisolierung Schutzklasse 2
Verwendung nur im Haus
Gerät bitte nicht über den Hausmüll entsorgen
Bedienung
Vor Inbetriebnahme
Befestigen der Maschine
Die MICRO-Kreissäge muss mit den beiliegenden
Befestigungsschrauben 1 (Fig.2) auf einer stabilen Holzplatte
befestigt werden. Die Platte kann dann mit zwei
Schraubzwingen auf einem stabilen Tisch fixiert werden.
Sägeblatt auswechseln
Achtung!
Vor dem Wechseln des Sägeblattes Netzstecker
ziehen!
1. Schiebetür 2 (Fig.3) öffnen.
2. 2 mm Innensechskantschlüssel 1 in die Arbeitsplatte
einführen und Antriebswelle blockieren.
3. Mit dem 3 mm Innensechskantschlüssel 5 (Fig. 4)
Schraube 4 abschrauben, Ring 3 und
Sägeblatt 2 abnehmen.
4. Neues Sägeblatt auf die Sägewelle 1 auflegen,
Ring 3 aufsetzen, Schraube 4 einschrauben
und festziehen.
Page 5
- 5 -
Hinweis:
Die Auswahl des Sägeblattes hängt vom zu sägenden
Werkstoff ab.
Staubsauger anschließen
Wir empfehlen, die Säge bei längerem Betrieb an einen
Staubsauger anzuschließen. Hierzu den Staubsauger mittels
des beigefügten Gummiadapters am Anschlussstutzen 10 (Fig. 1) befestigen.
Arbeiten mit der MICRO-Kreissäge
Sägen mit dem Längsanschlag
1. Klemmschraube 1 (Fig. 5) lösen,Anschlag einstellen
und Klemmschraube wieder festziehen
(Die max. Werkstückbreite beträgt 70 mm).
Sägen mit dem Winkelanschlag
1. Klemmschraube 1 (Fig. 6) lösen,Winkel entsprechend der
Skala einstellen und Klemmschraube wieder festziehen.
Dann das Werkstück leicht gegen den Anschlag drücken
und den Anschlag entlang der Nut 2 entlang-führen.
Überlastanzeige
Ihr Elektrowerkzeug ist mit einer optischen Anzeige ausgestattet, die Ihnen signalisiert, wenn das Gerät beim
Arbeiten zu stark belastet wird. Die Leuchtdiode Pos. 13
(siehe Fig. 1) leuchtet nach dem Einschalten des Gerätes
im normalen Betrieb grün. Wenn das Gerät überlastet wird
(z. B. durch zu viel Vorschub des Werkstücks,Sägeblattverschleiß etc.) wechselt die Farbe von Grün nach Rot.
Dies ist ein Zeichen dafür, dass das Gerät sich in einem
Betriebszustand befindet, für den es nicht konzipiert ist.
Mechanik und Elektrik werden sehr stark belastet, daher
ist dieser Betriebszustand zu meiden. Es empfiehlt sich
dann, mit weniger Vorschub zu arbeiten, eventuell verschlissene Sägeblätter auszuwechseln, Werkstück mit
geringerer Dicke wählen o. ä.
Wartung!
Achtung!
Vor allen Wartungs- und Reparaturarbeiten
Netzstecker ziehen.
Zahnriemen auswechseln
Sollte der Zahnriemen verschlissen sein, ist es möglich,
ihn selbst zu wechseln. Ersatzzahnriemen können Sie
beim PROXXON Zentralservice bestellen
(Adresse auf der Rückseite der Anleitung)
1. Netzstecker ziehen!
2. Sägeblatt ausbauen.
3. Schrauben 2 und 4 (Fig. 7a) herausschrauben.
4. Schrauben 3 herausdrehen und Arbeitsplatte vom
Getriebe abnehmen.
5. Gewindestift 7 (Fig. 7b) mit 2 mm Innensechskant-
schlüssel lösen und Welle 6 herausziehen.
6. Motorschrauben 9 lösen und Motor vom Getriebe
entfernen.
7. Zahnscheibe 8 herausnehmen und neuen Zahnriemen
auflegen.
8. Zahnscheibe 8 mit Zahnriemen im Getriebegehäuse
montieren.
9. Zahnriemen auf Motorritzel auflegen und Motor mit
Getriebe wieder zusammenfügen.
10. Der Rest der Montage erfolgt in umgekehrter
Reihenfolge.
Entsorgung
Bitte entsorgen Sie das Gerät nicht über den Hausmüll!
Das Gerät enthält Wertstoffe, die recycelt werden können.
Bei Fragen dazu wenden Sie sich bitte an Ihre lokalen
Entsorgungsunternehmen oder andere entsprechenden
kommunalen Einrichtungen.
EG-Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass dieses Produkt
die Bestimmungen folgender EG-Richtlinien erfüllt:
EG-Niederspannungsrichtlinie 2006/95/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
EG-Maschinenrichtlinie 2006/42/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
EG-EMV-Richtlinie 2004/108/EG
DIN EN 55014-1 / 06.2007
DIN EN 55014-2 / 08.2002
DIN EN 61000-3-2 / 10.2006
DIN EN 61000-3-3 / 06.2006
Dipl.-Ing. Jörg Wagner
PROXXON S.A.
Geschäftsbereich Gerätesicherheit
Page 6
- 6 -
Operating Instructions
MICRO-Circular saw KS 230
Dear Customer,
The PROXXON MICRO-circular saw KS 230 is the ideal device
for precise, even cuts in wood, plastic or non-ferrous metals.
To use the saw safely and correctly, please read the attached
safety regulations and control note carefully before using the
device.
Please observe the supplementary safety notes when
working with the KS230 micro circular saw.
1. Do not use deformed or flawed saw blades
2. Use only the saw blades recommended by the
manufacturer and which correspond to EN 847-1.
3. Replace dull saw blades.
4. Make sure that the steel blade thickness of the saw
blade is not greater than the thickness of the splitting
wedge and that the saw blade may be used for the
machine speed.
5. Choose a saw blade suitable for the material to be cut.
6. Attach a dust collector if you are sawing wood.
7. The KS 230 may not be used to groove, notch or slit.
8. The upper part of the saw blade must be covered during
transportation.
9. Do not leave the device unsupervised.
10. Never work without the splitting cotter or without the saw
blade cover .
11. In case of wear at the sawing gap, replace the entire
table top.
12. Only work on work pieces, for which the table provides a
safe base, so that tilting of the work piece is prevented.
13. Only use faultless saw blades.
General view:
1. Saw blade protection
2. Splitting cotter
3. Saw blade
4. Angle stop
5. Sliding door
6. Holes for attachment
7. Adjusting scale
8. Longitudinal stop
9. On/off switch
10. Pipe union for vacuum cleaner
11. 3 mm hexagon key
12. 2 mm hexagon key
13. Overload display
Description of the machine
The KS 230 cuts wood and similar materials up to 8 mm,
plastics up to 3 mm and non-ferrous metals up to 1.5 mm.
The basic equipment includes a saw blade, a longitudinal
stop, an angle stop, two fixing bolts, a rubber adapter for
vacuum cleaner connection as well as two hexagon keys.
We recommend original PROXXON replacement saw blades.
Technical data:
Generated noise ≤ 80dB(A)
Eff. acceleration ≤ 2.5 m/s
2
Weight 1.8 kg
Dimensions
Bearing surface 160x160 mm
Max. cutting thickness 12 mm
Max. saw blade Ø 58 mm
Saw blade drill hole: 10 mm
Motor
Rotational speed 6,500/min
Voltage 220-240 Volt 50/60Hz
Power rating 85 wat
Protective insulation safety class system 2
Use only indoors
Please do not dispose off the machine!
Operation
Before start-up
Mounting the machine
The MICRO-circular saw must be fastened onto a sturdy
wooden board using the enclosed fixing bolts 1 (Fig.2)
The board can then be fixed onto a sturdy table using two
fastening clamps.
Replacing the saw blade
Important
Before changing the saw blade, pull out the mains
plug.
1. Open the sliding door 2 (Fig.3) with the hexagon key.
2. Insert 2 mm hexagon key 1 into the base plate and block
the drive shaft.
3. Using the 3 mm hexagon key 5 (Fig. 4) unscrew
screw 4, remove ring 3 and saw blade 2.
4. Place the new saw blade on the saw shaft 1,
replace ring 3, screw in screw 4 and tighten.
Note:
The choice of the saw blade will depend on the material
to be sawed.
Connecting the vacuum cleaner
For longer periods of operation, we recommend connec-ting
the saw to a vacuum cleaner.To this end, connect the
vacuum cleaner at the pipe union 10 (Fig. 1) using the
attached rubber adapter.
GB
Page 7
- 7 -
Working with the MICRO-circular saw
Sawing with the longitudinal stop
1. Release the clamping screw 1 (Fig. 5), set stop and again
retighten the clamping screw (the max. work piece width
amounts to 70 mm).
Sawing with the angle stop
1. Release the clamping screw 1 (Fig. 6), set the angles
according to the scale and retighten the clamping screw.
Then push the work piece lightly against the stop and
guide the stop along groove 2.
Overload display
Your electrical tool is equipped with an optical display that
signals when the device is too heavily loaded during work.
The LED item 13 (see fig. 1) lights up green once the device
is switched on in normal mode. When the device is overloaded (e.g. when the feed rate of the workpiece is too
high or the blade is worn etc.), the colour changes from
green to red. This is a sign that the device is in an operating
condition for which it is not designed. The mechanics and
electrics are very heavily loaded. This operating condition
should, therefore, be avoided. It is then advisable to work
with a lower feed rate, and possibly to replace worn saw
blades or to select a workpiece with reduced depth of
the cut etc.
Maintenance
Important
Pull out the mains plug prior to commencing all
maintenance and repair work.
Replacing the toothed belt
If the toothed belt becomes worn it is possible to change it
yourself. You can order replacement belts from the PROXXON
central service.
1. Remove mains plug.
2. Remove the saw blade.
3. Unscrew screws 2 and 4 (Fig. 7a).
4. Unscrew screws 3 and remove the base plate from the
transmission.
5. Release the threaded pin 7 (Fig. 7b) using 2 mm hexagon
key and pull out the shaft 6.
6. Release the motor screws 9 and remove the motor from
the transmission.
7. Remove the pulley 8 and insert a new toothed belt.
8. Install the pulley 8 with toothed belt in the transmission
casing.
9. Insert the toothed belts on the motor pinions and
reconnect the motor to the transmission
10. The rest of the assembly follows in reverse order.
Disposal
Please do not dispose of the device in domestic waste! The
device contains valuable substances that can be recycled. If
you have any questions about this, please contact your local
waste management enterprise or other corresponding
municipal facilities.
EC Declaration of Conformity
We declare with sole responsibility that this product fulfils the
requirements of the following EC guidelines:
EC Low voltage guideline 2006/95/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
EC Machine guideline 2006/42/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
EC Electromagnetic compatibility guideline
2004/108/EG
DIN EN 55014-1 / 06.2007
DIN EN 55014-2 / 08.2002
DIN EN 61000-3-2 / 10.2006
DIN EN 61000-3-3 / 06.2006
Dipl.-Ing. Jörg Wagner
PROXXON S.A.
Equipment Safety Division
Page 8
Manuel d'utilisation
MICRO-Scie circulaire KS 230
Cher client,
La MICRO-scie circulaire PROXXON KS230 est l'outil idéal
pour effectuer des coupes précises et bien droites dans le
bois, les matières plastiques ou dans les métaux non-ferreux.
Pour pouvoir utiliser la scie correctement et en toute sécurité,
veuillez lire attentivement les consignes de sécurité et
d'utilisation ci-jointes avant de la mettre en marche.
Lors du travail avec la micro-scie KS230, veuillez
respecter les remarques de sécurité supplémentaires:
1. Les lames de scie déformées ou fissurées ne doivent pas
être utilisées
2. Utiliser uniquement les lames de scie recommandées par
le fabricant et qui satisfont à la norme EN 847-1.
3. Remplacer les lames de scie émoussées.
4. Veillez à ce que l’épaisseur de la lame de scie ne soit
pas supérieure à celle du coin à refendre et à ce que la
lame de scie soit homologuée pour une utilisation au
régime de la scie.
5. Sélectionnez une lame de scie adaptée au matériau
à couper.
6. Raccordez une installation de récupération des
poussières si vous sciez du bois.
7. La KS 230 ne doit pas être utilisée pour entailler,
rainurer ou refendre.
8. Pendant le transport, la partie supérieure de la lame de
scie doit rester recouverte.
9. Ne pas laisser l’appareil sans surveillance.
10. Ne jamais travailler sans coin à refendre ou sans
recouvrement de lame.
11. En cas de traces d'usure dans la fente de sciage,
remplacer la plaque d'établi au complet.
12. Ne travailler que sur des pièces pour lesquelles
l'établi offre un appui sûr, afin d'exclure un vrillage
de la pièce à travailler.
13. N'utiliser que des lames en parfait état.
Vue d'ensemble :
1. Protection de lame de scie
2. Coin à refendre
3. Lame de MICRO-scie circulaire
4. Butée d'angle
5. Volet coulissant
6. Trous de fixation
7. Réglette
8. Butée longitudinale
9. Bouton MARCHE/ARRÊT
10. Tubulure de raccord pour aspirateur
11. Clé à 6 pans intérieurs de 3 mm
12. Clé à 6 pans intérieurs de 2 mm
13. Voyant de surcharge
Descriptif de l'appareil
La scie KS 230 coupe le bois et des matériaux similaires
jusqu'à 8 mm, les matières plastiques jusqu'à 3 mm et les
métaux non-ferreux jusqu'à 1,5 mm. L'équipement de base
comprend une lame pour MICRO-scie circulaire, une butée
longitudinale, une butée d'angle, deux vis de fixation, un
adaptateur en caoutchouc pour le branchement d'un
aspirateur ainsi que deux clés à six pans intérieurs.
Nous recommandons d'utiliser les lames de rechange
d'origine PROXXON.
Caractéristiques techniques :
Niveau sonore ≤ 80dB(A)
Accélération effective ≤ 2,5 m/s
2
Poids 1,8 kg
Cotes
Surface d'appui 160x160 mm
Épaisseur de coupe maxi. 12 mm
Diamètre maxi de lame 58 mm
Orifice de lame de scie: 10 mm
Moteur
Vitesse de rotation 6 500 tr/min
Tension 220 à 240 volts 50/60Hz
Puissance 85 watts
Isolation de protection, classe de protection 2
Utilisation domestique uniquement
Ne pas jeter la machine avec
les ordures ménagères!
Manipulation
Avant la mise en marche
Fixation de l'appareil
La MICRO-scie circulaire doit être fixée sur une plaque en
bois solide avec les vis de fixation ci-jointes (1) (fig. 2).
La plaque en bois peut alors être fixée sur un établi solide
avec deux serre-joints.
Changement de la lame
Attention !
Débrancher la fiche d'alimentation sur secteur
avant de changer la lame !
1. Ouvrir le volet coulissant (2) (fig. 3) avec la clé à six pans
intérieurs.
2. Introduire la clé à six pans intérieurs de 2 mm (1) dans le
plan de travail et bloquer l'arbre d'entraînement.
3. Dévisser la vis (4) avec la clé à six pans intérieurs de
3 mm (5) (fig. 4), retirer la bague (3) et la lame (2).
4. Placer une lame neuve sur l'arbre de lame (1), positionner
la bague (3), visser la vis (4) et la serrer à fond.
- 8 -
F
Page 9
- 9 -
Remarque :
Le choix de la lame dépend du matériau à découper.
Raccorder l'aspirateur
Nous vous recommandons de raccorder la scie à un
aspirateur en cas d'utilisation prolongée de l'appareil. Pour
cela, fixer l'aspirateur à la tubulure de raccord (10) (fig. 1)
à l'aide de l'adaptateur en caoutchouc ci-joint.
Travail avec la MICRO-scie circulaire
Sciage avec la butée longitudinale
1. Desserrer la vis de serrage (1) (fig. 5), régler la butée et
resserrer la vis de serrage (largeur maxi. de la pièce à
travailler 70 mm).
Sciage avec la butée d'angle
1. Desserrer la vis de serrage (1) (fig. 6), régler l'angle selon
l'échelle et resserrer la vis de serrage. Comprimer ensuite
légèrement la pièce à travailler contre la butée et faire
passer la butée le long de la rainure (2).
Voyant de surcharge
Votre outil électrique est équipé d’un système de signalisation
optique qui vous indique lorsque l’appareil se trouve en
surcharge lorsque vous travaillez avec. Après la mise en
marche de l’appareil, la diode lumineuse pos. 13 (cf. ill. 1)
est verte en fonctionnement normal. Si l’appareil est en
surcharge (p. ex. une avance trop rapide de la pièce, usure
de la lame de scie, etc.), la diode change de couleur et
devient rouge. Ceci signale que l’appareil se trouve dans
un état de fonctionnement pour lequel il n’a pas été conçu.
Les systèmes mécaniques et électriques subissent une
contrainte très importante ; c’est pourquoi cet état de
fonctionnement doit être évité. Il est alors recommandé de
travailler avec une avance moins rapide, de remplacer les
lames de scie éventuellement émoussées, de réduire la
profondeur de coupe ou toute autre opération similaire.
Maintenance
Attention !
Débrancher la fiche d'alimentation sur secteur
avant de procéder à tout travail de maintenance
et de réparation.
Remplacement de la courroie crantée
En cas d'usure de la courroie crantée, il est possible de la
remplacer soi-même. Vous pouvez commander des courroies de rechange auprès du service central PROXXON.
1. Débrancher la fiche d'alimentation sur secteur !
2. Démonter la lame.
3. Dévisser les vis (2) et (4) (fig. 7a).
4. Dévisser les vis (3) et retirer le plan de travail de
l'engrenage.
5. Desserrer la tige filetée (7) (fig. 7b) à l'aide d'une clé à
six pans intérieurs de 2 mm et extraire l'axe (6).
6. Desserrer les vis du moteur (9) et retirer le moteur de
l'engrenage.
7. Retirer la rondelle crantée (8) et mettre en place un
courroie crantée neuve.
8. Monter la rondelle crantée (8) avec la courroie crantée
dans le carter d'engrenage.
9. Placer la courroie crantée sur le pignon du moteur et
réassembler le moteur avec l'engrenage.
10. Le reste du montage s'effectue dans l'ordre inverse.
Élimination
N’éliminez pas l’appareil en même temps que les ordures
ménagères ! L’appareil comporte des matériaux recyclables.
Si vous avez des questions à ce sujet, adressez-vous aux
entreprises locales d’élimination des déchets ou à d’autres
institutions communales correspondantes.
Déclaration de conformité CE
Nous déclarons, sous notre entière responsabilité, que
ce produit est conforme aux directives CE suivantes:
Directives CE en matière de basse tension
2006/95/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
Directive sur les machines 2006/42/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
Directive CE-EMV 2004/108/EG
DIN EN 55014-1 / 06.2007
DIN EN 55014-2 / 08.2002
DIN EN 61000-3-2 / 10.2006
DIN EN 61000-3-3 / 06.2006
Jörg Wagner, ingénieur diplômé
PROXXON S.A
Service Sécurité des appareils
Page 10
Istruzioni per l'uso
MICRO-Sega circolare da banco KS 230
Gentile cliente!
La MICRO-sega circolare da banco PROXXON KS 230 è la
macchi-na ideale per tagli di precisione diritti su legno,
plastica oppure su metalli non ferrosi. Per un uso corretto
e sicuro della sega, leggere con cura prima dell’uso le norme
di sicurezza e le istruzioni per l’uso accluse.
Durante i lavori con la sega circolare Micro KS230
si prega di rispettare le avvertenze di sicurezza
supplementari:
1. Non devono essere impiegate lame danneggiate
o deformate
2. Usare solo lame consigliate dalla casa produttrice e che
corrispondono alla norma EN 847-1.
3. Sostituire le lame smussate.
4. Accertarsi che lo spessore della lama fissa non sia
superiore allo spessore del cuneo e che la lama possa
essere impiegata per il numero di giri della macchina.
5. Scegliere una lama adatta per il materiale da tagliare.
6. Quando si sega del legno si prega di collegare un
dispositivo per la raccolta della polvere.
7. KS 230 non deve essere impiegata per piegare, scanalare
o separare.
8. Durante il trasporto è necessario che la parte superiore
della sega venga coperta.
9. Non lasciare l’apparecchio incustodito.
10. Non lavorare mai senza tassello della fessura oppure
senza protezione della lama.
11. In caso di usura nella feritoia del piano, sostituire il piano
di lavoro.
12. Lavorare solo pezzi per i quali le dimensioni del piano di
lavoro garantiscono un appoggio sicuro, in modo da
evitare l'inclinazione del pezzo da lavorare.
13. Utilizzare solo lame perfette.
Panoramica complessiva:
1. Protezione della lama
2. Tassello della feritoia
3. Lama
4. Squadra a goniometro
5. Sportello
6. Fori per il fissaggio
7. Scala graduata
8. Guida longitudinale
9. Interruttore di accensione-spegnimento
10. Raccordo per aspirapolvere
11. Chiave a brugola di 3 mm
12. Chiave a brugola di 2 mm
13. Indicatore di sovraccarico
Descrizione della macchina
La KS 230 taglia il legno e materiali simili fino a 8 mm,
i materiali in plastica fino a 3 mm e i metalli non ferrosi fino
a 1,5 mm. L'attrezzatura di base comprende una lama, una
guida longitudinale, una squadra a goniometro, due viti di
fissaggio, un adattatore in gomma per l'allacciamento
dell'aspirapolvere e due chiavi a brugola.
Raccomandiamo lame di ricambio originali PROXXON.
Dati tecnici:
Sviluppo dei rumori ≤ 80dB(A)
Accelerazione eff. ≤ 2.5 m/s
2
Peso 1,8 kg
Misura
Superficie di appoggio 160x160 mm
Spessore di taglio max. 12 mm
Ø max. lama 58 mm
Foro della lama: 10 mm
Motore
Numero di giri 6.500/min
Tensione 220-240 Volt 50/60Hz
Potenza 85 Watt
Isolamento di protezione di classe 2
Utilizzo solo in casa
Alla fine della vita dell’utensile non gettarlo
nella spazzatura normale bensi nella apposita
raccolta differenziata!
Uso
Prima della messa in funzione
Fissaggio della macchina
La MICRO-sega circolare da banco deve essere fissata su un
piano di legno stabile con le viti di fissaggio accluse 1 (Fig.2).
Il piano va quindi fissato con due morsetti a C su un tavolo
stabile.
Sostituire la lama
Attenzione!
Prima della sostituzione della lama sfilare la spina
di alimentazione!
1. Aprire lo sportello 2 (Fig.3) con la chiave a brugola.
2. Introdurre la chiave a brugola 1 di 2 mm nel piano di
lavoro e bloccare l'albero motore.
3. Con la chiave a brugola 5 di 3 mm (Fig. 4) svitare la
vite 4, e togliere l'anello 3 e la lama 2.
4. Applicare la nuova lama sull'albero della sega 1, montare
l'anello 3, avvitare la vite 4 e serrare.
- 10 -
I
Page 11
- 11 -
Nota:
La scelta della lama adatta dipende dal tipo di materiale da
segare.
Collegamento dell'aspirapolvere
In caso di esercizio prolungato è consigliabile collegare la
macchina ad un aspirapolvere. In questo caso si deve fissare
l'aspirapolvere mediante l'apposito adattatore in gomma al
raccordo 10 (Fig 1).
Lavoro con la MICRO-sega circolare
Segatura con la guida longitudinale
1. Allentare la vite di arresto 1 (Fig. 5), regolare la guida e
serrare di nuovo la vite (la larghezza massima del pezzo
da lavorare è di 70 mm).
Segatura con la squadra a goniometro
1. Allentare la vite di arresto 1 (Fig. 6), regolare il goniome-tro
in base alla scala e serrare di nuovo la vite. Premere quindi
leggermente il pezzo da lavorare contro la squadra e
condurre la squadra lungo la scanalatura 2.
Indicatore di sovraccarico
il Vostro strumento elettronico è dotato di un indicatore ottico
che segnala quando durante la lavorazione l’apparecchio è
sollecitato troppo. Il diodo luminoso Pos. 13 (vedere Fig. 1)
dopo l’accensione dell’apparecchio durante il funzionamento
normale è verde. Quando l’apparecchio è sovraccaricato (ad
es. per l’avanzamento eccessivo del pezzo da lavorare, usura
della lama ecc.) il colore passa da verde a rosso. Significa in
questo caso che l’apparecchio si trova in uno stato operativo
per il quale non è concepito. L’unità meccanica ed elettrica
vengano sollecitati troppo e per questo motivo è necessario
evitare questo stato operativo. Si consiglia quindi di lavorare
con un avanzamento ridotto, sostituire le lame eventualmente
usurate, ridurre la profondità di taglio o sim.
Manutenzione
Attenzione!
Prima di eseguire qualsiasi lavoro di
manutenzione e riparazione, sfilare la spina
di alimentazione!
Sostituzione della cinghia dentata
In caso di usura della cinghia dentata, essa può venire
sostituita senza bisogno di assistenza. Le cinghie dentate
di ricambio si possono ordinare presso il Centro di
Assistenza PROXXON.
1. Sfilare la spina di alimentazione!
2. Smontare la lama.

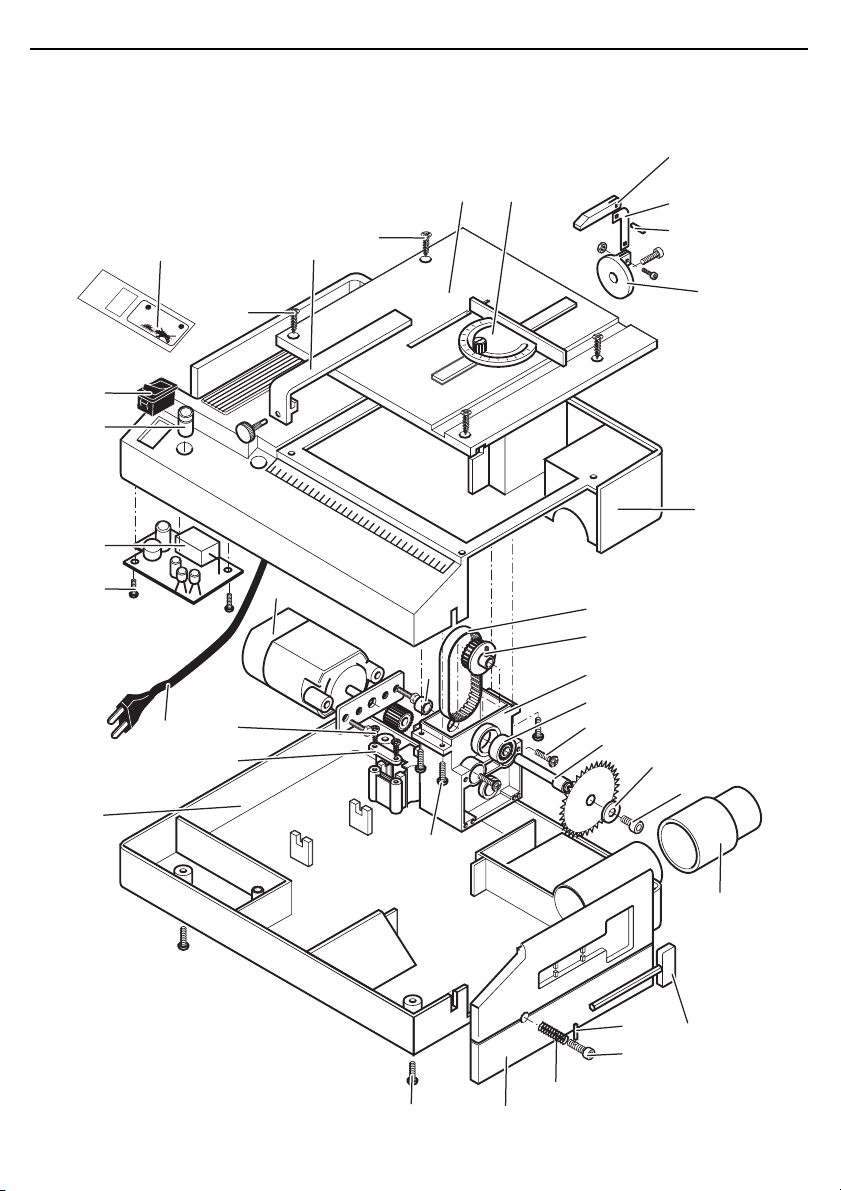

3. Estrarre le viti 2 e 4 (Fig. 7a).
4. Estrarre le viti 3 e staccare il piano di lavoro dal
meccanismo.
5. Allentare la vite senza testa 7 (Fig. 7b) con la chiave a
brugola di 2 mm ed estrarre l'albero 6.
6. Estrarre le viti del motore 9 e staccare il motore dal
meccanismo.
7. Estrarre il disco dentato 8 e applicare una nuova cinghia
dentata.
8. Montare il disco dentato 8 con la cinghia dentata nella
scatola del meccanismo.
9. Applicare la cinghia dentata sul pignone del motore e
assemblare di nuovo il motore con il meccanismo.
10. Il resto del montaggio avviene nella successione inversa.
Smaltimento
Non smaltire l’apparecchio con i rifiuti domestici.
L’apparecchio contiene dei materiali che possono essere
riciclati. In caso di domande in proposito rivolgersi all’azienda
locale per lo smaltimento oppure ai corrispondenti enti
comunali.
Dichiarazione di conformità CE
Dichiariamo, sotto la nostra responsabilità, che questo
prodotto è conforme alle disposizioni delle seguenti
direttive CE:
Direttiva CE relativa alla bassa tensione
2006/95/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
Direttiva CE sulle macchine 2006/42/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
Direttiva CE CEM (compatibilità elettromagnetica)
2004/108/EG
DIN EN 55014-1 / 06.2007
DIN EN 55014-2 / 08.2002
DIN EN 61000-3-2 / 10.2006
DIN EN 61000-3-3 / 06.2006
Ing. Jörg Wagner
PROXXON S.A.
Settore di attività: sicurezza delle macchine
Page 12
Instrucciones de Servicio
MICRO-Sierra circular KS 230
¡Estimado cliente!
La MICRO-sierra circular KS 230 de PROXXON es el aparato
ideal para cortes rectos precisos en madera, plástico o
metales no ferrosos. Para poder manejar la sierra con
seguridad y de acuerdo con las buenas reglas del oficio,
le rogamos que lea detenidamente las normas de seguridad
y las indicaciones de manejo que se adjuntan.
Observe al trabajar con la Micro-sierra circular KS230 las
indicaciones adicionales de seguridad:
1. No pueden ser empleadas hojas de sierra deformadas
o fisuradas
2. Emplear únicamente las hojas de sierra recomendadas
por el fabricante, que correspondan a la norma EN 847-1.
3. Sustituir hojas de sierra desafiladas.
4. Observe, que el espesor de la hoja principal de la sierra
no sea mayor que el espesor de la cuña abridora y que la
hoja de sierra pueda ser empleada para las revoluciones
de la máquina.
5. Para el corte del material emplee la hoja de sierra
apropiada.
6. Conecte una instalación colectora de polvo, cuando se
dedique a aserrar madera.
7. La KS 230 no puede ser empleada para acanalar, ranurar
o entallar.
8. Durante el transporte la parte superior de la hoja de sierra
debe estar cubierta.
9. No dejar el aparato sin supervisión.
10. No trabaje nunca sin cuña de partir o sin recubrimiento
de la hoja de sierra.
11. En caso de desgastes en la hendidura de la sierra,
cambie el tablero de mesa completo.
12. Elabore sólo piezas de trabajo en las que el tamaño de la
mesa permita un apoyo seguro, a fin de evitar una
inclinación de la pieza de trabajo.
13. Utilice sólo hojas de sierra correctas.
Vista de conjunto:
1. Protección de la hoja de sierra
2. Cuña de partir
3. Hoja de sierra
4. Tope angular
5. Puerta corrediza
6. Agujeros para la fijación
7. Escala de ajuste
8. Tope longitudinal
9. Conector/desconector
10. Tubuladura de empalme para el aspirador de polvo
11. Llave de macho hexagonal de 3 mm
12. Llave de macho hexagonal de 2 mm
13. Indicación de sobrecarga
Descripción de la máquina
La KS 230 corta madera y materiales similares de hasta
8 mm, plásticos hasta 3 mm y metales no ferrosos hasta 1,5
mm. El equipo básico está compuesto por una hoja de sierra,
un tope longitudinal, un tope angular, dos tornillos de fijación,
un adaptador de goma para la conexión del aspirador de
polvo y dos llaves de macho hexagonal.
Recomendamos hojas de sierra de repuesto originales de
PROXXON.
Datos técnicos:
Emisión de ruido ≤ 80dB(A)
Aceleración efectiva ≤ 2.5 m/s
2
Peso 1,8 kg
Medidas
Superficie de apoyo 160x160 mm
Espesor máx. de corte 12 mm
Diám. máx. de la hoja de sierra Ø 58 mm
Orificio de la hoja de sierra: 10 mm
Motor
Número de revoluciones 6.500/min
Tensión 220-240 voltios 50/60Hz
Potencia 85 vatios
Aislamiento protector de la clase de protección 2
Utilización sólo en la casa
Por favor no deshacerse de esta maquina
arrojandola a la basura!
Manejo
Antes de la puesta en marcha
Fijación de la máquina
La sierra de calar deberá fijarse con los tornillos de fijación
adjuntos 1 (fig. 2) a una placa de madera resistente. Después, la placa podrá fijarse con dos palancas oscilantes
roscadas sobre una mesa resistente.
Cambiar la hoja de sierra
¡Atención!
¡Antes de cambiar la hoja de sierra, extraiga el
enchufe de contacto a la red!
1. Abra la puerta corrediza 2 (fig.3) con llave de macho
hexagonal.
2. Introduzca la llave de macho hexagonal de 2 mm 1 en la
plancha de trabajo y bloquee el árbol de transmisión.
3. Utilizando la llave de macho hexagonal de 3 mm
5 (fig. 4), desenrosque el tornillo 4,retire el anillo 3
y la hoja de sierra 2.
4. Coloque la nueva hoja de sierra sobre el árbol de la
sierra 1, coloque encima el anillo 3, enrosque el
tornillo 4 y apriételo.
- 12 -
E
Page 13
- 13 -
Indicación:
La elección de la hoja de sierra dependerá del material
a serrar.
Conectar el aspirador de polvo
En caso de funcionamiento más prolongado, recomendamos conectar la sierra a un aspirador de polvo. Para ello,
fije el aspirador de polvo, por medio del adaptador de goma
que se adjunta, en la tubuladura de empalme 10
(fig. 1).
Trabajos con la MICRO-sierra circular
Aserrado con el tope longitudinal
1. Afloje el tornillo de apriete 1 (fig. 5), ajuste el tope y vuelta
a apretar el tornillo de apriete (la anchura máxima de la
pieza de trabajo es de 70 mm).
Aserrado con el tope angular
1. Afloje el tornillo de apriete 1 (fig. 6), ajuste el ángulo de
acuerdo con la escala y vuelva a apretar el tornillo de
apriete. A continuación, apriete ligeramente la pieza de
trabajo contra el tope e introduzca el tope a lo largo de la
ranura 2.
Indicación de sobrecarga
Su herramienta eléctrica está equipada con una indicación
óptica, que le señaliza, cuando durante el trabajo el aparato
se sobrecarga. El diodo luminoso Pos. 13 (véase fig.1) se
enciende de color verde tras conectar el aparato en servicio
normal. Cuando el aparato se sobrecarga (p.ej. por una
avance excesivo de la pieza, desgaste de la hoja de sierra
etc.) el color cambia de verde a rojo. Esta es una señal de
que el aparato se encuentra en un estado de servicio, para
el que no fue concebido. La mecánica y la electricidad se
sobrecargan muy intensamente, por esta razón se debe
evitar este estado de servicio. Se recomienda por ello,
trabajar con poco avance, sustituir hojas de sierra
eventualmente desgastadas, reducir la profundidad
de corte o similares.
Mantenimiento
¡Atención!
Antes de todos los trabajos de mantenimiento
y reparación, extraiga el enchufe de contacto
a la red.
Cambiar la correa dentada
Si estuviese desgastada la correa dentada, será posible
cambiarla. La correa dentada de repuesto puede solicitarla
Ud. al servicio central de PROXXON.
1. ¡Extraer el enchufe de la red!
2. Desmonte la hoja de sierra.
3. Desenrosque los tornillos 2 y 4 (fig. 7a).
4. Desenrosque los tornillos 3 y retire la plancha de trabajo
del cambio.
5. Afloje el tornillo prisionero 7 (fig. 7b) con llave de macho
hexagonal de 2 mm y extraiga el árbol 6.
6. Afloje los tornillos del motor 9 y retire el motor del
cambio.
7. Extraiga la arandela dentada 8 y coloque encima la nueva
correa dentada.
8. Monte la arandela dentada 8 con la correa dentada en la
carcasa del cambio.
9. Coloque la correa dentada sobre el piñón motor y vuelva
a ensamblar el motor con cambio.
10. El resto del montaje se realiza en el orden inverso.
Eliminación
¡Por favor, no deseche el aparato con la basura doméstica!
El aparato contiene materiales que se pueden reciclar.
En caso de dudas diríjase a su centro de reciclado u otras
instituciones comunales correspondientes.
Declaración de conformidad de la UE
Declaramos, bajo nuestra responsabilidad, que este producto
cumple las disposiciones de las directrices EG siguientes:
Directriz de baja tensión 2006/95/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
Directriz de máquinas 2006/42/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
Directriz EG-EMV 2004/108/EG
DIN EN 55014-1 / 06.2007
DIN EN 55014-2 / 08.2002
DIN EN 61000-3-2 / 10.2006
DIN EN 61000-3-3 / 06.2006
Ingeniero, Jörg Wagner
PROXXON S.A.
Campo de actividades de seguridad de aparatos
Page 14
- 14 -
Gebruiksaanwijzing
MICRO-Cirkelzaag KS 230
Geachte klant,
De PROXXON MICRO-cirkelzaag KS 230 is het ideale apparaat
voor precies en recht zagen van hout, kunststof en nonferrometalen. Lees voordat u het apparaat gebruikt de
bijgevoegde veiligheidsvoorschriften en bedieningsinstruc-ties
zorgvuldig door, zodat u de zaag veilig en vakkundig kunt
bedienen.
Let op de aanvullende veiligheidsvoorschriften, als u met
micro-cirkelzaag KS230 werkt:
1. Vervormde of gescheurde zaagbladen mogen niet
gebruikt worden.
2. Alleen de door de fabrikant aanbevolen zaagbladen
gebruiken, conform EN 847-1.
3. Botte zaagbladen vervangen.
4. Let erop dat de stambladdikte van het zaagblad niet
groter is dan de dikte van de splitpen en dat het zaagblad
met het juiste machinetoerental gebruikt moet worden.
5. Kies een zaagblad dat geschikt is voor het te zagen
materiaal.
6. Sluit een stofafzuiginrichting aan wanneer u hout zaagt.
7. De KS 230 mag niet gebruikt worden voor sponningen,
groeven en spleten.
8. Tijdens het transport moet het bovenste gedeelte van het
zaagblad afgedekt worden.
9. Apparaat niet onbeheerd achterlaten.
10. Werk nooit zonder de spleetbout of zonder de
zaagbladafdekking.
11. Vervang bij slijtage in de zaagspleet het hele tafelblad.
12. Bewerk alleen objecten die goed op de tafel passen,
om te voorkomen dat het object kantelt.
13. Gebruik alleen zaagbladen zonder gebreken.
Buitenaanzicht:
1. Zaagbladbeveiliging
2. Spleetbout
3. Zaagblad
4. Hoekaanslag
5. Schuifklep
6. Gaten voor bevestiging
7. Instelschaal
8. Langsaanslag
9. Aan-/ uit-schakelaar
10. Aansluitstomp voor stofzuiger
11. Inbussleutel 3 mm
12. Inbussleutel 2 mm
13. Overbelastingsdisplay
Beschrijving van de machine
De KS 230 is geschikt voor het zagen van hout en soortgelijk
materiaal met een dikte tot 8 mm, kunststof tot 3 mm en
non-ferrometaal tot 1,5 mm. Standaard worden een
zaagblad, een langsaanslag, een hoekaanslag, twee
bevestigingsbouten, een rubberen adapter voor aansluiting
van een stofzuiger en twee inbussleutels meegeleverd.
Wij raden u aan originele PROXXON-reservezaagbladen te
gebruiken.
Technische gegevens:
Geluidsniveau ≤ 80dB(A)
Eff. versnelling ≤ 2,5 m/s
2
Gewicht 1,8 kg
Afmetingen
Geleider 160x160 mm
Max. zaagdikte 12 mm
Max. Ø zaagblad 58 mm
Zaagbladboring: 10 mm
Motor
Toerental 6.500/min
Spanning 220-240 volt 50/60Hz
Vermogen 85 watt
Beschermende isolatie beveiligingsklasse 2
Alleen voor huishoudelijk gebruik
Gelieve niet met het Huisvuil mee te geven.
Bediening
Vóór de inbedrijfstelling
Bevestigen van de machine
De MICRO-cirkelzaag moet met de bijgeleverde bevestigingsbouten 1 (afb. 2) op een stabiele houten plaat worden
bevestigd. Vervolgens kan de plaat met twee lijmklemmen
op een stabiele tafel worden vastgezet.
Zaagblad vervangen
Let op!
Trek vóór het vervangen van het zaagblad de
stekker uit het stopcontact!
1. Open de schuifklep 2 (afb. 3) met de inbussleutel.
2. Steek de inbussleutel 2 mm 1 in het werkblad en blokkeer
de aandrijfas.
3. Schroef met de inbussleutel 3 mm 5 (afb. 4) bout 4 los en
neem ring 3 en zaagblad 2 af.
4. Zet een nieuw zaagblad op de zaagas 1, plaats ring 3,en
schroef het geheel met bout 4 vast.
NL
Page 15
- 15 -
Aanwijzing:
Het type zaagblad dat u moet gebruiken hangt van het te
bewerken materiaal af.
Stofzuiger aansluiten
Wij raden u aan de zaag bij langdurig bedrijf op een
stof-zuiger aan te sluiten. U kunt hiervoor de stofzuiger
via de bijgeleverde rubberen adapter op de aansluit-steun
10 (afb. 1) aansluiten.
Werken met de MICRO-cirkelzaag
Zagen met de langsaanslag
1. Draai klembout 1 (afb. 5) los, stel de aanslag in en draai
de klembout weer vast (max. breedte van het te bewerken
object is 70 mm).
Zagen met de hoekaanslag
1. Draai de klembout 1 (afb. 6) los, stel de hoek volgens de
schaal in en draai de klembout weer vast. Druk vervolgens
het te bewerken object licht tegen de aanslag en geleid de
aanslag door de gleuf 2 heen.
Overbelastingsdisplay:
Uw elektrisch werktuig is uitgerust met een optisch display,
die u erop wijst wanneer het apparaat tijdens de werking te
sterk belast wordt. De lichtdiode pos. 13 (zie figuur 1) is na
het inschakelen van het apparaat bij een normale werking in
het groen verlicht. Indien het apparaat overbelast wordt
(bijvoorbeeld door te veel aanvoer van het werkstuk, slijtage
van het zaagblad etc.) gaat de kleur van groen naar rood
over. Dit duidt erop dat het apparaat zich in een operationele
toestand bevindt, waarvoor het niet geconcipieerd is.
Mechaniek en elektriciteit worden in aanzienlijke mate belast,
waardoor deze operationele toestand te vermijden is. Het is
dan aanbevelenswaardig, met minder aanvoer te werken,
eventueel versleten zaagbladen uit te wisselen, de snijddiepte
te reduceren of dergelijke.
Onderhoud
Let op!
Trek vóór onderhouds- en reparatiewerkzaamheden steeds de stekker uit het stopcontact.
Tandriem vervangen
Bij slijtage van de tandriem kunt u deze zelf vervangen.
U kunt bij de centrale serviceafdeling van PROXXON
reserve-exemplaren bestellen.
1. Trek de stekker uit het stopcontact!
2. Bouw het zaagblad uit.
3. Draai bouten 2 en 4 (afb. 7a) los.
4. Draai bouten 3 los en neem het werkblad van de
tandwielkast af.
5. Draai de borgpen 7 (afb. 7b) met de inbussleutel 2 mm
los en trek de as 6 eruit.
6. Draai de motorbout 9 los en neem de motor van de
tandwielkast af.
7. Neem het tandwiel 8 eruit en leg er een nieuwe
tandriem op.
8. Monteer het tandwiel 8 met de tandriem in de behuizing
van de tandwielkast.
9. Leg de tandriem om het motortandwiel en monteer de
motor weer op de tandwielkast.
10. Voer vervolgens de bovenstaande werkzaamheden in
omgekeerde volgorde uit.
Afval afvoeren
Voer het toestel niet via de huisafval af! Het toestel omvat
grondstoffen die recyclet kunnen worden. Bij vragen
hieromtrent richt u zich alstublieft aan uw plaatselijk
afvalbedrijf of aan andere passende gemeentelijke
voorzieningen.
EG-conformiteitsverklaring
Wij verklaren op eigen verantwoording dat dit product aan de
bepalingen van de volgende EG-richtlijnen voldoet:
EG-Laagspanningsrichtlijn 2006/95/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
EG-Machinerichtlijn 2006/42/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
EG-EMC-richtlijn 2004/108/EG
DIN EN 55014-1 / 06.2007
DIN EN 55014-2 / 08.2002
DIN EN 61000-3-2 / 10.2006
DIN EN 61000-3-3 / 06.2006
Dipl.-Ing. Jörg Wagner
PROXXON S.A.
Afdeling apparaatveiligheid
Page 16
- 16 -
Betjeningsvejledning
MICRO-Rundsav KS 230
Kære kunde!
PROXXON-MICRO-rundsaven KS 230 er det ideelle apparat
til præcis og lige skæring i træ, plast eller non-ferro metaller.
For at kunne betjene saven sikkert og fagligt korrekt bedes
De venligst læse de vedlagte sikkerhedsforskrifter og
betjeningsanvisninger omhyggeligt igennem, inden
apparatet tages i brug.
Under arbejdet med mikro-rundsaven KS 230 skal
desuden følgende sikkerhedsoplysninger iagttages:
1. Der må ikke anvendes beskadigede eller deformerede
savklinger.
2. Der må kun anvendes af producenten anbefalede
savklinger, som er i overensstemmelse med EN 847-1.
3. Skift sløve savklinger.
4. Sørg for, at selve savklingen ikke er tykkere end
kløvekilens, og at savklingen må anvendes til det
respektive maskinomdrejningstal.
5. Vælg en savklinge, som egner sig til det materiale,
der skal saves i.
6. Når du saver træ, skal der monteres en
støvopsamlingsanordning.
7. KS 230 må ikke anvendes til falsning, notning eller
opslidsning.
8. Under transporten bør savklingens øverste del være
dækket af beskyttelseskappen.
9. Lad aldrig redskabet være uden opsyn.
10. Arbejd aldrig uden kløvekile eller uden
savklingeafdækning.
11. Ved slitage i savspalten skal hele bordpladen udskiftes.
12. Bordets størrelse skal sikre en god understøtning. Der bør
derfor kun bearbejdes emner, der ikke kan kippe.
13. Brug kun fejlfrie savklinger.
Helhedsbillede:
1. Savklingebeskyttelse
2. Kløvekile
3. Savklinge
4. Vinkelstop
5. Skydeklap
6. Huller til fastgørelse
7. Indstillingsskala
8. Længdestop
9. Til-/fra-kontakt
10. Tilslutningsstuds til støvsuger
11. Unbrakonøgle (3 mm)
12. Unbrakonøgle (2 mm)
13. Overlastindikator
Beskrivelse af maskinen
Med KS 230 kan man skære træ og lignende materialer op til
8 mm, plast op til 3 mm og non-ferro metaller op til
1,5 mm. Til basisudstyret hører en savklinge, et længde-stop,
et vinkelstop, to fastgørelsesskruer, en gummiadapter til
tilslutning af støvsuger samt to unbrakonøgler.
Vi anbefaler originale PROXXON-reservesavklinger.
Tekniske data:
Støjudvikling ≤ 80dB(A)
Eff. acceleration ≤ 2.5 m/s
2
Vægt 1,8 kg
Mål
Kontaktflade 160x160 mm
Maks. skæretykkelse 12 mm
Maks. savklinge Ø 58 mm
Savklingeboring: 10 mm
Motor
Omdrejningstal 6.500/min.
Spænding 220-240 volt 50/60Hz
Effekt 85 watt
Beskyttelsesisolering, klasse 2 udstyr
Må kun anvendes indenfor
Apparatet må ikke bortskaffes i den
daglige renovation!
Betjening
Inden ibrugtagning
Fastgørelse af maskinen
MICRO-Rundsaven skal fastgøres på en stabil træplade vha.
de vedlagte fastgørelsesskruer 1 (fig. 2). Pladen kan så
fikseres på et stabilt bord vha. to skruetvinger.
Udskiftning af savklinge
Vigtigt!
Inden udskiftning af savklingen skal netstikket
trækkes ud!
1. Åbn skydeklappen 2 (fig. 3) vha. unbrakonøglen.
2. Indfør unbrakonøgle (2 mm) 1 i arbejdspladen,
og bloker drivakslen.
3. Skru skruen 4 ud vha. unbrakonøglen (3 mm) 5 (fig. 4),
og tag ringen 3 og savklingen 2 af.
4. Læg den nye savklinge på savakslen 1, og sæt ringen 3
på. Skru skruen 4 i, og spænd den.
Bemærk:
Valg af savklinge afhænger af det emne, der skal skæres.
Tilslutning af støvsuger
Vi anbefaler, at De ved længere tids drift tilslutter saven til
en støvsuger. Fastgør støvsugeren på tilslutningsstudsen 10
(fig. 1) vha. den vedlagte gummiadapter
DK
Page 17
- 17 -
Arbejde med MICRO-rundsaven
Savning med længdestop
1. Løsn klemskruen 1 (fig. 5), indstil stoppet, og spænd
klemskruen igen (den maks. emnebredde udgør 70 mm).
Savning med vinkelstop
1. Løsn klemskruen 1 (fig. 6), indstil vinklen i overensstem-
melse med skalaen, og spænd klemskruen igen. Tryk så
emnet lidt mod stoppet, og før stoppet op ad rillen 2.
Overlastindikator
El-værktøjet er udstyret med en optisk indikator, som
signaliserer, når apparatet overbelastes under arbejdet.
Lysdioden pos. 13 (se fig. 1) lyser efter indkobling af
apparatet grøn ved normal drift. Når apparatet overbelastes
(f. eks. for stor fremføringshastigheden af emnet,
savklingeslitage etc.) skifter farven fra grøn til rød.
Dette viser, at maskinen er i en driftstilstand, som den
ikke er kontrueret til. Mekanik og elektrik belastes meget
kraftigt, derfor skal denne driftstilstand undgås. Det
anbefales så, at arbejde med mindre fremføringshastighed,
udskifte evt. slidte savklinger, reducere snitdybde o. lign.
Vedligeholdelse
Vigtigt!
Træk netstikket ud inden alt vedligeholdelsesog repara-tionsarbejde.
Udskiftning af tandrem
Skulle tandremmen være slidt, kan De selv udskifte den.
De kan bestille reservetandremme i serviceafdelingen hos
PROXXON.
1. Træk netstikket ud!
2. Afmonter savklingen.
3. Skru skruerne 2 og 4 (fig. 7a) ud.
4. Skru skruerne 3 ud, og tag arbejdspladen af drevet.
5. Løsn gevindtappen 7 (fig. 7b) vha.unbrakonøglen
(2 mm), og træk akslen 6 ud.
6. Løsn motorskruerne 9, og tag motoren af drevet.
7. Tag tandskiven 8 ud, og læg den nye tandrem på.
8. Monter tandskiven 8 med tandremmen i drevhuset.
9. Læg tandremmen på motordrevet, og saml motoren
med drevet igen.
10. Resten af monteringen foretages i omvendt rækkefølge.
Bortskaffelse
Maskinen må ikke smides i husholdningsaffaldet! Maskinen
indeholder råstoffer, der kan recycles. Hvis De har spørgsmål
til dette emne, bedes De kontakte den lokale genbrugsstation
eller andre relevante instanser.
EU-konformitetserklæring
Vi erklærer som eneansvarlige, at dette produkt opfylder
bestemmelserne i følgende EU-direktiver:
EU-lavspændingsdirektiv 2006/95/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
EU-maskindirektiv 2006/42/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
EU-EMC-direktiv 2004/108/EG
DIN EN 55014-1 / 06.2007
DIN EN 55014-2 / 08.2002
DIN EN 61000-3-2 / 10.2006
DIN EN 61000-3-3 / 06.2006
Civilingeniør Jörg Wagner
PROXXON S.A.
Forretningsområde apparatsikkerhed
Page 18
- 18 -
Bruksanvisning
MICRO-Cirkelsåg KS 230
Bäste kund!
PROXXON MICRO-cirkelsåg KS 230 är det perfekta verktyget
för att göra exakta, raka snitt i trä, plast och ickejärnmetaller.
För att kunna använda sågen på ett säkert och riktigt sätt
vill vi att du läser de bifogade säkerhets- och
användningsföreskrifterna noga före användning.
Beakta följande extra säkerhetsföreskrifter vid arbete
med mikrocirkelsåg KS230:
1. Deformerade eller spruckna sågblad får inte användas
2. Använd endast sågblad som rekommenderas av
tillverkaren och som uppfyller krav enligt EN 847-1.
3. Byt slöa sågblad.
4. Se till att sågbladets stamblad inte är tjockare än
spaltkilen och att sågbladet får användas för maskinens
varvtal.
5. Välj ett sågblad som lämpar sig för det material som
ska sågas.
6. Anslut en dammsamlaranordning när du sågar i trä.
7. KS 230 får inte användas för falsfräsning, spårfräsning
eller klyvning.
8. Under transport ska sågbladets övre del vara täckt.
9. Lämna inte maskinen obevakad.
10. Arbeta aldrig utan klyvkil eller sågbladsskydd.
11. Om sågspalten slits ut ska hela bordsplattan bytas ut.
12. Arbeta endast med arbetsstycken som inte är större än
att de kan ligga säkert på bordet. Undvik situationer med
risk för att arbetsstycket faller över bordskanten.
13. Använd endast sågblad som är i fullgott skick.
Allmän översikt:
1. Sågbladsskydd
2. Klyvkil
3. Sågblad
4. Vinkelstopp
5. Skjutdörr
6. Monteringshål
7. Inställningsskala
8. Längdstopp
9. Av/På-strömbrytare
10. Anslutningsstuts för dammsugare
11. 3 mm-insexnyckel
12. 2 mm-insexnyckel
13. Överbelastningsindikering
Beskrivning av maskinen
Cirkelsågen KS 230 sågar i trä och liknande materialupp
till 8 mm, plaster upp till 3 mm och ickejärnmetaller upp
till 1,5 mm. Till standardutrustningen hör ett sågblad,
ett längdstopp, ett vinkelstopp, två fästskruvar, en
gummi-adapter för anslutning av dammsugare samt
två insexnycklar.
Vi rekommenderar att du använder originalsågblad från
PROXXON.
Tekniska uppgifter:
Ljudutveckling ≤ 80dB(A)
eff. acceleration ≤ 2,5 m/s
2
Vikt 1,8 kg
Storlek
Anliggningsyta 160x160 mm
Maximalt sågdjup 12 mm
Maximalt sågblad Ø 58 mm
Sågbladshål: 10 mm
Motor
Varvtal 6 500/min
Spänning 220–240 Volt 50/60 Hz
Effekt 85 Watt
Skyddsisolering skyddsklass 2
Använd endast inomhus
Förbrukade och trasiga maskiner får inte slängas
som avfall, utan de ska lämnas för återvinning.
Drift
Driftförberedelser
Montera fast maskinen
MICRO-Cirkelsågen måste fästas på en stabil träplatta med
de bifogade monteringsskruvarna 1 (fig. 2). Plattan kan sedan
fästas på ett stabilt bord med två skruvtvingar.
Byta sågblad
Varning!
Innan sågbladet byts ut måste du dra ur
väggkontakten!
1. Öppna skjutdörren 2 (fig. 3) med insexnyckeln.
2. Skjut in 2 mm-insexnyckeln 1 i arbetsplattan och blockera
drivaxeln.
3. Skruva av skruv 4 med en 3 mm-insexnyckel 5 (fig. 4),
ta bort ring 3 och sågblad 2.
4. Placera ett nytt sågblad på sågaxel 1, sätt på ring 3,
skruva i skruv 4 och dra åt.
Tips!
Välj sågblad beroende på vilket material du ska såga i.
Ansluta dammsugaren
Vi rekommenderar att du ansluter en dammsugare vid längre
användning. Fäst dammsugaren på anslutningsstut-sen 10
(Fig. 1) med hjälp av den bifogade gummiadaptern.
S
Page 19
- 19 -
Arbeta med MICRO-cirkelsågen
Såga med längdstoppet
1. Lossa spännskruv 1 (fig. 5), ställ in stoppet och skruva åt
spännskruven igen (den maximala bredden för ett
arbetsstycke är 70 mm).
Såga med vinkelstoppet
1. Lossa spännskruv 1 (fig. 6), ställ in vinkelstoppet
enligt skalan och dra åt spännskruven igen. Tryck
sedan arbetsstycket lätt mot stoppet och dra stoppet
längs spåret 2.
Överbelastningsindikering
Apparaten är försedd med visuell indikering som visar när
den överbelastas vid arbete. Lysdioden pos 13 (se bild 1)
lyser grönt när apparaten är påslagen och vid normal drift.
När apparaten överbelastas (t ex vid för snabb frammatning
av arbetsstycket eller om sågbladet är utslitet) ändras färgen
från grönt till rött. Detta visar att apparaten arbetar på ett
sätt som den inte är konstruerad för. De mekaniska och
elektriska komponenterna utsätts för mycket hög
belastning. Därför ska du undvika att arbeta på detta sätt.
Vi rekommenderar att du i sådana fall arbetar med
långsammare frammatning, byter av utslitna sågblad,
minskar skärdjupet eller motsvarande.
Underhåll
V
arning!
Dra ur väggkontakten före alla underhållsoch repara-tionsarbeten.
Byta ut tandremmen
Om tandremmen är sliten kan du själv byta ut den. Du kan
beställa en ny tandrem från PROXXON:s centralservice.
1. Dra ur väggkontakten!
2. Ta bort sågbladet.
3. Skruva loss skruvarna 2 och 4 (fig. 7a).
4. Skruva ur skruvarna 3 och ta bort arbetsplattan från
drevet.
5. Lossa gängstift 7 (fig. 7b) med en 2 mm-insexnyckel
och dra ut axel 6.
6. Lossa motorskruvarna 9 och ta bort motorn från drevet.
7. Dra ut tandskiva 8 och lägg på den nya tandremmen.
8. Montera fast tandskiva 8 med tandremmen i drevhuset.
9. Placera tandremmen på motordrevet och sätt ihop motorn
med drevet igen.
10. Utför resten av monteringen i omvänd ordning.
Avfallshantering
Kasta inte maskinen i hushållssoporna! Maskinen innehåller
material som kan återvinnas. Vid frågor angående detta, var
god vänd dig till ett lokalt återvinningsföretag eller
renhållningen i din kommun.
EG-försäkran om överensstämmelse
Vi försäkrar att den här produkten uppfyller bestämmel-serna
i följande EG-direktiv:
Lågspänningsdirektivet 2006/95/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
Maskindirektivet 2006/42/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
EMC-direktivet 2004/108/EG
DIN EN 55014-1 / 06.2007
DIN EN 55014-2 / 08.2002
DIN EN 61000-3-2 / 10.2006
DIN EN 61000-3-3 / 06.2006
Dipl.-Ing. Jörg Wagner
PROXXON S.A.
Affärsområde apparatsäkerhet
Page 20
- 20 -
Návod k obsluze
MICRO-Kotoučová pila KS 230
Vážený zákazníku!
MICRO-Kotoučová pila PROXXON KS 230 je ideální přístroj
pro přesné a rovné řezání materiálů z dřeva, plastických
hmot nebo neželezných kovů. Pro zajištění bezpečné a
odborné obsluhy kotoučové pily se prosím pečlivě seznamte
s přiloženými bezpečnostními předpisy a pokyny k obsluze
ještě před prvním spuštěním přístroje.
PPřřii pprrááccii ss mmiikkrroo--kkoottoouuččoovvoouu ppiilloouu KKSS223300 ddooddrržžuujjttee ddaallššíí
bbeezzppeeččnnoossttnníí ppookkyynnyy::
1. Používat deformované nebo popraskané pilové kotouče
je zakázáno.
2. Používejte jen pilové kotouče doporučené výrobcem,
odpovídající normě EN 847-1.
3. Tupé pilové kotouče vyměnit.
4. Dbejte na to, aby tloušťka podkladového listu pilového
kotouče nebyla větší než tloušťka roztahovacího klínu a
aby pilový kotouč bylo povoleno používat s nastaveným
počtem otáček.
5. Vždy vybírejte pilový kotouč odpovídající materiálu,
který se bude řezat.
6. Kdykoliv řežete dřevo, uzavřete zařízení k zachycování
prachu.
7. Je zakázáno používat zařízení KS 230 k drážkování,
vytváření žlábků nebo zářezů.
8. Během dopravy musí být horní část pilového kotouče
zakrytá.
9. Přístroj nenechávejte nikdy bez dozoru.
10. Nikdy nepracovat bez spárového klínu resp. bez krytu
kotoučového pilového listu.
11. Při zjištění opotřebení výřezu pilového listu nutno
vyměnit kompletní pracovní desku.
12. Opracovávat jen obrobky s takými rozměry, u kterých
úložná plocha pracovního stolu dovoluje bezpečné
uložení tak, aby nedošlo ke zpříčení obrobku.
13. Používat jen bezchybné kotoučové pilové listy.
Celkový pohled:
1. Ochranný kryt kotoučového pilového listu
2. Spárový klín
3. Kotoučový pilový list
4. Úhlový doraz
5. Posuvný kryt
6. Otvory pro upevnění
7. Stupnice pro nastavení
8. Délkový doraz
9. Spínač Zap / Vyp
10. Připojovací nátrubek pro vysavač
11. Klíč na vnitřní šestihrany 3 mm
12. Klíč na vnitřní šestihrany 2 mm
13. Indikace přetížení
Popis stroje
MICRO-Kotoučová pila KS 230 umožňuje řezání dřeva a
podob-ných materiálů s tloušťkou do 8 mm, plastických
hmot do 3 mm a neželezných kovů do 1,5 mm.
K základnímu vybavení patří jeden kotoučový pilový list,
jeden délkový doraz, jeden úhlový doraz, dva upevňovací
šrouby, jeden pryžový adaptér pro připojení vysavače
jakož i dva klíče na vnitřní šestihrany.
Doporučujeme používat originální náhradní kotoučové pilové
listy PROXXON.
Technické údaje:
Hladina hluku ≤ 80dB(A)
Ef. vibrace ≤ 2,5 m/s
2
Hmotnost 1,8 kg
Rozměry
Dosedací plocha 160x160 mm
Max. řezná tloušťka 12 mm
Max. průměr kotoučového pilového listu Ø 58 mm
Otvor pilového listu: 10 mm
Motor
Otáčky 6.500/min
Napětí 220-240 V 50/60Hz
Výkon 85 W
Ochranná izolace třídy 2
Pouze pro použití ve vnitřním prostoru
Pri likvidaci nevhazujte do domácího odpadu.
Obsluha
Před uvedením do provozu
Upevnění stroje
MICRO-Kotoučovou pilu nutno upevnit na stabilní dřevěnou
desku pomocí přiložených upevňovacích šroubů 1 (Fig.2).
Dřevě-nou desku lze pak upevnit na stabilní stůl pomocí
dvou šroubových upínacích svěrek.
Výměna kotoučového pilového listu
Pozor!
Před výměnou kotoučového pilového listu nutno vždy
vytáhnout síťový kabel ze zásuvky!
1. Posuvný kryt 2 (Fig.3) otevřít pomocí klíče na vnitřní
šestihrany.
2. Klíč na vnitřní šestihrany 2 mm 1 vložit do pracovní desky
a zablokovat hnací hřídel.
3. Pomocí klíče na vnitřní šestihrany 3 mm 5 (Fig. 4)
odšroubovat šroub 4, vyjmout kroužek 3 a pilový list 2.
4. Na hřídel kotoučového pilového listu 1 nasunout nový
pilový list, nasadit kroužek 3, našroubovat šroub 4 a
pevně dotáhnout.
CZ
Page 21
- 21 -
Upozornění:
Volba kotoučového pilového listu závisí od druhu materiálu,
určeného k řezání.
Připojení vysavače
Při delší době provozu pily doporučujeme připojení
vysavače. K připojení vysavače nutno použít přiložený
pryžový připojovací nátrubek 10 (Fig. 1).
Práce na MICRO-kotoučové pile
Řezání pomocí délkového dorazu
1. Uvolnit upevňovací šroub 1 (Fig. 5), doraz nastavit
a upevňovací šroub opět dotáhnout
(šířka obrobku může být max. 70 mm).
Řezání pomocí úhlového dorazu
1. Upevňovací šroub 1 (Fig. 6) uvolnit, podle stupnice
nastavit požadovaný úhel a upevňovací šroub opět
dotáhnout. Při řezání nutno obrobek lehce tlačit k
dorazu a současně doraz posouvat v drážce 2.
Indikace přetížení
Vaše elektrické nářadí je vybaveno optickou indikací, která
signalizuje, je-li přístroj při použití příliš přetěžován. Světelná
dioda pol. 13 (obr. 1) se za normálního provozu rozsvítí po
zapnutí přístroje zeleně. Je-li přístroj přetěžován (například
přílišným posuvem obrobku, opotřebením pilového kotouče
apod.), změní se barva kontrolky ze zelené na červenou. To
je známkou toho, že se přístroj nachází v provozním stavu,
ke kterému nebyl koncipován. Mechanická a elektrická část
jsou příliš silně zatěžovány, a proto je třeba se tomuto
provoznímu stavu vyhýbat. Pak se doporučuje pracovat s
menším posuvem a případně vyměnit opotřebovaný pilový
kotouč, snížit hloubku řezu apod.
Údržba
Pozor!
Před zahájením každé opravy přístroje nebo údržbářské
práce nutno vytáhnout síťový kabel ze zásuvky.
Výměna ozubeného řemenu
Při zjištění opotřebení ozubeného řemenu lze tento lehce
vyměnit ve vlastních podmínkách. Náhradní ozubený řemen
lze objednat prostřednictvím centrálního servisu PROXXON.
1. Síťový kabel vytáhnout ze zásuvky!
2. Kotoučový pilový list vymontovat.
3. Šrouby 2 a 4 (Fig. 7a) vyšroubovat.
4. Šrouby 3 vyšroubovat a pracovní desku sejmout z
převodovky.
5. Kolík se závitem 7 (Fig. 7b) uvolnit pomocí klíče na
vnitřní šestihrany 2 mm a hřídel 6 vytáhnout.
6. Šrouby upevnění motoru 9 uvolnit a motor vyjmout z
převodovky.
7. Ozubené kolo 8 vyjmout a nasadit nový ozubený řemen
8. Ozubené kolo 8 s ozubeným řemenem namontovat do
skříně převodovky.
9. Ozubený řemen nasadit na ozubený pastorek motoru a
motor opět smontovat s převodovkou.
10. Další postup montáže probíhá v obráceném pořadí.
Likvidace
Prosím nevyhazujte pfiístroj do domovního odpadu! Pfiístroj
obsahuje hodnotné látky, které mohou b˘t recyklovány.
Pokud budete mít dotazy, obraÈte se prosím na místní
podnik pro likvidaci odpadu nebo jiné podobné místní
zafiízení.
Prohlášení o shodnosti výroby podle směrnic
EHS
Tímto na vlastní odpovědnost prohlašujeme, že konstrukce
a výroba tohoto výrobku splňují podmínky následujících
směrnic ES:
ES-Směrnice pro nízká napětí 2006/95/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
ES-Směrnice pro konstrukci strojů 2006/42/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
ES-EMV-Směrnice 2004/108/EG
DIN EN 55014-1 / 06.2007
DIN EN 55014-2 / 08.2002
DIN EN 61000-3-2 / 10.2006
DIN EN 61000-3-3 / 06.2006
Dipl.-Ing. Jörg Wagner
PROXXON S.A.
Odbor bezpečnosti výrobků
Page 22
- 22 -
Daire testeresi KS 230
MICRO-Kullanma talimatı
Sayın müflteri!
PROXXON KS 230 daire testeresi a¤aç, plastik veya
demir/çelik harici metallerin hassas ve düz olarak kesilmesi
için ideal bir makinedir. Testerenin emniyetli ve kurallara
uygun olarak kullanılabilmesi açısından lütfen emniyet
talimatlarını ve kullanma talimatlarını dikkatlice bafltan
sona okuyun.
Micro-Dairesel testere KS230 ile çalıflırken ek emniyet
talimatlarına da riayet ediniz:
1. Deforme olmufl veya çatlamıfl testere bıçakları
kullanılmamalıdır
2. Yalnızca üretici tarafından tavsiye edilen ve EN 847-1
normuna uygun testere bıçaklarını kullanınız.
3. Kör testere bıçaklarını de¤ifltiriniz.
4. Testere bıça¤ı kalınlı¤ının testere yuvası kalınlı¤ından
büyük olmamasına ve testere bıça¤ının makinenin sahip
oldu¤u devirle kullanılıp kullanılmayaca¤ına dikkat
ediniz.
5. Kesilecek malzemeye uygun testere bıça¤ını seçiniz.
6. Tahta kesiyorsanız e¤er, bir toz emme tertibatı
ba¤layınız.
7. KS 230 oluk, kanal veya yarık açma ifllemleri için
kullanılmalıdır.
8. Taflıma sırasında testere bıça¤ının üst kısmı örtülmelidir.
9. Cihazı asla kendi baflına çalıflır vaziyette bırakmayınız.
10. Asla kanal kaması veya testere muhafazası olmadan
çalıflmayın.
11. Kesme kanalının (aralı¤ının) aflınması durumunda,
makinenin çalıflma tablasını komple de¤ifltirin.
12. Sadece makinenin çalıflma tablasının büyüklü¤ü,
parçanın emniyetli olarak yerlefltirilmesine olanak
sa¤layacak büyüklükteki malzemelerle çalıflın, böylece
çalıflılan parçanın kasıntı yapması önlenmifl olsun.
13. Sadece kusursuz daire testerelerini kullanın.
Genel görünüm:
1. Testere muhafazası
2. Kanal kaması
3. Daire testere
4. Dayama gönyesi
5. Sürgülü kapak
6. Ba¤lantı delikleri
7. Ayar skalası
8. Boylamasına dayama mesnedi
9. Açma-/ Kapama flalteri
10. Toz emme donanımı ba¤lantı bo¤azı
11. Altı köfleli 3 mm imbus anahtarı
12. Altı köfleli 2 mm imbus anahtarı
13. Aflırı yük göstergesi
Makinenin tanımı
KS 230 testeresi 8 mm kalınlı¤a kadar a¤aç ve buna benzer
materyalleri, 3 mm’ye kadar plastik ve 1,5 mm’ye kadar
demir/çelik olmayan metalleri keser. Standart donanım
olarak bir daire testere, bir boylamasına dayama mesnedi,
bir dayama gönyesi, iki ba¤lantı cıvatası, toz emme
donanımı ba¤lantısı için bir lastik adaptör, aynı zamanda
iki adet imbus anahtar bulunmaktadır.
Biz orijinal PROXXON-yedek daire testerelerinin
kullanılmasını tavsiye ediyoruz.
Teknik bilgiler:
Gürültü oluflumu ≤ 80dB(A)
Fiili ivme ≤ 2,5 m/s
2
A¤ırlık 1,8 kg
Ölçüleri
Kapladı¤ı alan 160x160 mm
Maksimum kesme kalınlı¤ı 12 mm
Maksimum daire testere Ø 58 mm
Testere bıça¤ı deli¤i: 10 mm
Motor
Devir sayısı 6.500/dak.
Volt 220-240 Volt 50/60Hz
Gücü 85 Watt
Koruyucu izolasyon, koruma sınıfı 2
Sadece ev ifllerinde kullanılabilir
Makina’n›n geri dönüflümünü ev art›klar›
üzerinden yapmay›n.
Kullanılması
Çalıfltırmadan önce
Makinenin sabit olarak ba¤lanması
Daire testeresi beraberinde verilen cıvatalar ile 1 (fiekil 2)
sa¤lam bir a¤aç tabla üzerine ba¤lanmak zorundadır.
Bundan sonra a¤aç tabla iki iflkence ile sa¤lam bir masa
(tezgah) üzerine sabitlenmelidir.
Daire testerenin de¤ifltirilmesi
Dikkat!
Daire testere de¤ifltirilmeden önce kablo fiflini çekin!
1. Sürgülü kapa¤ı 2 (fiekil3) imbus anahtar ile açın.
2. 2 mm imbus anahtarı 1, çalıflma tablasına yerlefltirin ve
tahrik milini bloke edin.
3. 3 mm imbus anahtar ile 5 (fiekil 4) cıvatayı 4 sökün,
rondelayı 3 ve daire testereyi 2 çıkarıp alın.
4. Yeni daire testereyi, testere miline 1 yerlefltirin,
rondelayı 3 takın, cıvatayı 4 vidalayın ve sıkın.
TR
Page 23
- 23 -
Açıklama:
Testerenin seçimi, kesilecek olan malzemeye ba¤lıdır.
Toz emme donanımının ba¤lanması
Biz, daire testeresinin uzun zaman çalıfltırılması durumunda
bir toz emme donanımına ba¤lanmasını tavsiye ediyoruz.
Bunun için toz emme donanımını makine ile beraber verilen
lastik adaptör yardımı ile ba¤lantı bo¤azına 10 (fiekil 1)
tespit edin.
Daire testere ile çalıflma
Boylamasına dayama mesnedi ile kesme
1. Sıkıfltırma cıvatasını 1 (fiekil 5) gevfletin, dayama
mesnedini ayarlayın ve sıkıfltırma cıvatasını tekrar sıkın
(Maksimum parça geniflli¤i 70 mm olmalıdır).
Dayama gönyesi ile açılı kesme
1. Sıkıfltırma cıvatasını 1 (fiekil 6) gevfletin, skalaya göre
açıyı ayarlayın ve sıkıfltırma cıvatasını tekrar sıkın. Daha
sonra kesilecek parçayı dayamaya do¤ru hafifçe bastırın ve
dayama üzerinde kanal 2 boyunca hareket ettirin.
Aflırı yük göstergesi
Elektrikli cihazınız optik bir göstergeye sahiptir, bu gösterge
çalıflma sırasında cihazın aflırı zorlandı¤ını gösterir. Iflıklı
diyot Poz. 13 (bakınız fiek. 1) cihaz çalıfltırıldıktan sonra
normal iflletimde yeflil yanar. Cihaz aflırı zorlanmaya
baflladı¤ında (örn. kesilen parçaya, testere bıça¤ına vb.
fazla avans verildi¤inde) diyotun rengi yeflilden kırmızıya
döner. Bu cihazın buna göre tasarlanmamıfl oldu¤u bir
iflletim durumunda bulundu¤unu gösteren bir iflarettir.
Mekanik ve elektrik sistem üstüne aflırı yük biner, bu
nedenle bu iflletim durumundan kaçınılmalıdır. Böyle bir
durumda daha az avansla çalıflılması, aflınmıfl olan testere
bıçaklarının de¤ifltirilmesi, kesim derinli¤inin azaltılası vb.
tavsiye edilir.
Bakımı
Dikkat!
Tüm bakım ve tamir çalıflmalarından önce kablo fiflini çekin.
Diflli kayıflın de¤ifltirilmesi
E¤er diflli kayıfl aflınmıfl ise, bunu kendiniz de¤ifltirme
imkanına sahipsiniz. Yedek kayıflı PROXXON merkez
servisinden siparifl edebilirsiniz.
1. Kablo fiflini çekin!
2. Daire testereyi söküp çıkarın.
3. Cıvataları 2 ve 4 (fiekil 7a) sökün.
4. Cıvataları 3 sökün ve çalıflma tablasını flanzımandan
ayırıp alın.
5. Vidalı pimi 7 (fiekil 7b) 2 mm imbus anahtar ile gevfletin
ve mili 6 dıfları çekin.
6. Motor cıvatalarını 9 gevfletin ve motoru flanzımandan
ayırın.
7. Diflli diski 8 çıkarıp alın ve yeni kayıflı yerlefltirin.
8. Diflli diski 8, diflli kayıfl ile beraber flanzıman gövdesine
monte edin.
9. Diflli kayıflı motor pinyon difllisine yerlefltirin ve motor ile
flanzımanı tekrar birbirine ba¤layın.
10. Geri kalan montaj ifllemleri, sökme sırasının ters sırasına
göre yapılacaktır.
Cihacın ortadan kaldırılması (Atılması)
Lütfen cihazı normal çöp içine atmayınız! Cihaz içerisinde geri
dönüflümü mümkün parçalar vardır. Bu konuyla ilgili sorularınızı
lütfen çöp toplama kurulufluna veya di¤er belediye kurumlarına
yöneltebilirsiniz.
AB-Uygunluk belgesi
Biz kendi sorumlulu¤umuz altında bu ürünün afla¤ıda
belirtilen AB normlarına uygun oldu¤unu beyan ederiz:
AB-Alçak gerilim normları 2006/95/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
AB-Makine normları 2006/42/EG
DIN EN 61029-1 / 12.2003
IEC 61F(CO)86
AB-EMV-Normları 2004/108/EG
DIN EN 55014-1 / 06.2007
DIN EN 55014-2 / 08.2002
DIN EN 61000-3-2 / 10.2006
DIN EN 61000-3-3 / 06.2006
Yük.-Müh. Jörg Wagner
PROXXON S.A.
Makine Emniyet Departmanı
Page 24
ET-Nr.: Bezeichnung
27006-01 Gehäuseoberteil
27006-02 Gehäuseunterteil
27006-03 Schiebetür
27006-04 Getriebegehäuse
27006-05 Lagerbuchse
27006-06 Motor mit Befestigungsplatte und Ritzel
27006-07 Befestigungsschraube für Motor
27006-08 Befestigungsschraube für Getriebe
27006-09 Schalter
27006-10 220 Volt Anschlußkabel mit Stecker
27006-11 Arbeitsplatte
27006-12 Winkelanschlag komplett
27006-15 Schraube für Arbeitsplatte
27006-16 Längsanschlag komplett
27006-18 Stift
27006-19 Sägeblattabdeckung
27006-20 Spaltkeil
27006-21 Befestigung für Spaltkeil komplett mit
Schrauben
27006-25 Zahnriemenscheibe mit Gewindestift
27006-26 Welle
27006-28 Scheibe
27006-29 Befestigungsschraube für Sägeblatt
27006-30 Innen-Sechskant-Schlüssel
27006-56 Kugellager
27006-57 Zahnriemen
27006-59 Befestigungsschraube
27006-60 Adapter für Staubsaugeranschluss
27006-62 Spiralfeder
27006-63 Arretierung
27006-64 Stift
27006-65 Zugentlastung
27006-66 Schraube für Zugentlastung
27006-67 Leuchtdiode
27006-68 Platine
27006-69 Schraube
27006-70 Label
27006-97 Artikelverpackung
27006-99 Bedienungsanleitung (inkl.
Sicherheitsvorschriften)
Ersatzteilliste
Ersatzteile bitte schriftlich beim PROXXON Zentralservice bestellen (Adresse auf der Rückseite der
Anleitung)
MICRO-Kreissäge KS 230
Artikel-No. 27 006
- 24 -
Page 25
- 25 -
Ersatzteilbild
/+34/0
)
Page 26
Änderungen im Sinne des technischen Fortschritts behalten wir uns vor.
Ihr Gerät funktioniert nicht ordentlich? Dann bitte die Bedienungsanleitung noch
einmal genau durchlesen.
Ist es tatsächlich defekt, senden Sie es bitte an:
PROXXON Zentralservice PROXXON Zentralservice
D-54518 Niersbach A-4224 Wartberg/Aist
Wir reagieren prompt und zuverlässig! Über diese Adresse können Sie auch alle
erforderlichen Ersatzteile bestellen.
Wichtig:
Eine kurze Fehlerbeschreibung hilft uns, noch schneller zu reagieren. Bei
Rücksendungen innerhalb der Garantiezeit bitte Kaufbeleg beifügen.
Bitte bewahren Sie die Originalverpackung auf und senden das Gerät darin zurück.
So vermeiden Sie Beschädigungen beim Transport!
Loading...
