USER GUIDE

®

DESKTOP PROJECTORTM6150/6100

English

Deutsch

Français

Español

Italiano

Português

Norsk

WARRANTY (US, Latin America and Canada only)

Proxima Corporation warrants that the projector product manufactured by Proxima is free from defects in materials and
workmanship under normal use during the Warranty Period. The Warranty Period commences on the day of purchase by
the end user. The Warranty Period of the projector is two years. The lamp Warranty Period is 90 days or 500 hours which
ever comes first. Each Proxima product is manufactured from new parts, or new and some used parts. In some cases,
the product may have been delivered to another end-user and then returned. In all cases, the product has undergone testing
and quality inspection, and Proxima’s full warranty terms apply. The end-user’s sales receipt or invoice showing the date of
purchase of the product and the name of the Reseller is proof of date of purchase. The Warranty extends only to the original
purchaser and is not transferable. During the Warranty Period, Proxima will, at no additional charge, repair or replace defective
parts or at the option of Proxima, replace the entire unit.

This limited Warranty does not extend to any Proxima product thas has been damaged or been rendered defective (a) as a result
of accident, misuse or other abuse; (b) by the use of parts not manufactured or sold by Proxima; (c) by modification of
the product; or (d) as a result of servicing by non-authorized personnel.

ProCare Service Programs (US and Canada only)

Proxima offers optional service programs available for purchase, in addition to the standard Factory Warranty. Extended
Warranties are available in one- and two-year options, for up to four years of coverage and are available to purchase anytime
while the projector is still in warranty.

ProXchange offers the original purchaser the option of having a replacement unit shipped (in most cases) the next business day
to the location within the covered regions of their choice. By choosing ProXchange, the original purchaser will receive a new or
“like new” unit which they will keep. The replacement projector will be covered by the remaining balance of the original Warranty
Period or any Extended Warranties if applicable. Proxima will not return the non-working projector originally purchased.

Spare in the Air is a factory loaner program that provides the original purchaser with a projector the next business day (in most
cases) and returns the original unit back to the customer once it is repaired.

ProXchange and Spare in the Air are available for purchase at the time of the projector purchase and are only valid while the
projector is covered by either it’s Factory or Extended Warranty. To execute either the ProXchange or Spare in the Air process,
proof of date of purchase and a valid credit card number for security are required. If the non-working unit returned to Proxima is
damaged or the warranty has been voided, the original purchaser will be responsible for the costs to repair the out of warranty
conditions. All other in-warranty repairs will be covered by Proxima.

Limitation of Warranties

The foregoing Warranty is expressly in lieu of any other expressed or implied warranties including, without limitations, warranties
of merchantability or fitness for a particular purpose. To the extent not prohibited by law, all statutory warranties are hereby
waived and excluded from this Warranty. Proxima expressly disclaims all warranties not stated in this Limited Warranty.

Trademarks

Proxima is a registered trademark of Proxima Corporation. Desktop Projector, Desktop Projection, ProXchange and Laser F/X
are trademarks of Proxima Corporation. Other trademarks are the property of their respective owners.

z

2000 Proxima Corporation. All rights reserved. Specifications are subject to change without notice.

For Americas:
Proxima Corporation

9440 Carroll Park Drive

San Diego, CA 92121-2298
USA
Phone [phone], option 2.
Fax [phone]
http://www.proxima.com

For Europe/Middle East/Africa:
Proxima Netherlands

Horsterweg 24

6191 RX Beek
The Netherlands
Tel: [phone]
Fax: [phone]
http://www.proxima.com

For Asia:
Proxima Singapore

29, Int Business Park
# 04-02 Acer Bldg, Tower B
609923 Singapore
Singapore
Tel: [phone]
Fax: [phone]
http://www.proxima.com

TABLE OF CONTENTS

INHALTSVERZEICHNIS TABLE DES METIERES INDICE INDICE ÍNDICE INNHOLDSFORTEGNELSE

A. SUPPLIED MATERIAL..........................................4

LIEFERUMFANG

EQUIPEMENT FOURNI

MATERIAL SUMINISTRADO

MATERIALE FORNITO

MATERIAL FORNECIDO

VEDLAGT MATERIELL

B. SETTING UP PROCEDURE..................................6

ANSCHLUSS

INSTALLATION

PROCEDIMIENTO DE CONEXI

PROCEDIMENTO DI IMPOSTAZIONE

INSTALAÇÃO

OPPSETT

C. START - STOP.......................................................8

START - STOP

MISE EN/HORS SERVICE

ENCENDIDO - APAGADO

AVVIO - ARRESTO

LIGAR - DESLIGAR

START - STOPP

D. IMAGE ADJUSTMENTS........................................9

BILDEINSTELLUNGEN

MISE AU POINT DE L’IMAGE

AJUSTE DE LA IMAGEN

REGOLAZIONE DELL’IMMAGINE

AJUSTES DA IMAGEM

JUSTERE BILDET

E. REMOTE CONTROL & KEYBOARD..................10

FERNBEDIENUNG UND BEDIENFELD

TELECOMMANDE ET CLAVIER

CONTROL REMOTO Y TECLADO

TELECOMANDO E TASTIERA

CONTROLE REMOTO E TECLADO

FJERNKONTROLL OG TASTATUR

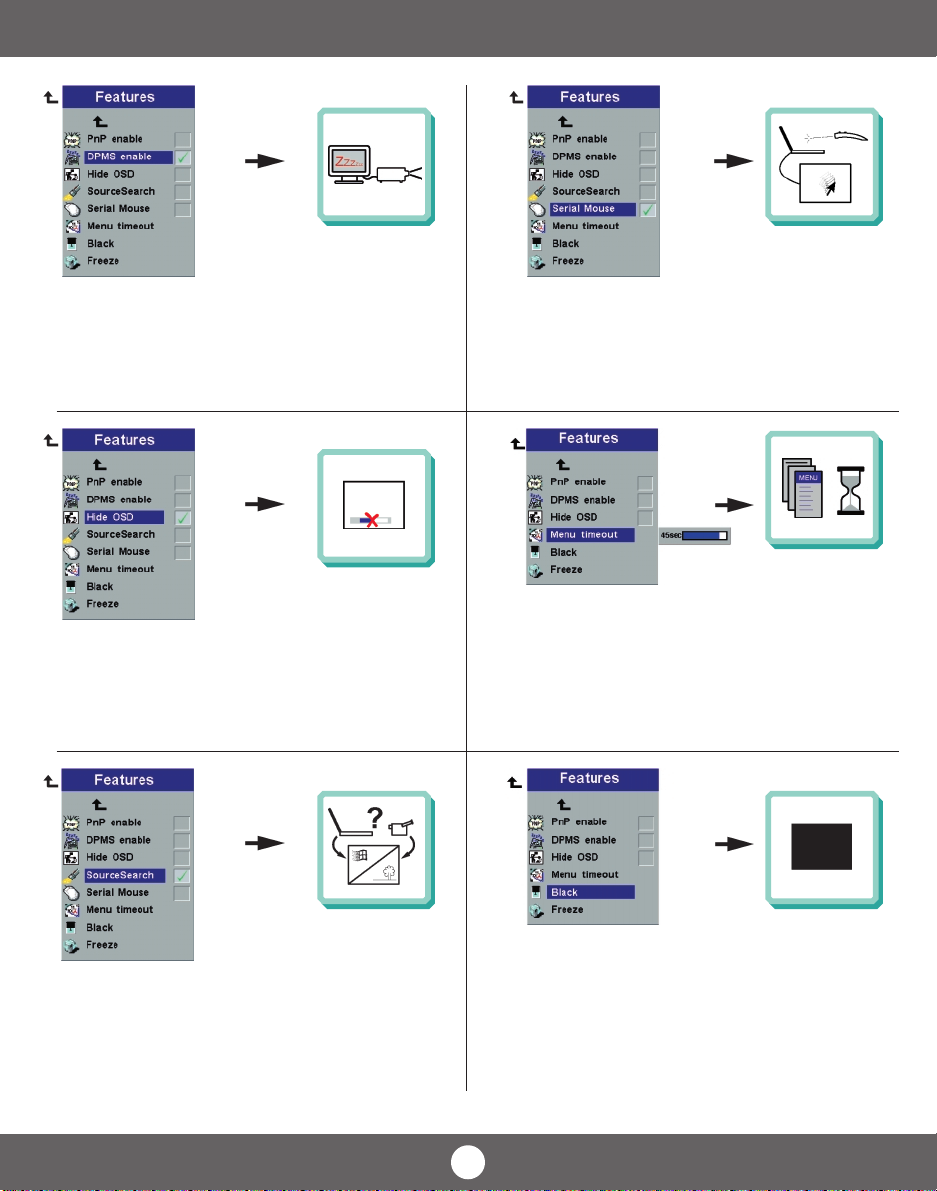

F. MENU ADJUSTMENTS.......................................13

MENÜ EINSTELLUNGEN

OPTIONS DE MENU

MEN

Ú

DE AJUSTES

IMPOSTAZIONI DAL MENU

AJUSTES DO MENU

MENYINNSTILLINGER

G. CONTROL RS 232...............................................18

STEUERN SIE RS 232

CONTRÔLE LES RS 232

CONTROLE RS 232

GESTIRE RS 232

CONTROLE RS 232

KONTROLL RS 232

Ó

N

H. OVERVIEW / CEILING MOUNT..............................19

ÜBERSICHT / DECKENMONTAGESATZ

PRESENTATION / MONTAGE AU PLAFOND

VISTA GENERAL / MONTAJE EN EL TECHO

PROSPETTO / MONTATURA PER IL SOFFITTO

VISTA GERAL / SUPORTE DE TETO

OVERSIKT / TAKMONTASJE

I. LIGHT MESSAGES.................................................20

LEUCHTANZEIGEN

INDICATEURS LUMINEUX

INDICADORES LUMINOSOS

MESSAGGI LUMINOSI

INDICADORES LUMINOSOS

LYSSIGNALER

J. POWER MANAGEMENT (DPMS)...........................22

POWER MANAGEMENT (DPMS)

GESTION DE L’ALIMENTATION (DPMS)

FUENTES DE ENERG

CONTROLLO DELL’OPERATIVITÀ (DPMS)

CONTROLE DA POTÊNCIA

STRØMSPARING (DPMS)

K. TROUBLESHOOTING.............................................23

FEHLERBEHEBUNG

SOLUTION AUX PROBLÈMES LES PLUS
FR

É

QUENTS

SOLUCI

Ó

N DE PROBLEMAS

SOLUZIONE DEI PROBLEMI

LOCALIZAÇÃO DE DEFEITOS

FEILSØKING

L. TECHNICAL DATA..................................................25

TECHNISCHE DATEN

CARACTERISTIQUES TECHNIQUES

DATOS T

É

É

PARATIONS

CNICOS

É

CNICOS

DATI TECNICI

DADOS T

TEKNISKE DATA

M. SERVICE INFORMATION.......................................28

SERVICEHINWEIS

R

INFORMACIÓN SOBRE ASISTENCIA TECNICA

ASSISTENZA TECNICA

INFORMAÇÃO DE SERVIÇOS

SERVICEINFORMASJON

N. MAINTENANCE.......................................................29

WARTUNG

ENTRIEN

MANTENIMIENTO

MANUTENZIONE

MANUTENÇÃO

VEDLIKEHOLD

Í

A (DPMS)

O. FCC STATEMENT....................................................31

3

A

SUPPLIED MATERIAL *)

LIEFERUMFANG EQUIPEMENT FOURNI MATERIAL SUMINISTRADO MATERIALE FORNITO MATERIAL FORNECIDO VEDLAGT MATERIELL

LCD Projector with lenscap

LCD Projektor mit Schutzkappe

Projecteur LCD avec protection lentille

Proyector LCD con tapa del lente

Proiettore LCD con coperchietto

Projetor LCD com protetor de lente

LCD-projektor med linsedeksel

A

Analog Computer Cable (VGA)

Analogkabel (VGA)

Câble ordinateur analogique (VGA)

Cable para ordenador anal

Cavo analogico per il computer (VGA)

Cabo de Computado Anal

Analog Datamaskinkabel (VGA)

ógico (VGA)

ógico (VGA)

E

Remote control with batteries

Fernbeienung mit Batterien

T

él

écommande avec batteries

Control remoto con pilas

Telecomando con batterie

Controle remoto com pilhas

Fjernkontroll med batterier

B

Digital Computer Cable (DVI)

Digitalkabel (DVI)

Câble ordinateur digital (DVI)

Cable para ordenador digital (DVI)

Cavo digitale per il computer (DVI)

Cabo de Computador Digital (DVI)

Digital Datamaskinkabel (DVI)

G

Soft Case

Tragetasche

Etui souple

Funda

Valigetta

Maleta

Myk veske

C

Audio/Video Cable

Audio/Videokabel

Câble audio/vid

Conexi

Cavo audio/video

Cabo de

Audio/Videokabel

*)

H

éo

ón de audio/v

Áudio/Vídeo

ídeo

*)

USB Mouse Cable

USB Mauskabel

Câble souris USB

Cable raton USB

Cavo mouse USB

Cabo de Mouse USB

USB-musekabel

*) Country dependent Länder abhängig D

Audio Cable

Audiokabel

Câble audio

Cable de audio

Cavo audio

Cabo de

Áudio

Audiokabel

épendant du pays Depende del paísDipendentemente al paese di destinazione Dependendo do pa

Power cord

Netzkabel

Cordon d’alimentation

Cable de alimentaci

Cavo alimentazione

Cabo de alimentação

Strømledning

SCART adapter

SCART-Anschluß

Adaptateur audio

òn

Adaptador de Scanner

Presa scart

Adaptador SCART

SCART-adapter

4

ís Områdeavhengig

SUPPLIED MATERIAL *)

LIEFERUMFANG EQUIPEMENT FOURNI MATERIAL SUMINISTRADO MATERIALE FORNITO MATERIAL FORNECIDO VEDLAGT MATERIELL

F F2F1

Mouse Cable

Mauskabel

Câble souris

Cable raton

Cavo mouse

Cabo de Mouse

Musekabel

User guide

Benutzer Handbuch

Guide d’utilisateur

Gu

ía del usario

Manuale d’uso

Guia do usu

ário

Bruker veiledning

PS/2 mouse adapter

PS/2 Adapter der Maus

PS/2 Adaptateur de la souris

PS/2 Adaptador del rat

PS/2 Adattotore del mouse

PS/2 Adaptador do rato

PS/2 Musadapter

ón

Serial PC mouse adapter

Serien PC Mausadapter

Adaptateur s

Adaptador serial del rat

Adattatore seriale del mouse del PC

Adaptador de s

Serie PC Musadapter

équentiel de souris de PC

ón de la PC

érie do rato do PC

*) Country dependent Länder abhängig D

épendant du pays Depende del paísDipendentemente al paese di destinazione Dependendo do pa

5

ís Områdeavhengig

B

SETTING UP PROCEDURE

ANSCHLUSS INSTALLATION PROCEDIMIENTO DE CONEXIÔN PROCEDIMENTO DI IMPOSTAZIONE INSTALAÇÃO OPPSETT

1. Connect the projector to: - the data source with the Analog Computer Cable (A) to ANALOG COMPUTER VGA (2) or

2. For the mouse control connect: - the USB Mouse Cable (E) to MOUSE 2 (USB), when using DIGITAL COMPUTER DVI (1) or

3. For computer sound connection, use: - the Audio Cable (G) to AUDIO IN

4. Connect power cord to projector (H)

5. Turn on the projector, then the source(s)

1. Projektor anschließen: - mit dem Analogkabel (A) an ANALOG COMPUTER VGA (2) (Datenquelle) oder

2. Für Maussteuerung: - das USB-Mauskabel (E) in den Anschluss MOUSE 2 stecken, nur bei DIGITAL COMPUTER DVI (1) oder

3. Für Klang aus dem Computer das Audiokabel (G) in den Anschluss AUDIO IN stecken

4. Netzstecker des Projektors einstecken (H)

5. Zuerst Projektor und dann Quellgerät(e) einschalten

1. Connectez le projecteur à: - la source de donnée avec le Câble ordinateur analogique (VGA) (A) à la ANALOG COMPUTER VGA (2)

2. Pour travailler avec la souris, connectez: - le câble souris USB (E) à MOUSE 2, uniquement avec un DIGITAL COMPUTER DVI (1) ou un

3. Pour la connexion au son de l’ordinateur, reliez le Câble audio (G) à AUDIO IN

4. Branchez le cordon d’alimentation sur le projecteur (H)

5. Allumez d’abord le projecteur, puis la (les) source(s).

1. Conectar el proyector a: - la fuente de datos conectando el cable para ordenador analógico (A) al ANALOG COMPUTER VGA (2) o

2. Para el control del ratón, conecte: - el Cable de ratón USB (E) al MOUSE 2, solamente con el DIGITAL COMPUTER DVI (1) o con

3. Para conectar el sonido del ordenador, conecte el cable de audio (G) a la entrada AUDIO IN

4. Conectar el cable de alimentación al proyector (H)

5. Poner en marcha el proyector, luego la(s) fuente(s)

1. Collegare il proiettore: - alla sorgente dei dati con il cavo analogico per computer (A) al ANALOG COMPUTER VGA (2) o

2. Per il controllo del mouse collegare: - il cavo USB del mouse (E) collegato a MOUSE 2, solo con DIGITAL COMPUTER DVI (1) o

3. Per il collegamento audio con il computer, usare il cavo audio (G) collegato a AUDIO IN

4. Collegare il cavo di alimentazione al proiettare (H)

5. Accendere prima il proiettore e poi la/e sorgente/i

1. Conecte o projetar à: - fonte de dados com o Cabo de Computador Analógico (A) em ANALOG COMPUTER VGA (2) ou

2. Para o controle do rato ligue: - o cabo USB do mouse (E) a MOUSE 2 (USB), somente com DIGITAL COMPUTER DVI (1) ou

3. Para a conexäo do computador, use o Cabo de Áudio (G) em AUDIO IN

4. Conecte o cabo de alimentaçâo no projetor (H)

5. Ligue o projetor, depois a(s) fonte(s)

1. Koble projektoren til: - datakilden med den analoge datamaskinkabelen (A) til ANALOG COMPUTER VGA (2) eller

2. Musekontroll kobles til: - med USB-musekabelen (E) til MOUSE 2 (USB), bare med DIGITAL COMPUTER DVI (1) eller

3. Lyd fra datamaskinen kobles til med audiokabelen (G) til AUDIO IN

4. Koble strømledningen til projektoren (H)

5. Slå på projektoren, og deretter kilden(e)

- the data source with the Digital Computer Cable (B) to DIGITAL COMPUTER DVI (1)

- the video source with the Video Cable (C) to VIDEO/AUDIO IN

- the video source with the S-Video Cable (optional) (D) to S-VIDEO

ANALOG COMPUTER VGA (2)

- the Mouse Cable (F) to MOUSE 1 with appropriate adapter (F1 or F2), when using ANALOG COMPUTER VGA (3)

- mit dem Digitalkabel (B) an DIGITAL COMPUTER DVI (1)(Datenquelle)

- mit Videokabel (C) an VIDEO/AUDIO IN (Videoquelle)

- mit S-Videokabel (optional) (D) an S-VIDEO (Videoquelle)

ANALOG COMPUTER VGA (2)

- Mauskabel (F) mit passendem Adapter (F1 oder F2) an MOUSE 1 anschließen, nur bei ANALOG COMPUTER (3)

- la source de donnée avec le Câble ordinateur digital (DVI) (B) à la DIGITAL COMPUTER DVI (1)

- la source vidéo avec le Câble video (C) à la prise VIDEO IN/AUDIO IN

- la source vidèo avec le Câble S-Video (en option) (D) à la prise S-VIDEO

ANALOG COMPUTER VGA (2)

- le Câble (F) de la souris à MOUSE 1 avec un adaptateur ad

- la fuente de datos conectando el cable para ordenador digital (B) al DIGITAL COMPUTER DVI (1)

- la fuente de video conectando el cable de video (C) a la entrada VIDEO/AUDIO IN

- la fuente de video conectando el cable de VÍDEO S (opcional) (D) al S-VIDEO

el ANALOG COMPUTER VGA (2)

- el Cable del Rat

- alla sorgente dei dati con il cavo digitale per computer (B) al DIGITAL COMPUTER DVI (1)

- Alla sorgente video con il cavo video (C) sulla presa VIDEO IN/AUDIO IN

- Alla sorgente video con il cavo S-Video (opzionale) (D) sulla presa S-VIDEO

ANALOG COMPUTER VGA (2)

- il Cavo del Mouse (F) a MOUSE 1 con l’apposito adattatore (F1 o F2), solo con ANALOG COMPUTER VGA (3)

- fonte de dados com o Cabo de Computador Digital (B) em DIGITAL COMPUTER DVI (1)

- fonte de video com o Cabo de Video (C) em VIDEO IN/AUDIO IN

- fonte de video com o Cabo de S-Video (opcional) (D) em S-VIDEO

ANALOG COMPUTER VGA (2)

- o Cabo do Rato (F) a MOUSE 1 com o adaptador adequado (F1 ou F2), somente com ANALOG COMPUTER VGA (3)

- datakilden med den digitale datamaskinkabelen (B) til DIGITAL COMPUTER DVI (1)

- videokilden med videokabelen (C) til VIDEO / AUDIO IN

- videokilden med S-VIDEO-kabelen (valgfritt) (D) til S-VIDEO

ANALOG COMPUTER VGA (2)

- med Musekabel (F) til MOUSE 1 med korrekt adapter (F1 eller F2), bare med ANALOG COMPUTER VGA (3)

ón (F) a MOUSE 1 con el adaptador apropiado (F1

équat

(F1 ou F2), uniquement avec un ANALOG COMPUTER VGA (3)

ó F2), solamente con el ANALOG COMPUTER VGA (3)

6

SETTING UP PROCEDURE

ANSCHLUSS INSTALLATION PROCEDIMIENTO DE CONEXIÒN PROCEDIMENTO DI IMPOSTAZIONE INSTALAÇÂO OPPSETT

?

REMOTE

CONTROL

MOUSE 2

MOUSE 1

S-VIDEO

VIDEO

AUDIO

AUDIO

IN

OUT

AUDIO

DIGITAL COMPUTER

DVI (1)

ANALOG COMPUTER

VGA (2)

ANALOG COMPUTER

VGA (3)

MONITOR

H

A

B

E

D

F

*)

C

G

S-VIDEO

VIDEO

L

AUDIO

R

Switch to external monitor

Schalter für externen Monitor

Commutateur pour

Enchufe para monitor externo

Interruttore per monitor esterno

Interruptor para monitor externo

Bytt til ekstern skjerm

écran autonome

*) Optional equipment Zusatzausstattung Equipment optionnel Equipamiento opcional Componenti optional Equipamento opcional Tilleggsutstyr

F1 or F2

I0I0I

F2

Mouse cable

F1

Mouse cable

7

C

START - STOP MISE EN/HORS SERVICE ENCENDIDO - APAGADO AVVIO - ARRESTO LIGAR - DESLIGAR START - STOP

Install batteries

Batterien einlegen

Mettre des piles en place

Colocar las bater

Inserimento pile

Colocar as pilhas

Sett inn batteriene

Switch ON to operate remote control

Auf ON stellen, um die Ferbedienung einzuschalten

Mettez sur position ON pour utiliser la t

Poner el conmutador en ON para activar el control remoto

Posizionare su ON per attivare il telecomando

Coloque em on para ligar o controle remoto

Trykk på ON for å slå på fjernkontrollen

ías

START - STOP

él

écommande

1

2

8

D

Zoom: adjust picture size

Zoom: Einstellen der Bildgröße

Zoom: règle les dimensions de l‘image

Zoom: adjusta el tamaño de la imagen

Zoom: regola le dimensioni dell‘immagine

Zoom: adjusta o tamanho da imagem

Zoom: justerer bildets størrelse

BILDEINSTELLUNG MISE AU POINT DE L

1

1 2

IMAGE ADJUSTMENT

‘IMAGE ADJUSTE DE LA IMAGEN REGOLAZIONE ELL`IMMAGINE ADJUSTES DA IMAGEM JUSTERE BILDET

2

Focus: adjusts picture clearness

Focus: Einstellen der Bildschärfe

Focus: règle la nettet

Foco: adjusta la claridad de la imagen

Focus: regola la messa a fuoco dell‘immagine

Foco: adjusta a nitidez da imagem

Fokus: justerer bildets skarphet

é de l‘image

Release projector feet to adjust display angle (1) or manually adjust feet (2)

Fuß zur Einstellung des Projektionswinkels lösen (1) oder drehen (2)

Libère les pieds du projecteur pour régler l‘angle de projection (1) ou régler les pieds manuellement (2)

Liberar la pata del proyector pare ajustar el ángulo de presentación de imagen (1) o ajustar la pata manualmente (2)

Sblocca i piedi del proettore per regolare l‘angolazione dello schermo (1) o per regolare manualmente l‘altezza dei piedi (2)

Solte os pés do projetor para ajustar o ângulo de exibição (1) ou ajuste os pés manualmente (2)

Frigjør projektorens føtter for a justere visningsvinkelen (1), eller justere føttene manuelt (2)

9

E

REMOTE CONTROL & KEYBOARD FERNBEDIENUNG UND BEDIENFELD TELECOMANDE ET CLAVIER

CONTROL REMOTO Y TECLADO TELECOMANDO E TASTIERA CONTROLE REMOTO E TECLADO FJERNKONTROLL OG TASTATUR

RED light indicates lamp replacement required. Ref. N (MAINTENANCE)

Das ROTE Licht zeigt an, daß die Lampe ausgewechselt werden muß. Ref. N (WARTUNG)

La lumière ROUGE indique que la lampe doit être remplacée. Ref. N (MAINTENANCE)

La luz ROJA indica que se debe de reemplazar la bombilla. Ref. N (MANTENIMIENTO)

Alarm

Alarm

La luce ROSA indica che bisogna sostituire la lampadina. Rif. N (MANUTENZIONE)

A luz VERMELHA indica que a lâmpada deve ser substituída. Ref. N (MANUTENÇÃO)

RØDT lys angir at lampen må byttes ut. Se kap. N (VEDLIKEHOLD)

RED FLASHING when the projector is overheated. Power off and let cool down

ROTES BLINKLICHT zeigt Überhitzung des Projektors an. Ausschalten und abkühlen lassen

Un CLIGNOTEMENT ROUGE signale la surchauffe du projecteur. Débrancher l‘alimentation et laisser refroidir

LUZ ROJA PARPADEANTE cuando el proyector está sobrecalentado. Desconectar la alimentación y dejar enfriar

La luce ROSSA INTERMITTENTE indica che il proiettore si è surriscaldato. Scollegare l‘alimentazione e lasciare raffreddare

A luz VERMELHA intermitente indica superaquecimento do projector. Desligar e deixar esfriar

RØDT BLINKENDE når når projektoren er overopphetet. Slå av og la projektoren avkjøle seg

Active when RED light blinks

Laser aktiv, wenn rotes Licht blinkt

Actif lorsque la lumière ROUGE clignote

Activo cuando la luz ROJA parpadea

È attivo quando la luce ROSSA lampeggia

Ativo quando a luz VERMELHA pisca

Aktiv når det RØDE lyset blinker

10

REMOTE CONTROL & KEYBOARD FERNBEDIENUNG UND BEDIENFELD TELECOMMANDE ET CLAVIER

CONTROL REMOTO Y TECLADO TELECOMANDO E TASTIERA CONTROLE REMOTO E TECLADO FJERNKONTROLL OG TASTATUR

-Activate by pressing actual key(s).

-Zum Aktivieren jeweilige Taste(n) drüken.

-Aktiver en pressant la (les) touches correspondante(s).

-Activar pulsando la(s) tecla(s) indicativa(s).

-Attivare premendo il / i tasto / i attivi.

-Ativar pressionando a(s) tecla(s) correspondante(s).

-Aktiver ved å trykke på aktuell(e) tast(er).

Turns the projector ON/OFF

Projektor ein-/ausschalten

Allume (ON)/Eteint (OFF) le projecteur

Encender (ON)/Apagar (OFF) el proyector

Accensione del proiettore ON/OFF

Liga e Desliga o projetor

Slår projektoren PÅ/AV

Adjust keystone angle

Winkel Trapezentzerrung einstellen

Réglage de l‘angle de la clef de voûte

Ajustar el ángulo de distorsión de imagen

Regolazione dell‘angolo di distorsione

Ajusta o ângulo trapezóide

Juster keystone-vinkelen

Adjust volume

Lautstärke einstellen

Réglage du volumen

Ajustar el volumen

Regolazione del volume

Ajusta o volume

Juster lydstyrken

Switch between connected sources

Zwischen angeschlossenen Geräten

hin- und herschalten.
Passage d‘une source connectée à une autre source
connectée.

Conmutar entre las fuentes conectadas

Commutazione fra le sorgenti collegate

Alterna entre as fontes conectadas

Bytt mellom de tilkoblede kildene

Remote
Control

Keyboard

Blackens the projected image

Bild verdunkeln

Assombrit l‘image

Bajar la imagen proyectada a negro

Oscuramento dell‘immagine proiettata

Preteja a imagem projetada

Gjør bildet som vises sort

Activates/deactivates on screen menu (OSD)

Bildschirmmenü aktivieren/deaktivieren (OSD)

Active/Désactive le menu sur l‘écran (OSD)

Activa/desactiva el menú en pantalla

Attivazione/disattivazione del menù sullo schermo

Ativa/desativa o menu da tela

Aktiverer/deaktiverer menyvisning på skjermen (OSD)

11

REMOTE CONTROL & KEYBOARD FERNBEDIENUNG UND BEDIENFELD TELECOMMANDE ET CLAVIER

CONTROL REMOTO Y TECLADO TELECOMANDO E TASTIERA CONTROLE REMOTO E TECLADO FJERNKONTROLL OG TASTATUR

Scroll menu

Menüpunkte ansteuern

Menu déroulant

Desplegar menú

Scorrimento del menú

Desloque-se no menu

Gå gjennom menyen

Select on-screen menu function

Funktion des Bildschirmmenüs aktivieren

Sélectionnez une fonction du menu sur l‘écran

Seleccionar función de menú en pantalla

Selezione della funzione sul menù dello schermo

Selecione uma funçäo no menu da tela

Velg aktuell funksjon i menyen på skjermen

(1) (2)

Press to zoom into picture

Drücken, um Bild zu vergößern

Cliquez dans l’image pour faire un zoom

Pulse para acercar la imagen

Premere per ingrandire l’immagine

Pressione para efetuar o “zoom” da imagem

Press for å forstørre bildet

Press to pan

Drücken, um zu panoramisieren

Cliquez pour faire un panoramique

Pulse para panor

Premere per una panoramica

Pressione para “pan”

Press for å bevege bildet

ámica

Reset picture to full size

Zurük zur Orginalgröße

Retour de l‘image à ses dimensions

Restablecer la imagen a tamaño completo

Ripristino dell‘immagine all dimensioni massime.

Reajuste a imagem a seu tamanho màximo.

Tilbakestill bildet til full størrelse

(1) (2) (3)

Laser pointer

Laserzeiger

Indicateur laser

Puntero láser

Puntatore laser

Apontador laser

Laserpeker

Mouse control

Steuerung per Maus

Contrôle souris

Control del ratón

Controllo del mouse

Controle do mouse

Musekontroll

12

F

MENU ADJUSTMENTS

MENÜEINSTELLUNGEN OPTIONS DE MENU MEN

Ú DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER

Activate/deactivate by:

Aktivieren/Deaktivieren mit:

Activer et désactiver à l‘aide:

Activar/desactivar pulsando:

Attivare/disattivare premendo:

Ativa/Desativa com:

Aktiver/deaktiver med:

Navigate by:

Steuern mit:

Pour naviguer:

Navegar pulsando:

Spostasi premendo:

Navegar com:

Naviger med:

1.0 4.0

Adjusts contrast range from 0-100

Kontrast von 0-100 einstelle

Règle le contraste entre 0 et 100

Ajusta el contraste entre 0-100

Regolazione del contrasto da 0 a 100

Ajusta o contraste de 0 a 100

Justerer kontrasten innenfor området 0-100

2.0 5.0

Choose function with:

Funktion wählen mit:

Choisissez la fonction avec:

Seleccionar función con:

Scegliere lafunzione:

Escolha a funçcom:

Velg funksjon med:

Adjust keystoning from -63 to +64

Trapezentzerrung von -63 bis + 64 einstellen

Règle la clé de voûte -63 et +64

Ajusta la distorsió de imagen desde -63 a +64

Regolazione della distorsione da -63 + 64

Ajusta o ângulo trapezóide de -63 a +64

Justerer keystone-funksjonen fra -63 til +64

Adjusts brightness range from 0-100

Helligkeit von 0-100 einstellen

Règle la luminosité entre 0 et 100

Ajusta el brillo entre 0-100

Regolazione della luminosità da 0 a 100

Ajusta o brilho de 0 a 100

Justerer lysstyrken innenfor området 0-100

3.0

Adjusts colour intensity in video images from 0-100

Farbintensität von Videobildern von 0-100 einstellen

Règle l‘intensité de la couleur des images vid

Ajusta la intensidad del color de la imagen v

Regolazione dell‘intensità del colore da 0 a 100 nelle immagini video

Ajusta a intensidade da cor em imagens de v

Justerer fargeintensiteten til videobilder fra 0-100

éo

ídeo

ídeo

entre 0 et 100

entre o-100

de 0 a 100

13

5.1

Select plug and play activ/inactive

Plug and Play aktivieren/deaktivieren

Sélection “plug and play” actif/inactif

Selecciona activar/desactivar ‘plug & play’ (enchufar y jugar)

Selezione del Plug & Play attivo/inattivo

Seleciona plug and play ativo/inativo

Velg om plug and play skal være aktiv/inaktiv

MENU ADJUSTMENTS

MENÜEINSTELLUNGEN OPTIONS DE MENU MEN

Ú DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER

5.2

Select DPMS active/inactive. Ref. chapter J

DPMS aktivieren/deaktivieren. Siehe Kapitel J

Sélection DPMS actif/inactif. Voir chapitre H

Selecciona activar/desactivar DPMS. Consultar capítulo J

Selezione del DPMS attivo/inattivo. Vedere il capitolo J

Selecione DPMS ativo/inativo. Ref. capítulo J

Velg om DPMS-funksjonen skal være aktiv/inaktiv. Se kapittel J

5.3

Select to hide On Screen Display (OSD)

Markieren, um Bildschirmmenü zu verbergen

Sélectionner pour effacer l'affichage sur l'écran

Seleccionar para ocultar la presentación en pantalla

Selezione per nascondere OSD

Selecione para ocultar a exibição na tela (OSD)

Velges hvis du vil slå av menyvisningen (OSD)

5.5

Activate to select mouse; Deactivate to select RS232 control. Ref chapter G

Aktivieren für Maussteuerung; deaktivieren für RS232-Steuerung. Siehe kapitel G

Activez pour s

électionner la souris; D

Active para seleccionar el rat

Attivare per selezionare il mouse; Disattivare per selezionare il comando RS232. Rif. Cap. G

Ative para selecionar o rato; Desative para selecionar o controle RS232. Ref. Cap

Aktiver for å velge mus; Deaktiver for å velge RS232 kontrol. Se kapittel G

ésactivez pour s

ón; Desactive para seleccionar el control RS232. Ref. Cap

électionner la commande RS232. Voir chap G

5.6

Select time from 5 to 50 sec. before the OSD menu-display hides

Zeit von 5 bis 50 s einstellen, bevor Bildschirmmenü verborgen wird

Sélection du temps, entre 5 et 50 sec., avant disparition de l'affichage menu OSD

Selecciona entre 5 y 50 seg. antes de ocultar el menú de presentación de OSD

Selezione del tempo da 5 secondi a 50 secondi prima che il menù sullo
schermo scompaia

Selecione um tempo de 5 a 50 seg. para que e exibição na tela (OSD) se oculte

Velg tid fra 5 til 50 sek. før menyvisningen (OSD) på skjermen slås av

ítulo G

ítulo G

5.4

Select to activate/deactivate automatic source search

Entsprechend wählen, um automatische Quellensuche zu aktivieren/deaktivieren

S

électionnez “activer/d

Seleccione para activar/desactivar la b

Selezionare per attivare/disattivare la ricerca della sorgente automatica

Selecione para ativar/desativar a busca autm

Velges om automatisk kildesøking skal være aktiv/inaktiv

ésactiver” la recherche automatique de source

úsqueda autom

ática de fonte

ática del origen

14

5.7

Select for blacking the projected image

Wählen, um Bild zu verdunkeln

Sélectionner pour assombrir l'image projetée

Seleccionar para bajar la imagen proyectada a negro

Selezione per oscurare l'immagine proiettata

Selecione para pretejar a imagem projetada

Velges hvis du vil gjøre bildet som vises sort

MENU ADJUSTMENTS

MENÜEINSTELLUNGEN OPTIONS DE MENU MEN

Ú DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER

5.8

Freezes the projected image

Einfrieren des projizierten Bildes

Congèle l'image projetée

Congela la imagen proyectada

Congelamento dell'immagine proiettata

Congela a imagem projetada

Fryser bildet som vises

6.1.0

6.1.2

Adjusts width to computer analog image size

Anpassung der Breite auf Größe des analogen Computerbildes

Règle la largeur à la dimension de l'image analogique de l'ordinateur

Ajusta el ancho al tamaño de la imagen del ordenador analógico

Regolazione della larghezza alla dimensione dell'immagine analogica del computer

Ajusta a largua ao tamanho da imagem analógica de computador

Justerer bredden på datamaskinens analoge bilde

6.1.3

Adjusts position to computer analog and video image size

Anpassung der Position auf Größe Analog- und Videobildes

Règle la position à la dimension de l'image analogique de l'ordinateur et de l a vidéo.

Ajusta la posición al tamaño de la imagen del ordenador analógico y del vídeo

Regolazione della posizione alle dimensioni dell'immagine analogica e video
del computer

Ajusta a posição ao tamanho de imagem de computador analógica e de vídeo

Justerer plasseringen på datamaskinens analoge bilde og videobildet

6.1.1

Adjusts horizontal phase/fine tunes computer analog image

Einstellung der Horizontalfrequenz/Feinabgleich für analoge Computerbilder

Règle la phase horizontale/met au point l'image analogique de l'ordinateur

Ajusta la fase horizontal/sintoniza la imagen del ordenador analógico

Regolazione della fasatura orizzontale/sintonizzazione fine dell'immagine
analogica del computer

Ajusta as sintonias fase/fina horizontais da imagem analógica de computador

Justerer den horisontale fasen/finstiller datamaskinens analoge bilde

15

6.1.4

Modifies color temperature balance from 0-100

Veränderung des Farbtemperaturwertes von 0-100

Modifie l'équilibre de la température couleur de 0 à 100

Modifica el equilibrio de temperatura del color entre 0-100

Modifica dell'equilibrio della temperatura di colore da 0 a 100

Modifica o equilíbrio da temperatura da cor de 0 a 100

Endrer balansen for fargetemperatur innenfor området 0-100

MENU ADJUSTMENTS

MENÜEINSTELLUNGEN OPTIONS DE MENU MEN

Ú DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER

6.1.5

Adjusts sharpness in video images

Einstellung der Schärfe von Videobildern

Règle la netteté des images vidéo

Ajusta la nitidez de la imagen de vídeo

Regolazione della nitidezza dell'immagine video

Ajusta a nitidez nas imagens de vídeo

Justerer skarpheten i videobilder.

6.1.6

Varies the hue in video NTSC images from 0-100

Veränderung der Farbe von NTSC Videobildern von 0-100

Modifie le ton des images NTSC vidéo de 0 à 100

Varía la tonalidad de la imagen de vídeo NTSC entre 0-100

Variazione della tonalità cromaticada 0 a 100 nelle immagini video NTSC

Varia a tonalidade em imagens de vídeo NTSC de 0 a 100

Endrer fargenyansen til NTSC-videobilder innenfor området 0-100

6.1.8

Select for ceiling mounted projection

Markieren für Projektion bei Deckenmontage

Sélectionner pour la projection appareil au plafond

Seleccionar para proyección montada en el techo

Selezione per la proiezione con montaggio al soffitto

Selecione para projeção com montagem no teto

Velges hvis du vil bruke takmontert projeksjon

6.1.9

Select for rear projection

Markieren für Projektion von hinten

Sélectionner pour afficher l'information réparations

Seleccionar para proyección de transparencias

Selezione per la retroproiezione

Selecione para projeção de serviço autorizado

Velges hvis du vil bruke bakprojeksjon

6.1.7 6.2.0

Select 16:9 widescreen image fomat

Auswahl Breitbildformat 16:9

Sélectionner pour remettre toutes les options sur paramètres usine

Seleccionar el formato de imagen de pantalla ancha 16:9

Selezione del formato panoramico 16:9

Seleciona o formata de imagem com largura de tela 16:9

Velg vidvinkelformatet 16:9 for bildet

16

MENU ADJUSTMENTS

MENÜEINSTELLUNGEN OPTIONS DE MENU MEN

Ú DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER

6.2.1

6.3.0

Select language

Sprache auswählen

Sélectionne la langue

Seleccionar lenguaje

Selezione della lingua

Seleciona o idioma

Velg språk

6.3.2

Select to display service information

Aktivieren, um Serviceinformationen anzuzeigen

Sélectionner pour afficher l'information réparations

Sólo para personal técnico

Selezione per visualizzare le informazioni sull'assistenza

Selecione para obter informação sobre a fonte selecionada

Velges hvis du vil vise serviceinformasjon

6.3.3

Select to reset lamp timer after lamp replacement

Aktivieren, um Lampenstundenzähler nach dem Austausch auf Null zu setzen

Sélectionner pour remettre l'horloge de la lampe à zéro après changement de lampe.

Seleccionar para restablecer el temporizador de la bombilla tras la sustitución
de la misma.

Selezione per ripristinare il temporizzatore della lampadina dopo la sua
sostituzione.

Selecione para zerar o cronômetro da lâmpada após substituição da mesma

Velges for å tilbakestille telleverket for lampen etter lampeskift

6.3.1 6.3.4

Select to reset all options to factory settings

Aktivieren, um alle Optionen auf Werkseinstellung zu setzen

Sélectionner pour remettre toutes les options sur paramètres usine

Seleccionar para restablecer todas las opciones a la configuración original

Selezione per il ripristino di tutte le opzioni sulle impostazioni di fabbrica

Selecione para que as opções retornem à programação inicial de fábrica

Velges hvis du vil tilbakestille alle innstillinger til fabrikkinnstillingene

17

Only for service personnel

Nur für Kundendienstpersonal

Pour le personnel technique uniquement

Sólo para personal técnico

Ad uso esclusivo dei tecnici di assistenza

Somente para serviço autorizado

Bare for servicepersonell

MENU ADJUSTMENTS

MENÜEINSTELLUNGEN OPTIONS DE MENU MEN

Ú DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER

7.0

Synchronizes the projector settings to the active source

Synchronisiert die Projektoreinstellungen für die aktive Quelle

Synchronise les paramètres du projecteur avec la source active

Sincroniza las configuraciones del proyector con la fuente activa

Sincronizzazione delle impostazioni del proiettore sulla sorgente attiva

Sincroniza a configuração do projetor com a fonte ativa

Synkroniserer projektorens innstillinger med den aktive kilden

CONTROL RS 232

G

To enable the serial RS232 control please do the following:

Um die serielle Schnittstelle RS232 zu aktivieren, ist folgende zu tun:

Pour activer la commande s

Para activar el control de serie RS232, proceda del siguiente modo:

Per attivare il comando RS232 seriale effettuare le seguenti operazioni:

Para habilitar o controle serial RS232 efetue as seguintes operções:

Slik aktiverer du den serielle RS232-kontrollen

1. Remove the checkmark from “Serial Mouse” in the projectors Feature Menu

Entfernen Sie das Häckchen aus dem Kästchen “Serielle Maus” im Menü Eigenschaften des Projektors

Dans le menu Caract

Retire la marca de verificaci

Deselezionare la casella “Mouse Seriale” nel Menù Caratteristica dei proiettori

Remova a marca de verificação de “Rato Serial” no “Feature Menu” dos projetores

Fjern avmerkingen for “Seriell Mus” på projektorens Egenskaper-meny

2. Connect the serial (COM) port from the Host (Computer) to the Mouse 1 connector on the projector

Schließen Sie die serielle Schnittstelle (COM) des Computers an den Mouse 1 Anschluss des Projektors

Connectez le port en s

Conecte el puerto de serie (COM) de Host (ordenador) al conector Mouse 1 del proyector

Collegare la porta seriale (COM) dall’Host (Computer) al connettore del Mouse 1 sul proiettore

Conecte a porta serial (COM) do Host (Computador) ao conector 1 do Mouse no projetor

Koble den serielle porten (COM-porten) på verten (datamaskinen) til kontakten merket Mouse 1 på projektoren

3. To make the connection use: (F) Mouse Cable (supplied) with (X) PC Mouse Adapter RS232 Straight (optional)

Zur Herstellung der Verbindung: (F) Mauskabel (mitgeliefert) mit (X) PC Maus-Adapter RS232 gerade (optional)

Pour r

Para realizar la conexi

Per effettuare il collegamento utilizzare: (F) Cavo del Mouse (fornito) con (X) Adattatore Mouse per PC RS232 Diretto (facoltativo)

Para efetuar a conexão use: (F) Cabo do Rato (fornecido) com o Adaptador do Rato PC (X) RS232 Reto (opcional)

Tilkoblingen foretas ved hjelp av (F) musekabelen (vedlagt) eller (X) en adapter for PC-mus RS232 rett (tilleggsutstyr)

STEUERN SIE RS 232 CONTRÔLE LES RS 232 CONTROLE RS 232 GESTIRE RS 232 CONTROLE RS 232 KONTROLLERE RS232

érie RS232, proc

éristiques (Feature) du projecteur, d

ón de “Serial Mouse” en el Men

érie (COM) de l’Hôte (Ordinateur) au connecteur de Mouse 1 (Souris 1) sur le projecteur

éaliser la connexion, utilisez: le câble de la souris (F) (fourni avec l’appareil) avec l’adapteur RS232 de souris PC (X) (en otion)

ón, utilice: (F) Cable del Rat

édez comme suit:

ésactivez la case “Souris en s

ú de Opciones del proyector

ón (suministrado) con (X) Adaptador de Rat

érie” (Serial Mouse)

ón para PC RS232 Directo (opcional)

8.0

Indicates information about selected source

Zeigt Information über die aktive Quelle an

Renseigne sur la source sélectionnée

Proporciona información sobre fuentes seleccionadas

Informazioni sulla sorgente selezionata

Fornece informação sobre a fonte selecionada

Viser informasjon om den valgte kilden

5.5

1

2

3

REMOTE

CONTROL MOUSE 2 MOUSE 1

(F)

(X)

The default RS232 control settings are:

Die Standardeinstellungen für RS232 sind:

Les paramètres de commande par d

La configuraci

Le impostazioni prederterminate del comando RS232 sono:

As definições por defeito do controle RS232 são:

Standardinnstillingene for RS232 kontroll er:

ón de control predeterminada para RS232 es:

éfaut du RS232 sont:

1. Baudrate 9600
Data bit 8

2. Parity bit None
Stop bit 1

3. Flow Control None

18

H

OVERVIEW / CEILING MOUNT

BESTANDTEILE PRESENTATION VISTA GENERAL PROSPETTO VISTA GERAL / MONTAGE DE TETO OVERSIKT / TAKMONTERING

Zoom

Focus

Fokus

Poignée

Foco

Messa a fuoco

Foco

Fokus

Ventilation in

Lufteintritt

Entrée ventilation

Entrada de ventilación

Griglia di ventilazione di
entrata

Entrada de ventilação

Ventilasjon inn

Ceiling mount (use 1/4" screw). Min. distance from ceiling/rear wall: 30/50 cm, 12/20 inch for proper ventilation.

Deckenmontage (1/4"-Schrauben verwenden). Mindestabstand von der Decke/Rückwand 30/50 cm, damit eine korrekte Belüftung gewährleistet ist

Montage au plafond (utilisez un tournevis 1/4"). Distance minimum au plafond/mur arrière: 30/50 cm, pour garantir une ventilation ad

Soporte de techo (utilice un tornillo de 1/4”). Distancia mínima desde el techo/pared posterior: 30/50 cm, para que exista una ventilaci

Montaggio a soffitto (utilizzare viti da 1/4”). Distanza minima dal soffitto/muro posteriore 30/50 cm, per una ventilazione adeguata

Montagem no teto (use parafuso de 1/4"). Distância mín. do teto/parede traseira: 30/50 cm, para uma ventilação adequada

Takbeslag (bruk 1/4" skrue). Min. distanse fra tak/bakvegg: 30/50 cm, for å få tilstrekkelig ventilasjon

Speakers

Lautsprecher

Haut-parleurs

Altavoces

Altoparlanti

Alto-falantes

Høyttalere

Keypad

Bedienfeld

Clavier

Teclado

Tastiera

Teclado

Tastatur

équate

ón correcta

Connectors

Anschlüsse

Connecteurs

Conectores

Connettori

Conectores

Kontakter

handle

Tragegriff

Mise au point

Asa

Manico

Punho

Håndtak

Adjustable foot

Höhenverstellbarer Fuß

Pieds réglables

Pata ajustable

Piede regolabile

Pé ajustável

Justerbar fot

Adjustable foot

Höhenverstellbarer Fuß

Pieds réglables

Pata ajustable

Piede regolabile

Pé ajustável

Justerbar fot

Ventilation in

Lufteintritt

Entrée ventilation

Entrada de ventilación

Griglia di ventilazione di entrata

Entrada de ventilação

Ventilasjon inn

Power

Netzanschluß

Alimentation

Alimentación

Alimentazione elettrica

Alimentação elétrica

Strøm

19

Connectors

Anschlüsse

Connecteurs

Conectores

Connettori

Conectores

Kontakter

Dust filter

Staubfilter

Filtre de la poussière

Filtro del polvo

Filtro della polvere

Filtro da poeira

Støv filter

Lamp housing

Lampenfach

Support de lampe

Lugar para la lámpara

Scomparto lampadina

Compartimento da lâmpada

Lampehus

Ventilation out

Luftaustritt

Sortie ventilation

Salida de ventilación

Griglia di ventilazione di uscita

Saída de ventilação

Ventilasjon ut

LIGHT MESSAGES LEUCHTANZEIGEN INDICATEURS LUMINEUX

I

INDICADORES LUMINOSOS MESSAGGI LUMINOSI INDICADORES LUMINOSOS LYSSIGNALER

CONDITION

LEUCHTANZEIGE

ETAT

INDICACIÓN

CONDIZIONE

CONDIÇÃO

TILSTAND

Green

Grün

Vert

Luz verde

Verde

Verde

Grønt

Power

Alarm

Slow orange blinking.

Orange (langsam blinkend).

Orange pâle clignotant.

Luz naranja parpadeando

lentamente.
Lampeggio arancione lento

Laranja piscando lentamente

Oransje, langsomt blinkende.

Power

Alarm

Orange

Orange

Orange

Luz naranja

Arancione

Laranja

Oransje

Power

STATUS

ZUSTAND

STATUT

ESTADO

STAT O

STATUS

STATUS

Power ON (picture on the screen)

EIN (Bild auf Leinwand)

Position ON (image sur l'écran)

Encendido (ON) (imagen en pantalla)

Acceso (immagine sullo schermo)

Ligado (imagem na tela)

Strøm PÅ (bilde på skjermen)

Power OFF has been selected
and OSD logo screen is displayed.

Der Projektor wurde auf AUS gestellt,
das OSD-Logo wird angezeigt.

La position OFF a été sélectionnée
et l'écran logo OSD est affiché

Se ha seleccionado APAGADO y la
(OFF) pantalla muestra el logotipo de OSD.

È stato selezionato lo spegnimento OFF e
viene proiettato sullo schermo il logo OSD

A opção DESLIGAR foi selecionada e a
tela do logotipo OSD é exibida.

Strøm AV er valgt, og
logoskjermbildet for OSD vises.

Standby mode

Standby-Modus

Mode standby (attente)

Modo standby

Modalità stand-by

Modo standby

Ventemodus

EXPLANATION

ERLÄUTERUNG

EXPLICATION

EXPLICACIÓN

SPIEGAZIONE

EXPLICAÇÃO

FORKLARING

Normal mode.

Betriebsmodus

Mode normal

Modo normal

Modalità normale

Modo normal

Normal modus.

The projector is going to standby.

Projektor geht in Standby-Modus über

Le projecteur passe en standby (attente)

El proyector se coloca en stndby

Il proiettore sta entrando in stand-by

O projetar está entrando em standby

Projektoren går til ventemodus

The projector is in standby (sleep) mode.

Der Projektor befindet sich in Standby-Modus

Le projecteur est en mode standby (attente)

El proyector está en modo standby (sleep)

Il proiettore è in modalità stand-by (sleep)

O projetor está em modo standby (descanso)

Projektoren er i ventemodus (dvalemodus)

Alarm

Red

Rot

Rouge

Luz roja

Rosso

Vermelho

Rødt

Power

Alarm

Lamp life has expired,
OSD message is displayed.

Lampenwechsel ist fällig,
OSD-Meldung erscheint.

La durée de vie de la lampe est
dépassée, un message OSD est affiché.

Aparece un mensaje de OSD indicando
que la bombilla se ha agotado.

La vita utile della lampadina è giunta a
termine, viene proiettato il mesaggio OSD

A vida útil da lâmpada expirou, uma
mensagem OSD é exibida.

Lampens levetid er overskredet,
OSD-melding vises.

20

The lamp lifetime is overdue. Return the projector to qualified service
personnel for lamp change.

Die Lebensdauer der Lampe ist abgelaufen. Lassen Sie einen
Lampenwechsel vonqualifiziertem Kundendienstpersonal durchführen.

La durée de vie de la lampe est dépasseé. Retournez le projecteur
au personnel technique qualifié pour le changement de lampe.

La vida útil de la bombilla se ha agotado. Lleve el proyector a un
servicio técnico autorizado para cambiarla.

È stata superata la durata della lampadina. Rendere il proiettore a
tecnici di assistenza qualificati per la sostituzione della lampadina.

A vida útil da lâmpada está ultrapassada. Leve o projetor a um
serviço de assistência qualificado para troca de lâmpada.

Lampens levetid er overskredet. Send projektoren til kvalifisert
servicepersonell for lampeskift.

LIGHT MESSAGES

LEUCHTANZEIGEN INDICATEURS LUMINEUX INDICADORES LUMINOSOS MESSAGGI LUMINOSI INDICADORES LUMINOSOS LYSSIGNALER

CONDITION

LEUCHTANZEIGE

ETAT

INDICACIÓN

CONDIZIONE

CONDIÇÃO

TILSTAND

Fast green blinking

Grün (schnell blinkend)

Vert à clignotement rapide

Luz verde parpadeando rápidamente

Lampeggio verde rapido

Verde piscando rapidamente

Grønt, raskt blinkende

Power

Alarm

Fast red blinking

Rot (schnell blinkend)

Rouge à clignotement rapide

Luz roja parpadeando rápidamente

Lampeggio rosso rapido

Vermelho piscando rapidamente

Rødt, raskt blinkende

Power

Alarm

STATUS

ZUSTAND

STATUT

ESTADO

STAT O

STATUS

STATUS

Lamp ignition failed (lamp is too hot)

Lampe wird nicht gezündet (die Lampe ist
zu warm)

Lampe reste èteinte (surchauffe de la lampe)

L

ámpara sigue apagada (sobrecalentamiento

de la l

ámpara)

Lampada spenta (

Lâmpada fica apagada (sobre-aquecimento)

Tenning av lampen feilet (lampen er for
varm)

High temperature,
OSD message is displayed.

Überhitzung,
OSD-Meldung wird angezeigt.

Température élevée,
Un message OSD est affiché

Aparece un mensaje de OSD que
indica temperatura elevada.

Temperatura elevata, viene proiettato
il messaggio OSD.

Temperatura alta. Uma mensagem
OSD é exibida.

OSD-melding om høy temperatur
vises.

é surriscaldata)

EXPLANATION

ERLÄUTERUNG

EXPLICATION

EXPLICACIÓN

SPIEGAZIONE

EXPLICAÇÃO

FORKLARING

The projector will cool down the lamp before turning on the lamp again

Der Projektor kühlt ab bevor die Lampe wieder gezündet wird

Le projecteur refroidit la lampe avant de la rallumer

El projector refrigera la l

Il proiettore ventila la lampada prima di accenderla di nuovo

O projector arrefece a lâmpada antes de a voltar a ligar

Prosjektoren vil kjøle ned lampen, før lampen tennes på nytt

The projector temperature is above the critical limit. Please allow
the projector to cool down by turning off the projector.

Die Temperatur des Projektors befindet sich im kritischen Bereich.
Schalten Sie den Projektor aus und lassen ihn abkühlen.

La température du projecteur est trop élevée. Eteignez le
projecteur et laissez-le refroidir.

La temperatura del projector ha alcanzado el punto crítico. Apague
el proyector y deje que se enfríe.

La temperatura del proiettore ha superato il limite critico. Spegnere
il proiettore e lasciarlo raffreddare

A temperatura do projetor está acima do limente crítico. Por favor
permita que o projetor esfrie desligando-o.

Projektorens temperatur er over den kritiske grensen. slå projektoren
av slik at den kan kjøle seg ned.

ámpara antes de apagarla

21

POWER MANAGEMENT (DPMS) POWER MANAGEMENT (DPMS) GESTION DE L’ALIMENTATION (DPMS)

J

FUENTES DE ENERG

ÍA CONTROLLO DELL ‘OPERATIVITA (DPMS) CONTROLE DA POTENCIÂ STRØMSPARING (DPMS)

CONDITION

LEUCHTANZEIGE

ETAT

INDICACIÓN

CONDIZIONE

CONDIÇÃO

TILSTAND

Slow green blinking

Grün (langsam blinkend)

Vert à clignotement lent

Luz verde parpadeando lentamente

Lampeggio verde lento

Verde piscando lentamente

Grønt, langsomt blinkende

Power

Alarm

Slow green blinking

Grün (langsam blinkend)

Vert à clignotement lent

Luz verde parpadeando lentamente

Lampeggio verde lento

Verde piscando lentamente

Grønt, langsomt blinkende

Power

Alarm

Slow green blinking

Grün (langsam blinkend)

Vert à clignotement lent

Luz verde parpadeando lentamente

Lampeggio verde lento

Verde piscando lentamente

Grønt, langsomt blinkende

Power

Alarm

STATUS

ZUSTAND

STATUT

ESTADO

STAT O

STATUS

STATUS

DPMS Mode (black screen)

DPMS-Modus (schwarze Leinwand)

Mode DPMS (écran noir)

Modo DPMS (pantalla en negro)

Modalità DPMS (schermo nero)

Modo DPMS (Tela preta)

DPMS-modus (svart skjerm)

OSD logo screen is displayed

OSD-Logo wird angezeigt

L'écran logo OSD est affiché

La pantalla muestra el logotipo
de OSD

Viene proiettato il logo OSD

A tela do logotipo OSD é exibida

Logoskjermbildet for OSD vises

DPMS Mode (Lamp is off)

DPMS-Modus (Lampe ist aus)

Mode DPMS (La lampe est éteinte)

Modo DPMS (la bombilla está
apagada)

Modalità DPMS (la lampadina è
spenta)

Modo DPMS (a lâmpada está
desligada)

DPMS-modus (lampen er av)

EXPLANATION

ERLÄUTERUNG

EXPLICATION

EXPLICACIÓN

SPIEGAZIONE

EXPLICAÇÃO

FORKLARING

No valid source detected

Keine zulässige Quelle gefunden

Aucune source adéquate détectée

No se ha detectsdo ninguna fuente válida

Non viene rilavata nessuna sorgente

Nenhuma fonte válida foi detectada

Ingen gyldig kilde funnet

The projector will search until a valid source is detected

Der projektor versucht eine zulässige Quelle zu finden

Le projecteur cherchera jusqu'à détecter une source adéquate

El proyector buscará hasta detectar una fuente válida

Il proiettore cercherà fino a trovare una sorgente valida

O projetor procurará até detectar uma fonte válida

Projektoren vil søke til en gyldig kilde blir funnet

No valid source detected in the last 3 minutes. The projector will stay in
this mode for 5 minutes. If you get a valid source within 5 minutes, the
projector will turn on again.

Nach Ablauf von 3 Minuten keine zulässige Quelle gefunden. Der Projektor
bleibt 5 Minuten lang in diesem Zustand. Wenn Sie in dieser Zeit eine zuläs­sige Quelle anschließen, schaltet sich der Projektor wieder ein.

Aucune source adéquate détectée au cours des 3 dernières minutes.
La projecteur restera sur ce mode pensant 5 minutes. Si cous lui four­nissez une source adéquate dans les 5 minutes, il s'allumera de nouveau.

Han transcurrido 3 minutos sin detectar ninguna fuente válida. El proyector
permanecerá en este modo durante 5 minutos. Si dentro de ese plazo se le
proporciona una fuente válida, volverá a ponerse en marcha.

Non è stata rilavata nessuna sorgente valida negli ultimi tre minuti. Il
proiettore rimarrà in questa modalità per 5 minuti. Se si trova una sor­gente valida entro 5 minuti, il proiettore tornerà ad accendersi.

Nenhuma fonte válida foi detectada nos últimos 3 minutos. O projetor
permanecerá neste modo por 5 minutos. O projetor ligará novamente se
obtiver uma fonte válida dentro de 5 minutos.

Ingen gyldig kilde funnet i løpet av de siste 3 minuttene. Projektoren hold­erseg i denne modusen i 5 minutter. Hvis det blir funnet en gyldig kilde i
løpet av 5 minutter, slår projektoren seg på igjen.

22

K

TROUBLESHOOTING FEHLERBEHEBUNG SOLUTION AUX PROBLEMES LES PLUS FREQUENTS

ÓN DE PROBLEMAS SOLUZIONE DEI PROBLEMI LOCALIZAÇÃO DE DEFEITOS FEILSØKING

SOLUCI

No image on the screen

Kein Bild auf der Leinwand

Pas d'image sur l'écran

Sin imagen en pantalla

Assenza di immagine sullo schermo

Não há imagem na tela

Skjermen viser ikke bilde

1. Verify the power connections to the projector (check that the power light is on)

Stromanschluss des Projektors überprüfen (Power-Leuchtanzeige muss leuchten)

Vérifiez les connexions de l'alimentation au projecteur (vérifiez que l'indicateur
d'alimentation est allumé)

Verifique las conexiones del proyector (compruebe que la luz de energía está encendida)

Verificare la connessione dell'alimentazione del proiettore (controllare che la
spia dell'alimentazione sia accesa)

Verifique as conexões de alimentação elétrica do projetor (veja se a luz que
ndica o estado de ligado está acesa)

Kontroller strømtilkoblingen for projektoren (sjekk at lyset for strøm er på)

3. Verify that the black-button is not activated on the remote

Prüfen, dass "Black" (Verdunkeln) an der Fernbedienung nicht aktiviert ist

Vérifiez que le bouton noir n'est pas activé sur la télécommande

Verifique que el botón negro no esté activado para control remoto

Verificare che il pulsante nero sul telecomando non sia attivato

Assegure-de que botão preto não esteja ativado no controle remoto

Kontroller at Black-knappen på fjernkontrollen ikke er aktivert

The projected image is not focused

Das projizierte Bild ist nicht scharf

L'image projetée n'est pas au point

La imagen proyectada no está enfocada

L'immagine proiettata non è a fuoco

A imagem projetada está fora de foco

Bildet som projiseres er ikke i fokus

2. Adjust the focus ring on the projection lens

Fokusring an der Linse verstellen

Réglez la bague de mise au point sur la lentille de projection

Ajuste el aro de enfoque de la lente de proyección

Regolare l'anello di messa a fuoco sulla lente di proiezione

Ajuste o anel de foco à lente de projeção

Vri på fokuseringsringen på projeksjonslinsen

4. In Video: Check the sharpness setting in the advanced/picture menu

and adjust if necessary

Bei Video: Schärfeeinstellung im Menü Optionen/Bild prüfen und bei
Bedarf ändern

Source Vidéo: Vérifiez le réglage de netteté de l'image dans le menu
"advanced/picture" et réglez si besoin est

En vídeo: compruebe la configuración de la nitidez en el menú
avanzado/de imagen y ajústelo si fuera necessário

In Video: Controllare la regolazione della nitidezza nel menù
Advanced / Picture e regolarla se necessario

No vídeo: verifique a configuração da nitidez no menu
avançado/imagem e ajuste-a se necessário

I video-modus: Kontroller innstillingen for skarphet på menyen
Advanced/picture, og tilpass den om nødvendig

2. Verify the settings on your laptop

Einstellungen am Laptop überprüfen

Vérifiez les paramètres sur votre portable

Verifique las configuraciones de su ordenador

Verificare le impostazioni del computer

Verifique as configurações no seu laptop

Kontroller innstillingene på den bærbare datamaskinen

4. Check if lens cap is mounted

Sicherstellen, dass die Linsenabdeckung abgenommen ist

Assurez-vous que la protection de la lentille n'est pas posée

Compruebe que la tapa de la lente está montada

Controllare che non sia montato il coperchio della lente

Verifique se o protetor de lente está colocado

Kontroller om linsedekselet er på

1. Ensure that the distance from the projector to the screen is at least at the minimum specified

Überprüfen, ob der Abstand zwischen Projektor und Leinwand groß genug ist

Vérifiez que la distance minimum indiquée entre le projecteur et l'écran est respectée

Asegúrese de que la distancia desde el proyector a la pantalla

Assicurarsi che la distanza dal proiettore allo schermo non sia inferiore al minimo di specifica

Certifique- se de que a distância entre o projetor e a tela esteja pelo menos no mínimo
especificado

Kontroller at avstanden fra projektoren til skjermen er minst angitt minimum

3. Ensure that the projection lens is clean

Prüfen, ob Linse sauber ist

Vérifiez que la lentille de projection est propre

Asegúrese de que la lente de proyección está limpia

Assicurarsi che la lente di proiezione sia pulita

Assegure-se de que a lente de proje

Kontroller at projeksjonslinsen er ren

5. Verify that the projector is correctly aligned with the projected screen

Prüfen, ob der Projektor richtig zur Leinwand ausgerichtet ist

Vérifiez que le projecteur est correctement aligné avec l'écran

Verifique que el proyector está correctamente alineado con la pantalla proyectada

Verificare che il proiettore sia allineato correttamente con lo schermo

Verifique se o projetor está corretamente alinhado com a tela de projeção

Kontroller at projektoren er korrekt plassert i forhold til skjermen det projiseres

No sound

Kein Ton

Pas de son

Sin sonido

Nessun suono

Não há som

Ingen lyd

1. Check the audio input connections

Verbindung am Audioeingang überprüfen

Vérifiez les connexions entrée audio

Compruebe las conexiones de entrada de audio

Controllare i collegamenti di ingresso audio

Verifique as conexões de entrada de áudio

Kontroller tilkoblingene for lydinngangene

3. Verify that the audio cable is OK

Prüfen, ob Audiokabel in Ordnung ist

Vérifiez que le câble audio n'est pas endommagé

Verifique que el cable de audio está bien

Verificare che il cavo audio sia a posto

Verifique se o cabo de áudio está conforme

Kontroller at lydkabelen er OK

23

2. Adjust the volume

Lautstärke verstellen

Réglez le volume

Ajuste el volumen

Regolare il volume

Ajuste o volume

Juster lydstyrken

4. Adjust the audio source

Einstellungen an der Audioquelle
vornehmen

Réglez la source audio

Ajuste la fuente de audio

Regolare la sorgente audio

Ajuste a fonte de áudio

Juster lydkilden

TROUBLESHOOTING FEHLERBEHEBUNG SOLUTION AUX PROBLEMES LES PLUS FREQUENTS

ÓN DE PROBLEMAS SOLUZIONE DEI PROBLEMI LOCALIZAÇÃO DE DEFEITOS FEILSØKING

SOLUCI

The projected image is distorted

Das projizierte Bild ist verzerrt

L’image projet

La imagen proyectada est

L’immagine proiettata è distorta

A imagem projetada est

Bildet som vises er forvrengt

2. Select Menu on remote or on projector

Menü über Fernbedienung oder Bedienfeld wählen

Sélectionnez Menu sur la télécommande ou sur le
projecteur

Seleccione el Menú por control remoto o en el proyector

Selezionare Menù sul telecomando o sul proiettore

Selecione o Menu no controle remoto ou no projetor

Trykk på Menu på fjernkontrollen eller projektoren

2.2 Select Picture

Bild wählen

Sélectionnez Picture

Seleccione Picture

Selezionare Picture

Selecione Imagem

Velg Picture

3. Verify that the projector is not tilted/elevated and that it is parallel with the

projected screen

Sicherstellen, dass der Projektor nicht schief oder zu hoch steht und dass
er parallel zur Leinwand ausgerichtet ist

Vérifiez que le projecteur n'est pas incliné/surélevé et qu'il est parallèle à
l'écran de projection

Verifique que el proyector no está inclinado/elevado y que está en paralelo
con la imagen proyectada

Verificare che il proiettore non sia inclinato/elevato e che sia parallelo allo
schermo di proiezione

Verifique se o projetor não está inclinado/elevado e se está paralelo à tela
projetada

Kontroller at projektoren ikke er vippet opp- eller nedover eller hevet, og at
den er parallell med skjermen det projiseres

ée est d

éform

ée

á distorsionada

á destorcida

1. Press the Power button and go to Reset

Auf Power drücken und Reset durchführen

Appuyez sur le boyton "Power" et Remettez à zéro

Pulse el botón Power y vaya a Reset (restablecer)

Premere il tasto Power e iniziare il Ripristino (reset)

Desligue e ligue novamente o projetor pressionando o botão LIG/DESLIG

Trykk på Power-knappen og gå til Reset

2.1 Go to Advanced

Zu Optionen gehen

Choisissez Advanced

Vaya a Advanced

Portarsi su Advanced

Vá ao menu Avançado

Gå til Advanced

2.3 Select Frequency or Tuning for image manual adjustments

Frequenz oder Tuning für manuelle Bildeinstellung wählen

Sélectionnez Frequency ou Tuning pour le réglage manuel de l'image

Seleccione Frequency o Tuning para ajustar manualment la imagen

Selezionare Frequency o Tuning per la regolazione manuale dell'immagine

Selecione Freqüência ou Sintonia para ajustes manuais da imagem

Velg Frequency eller Tuning for å justere bildet manuelt

4. Check if the digital keystone function is active. Adjust if necessary

Prüfen, ob Trapezentzerrung aktiv ist. Falls nötig, einstellen

Regardez si la fonction keystone digitale est active. Réglez si besoin est

Compruebe si la función de distorsión digital está activada. Ajústela si fuera necesario

Controllare che sia attiva la funzione di distorsione digitale. Regolarla se necessario

Veja se a função digital do ângulo trapezóide está ativa. Ajuste se necessário

Kontroller om den digitale keystone-funksjonen er aktiv. Juster den om nødvendig

Remote does not respond

Fernbedienung funktioniert nicht

La t

él

écommande ne marche pas

El control remoto no responde

Il telecomano non risponde

O controle remoto não funciona

Fjernkontrollen virker ikke

2. Check for other interfering IR sources in the room i.e. fluorescent light tubes, sunlight, active IR COM ports from laptops etc.

Nach anderen störenden Infrarotquelle im Raum suchen, z.B. Leuchtstoffröhren, Sonnenlicht, aktive Infrarot-Anschlüsse von Laptops, etc.

Recherchez dans la pièce d'autres sources IR pouvant interférer: tubes néons, lumière du soleil, ports COM IR actifs de portables, etc.

Compruebe otras posibles fuentes de interferencias de infrarrojos en la habitación, p.e. tubos fluorescentes, luz solar, puerto COM infrarrojo del ordenador activo, etc.

Controllare che nella stanza non vi siano altre sorgenti IR che possano interferire quali tubi luminosi fluorescenti, luce solare, PC portatili con porte COM attive ad IR, ecc.

Veja se há outras fontes de irradiação eletromagnética interferindo no local, ou seja, tubos de luz fluorescente, luz do sol, portos de comunicação a infraverme lho de laptops etc.

Kontroller om det finnes andre forstyrrende infrarøde kilder i rommet, f.eks. lysstoffrør, sollys, aktive IR COM-porter på bærbare datamaskiner osv.

1. Verify that working batteries are inserted in the remote and that it has been swiched on

Prüfen, ob Batterien fehlen bzw. leer sind und ob Fernbedienung ei geschaltet ist

Vérifiez que les piles sont en place et qu'elle est allumée Verifique el control
remoto tiene pilas y que está encendido

Verifique que el control remoto tiene pilasy qye está encendido

Verificare che nel telecomando siano inserite batterie funzionanti e che il telecomando
sia acceso

Verifique se as baterias estão boas, se estão corretamente inseridas no controle
remoto e se este está ligado

Kontroller om det er satt inn batterier som virker i fjernkontrollen, og at den er slått på

24

L

TECHNICAL DATA

TECNISCHE DATEN CARACTERISTIQUES TECHNIQUES DATOS T

ÉCNICOS DATI TECNICI DADOS T

ÉCNICOS TEKNISKE DATA

GENERAL
CONDITIONS

Storage temperature,
sealevel

Storage humidity,
non-condensing

Operating
temperature
ambient

Operating humidity

PROJECTOR UNIT

Dimensions
(HxWxL)

Weight
Projection lens

Projection distance

Keystone correction

Projection lamp

Display

Colors
Contrast
Pixels

Subject to change

ALLGEMEINE
DATEN

Lagertemperatur,
Meeresspiegel

Lagerfeuchtigkeit,
nicht kondensierend

Raumtemperatur
für Betrieb

Betriebsfeuchtigkeit

PROJEKTOR

Maße
(HxBxL)

Gewicht
Linse

Projektionsabstand

Trapezentzerrung

Projektionslampe

Anzeige

Farben
Kontrast
Auflösung

Ãnderungen
vorbehalten

ENVIRONNEMENT

Température de
stockage au
niveau de la mer
Humidité de
stockage, sanscon­densation
Température
ambiante de
fonctionnement

Humidité de
fonctionnement

PROJECTEUR

Encombrement
(HxPxL)

Poids
Objectif

Distance de
projection
Compensation de di­storsion trap

ézoïdale

Lampe de projection

Affichage

Couleurs
Contraste
R

ésolution

Sous r

éserve de

modifications

CONDICIONES
GENERALES

Temperatura de
almacenamiento
a nivel del mar
Humedad relativa de
almcenamiento sin
condensaci

ón
Temperatura
ambiente de
funcionamiento

Humedad relativa de
funcionamiento

PROYECTOR

Dimensiones
(Alto x Ancho x
Largo)
Peso
Lente de proyecci

Distancia de
proyecci

ón

Correcci

ón de la
clave
L

ámpara para

proyecci

ón

Presentci

ón en
pantalla
Colores
Contraste
Pixels

Sujetos a posibles
cambios

CONDIZIONI
GENERALI

Temperature di
conservazione,
a livello del mare
Umidità di
conservazione,
senza condensa
Temperatura di
funzionamento
ambiente

Umidità di
funzionamento

UNITÀ DEL
PROIETTORE

Dimensioni
(Alt. x Largh. x
Lungh.)
Peso
Lente di proiezione

ón

Distanza di
proiezione
Correzione della
deformazione
Lampadina di
proiezione
Display

Colori
Contrasto
Pixel

Soggetti a modifica

CONDÇÔES
GERAIS

Temperatura de
armazenamento,
a n

ível do mar
Umidad de
armazenamento,
sem condensação
Temperatura de
funcionamento

Umidade de
funcionamento

PROJETOR

Dimensões
(Alt. x Larg. x
Comp.)
Peso
Lente de projeção

Distância de
projeção
Correção da
distorção trapez
Lâmpada de
projeção
Tela de exibição

Cores
Contrase
Resolução

Sujeito a modificações

óide

GENERELLE
KRAV

Temperatur ved
lagring, havflaten

Fuktighet ved
lagring, ikke­kondenserende
Romtemperatur
ved bruk

Fuktighet ved bruk

PROJEKTOR­ENHETEN

Størrelse
(HxBxL)

Vekt
Projeksjonslinse

Projeksjonsavstand

Keystone-korreksjon

Projeksjonslampe

Bildeprosessor

Farger
Kontrast
Piksler

Kan endres

-40 - 60 °C

-40 - 140 F

10 - 90 % RH

5 - 35 °C 0-1600 m
5 - 30 °C 1600-3200 m
41 - 95 F 0-5000 ft.
41 - 86 F 5000-10000 ft.
20 - 80 % RH
Allow for slow acclimatiza­tion at high humidity

98x250x340 mm

3.9x9.9x13.4 inch

3.4 kg/7.4 lbs

1.3 zoom ratio
f=36 - 47 mm
F=1.8 - 2.1

1.1 -10m

3.1 - 32.5 ft.
10 degrees

150 W UHP

3 x LCD

0.9” Polysilikon

16.7 MILLION
450 : 1
XGA:
1024x768

25

TECHNICAL DATA

TECNISCHE DATEN CARACTERISTIQUES TECHNIQUES DATOS T

ÉCNICOS DATI TECNICI DADOS T

ÉCNICOS TEKNISKE DATA

PROJECTOR UNIT

Video frequency
Horizontal sync.
Vertical sync.
Computer input

Audio input
Speakers
Conformance

Power supply

Computer
compatibility resized
to native pixel
resolution

Video compatibility

Subject to change

PROJECTION
DISTANCES

WIDE
Distance
Diagonal
Width
Height
TELE
Distance
Diagonal
Width
Height

Variation
of +/- 10%

PROJEKTOR/
GERÄT

Videofrequenz
Horizontalfrequenz
Verticalfrequenz
Computereingang

Audioeingang
Lautsprecher
Prüfzeichen

Stromversorgung

Computer­kompatibilität.
Resizing auf
Originalauflösung
(Pixel)

Videokompatibilität

Änderungen
vorbehalten

PROJEKTIONS­ABSTÃNDE

WEITWINKEL
Entfernung
Diagonale
Breite
Höhe
TELEOBJEKTIV
Entfernung
Diagonale
Breite
Höhe

Abweichung
von +/- 10%

PROJECTEUR

Entr

ée ordinateur
Sync. horizontale
Sync. verticale
Entr

ée ordinateur

ée audio

Entr
Haut-parleurs
Conformit

é

Alimentation
électrique

é

Compatibilit
ordinateur au
redimensionnement
de la r

ésolution

d’origine (pixels)

Compatibilit

é vid

éo

Sous r

éserve a

posibles modifications

DISTANCES DE
PROJECTION

GRAND ANGULAIRE
Distancia
Diagonal
Largeur
Hauteur
TELEOBJECTIF
Distancia
Diagonal
Largeur
Hauteur

Variation
de +/- 10%

PROYECTOR

Frecuemcia de video
Sinc. horizontal
Sinc. vertical
Entrada de señal del
ordenator
Entrada de audio
Altavoces
Homologaci

ón

Suministro de
corriente

Compatibilidad del
ordenador ajustada a
la resoluci

ón pixels.

Resoluci

ón en pixels

Compatibilidad de
video

Sujetos a posibles
cambios

DISTANCIAS DE
PROYCCI

ÓN

GRAN ANGULAR
Distancia
Diagonale
Ancho
Alto
TELEOBJETIVO
Distancia
Diagonale
Ancho
Alto

Variazione
di +/- 10%

UNITÀ DEL
PROIETTORE

Frequenza video
Sinc. orizz
Sink. vert.
Ingresso computer

Ingresso audio
Altoparlanti
Conformità

Alimentazione
elettrica

Compatibilità
computer
(riclassificata in base
alla risoluzione pixel
orginaria)

Compatibilità video

Soggetti a modifica

DISTANZE DI
PROIEZIONE

GRANDANGOLO
Distanza
Diagonale
Larghezza
Altezza
TELEOBIETTIVO
Distanza
Diagonale
Larghezza
Altezza

Variaci

ón

de +/- 10%

PROJETOR

Freqüência de vídeo
HorizontalSinc.
VerticalSinc.
Entrada Computador

Entrada de áudio
Alto-falantes
Conformidade

Fonte de
alimentação

Compatibilidade do
computador ajustada
à resolução de
origem (pixels)

Compatibilidade de
vídeo

Sujeito a
modificações

DISTÂNCIAS DE
PROJEÇÃO

GRÃ ANGULAR
Distância
Diagonal
Largura
Altura
TELEOBJETIVA
Distância
Diagonal
Largura
Altura

Variação
de +/- 10%

PROJEKTOR­ENHETEN

Videofrekvens
Horisontal synk.
Vertikal synk.
Datamaskin-inngang

Lydinngang
Høyttalere
Oppfyller kravene til

Strømforsyning

Datamaskin­kompatibilitet,
størrelse endret til
naturlig
pikseloppløsning

Video­kompatibilitet

Kan endres

PROJEKSJONS­AVSTANDER

VIDVINKEL
Avstand
Diagonal
Bredde
Høyde
TELE
Avstand
Diagonal
Bredde
Høyde

Variasjon
på +/- 10%

12-150 MHz
15-100 KHz

43.5-130 Hz

0.5-1 Vpp

1 VRMS
2x1 W
CE. UL. CUL.
GOST R. FCC,
Subpart J, Part 15.
100-240 VAC,
50-60 HZ

2.5-1 A
640x480
720x400
800x600
832x624
1024x768
1152x864
1152x870
1280x1024
PAL BGHI, N,
combination N, M.
NTSC M, N, 4.43,
Japan.
SECAM

1.1-10m/3.6-32.5 ft.

0.7-6.5m/2.3-21.1ft.

0.6-5.2m/1.9-16.9 ft.

0.5-3.9m/1.6-12.7 ft.

1.1-10m/3.6-32.5 ft.

0.6-5.2m/1.9-16.9 ft.

0.5-4.2m/1.6-13.7 ft.

0.35-3.2m/1.1-10.4 ft.

26

TECHNICAL DATA

TECHNISHE DATEN CARACTERISTIQUES TECHNIQUES DATOS T

CONNECTORS ANSCHLÜSSE CONNECTEURS CONECTORES CONNETORI CONECTORES KONTAKTER

2

ÉCNICOS DATI TECNICI DADOS T

ÉCNICOS TEKNISKE DATA

S-VIDEO

VIDEO

STEM: common

4 PIN MINIDIN

FEMALE

1 GND
2 GND
3 Luma
4 Chroma

PHONO/RCA

FEMALE

STEM: composite

SHIELD: GND

AUDIOINAUDIO

3.5 mm
JACK

TIP: right

RING: left

TIP: right

RING: left

STEM: common

OUT

3.5 mm
JACK

AUDIO

(1)(2)
IN (3)

3.5 mm
JACK

TIP: right

RING: left

STEM: common

DIGITAL COMPUTER

DVI (1)

DVI-D

MAIN PIN FIELD

1 TMDS Data 2­2 TMDS Data 2+
3 TMDS Data 2/4 Shield
4 Not used
5 Not used
6 DDC Clock
7 DDC Data
8 Analog Vertical Sync
9 TMDS Data 1­10 TDMS Data 1+
11 TMDS Data 1/3 Shield
12 Not used
13 Not used
14 +5V Power
15 Ground (+5, Analog H/V Sync.)
16 Hot Plug Detect
17 TMDS Data 0­18 TMDS Data 0+
19 TMDS Data 0/5 Shield
20 Not used
21 Not used
22 TMDS Clock Shield
23 TMDS Clock+
24 TMDS Clock-

ANALOG COMPUTER

VGA (2)

15 HIGH DENSITY DSUB

FEMALE

1 Analog R in
2 Analog G in
3 Analog B in
4 AGND
5 AGND
6 Analog R GND in
7 Analog G GND in
8 Analog B GND in
9 Reserved
10 Sync GND in
11 AGND
12 DDC/SDA
13 HSync in
14 VSync in
15 DDC/SCL

1

ANALOG COMPUTER

VGA (3)

15 HIGH DENSITY DSUB

FEMALE

1 Analog R in
2 Analog G in
3 Analog B in
4 AGND
5 AGND
6 Analog R GND in
7 Analog G GND in
8 Analog B GND in
9 Reserved
10 Sync GND in
11 AGND
12 DDC/SDA
13 HSync in
14 VSync in
15 DDC/SCL

REMOTE

MOUSE 2 MOUSE 1

CONTROL

2.5 MM
JACK

TIP: right

RING: left

STEM: common

DIGITAL

USB

1 VCC
2 -Data
3 +Data
4 GND

MONITOR

15 HIGH DENSITY DSUB

FEMALE

1 Analog R OUT
2 Analog G OUT
3 Analog B OUT
4 Reserved
5 AGND
6 Analog R GND OUT
7 Analog G GND OUT
8 Analog B GND OUT
9 Reserved
10 Sync GND OUT
11 Not used
12 Not used
13 HSync OUT
14 VSync OUT
15 DDC/SCL

8 PIN MINIDIN

FEMALE

1 Mac ADB
2 PS/2 clock
3 PS/2 data
4 RS 232 TXD
5 Not used
6 RS 232 RXD
7 RS 232 CTS
8 GND

1

2

27

SERVICE INFORMATION SERVICE-INFO REPARATIONS

M

INFORMACI

This product contains no user serviceable parts. Attempts to modify mechanics or electronics inside the housing will violate any warranties, and may be hazardous.

If for any reason the product fails to work properly, please contact your dealer for technical support. Prepare a list of the symptoms you observe to make diagnosing easier for
your dealer.

Please also include the following:

- Serial number of the unit (SN)

- Part number of the unit (PN)

- Software revision (under Main Menu selection ADVANCED/SERVICE/INFO)

- Connected source information (under main menu selection HELP).

Dieses Gerät enthält keine Verschleißteile. Der Versuch, elektronische oder mechanishen Komponenten im Gehäuse zu manipulieren führt zum Verlust der Garantie
und kann eine Gefahr für den Benutzer darstellen.

Sollte das Gerät aus welchem Grund auch immer nicht korrekt funktionieren, wenden Sie sich bitte an Ihren Händler. Bitte halten Sie die auftretenden Probleme schriftlich fest.
Damit erleichtern Sie Ihrem Händler die Fehlerdiagnose.

Bitte halten Sie auch folgende Daten bereit:

- Seriennummer des Geräts (SN)

- Teilnummer des Gerãts (PN)

- Versionsnummer der Software (im Hauptmenü unter OPTIONEN/SERVICE/INFO)

- Information über angeschlossene Quelle (im Hauptmenü unter HILFE)

Aucune des pièces de ce produit n'est réparable par l'utilisateur. Les tentatives de modification des parties mécaniques ou électroniques de l'appareil annuleront
toute garantie et peuvent être dangereuses.

Si le produit ne fonctionnait pas correctement, prenez contact avec votre concessionnaire. Préparez au préalable une liste des symptômes que vous avez observés pour que
votre concessionnaire établisse plus aisément le diagnostic.

Veuillez inclure les renseignements suivants:

- Numéro de série de l'unit

- Num

éro de la pièce de l’unité(PN)

- Révision du logiciel (Sélectionnez ADVANCED/SERVICE/INFO dans le menu principal)

- Les renseignements concernant la source connectée (sélectionnez HELP dans le menu principal)

Este producto no contiene ninguna pieza útil para el usuario. Cualquir intento de modificar la mecánica o electrónica incluida en la carcasa analará la garantía, y
puede resultar peligroso.

Si por cualquier motivo el producto no funciona correctamente, póngase en contacto con su distribuidor para obtener asistencia técnica. Prepare una lista de los problemas que
haya observado para facilitar su diagnóstico

Icluya además los siguientes datos:

- Número de serie de la unidad (SN)
úmero de pieza de la unidad

- N

- Revisión de software (consultar seleccionando AVANZANDO/SERVICIO/INFO en el menú principal)

- Información sobre fuentes conectades (en AYUDAdel menú principal)

ÓN SOBRE ASISTENCIA T

é

(SN)

(PN)

ÉCNICA ASSISTENZA TECNICA INFORMAÇÃO DE SERVIÇO SERVICE INFORMATION

Questo prodotto non contiene parti sostituibili dall'utente. Qualsiasi tentativo di modificare parti meccaniche o elettroniche interne alla scatola renderà nulla la
garanzia e può risultare pericoloso.

Se per qualsiasi motivo il prodotto non funziona adeguatamente, si prega di contattare il rivenditore per l'assistenza tecnica. Preparare una lista dei sintomi osservati per rendere
più facile la diagnosi al rivenditore.

Si prega anche di includere le seguenti informazione:

- Numero di serie dell'apparecchiatura (SN)

- Numero del pezzo dell’ apparecchiatura (PN)

- Revisione del software (vedere nel menù principale alla selezione ADVANCED/SERVICE/INFO)

- Informazioni sulla sorgente collegata (vedere nel menù principale alla selezione HELP)

Este produto não contém peças úteis ao usuário. Tentativas de modificação da mecânica ou eletrônica interna violará qualquer garantia e pode ser perigoso.

Se por qualquer razão o produto não funcionar corretamente, por favor contate o distribuidor para suporte técnico. Prepare uma lista dos sintomas observados a film de facilitar
o diagnóstico para o distribuidor.

Por favor também inclua o seguinte:

- Número de série da unidade (SN)

- N

úmero da peça da unidade

- Revisão do software (no menu principal - seleção AVANÇADO/SERVIÇO/INFO)

- Informação da fonte conectada (no menu principal - seleção AJUDA)

Dette produktet inneholder ingen deler som brukerne kan utføre service på. Forsøk på å endre mekaniske eller elekroniske komponenter innenfor dekslet vil gjøre
alle garantier ugyldige, og kan også være farlig.

Hvis produktet av en eller annen grunn ikke virker som det skal, må du kontakte forhandleren for å få teknisk brukerstøtte. Lag en liste over symptomene du ser, slik at det blir
lettere for forhandleren å finne ut hva problemet skyldes.

Ta også med følgende:

- Enhetens serienummer (SN)

- Enhetens delenummer (PN)

- Programvareversjon (under hovedmenyvalget ADVANCED/SERVICE/INFO)

- Informasjon om tilkoblede kilder (under hovedmenyvalget HELP)

(PN)

28

N

MAINTENANCE (FOR LONG TERM RUNNING)

WARTUNG MAINTENANCE MANTENIMIENTO MANUTENZIONE MANUTENÇÃO VEDLIKEHOLD

1. Remove foot and screw to access the dustfilter

Fuß und Schraube entfernen, um an den Staubfilter zu gelangen

Enlevez les pieds et les vis pour acc

Retire el pie y el tornillo para acceder al filtro del polvo

Togliere la base avvitata per accedere al filtro della polvere

Remova o p

Fjern foten og festeskruen for tilgang til støvfilteret

2. Carefully remove the dustfilter

Staubfilter vorsichtig entfernen

Enlevez le filtre à poussière avec pr

Retire con cuidado el filtro del polvo

Togliere attentamente il filtro della polvere

Remova cuidadosamente o filtro do p

Forsiktig fjern støvfilteret

3. Clean dustfilter

Staubfilter reinigen

Nettoyez le filtre à poussière

Limpie el filtro del polvo

Pulire il filtro della polvere

Limpe o filtro do p

Rens støvfilteret

4. Replace clean dustfilter, tighten screw and replace foot

Gereinigten Staubfilter wieder einlegen, Schrauben festziehen und Fuß anbringen

Remettez le filtre à poussière en place, serrez les vis et replacez les pieds

Coloque de nuevo el filtro del polvo limpio, apriete el tornillo e instale el pie

Sostituire il filtro della polvere pulito, avvitare bene e collocare nuovamente la base

Coloque o filtro do p

Sett tilbake rent støvfilter, stram festeskruen og sett tilbake foten

5. Clean all air intakes

Alle Lufteinlässe reinigen

Nettoyez toutes les entr

Limpie todas las tomas de aire

Pulire tutte le prese d’aria

Limpe todas as entradas de admissão do ar

Rens alle luft innsug

é e o parafuso para aceder ao filtro do p

ó

ó limpo, aperte o parafuso e substitua o p

ées d’air

éder au filtre à poussière

ó

écautions

ó

é

1

24

&

5

Clean dustfilter regularly for sufficient air flow

Staubfilter regelmäßig reinigen, um eine ausreichende Luftzufuhr zu gewährleisten

Nettoyez r

égulièrement le filtre à poussière pour assurer un flux d’air suffisant

Limpie conregularidad el filtro del polvo para que se produzca la suficiente circulaci

Pulire regolarmente il filtro della polvere per consentire un flusso dell’aria sufficiente

Limpe regularmente o filtro do p

Rens støvfilteret jevnlig for god luftgjennomstrømning

ó para obter um fluxo de ar suficiente

ón del aire

29

3

MAINTENANCE (FOR LONG TERM RUNNING)

WARTUNG ENTRETIEN MANTENIMIENTO MANUTENZIONE MANUTENÇÃO VEDLIKEHOLD

Change lamp when lifetime expired. Replace expired lamp only with same type and rating

Lampe nach Ablauf der Lebensdauer austauschen. Nur Lampen gleicher Art und Stärke verwenden

Changez la lampe lorsque sa dur
mêmes caract

Cambie la l

Sostituire la lampada quando termina la sua vita utile. Sostituire la lampada utilizzandone unicamente una della stesso tipo e caratteristiche

Troque a lâmpada quando o tempo

Skift lampe når levetiden er overskredet. Bruk kun lampe av samme t ype og med samme effekt

éristiques

ámpara al t

érmino de su vida

ée de vie arrive à expiration. Ne remplacez la lampe que par une lampe ayant les

.

útil. Sustituya siempre la l

útil de vida expirar. Substitua a lâmpada gasta somente por outra do mesmo tipo e valor nominal

ámpara gastada por otra del mismo tipo y capacidad

Disconnect power

Netzstecker ziehen

D

ébranchez l’appareil

Desconecte la corriente

Scollegare l’alimentazione

Desligue a alimentação

Trekk ut strømledningen

1. Open screws on lamp housing

Schrauben des Lampengehäuses öffnen

D

évissez les vis du logement de la lampe

Abra los tornillos del alojamiento de la l

Svitare le viti della sede della lampada

Desaperte os parafusos do alojamento da lâmpada

Løsne skruene til lampeholderen

2. Carefully pull out and remove lamp housing

Lampengehäuse vorsichtig herausnehmen

Tirez avec pr
lampe pour l’enlever

Extraiga concuidado el alojamiento de la l

Tirare attentamente verso fuori e togliere la sede
della lampada

Puxe cuidadosamente para fora e remova o aloja
mento da lâmpada

Forsiktig fjern lampeholderen

3. Insert new lamp housing

Neues Lampengehäuse einsetzen

Posez le nouveau logement de la lampe

Introduzca el nuevo alojamiento de la l

Inserire la nuova sede della lampada

Insira um novo alojamento da lâmpada

Sett tilbake ny lampeholder

4. Tighten screws

Schrauben festziehen

Serrez les vis

Apriete los tornillos

Avvitare le viti

Aperte os parafusos

Stram skruene

5. Check filter pad

Filter überprüfen

V

Examine la almohadilla del filtro

Controllare il tampone del filtro

Verifique a almofada do filtro

Kontroller filter

écautions sur le logement de la

érifiez le tampon filtre

ámpara

ámpara

ámpara

Reset lamp timer

Betriebsstundenzähler auf Null setzen

Remettez le compteur de la lampe à zéro

Reinicie el temporizador de la l

Azzerare il temporizzatore della lampada

Efetue o reinicio do temporizador da lâmpada

Tilbakestill telleverket for lampen

ámpara

1

4

&

3

2

&

5

Refer service to qualified personnel only

Service nur von qualifiziertem Personal durchführen lassen

Ne confiez l’entretien qu’à du personnel qualifié

Confíe el mantenimiento solamente a personal cualificado

Affidare la manutenzione solo a personale qualificato

Remeta a assistência somente a pessoal qualificado

All service må overlates til kvalifisert personell

30

O

This equipment complies with the limits for a Class A computing device, pursuant to Subpart J of Part 15 of FCC rules. Only peripherals (computer
input/output devices, terminals, printers, etc.) certified to comply with the Class A limits may be attached to a computer that complies with Class A limits.
When connecting to a peripheral device, a shielded input/output cable is required to ensure compliance with FCC rules. The shielded cable that must be used is supplied
with the equipment. Operation with non-certified peripherals or non-shielded cables is likely to result in interference to radio and TV reception.

This equipment generates and uses radio-frequency energy and, if not installed and used in accordance with the instruction manual, may cause interference to radio and
television reception. It has been tested and found to comply with the limits for a Class A computing device in accordance with the specifications in Subpart J of Part 15 of
the FCC rules, which are designed to provide reasonable protection against such interference when operated in a commercial environment. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

You may require the following booklet from the Federal Communications Commission (FCC): "How to identify and resolve radio and TV interference problems", available
from the U.S. Government Printing Office, Washington, DC 20402, Stock No. 004-000-00345-4.

FCC STATEMENT

• Reorient the receiving antenna.

• Relocate the projector with respect to the receiver.

• Plug the equipment to a different outlet so that equipment
and receiver are on different branch circuits.

• Fasten cables using mounting screws to ensure adequate EMI control.

31

PLEASE READ

We are in no way responsible for the
contents of the manual. We do not guarantee
its accuracy and we do not make any claim
of copyright. The copyright remains the
property of their respective owners.

Visit the site to read the latest projector
news and reviews, read and comment on
projector specifications, download user
manuals and much more.
