PROTRAN
c
○

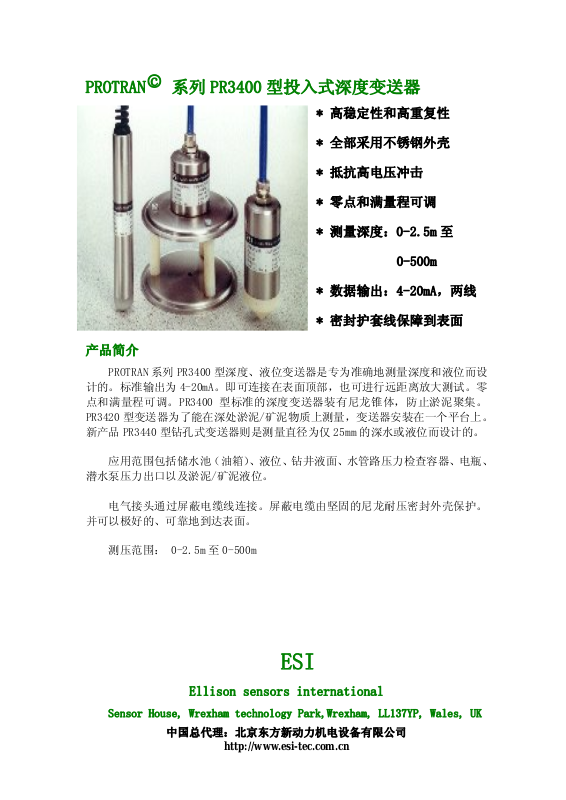

系列 PR3400 型投入式深度变送器
* 高稳定性和高重复性
* 全部采用不锈钢外壳
* 抵抗高电压冲击
* 零点和满量程可调
* 测量深度：0-2.5m 至
0-500m
* 数据输出：4-20mA，两线
* 密封护套线保障到表面
产品简介

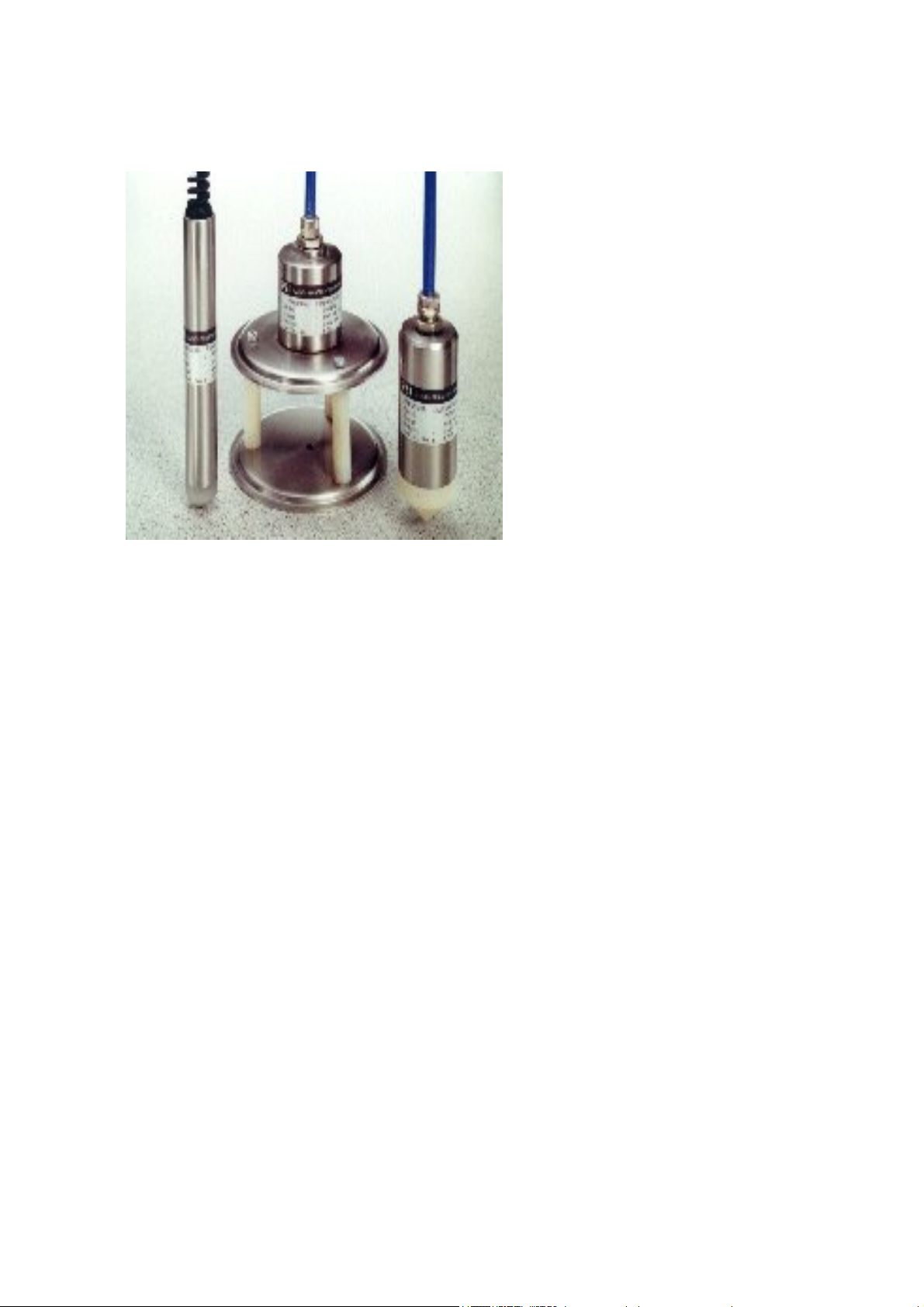

PROTRAN 系列 PR3400 型深度、液位变送器是专为准确地测量深度和液位而设
计的。标准输出为 4-20mA。即可连接在表面顶部，也可进行远距离放大测试。零
点和满量程可调。PR3400 型标准的深度变送器装有尼龙锥体，防止淤泥聚集。
PR3420 型变送器为了能在深处淤泥/矿泥物质上测量，变送器安装在一个平台上。
新产品 PR3440 型钻孔式变送器则是测量直径为仅 25mm 的深水或液位而设计的。
应用范围包括储水池（油箱）、液位、钻井液面、水管路压力检查容器、电瓶、
潜水泵压力出口以及淤泥/矿泥液位。
电气接头通过屏蔽电缆线连接。屏蔽电缆由坚固的尼龙耐压密封外壳保护。
并可以极好的、可靠地到达表面。
测压范围： 0-2.5m 至 0-500m
ESI
Ellison sensors international
Sensor House, Wrexham technology Park,Wrexham, LL137YP, Wales, UK
中国总代理：北京东方新动力机电设备有限公司
http://www.esi-tec.com.cn
Page 2
c
PROTRAN
○
系列 PR3400 型投入式深度变送器
技术说明
压力输入 绝缘电阻：100MΩ
测量深度：0-2.5m 校准：±10% F.S.O 零点和满量程
0-500m 工作环境
测量基准：通风大气压 使用温度：-20 至+85℃
过载能力：200%F.S.O 储藏温度：-40 至+90℃
数据输出 热效应零点：＜±0.03%F.S.O/℃
范围：4-20mA，二线制 热灵敏度：＜±0.03%F.S.O/℃
精度特性 振动容限：10g/s，50Hz
零偏移：＜±1.0%F.S.O 机械冲击容限：15g
量程容量：＜±1.0%F.S.O 相对湿度：100%
综合精度(非线性/滞后性)：10m 以下 物理特性
＜±0.3%F.S.O,10m 以上＜±0.25%F.S.O 电气连接：通过屏蔽电缆到达通风大气层
重复性：＜±0.1%F.S.O 防护等级：IP69
稳定性：＜±0.2%F.S.O/6 月 固有频率：10KHz
电气特性 重量：PR3400=705g
电源电压：DC13-36V PR3420=2000g
电源电压波动：3μA/V PR3440=250g(不含电缆)
电源电压反极性：带保护 外体材质：300 系列不锈钢体
负载驱动能力：1150Ω，DC36V 膜片材质：铝合金，304 不锈钢
输出短路(接地)不会被破坏

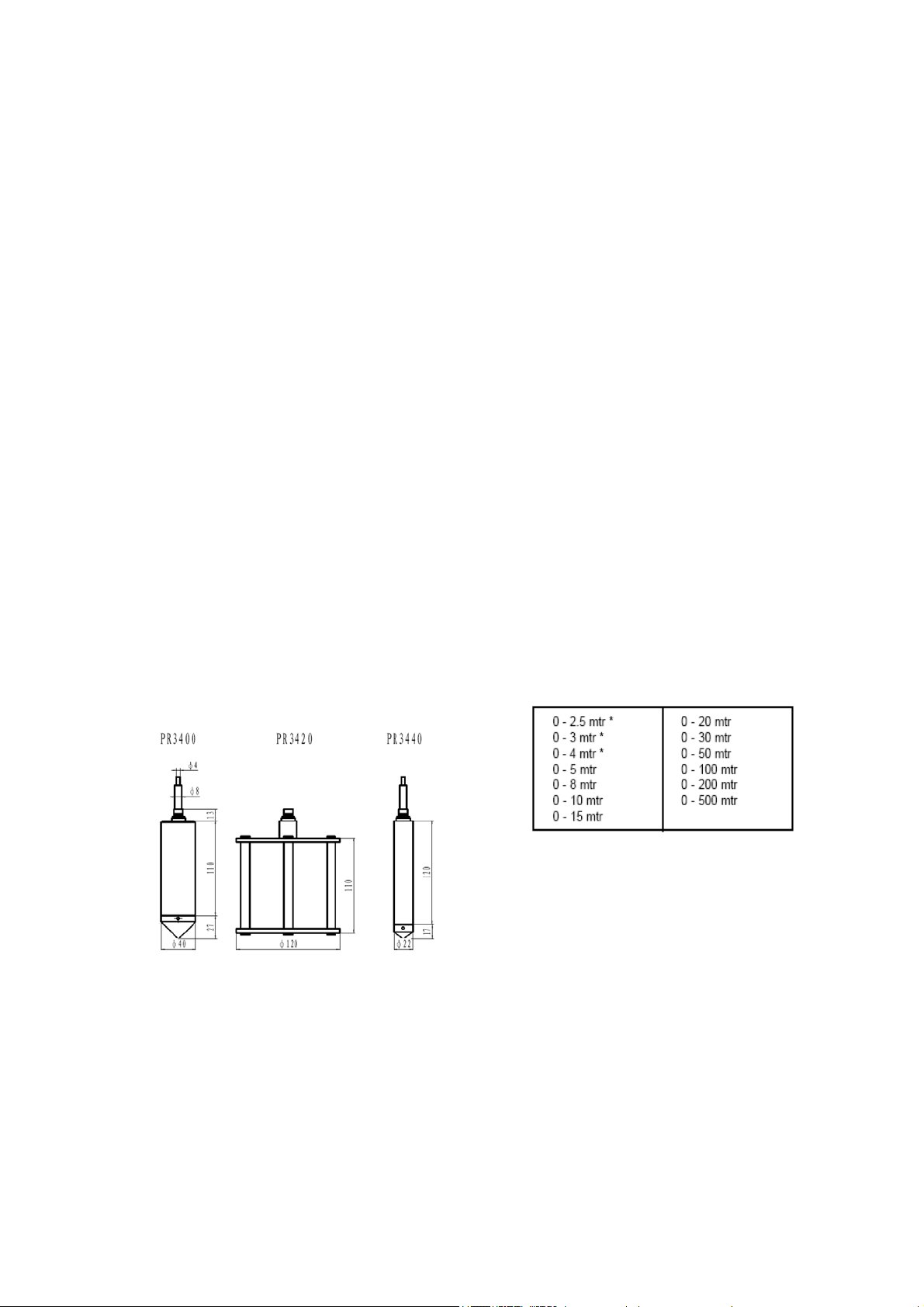

外形尺寸 测量范围
注:带*的 PR3440 不生产。
订货信息：
型号：PR3400
量程：0-10m
PR3400 0-10mtr
*Ellison sensors international 有权不断改进技术，如有改动恕不能另通知。
*中文版权属北京东方新动力机电设备有限公司。未经本公司同意任何单位和个人均不
得翻印。
