PROTRAN
c
○

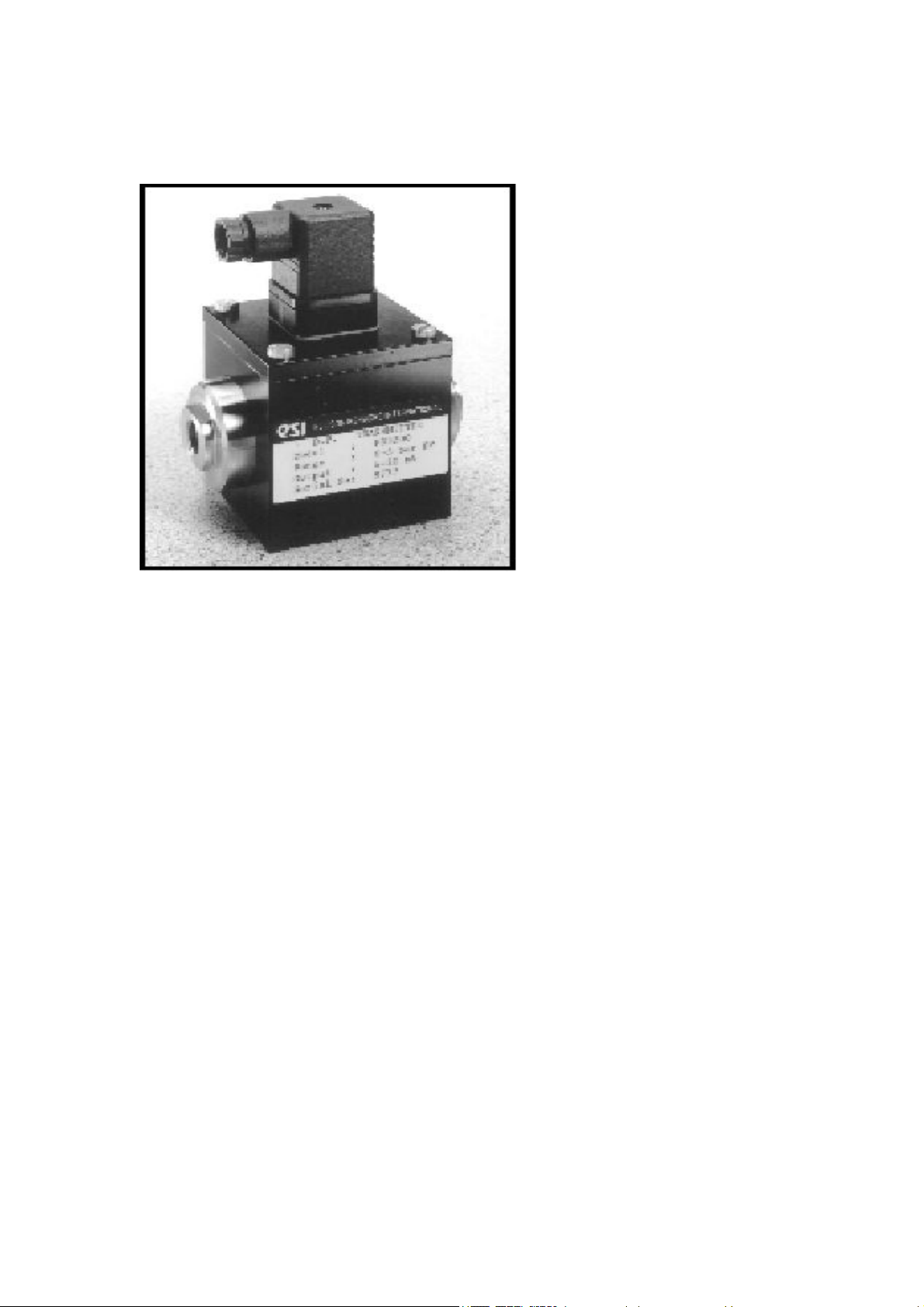

系列 PR3200 型压差变送器
* 在极宽的压差范围内
* 高稳定性和高重复性
* 湿/湿运行
* 零点和满量程现场可调
* 压差范围：250mbar 至
* 输出：4-20mA
* UNI+BI-直动运行
保证精确度
200bar
产品简介
PROTRAN 系列 PR3200 型压差变送器使用的是两个相匹配的陶瓷压力膜片，
可以在湿/湿状态下运行时提供很高的性能和稳定性。因采用了不锈钢和铝矾土
材料，所以能使用于所有液态和气态兼容的情况。同等的膜片可用于卫生型加工
中整体的或可拆卸的压力膜片。
本元件的应用范围包括通过指示灯、孔板、质量流量计，也可以在燃烧室和
净化室进行增益静态压差测量，还可在高压液压系统中进行状态监控、过滤器监
控以及任何液体和气体的压差测量。
电气连接通过可拆装的 DIN 接头连接。拆下顶盖，可以方便地在现场调零和
满量程校准。
压力接头采用两个 1/4”BSP 内螺纹连接，安装板是通用的，可用硬管或舱
壁固定。
测压范围：压差 0-250mbar 至 0-200bar
ESI
Ellison sensors international
Sensor House, Wrexham technology Park,Wrexham, LL137YP, Wales, UK
中国总代理：北京东方新动力机电设备有限公司
http://www.esi-tec.com.cn
Page 2
c
PROTRAN
○
系列 PR3200 型压差变送器
技术说明
压力输入 绝缘电阻：100MΩ
压力范围：压差 0-250mbar 至 0-200bar 校准：±10% F.S.O 零点和满量程
测量基准：压差 工作环境
过载能力(静态/常态)：400%F.S.O 使用温度：-20 至+85℃
运行形式：Uin 或 Bi-直动 储藏温度：-40 至+90℃
数据输出 热效应零点：＜±0.03%F.S.O/℃
范围：4-20mA，二线制 热灵敏度：＜±0.03%F.S.O/℃
精度特性 振动容限：10g/s，50Hz
零偏移：＜±1.0%F.S.O 机械冲击容限：15g@s (11mS)
量程容量：＜±1.0%F.S.O 相对湿度：95%
综合精度(非线性/滞后性：＜±0.3%F.S.O 物理特性
重复性：＜±0.1%F.S.O 接口尺寸：2-G1/4”内螺纹
稳定性：＜±0.2%F.S.O/6 月 电气接头：DIN 插座和 DIN43650 插头
常态压力误差：＜±2%/4 倍 DPF.S.O 固定件：通过固定板固定（可选件）
电气特性 防护等级：IP65
电源电压：DC13-36V 固有频率：10KHz
电源电压波动：3μA/V 重量：780 克
电源电压反极性：带保护 外体材质：300 系列不锈钢体
负载驱动能力：1150Ω，DC36V 膜片材质：铝合金,304 不锈钢
输出短路(接地) 不会被破坏

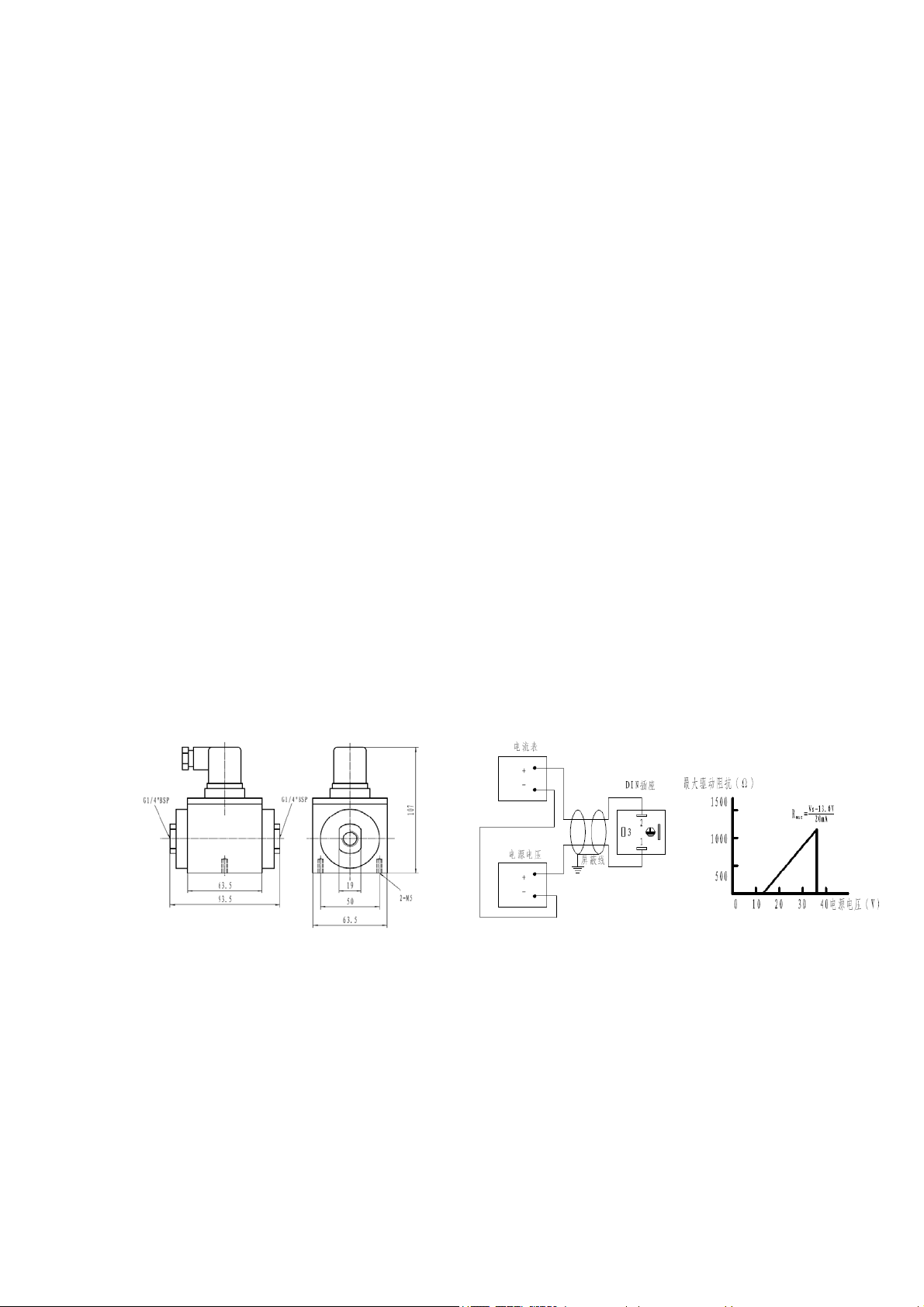

外形尺寸 变送器接线图
*Ellison sensors international 有权不断改进技术，如有改动恕不能另通知。
*中文版权属北京东方新动力机电设备有限公司。未经本公司同意任何单位和个人均不
得
翻印。
