Page 1

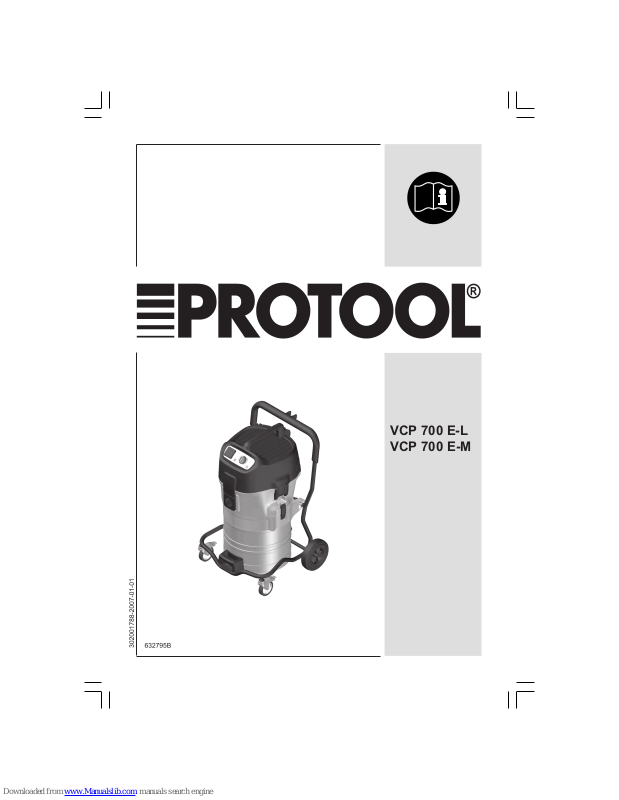

VCP 700 E-L VCP 700 E-M

Page 2

I NL CZ

S FIN RUS SK

3, 7  15

3, 16  24

3, 25  33

3, 34 42

3,43  51

3, 52  60

4, 61  69

4, 70  78

4, 79  87

4, 88  96

4, 97  105

4, 106  114

5, 115  123

5, 124132

5, 133  141

5, 142  150

5, 151  159

Page 3

Kennzeichnung von Hinweisen

Bevor Sie das Gerät in Betrieb nehmen lesen Sie unbedingt die Betriebsanleitung durch und bewahren Sie diese griffbereit auf.

Dieses Symbol kennzeichnet Sicherheitshinweise, deren Nichtbeachtung Gefährdungen für Personen hervorrufen kann.

Nicht in den Hausmüll geben.

Nicht mit Kranhaken!

Symbols used to mark instructions

Before using the vacuum cleaner, always read the operating instructions and keep them readily available.

This symbol is used to mark safety instructions that must be observed to prevent damage to persons.

Not to be included in municipal refuse.

Do not use the crane!

Symboles de mise en garde

Avant de mettre l’appareil en service, lisez absolument la notice d’utilisation et conservez-la à portée de la main.

Ce symbole marque les consignes de sécurité dont l’inobservation peut mettre des personnes en danger.

Ne pas mettre aux déchets communaux.

Ne pas utiliser de grue!

Señalización de indicaciones

Antes de poner en marcha el aspirador, no deje de leer las instrucciones de manejo completamente, y consérvelas al alcance de la mano.

Encuentra este símbolo en las indicaciones de seguridad cuya inobservancia puede ser causa de peligros para las personas.

No pertenece a los residuos comunales.

¡No utilice la grúa!

Marcação de indicações

Antes de pôr o aparelho em serviço, leia impreterivelmente as instruções de operação e guarde-as à mão.

Este símbolo assinala indicações de segurança cuja inobservância poderá causar riscos para pessoas.

Não pertence ao resíduo comunal.

Não use a grua!

Contrassegni di indicazioni

Prima di mettere in funzione l’aspiratore, leggere immancabilmente e per intero le presenti istruzioni sull’uso, conservandole indi sempre a portata di mano.

Questo simbolo contrassegna indicazioni di sicurezza che, se non osservate, comportano pericoli per le persone.

Non fa parte dei rifiuti comunali.

Non utilizzate la gru!

Page 4

Aanduiding van belangrijke aanwijzingen

Lees in elk geval de gebruiksaanwijzing door en berg deze binnen handbereik op voordat u het toestel in bedrijf stelt.

Veiligheidsaanwijzingen, waarvan het niet-opvolgen kan leiden tot gevaar voor personen, zijn met dit gevarensymbool in het bijzonder op de voorgrond geplaatst.

Niet in huisafval.

Kraan niet gebruiken!

Oznaèení pokynù

Ne uvedete tento vysavaè do provozu, proètìte si bezpodmíneènì tento provozní návod a ulote si jej tak, abyste jej mìli kdykoli po ruce.

Tímto symbolem jsou oznaèeny bezpeènostní pokyny, jejich nedodrení mùe zpùsobit ohroení zdraví.

Nepatøí do komunálního odpadu.

Nepouívejte jeøáb!

Kjennetegning av informasjon

Før maskinen tas i bruk er det absolutt nødvendig å lese gjennom denne driftsinstruksen, som skal oppbevares på et lett tilgjengelig sted.

Dette symbolet kjennetegner sikkerhetsinstrukser som ved ignorering kan utgjøre en fare for mennesker.

Ikke kommunalt avfall.

Bruk ikke kranen!

Mærkning af henvisninger

Før De tager su-geren i drift, skal De læse driftsvejledningen igennem og opbevare den tilgængeligt.

Dette symbol kendetegner sikkerhedshenvisninger, som ved manglende overholdelse kan medføre farer for personer.

Bortskaffes ikke sammen med kommunalt affald.

Man skal ikke bruge kran!

Informationsskyltar

Innan du tar maskinen i drift ska du läsa igenom denna bruksanvisning, och därefter förvara den så att den alltid finns till hands.

Denna symbol markerar säkerhetsinformationer, som kan orsaka personskador om de inte följs.

Tillhör inte till kommunalavfall.

Använd inte lyftkranen!

Käyttöohjeessa käytettävät symbolit

Lue käyttöohjeet ennen pölynimurin käyttöä ja säilytä ne myöhempää tarvetta varten.

Tällä symbolilla merkittyjä turvallisuusohjeita on noudatettava henkilövahinkojen vaaran välttämiseksi.

Ei kuulu kunnallisjätteisiin.

Älä käytä nosturia!

FIN

Page 5

Маркировка указаний

Перед вводом пылесоса в эксплуатацию обязательно прочитать руководство по эксплуатации и хранить его под рукой.

Данным символом обозначаются указания по безопасности, несоблюдение которых может привести к возникновению опасности для людей.

Не имеет место в коммунальных отходах.

Не использовать подъ¸мный кран!

RUS

Oznaèovanie pokynov

Predtým, ne tento spotrebiè spustíte do prevádzky si nutne preèítajte tento prevádzkový návod a odlote ho tak, aby ste ho mali vdy poruke.

Týmto výstraným symbolom sú osobitne oznaèené bezpeènostné pokyny, ktorých nedodranie môe vyvola nebezpeèenstvo ohrozenia osôb.

Nepatrí do komunálneho odpadu.

Nepouíva eriav!

Symbole ostrzegawcze

Przed rozpoczêciem pracy z odkurzaczem nale¿y bezwzglêdnie zapoznaæ siê z instrukcj¹ obs³ugi oraz przechowywaæ j¹ w ³atwo dostêpnym miejscu.

Ten symbol oznacza wskazówki bezpieczeñstwa, których ignorowanie mo¿e spowodowaæ zagro¿enia dla osób.

Nie wyrzucaæ do odpadu komunalnego.

Nie u¿ywaæ dwigu!

Indicarea instrucþiunilor

Înaintea punerii aspiratorului acesta înfuncþiune, citiþi neapãrat instrucþiunile de faþã ºi pãstraþi-le astfel încât sã le aveþi oricând la îndemânã.

Cu simbolul acesta sunt indicate instrucþiunile de securitate ºi acelea, neglijarea cãrora poate duce la vãtãmarea sãnãtãþii.

Nu aparþine de gunoiul comunal.

Nu folosiþi macaraua!

Чбсбкфзсйумьт хрпдеЯоещн

Рсйн нб иЭуефе уе лейфпхсгЯб фз ухукехЮ, дйбвЬуфе прщудЮрпфе фйт пдзгЯет лейфпхсгЯбт кбй цхлЬофе фйт уе чюсп, уфпн прпЯп иб Эчефе еэкплз рсьувбуз гйб меллпнфйкЮ чсЮуз.

ХрпдеЯоейт буцЬлейбт, фщн прпЯщн з мз фЮсзуз мрпсеЯ нб брпфелЭуей кЯндхнп гйб фзн буцЬлейб бфьмщн, Эчпхн чбсбкфзсйуфеЯ ейдйкЬ ме фп уэмвплп бхфь.

Мзн фп рефЬфе уфб пйкйбкЬ брпссЯммбфб.

Мхн чсзуймпрпйеЯфбй фпн гесбнь!

Page 6

14 9

Page 7

Technische Daten D

VCP 700 E-L VCP 700 E-M

Netzspannung 230 V – 240 V 230 V Netzfrequenz 50/60 Hz 50/60 Hz Netzabsicherung EU – 16 A 16 A

CH/DK – 10 A

AUS – 10 A Leistungsaufnahme 1200 W 1200 W Anschlusswert für Gerätesteckdose EU – 2400 W 2400 W

CH/DK – 1100 W

AUS – 1200 W Gesamtanschlusswert EU – 3600 W 3600 W

CH/DK – 2300 W

AUS – 2400 W Luft-Volumenstrom (max.) 3600 l/min 3600 l/min Unterdruck (max.) 23 000 Pa 23 000 Pa Schalldruckpegel in 1 m Abstand, EN 60704-1 60 dB (A) 60 dB (A) Arbeitsgeräusch 57 dB (A) 57 dB (A) Anschlussleitung: Länge 7,5 m 7,5 m

Typ EU – H05 RR-F 3G1,5 H05 RR-F 3G1,5

CH/DK – H05 RR-F 3G1,0

AUS – H05 RR-F 3G1,5 Schutzklasse I I Schutzart IP X4 IP X4 Funkentstörgrad EN 55014-1 EN 55014-1 Behältervolumen 70 l 70 l Breite × Tiefe × Höhe 580 × 605 × 970 mm 580 × 605 × 970 mm Gewicht 27 kg 27 kg

Saugschlauch – ∅ Mindest-Luft- Zugehöriger Unterdruck an

Volumenstrom Schnittstelle Saugschlauch/Werkzeug 27 mm 690 l/min 16 300 Pa 32 mm 970 l/min 15 700 Pa 36 mm 1220 l/min 14 200 Pa 50 mm 2360 l/min 7800 Pa

Zubehör VCP 700 E-L VCP 700 E-M

Bezeichnung Bestell-Nr. Bestell-Nr.

Filtersack (5 Stück) 632 735 632 735 Entsorgungssack (5 Stück) 632 737 632 737 Filterelement 626 437 626 437

Bedienelemente

1. Handgriff

2. Saugrohrhalter

3. Zubehörhalterung

4. Geräteschalter mit Saugkraftregulierung

5. Verschlussklammer

6. Schmutzbehälter

8. Entlassfitting

9. Gerätesteckdose

10. Kabelhaken

12. Behälter-Arretierungen

13. Lenkrolle mit Bremse

14. Schlauchdurchmesser-Einstellung (VCP 700 E-M)

Prüfungen und Zulassungen

Die Sauger wurden geprüft nach IEC/EN 60335-2-69 einschließlich des Anhanges AA. Die Erfüllung aller Anforderungen an Geräte der Staubklasse (L/M) wurde festgestellt.

Überprüfungen nach den nationalen Unfallverhütungsvorschriften müssen regelmäßig erfolgen (in Deutschland nach BGV A2 und DIN VDE 0701 Teil 1 und Teil 3 in regelmäßigen Abständen und nach Instandsetzung oder Änderung).

Es ist mindestens jährlich vom Hersteller oder einer unterwiesenen Person eine staubtechnische Überprüfung durchzuführen, z. B. auf Beschädigung des Filters, Dichtheit des Gerätes, Funktion der Kontrolleinrichtungen.

Page 8

Sicherheitshinweise

Das Gerät darf nur von Personen benutzt werden, die in der Handhabung unterwiesen und ausdrücklich mit der Bedienung beauftragt sind.

Trotz der einfachen Handhabung ist das Gerät nicht für Kinderhände geeignet.

Das Betreiben des Gerätes unterliegt den geltenden nationalen Bestimmungen. Neben der Betriebsanleitung und den im Verwenderland geltenden verbindlichen Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits und fachgerechtes Arbeiten zu beachten.

Jede sicherheitsbedenkliche Arbeitsweise ist zu unterlassen.

Netzanschlussleitung regelmäßig auf Beschädigungen wie z. B. Rissbildung oder Alterung prüfen.

Wenn die Netzanschlussleitung beschädigt ist, muss diese vor dem weiteren Gebrauch des Gerätes durch den PROTOOL-Service oder eine Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden.

Die Netzanschlussleitung nur durch den in der Betriebsanleitung festgelegten Typ ersetzen.

Netzanschlussleitung nicht beschädigen (z. B. durch Überfahren, Zerren, Quetschen). Netzanschlussleitung nur direkt am Stecker aus der Steckdose ziehen (nicht durch Zerren an der Anschlussleitung). Gerät auf vorschriftsmäßigen Zustand überprüfen. Stecker und Kupplungen von Netzanschlussleitungen müssen mindestens spritzwassergeschützt sein.

Nie mit beschädigtem Filterelement saugen. Sollte sich Schaum bilden oder Flüssigkeit aus dem

Staubsauger auslaufen, ist die Arbeit sofort zu unterbrechen, das Gerät auszuschalten und der Schmutzbehälter zu lehren.

Den eingebauten Füllstandsschlauch zur Wasserstansbegrenzung regelmäßig reinigen und auf Beschädigung prüfen.

Hinweise zum Umgang mit Flüssigkeiten und (gesundheitsgefährlichem) Staub finden Sie in Kapitel “Anwendungsgebiete und Arbeitsmethoden”.

Überprüfen Sie die Nennspannung des Gerätes, bevor Sie es ans Netz anschließen. Überzeugen Sie sich davon, dass die auf dem Typenschild angegebene Spannung mit der örtlichen Netzspannung übereinstimmt.

Bei Verwendung einer Verlängerungsleitung darf nur die vom Hersteller angegebene oder eine höherwertige Ausführung verwendet werden – siehe Abschnitt “Technische Daten”.

Es wird empfohlen, dass das Gerät über einen Fehlerstromschutzschalter angeschlossen wird. Dieser unterbricht die Stromversorgung wenn der Ableitstrom gegen Erde 30 mA für 30 ms überschreitet oder er enthält einen Erdungsprüfstromkreis.

Bei Verwendung einer Verlängerungsleitung auf die Mindestquerschnitte der Leitung achten:

Kabellänge Querschnitt

< 16 A < 25 A

bis 20 m ∅ 1,5 mm2∅ 2,5 mm

20 bis 50 m ∅ 2,5 mm2∅ 4,0 mm

Die Anordnung der stromführenden Teile (Steckdosen, Stecker und Kupplungen) und die Verlegung der Verlängerungsleitung so wählen, dass die Schutzklasse erhalten bleibt.

Das Saugeroberteil niemals mit Wasser abspritzen: Gefahr für Personen, Kurzschlussgefahr.

Der Staubsauger darf bei niedrigen Temperaturen nicht im Freien verwendet werden.

Die letzte Ausgabe der IEC-Bestimmungen ist zu beachten.

Gerätesteckdose

Die Steckdose am Gerät nur für die in der Betriebsanleitung festgelegten Zwecke verwenden.

Vor dem Einstecken eines Gerätes in die Gerätesteckdose:

1. Sauger abschalten.

2. Anzuschließendes Gerät abschalten. ACHTUNG! Bei an der Gerätesteckdose angeschlos-

senen Geräten sind deren Betriebsanleitung und die darin enthaltenen Sicherheitshinweise zu beachten.

Wartung, Reinigung und Reparatur

Nur Wartungsarbeiten ausführen, die in der Betriebsanleitung beschrieben sind.

Vor dem Reinigen und Warten des Gerätes ist grundsätzlich der Netzstecker zu ziehen.

Zur Wartung und Reinigung muss das Gerät so behandelt werden, dass keine Gefahr für das Wartungspersonal und andere Personen entsteht. Im Wartungsbereich

- gefilterte Zwangsentlüftung anwenden

- Schutzkleidung tragen

- den Wartungsbereich so reinigen, dass keine gefährlichen Stoffe in die Umgebung gelangen

Bevor das Gerät aus dem mit gefährlichen Stoffen belasteten Gebiet entfernt wird

- das Äußere des Gerätes absaugen, sauber abwischen oder das Gerät dicht verpacken

- dabei die Verteilung abgelagerten gefährlichen Staubes vermeiden

Bei Wartungs- und Reparaturarbeiten müssen alle verunreinigten Teile, die nicht zufriededenstellend gereinigt werden konnten

- in undurchlässigen Beuteln verpackt

- in Übereinstimmung mit den für die Beseitigung gültigen Vorschriften entsorgt werden

Es ist mindestens jährlich vom PROTOOL-Service oder einer ausgebildeten Person eine staubtechnische Überprüfung durchzuführen, z. B. auf Beschädigung des Filters, Luftdichtigkeit des Gerätes und Funktion der Kontrolleinrichtungen.

Page 9

Zubehör und Ersatzteile

Nur die mit dem Gerät gelieferten oder in der Betriebsanleitung festgelegten Bürsten verwenden. Die Verwendung anderer Bürsten kann die Sicherheit beeinträchtigen.

Nur PROTOOL-Original-Zubehör- und Ersatzteile verwenden (siehe Kapitel “Zubehör”). Die Verwendung anderer Teile kann die Sicherheit beeinträchtigen.

Bestimmungsgemäßer Gebrauch

Verwendungszweck und bestimmungsgemäßer Gebrauch

Die in dieser Betriebsanleitung beschriebenen Geräte sind geeignet

- für den gewerblichen Gebrauch, z. B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften

Folgende Materialien dürfen nicht gesaugt werden:

- heiße Materialien (glimmende Zigaretten, heiße Asche usw.)

- brennbare, explosive, aggressive Flüssigkeiten (z.B. Benzin, Lösungsmittel, Säuren, Laugen usw.)

- brennbare, explosive Stäube (z.B. Magnesium-, Aluminiumstaub usw.)

Bei Entstaubern muss eine ausreichende Luftwechselrate im Raum vorhanden sein, wenn die Abluft des Gerätes in den Raum zurückgeht (beachten Sie hierzu die für Sie gültigen nationalen Bestimmungen).

Das Bedienpersonal des Gerätes ist vor der Arbeit zu informieren über

- die Handhabung des Gerätes

- vom aufzusaugenden Material ausgehende Gefahren

- die sichere Beseitigung des aufgesaugten Materials

VCP 700 E-L

Dieser Sauger ist geeignet für das Auf-/Absaugen von trockenen, nicht brennbaren Stäuben, Flüssigkeiten,Holzstäuben und gefährlichen Stäuben mit MAK-Werten ≥ 1 mg/m³ (Staubklasse L).

VCP 700 E-M

Dieser Sauger ist geeignet für das Auf-/Absaugen von trockenen, nicht brennbaren Stäuben, Flüssigkeiten,Holzstäuben und gefährlichen Stäuben mit MAK-Werten ≥ 0,1 mg/m³ (Staubklasse M).

Je nach Gefährlichtkeit der auf-/abzusaugenden Stäube muss der Sauger mit entsprechenden Filtern ausgerüstet werden: siehe Tabelle im Kapitel “Trockene Stoffe saugen”.

Vor der Inbetriebnahme

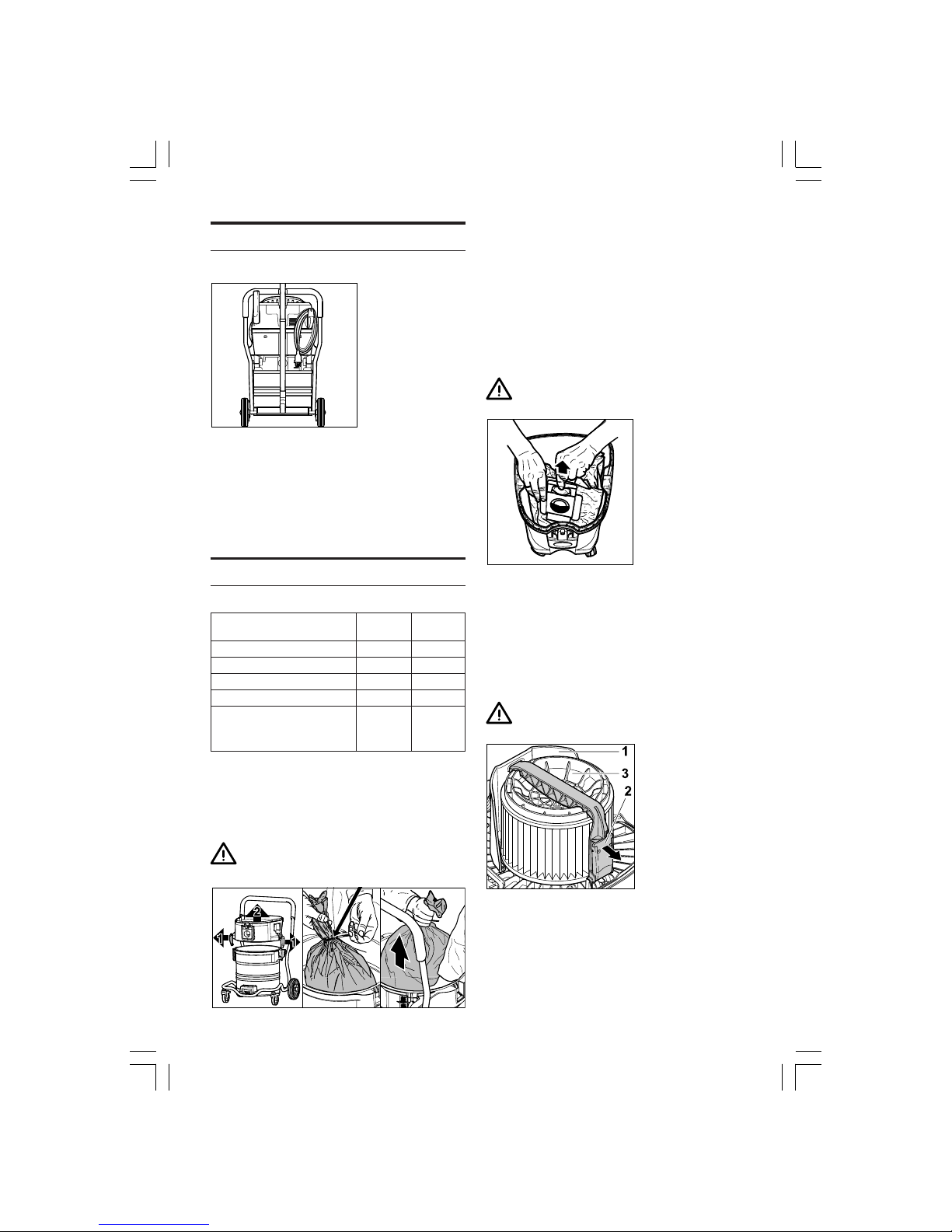

Sauger zusammenbauen

Einige Zubehörteile werden im Behälter liegend geliefert und müssen vor der ersten Inbetriebnahme entnommen werden. Dazu muss das Saugeroberteil abgenommen werden. Der Netzstecker darf noch nicht in eine Steckdose gesteckt sein.

1. Verschlussklammern öffnen und Saugeroberteil abnehmen.

2. Zubehörteile aus dem Schmutzbehälter und der Verpackung entnehmen.

3. Zum Aufsaugen von Stäuben mit MAK-Werten:

Filtersack nach Anleitung (Anleitung beiliegend) in den Behälter einlegen. Zum Aufsaugen von ungefährlichen Stäuben: Entsorgungssack (Anleitung beiliegend) in den Behälter einlegen. WICHTIG! Filtersackmuffe kräftig auf Einlassfitting aufdrücken.

4. Saugeroberteil aufsetzen und Verschlussklammern schließen. HINWEIS! Auf richtigen Sitz der Verschlussklammern achten.

Bedienung / Betrieb

Anschlüsse

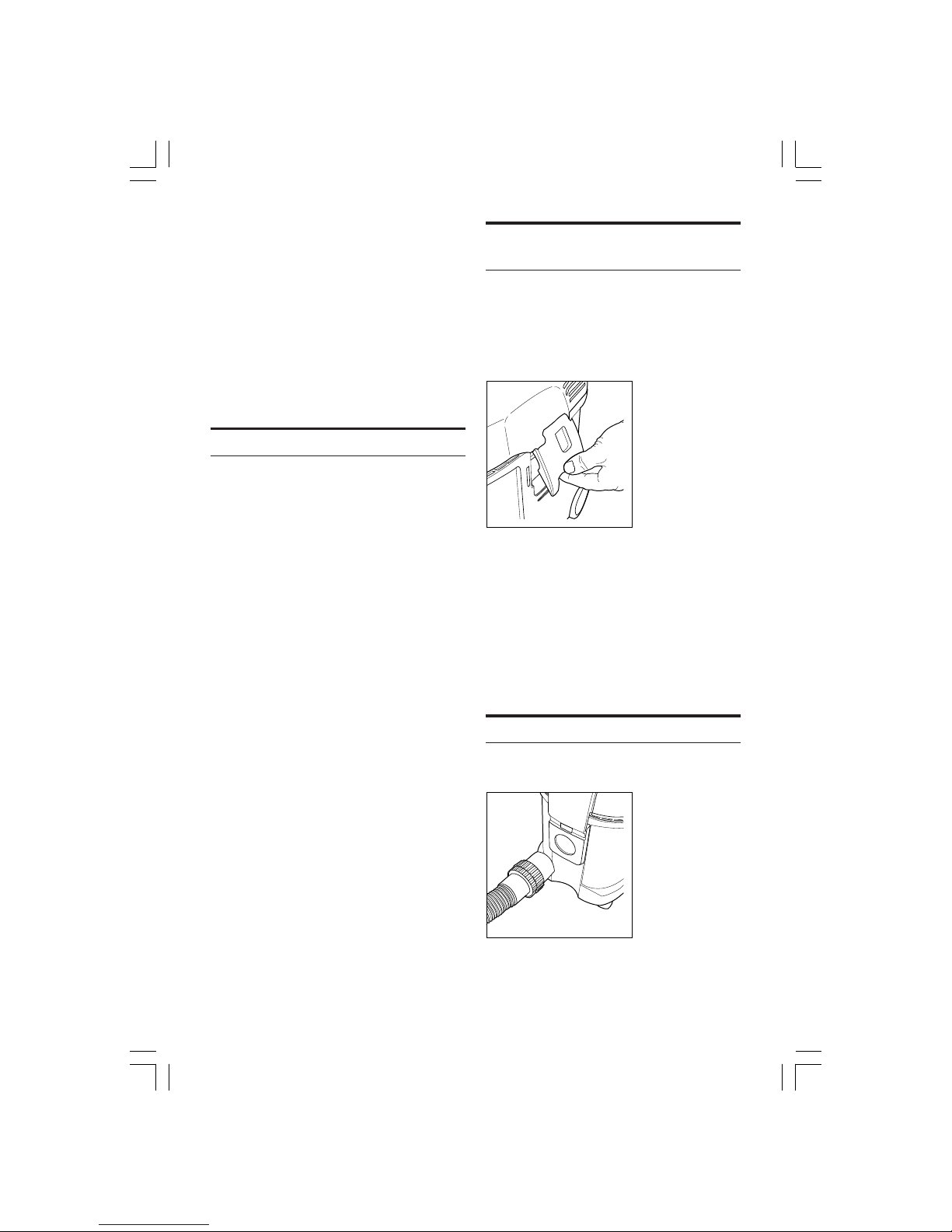

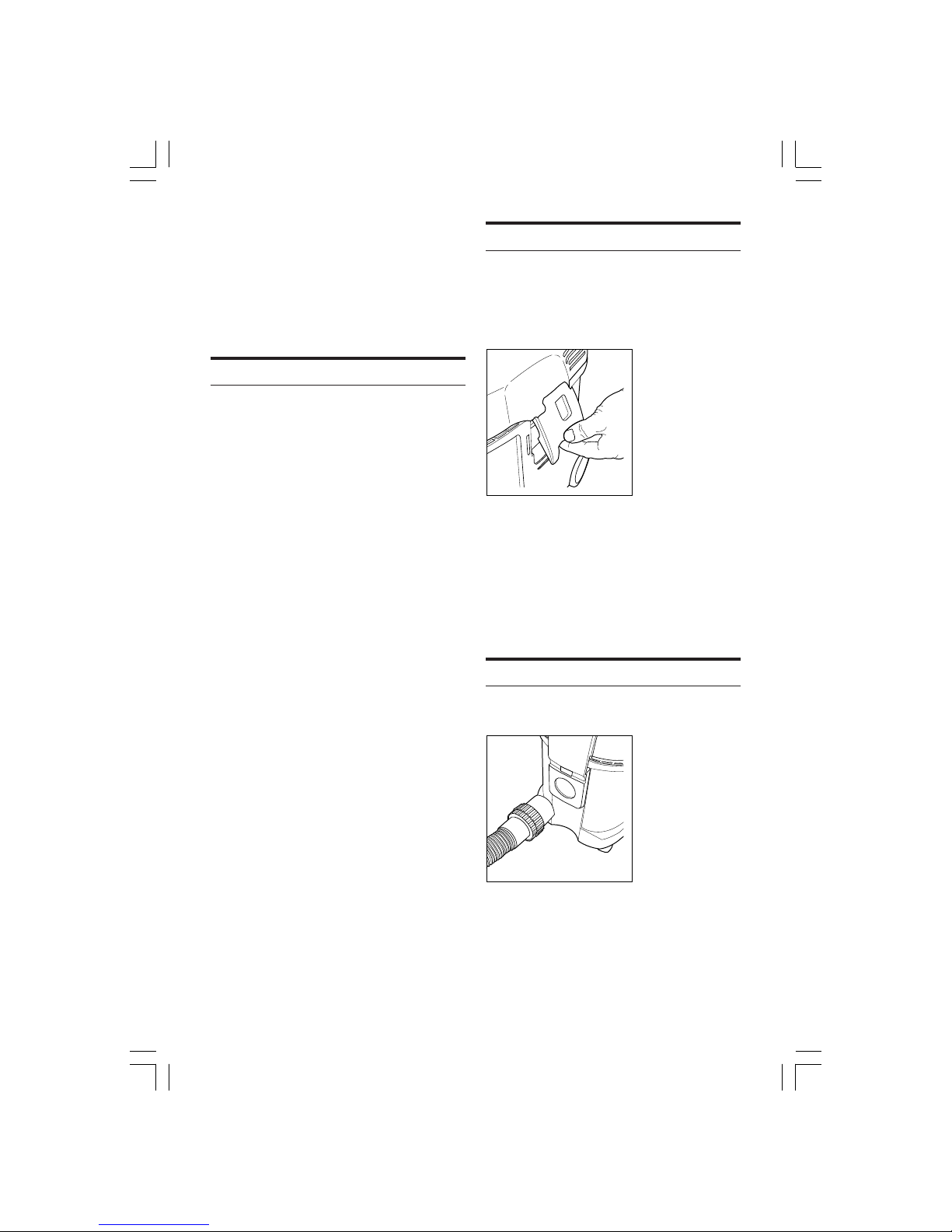

Saugschlauch anschließen

1. Saugschlauch anschließen.

Zum Aufsaugen von trockenen, nicht brennbaren Stäuben mit MAKWerten muss der Saugschlauchdurchmesser mit der Stellung des Geräteschalters abgestimmt werden.

Elektrischer Anschluss

Die auf dem Typenschild angegebene Betriebsspannung muss mit der Spannung des Leitungsnetzes übereinstimmen.

1. Darauf achten, dass der Sauger ausgeschal-

tet ist.

2. Stecker der Anschlussleitung in eine vorschriftsmäßig installierte Schutzkontaktsteckdose stecken.

Page 10

10 Sec.

Elektrogerät anschließen

Bestimmungsgemäß dürfen nur staubtechnisch geprüfte Stauberzeuger angeschlossen werden. Maximale Leistungsaufnahme des anzuschließenden Elektrogerätes: siehe Abschnitt “Technische Daten”.

1. Darauf achten, dass das Elektrogerät ausge-

schaltet ist.

2. Elektrogerät an der Gerätesteckdose am Bedienfeld anschließen.

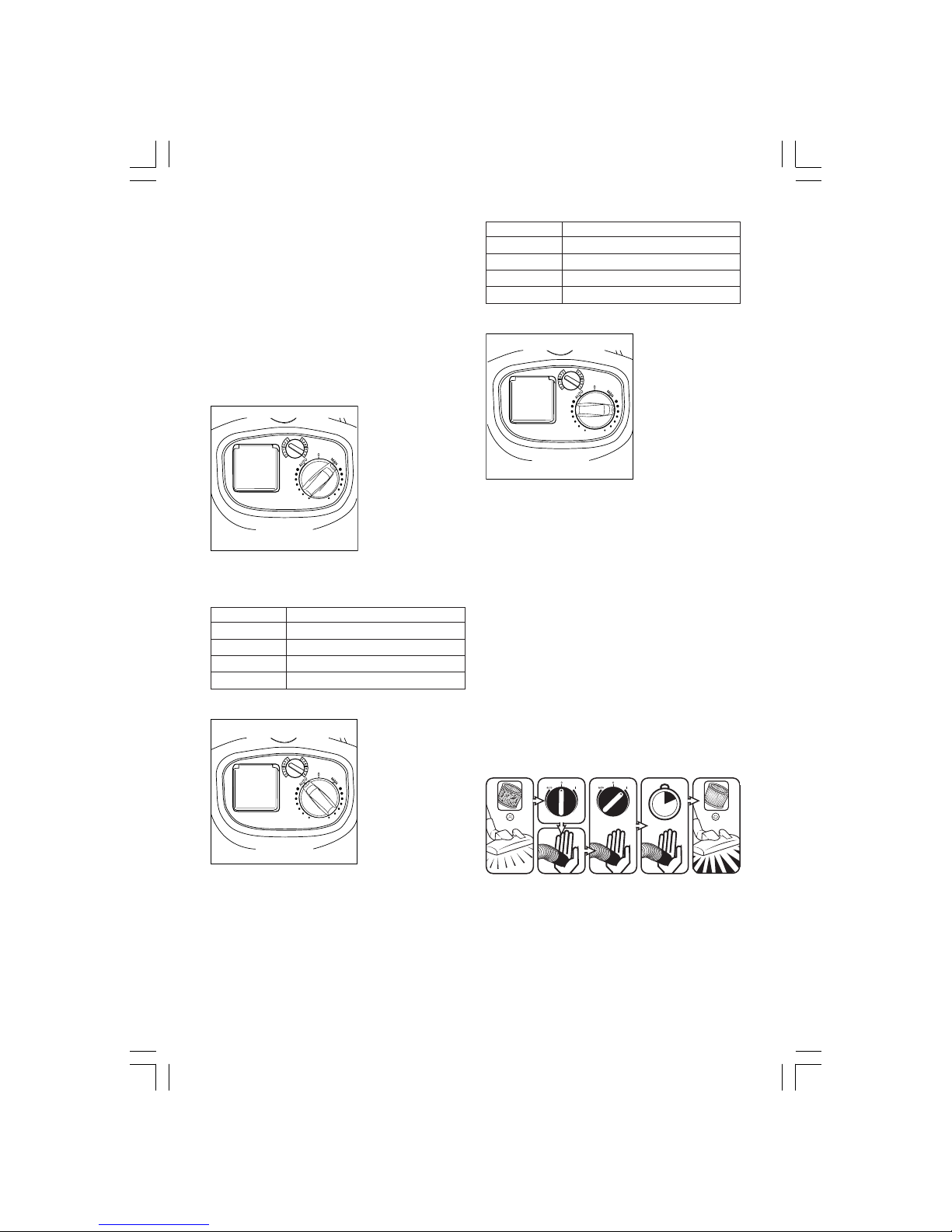

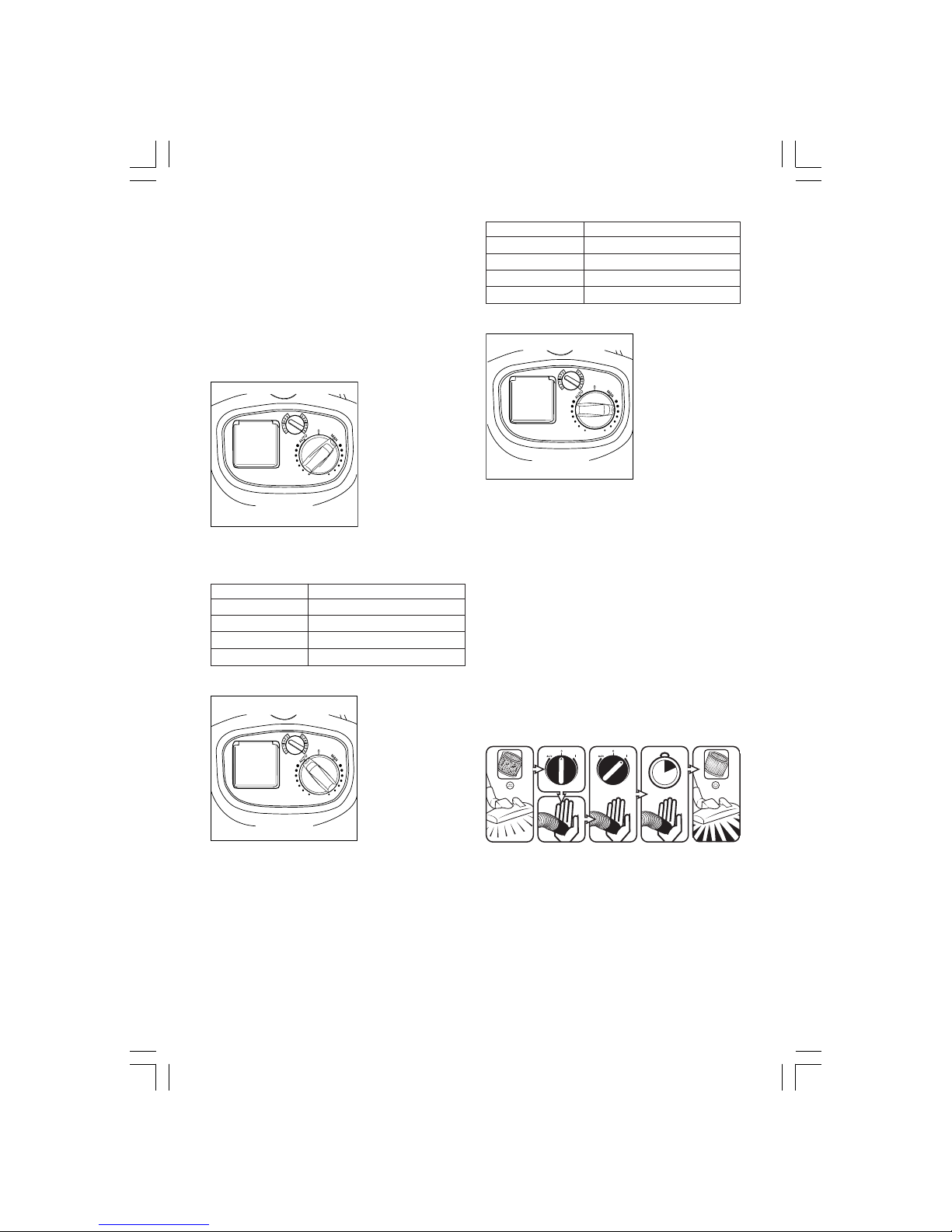

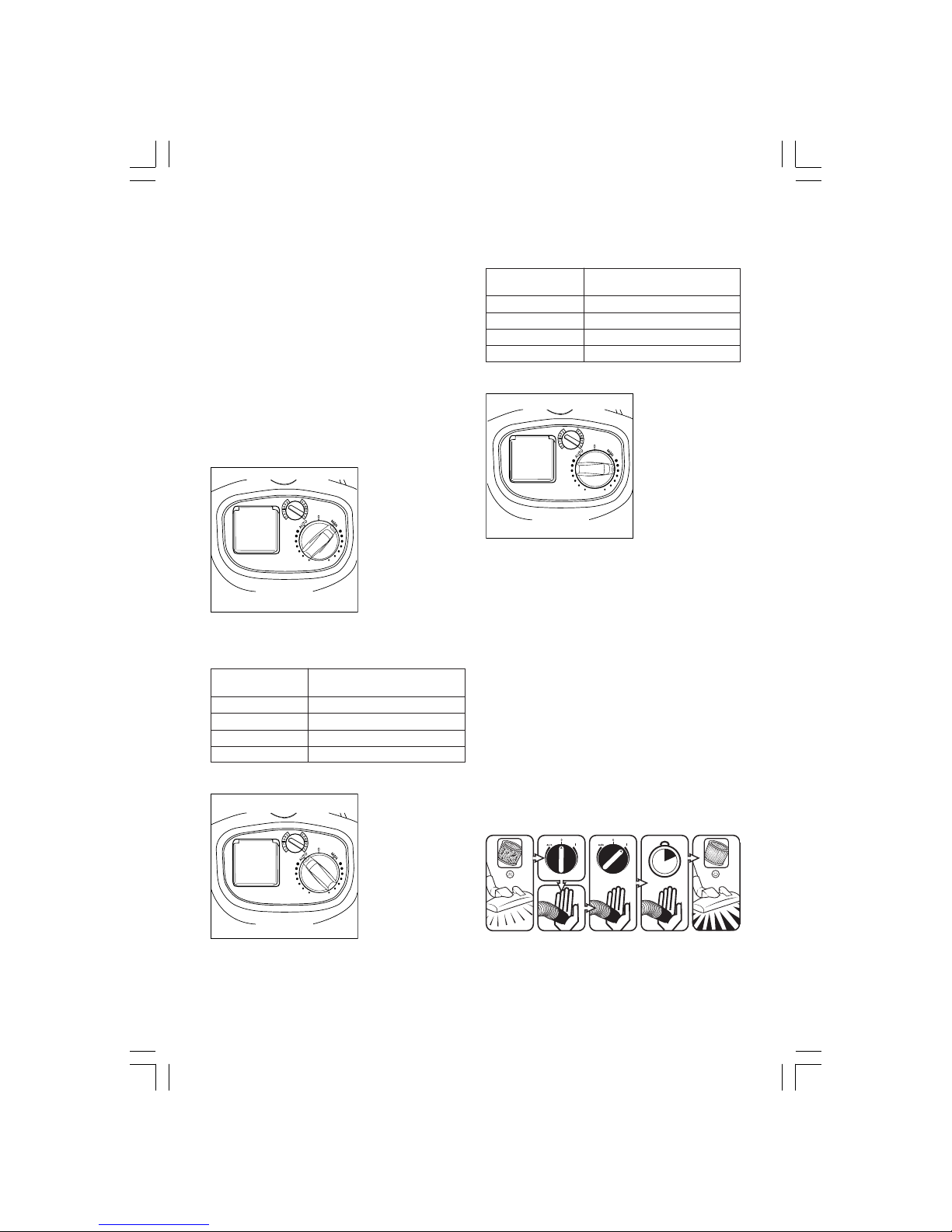

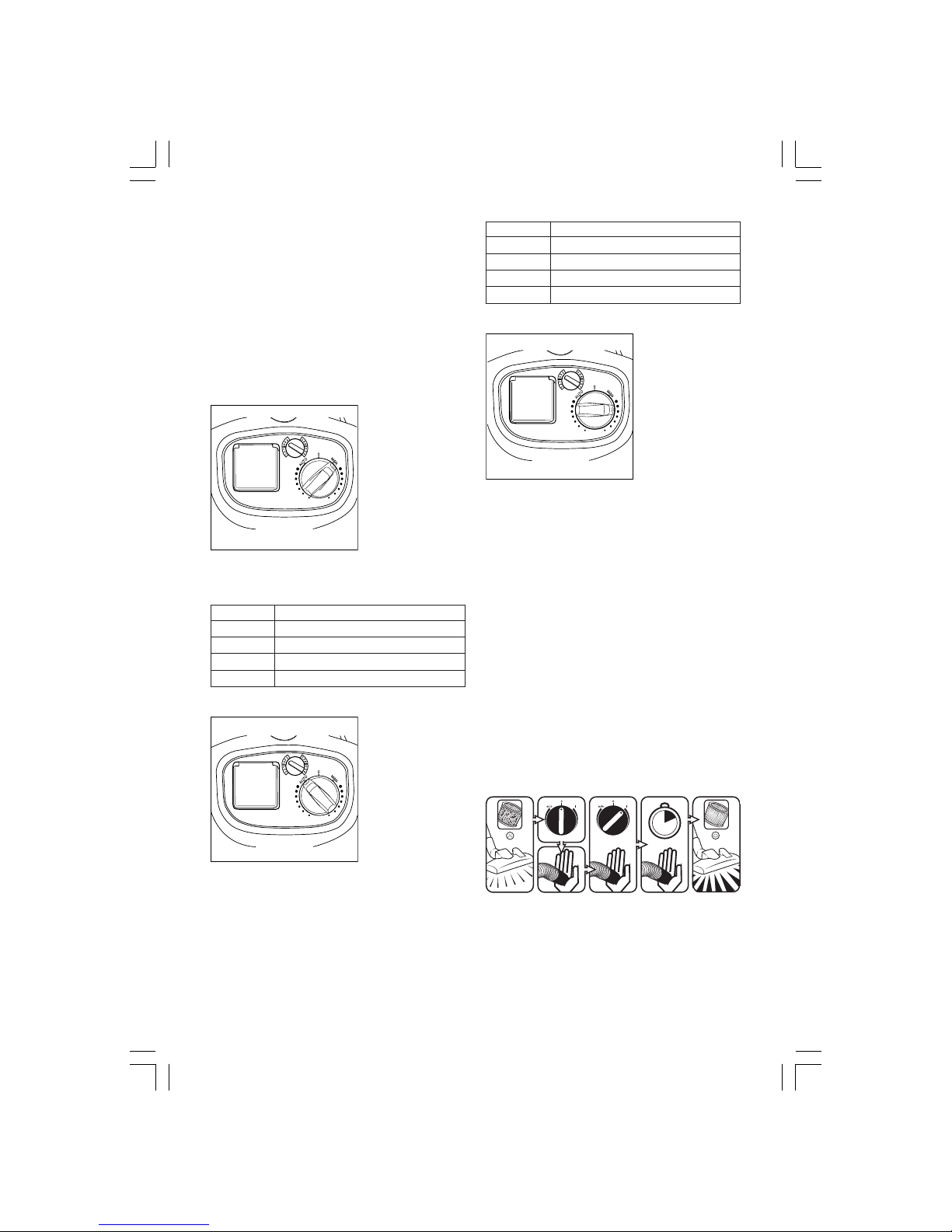

Sauger einschalten

Schalterstellung MAN

1. Geräteschalter in Stellung MAN bringen.

Der Saugmotor läuft an.

VCP 700 E-M

Schlauchdurchmesser und Saugschlauchdurchmessereinstellung müssen übereinstimmen:

Schlauch ∅ Schlauchdurchmesser-Einstellung

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Schalterstellung AUTO

Vor dem Drehen auf Schalterstellung AUTO darauf achten, dass das angeschlossene Elektrogerät abgeschaltet ist.

1. Geräteschalter in Stellung AUTO bringen. Der Saugmotor startet beim

Einschalten des angeschlossenen Elektrogerätes.

2. Nach dem Ausschalten des Elektrogerätes läuft der Sauger noch einen kurzen Moment nach, damit der im Saugschlauch befindliche Staub in den Filtersack befördert wird.

VCP 700 E-M

Schlauchdurchmesser und Saugschlauchdurchmessereinstellung müssen übereinstimmen:

Schlauch ∅ Schlauchdurchmesser-Einstellung

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

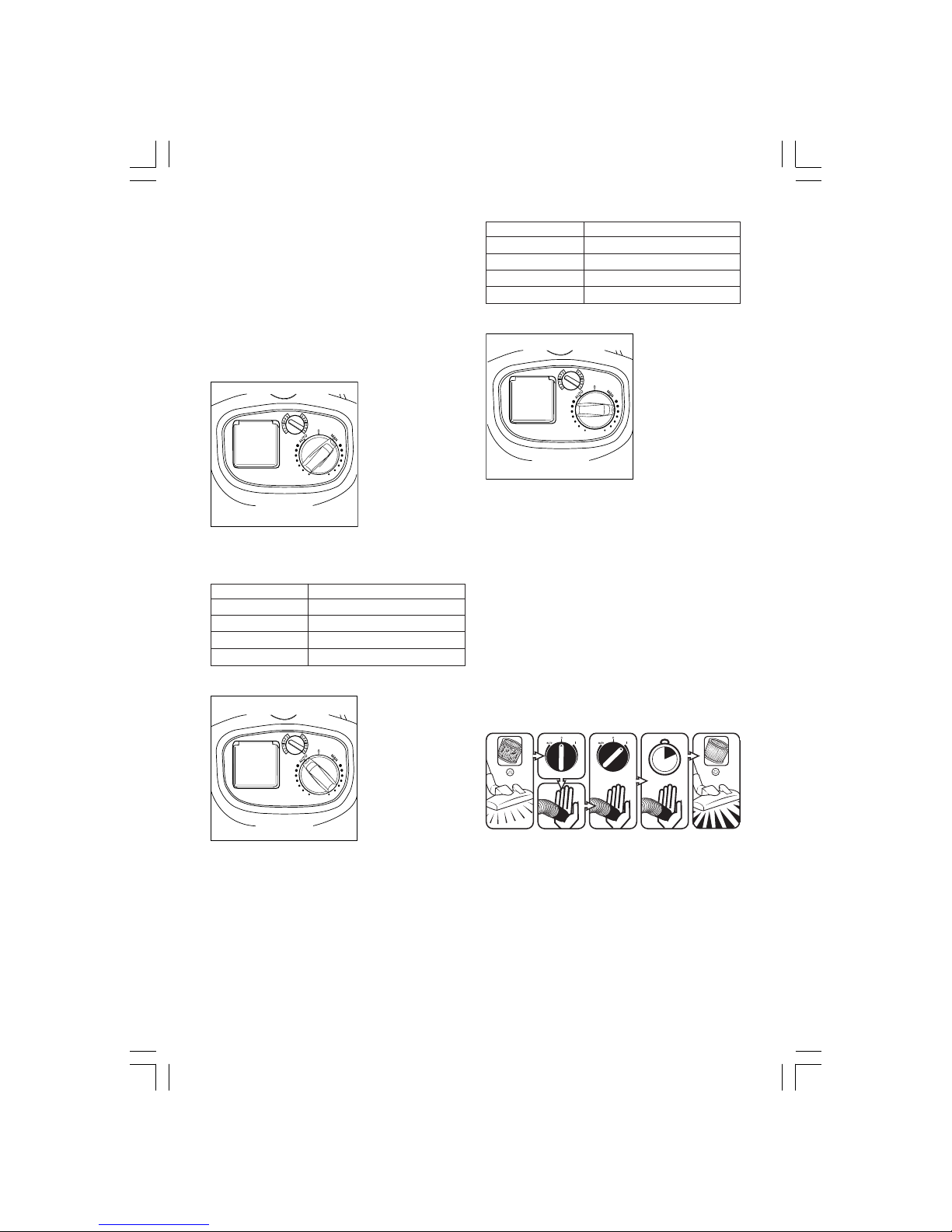

Saugkraftregulierung

An der Saugkraftregulierung kann die Drehzahl und damit die Saugleistung variiert werden. Dies ermöglicht eine präzise Anpassung der Saugleistung an unterschiedliche Saugaufgaben.

Volumenstrom-Überwachung prüfen

Vor dem Auf-/Absaugen von Stäuben mit MAK-Werten:

1. Prüfen, ob alle Filter vorhanden und richtig eingesetzt sind.

2. Bei laufendem Motor Saugschlauch zuhalten, nach ca. 1 Sekunde ertönt ein akustisches Warnsignal.

Akustisches Warnsignal (VCP 700 E-M)

Fällt die Luftgeschwindigkeit im Saugschlauch unter 20 m/s,ertönt aus Sicherheitsgründen ein akustisches Warnsignal, siehe Abschnitt “Behebung von Störungen”.

Filterelement abreinigen

Um eine gleichbleibend hohe Saugleistung zu gewährleisten wird das Filterelement während des Betriebs automatisch abgereinigt.

Bei extrem starker Verschmutzung des Filterelements empfehlen wir eine Vollabreinigung.

Nach dem Aufsaugen von Stäuben mit Entsorgungssack:

1. Sauger ausschalten.

2. Düsen- oder Saugschlauchöffnung mit der flachen Hand verschließen.

3. Geräteschalter in Stellung MAN bringen und Sauger für ca. 10 Sekunden bei verschlossener Saugschlauchöffnung laufen lassen.

Page 11

Anwendungsgebiete und Arbeitsmethoden

Arbeitstechniken

Ergänzendes Zubehör, Saugdüsen und Saugschläuche können, wenn sie korrekt eingesetzt werden, die Reinigungswirkung verstärken und den Reinigungsaufwand verringern.

Wirkungsvolle Reinigung wird erreicht durch Beachtung einiger weniger Richtlinien, kombiniert mit Ihren eigenen Erfahrungen in speziellen Bereichen.

Hier finden Sie einige grundsätzliche Hinweise.

Trockene Stoffe saugen VORSICHT! Brennbare Stoffe dürfen nicht

aufgesaugt werden.

Zum Aufsaugen von trockenen, nicht brennbaren Stäuben mit MAK-Werten muss der Saugschlauchdurchmesser mit der Stellung des Geräteschalters abgestimmt werden.

Nach dem Aufsaugen von Flüssigkeiten ist das Filterelement feucht. Ein feuchtes Filterelement setzt sich schneller zu, wenn trockene Stoffe aufgesaugt werden. Aus diesem Grund sollte das Filterelement vor dem Trockensaugen ausgewaschen und getrocknet oder durch ein trockenes ersetzt werden.

Immer den zur Staubart passenden Filtersack/ Entsorgungssack einsetzen (siehe Tabelle).

Flüssigkeiten saugen VORSICHT! Brennbare Flüssigkeiten dürfen

nicht aufgesaugt werden.

Vor dem Aufsaugen von Flüssigkeiten muss grundsätzlich der Filtersack/Entsorgungssack entfernt und die Funktion der Wasserstandsbegrenzung überprüft werden (siehe Abschnitt “Filterelement wechseln”).

Die Verwendung eines separaten Filterelements oder Filtersiebes wird empfohlen.

Bei Schaumentwicklung Arbeit sofort beenden und Behälter entleeren.

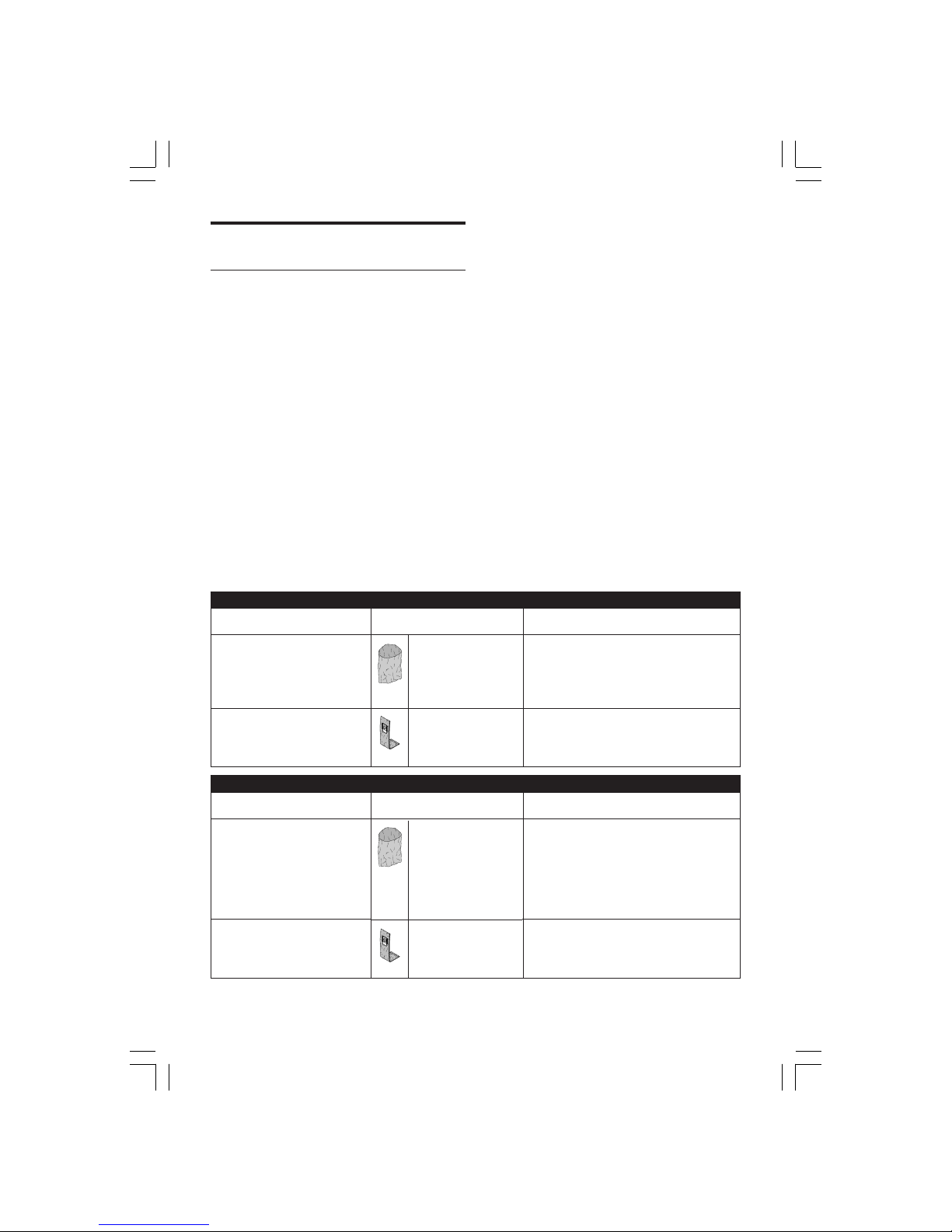

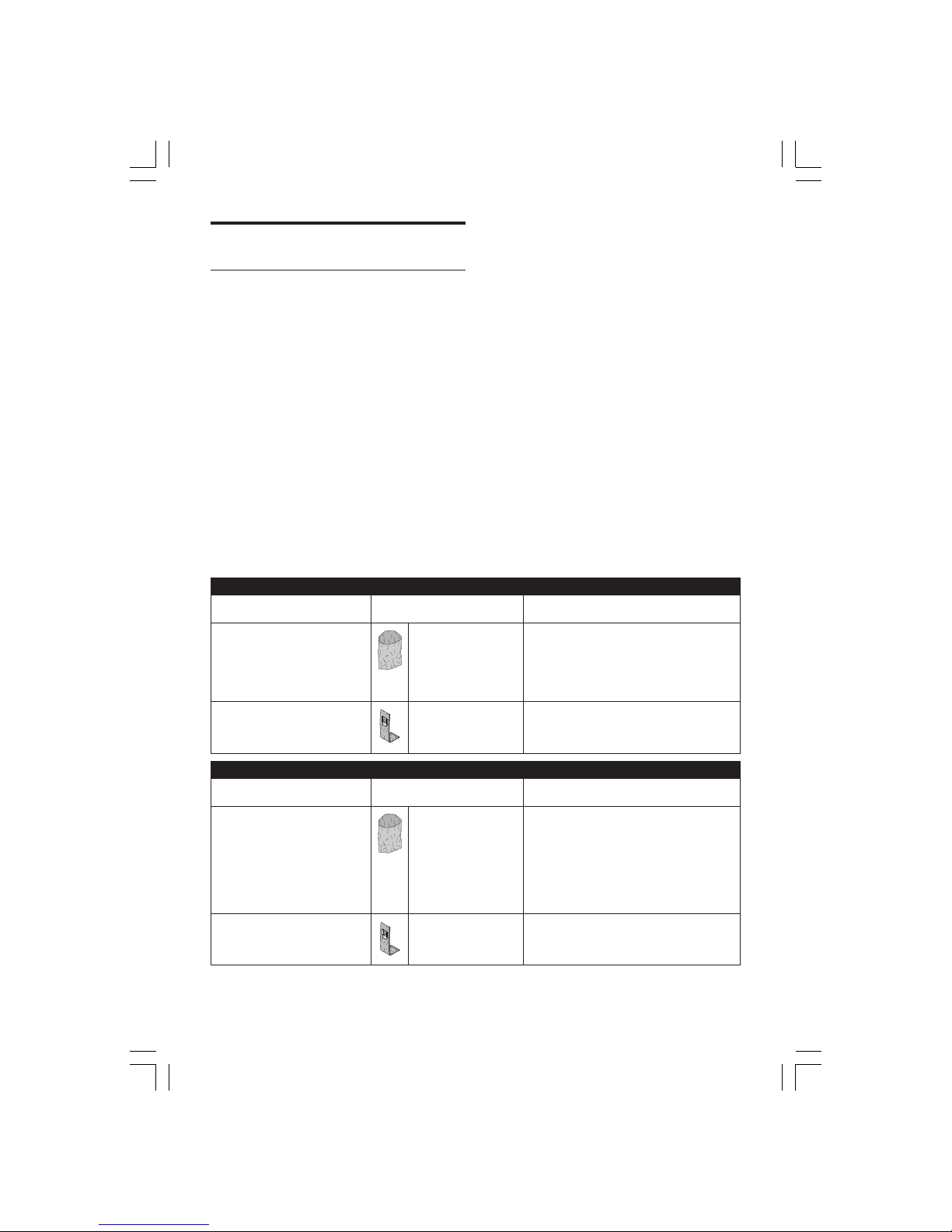

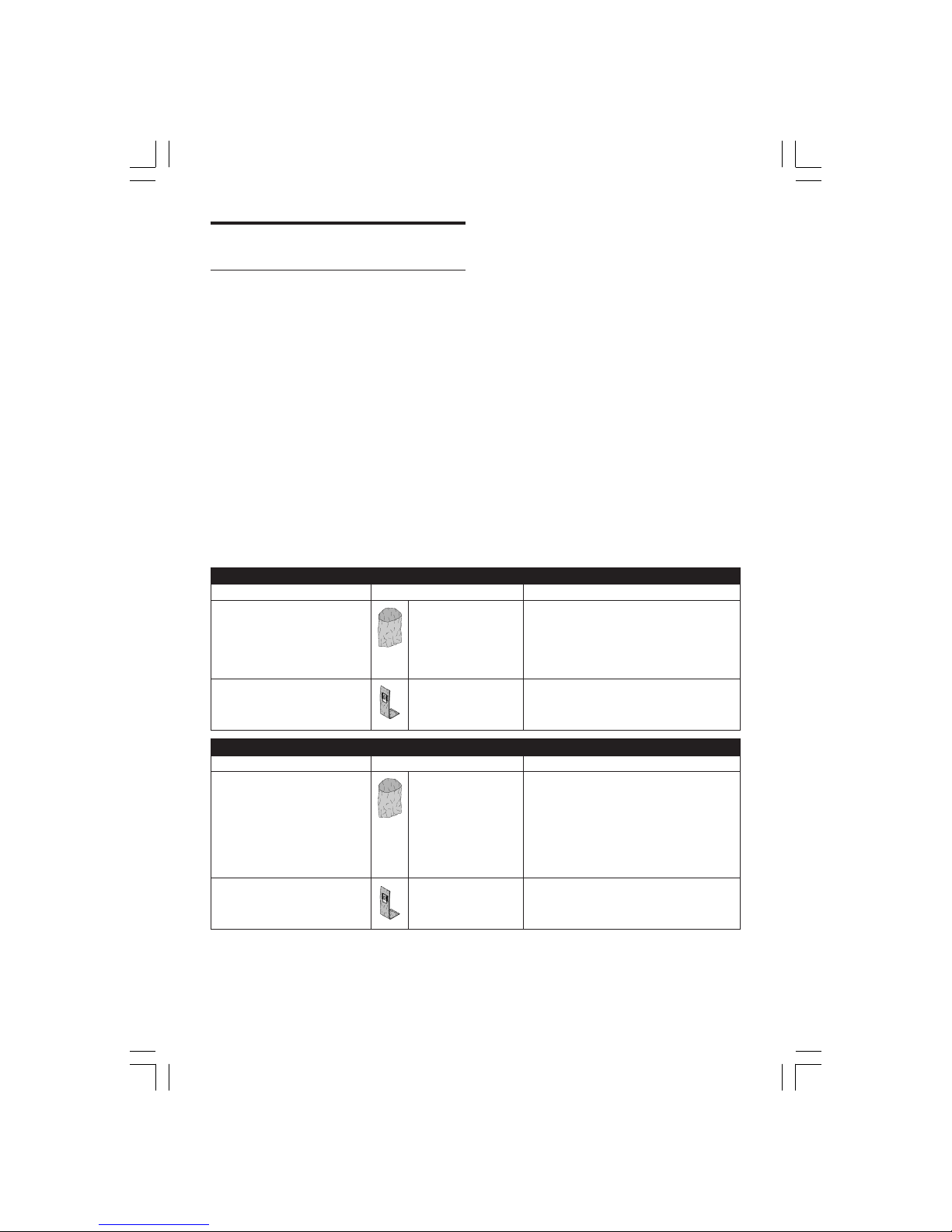

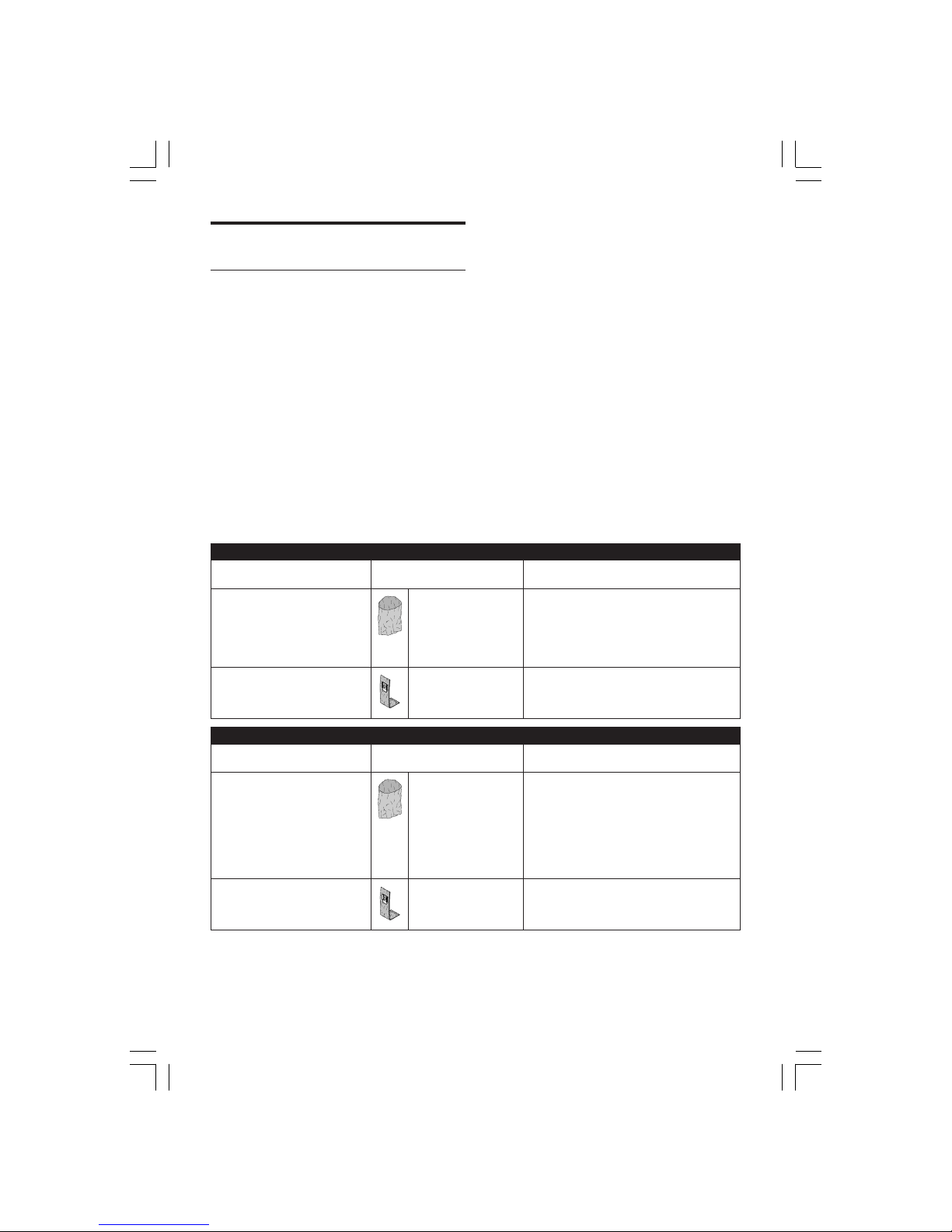

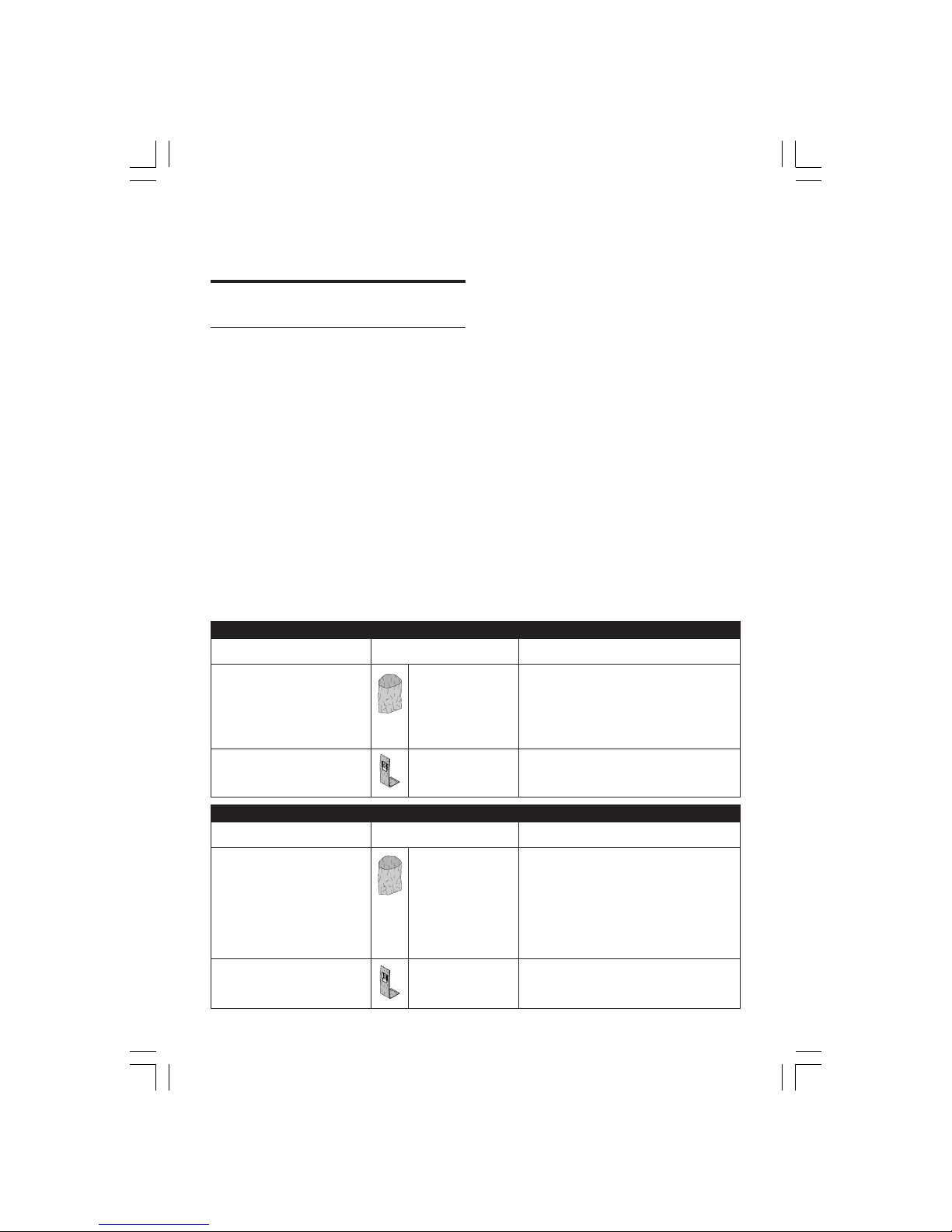

Staubart

• Ungefährlicher Staub

• Staub mit MAK-Werten ≥ 1 mg/m

und Holzstaub

VCP 700 E-L

Filtersack/

Entsorgungssack

Entsorgungssack No. 632 737

Filtersack No. 632 735

Handhabung/Entsorgung

Entsorgung:

1. Vollabreinigung durchführen, siehe Kapitel “Filterelement abreinigen”

2. Entsorgung siehe Kapitel “Entsorgungssack wechseln”

Entsorgung siehe Kapitel “Filtersack wechseln”

Staubart

• Ungefährlicher Staub

• Kein Holzstaub

• Staub mit MAK-Werten ≥ 0,1 mg/m

• Nationale Zusatzbestimmungen beachten

• Staub mit MAK-Werten ≥ 0,1 mg/m

und Holzstaub

VCP 700 E-M

Filtersack/

Entsorgungssack

Entsorgungssack No. 632 737

Filtersack No. 632 735

Handhabung/Entsorgung

Entsorgung:

1. Schlauch mit Werkzeugmuffe vom Werkzeug abziehen

2. Vollabreinigung durchführen, siehe Kapitel “Filterelement abreinigen”

3. Entsorgung siehe Kapitel “Entsorgungssack wechseln”

Entsorgung siehe Kapitel “Filtersack wechseln”

Page 12

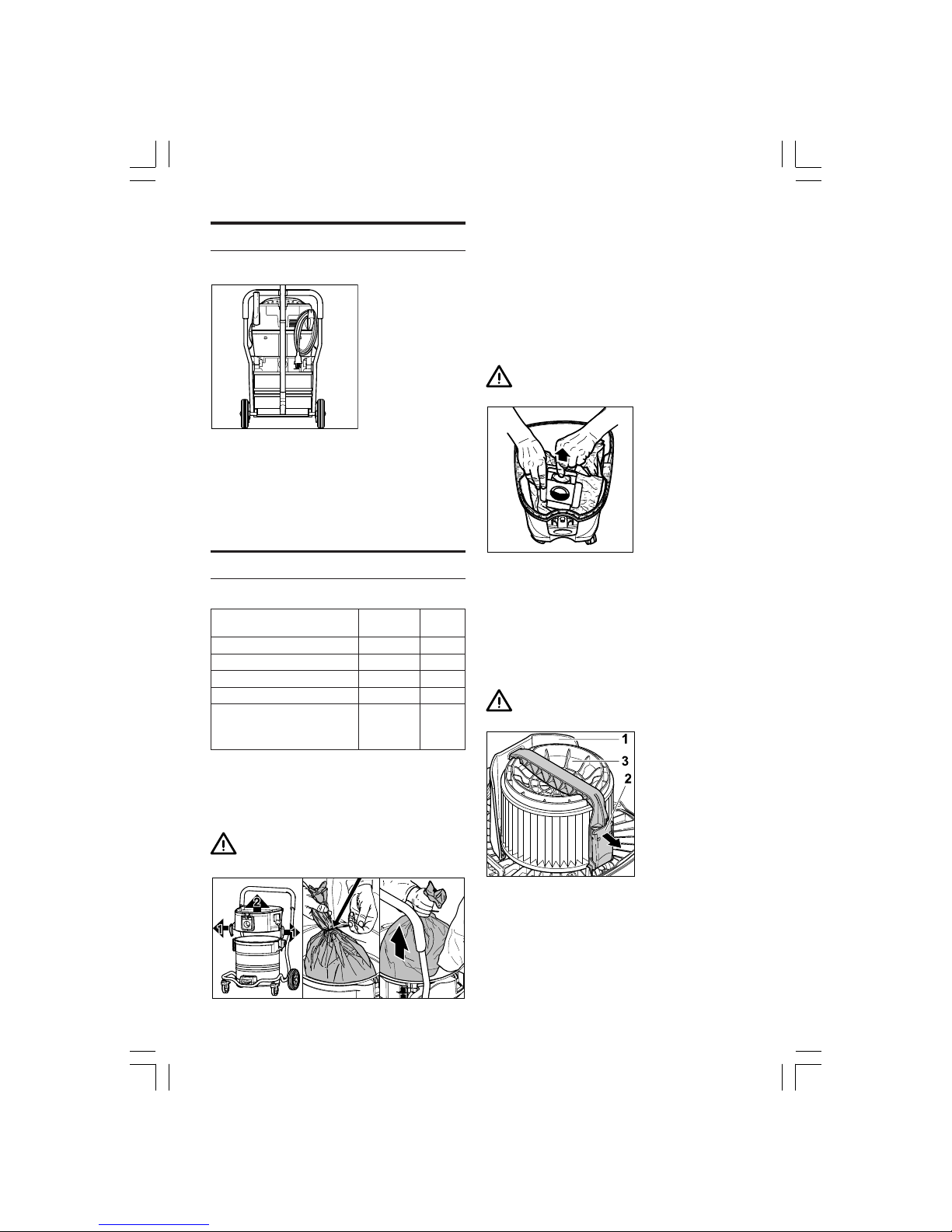

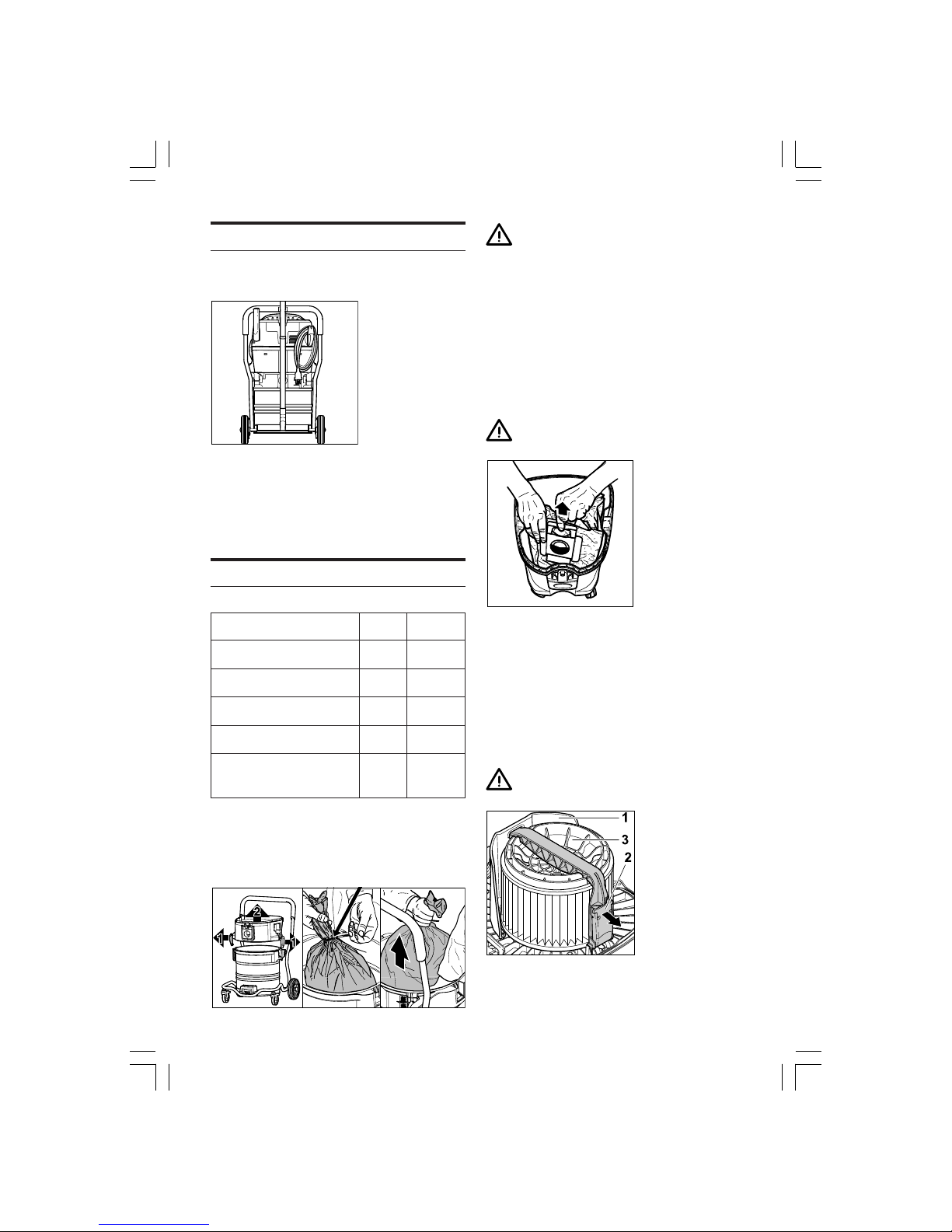

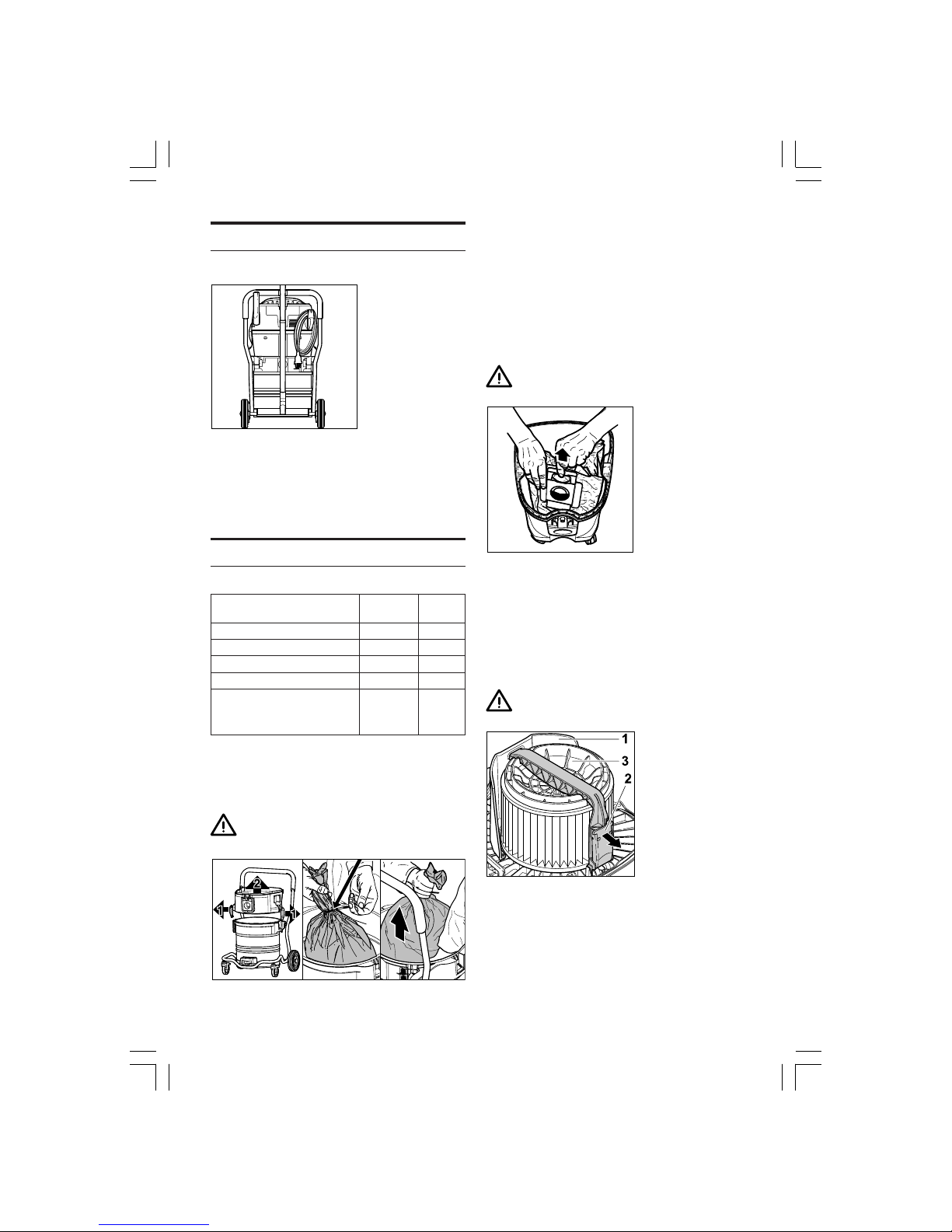

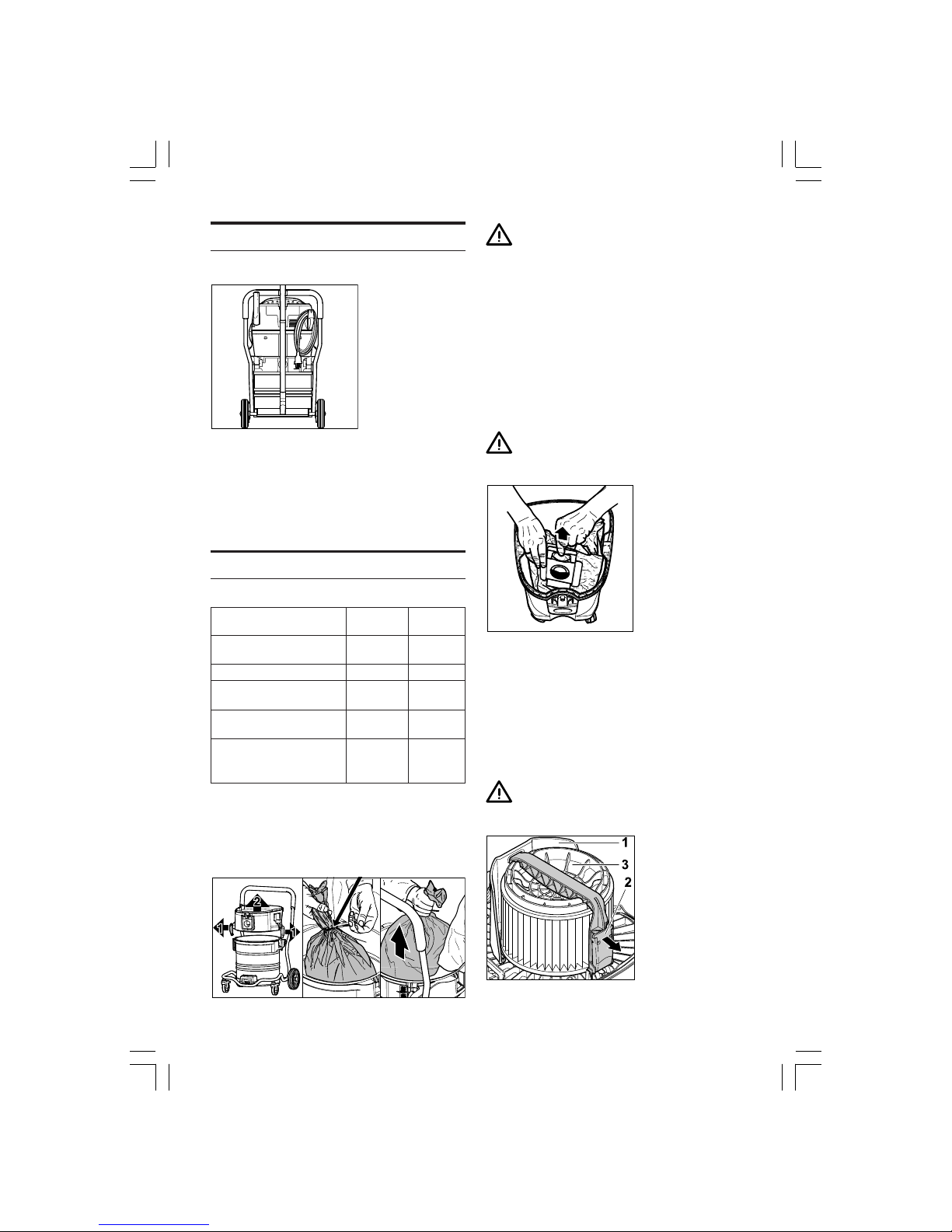

Nach der Arbeit

Sauger ausschalten und aufbewahren

1. Nach dem Aufsaugen gesundheitsgefährlicher Stäube muß der Sauger außen abgesaugt werden.

2. Sauger ausschalten und Netzstecker aus der Steckdose ziehen.

3. Anschlussleitung aufrollen und am Handgriff einhängen.

4. Behälter entleeren, Sauger reinigen.

5. Nach dem Aufsaugen von Flüssigkeiten: Saugeroberteil getrennt abstellen, damit das Filterelement trocknen kann.

6. Den Sauger in einem trockenen Raum abstellen, geschützt gegen unbefugte Benutzung.

Wartung

Wartungsplan

nach der bei

Arbeit Bedarf Entsorgungssack wechseln • Filtersack wechseln • Filterelement wechseln • Filterelement wechseln • Schmutzbehälter entleeren

nach dem Aufsaugen • von Flüssigkeiten

Wartungsarbeiten

Entsorgungssack wechseln

Vor dem Wechseln des Entsorgungsackes eine Vollabreinigung durchführen, siehe Kapitel “Filterelement abreinigen”.

Bei den folgenden Arbeiten darauf achten, dass nicht unnötig Staub aufgewirbelt wird. P2-Atemschutzmaske tragen.

1. Saugeroberteil vom Schmutzbehälter abnehmen.

2. Veschlussklammern (1) lösen und Zwischenring (2) vom Behälter abnehmen.

3. Entsorgungssack mit Kabelbinder (3) veschliessen.

4. Sauggut gemäss den gesetzlichen Bestimmungen entsorgen.

5. Neuen Entsorgungssack nach beiliegender Anleitung in den gereinigten Behälter einlegen.

Filtersack wechseln

Bei den folgenden Arbeiten darauf achten, dass nicht unnötig Staub aufgewirbelt wird. P2-Atemschutzmaske tragen.

1. Verschlussklammern öffnen und Saugeroberteil vom Schmutzbehälter abnehmen.

2. Filtersackmuffe vorsichtig vom Einlassfitting abziehen.

3. Filtersackmuffe mit Schieber verschließen.

4. Filtersack gemäß den gesetzlichen Bestimmungen entsorgen.

5. Neuen Filtersack nach Anleitung (Aufdruck auf dem Filtersack) in den gereinigten Behälter einlegen.

WICHTIG! Filtersackmuffe kräftig auf Einlassfitting aufdrücken.

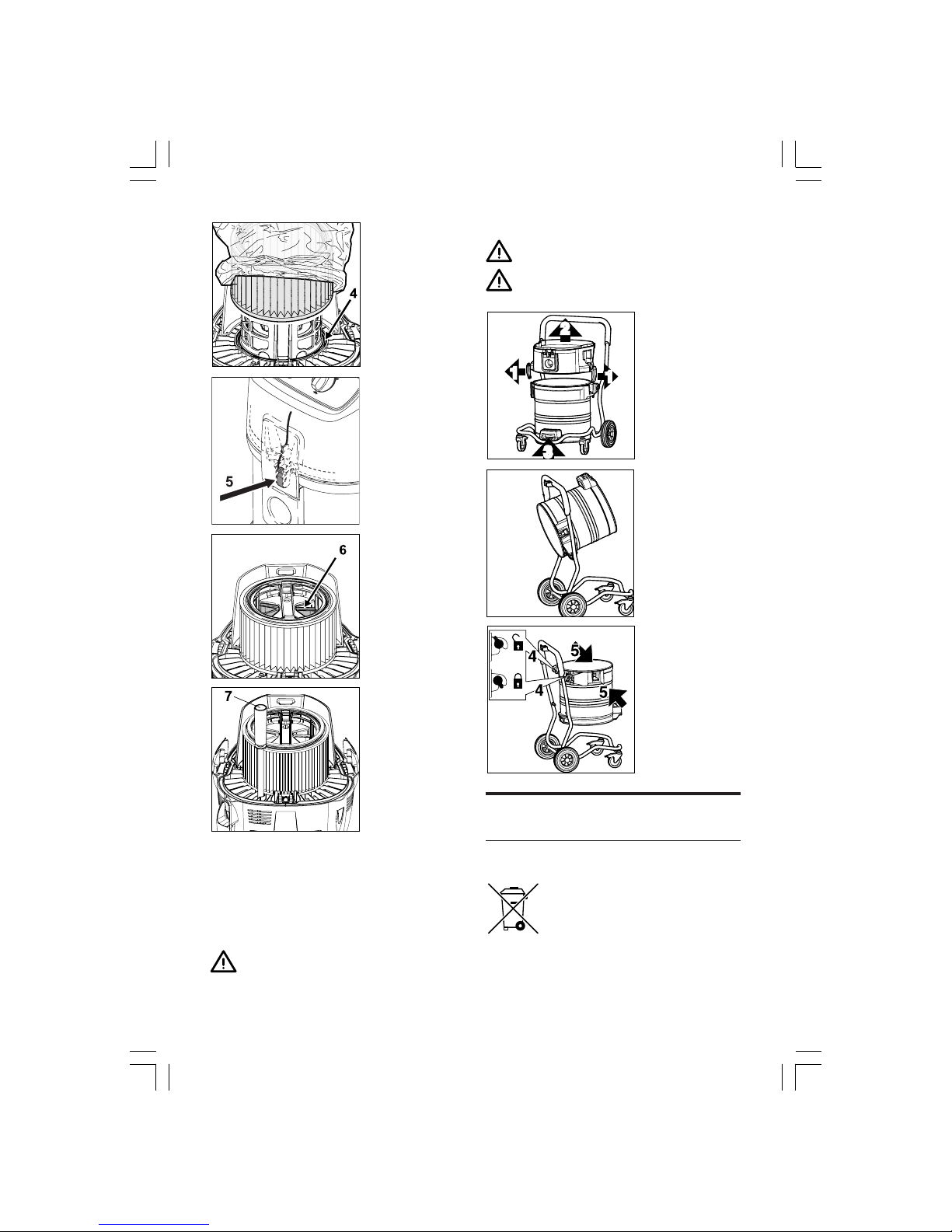

Filterelement wechseln

Bei den folgenden Arbeiten darauf achten, dass nicht unnötig Staub aufgewirbelt wird. P2-Atemschutzmaske tragen.

1. Verschlussklammern öffnen und Saugeroberteil vom Schmutzbehälter abnehmen. Saugeroberteil mit dem Filterelement nach oben ablegen, dabei Saugeroberteil nicht auf den Abweiser (1) stellen und das

Filterelement nicht beschädigen.

2. Bügelgriff (2) öffnen und Bügel abnehmen.

3. Filterspannscheibe (3) abnehmen.

Page 13

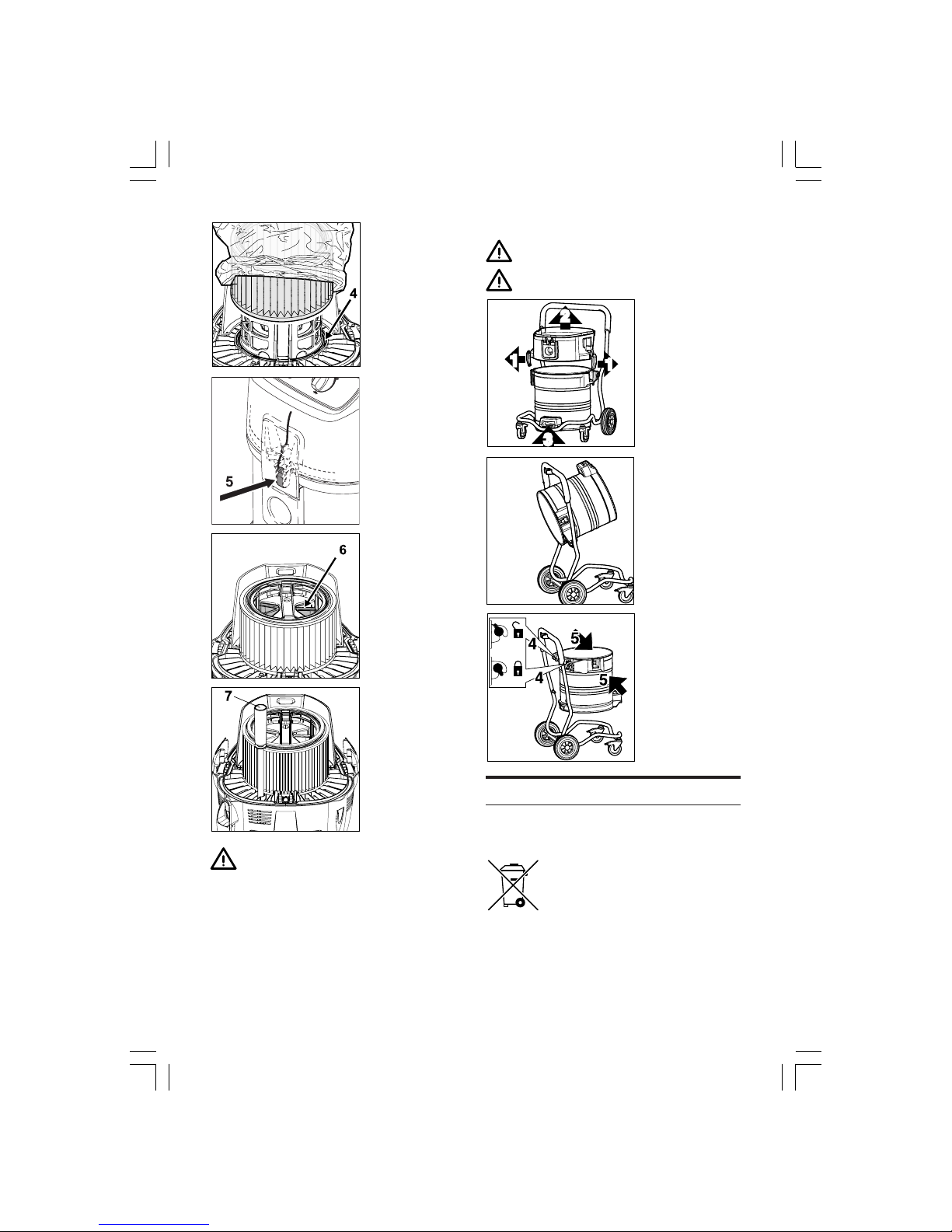

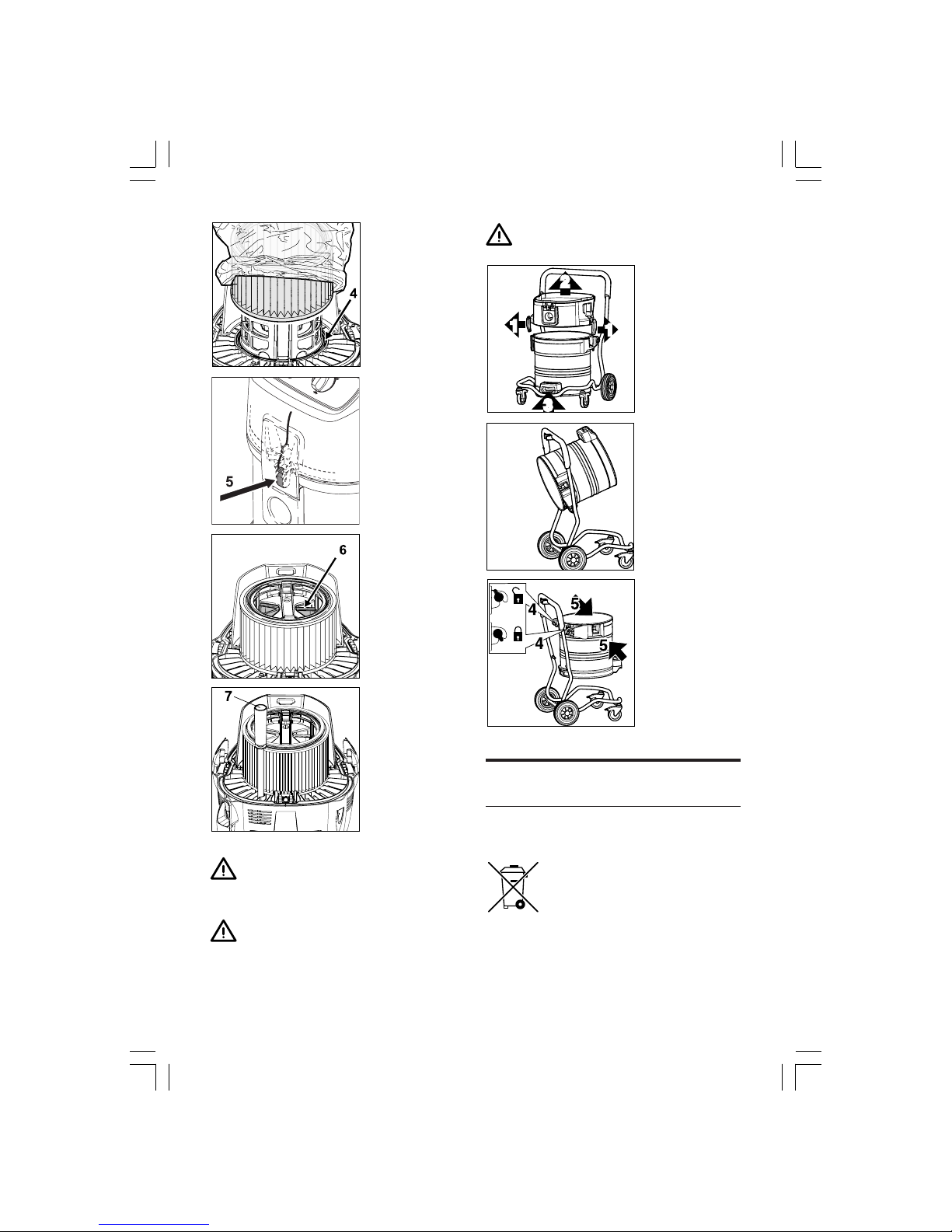

4. Filterschutzbeutel über das Filterelement stülpen.

5. Filterelement vorsichtig abnehmen und Filterschutzbeutel mit einem Knoten verschließen.

6. Filterdichtung (4) reinigen, auf Beschädigung prüfen, wenn notwendig ersetzen.

7. Antistatik-Klammer (5) auf Beschädigung prüfen wenn notwendig durch PROTOOL-Service ersetzen lassen.

8. Funktion der Steuerklappe (6) für die Filterabreinigung prüfen: Die Steuerklappe muss sich leichtgängig hinund herbewegen.

9. Füllstandsschlauch (7) reinigen.

10. Neues Filterelement aufsetzen.

11. Filterspannscheibe aufsetzen. Auf korrekte Lage achten.

12. Bügel aufsetzen und Bügelgriff verschließen.

13. Gebrauchtes Filterelement gemäß den gesetzlichen Bestimmungen entsorgen.

ACHTUNG! Nie ohne Filter saugen!

Schmutzbehälter entleeren

Nur nach dem Aufsaugen ungefährlicher Stäube ohne Filtersack.

Zum Entleeren nach dem Saugen von Flüssigkeiten: Behälterrand und Dichtungen in Zwischenring und Saugeroberteil reinigen, bevor diese wieder aufgesetzt werden.

1. Saugoberteil vom Schmutzbehälter abnehmen.

2. Verschlussklammern (1) lösen und Zwischenring (2) vom Behälter abnehmen.

3. Hebel im Handgriff (3) nach oben ziehen und den Behälter kippen.

4. Sauggut auskippen und gemäss den gesetzlichen Bestimmungen entsorgen.

ODER

3. Behälter-Arretierungen (4) öffnen.

4. Behälter an den Handgriffen (5) aus dem Fahrgestell herausheben.

5. Sauggut auskippen und gemäss den gesetzlichen Bestimmungen entsorgen.

6. Leeren Behälter in das Fahrgestell einsetzen

und Arretierungen (4) verriegeln.

Umweltschutz/Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht

in den Hausmüll!

Gemäß der Europäischen Richtlinie

2002/96/EG über Elektro- und ElektronikAltgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Page 14

Behebung von Störungen

Störung

Motor läuft nicht

Motor läuft nicht im Automatikbetrieb

Ansprechen des akustischen Warnsignals (Verminderte Saugleistung) (VCP 700 E-M)

Keine Saugleistung beim NassSaugen

Sauger schaltet während des Naßsaugens ab

Spannungsschwankungen

Ursache

Sicherung der Netzanschlusssteckdose hat ausgelöst

Überlastschutz hat angesprochen

Selbst abschaltende Kohlebürste ist abgenutzt

Elektrowerkzeug defekt oder nicht richtig eingesteckt

Leistungsaufnahme des Elektrowerkzeugs zu gering

Saugkraftregulierung auf zu geringe Saugleistung eingestellt

Schlauchdurchmesser stimmt nicht mit Schalterstellung überein

Saugschlauch/Düse verstopft Filtersack voll Filterelement verschmutzt

Abreinigungsmechanismus defekt

Behälter voll (Schwimmer verschließt die Saugöffnung)

Behälter voll

Zu hohe Impedanz der Spannungsversorgung

Behebung

Netzsicherung einschalten

Sauger ausschalten, ca. 5 Minuten abkühlen lassen. Lässt sich der Sauger dann nicht wieder einschalten, PROTOOL-Kundendienst aufsuchen

Kohlebürstenwechsel vom PROTOOL-Service vornehmen lassen

Elektrowerkzeug auf Funktion prüfen bzw. Stecker fest einstecken

Mindestleistungsaufnahme von P > 40 W beachten

Saugkraft gemäß Abschnitt “Saugkraftregulierung”

Schalterstellung mit Schlauchdurchmesser abstimmen

Saugschlauch/Düse reinigen Siehe “Filtersack wechseln” Siehe “Filterelement abreinigen”

bzw. “Filterelement wechseln” PROTOOL-Service verständigen

Gerät ausschalten. Behälter entleeren

Das Gerät an eine andere Steckdose anschließen, die näher am Sicherungskasten liegt. Es sind keine Spannungsschwankungen über 7 % zu erwarten, wenn die Impedanz am Übergabepunkt ≤ 0,15 Ù beträgt

Page 15

Gewährleistung

Für unsere Geräte leisten wir auf Material- oder Fertigungsfehler Gewährleistung gemäß den länderspezifischen gesetzlichen Bestimmungen, mindestens jedoch 12 Monate. Innerhalb der Staaten der EU beträgt bei ausschließlich privater Benutzung die Gewährleistungszeit 24 Monate (Nachweis durch Rechnung oder Lieferschein).

Schäden, die insbesondere auf natürliche Abnützung/ Verschleiß, Überlastung, unsachgemäße Behandlung bzw. durch den Verwender verschuldete Schäden oder sonstige Verwendung entgegen der Bedienungsanleitung zurückzuführen sind oder beim Kauf bekannt waren, bleiben von der Gewährleistung ausgeschlossen.

Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferanten oder an eine autorisierte PROTOOL-Kundendienstwerkstätte zurückgesendet wird. Bewahren Sie Bedienungsanleitung, Sicherheitshinweise, Ersatzteilliste und Kaufbeleg gut auf. Im übrigen gelten die jeweils aktuellen Gewährleistungsbedingungen des Herstellers.

Anmerkung

Aufgrund der ständigen Forschungs- und Entwicklungsarbeiten sind Änderungen der hierin gemachten technischen Angaben vorbehalten.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60 335-1, EN 60 335-2-69, EN 55 014-1, EN 55 014-2, EN 61 000-3-2, EN 61 000-3-3 gemäß den Bestimmungen der Richtlinien 73/23/EWG, 89/336/EWG.

Manfred Kirchner

Page 16

Technical data GB

VCP 700 E-L VCP 700 E-M

Voltage 230 V – 240 V 230 V Mains frequency 50/60 Hz 50/60 Hz Fuse EU – 16 A 16 A

CH/DK – 10 A AUS – 10 A

Power consumption 1200 W 1200 W Connected load for appliance socket EU – 2400 W 2400 W

CH/DK – 1100 W AUS – 1200 W

Total connected load EU – 3600 W 3600 W

CH/DK – 2300 W AUS – 2400 W

Volume flow (air) 3600 l/min 3600 l/min Negative pressure 23 000 Pa 23 000 Pa Measurement area sound pressure level at a distance of 1 m, EN 60704-1 60 dB (A) 60 dB (A) Operating noise 57 dB (A) 57 dB (A) Power cord: Length 7.5 m 7.5 m

Type EU – H05 RR-F 3G1,5 H05 RR-F 3G1,5

CH/DK – H05 RR-F 3G1,0 AUS – H05 RR-F 3G1,5

Protection class I I Type of protection (splash water protected) IP X4 IP X4 Radio interference level EN 55014-1 EN 55014-1 Tank volume 70 l 70 l Width × Depth × Height 580 × 605 × 970 mm 580 × 605 × 970 mm Weight 27 kg 27 kg

Suction hose Minimum air flow Associated negative pressure diameter volume between suction hose/tool 27 mm 690 l/min 16 300 Pa 32 mm 970 l/min 15 700 Pa 36 mm 1220 l/min 14 200 Pa 50 mm 2360 l/min 7800 Pa

Accessories VCP 700 E-L VCP 700 E-M

Description Order No. Order No.

Filter bag (5 pcs.) 632 735 632 735 Waste bag (5 pcs.) 632 737 632 737 Filter element 626 437 626 437

Control elements

1. Handle

2. Extension hose holder

3. Accessories holder

4. Switch regulating suction power

5. Fastening catch

6. Waste container

8. Input fitting

9. Power point

10. Cable holder

12. Container stopper

13. Wheel with brake

14. Hose diameter setting (VCP 700 E-M)

Tests and approvals

The vacuum cleaners have been tested as specified in IEC/EN 60335-2-69 including appendix AA. All the requirements were fulfilled for equipment in dust class (L/M).

The vacuum cleaners must be inspected regularly in accordance with national accident prevention regulations.

A dust test must be performed at least once every year by the manufacturer or a trained person. This test covers, for example, whether there is damage to the filter, the vacuum cleaner is sealed to the air and the control equipment works properly.

Page 17

Safety precautions

Only allow the vacuum cleaner to be used by persons who have been trained in its use and who have been explicitly authorized to use it.

Despite its simple handling the vacuum cleaner is not suitable for children.

The use of the vacuum cleaner is subject to valid national regulations. Besides the operating instructions and the binding accident prevention regulations valid in the country of use, observe recognized regulations for safety and proper use.

Do not use any unsafe work techniques. Inspect power cord regularly to detect signs of

damage, e.g. cracks or ageing. If the power cord is damaged, it must be replaced by

PROTOOL-Service or an electrician to avoid danger before use of the vacuum cleaner is continued.

Use only the type of power cord specified in the operating manual.

Do not damage the power cord (e.g. by moving over it or pulling or crushing it). Disconnect the power cord by pulling the plug only (do not pull or tug the power cord). Inspect the vacuum cleaners to ensure that they are in proper condition. Plugs and couplings in power cords must at least have splash protection.

Never use the vacuum cleaner if the filter element is damaged.

If foam starts to generate or a fluid starts to flow out from the vacuum cleaner, suspend the operation immediately, switch off the appliance, and empty the container intended for impurities.

Regularly clean the level indicator hose to limit the water level and check that they are not damaged.

See section “Applications and techniques” for information on handling liquids and (hazardous) dust.

Check the rated voltage of the vacuum cleaner before connecting it to the mains supply system. Ensure that the voltage shown on the rating plate corresponds to the voltage of the local mains power supply.

If you are using an extension cord, use only those specified by the manufacturer or higher quality ones (see section “Technical data”).

It is recommended that the vacuum cleaner should be connected via a residual current circuit breaker. This stops the supply of electricity if the leakage current to earth exceeds 30 mA for 30 ms or it has an earth tester circuit.

When using an extension lead, check the minimum cross-sections of the cable:

Cable length Cross section

< 16 A < 25 A

up to 20 m ∅ 1.5 mm2∅ 2.5 mm

20 to 50 m ∅ 2.5 mm2∅ 4.0 mm

Arrange the electrical parts (sockets, plugs and couplings) and lay down the extension lead so that the protection class is maintained.

Never spray water on to the upper section of the vacuum cleaner. Danger for persons, risk or shortcircuiting.

The vacuum cleaner is not allowed to be used at low temperatures outdoors.

Observe the latest edition of the IEC regulations.

Tool socket

Use the socket on the vacuum cleaner for the purpose defined in the operating instructions only.

Before plugging an appliance into the appliance socket:

1. Switch off the vacuum cleaner

2. Switch off the appliance to be connected. CAUTION! Follow the operating instructions and

safety instructions for appliances connected to the power tool socket.

Maintenance, cleaning and repair

Only carry out maintenance work described in the operating instructions.

Always pull out the mains plug before cleaning and maintenance of the vacuum cleaner.

During maintenance and cleaning, handle the vacuum cleaner in such a manner that there is no danger for maintenance staff or other persons.

In the maintenance area

- use filtered compulsory ventilation

- wear protective clothing

- clean the maintenance are so that no harmful

substances get into the surroundings.

Before removing the vacuum cleaner from the area contaminated with harmful substances:

- clean the outside of the vacuum cleaner, wipe it

clean or pack the vacuum cleaner in well sealed packaging

- and avoid spreading deposited harmful dust. During maintenance and repair work all

contaminated parts that could not be cleaned satisfactorily must be:

- packed in well sealed bags

- disposed of in a manner that complies with valid

regulations for such waste removal.

A dust test must be performed at least once every year by PROTOOL service or a trained person. This test includes, for example, whether there is damage to the filter, the vacuum cleaner is sealed to the air and the control equipment works properly.

Accessories and spare parts

Use only the brushes supplied with the vacuum cleaner or specified in the operating manual. The use of other brushes can adversely affect safety.

Use only original PROTOOL accessories and spare parts (see section “Accessories”). The use of other parts can adversely affect safety.

Page 18

Intended use

Purpose and intended use

The vacuum cleaners described in this operating manual are suitable for

- commercial use, e.g. in hotels, schools, hospitals, factories, shops, offices and rental businesses

The following materials should not be picked up by the vacuum cleaner:

- hot materials (burning cigarettes, hot ash, etc.)

- flammable, explosive, aggressive liquids (e.g. petrol, solvents, acids, alkalis, etc.)

- flammable, explosive dust (e.g. magnesium or aluminium dust, etc.)

When dust removers are used, the rate at which air is exchanged in the room must be adequate if the exhaust air from the vacuum cleaner is blown into the room (please observe regulations valid in your country).

Before starting work, the operating staff must be informed on

- use of the vacuum cleaner

- risks associated with the material to be picked up

- safe disposal of the picked up material.

VCP 700 E-L

This cleaner is suitable to pick up dry, nonflammable dust, liquids, sawdust and hazardous dusts with maximum room concentration values ≥ 1 mg/m

(dust class L).

VCP 700 E-M

This cleaner is suitable to pick up dry, nonflammable dust, liquids, sawdust and hazardous dusts with maximum room concentration values ≥ 0.1 mg/m

(dust class M). Depending on how hazardous the dust is, the

cleaner must be fitted with appropriate filters. See table in section “Picking up dry substances”.

Before start-up

Assembling the cleaner

On delivery some of the accessories are lying in the tank and must be removed before the vacuum cleaner is used for the first time. Remove the upper section of the vacuum cleaner: The mains plug should not be inserted into a socket.

1. Open the retaining clamps and lift off the upper section of the cleaner.

2. Take the accessories out of the dirt tank and the packaging.

3. To pick up dust with maximum room concentration values:

Insert the filter bag into the dirt tank according to the instructions (instructions included). To pick up harmless dust: Insert the disposal bag (instructions included) into the tank. IMPORTANT: Press the filter bag connection firmly on to the inlet fitting.

4. Fit the upper section of the vacuum cleaner and close the retaining clamps. NOTE: Ensure that the retaining clamps fit properly.

Operation

Connections

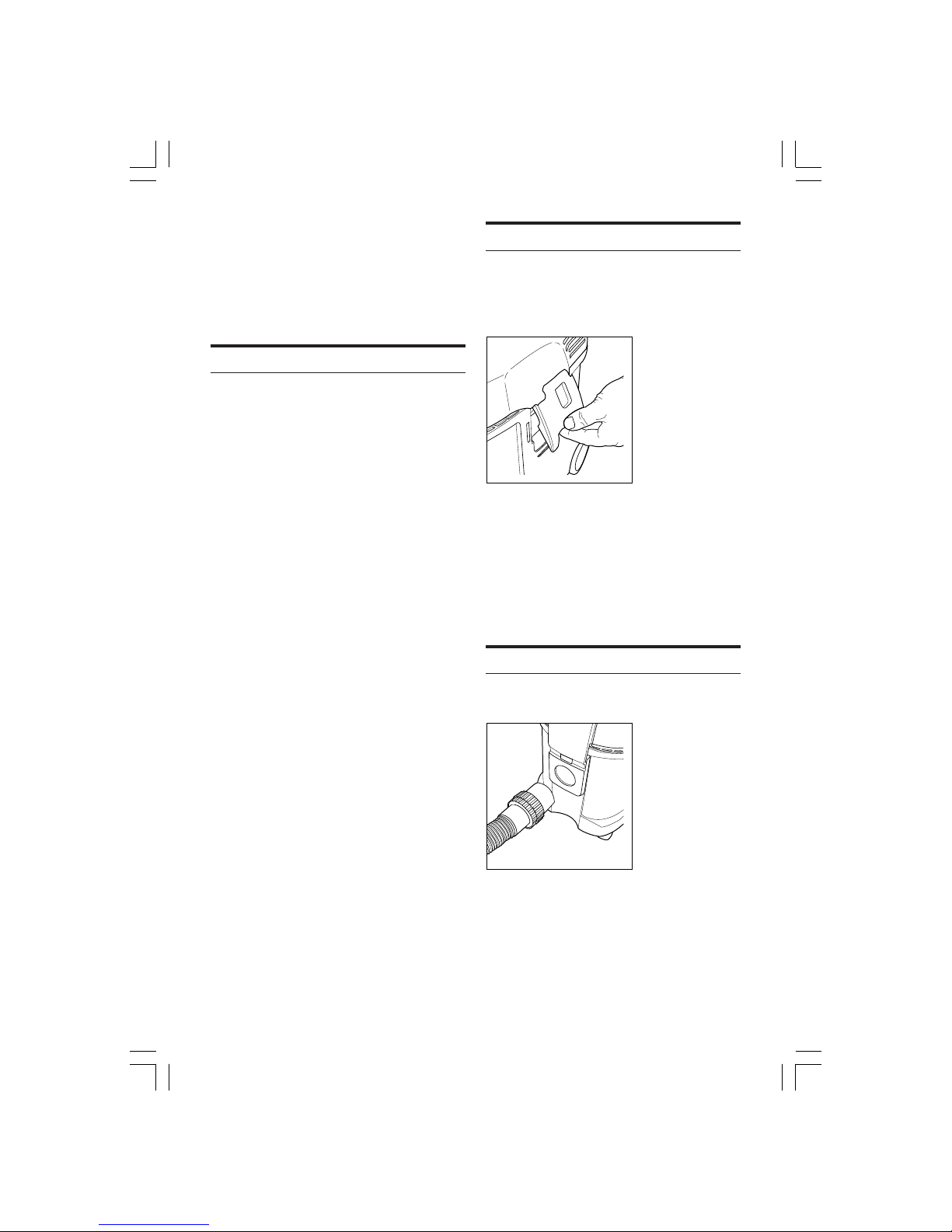

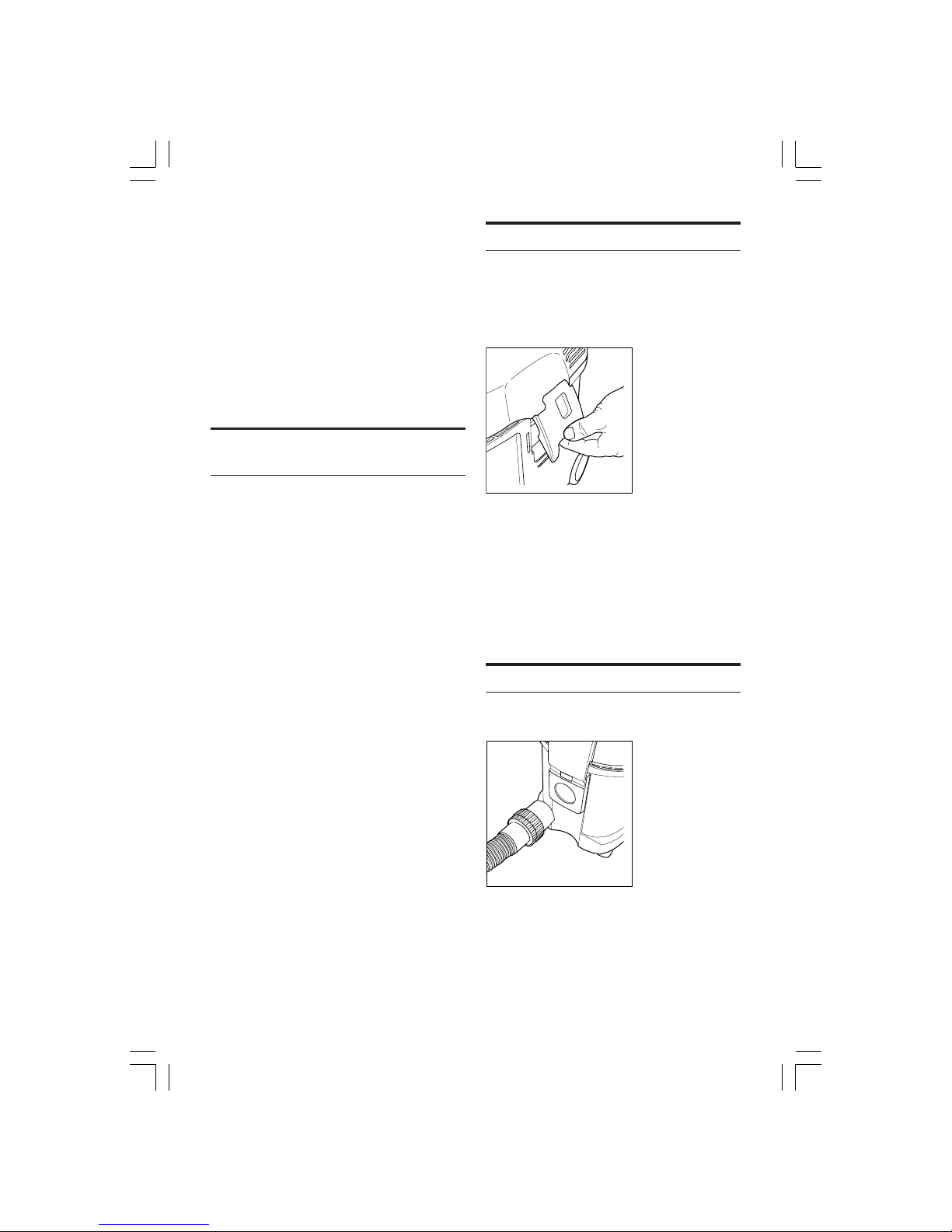

Connecting the suction hose

1. Connect the suction hose.

The suction hose diameter must suit the position of the switch in order to pick up dry, nonflammable dust with maximum room concentration values.

Electrical connection

The operating voltage shown on the rating plate must correspond to the voltage of the mains power supply.

1. Ensure that the vacuum cleaner is switched

off.

2. Insert the power cord into a properly installed and fused socket with an earthing contact.

Page 19

Connecting electrical appliances

To comply with regulations, only approved dust producing tools should be connected. The maximum power consumption of the connected power tool is stated in section “Technical data”.

1. Ensure that the electrical appliance is

switched off.

2. Connect the electrical appliance to the appliance socket on the control panel.

Switching on the vacuum cleaner

Switch position MAN

1. Turn the switch to position MAN.

The vacuum cleaner motor starts.

VCP 700 E-M

The hose diameter and the setting for the suction hose diameter must be the same.

Hose ∅ Hose diameter setting

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Switch position AUTO

Before switching the switch to position AUTO, ensure that the tool connected to the appliance socket is switched off.

1. Turn the switch to position AUTO. The vacuum cleaner motor starts

when the connected appliance is switched on.

2. When the power tool is switched off the vacuum cleaner continues to run for a short moment so that any dust in the suction hose is conveyed to the safety filter bag.

VCP 700 E-M

The hose diameter and the setting for the suction hose diameter must be the same.

Hose ∅ Hose diameter setting

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Suction power control

The motor speed and the suction power can be varied with the suction power control. This allows precise adaptation of the suction power for different cleaning tasks.

Check volume flow monitor

Before picking up dust with maximum room concentration values:

1. Check that all the filters are present and properly fitted.

2. When the motor is running, hold the suction hose shut. An acoustic warning sounds after approx. 1 second.

Acoustic warning (VCP 700 E-M only)

For safety reasons, an acoustic warning sounds if the air speed in the suction hose drops to below 20 m/s. See section “Troubleshooting”.

Cleaning the filter element

To ensure that suction performance is always at its best, the filter element is automatically cleaned during operation.

We recommend complete cleaning if the filter element becomes extremely dirty.

After picking up harmless dust using the waste bag.

1. Switch off the vacuum cleaner

2. Close the nozzles or suction hose opening with the palm of your hand.

3. Turn the switch to position MAN and let the cleaner operate for approx. 10 seconds with the suction hose opening closed.

10 sec.

Page 20

Applications and techniques

Techniques

If used correctly, additional accessories, suction nozzles and suction hoses can enhance the cleaning action and reduce the cleaning effort.

Effective cleaning is achieved if you follow just a few guidelines in combination with your own practical experience in special fields.

Here are some basic tips.

Picking up dry substances Do not pick up flammable substances.

The suction hose diameter must suit the position of the switch in order to pick up dry, nonflammable dust with maximum room concentration values.

There must always be a safety filter bag in the tank before dry substances with maximum room concentration values are picked up. See section “Accessories” for ordering number.

To pick up harmless dust we recommend the use of a waste bag. See section “Accessories” for ordering number. Disposal of the picked up material is then simple and hygienic.

After picking up liquids, the filter element is wet. A damp filter element clogs more quickly when dry substances are picked up. For this reason the filter element should be washed and dried or replaced by a dry element before dry substances are picked up.

Always use a filter bag/waste bag that is suitable for the type of dust (see table).

Picking up liquids Do not pick up flammable substances.

Before liquids are picked up, always remove the filter bag/waste bag and check that the water level limit works properly. (See section “Replacing the filter element”.)

The use of a separate filter element or filter screen is recommended.

If foam appears, stop work immediately and empty the tank.

Type of dust

• Nonhazardous dust

• Dust with MAC values ≥ 1 mg/m

and wood dust

VCP 700 E-L

Filter bag/waste bag

Waste bag No. 632 737

Filter bag No. 632 735

Handling/waste disposal

Waste disposal:

1. Thorough cleaning – see section “Cleaning the filter element”

2. Waste disposal – see section “Replacing the waste bag”

Waste disposal – see section “Replacing the filter bag”

Type of dust

• Nonhazardous dust

• No wood dust

• Dust with MAC values ≥ 0.1 mg/m

• Observe any additional national regulations

• Dust with MAC values ≥ 0.1 mg/m

and wood dust

VCP 700 E-M

Filter bag/waste bag

Waste bag No. 632 737

Filter bag No. 632 735

Handling/waste disposal

Waste disposal:

1. Remove hose with tool sleeve from tool

2. Thorough cleaning – see section “Cleaning the filter element”

3. Waste disposal – see section “Replacing the waste bag”.

Waste disposal – see section “Replacing the filter bag”

Page 21

After finishing work

Switching the vacuum cleaner off and storage

1. After picking up hazardous dust, vacuum clean the outside of the cleaner.

2. Switch off the vacuum cleaner and pull the mains plug out of the socket.

3. Wind up the power cord

and hang it on the handle.

4. Empty the tank and clean the vacuum cleaner.

5. After picking up liquids: Store the upper section of the cleaner separately so that the filter element can dry.

6. Store the vacuum cleaner in a dry room where it is protected from unauthorized use.

Maintenance

Maintenance plan

After

finishing

required

work Replacing the waste bag • Replacing the filter bag • Replacing filter element • Replacing filter element • Emptying dirt tank after

picking up liquids

•

Maintenance work

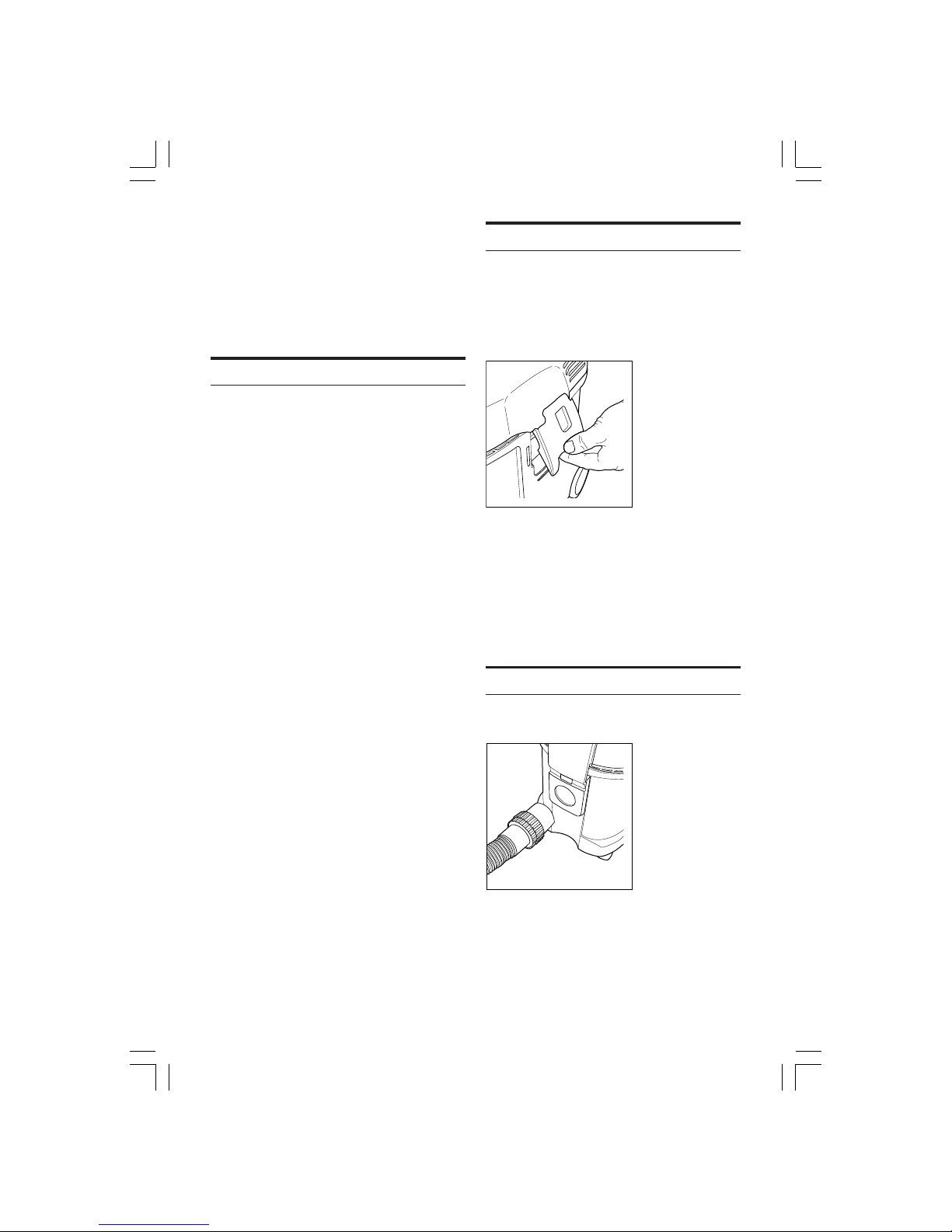

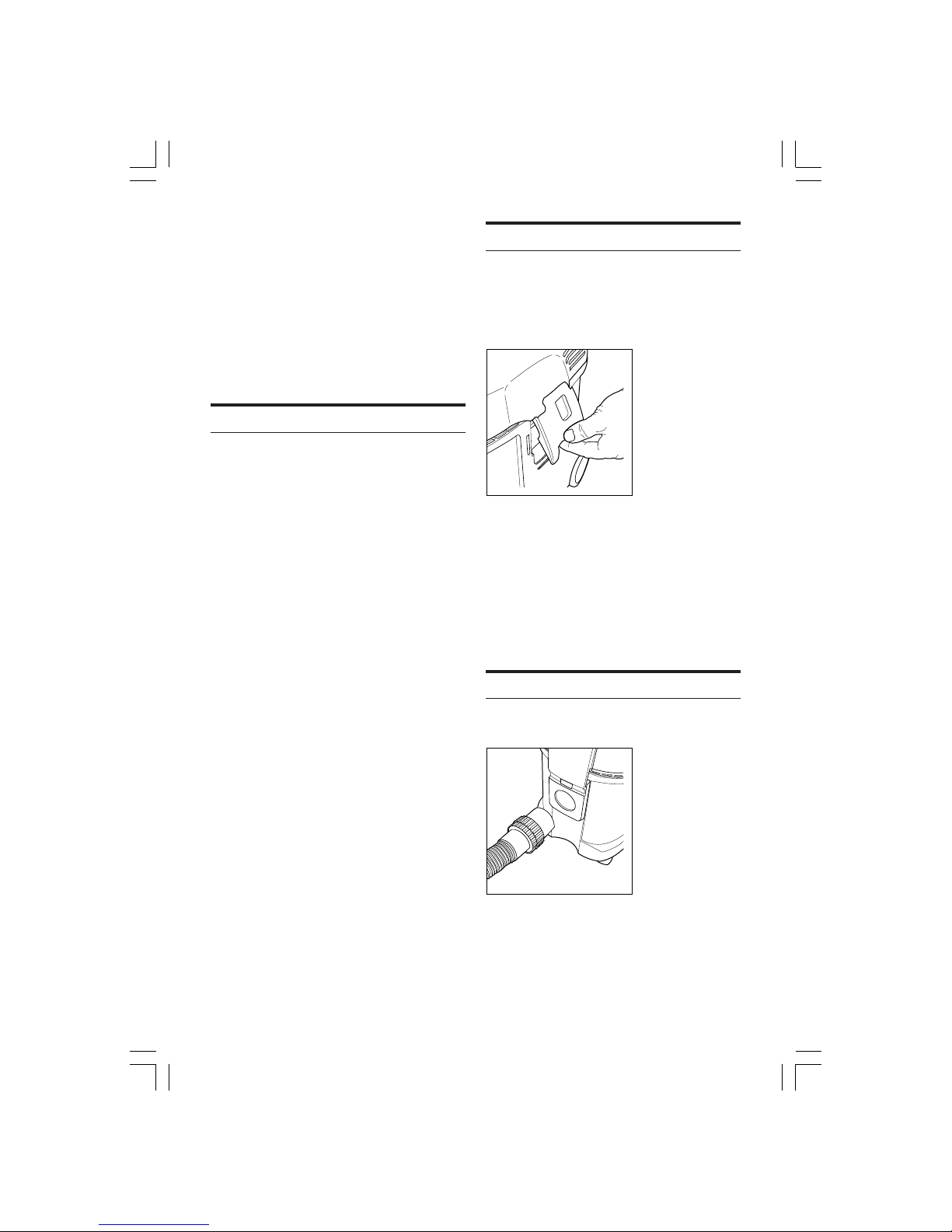

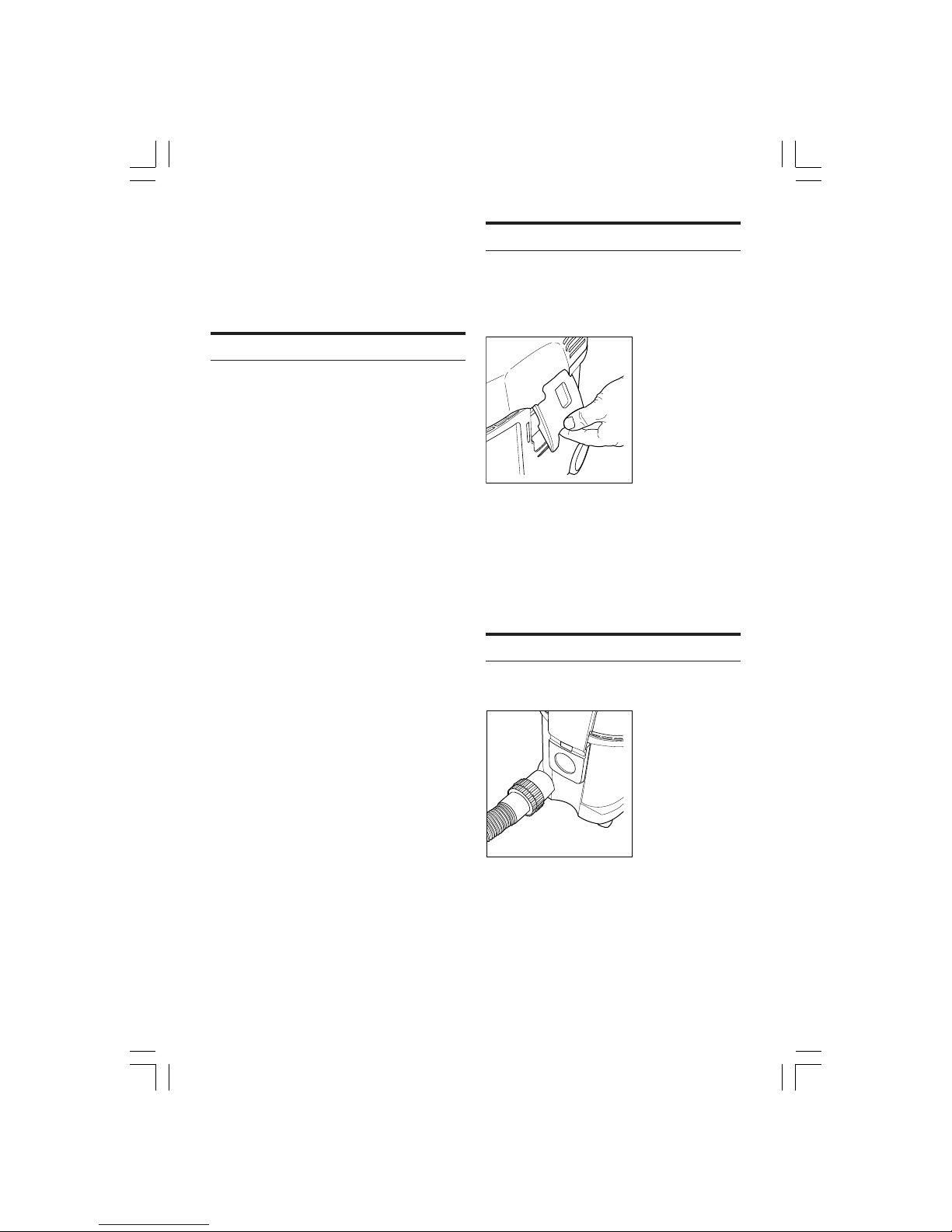

Replacing the waste bag

Clean the cleaner thoroughly before replacing the waste bag – see section “Cleaning the filter element”.

During the following work, ensure that dust is not unnecessarily spread around. Wear a P2 breathing mask.

1. Remove the upper part of the vacuum-cleaner.

2. Release the fastening catch (1) and remove the washer from the container (2).

3. Close the waste bag using the cable connector.

4. Dispose of the vacuumed waste in accordance with the law.

5. Insert a new filter bag into the cleaned tank as described in the instructions enclosed.

Replacing the filter bag

During the following work, ensure that dust is not unnecessarily spread around. Wear a P2 breathing mask.

1. Open the retaining clamps and remove the upper section of the cleaner from the dirt tank.

2. Carefully remove the filter bag connection from the inlet fitting.

3. Close the filter bag connection with the slide.

4. Dispose of the filter bag in accordance with legal regulations.

5. Place a new filter bag into the cleaned tank as described in the instructions (printed on the filter bag).

IMPORTANT: Press the filter bag connection on the inlet fitting as far as possible.

Replacing filter element

During the following work, ensure that dust is not unnecessarily spread around. Wear a P2 breathing mask.

1. Open the retaining clamps and remove the upper section of the cleaner from the dirt tank. Lay the upper section of the cleaner down with the filter element facing upwards. Do not place the upper

section of the cleaner on the guard (1) and do not damage the filter element.

2. Open the bar handle (2) and remove it.

3. Remove the filter holder (3).

Page 22

4. Place the protective filter bag over the filter element.

5. Carefully remove the filter element and close the protective filter bag with a knot.

6. Clean the filter seal (4). Check it for damage and replace it if necessary.

7. Check the antistatic clamp (5) for damage and have it replaced by PROTOOL Service if necessary.

8. Check that the control flap (6) for filter cleaning works properly. The control flap should move back and forwards easily.

9. Clean the level hose (7).

10. Fit a new filter element.

11. Fit the filter holder. Ensure that it is in the correct position.

12. Fit bar and close bar handle.

13. Dispose of the used filter element in accordance with legal regulations.

Never use the vacuum cleaner without a filter.

Emptying dirt tank

Only after picking up harmless dust without a filter bag.

After vacuuming liquids: clean the edge of the waste container and the seal on the washer.

1. Remove the upper part of the vacuum-cleaner from the waste container.

2. Release the fastening catch and remove the washer.

3. Pull up the lever on the handle and tip the container.

4. Tip out the waste and dispose of it in accordance with the law.

3. Release the catch (4) on the waste container.

4. Grasp the container by the handles (5) and lift it out.

5. Tip out the waste and dispose of it in accordance with the law.

6. Put in a new waste container and fasten it in place (4).

Environmental Protection/ Disposal

Power tools, accessories and packaging should be sorted for environmental-friendly recycling.

Only for EC countries: Do not dispose of power tools into

household waste!

According to the European Directive

2002/96/EC on waste electrical and electronic equipment and its incorporation into national law, power tools that are no longer suitable for use must be separately collected and sent for recovery in an environmental-friendly manner.

Page 23

Troubleshooting

Fault

Motor does not start

Motor does not run in automatic mode

The acoustic warning sounds (Reduced suction power) (VCP 700 E-M only)

No suction power during wet cleaning

The vacuum cleaner switches off during wet cleaning

Voltage fluctuations

Cause

Fuse of the mains socket has blown

Overload protection switch has tripped

Self-acting carbon brush is worn

Power tool is defective or not connected properly

The power rating of the electrical tool is too low

Suction power selected with suction power control is too low

Hose diameter is not right for switch position

Clogged suction hose/nozzle Filter bag is full

Filter element is clogged

Defective cleaning mechanism

Tank is full (Float does not close the suction opening)

Tank is full

Impedance of power supply is too high

Remedy

Connect mains fuse

Switch off the vacuum cleaner and allow it to cool for approx. 5 minutes. If the cleaner cannot be started again, contact the PROTOOL service department

Have carbon brushes changed by PROTOOL Service

Check that the power tool works or that the plug is inserted correctly

Note that minimum power rating is P > 40 W

Set suction power in accordance with section “Suction power control”

Set correct switch position for hose diameter

Clean suction hose/nozzle See section “Replacing the filter

bag” See section “Cleaning the filter

element” and “Replacing filter element”

Contact PROTOOL Service

Switch off the cleaner. Empty the tank

Connect the cleaner to another socket closer to the fuse box. Voltage fluctuations over 7% should not occur if the impedance at the transfer point is ≤ 0.15 Ù

Page 24

Guarantee

Our equipment is under warranty for at least 12 months with regard to material or production faults in accordance with national legislation. In the EU countries, the warranty period for exclusively private use is 24 months (an invoice or delivery note is required as proof of purchase).

Damage resulting from, in particular, normal wear and tear, overloading, improper handling, or caused by the user or other damage caused by not following the operating instructions, or any fault acknowledged at the time of purchase, is not covered by the warranty.

Complaints will only be acknowledged if the equipment has not been dismantled before being sent back to the suppliers or to an authorised PROTOOL customer support workshop. Store the operating instructions, safety notes, spare parts list and proof of purchase in a safe place. In addition, the manufacturer’s current warranty conditions apply.

Note

We reserve the right to make changes to the technical data contained in this information as a result of ongoing research and development work.

Conformity Declaration

We declare to our full responsibility that this product conform to the following standards or regulations: EN 60 335-1, EN 60 335-2-69, EN 55 014-1, EN 55 014-2, EN 61 000-3-2, EN 61 000-3-3 according to the regulations 73/23/EEC and 89/336/EC.

Manfred Kirchner

Page 25

Caractéristiques techniques F

VCP 700 E-L VCP 700 E-M

Tension 230 V – 240 V 230 V Fréquence du secteur 50/60 Hz 50/60 Hz Protection par fusible EU – 16 A 16 A

CH/DK – 10 A AUS – 10 A

Puissance absorbée 1200 W 1200 W Puissance connectée pour la prise intégrée EU – 2400 W 2400 W

CH/DK – 1100 W AUS – 1200 W

Puissance connectée totale EU – 3600 W 3600 W

CH/DK – 2300 W AUS – 2400 W

Débit volumétrique (Air) 3600 l/min 3600 l/min Dépression (max.) 23 000 Pa 23 000 Pa Niveau sonore de la surface de référence mesuré à une distance de 1 m, EN 60704-1 60 dB (A) 60 dB (A) Bruit de travail 57 dB (A) 57 dB (A) Cordon longueur 7,5 m 7,5 m

type EU – H05 RR-F 3G1,5 H05 RR-F 3G1,5

CH/DK – H05 RR-F 3G1,0 AUS – H05 RR-F 3G1,5

Classe de protection I I Type de protection IP X4 IP X4 Antiparasitage EN 55014-1 EN 55014-1 Volume de la cuve 70 l 70 l Largeur × profondeur × hauteur 580 × 605 × 970 mm 580 × 605 × 970 mm Poids 27 kg 27 kg

∅ du tuyau flexible Débit volumétrique Dépression correspondante sur l’interface d’aspiration d’air minimum tuyau flexible d’aspiration/outil 27 mm 690 l/min 16 300 Pa 32 mm 970 l/min 15 700 Pa 36 mm 1220 l/min 14 200 Pa 50 mm 2360 l/min 7800 Pa

Accessoires VCP 700 E-L VCP 700 E-M

Désignation Nº de commande Nº de commande

Sac filtre (5 sacs) 632 735 632 735 Sac d’évacuation (5 sacs) 632 737 632 737 Elément filtrant 626 437 626 437

Eléments de commande

1. Poignée

2. Porte-tube de rallonge

3. Porte-accessoire

4. Interrupteur avec régulation de la puissance d’aspiration

5. Agrafe de fermeture

6. Récipient à déchets

8. Manchon d’entrée

9. Prise de courant

10. Porte-câble

12. Dispositif de blocage du récipient

13. Volant avec frein

14. Dispositif d’ajustage du diamètre de tuyau (VCP 700 E-M)

Contrôles et homologations

Les aspirateurs sont contrôlés conformément à la norme IEC/EN 60335-2-69, y compris l’annexe AA. La satisfaction de toutes les exigences pour des appareils de la classe de poussières (L/M) a été constatée.

Des contrôles conformes aux règlements de prévention des accidents doivent être effectués régulièrement.

Une vérification en matière de technologie des poussières (p. ex. endommagement du filtre, étanchéité de l’appareil, fonctionnement des dispositifs de contrôle) doit être effectuée au moins une fois par an par le fabricant ou une personne initiée.

Page 26

Indications de sécurité

L’appareil doit être utilisé uniquement par des personnes qui ont été initiées à son maniement et expressément chargées de s’en servir.

Malgré sa manipulation simple, l’appareil ne convient pas aux mains d’enfants.

Le fonctionnement de l’appareil est soumis aux dispositions nationales en vigueur. Outre la notice d’utilisation et les règlements de prévention des accidents en vigueur à respecter obligatoirement dans le pays d’utilisation, il convient d’observer également les règles techniques admises pour l’exécution correcte de travaux en toute sécurité.

S’abstenir de toute méthode de travail douteuse en matière de sécurité.

Contrôlez régulièrement que le cordon de branchement au secteur ne présente pas de détériorations, p. ex. des fissures ou des signes de vieillissement.

Si le cordon est endommagé il faut, avant de continuer de se servir de l’appareil, le faire remplacer par le service PROTOOL ou un électricien afin d’éviter des risques.

Remplacez le cordon uniquement par un cordon du type indiqué dans la notice d’utilisation.

N’endommagez pas le cordon (p. ex. en passant dessus, en le tirant ou en l’écrasant). Saisissez toujours le cordon directement par la fiche pour le débrancher (ne le tirez pas). Assurez-vous que l’appareil est dans l’état réglementaire. Les fiches et les accouplements des cordons doivent au moins être protégés contre les projections d’eau.

N’aspirez jamais avec un élément filtrant endommagé. Au moment où une mousse se produit ou un liquide

sort, interrompez immédiatement votre travail, mettez l’appareil ‘hors marche, et videz le réservoir d’ordures.

Nettoyez régulièrement le flexible du niveau de remplissage pour la limitation du niveau d’eau et contrôlez qu’il n’est pas endommagé.

Vous trouverez dans le chapitre «Domaines d’utilisation et méthodes de travail» des indications sur la manipulation de liquides et de poussières (nocives).

Vérifiez la tension nominale de l’appareil avant de le brancher au secteur. Assurez-vous que la tension indiquée sur la plaque signalétique coïncide avec la tension secteur locale.

Si vous employez un câble de rallonge, utilisez uniquement le modèle indiqué par le fabricant ou un modèle supérieur – voir paragraphe «Caractéristiques techniques».

Il est recommandé de raccorder l’appareil au moyen d’un disjoncteur de protection contre le courant de défaut, qui coupe l’alimentation électrique lorsque le courant de fuite par rapport à la terre dépasse 30 mA pendant 30 ms ou qui contient un circuit de contrôle de la mise à la terre.

Si vous utilisez une rallonge, veillez à ce que le câble ait la section minimale requise:

Longueur Section du câble

< 16 A < 25 A

jusqu’à 20 m ∅ 1,5 mm2∅ 2,5 mm

20 à 50 m ∅ 2,5 mm2∅ 4,0 mm

Choisissez l’agencement des composants qui conduisent le courant (prises, fiches et accouplements) et posez la rallonge de telle manière que la classe de protection soit conservée.

Ne projetez jamais d’eau sur la partie supérieure de l’aspirateur: danger pour les personnes, risque de court-circuit.

Lors de températures basses, l’aspirateur ne peut pas être utilisé à l’extérieur.

La dernière édition des dispositions IEC est à observer!

Prise intégrée

N’utilisez la prise intégrée à l’aspirateur qu’aux fins spécifiées dans la notice d’utilisation.

Avant de brancher un appareil dans la prise intégrée:

1. Arrêtez l’aspirateur

2. Arrêtez l’appareil à raccorder. ATTENTION! La notice d’utilisation des appareils

raccordés à la prise intégrée ainsi que les consignes de sécurité qu’elle contient sont à observer.

Maintenance, nettoyage et réparation

Exécutez seulement les travaux de maintenance qui sont décrits dans cette notice.

Débranchez systématiquement la fiche secteur avant le nettoyage et la maintenance de l’appareil.

Pour la maintenance et le nettoyage, l’appareil doit être traité de telle manière qu’il n’y ait aucun danger pour le personnel de maintenance et d’autres personnes.

Dans la zone de maintenance

- utilisez une ventilation forcée filtrée

- portez une tenue de protection

- nettoyez la zone de maintenance de manière à ce que des substances dangereuses ne polluent pas les alentours.

Avant d’emporter l’appareil hors de la zone contaminée par des substances dangereuses

- aspirez l’extérieur de l’appareil, nettoyez-le en l’essuyant ou emballez-le hermétiquement

- évitez la dispersion de poussière déposée dangereuse.

Lors de travaux de maintenance et de réparation, il faut

- emballer dans des sacs étanches

- éliminer en conformité avec les prescriptions afférentes en vigueur tous les éléments souillés qui n’ont pas pu être nettoyés de manière satisfaisante.

Une vérification en matière de technologie des poussières, p. ex. endommagement du filtre, étanchéité à l’air de l’appareil et fonctionnement des dispositifs de contrôle, doit être effectuée au moins une fois par an par le service PROTOOL ou une personne qualifiée.

Page 27

Accessoires et pièces de rechange

N’utilisez que les brosses fournies avec l’appareil ou spécifiées dans la notice d’utilisation. L’emploi d’autres brosses peut compromettre la sécurité.

Utilisez exclusivement des accessoires et pièces de rechange PROTOOL originaux (voir paragraphe «Accessoires»). L’emploi d’autres éléments peut compromettre la sécurité.

Utilisation conformément à la destination de l’appareil

Affectation et utilisation conforme à la destination

Les appareils décrits dans cette notice conviennent à

- l’usage industriel, p. ex. dans des hôtels, écoles, hôpitaux, usines, magasins, bureaux et agences de location

Il est interdit d’aspirer les matières suivantes:

- matières brûlantes (cigarettes incandescentes, cendres chaudes etc.)

- liquides inflammables, explosifs, agressifs (p. ex. essence, solvants, acides, bases etc.)

- poussières inflammables, explosives (p. ex. poussière de magnésium, d’aluminium etc.)

Lors du dépoussiérage, le renouvellement de l’air dans le local doit être suffisant si l’air d’échappement de l’appareil revient dans le local (observez à ce sujet les dispositions nationales en vigueur).

Avant le travail, le personnel chargé de la commande de l’appareil doit être informé sur

- le maniement de l’appareil

- les dangers provenant de la matière à aspirer

- l’élimination des matières aspirées.

VCP 700 E-L

Cet aspirateur convient à l’absorption/l’aspiration de poussières sèches ininflammables, de liquides, de poussières de bois et de poussières nocives avec des valeurs de CMA ≥ 1 mg/m³, de poussières cancérigènes et de poussières contenant des agents pathogènes (classe de poussières L).

VCP 700 E-M

Cet aspirateur convient à l’absorption/l’aspiration de poussières sèches ininflammables, de liquides, de poussières de bois et de poussières nocives avec des valeurs de CMA ≥ 0,1 mg/m³, de poussières cancérigènes et de poussières contenant des agents pathogènes (classe de poussières M).

Selon le degré de risques émanant des poussières à aspirer, l’aspirateur doit être équipé de filtres correspondants: voir le tableau du chapitre «Aspiration de substances sèches».

Avant la mise en service

Assemblage de l’aspirateur

Quelques accessoires sont livrés dans la cuve et doivent en être extraits avant la première mise en service. Il faut pour cela déposer la partie supérieure de l’aspirateur. La fiche secteur ne doit pas encore être branchée dans une prise de courant.

1. Ouvrez les crochets de fermeture et déposez la partie supérieure de l’aspirateur.

2. Extrayez les accessoires de la cuve à saletés et de l’emballage.

3. Avant d’aspirer des poussières

avec des valeurs de CMA: Introduisez le sac filtre dans la cuve conformément à la notice (adjointe). Avant d’aspirer des poussières inoffensives: Introduisez le sac d’évacuation dans la cuve (notice adjointe). IMPORTANT! Emboîtez vigoureusement le manchon du sac filtre sur le raccord d’admission.

4. Remettez la partie supérieure de l’aspirateur et fermez les crochets. NOTE! Veillez à la bonne position des crochets de fermeture.

Commande / Fonctionnement

Connexions

Raccordement du tuyau flexible d’aspiration

1. Raccordez le tuyau flexible d’aspiration.

Pour l’aspiration de poussières sèches ininflammables avec des valeurs de CMA, il faut que le diamètre du tuyau flexible corresponde à la position du commutateur de l’appareil.

Branchement électrique

La tension de service indiquée sur la plaque signalétique doit coïncider avec la tension du réseau de distribution.

1. Veillez à ce que l’aspirateur soit arrêté.

2. Branchez la fiche du cordon dans une prise de courant de sécurité installée de façon réglementaire.

Page 28

10 sec.

Raccordement d’un appareil électrique

Conformément à la destination, il est permis de raccorder uniquement des appareils produisant de la poussière qui ont été contrôlés au point de vue de la technologie des poussières. Puissance absorbée maximale de l’appareil électrique à raccorder: voir paragraphe «Caractéristiques techniques».

1. Veillez à ce que l’appareil électrique soit arrêté.

2. Raccordez l’appareil électrique à la prise intégrée située sur le tableau de commande.

Mise en marche de l’aspirateur

Position MAN du commutateur

1. Tournez le commutateur de l’appareil sur la position MAN.

Le moteur d’aspiration démarre.

VCP 700 E-M

Le diamètre du tuyau flexible et le diamètre réglé doivent coïncider:

Tuyau flexible ∅ Diamètre réglé

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Position AUTO du commutateur

Avant de tourner le commutateur sur la position AUTO, veillez à ce que l’appareil électrique raccordé soit arrêté.

1. Tournez le commutateur de l’aspirateur sur la position AUTO. Le moteur d’aspiration démarre

lorsque l’appareil électrique raccordé est mis en marche.

2. Après l’arrêt de l’appareil électrique, l’aspirateur marche encore un court instant pour refouler dans le sac filtre la poussière qui se trouve dans le tuyau flexible d’aspiration.

VCP 700 E-M

Le diamètre du tuyau flexible et le diamètre réglé doivent coïncider:

Tuyau flexible ∅ Diamètre réglé

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Réglage de la puissance d’aspiration

Vous pouvez varier le régime et, par là, la puissance d’aspiration sur le dispositif de réglage de la puissance d’aspiration. Ceci vous permet d’adapter avec précision la puissance d’aspiration aux différents travaux.

Contrôle de la surveillance du débit volumétrique

Avant d’absorber/aspirer des poussières avec des valeurs de CMA:

1. Assurez-vous que tous les filtres sont en place et introduits correctement.

2. Le moteur étant en marche, obturez le tuyau flexible d’aspiration; un signal acoustique d’avertissement retentit après env. 1 seconde.

Signal acoustique d’avertissement (VCP 700 E-M)

Si la vitesse de l’air dans le tuyau flexible d’aspiration tombe en dessous de 20 m/s, un signal acoustique d’avertissement retentit pour des raisons de sécurité. Voir chapitre «Suppression de dérangements».

Dépoussiérage de l’élément filtrant

Pour garantir une puissance d’aspiration élevée et régulière, l’élément filtrant est dépoussiéré automatiquement pendant le service.

S’il est très colmaté, nous recommandons un dépoussiérage intégral.

Après l’aspiration de poussières avec un sac d’évacuation:

1. Arrêtez l’aspirateur.

2. Bouchez l’orifice de la buse ou du tuyau flexible d’aspiration avec la paume de la main.

3. Tournez le commutateur sur la position MAN et laissez marcher l’aspirateur env. 10 secondes avec l’orifice du tuyau flexible bouchée.

Page 29

Domaines d’utilisation et méthodes de travail

Techniques de travail

Lorsqu’ils sont utilisés correctement, les accessoires complémentaires, les buses d’aspiration et les tuyaux flexibles peuvent renforcer l’effet du nettoyage et diminuer l’effort.

Vous obtiendrez un nettoyage efficace en observant quelques directives et en faisant appel à votre propre expérience dans des domaines spéciaux.

Vous trouverez ici quelques indications fondamentales.

Aspiration de substances sèches PRUDENCE! N’aspirez pas de substances

inflammables.

Pour l’aspiration de poussières sèches ininflammables avec des valeurs de CMA, il faut que le diamètre du tuyau flexible corresponde à la position du commutateur de l’aspirateur.

Avant d’aspirer des substances sèches avec des valeurs de CMA, il faut toujours introduire un sac filtre dans la cuve. Voir nº de commande au paragraphe «Accessoires».

Pour aspirer des poussières inoffensives, nous recommandons d’utiliser un sac d’évacuation (pas pour l’VCP 700 E-L). Voir nº de commande au paragraphe «Accessoires». Les matières aspirées peuvent ainsi être éliminées facilement et de façon hygiénique.

Après l’aspiration de liquides, l’élément filtrant est humide. Un élément humide se colmate plus vite lorsque vous aspirez des substances sèches. C’est pourquoi il faudrait, avant l’aspiration à sec, laver et sécher l’élément filtrant ou le remplacer par un sec.

Utiliser toujours le sac filtre / d’évacuation correspondant au type de poussière (voir le tableau).

Aspiration de liquides PRUDENCE! N’aspirez pas de liquides inflam-

mables.

Avant d’aspirer des liquides, il faut retirer systématiquement le sac filtre ou le sac d’évacuation et vérifier le fonctionnement du niveau d’eau (voir paragraphe «Remplacement de l’élément filtrant»).

Il est conseillé d’utiliser un élément filtrant séparé ou un tamis de filtration.

Si de la mousse se forme, arrêtez immédiatement le travail et videz la cuve.

Type de poussière

• Poussière non dangereuse

• Poussière aux valeurs MAK ≥ 1 mg/m³ et poussière de bois

VCP 700 E-L

Sac filtre /

Sac d’évacuation

Sac d’évacuation Nº 632 737

Sac filtre Nº 632 735

Manipulation / évacuation

Evacuation:

1. Effectuer un nettoyage complet, voir chapitre «Dépoussiérage de l’élément filtrant»

2. Evacuation, voir chapitre «Remplacement du sac d’évacuation»

Evacuation, voir chapitre «Remplacement du sac filtre»

Type de poussière

• Poussière non dangereuse

• Pas de poussière de bois

• Poussière aux valeurs MAK ≥ 0,1 mg/m³

• Observer les dispositions nationales complémentaires

• Poussière aux valeurs MAK ≥ 0,1 mg/m³ et poussière de bois

VCP 700 E-M

Sac filtre /

Sac d’évacuation

Sac d’évacuation Nº 632 737

Sac filtre Nº 632 735

Manipulation / évacuation

Evacuation:

1. Retirer le tuyau de l’outil avec le manchon d’outil

2. Effectuer un nettoyage complet, voir chapitre «Dépoussiérage de l’élément filtrant»

3. Evacuation, voir chapitre «Remplacement du sac d’évacuation»

Evacuation, voir chapitre «Remplacement du sac filtre»

Page 30

Après le travail

Arrêt et rangement de l’aspirateur

1. Après l’aspiration de poussières nocives, il faut aspirer l’extérieur de l’aspirateur.

2. Arrêtez l’aspirateur et débranchez sa fiche de la prise de courant.

3. Enroulez le cordon et accrochez-le à la poignée.

4. Videz la cuve, nettoyez l’aspirateur.

5. Après l’aspiration de liquides: entreposez séparément la partie supérieure de l’aspirateur pour que l’élément filtrant puisse sécher.

6. Rangez l’aspirateur dans un local sec et protégez-le contre l’utilisation par des personnes non autorisées.

Maintenance

Plan de maintenance

après au

le travail besoin

Remplacement du sac d’évacuation

•

Remplacement du sac filtre • Remplacement de l’élément

filtrant

•

Remplacement de l’élément filtrant

•

Vidage de la cuve à saletés après l’aspiration de liquides

•

Travaux de maintenance

Remplacement du sac d’évacuation

Avant de remplacer le sac d’évacuation, effectuer un nettoyage complet, voir aux chapitres «Dépoussiérage de l’élément filtrant».

Lors des travaux suivants, veillez à ne pas soulever inutilement de la poussière. Portez un masque de protection des voies respiratoires P2.

1. Enlevez la haute part de l’aspirateur.

2. Débloquez l’agrafe de fermeture (1) et sortez le segment intermédiaire (2) du récipient.

3. Fermez le sac filtre à l’aide d’une attache.

4. Liquidez la masse aspirée conformément aux prescriptions légales.

5. Introduisez un sac d’évacuation neuf dans la cuve nettoyée, selon la notice adjointe.

Remplacement du sac filtre

Lors des travaux suivants, veillez à ne pas soulever inutilement de la poussière. Portez un masque de protection des voies respiratoires P2.

1. Ouvrez les crochets de fermeture et séparez la partie supérieure de l’aspirateur et la cuve.

2. Déboîtez avec précaution le manchon du sac filtre sur le raccord d’admission.

3. Fermez le manchon du sac filtre avec la coulisse.

4. Eliminez le sac filtre conformément aux dispositions légales.

5. Introduisez un sac filtre neuf dans la cuve nettoyée, selon la notice (imprimée sur le sac filtre).

IMPORTANT! Emboîtez vigoureusement le manchon du sac filtre sur le raccord d’admission.

Remplacement de l’élément filtrant

Lors des travaux suivants, veillez à ne pas soulever inutilement de la poussière. Portez un masque de protection des voies respiratoires P2.

1. Ouvrez les crochets de fermeture et séparez la partie supérieure de l’aspirateur et la cuve à saletés. Déposez-la avec l’élément filtrant en haut, en veillant à ne pas la poser sur le déflecteur (1) et

à ne pas endommager l’élément filtrant.

2. Ouvrez la poignée à étrier (2) et déposez l’étrier.

3. Déposez le disque de serrage du filtre (3).

Page 31

4. Retournez la poche de protection du filtre par-dessus l’élément filtrant.

5. Retirez l’élément filtrant avec précaution et fermez la poche de protection du filtre avec un nœud.

6. Nettoyez le joint du filtre (4), contrôlez qu’il n’est pas endommagé, remplacez-le si nécessaire.

7. Contrôlez que la pince antistatique (5) n’est pas endommagée, faites-la remplacer par le service PROTOOL si nécessaire.

8. Vérifiez le fonctionnement du clapet de commande (6) pour le dépoussiérage du filtre: il doit bouger facilement dans les deux sens.

9. Nettoyez le tuyau flexible du niveau de remplissage (7).

10. Posez un élément filtrant neuf.

11. Remettez le disque de serrage du filtre en veillant à sa position correcte.

12. Posez l’étrier et fermez la poignée à étrier.

13. Eliminez l’élément filtrant usé conformément aux dispositions légales.

N’aspirez jamais sans filtre!

Vidage de la cuve à saletés

Seulement après l’aspiration de poussières inoffensives sans sac filtre.

Après une aspiration d’un liquide: nettoyez les bords du récipient à déchets et du joint de segment intermédiaire.

1. Enlevez du réservoire la haute part de l’aspirateur.

2. Débloquez les agrafes de fermeture et sortez le segment intermédiaire.

3. Mettez le levier sur la poignée vers le haut, et inclinez le récipient.

4. Videz les déchets aspirés et liquidez-les conformément aux prescriptions légales.

3. Débloquez le dispositif de blocage du récipient à déchets (4).

4. Prenez le récipient par les poignées (5) et enlevez-le du châssis.

5. Videz les déchets aspirés et liquidez-les conformément aux prescriptions légales.

6. Remettez le récipient vide sur le châssis et bloquez-le (4).

Page 32

Suppression de dérangements

Dérangement

Le moteur ne marche pas

Le moteur ne marche pas en service automatique

Réaction du signal acoustique d’avertissement (puissance d’aspiration réduite) (Uniquement pour VCP 700 E-M)

Pas de puissance lors de l’aspiration de liquides

L’aspirateur s’arrête pendant l’aspiration de liquides

Fluctuations de tension

Cause

Le fusible de la prise de raccordement au secteur a claqué

La protection contre la surcharge a réagi

Le balai de charbon à arrêt automatique est usé

Outil électrique défectueux ou mal branché

Puissance absorbée par l’outil électrique trop faible

Réglage de la puissance d’aspiration réglé sur une valeur trop basse

Le diamètre du tuyau flexible ne correspond pas à la position du commutateur

Tuyau flexible d’aspiration bouché/buse obstruée

Sac filtre pleine

Elément filtrant colmaté

Mécanisme de nettoyage défectueux

Cuve pleine (le flotteur ferme l’orifice d’aspiration)

Cuve pleine

Impédance trop élevée de la tension d’alimentation

Suppression

Réarmer le fusible secteur

Arrêter l’aspirateur et le laisser refroidir env. 5 minutes. S’il ne peut pas être remis en marche, faire appel au service clients de PROTOOL

Faire changer le balai de charbon par le service PROTOOL

Contrôler le fonctionnement de l’outil électrique ou brancher fermement sa fiche

Tenir compte de la puissance absorbée minimale de P > 40 W

Régler la puissance d’aspiration conformément au paragraphe «Réglage de la puissance d’aspiration»

Faire correspondre la position du commutateur avec le diamètre du tuyau flexible

Nettoyer le tuyau flexible d’aspiration/la buse

Voir paragraphe «Remplacement du sac filtre»

Voir paragraphes «Dépoussiérage de l’élément filtrant» et «Remplacement de l’élément filtrant»

Contacter le service PROTOOL

Arrêter l’appareil et vider la cuve

Raccorder l’appareil dans une autre prise de courant située plus près du coffret de fusibles. Il ne faut pas s’attendre à des fluctuations de tension de plus de 7% si l’impédance au point de transmission est ≤ 0,15 Ù

Page 33

Instructions de protection de l’environnement/Elimination de déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Seulement pour les pays de l’Union Européenne:

Ne pas jeter les appareils électroportatifs avec les ordures ménagères!

Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.

Garantie

Nos appareils sont couverts par une garantie couvrant les défauts de matière ou de fabrication variable selon les dispositions légales en vigueur dans le pays d’utilisation, mais en tous cas non inférieure à 12 mois. A l’intérieur des pays de la Communauté Européenne, la durée de la garantie est de 24 mois pour un usage exclusivement privé (la facture ou le bon de livraison faisant foi).

Ne sont pas couverts par la garantie les dommages résultant d’une usure naturelle, d’une surcharge, d’une utilisation non conforme, ou causés par l’utilisateur, ou qui proviennent d’une utilisation non prévue dans la notice d’utilisation, ou qui étaient connus au moment de l’achat.

Les réclamations ne sont recevables qu’à la condition que l’appareil soit retourné non démonté au fournisseur ou à un service après-vente agréé PROTOOL. Conservez soigneusement la notice d’utilisation, les instructions de sécurité, la liste de pièces de rechange, ainsi qu’une preuve de l’achat. Pour le reste, ce sont les conditions de garantie du fabricant en vigueur qui s’appliquent selon le cas.

Remarque

Les démarches continues en recherche et développement peuvent entrainer des modifications dans les caractéristiques techniques figurant ici, et qui sont donc données sous toutes réserves.

Déclaration de conformité

Sous notre pleine responsabilité, nous déclarons que le produit est conforme aux normes ou aux documents normatifs: EN 60 335-1, EN 60 335-2-69, EN 55 014-1, EN 55 014-2, EN 61 000-3-2, EN 61 000-3-3 selon les termes des réglementations 73/23/CEE, 89/336/CE.

Manfred Kirchner

Page 34

Datos técnicos E

VCP 700 E-L VCP 700 E-M

Tensión nominal 230 V – 240 V 230 V Frecuencia de la red 50/60 Hz 50/60 Hz Fusibles de red EU – 16 A 16 A

CH/DK – 10 A

AUS – 10 A Consumo de potencia 1200 W 1200 W Consumo nominal para caja de enchufe del aparato EU – 2400 W 2400 W

CH/DK – 1100 W

AUS – 1200 W Potencia de conexión total EU – 3600 W 3600 W

CH/DK – 2300 W

AUS – 2400 W Flujo volumétrico máx. 3600 l/min 3600 l/min Depresión (máx.) 23 000 Pa 23 000 Pa Nivel de intensidad acústica de superficie de medición en 1 m de distancia, EN 60704-1 60 dB (A) 60 dB (A) Nivel de ruido durante el trabajo 57 dB (A) 57 dB (A) Cable de alimentación: largo 7,5 m 7,5 m

tipo EU – H05 RR-F 3G1,5 H05 RR-F 3G1,5

CH/DK – H05 RR-F 3G1,0

AUS – H05 RR-F 3G1,5 Categoría de protección I I Tipo de protección IP X4 IP X4 Grado de perturbación por interferencias EN 55014-1 EN 55014-1 Volumen de depósito 70 l 70 l Ancho × profundidad × altura 580 × 605 × 970 mm 580 × 605 × 970 mm Peso 27 kg 27 kg

∅ manguera Flujo volumétrico min. Depresión corresp. en la interfaz de aspiración manguera de aspiración/herramienta 27 mm 690 l/min 16 300 Pa 32 mm 970 l/min 15 700 Pa 36 mm 1220 l/min 14 200 Pa 50 mm 2360 l/min 7800 Pa

Accesorios VCP 700 E-L VCP 700 E-M

Denominación No. de pedido No. de pedido

Bolsas de filtro (unidad de embalaje de 5 piezas) 632 735 632 735 Bolsa de eliminación de residuos (unidad de embalaje de 5 piezas) 632 737 632 737 Elemento filtrante 626 437 626 437

Elementos de manejo

1. Agarradera

2. Soporte del tubo alargador

3. Soporte de accesorios

4. Interruptor con regulación de la fuerza de succión

5. Grillete de cierre

6. Depósito de desechos

8. Unión de admisión

9. Enchufe

10. Barbotín

12. Dispositivo de retención del depósito

13. Ruedecilla con freno

14. Ajuste del diámetro de la manguera

(VCP 700 E-M)

Comprobaciones y permisos

Los aspiradores han sido sometidos a ensayos con-

forme a la norma IEC/EN 60335-2-69, inclusive el

anexo AA. Ha sido establecido el cumplimiento de

los requisitos puestos a las máquinas de la clases

de polvo (L/M).

Deben llevarse a cabo regularmente comprobacio-

nes electrotécnicas según las prescripciones

nacionales de prevención de accidentes.

El fabricante o una persona capacitada tiene que

realizar una comprobación técnica de polvos al

menos una vez al año, p. ej. controlando posibles

daños del filtro, la estanqueidad de la máquina y el

funcionamiento de los dispositivos de control.

Page 35

Instrucciones de seguridad

Los aspiradores pueden ser utilizados solamente por personas que hayan sido instruidas en su manejo y que hayan sido encargadas expresamente del servicio.

A pesar de ser fácil su manejo, esta máquina no debe caer en manos de niños.

La explotación del aspirador está sometida a las disposiciones nacionales válidas. Junto con las instrucciones de manejo y las reglamentaciones obligatorias para la prevención de accidentes válidas del país de uso, tienen que ser observadas también las reglas técnicas profesionales reconocidas para trabajos seguros y según arte.

Se debe prescindir de toda forma de trabajo que ponga en peligro la seguridad.

Compruebe regularmente posibles daños en el cable de alimentación, p. ej. agrietamiento o envejecimiento.

Si el cable de alimentación está dañado, tiene que ser sustituido por el personal de servicio de PROTOOL o por un electricista antes de volver a utilizar la máquina, con objeto de evitar posibles peligros.

El cable de alimentación sólo se puede sustituir por uno del tipo establecido en las instrucciones de servicio.

No dañe el cable de alimentación (p. ej. pisándolo con la máquina, por tirones o aplastamiento). El cable de alimentación se ha de extraer cogiéndolo directamente por el enchufe (no tirando del cable mismo). Controle el perfecto estado del espirador. El enchufe y los acoplamientos de cables de conexión a la red tienen que estar, al menos, protegidos contra salpicaduras de agua.

No aspire nunca con un elemento de filtro dañado. Si empieza a producirse espuma, o desde el aspi-

rador viene a salir un líquido, interrumpan el trabajo de inmediato, desconecten el aparato y descarguen el depósito de basura.

Se ha de limpiar regularmente y verificar posibles daños del tubo de nivel de llenado.

En el capítulo “Campos de aplicación y métodos de trabajo” podrá encontrar indicaciones relativas al trato con líquidos y polvos (patógenos).

Compruebe la tensión nominal del aspirador antes de conectarlo a la red. Cerciórese de que la tensión indicada en la placa de características concuerda con la tensión de red local.

En caso de utilizarse un cable de prolongación, utilice solamente el indicado por el fabricante o una ejecución de alta calidad (véase sección “Datos técnicos”).

Se recomienda conectar el aspirador por medio de un interruptor de corriente de defecto. Éste interrumpe el suministro de corriente cuando la corriente de fuga contra masa sobrepasa los 30 mA durante 30 ms o contiene un circuito de resistencia contra tierra.

En caso de utilización de un cable de prolongación, se ha de tener en cuenta el tamaño transversal mínimo del cable:

Largo del cable transversal

< 16 A < 25 A

hasta 20 m ∅ 1,5 mm2∅ 2,5 mm

de 20 hasta 50 m ∅ 2,5 mm2∅ 4,0 mm

Se ha de elegir la disposición de los elementos bajo

corriente (tomas de corriente, enchufes y acopla-

mientos) y el tendido de la línea de prolongación de

tal manera que la categoría de protección quede

conservada.

No rocíe nunca con agua la pieza superior del aspi-

rador: peligro para personas, peligro de cortocircuito.

A temperaturas bajas, el aspirador no debe em-

plearse afuera.

Debe tenerse en cuenta la última edición de las

disposiciones de IEC.

Caja de enchufe en la máquina

La caja de enchufe en la máquina solamente se ha

de utilizar para los fines fijados en las instrucciones

de manejo.

Antes de enchufar un aparato en la caja de enchufe

de la máquina:

1. Apague el espirador

2. Apague el aparato a conectar

¡ATENCIÓN! Debe tenerse en cuenta las instruc-

ciones de manejo y las indicaciones de seguridad

contenidas en las mismas para los aparatos conec-

tados a la caja de enchufe de la máquina.

Mantenimiento, limpieza y reparación

Lleve a cabo solamente aquellos trabajos de mante-

nimiento que se especifican en las instrucciones de

servicio.

Quite siempre el enchufe de alimentación antes de

realizar trabajos de limpieza y mantenimiento en el

espirador.

En el mantenimiento y limpieza se ha de tratar la má-

quina de tal manera que no se convierta en fuente

de peligro para el personal de mantenimiento y para

otras personas.

En el área de mantenimiento

- utilice una aireación forzada con filtro del aire

- lleve puesta ropa protectora

- el área de mantenimiento se ha de limpiar de tal modo que no accedan substancias peligrosas al entorno.

Antes de alejar la máquina de la zona contaminada por substancias peligrosas,

- aspire la superficie exterior de la máquina, límpiela con un paño o empaquétela de forma estanca

- evitando la distribución del polvo peligroso sedimentado.

Todas las piezas que no se pueden limpiar satisfactoriamente en los trabajos de mantenimiento y reparación se tienen que eliminar como residuos

- empaquetados en bolas estancas

- en consonancia con las ordenanzas vigentes sobre recogida de residuos.

Page 36

Al menos una vez al año tiene que realizarse una prueba técnica de polvos por el servicio técnico de PROTOOL o por una persona instruida, p. ej. verificando daños del filtro, estanqueidad al aire de la máquina y funcionamiento de los dispositivos de control.

Accesorios y piezas de recambio

Utilice solamente los cepillos suministrados con la máquina o las establecidas en las instrucciones de manejo. La utilización de otros cepillos puede afectar la seguridad.

Utilice únicamente accesorios y piezas de recambio originales de PROTOOL (véase el cap. “Accesorios”). La utilización de otras piezas puede afectar la seguridad.

Utilización reglamentaria

Uso previsto y utilización reglamentaria

Las máquinas descritas en estas instrucciones son apropiadas

- para el uso industrial, p. ej. en hoteles, escuelas, hospitales, fábricas, tiendas y oficinas

No se pueden aspirar los siguientes materiales:

- materiales calientes (cigarros ardiendo, cenizas calientes, etc.)

- líquidos combustibles, explosivos y agresivos (p. ej. gasolina, disolventes, ácidos, lejías, etc.)

- polvos combustibles y explosivos (p. ej. polvo de magnesio o aluminio, etc.)

Al desempolvar, tiene que existir un coeficiente de intercambio de aire suficiente si el aire de escape de la máquina vuelve al local que se limpia (se han de seguir al respecto las disposiciones nacionales vigentes).

El personal de manejo tiene que haber sido instruido antes del trabajo sobre

- el manejo de la máquina

- los peligros que se derivan del material a aspirar

- la eliminación de residuos del material aspirado.

VCP 700 E-L

Este espirador es apropiado para la aspiración/succión de polvos secos no combustibles, líquidos no combustibles, polvos de maderas y polvos peligrosos con valores MAK ≥ 1 mg/m

(clase de polvos L).

VCP 700 E-M

Este espirador es apropiado para la aspiración/succión de polvos secos no combustibles, líquidos no combustibles, polvos de maderas y polvos peligrosos con valores MAK ≥ 0,1 mg/m3 (clase de polvos M).

En función de la peligrosidad de los polvos a succionar o aspirar, se ha de equipar el aspirador con los correspondientes filtros: véase tabla en el apartado “Aspirar materias secas”.

Antes de la puesta en funcionamiento

Ensamblar el aspirador

Algunos accesorios se suministran colocados en el depósito y tienen que ser retirados antes de poner la máquina en funcionamiento. Para ello, tiene que retirar la parte superior del espirador. El enchufe de alimentación no se puede introducir aún en la caja de enchufe.

1. Abra las grapas de cierre y quite la pieza superior del aspirador.

2. Retire las piezas accesorias del depósito de suciedad y del embalaje.

3. Para aspirar polvos con valores MAK:

Coloque la bolsa de filtro en el depósito según las instrucciones (instrucción anexa). Para aspirar polvos no peligrosos: Coloque la bolsa de eliminación de residuos en el depósito (instrucciones anexas). ¡IMPORTANTE! Presione fuertemente el manguito del bolso del filtro contra el empalme de admisión.

4. Coloque la pieza superior del aspirador (¡teniendo cuidado de no dañar el bolso del filtro!) y cierre las grapas de cierre. ¡INDICACIÓN! Observe el asiento correcto de las grapas de cierre.

Manejo / Funcionamiento

Conexiones

Conectar la manguera de aspiración

1. Conectar la manguera de aspiración.

Para aspirar polvos secos no combustibles con valores MAK, se tiene que igualar el diámetro de la manguera de aspiración a la posición del conmutador de la máquina.

Conexión eléctrica

La tensión indicada en la placa de características tiene que coincidir con la tensión de la red de alimentación.

Page 37

1. Cuide de que el espirador se encuentre desconectado.

2. Conecte el enchufe del cable de alimentación a una caja de enchufe con toma a tierra instalada reglamentariamente.

Conexión de un aparato eléctrico

Conforme a las disposiciones, solamente pueden ser conectados aspiradores comprobados técnicamente para polvos. Absorción de potencia máxima del aparato eléctrico a conectar: véase sección “Datos técnicos”.

1. Cuide de que el aparato eléctrico a conectar

esté apagado.

2. Conecte el aparato eléctrico a la caja de enchufe en el panel de mando del aparato.

Encender el aspirador

Posición del conmutador MAN

1. Ponga el conmutador del aparato a la posición MAN.

El motor aspirador aspira.

VCP 700 E-M

El diámetro de la manguera tiene que coincidir con el ajuste del diámetro de la manguera de aspiración:

Manguera ∅

Ajuste del diámetro de

la manguera de aspiración

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Posición del conmutador AUTO

Antes de girar a la posición AUTO, se ha de cuidar de que el aparato eléctrico conectado esté apagado.

1. Ponga el conmutador del aparato en la posición AUTO. El motor aspirador arranca cuando es

encendido el aparato eléctrico conectado.

2. Después de apagar el aparato eléctrico, el espirador sigue funcionando un breve momento para que el polvo que se encuentra en la manguera de aspiración sea transportado a la bolsa de filtro.

VCP 700 E-M

El diámetro de la manguera tiene que coincidir con el ajuste del diámetro de la manguera de aspiración:

Manguera ∅

Ajuste del diámetro de

la manguera de aspiración

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Regulación de la potencia de aspiración

En la regulación de la potencia de aspiración se puede variar la velocidad de giro y, con ello, la potencia de aspiración. Ello permite una adaptación precisa de la potencia de aspiración a los diferentes cometidos.

Vigilancia del caudal

Antes de la aspiración/succión de polvos con valores MAK:

1. Controle si se cuenta con todos los filtros y si están colocados correctamente.

2. Cierre la manguera de aspiración con el motor en marcha, tras aprox. 1 s. suena una señal acústica.

Señal de aviso acústica (sólo para VCP 700 E-M)

Cuando al velocidad del aire en la manguera de aspiración baja por debajo de 20 m/s, suena, por razones de seguridad, una señal de aviso acústica; véase el apartado “Eliminación de fallos”.

Limpieza del elemento filtrante

Con el fin de garantizar un rendimiento siempre alto de la aspiración, el elemento de filtro es limpiado automáticamente durante el servicio.

En caso de darse una suciedad muy fuerte del elemento de filtro, se recomienda realizar una limpieza completa:

Después de aspirar polvos con bolsas de eliminación de residuos:

1. Desconecte el espirador.

2. Cierre la apertura de la boquilla o de la manguera de aspiración con la palma de la mano.

10 seg.

Page 38

3. Ponga el conmutador de la máquina en la posición MAN y deje que el espirador marche aprox. 10 s. con la abertura de la manguera de aspiración tapada.

Campos de aplicación y métodos de trabajo

Técnicas de trabajo

Accesorios complementarios, boquillas de aspiración y mangueras de aspiración pueden, cuando han sido instalada correctamente, intensificar el efecto de limpieza y disminuir los costes de limpieza.

La eficiencia en la limpieza se alcanza observando algunas pocas directrices, combinadas con la propia experiencia en áreas especiales. Aquí encontrará Ud. algunas indicaciones básicas.

Aspirar materias secas ¡PRECAUCIÓN! No se deben aspirar materias

combustibles.

Para aspirar polvos secos no combustibles con valores MAK, tienen que coincidir el diámetro de la manguera de aspiración con la posición del conmutador de la máquina.

Coloque siempre una bolsa de filtro de seguridad en el depósito antes de aspirar materias con valores MAK (no. de pedido, véase sección “Accesorios”).

Para aspirar polvos no peligrosos, recomendamos la utilización de una bolsa de eliminación de residuos (no. de pedido, véase sección “Accesorios”). Los residuos de material aspirado se pueden luego eliminar de forma fácil e higiénica.

El elemento filtrante está húmedo después de haber aspirado líquidos. Un elemento filtrante húmedo se obtura mucho más rápido cuando se aspiran materias secas. Por tales motivos, el elemento filtrante debe ser lavado y secado, o bien reemplazado por uno seco, antes de la aspiración de material seco.

Coloque siempre la clase de bolsa de filtro/ bolsa de eliminación de residuos adecuada a la clase de polvo (véase tabla).

Aspirar líquidos ¡PRECAUCIÓN! No está permitido aspirar líqui-

dos combustibles.

Antes de aspirar líquidos, saque siempre la bolsa de filtro/bolsa de eliminación de residuos y compruebe el funcionamiento de la limitación del nivel de agua (véase sección “Cambiar el elemento filtrante”).

Se recomienda la utilización por separado de un elemento filtrante o de un tamiz filtrante.

En caso de formación de espuma, termine inmediatamente el trabajo y vacíe el depósito.

Clase de polvo

• Polvos inofensivos

• Polvos con valores MAK ≥ 1 mg/m

y polvos de

madera

VCP 700 E-L

Bolsa de filtro/bolsa de

eliminación de residuos

Saco de eliminación de residuos No. 632 737

Bolsa de filtro No. 632 735

Manejo/eliminación

Eliminación de residuos:

1. Ejecutar una limpieza completa, véase apartado “Limpieza del elemento filtrante”

2. Eliminación de residuos, véase apartado “Vaciar la bolsa de eliminación de residuos”

Eliminación de residuos, véase apartado “Cambiar la bolsa de filtro de seguridad”

Clase de polvo

• Polvos inofensivos

• Polvos que no sean de

madera

• Polvos con valores MAK ≥ 0,1 mg/m

• Respete las disposiciones adicionales nacionales

• Polvos con valores MAK ≥ 0,1 mg/m

y polvos de

madera

VCP 700 E-M

Bolsa de filtro/bolsa de

eliminación de residuos

Saco de eliminación de residuos No. 632 737

Bolsa de filtro No. 632 735

Manejo/eliminación

Eliminación de residuos:

1. Extraer la manguera con el manguitoherramienta del útil

2. Ejecutar limpieza completa, véase apartado “Limpieza del elemento filtrante”

3. Eliminación de residuos, véase apartado “Vaciar la bolsa de eliminación de residuos”

Eliminación de residuos, véase apartado “Cambiar la bolsa de filtro de seguridad”

Page 39

Después del trabajo

Apagar el aspirador y guardarlo

1. Después de la aspiración de polvos patógenos, se tiene que aspirar por fuera el espirador.

2. Apague el espirador y saque el enchufe de red de la caja de enchufe.

3. Enrolle el cable

de conexión y engánchelo en el asidero.

4. Vacíe el depósito, limpie el espirador.

5. Después del aspirado de líquidos: Deposite por separado la pieza superior del espirador, para que el elemento filtrante pueda secarse.

6. Almacene el espirador en un recinto seco, protegido contra la utilización no autorizada.

Mantenimiento

Plan de mantenimiento

después en caso

del trabajo necesario

Cambiar la bolsa de eliminación de residuos

•

Cambiar la bolsa de filtro • Cambiar el elemento

filtrante

•

Cambiar el elemento filtrante

•

Vaciar el depósito de suciedad después de • haber aspirado líquidos

Trabajos de mantenimiento

Vaciar la bolsa de eliminación de residuos

Lleve a cabo una limpieza completa antes de cambiar la bolsa de residuos, véase el apartado “Limpieza del elemento filtrante”.

En los siguientes trabajos se ha de cuidar de que no se levante polvo innecesariamente. Lleve puesta una máscara de protección de la respiración P2.

1. Quite la parte superior del aspirador.

2. Afloje el grillete de cierre (1) y quite el anillo intermedio (2) del depósito.

3. Cierre la bolsa de desechos con la unión para cables.

4. Elimine el desecho aspirado de acuerdo con las disposiciones legales.

5. Coloque un nuevo saco de residuos en el depósito limpio siguiendo las instrucciones adjuntas.

Cambiar la bolsa de filtro de seguridad

En los siguientes trabajos se ha de cuidar de que no se levante polvo innecesariamente. Lleve puesta una máscara de protección de la respiración P2.

1. Abra las grapas de cierre y quite la pieza superior del aspirador del depósito de suciedad.

2. Saque cuidadosamente el manguito del saco del empalme de admisión.

3. Tape el man-

guito del saco con la corredera.

4. Elimine el material aspirado siguiendo las disposiciones legales sobre recogida de residuos.

5. Coloque un nuevo saco de filtro el depósito limpio siguiendo las instrucciones (impresas en la bolsa de filtro).

¡IMPORTANTE! Presione hasta el tope el manguito de la bolsa de filtro contra el empalme de admisión.

Cambiar el elemento filtrante

En los siguientes trabajos se ha de cuidar de que no se levante polvo innecesariamente. Lleve puesta una máscara de protección de la respiración P2.

1. Abra las grapas de cierre y quite la pieza superior del aspirador del depósito de suciedad. Deposítela con el elemento filtrante hacia arriba, no debiéndose poner la pieza superior del aspirador sobre

el deflector (1) ni dañar el elemento de filtro.

Page 40

2. Afloje el tirador del estribo (2) y retire el estribo.

3. Retire el disco tensor del filtro (3).

4. Enchufe una bolsa para proteger el filtro sobre el elemento de filtro.

5. Extraiga cuidadosamente el elemento de filtro y cierre con un nudo la bolsa para proteger el filtro.

6. Limpie la junta del filtro (4), verificando si está dañada y, si es necesario, cámbiela.

7. Verifique posibles daños de la grapa antiestática (5) y, si es preciso, haga que sea cambiada por el departamento de servicio técnico de PROTOOL.

8. Verifique el funcionamiento de la chapaleta de control (6) para la limpieza del filtro. Aquella tiene que poderse mover con facilidad en uno y otro sentido.

9. Limpie el tubo de nivel de llenado (7).

10. Coloque un nuevo elemento filtrante.

11. Coloque el disco tensor del filtro. Preste atención al asiento correcto.

12. Coloque el estribo y cierre el tirador del estribo.

13. Elimine el filtro usado siguiendo las disposiciones legales sobre recogida de residuos.

¡No aspire nunca sin filtro!

Vaciar el depósito de suciedad

Sólo tras haber aspirado polvos no peligrosos sin bolsa de filtro.

Posteriormente a la succión de líquidos: limpie los bordes del depósito de desechos y la junta del anillo intermedio.

1. Quite la parte superior del aspirador del compartimiento para desechos.

2. Afloje el grillete de cierre y quite el anillo intermedio.

3. Tire de la palanquilla en la agarradera hacia adelante e incline el depósito.

4. Vuelque el desecho y elimínelo de acuerdo a las disposiciones legales.

3. Afloje el dispositivo de retención (4) del depósito de desechos.

4. Coga el depósito por los soportes (5) y quítelo del bastidor

5. Eche el desecho y elíminelo de acuerdo a las disposiciones legales.

6. Coloque el depósito de dese-

chos vacío en el bastidor y ponga el dispositivo de retención (4).

Page 41

Eliminación de fallos

Fallo

El motor no funciona

El motor no funciona en funcionamiento automático

Se dispara la señal de aviso acústica (Potencia de aspiración reducida) (Sólo válido para VCP 700 E-M)

Sin potencia de aspiración alguna durante la aspiración en húmedo

El aspirador se desconecta durante la aspiración en húmedo

Fluctuaciones de la tensión

Causa

Se disparó el fusible de la caja de enchufe de conexión a la red

Reaccionó el interruptor de sobrecarga

Desgaste de las escobillas de carbón autodesconectantes

Defectuosa la herramienta eléctrica o no enchufada correctamente

Absorción de potencia por parte de la herramienta eléctrica demasiado baja

Regulación de fuerza de aspiración ajustada a baja potencia de aspiración

El diámetro de la manguera no coincide con la posición del conmutador

Obstruida la manguera de aspiración/boquilla

Llena la bolsa de filtro

Sucio el elemento filtrante

Mecanismo de limpieza completa defectuoso

Depósito lleno (el flotador obtura la abertura de aspiración)

Depósito lleno

Impedancia muy alta del suministro de tensión

Eliminación

Conectar el fusible

Apagar el aspirador y dejarlo enfriar aprox. 5 minutos. Si el aspirador no se deja encender, consulte el servicio técnico de PROTOOL

Haga cambiar las escobillas de carbón por el servicio técnico de PROTOOL

Comprobar el funcionamiento de la herramienta eléctrica, o bien introducir fuertemente el enchufe

Controle la absorción de potencia mínima P > 40 W

Regular la potencia de aspiración conforme a la sección “Regulación de la potencia de aspiración”

Hacer coincidir la posición del conmutador con el diámetro de la manguera

Limpiar la manguera de aspiración/boquilla

Véase sección “Cambiar la bolsa de filtro de seguridad”

Véase sección “Limpieza del elemento filtrante” o bien “Cambiar el elemento filtrante”

Dar parte a PROTOOL-Service

Apagar el aparato. Vaciar el depósito

Conectar el aparato en otra caja de enchufe, que quede más cerca a la caja de fusibles. No deben esperarse fluctuaciones de tensión superiores al 7 % si la impedancia está en el punto de transferencia ≤ 0,15 Ù

Page 42

Protección del medio ambiente/ Eliminación

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

Sólo para países de la UE: ¡No arroje las herramientas eléctri-

cas a la basura!

Conforme a la Directriz Europea

2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su conversión en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Garantía

Ofrecemos para nuestros aparatos una garantía por defectos de material o fabricación en virtud de las disposiciones legales específicas de cada país, pero como mínimo de 12 meses. Para los países de la UE y únicamente en caso de uso privado, el periodo de prestación de garantía es de 24 meses (se determinará por la factura o el albarán).

Quedan excluidos de la prestación de garantía los daños originados por el desgaste natural, la sobrecarga, o el uso inadecuado, o los daños ocasionados por el usuario o cualquier empleo contrario al manual de instrucciones o que ya eran conocidos en el momento de la compra.

Sólo se reconocerán reclamaciones cuando se remita el aparato sin desmontar al proveedor o a un taller de servicio al cliente autorizado de PROTOOL. Conserve el manual de instrucciones, las indicaciones de seguridad, la lista de piezas de recambio y el comprobante de compra en un lugar seguro. Por lo demás rigen las condiciones de prestación de garantía actuales del fabricante.

Nota

Debido a los constantes trabajos de investigación y desarrollo nos reservamos el derecho de realizar modificaciones respecto a los datos técnicos indicados en el presente documento.

Declaración de conformidad

Declaramos a nuestra entera responsabilidad que este producto está conforme a las normas o documentos normativos siguientes: EN 60 335-1, EN 60 335-2-69, EN 55 014-1, EN 55 014-2, EN 61 000-3-2, EN 61 000-3-3, de acuerdo con las regulaciones 73/23/CEE, 89/336/CE.

Manfred Kirchner

Page 43

Dados técnicos P

VCP 700 E-L VCP 700 E-M

Tensão de rede 230 V – 240 V 230 V Frequência de rede 50/60 Hz 50/60 Hz Fusível de rede EU – 16 A 16 A

CH/DK – 10 A

AUS – 10 A Consumo de energia 1200 W 1200 W Potência de conexão da tomada de corrente EU – 2400 W 2400 W do aparelho CH/DK – 1100 W

AUS – 1200 W Potência de conexão total EU – 3600 W 3600 W

CH/DK – 2300 W

AUS – 2400 W Débito de ar (máx.) 3600 l/min 3600 l/min Subpressão (máx.) 23 000 Pa 23 000 Pa Nível de pressão sonora das superfícies de medição a intervalos de 1 m, EN 60704-1 60 dB (A) 60 dB (A) Ruído de trabalho 57 dB (A) 57 dB (A) Cabo de conexão à rede: comprimentom 7,5 m 7,5 m

tipo EU – H05 RR-F 3G1,5 H05 RR-F 3G1,5

CH/DK – H05 RR-F 3G1,0

AUS – H05 RR-F 3G1,5 Classe de protecção I I Tipo de protecção IP X4 IP X4 Grau de desparasitagem EN 55014-1 EN 55014-1 Volume do recipientel 70 l 70 l Largura × profundidade × altura 580 × 605 × 970 mm 580 × 605 × 970 mm Peso 27 kg 27 kg

∅ mangueira Débito mínimo Subpressão correspondente na interface de aspiração de ar mangueira de aspiração/ferramenta 27 mm 690 l/min 16 300 Pa 32 mm 970 l/min 15 700 Pa 36 mm 1220 l/min 14 200 Pa 50 mm 2360 l/min 7800 Pa

Acessórios VCP 700 E-L VCP 700 E-M

Designação Enc. nº. Enc. nº.

Saco filtrante (5 unidades) 632 735 632 735 Saco de eliminação (5 unidades) 632 737 632 737 Elemento filtrante 626 437 626 437

Elementos de operação

1. Cabo

2. Suporte do tubo telescópico

3. Suporte de acessórios

4. Interruptor com regulação de intensidade de aspiração

5. Braçadeira fechável

6. Recipiente do pó

8. Conexão de entrada

9. Tomada de corrente

10. Suporte do cabo

12. Travagem do recipiente

13. Roda com travão

14. Ajustamento do diâmetro da mangueira (VCP 700 E-M)

Testes e homologações

Os aspiradores foram testados segundo IEC/EN 60335-2-69 inclusive o anexo AA. Foi constatada a satisfação de todos os requisitos impostos a aparelhos da classe de pós (L/M).

Os testes têm que ser realizados regularmente segundo as prescrições das directivas nacionais para prevenção de acidentes.

Pelo menos uma vez por ano, o fabricante ou uma pessoa instruída para o efeito deve realizar um controlo a nível técnico em relação ao pó, por exemplo, para detectar eventuais danos do filtro, para verificar a estanqueidade do aparelho e o funcionamento dos dispositivos de controlo.

Page 44

Indicações de segurança

O aparelho só pode ser usado por pessoas que foram instruídas no seu manejo e expressamente encarregues da respectiva operação.

Apesar de o aparelho ser fácil de manejar, não deve ser utilizado por crianças.

A operação do aparelho está sujeita às prescrições nacionais em vigor. Para além das instruções de operação e das regulamentações obrigatórias em vigor para a prevenção de acidentes no país de utilização, têm também que ser respeitadas as regras técnicas reconhecidas para um trabalho seguro e profissional.

Evitar quaisquer modos de trabalho que possam afectar a segurança.

Verificar frequentemente o cabo de conexão à rede para detectar eventuais danos ou sinais de desgaste.

Se o cabo de conexão à rede estiver danificado, tem que ser substituído pelo serviço de assistência técnica da PROTOOL ou por um técnico de electricidade antes de se continuar a utilizar o aparelho, para evitar perigos.

O cabo de conexão à rede só pode ser substituído por um do tipo estabelecido nas instruções de operação.

Não danificar o cabo de conexão à rede (por exemplo, passando-lhe por cima, puxando-o, esmagando-o). Tirar o cabo de conexão à rede da tomada puxando pela ficha (e não puxando o fio). Verificar se o estado do aparelho corresponde ao indicado nas prescrições. Fichas e acoplamentos de cabos de conexão à rede têm, no mínimo, que possuir protecção contra salpicos de água.

Nunca aspirar com um elemento filtrante danificado. No caso de formar-se espuma ou no caso de sair

algum líquido do aspirador, imediatamente tem que interromper o trabalho, apague o aparelho e esvazie o recipiente para as impurezas.

Limpar e verificar frequentemente a mangueira de nível para limitação do nível de água, de maneira a detectar eventuais danos.

Indicações sobre a forma de lidar com líquidos e pó (nocivo à saúde) encontram-se no capítulo “Áreas de utilização e métodos de trabalho”.

Verificar a tensão nominal do aparelho antes de o ligar à rede. Certificar-se de que a tensão indicada na placa de características corresponde à tensão da rede local.

Ao utilizar um cabo de extensão, só pode utilizar o cabo indicado pelo fabricante ou um tipo superior – vide capítulo “Dados técnicos”.

É aconselhável o aspirador ser ligado a um disjuntor de corrente de defeito. Ele interrompe a alimentação de corrente quando a corrente de derivação contra terra excede 30 mA em 30 ms ou possui um circuito de controlo da ligação à terra.

Utilizando um cabo de extensão, ter em consideração a secção mínima do cabo:

Comprimento Secção do cabom

< 16 A < 25 A

até 20 m ∅ 1,5 mm2∅ 2,5 mm

20 a 50 m ∅ 2,5 mm2∅ 4,0 mm

Dispor as peças condutoras de corrente (tomadas de corrente, fichas e acoplamentos) e assentar os cabos de extensão de maneira a manter a classe de protecção.

Nunca salpicar a parte superior do aspirador com água: perigo para pessoas, perigo de curto-circuito.

O aspirador não pode ser usado fora durante temperaturas baixas.

Respeitar a última edição das prescrições da IEC.

Tomada de corrente do aparelho

Usar a tomada de corrente do aparelho só para os fins definidos nas instruções de operação.

Antes da ligação de um aparelho à tomada de corrente do aparelho:

1. Desligar o aspirador

2. Desligar o aparelho a ser conectado. ATENÇÃO! Respeitar as instruções de operação e

as indicações de segurança nelas mencionadas dos aparelhos ligados à tomada de corrente do aparelho.

Manutenção, limpeza e reparação

Realizar apenas trabalhos de manutenção descritos nas instruções de operação.

Antes da limpeza e manutenção do aparelho, tirar sempre a ficha da tomada de rede.

Para a manutenção e limpeza, o aparelho tem que ser tratado de maneira a que não represente qualquer perigo para o pessoal de manutenção e para outras pessoas.

Na área de manutenção

- utilizar evacuação de ar filtrada obrigatória

- usar vestuário de protecção

- limpar a área de manutenção de maneira a que substâncias perigosas não passem para o ambiente.

Antes de o aparelho ser removido da área carregada de substâncias perigosas

- aspirar o exterior do aparelho, limpá-lo ou embalá-lo hermeticamente

- ao fazer isso, evitar a distribuição de pós perigosos depositados.

Ao efectuar trabalhos de manutenção e de reparação, todas as peças sujas que não tenham ficado devidamente limpas têm que ser

- embaladas em sacos impermeáveis

- eliminadas conforme as respectivas prescrições em vigor.

Pelo menos uma vez por ano, o serviço de assistência técnica da PROTOOL ou uma pessoa formada

Page 45

para o efeito tem que efectuar um controlo a nível técnico em relação ao pó, por exemplo, para detectar eventuais danos do filtro, verificar a impermeabilidade ao ar do aparelho e o funcionamento dos dispositivos de controlo.

Acessórios e peças sobressalentes

Utilizar apenas as escovas fornecidas com o aparelho ou estabelecidas nas instruções de operação. A utilização de outras escovas poderá afectar a segurança.

Utilizar apenas acessórios e peças sobressalentes originais da marca PROTOOL (vide capítulo “Acessórios”). A utilização de outras peças poderá afectar a segurança.

Utilização de acordo com as disposições

Finalidade e utilização para os fins previstos

Os aparelhos descritos nestas instruções de operação são adequados para

- o uso industrial, por exemplo, em hotéis, escolas, hospitais, fábricas, lojas, escritórios e empresas de aluguer

Os seguintes materiais não deverão ser aspirados:

- materiais quentes (cigarros incandescentes, cinza quente, etc.)

- líquidos combustíveis, explosivos, agressivos (por exemplo: gasolina, solventes, ácidos, lixívias, etc.)

- pós combustíveis, explosivos (por exemplo, pós de magnésio, de alumínio, etc.)

Ao utilizar aparelhos para eliminação de pó, é necessário haver uma taxa de ventilação suficiente no local quando o ar é evacuado do aparelho (observar as respectivas prescrições nacionais em vigor).

O pessoal operador do aparelho tem que ser informado antes do trabalho sobre

- o manejo do aparelho

- os perigos provenientes do material a aspirar

- a eliminação segura do material aspirado

VCP 700 E-L

Este aspirador é adequado para aspirar pós secos não combustíveis, líquidos, pós de madeira e pós perigosos com valores de concentração máxima no local de trabalho ≥ 1 mg/m³ (classe de pós L).

VCP 700 E-M

Este aspirador é adequado para aspirar pós secos não combustíveis, líquidos, pós de madeira e pós perigosos com valores de concentração máxima no local de trabalho ≥ 0,1 mg/m³ (classe de pós M).

O aspirador tem que ser equipado com filtros adequados ao perigo representado pelos pós a aspirar: vide tabela no capítulo “Aspirar substâncias secas”.

Antes da colocação em serviço

Montar o aspirador

Alguns acessórios são fornecidos dentro do recipiente, tendo que ser retirados antes da primeira colocação em serviço. Para isso, é preciso tirar a parte superior do aspirador. A ficha de ligação à rede ainda não pode estar numa tomada de corrente.

1. Abrir os fechos rápidos e retirar a parte superior do aspirador.

2. Retirar os acessórios do recipiente para sujidade e da embalagem.

3. Para aspirar pós com valores de concentração

máxima no local de trabalho: Colocar o saco filtrante no recipiente conforme as instruções de operação (instruções fornecidas). Para aspirar pós não perigosos: Colocar o saco de eliminação (instruções fornecidas) no recipiente. IMPORTANTE! Aplicar, fazendo pressão, a manga do saco filtrante na conexão de admissão.

4. Colocar a parte superior do aspirador e fechar os fechos rápidos. INDICAÇÃO! Observar o assento correcto dos fechos rápidos.

Operação / Serviço

Ligações

Conectar a mangueira de aspiração

1. Conectar a mangueira de aspiração.

Para se aspirar pós secos não combustíveis, com valores de concentração máxima no local de trabalho, o diâmetro da mangueira de aspiração tem que corresponder à

posição do interruptor do aparelho.

Ligação eléctrica

A tensão de serviço indicada na placa de características deverá corresponder à tensão de rede.

1. Certificar-se de que o aspirador está desligado.

2. Introduzir a ficha do cabo de conexão numa tomada de corrente de contacto de segurança correctamente instalada.

Page 46

10 seg.

Conectar o aparelho eléctrico

Conforme as disposições, só podem ser conectados geradores de pó controlados a nível técnico em relação ao pó. Consumo de energia máximo do aparelho eléctrico a ser conectado: vide capítulo “Dados técnicos”.

1. Certificar-se de que o aparelho eléctrico está

desligado.

2. Conectar o aparelho eléctrico à tomada de corrente do aparelho no painel de comando.

Ligar o aspirador

Posição de interruptor MAN

1. Pôr o interruptor do aparelho na posição MAN.

O motor de aspiração entra em funcionamento.

VCP 700 E-M

O diâmetro da mangueira tem que corresponder à regulação do diâmetro da mangueira de aspiração:

Mangueira ∅Regulação do diâmetro da mangueira

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Posição de interruptor AUTO

Antes de rodar o interruptor do aparelho para a posição AUTO, certificar-se de que o aparelho eléctrico conectado está desligado.

1. Pôr o interruptor do aparelho na posição AUTO. O motor de aspiração arranca ao

ligar-se o aparelho eléctrico conectado.

2. Depois de desligado o aparelho eléctrico, o aspirador funciona ainda breves instantes para o pó que ficou na mangueira de aspiração ser encaminhado para o saco filtrante.

VCP 700 E-M

O diâmetro da mangueira tem que corresponder à regulação do diâmetro da mangueira de aspiração:

Mangueira ∅Regulação do diâmetro da mangueira

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Regulação da potência de aspiração

Com o dispositivo de regulação da potência de aspiração pode ajustarse a velocidade e, assim, a potência de aspiração. Isso permite uma adaptação exacta da potência de aspiração às diversas tarefas de aspiração.

Controlo do débito

Antes de aspirar pós com valores de concentração máxima no local de trabalho:

1. Verificar se o aparelho possui todos os filtros e se eles estão correctamente aplicados.

2. Com o motor a trabalhar, manter a mangueira de aspiração tapada. Após cerca de 1 segundo soa um sinal acústico de aviso.

Sinal acústico de aviso (só VCP 700 E-M)

Se a velocidade do ar na mangueira de aspiração descer abaixo de 20 m/s, faz-se ouvir um sinal acústico de aviso por motivos de segurança, vide capítulo “Eliminação de falhas”.

Limpar o elemento filtrante

Para garantir uma potência de aspiração elevada constante, o elemento filtrante é limpo automaticamente durante o funcionamento.

No caso de extrema sujidade do elemento filtrante, recomendamos uma limpeza completa:

Após aspirar pós com o saco de eliminação:

1. Desligar o aspirador.

2. Tapar a abertura do bocal ou da mangueira de aspiração com a palma da mão.

3. Pôr o interruptor do aparelho na posição MAN e deixar o aspirador trabalhar durante cerca de 10 segundos com a abertura da mangueira de aspiração tapada.

Page 47

Áreas de utilização e métodos de trabalho

Técnicas de trabalho

Acessórios adicionais, bocais e mangueiras de aspiração podem aumentar o efeito de limpeza e diminuir o respectivo esforço se forem correctamente utilizados.

Pode conseguir-se uma limpeza eficaz observandose algumas regras e combinando-as com a própria experiência em áreas especiais.

Aqui encontram-se algumas indicações básicas.

Aspirar substâncias secas CUIDADO! Substâncias combustíveis não devem

ser aspiradas.

Para se aspirar substâncias secas não combustíveis, com valores de concentração máxima no local de trabalho, o diâmetro da mangueira de aspiração tem que corresponder à posição do interruptor do aparelho.

Antes de se aspirar substâncias secas com valores de concentração máxima no local de trabalho, tem que pôr-se um saco filtrante de segurança no recipiente. Enc. nº. vide capítulo “Acessórios”.

Para se aspirar pós não perigosos recomendamos utilizar-se um saco de eliminação. Enc. nº. vide capítulo “Acessórios”. Com ele, o material aspirado pode ser eliminado de forma simples e higiénica.

Depois de aspirar líquidos, o elemento filtrante fica húmido. Um elemento filtrante húmido entope mais depressa ao aspirarem-se substâncias secas. Por isso, antes de se aspirar substâncias secas, é necessário lavar e secar o elemento filtrante ou substituílo por um que esteja seco.

Utilizar sempre o saco filtrante/saco de eliminação adequado ao tipo de pó (vide tabela).

Aspirar líquidos CUIDADO! Líquidos combustíveis não devem

ser aspirados.

Antes de se aspirar líquidos, o saco filtrante/saco de eliminação tem que ser removido e é necessário controlar o funcionamento do dispositivo de limitação do nível de água (vide capítulo “Trocar o elemento filtrante”).

Recomendamos utilizar um elemento filtrante ou peneira separado.

Se começar a surgir espuma, parar imediatamente o trabalho e esvaziar o recipiente.

Tipo de pó

• Pó não perigoso

• Pó com valores de concentração máxima no local de trabalho ≥ 1 mg/m³ e pó de madeira

VCP 700 E-L

Saco filtrante/

Saco de eliminação

Saco de eliminação Nº. 632 737

Saco filtrante Nº. 632 735

Manejo/Eliminação

Eliminação:

1. Realizar a limpeza completa, vide capítulo “Limpar o elemento filtrante”

2. Eliminação vide capítulo “Trocar o saco de eliminação”

Eliminação vide capítulo “Trocar o saco filtrante”

Tipo de pó

• Pó não perigoso

• Pó que não de madeira

• Pó com valores de concentração máxima no local de trabalho ≥ 0,1 mg/m³

• Respeitar as disposições nacionais adicionais

• Pó com valores de concentração máxima no local de trabalho ≥ 0,1 mg/m³ e pó de madeira

VCP 700 E-M

Saco filtrante/

Saco de eliminação

Saco de eliminação Nº. 632 737

Saco filtrante Nº. 632 735

Manejo/Eliminação

Eliminação:

1. Tirar a mangueira com manga para ferramentas da ferramenta

2. Realizar a limpeza completa, vide capítulo “Limpar o elemento filtrante”

3. Eliminação vide capítulo “Trocar o saco de eliminação”

Eliminação vide capítulo “Trocar o saco filtrante”

Page 48

Após o trabalho

Desligar e guardar o aspirador

1. Depois de aspirar pós nocivos para a saúde, o aspirador tem que ser aspirado por fora.

2. Desligar o aspirador e tirar a ficha de ligação à rede da tomada.

3. Enrolar o cabo de conexão e

pendurá-lo na pega.

4. Esvaziar o recipiente, limpar o aspirador.

5. Depois de aspirar líquidos: Pousar a parte superior do aspirador à parte, para o elemento filtrante poder secar.

6. Guardar o aspirador num local seco, protegido contra a utilização por pessoas não autorizadas.

Manutenção

Plano de manutenção

Após o Quando

trabalho necessário Trocar o saco de eliminação • Trocar o saco filtrante • Trocar o elemento filtrante • Trocar o elemento filtrante • Esvaziar o recipiente para

sujidade depois de aspirar • líquidos

Trabalhos de manutenção

Trocar o saco de eliminação

Realizar uma limpeza completa antes de mudar o saco de eliminação, vide capítulo “Limpar o elemento filtrante”.

Ao efectuar os trabalhos que a seguir se indicam, ter o cuidado de não levantar pó desnecessariamente. Usar uma máscara de protecção respiratória P2.

1. Remover a parte superior do aspirador.

2. Desapertar a braçadeira fechável (1) e extrair o anel intermediário do recipiente (2).

3. Fechar o saco de pó com a conexão de cabo.

4. Liquidar o pó aspirado de acordo com os regulamentos legais.

5. Colocar novo saco de eliminação no recipiente limpo conforme as instruções fornecidas.

Trocar o saco filtrante

Ao efectuar os trabalhos que a seguir se indicam, ter o cuidado de não levantar pó desnecessariamente. Usar uma máscara de protecção respiratória P2.

1. Abrir os fechos rápidos e retirar a parte superior do aspirador de cima do recipiente para sujidade.

2. Retirar cuidadosamente a manga do saco filtrante da conexão de admissão.

3. Fechar a manga do saco filtrante com o fecho.

4. Eliminar o saco filtrante conforme as disposições legais.

5. Colocar novo saco filtrante no recipiente limpo conforme as instruções (impressão no saco filtrante).

IMPORTANTE! Premir a manga do saco filtrante até encostar na conexão de admissão.

Trocar o elemento filtrante

Ao efectuar os trabalhos que a seguir se indicam, ter o cuidado de não levantar pó desnecessariamente. Usar uma máscara de protecção respiratória P2.

1. Abrir os fechos rápidos e retirar a parte superior do aspirador de cima do reci

piente para sujidade. Depositá-la com o elemento filtrante para cima, sem a apoiar na placa protectora (1) e

sem danificar o elemento filtrante.

2. Abrir o dispositivo de fixação da pega (2) e retirá-la.

3. Retirar o disco tensor do filtro (3).

Page 49

4. Tapar o elemento filtrante pondo por cima dele o saco de protecção do filtro.

5. Retirar cuidadosamente o elemento filtrante e fechar o saco de protecção do filtro dando-lhe um nó.

6. Limpar a vedação filtrante (4), verificar se possui eventuais danos e, caso necessário, substituí-la.

7. Verificar se o fecho antiestático (5) possui eventuais danos e, caso necessário, encarregar o serviço de assistência técnica da PROTOOL de o substituir.

8. Verificar o funcionamento da válvula de comando (6) para limpeza do filtro: a válvula de comando tem que mover-se facilmente.

9. Limpar a mangueira de nível (7).

10. Colocar novo elemento filtrante.

11. Colocar o disco tensor do filtro. Certificar-se de que a posição está correcta.

12. Colocar a pega e fechar o respectivo dispositivo de fixação.

13. Eliminar o elemento filtrante gasto conforme as disposições legais.

Nunca aspirar sem filtro!

Esvaziar o recipiente para sujidade

Só após aspirar pós não perigosos sem saco filtrante.

Depois de aspirar líquidos, limpar as bordas do recipiente do pó e a vedação do anel intermediário.

1. Remover a parte superior do aspirador do recipiente do pó.

2. Desapertar as braçadeiras fecháveis e retirar o anel intermediário.

3. Puxar a alavanca do cabo para cima e inclinar o recipiente.

4. Esvaziar o reci

piente e liquidar o pó de acordo com os regulamentos legais.

3. Desapertar a travagem (4) do recipiente do pó.

4. Pegar os cabos (5) do recipiente e retirar o recipiente do chassis.

5. Esvaziar o recipiente e liquidar o pó de acordo com os regulamentos legais.

6. Recolocar o recipiente vazio no chassis e travar (4).

Protecção do meio-ambiente/ Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.

Só países da União Europeia: Não deitar ferramentas eléctricas no

lixo doméstico!

De acordo com a directiva européia

2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Page 50

Eliminação de falhas

Falha

O motor não funciona

O motor não trabalha em modo de funcionamento automático

Activação do sinal acústico de aviso (potência de aspiração reduzida) (só no caso do VCP 700 E-M)

Não há potência de aspiração ao aspirar líquidos

O aspirador desliga-se ao aspirar líquidos

Flutuações de tensão

Causa

O fusível da tomada de conexão à rede disparou

A protecção contra sobrecarga foi activada

A escova de carvão de desligamento automático está gasta

Ferramenta eléctrica defeituosa ou mal encaixada

A absorção de energia da ferramenta eléctrica é demasiado baixa

O diâmetro da mangueira não corresponde à posição do interruptor

Mangueira de aspiração/bocal entupido

Saco filtrante

Elemento filtrante sujo

Mecanismo de limpeza avariado

Recipiente cheio (o flutuador tapa a abertura de aspiração)

Recipiente cheio

Impedância de alimentação de tensão demasiado alta

Eliminação

Accionar o fusível de rede

Desligar o aspirador, deixá-lo arrefecer durante cerca de 5 minutos. Se não for possível ligar novamente o aspirador, contactar o serviço de assistência técnica da PROTOOL

Encarregar o serviço de assistência técnica da PROTOOL de substituir a escova de carvão

Controlar o funcionamento da ferramenta eléctrica ou encaixar bem a ficha

Observar uma absorção de energia mínima de P > 40 W

Ajustar a potência de aspiração conforme indicado no capítulo “Regulação da potência de aspiração”

O diâmetro da mangueira tem que corresponder à posição do interruptor

Limpar a mangueira de aspiração/o bocal

Vide capítulo “Trocar o saco filtrante”

Vide capítulo “Limpar o elemento filtrante” ou “Trocar o elemento filtrante”

Contactar o serviço de assistência técnica da PROTOOL

Desligar o aparelho. Esvaziar o recipiente

Ligar o aparelho a outra tomada de corrente mais perto da caixa de fusíveis. Não é provável haver flutuações de tensão superiores a 7% se a impedância no ponto de alimentação for ≤ 0,15 Ù

Page 51

A garantia

Os nossos aparelhos estão ao abrigo de prestação de garantia referente a defeitos do material ou de fabrico de acordo com as regulamentações nacionalmente legisladas, todavia no mínimo 12 meses. Dentro do espaço dos estados da EU o período de prestação de garantia é de 24 meses (prova através de factura ou recibo de entrega) sendo os aparelhos utilizado sem exclusivo para fins particulares).

Danos que se devem em especial ao desgaste natural, sobrecarga, utilização incorrecta ou danos por culpa do utilizador ou qualquer outra utilização que não respeite o manual de instruções ou conhecidos aquando da aquisição, estão excluídos da prestação de garantia.

Reclamações só podem ser reconhecidas caso o aparelho seja remetido todo montado (completo) ao fornecedor ou a um serviço de assistência ao cliente PROTOOL autorizado. O manual de instruções, instruções de segurança, lista de peças de substituição e comprovativo de compra devem ser bem guardados. São válidas, de resto, as actuais condições de prestação de garantia do fabricante.

Nota

Devido aos trabalhos de investigação e desenvolvimento permanentes, reserva-se o direito às alterações das instruções técnicas aqui produzidas.

A declaração da conformidade

Declaramos à nossa própria responsabilidade que este produto é fabricado conforme as seguintes normas ou documentos normativos checos: EN 60 335-1, EN 60 335-2-69, EN 55 014-1, EN 55 014-2, EN 61 000-3-2, EN 61 000-3-3 e conforme decretolei 73/23/EEC e 89/336/EC.

Manfred Kirchner

Page 52

Dati tecnici I

VCP 700 E-L VCP 700 E-M

Tensione di rete 230 V – 240 V 230 V Frequenza di rete 50/60 Hz 50/60 Hz

Fusibili di rete EU – 16 A 16 A

CH/DK – 10 A AUS – 10 A

Valore di potenza assorbita 1200 W 1200 W Potenza allacciata della presa dell’appar. EU – 2400 W 2400 W

CH/DK – 1100 W AUS – 1200 W

Totale potenza allacciata EU – 3600 W 3600 W

CH/DK – 2300 W AUS – 2400 W

Volume portata aria 3600 l/min 3600 l/min Depressione (max.) 23 000 Pa 23 000 Pa Superficie di misura livello pressione acustica a 1 m di distanza EN 60704-1 60 dB (A) 60 dB (A) Rumorosità di funzionamento 57 dB (A) 57 dB (A) Filo collegamento rete: lunghezza 7,5 m 7,5 m

tipo EU – H05 RR-F 3G1,5 H05 RR-F 3G1,5

CH/DK – H05 RR-F 3G1,0 AUS – H05 RR-F 3G1,5

Categoria di protezione I I Tipo di protezione IP X4 IP X4 Grado di schermatura EN 55014-1 EN 55014-1 Volume contenitore 70 l 70 l Larghezza × profondità × altezza 580 × 605 × 970 mm 580 × 605 × 970 mm Peso 27 kg 27 kg

Tubo di Flusso volumetrico Depressione abbinata all’interfaccia aspirazione – ∅ aria minimo tubo di aspirazione/attrezzo 27 mm 690 l/min 16 300 Pa 32 mm 970 l/min 15 700 Pa 36 mm 1220 l/min 14 200 Pa 50 mm 2360 l/min 7800 Pa

Accessori VCP 700 E-L VCP 700 E-M

Denominazione Nr. di ordin. Nr. di ordin.

Sacchetto a filtro (5 pezzi) 632 735 632 735 Sacchetto di smaltimento (5 pezzi) 632 737 632 737 Elemento filtrante 626 437 626 437

Elementi di comando

1. Maniglia

2. Supporto del tubo di prolungamento

3. Supporto degli accessori

4. Interruttore con il regolamento della forza d’aspirazione

5. La fibbia di chiusura

6. Recipiente dei rifiuti

8. Raccordo d’entrata

9. Presa

10. Supporto del cavo

12. L’arresto del recipiente

13. La ruota con il freno

14. Regolazione del diametro del tubo (VCP 700 E-M)

Collaudi e omologazioni

Gli aspiratori vengono collaudati secondo l’IEC/EN 60335-2-69 in concomitanza con l’appendice AA. E’ stato constatato l’adempimento di tutte le esigenze poste all’apperecchio per categoria di polvere (L/M).

Collaudi elettrotecnici devono avvenire ad intervalli regolari secondo la normativa nazionale sulla prevenzione di infortuni.

Come minimo una volta all’anno da parte del costruttore o di una persona da questi istruita si deve operare una revisione tecnica, per es. in merito a danni al filtro, ermeticità dell’apparecchio, funzione dei dispositivi di controllo.

Page 53

Indicazioni di sicurezza

L’aspiratore può venir azionato solo da quelle persone, che siano state istruite al suo trattamento e quindi espressamante incaricate al suo uso.

Quantunque l’apparecchio sia semplice da maneggiare, esso non è adatto per mani infantili.

L’azionamento dell’aspiratore soggiace alle determinazioni nazionali in vigore. Oltre alle istruzioni sull’uso e alle regolamentazioni vincolanti in vigore nel Paese d’impiego per la prevenzione di infortuni, sono da osservarsi anche le riconosciute regole tecniche del ramo per un lavoro sicuro e appropriato.

E’ da tralasciarsi ogni modo di lavoro di dubbia sicurezza tecnica.

Controllare regolarmente il conduttore di collegamento alla rete in merito a danneggiamenti quali per es. screpolature o segni di invecchiamento.

Qualora il conduttore di collegamento alla rete dovesse essere danneggiato, prima di un ulteriore uso dell’apparecchio esso dovrà venir sostituito dal servizio della PROTOOL oppure da un elettricista, onde evitare evenutali pericoli.

Sostituire il conduttore di collegamento alla rete solo con tipi determinati nelle istruzioni per l’uso.

Non danneggiare il conduttore di collegamento alla rete (per es. passandovi sopra, strappandolo, schiacciandolo). Staccare solo direttamente con la spina il conduttore di collegamento alla rete (senza strapparlo, tirando con il filo stesso). Controllare l’apparecchio in merito alle condizioni prescritte, sia le spine che le connessioni devono avere come minimo una protezione contro gli spruzzi d’acqua.

Non aspirare mai con elemento filtrante danneggiato. Nel caso che incomincia crearsi la schiuma o

dall’aspirapolvere fuoriesce il liquido, interrompete immediatamente il lavoro, spegnete l’apparecchio e svuotate il serbatoio delle impurità.

Ripulire e controllare regolarmente in merito a danneggiamenti il tubo per livello di pieno per la limitazione del livello dell’acqua.

Indicazioni inerenti il trattamento di liquidi e polvere (nociva alla salute) sono riportate al capitolo “Campi d’impiego e metodi operativi”.

Esaminare la tensione nominale dell’apparecchio, prima di collegarlo alla rete. Accertarsi, che la tensione indicata sulla targhetta di tipo corrisponda alla tensione della rete locale.

Nell’impiego di un conduttore di prolunga o nella sostituzione del filo di collegamento alla rete è permesso impiegare solo l’esecuzione indicata dal costruttore oppure un’esecuzione superiore (vedi capoverso “Dati tecnici”).

Si raccomanda, che l’alimentazione di corrente dell’apparecchio venga eseguita tramite un interruttore di corrente di guasto. Esso interromperà l’alimentazione di corrente o quando la corrente di scarico a terra superi i 30 mA per 30 ms oppure quando è dotato di un circuito di controllo della corrente a massa.

Nell’impiego di un conduttore di prolunga osservarne la sezione minima dello stesso:

Lunghezza Sezione del filo

< 16 A < 25 A

fino a 20 m ∅ 1,5 mm2∅ 2,5 mm

da 20 a 50 m ∅ 2,5 mm2∅ 4,0 mm

Scegliere la disposizione delle parti sotto corrente (prese, spine e connessioni) e la sistemazione del filo di prolunga in maniera tale, che la categoria di protezione rimanga invariata.

Mai spruzzare con acqua la parte superiore dell’aspiratore. Pericolo per le persone, pericolo di cortocircuito.

L’aspirapolvere non si deve utilizzare fuori, alle temperature basse.

E’ da osservarsi l’ultima edizione delle determinazioni IEC.

Presa di corrente sull’apparecchio

Far uso della presa di corrente sull’apparecchio solo per gli scopi determinati dalle istruzioni sull’uso.

Prima dell’inserimento di un apparecchio nella presa: 1º Spegnere l’aspiratore 2º Spegnere l’apparecchio da collegarsi

ATTENZIONE! Per gli apparecchi collegati alla presa dell’aspiratore sono da osservarsi le loro istruzioni per l’uso e le indicazioni di sicurezza ivi contenute.

Manutenzione, pulizia e riparazione

Eseguire solo quei lavori di manutenzione che sono descritti nelle istruzioni sull’uso. Prima della pulizia e manutenzione dell’aspiratore staccare tassativamente la spina di rete.

Per la manutenzione e pulizia l’apparecchio deve venir trattato in modo tale, da non provocare pericoli per il personale addetto alla manutenzione e per altre persone.

Sul luogo della manutenzione

- far uso di un’areazione forzata con filtro

- indossare indumenti di protezione

- ripulire il luogo della manutenzione in modo tale da impedire che sostanze pericolose si disperdano nei dintorni.

Prima di portar via l’apparecchio dal luogo inquinato da sostanze pericolose

- aspirare l’esterno dell’apparecchio, passarvi su uno strofinaccio oppure imballarlo ermeticamente

- con ciò evitare lo spargimento di pericolosi depositi di polvere.

Nei lavori di manutenzione e di riparazione tutti quei pezzi inquinati che non si siano potuti ripulire in modo soddisfacente, devono

- venir impaccati in sacchetti ermetici

- venir smaltiti in armonia con le prescrizioni di smaltimento in vigore.

Come minimo una volta all’anno si impone una revisione tecnica inerente la polvere fatta eseguire dal servizio della PROTOOL o da una persona

Page 54

competente, per es. in merito a danni al filtro, alla tenuta pneumatica dell’apparecchio e alla funzionalità dei dispositivi di controllo.

Accessori e pezzi di ricambio

Impiegare solo le spazzole fornite assieme all’apparecchio o quelle determinate nelle istruzioni per l’uso. L’impiego di pazzole diverse può compromettere la sicurezza.

Impiegare esclusivamente accessori/pezzi di ricambio originali della PROTOOL (vedi capitolo “Accessori”). L’impiego di pezzi diversi può compromettere la sicurezza.

Uso conforme alle norme

Scopo dell’uso e impiego finalizzato

Gli apparecchi descritti nelle presenti istruzioni per l’uso sono adatti

- per l’uso professionale, per es. negli hotel, scuole, ospedali, fabbriche, negozi, uffici e noleggi.

Non è permessa l’aspirazione dei seguenti materiali:

- materiali incandescenti (cicche di sigarette accese, cenere calda)

- liquidi infiammabili, esplosivi e aggressivi (per es. benzina, diluenti, acidi, soluzioni etc.)

- polveri infiammabili ed esplosive (per es. polvere di magnesio, di alluminuio etc.).

Nell’eliminazione della polvere deve essere presente nel locale una sufficiente rata di areazione, quando l’aria di scarico dell’apparecchio faccia ritorno nel locale stesso (a ciò si osservino le determinazioni nazionali in vigore nel proprio Paese).

Il personale operante all’apparecchio, prima del lavoro, deve venir informato

- sul trattamento dell’apparecchio

- sui pericoli provenienti dai materiali da aspirarsi

- sul sicuro smaltimento del materiale aspirato.

VCP 700 E-L

Questo aspiratore è adatto per l’aspirazione di polveri secche e non infiammabili, di liquidi, di polveri di legno e di polveri pericolose con valori MAK (MAK = Massima Concentrazione sul Posto di lavoro) ≥ 1 mg/m³ (categoria di polvere L).

VCP 700 E-M

A seconda della pericolistà delle polveri da aspirarsi si dovrà equipaggiare l’aspiratore con filtri corrispondenti: vedi tabella al capitolo “Aspirazione di sostanze secche”.

Prima della messa in funzione

Assemblaggio dell’aspiratore

Alcuni componenti di accessorio si trovano alla fornitura nel contenitore e dovranno quindi venir tolti prima della messa in funzione iniziale. A tale scopo si dovrà togliere la parte superiore dell’aspiratore. Ancora non va inserita la spina di rete in un presa di corrente.

1º Aprire il gancio

di chiusura e togliere la parte superiore dell’aspiratore.

2º Togliere gli

accessori dal contenitore dello sporco e dalla confezione.

3º Per l’aspirazione

di polveri con valori MAK: inserire il sacchetto a filtro secondo le istruzioni (esse sono allegate) nel contenitore. Per l’aspirazione di polveri innocue: inserire il sacchetto di smaltimento (istruzioni allegate) nel contenitore. IMPORTANTE! Premendo con forza applicare il manicotto del sacchetto di smaltimento sul raccordo d’entrata.

4º Rimettere su la parte superiore dell’aspiratore,

chiudendo quindi l’apposito gancio. AVVERTENZA! Osservare la giusta posizione del gancio di chiusura.

Comandi / Funzionamento

Collegamenti

Collegamento del tubo di aspirazione

1º Attaccare il tubo

di aspirazione.

Per l’aspirazione di polveri asciutte, non infiammabili con valori MAK il diametro del tubo di aspirazione deve venir adattato alla posizione del commutatore dell’apparecchio.

Collegamento elettrico

La tensione di lavoro riportata sulla targhetta di tipo deve corrispondere a quella di rete.

1º Fare attenzione che l’aspiratore sia spento. 2º Inserire la spina del conduttore di collegamento

in una presa con contatto di protezione di corrente di guasto secondo le prescrizioni.

Page 55

Collegamento dell’apparecchio elettrico

Secondo le determinazioni possono venir collegati solamente generatori di polvere collaudati in tale tecnica. Per l’assorbimento di potenza massimo dell’apparecchio elettrico da collegarsi: vedi capoverso “Dati tecnici”.

1º Fare attenzione che l’apparecchio elettrico sia

spento.

2º Collegare l’apparecchio elettrico alla presa dell’-

aspiratore sul quadro di comando.

Accendere l’aspiratore

Posizione dell’interruttore MAN

1º Mettere l’inter-

ruttore dell’apparecchio sulla posizione MAN.

Si avvia il motore di aspirazione.

VCP 700 E-M

Il diametro del tubo deve concordare con il diametro di regolazione del tubo di aspirazione:

Tubo ∅ Regolazione del diametro del tubo

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Posizione dell’interruttore AUTO

Prima di commutare sulla posizione dell’interruttore AUTO, fare attenzione, che l’apparecchio elettrico collegato sia spento.

1º Commutare

l’interruttore dell’apparecchio sulla posizione

AUTO. Il motore di aspirazione si avvierà all’accensione dell’apparecchio elettrico collegato.

2º Dopo lo spegnimento dell’apparecchio elettrico

l’aspiratore continuerà a girare ancora per qualche breve momento, affinché venga condotta nel sacchetto a filtro la polvere che si trova ancora nel tubo di aspirazione.

VCP 700 E-M

Il diametro del tubo deve concordare con il diametro di regolazione del tubo di aspirazione:

Tubo ∅ Regolazione del diametro del tubo

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Regolazione della potenza di aspirazione

Con la regolazione della potenza di aspirazione si può variare il regime di giri e con esso la potenza di aspirazione. Ciò permette un preciso adattamento della potenza ai diversi compiti di aspirazione.

Verifica del controllo del volume di flusso

Prima dell’aspirazione di polveri con valori MAK: 1º Verificare se tutti i filtri siano presenti e applicati

dovutamente.

2º A motore in funzionamento tenere chiuso il tubo

di aspirazione, dopo circa 1 secondo si udirà un segnale di allarme acustico.

Segnale di allarme acustico (solo VCP 700 E-M)

Se la velocità dell’aria nel tubo di aspirazione scende sotto i 20 m/s, per motivi di sicurezza si fa sentire un segnale di allarme acustico, vedi capoverso “Eliminazione di disfunzioni”.

Pulizia dell’elemento filtrante

Onde garantire una prestazione di aspirazione costantemente elevata, l’elemento filtrante viene ripulito automaticamente durante il funzionamento.

Ad un imbrattamento estremamente elevato dell’elemento filtrante si consiglia una ripulitura integrale:

Dopo l’aspirazione di polversi con il sacco di smaltimento:

1º Spegnere l’aspiratore. 2º Con il palmo della mano tappare l’apertura della

bocchetta o del tubo d’aspirazione.

3º Commutare l’interruttore dell’apparecchio sulla

posizione MAN, lasciando girare l’aspiratore per ca. 10 secondi con l’apertura del tubo di aspirazione tappata.

10 sec.

Page 56

Campi d’impiego e metodi operativi

Tecniche operative

Accessori complementari, bocchette e tubi di aspirazione possono, se correttamente impiegati, aumentare l’azione di pulizia, riducendo il volume di lavoro.

Una pulizia attiva si ottiene mediante l’applicazione di alcune poche direttive in combinazione con le vostre personali esperienze in settori speciali.

Qui sono esposte alcune indicazioni basilari.

Aspirazione di sostanze secche ATTENZIONE! Non è permesso aspirare

sostanze infiammabili.

Per l’aspirazione di polveri secche e non infiammabili con valori MAK si deve adattare prima il diametro del tubo di aspirazione alla posizione del commutatore dell’apparecchio.

Prima dell’aspirazione di sostante secche con valori MAK si deve inserire sempre nel contenitore un sacchetto a filtro. Per Nr. di ordinazione vedi capoverso “Accessori”.

Per l’aspirazione di polveri innocue si consiglia l’impiego di un sacchetto di smaltimento. Per Nr. di ordinazione vedi il capoverso “Accessori”. Quindi il materiale aspirato potrà venir smaltito in modo semplice ed igienico.

Dopo l’aspirazione di liquidi l’elemento filtrante sarà inumidito. Un elemento filtrante umido si intasa più rapidamente, qualora vengano aspirate sostanze asciutte. Per tale ragione si dovrebbe lavare ed asciugare l’elemento filtrante prima dell’aspirazione a secco oppure sostituirlo con uno asciutto.

Inserire sempre un sacco a filtro/sacco di smaltimento adatto al genere di polvere (vedi tabella).

Aspirazione di liquidi ATTENZIONE! Non è permessa l’aspirazione di

liquidi infiammabili.

Prima dell’aspirazione di liquidi si deve togliere immancabilmente il sacchetto a filtro/di smaltimentoe controllare la funzione della limitazione di livello dell’acqua (vedi capoverso “Sostituzione dell’elemento filtrante”).

Si raccomanda l’impiego di un elemento filtrante separato o di un setaccio di filtro.

Ad una formazione di schiuma terminare immediatamente il lavoro e svuotare il contenitore.

Genere di polvere

• Polvere innocua

• Polvere con valori MAK ≥ 1 mg/m³ e polvere di legno

VCP 700 E-L

Sacco a filtro/

Sacco di smaltimento

Sacco di smaltimento Nr. 632 737

Sacco a filtro Nr. 632 735

Trattamento/Smaltimento

Smaltimento: 1º Eseguire pulizia integrale, vedi capitolo

“Pulizia dell’elemento filtrante”

2º Smaltimento vedi capitolo “Sostituzione

del sacchetto di smaltimento”

Smaltimento vedi capitolo “Sostituzione del sacco a filtro”

Genere di polvere

• Polvere innocua

• Non polvere di legno

• Polvere con valori MAK (Massima concentrazione sul posto di lavoro)

≥ 0,1 mg/m³

• Osservare le determinazioni nazionali supplementari

• Polvere con valori MAK ≥ 0,1 mg/m³ e polvere di legno

VCP 700 E-M

Sacco a filtro/

Sacco di smaltimento

Sacco di smaltimento Nr. 632 737

Sacco a filtro Nr. 632 735

Trattamento/Smaltimento

Smaltimento: 1º Sfilare il tubo con l’attrezzo a manicotto

dall’attrezzo

2º Eseguire pulizia integrale, vedi capitolo

“Pulizia dell’elemento filtrante”

3º Smaltimento vedi capitolo “Sostituzione

del sacchetto di smaltimento”

Smaltimento vedi capitolo “Sostituzione del sacco a filtro”

Page 57

Dopo il lavoro

Spegnere l’aspiratore e metterlo a deposito

1º Dopo l’aspira-

zione di polveri nocive alla salute si dovrà aspirare esternamente l’aspiratore.

2º Spegnere l’aspi-

ratore e staccare la spina dalla presa di corrente.

3º Riavvolgere il filo

di collegamento,

appendendolo quindi all’apposito gancio. 4º Svuotare il contenitore, ripulire l’aspiratore. 5º Dopo l’aspirazione di liquidi: deporre separata-

mente la parte superiore dell’aspiratore, in modo

che possa asciugarsi l’elemento filtrante. 6º Mettere a deposito l’aspiratore in luogo asciutto,

protetto contro l’uso di non addetti.

Manutenzione

Piano di manutenzione

Dopo il Alla

lavoro necessità

Sostituzione del sacchetto di smaltimento

•

Sostituzione del sacchetto a filtro

•

Sostituzione dell’elemento filtrante

•

Sostituzione dell’elemento filtrante

•

Svuotare il contenitore dello sporco dopo l’aspi- • razione di liquidi

Lavori di manutenzione

Sostituzione del sacchetto di smaltimento

Eseguire una pulizia integrale prima di sostituire il sacco di smaltimento, vedi capitolo “Pulizia dell’elemento filtrante”.

Nei seguenti lavori far attenzione, che non venga sollevata inutilmente della polvere.

Portare maschera protettiva P2. 1º Estraete la parte superiore dell’aspirapolvere. 2º Allentate la fibbia di chiusura (1) ed estraete dal

recipiente l’anello intermedio (2).

3º Il sacchetto dei rifiuti chiudete tramite il raccordo

del cavo.

4º I rifiuti aspirati eliminate conforme alle

prescrizioni di legge.

5º Mettere un nuovo sacchetto di smaltimento nel

contenitore ripulito.

Sostituzione del sacco a filtro

Nei seguenti lavori far attenzione, che non

venga sollevata inutilmente della polvere.

Portare maschera protettiva P2.

1º Aprire i ganci di

chiusura e togliere la parte superiore dell’aspiratore dal contenitore dello sporco.

2º Con cautela

cavar via il manicotto del sacchetto di smaltimento (1) dal raccordo d’entrata.

3º Chiudere con il cursore il bocchetto del sacco a

filtro.

4º Smaltire il materiale aspirato secondo le determi-

nazioni di legge.

5º Mettere un nuovo sacchetto a filtro nel conteni-

tore ripulito secondo le istruzioni (stampate sul sacchetto a filtro).

IMPORTANTE! Premere su a forza il manicotto del sacchetto sul raccordo d’entrata.

Sostituzione dell’elemento filtrante

Nei seguenti lavori far attenzione, che non

venga sollevata inutilmente della polvere.

Portare maschera protettiva P2.

1º Togliere la parte

superiore dell’aspiratore dal contenitore dello sporco, adagiandola quindi con l’elemento filtrante verso l’alto, con ciò non apoggiare la parte superiore dell’aspiratore sulla protezione

(1) e nemmeno danneggiare l’elemento filtrante.

Page 58

2º Allentare la vite

(2), aprire la maniglia a staffa e togliere la staffa.

3º Togliere il disco

di blocco del filtro (3).

4º Risvoltare oltre

l’elemento filtrante il sacchetto di protezione del filtro.

5º Con cautela

toglire l’elemento filtrante e chiudere con un nodo il sacchetto di protezione del filtro.

6º Ripulire la guar-

nizione del filtro (4), controllandola in merito a danneggiamenti e, qualora necessario, sostituirla.

7º Controllare il

morsetto antistatico (5) in merito a danneggiamenti e, se necessario, farlo sostituire dal servizio di assistenza della PROTOOL.

8º Controllare la

funzione della valvola di comando (6) per la pulizia del filtro: la valvola di comando si deve poter muovere facilmente avanti e indietro.

9º Ripulire il tubo

del livello di

riempimento (7). 10º Mettere su un nuovo elemento filtrante. 11º Rimettere il disco di blocco del filtro. Far atten-

zione alla giusta posizione.

12º Rimettere su la staffa e richiudere il maniglia a

staffa.

13º Smaltire l’elemento filtrante usato secondo le

disposizioni di legge.

Non aspirare mai senza filtro!

Svuotamento del contenitore dello sporco

Solo dopo l’aspirazione di polveri innocue senza sacchetto a filtro.

Dopo l’aspirazione dei liquidi: pulite i bordi del recipiente dei rifiuti e la guarnizione dell’anello intermedio.

1º Dal recipiente

dei rifiuti estraete la parte superiore dell’aspirapolvere.

2º Allentate le fibbie

di chiusura e togliete l’anello intermedio.

3º Tirate la levetta

sulla maniglia verso sopra e inclinate il recipiente.

4º Vuotate i rifiuti e

liquidate conforme alle prescrizioni di legge.

OPPURE

3º Allentate l’arres-

to (4) del recipiente dei rifiuti.

4º Prendete il reci-

piente per le maniglie (5) e toglietelo dal carrello.

5º Vuotate i rifiuti e

liquidate conforme alle prescrizioni di legge.

6º Il recipiente dei

rifiuti vuoto, sistemate sul carrello ed arrestate (4).

Protezione dell’ambiente/ Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE: Non gettare elettroutensili dismessi

tra i rifiuti domestici!

Conformemente alla norma della diretti-

va CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Page 59

Eliminazione di disfunzioni

Guasto

Il motore non gira

Il motore non gira con funzionamento automatico

Reagisce il segnale di allarme acustico (diminuita potenza di aspirazione) (solo con VCP 700 E-M)

Nessuna potenza nell’aspirazione a umido

L’aspiratore si spegne durante l’aspirazione a umido

Oscillazioni di tensione

Causa

E’ scattata la valvola nella presa di collegamento

E’ scattato il salvamotore

La spazzola di carbone ad autospegnimento è consumata

Attrezzo elettrico difettoso oppurre non inserito dovutamente

Troppo esiguo assorbimento di potenza dell’attrezzo elettrico

Regolazione della potenza di aspirazione impostata sul minimo

Diametro del tubo non corrisponde a quello della posizione del commutatore

Tubo/bocchetta di aspirazione intasati

Sacchetto a filtro pieno

Elemento filtrante imbrattato

Meccanismo di pulizia difettoso

Contenitore pieno (il galleggainte chiude l’apertura di aspirazione)

Contenitore pieno

Impedenza troppo elevata nell’alimentazione di corrente

Eliminazione

Reinserire la valvola di sicurezza

Spegnere l’aspiratore, lasciarlo raffreddare per ca. 5 minuti. Se non è più possibile riaccendere l’aspiratore, rivolgersi al servizio di assistenza della PROTOOL

Far eseguire al servizio della PROTOOL la sostituzione della spazzola di carbone

Esaminare la funzione dell’attrezzo elettrico o inserire saldamente la spina

Osservare l’assorbimento minimo di potenza di P > 40 W

Impostare la potenza di aspirazione secondo il capoverso “Regolazione della potenza di aspirazione”

Concordare la posizione del commutatore con il diametro del tubo di aspirazione

Ripulire il tubo/la bocchetta di aspirazione

Vedi capoverso “Sostituzione del sacco a filtro”

Vedi capoverso “Pulizia dell’elemento filtrante” oppure “Sostituzione dell’elemento filtrante”

Informarne la PROTOOL-Service

Spegnere l’apparecchio. Svuotare il contenitore

Collegare l’apparecchio ad un’altra presa di corrente che si trovi più vicina alla scatola delle valvole. Non ci sono da attendersi oscillazioni di tensione oltre il 7%, quando al punto di passaggio l’impedenza sia ≤ 0,15 Ù

Page 60

Garanzia

Per i nostri apparecchi offriamo, in caso di difetti di materiale o di fabbricazione, in conformità alle disposizioni legislative vigenti nei diversi stati, una garanzia della durata minima di 12 mesi. Negli stati dell’UE, in caso di utilizzo esclusivamente privato, la durata della garanzia è di 24 mesi (fa fede la fattura o la bolla di consegna).

Sono esclusi dalla garanzia i danni riconducibili a naturale logoramento/usura, a sovraccarico, a trattamento non idoneo e/o provocati dall’utilizzatore oppure dovuti a un impiego diverso da quello indicato nellle istruzioni d’uso oppure già noti al momento dell’acquisto.

Eventuali reclami possono essere accettati soltanto se l’apparecchio è rispedito non smontato ai fornitori o a un centro di assistenza clienti PROTOOL autorizzato. Le istruzioni d’uso, le indicazioni sulla sicurezza, la lista dei pezzi di ricambio e la ricevuta d’acquisto devono essere conservate in buono stato. Per il resto valgono le attuali condizioni di garanzia del costruttore.

Nota

Dati i costanti lavori di ricerca e sviluppo i dati tecnici qui forniti potrebbero subire variazioni.

Dichiarazione di conformità dell’esecuzione

Si dichiara a nostra piena responsabilità che questo prodotto è conforme alle seguenti norme o documenti normativi: EN 60 335-1, EN 60 335-2-69, EN 55 014-1, EN 55 014-2, EN 61 000-3-2, EN 61 000-3-3 in base alle prescrizioni delle direttive 73/23/EEC e 89/336/EC.

Manfred Kirchner

Page 61

Technische gegevens NL

VCP 700 E-L VCP 700 E-M

Span 230 V – 240 V 230 V Netfrequentie 50/60 Hz 50/60 Hz Netzekering EU – 16 A 16 A

CH/DK – 10 A AUS – 10 A

Vermogensopname 1200 W 1200 W Aansluitwaarde voor stopcontact van toestel EU – 2400 W 2400 W

CH/DK – 1100 W AUS – 1200 W

Totale aansluitwaarde EU – 3600 W 3600 W

CH/DK – 2300 W AUS – 2400 W

Volumestroom lucht (max.) 3600 l/min 3600 l/min Onderdruk (max.) 23 000 Pa 23 000 Pa Geluidsniveaumeetvlak op 1 m afstand, EN 60704-1 60 dB (A) 60 dB (A) Arbeidsgeluid 57 dB (A) 57 dB (A) Netaansluitkabel: lengte 7,5 m 7,5 m

type EU – H05 RR-F 3G1,5 H05 RR-F 3G1,5

CH/DK – H05 RR-F 3G1,0 AUS – H05 RR-F 3G1,5

Veiligheidsklasse I I Veiligheidsaard IP X4 IP X4 Ruisonderdrukkingsgraad EN 55014-1 EN 55014-1 Reservoirvolume 70 l 70 l Breedte × diepte × hoogte 580 × 605 × 970 mm 580 × 605 × 970 mm Gewicht 27 kg 27 kg

Zuigslang – ∅ Minimale lucht- Bijbehorende onderdruk

volumestroom aan interface 27 mm 690 l/min 16 300 Pa 32 mm 970 l/min 15 700 Pa 36 mm 1220 l/min 14 200 Pa 50 mm 2360 l/min 7800 Pa

Toebehoren VCP 700 E-L VCP 700 E-M

Benaming Bestelnummer Bestelnummer

Filterzak (5 stuks) 632 735 632 735 Afvoerzak (5 stuks) 632 737 632 737 Filterelement 626 437 626 437

Bedieningselementen

1. Handvat

2. Houder verlengpijp

3. Houder accessoire

4. Schakelaar met regeling zuigkracht

5. Sluitgesp

6. Afvalvat

8. Ingangfitting

9. Stopcontact

10. Kabelhouder

12. Arrêt van het vat

13. Wieltje met rem

14. Instelling slangdoorsnee (VCP 700 E-M)

Keuringen en vergunningen

De zuigers werden gecontroleerd overeenkomstig IEC/EN 60335-2-69 met inbegrip van appendix AA. Er werd vastgesteld dat wordt voldaan aan alle eisen inzake toestellen van de stofklasse (L/M).

Controles overeenkomstig de nationale maatregelen ter voorkoming van ongevallen moeten regelmatig gebeuren.

Tenminste één keer per jaar moet door de producent of een geïnstrueerde persoon een stoftechnische controle worden doorgevoerd, b.v. inzake beschadiging van de filter, de dichtheid van het toestel, de werking van de controle-inrichtingen.

Page 62

Veiligheidsvoorschriften

Het toestel mag alleen door personen worden gebruikt die omtrent het gebruik zijn geïnstrueerd en uitdrukkelijk met de bediening zijn belast.

Ondanks de eenvoudige hantering is het toestel niet voor kinderhanden geschikt.

Het gebruik van het toestel valt onder de geldende nationale bepalingen. Naast de gebruiksaanwijzing en de in het land van gebruik geldende bindende veiligheidsvoorschriften moeten tevens de erkende vaktechnische voorschriften voor het veilig en vakkundig werken in acht worden genomen.

Elke werkwijze die twijfel aan de veiligheid oproept, is verboden.

De netaansluitkabel regelmatig inzake beschadiging zoals b.v. scheurvorming of veroudering controleren.

Als de netaansluitkabel beschadigd is, moet deze voor het verder gebruik van het toestel door de PROTOOL-service of een elektromonteur worden vervangen om gevaar te vermijden.

De netaansluitkabel alleen vervangen door het type dat in de gebruiksaanwijzing is vermeld.

De netaansluitkabel niet beschadigen (b.v. door erover te rijden, eraan te rukken, vast te klemmen). De netaansluitkabel alleen direct aan de stekker uit het stop-contact trekken (niet door eraan te trekken). Controleren of de toestand van het toestel aan de voorschriften voldoet. De stekker en de koppelingen van de netaansluitkabel moeten tenminste spatwaterdicht zijn.

Nooit met beschadigd filterelement zuigen. Bij plotselinge schuimvorming of lekkage van vloeis-

tof uit de stofzuiger onmiddellijk stoppen met werken, het apparaat uitschakelen en het reservoir voor afval leegmaken.

De niveauslang voor de waterstandbegrenzing regelmatig reinigen en inzake beschadiging controleren.

Instructies inzake het omgaan met vloeistoffen en (voor de gezondheid gevaarlijk) stof vindt u in hoofdstuk “Toepassingsgebieden en werkmethoden”.

Controleer de nominale spanning van het toestel vooraleer u het op het net aansluit. Overtuig u ervan dat de spanning die op het typeplaatje is aangegeven overeenstemt met de plaatselijke nominale spanning.

Bij gebruik van een verlengsnoer mag alleen de door de producent aangegeven of een hoogwaardigere uitvoering worden gebruikt – zie hoofdstuk “Technische gegevens”.

Er wordt aanbevolen dat het toestel via een aardlekschakelaar wordt aangesloten. Deze onderbreekt de voeding als de lekstroom tegen aarde 30 mA gedurende 30 ms overschrijdt of hij bevat een aardingscontrolekring.

Bij gebruik van een verlengsnoer op de minimumdiameter van het snoer letten:

Kabellengte Diameter

< 16 A < 25 A

Tot 20 m ∅ 1,5 mm2∅ 2,5 mm

20 tot 50 m ∅ 2,5 mm2∅ 4,0 mm

De ordening van de onder spanning staande delen (stopcontacten, stekkers en koppelingen) en het leggen van het verlengsnoer zodanig kiezen dat de veiligheidsklasse behouden blijft.

Het bovendeel van de zuiger nooit met water afspuiten: gevaar voor personen, kortsluitingsgevaar.

Stofzuiger mag niet buiten bij lage temperaturen worden gebruikt.

Er moet worden gelet op de laatste uitgave van de IEC-bepalingen.

Toestelcontactdoos

De contactdoos aan het toestel alleen voor doeleinden gebruiken die in de gebruiksaanwijzing zijn vastgelegd.

Vóór het insteken van een toestel in de toestelcontactdoos:

1. De zuiger uitschakelen

2. Het aan te sluiten toestel uitschakelen. ATTENTIE! Bij op de toestelcontactdoos aangeslo-

ten toestellen moeten de gebruiksaanwijzingen en de daarin vermelde veiligheidsinstructies worden nageleefd.

Onderhoud, reiniging en reparatie

Alleen onderhoudswerkzaamheden uitvoeren die in de gebruiksaanwijzing zijn beschreven.

Vóór het reinigen en onderhouden van het toestel moet principieel de netstekker worden uitgetrokken.

Voor het onderhouden en reinigen moet het toestel zodanig worden behandeld dat er geen gevaar voor het onderhoudspersoneel en andere personen ontstaat.

In het onderhoudsbereik

- gefilterde geforceerde ontluchting gebruiken

- veiligheidskleding dragen

- het onderhoudsbereik zodanig reinigen dat geen gevaarlijk stof in de omgeving geraakt.

Vooraleer het toestel uit het gebied wordt verwijderd dat met gevaarlijk stof is belast:

- het buitendeel van het toestel afzuigen, zuiver afwissen of het toestel dicht verpakken

- daarbij de verdeling vermijden van zich afgezet gevaarlijk stof

Bij onderhouds- en reparatiewerkzaamheden moeten alle verontreinigde delen die niet op bevredigende wijze konden worden gereinigd

- in ondoorlatende zakken worden verpakt

- overeenkomstig de voor de eliminatie geldende voorschriften worden afgevoerd.

Er moet tenminste jaarlijks door de PROTOOL-service of een geschoolde persoon een stoftechnische controle worden doorgevoerd, b.v. inzake beschadiging van de filter, de luchtdichtheid van het toestel en de werking van de controle-inrichtingen.

Page 63

Toebehoren/reservedelen

Alleen de met het toestel geleverde of in de gebruiksaanwijzing vastgelegde borstels gebruiken. Het gebruik van andere borstels kan de veiligheid negatief beïnvloeden.

Alleen origineel toebehoren en reservedelen van PROTOOL gebruiken (zie hoofdstuk “Toebehoren”). Het gebruik van andere delen kan de veiligheid negatief beïnvloeden.

Gebruik volgens bestemming

Toepassing en gebruik conform de bepalingen

De toestellen die in deze gebruiksaanwijzing worden beschreven, zijn geschikt voor

- het industriële gebruik, b.v. in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren en verhuurmaatschappijen.

De volgende materialen mogen niet worden opgezogen:

- hete materialen (smeulende sigaretten, hete as enz.)

- brandbare, explosieve, agressieve vloeistoffen (b.v. benzine, oplosmiddelen, zuren, logen enz.)

- brandbare, explosieve soorten stof (b.v. magnesium-, aluminiumstof enz.).

Bij stofvangers moet een voldoend ventilatiepercentage in de ruimte voorhanden zijn als de uitlaatlucht van het toestel in de ruimte terugkeert (let hierbij op de voor u geldende nationale bepalingen).

Het bedieningspersoneel van het toestel moet voor het werk worden geïnformeerd over

- het hanteren van het toestel

- gevaren die van het op te zuigen materiaal uitgaan

- de veilige eliminatie van het opgezogen materiaal.

VCP 700 E-L

Deze zuiger is geschikt voor het op-/afzuigen van droog, niet-brandbaar stof, vloeistoffen, houtstof en gevaarlijke soorten stof met MAC-waarden ≥ 1 mg/m

(stofklasse L).

VCP 700 E-M

Deze zuiger is geschikt voor het op-/afzuigen van droog, niet-brandbaar stof, vloeistoffen, houtstof en gevaarlijke soorten stof met MAC-waarden ≥ 0,1 mg/m3 (stofklasse M).

Naar gelang van het feit hoe gevaarlijk de op/af te zuigen soorten stof zijn, moet de zuiger met passende filters uitgerust worden: zie tabel in hoofdstuk “Droge soorten stof opzuigen”.

Vóór de inbedrijfstelling

Zuiger monteren

Enkele delen van het toebehoren worden in het reservoir liggend geleverd en moeten vóór de eerste inbedrijfstelling worden weggenomen. Daartoe moet het bovendeel van de zuiger worden afgenomen. De netstekker mag nog niet in een stopcontact gestoken zijn.

1. De sluitklemmen openen en het bovendeel van de zuiger afnemen.

2. Het toebehoren uit het vuilreservoir en de verpakking nemen.

3. Voor het opzuigen van stof met MAC-waarden:

De filterzak volgens de gebruiksaanwijzing (gebruiksaanwijzing ingesloten) in het reservoir leggen. Voor het opzuigen van ongevaarlijk stof: De afvoerzak (gebruiksaanwijzing ingesloten) in het reservoir leggen. BELANGRIJK! De filterzakmof krachtig op de inlaatfitting drukken.

4. Het bovendeel van de zuiger opzetten en de sluitklemmen sluiten. AANWIJZING! Op de juiste zitting van de sluitklemmen letten.

Bediening/bedrijf

Aansluitingen

Zuigslang aansluiten

1. De zuigslang aansluiten.

Voor het opzuigen van droog, nietbrandbaar stof met MAC-waarden moet de zuigslangdiameter worden afgestemd op de positie van de toestelschakelaar.

Elektrische aansluiting

De op het typeplaatje aangegeven bedrijfsspanning moet overeenkomen met de spanning van het stroomnet.

1. Erop letten dat de zuiger is uitgeschakeld.

2. De stekker van de aansluitkabel in een stopcontact steken dat volgens de voorschriften is geïnstalleerd.

Page 64

10 sec.

Elektrisch toestel aansluiten

Reglementair mogen alleen stoftechnisch goedgekeurde stofverwekkende apparaten worden aangesloten. Maximale vermogensopname van het aan te sluiten elektrisch toestel: zie hoofdstuk “Technische gegevens”.

1. Erop letten dat het elektrisch toestel is uitge-

schakeld.

2. Elektrisch toestel op het stopcontact van het toestel op het bedieningspaneel aansluiten.

Zuiger inschakelen

Schakelaarstand MAN

1. De toestelschakelaar in de stand MAN brengen.

De zuigmotor start.

VCP 700 E-M

De slangdiameter en de zuigslangdiameterinstelling moeten overeenstemmen:

Slang ∅ slangdiameterinstelling

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Schakelstand AUTO

Voordat de schakelaar in de stand AUTO wordt gedraaid erop letten dat het aangesloten elektrisch toestel is uitgeschakeld.

1. De toestelschakelaar in de stand AUTO brengen. De zuigmotor start zodra het

aangesloten elektrisch toestel wordt ingeschakeld.

2. Na het uitschakelen van het elektrisch toestel loopt de stofzuiger nog een kort moment na opdat het in de zuigslang aanwezige stof in de veiligheidsfilterzak wordt gezogen.

VCP 700 E-M

De slangdiameter en de zuigslangdiameterinstelling moeten overeenstemmen:

Slang ∅ slangdiameterinstelling

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Zuigkrachtregeling

Met de zuigkrachtregeling kan het toerental en daarmee het zuigvermogen worden geregeld. Dit maakt een exacte aanpassing van het zuigvermogen aan de verschillende zuigtaken mogelijk.

Volumestroombewaking controleren

Vóór het op-/afzuigen van stof met MAC-waarden:

1. Controleren of alle filters voorhanden zijn en correct zijn ingezet.

2. Bij lopende motor de zuigslang dichthouden. Na ca. 1 seconde klinkt een akoestisch waarschuwingssignaal.

Akoestisch waarschuwingssignaal (alleen VCP 700 E-M)

Daalt de luchtsnelheid in de zuigslang onder 20 m/s, klinkt om veiligheidsredenen een akoestisch waarschuwingssignaal (zie hoofdstuk “Eliminatie van storingen”).

Filterelement reinigen

Om een constant zuigvermogen te garanderen wordt het filterelement tijdens het bedrijf automatisch gereinigd.

Bij extreem sterke vervuiling van het filterelement bevelen wij een complete reiniging aan:

Na het opzuigen van ongevaarlijk stof met afvoerzak:

1. De zuiger uitschakelen.

2. De zuigmond- of zuigslangopening met de handpalm afsluiten.

3. De toestelschakelaar in de stand MAN brengen en de zuiger ca. 10 seconden bij gesloten zuigslangopening laten lopen.

Page 65

Toepassingsgebieden en werkmethoden

Werktechnieken

Extra toebehoren, zuighulpstukken en zuigslangen kunnen – indien deze correct worden gebruikt – het reinigingseffect versterken en de reinigingsinspanning verkleinen.

Een effectieve reiniging wordt bereikt door rekening te houden met een klein aantal richtlijnen, gecombineerd met uw eigen ervaringen op speciale gebieden.

Hier volgen enkele belangrijke aanwijzingen.

Droge soorten stof opzuigen VOORZICHTIG! Brandbaar stof mag niet worden

opgezogen.

Voor het opzuigen van droog, niet-brandbaar stof met MAC-waarden moet de zuigslangdiameter op de positie van de toestelschakelaar worden afgestemd.

Vóór het opzuigen van droog stof met MAC-waarden moet steeds een veiligheidsfilterzak in het reservoir zijn gelegd. Bestelnummer: zie hoofdstuk “Toebehoren”.

Voor het opzuigen van ongevaarlijk stof bevelen wij het gebruik aan van een afvoerzak. Bestelnummer: zie hoofdstuk “Toebehoren”. Het opgezogen materiaal kan dan op eenvoudige en hygiënische wijze worden afgevoerd.

Na het opzuigen van vloeistoffen is het filterelement vochtig. Een vochtig filterelement raakt sneller dicht als droog stof wordt opgezogen. Om deze reden moet het filterelement vóór het droogzuigen worden uitgewassen alsook gedroogd of door een droog filterelement worden vervangen.

Steeds de bij het soort stofpassende stofzak/afvoerzak inzetten (zie tabel).

Vloeistoffen opzuigen VOORZICHTIG! Brandbare vloeistoffen mogen

niet worden opgezogen.

Vóór het opzuigen van vloeistoffen moet principieel de filterzak/afvoerzak alsook de werking van de waterstandbegrenzing worden gecontroleerd (zie hoofdstuk “Filterzakelement vervangen”).

Het gebruik van een separaat filterelement of filterzeef wordt aanbevolen.

Bij schuimontwikkeling het werk onmiddellijk beëindigen en het reservoir leegmaken.

Soort stof

• Ongevaarlijk stof

• Stof met MAC-waarden ≥ 1 mg/m

en houtstof

VCP 700 E-L

Stofzak/afvoerzak

Afvoerzak No. 632 737

Stofzak No. 632 735

Hantering/afvoer

Afvoer:

1. Volledige reiniging doorvoeren, zie hoofdstuk “Filterelement reinigen”

2. Afvoer: zie hoofdstuk “Afvoerzak vervangen”

Afvoer: zie hoofdstuk “Filterzak vervangen”

Soort stof

• Ongevaarlijk stof

• Geen houtstof

• Stof met MAC-waarden ≥ 0,1 mg/m

• Nationale extra bepalingen naleven

• Stof met MAC-waarden ≥ 0,1 mg/m

en houtstof

VCP 700 E-M

Stofzak/afvoerzak

Afvoerzak No. 632 737

Stofzak No. 632 735

Hantering/afvoer

Afvoer:

1. Slang met gereedschapsmof van het gereedschap aftrekken

2. Volledige reiniging doorvoeren, zie hoofdstuk “Filterelement reinigen”

3. Afvoer zie hoofdstuk “Afvoerzak vervangen”

Afvoer: zie hoofdstuk “Filterzak vervangen”

Page 66

Na het gebruik

Zuiger uitschakelen en opbergen

1. Na het opzuigen van stof dat gevaarlijk is voor de gezondheid moet de zuiger extern worden afgezogen.

2. Het toestel uitschakelen en de netstekker uit het stopcontact trekken.

3. De aansluitkabel oprollen en aan de handgreep bevestigen.

4. Het reservoir leegmaken, de zuiger reinigen.

5. Na het opzuigen van vloeistoffen: Het bovendeel van de zuiger afzonderlijk neerstellen zodat het filterelement kan drogen.

6. De zuiger in een droge ruimte opbergen, beschermd tegen onbevoegd gebruik.

Onderhoud

Onderhoudsschema

Na het Indien

werk nodig Afvoerzak vervangen • Filterzak vervangen • Filterelement vervangen • Filterelement vervangen • Vuilreservoir leegmaken

na het opzuigen van • vloeistoffen

Onderhoudswerkzaamheden

Afvoerzak vervangen

Vóór het vervangen van de afvoerzak een volledige reiniging doorvoeren,zie hoofdstuk “Filterelement reinigen”.

Bij de volgende werkzaamheden erop letten dat niet op onnodige wijze stof wordt opgedwarreld. Een P2-gasmasker dragen.

1. Haal het bovenste deel van de stofzuiger af.

2. Maak de sluitgesp los (1) en haal de tussenring (2) uit het vat.

3. Sluit het afvalzakje af met kabelverbinding.

4. Verwijder het gezoogde afval in overeenstemming met de wettelijke voorschriften.

5. De nieuwe filterzak overeenkomstig de ingesloten gebruiksaanwijzing in het gereinigde reservoir leggen.

Filterzak vervangen

Bij de volgende werkzaamheden erop letten dat niet op onnodige wijze stof wordt opgedwarreld. Een P2-gasmasker dragen.

1. De sluitklemmen openen en het bovendeel van de zuiger van het vuilreservoir afnemen.

2. De mof van de filterzak voorzichtig van de inlaatfitting trekken.

3. De mof van de

filterzak met de schuiver sluiten.

4. De filterzak overeenkomstig de wettelijke bepalingen afvoeren.

5. De nieuwe filterzak volgens de aanwijzing (opdruk op de filterzak) in het gereinigd reservoir leggen.

BELANGRIJK! De mof van de filterzak tot aan de aanslag op de inlaatfitting drukken.

Filterelement vervangen

Bij de volgende werkzaamheden erop letten dat niet op onnodige wijze stof wordt opgedwarreld. Een P2-gasmasker dragen.

1. De sluitklemmen openen en het bovendeel van de zuiger van het vuilreservoir afnemen. Het bovendeel van de zuiger met het filterelement naar boven neerleggen. Daarbij het bovendeel van de zuiger

niet op de beschermplaat (1) stellen en het filterelement niet beschadigen.

2. De beugelgreep (2) openen en de beugel afnemen.

3. De filterspanschijf (3) afnemen.

4. De filterbeveiligingszak over het filterelement trekken.

Page 67

5. Het filterelement voorzichtig afnemen en de filterbeveiligingszak met een knoop sluiten.

6. De filterafdichting (4) reinigen, inzake beschadiging controleren en indien nodig vervangen.

7. De antistatische klem (5) inzake beschadiging controleren. Indien nodig door de PROTOOL-service laten vervangen.

8. De werking van de stuurklep (6) voor de filterreiniging controleren: De stuurklep moet gemakkelijk heen en terug bewogen kunnen worden.

9. De niveauslang (7) reinigen.

10. Het nieuwe filterelement aanbrengen.

11. De filterspanschijf aanbrengen. Op de correcte positie letten.

12. De beugel aanbrengen en de beugelgreep sluiten.

13. Het gebruikte filterelement overeenkomstig

de wettelijke bepalingen afvoeren.

Nooit zonder filter zuigen!

Vuilreservoir leegmaken

Alleen na het opzuigen van ongevaarlijk stof zonder filterzak.

Na het opzuigen van vloeistoffen: maak de randen van het afvalvat en de dichting van de tussenring schoon.

1. Haal van de afvalcontainer het bovenste deel van de stofzuiger af.

2. Maak de sluitgespen los en haal de tussenring af.

3. Trek het hendeltje op de houder omhoog en zet het vat schuin.

4. Schud de inhoud uit en verwijder het in overeenstemming met de wettelijke voorschriften.

3. Maak het arrêt (4) van het afvalvat los.

4. Pak het vat bij de handvaten (5) en haal het van het onderstel af.

5. Schud het afval uit en verwijder het in overeenstemming met de wettelijke voorschriften.

6. Zet het lege

afvalvat op het onderstel en arrêteer het (4).

Milieubescherming/ Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU: Gooi elektrische gereedschappen

niet bij het huisvuil.

Volgens de Europese richtlijn 2002/96/EG

over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Page 68

Eliminatie van storingen

Storing

Motor draait niet

Motor draait niet bij automatisch bedrijf

Aanspreken van het akoestische waarschuwingssignaal (verminderd zuigvermogen) (alleen bij VCP 700 E-M)

Geen zuigvermogen bij het natzuigen

Zuiger wordt tijdens het natzuigen uitgeschakeld

Spanningsschommelingen

Oorzaak

Zekering van het stopcontact is uitgeschakeld

Overbelastingsbeveiliging is geactiveerd

Automatisch uitschakelende koolborstel is versleten

Elektrisch gereedschap defect of niet juist aangesloten

Vermogensopname van het elektrisch werktuig te gering

Zuigkrachtregeling op te gering zuigvermogen ingesteld

Slangdiameter stemt niet met de schakelaarstand overeen

Zuigslang/zuigmond verstopt Stofzak vol

Filterelement vervuild

Reinigingsmechanisme defect

Reservoir vol

Te hoge impedantie van de spanningsvoorziening

Eliminatie

Zekering inschakelen

De stofzuiger uitschakelen, ca. 5 minuten laten afkoelen. Indien de stofzuiger niet opnieuw kan worden ingeschakeld, moet de PROTOOL-klantenservice worden geraadpleegd

De vervanging van de koolborstels door de PROTOOL-service laten uitvoeren

De werking van het elektrisch gereedschap controleren resp. de stekker vast insteken

Op minimumvermogensopname van P > 40 W letten

De zuigkracht overeenkomstig hoofdstuk “Zuigkrachtregeling instellen”

De schakelstand op de slangdiameter afstemmen

De zuigslang/zuigmond reinigen Zie hoofdstuk “Veiligheidsfilterzak

vervangen” Zie hoofdstuk “Filterelement rei-

nigen” resp. “Filterelement vervangen”

PROTOOL-service informeren

Het toestel uitschakelen. Het reservoir leegmaken

Het toestel op een ander stopcontact aansluiten dat zich dichter bij de zekeringenkast bevindt. Er zijn geen spanningsschommelingen boven 7% te verwachten als de impedantie op het overdrachtspun ≤ 0,15 Ù bedraagt

Page 69

Garantie

Overeenkomstig de wettelijke voorschriften van het betreffende land, maar minimaal 12 maanden geven wij voor onze apparaten garantie op materiaal- en fabricagefouten. Binnen de staten van de EU bedraagt de garantieperiode bij uitsluitend privégebruik 24 maanden (op vertoon van een rekening of bon).

Schade die met name te herleiden is tot natuurlijke slijtage, overbelasting of ondeskundige bediening, dan wel tot schade die door de gebruiker zelf veroorzaakt is of door ander gebruik tegen de handleiding in, of die bij de koop reeds bekend was, blijven van de garantie uitgesloten.

Klachten kunnen alleen in behandeling worden genomen wanneer het apparaat niet-gedemonteerd aan de leverancier of een geautoriseerde PROTOOL-klantenservice wordt teruggestuurd. Berg de handleiding, de veiligheidsvoorschriften, de onderdelenlijst en het koopbewijs goed op. Voor het overige zijn de geldende garantievoorwaarden van de producent van kracht.

Opmerking

Vanwege de voortdurende research- en ontwikkelingswerkzaamheden zijn wijzigingen in de hier gegeven technische specificatie voorbehouden.

Verklaring van overeenstemming

Hiermee verklaren wij in al onze aansprakelijkheid dat dit fabrikaat in overeenstemming met de hiernavolgende normen of normatieve documenten is: EN 60 335-1, EN 60 335-2-69, EN 55 014-1, EN 55 014-2, EN 61 000-3-2, EN 61 000-3-3 en met de verordeningen van de regering 73/23/EEC en 89/336/EC.

Manfred Kirchner

Page 70

Technické údajeCZ

VCP 700 E-L VCP 700 E-M

Síové napìtí 230 V  240 V 230 V Síový kmitoèet 50/60 Hz 50/60 Hz Síová pojistka EU  16 A 16 A

CH/DK  10 A AUS  10 A

Pøíkon 1200 W 1200 W Pøípojná hodnota pro zásuvku pøístroje EU  2400 W 2400 W

CH/DK  1100 W AUS  1200 W

Celkový pøipojovací výkon EU  3600 W 3600 W

CH/DK  2300 W AUS  2400 W

Objemový proud vzduchu (max.) 3600 l/min 3600 l/min Podtlak (max.) 23 000 Pa 23 000 Pa Hladina akustického tlaku na mìrnou plochu ve vzdálenosti 1 m, ÈSN EN 60704-1 60 dB (A) 60 dB (A) Provozní hluk 57 dB (A) 57 dB (A) Síové pøipojovací vedení: délka 7,5 m 7,5 m

typ EU  H05 RR-F 3G1,5 H05 RR-F 3G1,5

CH/DK  H05 RR-F 3G1,0 AUS  H05 RR-F 3G1,5

Tøída ochrany I I Druh ochrany IP X4 IP X4 Stupeò odruení radiových vln ÈSN EN 55014-1 ÈSN EN 55014-1 Objem zásobníku 70 l 70 l íøka × hloubka × výka 580 × 605 × 970 mm 580 × 605 × 970 mm Hmotnost 27 kg 27 kg

Sací hadice  ∅ Minimální objemový Pøísluný podtlak na rozhraní

proud vzduchu sací hadice / nástroj 27 mm 690 l/min 16 300 Pa 32 mm 970 l/min 15 700 Pa 36 mm 1220 l/min 14 200 Pa 50 mm 2360 l/min 7800 Pa

Pøísluenství VCP 700 E-L VCP 700 E-M

Oznaèení Objednací èíslo Objednací èíslo

Filtraèní sáèky (5 kusù) 632 735 632 735 Odpadní sáèky (5 kusù) 632 737 632 737 Filtraèní èlánek 626 437 626 437

Ovládací prvky

1. Dradlo

2. Drák prodluovací trubky

3. Drák pøísluenství

4. Spínaè s regulací sací síly

5. Uzavírací spona

6. Odpadní nádoba

8. Vstupní fitink

9. Zásuvka

10. Drák kabelu

12. Aretace nádoby

13. Koleèko s brzdou

14. Nastavení prùmìru hadice (VCP 700 E-M)

Zkouky a povolení

Vysavaèe byly podrobeny zkoukám podle lEC/EN 60335-2-69 vèetnì dodatku AA. Bylo potvrzeno, e pøístroje splòují vechny poadavky kladené na pøístroje s tøídou filtrace prachu (L/M).

V pravidelných èasových intervalech a po opravách a zmìnách je nutno provádìt zkouky podle pøedpisù o úrazové prevenci.

Minimálnì jednou roènì je nutno, aby výrobce nebo instruovaná osoba provedla zkouku zhlediska produkce prachu napø. kontrola pøípadného pokození filtru, tìsnosti pøístroje, funkce kontrolních mechanismù.

Page 71

Bezpeènostní pokyny

Vysavaè smìjí pouívat pouze osoby seznámené se zpùsobem jeho pouívání a výslovnì povìøené jeho obsluhou.

Obsluha pøístroje je jednoduchá, pøesto vak nepatøí do rukou dìtem.

Provozování vysavaèe podléhá platným národním pøedpisùm. Vedle návodu k obsluze a závazných pøedpisù týkajících se bezpeènosti práce, platných vzemi uivatele, je nutno respektovat také uznávané odbornì-technické zásady bezpeèné aodbornì provádìné práce.

Je nutno zdret se vech takových pracovních postupù, které by byly z hlediska bezpeènosti sporné.

Pravidelnì kontrolujte, zda síová pøípojka není pokozená, napø. nevykazuje trhlinky èi známky stárnutí.

Jestlie je síová pøípojka pokozená, je nutno, aby byla pøed dalím pouitím pøístroje provedena její výmìna servisem PROTOOL nebo odborným elektrikáøem tak, aby bylo eliminováno nebezpeèí ohroení.

Pøi výmìnì síové pøípojky je nutno pouít pøípojku typu uvedeného v provozním návodu.

Síovou pøípojku nepokoïte (napø. pøejídìním, taháním, skøípnutím). Síovou pøípojku vytahujte pouze pøímo ze zásuvky (nikoliv taháním a trháním za pøipojovací kabel). Zkontrolujte, zda stav vysavaèe odpovídá pøedpisùm. Zástrèky a spojky síových pøívodních kabelù musí být minimálnì chránìné proti støíkající vodì.

Nikdy nevysávejte s pokozeným filtraèním èlánkem. Zaène-li se tvoøit pìna nebo z vysavaèe vytékat

tekutina, ihned pøerute práci, pøístroj vypnìte avyprázdnìte zásobník neèistot.

Pravidelnì èistìte hadici pro indikaci stavu náplnì pro omezení hladiny vody a kontrolujte, zda nevykazují pokození.

lnstrukce k zacházení s kapalinami a (zdraví nebezpeèným) prachem naleznete v kapitole Oblasti pouití a pracovní metody.

Pøed zapojením pøístroje do sítì zkontroluje jeho jmenovité napìtí. Pøesvìdète se, zda napìtí uvedené na typovém títku souhlasí s napìtím vmístní síti.

Pøi pouití prodluovacího kabelu je dovoleno pouít pouze výrobek v provedení uvedeném výrobcem nebo v provedení kvalitnìjím ne pøedepisuje tento údaj (viz odstavec Technické údaje).

Doporuèujeme pøístroj zapojovat pøes automatický ochranný spínaè. Tento pøeruí pøívod proudu, jakmile svodový proud smìøující k zemi pøekroèí 30 mA po dobu 30 ms, nebo na základì pøítomnosti zkuebního zemnícího proudového obvodu.

Pøi pouití prodluovacího kabelu dodrujte hodnoty minimálního prùøezu:

délka kabelu prùøez

< 16 A < 25 A

a 20 m ∅ 1,5 mm2∅ 2,5 mm

20 a 50 m ∅ 2,5 mm2∅ 4,0 mm

Uspoøádání souèástek vedoucích proud (zásuvky zástrèky a spojky) a zpùsob poloení prodluovacího kabelu zvolte tak, aby zùstala zachována tøída ochrany.

Nikdy neostøíkávejte horní díl vysavaèe vodou: nebezpeèí úrazu, nebezpeèí zkratu.

Vysavaè se nesmí pouívat venku pøi nízkých teplotách.

Je nutno dodrovat nejnovìjí vydání ustanovení lEC.

Zásuvka pøístroje

Zásuvka na pøístroji se smí pouívat pouze pro úèely uvedené v tomto provozním návodu.

Pøed zapojením dalího pøístroje do pøístrojové zásuvky:

1. Vypnout vysavaè.

2. Vypnout pøipojovaný pøístroj POZOR! Je nutno dodrovat provozní návody pøí-

strojù zapojených do pøístrojové zásuvky a zde obsaené bezpeènostní pokyny.

Údrba, èitìní a opravy

Provádìjte pouze takové údrbáøské práce, které jsou popsané v tomto provozním návodu.

Pøed zahájením èitìní a údrby pøístroje je zásadnì nutno vytáhnout síovou zástrèku ze zásuvky.

Pøi údrbì a èitìní je s pøístrojem nutno zacházet tak, aby personál provádìjící údrby ani dalí osoby nebyl vystaven ádnému nebezpeèí.

V prostoru provádìní údrby:

- pouívejte nucené odvzduòování pøes filtr

- noste ochranný odìv

- pøi èitìní prostoru provádìní údrby postupujte tak, aby se do okolí nedostaly ádné nebezpeèné látky

Pøedtím, ne pøístroj vyjmete z prostøedí kontaminovaného nebezpeènými látkami, je nutno:

- odsát èástice z povrchu pøístroje, pøístroj doèista otøít nebo hermeticky zabalit

- pøitom dbejte na to, aby nedolo k rozptýlení usazených nebezpeèných prachù

Pøi provádìní prací v rámci údrby a èitìní je nutno vechny zneèitìné díly které se nepodaøilo uspokojivì oèistit

- zabalit do nepropustných vakù

- zlikvidovat v souladu s platnými pøedpisy pro likvidaci

Minimálnì jednou roènì je nutno provést zkouku týkající se produkce prachu, buï servisem PROTOOL nebo pøíslunì kvalifikovanou jinou osobou, která obsahuje napø kontrolu pokození filtru, vzduchotìsnosti pøístroje a funkce kontrolních mechanismù.

Page 72

Pøísluenství a náhradní díly

Pouívejte pouze kartáèe dodané spolu s pøístrojem nebo uvedené ve specifikaci tohoto provozního návodu. Pouití jiných kartáèù mùe mít negativní dopad na bezpeènost.

Pouívejte pouze originální pøísluenství a náhradní díly PROTOOL (viz odstavec Pøísluenství). Pouití jiných dílù mùe mít negativní dopad na bezpeènost.

Pouití

Úèel pouití a stanovený zpùsob pouití

Pøístroje popsané v tomto návodu k obsluze jsou urèeny:

- pro komerèní pouití, napø. v hotelových zaøízeních, kolách, nemocnicích, továrnách, obchodech, kanceláøích a pronajímaných prostorách

Vysávat se nesmìjí tyto materiály:

- horké materiály (doutnající cigarety, horký popel atd.)

- hoølavé, výbuné, agresivní kapaliny (napø. benzín, øedidla, kyseliny louhy atd.)

- hoølavé, výbuné prachy (napø. hoøèíkový a hliníkový prach atd.)

Jestlie se odpadní vzduch z pøístroje vrací zpìt do místnosti, je nutno, aby byla pøi vysávání prachu vtakové místnosti zajitìna dostateèná výmìna vzduchu (k tomuto je nutno dodrovat platná národní ustanovení).

Personál, který bude provádìt obsluhu pøístroje, je nutno pøed zahájením práce informovat o:

- manipulaci s pøístrojem

- o nebezpeèích spojených s vysávaným materiálem

- bezpeèném zpùsobu odstranìní a likvidace vysátého materiálu

VCP 700 E-L

Tento vysavaè je urèený k vysávání/odsávání suchých nehoølavých prachù a nehoølavých kapalin, prachù ze døeva a zdraví kodlivých prachù shodnotami MAK (nejvyí pøípustné koncentrace) ≥ 1 mg/m

(tøída filtrace prachu L).

VCP 700 E-M

(tøída filtrace prachu M).

Podle nebezpeènosti vysávaných/odsávaných prachù je vysavaè nutno vybavit pøíslunými filtry: viz tabulka v kapitole Vysávání suchých látek.

Pøed uvedením do provozu

Montá vysavaèe

Nìkolik dílù pøísluenství je v okamiku realizace dodávky uloeno v zásobníku, tyto je nutno pøed prvním uvedením do provozu vyjmout. Za tímto úèelem je nutno odejmout horní díl vysavaèe. Síová zástrèka jetì nesmí být zapojená do zásuvky.

1. Rozevøete uzavírací svorky a sejmìte horní díl vysavaèe.

2. Ze zásobníku na neèistoty a z obalu vyjmìte díly pøísluenství.

3. Pøi vysávání prachù s hodnotami MAK:

Do zásobníku vlote podle návodu filtraèní sáèek (návod je pøiloený). Pøi vysávání zdravotnì nezávadných prachù: Do zásobníku vlote podle návodu odpadní sáèek (návod je pøiloený). DÙLEITÉ! Hrdlo filtraèního sáèku natlaète silou na vstupní fitink.

4. Nasaïte horní díl vysavaèe a sevøete uzavírací svorky. UPOZORNÌNÍ! Dbejte na to, aby uzavírací svorky správnì sedìly.

Obsluha / provoz

Pøipojení

Pøipojení sací hadice

1. Pøipojte sací hadici.

Pøi vysávání suchých nehoølavých prachù s hodnotami MAK je nutno, aby prùmìr sací hadice odpovídal poloze spínaèe pøístroje.

Elektrické pøipojení

Provozní napìtí uvedené na typovém títku se musí shodovat s napìtím v síti.

1. Dbejte na to, aby byl vysavaè vypnutý.

2. Zástrèku pøívodního vedení zasuòte do pøedpisovì instalované zásuvky s ochranným kolíkem.

Page 73

Pøipojení elektrického spotøebièe

V souladu s pøedpisy je dovoleno pøipojovat pouze takové stroje generující prach, které jsou zhlediska produkce prachu pøezkouené. Maximální pøíkon pøipojovaného elektrického spotøebièe: viz odstavec Technické údaje.

1. Dbejte na to, aby byl elektrický pøístroj

vypnutý.

2. Elektrický spotøebiè zapojte do pøístrojové zásuvky na ovládacím panelu.

Zapnutí vysavaèe

Poloha spínaèe MAN

1. Spínaè spotøebièe uveïte do polohy MAN.

Rozbìhne se motor vysávání.

VCP 700 E-M

Prùmìr hadice a nastavení prùmìru sací hadice se musí shodovat:

hadice ∅ nastavení prùmìru hadice

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Poloha spínaèe AUTO

Pøedtím, ne spínaèem otoèíte do polohy AUTO, dbejte na to, aby byl pøipojený elektrický spotøebiè vypnutý.

1. Spínaè spotøebièe uveïte do polohy AUTO. Motor vysávání se spustí se zapnutím

pøipojeného elektrického pøístroje.

2. Po vypnutí elektrického spotøebièe bìí vysavaè jetì chvíli, aby se prach v sací hadici pøesunul do bezpeènostního filtraèního sáèku.

VCP 700 E-M

Prùmìr hadice a nastavení prùmìru sací hadice se musí shodovat:

hadice ∅ nastavení prùmìru hadice

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Regulace sací síly

Regulátorem sací síly je mono upravovat otáèky a tím i sací výkon. Takto je mono sací výkon preciznì pøizpùsobit rùzným sacím úkonùm.

Kontrola objemového proudu

Pøed vysáváním/odsáváním prachù s hodnotami MAK:

1. Zkontrolujte, zda jsou filtry kompletní a správnì nainstalované.

2. Za chodu motoru rukou zakryjte konec sací hadice, za cca 1 vteøinu zazní akustický výstraný signál.

Akustický výstraný signál (VCP 700 E-M)

Poklesne-li rychlost vzduchu v sací hadici pod 20 m/s, zazní z bezpeènostních dùvodù akustický výstraný signál, viz odstavec Odstraòování poruch.

Oèitìní filtraèního èlánku

Za úèelem zajitìní trvale vysokého sacího výkonu a kvality vysávání probíhá bìhem provozu automatické èitìní filtraèního èlánku.

Pøi extrémnì silném zneèitìní doporuèujeme celkové èitìní:

Po vysávání prachù s pouitím odpadního sáèku:

1. Vysavaè vypnìte.

2. Dlaní ruky uzavøete otvor hubice nebo sací hadice.

3. Spínaè spotøebièe uveïte do polohy MAN a nechte vysavaè s takto uzavøeným otvorem sací hadice cca 10 vteøin bìet.

10 sek.

Page 74

Oblasti pouití a pracovní metody

Pracovní techniky

Doplòkové pøísluenství, sací hubice a sací hadice mohou, pokud se správnì pouijí, zesílit èistící úèinek a sníit náklady na èitìní.

K docílení efektivního èitìní staèí dodrovat nìkolik málo pøedpisù a doplòovat je vlastními zkuenostmi z konkrétních oborù.

Zde naleznete nìkolik zásadních pokynù a upozornìní.

Vysávání suchých látek POZOR! Není dovoleno vysávat hoølavé látky.

Pøedtím, ne zaènete vysávat suché nehoølavé prachy s hodnotami MAK, je nutno, aby hodnota prùmìru sací hadice odpovídala nastavené poloze spínaèe pøístroje.

Pøedtím, ne zaènete s vysáváním suchých látek s hodnotam i MAK, je nutno, abyste do zásobníku vdy vloili bezpeènostní filtraèní sáèek. Objednací èíslo viz odstavec Pøísluenství.

Pøi vysávání zdravotnì nezávadných prachù doporuèujeme pouít odpadní sáèek. Objednací èíslo viz odstavec Pøísluenství. Vysátý materiál je pak mono snadno a hygienicky zlikvidovat.

Po vysávání kapalin je filtraèní èlánek vlhký. Pøi následném vysávání suchých látek se takový vlhký filtraèní èlánek rychleji zanese. Proto je potøeba filtraèní èlánek pøed vysáváním suchých látek vyprat a usuit nebo vymìnit za suchý.

Pouívejte pouze filtraèní/odpadní sáèky vhodné pro pøísluný druh prachu (viz tabulka).

Vysávání kapalin POZOR! Není dovoleno vysávat hoølavé kapaliny.

Pøedtím, ne zaènete vysávat kapaliny, je nutno zásadnì vyjmout filtraèní sáèek/odpadní sáèek apøezkouet funkci omezovaèe hladiny vody (viz odstavec Výmìna filtraèního èlánku).

Doporuèujeme pouít zvlátní filtraèní èlánek nebo filtraèní síto.

Zaène-li se tvoøit pìna

, ihned pøerute práci a vy-

prázdnìte zásobník.

Druh prachu

 Zdravotnì nezávadný prach

 Prach o hodnotách MAK

≥ 1 mg/m

a prach ze døeva

VCP 700 E-L

Filtraèní sáèek/ Odpadní sáèek

Odpadní sáèek è. 632 737

Filtraèní sáèek è. 632 735

Manipulace/Likvidace

Likvidace:

1. Proveïte kompletní oèitìní, viz kapitola Oèitìní filtraèního èlánku

2. Likvidace viz kapitola Výmìna odpadního sáèku

Likvidace viz kapitola Výmìna bezpeènostního filtraèního sáèku

Druh prachu

 Zdravotnì nezávadný prach  Nikoliv prach ze døeva  Prach o hodnotách MAK

≥ 0,1 mg/m

 Dodrujte doplòující národní

ustanovení

 Prach o hodnotách MAK

≥ 0,1 mg/m

a prach ze

døeva

VCP 700 E-M

Filtraèní sáèek/ Odpadní sáèek

Odpadní sáèek è. 632 737

Filtraèní sáèek è. 632 735

Manipulace/Likvidace

Likvidace:

1. Z nástroje stáhnìte hadici shrdlem pro upevnìní nástroje

2. Proveïte kompletní oèitìní, viz kapitola Oèitìní filtraèního èlánku

3. Likvidace viz kapitola Výmìna odpadního sáèku

Likvidace viz kapitola Výmìna bezpeènostního filtraèního sáèku

Page 75

Po ukonèení práce

Vypnutí a uloení vysavaèe

1. Po vysávání zdraví kodlivých prachù je nutno z povrchu vysavaèe odsát neèistoty.

2. Pøístroj vypnìte a vytáhnìte síovou zástrèku ze zásuvky.

3. Stoète pøívodní vedení a zavìste na rukoje.

4. Vyprázdnìte zásobník, vyèistìte vysavaè.

5. Po vysávání kapalin: Horní díl vysavaèe oddìlte a odstavte stranou, aby mohl filtraèní èlánek vyschnout.

6. Vysavaè odstavte do suché místnosti a zajistìte proti pouití nepovolanými osobami.

Údrba

Harmonogram údrby

po ukon- podle

èení práce potøeby Výmìna odpadního sáèku  Výmìna filtraèního sáèku  Výmìna filtraèního èlánku  Výmìna filtraèního èlánku  Vyprázdnìní zásobníku

na neèistoty po vysávání  kapalin

Údrbáøské práce

Výmìna odpadního sáèku

Pøed výmìnou odpadního sáèku proveïte kompletní oèitìní, viz kapitola Oèitìní filtraèního èlánku.

Pøi provádìní níe popsaných prací dbejte na to, aby nedolo ke zbyteènému zvíøení prachu. Noste ochrannou dýchací masku P2.

1. Sejmìte horní díl vysavaèe.

2. Povolte uzavírací sponu (1) a vyjmìte z nádoby mezikrouek (2).

3. Odpadní sáèek uzavøete kabelovou spojkou.

4. Vysátý odpad zlikvidujte v souladu se zákonnými pøedpisy.

5. Do vyèitìného zásobníku vlote nový odpadní sáèek podle pøiloeného návodu.

Výmìna bezpeènostního filtraèního sáèku

Pøi provádìní níe popsaných prací dbejte na to, aby nedolo ke zbyteènému zvíøení prachu. Noste ochrannou dýchací masku P2.

1. Rozevøete uzavírací svorky asejmìte horní díl vysavaèe znádoby na zachycení neèistot.

2. Ze vstupního fitinku stáhnìte hrdlo filtraèního sáèku.

3. Hrdlo filtraèního

sáèku uzavøete oupátkem.

4. Filtraèní sáèek zlikvidujte v souladu se zákonnými ustanoveními.

5. Podle návodu (natitìného na filtraèním sáèku) vlote do vyèitìné nádoby nový filtraèní sáèek.

DÙLEITÉ! Hrdlo filtraèního sáèku natlaète na vstupní fitink a na doraz.

Výmìna filtraèního èlánku

Pøi provádìní níe popsaných prací dbejte na to, aby nedolo ke zbyteènému zvíøení prachu. Noste ochrannou dýchací masku P2.

1. Ze zásobníku na neèistoty sejmìte horní díl vysavaèe apolote jej filtraèním èlánkem smìrem nahoru, horní díl vysavaèe pøitom nestavte na ochrannou odpuzovací umìlohmotnou desku

(1) a nepokoïte filtraèní èlánek.

2. Odklopte rukoje dráku (2) adrák odejmìte.

3. Odejmìte napínací kotouè filtru (3).

Page 76

4. Pøes filtraèní èlánek pøetáhnìte ochranný vak.

5. Filtraèní èlánek opatrnì stáhnìte a ochranný vak uzavøete zavázáním na uzel.

6. Vyèistìte tìsnìní filtru (4), zkontrolujte, zda není pokozené, a v pøípadì nutnosti je vymìòte.

7. Zkontrolujte, zda antielektrostatická svorka (5) nevykazuje pokození, a v pøípadì potøeby poádejte servis firmy PROTOOL oprovedení její výmìny.

8. Zkontrolujte funkci øídící klapky (6) vrámci èitìní filtru: øídící klapka se musí lehce pohybovat sem a tam.

9. Vyèistìte hadici pro indikaci stavu naplnìní (7).

10. Nasaïte nový filtraèní èlánek.

11. Nasaïte napínací kotouè filtru. Dbejte na správnou polohu.

12. Nasaïte drák a zavøete rukoje dráku.

13. Pouitý filtraèní èlánek zlikvidujtev souladu se zákonnými ustanoveními.

Nikdy nevysávejte bez filtru!

Vyprázdnìní zásobníku na neèistoty

Pouze po vysávání zdravotnì nezávadných prachù bez pouití filtraèního sáèku.

Po vysávání tekutin: oèistìte okraje odpadní nádoby a tìsnìní mezikrouku.

1. Ze zásobníku na odpad sejmìte horní díl vysavaèe.

2. Povolte uzavírací spony a sejmìte mezikrouek.

3. Vytáhnìte páèku na dradle smìrem nahoru a nádobu nakloòte.

4. Vysypejte odpad a zlikvidujte jej v souladu se zákonnými pøedpisy.

NEBO

3. Povolte aretaci (4) odpadní nádoby.

4. Nádobu uchopte za dráky (5) a sejmìte z podvozku.

5. Odpad vysypejte a zlikvidujte v souladu se zákonnými pøepisy.

6. Prázdnou odpadní nádobu nasaïte na podvozek a zaaretujte (4).

Recyklovatelnost/Likvidace

Elektronáøadí, pøísluenství a obaly by mìly být dodány k opìtovnému zhodnocení nepokozujícímu ivotní prostøedí.

Pouze pro zemì EU: Nevyhazujte elektronáøadí do

domovního odpadu!

Podle evropské smìrnice 2002/96/ES

o starých elektrických a elektronických zaøízeních a jejím prosazení v národních zákonech musí být neupotøebitelné elektronáøadí rozebrané shromádìno a dodáno k opìtovnému zhodnocení nepokozujícímu ivotní prostøedí.

Page 77

Pøíèina

Vypadla pojistka zásuvky Zareagovala ochrana proti

pøetíení

Samoodpojitelný kartáè je opotøebovaný

Elektrický nástroj je defektní nebo není správnì zasunutý

Pøíli nízký pøíkon elektrického nástroje

Na regulátoru sací síly je nastavený pøíli malý sací výkon

Prùmìr hadice neodpovídá nastavené poloze spínaèe

Sací hadice/hubice zanesená Filtraèní sáèek je plný

Filtraèní èlánek je zneèistìný

Pokozený mechanismus oèiování

Zásobník je plný (plovák uzavírásací otvor)

Nádoba je plná

Pøíli vysoká impedance pøívodu napìtí

Odstraòování poruch

Porucha

Motor nebìí

Motor nebìí v automatickém reimu

Spoutìní akustického výstraného signálu (sníený sací výkon) (VCP 700 E-M)

ádný sací výkon pøi mokrém vysávání

Vysavaè se pøi vysávání na mokro vypíná

Kolísání napìtí

Odstranìní

Zapnìte pojistku Vypnìte vysavaè, nechte po

dobu cca 5 minut vychladnout. Není-li vysavaè moné ani pak znovu zapnout, vyhledejte zákaznický servis PROTOOL

Poádejte zákaznický servis PROTOOL o provedení výmìny uhlíkového kartáèe

Zkontrolujte funkci elektrického nástroje, pøíp. pevnì zatlaète zástrèku do zásuvky

Dodrte minimální pøíkon P > 40 W

Sací sílu nastavte podle odstavce Regulace sací síly

Slaïte nastavení polohy spínaèe s hodnotou prùmìru hadice

Vyèistìte sací hadici/hubici Viz odstavec Výmìna bezpeè-

nostního filtraèního sáèku Viz odstavec Oèitìní filtraèního

èlánku resp. Výmìna filtraèního èlánku

Kontaktujte servis PROTOOL

Vypnìte pøístroj. Vyprázdnìte zásobník

Zapojte pøístroj do jiné zásuvky která bude blí k pojistkové skøíòce. Jestlie impedance vpøedávacím bodì je ≤ 0,15 Ù, není nutno oèekávat, e napìtí bude kolísat o více ne 7%

Page 78

Záruka

Pro nae pøístroje poskytujeme záruku na materiální nebo výrobní vady podle zákonných ustanovení dané zemì, minimálnì vak 12 mìsícù. Ve státech Evropské unie je záruèní doba 24 mìsícù pøi výhradnì soukromém pouívání (prokázáno fakturou nebo dodacím listem).

kody vyplývající z pøirozeného opotøebení, pøetìování, nesprávného zacházení, resp. kody zavinìné uivatelem nebo zpùsobené pouitím v rozporu snávodem k obsluze, nebo kody, které byly pøi nákupu známy, jsou ze záruky vylouèeny.

Reklamace mohou být uznány pouze tehdy, pokud bude stroj v nerozebraném stavu zaslán zpìt dodavateli nebo autorizovanému servisnímu støedisku PROTOOL. Dobøe si uschovejte návod k obsluze, bezpeènostní pokyny, seznam náhradních dílù a doklad o koupi. Jinak platí vdy dané aktuální záruèní podmínky výrobce.

Poznámka

Vzhledem k neustálému výzkumu a vývoji jsou zmìny zde uvádìných technických údajù vyhrazeny.

Prohláení o shodnosti provedení

Prohlaujeme v plné naí zodpovìdnosti, e tento výrobek je v souladu s následujícími harmonizovanými normami nebo normativními dokumenty: ÈSN EN 60 335-1, ÈSN EN 60 335-2-69, ÈSN EN 55 014-1, ÈSN EN 55 014-2, ÈSN EN 61 000-3-2, ÈSN EN 61 000-3-3 anaøízením vlády 17/2003 Sb., 18/2003 Sb.

Manfred Kirchner

Page 79

Tekniske data N

VCP 700 E-L VCP 700 E-M

Nettspenning 230 V – 240 V 230 V Nettfrekvens 50/60 Hz 50/60 Hz Nettsikring EU – 16 A 16 A

CH/DK – 10 A AUS – 10 A

Effektopptak 1200 W 1200 W Tilkoplingsverdi for apparatstikkontakt EU – 2400 W 2400 W

CH/DK – 1100 W AUS – 1200 W

Total tilkoplingsverdi EU – 3600 W 3600 W

CH/DK – 2300 W AUS – 2400 W

Luft-volumstrøm (max.) 3600 l/min 3600 l/min Undertrykk (max.) 23 000 Pa 23 000 Pa Måleflate-lydtrykknivå fra 1 m avstand, EN 60704-1 60 dB (A) 60 dB (A) Arbeidsstøy 57 dB (A) 57 dB (A) Nettilkoplingsledning: lengde 7,5 m 7,5 m

type EU – H05 RR-F 3G1,5 H05 RR-F 3G1,5

CH/DK – H05 RR-F 3G1,0 AUS – H05 RR-F 3G1,5

Beskyttelsesklasse I I Beskyttelsestype IP X4 IP X4 Radiostøydempingsgrad EN 55014-1 EN 55014-1 Beholdervolum 70 l 70 l Bredde × dybde × høyde 580 × 605 × 970 mm 580 × 605 × 970 mm Vekt 27 kg 27 kg

Sugeslange – ∅ Minimum Tilhørende undertrykk ved

luft-volumstrøm overgang sugeslange/verktøy 27 mm 690 l/min 16 300 Pa 32 mm 970 l/min 15 700 Pa 36 mm 1220 l/min 14 200 Pa 50 mm 2360 l/min 7800 Pa

Tilbehør VCP 700 E-L VCP 700 E-M

Betegnelse Bestillings-nr. Bestillings-nr.

Filterpose (5 stykker) 632 735 632 735 Avfallspose (5 stykker) 632 737 632 737 Filterelement 626 437 626 437

Betjeningselementer

1. Håndtak

2. Håndtak for forlengelsesrøret

3. Håndtak for tilbehøret

4. Bryter med regulering av sugekraften

5. Lukkeklemme

6. Avfallskar

8. Inngangsfitting

9. Stikkontakt

10. Håndtak for kabelen

12. Karsperring

13. Hjul med bremse

14. Innstilling av rørdiameter (VCP 700 E-M)

Prøver og godkjennelser

Sugerne er testet i henhold til IEC/EN 60335-2-69 inklusive vedlegg AA. Oppfyllelse av alle krav som stilles til apparater i støvklasse (L/M) er fastslått.

Kontroller i henhold til de nasjonale ulykkesforebyggelsesforskrifter skal utføres regelmessig.

Minimum en gang årlig skal produsenten eller en instruert person utføre en støvteknisk kontroll, f. eks. med hensyn til skader på filteret, maskinens tetthet og kontrollinnretningenes funksjonsdyktighet.

Page 80

Sikkerhetsinformasjoner

Maskinen må kun benyttes av personer som er instruert i håndteringen og som har fått uttrykkelig beskjed om å betjene maskinen.

Til tross for den enkle hånderingen er ikke maskinen egnet for bruk av barn.

Drift av maskinen skal skje i samsvar med gjeldende nasjonale bestemmelser. Ved siden av driftsinstruksen og vedkommende brukerlands gjeldende bindende forskrifter for forebyggelse av ulykker, skal også de anerkjente fagtekniske regler for sikkerhetsmessig og faglig riktig arbeidsutførelse følges.

Enhver arbeidsmåte hvor sikkerheten ikke er garantert, må unngås.

Nettilkoplingsledningen skal regelmessig kontrolleres med hensyn til skader, f. eks. sprekkdannelse, og eldning.

Hvis nettilkoplingsledningen er skadet, må den skiftes ut av PROTOOL-service eller av en elektriker før maskinen tas i bruk igjen, slik at en potensiell faresituasjon forebygges.

Nettilkoplingsledningen må kun skiftes ut mot den type ledning som er oppført i bruksanvisningen.

Pass på at nettilkoplingsledningen ikke skades (f. eks. ved å kjøres over, strekkes, klemmes sammen). Nettilkoplingsledningen må kun trekkes ut av stikkontakten ved å holde direkte i støpselet (ikke dra i tilkoplingsledningen). Det må kontrolleres at maskinen er i foreskrevet stand. Støpsler og koplinger på nettilkoplingsledninger må minst være beskyttet mot vannsprut.

Ikke bruk maskinen hvis filterelementet er skadet. Dersom skum blir til eller en væske lekker fra støv-

sugeren, stanse arbeidet, slå av apparatet og tømme urenheter fra beholderen.

Den fyllnivåslangen for vannstandsbegrensning skal regelmessig rengjøres og kontrolleres med hensyn til skader.

Informasjon om omgang med væske og (helsefarlig) støv er å finne i kapittel “Bruksområder og arbeidsmetoder”.

Kontroller maskinens merkespenning før den tilkoples til nettet. Pass på at spenningen som er oppgitt på typeskiltet stemmer overens med nettspenningen på stedet.

Ved bruk av en forlengelsesledning må kun den utførelsen som er oppgitt av produsenten eller en bedre utførelse brukes (se kapittel “Tekniske data”).

Vi anbefaler å kople til maskinen via en feilstrømsikkerhetsbryter. Denne bryter strømtilførselen hvis lekkasjestrømmen mot jord overskrider 30 mA i 30 ms eller er utstyrt med en jordings-prøvestrømkrets.

Ved bruk av forlengelsesledning er det viktig at ledningens minimums-tverrsnitt overholdes:

Kabellengde Tverrsnitt

< 16 A < 25 A

opp til 20 m ∅ 1,5 mm2∅ 2,5 mm

20 til 50 m ∅ 2,5 mm2∅ 4,0 mm

Plasseringen av de strømførende delene (stikkontakter, støpsler og koplinger) og installeringen av forlengelsesledningen må være slik at beskyttelsesklassen opprettholdes.

Sugerens overdel må aldri spyles med vann: Fare for personskader og kortslutning.

Støvsugeren får ikke brukes utendørs ved lave temperaturer.

Siste utgave av IEC-bestemmelsene skal overholdes.

Apparatstikkontakt

Stikkontakten på apparatet må kun brukes til de formål som er beskrevet i driftsinstruksen.

Før tilkopling av et apparat til apparatstikkontakten:

1. Slå av sugeren

2. Slå av apparatet som skal tilkoples OBS! For apparatene som koples til apparatstik-

kontakten skal den tilsvarende driftsinstruksen og de sikkerhetsinstrukser som er oppført i denne, følges.

Vedlikehold, rengjøring og reparasjon

Det må kun utføres vedlikeholdsarbeider som er beskrevet i driftsinstruksen. Før rengjøring og vedlikehold av maskinen må alltid nettstøpselet frakoples.

Ved vedlikehold og rengjøring må maskinen håndteres på en slik måte at den ikke utgjør en fare for vedlikeholdspersonalet eller andre personer.

Innenfor vedlikeholdsområdet gjelder følgende:

- Bruk filtrert tvangsventilasjon

- Bruk verneklær

- Rengjør vedlikeholdsområdet, slik at ingen farlige stoffer kan slippe ut i omgivelsene

Før apparatet fjernes fra området som er belastet med farlige stoffer gjelder følgende:

- Støvsug eller vask maskinen utvendig eller pakk den godt inn

- Unngå i denne forbindelse spredning av farlig støv

Ved vedlikeholds- og reparasjonsarbeider må alle forurensede deler som ikke er tilfredsstillende rengjort

- Pakkes inn i tette poser

- Deponeres i samsvar med de forskrifter som gjelder for slik avfallsbehandling

Minimum en gang årlig skal PROTOOL-service eller en tilsvarende utdannet person utføre en støvteknisk kontroll, f. eks. med hensyn til skader på filteret, maskinens lufttetthet og kontrollinnretningenes funksjonsdyktighet.

Page 81

Tilbehør og reservedeler

Bruk kun de børster som følger med maskinen eller er oppført i driftsinstruksen. Ved bruk av andre børster kan sikkerheten nedsettes.

Bruk kun originale tilbehørs- og reservedeler fra PROTOOL (se kapittel “Tilbehør”). Ved bruk av andre deler kan sikkerheten nedsettes.

Formålsmessig bruk

Anvendelsesformål og tilsiktet bruk

Maskinene som er beskrevet i denne bruksanvisningen er egnet for

- Ervervsmessig bruk, f. eks. i hoteller, skoler, sykehus, fabrikker, forretninger, kontorer og utleielokaler

Følgende materialer må ikke suges opp:

- Varme materialer (glødende sigaretter, varm aske osv.)

- Brennbare, eksplosive, aggressive væsker (f. eks. bensin, løsemiddel, syre, lut osv.)

- Brennbart, eksplosivt støv (f. eks. magnesium-, aluminiumstøv osv.)

Hos støvfjernere må det foreligge en tilstrekkelig luftutskiftningsrate i rommet hvis avluften fra maskinen går ut i rommet (følg i denne forbindelse gjeldende nasjonale bestemmelser).

Før arbeidet påbegynnes skal maskinens betjeningspersonale informeres om

- håndtering av maskinen

- de farer det oppsugde materialet representerer

- sikker deponering av oppsugd materiale

VCP 700 E-L

Denne sugeren er egnet for opp-/avsugning av tørre, ikke brennbare støvtyper, væsker, trestøv og farlig støv med MAK-verdier ≥ 1 mg/m³ (støvklasse L).

VCP 700 E-M

Denne sugeren er egnet for opp-/avsugning av tørre, ikke brennbare støvtyper, væsker, trestøv og farlig støv med MAK-verdier ≥ 0,1 mg/m³ (støvklasse M).

Avhengig av hvor farlig støvet som skal suges opp er, må sugeren utstyres med tilsvarende filtre: Se tabellen i kapittel “Oppsugning av tørre materialer”.

Før idriftsettelse

Sammenbygging av sugeren

Enkelte av tilbehørsdelene leveres liggende i beholderen og må tas ut før førstegangs idriftsettelse. For å gjøre dette må sugerens overdel demonteres. Nettstøpselet må ikke være tilkoplet en stikkontakt.

1. Åpne låseklemmene og ta av sugerens overdel.

2. Ta tilbehørsdelene ut av smussbeholderen og emballasjen.

3. Ved oppsugning av støv med MAK-verdier: Legg filterposen

i beholderen som beskrevet i veiledningen (se vedlagt veiledning). Ved oppsugning av ufarlig støv: Legg avfallsposen i beholderen (se vedlagt veiledning). VIKTIG! Trykk filterposens muffe hardt på innløpsrøret.

4. Sett på sugerens overdel og lukk låseklemmene.

MERKNAD! Kontroller at låseklemmene sitter som de skal.

Betjening / drift

Tilkoplinger

Tilkopling av sugeslangen

1. Kople til sugeslangen.

Ved oppsugning av tørre, ikke brennbare støvtyper med MAK-verdier må sugeslangens diameter stemme overens med apparatbryterens stilling.

Elektrisk tilkopling

Driftsspenningen som er oppgitt på typeskiltet må stemme overens med ledningsnettets spenning.

1. Kontroller at sugeren er slått av.

2. Kople tilkoplingsledningens støpsel til en forskriftsmessig installert jordet stikkontakt.

Page 82

10 sek.

Tilkopling av elektroapparat

Det er kun tillatt å kople til støvteknisk testede støvproduserende innretninger. Maksimalt effektopptak for tilkoplet elektroapparat: Se kapittel “Tekniske data”.

1. Kontroller at elektroapparatet er slått av.

2. Kople elektroapparatet til apparatstikkontakten på betjeningsfeltet.

Innkopling av sugeren

Bryterstilling MAN

1. Sett apparatbryteren i stillingen MAN.

Sugemotoren starter.

VCP 700 E-M

Slangediameteren må stemme overens med sugeslangens diameterinnstilling:

Slange ∅ Slangediameterinnstilling

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Bryterstilling AUTO

Før bryteren dreies til bryterstillingen AUTO må det kontrolleres at det tilkoplede elektroapparatet er slått av.

1. Sett apparatbryteren i stillingen AUTO. Sugemotoren starter når det tilkoplede elektroapparatet slås på.

2. Når elektroapparatet slås av fortsetter sugeren å gå en kort stund, slik at støvet som sitter i sugeslangen suges ned i filterposen.

VCP 700 E-M

Slangediameteren må stemme overens med sugeslangens diameterinnstilling:

Slange ∅ Slangediameterinnstilling

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Sugekraftregulering

Med sugekraftreguleringen kan turtallet og dermed sugeytelsen varieres. På denne måten kan sugeytelsen tilpasses nøyaktig til de forskjellige arbeidsoppgavene.

Kontroll av volumstrømovervåkingen

Før opp-/avsugning av støv med MAK-verdier:

1. Kontroller at alle filtre er på plass og montert på riktig måte.

2. Steng for sugeslangen mens motoren går, etter ca. 1 sekund gis et akustisk varselsignal.

Akustisk varselsignal (kun VCP 700 E-M)

Hvis lufthastigheten i sugeslangen synker under 20 m/s, gis av sikkerhetsmessige årsaker et akustisk varselsignal, se kapittelet “Avhjelping av forstyrrelser”.

Rengjøring av filterelementet

For å oppnå en jevnt høy sugeytelse, renses filterelementet automatisk under drift.

Hvis filterelementet er ekstremt skittent anbefaler vi full rengjøring:

Etter oppsuging av støv med avfallspose:

1. Slå av sugeren.

2. Steng munnstykkets eller sugeslangens åpning med håndflaten.

3. Sett apparatbryteren i stillingen MAN og la sugeren gå i ca. 10 sekunder mens sugeslangens åpning er stengt.

Page 83

Bruksområder og arbeidsmetoder

Arbeidsteknikker

Ved riktig bruk kan supplerende tilbehør, sugemunnstykker og sugeslanger forsterke rengjøringsvirkningen og lette rengjøringsarbeidet.

En effektiv rengjøring oppnås ved å følge noen få retningslinjer, kombinert med Deres egne erfaringer på spesielle områder.

I det følgende finner De grunnleggende informasjon.

Oppsugning av tørre materialer FORSIKTIG! Brennbare materialer må ikke suges

opp.

Ved oppsugning av tørt, ikke brennbart støv med MAK-verdier må sugeslangens diameter stemme overens med apparatbryterens stilling.

Før oppsugning av tørre materialer med MAK-verdier skal det alltid settes en sikkerhets-filterpose i beholderen. Bestillings-nr. se kapittel “Tilbehør”.

Før oppsugning av ufarlig støv anbefaler vi å sette i en avfallspose. Bestillings-nr. se kapittel “Tilbehør”. Det oppsugde materialet kan da kastes på en enkel og hygienisk måte.

Etter oppsugning av væske er filterelementet fuktig. I fuktig tilstand tilstoppes filterelementet raskere ved oppsugning av tørre materialer. Av denne grunn skal filterelementet vaskes og tørkes eller byttes ut mot et tørt element før maskinen brukes til oppsugning av tørre materialer.

Benytt alltid den filterposen/avfallsposen som passer til støvtypen (se tabellen).

Oppsugning av væske FORSIKTIG! Brennbare væsker må ikke suges

opp.

Før oppsugning av væske skal alltid filterposen/avfallsposen fjernes vannstandsbegrensningen funksjonstestes (se kapittel “Utskiftning av filterelementet”).

Vi anbefaler å bruke et separat filterelement eller en separat filtersil.

Ved skumutvikling skal arbeidet omgående stanses og beholderen tømmes.

Støvtype

• Ufarlig støv

• Støv med MAK-verdier ≥ 1 mg/m³ og trestøv

VCP 700 E-L

Filterpose/

avfallspose

Avfallspose Nr. 632 737

Filterpose Nr. 632 735

Håndtering/avfallshåndtering

Avfallshåndtering:

1. Foreta full rengjøring, se kapittel “Rengjøring av filterelementet”

2. Avfallshåndtering, se kapittel “Utskiftning av avfallsposen”

Avfallshåndtering, se kapittel “Utskiftning av filterposen”

Støvtype

• Ufarlig støv

• Ikke trestøv

• Støv med MAK-verdier ≥ 0,1 mg/m³

• Vær oppmerksom på nasjonale tilleggsbestemmelser

• Støv med MAK-verdier ≥ 0,1 mg/m³ og trestøv

VCP 700 E-M

Filterpose/

avfallspose

Avfallspose Nr. 632 737

Filterpose Nr. 632 735

Håndtering/avfallshåndtering

Avfallshåndtering:

1. Trekk slangen av verktøyet med verktøymuffe

2. Foreta full rengjøring, se kapittel “Rengjøring av filterelementet”

3. Avfallshåndtering, se kapittel “Utskiftning av avfallsposen”

Avfallshåndtering, se kapittel “Utskiftning av filterposen”

Page 84

Etter arbeidet

Utkopling og oppbevaring av sugeren

1. Etter oppsugning av helsefarlig støv må sugeren støvsuges utvendig.

2. Slå av maskinen og kople nettstøpselet fra stikkontakten.

3. Rull opp tilkoplingsledningen og heng den på håndtaket.

4. Tøm beholderen, rengjør sugeren.

5. Etter oppsugning av væske: Sett bort sugerens overdel separat, slik at filterelementet kan tørke.

6. Sett sugeren i et tørt rom, beskyttet mot bruk av uvedkommende.

Vedlikehold

Vedlikeholdsskjema

Etter Ved

arbeidet behov Utskiftning av avfallsposen • Utskiftning av filterposen • Utskiftning av filterelementet • Utskiftning av filterelementet • Tømming av smussbehol-

deren etter oppsugning • av væske

Vedlikeholdsarbeider

Utskiftning av avfallsposen

Foreta full rengjøring før du skifter avfallsposen, se kapittel “Rengjøring av filterelementet”.

Ved arbeidene nedenfor skal det påsees at det ikke virvles opp mer støv enn nødvendig. Bruk P2-åndedrettsvernmaske.

1. Ta sugerens øvre del av.

2. Løsne lukkeklemmen (1) og ta mellomsirkelen (2) ut av karet.

3. Lukk sekken med kabelforbindelsen.

4. Få avfall ut og fjerne det i samsvar med lovforskrifter.

5. Legg en ny filterpose inn i den rengjorte beholderen som beskrevet i vedlagte veiledning.

Utskiftning av filterposen

Ved arbeidene nedenfor skal det påsees at det ikke virvles opp mer støv enn nødvendig. Bruk P2-åndedrettsvernmaske.

1. Åpne låseklemmene og ta sugerens overdel av smussbeholderen.

2. Trekk filterposens muffe forsiktig av innløpsrøret.

3. Lukk filterposens muffe med skyveren.

4. Kast filterposen i samsvar med lovens bestemmelser.

5. Legg en ny filterpose inn i den rengjorte beholderen som beskrevet i veiledningen (påtrykt filterposen).

VIKTIG!Trykk filterposens muffe på innløpsrøret til anslag.

Utskiftning av filterelementet

Ved arbeidene nedenfor skal det påsees at det ikke virvles opp mer støv enn nødvendig. Bruk P2-åndedrettsvernmaske.

1. Åpne låseklemmene og ta sugerens overdel av smussbeholderen. Legg ned sugerens overdel med filterelementet opp, pass på at sugerens overdel ikke plasseres på avviseren (1) og at filterelementet ikke skades.

2. Åpne bøylehåndtaket (2) og ta av bøylen.

3. Ta av filterspennskiven (3).

Page 85

4. Trekk filterbeskyttelsesposen over filterelementet.

5. Ta forsiktig ut filterelementet og lukk filterbeskyttelsesposen med en knute.

6. Rengjør filtertetningen (4), kontroller om den er skadet og skift den om nødvendig ut.

7. Kontroller den antistatiske klemmen (5) med hensyn til skader og sørg om nødvendig for at den skiftes ut av PROTOOL-service.

8. Kontroller funksjonen til styreklaffen (6) for filterrengjøring: Styreklaffen må bevege seg frem og tilbake uten vanskeligheter.

9. Rengjør fyllstandsslangen (7).

10. Sett i et nytt filterelement.

11. Sett på filterspennskiven. Kontroller at skiven sitter som den skal.

12. Sett på bøylen og lås bøylehåndtaket.

13. Kast det brukte filterelementet i

samsvar med lovens bestemmelser.

OBS! Bruk aldri sugeren uten filter!

Tømming av smussbeholderen

Kun etter oppsugning av ufarlig støv uten filterpose.

Etter at væsken er sugd ut: rense kantene på avfallskaret og tetningen på mellomsirkelen.

1. Ta sugerens øvre del fra avfallsbeholderen.

2. Løsne lukkeklemmene og ta ut mellomsirkelen.

3. Ta stangen på håndtaket oppover og kipp karet.

4. Få avfall ut og fjerne det i samsvar med lovforskrifter.

ELLER

3. Løsne sperringen (4) til avfallskaret.

4. Hold håndtakene (5) på karet og ta det ut fra understellet.

5. Få avfall ut og fjerne det i samsvar med lovforskrifter.

6. Sett det tomme avfallskaret på understellet og sperr (4).

Miljøvern/Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land: Elektroverktøy må ikke kastes i van-

lig søppel!

Jf. det europeiske direktivet 2002/96/EF

vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Page 86

Avhjelping av forstyrrelser

Forstyrrelse

Motor går ikke

Motor går ikke ved automatisk drift

Akustisk varselsignal (redusert sugeytelse) (kun ved VCP 700 E-M)

Ingen sugevirkning ved våtsuging

Suger kopler ut ved våtsuging

Spenningssvingninger

Årsak

Tilkoplings-stikkontaktens sikring utløst

Overbelastningsvern aktivert

Selvbrytende kullbørste nedslitt

Elektroverktøy defekt eller ikke tilkoplet riktig

Elektroverktøyets effektopptak for lavt

Sugekraftregulering innstilt til for lav sugeytelse

Slangediameter stemmer ikke overens med bryterstilling

Sugeslange/munnstykke tilstoppet

Filterpose full

Filterelement skittent

Rengjøringsmekanisme defekt

Beholder full (flottør stenger sugeåpning)

Beholder full

For høy impedans i spenningsforsyningen

Avhjelping

Slå på nettsikringen

Slå av sugeren, la den avkjøle i ca. 5 minutter. Hvis sugeren ikke kan slås på igjen, ta kontakt med PROTOOL kundeservice

La PROTOOL service skifte ut kullbørsten

Kontroller elektroverktøyets funksjonsdyktighet hhv. stikk støpselet godt inn

Overhold minimum effektopptak på P > 40 W

Innstill sugekraften som beskrevet i kapittel “Sugekraftregulering”

Tilpass bryterstillingen til slangediameteren

Rengjør sugeslangen/munnstykket

Se kapittel “Utskiftning av filterposen”

Se kapittel “Rengjøring av filterelementet” hhv. “Utskiftning av filterelementet”

Informer PROTOOL-service

Slå av apparatet. Tøm beholderen

Kople apparatet til en annen stikkontakt som ligger nærmere sikringsboksen. Spenningssvingninger over 7% forventes ikke hvis impedansen på leveringspunktet er ≤ 0,15 Ù

Page 87

Garanti

For våre apparater er vi ansvarlig for material- eller produksjonsfeil i samsvar med gjeldende nasjonale bestemmelser, i minst 12 måneder. Ved utelukkende privat bruk er denne tiden 24 måneder innenfor EU-stater (bevises med regning eller følgeseddel).

Skader som spesielt skyldes slitasje, overbelastning, ufagmessig håndtering, eller skader forårsaket av brukeren eller annen bruk i strid med bruksanvisningen, eller skader som var kjent ved kjøp av apparatet omfattes ikke av dette ansvaret.

Reklamasjoner kan bare godtas hvis apparatet ikke ble demontert og returneres til leverandøren eller et autorisert PROTOOL-serviceverksted. Ta godt vare på bruksanvisningen, sikkerhetsforskrifter, reservedelsliste og kvittering. Dessuten gjelder produsentens aktuelle betingelser for ansvar ved mangler.

Anmerkning

På grunn av kontinuerlige forsknings- og utviklingsarbeid tas det forbehold om endringer av de tekniske spesifikasjonene i dette dokumentet.

Erklæring om utføringskonformitet

På vårt fulle ansvar erklærer vi at dette produktet er i samsvar med følgende normer eller normative dokumenter: EN 60 335-1, EN 60 335-2-69, EN 55 014-1, EN 55 014-2, EN 61 000-3-2, EN 61 000-3-3 og regjerings forordning 73/23/EEC og 89/336/EC.

Manfred Kirchner

Page 88

Tekniske data DK

VCP 700 E-L VCP 700 E-M

Spænding 230 V – 240 V 230 V Netfrekvens 50/60 Hz 50/60 Hz Sikring EU – 16 A 16 A

CH/DK – 10 A AUS – 10 A

Effektforbrug 1200 W 1200 W Effekten ved redskabets stikkontakt EU – 2400 W 2400 W

CH/DK – 1100 W AUS – 1200 W

Samlet effektforbrug EU – 3600 W 3600 W

CH/DK – 2300 W AUS – 2400 W

Luft-volumenstrøm (max.) 3600 l/min 3600 l/min Undertryk (max.) 23 000 Pa 23 000 Pa Måleareallydtryksniveau i 1 m afstand, EN 60704-1 60 dB (A) 60 dB (A) Arbejdsstøj 57 dB (A) 57 dB (A) Netledning: længde 7,5 m 7,5 m

type EU – H05 RR-F 3G1,5 H05 RR-F 3G1,5

CH/DK – H05 RR-F 3G1,0 AUS – H05 RR-F 3G1,5

Beskyttelsesklasse I I Beskyttelsesart IP X4 IP X4 Radiostøjdæmpningsgrad EN 55014-1 EN 55014-1 Beholdervolumen 70 l 70 l Bredde × dybde × højde 580 × 605 × 970 mm 580 × 605 × 970 mm Vægt 27 kg 27 kg

Sugeslange – ∅ Mindste luft- Tilsvarende undertryk ved

volumenstrøm forbindelsen sugeslange/værktøj 27 mm 690 l/min 16 300 Pa 32 mm 970 l/min 15 700 Pa 36 mm 1220 l/min 14 200 Pa 50 mm 2360 l/min 7800 Pa

Tilbehør VCP 700 E-L VCP 700 E-M

Betegnelse Artikelnr. Artikelnr.

Filterposer (5 stk.) 632 735 632 735 Affaldspose (5 stk.) 632 737 632 737 Filterelement 626 437 626 437

Betjeningselementer

1. Håndtag

2. Holder af udstræknings rør

3. Holder af tilbehør

4. Kontakt med sugerstyrke regulering

5. Tryklås

6. Affald beholder

8. Indløbskammer

9. Stik

10. Kabel holder

12. Beholderens lukkemekanisme

13. Hjul med bremse

14. Tilpasning af støvsugerrørets diameter

(VCP 700 E-M)

Tests og tilladelser

Sugerne er blevet afprøvet i henhold til IEC/EN 60335-2-69 inklusive tillæg AA. Det er blevet konstateret, at alle krav til apparater i støvklassen (L/M) er opfyldt.

Der skal foretages regelmæssig kontrol i henhold til de nationale bestemmelser vedrørende forebyggelse af uheld.

Mindst en gang om året skal der af fabrikanten eller en tilsvarende uddannet person foretages en støvteknisk kontrol, dvs. med hensyn til beskadigelser af filteret, apparatets tæthed og kontrolmekanismernes funktion.

Page 89

Sikkerhedsforskrifter

Apparatet må kun benyttes af personer, som er blevet uddannet i brugen og som udtrykkeligt har fået til opgave at arbejde med maskinen.

Til trods for den nemme brug af apparatet er det ikke egnet til at blive brugt af børn.

Brugen af apparatet er underlagt de gældende nationale bestemmelser. Udover driftsvejledningen og de gældende regler for uheldsforebyggelse i brugerlandet skal der også tages hensyn til de anerkendte fagtekniske regler for korrekt sikkerhedsmæssigt og fagligt arbejde.

Enhver i sikkerhedsmæssig henseende betænkelig arbejdsmåde skal undlades.

Nettilslutningsledningen skal kontrolleres jævnligt med hensyn til beskadigelser som f. eks. revnedannelse eller ældning.

Når tilslutningsledningen er beskadiget, skal denne udskiftes af PROTOOL-Service eller en autoriseret elektriker, inden apparatet atter tages i brug, for på denne måde at undgå farer for brugeren.

Tilslutningsledningen må kun erstattes af den i driftsvejledningen oplyste type.

Tilslutningsledningen må ikke beskadiges (f. eks. ved at køre hen over den eller ved at den kommer i klemme på anden måde). Tilslutningsledningen må kun trækkes ud af stikkontakten ved at trække i selve stikket (træk og rusk aldrig i ledningen). Apparatet skal kontrolleres med hensyn til fejlfri tilstand. Stik og forbindelser på tilslutningsledninger skal altid være i mindst stænkbeskyttet udgave.

Der må aldrig suges med et beskadiget filterelement. Hvis der opstår skum eller hvis væsken begynder at

lække ud af støvsugeren, skal De omgående stoppe arbejdet, slukke for maskinen og tømme affaldsbeholderen.

Den påfyldningsniveauslange til begræsning af vandniveauet skal renses jævnligt og kontrolleres for skader.

Henvisninger vedrørende håndterning af væsker og (sundshedsfarligt) støv finder De i kapitel “Anvendelsesområder og arbejdsmetoder”.

Kontrollér apparatets nominelle spænding, inden stikket tilsluttes. Kontrollér, at den på typeskiltet oplyste spænding svarer til den lokale forsyningsspænding.

Ved anvendelse af en forlængerledning skal denne være som anbefalet af fabrikanten eller en bedre udgave – se afsnit “Tekniske data”.

Det anbefales at sugeren sikres med et HFI-relæ. Dette afbryder spændingsforsyningen, hvis fejlstrømmen bliver højere end 30 mA i mere end 30 ms eller det indeholder en massekontrolstrømkreds.

Anvendes en forlængerledning skal ledningernes tværsnit være på mindst:

Lednings- Tværsnit længde

< 16 A < 25 A

op til 20 m ∅ 1,5 mm2∅ 2,5 mm

20 til 50 m ∅ 2,5 mm2∅ 4,0 mm

Anordning af spændingsførende dele (stikkontakter, stik og forbindelser) og udlægning af forlængerledningen skal foretages således, at beskyttelsesklassen opretholdes.

Der må aldrig sprøjtes vand på sugerens overdel: fare for personer, kortslutningsfare.

Støvsugeren må ikke anvendes udendørs ved lave temperaturer.

Der skal tages hensyn til den seneste udgave af IEC-bestemmelserne.

Stikkontakt til ekstraudstyr

Stikkontakten på apparatet må kun benyttes til de i driftsvejledningen angivne formål.

Før ekstraudstyr tilsluttes til stikkontakten:

1. Sluk for sugeren.

2. Sluk for det apparat, som skal tilsluttes. GIV AGT! Ved ekstra apparater, som er tilsluttet til

stikkontakten på dette apparat, skal der tages hensyn til ekstraudstyrets driftsvejledning og de deri beskrevne sikkerhedshenvisninger.

Service, rensning og reparation

Gennemfør kun servicearbejde, som er beskrevet i driftsvejledningen.

Før rensning og servicering af apparatet skal man principielt trække stikket ud af stikkontakten.

Til servicering og rensning skal apparatet behandles således, at der ikke opstår nogen fare for servicepersonalet og andre personer.

I serviceområdet skal der

- anvendes filtreret tvangsventilation

- bæres beskyttelsestøj

- serviceområdet skal renses således, at der ikke kan komme nogen farlige stoffer ud i miljøet.

Inden apparatet fjernes fra det område, som er belastet med farlige stoffer

- skal apparatets ydre suges af og renses eller apparatet skal pakkes godt ind

- undgå herved en fordeling af aflejret farligt støv

I forbindelse med service- og reparationsarbejde skal alle forurende dele, som ikke kunne renses på tilfredstillende måde

- pakkes ind i tætte poser

- bortskaffes i henhold til de gældende bestemmelser

Mindst en gang om året skal der gennemføres et støvteknisk eftersyn enten af PROTOOL Service eller tilsvarende uddannede personer for at kontrollere filteret for skader og for at kontrollere apparatets lufttæthed og kontrolmekanismernes funktion.

Page 90

Tilbehør og reservedele

Anvend kun de børster, som er blevet leveret sammen med apparatet eller som er beskrevet i driftsvejledningen. Brugen af andre børster kan have negativ indflydelse på sikkerheden.

Anvend kun originalt PROTOOL-tilbehør og reservedele (se kapitel “Tilbehør”). Brugen af andre dele kan have negativ indflydelse på sikkerheden.

Beregnet anvendelsesområde

Anvendelsesområde og hensigtsmæssig brug

Apparaterne, som er beskrevet i denne brugsvejledning, er egnede

- til erhvervsmæssig og kommerciel brug, f. eks. på hoteller, skoler, sygehuse, fabrikker, forretninger, kontorer og udlejningslokaler.

Følgende materialer må ikke suges op:

- varme materialer (glødende cigaretter, varm aske osv.)

- brændbare, eksplosive, aggressive væsker (f. eks. benzin, opløsningsmidler, syrer, lud osv.)

- brændbare, eksplosive støvtyper (f. eks. magnesium-, aluminiumstøv osv).

Ved afstøvning skal der sørges for tilstrækkelig luftudveksling i lokalet, når apparatets brugte luft ledes tilbage til lokalet (tag i denne sammenhæng hensyn til de gældende nationale bestemmelser).

Apparatets operatører skal inden arbejdet oplyses om

- brugen af apparatet

- farer, som udgår fra de stoffer, der skal suges op

- den sikre bortskafning af opsuget materiale

VCP 700 E-L

Denne suger er egnet til opsugning tørt, ikke brændbart støv, ikke brændbare væsker, træstøv og farligt støv med MAK-værdier ≥ 1 mg/m³ (støvklasse L).

VCP 700 E-M

Denne suger er egnet til opsugning tørt, ikke brændbart støv, ikke brændbare væsker, træstøv og farligt støv med MAK-værdier ≥ 0,1 mg/m³ (støvklasse M).

Sugeren skal være udstyret med tilsvarende filtre alt efter farligheden af det støv, som skal op-/afsuges: se tabel i kapitel “Sugning af tørstoffer”.

Før idrifttagning

Sammenbygning af sugeren

Nogle tilbehørdele leveres liggende i beholderen og skal tages ud inden sugeren tages i drift for første gang. Sugerens overdel skal i denne forbindelse tages af. Netstikket må ikke være tilsluttet inden da.

1. Låseklemmerne åbnes og sugerens overdel tages af.

2. Tilbehørdelene tages ud af snavsbeholderen og emballagen fjernes.

3. Til opsugning af støv med MAKværdier: filter-

posen lægges i beholderen som vist i vejledningen (vejledningen er vedlagt). Til opsugning af ufarligt støv: affaldsposen (vejledningen er vedlagt) lægges ind i beholderen. VIGTIGT! Filterposemuffen skal trykkes hårdt ind over studsen.

4. Sugerens overdel sættes på og låseklemmerne lukkes. HENVISNING! Vær opmærksom på, at låseklemmerne sidder korrekt.

Betjening / drift

Tilslutninger

Tilslut sugeslangen

1. Tilslut sugeslangen.

Til opsugning af tørt, ikke brændbart støv med MAKværdier skal sugeslangediameteren svare til indstillingen af apparatets omskifter.

Elektrisk tilslutning

Den på typeskiltet oplyste driftsspænding skal svare til forsyningsspændingen i det lokale el-net.

1. Vær opmærksom på, at sugeren er slukket.

2. Tilslutningsledningen stik sættes i en sikkerhedsstikkontakt, som er installeret på forskriftsmæssig måde.

Page 91

Tilslutning af elektrisk udstyr

I henhold til bestemmelserne må kun støvteknisk afprøvet støvdannende udstyr tilsluttes. Maksimalt effektforbrug for tilsluttet udstyr: se afsnit “Tekniske data”.

1. Vær opmærksom på, at udstyret er slukket.

2. El-udstyret tilsluttes stikdåsen på betjeningspanelet.

Tænd sugeren

Kontaktstilling MAN

1. Drej kontakten til stilling MAN.

Sugemotoren starter.

VCP 700 E-M

Slangediameteren og indstillingen for slangediameteren skal stemme overens:

Slange ∅ Slangediameterindstilling

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Kontaktstilling AUTO

Vær opmærksom på, at det tilsluttede udstyr er slukket, inden kontakten drejes til stillingen AUTO.

1. Drej kontakten til stilling AUTO. Sugemotoren starter ved indkobling af det tilsluttede udstyr.

2. Slukkes det tilsluttede udstyr, kører sugeren videre i kort tid, således at støvet i slangen suges op i sikkerhedsfilterposen.

VCP 700 E-M

Slangediameteren og indstillingen for slangediameteren skal stemme overens:

Slange ∅ Slangediameterindstilling

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Sugekraftregulering

På sugekraftreguleringen kan omdrejningstallet og dermed sugeevnen varieres. Dette muliggør en præcis tilpasning af sugeeffekten til forskellige opgaver.

Kontrol af volumenstrømovervågningen

Før opsugning af støv med MAK-værdier:

1. Kontrollér, om alle filtre er sat i og at de er anbragt på rigtig måde.

2. Hold sugeslangen lukket, mens motoren kører. Der skal lyde et advarselssignal efter ca. 1 sekund.

Akustisk advarselstone (kun VCP 700 E-M)

Når lufthastigheden i sugeslangen falder under 20 m/s, lyder der af sikkerhedsgrunde en akustisk advarsel, se afsnittet “Afhjælpning af fejl”.

Afrensning af filterelementet

Filterelementet renses automatisk i drift for at sikre en vedvarende høj sugeeffekt.

Ved særdeles stærk forurening af filterelementet anbefaler vi en fuldstændig afrensning:

Efter opsugning af støv med affaldspose:

1. Sluk sugeren.

2. Dyse- eller sugeslangeåbningen lukkes med håndfladen.

3. Apparatets kontakt sættes i position MAN og sugeren køres så i ca. 10 sekunder ved lukket sugeslangeåbning.

10 sek.

Page 92

Anvendelsesområder og arbejdsmetoder

Arbejdsteknikker

Supplerende tilbehør, sugedyser og sugeslanger kan, hvis de er korrekt monteret, forbedre rengøringen og dermed nedsætte rengøringshyppigheden.

Effektiv rengøring opnås ved at følge nogle få retningslinier, kombineret med Deres egne erfaringer indenfor specielle områder.

Her finder De nogle principielle henvisninger.

Sugning af tørstoffer FORSIGTIGT! Brændbare stoffer må ikke suges

op.

Til opsugning af tørre, ikke brændbare støvtyper med MAK-værdier skal sugeslangens diameter svare til indstillingen på apparatets omskifter.

Før opsugning af tørre stoffer med MAK-værdier der altid lægges en sikkerheds-filterpose i beholderen. Artikelnummer se afsnit “Tilbehør”.

Til opsugning af ufarligt støv anbefaler vi brug af en affaldspose. Artikelnummer se afsnit “Tilbehør”. Det opsugede materiale kan så bortskaffes på nem og hygiejnisk måde.

Efter opsugning af væsker er filterelementet fugtigt. Et fugtigt filterelement stoppes hurtigere til, hvis der derefter suges tørt materiale op. Af den grund skal filterelementet vaskes og tørres eller udskiftes med et tørt filterelement, inden der suges tørt materiale op.

Anvend altid den filterpose / affaldspose, som passer til støvtypen (se tabel).

Opsugning af væske FORSIGTIGT! Brændbare væsker må ikke suges

op.

Før opsugning af væske skal filterposen/affaldsposen principielt fjernes og vandniveaubegrænsningen kontrolleres (se afsnit “Skift af filterelement).

Anvendelse af et separat filterelement eller filtersi anbefales.

Ved skumudvikling skal arbejdet straks afbrydes og beholderen skal tømmes.

Støvtype

• Ufarligt støv

• Støv med MAK-værdier ≥ 1 mg/m³ og træstøv

VCP 700 E-L

Filterpose/

affaldspose

Affaldspose Nr. 632 737

Filterpose Nr. 632 735

Brug / bortskafning

Bortskafning:

1. Gennemfør fuldstændig afrensning, se kapitel “Afrensning af filterelementet”

2. Bortskafning se kapitel “Skift af affaldspose”

Bortskafning se kapitel “Skift af filterpose”

Støvtype

• Ufarligt støv

• Intet træstøv

• Støv med MAK-værdier ≥ 0,1 mg/m³

• Overhold nationale bestemmelser

• Støv med MAK-værdier ≥ 0,1 mg/m³ og træstøv

VCP 700 E-M

Filterpose/

affaldspose

Affaldspose Nr. 632 737

Filterpose Nr. 632 735

Brug / bortskafning

Bortskafning:

1. Slange med værktøjsmuffe trækkes af fra værktøjet

2. Gennemfør fuldstændig afrensning, se kapitel “Afrensning af filterelementet”

3. Bortskafning se kapitel “Skift af affaldspose”

Bortskafning se kapitel “Skift af filterpose”

Page 93

Efter arbejdet

Slukning af sugeren og opbevaring

1. Efter opsugning af sundhedsfarligt støv skal sugeren suges af på ydersiden.

2. Sluk for sugeren og træk stikket ud af stikkontakten.

3. Tilslutningsledningen rulles op og hænges op i håndtaget.

4. Beholderen tømmes, sugeren renses.

5. Efter opsugning af væsker: Sugerens overdel placeres for sig, så filterelementet kan tørre.

6. Sugeren opbevares i et tørt lokale og sikres imod brug gennem uvedkommende.

Service

Serviceplan

efter efter

arbejdet behov Skift af affaldspose • Skift af filterpose • Skift af filterelement • Skift af filterelement • Tømning af smuds-

beholderen efter • opsugning af væsker

Servicearbejde

Skift af affaldspose

Skal der gennemføres en fuldstænding afrensning, inden affaldsposen udskiftes, se kapitel “Afrensning af filterelementet”.

I forbindelse med det følgende arbejde skal man sørge for, at der ikke hvirvles mere støv op end absolut nødvendigt. Bær P2-åndedrætsbeskyttelse.

1. Tag overdelen af støvsugeren af.

2. Løsgør tryklåsen (1) og tag tætningsringen af beholderen (2).

3. Fastgør støvsugerposen med forbindelseskabel.

4. Likvider affaldet ifølge lovbestemte reguleringer.

5. Den ny filterpose lægges i beholderen i henhold til den vedlagte vejledning.

Skift af filterpose

I forbindelse med det følgende arbejde skal man sørge for, at der ikke hvirvles mere støv op end absolut nødvendigt. Bær P2-åndedrætsbeskyttelse.

1. Låseklemmerne åbnes og sugerens overdel tages af fra smudsbeholderen.

2. Filterposemuffen trækkes af fra indgangsfittingen.

3. Filterposemuffen lukkes med skyderen.

4. Filterposen

bortskaffes i henhold til lovens bestemmelser.

5. Den ny filterpose lægges i den rensede beholder i henhold til vejledningen (trykt på filterposen).

VIGTIGT! Filterposemuffen trykkes på indgangsfittingen helt til anslaget.

Skift af filterelement

I forbindelse med det følgende arbejde skal man sørge for, at der ikke hvirvles mere støv op end absolut nødvendigt. Bær P2-åndedrætsbeskyttelse.

1. Låseklemmerne åbnes og sugerens overdel tages af fra smudsbeholderen. Sugerens overdel lægges ned med filterelementet visende opad, herved må sugerens overdel ikke stilles på afviseren (1) og

filterelementet må ikke beskadiges.

2. Bøjlehåndtaget (2) åbnes og bøjlen tages af.

3. Filterspændeskiven (3) tages af.

Page 94

4. Filterbeskyttelsesposen krænges over filterelementet.

5. Filterelementet tages forsigtigt af og filterbeskyttelsesposen lukkes med en knude.

6. Filtertætningen (4) renses, kontrolleres for skader og udskiftes om nødvendigt.

7. Antistatik-klemmen (5) kontrolleres for beskadigelser. Om nødvendigt skal den udskiftes af PROTOOL Service.

8. Kontrollér funktionen af styrespjældet (6) for filterafrensningen: styrespjældet skal kunne bevæge sig let frem og tilbage.

9. Rens påfyldningsniveauslangen (7).

10. Sæt et nyt filterelement på.

11. Sæt filterspændeskiven på. Sørg for korrekt position.

12. Sæt bøjlen på og luk bøjlehåndtaget.

13. Det brugte filterelement skal bortskaffes i henhold til lovens bestemmelser.

Sug aldrig uden filter!

Tømning af smudsbeholderen

Kun efter opsugning af farligt støv uden filterpose.

Efter støvsugning af væske: rens kanten af affald beholderen og tætningsringen.

1. Tag overdelen af støvsugeren af affald beholderen.

2. Løsgør tryklåsene og tag tætningsringen af.

3. Skub løftestangen på håndtaget opad og stil beholderen skråt.

4. Hæld affaldet ud og likvider det ifølge lovbestemte reguleringer.

ELLER

3. Løsgør affald beholderens lukkemekanisme (4).

4. Tag beholderen fat på holderne (5) og tag den af underdelen.

5. Hæld affaldet ud og likvider det ifølge lovbestemte reguleringer.

6. Fastgør den tomme affald beholder på overdelen.

Miljøbeskyttelse/Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Gælder kun for EU-lande: Smid ikke el-værktøj ud sammen med

det almindelige husholdningsaffald!

Iht. det europæiske direktiv 2002/96/EF

om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Page 95

Afhjælpning af fejl

Fejl

Motoren kører ikke

Motoren kører ikke i automatikdrift

Akustisk alarmsignal lyder (reduceret sugeeffekt) (kun ved VCP 700 E-M)

Ingen sugeeffekt ved væskesugning

Sugeren slukker under væskesugning

Spændingssvingninger

Årsag

Sikringen i tilslutningsdåsen er udløst / sprunget

Overlastbeskyttelsen har aktiveret

Den selvafbrydende kulbørste er slidt

El-udstyr defekt eller ikke rigtigt tilsluttet

El-værktøjets effektforbrug er for lav

Sugekraftreguleringen er indstillet til for lav sugeeffekt

Slangediameteren svarer ikke til omskifterens position

Sugeslange / dyse er tilstoppet Filterpose er fyldt Filterelementet er snavset

Afrensningsmekanisme defekt

Beholderen er fyldt (flyderen lukker sugeåbningen)

Beholderen er fyldt

For høj impedans i spændingsforsyningen

Afhjælpning

Genindkobling af sikring

Sluk sugeren, laden den køle af i ca. 5 minutter. Kan sugeren ikke startes igen, skal PROTOOL kundeservice tilkaldes

Få kulbørster udskiftet af PROTOOL Service

Kontrollér funktionen af el-udstyret, evt. stikket

Bemærk, at minimumseffektforbruget er på P > 40 W

Indstil sugekraften i henhold til afsnit “Sugekraftregulering”

Tilpas omskifterens indstilling til slangediameteren

Rens sugeslange / dyse Se afsnit “Skift af filterpose” Se afsnit “Afrensning af filterele-

ment” hhv. “Skift af filterelement” Tilkald PROTOOL-Service

Sluk sugeren, tøm beholderen

Tilslut sugeren til en stikdåse, der er nærmere sikringerne. Der kan ikke forventes spændingsvariationer over 7%, når impedansen på overgangspunktet er ≤ 0,15 Ù

Page 96

Garanti

I henhold til de respektive landes lovbestemmelser yder vi en garanti for materiale- eller produktionsfejl – dog mindst på en periode af 12 måneder.

Inden for EU-medlemsstaterne udgør denne garantiperiode 24 måneder for varer, der udelukkende anvendes privat (bevis via faktura eller leveringsformular).

Skader, der især kan føres tilbage til naturlig slitage, overbelastning, faglig ukorrekt omgang i modstrid med betjeningsvejledningen og skader, der forårsages af brugeren eller en anden anvendelse, der er i modstrid med betjeningsvejledningen, eller der var kendt ved købet, er udelukket af garantien.

Krav fra kundens side kan udelukkende accepteres, hvis maskinen/værktøjet sendes tilbage til leverandøren eller et serviceværksted, der er autoriseret af PROTOOL. Opbevar betjeningsvejledningen, sikkerhedsanvisningerne, reservedelslisten og bonen. Derudover gælder fabrikantens aktuelle garantibetingelser

Bemærkning

På grund af konstante forsknings- og udviklingsarbejde forbeholdes retten til at gennemføre ændringer af de tekniske oplysninger.

Erklæring om overensstemmelse

Vi erklærer på vores eget ansvar at dette produkt er i overensstemmelse med følgende normer eller normative dokumenter: EN 60 335-1, EN 60 335-2-69, EN 55 014-1, EN 55 014-2, EN 61 000-3-2, EN 61 000-3-3 og regerings påbud 73/23/EEC og 89/336/EC.

Manfred Kirchner

Page 97

Tekniska data S

VCP 700 E-L VCP 700 E-M

Nätspänning 230 V – 240 V 230 V Nätfrekvens 50/60 Hz 50/60 Hz Nätsäkring EU – 16 A 16 A

CH/DK – 10 A AUS – 10 A

Anslutningseffekt 1200 W 1200 W Anslutningsvärde för apparatuttag EU – 2400 W 2400 W

CH/DK – 1100 W AUS – 1200 W

Total anslutningseffekt EU – 3600 W 3600 W

CH/DK – 2300 W AUS – 2400 W

Luftflöde (max.) 3600 l/min 3600 l/min Undertryck (max.) 23 000 Pa 23 000 Pa Ljudtrycksnivå på mätyta, 1 m avstånd EN 60704-1 60 dB (A) 60 dB (A) Ljudnivå vid arbete 57 dB (A) 57 dB (A) Nätanslutningskabel: längd 7,5 m 7,5 m

typ EU – H05 RR-F 3G1,5 H05 RR-F 3G1,5

CH/DK – H05 RR-F 3G1,0 AUS – H05 RR-F 3G1,5

Skyddsklass I I Kapslingsklass IP X4 IP X4 Avstörningsgrad EN 55014-1 EN 55014-1 Behållarens volym 70 l 70 l Bredd × djup × höjd 580 × 605 × 970 mm 580 × 605 × 970 mm Vikt 27 kg 27 kg

Sugslangens – ∅ Minsta luftflöde Tillhörande undertryck vid

skarvstället mellan sugslang/verktyg

27 mm 690 l/min 16 300 Pa 32 mm 970 l/min 15 700 Pa 36 mm 1220 l/min 14 200 Pa 50 mm 2360 l/min 7800 Pa

Tillbehör VCP 700 E-L VCP 700 E-M

Beteckning Best. nr Best. nr

Filtersäck (5 styck) 632 735 632 735 Avfallssäck (5 styck) 632 737 632 737 Filterelement 626 437 626 437

Manöverorgan

1. Fäste

2. Handtag av förlängnings rör

3. Tillbehörs hållare

4. Strömbrytare med sugkraftreglering

5. Stängningsspänne

6. Avfallskärl

8. Ingångsfitting

9. Uttag

10. Kabelfäste

12. Kärls arretering

13. Litet hjul med broms

14. Inställning av slanggenomsnitt (VCP 700 E-M)

Provningar och godkännanden

Sugarna har provats enligt IEC/EN 60335-2-69 inklusive bilaga AA. Det har fastställts att maskinerna uppfyller alla krav enligt dammklass (L/M).

Kontroller enligt nationella arbetsskyddsföreskrifter måste ske regelbundet.

Minst en gång per år ska tillverkaren eller en utbildad person utföra en dammteknisk kontroll, t. ex. beträffande skador på filtret, maskinens lufttäthet och kontrollanordningarnas funktion.

Page 98

Säkerhetsanvisningar

Maskinen får endast användas av personer som har instruerats beträffande hanteringen och som uttryckligen getts i uppdrag att utföra arbetet.

Trots att maskinen är enkel att handha, är den inte lämpad för att användas av minderåriga.

När maskinen används ska gällande nationella bestämmelser följas. Förutom bruksanvisningen och de arbetsmiljöföreskrifter som gäller i det land där maskinen ska användas, ska även allmänt accepterade yrkesrelevanta regler för säkerhetsteknisk och fackmässigt korrekt användning tillämpas.

Alla ur säkerhetssynpunkt betänkliga arbetsmetoder måste underlåtas.

Kontrollera regelbundet att inte nätanslutningskabeln är skadad genom t. ex. sprickbildning eller åldring.

Om nätanslutningskabeln är skadad, måste denna bytas ut av PROTOOL service eller behörig elektriker innan maskinen tas i bruk, för att förhindra att fara uppstår.

Nätanslutningskabeln får endast bytas ut mot den typ som föreskrivs i bruksanvisningen.

Skada inte nätanslutningskabeln (t. ex. överkörning, ryck, klämning). Dra endast direkt i stickproppen när nätanslutningskabeln ska lossas från vägguttaget (dra aldrig i kabeln). Kontrollera att maskinens tillstånd motsvarar föreskrifterna. Stickpropp och skarvdon för nätanslutningskablar måste vara minst striltäta.

Sug aldrig med skadat filterelement. Om skumutveckling uppstår eller om det börjar läcka

vätska ur dammsugaren, avsluta genast arbetet, stäng av dammsugaren och töm magasinet på orenheter.

Rengör och kontrollera regelbundet den nivåslangen för begränsning av vattennivån, med avseende på skador.

Anvisningar om hantering av vätskor och (hälsofarligt) damm finner du i kapitel “Användningsområden och arbetsmetoder”.

Kontrollera maskinens märkspänning innan du ansluter den till nätet. Förvissa dig om att den spänning som finns angiven på typskylten överensstämmer med den lokala nätspänningen.

Vid användning av förlängningskabel får endast det utförande användas som anges av tillverkaren, eller en ännu högre kvalitet – se avsnitt “Tekniska data”.

Vi rekommenderar att maskinen ansluts över en jordfelsbrytare. Denna bryter strömförsörjningen om en krypström till jord överskrider 30 mA i 30 ms, eller den får en jordkontrollströmkrets.

När förlängningskabel används, ska man ge akt på minsta ledararea:

Kabellängd Area

< 16 A < 25 A

upp till 20 m ∅ 1,5 mm2∅ 2,5 mm

20 till 50 m ∅ 2,5 mm2∅ 4,0 mm

Utförandet på alla strömförande delar (vägguttag, stickpropp och kopplingar) samt dragningen av förlängningskablar ska utföras på sådant sätt att kapslingsklassen bibehålls.

Spola aldrig av dammsugarens överdel med vatten: personfara, kortslutningsrisk.

Dammsugaren får ej användas utomhus vid låga temperaturer.

Den senasta utgåvan av IEC-bestämmelserna ska följas.

Apparatuttag

Uttaget på maskinen får endast användas för det ändamål som föreskrivs i bruksanvisningen.

Innan apparat ansluts till apparatuttaget:

1. Stäng av dammsugaren

2. Stäng av den apparat som ska anslutas OBS! För de apparater som är anslutna till

apparatuttaget ska resp. apparats bruksanvisning och säkerhetsföreskrifterna i dessa beaktas.

Service, rengöring och reparationer

Utför endast de servicearbeten som beskrivs i bruksanvisningen.

Innan maskinen rengörs eller service utförs, ska principiellt alltid stickproppen dras ut.

Vid service och rengöring måste maskinen behandlas så att inte fara uppstår för servicepersonal och andra personer.

Inom serviceområdet

- ska filtrerad tvångsventilation användas

- ska skyddsklädsel användas

- ska allt rengöras på sådant sätt att inga farliga

ämnen kan komma ut i omgivningen

Innan maskinen avlägsnas ur det område som är kontaminerat med farliga ämnen

- dammsug maskinens utsida, torka rent eller

förpacka maskinen lufttätt

- förhindra därvid att avlagrat farligt damm sprids Vid servicearbeten och reparationer, måste alla för-

orenade delar som inte kunde rengöras tillfredställande

- förpackas i ogenomsläppliga påsar

- överlämnas till destruktion i överenstämmelse

med giltiga föreskrifter

Minst en gång per år ska PROTOOL-servicetekniker eller en utbildad person utföra en dammteknisk kontroll, t. ex. beträffande skador på filtret, maskinens lufttäthet och kontrollanordningarnas funktion.

Page 99

Tillbehör och reservdelar

Använd endast borstar som levererats med maskinen eller som föreskrivs i bruksanvisningen. Används andra borstar kan det inverka på säkerheten.

Använd endast PROTOOL originaltillbehör och reservdelar (se kapitel “Tillbehör”). Används andra delar kan det inverka på säkerheten.

Ändamålsenlig användning

Användningsändamål och föreskriven användning

De maskiner som beskrivs i denna bruksanvisning är lämpade för

- yrkesmässig användning, t. ex. i hotell, skolor, sjukhus, fabriker, affärer, kontor och uthyrning

Följande material får inte sugas upp:

- hett material (glödande cigaretter, het aska osv.)

- brännbara, explosiva, aggressiva vätskor (t. ex. bensin, lösningsmedel, syror, baser osv.)

- brännbart, explosivt, damm (t. ex. magnesiumeller aluminiumdamm osv.)

Om dammsugarens frånluft leds tillbaka in i rummet måste tillräcklig luftväxling finnas i rummet, (beakta därvidlag gällande nationella bestämmelser).

Innan maskinens betjäningspersonal påbörjar arbetet ske de informeras om

- hur maskinen används

- vilka risker som det uppsugna materialet utgör

- säker destruktion av det uppsugna materialet

VCP 700 E-L

Denna sugare är lämpad för uppsugning av torrt, icke brännbart damm, vätskor, trädamm och farligt damm med MAK-värden ≥ 1 mg/m³ (dammklass L).

VCP 700 E-M

Denna sugare är lämpad för uppsugning av torrt, icke brännbart damm, vätskor, trädamm och farligt damm med MAK-värden ≥ 0,1 mg/m³ (dammklass M).

För att suga upp damm med MAK-värden, ska filtersäck användas.

Sugaren måste vara utrustad med ett filter som motsvarar farligheten på det damm som ska sugas upp: se tabell i kapitel “Uppsugning av torra ämnen”.

Före idrifttagningen

Hopsättning av dammsugare

Några tillbehörsdelar levereras inpackade i behållaren och måste avlägsnas före första idrifttagningen. Först måste då sugöverdelen lyftas bort. Stickproppen får ännu inte ha stuckits in i ett uttag.

1. Öppna låsklammerna och lyft bort sugöverdelen.

2. Plocka ut tillbehörsdelarna och föpackningen ur smutsbehållaren.

3. För att suga upp damm med MAK-värden: Lägg in filter-

säcken i behållaren enligt anvisningen (anvisningen ligger bifogad). För att suga upp ofarligt damm: Lägg in avfallssäcken i behållaren (anvisning ligger bifogad). VIKTIGT! Tryck upp filtersäckens muff kraftigt på inloppets anslutning.

4. Sätt ner sugöverdelen och stäng låsklammerna.

HÄNVISNING! Se till att låsklammerna placeras rätt.

Användning / Drift

Anslutningar

Anslutning av sugslang

1. Anslut sugslangen.

För uppsugning av torrt, icke brännbart damm med MAKvärden måste sugslangens diameter anpassas till strömställarens position.

Elektrisk anslutning

Den driftspänning som finns angiven på typskylten måste stämma överens med nätspänningen.

1. Ge akt på att dammsugaren är avstängd.

2. Tryck in anslutningskabelns stickpropp i ett skyddjordat uttag, installerat enligt föreskrift.

Page 100

100

10 sek.

Anslutning av elapparat

Enligt föreskriven användning, får endast dammtekniskt kontrollerade dammbildande apparater anslutas. Maximal effekt på den elapparat som ska anslutas: se avsnitt “Tekniska data”.

1. Ge akt på att elapparaten är avstängd.

2. Anslut elapparaten till apparatuttaget vid manöverpanelen.

Inkoppling av dammsugare

Strömställarläge MAN

1. Vrid strömställaren till läge MAN.

Sugmotorn startar.

VCP 700 E-M

Slangdiameter och inställningen av sugslangsdiametern måste stämma överens:

Slang ∅ Slangdiameterinställning

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Strömställarläge AUTO

Innan du vrider omkopplaren till läge AUTO måste du förvissa dig om att den anslutna elapparaten är avstängd.

1. Vrid strömställaren till läge AUTO. Sugmotorn startar när den anslutna

elapparaten slås på.

2. Efter avstängning av elapparaten förblir sugaren inkopplad ännu ett kort moment, för att det damm som finns kvar i sugslangen ska transporteras till filtersäcken.

VCP 700 E-M

Slangdiameter och inställningen av sugslangsdiametern måste stämma överens:

Slang ∅ Slangdiameterinställning

∅ 27 ∅ 27 ∅ 32 ∅ 32 ∅ 36 ∅ 36 ∅ 50 ∅ 50

Sugkraftreglering

Med sugkraftregleringen kan varvtalet och därmed sugeffekten varieras. Detta möjliggör en exakt anpassning av sugeffekten till olika suguppgifter.

Kontrollera flödesövervakningen

Före uppsugning av damm med MAK-värden:

1. Kontrollera om alla filter är på plats och är riktigt monterade.

2. Täpp igen sugslangen när motorn är inkopplad, efter ca 1 sekund hörs en akustisk varningssignal.

Akustisk varningssignal (endast VCP 700 E-M)

Sjunker lufthastigheten i sugslangen under 20 m/s, aktiveras av säkerhetsskäl en akustisk varningssignal, se avsnittet “Avhjälpande av störningar”.

Rensning av filterelement

För att konstant hög sugförmåga ska kunna garanteras, rensas filterelementet automatiskt under drift.

Vid extremt stark nedsmutsning av filterelementet rekommenderar vid en fullrensning:

Efter uppsugning av damm med avfallssäck:

1. Stäng av dammsugaren.

2. Stäng igen munstyckets eller sugslangens öppning med handflatan.

3. Vrid strömställaren till läge MAN och låt sugaren arbeta i ca 10 sekunder med igensatt sugslangsöppning.
