Protool JSP 120, BSP 120 E, JSP 120 E Original Instruction

701108_002

Originalbetriebsanleitung/ Ersatzteilliste 6 Original instruction/ Spare parts list 13 Notice origine/ Liste de pièces de rechange 19 Manual original/ Lista de piezas de repuesto 26 Istruzioni originali/ Elenco parti di ricambio 33 Originele gebruiksaanwijzing/ Lijst met reserveonderdelen 40 Originalbruksanvisning/ Reservdelslista 47 Alkuperäiset käyttöohjeet/ Varaosaluettelo 53 Original brugsanvisning/ Reservedelsliste 59 Originalbruksanvisning/ Reservedelsliste 65 Manual de instruções original/ Lista de peças sobresselentes 71 Оригинал Руководства по эксплуатации/ Перечень запасных частей 78 Původní návod pro používáni/ Seznam náhradních dílů 85 Instrukcja oryginalna/ Lista czêœci zamiennych 91 Pôvodný návod k obsluhe/ Zoznam náhradných dielov 98

JSP 120 JSP 120 E BSP 120 E

1-1

1-5 1-31-4

2-1

2-3

2-2

1-2

2-8

2-42-52-62-7

4-1

4-3

4-2

5-2

3-4

5-15-3

3-1 3-33-2

7-1

7-2

7-4

7-5

7-3

Stichsäge JSP 120, JSP 120 E, BSP 120 E

Originalbetriebsanleitung Inhaltsverzeichnis

Die angegebenen Abbildungen befinden sich am Anfang der Bedienungsanleitung.

Bestimmungsgemäß sind die Stichsägen zum Sägen von Holz und holzähnlichen Werkstoffen vorgesehen. Mit den von Protool angebotenen Spezialsägeblättern können die Maschinen auch zum Sägen von Kunststoff, Stahl, Aluminium, Buntmetall und Keramikplatten verwendet werden.

Für Schäden und Unfälle bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

JSP 120, JSP 120 E

BSP 120 E

1 Symbole .................................. 6

2 Bestimmungsgemäße Verwen-

dung ....................................... 6

3 Bedienelemente........................ 7

4 Technische Daten ...................... 7

5 Sicherheitshinweise................... 7

5.1 Allgemeine Sicherheitshinweise... 7

5.2 Maschinenspezifische Sicher-

heitshinweise ........................... 7

5.3 Emissionswerte......................... 8

5.4 Metallbearbeitung ..................... 8

6 Inbetriebnahme ........................ 8

7 Einstellungen............................ 9

7.1 Werkzeug wechseln................... 9

7.2 Sägeblattführung einstellen........ 9

7.3 Splitterschutz einsetzen ............. 9

7.4 Spanflugschutz einsetzen........... 9

7.5 Absaugung............................... 9

7.6 Sägetisch einstellen................... 9

7.7 Pendelhub einstellen.................. 10

7.8 Hubzahlregelung....................... 10

8 Arbeiten mit der Maschine.......... 10

8.1 Frei geführt nach Anriss ............. 10

8.2 Eintauchen ohne Vorbohren........ 10

9 Wartung und Pflege................... 10

10 Zubehör .................................. 10

10.1 Parallelanschlag........................ 11

10.2 Kreisschneider.......................... 11

10.3 Sägeblätter, sonstiges Zubehör ... 11

10.4 Festool CMS ............................. 11

11 Umweltschutz/ Entsorgung......... 11

12 Gewährleistung......................... 11

13 EG-Konformitätserklärung.......... 12

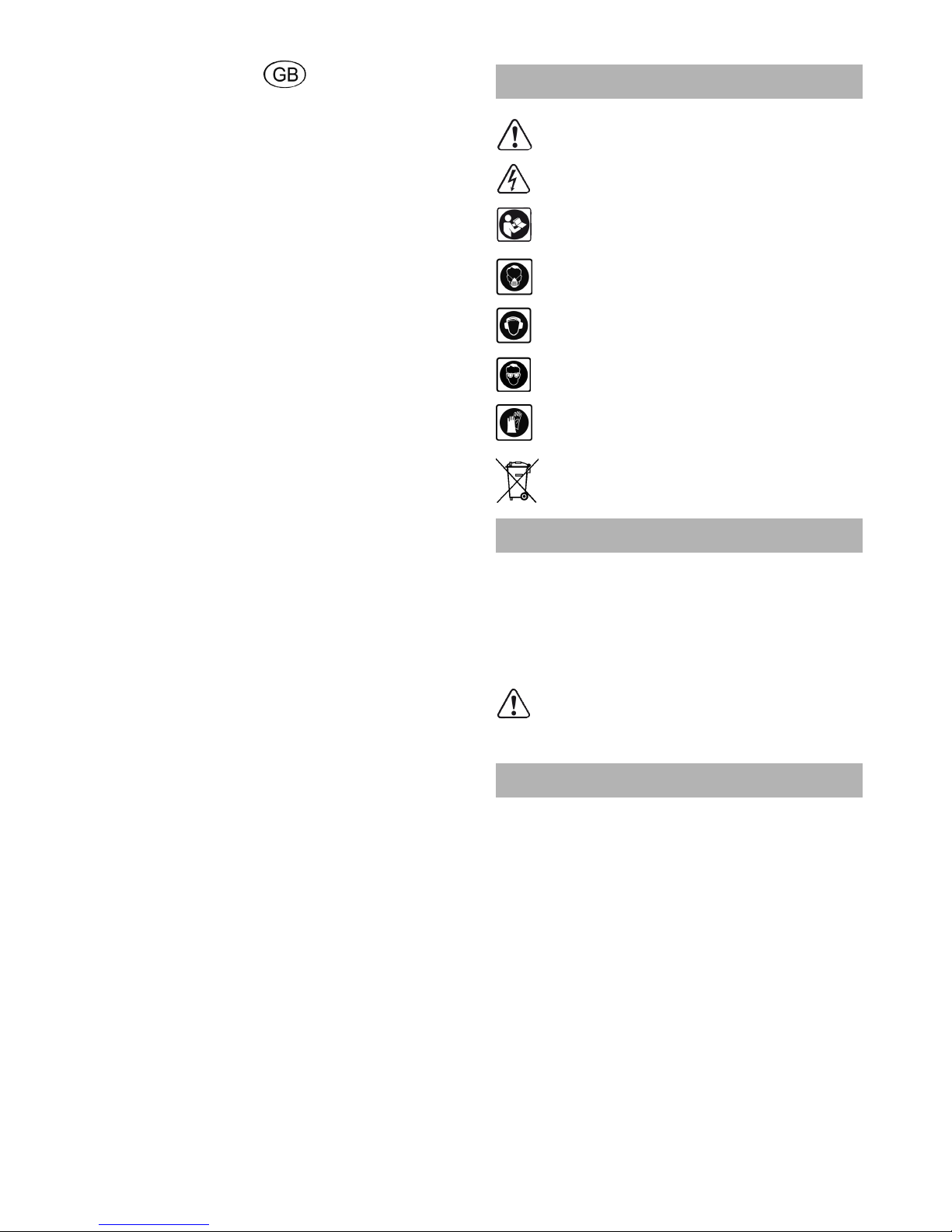

1Symbole

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Anleitung/Hinweise lesen!

Atemschutz tragen!

Gehörschutz tragen!

Schutzbrille tragen!

Schutzhandschuhe tragen!

Nicht in den Hausmüll geben.

2 Bestimmungsgemäße Ver-

wendung

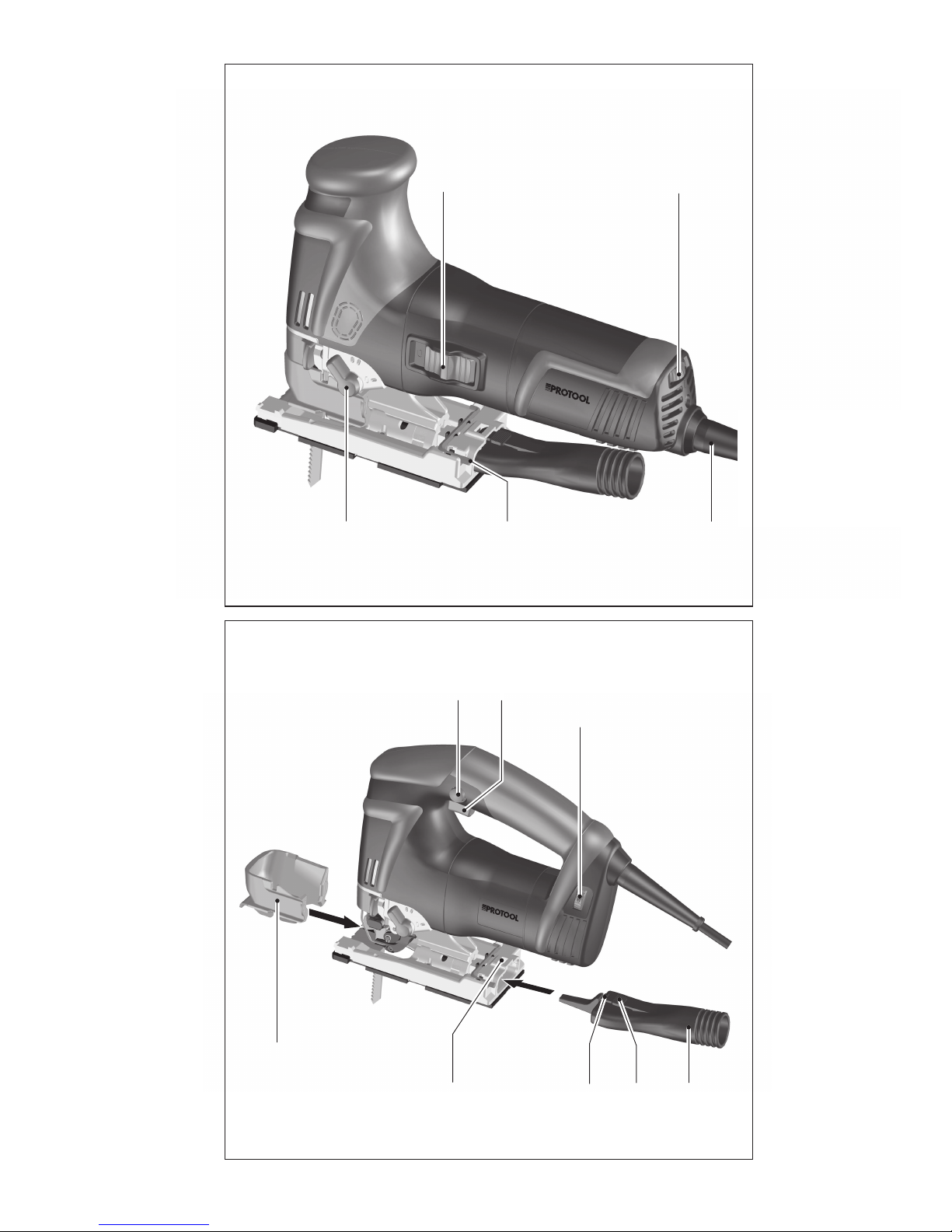

3 Bedienelemente

[1-1] Ein-/Ausschalter [1-2] Drehzahlregelung (nur JSP 120 E) [1-3] Netzanschlussleitung [1-4] Innensechskantschlüssel [1-5] Pendelhubschalter

[2-1] Arretierknopf [2-2] Ein-/Ausschalter [2-3] Drehzahlregelung

5.1 Allgemeine Sicherheitshinweise Warnung! Lesen Sie sämtliche Si-

cherheitshinweise und Anweisun-

gen.

Fehler bei der Einhaltung der Warnhinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

5.2 Maschinenspezifische Sicher-

heitshinweise

–

Halten Sie die Maschine nur an den isolierten Handgriffen, wenn beim Arbeiten Einsatzwerkzeuge zum Trennen auf verborgene Stromleitungen oder das eigene Stromkabel treffen können.

Wenn Einsatzwerkzeuge zum Trennen auf spannungsführende Stromleitungen treffen, können metallische Teile der Maschine unter Spannung gesetzt werden und dem Benutzer einen elektrischen Schlag versetzen.

–

Protool Elektrowerkzeuge dürfen nur in Arbeitstische eingebaut werden, die von Protool hierfür vorgesehen sind.

Durch den Einbau in einen anderen oder selbstgefertigten Arbeitstisch kann das Elektrowerkzeug unsicher werden und zu schweren Unfällen führen.

–

Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen.

Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

– Deformierte oder rissige Sägeblätter sowie

Sägeblätter mit stumpfen oder defekten Schneiden dürfen nicht verwendet werden.

– Die Stichsäge ist stets mit laufendem Sä-

geblatt an das Werkstück anzusetzen.

– Tragen Sie geeignete persönliche Schutz-

ausrüstungen: Gehörschutz, Schutzbrille, Staubmaske bei stauberzeugenden Arbeiten, Schutzhandschuhe beim Bearbeiten rauer Materialien und beim Werkzeugwechsel.

– Befestigen Sie das Werkstück so, dass es

sich beim Bearbeiten nicht bewegen kann.

– Schließen Sie die Maschine bei stauberzeu-

genden Arbeiten stets an eine Absaugung an.

[2-4] Absaugstutzen [2-5] Hebel [2-6] Haken [2-7] Aussparung [2-8] Spanflugschutz

4 Technische Daten

Stichsägen JSP 120 BSP 120 E, JSP 120 E

Leistung W 550 720 Hubzahl min

-1

3100 1000 - 2900 Hublänge mm 26 Pendelhub 3 Stufen max. Schrägstellung 45° nach beiden Seiten max. Schnitttiefe

(sägeblattabhängig)

Holz 120 mm

Aluminium 20 mm

Stahl 10 mm Gewicht kg 2,4 Schutzklasse / II

5 Sicherheitshinweise

– Kontrollieren Sie regelmäßig den Stecker

und das Kabel und lassen Sie diese bei Beschädigung von einer autorisierten Kundendienst-Werkstätte erneuern.

– Gesundheitsschädliche Stoffe, wie z.B. As-

best, dürfen nicht bearbeitet werden.

5.3 Emissionswerte

Die nach EN 60745 ermittelten Werte betragen typischerweise:

Schwingungsemissionswert a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745:

Die angegebenen Emissionswerte (Vibration, Geräusch) wurden gemäß den Prüfbedingungen in EN 60745 gemessen, und dienen dem Maschinenvergleich. Sie eignen sich auch für eine vorläufige Einschätzung der Vibrationsund Geräuschbelastung beim Einsatz.

Die angegebenen Emissionswerte repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wird jedoch das Elektrowerkzeug für andere Anwendungen, mit an-

deren Einsatzwerkzeugen oder ungenügend gewartet eingesetzt, kann dies die Vibrations- und Geräuschbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung während einem vorgegebenen Arbeitszeitraum sind auch die darin enthaltenen Leerlauf- und Stillstandszeiten der Maschine zu beachten. Dieses kann die Belastung über den gesamten Arbeitszeitraum erheblich verringern.

5.4 Metallbearbeitung

Bei der Bearbeitung von Metall sind aus Sicherheitsgründen folgende Maßnahmen einzuhalten:

– Vorschalten eines Fehlerstrom- (FI-,

PRCD-) Schutzschalters.

– Maschine an ein geeignetes Absauggerät

anschließen.

– Maschine regelmäßig von Staubablagerun-

gen im Motorgehäuse reinigen. – Verwenden Sie ein Metall-Sägeblatt. – Schließen Sie den Spanflugschutz.

JSP 120, JSP 120 E

Das Gerät besitzt einen Schiebeschalter [11] zum Ein-/Ausschalten (I= EIN; 0 = AUS).

BSP 120 E

Das Gerät besitzt einen Druckschalter [2-2] zum Ein-/Ausschalten.

JSP 120

Schalldruckpegel LPA = 86 dB(A) Schallleistungspegel LWA = 97 dB(A) Unsicherheit K = 3 dB

BSP 120 E, JSP 120 E

Schalldruckpegel LPA = 83 dB(A) Schallleistungspegel LWA = 94 dB(A) Unsicherheit K = 3 dB

VORSICHT

Beim Arbeiten eintretender Schall Schädigung des Gehörs

Benutzen Sie einen Gehörschutz!

Sägen von Holz

Handgriff (

JSP 120, JSP

120 E,

BSP 120 E

)

= 4,5 m/s

K = 2,0 m/s

Getriebekopf (

JSP 120,

JSP 120 E)

ah = 7,0 m/s

K = 2,0 m/s

Sägen von Metall

Handgriff (

JSP 120, JSP

120 E,

BSP 120 E

)

= 3,0 m/s

K = 2,0 m/s

Getriebekopf (

JSP 120,

JSP 120 E

)

= 5,0 m/s

K = 2,0 m/s

Schutzbrille tragen!

6 Inbetriebnahme

WARNUNG

Unzulässige Spannung oder Frequenz! Unfallgefahr

Die Netzspannung und die Frequenz der Stromquelle müssen mit den Angaben auf dem Typenschild übereinstimmen.

WARNUNG

Verletzungsgefahr, Stromschlag

Ziehen Sie vor allen Arbeiten an der Maschine stets den Netzstecker aus der Steckdose!

Für Dauerbetrieb kann er mit dem Arretierknopf

[2-1]

eingerastet werden. Durch nochmaliges Drücken des Schalters wird die Arretierung wieder gelöst.

7.1 Werkzeug wechseln

Öffnen Sie den Spannhebel [3-4] bis zum Anschlag.

Entnehmen Sie das vorhandene Sägeblatt. Stecken Sie ein neues Sägeblatt bis zum an-

schlag in die Sägeblattaufnahme [3-1]. Schließen Sie den Spannhebel.

7.2 Sägeblattführung einstellen

Zur besseren Führung des Sägeblattes besitzen die Pendelstichsägen unmittelbar über dem Werkstück eine zusätzliche Hartmetallführung [3-2].

Ziehen Sie die Schraube [3-3] mit dem Innensechskantschlüssel [1-4] so weit an, bis die Backen am Sägeblatt beinah anliegen.

Das Sägeblatt muss sich noch leicht bewegen lassen!

7.3 Splitterschutz einsetzen

Der Splitterschutz ermöglicht Schnitte mit ausrissfreien Schnittkanten auch auf der Austrittsseite des Sägeblattes.

Schieben Sie bei ausgeschalteter Maschine den Splitterschutz [4-3] bis zum Sägeblatt auf die Führung [4-2].

Schalten Sie die Stichsäge ein. Schieben Sie bei laufender Maschine den

Splitterschutz an einer ebenen Fläche so weit hinein, bis dieser mit der Vorderkante des Sägetisches bündig ist. Der Splitterschutz wird dabei eingesägt.

Damit der Splitterschutz zuverlässig funktioniert, muss er beidseitig dicht am Sägeblatt abschließen. Daher sollte für ausrissfreie Schnitte bei jedem Sägeblattwechsel auch ein neuer Splitterschutz eingesetzt werden.

7.4 Spanflugschutz einsetzen

Der Spanflugschutz verhindert ein Wegschleudern der Späne und verbessert die Wirksamkeit der Spanabsaugung.

Setzen Sie den Spanflugschutz [2-8] zwischen Sägetisch und Spannhebel ein.

Schieben Sie den Spanflugschutz mit leichtem Druck bis zum Einrasten nach hinten.

7.5 Absaugung

Mit dem Absaugadapter [2-4] lassen sich die Stichsägen an ein Absauggerät (Schlauchdurchmesser 27 mm) anschließen.

Setzen Sie beim Arbeiten mit Absaugung stets einen Splitterschutz ein, um ein Verstopfen der Absaugkanäle zu verhindern.

Stecken Sie den Absaugadapter in die hintere Öffnung des Sägetisches, so dass der Haken [2-6] in die Aussparung [2-7] einrastet.

Zum Abnehmen des Absaugadapters drücken Sie den Hebel [2-5].

7.6 Sägetisch einstellen

Der Sägetisch kann für Schrägschnitte bis zu 45° nach beiden Seiten geschwenkt werden.

Entfernen Sie den Spanflugschutz und den Splitterschutz.

Öffnen Sie die Klemmschraube [4-1] mit dem Innensechskantschlüssel [1-4].

Schieben Sie den Sägetisch ca. 5 mm nach vorne.

Stellen Sie die gewünschte Schrägstellung nach der Skala [5-2] ein.

Schließen Sie die Klemmschraube [4-1]. Für randnahes Sägen kann der Sägetisch

nach hinten versetzt werden. Entfernen Sie den Spanflugschutz und den

Splitterschutz. Öffnen Sie die Klemmschraube [4-1] mit

dem Innensechskantschlüssel [1-4].

7 Einstellungen

WARNUNG

Verletzungsgefahr, Stromschlag

Ziehen Sie vor allen Arbeiten an der Maschine stets den Netzstecker aus der Steckdose!

WARNUNG

Gesundheitsgefährdung durch Stäube

Stäube können gesundheitsgefährdend sein. Arbeiten Sie daher nie ohne Absaugung.

Beachten Sie beim Absaugen gesundheitsgefährdender Stäube stets die nationalen Bestimmungen.

Schieben Sie den Sägetisch in die hintere Stellung, so dass der Zentrierdorn [5-1] in die Öffnung [5-3] passt.

Schließen Sie die Klemmschraube [4-1].

7.7 Pendelhub einstellen

Um unterschiedliche Materialien mit optimalem Vorschub bearbeiten zu können, besitzen die Pendelstichsägen einen verstellbaren Pendelhub. Mit dem Pendelhubschalter [1-5] wird die gewünschte Stellung gewählt:

Stellung 0 = Pendelhub aus Stellung 3 = maximaler Pendelhub

7.8 Hubzahlregelung

JSP 120 E, BSP 120 E

Die Hubzahl lässt sich mit dem Stellrad

[1-2;

2-3]

stufenlos zwischen 1000 und 2900 min

-1

einstellen. Damit können Sie die Schnittgeschwindigkeit dem jeweiligen Werkstoff optimal anpassen.

8.1 Frei geführt nach Anriss

Durch seine Dreiecksform zeigt der Splitterschutz [4-3] die Schnittlinie des Sägeblattes an. Er erleichtert dadurch das Sägen nach Anriss.

8.2 Eintauchen ohne Vorbohren

Für Tauchschnitte in Holzwerkstoffe muss sich der Sägetisch in vorderer Stellung (Grundstellung, siehe Bild [1]) befinden.

Setzen Sie die Säge mit der vorderen Sägetischkante auf das Werkstück auf.

Tauchen Sie die Säge bei voller Hubzahl und Pendelhubstellung 3 in das Werkstück ein, Bild [6].

Beschädigte Schutzeinrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.

Zur Sicherung der Luftzirkulation müssen die Kühlluftöffnungen im Motorgehäuse stets frei und sauber gehalten werden.

Verwenden Sie nur das für diese Maschine vorgesehene originale Protool Zubehör und Protool Verbrauchsmaterial, da diese System-Komponenten optimal aufeinander abgestimmt sind. Bei der Verwendung von Zubehör und Verbrauchsmaterial anderer Anbieter ist eine qualitative Beeinträchtigung der Arbeitsergebnisse und Einschränkung der Garantieansprüche wahrscheinlich. Je nach Anwendung kann sich der Verschleiß der Maschine oder Ihre persönliche Belastung erhöhen. Schützen Sie daher sich

Empfohlene Einstellung des Pendelhubs

Hartholz, Weichholz, Spanplatten, Holzfaserplatten

1 - 3

Tischlerplatten, Sperrholz, Kunststoff

1 - 2

Keramik 0 Aluminium, NE-Metalle 0 - 2 Stahl 0 - 1

Empfohlene Hubzahl (Stellung des Stellrades)

Hartholz, Weichholz, Tischlerplatten, Sperrholz, Spanplatten

Holzfaserplatten 4 - 6 Kunststoff 3 - 6 Keramik, Aluminium, NE-Metalle 3 - 5 Stahl 2 - 4

8 Arbeiten mit der Maschine

WARNUNG

Verletzungsgefahr

Befestigen Sie das Werkstück so, dass es sich beim Bearbeiten nicht bewegen kann.

9 Wartung und Pflege

WARNUNG

Verletzungsgefahr, Stromschlag

Ziehen Sie vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdose!

Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

10 Zubehör

selbst, Ihre Maschine und Ihre Garantieansprüche durch die ausschließliche Nutzung von original Protool Zubehör und Protool Verbrauchsmaterial!

10.1 Parallelanschlag

Mit dem Parallelanschlag (Bestell-Nr.

764973) lässt sich die Stichsäge parallel zur Werkstückkante führen. Der Parallelanschlag kann von beiden Seiten am Sägetisch montiert werden:

Schieben Sie den Spannbügel [7-1] von vorn auf den Sägetisch.

Schieben Sie den Parallelanschlag [7-2] von der Seite durch den Spannbügel in die gewünschte Stellung.

Schließen Sie den Drehknopf [7-3].

10.2 Kreisschneider

Mit dem Kreisschneider (Bestell-Nr. 764969) lassen sich kreisförmige Schnitte mit einem Durchmesser zwischen 120 und 720 mm herstellen. Der Kreisschneider kann von beiden Seiten am Sägetisch montiert werden:

Schieben Sie den Spannbügel [7-1] von vorn auf den Sägetisch.

Schieben Sie den Kreisschneider [7-4] von der Seite durch den Spannbügel in die gewünschte Stellung.

Schließen Sie den Drehknopf [7-3]. Stecken Sie die Zirkelspitze [7-5] in die hin-

tere Bohrung des Kreisschneiders.

10.3 Sägeblätter, sonstiges Zubehör

Um unterschiedliche Werkstoffe rasch und sauber schneiden zu können, bietet Ihnen Protool für alle Einsatzfälle speziell auf Ihre Protool Stichsäge abgestimmte Sägeblätter an.

10.4 Festool CMS

Durch den Einbau der Stichsäge in das Festool System CMS erhält man eine halbstationäre Tischsäge für Formschnitte. Informationen hierzu gibt Ihnen der Prospekt CMS.

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/ EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

REACh für Protool Produkte, deren Zubehör und Verbrauchsmaterial:

REACh ist die seit 2007 in ganz Europa gültige Chemikalienverordnung. Wir als „nachgeschalteter Anwender“, also als Hersteller von Erzeugnissen sind uns unserer Informationspflicht unseren Kunden gegenüber bewusst. Um Sie immer auf dem neuesten Stand halten zu können und über mögliche Stoffe der Kandidatenliste in unseren Erzeugnissen zu informieren, haben wir folgende Website für Sie eingerichtet:

www.protool-online.com/reach

Für unsere Geräte leisten wir auf Materialoder Fertigungsfehler Gewährleistung gemäß den länderspezifischen gesetzlichen Bestimmungen, mindestens jedoch 12 Monate. Innerhalb der Staaten der EU beträgt die Gewährleistungszeit 24 Monate (Nachweis durch Rechnung oder Lieferschein). Schäden, die insbesondere auf natürliche Abnützung/Verschleiß, Überlastung, unsachgemäße Behandlung bzw. durch den Verwender verschuldete Schäden oder sonstige Verwendung entgegen der Bedienungsanleitung zurückzuführen sind oder beim Kauf bekannt waren, bleiben von der Gewährleistung ausgeschlossen. Ebenso ausgeschlossen bleiben Schäden, die auf die Verwendung von nichtoriginal Zubehör und Verbrauchmaterialien (z.B. Schleifteller) zurückzuführen sind.

Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferanten oder an eine autorisierte Protool-Kundendienstwerkstätte zurückgesendet wird. Bewahren Sie Bedienungsanleitung, Sicherheitshinweise, Ersatzteilliste und Kaufbeleg gut auf. Im Übrigen gelten die jeweils aktuellen Gewährleistungsbedingungen des Herstellers.

11 Umweltschutz/ Entsor-

gung

12 Gewährleistung

Anmerkung

Aufgrund der ständigen Forschungs- und Entwicklungsarbeiten sind Änderungen der hierin gemachten technischen Angaben vorbehalten.

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 60745-1, EN 60745-2-11, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366 gemäß den Bestimmungen der Richtlinien 2006/42/EG, 2004/108/EG.

Sämtliche Vorschriften wurden in der Verlautung deren Änderungen und Ergänzungen benutzt, die zur Zeit der Ausgabe dieser Erklärung ohne deren Zitierung gültig waren.

Technische Unterlagen stehen beim Hersteller zur Verfügung.

Stanislav Jakeš Forschung, Entwicklung, technische Doku-

mentation Protool GmbH Wertstr. 20 D-73240 Wendlingen

26.04.2010

13 EG-Konformitätserklärung

Stichsäge Serien-Nr

JSP 120 497598 JSP 120 E 497500 BSP 120 E 497597

Jig saw JSP 120, JSP 120 E, BSP 120 E

Original Instruction Table of contents

The specified illustrations appear at the beginning of the Operating Instructions.

Jigsaws are designed for sawing wood and similar materials similar to wood. With the special saw blades offered by Protool, these machines can also be used for sawing plastic, steel, aluminium, non-ferrous metal and ceramic plates.

The user bears the responsibility for damage and accidents caused by improper use.

JSP 120, JSP 120 E

BSP 120 E

1 Symbols .................................. 13

2 Intended use............................ 13

3 Control elements ...................... 13

4 Technical data .......................... 14

5 Safety instructions .................... 14

5.1 General safety instructions......... 14

5.2 Machine-related safety instruc-

tions ....................................... 14

5.3 Emission levels ......................... 14

5.4 Metalworking............................ 15

6 Operation ................................ 15

7 Settings................................... 15

7.1 Changing tools ......................... 15

7.2 Adjusting three saw blade guide . 16

7.3 Fitting the splinterguard............. 16

7.4 Fitting the chip guard ................ 16

7.5 Dust extraction......................... 16

7.6 Adjusting the base runner .......... 16

7.7 Adjusting the pendulum stroke ... 16

7.8 Adjusting the number of strokes . 16

8 Working with the machine.......... 17

8.1 Free hand according to the scribe

mark....................................... 17

8.2 Plunge cutting without pilot drill-

ing.......................................... 17

9 Service and maintenance ........... 17

10 Accessories .............................. 17

10.1 Parallel guide ........................... 17

10.2 Circle cutter ............................. 17

10.3 Saw blades, other accessories .... 17

10.4 Festool CMS ............................. 18

11 Environmental Protection/ Dis-

posal....................................... 18

12 Warranty ................................. 18

13 EU Declaration of Conformity...... 18

1Symbols

Warning of general danger

Risk of electric shock

Read the Operating Instructions/ Notes!

Wear a dust mask.

Wear ear protection.

Wear protective goggles.

Wear protective gloves.

Do not throw in the household waste.

2 Intended use

3 Control elements

[1-1] On/Off switch [1-2] Speed control (only JSP 120 E) [1-3] Mains power cable [1-4] Allen key [1-5] Pendulum stroke switch

[2-1] Locking button [2-2] On/Off switch [2-3] Speed control [2-4] Extractor connector [2-5] Lever [2-6] Hock

5.1 General safety instructions WARNING! Read all safety warnings

and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

5.2 Machine-related safety instruc-

tions

–

Hold power tool by insulated gripping surfaces, when performing an operation where the cutting accessory may contact hidden wiring or its own cord.

Cutting accessory contacting a "live" wire may make exposed metal parts of the power tool "live" and could give the operator an electric shock.

–

Protool electric power tools must only be installed on work tables provided by Protool for this purpose.

If the tool is installed in another, or self-made, work table, it can become unstable and result in serious accidents.

–

Wait until the power tool stops completely until placing it down.

The tool can become entangled and lead to a loss of control of the power tool.

– Deformed or cracked saw blades and saw

blades with blunt or broken cutting edges must not be used.

– Always place the pendulum jigsaw on the

workpiece with the saw blade running.

– Wear suitable protection such as ear pro-

tection, safety goggles, a dust mask for work which generates dust, and protective gloves when working with raw materials and when changing tools.

– Always secure the workpiece in such a man-

ner that it cannot move while being sawed.

– Always connect the machine to a dust ex-

tractor when work involves dust generation.

– Check the plug and the cable regularly and

should either become damaged, have them replaced by an authorised after-sales service workshop.

– Harmful dusts, e.g. z.B. asbestos, must

not be processed.

5.3 Emission levels

The typical values determined in accordance with EN 60745 are:

[2-7] Notch [2-8] Chip guard

4 Technical data

Jigsaws JSP 120 BSP 120 E, JSP 120 E

Power W 550 720 No. of strokes min

-1

3100 1000 - 2900 Stroke length mm 26 26 Pendulum stroke 3 stages 3 stages max. Inclination 45° to both sides Cutting depth

(depending on saw blade)

wood mm 120 120

aluminium mm 20 20

steel mm 10 10 Weight kg 2,4 2,4 Degree of protection / II

5Safety instructions

JSP 120

Sound-pressure leve LPA = 86 dB(A) Sound-power level L

= 97 dB(A)

Measuring uncertainty allowance

K = 3 dB

BSP 120 E, JSP 120 E

Sound-pressure leve LPA = 83 dB(A)

Vibration emission value ah (vector sum for three directions) and uncertainty K measured in accordance with EN 60745:

The emission values specified (vibration, noise) were measured in accordance with the test conditions stipulated in EN 60745 and are intended for machine comparisons. They are also used for making preliminary estimates regarding vibration and noise loads during operation.

The emission values specified refer to the main applications for which the power tool is used. If the electric power tool is used for other applications, with other tools or is not maintained sufficiently prior to operation, however, the vibration and noise load may be higher when the tool is used. Take into account any machine idling times and downtimes to estimate these values more accurately for a specified time period. This may significantly reduce the load during the machine operating period.

5.4 Metalworking

The following precautions are to be taken when processing metals for safety reasons:

– Pre-connect a residual current circuit-

breaker (FI, PRCD).

– Connect the machine to a suitable dust ex-

tractor.

– Clean tool regularly of dust accumulations

in the motor housing.

JSP 120, JSP 120 E

The power tool has a slide switch [1-1] to switch the tool on and off (I = ON, 0 = OFF).

BSP 120 E

The power tool have a push button switch [22] to switch the tool on and off.

The locking button [2-1] can be engaged to operate in continuous mode. Press the switch again to release the knob.

7.1 Changing tools

Open chuck lever [3-4] up to the stop. Remove fitted saw blade.

Sound-power level L

= 94 dB(A)

Measuring uncertainty allowance

K = 3 dB

CAUTION

Operating noise Damage to hearing

Wear ear protection!

Sawing wood

Handle (JSP 120, JSP 120 E, BSP 120 E)

ah = 4,5 m/s

K = 2,0 m/s

Gear head (JSP 120, JSP 120 E)

ah = 7,0 m/s

K = 2,0 m/s

Sawing metal

Handle (JSP 120, JSP 120 E, BSP 120 E)

ah = 3,0 m/s

K = 2,0 m/s

Gear head (JSP 120, JSP 120 E)

ah = 5,0 m/s

K = 2,0 m/s

BSP 120 E, JSP 120 E

Wear protective goggles.

6Operation

WARNING

Unauthorised voltage or frequency! Risk of accident

The mains voltage and the frequency of the power source must correspond with the specifications on the machine's name plate.

WARNING

Risk of injury, electric shock

Always pull the plug out of the socket before performing any type of work on the machine!

7 Settings

WARNING

Risk of injury, electric shock

Always pull the plug out of the socket before performing any type of work on the machine!

Insert new saw blade up to the stop in the saw blade holder [3-1].

Close chuck lever.

7.2 Adjusting three saw blade guide

The pendulum jigsaws have an additional hard metal guide [3-2] immediately above the workpiece for a better guidance of the saw blade.

Tighten the screw [3-3] with the Allen key [1-4] until the jaws almost rest against the saw blade.

The saw blade should still be able to be moved easily!

7.3 Fitting the splinterguard

The splinterguard allows cuts with splinter-free edges, even on the exit side of the saw blade.

With the tool switched off, fit the splinterguard [4-3] on the guide [4-2] up to the saw blade.

Switch the jigsaw on. With the tool running, push the splinterguard

in until the splinterguard is flush with the front edge of the base runner. Thereby the splinterguard is cut in.

The splinterguard must lie close to the saw blade on both sides to ensure its reliable operation. Thus, a new splinterguard should be fitted every time the saw blade is changed to ensure splinter-free cuts.

7.4 Fitting the chip guard

The chip guard prevents chips from flying off and improves the efficiency of the chip extractor.

Insert the chip guard [2-8] between the base runner and chuck lever.

Push back the chip guard with a slight pressure until it catches in place.

7.5 Dust extraction

Jigsaws can be connected to a dust extractor (hose diameter 27 mm) using the extractor adapter [2-4].

When working with suction units, always use a splinterguard in order to prevent the suction channels becoming blocked.

Insert the extractor adapter into the rear hole of the base runner in so that the hook [2-6] catches in the notch [2-7].

Press the lever [2-5] to remove the extractor adapter.

7.6 Adjusting the base runner

The base runner can be swivelled to both sides by up to 45° for bevel cuts.

Remove chip guard and splinterguard. Release locking screw [4-1] with Allen key

[1-4]. Push base runner approx. 5 mm forwards. set desired inclination according to the scale

[5-2]. Tighten locking screw [4-1]. The base runner can be moved back for saw-

ing close to edges. Remove chip guard and splinterguard. Release locking screw [4-1] with Allen key

[1-4]. Push base runner to rear position so that the

centring pin [5-1] fits in the opening [5-3]. Tighten locking screw [4-1].

7.7 Adjusting the pendulum stroke

In order to process different materials with an optimum feed movement the pendulum jigsaws have an adjustable pendulum stroke. Select the desired setting with the pendulum stroke switch [1-5]:

setting 0 = pendulum stroke off setting 3 = maximum pendulum stroke

7.8 Adjusting the number of strokes JSP 120 E, BSP 120 E

You can regulate the number of strokes steplessly between 1000 and 2900 min

-1

using

the adjusting wheel

[1-2; 2-3]. This enables you to optimise the cutting speed to suit the material.

WARNING

Dust hazard

Dust can be hazardous to health. Always work with a dust extractor.

Always read applicable national regulations before extracting hazardous dust.

Recommended settings of the pendulum stroke

Hard and soft wood,chip board, wood fibre board

1 - 3

Wood core plywood, plywood, plastics

1 - 2

Ceramic 0 Aluminium, NF metals 0 - 2 Steel 0 - 1

8.1 Free hand according to the scribe mark

The triangular shape of the splinterguard [43] shows the cutting line of the saw blade and thus facilitates cutting to a scribe mark.

8.2 Plunge cutting without pilot drilling

The base runner must be in the front position for plunge cuts in timber materials (basic setting, see Figure [1]).

Place saw on the front edge of the runner. Set saw to maximum no. of strokes and pen-

dulum stroke setting 3 and start the plunge cut into the workpiece (Figure [6]).

Damaged safety devices and components must be repaired or replaced in a recognised specialist workshop, unless otherwise indicated in the operating manual.

To ensure constant air circulation, always keep the cooling air openings in the motor housing clean and free of blockages.

Use only original Protool accessories and Protool consumable material intended for this machine because these components are designed specifically for the machine. Using accessories and consumable material from other suppliers will most likely affect the quality of your working results and limit any warranty claims. Machine wear or your own personal workload may increase depending on the application. Protect yourself and your machine, and preserve your warranty claims by always using original Protool accessories and Protool consumable material!

10.1 Parallel guide

Use the parallel guide (order no. 764973) to guide the jigsaw parallel to the workpiece edge. The parallel guide can be fitted on both sides of the base runner:

Slide clamping clip [7-1] onto the base runner from the front.

Insert parallel guide [7-2] through the clamping clip from the side to the desired position.

Tighten rotary knob [7-3].

10.2 Circle cutter

The circle cutter (order no. 764969) can be used to produce circular cuts with a diameter between 120 and 720 mm. The circle cutter can be fitted on both sides of the base runner:

Slide clamping clip [7-1] onto the base runner from the front.

Insert circle cutter [7-4] through the clamping clip from the side to the desired position.

Tighten rotary knob [7-3]. Insert circle tip [7-5] in the rear bore hole of

the circle cutter.

10.3 Saw blades, other accessories

In order to saw different materials quickly and cleanly, Protool offers saw blades for all applications that are specially designed for your Protool jigsaw.

Recommended number of strokes (adjusting wheel setting)

Hard and soft wood, wood core plywood, plywood, chip board

Wood fibre boards 4 - 6 Plastics 3 - 6 Ceramic, aluminium, NF metals 3 - 5 Steel 2 - 4

8 Working with the machine

WARNING

Risk of injury

Always secure the workpiece in such a manner that it cannot move while being machined.

9 Service and maintenance

WARNING

Risk of injury, electric shock

Always disconnect the mains plug from the socket before performing maintenance work on the machine!

All maintenance and repair work which requires the motor housing to be opened must only be carried out by an authorised service workshop.

10 Accessories

10.4 Festool CMS

By fitting the jigsaws in the Festool Systems CMS you end up with a semi-stationary bench-mounted saw for profile cuts. Further information can be fond in the CMS brochure.

Power tools, accessories and packaging should be sorted for environmental-friendly recycling.

Only for EC countries: Do not dispose of power tools into

household waste!

According to the European Directive 2002/ 96/EC on waste electrical and electronic equipment and its incorporation into national law, power tools that are no longer suitable for use must be separately collected and sent for recovery in an environmental-friendly manner.

REACh for Protool products, its accessories and consumable materials:

REACh is a European Chemical Directive that came into effect in 2007. As "downstream users" and product manufacturers, we are aware of our duty to provide our customers with information. We have set up the following website to keep you updated with all the latest news and provide you with information on all the materials used in our existing products:

www.protool-online.com/reach

We offer a warranty for material and production defects for all our tools in accordance with the locally applicable legal provisions, but for a minimum of 12 months. Within the EU member states, the warranty period is 24 months (verification through invoice or delivery note). Damage caused by the operator, natural wear, overloading, incorrect handling or through the use of the equipment not specified in the operating manual, or damage which was known at the time of purchase, is not covered by the warranty. Furthermore, damage caused by the use of non-original accessories and consumable materials (e.g. sanding pads) is also excluded.

Complaints can only be accepted if the tool is returned while still assembled to the supplier or an authorised Protool Customer Service workshop. Keep the operating manual, safety instructions, spare parts list and purchase receipt in a safe place. Otherwise the current warranty conditions of the manufacturer shall apply.

Note

Due to continuous research and development work, we reserve the right to make changes to the technical content of this documentation.

We declare under our sole responsibility that this product is in conformity with the following standards or standardization documents:

EN 60745-1, EN 60745-2-11, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366 according to the provision of the regulations stipulated in Directive 2006/42/ EC, 2004/108/EC.

All the procedures were applied as validly amended at the time of the issue of this declaration, without quoting these.

Technical documentation is kept at the manufacturer.

Stanislav Jakeš Research, Development and Technical Docu-

mentation Protool GmbH Wertstr. 20 D-73240 Wendlingen

26.04.2010

11 Environmental Protection/

Disposal

12 Warranty

13 EU Declaration of Confor-

mity

Jigsaw Serial no.

JSP 120 497598 JSP 120 E 497500 BSP 120 E 497597

Scie sauteuse pendulaire JSP 120, JSP 120 E, BSP 120 E

Notice origine Table des matières

Les illustrations indiquées se trouvent au début de la notice d'utilisation.

Les scies sauteuses sont conçues de façon conforme aux prescriptions pour le sciage de bois et de matériaux similaires. Avec les lames de scie spéciales proposées par Protool, vous pouvez également utiliser les machines pour le sciage de plastiques, d'acier, d'aluminium, d'alliages cuivre / zinc et de plaques en céramiques.

L'utilisateur est responsable des dommages et accidents provoqués par une utilisation non conforme.

JSP 120, JSP 120 E

BSP 120 E

1 Symboles................................. 19

2 Utilisation en conformité avec les

instructions.............................. 19

3 Eléments de la machine ............. 19

4 Caractéristiques techniques........ 20

5 Consignes de sécurité................ 20

5.1 Consignes générales de sécurité . 20

5.2 Consignes de sécurité spécifi-

ques à la machine..................... 20

5.3 Valeurs d'émission .................... 21

5.4 Travail de métaux ..................... 21

6 Mise en service......................... 21

7 Réglages ................................. 22

7.1 Changement d’outil ................... 22

7.2 Régler le guidage de la lame....... 22

7.3 Installer le pare-éclats............... 22

7.4 Installer la protection anti-projec-

tion des copeaux....................... 22

7.5 Aspiration ................................ 22

7.6 Régler la table de sciage ............ 23

7.7 Régler le mouvement pendulaire. 23

7.8 Régler la cadence...................... 23

8 Travail avec la machine.............. 23

8.1 Sans guidage suivant tracé......... 23

8.2 Plongée sans perçage préalable .. 23

9 Entretien et maintenance ........... 24

10 Accessoires .............................. 24

10.1 Butée parallèle ......................... 24

10.2 Outil de coupe circulaire............. 24

10.3 Lames de scie, autres accessoires 24

10.4 Festool CMS ............................. 24

11 Protection de l’environnement/

Elimination de déchets............... 24

12 Garantie .................................. 25

13 Déclaration de conformité CE...... 25

1Symboles

Avertissement de danger général

Risque d'électrocution

Lire les instructions / les remarques !

Porter une protection respiratoire !

Port d'une protection acoustique !

Porter des lunettes de protection !

Porter des gants de protection !

Ne pas mettre aux déchets communaux!

2 Utilisation en conformité

avec les instructions

3 Eléments de la machine

[1-1] Interrupteur de marche/arrêt [1-2] Régulation de la vitesse (unique-

ment JSP 120 E) [1-3] Câble de raccordement secteur [1-4] Clé Allen [1-5] Commutateur de course pendulaire

[2-1] Bouton de blocage [2-2] Interrupteur de marche/arrêt [2-3] Régulation de la vitesse

5.1 Consignes générales de sécurité Avertissement ! Veuillez lire toutes

les consignes de sécurité et ins-

tructions.

Des erreurs résultant du non-respect des consignes d'avertissement et des instructions peuvent occasionner un choc électrique, des brûlures et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une référence future.

Le terme "outil électrique" utilisé dans les consigne de sécurité se rapporte aux outils électriques fonctionnant sur secteur (avec cordon d'alimentation) et aux outils électriques fonctionnant sur accumulateurs (sans cordon d'alimentation).

5.2 Consignes de sécurité spécifi-

ques à la machine

–

Ne tenez la machine que par l'intermédiaire des poignées isolées, si vous êtes susceptibles de toucher des lignes électriques cachées ou votre propre câble électrique lorsque vous travaillez avec la machine.

Si des outils touchent des lignes électriques, des pièces métalliques de la machine peuvent être

mises sous tension et asséner une décharge électrique à l'utilisateur.

–

Les outils électriques de Protool doivent uniquement être montés sur des tables de travail prévues par Protool à cet effet.

Le montage sur d'autres tables de travail ou des tables réalisées par soimême peut rendre l'outil électrique instable et conduire à de graves accidents.

–

Arrêtez l'immobilisation complète de la machine électrique avant de la déposer.

L'outil peut se bloquer et conduire à une perte de contrôle de la machine électrique.

– Ne pas utiliser des lames de scie défor-

mées ou fendues ainsi que des lames de scie avec des taillants émoussés ou défectueux.

– Il faut toujours approcher la scie de la piè-

ce à scier avec la lame en marche.

– Porter des protections personnelles adé-

quates : protection auditive, lunettes de protection, masque pour les travaux générant de la poussière, gants de protection pour les travaux avec des matériaux rugueux et pour le changement d‘outils.

– Fixer la pièce à usiner de manière à ce

qu‘elle ne puisse pas bouger pendant le traitement.

[2-4] Raccord d'aspiration [2-5] Levier [2-6] Crochet [2-7] Échancrure [2-8] Protecteur contre les projections de

copeaux

4 Caractéristiques techniques

Scie circulaire JSP 120 BSP 120 E, JSP 120 E

Puissance W 550 720 Régime tr/min 3100 1000 - 2900 Longueur de course mm 26 26 Mouvement pendulaire 3 niveaux 3 niveaux max. inclinaison 45° sur les deux côtés Profondeur de

coupe (en fonction de la lame)

bois mm 120 120

aluminium mm 20 20

acier mm 10 10 Poids kg 2,4 2,4 Classe de protection / II

5 Consignes de sécurité

– Raccordez toujours la machine à un dispo-

sitif d'aspiration en cas de travaux générant des poussières.

– Contrôlez régulièrement le connecteur et le

câble, et, en cas d'endommagement, faites les remplacer par un des ateliers de service après-vente agréés.

– Les matériaux nocives, pour example

amiante, ne doivent pas être usinés !

5.3 Valeurs d'émission

Les valeurs mesurées selon la norme NE 60745 sont habituellement :

Valeur d'émission vibratoire a

(somme vectorielle tridirectionnelle) et incertitude K déterminées selon EN 60745 :

Les valeurs d'émission indiquées (vibration, bruit) ont été mesurées conformément aux conditions d'essai selon NE 60745 et sont destinées à des fins de comparaisons entre les machines. Elles permettent également une estimation provisoire de la charge de vibrations et de la nuisance sonore lors de l'utilisation.

Les valeurs d'émission indiquées représentent les principales applications de la machine électrique. Cependant, si la machine électrique est utilisée pour d'autres applications, avec d'autres outils de travail ou est insuffisamment entretenue, la charge de vibrations et la nuisance sonore peuvent être nettement supérieures sur la globalité de la période de travail. Pour une évaluation précise pendant une période prédéfinie, il convient également de tenir compte des temps de ralenti et d'immobilisation de la machine. Ceci peut réduire considérablement la charge sur la globalité de la période.

5.4 Travail de métaux

Pour des raisons de sécurité, respectez les mesures suivantes lors de l'usinage de métal :

– Installez en amont de l'appareil un disjonc-

teur à courant de défaut (FI, PRCD. – Raccordez l'outil à un aspirateur approprié. – Nettoyez régulièrement les dépôts de

poussières accumulés dans le carter mo-

teur. – Utilisez une lame de scie pour métal. – Fermez le protecteur contre les projections

de copeaux.

JSP 120

Niveau de pression acoustique

LPA = 86 dB(A)

Niveau de puissance sonore

= 97 dB(A)

Majoration pour incertitude de mesure

K = 3 dB

BSP 120 E, JSP 120 E

Niveau de pression acoustique

LPA = 83 dB(A)

Niveau de puissance sonore

= 94 dB(A)

Majoration pour incertitude de mesure

K = 3 dB

ATTENTION

Acoustique se produisant lors du travail Endommagement de l'ouïe

Munissez-vous de casques anti-bruit!

Sciage de bois

Poignée (JSP 120, JSP 120 E, BSP 120 E)

ah=4,5 m/s

K = 2,0 m/s

Tête de carter (JSP 120, JSP 120 E)

ah=7,0 m/s

K = 2,0 m/s

Sciage de métal

Poignée (JSP 120, JSP 120 E, BSP 120 E)

ah=3,0 m/s

K = 2,0 m/s

Tête de carter (JSP 120, JSP 120 E)

ah=5,0 m/s

K = 2,0 m/s

Porter des lunettes de protection !

6 Mise en service

AVERTISSEMENT

Tension ou fréquence non admissible ! Risque d'accident

La tension et la fréquence d'alimentation électrique doivent être conformes aux indications de la plaque signalétique.

JSP 120, JSP 120 E

Les outil électriques possèdent un interrupteur de mise en/hors service à coulisse [1-1] (I = ON, 0 = OFF).

BSP 120 E

Les outil électriques possèdent un interrupteur de mise en/hors service à poussoir [22].

Pour le fonctionnement continu, il peut être bloqué au moyen du bouton de blocage [21]. Une nouvelle pression sur l'interrupteur libère le blocage.

7.1 Changement d’outil

Ouvrir le levier de serrage [3-4] jusqu‘à la butée,

Retirer la lame en place. Enfoncer la lame neuve dans le logement de

lame jusqu‘à la butée [3-1]. Refermer le levier de serrage.

7.2 Régler le guidage de la lame

Les scies sauteuses pendulaires possèdent un système de guidage en métal dur [3-2] placé juste au-dessus de la pièce à scier afin d‘améliorer encore le guidage de la lame.

Utiliser la clé Allen [1-4] pour serrer la vis [3-3] jusqu‘à ce que les joues touchent presque la lame.

La lame doit pouvoir se déplacer encore sans aucun problème !

7.3 Installer le pare-éclats

Le pare-éclats permet d‘effectuer des coupes avec des rebords de coupe non déchirés y compris du côté de sortie de la lame.

La machine éteinte, glisser le pare-éclats [43] sur le guidage [4-2] jusqu‘à la lame.

Mettre la scie sauteuse en route. Pendant que celle-ci fonctionne, repousser le

pare-éclats sur une surface plane tout en sciant jusqu‘à ce que le pare-éclats affleure avec le bord avant de la table de sciage.

Pour que le pare-éclats fonctionne de façon fiable, il doit entourer les deux côtés de la lame de façon étanche. Il est donc conseillé, pour avoir une coupe sans déchirures, de mettre un nouveau pareéclats à chaque remplacement de la lame.

7.4 Installer la protection anti-projection des copeaux

La protection anti-projection des copeaux empêche les copeaux d‘être éjectés et améliore l‘efficacité du système d‘aspiration.

Insérer la protection anti-projection des copeaux [2-8] entre la table de sciage et le levier de serrage.

Pousser la protection anti-projection des copeaux vers l‘arrière en exerçant une légère pression, jusqu‘à ce qu‘elle s‘enclenche.

7.5 Aspiration

Grâce à l’adaptateur d’aspiration [2-4], il est possible de raccorder les scies sauteuses à un aspirateur (diamètre du flexible 27 mm).

En même temps qu’une aspiration, installez toujours un pare-éclats pour éviter de boucher le tuyau d’aspiration.

Enficher l‘adaptateur d‘aspiration dans l‘ouverture arrière de la table de sciage de telle façon que le crochet [2-6] s‘enclenche dans l‘échancrure [2-7].

Après avoir appuyé sur le levier [2-5] l‘adaptateur d‘aspiration s‘enlève à nouveau.

AVERTISSEMENT

Risques de blessures, choc électrique

Avant toute intervention sur la machine, débranchez la prise.

7Réglages

AVERTISSEMENT

Risques de blessures, choc électrique

Avant toute intervention sur la machine, débranchez la prise.

AVERTISSEMENT

Risques pour la santé dus aux poussières

Les poussières peuvent être dangereuses pour la santé. Pour cette raison, ne travaillez jamais sans aspiration.

Respectez toujours les prescriptions nationales en vigueur lors de l'aspiration de poussières dangereuses pour la santé.

7.6 Régler la table de sciage

La table de sciage peut être pivotée jusqu‘à 45° sur les deux côtés pour effectuer des coupes en biais.

Enlever la protection anti-projection et le pare-éclats.

Desserrer la vis de blocage [4-1] à l‘aide de la clé Allen [1-4].

Faire glisser la table de sciage d‘environ 5 mm vers l‘avant.

Régler l‘inclinaison souhaitée à l‘aide de l‘échelle [5-2].

Resserrer la vis de blocage [4-1]. La table de sciage peut être déplacée vers

l‘arrière pour permettre de scier près des bords:

Enlever la protection anti-projection et le pare-éclats.

Desserrer la vis de blocage [4-1] à l‘aide de la clé Allen [1-4].

Faire glisser la table de sciage en position arrière, de telle façon que le mandrin de serrage [5-1] rentre dans l‘ouverture [5-3].

Resserrer la vis de blocage [4-1].

7.7 Régler le mouvement pendulaire

Pour pouvoir traiter différents matériaux avec un avancement optimal, les scies sauteuses pendulaires possèdent un mouvement pendulaire réglable. Le commutateur de mouvement pendulaire [1-5] permet de choisir la position qui convient:

position 0 = mouvement pendulaire débrayé position 3 = mouvement pendulaire maxi-

mum

7.8 Régler la cadence JSP 120 E

, BSP 120 E

La cadence est réglée en continu au moyen de la molette [1-2; 2-3] entre 1000 et 2900 tr/min. Vous pouvez ainsi adapter de façon optimale la vitesse de coupe à chaque matériau.

8.1 Sans guidage suivant tracé

De par sa forme triangulaire, le pare-éclats [4-3] indique la ligne de coupe de la lame. Il facilite ainsi le sciage suivant tracé.

8.2 Plongée sans perçage préalable

Pour les coupes en plongée dans les matériaux à base de bois, la table de sciage doit se trouver en position avant (position de base, voir fig. [1]).

Placer la scie sur le rebord avant de la table. Plonger la scie dans la pièce à régime maxi-

mum et en position de mouvement pendulaire n° 3 (fig. [6]).

Réglages conseillés du mouvement pendulaire

Bois dur et bois tendre, panneaux d‘aggloméré, panneaux de fibres

1 - 3

Lamellé collé, contreplaqué, matériaux synthétiques

1 - 2

Céramique 0 Aluminium, métaux non ferreux 0 - 2 Acier 0 - 1

Régime conseillé (position de la roulette de réglage)

Bois dur et bois tendre, lamellé collé, contreplaqué, panneaux d‘aggloméré

Panneaux de fibres 4 - 6 Matériaux synthétiques 3 - 6 Céramique, Aluminium, métaux non

ferreux

3 - 5

Acier 2 - 4

8 Travail avec la machine

AVERTISSEMENT

Risques de blessures

Fixer la pièce à usiner de manière à ce qu‘elle ne puisse pas bouger pendant le traitement.

Les dispositifs de protection et les composants endommagés doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé agréé, dans la mesure où cela n'est pas spécifié différemment dans la notice d'utilisation.

Pour assurer la circulation de l'air, il est impératif que les ouïes de ventilation du carter moteur soient maintenues dégagées et propres.

Utilisez uniquement les accessoires Protool et consommables Protool d'origine prévus pour cette machine, car ces composants systèmes sont parfaitement adaptés les uns par rapport aux autres. Si vous utilisez des accessoires et consommables d'autres marques, la qualité du résultat peut être dégradée et les recours en garantie peuvent être soumis à des restrictions. L'usure de la machine ou votre charge personnelle peuvent augmenter selon chaque application. Pour cette raison, protégez-vous, votre machine et vos droits à la garantie en utilisant exclusivement des accessoires Protool et des consommables Protool d'origine !

10.1 Butée parallèle

La butée parallèle (n° de commande

764973) permet de guider la scie sauteuse parallèlement au bord de la pièce. Elle peut être montée des deux côtés de la table de sciage :

Enfiler l‘arceau de serrage [7-1] par l‘avant sur la table de sciage.

Insérer la butée parallèle [7-2] par le côté à travers l‘arceau de serrage jusqu‘à la position souhaitée.

Serrer le bouton tournant [7-3].

10.2 Outil de coupe circulaire

L‘outil de coupe circulaire (n° de commande

764969) permet de faire des coupes circulai-

res d‘un diamètre allant de 120 à 720 mm. Il peut être monté des deux côtés de la table de sciage :

Enfiler l‘arceau de serrage [7-1] par l‘avant sur la table de sciage.

Insérer l‘outil de coupe circulaire [7-4] par le côté à travers l‘arceau de serrage jusqu‘à la position souhaitée.

Serrer le bouton tournant [7-3]. Enficher la pointe de compas [7-5] dans

l‘ouverture arrière de l‘outil de coupe circulaire.

10.3 Lames de scie, autres accessoires

Afin de pouvoir découper rapidement et proprement différents matériaux, Protool vous propose pour tous les cas d'utilisation des lames de scie spécialement adaptées à votre scie sauteuse Protool.

10.4 Festool CMS

En intégrant les scies sauteuses dans le système Festool CMS, on obtient une scie de table semi-stationnaire pour les pièces formées. Pour toutes informations à ce sujet, veuillez consulter le prospectus CMS.

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Seulement pour les pays de l’Union Européenne:

Ne pas jeter les appareils électroportatifs avec les ordures ménagères!

Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.

9 Entretien et maintenance

AVERTISSEMENT

Risques de blessures, choc électrique

Avant tout travail de maintenance ou d'entretien, retirez toujours la fiche secteur de la prise de courant !

Toute opération de réparation ou d'entretien nécessitant l'ouverture du boîtier moteur ne peut être entreprise que par un atelier de service après-vente agréé.

10 Accessoires

11 Protection de l’environne-

ment/ Elimination de déchets

REACh pour les produits Protool, leurs accessoires et les consommables :

REACh est le nom de la directive sur les produits chimiques applicable à l'ensemble de l'Europe depuis 2007. En notre qualité d'« utilisateur en aval », en l'occurrence de fabricant de produits, nous sommes tenus à un devoir d'information vis-à-vis de notre clientèle. Afin de vous tenir systématiquement informés des dernières nouveautés ainsi que des substances susceptibles de figurer sur la liste des candidats et rentrant dans la composition de nos produits, nous avons créé le site Internet suivant :

www.protool-online.com/reach

Nous accordons pour nos appareils une garantie pour tout défaut de matière et vice de fabrication conformément aux spécifications légales de chaque pays considéré, toutefois pour un minimum de 12 mois. A l'intérieur des états de l'Union Européenne, la durée de la garantie est de 24 mois (justificatif par la facture ou le bordereau de livraison). Les dommages provenant en particulier de l'usure naturelle, d'une surcharge, d'une manipulation non conforme ou imputables à l'utilisateur ou à une utilisation contraire à la notice d'utilisation, ou connus au moment de l'achat, sont exclus de la garantie. Sont également exclus les dommages résultant de l'utilisation d'accessoires et de consommables (plateau de ponçage par exemple) qui ne sont pas des pièces d'origine Protool.

Les réclamations ne peuvent être acceptées que si l'appareil est renvoyé, sans être désassemblé, au fournisseur ou à un service après-vente Protool agréé. Conservez bien la notice d'utilisation, les consignes de sécurité, la nomenclature des pièces de rechange et l'attestation d'achat. Pour le reste, les conditions de garantie en vigueur du fabricant sont applicables.

Remarque

Nous nous réservons le droit de modifier les caractéristiques techniques mentionnées en raison de nos travaux continus de recherche et de développement.

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés:

EN 60745-1, EN 60745-2-11, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366 conformément aux termes des réglementations 2006/42/CE, 2004/108/CE.

Tous les réglements utilisés sont ceux modifiés et complétés ultérieurement et étant en vigueur au moment de la publication de cette déclaration sans leur citation.

La documentation technique est déposée chez le fabricant.

Stanislav Jakeš Recherche, développement, documentation

technique Protool GmbH Wertstr. 20 D-73240 Wendlingen

26.04.2010

12 Garantie

13 Déclaration de conformité

Scie circulaire N° de série

JSP 120 497598 JSP 120 E 497500 BSP 120 E 497597

Sierra de calar JSP 120, JSP 120 E, BSP 120 E

Manual original Tabla de materias

Las figuras indicadas se encuentran al principio del manual de instrucciones.

Las caladoras están diseñadas para serrar madera y materiales derivados de la madera. Con las hojas de sierra especiales de Protool, estas máquinas también pueden utilizarse para serrar plástico, acero, aluminio, metales no férreos y cerámica.

El usuario es responsable de los daños y accidentes producidos por un uso indebido.

JSP 120, JSP 120 E

BSP 120 E

1 Símbolos ................................. 26

2 Uso conforme a lo previsto......... 26

3 Elementos de la máquina ........... 26

4 Datos técnicos.......................... 27

5 Indicaciones de seguridad .......... 27

5.1 Indicaciones de seguridad genera-

les .......................................... 27

5.2 Indicaciones de seguridad específi-

cas ......................................... 27

5.3 Emisiones ................................ 28

5.4 Tratamiento de metales ............. 28

6 Puesta en servicio ..................... 29

7 Ajustes.................................... 29

7.1 Cambiar la herramienta ............. 29

7.2 Ajustar la guía de la hoja de sierra 29

7.3 Utilizar la protección contra astillas 29

7.4 Utilizar la protección contra la pro-

yección de virutas..................... 29

7.5 Aspiración................................ 30

7.6 Ajustar la mesa de serrar........... 30

7.7 Ajustar la carrera pendular......... 30

7.8 Regulación del número de carreras 30

8 Trabajo con la máquina.............. 30

8.1 Conducción libre después de la

rajadura .................................. 31

8.2 Serrar con penetración vertical sin

perforación previa..................... 31

9 Mantenimiento y cuidado ........... 31

10 Accesorios ............................... 31

10.1 Tope paralelo ........................... 31

10.2 Cortadora circular ..................... 31

10.3 Hojas de sierra, otros accesorios. 31

10.4 Festool CMS............................. 31

11 Protección del medio ambiente/

Eliminación .............................. 32

12 Garantía .................................. 32

13 Declaración de conformidad CE... 32

1Símbolos

Aviso ante un peligro general

Peligro de electrocución

¡Leer las instrucciones e indicaciones!

¡Utilizar protección respiratoria!

¡Usar protección para los oídos!

¡Utilizar gafas de protección!

¡Utilizar guantes de protección!

No pertenece a los residuos comunales.

2 Uso conforme a lo previsto

3 Elementos de la máquina

[1-1] Interruptor de conexión y desco-

nexión

[1-2] Regulación del número de revolucio-

nes (Solo JSP 120 E) [1-3] Cable de conexión a la red [1-4] Llave de macho hexagonal [1-5] Interruptor de carrera pendular

[2-1] Botón de bloqueo [2-2] Interruptor de conexión y desco-

nexión

5.1 Indicaciones de seguridad generales

¡Advertencia! Lea y observe todas las indicaciones de seguridad.

Si no se cumplen debidamente las indicaciones de advertencia y las instrucciones puede producirse una descarga eléctrica, fuego y/o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referencia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) y a herramientas eléctricas alimentadas a batería (sin cable de red).

5.2 Indicaciones de seguridad espe-

cíficas

–

Sujete la máquina únicamente por las empuñaduras aisladas si durante los trabajos las herramientas para tronzado pueden entrar en contacto con cables eléctricos ocultos o incluso con

el cable de la corriente.

Si las herramientas para tronzado entran en contacto con cables eléctricos bajo tensión, las partes metálicas de la máquina pueden ser conductoras de esa tensión y el usuario puede sufrir una descarga eléctrica.

–

Las herramientas eléctricas Protool solo pueden integrarse en mesas de trabajo que hayan sido previstas por Protool para tal efecto.

El montaje en mesas de trabajo de otras marcas o de fabricación propia puede mermar la seguridad de la herramienta eléctrica y provocar accidentes graves.

–

Espere a que la máquina esté completamente parada antes de guardarla.

La herramienta giratoria podría engancharse, lo que podría causar la pérdida de control de la máquina.

– No utilice hojas de sierra deformadas o

agrietadas ni hojas que presenten cuchillas defectuosas o sin filo.

– La sierra de calar siempre deberá acercar-

se y aplicarse a la pieza de trabajo con la hoja de sierra en marcha.

– Lleve puesto el equipo de protección per-

sonal apropiado: orejeras, gafas de protec-

[2-3] Regulación del número de revolucio-

nes [2-4] Racor de aspiración [2-5] Palanca [2-6] Gancho [2-7] Escotadura [2-8] Protección contra la proyección de

virutas

4 Datos técnicos

Sierras de calar JSP 120 BSP 120 E, JSP 120 E

Potencia W 550 720 Cantidad de carreras r.p.m . 3100 1000 - 2900 Longitud de carrera mm 26 26 Carrera pendular 3 graduaciones 3 graduaciones max. inclinación 45° hacia ambos lados Profundidad de corte

(depende de la hoja de sierra)

madera mm 120 120

aluminio mm 20 20

acero mm 10 10 Peso kg 2,4 2,4 Clase de protección / II

5 Indicaciones de seguridad

ción y mascarilla en trabajos que levantan polvo, y guantes de protección al trabajar con materiales rugosos y al cambiar de herramienta.

– Fije la pieza de trabajo siempre de forma

que no se pueda mover cuando se trabaje con ella.

– Conecte siempre la herramienta a un equi-

po de aspiración cuando se realicen trabajos que generen polvo.

– Controle periódicamente el enchufe y el

cable y, en caso de que presenten daños, acuda a un taller autorizado para que los sustituya.

– ¡No trabaje con materiales dañinos, por

ejemplo amianto!

5.3 Emisiones

Los valores obtenidos según la norma EN 60745 alcanzan normalmente:

Valor de emisión de vibraciones en a

(suma vectorial de tres direcciones) e incertidumbre K determinada según EN 60745:

Los valores de emisión indicados (vibración, ruido) se han medido conforme a las condiciones de la norma EN 60745 y sirven para la comparación de máquinas. Son adecuados para una evaluación provisional de los valores de vibración y ruido en la aplicación.

Los valores de emisión indicados representan las aplicaciones principales de la herramienta eléctrica. No obstante, si se emplea la herramienta eléctrica para otras aplicaciones, con otras herramientas o con un mantenimiento insuficiente, puede aumentar notablemente los valores de vibración y ruido en todo el tiempo de trabajo. También se tienen que tener en cuenta los tiempos de marcha en vacío y de inactividad de la máquina para obtener una evaluación exacta durante un tiempo fijado, pues el valor obtenido en la medición incluyendo estos tiempos puede resultar mucho más bajo.

5.4 Tratamiento de metales

Al trabajar con metal deberá tener presente las siguientes medidas por motivos de seguridad:

– Agregue un interruptor de corriente de de-

fecto (FI, PRCD).

– Conecte la máquina a un equipo de aspira-

ción apropiado.

– Limpie regularmente el polvo que se acu-

mula en la carcasa del motor de la máqui-

na. – Utilice una hoja de sierra de metal. – Cierre la protección contra la proyección de

virutas.

JSP 120

Nivel de intensidad sonora LPA = 86 dB(A) Nivel de potencia sonora LWA = 97 dB(A) Factor de inseguridad de

medición

K = 3 dB

BSP 120 E, JSP 120 E

Nivel de intensidad sonora LPA = 83 dB(A) Nivel de potencia sonora LWA = 94 dB(A) Factor de inseguridad de

medición

K = 3 dB

ATENCIÓN

El ruido que se produce durante el trabajo

Puede dañar el oído

¡Utilice protección de oídos!

Serrado de madera Empuñadura (JSP 120, JSP

120 E, BSP 120 E)

ah=4,5 m/s

K = 2,0 m/s

Cabezal de engranaje (JSP 120, JSP 120 E)

ah=7,0 m/s

K = 2,0 m/s

Serrado de metal

Empuñadura (JSP 120, JSP 120 E, BSP 120 E)

ah=3,0 m/s

K = 2,0 m/s

Cabezal de engranaje (JSP 120, JSP 120 E)

ah=5,0 m/s

K = 2,0 m/s

¡Utilizar gafas de protección!

JSP 120, JSP 120 E

Las herramientas eléctricas están provistas de un interruptor deslizante [1-1] para su acitvación/desactivación (I = ON, 0 = OFF).

BSP 120 E

Las herramientas eléctricas disponen de un interruptor de presión [2-2] para activar/ desactivar.

Para un funcionamiento permanente se puede encajar con el botón de bloqueo [2-1]. Al presionar de nuevo el interruptor, el bloqueo se suelta.

7.1 Cambiar la herramienta

Abrir la palanca de sujeción [3-4] hasta el tope.

Sacar la hoja de sierra vieja. Introducir hasta el tope la hoja de sierra nue-

va en la toma de hoja de sierra [3-1]. Cerrar la palanca de sujeción.

7.2 Ajustar la guía de la hoja de sierra

Para una mejor conducción de la hoja de sierra, las sierras de calar pendulares disponen de una guía adicional de metal duro [3-2] justo encima de la pieza de trabajo.

Con la llave hexagonal macho [1-4] se apretará el tornillo [3-3] hasta que las mordazas estén casi tocando la hoja de sierra.

Se deberá poder mover un poco todavía la hoja de sierra!

7.3 Utilizar la protección contra astillas

La protección contra astillas facilita el corte limpio y sin desgarramientos de los bordes, incluso también en el lado de salida de la hoja de sierra.

Introducir la protección contra astillas [4-3] en la guía [4-2] hasta llegar a la hoja de sierra. La máquina deberá estar parada.

Activar la sierra de calar. Con la máquina en marcha, introducir la pro-

tección contra astillas en una superficie plana y serrar hasta que la protección esté alineada con el canto delantero de la mesa para serrar.

Para que la protección contra astillas funcione de forma fiable deberá estar bien ajustada y cerca de la hoja de sierra en ambos lados. Por eso - y a fin de garantizar cortes libres de desgarramientos - debería utilizarse una nueva protección contra astillas cada vez que se efectúe un recambio de hoja de sierra.

7.4 Utilizar la protección contra la proyección de virutas

La protección contra la proyección de virutas impide que las virutas salgan lanzadas y mejora, por tanto, la eficacia de la aspiración de virutas.

Colocar la protección contra la proyección de virutas [2-8] entre la mesa de serrar y la palanca de sujeción.

Desplazar la protección hacia atrás presionando ligeramente hasta que se enclave.

6 Puesta en servicio

ADVERTENCIA

Tensión o frecuencia no permitida Peligro de accidente

La tensión de red y la frecuencia de la red eléctrica deben coincidir con los datos que figuran en la placa de tipo.

ADVERTENCIA

Peligro de lesiones, electrocución

¡Desconectar el enchufe de la red antes de realizar cualquier trabajo en la máquina!

7Ajustes

ADVERTENCIA

Peligro de lesiones, electrocución

¡Desconectar el enchufe de la red antes de realizar cualquier trabajo en la máquina!

7.5 Aspiración

Con el adaptador de aspiración [2-4] e pueden conectar las sierras de calar a un aparato aspirador (diámetro de tubo flexible 27 mm).

Cuando trabaje con el aspirador, coloque siempre una protección contra astillas para evitar que se obstruya el canal de aspiración.

Introducir el adaptador de aspiración en el orificio trasero de la mesa de serrar de forma que el gancho [2-6] se enclave en la escotadura [2-7].

Presionando la palanca [2-5] se podrá volver a quitar el adaptador de aspiración.

7.6 Ajustar la mesa de serrar

La mesa de serrar se puede oscilar hacia ambos lados para realizar cortes oblicuos de hasta 45°.

Quitar la protección contra la proyección de virutas y la protección contra astillas.

Aflojar el tornillo de apriete [4-1] con una llave hexagonal macho [1-4].

Desplazar la mesa de serrar aproximadamente unos 5 mm hacia adelante.

Ajustar el ángulo oblicuo deseado conforme a la escala [5-2].

Apretar el tornillo de apriete [4-1]. Para serrar cerca del borde se puede despla-

zar hacia atrás la mesa de serrar. Quitar la protección contra la proyección de

virutas y la protección contra astillas. Aflojar el tornillo de apriete [4-1] con una lla-

ve hexagonal macho [1-4]. Desplazar la mesa de serrar hasta su posi-

ción trasera de forma que el mandril de centraje [5-1]quepa en el orificio [5-3].

Apretar el tornillo de apriete [4-1].

7.7 Ajustar la carrera pendular

Para poder trabajar materiales diferentes con un avance óptimo las sierras de calar pendulares disponen de una carrera pendular reajustable [1-5].

posición 0 = carrera pendular desactivada posición 3 = carrera pendular máxima

7.8 Regulación del número de carreras

JSP 120 E, BSP 120 E

El número de carreras puede regularse de modo continuo con la rueda de ajuste [1-2; 2-3] entre 1000 y 2900 rpm. De esta forma, la velocidad de corte se puede adaptar de forma óptima a cada material.

ADVERTENCIA

Consecuencias perjudiciales para la salud a causa del polvo

El polvo puede ser perjudicial para la salud. Por este motivo, no trabaje nunca sin aspiración.

Durante la aspiración de polvo perjudicial para la salud, respete siempre las normativas nacionales.

Ajustes recomendados de carrera pendular

Maderas blandas y duras, placas de madera (viruta) prensada, placas de fibra de madera

1 - 3

Tableros para ebanistería, madera contrachapada, plásticos

1 - 2

Cerámica 0 Aluminio, metales no férreos 0 - 2 Acero 0 - 1

Cantidad recomendada de carreras (posición de la rueda de ajuste)

Maderas blandas y duras, tableros para ebanistería, madera contrachapada, placas de madera (viruta) prensada

Placas de fibra de madera 4 - 6 Plásticos 3 - 6 Cerámica, aluminio, metales no

férreos

3 - 5

Acero 2 - 4

8 Trabajo con la máquina

ADVERTENCIA

Peligro de lesiones

Fije la pieza de trabajo siempre de forma que no se pueda mover cuando se trabaje con ella.

8.1 Conducción libre después de la rajadura

Gracias a su forma triangular la protección contra astillas [4-3] permite ver la línea de corte de la hoja de sierra, facilitando, así, el aserrado después de la rajadura.

8.2 Serrar con penetración vertical sin perforación previa

Para realizar cortes de penetración vertical en materiales de madera la mesa de serrar deberá encontrarse en su posición más avanzada (delantera) (posición de base, véase figura [1]).

Colocar la sierra en el canto anterior de la mesa.

Penetrar con la sierra en la pieza de trabajo, teniendo ajustadas la cantidad máxima de carreras y la posición de carrera pendular 3 (figura [6]).

Los dispositivos de protección y las piezas que presenten daños deben ser reparados o sustituidos conforme a lo prescrito por un taller especializado autorizado, a menos que se especifique de otro modo en el manual de instrucciones.

A fin de garantizar una correcta circulación del aire, las aberturas para el aire de refrigeración dispuestas en la carcasa del motor deben mantenerse libres y limpias.

Utilice únicamente los accesorios Protool originales y el material de consumo Protool diseñados para esta máquina, puesto que los componentes de este sistema están óptimamente adaptados entre sí. La utilización de accesorios y material de consumo de otros fabricantes puede afectar a la calidad de los

resultados de trabajo y conllevar una limitación de los derechos de la garantía. El desgaste de la máquina o de su carga personal puede variar en función de la aplicación. Utilice únicamente accesorios originales y material de consumo de Protool para su propia protección y la de la máquina, así como de los derechos de la garantía.

10.1 Tope paralelo

Con el tope paralelo (nº de pedido 764973) se puede conducir la sierra de calar paralelemante al canto de la pieza de trabajo. El tope paralelo se puede montar en la mesa de serrar desde ambos lados:

Desplazar el estribo de sujeción [7-1] sobre la mesa de serrar desde delante.

Desplazar el tope paralelo [7-2] desde el costado hasta la posición deseada con ayuda del estribo de sujeción.

Apretar el botón giratorio [7-3].

10.2 Cortadora circular

Con la cortadora circular (nº de pedido

764969) se puede realizar cortes circulares con un diámetro de entre 120 y 720 mm. La cortadora circular se puede montar en la mesa de serrar desde ambos lados:

Desplazar el estribo de sujeción [7-1] sobre la mesa de serrar desde delante.

Desplazar la cortadora circular [7-4] desde el costado hasta la posición deseada con ayuda del estribo de sujeción.

Apretar el botón giratorio [7-3]. Introducir la punta del compás [7-5] en la

perforación de atrás de la cortadora circular.

10.3 Hojas de sierra, otros accesorios

Para cortar diversos materiales de forma rápida y limpia, Protool le ofrece hojas de sierra compatibles con su caladora Protool y adecuadas para cualquier aplicación.

10.4 Festool CMS

Con el montaje de las sierras de calar en el sistema Festool CMS se obtiene una sierra de mesa semi-estacionaria para realizar cortes de perfilados y de forma. Encontrará usted más información al respecto en el prospecto CMS.

9 Mantenimiento y cuidado

ADVERTENCIA

Peligro de lesiones, electrocución

Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o conservación.

Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan sólo pueden ser llevados a cabo por un taller autorizado.

10 Accesorios

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

Sólo para países de la UE: ¡No arroje las herramientas eléc-

tricas a la basura!

Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su conversión en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Normativa REACh para productos Protool, incluyendo accesorios y material de consumo:

La normativa REACh, vigente desde 2007 en toda Europa, regula el uso de productos químicos. Nosotros, como "usuarios intermedios", es decir, como fabricantes de productos, somos conscientes de nuestra obligación de mantener informados a nuestros clientes. A fin de mantenerle siempre al día de nuestras novedades y de informarle sobre las posibles sustancias utilizadas en nuestros productos, hemos creado para usted la siguiente página web:

www.Protool-online.com/reach

Le ofrecemos una garantía por defectos en los materiales o de fabricación de nuestras herramientas conforme a las normativas nacionales vigentes durante un periodo mínimo de 12 meses. El tiempo de validez de la garantía es de 24 meses en los países de la UE (mostrando la factura o el resguardo de entrega). La garantía no cubre los daños producidos por deterioro/desgaste natural, sobrecarga, manejo inadecuado o daños ocasionados por el usuario o por un uso distinto al indicado en el manual de instrucciones, así como tampoco cubre aquellos daños conocidos por el usuario en el momento de la compra. También quedan excluidos los daños provocados a raíz de la utilización de accesorios y materiales de consumo no originales (p. ej., platos lijadores).

Sólo se aceptarán reclamaciones si se envía la herramienta sin desmontar al proveedor o a un taller de servicio autorizado por Protool. Conserve el manual de instrucciones, las indicaciones de seguridad, la lista de piezas de repuesto y el ticket de compra. En otros casos serán válidas las condiciones de garantía del fabricante.

Observación

Sujeto a modificaciones técnicas como resultado de los continuos trabajos de investigación y desarrollo.

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes:

EN 60745-1, EN 60745-2-11, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366 de acuerdo con las regulaciones 2006/42/CE, 2004/108/CE.

Todas las prescripciones fueron usadas en tenor de sus modificaciones y complementos válidos en el tiempo de la edición de esta proclamación sin alegarlos.

La documentación técnica es conservada por el fabricante.

Stanislav Jakeš Investigación, desarrollo y documentación

técnica Protool GmbH Wertstr. 20 D-73240 Wendlingen

26.04.2010

11 Protección del medio am-

biente/ Eliminación

12 Garantía

13 Declaración de conformi-

dad CE

Sierra de calar Nº de serie

JSP 120 497598 JSP 120 E 497500 BSP 120 E 497597

Seghetti alternativi JSP 120, JSP 120 E, BSP 120 E

Istruzioni originali Indice

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

Secondo il loro uso appropriato i seghetti alternativi sono destinati a tagliare il legno e materiali analoghi. Con le lame speciali proposte da Protool le macchine possono essere utilizzate anche per tagliare plastiche, acciaio, alluminio, metalli non ferrosi e lastre di ceramica.

L'utilizzatore risponde per i danni e gli infortuni derivanti da un uso non appropriato.

JSP 120, JSP 120 E

BSP 120 E

1 Simboli.................................... 33

2 Utilizzo conforme ...................... 33

3 Elementi di comando ................. 33

4 Dati tecnici............................... 34

5 Avvertenze per la sicurezza ........ 34

5.1 Avvertenze di sicurezza generali . 34

5.2 Avvertenze di sicurezza specifiche

della macchina ......................... 34

5.3 Emissioni ................................. 35

5.4 Lavorazione di metalli................ 35

6 Messa in funzione ..................... 35

7 Impostazioni ............................ 36

7.1 Cambio dell‘utensile .................. 36

7.2 Regolazione del guida-lama........ 36

7.3 Inserimento del paraschegge...... 36

7.4 Inserimento del paratrucioli........ 36

7.5 Aspirazione .............................. 36

7.6 Regolazione del piano-sega ........ 36

7.7 Regolazione del pendolarismo..... 37

7.8 Regolazione numero corse.......... 37

8 Lavorazione con la macchina ...... 37

8.1 Guida libera lungo la tracciatura.. 37

8.2 Tagli a tuffo senza sgrossatura.... 37

9 Manutenzione e cura ................. 37

10 Accessori ................................. 38

10.1 Guida parallela ......................... 38

10.2 Compasso................................ 38

10.3 Lame, altri accessori ................. 38

10.4 CMS Festool ............................. 38

11 Protezione dell’ambiente/ Smalti-

mento ..................................... 38

12 Garanzia.................................. 38

13 Dichiarazione di conformità CE.... 39

1 Simboli

Avvertenza di pericolo generico

Avvertenza sulla scossa elettrica

Leggere le istruzioni/avvertenze!

Indossare una mascherina!

Indossare le protezioni acustiche!

Indossare gli occhiali protettivi!

Indossare i guanti protettivi!

Non fa parte dei rifiuti comunali.

2 Utilizzo conforme

3 Elementi di comando

[1-1]

Interruttore di accensione/spegnimento

[1-2] Regolazione del numero di giri (Sol-

tanto JSP 120 E) [1-3] Cavo di rete [1-4] Chiave esagona [1-5] Interruttore pendolarismo

[2-1] Pulsante di bloccaggio [2-2]

Interruttore di accensione/spegnimento [2-3] Regolazione del numero di giri [2-4] Bocchettone d'aspirazione [2-5] Leva

5.1 Avvertenze di sicurezza generali Avvertenza! Leggere tutte le av-

vertenze per la sicurezza e le indicazioni.

Eventuali errori nell'osservanza delle avvertenze e delle indicazioni possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e i manuali per riferimenti futuri.

Il termine "utensile elettrico" usato nelle avvertenze di sicurezza, si riferisce agli utensili elettrici collegati alla rete elettrica (con cavo di rete) e agli utensili elettrici azionati a batteria (senza cavo di rete).

5.2 Avvertenze di sicurezza specifi-

che della macchina

–

Tenere la macchina soltanto mediante le impugnature isolate quando, durante la lavorazione, gli utensili ad innesto per la troncatura rischiano di incontrare cavi elettrici piegati o lo stesso cavo di alimentazione.

Infatti, qualora gli utensili ad innesto per la troncatura dovessero incontrare cavi sotto tensione, è possibile che le parti metalliche della macchina siano sottoposte a tensione e che trasferiscano all'utente una scossa elettrica.

–

Gli utensili elettrici Protool devono essere montati solo nei piano di lavoro appositamente previsti da Protool.

Con il montaggio in un piano di montaggio diverso o fabbricato in proprio, l'utensile elettrico può diventare poco sicuro e provocare incidenti gravi.

–

Prima di smontarlo, aspettare che l'utensile elettrico si sia arrestato.

L'innesto può essere trascinato, causando la perdita di controllo dell'utensile elettrico.

– Non utilizzate lame deformate o screpola-

te, né lame con tagliente non affilato o difettoso.

– Il seghetto alternativo si deve applicare sul

pezzo sempre con la lama in movimento.

– Indossate l‘equipaggiamento protettivo

personale adeguato: protezioni acustiche, occhiali protettivi, mascherina antipolvere in caso di lavorazioni che generano polvere, guanti protettivi per la lavorazione di materiali grezzi e durante la sostituzione degli utensili.

– Fissate sempre il pezzo in lavorazione in

modo che non possa spostarsi durante la lavorazione.

– Collegare sempre la macchina ad un dispo-

sitivo di aspirazione quando durante la lavorazione si produce polvere.

– Controllare regolarmente la spina e il cavo

e, in caso di danneggiamenti, rivolgersi ad

[2-6] Gancio [2-7] Cavità [2-8] Protezione contro i trucioli

4 Dati tecnici

Sierra de calar JSP 120 BSP 120 E, JSP 120 E

Prestazione W 550 720 Numero corse min

-1

3100 1000 - 2900

Lunghezza corsa mm 26 26 Regolazione pendo-

larismo

3 stadi 3 stadi

Inclinazione 45° su entrambi i lati Profondità di taglio

(a seconda della lama)

legno mm 120 120

alluminio mm 20 20

acciaio mm 10 10 Peso kg 2,4 2,4 Grado di protezione / II

5 Avvertenze per la sicurezza

un centro di Assistenza clienti autorizzato per la sostituzione.

– Non si possono lavorare materiali conte-

nenti amianto.

5.3 Emissioni

I valori rilevati in base alla norma EN 60745 indicano tipicamente quanto segue:

Valore dell'emissione di vibrazioni a

(somma vettoriale di tre direzioni) e incertezza K rilevati secondo la norma EN 60745::

I valori di emissione indicati (vibrazioni, rumori) sono stati misurati secondo le condizioni di prova contenute in EN 60745 e servono per il confronto fra le macchine. Sono utilizzabili anche per una valutazione provvisoria del carico vibratorio e di rumore durante il funzionamento.

I valori di emissione indicati sono rappresentativi delle principali applicazioni dell'utensile elettrico. Se però l'utensile elettrico viene utilizzato per altre applicazioni, con altre attrezzature aggiunte o se non viene sottoposto a regolare manutenzione, i carichi vibratori e di rumore possono aumentare decisamente durante tutto il periodo di lavoro. Per un'esatta valutazione durante un periodo di lavoro prestabilito, si deve anche tener conto dei tempi di funzionamento a vuoto e di arresto della macchina in esso compresi. Questo può ridurre notevolmente il carico durante l'intero periodo di lavoro.

5.4 Lavorazione di metalli

Nella lavorazione del metallo è necessario osservare le seguenti misure di sicurezza:

– Attivare preventivamente un interruttore

di sicurezza per correnti di guasto (FI, PRCD).

– Collegare la macchina ad un aspiratore

adeguato.

– Pulire regolarmente la macchina rimuoven-

do gli eventuali residui di polvere nella car-

cassa del motore. – Utilizzare una lama per metallo. – Fissare la protezione contro i trucioli.

JSP 120, JSP 120 E

L'utensile elettrico possiede un interruttore [1-1] a scorrimento (I = acceso, 0 = spento).

JSP 120

Livello di pressione acustica LPA = 86 dB(A) Livello di potenza sonora LWA = 97 dB(A) Supplemento per incer-

tezza di misura

K = 3 dB

BSP 120 E, JSP 120 E

Livello di pressione acustica LPA = 83 dB(A) Livello di potenza sonora LWA = 94 dB(A) Supplemento per incer-

tezza di misura

K = 3 dB

ATTENZIONE

Suono risultante dal lavoro Danneggiamento dell'udito

Utilizzare protezioni acustiche!

Taglio del legno

Impugnatura (JSP 120, JSP 120 E, BSP 120 E)

ah=4,5 m/s

K = 2,0 m/s

Testa del motoriduttore (JSP 120, JSP 120 E)

ah=7,0 m/s

K = 2,0 m/s

Taglio del metallo

Impugnatura (JSP 120, JSP 120 E, BSP 120 E)

ah=3,0 m/s

K = 2,0 m/s

Testa del motoriduttore (JSP 120, JSP 120 E)

ah=5,0 m/s

K = 2,0 m/s

Indossare gli occhiali protettivi!

6 Messa in funzione

AVVERTENZA

Tensione o frequenza non ammesse! Pericolo di incidenti

La tensione di rete o la frequenza della sorgente elettrica devono coincidere con le indicazioni sulla targhetta.

AVVERTENZA

Pericolo di lesioni, scossa elettrica

Prima di eseguire qualsiasi operazione sulla macchina disinserire sempre la spina dalla presa!

BSP 120 E

L'utensile elettrico possiede invece un pulsante [2-2].

Per il funzionamento continuo è possibile fissarla con il pulsante di bloccaggio [2-1]. Premendo ancora una volta l'interruttore, il blocco viene nuovamente rilasciato.

7.1 Cambio dell‘utensile

Aprire la leva di bloccaggio [3-4] fino all‘arresto.

Togliere la lama. Inserire una lama nuova fino in fondo nella

sede portalama [3-1]. Chiudere la leva di bloccaggio.

7.2 Regolazione del guida-lama

Per guidare meglio la lama i seghetti alternativi presentano una ulteriore guida in carburo metallico [3-2] posizionata direttamente sopra il pezzo.

Stringere la vite [3-3] con la chiave esagona [1-4] fino a che le pinze si appoggiano appena sulla lama.

La lama deve potersi ancora muovere facilmente!

7.3 Inserimento del paraschegge

Il paraschegge permette tagli con linee di taglio senza scheggiature anche sul lato di uscita della lama.

Spingere il paraschegge [4-3] sulla guida [42] fino alla lama, a macchina spenta,

accendere il seghetto alternativo. A macchina accesa, spingere in dentro il pa-

raschegge segando su una superficie piana fino a che il paraschegge stesso non è a filo con il bordo anteriore del piano-sega.

Affinché il paraschegge funzioni in modo affidabile deve essere perfettamente appoggiato sulla lama. Per garantire quindi tagli senza scheggiature, si dovrebbe inserire un nuovo paraschegge ogni volta che si cambia la lama.

7.4 Inserimento del paratrucioli

Il paratrucioli impedisce lo spargimento dei trucioli e migliora l‘efficacia dell‘aspirazione dei trucioli.

Inserire il paratrucioli [2-8] tra piano-sega e leva di bloccaggio.

Spingere il paratrucioli verso la parte posteriore esercitando una leggera pressione finché non scatta in posizione.

7.5 Aspirazione

Con l‘adattatore di aspirazione [2-4], i seghetti alternativi si possono collegare a un aspiratore (diametro del tubo flessibile 27 mm).

Quando lavorate con l’aspirazione, utilizzate sempre un paraschegge al fine di evitare l’occlusione dei canali d’aspirazione.

Inserire l‘adattatore di aspirazione nell‘apertura posteriore del piano-sega in modo che il gancio [2-6] scatti dentro la cavità [2-7].

Premendo sulla leva [2-5] si può rimuovere l‘adattatore di aspirazione.

7.6 Regolazione del piano-sega

Il piano-sega si può inclinare su entrambi i lati fino a 45° per consentire tagli inclinati.

Rimuovere il paratrucioli e il paraschegge. Svitare la vite di arresto [4-1] con la chiave

esagona [1-4]. Spingere il piano-sega in avanti di circa

5mm. Impostare l‘inclinazione desiderata facendo

riferimento alla scala [5-2]. Stringere la vite di arresto [4-1].

7 Impostazioni

AVVERTENZA

Pericolo di lesioni, scossa elettrica

Prima di eseguire qualsiasi operazione sulla macchina disinserire sempre la spina dalla presa!

AVVERTENZA

Pericolo per la salute provocato dalle polveri

Le polveri possono essere nocive alla salute. Per questo motivo non lavorate mai senza l'aspirazione.

Quando aspirate polveri nocive alla salute osservate sempre le disposizioni nazionali.

Per segare a filo si può spostare indietro il piano-sega:

Rimuovere il paratrucioli e il paraschegge. Svitare la vite di arresto [4-1] con la chiave

esagona [1-4]. Spingere indietro il piano-sega fino a che il

perno di centraggio [5-1] non entra nel foro [5-3].

Stringere la vite di arresto [4-1].

7.7 Regolazione del pendolarismo

I seghetti alternativi hanno un pendolarismo regolabile per poter lavorare su diversi materiali con un avanzamento sempre ottimale. Con il selettore del pendolarismo [1-5] si seleziona la posizione desiderata:

posizione 0 = nessun pendolarismo posizione 3 = massimo pendolarismo

7.8 Regolazione numero corse JSP 120 E, BSP 120 E

Con la rotella di regolazione [1-2; 2-3] è possibile impostare il numero di corse con variazione continua tra 1000 e 2900 min

-1

. In tal modo sarà possibile adeguare in maniera ottimale la velocità di taglio ai materiali di volta in volta utilizzati.

8.1 Guida libera lungo la tracciatura

Con la sua forma triangolare, il paraschegge [4-3] indica la linea di taglio della lama facilitando, in tal modo, il taglio lungo la tracciatura.

8.2 Tagli a tuffo senza sgrossatura

Per i tagli a tuffo nel legno, il piano-sega deve trovarsi in posizione anteriore (posizione base, v. figura [1]).

Applicare la sega sul bordo anteriore della tavola.

Immergere la sega nel pezzo alla massima velocità e con pendolarismo in posizione 3 (figura [6]).

Le parti e i dispositivi di sicurezza danneggiati devono essere riparati o sostituiti a regola d'arte da un'officina autorizzata, se non indicato diversamente nelle istruzioni per l'uso.

Per garantire la circolazione d'aria è necessario tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento praticate nell'alloggiamento del motore.

Impostazione consigliata per il pendolarismo

legno duro e tenero, pannelli truciolati/in masonite

1 - 3

pannelli in panforte/compensato, materiali sintetici

1 - 2

ceramica 0 alluminio, metalli non ferrosi 0 - 2 acciaio 0 - 1

Numero di corse consigliato (posizione del nottolino di regolazione)

legno duro e tenero, pannelli in panforte/truciolato/compensato

pannelli in masonite 4 - 6 materiali sintetici 3 - 6 ceramica, alluminio, metalli non ferrosi 3 - 5 acciaio 2 - 4

8 Lavorazione con la macchi-

AVVERTENZA

Pericolo di lesioni

Fissate sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.

9 Manutenzione e cura

AVVERTENZA

Pericolo di lesioni, scossa elettrica

Prima di eseguire qualsiasi operazione di manutenzione o cura sulla macchina, disinserire sempre la spina dalla presa!

Tutte le operazioni di manutenzione e riparazione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

Utilizzate esclusivamente gli accessori originali Protool e il materiale di consumo Protool previsti per questa macchina, perché questi componenti di sistema sono perfettamente compatibili tra di loro. L'utilizzo di accessori e materiale di consumo di altri produttori pregiudica la qualità dei risultati di lavoro e comporta una limitazione della garanzia. A seconda dell'applicazione, può aumentare l'usura della macchina o possono aumentare le sollecitazioni per l'utilizzatore. Pertanto vi raccomandiamo di proteggere voi stessi, la macchina e la garanzia utilizzando esclusivamente accessori originali Protool e materiale di consumo Protool!

10.1 Guida parallela

Con la guida parallela (cod. prod. 764973) si può guidare il seghetto alternativo parallelamente al bordo del pezzo. La guida parallela si può montare sul piano-sega da entrambi i lati:

Spingere il tenditore [7-1] sul piano-sega dalla parte anteriore.

Portare la guida parallela [7-2] nella posizione desiderata spingendola dal lato attraverso il tenditore.

Stringere la manopola [7-3].

10.2 Compasso

Con il compasso (cod. prod. 764969) si possono eseguire tagli circolari con un diametro compreso tra 120 e 720 mm. Il compasso si può montare sul piano-sega da entrambi i lati:

Spingere il tenditore [7-1] sul piano-sega dalla parte anteriore.

Portare il compasso [7-4] nella posizione desiderata spingendolo dal lato attraverso il tenditore.

Stringere la manopola [7-3]. Inserire la punta del compasso [7-5] nel foro

posteriore del compasso.

10.3 Lame, altri accessori

Per potere tagliare in modo rapido e pulito i diversi materiali, Protool vi propone per tutte le applicazioni le lame appositamente studiate per i vostri seghetti alternativi Protool.

10.4 CMS Festool

Montando i seghetti alternativi sul sistema Festool CMS si ottiene una sega da banco semi-stazionaria per tagli sagomati. Per ulteriori informazioni in merito rimandiamo al prospetto CMS.

Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE: Non gettare elettroutensili di-

smessi tra i rifiuti domestici!

Conformemente alla norma della direttiva 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

REACh per prodotti Protool, gli accessori e il materiale di consumo:

REACh è l'ordinanza sulle sostanze chimiche valida in tutta Europa dal 2007. Noi, in quanto „utenti finali“, ovvero in quanto fabbricanti di prodotti, siamo consapevoli del nostro dovere di informazione nei confronti dei nostri clienti. Per potervi tenere sempre aggiornati e per informarvi delle possibili sostanze appartenenti alla lista di candidati e contenute nei nostri prodotti, abbiamo organizzato il seguente sito web per voi:

www.Protool-online.com/reach

Per le nostre apparecchiature forniamo una garanzia per difetti del materiale o difetti di produzione conforme alle disposizioni in vigore nei rispettivi Paesi e comunque con una durata minima di 12 mesi. All'interno degli stati dell'UE la durata della garanzia è pari a 24 mesi (comprovata dalla fattura o dal documento d'acquisto). Sono esclusi dalla garanzia eventuali danni che, in particolare, possono essere ricondotti a naturale usura/ logoramento, sovraccarico, utilizzo non conforme, oppure danni causati dall'utilizzatore o imputabili ad altri usi contrari a quanto previsto dal manuale d'istruzioni o ancora difetti

10 Accessori

11 Protezione dell’ambiente/

Smaltimento

12 Garanzia

noti al momento dell'acquisto. Vengono parimenti esclusi anche i danni derivanti dall'impiego di accessori e materiali di consumo (ad es. platorelli) non originali.

Eventuali reclami potranno essere riconosciuti solamente se l'apparecchiatura verrà rispedita, integra, al fornitore o ad un centro di Assistenza clienti autorizzato Protool. Conservate con cura il manuale d'uso, le avvertenze di sicurezza, l'elenco delle parti di ricambio e il documento comprovante l'acquisto. Per il resto sono valide le attuali condizioni di garanzia del costruttore.

Nota

In considerazione del continuo lavoro di ricerca e sviluppo ci riserviamo il diritto di apportare eventuali modifiche alle informazioni tecniche contenute nella presente documentazione.

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti:

EN 60745-1, EN 60745-2-11, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366 in base alle prescrizioni delle direttive 2006/42/CE, 2004/108/CE.

Le norme generali in materia, ai sensi delle modifiche e delle appendici in vigore al momento della presente dichiarazione, sono state utilizzate senza essere citate.

La documentazione tecnica è depositata presso il produttore.

Stanislav Jakeš Ricerca, Sviluppo, Documentazione tecnica Protool GmbH Wertstr. 20 D-73240 Wendlingen

26.04.2010

13 Dichiarazione di conformi-

tà CE

Sierra de calar N° di serie

JSP 120 497598 JSP 120 E 497500 BSP 120 E 497597

Decoupeerzagen JSP 120, JSP 120 E, BSP 120 E

Oorspronkelijke gebruiksaanwijzing Inhoud

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

De decoupeerzagen zijn bestemd voor het zagen van hout en houtachtig materiaal. Met de door Protool aangeboden speciale zaagbladen kunnen de machines ook gebruikt worden voor het zagen van kunststof, staal, aluminium, non-ferro metaal en keramische tegels.

De gebruiker is aansprakelijk voor schade en letsel bij gebruik dat niet volgens de voorschriften plaatsvindt.

JSP 120, JSP 120 E

BSP 120 E

1 Symbolen ................................ 40

2 Gebruik volgens de voorschriften 40 3 Bestanddelen van de machine

.....

4 Technische gegevens

..................

5 Veiligheidsvoorschriften

..............

5.1 Algemene veiligheidsvoorschriften

...........................................

5.2 Machinespecifieke veiligheidsvoorschriften

.............................

5.3 Emissiewaarden

.........................

5.4 Metaalbewerking

.......................

6 Inwerkingstelling

.......................

7 Instellingen

...............................

7.1 Gereedschap wisselen

................

7.2 Zaagbladgeleiding afstellen

.........

7.3 Splinterbescherming monteren

...

7.4 Een beschermkap tegen spaanders inzetten

.............................

7.5 Afzuiging

..................................

7.6 Zaagtafel afstellen

.....................

7.7 Pendelslag afstellen

...................

7.8 Regeling van het aantal slagen

....

8 Het werken met de machine

.......

8.1 Vrije geleiding volgens aftekening 44

8.2 Invalzaagsneden maken zonder vóórboren

.................................

9 Onderhoud en verzorging........... 44

10 Accessoires .............................. 45

10.1 Parallelaanslag ......................... 45

10.2 Cirkelzager............................... 45

10.3 Zaagbladen, overige accessoires . 45

10.4 Festool CMS ............................. 45

11 Milieubescherming/ Afvalverwij-

dering ..................................... 45

12 Garantie .................................. 45

13 EG-conformiteitsverklaring ......... 46

1Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Handleiding/aanwijzingen lezen!

Draag een zuurstofmasker!

Draag gehoorbescherming!

Draag een veiligheidsbril!

Draag veiligheidshandschoenen!

Niet in huisafval.

2 Gebruik volgens de voor-

schriften

3 Bestanddelen van de ma-

chine

[1-1] In-/uit-schakelaar [1-2] Toerentalregeling (Alleen JSP 120 E) [1-3] Aansluitkabel [1-4] inbussleutel [1-5] Pendelslagschakelaar

[2-1] Vergrendelknop [2-2] In-/uit-schakelaar [2-3] Toerentalregeling

5.1 Algemene veiligheidsvoorschriften

Waarschuwing! Lees alle veiligheidsvoorschriften en aanwijzingen.

Wanneer men zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/ of ernstig letsel.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip „elektrisch gereedschap“ dat in de veiligheidsvoorschriften gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en elektrisch gereedschap met accuvoeding (zonder netsnoer).

5.2 Machinespecifieke veiligheids-

voorschriften

–

Houd de machine alleen vast aan de geïsoleerde handgrepen, wanneer u bij slijpwerkzaamheden met het gereedschap verborgen stroomleidingen of de eigen stroomkabel kunt raken.

Wanneer u met het slijpgereedschap spanningsvoerende stroomleidingen raakt, kunnen metalen delen van de machine onder spanning komen te staan en de gebrui-

ker vervolgens een elektrische schok toebrengen.

–

Elektrisch gereedschap van Protool mag alleen worden ingebouwd in werktafels die hiervoor door Protool bedoeld zijn.

Door inbouw in andere of zelfgemaakte werktafels kan het elektrisch gereedschap onveilig worden, met mogelijk ernstige ongevallen als gevolg.

–

Wacht tot het elektrische gereedschap tot stilstand gekomen is voor u het neerlegt.

Het inzetgereedschap kan zich vasthaken en tot het verlies van de controle over het elektrische gereedschap leiden.

– Vervormde zaagbladen of zaagbladen met

barstjes en met stompe of defecte snijvlakken mogen niet worden gebruikt.

– De decoupeerzaag moet altijd met lopend

zaagblad tegen het werkstuk worden gezet.

– Draag een passende persoonlijke veilig-

heidsuitrusting: gehoorbescherming, veiligheidsbril, stofmasker bij werkzaamheden waarbij stof vrijkomt en veiligheidshandschoenen bij het bewerken van ruwe materialen en het wisselen van gereedschap.

– Bevestig het werkstuk altijd zo, dat het tij-

dens de bewerking niet kan bewegen.

[2-4] Afzuigaansluiting [2-5] Hendel [2-6] Haak [2-7] Uitsparing [2-8] Bescherming tegen stof en spanen

4 Technische gegevens

Pendeldecoupeerzagen JSP 120 BSP 120 E, JSP 120 E

Vermogen W 550 720 Aantal pendelslagen min

-1

3100 1000 - 2900 Slaglengte mm 26 26 Pendelslag 3 standen 3 standen Schuine stand 45° naar beide zijden Zaagdiepte (afhanke-

lijk van zaagblad)

Hout mm 120 120

Aluminium mm 20 20

Staal mm 10 10 Gewicht kg 2,4 2,4 Beschermingsklasse / II

5 Veiligheidsvoorschriften

– Sluit de machine bij stofproducerende

werkzaamheden altijd aan op een afzuiging.

– Controleer regelmatig de stekker en de ka-

bel en laat deze bij beschadiging door een geautoriseerde onderhoudswerkplaats vernieuwen.

– Er mag geen asbesthoudend materiaal

worden bewerkt.

5.3 Emissiewaarden

De volgens EN 60745 bepaalde waarden bedragen gewoonlijk:

Trillingsemissiewaarde a

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745::

De aangegeven emissiewaarden (trilling, geluid) zijn gemeten volgens de testvoorwaarden in EN 60745 en dienen voor de machinevergelijking. Aan de hand van deze waarden kan ook een voorlopige inschatting van de trillings- en geluidsbelasting tijdens het gebruik worden gemaakt.

De aangegeven emissiewaarden gelden voor de belangrijkste toepassingen van het elektrische gereedschap. Wordt het elektrisch gereedschap echter voor andere toepassingen of met ander inzetgereedschap gebruikt, of is het onvoldoende onderhouden, dan kan hierdoor de trillings- en geluidsbelasting gedurende de hele werktijd aanzienlijk worden verhoogd. Met het oog op een vastgelegde werkperiode dienen voor een juiste beoordeling ook de hierin optredende vrijloop- en stilstandtijden van de machine in acht te worden genomen. Hierdoor kan de belasting over de totale werkperiode aanzienlijk worden verminderd.

5.4 Metaalbewerking

Bij de bewerking van metaal dienen de volgende veiligheidsmaatregelen te worden genomen:

– Voorschakelen van een differentiaal- (FI-,

PRCD-) veiligheidsschakelaar.

– Machine aansluiten op een geschikt afzuig-

apparaat.

– Machine regelmatig ontdoen van stofafzet-

tingen in het motorhuis. – Gebruik een metalen zaagblad. – Sluit de bescherming tegen stof en spanen.

JSP 120, JSP 120 E

Het elektrisch gereedschap heeft een duwschakelaar [1-1] voor het in-/uitschakelen (I = AAN, 0 = UIT).

JSP 120

Geluidsdrukniveau LPA = 86 dB(A) Geluidsvermogensniveau L

= 97 dB(A)

Meetonzekerheidstoeslag K = 3 dB

BSP 120 E, JSP 120 E

Geluidsdrukniveau LPA = 83 dB(A) Geluidsvermogensniveau LWA = 94 dB(A) Meetonzekerheidstoeslag K = 3 dB

VOORZICHTIG

Geluid dat bij het werk optreedt Beschadiging van het gehoor

Draag gehoorbescherming!

Zagen van hout

Handgreep (JSP 120, JSP 120 E, BSP 120 E)

ah=4,5 m/s

K = 2,0 m/s

Tandwielkop (JSP 120, JSP 120 E)

ah=7,0 m/s

K = 2,0 m/s

Zagen van metaal

Handgreep (JSP 120, JSP 120 E, BSP 120 E)

ah=3,0 m/s

K = 2,0 m/s

Tandwielkop (JSP 120, JSP 120 E)

ah=5,0 m/s

K = 2,0 m/s

Draag een veiligheidsbril!

6 Inwerkingstelling

WAARSCHUWING

Ontoelaatbare spanning of frequentie! Gevaar voor ongevallen

De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Haal vóór alle werkzaamheden aan de machine altijd de stekker uit het stopcontact!

BSP 120 E

Het elektrisch gereedschap heeft drukschakelaar [2-2] voor het in-/uitschakelen.

Voor continubedrijf kan hij met de vergrendelknop [2-1] vastgezet worden. Door de schakelaar nogmaals in te drukken wordt de vergrendeling opgeheven.

7.1 Gereedschap wisselen

Spanhendel [3-4] tot aan de aanslag openen.

Het aanwezige zaagblad verwijderen. Nieuwe zaagblad tot aan de aanslag in de op-

neming van het zaagblad [3-1] zetten. Spanhendel sluiten.

7.2 Zaagbladgeleiding afstellen

Om het zaagblad beter te geleiden beschikken de pendeldecoupeerzagen direct boven het werkstuk over een extra hardmetalen geleiding [3-2].

Met de inbussleutel [1-4] de schroef [3-3] zó ver aantrekken dat de blokjes bijna tegen het zaagblad liggen.

Het zaagblad moet nog licht kunnen bewegen!

7.3 Splinterbescherming monteren

Door de splinterbescherming is het mogelijk om zaagsneden zonder splinters te krijgen, ook aan die kant waar het zaagblad uit het materiaal komt.

Als de machine uitgeschakeld is, de splinterbescherming [4-3] tot aan het zaagblad op de geleiding [4-2] schuiven.

Decoupeerzaag inschakelen. Als de machine loopt de splinterbescherming

op een egaal oppervlak zóver naar binnen schuiven en hierbij inzagen dat de splinterbescherming gelijk zit met de voorkant van de zaagtafel.

Om de splinterbescherming betrouwbaar te laten functioneren moet hij aan beide zijden dicht tegen het zaagblad aansluiten. Voor splintervrije zaagsneden moet daarom ook bij iedere zaagbladvervanging een nieuwe splinterbescherming worden geplaatst.

7.4 Een beschermkap tegen spaanders inzetten

De beschermkap tegen spaanders voorkomt dat de spaanders weggeslingerd worden en hij verbetert de effectiviteit van de spaanderafzuiging.

Plaats de beschermkap tegen stof en spaanders [2-8] tussen de zaagtafel en de spanhendel.

Schuif de beschermkap tegen stof en spaanders onder lichte druk zo ver naar achteren tot hij inklikt.

7.5 Afzuiging

Met de afzuigadapter [2-4] kunnen de decoupeerzagen op een afzuigapparaat (slangdiameter 27 mm) worden aangesloten.

Plaats bij het werken met afzuiging altijd een splinterbescherming, om verstopping van de afzuigkanalen te vermijden.

De afzuigadapter in de achterste opening van de zaagtafel steken zodat de haak [2-6] inklikt in de uitsparing [2-7].

Na het indrukken van de hendel [2-5] kan de afzuigadapter weer weggenomen worden.

7.6 Zaagtafel afstellen

De zaagtafel kan voor zaagsneden tot 45° naar beide kanten worden gezwenkt.

Beschermkap tegen spaanders en splinterbescherming verwijderen.

Klemschroef [4-1] met inbussleutel [1-4] osmake.

Zaagtafel ong. 5 mm naar voren schuiven. Het gewenste verstek volgens schaal [5-2]

afstellen. Klemschroef [4-1] vastdraaien.

7 Instellingen

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Haal vóór alle werkzaamheden aan de machine altijd de stekker uit het stopcontact!

WAARSCHUWING

Gevaar voor de gezondheid door stof

Stof kan gevaarlijk zijn voor de gezondheid. Werk daarom nooit zonder afzuiging.

Volg bij het afzuigen van gezondheidsbedreigende stoffen altijd de nationale voorschriften.

Om vlak langs de rand te zagen kan de zaagtafel naar achteren worden omgezet.

Beschermkap tegen spaanders en splinterbescherming verwijderen.

Klemschroef [4-1] met inbussleutel [1-4] osmake.

Zaagtafel in de achterste positie schuiven zodat de centreerdoorn [5-1] in de opening [53] past.

Klemschroef [4-1] vastdraaien.

7.7 Pendelslag afstellen

Om verschillende materialen met een optimale aanzet te kunnen bewerken, beschikken de pendeldecoupeerzagen over een verstelbare pendelslag. Met de pendelslagschakelaar [1-5] wordt de gewenste stand gekozen:

Stand 0 = pendelslag uit Stand 3 = maximale pendelslag

7.8 Regeling van het aantal slagen JSP 120 E, BSP 120 E

Het aantal slagen kan met de stelknop [1-2; 2-3] traploos tussen 1000 en 2900 min

-1

worden ingesteld. Hiermee kunt u de zaagsnelheid optimaal aanpassen aan het betreffende materiaal.

8.1 Vrije geleiding volgens aftekening

Door zijn driehoeksvorm geeft de splinterbescherming [4-3] de zaaglijn van het zaagblad aan. Hierdoor wordt het gemakkelijker volgens aftekening te zagen.

8.2 Invalzaagsneden maken zonder vóórboren

Voor invalzaagsneden in houten materialen moet de zaagtafel in de voorste stand (basisstand, zie afbeelding [1]) staan.

De zaag op de voorkant van de tafel zetten. De zaag met vol aantal slagen en pendelsla-

ginstelling 3 in het werksruk laten invallen (afbeelding [6]).

Beschadigde beveiligingsinrichtingen en onderdelen moeten op deskundige wijze in een erkende en gespecialiseerde werkplaats gerepareerd en vervangen worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is.

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing altijd vrij en schoon gehouden worden.

De geadviseerde afstelling van de pendelslag

Hard en zacht hout, spaanplaten, houtvezelplaten

1 - 3

Meubelplaten, triplex, Kunststoffen 1 - 2 Keramiek 0 Aluminium, non-ferro metalene 0 - 2 Staal 0 - 1

Geadviseerd aantal slagen (stand van het instelwiel)

Hard en zacht hout, meubelplaten, triplex, spaanplaten

Houtvezelplaten 4 - 6 Kunststoffen 3 - 6 Keramiek, Aluminium, non-ferro

metalen

3 - 5

Staal 2 - 4

8 Het werken met de machi-

WAARSCHUWING

Gevaar voor letsel

Bevestig het werkstuk altijd zo, dat het tijdens de bewerking niet kan bewegen.

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Haal vóór alle onderhouds- en reinigingswerkzaamheden de stekker altijd uit het stopcontact!

Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen door een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Maak uitsluitend gebruik van de voor deze machine bestemde originele Protool-accessoires en het Protool-verbruiksmateriaal, omdat deze systeemcomponenten optimaal op elkaar zijn afgestemd. Bij het gebruik van accessoires en verbruiksmateriaal van andere leveranciers is een kwalitatieve beïnvloeding van de werkresultaten en een beperking van de garantieaanspraken waarschijnlijk. Al naar gelang de toepassing kan de slijtage van de machine of de persoonlijke belasting van uzelf toenemen. Bescherm daarom uzelf, uw machine en uw garantieaanspraken door uitsluitend gebruik te maken van originele Protool-accessoires en Protool-verbruiksmateriaal!

10.1 Parallelaanslag

Met de parallelaanslag (bestelno. 764973) kan de decoupeerzaag parallel aan de rand van het werkstuk worden geleid. De parallelaanslag kan aan beide zijden op de zaagtafel worden gemonteerd:

Spanbeugel [7-1] van voren op de zaagtafel schuiven.

Parallelaanslag [7-2] van de zijkant uit door de spanbeugel in de gewenste positie schuiven.

Draaiknop [7-3] vastdraaien.

10.2 Cirkelzager

Met de cirkelzager (bestelno. 764969) kunnen cirkelvormige zaagsneden met een diameter tussen 120 en 720 mm worden gemaakt. De cirkelzager kan aan beide zijden op de zaagtafel worden gemonteerd:

Spanbeugel [7-1] van voren op de zaagtafel schuiven.

Cirkelzager [7-4] van de zijkant uit door de spanbeugel in de gewenste positie schuiven.

Draaiknop [7-3] vastdraaien. Punt van de cirkel [7-5] in de achterste uit-

boring van de cirkelzager zetten.

10.3 Zaagbladen, overige accessoires

Om uiteenlopend materiaal snel en zuiver te kunnen zagen biedt Protool voor alle werkzaamheden zaagbladen aan die speciaal op Protool decoupeerzagen zijn afgestemd.

10.4 Festool CMS

Door de decoupeerzagen in het Festoo systeem CMS te monteren verkrijgt men een halfstationaire tafelzaag voor figuurzaagwerkzaamheden. Informatie hierover vindt u in de brochure CMS.

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU: Gooi elektrische gereedschappen

niet bij het huisvuil.

Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

REACh voor producten, accessoires en verbruiksmateriaal van Protool:

REACh is de sinds 2007 in heel Europa toepasselijke chemicaliënverordening. Wij als „downstream-gebruiker“, dus als fabrikant van producten, zijn ons bewust van onze informatieplicht tegenover onze klanten. Om u altijd over de meest actuele stand van zaken op de hoogte te houden en over mogelijke stoffen van de kandidatenlijst in onze producten te informeren, hebben wij de volgende website voor u geopend:

www.Protool-online.com/reach

Voor onze toestellen verlenen we op materiaal- of productiefouten garantie conform de landspecifieke wettelijke bepalingen, minstens echter 12 maanden. Binnen de lidstaten van de EU bedraagt de garantietermijn 24 maanden (bewijs door rekening of afleveringsbewijs). Schade door natuurlijke slijtage, overbelasting, ondeskundige behandeling of schade veroorzaakt door de gebruiker of door gebruik ingaande tegen de aanwijzingen in de gebruiksaanwijzing of schade die bij de aankoop bekend was, blijft uitgesloten van de garantie. Ook schade die is terug te

10 Accessoires

11 Milieubescherming/ Afval-

verwijdering

12 Garantie

voeren op het gebruik van niet-originele accessoires en verbruiksmaterialen (bijv. schuurschijven) wordt niet in aanmerking genomen.

Klachten kunnen alleen aanvaard worden als het toestel volledig naar de leverancier of naar een geautoriseerde Protool-klantendienstwerkplaats teruggestuurd wordt. Bewaar de gebruiksaanwijzing, veiligheidsvoorschriften, onderdelenlijst en het aankoopbewijs zorgvuldig. Voor het overige gelden de actuele garantiebepalingen van de fabrikant.

Opmerking

Wegens de permanente onderzoeks- en ontwikkelingswerkzaamheden zijn wijzigingen aan de hier gegeven technische informatie voorbehouden.

Wij verklaren dat dit produkt voldoet aan de volgende normen of normatieve dokumenten:

EN 60745-1, EN 60745-2-11, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366 volgens de bepalingen van de richtlijnen 2006/42/EG, 2004/108/EG.

Alle voorschriften zijn toegepast conform de ten tijde van de afgifte van deze verklaring vigerende wijzigingen en aanvullingen, zonder aanhaling ervan.

De technische documentatie bevindt zich bij de producent.

Stanislav Jakeš Onderzoek, ontwikkeling en technische do-

cumentatie Protool GmbH Wertstr. 20 D-73240 Wendlingen

26.04.2010

13 EG-conformiteitsverkla-

ring

Pendeldecoupeerzagen Serienr.

JSP 120 497598 JSP 120 E 497500 BSP 120 E 497597

Pendelsticksågarna JSP 120, JSP 120 E, BSP 120 E

Bruksanvisning i original Innehåll

De angivna bilderna finns i början av bruksanvisningen.

Sticksågarna är enligt föreskrift avsedda för sågning av trä och träliknande material. Med specialsågbladen från Protool kan maskinerna även användas för sågning av plast, stål, aluminium, icke-järnmetall och keramikplattor.

Användaren tar själv ansvar för skador och olyckor som uppstår vid felaktig användning.

JSP 120, JSP 120 E

BSP 120 E

1 Symboler................................. 47

2 Avsedd användning................... 47

3 Maskinens komponenter ............ 47

4 Tekniska data ........................... 48

5 Säkerhetsanvisningar ................ 48

5.1 Allmänna säkerhetsanvisningar... 48

5.2 Maskinspecifika säkerhetsanvis-

ningar ..................................... 48

5.3 Emissionsvärden....................... 48

5.4 Metallbearbetning ..................... 49

6 Driftstart ................................. 49

7 Inställningar............................. 49

7.1 Byta verktyg ............................ 49

7.2 Ställa in sågbladsstyrningen ....... 49

7.3 Montera splitterskyddet ............. 50

7.4 Montera spånskydd ................... 50

7.5 Utsug ...................................... 50

7.6 Ställa in sågbordet .................... 50

7.7 Ställa in pendelrörelsen ............. 50

7.8 Slagfrekvensstyrning................. 50

8 Arbeta med maskinen................ 51

8.1 Fri styrning med rits.................. 51

8.2 Nedsänkning utan förborrning..... 51

9 Underhåll och skötsel ................ 51

10 Tillbehör .................................. 51

10.1 Parallellanslag .......................... 51

10.2 Cirkelskäranordning .................. 51

10.3 Sågblad, övriga tillbehör ............ 51

10.4 Festool CMS ............................. 51

11 Miljöhänsyn/ Avfallshantering ..... 52

12 Garanti.................................... 52

13 EG-förklaring om överensstäm-

melse...................................... 52

1Symboler

Varning för allmän risk!

Varning för elstötar

Läs bruksanvisningen/anvisningarna!

Använd andningsskydd!

Använd hörselskydd!

Använd skyddsglasögon!

Använd arbetshandskar!

Tillhör inte till kommunalavfall.

2 Avsedd användning

3 Maskinens komponenter

[1-1] Strömbrytare [1-2] Varvtalsreglering (Endast JSP 120 E) [1-3] Nätkabel [1-4] innersexkantnyckel [1-5] Kontakt för pendelrörelse

[2-1] Spärrknapp [2-2] Strömbrytare [2-3] Varvtalsreglering [2-4] Utsugsrör [2-5] Armen [2-6] Kroken

5.1 Allmänna säkerhetsanvisningar Varning! Läs och följ alla säker-

hetsanvisningar och instruktioner.

Om man inte följer varningsmeddelan-

den och anvisningar kan det leda till elstötar, brand och/eller svåra personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

Med begreppet "Elverktyg" som används i säkerhetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

5.2 Maskinspecifika säkerhetsanvis-

ningar

–

Håll maskinen endast i de isolerade handtagen, eftersom verktyget kan kapa dolda elledningar eller den egna sladden.

Om verktyget träffar spänningsförande elledningar kan maskinens metalldelar sättas under spänning och användaren kan få en elektrisk stöt.

–

Protools elverktyg får endast monteras på därför avsedda arbetsbord från Protool.

Om de monteras på andra arbetsbord eller egentillverkade bord kan elverktyget bli instabilt och orsaka svåra olyckor.

–

Vänta tills elverktyget stannat innan du lägger ner det.

Insatsverktyget kan fastna och du kan förlora kontrollen över elverktyget.

– Deformerade sågklingor eller sågklingor

med sprickor eller med slöa eller defekta skär får inte användas.

– Sticksågen ska alltid placeras på arbets-

stycket med sågbladet i rörelse.

– Använd lämplig personlig skyddsutrust-

ning: hörselskydd, skyddsglasögon, andningsskydd vid dammiga arbeten, skyddshandskar vid bearbetning av grova material och vid verktygsväxling.

– Fäst alltid arbetsstycket så att det inte kan

röra sig under bearbetningen.

– Anslut alltid maskinen till ett utsug vid

dammalstrande arbeten.

– Kontrollera kontakten och kabeln regel-

bundet och lämna dem till en auktoriserad serviceverkstad för byte om de är skadade.

– Asbesthaltiga material får inte bearbetas.

5.3 Emissionsvärden

De enligt EN 60745 fastställda värdena uppgår till:

[2-7] Ursparingen [2-8] Spånsprutskydd

4Tekniska data

Pendelsticksågarna JSP 120 BSP 120 E, JSP 120 E

Effekt W 550 720 Rörelser min

-1

3100 1000 - 2900 Rörelselängd mm 26 26 Pendelrörelse 3 steg 3 steg Vinkelställning 45° åt båda sidor Sågdjup (beroende

på sågbladet)

Trä mm 120 120

Aluminium mm 20 20

Stål mm 10 10 Vikt kg 2,4 2,4 Skyddsklass / II

5 Säkerhetsanvisningar

JSP 120, JSP 120 E

Ljudtrycksnivå LPA = 86 dB(A) Ljudeffektnivå LWA = 97 dB(A) Mätosäkerhetstillägg K = 3 dB

BSP 120 E, JSP 120 E

Ljudtrycksnivå LPA = 83 dB(A) Ljudeffektnivå LWA = 94 dB(A) Mätosäkerhetstillägg K = 3 dB

Svängningsemissionsvärde Ah (vektorsumma för tre riktningar) och osäkerhet K fastställda enligt EN 60745::

De angivna emissionsvärdena (vibrationer, ljud) har uppmätts i enlighet med provvillkoren i EN 60745, och används för jämförelse av maskiner. De kan även användas för preliminär uppskattning av vibrations- och bullernivån under arbetet.

De angivna emissionsvärdena avser elverktygets huvudsakliga användningsområden. Om elverktyget används för andra ändamål, med andra insatsverktyg eller efter otillräckligt underhåll, kan vibrations- och bullernivån öka kraftigt under hela arbetsintervallet. För att få en exakt uppskattning av ett visst arbetsintervall måste man även ta hänsyn till den tid maskinen går på tomgång och står stilla. Det kan sänka belastningen avsevärt under hela arbetsintervallet.

5.4 Metallbearbetning

Vid bearbetning av aluminium ska föl-

jande säkerhetsåtgärder vidtas: – Förkoppla en säkerhetsbrytare (FI, PRCD). – Anslut maskinen till ett lämpligt utsug. – Rengör regelbundet maskinens motorhus

från dammavlagringar. – Använd ett metallsågblad. – Stäng spånsprutskyddet.

JSP 120, JSP 120 E

JSP 120 och JSP 120 E har en skjutbrytare [1-1] för Till-/Frånkoppling (I = TILL, 0 = FRÅN).

BSP 120 E

BSP 120 E har en tryckbrytare [2-2] för Till/Frånkoppling.

För kontinuerlig drift kan man låsa knappen med spärrknappen [2-1]. Om man trycker ännu en gång på knappen, lossas spärren igen.

7.1 Byta verktyg

Öppna spännarmen [3-4] så långt det går, tag ut det gamla sågbladet. Sätt i ett nytt sågblad så långt det går i såg-

bladets fästanordning [3-1]. Stäng spännarmen igen.

7.2 Ställa in sågbladsstyrningen

För att sågbladet ska ha en ännu bättre styrning har pendelsticksågarna en extra hårdmetall-styrning [3-2] omedelbart ovanför arbetsstycket.

OBSERVER

Ljuden som uppstår under arbetet skadar hörseln!

Använd hörselskydd!

Sågning i trä

Handtag (JSP 120, JSP 120 E, BSP 120 E)

ah=4,5 m/s

K = 2,0 m/s

Handlovsstöd (JSP 120, JSP 120 E)

ah=7,0 m/s

K = 2,0 m/s

Sågning i metall

Handtag (JSP 120, JSP 120 E, BSP 120 E)

ah=3,0 m/s

K = 2,0 m/s

Handlovsstöd (JSP 120, JSP 120 E)

ah=5,0 m/s

K = 2,0 m/s

Använd skyddsglasögon!

6Driftstart

VARNING

Otillåten spänning eller frekvens! Olycksrisk

Strömkällans nätspänning och frekvens måste stämma överens med uppgifterna på märkplåten.

VARNING

Risk för personskada, elstöt

Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen!

7 Inställningar

VARNING

Risk för personskada, elstöt

Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen!

Drag åt skruven [3-3] med en innersexkantnyckel [1-4] så mycket, att backarna nästan anligger mot sågbladet.

Sågbladet måste fortfarande kunna röra sig utan minsta motstånd!

7.3 Montera splitterskyddet

Med hjälp av splitterskyddet kan man tillverka snitt med splitterfria kanter, även på den sidan där sågbladet lämnar arbetsstycket.

Skjut på splitterskyddet [4-3] på styrningen [4-2] ända fram till sågbladet. Observera att maskinen måste vara frånkopplad när du gör det.

Tillkoppla nu sticksågen. Skjut med maskinen igång in splitterskyddet

på en plan yta samtidigt som du sågar, d.v.s. tills splitterskyddet befinner sig i linje med framkanten på sågbordet.

För att splitterskyddet ska fungera utan problem måste det anligga tätt mot sågbladet på båda sidorna. Därför bör man för perfekta splitterfria snitt även sätta i ett nytt splitterskydd när man byter sågblad.

7.4 Montera spånskydd

Spånskyddet förhindrar att spå flyger omkring och förbättrar spånsuganordningens effektivitet.

Sätt i spånskyddet [2-8] mellan bottenplattan och spännarmen.

Skjut det lätt bakåt tills det snäpper fast.

7.5 Utsug

Med sug-adaptern [2-4] kan man ansluta sticksågar till en suganordning (slang-diameter 27 mm).

Använd alltid splitterskydd vid arbeten med utsugning, för att förhindra att utsugningskanalerna täpps igen.

Sätt in sug-adaptern i öppningen baktill på sågbordet så, att kroken [2-6] låses i ursparingen [2-7].

När man trycker på armen [2-5] kan man ta bort sug-adaptern igen.

7.6 Ställa in sågbordet

För sneda snitt kan sågbordet svängas upp till 45° åt båda sidorna.

Tag bort spånskyddet och splitterskyddet. Lossa klämskruven [4-1] med en innersex-

kantnyckel [1-4]. Skjut fram sågbordet ca. 5 mm. Ställ in det önskade svängområdet enligt

skalan [5-2]. Drag åt klämskruven [4-1] igen. För kantnära sågning kan man flytta sågbor-

det bakåt. Tag bort spånskyddet och splitterskyddet. Lossa klämskruven [4-1] med en innersex-

kantnyckel [1-4]. Skjut sågbordet i läget längst bak så att cen-

trerdornen [5-1] passar in i öppningen [5-3]. Drag åt klämskruven [4-1] igen.

7.7 Ställa in pendelrörelsen

För att ha en optimal matning även i olika material har pendelsticksågarna en inställbar pendelrörelse. Med pendelrörelse-brytaren [1-5] väljer man det önskade läget:

Läge 0 = pendelrörelse Från Läge 3 = maximal pendelrörelse

7.8 Slagfrekvensstyrning JSP 120 E, BSP 120 E

Slagfrekvensen kan ställas in steglöst mellan 1000 och 2900 min

-1

slag/min med inställningsvredet [1-2; 2-3] Det gör att du kan anpassa såghastigheten optimalt efter det aktuella materialet.

VARNING

Hälosrisk på grund av damm

Damm kan vara hälsofarligt. Arbeta därför aldrig utan utsug.

Följ alltid nationella föreskrifter för utsug av hälsofarligt damm.

Rekommenderad inställning

Hårt och mjukt trä, spånplattor, träfiberplattor

1 - 3

Lamellträ, plywood, Plast 1 - 2 Keramik 0 Aluminium, kulörmetall 0 - 2 Stål 0 - 1

Rekommenderat antal rörelser/minut (läge på inställningsratten)

Hårt och mjukt trä, lamellträ, plywood, spånplattor

Träfiberplattor 4 - 6 Plast 3 - 6

8.1 Fri styrning med rits

Tack vare sin triangelform pekar splitterskyddet [4-3] på sågbladets snittlinje. Därigenom underlättas sågning med rits

8.2 Nedsänkning utan förborrning

För nedsänkta smitt i trämaterial måste sågbordet befinna sig i läget längst fram (utgångsläge, se fig. [1]).

Placera sågen på bordets främre kant. Sänk sedan ner sågen med maximalt antal

rörelser och pendelrörelseläge 4 i arbetsstycket (fig. [6]).

Skadade skyddsanordningar och delar måste repareras eller bytas ut av en auktoriserad fackverkstad, såvida inget annat anges i bruksanvisningen.

För att luftcirkulationen ska kunna garanteras, måste kylluftöppningarna i motorns hölje alltid hållas öppna och rena.

Använd endast Protools originaltillbehör och Protools förbrukningsmaterial som är avsedda för den här maskinen, eftersom dessa systemkomponenter är optimalt anpassade för varandra. Om man använder tillbehör och förbrukningsmaterial av annat fabrikat, kan detta försämra arbetsresultatens kvalitet och begränsa garantianspråken. Slitaget på maskinen och belastningen på användaren påverkas av hur maskinen används. Skydda därför dig själv, din maskin och rätten till garantianspråk genom att uteslutande använda Protools originaltillbehör och -förbrukningsmaterial.

10.1 Parallellanslag

Med parallellanslaget (best.-nr. 764973) kan man föra sticksågen parallellt i förhållande till kanten på arbetsstycket. Parallellanslaget kan monteras på sågbordet från båda sidorna:

Skjut spännbygeln [7-1] framifrån på sågbordet.

Skjut parallellanslaget [7-2] från sidan genom spännbygeln i det önskade läget.

Drag åt vridknappen [7-3].

10.2 Cirkelskäranordning

Med cirkelskäranordningen (best.-nr.

764969) kan man tillverka cirkelformade snitt med en diameter på mellan 120 och 720 mm. Cirkelskäranordningen kan monteras på sågbordet från båda sidorna:

Skjut spännbygeln [7-1] framifrån på sågbordet.

Skjut cirkelskäranordningen [7-4] från sidan genom spännbygeln i det önskade läget,

Drag åt vridknappen [7-3]. Sätt in cirkelspetsen [7-5] i cirkelskäranord-

ningens bakre borrhål.

10.3 Sågblad, övriga tillbehör

För snabb och enkel sågning i olika material kan Protool erbjuda speciella sågblad för alla användningsområden för sticksågen.

10.4 Festool CMS

Om man monterar sticksågen i Festool System CMS får man en halvstationär bänksåg för formsnitt. Mer information om detta hittar du i broschyren CMS.

Keramik, Aluminium, kulörmetall 3 - 5 Stål 2 - 4

8 Arbeta med maskinen

VARNING

Risk för personskada

Fäst alltid arbetsstycket så att det inte kan röra sig under bearbetningen.

9 Underhåll och skötsel

VARNING

Risk för personskada, elstöt

Dra alltid ut nätkontakten före alla underhålls- och servicearbeten på maskinen!

Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

Rekommenderat antal rörelser/minut (läge på inställningsratten)

10 Tillbehör

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder: Släng inte elverktyg i hushållsav-

fall!

Enligt europeiska direktivet 2002/96/EG för elektriska och elektroniska apparater och dess modifi ering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

REACh för Protool-produkter, tillbehör och förbrukningsmaterial:

REACh är den kemikalieförordning som sedan 2007 gäller i hela Europa. I egenskap av "nedströmsanvändare", dvs tillverkare av produkter, är vi medvetna om den informationsplikt som vi har gentemot våra kunder. För att hela tiden hålla kunderna uppdaterade och informera om eventuella ämnen i våra produkter som återfinns på den sk kandidatlistan, har vi tagit fram denna webbsida:

www.Protool-online.com/reach

Vi lämnar garanti för material- och tillverkningsfel i enlighet med gällande lag/nationella bestämmelser, men minst 12 månader. Inom EU är garantitiden 24 månader (intygas med kvitto eller följesedel). Garantin omfattar inte skador som beror på normalt slitage, överbelastning eller ej avsedd användning samt skador som användaren själv orsakat, som beror på att användaren inte följt bruksanvisningen eller skador som var kända vid köpet. Garantin gäller inte heller skador som orsakas av att användaren inte använt originaltillbehör och -förbrukningsmaterial.

Garantianspråken gäller bara om du lämnar in verktyget i intakt skick till leverantören eller någon av Protools serviceställen. Spara bruksanvisning, säkerhetsanvisningar, reservdelslista och kvitto. I övrigt gäller tillverkarens aktuella garantivillkor.

Obs!

Vi förbehåller oss rätten till tekniska ändringar pga kontinuerligt forsknings- och utvecklingsarbete.

Vi intygar och ansvarar för att denna produkt överensstämmer med följande norm och dokument:

EN 60745-1, EN 60745-2-11, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366 enligt bestämmelserna i riktlinjerna 2006/42/EG, 2004/108/EG.

Alla föreskrifter har använts enligt ändringar och tillägg giltiga vid utgivning av denna deklaration utan hänvisningar..

Teniska data finns hos tillverkaren.

Stanislav Jakeš Forskning, utveckling, teknisk dokumenta-

tion Protool GmbH Wertstr. 20 D-73240 Wendlingen

26.04.2010

11 Miljöhänsyn/ Avfallshan-

tering

12 Garanti

13 EG-förklaring om överens-

stämmelse

Pendelsticksågarna Serienr

JSP 120 497598 JSP 120 E 497500 BSP 120 E 497597

Pistosahat JSP 120, JSP 120 E, BSP 120 E

Alkuperäiset ohjeet Sisällys

Mainitut kuvat ovat käyttöoppaan alussa.

Pistosahat on tarkoitettu puun ja puunkaltaisten materiaalien sahaamiseen. Protoolin toimitusohjelmaan kuuluvilla erikoissahanerillä koneilla voidaan sahata myös muovia, terästä, alumiinia, kirjometallia ja keraamisia laattoja.

Ohjeiden vastaisesta käytöstä aiheutuneista vahingoista ja onnettomuuksista vastaa koneen käyttäjä.

JSP 120, JSP 120 E

BSP 120 E

1 Tunnukset................................ 53

2 Määräystenmukainen käyttö....... 53

Koneen osat............................. 53

4 Tekniset tiedot.......................... 54

5 Turvaohjeet.............................. 54

5.1 Yleiset turvaohjeet .................... 54

5.2 Konekohtaiset turvaohjeet.......... 54

5.3 Päästöarvot.............................. 54

5.4 Metallintyöstö........................... 55

6 Käyttöönotto ............................ 55

7 Säädöt .................................... 55

7.1 Terän vaihto ............................. 55

7.2 Sahanteränohjaimen säätö......... 56

7.3 Murtosuojan asennus ................ 56

7.4 Purusuojuksen asennus ............. 56

7.5 Imurointi ................................. 56

7.6 Sahauspöydän säätö ................. 56

7.7 Heiluri-iskun säätö .................... 56

7.8 Iskuluvun säätö ........................ 56

8 Työskentely koneella ................. 57

8.1 Vapaasti ohjattuna piirrotusviivan

mukaan................................... 57

8.2 Upotus ilman edeltävää porausta 57

9 Huolto ja hoito.......................... 57

10 Tarvikkeet................................ 57

10.1 Sivuohjain ............................... 57

10.2 Ympyräleikkuri ......................... 57

10.3 Sahanterät, muut tarvikkeet....... 58

10.4 Festool CMS ............................. 58

11 Ympäristönsuojelu/Hävitys ......... 58

12 Takuu...................................... 58

13 EU-vaatimustenmukaisuusvakuu-

tus.......................................... 58

1 Tunnukset

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue ohjeet/huomautukset!

Käytä hengityssuojainta!

Käytä kuulosuojaimia!

Käytä suojalaseja!

Käytä suojahansikkaita!

Ei kuulu kunnallisjätteisiin.

2 Määräystenmukainen

käyttö

3 Koneen osat

[1-1] Käyttökytkin [1-2] Kierrosluvun säätö (Vain JSP 120 E) [1-3] Verkkoliitäntäjohto [1-4] Kuusiokoloavaimella [1-5] Heiluriliikekytkin

[2-1] Lukitusnappi [2-2] Käyttökytkin [2-3] Kierrosluvun säätö [2-4] Poistoimuliitäntä [2-5] Vipua

5.1 Yleiset turvaohjeet Varoitus! Lue kaikki turva- ja käyt-

töohjeet.

Varoitusten ja ohjeiden nou-

dattamisen laiminlyönti voi aiheuttaa

sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvaohjeet ja käyttöohjeet myöhempää tarvetta varten.

Turvaohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

5.2 Konekohtaiset turvaohjeet

–

Pidä koneesta kiinni vain eristetyistä kahvoista, jos katkaisutyökalu voi työskenneltäessä osua piilossaoleviin virtajohtoihin tai omaan virtajohtoon.

Jos katkaisuterä osuu jännitteisiin virtajohtoihin, koneen metalliosat voivat tulla jännitteenalaisiksi ja aiheuttaa käyttäjälle sähköiskun.

–

Protool-sähkötyökalut saa asentaa vain sellaisiin työpöytiin, jotka Protool on suunnitellut kyseiseen tarkoitukseen.

Jos kone asennetaan toisenlaiseen tai itsevalmistettuun työpöytään, tämä voi haitata sähkötyökalun tukevuutta ja aiheuttaa vakavia onnettomuuksia.

–

Odota, kunnes sähkötyökalu on pysähtynyt kokonaan, ennen kuin laitat

koneen syrjään.

Muuten sähkötyökalu voi koskettaa alustaa ja aiheuttaa sähkötyökalun hallinnan menettämisen.

– Epämuodostuneita tai repeytyneitä sahan-

teriä sekä sahanteriä, jotka leikkaavat tylsästi tai viallisesti ei tule käyttää.

– Sahanterän täytyy aina pyöriä, kun pisto-

saha lasketaan työkappaleeseen kiinni.

– Käytä sopivia henkilökohtaisia suojavarus-

teita: kuulosuojaimia, suojalaseja, pölynaamaria tehdessäsi pölyävää työtä, suojakäsineitä työstäessäsi karheita materiaaleja ja vaihtaessasi työkalua.

– Kiinnitä työstettävä kappale aina siten,

että se ei pääse liikkumaan työstön aikana.

– Kytke kone pölyä aiheuttavissa töissä aina

imuriliitäntään.

– Tarkasta pistoke ja johto säännöllisesti ja

anna valtuutetun huoltokorjaamon vaihtaa ne uusiin, jos havaitset niissä vaurioita.

– Asbestipitoisia materiaaleja ei saa työstää.

5.3 Päästöarvot

Normin EN 60745 mukaisesti määritetyt tyypilliset arvot ovat:

[2-6] Haka [2-7] Koloon [2-8] Purusuojus

4 Tekniset tiedot

Pistosaha JSP 120 BSP 120 E, JSP 120 E

Teho W 550 720 Iskuluku min

-1

3100 1000 - 2900 Iskun pituus mm 26 26 Heiluri-isku 3 porrasta 3 porrasta Viisto asento 45° molemmin puolin Leikkaussyvyys

(riippuu sahanterästä)

puu mm 120 120

alumiinia mm 20 20

teräs mm 10 10 Paino kg 2,4 2,4 Suojausluokka / II

5 Turvaohjeet

JSP 120

Äänenpainetaso LPA = 86 dB(A) Äänentehotaso LWA = 97 dB(A) Mittausepätarkkuuslisä K = 3 dB

Määritetty tärinäarvo ah (kolmen suunnan vektorisumma) ja epävarmuustekijä K normin EN 60745 mukaan:

Ilmoitetut päästöarvot (tärinä, melu) on mitattu normin EN 60745 tarkastusedellytysten mukaisesti, ja näitä arvoja käytetään koneiden keskinäiseen vertailuun. Ne soveltuvat myös käytön yhteydessä syntyvän tärinä- ja melukuormituksen alustavaan arviointiin.

Ilmoitetut päästöarvot koskevat sähkötyökalun pääasiallisia käyttötarkoituksia. Jos sähkötyökalua käytetään muihin käyttötarkoituksiin, muilla käyttötarvikkeilla tai huonosti huollettuna, tämä saattaa kasvattaa tärinäja melukuormitusta huomattavasti koko työskentelyajan puitteissa. Koko työskentelyajan aikaista kuormitusta arvioitaessa on otettava huomioon myös koneen joutokäyntiajat ja pysäytettynä olon ajat. Tämä voi vähentää huomattavasti työskentelyajan kokonaiskuormitusta.

5.4 Metallintyöstö

Metallia työstettäessä on noudatettava turvallisuussyistä seuraavia toimenpiteitä:

– Kytke eteen vikavirta- (FI-, PRCD-) suoja-

kytkin. – Kytke kone sopivaan imuriin. – Puhdista säännöllisesti koneen moottorin

kotelo sinne kertyneestä pölystä. – Käytä metallisahanterää. – Työnnä purusuojus alas.

JSP 120, JSP 120 E

JSP 120 ja JSP 120 E EQ -malleissa katkaisijana on liukukytkin [1-1] (I = PÄÄLLE, 0 = POIS).

BSP 120 E

BSP 120 E -malleissa katkaisijana on painokytkin [2-2].

Jatkuvaa käyttöä varten se voidaan lukita lukitusnapilla [2-1]. Painamalla uudelleen katkaisinta lukitus aukeaa.

7.1 Terän vaihto

Avaa kiinnitysvipu [3-4] rajoittimeen asti. Ota asennettu sahanterä pois.

BSP 120 E, JSP 120 E

Äänenpainetaso LPA = 83 dB(A) Äänentehotaso LWA = 94 dB(A) Mittausepätarkkuuslisä K = 3 dB

HUOMIO

Työskenneltäessä syntyy melua Kuulovaurioiden vaara

Käytä kuulosuojia!

Puun sahaaminen

Kahva (JSP 120, JSP 120 E, BSP 120 E)

ah=4,5 m/s

K = 2,0 m/s

Vaihteiston pää (JSP 120, JSP 120 E)

ah=7,0 m/s

K = 2,0 m/s

Metallin sahaaminen

Kahva (JSP 120, JSP 120 E, BSP 120 E)

ah=3,0 m/s

K = 2,0 m/s

Vaihteiston pää (JSP 120, JSP 120 E)

ah=5,0 m/s

K = 2,0 m/s

Käytä suojalaseja!

6 Käyttöönotto

VAROITUS

Kielletty jännite tai taajuus! Onnettomuusvaara

Virtalähteen verkkojännitteen ja taajuuden täytyy olla yhdenmukainen konekilvessä annettujen tietojen kanssa.

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

Ennen kaikkia koneella suoritettavia toimenpiteitä verkkopistoke on irrotettava pistorasiasta!

7 Säädöt

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

Ennen kaikkia koneella suoritettavia toimenpiteitä verkkopistoke on irrotettava pistorasiasta!

Työnnä uusi sahanterä kiinnittimeen [3-1] rajoittimeen asti.

Sulje kiinnitysvipu.

7.2 Sahanteränohjaimen säätö

Jotta sahanterää on parempi ohjata, heiluripistosahoissa on aivan työkappaleen yläpuolella kovametallinen lisäohjain [3-2].

Kiristä kuusiokoloavaimella [1-4] ruuvia [33] niin paljon, kunnes leuat ovat melkein kiinni sahanterässä.

Sahanterää täytyy voida vielä liikuttaa hieman!

7.3 Murtosuojan asennus

Murtosuojaa käyttämällä saadaan repeilemättömät leikkuureunat myös sahanterän ulostulopuolella.

Työnnä murtosuoja [4-3] koneen ollessa kytkettynä pois päältä ohjaimen [4-2] päälle sahanterään asti.

Kytke pistosaha päälle. Työnnä murtosuoja koneen ollessa käynnissä

tasaisella alustalla niin pitkälle sisään samalla sahaten, kunnes murtosuoja on samassa tasossa sahauspöydän etureunan kanssa.

Jotta murtosuoja toimii luotettavasti, sen täytyy olla molemmin puolin tiiviisti kiinni sahanterässä. Kun sahanterä vaihdetaan, repeilemättömien leikkausten aikaansaamiseksi tulisi asentaa aina myös uusi murtosuoja.

7.4 Purusuojuksen asennus

Purusuojus estää lastujen ja purun lentelemisen ja parantaa puruimurin tehokkuutta.

Asenna purusuojus [2-8] sahauspöydän ja kiinnitysvivun väliin.

Työnnä purusuojusta hieman painaen niin pitkälle taakse, kunnes se lukittuu kiinni.

7.5 Imurointi

Imuadapteria [2-4] käyttämällä pistosahat voidaan liittää imulaitteeseen (letkun läpimitta 27 mm).

Laita aina imurilla työskenneltäessä murtosuoja paikalleen imukanavien tukkeutumisen ehkäisemiseksi.

Työnnä imuadapteri sahauspöydän takaaukkoon, niin että haka [2-6] ilukittuu kiinni koloon [2-7].

Imuadapteri voidaan ottaa jälleen pois painamalla vipua [2-5].

7.6 Sahauspöydän säätö

Sahauspöytää voidaan kallistaa viistoja leikkauksia varten 45° maksimikulmaan kummallekin puolelle.

Poista purusuojus ja murtosuoja. Avaa lukitusruuvi [4-1] kuusiokoloavaimella

[1-4]. Työnnä sahauspöytää n. 5 mm etusuuntaan. säädä haluamasi kallistuskulma asteikon [5-

2] mukaan. Kiristä lukitusruuvi [4-1] tiukalle. Reunan lähellä suoritettavia sahaustöitä var-

ten sahauspyötää voidaan siirtää taaksepäin. Poista purusuojus ja murtosuoja. Avaa lukitusruuvi [4-1] kuusiokoloavaimella

[1-4]. Työnnä sahauspöytä takimmaiseen asen-

Toon, niin että keskitystappi [5-1] sopii aukkoon [5-3].

Kiristä lukitusruuvi [4-1] tiukalle.

7.7 Heiluri-iskun säätö

Jotta erilaisia materiaaleja voidaan työstää optimaalisella syötöllä, heiluripistosahoissa on säädettävä heiluri-isku. Haluttu asento valitaan heiluri-iskukytkimellä [1-5]:

asento 0 = heiluri-isku pois asento 3 = maksimaalinen heiluri-isku

7.8 Iskuluvun säätö JSP 120 E, BSP 120 E

Iskulukua voidaan säätää portaattomasti säätöpyörästä [1-2; 2-3] 1000 ja 2900 min

-1

välillä. Siten voit sovittaa sahausnopeuden aina työstettävän kappaleen mukaan.

VAROITUS

Pöly aiheuttaa vaaraa terveydelle

Pöly voi olla terveydelle haitallista. Älä sen vuoksi missään tapauksessa työskentele ilman imuria.

Noudata terveydelle vaarallisen pölyn imuroinnissa aina maakohtaisia määräyksiä.

Heiluri-iskun suositellut säätöasennot

kova ja pehmeä puu, lastulevyt, puukuitulevyt

1 - 3

kimpilevyt, vaneri, muovit 1 - 2 keraamiset materiaalit 0 alumiini, kirjometallit 0 - 2 teräs 0 - 1

8.1 Vapaasti ohjattuna piirrotusviivan mukaan

Murtosuojan [4-3] kolmikulmaisen muodon ansiosta voidaan nähdä sahanterän leikkauslinja. Se helpottaa näin sahaamista piirrotusviivan mukaan.

8.2 Upotus ilman edeltävää porausta

Puumateriaaleihin tehtäviä upotusleikkauksia varten sahauspöydän täytyy olla etumaisessa asennossa (perusasento, kuva [1]).

Laita saha pöydän etureunalle. Upota saha täydellä iskuluvulla ja heiluri-is-

kuasennossa 3 työkappaleeseen (kuva [6]).

Vaurioituneet varolaitteet ja osat täytyy korjauttaa tai vaihdattaa valtuutetussa ammattikorjaamossa, mikäli käyttöohjeissa ei ole muutoin mainittu.

Ilmankierron varmistamiseksi moottorin kotelon jäähdytysilmarakojen täytyy olla aina vapaita ja puhtaita.

Käytä vain tälle koneelle tarkoitettuja alkuperäisiä Protool-tarvikkeita ja Protool-kulutusmateriaaleja, koska nämä järjestelmäkomponentit on sovitettu parhaalla mahdollisella tavalla toisiinsa. Muiden valmistajien tarvikkeiden ja kulutusmateriaalien käyttö voi huonontaa työtulosten laatua ja rajoittaa oikeutta takuuvaatimuksiin. Käyttökohteesta riippuen ne voivat lisätä koneen kulumista tai koneen käyttäjän rasittumista. Varmista siksi oma ja koneesi turvallisuus ja takuun säilyminen käyttämällä ainoastaan alkuperäisiä Protool-tarvikkeita ja Protool-kulutusmateriaaleja!

10.1 Sivuohjain

Sivuohjaimen (tilaus-nro 764973) avulla pistosahaa voidaan ohjata yhdensuuntaisesti työkappaleen reunan kanssa. Sivuohjain voidaan asentaa sahauspöytään kummaltakin puolelta:

Työnnä kiinnityskahva [7-1] etupuolelta sahauspöydälle.

Työnnä sivuohjain [7-2] sivulta kiinnityskahvan läpi haluamaasi asentoon.

Kiristä kiertonuppi [7-3] tiukalle.

10.2 Ympyräleikkuri

Ympyräleikkurin (tilaus-nro 764969) avulla voidaan tehdä ympyränmuotoisia leikkauksia, joiden läpimitta on välillä 120 - 720 mm. Ympyräleikkuri voidaan asentaa sahauspöytään kummaltakin puolelta:

Työnnä kiinnityskahva [7-1] etupuolelta sahauspöydälle.

Työnnä ympyräleikkuri [7-4] sivulta kiinnityskahvan läpi haluamaasi asentoon.

Kiristä kiertonuppi [7-3] tiukalle. Kiinnitä harpinkärki [7-5] ympyräleikkurin

takareikään.

10.3 Sahanterät, muut tarvikkeet

Protoolin valikoimissa on kaikille käyttökohteille ja Protool-pistosahoille räätälöityjä sahanteriä, joilla pystyt sahaamaan erilaisia materiaaleja nopeasti ja siististi.

Suositeltu iskuluku (asetuspyörän asento)

kova ja pehmeä puu, kimpilevyt, vaneri, lastulevyt

puukuitulevyt 4 - 6 muovit 3 - 6 keraamiset materiaalit, alumiini, kir-

jometallit

3 - 5

teräs 2 - 4

8 Työskentely koneella

VAROITUS

Loukkaantumisvaara

Kiinnitä työstettävä kappale aina siten, että se ei pääse liikkumaan työstön aikana.

9 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

Irrota sähköpistoke aina pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia huolto- ja puhdistustöitä!

Kaikki huolto- ja korjaustyöt, jotka vaativat moottorin suojuksen avaamista, on suoritettava valtuutetussa asiakaspalvelukorjaamossa.

10 Tarvikkeet

10.4 Festool CMS

Asentamalla pistosaha Festoolin CMS -järjestelmään saadaan puolikiinteä pöytäsaha muotoleikkauksia varten. Lisätietoja saat CMS -esitteestä.

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten: Älä heitä sähkötyökaluja talous-

jätteisiin!

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/ EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

REACh Protool-tuotteille, niiden tarvikkeille ja kulutusmateriaaleille:

REACh on vuodesta 2007 lähtien koko Euroopassa voimassaoleva kemikaaleja koskeva asetus. Käytämme kemikaaleja tuotteidemme valmistuksessa ja olemme tietoisia tiedotusvelvollisuudestamme asiakkaillemme. Olemme avanneet asiakkaitamme varten seuraavan Web-sivuston, josta voit aina katsoa viimeisimmät tiedot tuotteissamme mahdollisesti käytettävistä aineista:

www.Protool-online.com/reach

Annamme koneillemme materiaali- ja valmistusvirheiden osalta takuun maakohtaisten lakimääräysten mukaan, kuitenkin vähintään 12 kuukaudeksi. EU-maissa takuuaika on 24 kuukautta (lasku tai vastaanottotodistus toimii tositteena). Takuu ei koske vaurioita, jotka johtuvat luonnollisesta kulumisesta, ylikuormituksesta, epäasianmukaisesta käsittelystä, käyttäjän itse aiheuttamista vahingoista tai käyttöohjeen vastaisesta käytöstä, tai jotka olivat tiedossa ostohetkellä. Takuu ei myöskään kata vaurioita, jotka johtuvat muiden kuin Protoolin valmistamien tarvikkeiden ja kulutusmateriaalien (esim. hiomalautanen) käytöstä.

Voimme hyväksyä takuuvaateet ainoastaan silloin, kun laite lähetetään purkamattomana laitteen toimittajalle tai valtuutetulle Protoolhuoltokorjaamolle. Säilytä käyttöohjeet, turvaohjeet, varaosalista ja ostotosite hyvässä tallessa. Multa osin pätevät aina viimeisimmät valmistajan takuuehdot.

Huomautus

Jatkuvan tutkimus- ja tuotekehitystyön myötä pidätämme oikeudet muutoksiin näihin teknisiin tietoihin nähden.

Todistamme täten ja vastaamme yksin siitä, että tämä tuote en allalueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen:

EN 60745-1, EN 60745-2-11, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366 seuraavien ohjeiden määräysten mukaisesti: 2006/42/EY, 2004/108/EY.

Kaikkia määräyksiä on käytetty tämän todistuksen antamisajankohtana voimassa olleiden muutosten ja lisäysten sanamuodossa ilman niiden erillistä siteeraamista.

Tekninen aineisto on tallennettuna valmistajalla.

Stanislav Jakeš Tutkimus- ja tuotekehitysosaston sekä tekni-

sen dokumentoinnin päällikkö Protool GmbH Wertstr. 20 D-73240 Wendlingen

26.04.2010

11 Ympäristönsuojelu/Hävitys

12 Takuu

13 EU-vaatimustenmukai-

suusvakuutus

Pistosaha Sarjanumero

JSP 120 497598 JSP 120 E 497500 BSP 120 E 497597

Stiksave JSP 120, JSP 120 E, BSP 120 E

Original brugsanvisning Indhold

De angivne illustrationer findes i tillægget til brugsanvisningen.

Stiksavene er beregnet til savning af træ og trælignende materialer. Med specialsavklingerne fra Protool kan maskinerne også bruges til savning af kunststof, stål, aluminium, ikke-jernmetal og keramikplader.

Brugeren hæfter for skader og uheld, som følge af ikke-bestemmelsesmæssig brug.

JSP 120, JSP 120 E

BSP 120 E

1 Symboler................................. 59

2 Bestemmelsesmæssig brug ........ 59

Maskinelementer ...................... 59

4 Tekniske data ........................... 60

5 Sikkerhedsanvisninger............... 60

5.1 Generelle sikkerhedsanvisninger . 60

5.2 Maskinspecifikke sikkerhedsan-

visninger ................................. 60

5.3 Emissionsværdier...................... 60

5.4 Metalbearbejdning .................... 61

6 Ibrugtagning ............................ 61

7 Indstillinger.............................. 61

7.1 Udskiftning af værktøj ............... 61

7.2 Indstilling af savklingeføring....... 62

7.3 Montering af overfladebeskytter.. 62

7.4 Montering af spånfanger ............ 62

7.5 Udsugning ............................... 62

7.6 Indstilling af savebord ............... 62

7.7 Indstilling af pendulslag ............. 62

7.8 Indstilling af slagtal................... 62

8 Arbejde med maskinen .............. 63

8.1 Savning i fri hånd efter afmærk-

ning ........................................ 63

8.2 Neddykning uden forboring ........ 63

9 Vedligeholdelse og pleje............. 63

10 Tilbehør................................... 63

10.1 Parallelanslag ........................... 63

10.2 Cirkelanslag ............................. 63

10.3 Savklinger, andet tilbehør........... 63

10.4 Festool CMS ............................. 63

11 Miljøbeskyttelse/ Bortskaffelse.... 64

12 Garanti.................................... 64

13 EU-overensstemmelseserklæring 65

1Symboler

Advarsel om generel fare

Advarsel om elektrisk stød

Læs vejledning/anvisninger!

Åndedrætsværn påbudt!

Bær høreværn!

Beskyttelsesbriller påbudt!

Beskyttelseshandsker påbudt!

Bortskaffes ikke sammen med kommunalt affald.

2 Bestemmelsesmæssig

brug

3 Maskinelementer

[1-1] Tænd/sluk-knap [1-2] Hastighedsregulering (Kun JSP 120 E) [1-3] Netledning [1-4] Unbrakonøglen [1-5] Pendulslagskontakt

[2-1] Låseknap [2-2] Tænd/sluk-knap [2-3] Hastighedsregulering [2-4] Udsugningsstuds [2-5] Armen [2-6] Krogen

5.1 Generelle sikkerhedsanvisninger

Advarsel! Læs alle sikkerhedsanvisninger og øvrige anvisninger.

Overholdes anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

Med begrebet "elværktøj", som anvendes i sikkerhedsanvisningerne, menes ledningsbåret elværktøj (med netkabel) og batteridrevet elværktøj (uden netkabel).

5.2 Maskinspecifikke sikkerhedsan-

visninger

–

Hold kun i de isolerede håndgreb på maskinen, når skæreværktøjer kan komme i kontakt med skjulte strømledninger eller egne strømkabler under arbejdet.

Hvis skæreværktøjer kommer i kontakt med spændingsførende strømledninger, kan maskinens metaldele blive spændingsførende og udsætte brugeren for elektrisk stød.

–

Protool el-værktøj må kun monteres på savborde, som er godkendt hertil af Protool.

Hvis el-værktøjet monteres på et andet eller et selvlavet savbord, kan det blive ustabilt og forårsage alvorlige ulykker.

–

Vent med at lægge el-værktøjet til side, til det er standset.

Værktøjet kan sætte sig fast, og man kan miste kontrollen over el-værktøjet.

– Deformerede eller revnede savklinger eller

savklinger med sløvt eller defekt skær må ikke anvendes.

– Savklingen skal altid være tændt, når den

føres hen til emnet.

– Brug egnede personlige værnemidler: Hø-

reværn, beskyttelsesbriller, støvmaske ved støvende arbejde, beskyttelseshandsker ved ru materialer og ved skift af værktøj.

– Fastgør altid arbejdsemnet på en sådan

måde, at det ikke kan bevæge sig under bearbejdningen..

– Slut altid maskinen til en støvsuger ved

støvdannende arbejde.

– Kontroller jævnligt stik og kabel, og lad et

autoriseret serviceværksted udskifte disse ved defekter.

– Asbestholdige materialer må ikke bearbej-

des.

5.3 Emissionsværdier

Værdierne, der er registreret i henhold til EN60745 udgør typisk:

[2-7] Udsparingen [2-8] Spånfanger

4 Tekniske data

Stiksav JSP 120 BSP 120 E, JSP 120 E

Effekt W 550 720 Slagtal min

-1

3100 1000 - 2900 Slaglængde mm 26 26 Pendulslagsindstilling 3 trin 3 trin Skråstilling 45° til begge sider Skæredybde (afhæn-

gigt af stiksavklinge)

Træ mm 120 120

Alumiinia mm 20 20

stål mm 10 10 Vægt kg 2,4 2,4 Beskyttelsesklasse / II

5 Sikkerhedsanvisninger

JSP 120

Lydniveau LPA = 86 dB(A) Lydeffekt LWA = 97 dB(A) Måleusikkerhedstillæg K = 3 dB

Vibrationsemission ah (vektorsum fra tre retninger) og usikkerhed K målt iht. EN 60745:

De angivne emissionsværdier (vibration, støj) er målt i henhold til prøvebetingelserne i EN 60745 og tjener til sammenligning af maskiner. De kan også bruges til foreløbig bedømmelse af vibrations- og støjbelastningen ved brug.

De angivne emissionsværdier gælder ved almindelig brug af el-værktøjet. Hvis el-værktøjet bruges til andre opgaver eller med andre værktøjer, eller hvis det vedligeholdes utilstrækkeligt, kan vibrations- og støjbelastningen stige betragteligt over tid. For at opnå en præcis vurdering inden for et angivet tidsrum skal maskinens anførte tomgangs- og stilstandstider også tages med i betragtning. Det kan nedsætte belastningen over det samlede arbejdstidsrum betydeligt.

5.4 Metalbearbejdning

Af hensyn til sikkerheden skal følgende sikkerhedsforanstaltninger overholdes ved bearbejdning af metal:

– Tilslut maskinen via et fejlstrømsrelæ (FI-,

PRCD-relæ). – Slut maskinen til en egnet støvsuger. – Rengør regelmæssigt maskinen for støvaf-

lejringer i motorhuset. – Brug en metalsavklinge. – Luk spånfangeren.

JSP 120, JSP 120 E

El-værktøjet har en liukukytkin [1-1] (I = PÄÄLLE, 0 = POIS).

BSP 120 E

El-værktøjet har en enpainokytkin [2-2]. Kontinuerlig drift kan vælges ved at trykke

låseknappen [2-1] ind. Ved at trykke på kontakten igen frigøres låsen.

7.1 Udskiftning af værktøj

Åben spændearmen [3-4] indtil stop. Tag savklingen ud. Stik en ny savklinge ind i savklingeholderen

[3-1] indtil stop.

BSP 120 E, JSP 120 E

Lydniveau LPA = 83 dB(A) Lydeffekt LWA = 94 dB(A) Måleusikkerhedstillæg K = 3 dB

FORSIGTIG

Støj, der opstår ved arbejdet Beskadigelse af hørelsen

Brug høreværn!

Savning af træ

Håndgreb (JSP 120, JSP 120 E, BSP 120 E)

ah=4,5 m/s

K = 2,0 m/s

Gearhoved (JSP 120, BSP 120 E)

ah=7,0 m/s

K = 2,0 m/s

Savning af metal

Håndgreb (JSP 120, JSP 120 E, BSP 120 E)

ah=3,0 m/s

K = 2,0 m/s

Gearhoved (JSP 120, BSP 120 E)

ah=5,0 m/s

K = 2,0 m/s

Beskyttelsesbriller påbudt!

6 Ibrugtagning

ADVARSEL

Ikke-tilladt spænding eller frekvens! Fare for ulykke

Forsyningsspændingen og strømkildens frekvens skal stemme overens med angivelserne på typeskiltet.

ADVARSEL

Risiko for kvæstelser, elektrisk stød

Træk altid netstikket ud af stikkontakten før arbejde på maskinen.

7 Indstillinger

ADVARSEL

Risiko for kvæstelser, elektrisk stød

Træk altid netstikket ud af stikkontakten før arbejde på maskinen.

Luk spændearmen.

7.2 Indstilling af savklingeføring

Pendulstiksaven er forsynet med en ekstra hårdmetalføring [3-2] umiddelbart over emnet. Denne føring sikrer en bedre føring af savklingen..

Spænd skruen [3-3] med unbrakonøglen [14] indtil kæberne ligger næsten an op mod savklingen.

Savklingen skal kunne bevæge sig let!

7.3 Montering af overfladebeskytter

Overfladebeskytteren sikrer snit med overflader uden flosser - også på savklingens udgangsside.

Sluk for saven. Skub overfladebeskytteren [4-3] fast på føringen [4-2] indtil savklingen,

tænd for saven. Sskub overfladebeskytteren så meget ind på

en lige flade, så den indskæres, indtil overfladebeskytteren flugter med forkanten på savebordet.

Overfladebeskytteren kan kun fungere pålideligt, hvis overfladebeskytteren slutter tæt på begge sider af savklingen. Eksemplarisk udførte snit uden flosser forudsætter, at overfladebeskytteren udskiftes, hver gang savklingen fornys.

7.4 Montering af spånfanger

Spånfangeren forhindrer at spånerne flyver væk og forbedrer opsugningens effekt.

Anbring spånfangeren [2-8] mellem savebord og spændearm.

Tryk spånfangeren let bagud, indtil den går i hak.

7.5 Udsugning

Opsugningsadapteren [2-4] lbruges til at forbinde stiksaven til en støvsuger (slange-diameter 27 mm).

Brug altid en overfladebeskytter ved arbejde med udsugning for at forhindre at udsugningskanalerne tilstoppes.

Anbring opsugningsadapteren i den bageste åbning på savebordet, så krogen [2-6] alder i hak i udsparingen [2-7].

Tryk på armen [2-5] for at fjerne opsugningsadapteren.

7.6 Indstilling af savebord

Savebordet kan svinges ud til begge sider til geringssnit indtil 45°.

Fjern spånfanger og overfladebeskytter. Løsne klemmeskruen [4-1] med unbrako-

nøglen [1-4]. Skub savebordet ca. 5 mm frem. Indstil bordet i den ønskede position iht. ska-

laen [5-2]. Spænd klemmeskruen [4-1]. Kantnært savearbejde gennemføres ved at

skyde savebordet bagud. Fjern spånfanger og overfladebeskytter. Løsne klemmeskruen [4-1] med unbrako-

nøglen [1-4]. Skub savebordet i bageste position, så cen-

trerdornen [5-1] kommer til at sidde i åbningen [5-3] passt.

Spænd klemmeskruen [4-1].

7.7 Indstilling af pendulslag

For at kunne bearbejde forskellige materialer med optimal fremføring råder pendulsaven over et indstilleligt pendulslag. Den ønskede position indstilles med indstillingskontakten [1-5]:

Position 0 = pendulslag off Position 3 = max. pendulslag

7.8 Indstilling af slagtal JSP 120 E, BSP 120 E

Med stillehjulet [1-2; 2-3] kan slagtallet indstilles trinløst mellem 1000 og 2900 min

-1

. Derved kan De foretage en optimal tilpasning af skærehastigheden til det givne arbejdsemne.

ADVARSEL

Sundhedsfare fra støv

Støv kan være sundhedsfarligt. Arbejd derfor aldrig uden udsugning.

Vær ved udsugning af sundhedsfarligt støv altid opmærksom på de nationale bestemmelser.

Anbefalet indstilling af pendulslag

Hårdt træ, blødt træ, spånplader, træfiberplader

1 - 3

Møbelplader, krydsfiner, Kunststoffer 1 - 2 Keramik 0 Aluminium, NE-metal 0 - 2 Stål 0 - 1

8.1 Savning i fri hånd efter afmærkning

Overfladebeskytterens [4-3] trekantede form markerer snitlinien for savklingen. Dette gør det nemmere at save efter afmærkning.

8.2 Neddykning uden forboring

Ved neddykningssnit i materialer af træ skal savebordet være helt fremme (grundposition, se Fig. [1]).

Anbring saven på den forreste bordkant. Yk saven ned i emnet med fuldt slagtal og

med et pendulslag på 3 (Fig. [6]).

Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes fagligt korrekt af et autoriseret specialværksted, medmindre andet er angivet i brugsanvisningen.

For at sikre luftcirkulationen skal køleluftåbningerne i motorhuset altid holdes frie og rene.

Anvend udelukkende det originale Protooltilbehør og Protool-forbrugsmateriale, som er beregnet til maskinen, da disse systemkomponenter er tilpasset optimalt til hinanden. Ved anvendelse af tilbehør og forbrugsmateriale af andre mærker skal man regne med en forringelse af arbejdsresultaterne og en begrænsning af garantien. Alt efter anvendelse kan maskinen opslides hurtigere eller brugeren belastes mere end nødvendigt. Pas derfor på dig selv, maskinen og garantien ved udelukkende at anvende originalt Protool-tilbehør og Protool-forbrugsmateriale!

10.1 Parallelanslag

Parallelanslaget (Bestill.nr. 764973) benyttes til at føre stiksaven parallelt med emnets kant. Parallelanslaget kan monteres på begge sider af savebordet:

Skub spændebøjlen [7-1] på savebordet forfra.

Skub parallelanslaget [7-2] gennem spændebøjlen (fra siden) ind i den ønskede position.

Spænd drejeknappen [7-3].

10.2 Cirkelanslag

Cirkelanslaget (Bestill.nr. 764969) benyttes til at udsave cirkler med en diameter på 120

- 720 mm. Cirkelanslaget kan monteres på begge sider af savebordet:

Skub spændebøjlen [7-1] på savebordet forfra.

Skub cirkelanslaget [7-4] gennem spændebøjlen (fra siden) ind i den ønskede position.

Spænd drejeknappen [7-3]. Stik cirkelspidsen [7-5] ind i den bageste bo-

ring på cirkelanslaget.

10.3 Savklinger, andet tilbehør

For at kunne skære hurtigt og optimalt i forskellige materialer leverer Protool savklinger til alle anvendelsesformål og tilpasset specielt til din Protool stiksav.

10.4 Festool CMS

Hvis du monterer stiksaven i Festool Systems CMS, får du en halvstationær bordsav, som kan benyttes til formsnit. Læs mere herom i brochuren CMS.

Anbefalet slagtal (stillehjulets position)

Hårdt træ, blødt træ, møbelplader, krydsfiner, spånplader

Træfiberplader 4 - 6 Kunststoffer 3 - 6 Keramik, Aluminium, NE-metal 3 - 5 Stål 2 - 4

8 Arbejde med maskinen

ADVARSEL

Risiko for kvæstelser

Fastgør altid arbejdsemnet på en sådan måde, at det ikke kan bevæge sig under bearbejdningen.

9 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød

Træk altid netstikket ud af stikkontakten før alle service- og vedligeholdelsesarbejder!

Vedligeholdelses- og reparationsarbejder, der kræver at motorhusets åbnes, må kun foretages af et autoriseret serviceværksted.

10 Tilbehør

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Gælder kun for EU-lande: Smid ikke el-værktøj ud sammen

med det almindelige husholdningsaffald!

Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

REACh til Protool produkter, tilbehør og forbrugsmateriale:

Kemikalieloven REACH trådte i kraft i 2007 og er gældende i hele Europa. Som "downstream-bruger" af kemikalier, dvs. producent af produkter, tager vi vores informationspligt over for kunderne alvorligt. På følgende hjemmeside finder du altid aktuelle informationer om de stoffer fra kandidatlisten, som vores produkter kan indeholde:

www.Protool-online.com/reach

I henhold til de respektive landes lovmæssige bestemmelser yder vi garanti for materiale- eller produktionsfejl, dog mindst på en periode af 12 måneder. I EU-medlemsstaterne udgør garantiperioden 24 måneder (faktura eller følgeseddel gælder som dokumentation). Garantien dækker ikke fejl, der måtte opstå som følge af naturligt slid, overbelastning, ukorrekt håndtering eller fejl, der forårsages af brugeren eller anden anvendelse, der er i modstrid med brugsanvisningen eller fejl, der var kendt ved købet. Garantien dækker heller ikke fejl, der skyldes anvendelse af ikke-originalt tilbehør og forbrugsmateriale (f.eks. bagskiver).

Reklamationer kan kun anerkendes, hvis maskinen sendes i samlet stand til leverandøren eller til et autoriseret Protool-serviceværksted. Opbevar brugsanvisningen, sikkerhedsanvisninger, reservedelslisten og kvitteringen på et sikkert sted. Desuden gælder de til enhver tid gældende garantibetingelser fra producenten.

Bemærk

Som følge af vores kontinuerlige forskningsog udviklingsarbejde forbeholder vi os ret til ændringer af de heri anførte tekniske specifikationer.

Vi erklæerer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende normer eller normative dokumenter:

EN 60745-1, EN 60745-2-11, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366 i henhold til bestemmelserne i direktiverne 2006/42/EF, 2004/108/EF.

Alle forskrifter blev anvendt i version af deres ændringer og tillæg gældende i udgivelsestid af denne erklæring uden deres citering.

Teknisk dokumentation kan rekvireres hos producenten..

Stanislav Jakeš Forskning, udvikling og teknisk dokumenta-

tion Protool GmbH

Wertstr. 20 D-73240 Wendlingen

26.04.2010

11 Miljøbeskyttelse/ Bort-

skaffelse

12 Garanti

13 EU-overensstemmelseser-

klæring

Stiksav Serie-nr.

JSP 120 497598 JSP 120 E 497500 BSP 120 E 497597

Stikksag JSP 120, JSP 120 E, BSP 120 E

Originalbrugsanvisning Innhold

De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

Stikksagene er beregnet på saging av tre og trelignende materialer. Med Protools spesialsagblad kan maskinene også brukes til å sage i kunststoff, stål, aluminium og keramikkplater.

Brukeren er selv ansvarlig for skader og ulykker som skyldes ikke forskriftsmessig bruk.

JSP 120, JSP 120 E

BSP 120 E

1 Symboler................................. 65

2 Riktig bruk............................... 65

Maskinelementer ...................... 65

4 Tekniske data ........................... 66

5 Sikkerhetsregler ....................... 66

5.1 Generell sikkerhetsinformasjon ... 66

5.2 Sikkerhetsanvisninger som er

spesifikke for maskinen ............. 66

5.3 Utslippsverdier ......................... 66

5.4 Metallbearbeiding...................... 67

6 Igangsetting............................. 67

7 Innstillinger.............................. 67

7.1 Verktøy skiftes ut...................... 67

7.2 Innstilling av sagbladstyring ....... 67

7.3 Innsetting av flisvern................. 68

7.4 Innsetting av sponfanger ........... 68

7.5 Avsug...................................... 68

7.6 Innstilling av sagbordet ............. 68

7.7 Innstilling av pendelslag ............ 68

7.8 Regulering av slagtall ................ 68

8 Arbeid med maskinen................ 69

8.1 Ført frihånd etter oppmerking..... 69

8.2 Nedsenking uten forboring ......... 69

9 Vedlikehold og pleie .................. 69

10 Tilbehør................................... 69

10.1 Anlegg .................................... 69

10.2 Sirkelskærer ............................ 69

10.3 Sagblad, annet tilbehør.............. 69

10.4 Festool CMS ............................. 69

11 Miljøvern/ Deponering ............... 69

12 Garanti.................................... 70

13 EU-samsvarserklæring............... 70

1Symboler

Advarsel mot generell fare

Advarsel om elektrisk støt

Anvisning/les merknader!

Bruk åndedrettsvern!

Bruk hørselvern!

Bruk vernebriller!

Bruk vernehansker!

Ikke kommunalt avfall.

2 Riktig bruk

3 Maskinelementer

[1-1] På/av-knapp [1-2] Turtallsregulering (Kun JSP 120 E) [1-3] Strømledning [1-4] Sekskantnøkkel [1-5] Pendlingsbryter

[2-1] Låseknapp [2-2] På/av-knapp [2-3] Turtallsregulering [2-4] Avsughette [2-5] Armen [2-6] Kroken [2-7] Utsparingen

5.1 Generell sikkerhetsinformasjon Advarsel! Les alle sikkerhetsregler

og anvisninger.

Hvis advarslene og

anvisningene ikke overholdes, kan det

føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.

Nedenfor brukes uttrykket "elektroverktøy". Det viser til nettdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

5.2 Sikkerhetsanvisninger som er

spesifikke for maskinen

–

Maskinen må bare holdes i de isolerte håndtakene når du utfører arbeid der skjæreverktøyet kan komme til å treffe skjulte strømledninger eller maskinens egen strømkabel.

Når verktøyet kapper strømførende ledninger, kan metalldeler i maskinen bli satt under spenning, og brukeren kan få elektrisk støt.

–

Elektroverktøy fra Protool skal bare bygges inn i arbeidsbord som er godkjent til slik bruk av Protool.

Montering i andre eller hjemmelagde arbeidsbord kan føre til at elektroverktøyet blir mindre sikkert å bruke. Det kan føre til alvorlige ulykker.

–

Vent til elektroverktøyet har stanset før du legger det fra deg.

Innsatsverk-

tøyet kan feste seg og føre til at du mister kontrollen over elektroverktøyet.

– Deformerte eller sprukne sagblad og sagblad

med sløvt eller defekt skjær må ikke brukes.

– Stikksagen må alltid settes på arbeidsstyk-

ket mens sagbladet er i gang.

– Bruk egnet personlig verneutstyr: hørsel-

vern, vernebriller og støvmaske når det oppstår støv under arbeidet, vernehansker ved bearbeiding av ru materialer og når verktøy skal byttes.

– Fest alltid emnet slik at det ikke kan beve-

ge seg under bearbeiding. – Koble alltid maskinen til et avsug. – Kontroller regelmessig støpsel og kabel, og

hvis disse er skadde, må de byttes av en

fagmann. – Materialer som inneholder asbest, skal ikke

bearbeides.

5.3 Utslippsverdier

Typiske verdier (beregnet etter EN 60745):

[2-8] Splintbeskyttelse

4 Tekniske data

Stikksag JSP 120 BSP 120 E, JSP 120 E

Effekt W 550 720 Slagfrekvens min

-1

3100 1000 - 2900 Slaglengde mm 26 26 Pendelslag 3 trinn 3 trinn Skråstilling 45° mot begge sider Skjæredybde

(avhengig av sagbladet)

Tre mm 120 120

Aluminium mm 20 20

Stål mm 10 10 Vekt kg 2,4 2,4 Verneklasse / II

5 Sikkerhetsregler

JSP 120

Lydtrykknivå LPA = 86 dB(A) Lydeffektnivå L

= 97 dB(A)

illegg for usikkerhet ved måling

K = 3 dB

BSP 120 E, JSP 120 E

Lydtrykknivå LPA = 83 dB(A) Lydeffektnivå LWA = 94 dB(A) illegg for usikkerhet ved

måling

K = 3 dB

Svingningsemisjonsverdi ah (vektorsum fra tre retninger) og usikkerhet K beregnet i henhold til EN 60745:

De angitte utslippsverdiene (vibrasjon, støy) er målt i samsvar med EN 60745, og brukes ved sammenligning av maskiner. De er også egnet til en midlertidig vurdering av vibrasjons- og støybelastning under bruk.

De angitte utslippsverdiene representerer de viktigste brukstypene til elektroverktøyet. Dersom elektroverktøyet brukes på annen måte eller med andre innsatsverktøy eller etter utilstrekkelig vedlikehold, kan vibrasjonsog støybelastningen bli merkbart høyere i løpet av det totale arbeidstidsrommet. Man må også ta hensyn til maskinens tomgangs- og stillstandsperioder når man skal gjøre en nøyaktig vurdering for et gitt arbeidstidsrom. Dette kan redusere belastningen betraktelig i løpet av totalt arbeidstidsrom.

5.4 Metallbearbeiding

Ved bearbeiding av metall skal følgen-

de sikkerhetstiltak treffes: – Forkoble en jordfeilbryter (FI, PRCD-). – Koble maskinen til et egnet avsug. – Rengjør maskinen for støv i motorhuset

med jevne mellomrom. – Bruk et metall-sagblad. – Lukk sponbeskyttelsen.

JSP 120, JSP 120 E

JSP 120 og JSP 120 E har en glidebryter [11] for inn-/utkopling (I = PÅ, 0 = AV).

BSP 120 E

BSP 120 E har en trykkbryter [2-2] for inn-/ utkopling.

Ved kontinuerlig drift kan den låses med låseknappen [2-1]. Ved å trykke en gang til på bryteren opphever du låsingen.

7.1 Verktøy skiftes ut

Åpne spennarm [3-4] inntil anslaget. Ta ut brukt sagblad. Sett nytt sagblad inntil anslaget i sagblad-

holderen [3-1]. Lås spennarmen.

7.2 Innstilling av sagbladstyring

Pendelstikksagene har umiddelbart over arbeidsstykket en ekstra hardmetall-styring [3-2] for bedre styring av sagbladet.

Trekk med innvendig sekskantnøkkel [1-4] skruen [3-3] så langt til, til kjevene ligger nesten an mot sagbladet.

FORSIKTIG

Lyd som oppstår under arbeidet Hørselsskadelig

Bruk hørselvern!

Saging i tre

Håndtak (JSP 120, JSP 120 E, BSP 120 E)

ah=4,5 m/s

K = 2,0 m/s

Maskinhode (JSP 120, JSP 120 E)

ah=7,0 m/s

K = 2,0 m/s

Saging i metall

Håndtak (JSP 120, JSP 120 E, BSP 120 E)

ah=3,0 m/s

K = 2,0 m/s

Maskinhode (JSP 120, JSP 120 E)

ah=5,0 m/s

K = 2,0 m/s

Bruk vernebriller!

6 Igangsetting

ADVARSEL

Ikke tillatt spenning eller frekvens! Fare for ulykker

Nettspenning og frekvens må stemme overens med angivelsene på typeskiltet.

ADVARSEL

Skaderisiko. Elektrisk støt

Trekk støpselet ut av vegguttaket før alle typer arbeid på maskinen!

7 Innstillinger

ADVARSEL

Skaderisiko. Elektrisk støt

Trekk støpselet ut av vegguttaket før alle typer arbeid på maskinen!

Man må fremdeles kunne bevege sagladet lett!

7.3 Innsetting av flisvern

Flisvernet muliggjør snitt med glatte skjærekanter også på sagbladets utgangsside.

Skyv ved utkoplet maskin flisvernet [4-3] inntil sagbladet opp på styringen [4-2].

Slå på stikksag. Skyv flisvernet mens maskinen er i gang på

en jevn flate så langt inn og sag den derved inn til flisvernet er plant med sagbordets forkan.

Flisvernet må sitte tett inntil sagbladet på begge sider slik at det fungerer pålitelig. For glatte snitt bør ved hvert sagbladskift derfor også et nytt flisvern settes inn.

7.4 Innsetting av sponfanger

Sponfangeren forhindrer at spon slenges vekk og forbedrer sponavsugingens effekt.

Sett sponbeskyttelsen [2-8] inn mellom sagbord og spennarm,

skyv sponbeskyttelsen bakover med et lett trykk bakover inntil den smekker på plass.

7.5 Avsug

Med suge-adapteren [2-4] lkan stikksagene koples til en støvsuger (slange-diameter 27 mm).

Når det arbeides med avsugning, skal det brukes et flisvern for å unngå at avsugningskanalene tettes igjen.

Stikk suge-adapteren i sagbordets bakre åpning slik at kroken [2-6] smekker inn i utsparingen [2-7].

Etter trykk på armen [2-5] kan suge-adapteren tas av igjen.

7.6 Innstilling av sagbordet

Sagbordet kan for skråsnitt svinges inntil 45° mot begge sider.

Fjern sponfanger og flisvern. Løsne klemskrue [4-1] med innvendig seks-

kantnøkkel [1-4].

Skyv sagbord ca. 5 mm fremover. Still inn ønsket vinkel etter skala [5-2]. Trekk klemskrue [4-1] fast. For saging nær kanten kan sagbordet flyttes

bakover. Fjern sponfanger og flisvern. Løsne klemskrue [4-1] med innvendig seks-

kantnøkkel [1-4]. Skyv sagbord i bakre stilling slik at sentre-

ringsdoren [5-1] passer inn i åpningen [5-3]. Trekk klemskrue [4-1] fast.

7.7 Innstilling av pendelslag

Pendelstikksagene har et justerbart pendelslag slik at man kan bearbeide forskjellige materialer med optimal fremføring. Med pendelslagbryteren [1-5] velges ønsket stilling:

Stilling 0 = pendelslag av Stilling 3 = maksimalt pendelslag

7.8 Regulering av slagtall JSP 120 E, BSP 120 E

Med stillhjul [1-2; 2-3] kan slagtallet justeres trinnløst mellom 1000 og 2900 min

-1

. Dermed kan skjærehastigheten tilpasses optimalt til alle typer materialer.

ADVARSEL

Helsefare på grunn av støv

Støv kan være helseskadelig. Arbeid derfor aldri uten avsug.

Ta hensyn til de nasjonale forskriftene ved avsuging av helseskadelig støv.

Anbefalt innstilling av pendelslag

Hardtre og løst tre, Sponplater, trefiberplater

1 - 3

Møbelplater, kryssfinér, Kunststoffer 1 - 2 Keramikk 0 Aluminium, jernfritt metall 0 - 2 Stål 0 - 1

Anbefalt slagfrekvens (stilling av stillehjulet))

Hardtre og løst tre, møbelplater, kryssfinér, sponplater

Trefiberplater 4 - 6 Kunststoffer 3 - 6 Keramikk, Aluminium, jernfritt

metall

3 - 5

Stål 2 - 4

8.1 Ført frihånd etter oppmerking

Med sin trekantform viser flisvernet [4-3] sagbladets skjærelinje. Dermed lettes sagingen etter oppmerking.

8.2 Nedsenking uten forboring

For nedsenkingssnitt i tremateriale må sagbordet være i fremre stilling (grunnstilling, se bilde [1]).

Sett sag opp på fremre bordkant. Senk sag ned i arbeidsstykket ved full slag-

frekvens og pendelslagstilling 3 (bilde [6]).

Skadede verneinnretninger og deler må repareres eller byttes fagmessig av et godkjent verksted dersom ikke annet er oppgitt i bruksanvisningen.

For å sikre luftsirkulasjonen må kjøleluftåpningene på motorhuset alltid være åpne og rene.

Bruk bare originalt Protool-tilbehør og Protool-forbruksmateriale som er laget til denne maskinen, siden disse systemkomponentene er optimalt tilpasset til hverandre. Ved bruk av tilbehør og forbruksmateriale fra andre tilbydere senkes kvaliteten på arbeidsresultatet og en sannsynlig innskrenking av garantien. Alt etter bruk kan slitasjen på maskinen

eller den personlige belastningen på deg økes. Beskytt derfor deg selv, maskinen og din garantirett ved kun å benytte originalt Protool-tilbehør og Protool-forbruks-materiale.

10.1 Anlegg

Med anlegget (bestillings-nr. 764973) kan stikksagen føres parallelt til kanten av arbeidsstykket. Anlegget kan monteres på sagbordet fra begge sider:

Skyv spennbøylen [7-1] forfra på sagbordet. Skyv anlegget [7-2] fra siden gjennom

Spennbøylen i ønsket stilling. Trekk fast dreieknapp [7-3].

10.2 Sirkelskærer

Med sirkelskjæreren (bestillings-nr. 764969) kan man fremstille sirkelformede snitt med en diameter mellom 120 og 720 mm. Sirkelskjæreren kan monteres på sagbordet fra begge sider:

Skyv spennbøylenl [7-1] forfra på sagbordet. Skyv sirkelskjæreren [7-4] fra siden gjen-

nom spennbøylen i ønsket stilling. Trekk fast dreieknapp [7-3]. Stikk passerspissen [7-5] i sirkelskjærerens

bakre boring.

10.3 Sagblad, annet tilbehør

For at du skal kunne skjære forskjellige materialer raskt og nøyaktig, har Protool sagblad for alle bruksområder, og de er spesielt tilpasset din stikksag.

10.4 Festool CMS

Ved innbygging av stikksagen i Festool systemet CMS får man en halvstasjonær bordsag for formsnitt. Informasjon finnes i prospekt CMS.

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land: Elektroverktøy må ikke kastes i

vanlig søppel!

Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

8 Arbeid med maskinen

ADVARSEL

Skaderisiko

Fest alltid emnet slik at det ikke kan bevege seg under bearbeiding.

9 Vedlikehold og pleie

ADVARSEL

Skaderisiko. Elektrisk støt

Trekk støpselet ut av kontakten før alle typer vedlikeholds- og reparasjonsarbeid på maskinen!

Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, må bare gjennomføres av et autorisert kundeservice-verksted.

10 Tilbehør

11 Miljøvern/ Deponering

REACh for Protool-produkter, tilbehør og forbruksmateriell:

REACh har siden 2007 vært gjeldende kjemikalievedtekt over hele Europa. Som produsent av produkter som inneholder kjemikalier, er vi bevisst på vår informasjonsplikt overfor kundene. For at vi alltid skal kunne holde deg oppdatert og gi deg informasjon om mulige stoffer i våre produkter som finnes på listen, har vi opprettet følgende nettside:

www.Protool-online.com/reach

Vi garanterer mot material- og produksjonsfeil på våre maskiner i henhold til nasjonale lover, og minst i 12 måneder. Innenfor EU er garantiperioden 24 måneder (kvittering eller leveringsseddel må fremlegges som bevis). Skader som skyldes naturlig slitasje, overbelastning, ufagmessig behandling eller skader som er forårsaket av brukeren eller bruk som ikke er i henhold til bruksanvisningen, eller skader som var kjent ved kjøp, dekkes ikke av garantien. Skader som skyldes bruk av ikke-originalt tilbehør og forbruksmateriell (f.eks. slipetallerkener), dekkes heller ikke av garantien.

Reklamasjoner godkjennes kun dersom maskinen sendes umontert tilbake til leverandøren eller et autorisert Protool servicesenter. Oppbevar bruksanvisningen, sikkerhetsforskrifter, reservedelsliste og kjøpsbevis på et trygt sted. Ellers gjelder de til enhver tid gjeldende garantibetingelsene fra produsenten.

Merknad

På grunn av fortløpende forsknings- og utviklingsarbeid tas det forbehold om endringer i de tekniske opplysningene i dokumentet.

Vi overtar ansvaret for at dette produktet er i overenstemmelse med følgende standarder eller standard-dokumenter:

EN 60745-1, EN 60745-2-11, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366 i samsvar med bestemmelsene i direktivene 2006/42/EF, 2004/108/EF.

Alle forskrifter ble brukt i ordlyden til deres endringer og tilføyelser, som var gyldige på tidspunktet til denne erklæringen uten at de ble sitert.

Teknisk grunnlagsmateriale finnes hos produsenten.

Stanislav Jakeš Forskning, utvikling, teknisk dokumentasjon

Protool GmbH Wertstr. 20 D-73240 Wendlingen

26.04.2010

12 Garanti

13 EU-samsvarserklæring

Stikksag Serienr.

JSP 120 497598 JSP 120 E 497500 BSP 120 E 497597

Serrote de ponta JSP 120, JSP 120 E, BSP 120 E

Manual original Índice

As figuras indicadas encontram-se no início do manual de instruções.

Conforme as disposições, as serras tico-tico estão previstas para serrar madeira e materiais semelhantes à madeira. Por meio das lâminas de serra especiais, disponibilizadas pela Protool, também é possível utilizar as ferramentas para serrar plástico, aço, alumínio, metal colorido e placas de cerâmica.

Em caso de utilização incorrecta, o utilizador é responsável por danos e acidentes.

JSP 120, JSP 120 E

BSP 120 E

1 Símbolos ................................. 71

2 Utilização conforme as disposições 71 3

Elementos do aparelho

...............

4 Dados técnicos

..........................

5 Indicações de segurança

............

5.1 Instruções gerais de segurança

...

5.2 Instruções de segurança específicas da máquina

.........................

5.3 Valores de emissão

....................

5.4 Trabalho com metais

..................

6 Colocação em funcionamento

......

7Ajustes

.....................................

7.1 Trocar a ferramenta

...................

7.2 Ajustar a guia da folha de serra

7.3 Introduzir a protecção contra o estilhaçar

..................................

7.4 Instalar o pára-achas

.................

7.5 Aspiração

..................................

7.6 Ajustar a mesa da serra

.............

7.7 Ajustar o curso de oscilação

........

7.8 Regulação do n.º de cursos

........

8 Trabalhos com a ferramenta

.......

8.1 Com guia livre conforme o traçado 75

8.2 Penetrar sem furo prévio

............

9 Manutenção e conservação

.........

10 Acessórios

.................................

10.1 Encosto paralelo

........................

10.2 Dispositivo de corte circular

........

10.3 Lâminas de serra, outros acessórios

..........................................

10.4 CMS, da Festool

.........................

11 Protecção do meioambiente/ Elimi-

nação

.......................................

12 Garantia

...................................

13 Declaração de conformidade CE..77

1 Símbolos

Perigo geral

Advertência de choque eléctrico

Ler indicações/notas!

Usar máscara de protecção respiratória!

Usar protecção auditiva!

Usar óculos de protecção!

Usar luvas de protecção!

Não pertence ao resíduo comunal.

2 Utilização conforme as dis-

posições

3 Elementos do aparelho

[1-1] Interruptor de activação/desactivação [1-2] Regulação do número de rotações

(Apenas JSP 120 E) [1-3] Cabo de ligação à rede [1-4] Chave macho para sextavado [1-5] Interruptor de curso pendular

[2-1] Botão de bloqueio [2-2] Interruptor de activação/desactivação [2-3] Regulação do número de rotações [2-4] Bocal de aspiração

5.1 Instruções gerais de segurança Advertência! Leia todas as indica-

ções de segurança e instruções.

não observação das indicações de se-

gurança e instruções pode dar origem a um choque eléctrico, um incêndio e/ou a ferimentos graves.

Guarde todas as indicações de segurança e instruções para futura referência.

O termo "ferramenta eléctrica" utilizado nas indicação de segurança refere-se a ferramentas eléctricas utilizadas com ligação à rede (com cabo de rede) e com acumulador (sem cabo de rede).

5.2 Instruções de segurança especí-

ficas da máquina

–

Segure a máquina apenas pelos punhos isolados, se ao efectuar trabalhos, as ferramentas de aplicação para corte correrem o risco de atingirem fios de corrente ocultos ou o próprio cabo de corrente.

Se as ferramentas de aplicação para cortar incidirem sobre fios de corrente condutores de tensão, as peças metálicas da ferramenta podem ser colocadas sob tensão, aplicando um choque eléctrico ao utilizador.

–

As ferramentas eléctricas Protool só devem ser montadas em bancadas de

trabalho projectadas pela Protool para esse efeito.

Se a ferramenta eléctrica for montada numa outra bancada de trabalho ou numa de fabrico próprio, ela pode ficar instável e provocar acidentes graves.

–

Antes de pousar a ferramenta eléctrica, aguarde até que esta pare por completo.

A ferramenta de utilização pode ficar presa e provocar a perda de controlo sobre a ferramenta eléctrica.

– Não devem ser utilizadas lâminas de serra

deformadas ou fissuradas, assim como lâminas obtusas ou defeituosas.

– Para iniciar a operação na peça a ser serra-

da, a serra „tico-tico“ deve estar sempre com a folha em acção.

– Use equipamentos protectores adequados

e individualmente adaptados: protecção auditiva, óculos de protecção, máscara contra pós no caso de trabalhos em que seja produzido pó, luvas de protecção ao tratar materiais rugosos e ao mudar ferramentas.

– Fixe sempre a peça a trabalhar, de modo a

que não se possa mover, ao ser trabalhada.

– No caso de trabalhos em que seja produzi-

do pó, ligue sempre a ferramenta a um sistema de aspiração.

– Verifique regularmente a ficha e o cabo e,

em caso de danificação, mande substituí-

[2-5] Alavanca [2-6] Gancho [2-7] Fresta [2-8] Capa de protecção

4 Dados técnicos

Serrote de ponta JSP 120 BSP 120 E, JSP 120 E

Potência W 550 720 Ciclos rpm 3100 1000 - 2900 Curso mm 26 26 Curso de oscilação 3 etapas 3 etapas Posição inclinada 45° para ambos lados Profundidade de

corte (em função da lâmina de serra)

madeira mm 120 120

alumínio mm 20 20

aço mm 10 10 Peso kg 2,4 2,4 Classe de protecção / II

5 Indicações de segurança

los numa oficina de Serviço Após-Venda autorizada.

– Não se podem efectuar trabalhos em ma-

teriais com amianto.

5.3 Valores de emissão

Os valores determinados de acordo com a norma EN 60745 são, tipicamente:

Nível de emissão de vibrações a

(soma vectorial de três sentidos) e incerteza K determinados de acordo com a norma NE 60745:

Os valores de emissão (vibração, ruído) indicados foram medidos de acordo com as condições de ensaio na NE 60745 e servem de comparativo de ferramentas. São também adequados para uma avaliação provisória do coeficiente de vibrações e do nível de ruído durante a aplicação.

Os níveis de emissão indicados representam as aplicações principais da ferramenta eléctrica. No entanto, se a ferramenta eléctrica for utilizada para outras aplicações, com outros acessórios ou com uma manutenção insuficiente, tal pode aumentar claramente o coeficiente de vibrações e o nível de ruído durante todo o período de funcionamento. Para uma avaliação precisa durante um determinado período de funcionamento, devem também observar-se os tempos de trabalho em vazio e de paragem da ferramenta abrangidos. Tal pode reduzir consideravelmente o esforço durante todo o período de funcionamento.

5.4 Trabalho com metais

Ao trabalhar com metal, por razões de segurança, é necessário respeitar as seguintes medidas:

– Ligar à entrada um disjuntor de corrente

de defeito (FI, PRCD).

– Ligar a ferramenta a um aspirador adequa-

do.

– Limpar regularmente eventuais acumula-

ções de pó na carcaça do motor. – Utilizar uma lâmina de serra metálica. – Fechar a capa de protecção.

JSP 120

Nível de pressão acústica LPA = 86 dB(A) Nível de potência do nível

acústico

LWA = 97 dB(A)

Factor de insegurança de medição

K = 3 dB

BSP 120 E, JSP 120 E

Nível de pressão acústica LPA = 83 dB(A) Nível de potência do nível

acústico

LWA = 94 dB(A)

Factor de insegurança de medição

K = 3 dB

CUIDADO

Ruído que surge ao trabalhar Perturbação da audição

Use uma protecção auditiva!

Serrar madeira

Punho (JSP 120, JSP 120 E, BSP 120 E)

ah=4,5 m/s

K = 2,0 m/s

Cabeça da caixa de engrenagens (JSP 120, JSP 120 E)

ah=7,0 m/s

K = 2,0 m/s

Serrar metal

Punho (JSP 120, JSP 120 E, BSP 120 E)

ah=3,0 m/s

K = 2,0 m/s

Cabeça da caixa de engrenagens (JSP 120, JSP 120 E)

ah=5,0 m/s

K = 2,0 m/s

Usar óculos de protecção!

6 Colocação em funciona-

mento

ATENÇÃO

Tensão ou frequência inadmissível! Perigo de acidente

A tensão da rede e a frequência da fonte de corrente devem estar de acordo com os dados da placa de identificação.

ATENÇÃO

Perigo de ferimentos, choque eléctrico

Antes de efectuar qualquer trabalho na ferramenta, extraia sempre a ficha da tomada!

JSP 120, JSP 120 E

Para ligar/desligar (I = LIGAR, 0 = DESLIGAR), os modelos estão dotados de um interruptor de deslize [1-1].

BSP 120 E

Para ligar/desligar (I = LIGAR, 0 = DESLIGAR), os modelos estão dotados de um interruptor de pressão [2-2].

Para um funcionamento contínuo, ele pode ser bloqueado com o botão de bloqueio [21]. Premindo novamente o interruptor, o bloqueio volta a soltar-se.

7.1 Trocar a ferramenta

Abrir a alavanca de fixação [3-4] até o encosto.

Sacar a folha de serra instalada. Inserir a folha de serra no porta-serra [3-1]

até o encosto. Fechar a alavanca de fixação.

7.2 Ajustar a guia da folha de serra

Para guiar melhor a folha de serra, as serras „tico-tico“ estão dotadas de uma guia adicional de metal duro [3-2], situada directamente sobre a peça a trabalhar.

Com o auxílio da chave macho para sextavado [1-4] apertar o parafuso [3-3], até que os mordentes quase encostem na folha de serra.

A folha de serra ainda deve mover-se facilmente!

7.3 Introduzir a protecção contra o estilhaçar

Com a protecção contra o estilhaçar obtêmse cantos de cortes sem estilhaços, inclusive no lado da saída da folha de serra.

Com a máquina desligada, introduzir a protecção contra o estilhaçar [4-3] na guia [42], até a folha de serra.

Ligar a serra „tico-tico“.

Com a máquina em andamento, introduzir a protecção contra o estilhaçar, numa face plana, e serrar, até que a protecção contra o estilhaçar fique rente com a face frontal da mesa da serra.

Para que a protecção contra o estilhaçar funcione fiavelmente, ela deve, em ambos os lados, encostar bem na folha de serra. Por isto, para obter cortes sem estilhaços, deve ser introduzida uma nova protecção contra o estilhaçar, cada vez que se troque uma folha de serra.

7.4 Instalar o pára-achas

O pára-achas evita que as achas sejam espalhadas e aumenta a eficácia de sua aspiração.

Inserir a capa de protecção [2-8] entre a bancada de serra e a alavanca de fixação.

Deslocar a capa de protecção para trás, pressionando-a ligeiramente, até que engate.

7.5 Aspiração

Por meio do adaptador de aspiração [2-4], as serras „tico-tico“ podem ser ligadas a um aspirador (diâmetro da mangueira 27 mm).

Ao trabalhar com aspiração, utilize sempre uma protecção contra o estilhaçar de modo a evitar uma obstrução dos canais de aspiração.

Inserir o adaptador de aspiração na abertura traseira da mesa da serra, de forma que o gancho [2-6] encrave na fresta [2-7].

Ao premir a alavanca [2-5], o adaptador de aspiração pode ser sacado.

7.6 Ajustar a mesa da serra

Para cortes oblíquos, a mesa da serra pode ser inclinada até 45° para ambos os lados.

Retirar o pára-achas e a protecção contra o estilhaçar.

Desandar o parafuso de fixação [4-1], por meio da chave macho para sextavado [1-4].

Empurrar a mesa da serra aprox. 5 mm para a frente.

7Ajustes

ATENÇÃO

Perigo de ferimentos, choque eléctrico

Antes de efectuar qualquer trabalho na ferramenta, extraia sempre a ficha da tomada!

ATENÇÃO

Perigo para a saúde devido a pós

Os pós podem ser prejudiciais à saúde. Por isso, nunca trabalhe sem aspiração.

Ao aspirar os pós prejudiciais à saúde, observe sempre as regulamentações nacionais.

Ajustar a inclinação desejada, conforme a escala [5-2].

Apertar o parafuso de fixação [4-1]. Para serrar perto da margem, a mesa da ser-

ra pode ser deslocada para trás: Retirar o pára-achas e a protecção contra o

estilhaçar. Desandar o parafuso de fixação [4-1], por

meio da chave macho para sextavado [1-4]. Empurrar a mesa da serra à posição traseira.

De modo que o pino de centragem [5-1] entre na abertura [5-3].

Apertar o parafuso de fixação [4-1].

7.7 Ajustar o curso de oscilação

A fim de poder processar materiais variados com avanço ideal, as serras „tico-tico“ estão dotadas de um curso de oscilação ajustável. Com o regulador do curso de oscilação [1-5] selecciona-se a posição desejada:

posição 0 = desligar o curso de oscilação posição 3 = curso de oscilação máximo

7.8 Regulação do n.º de cursos JSP 120 E, BSP 120 E

Através da roda de ajuste [1-2; 2-3] é possível ajustar progressivamente o número de cursos entre 1000 e 2900 rpm. Pode deste modo ajustar-se adequadamente a velocidade de corte ao respectivo material a trabalhar.

8.1 Com guia livre conforme o traçado

Em função de sua forma triangular, a protecção contra o estilhaçar [4-3] aponta à linha de corte da folha de serra, facilitando, assim, o serrar conforme o traçado.

8.2 Penetrar sem furo prévio

Para cortes de penetração em materiais de madeira, a mesa da serra deve encontrar-se na posição dianteira (posição base, ver figura [1]).

Posicionar a serra na canto dianteiro da mesa.

regular a serra para o nº máximo de ciclos e posição 3 do curso de oscilação e penetrar na peça a trabalhar (figura [6]).

Dispositivos de protecção e peças que estejam danificados têm de ser reparados ou substituídos de forma competente por uma oficina especializada credenciada, contanto que não seja dada nenhuma outra indicação no manual de instruções.

Para assegurar a circulação do ar, as aberturas do ar de refrigeração na carcaça do motor devem ser mantidas sempre desobstruídas e limpas.

Ajuste recomendado do curso de oscilação

Madeiras duras e moles, placa de aglomerado e de fibras de madeira

1 a 3

Placas de carpinteiro, contraplacados, materiais sintéticos

1 a 2

Cerâmica 0 Alumínio, metais não-ferrosos 0 a 2 Aço 0 a 1

Nº de ciclos recomendado (posição da roda-regulador)

Madeiras duras e moles, placas de carpinteiro, contraplacados e placas de aglomerado

Placas de fibras de madeira 4 a 6 Materiais sintéticos 3 a 6 Cerâmica, alumínio, metais não-fer-

rosos

3 a 5

aço 2 a 4

8 Trabalhos com a ferramenta

ATENÇÃO

Perigo de ferimentos

Fixe sempre a peça a trabalhar, de modo a que não se possa mover, ao ser trabalhada.

9 Manutenção e conservação

ATENÇÃO

Perigo de ferimentos, choque eléctrico

Antes de efectuar quaisquer trabalhos de manutenção e conservação, extraia sempre a ficha da tomada de corrente!

Todos os trabalhos de manutenção e reparação que exigem uma abertura da carcaça do motor apenas podem ser efectuados por uma oficina autorizada de serviço após venda.

Utilize apenas acessórios e material de desgaste originais Protool previstos para esta ferramenta, pois estes componentes do sistema estão adaptados uns aos outros. Em caso de utilização de acessórios e material de desgaste de outros fabricantes, é provável que a qualidade dos resultados dos trabalhos fique afectada, sendo de esperar uma limitação dos direitos à garantia. Em função da utilização, o desgaste da máquina ou o seu esforço pessoal podem aumentar. Por essa razão, proteja-se a si próprio, à sua ferramenta e aos seus direitos à garantia, utilizando exclusivamente acessórios e material de desgaste originais Protool!

10.1 Encosto paralelo

Por meio do encosto paralelo (referência

764973), a serra „tico-tico“ pode ser passa-

da, paralelamente, ao longo do canto da peça a trabalhar. O encosto paralelo pode ser montado de ambos os lados na mesa da serra:

De frente, empurrar a alça de fixação [7-1] sobre a mesa da serra.

Do lado, empurrar o encosto paralelo [7-2] pela alça de fixação, até a posição desejada.

Apertar o botão de fixação [7-3].

10.2 Dispositivo de corte circular

Por meio deste dispositivo (referência

764969), podem ser realizados cortes circu-

lares com diâmetros entre 120 e 720 mm. O dispositivo de corte circular pode ser instalado nos dois lados da mesa da serra:

De frente, empurrar a alça de fixação [7-1] sobre a mesa da serra.

Do lado, empurrar o dispositivo de corte circular [7-4] pela alça de fixação, até a posição desejada.

Apertar o botão de fixação [7-3]. Inserir a ponta do compasso [7-5] no furo

traseiro do dispositivo de corte circular.

10.3 Lâminas de serra, outros acessórios

Para que seja possível cortar diferentes materiais de modo rápido e limpo, a Protool oferece-lhe, para todas as aplicações, lâminas de serra adaptadas especificamente à sua serra tico-tico Protool.

10.4 CMS, da Festool

Com a instalação da serra „tico-tico“ no sistema CMS, da Festool, obtém-se uma serra de mesa semi-estacionária para cortes de forma. As informações a respeito constam no folheto CMS.

Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.

Só países da União Europeia: Não deitar ferramentas eléctricas

no lixo doméstico!

De acordo com a directiva européia 2002/96/ CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

REACh para produtos Protool, respectivos acessórios e material de desgaste:

REACh é, desde 2007, o regulamento relativo a produtos químicos, válido em toda a Europa. Nós, enquanto "utilizadores subjacentes", ou seja, fabricante de produtos, estamos conscientes do nosso dever de informar os nossos clientes. Para o manter sempre actualizado e para o informar sobre possíveis materiais da lista de candidatos aos nossos produtos, criámos o seguinte website para si:

www.Protool-online.com/reach

Para as nossas ferramentas, oferecemos uma garantia em relação a defeitos do material e de produção de acordo com as regulamentações legais específicas por país, mas com uma duração mínima de 12 meses. Dentro dos países da UE, a garantia tem uma duração de 24 meses (prova através da factura ou da guia de remessa). Os danos causados particularmente por uma deterioração/desgaste natural, sobrecarga, utilização incorrecta ou os danos provocados pelo utilizador ou por outra utilização contrária ao manual de instruções ou os danos que já eram conhecidos no momento da compra são exclu-

10 Acessórios

11 Protecção do meioambien-

te/ Eliminação

12 Garantia

ídos da garantia. Também se excluem os danos causados pela utilização de acessórios e materiais de desgaste que não sejam originais da Protool (p. ex., pratos de lixar).

As reclamações só podem ser aceites se a ferramenta for devolvida intacta ao fornecedor ou a uma oficina de Serviço Após-venda Protool autorizada. Guarde cuidadosamente o manual de instruções, as indicações de segurança, a lista de peças sobresselentes e o recibo de compra. De resto, são válidas as condições de garantia actuais do fabricante.

Nota

Devido aos constantes trabalhos de pesquisa e desenvolvimento, reserva-se o direito a alterações dos dados técnicos aqui mencionados.

Declaramos sob nossa exclusiva responsabilidade que este producto cumpre as seguintes normas ou documentos normativos:

EN 60745-1, EN 60745-2-11, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366 de acordo com as disposições das directivas 2006/42/CE, 2004/108/CE.

Todos os regulamentos foram utilizados no teor das suas alterações e complementações válidas no tempo da edição da presente declaração sem a citação destas.

Os elementos técnicos são depostos na sede do construtor.

Stanislav Jakeš Pesquisa, desenvolvimento, documentação

técnica Protool GmbH

Wertstr. 20 D-73240 Wendlingen

26.04.2010

13 Declaração de conformida-

de CE

Serrote de ponta N.º de série

JSP 120 497598 JSP 120 E 497500 BSP 120 E 497597

Лобзиковая пила JSP 120, JSP 120 E, BSP 120 E

оригинал Руководства по эксплуатации

Содержание

Иллюстрации находятся в начале руководства по эксплуатации.

Лобзики предназначены для пиления древесины и материалов, подобных древесине. Protool предлагает к ним также специальные пильные полотна для пиления пластмассы, стали, алюминия, цветного металла и керамических плит.

Ответственность за повреждения и травмирование при использовании не по назначению несёт пользователь.

JSP 120, JSP 120 E

Символы

..................................

Применение по назначению ..... 78

Элементы инструмента

.............

4 Технические данные

................

Указания по технике безопасности

...........................

5.1 Общие указания по технике

безопасности

...........................

5.2 Указания по технике

безопасности при пользовании инструментом

..........................

5.3 Уровни шума

...........................

5.4 Обработка металла

..................

Начало работы

........................

Настройки

...............................

7.1 Замена инструмента

.................

7.2 Настройка направляющей для

пилок

......................................

7.3 Применение защиты от сколов.81

7.4 Применение защиты от осколков и стружки

................................

7.5 Пылеудаление

.........................

7.6 Установка пильного стола

........

7.7 Установка маятникового хода

...

7.8 Настройка числа ходов

............

Выполнение работ с помощью машинки

..................................

8.1 Свободное ведение по разметочной линии

..................

8.2 Погружение без предварительного сверления

...

Обслуживание и уход

..............

Оснастка

.................................

10.1 Параллельный упор

.................

10.2 Прибор для резки по кругу

.......

10.3 Пильные полотна, прочая

оснастка

..................................

10.4 Festool CMS

.............................

11 Охрaнa окружaющeй срeды/

Утилизация

..............................

Гарантия

..................................

Декларация соответствия ЕС

.....

1 Символы

Предупреждение об общей опасности

Предупреждение об ударе током

Соблюдайте руководство по эксплуатации/указания!

Используйте респиратор!

Используйте защитные наушники!

Работайте в защитных очках!

Работайте в защитных перчатках!

Не имеет место в коммунальных отхода.

2 Применение по

назначению

3 Элементы инструмента

[1-1] Выключатель [1-2] Регулирование частоты вращения

(

Только для

JSP 120 E

)

[1-3] Сетевой кабель

BSP 120 E

5.1 Общие указания по технике

безопасности

Предупреждение! Прочтите все указания по технике безопасности и инструкции.

Неточное соблюдение инструкций и предупреждений может стать причиной удара электрическим током, пожара и/или тяжёлых травм.

Сохраняйте все указания по технике безопасности и инструкции.

Используемый в указаниях по технике безопасности термин «электроинструмент» относится к сетевым электроинструментам (с сетевым кабелем) и аккумуляторным электроинструментам (без сетевого кабеля).

5.2 Указания по технике

безопасности при пользовании инструментом

–

Всегда надёжно держите машинку обеими руками за изолированные рукоятки на случай контакта рабочих (режущих) инструментов со скрытой электрической проводкой или с

собственным сетевым кабелем.

При контакте режущих инструментов с электропроводкой металлические детали машинки могут находиться под напряжением и стать причиной удара электрическим током.

–

Электроинструменты Protool можно устанавливать только на специально предусмотренных фирмой Protool верстаки.

При установке на верстак другого/собственного изготовления электроинструмент может выйти из-под контроля и стать причиной серьёзного травмирования.

–

Перед тем как положить инструмент подождите, пока вал двигателя полностью остановится.

В противном случае возможно зацепление вращающихся деталей, что приведёт к потере контроля над инструментом.

– Не пользуйтесь деформированными или

треснувшими пильными дисками, а также

[1-4] шестигранный ключ [1-5] Переключатель маятникового хода

[2-1] Фиксирующая кнопка [2-2] Выключатель [2-3] Регулирование частоты вращения

[2-4] Аспирационный патрубок [2-5] рукоятку [2-6] крюк [2-7] паз [2-8] Щиток для защиты от опилок

4 Технические данные

Лобзиковая пила JSP 120 BSP 120 E, JSP 120 E

мощность Вт 550 720 Частота рабочих

ходов

мин 3100 1000 - 2900

Глубина хода мм 26 26 Маятниковый ход 3 ступени 3 ступени Угол наклона резания 45° в обе стороны Глубина резания

(зависит от полотна пилы)

древесина мм 120 120 aлюминий мм 20 20

сталь мм 10 10 Масса кг 2,4 2,4 Безопасность / II

5 Указания по технике

безопасности

пильными полотнами с затупившимся или деформированным режущим краем.

– Лобзики приводятся в соприкосновение с

обрабатываемым материалом только в движущемся состоянии.

– Пользуйтесь подходящими

индивидуальными средствами защиты: защитные наушники, защитные очки, респиратор (при обработке пылеобразующих материалов), защитные перчатки (при обработке грубых материалов и смене рабочего инструмента).

– Всегда укрепляйте обрабатываемую деталь

так, чтобы она не двигалась при обработке..

– При проведении работ с интенсивным

пылеобразованием всегда подключайте лобзик к системе пылеудаления.

– Регулярно проверяйте штекер и кабель. В

случае повреждения заменяйте их в авторизованных мастерских Сервисной службы.

– Инструмент нельзя использовать для

обработки асбестосодержащих материалов.

5.3 Уровни шума

Определенные в соответствии с EN 60745 типовые значения:

Коэффициент эмиссии колебаний a

(сумма

векторов трёх направлений) и погрешность K рассчитываются согласно EN 60745::

Указанные значения уровня шума/вибрации измерены в соответствии с условиями испытаний по EN 60745 и служат для сравнения инструментов. Эти значения можно также использовать для предварительной оценки шумовой и вибрационной нагрузки во время работы.

Указанные значения уровня шума/вибрации отображают основные области применения электроинструмента. При использовании электроинструмента в других

целях, с другими сменными (рабочими) инструментами или в случае их неудовлетворительного обслуживания, шумовая и вибрационная нагрузки могут значительно возрастать на протяжении всего срока эксплуатации. Для точной оценки нагрузок в течение указанного срока эксплуатации необходимо также соблюдать приводимые в настоящем руководстве значения времени работы на холостом ходу и времени простоя. Это поможет значительно уменьшить нагрузку в течение всего срока эксплуатации электроинструмента.

5.4 Обработка металла

При обработке металлических поверхностей из соображений безопасности необходимо соблюдать следующие указания:

– Подключайте выключатель защиты от

превышения тока (FI, PRCD).

– Подключайте машинку к подходящему

пылеудаляющему аппарату.

– Регулярно очищайте машинку от пыли,

осевшей на корпусе двигателя.

– Используйте пилки по металлу. – Закрывайте щиток для защиты от опилок.

JSP 120

Уровень шума LPA = 86 dB(A) 3вуковая мощность L

= 97 dB(A)

Допуск на погрешность измерения

K = 3 dB

BSP 120 E, JSP 120 E

Уровень шума LPA = 83 dB(A) 3вуковая мощность L

= 94 dB(A)

Допуск на погрешность измерения

K = 3 dB

Осторожно

Шум, возникающий при работе Повреждение органов слуха

При работе используйте защитные наушники!

Пиление древесины

Рукоятка (JSP 120, JSP 120 E, BSP 120 E)

ah=4,5 m/s

K = 2,0 m/s

Кожух редуктора (JSP 120, JSP 120 E)

ah=7,0 m/s

K = 2,0 m/s

Пиление металла

Рукоятка (JSP 120, JSP 120 E, BSP 120 E)

ah=3,0 m/s

K = 2,0 m/s

Кожух редуктора (JSP 120, JSP 120 E)

ah=5,0 m/s

K = 2,0 m/s

Работайте в защитных очках!

JSP 120, JSP 120 E

JSP 120 и JSP 120 E имеют выключательползунок [1-1], предназначенный для включения и выключения прибора (I = ВКЛ, 0 = ВЫКЛ).

BSP 120 E

BSP 120 имеют кнопочный выключатель

[2-

, предназначенный для включения и

выключения прибора. При длительном режиме работы

выключатель можно заблокировать с помощью фиксирующей кнопки [2-1]. При повторном нажатии выключателя происходит его разблокировка.

7.1 Замена инструмента

Натяжной рычаг [3-4] поднять до упора, Вынуть имеющуюся пилку, Вставить новую пилку до упора в зажим [3-

1], Закрыть натяжной рычаг.

7.2 Настройка направляющей для пилок

Для лучшего направления пилок маятниковые лобзики оснащены дополнительной направляющей из твёрдосплавного металла, расположенной непосредственно над заготовкой [3-2].

Внутренним шестигранным ключом [1-4] затянуть болт [3-3] настолько, чтобы щечки прилегали вплотную к пильному полотну.

Пилка не должна быть закреплена намертво!

7.3 Применение защиты от сколов

Приспособление для защиты от сколов делает возможным создание превосходных кромок без задиров также с выпускной стороны пилки.

При выключенном приборе насадить защиту от сколов [4-3] до пилки на направляющую

[4-2],

Включить лобзик, во время его работы продвинуть защиту от

сколов на горизонтальной плоскости, обрабатываемый материал надпилить до тех пор, пока защита не будет прилажена на переднем

крае рабочего стола.

Для надёжной работы приспособления необходимо, чтобы оно плотно прилегало к пильному полотну с двух сторон. Для получения чистой кромки реза при каждой смене пильного полотна необходима одновременная замена приспособления для защиты от сколов.

7.4 Применение защиты от осколков и стружки

Применение защиты от осколков и стружки препятствует отбрасыванию стружки и улучшает действенность устройства для удаления стружек.

Приспособление для защиты от стружки [28] установить между пильным столом и натяжным рычагом,

слегка нажимая на приспособление для защиты от стружки, подвинуть его назад, чтобы оно зафиксировалась.

6 Начало работы

Предупреждение

Недопустимое напряжение или частота! Опасность несчастного случая

Сетевое напряжение и частота источника тока должны соответствовать данным, указанным на заводской табличке.

Предупреждение

Опасность травмирования, удар током

Перед началом любых работ на машинке всегда вынимайте штепсель из розетки!

7 Настройки

Предупреждение

Опасность травмирования, удар током

Перед началом любых работ на машинке всегда вынимайте штепсель из розетки!

7.5 Пылеудаление

С помощью адаптера для удаления пыли [24] лобзик можно подсоединить к пылеудаляющему аппарату (диаметр шланга 27 мм).

Всегда устанавливайте защитный фильтр для осколков при выполнении работ с отсасыванием, чтобы предотвратить закупорку отсасывающих каналов.

Адаптер для удаления пыли следует вставить в заднее отверстие пильного стола таким образом, чтобы крюк [2-6] зашёл в паз [2-7].

После нажатия на рукоятку [2-5] адаптер для удаления пыли можно снять.

7.6 Установка пильного стола

Пильный стол можно поворачивать на угол до 45° в обе стороны для произведения косого распила.

Снять защиту от осколков и стружки, Ослабить зажимной винт [4-1] при помощи

внутреннего шестигранного ключа [1-4], Пильный стол подвинуть приблизительно на

5 мм вперёд, Установить желаемый угол косого распила

по шкале [5-2], Затянуть зажимной винт [4-1]. Для пиления близко к краю пильный стол

может

быть передвинут назад: Снять защиту от осколков и стружки, Ослабить зажимной винт [4-1] при помощи

внутреннего шестигранного ключа [1-4], Пильный стол подвинуть в заднее положение

таким образом, чтобы центрирующая оправка [5-1] входила в отверстие [5-3],

Затянуть зажимной внти [4-1].

7.7 Установка маятникового хода

Для обработки различных материалов с оптимальной подачей маятниковые лобзики оснащены регулируемым маятниковым ходом. При помощи переключателя маятникового хода [1-5] можно выбрать желаемый вид работы:

Положение 0 = выключение маятникового хода положение 3=максимальный маятниковый ход

7.8 Настройка числа ходов JSP 120 E, BSP 120 E

Число ходов можно плавно изменять при помощи регулировочного колесика [1-2; 23]в диапазоне от 1000 до 2900 об/мин. Таким образом Вы можете подобрать оптимальную скорость пиления для каждого материала.

Предупреждение

Опасность для здоровья в результате воздействия пыли

Пыль может представлять опасность для здоровья. Поэтому никогда не работайте без пылеудаления.

При удалении опасной для здоровья пыли всегда соблюдайте национальные предписания.

Рекомендуемая величина маятникового хода

Твёрдое и мягкое дерево, Древесно-стружечные плиты, Древесноволокнистыеплиты

1 - 3

Столешница, Фанера, Пластмасса 1 - 2 Керамика 0 Алюминий, цветные металлы 0 - 2 Сталь 0 - 1

Рекомендуемая частота хода (положение установочного колёсика):

Твердая и мягкая древесина, Столешница, Фанера, Древесностружечные плиты

Древесно-волокнистые плиты 4 - 6 Пластмасса 3 - 6 Керамика, Алюминий, цветные

металлы

3 - 5

Сталь 2 - 4

8 Выполнение работ с

помощью машинки

Предупреждение

Опасность травмирования

Всегда укрепляйте обрабатываемую деталь так, чтобы она не двигалась при обработке.

8.1 Свободное ведение по разметочной линии

Благодаря своей треугольной форме приспособление для защиты от сколов [4-3] всегда освобождает линию резания от загрязнений. Оно облегчает, тем самым, пиление по разметке.

8.2 Погружение без предварительного сверления

Для погружного пиления древесных материалов пилорама должна находится в передней позиции (Основная позиция, см. рис. [1]).

Насадить пилу на переднюю кромку пилорамы,

погрузить пилу на полной частоте ходов и положении маятникового хода 3 в заготовку (рис. [6]).

По поводу надлежащего ремонта или замены повреждённых защитных устройств и деталей следует обращаться в аттестованную мастерскую, если руководством по эксплуатации не предписано иное.

Для обеспечения циркуляции воздуха отверстия для охлаждения в корпусе двигателя всегда должны быть открытыми и чистыми.

Используйте только предназначенные для данной машины оригинальные оснастку и расходные материалы Protool, так как эти компоненты оптимально согласованы

между собой. В случае использования оснастки и расходных материалов других производителей следует принимать во внимание возможность снижения качества работы и ограничений по гарантийным

обязательствам. При выполнении некоторых работ возможны более интенсивный износ инструмента или увеличение нагрузки на исполнителя. Используя оригинальную оснастку и расходные материалы фирмы Protool, вы защищаете свой инструмент от повреждений, экономите силы и обеспечиваете предоставление

вам услуг по

гарантии в полном объеме!

10.1 Параллельный упор

При помощи параллельного упора (номер заказа 764973) лобзик можно вести параллельно кромке заготовки. Параллельный упор можно смонтировать на обеих сторонах пильного стола:

Подвинуть натяжную скобу

[7-1]

спереди на

пильный стол, параллельный упор

[7-2]

vзадвинуть со

стороны, продев через натяжную скобу в желаемое положение,

затянуть поворотную головку

[7-3]

10.2 Прибор для резки по кругу

При помощи прибора для резки по кругу (номер заказа 764969) можно производить

кругообразные разрезы диаметром от 120 до 720 мм. Прибор для резки по кругу можно смонтировать на обеих сторонах пильного стола:

Подвинуть натяжную скобу

[7-1]

спереди на

пильный стол, Прибор для резки по кругу

[7-4]

задвинуть

со стороны, продев через натяжную скобу в желаемое положение,

затянуть поворотную головку

[7-3]

Остриё циркуля

[7-5]

в заднее отверстие

прибора для резки по кругу.

10.3 Пильные полотна, прочая оснастка

Для быстрой и чистой распиловки различных материалов Protool предлагает пильные полотна, специально разработанные для лобзиков Protool.

10.4 Festool CMS

Используя лобзик в системе Festool CMS, мы получаем полустационарную пилораму для формовочного пиления. Информацию по данному вопросу Вы можете получить из проспекта CMS.

9 Обслуживание и уход

Предупреждение

Опасность травмирования, удар током

Перед началом любых работ на машинке вынимайте вилку из розетки!

Все работы по обслуживанию и ремонту, которые требует открывания корпуса двигателя, могут выполняться только авторизованной мастерской сервисной службы.

10 Оснастка

Отслуживший свой срок электроинструмент, принадлежности и упаковку следует сдать на экологически чистую рециркуляцию отходов.

Только для стран членов ЕС: Не выбрасывайте электроинструменты в бытовые отходы!

Согласно Директиве 2002/96/ЕG о старых электрических и электронных инструментах и приборах и о ее претворении в национальное право отслужившие свой срок электроинструменты должны собираться отдельно и быть переданы на экологически чистую утилизацию.

REACh для изделий Protool, их оснастки и расходных материалов:

С 2007 года директива REACh является регламентом по химическим веществам, действующим на территории всей Европы. Выступая в роли «привлекаемого участника» этого регламента, мы, как производители изделий, принимаем на себя обязательство предоставлять соответствующую информацию нашим клиентам. Чтобы держать вас в курсе последних событий и предоставлять информацию о веществах, которые включены в список вышеупомянутого регламента и которые могут использоваться в наших изделиях, мы создали специальный веб-сайт:

www.Protool-online.com/reach

На наш инструмент мы даём гарантию, распространяющуюся на материалы и дефекты изготовления в соответствии с законодательством каждой из стран, на срок не менее 12 месяцев. В странах ЕС срок гарантии составляет 24 месяца (подтверждение по счёту или накладной). Гарантия не распространяется на повреждения, полученные в результате естественного износа/использования, перегрузки, ненадлежащего использования, повреждения по вине пользователя

или при использовании вопреки руководству по эксплуатации, либо известные на момент покупки (уценка товара). Также исключается ответственность за ущерб, вызванный использованием неоригинальной оснастки и расходных материалов (например, шлифтарелок).

Рекламации принимаются к рассмотрению только в том случае, если инструмент поступил к поставщику или в аттестованную мастерскую Сервисной службы Protool в неразобранном виде. Сохраняйте руководство по эксплуатации, указания по

технике безопасности, список запасных частей и квитанцию о покупке. В остальном имеют силу действующие на определённый момент условия предоставления гарантии изготовителем.

Примечание

В связи с постоянными исследованиями и новыми техническими разработками фирма оставляет за собой право на внесение изменений в технические характеристики.

С исключительной ответственностью мы заявляем, что настоящее изделие соответствует следующим нормам или нормативным документам:

EN 60745-1, EN 60745-2-11, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366 в соответствии с директивами 2006/ 42/EG, 2004/108/EG.

Все инструкции использовались в редакции с изменениями и дополнениями, действующими в период выдачи этой декларации, без их цитирования. Технические материалы хранятся у изготовителя.

Stanislav Jake

сследование и развитпе, техническая

документация

Protool GmbH Wertstr. 20 D-73240 Wendlingen

26.04.2010

11 Охрaнa окружaющeй

срeды/ Утилизация

12 Гарантия

13 Декларация соответствия ЕС

Лобзиковая пила Серийный №

JSP 120 497598 JSP 120 E 497500 BSP 120 E 497597

Přímočará pila JSP 120, JSP 120 E, BSP 120 E

Původní návod k použití Obsah

Uvedené obrázky se nacházejí na začátku návodu k použití.

Přímočaré pily jsou určené pro řezání dřeva a materiálů podobných dřevu. Se speciálními pilovými plátky, které nabízí Protool, lze nářadí používat i k řezání plastů, oceli, hliníku, barevných kovů a keramických desek.

Za škody a úrazy vzniklé nesprávným použitím odpovídá uživatel.

JSP 120, JSP 120 E

BSP 120 E

1 Symboly .................................. 85

2Účel použití .............................. 85

3 Ovládací prvky ......................... 85

4 Technické údaje ........................ 86

5Bezpečnostní pokyny................. 86

5.1 Všeobecné bezpečnostní pokyny . 86

5.2 Bezpečnostní pokyny specifické

pro dané nářadí ........................ 86

5.3 Hodnoty emisí .......................... 86

5.4 Opracování kovu....................... 87

6 Uvedení do provozu................... 87

7 Nastavení ................................ 87

7.1 Výměna nástroje ...................... 88

7.2 Nastavení vedení pilového listu ... 88

7.3 Nasazení ochranného krytu proti

tvorbě otřepů ........................... 88

7.4 Nasazení krytu proti odletu pilin.. 88

7.5 Odsávání ................................. 88

7.6 Nastavení pilového stolu ............ 88

7.7 Nastavení předkmitu ................. 88

7.8 Nastavení počtu zdvihů.............. 89

8Práce snářadím........................ 89

8.1 Volné vedení podle nárysu.......... 89

8.2 Ponoření bez předvrtání............. 89

9Údržba a ošetřování .................. 89

10 Příslušenství............................. 89

10.1 Vodítko.................................... 89

10.2 Středící trn............................... 89

10.3 Pilové plátky, ostatní příslušenství 90

10.4 Festool CMS ............................. 90

11 Recyklovatelnost....................... 90

12 Záruka .................................... 90

13 ES prohlášení o shodě ............... 90

1Symboly

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým proudem

Přečtěte si návod/pokyny!

Používejte respirátor!

Používejte chrániče sluchu!

Noste ochranné brýle!

Noste ochranné rukavice!

Nepatří do komunálního odpadu.

2Účel použití

3 Ovládací prvky

[1-1] Spínač zap/vyp [1-2] Regulace otáček (Jen JSP 120 E) [1-3] Přívodní kabel [1-4] Šestihranný klíč [1-5] Páčka předkmitu

[2-1] Aretační tlačítko [2-2] Spínač zap/vyp [2-3] Regulace otáček [2-4] Odsávací hrdla [2-5] Páčka [2-6] Hák [2-7] Drážka [2-8] Ochranný kryt proti odletu piliu

5.1 Všeobecné bezpečnostní pokyny Výstraha! Přečtěte si všechny

bezpečnostní pokyny a instrukce.

Chyba při dodržování varovných

upozornění a instrukcí může způsobit zásah elektrickým proudem, požár a/nebo vážné zranění.

Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti.

Pojem „elektrické nářadí“, používaný vbezpečnostních pokynech, se vztahuje na síťové elektrické nářadí (se síťovým kabelem) a na akumulátorové nářadí (bez síťového kabelu).

5.2 Bezpečnostní pokyny specifické

pro dané nářadí

–

Při práci, kdy by se mohl řezací nástroj dotknout skrytého vedení nebo svého vlastního pohyblivého přívodu, držte nářadí pouze v místech izolovaného úchopového povrchu.

Řezací nástroj při dotyku s „živým“ vodičem může způsobit, že přístupné kovové části nářadí se stanou „živými“ a tím dojde k úrazu uživatele elektrickým proudem.

–

Elektrické nářadí Protool se smí montovat pouze na pracovní stoly, které jsou k tomu firmou Protool určené.

Montáž na jiný pracovní stůl nebo pracovní stůl vlastní výroby může způsobit, že elektrické nářadí nebude bezpečné, což může vést k těžkým úrazům.

–

Než elektrické nářadí odložíte, počkejte, dokud se nezastaví.

Nástroj se může zaháknout a způsobit ztrátu kontroly nad elektrickým nářadím.

– Deformované nebo naprasklé pilové

kotouče, ani pilové kotouče s tupým nebo poškozeným ostřím, se nesmějí používat.

–Prímočarou pilu nasazujte na obrobek vždy

s běžícím pilovým listem.

– Používejte vhodné osobní ochranné

pomůcky: ochranu sluchu, ochranné brýle a prachovou masku při činnostech, kdy dochází ke vzniku prachu a pracovní rukavice při opracovávání hrubých materiálu nebo pri výměně nástroje.

–Obrobek upevněte vždy tak, aby se při

opracovávání nemohl pohybovat.

–Při prašných pracích připojte nářadí vždy

k odsávání.

– Kontrolujte pravidelně síťovou zástrčku

akabel apři poškození je nechte vyměnit v autorizovaném zákaznickém servisu.

– Zdraví škodlivé materiály, jako např. azbest

se nesmí opracovávat.

5.3 Hodnoty emisí

Hodnoty zjištěné podle normy EN 60745 dosahují následujících hodnot:

4 Technické údaje

Přímočará pila JSP 120 BSP 120 E, JSP 120 E

Výkon W 550 720 Počet zdvihů min

-1

3100 1000 - 2900 Délka zdvihu mm 26 26 Předkmit 3 stupně 3 stupně Šikmá poloha 45° na obě strany Hloubka řezu (závislá

na pilovém plátku)

dřevo mm 120 120

hliníku mm 20 20

ocel mm 10 10 Hmotnost kg 2,4 2,4 Třída ochrany / II

5Bezpečnostní pokyny

JSP 120

Hladina akustického tlaku LPA = 86 dB(A) Hladina akustického

výkonu

= 97 dB(A)

Nepřesnost

K = 3 dB

Hodnota vibrací ah (součet vektorů ve třech směrech) a nepřesnost K zjištěné podle EN 60745::

Uvedené hodnoty vibrací a hlučnosti byly změřeny podle zkušebních podmínek uvedených v EN 60745 a slouží pro porovnání nářadí. Jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití nářadí.

Uvedené hodnoty vibrací a hlučnosti se vztahují k hlavnímu použití elektrického nářadí. Při jiném použití elektrického nářadí, s jinými nástroji nebo při nedostatečné údržbě se zatížení vibracemi a hlukem může během celé pracovní doby výrazně zvýšit. Pro přesné posouzení během předem stanovené pracovní doby je nutné zohlednit také dobu chodu nářadí na volnoběh a vypnutí nářadí v rámci této doby. Tím se může zatížení během celé pracovní doby výrazně snížit.

5.4 Opracování kovu

Při opracování kovu je z bezpečnostních důvodů nutné dodržovat následující opatření:

– Zapojte nářadí přes proudový chránič (FI,

PRCD). –Knářadí připojte vhodný vysavač. –Pravidelně čistěte prach usazený v krytu

motoru. – Použijte pilový plátek na kov. –Zavřete ochranný kryt proti odlétávajícím

pilinám.

JSP 120, JSP 120 E

Pily JSP 120, JSP 120 E mají posuvný vypínač [1-1], sloužící k zapnutí a vypnutí (I = ZAPNUTO, 0 = VYPNUTO).

BSP 120 E

Pily BSP 120 E mají tlačítko [2-2], sloužící k zapnutí a vypnutí.

Pro trvalý provoz ho lze zajistit aretačním tlačítkem [2-1]. Opětovným stisknutím spínače se aretace uvolní.

BSP 120 E, JSP 120 E

Hladina akustického tlaku LPA = 83 dB(A) Hladina akustického

výkonu

LWA = 94 dB(A)

Nepřesnost

K = 3 dB

POZOR

Při práci vzniká hluk Poškození sluchu

Používejte ochranu sluchu!

Řezání dřeva

Rukojeť (JSP 120, JSP 120 E, BSP 120 E)

ah = 4,5 m/s

K = 2,0 m/s

Hlava převodovky (JSP 120, JSP 120 E)

ah = 7,0 m/s

K = 2,0 m/s

Řezání kovu

Rukojeť (JSP 120, JSP 120 E, BSP 120 E)

ah = 3,0 m/s

K = 2,0 m/s

Hlava převodovky (JSP 120, JSP 120 E)

ah = 5,0 m/s

K = 2,0 m/s

Noste ochranné brýle!

6 Uvedení do provozu

VAROVÁNÍ

Nepřípustné napětí nebo nepřípustná frekvence!

Nebezpečí úrazu

Síťové napětí a frekvence zdroje elektrické energie musí souhlasit s údaji na typovém štítku.

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem

Před jakoukoliv manipulací se strojem vytáhněte síťovou zástrčku ze zásuvky!

7Nastavení

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem

Před jakoukoliv manipulací se strojem vytáhněte síťovou zástrčku ze zásuvky!

7.1 Výměna nástroje

Upínací páčku uvolněte až na doraz [3-4]. Sejměte pilový list. Nový pilový list zasuňte až na doraz k upínce

pilového listu [3-1]. Přitáhněte upínací páčku.

7.2 Nastavení vedení pilového listu

Pro lepší vedení pilového listu mají přímočaré pily přímo nad obrobkem přídavné vedení z tvrdokovu [3-2].

Pomocí nástrčkového klíče s vnitřním šestihranem [1-4] přitáhněte šroub [3-3] natolik, aby čelisti pilového listu téměř přiléhaly.

Pilovým listem se musí dát ještě lehce pohybovat!

7.3 Nasazení ochranného krytu proti tvorbě otřepů

Ochranný kryt proti tvorbě otřepů umožní provádění řezů s hranami bez otřepů i na výstupní straně pilového listu.

Vypněte stroj a nasuňte ochranný kryt proti tvorbě otřepů [4-3] až k pilovému listu na vedení [4-2].

Zapněte přímočarou pilu. Za chodu stroje nasuňte ochranný kryt

proti tvorbě otřepů tak daleko, až bude lícovat s přední stranou saní. Ochranný kryt přitom nařízněte.

Aby byla zaručena spolehlivá funkčnost ochranného krytu proti tvorbě otřepů, musí z obou stran těsně přiléhat k pilovému listu. Z tohoto důvodu by se pro zajištění řezů bez otřepů měl při každé výměně pilového listu nasadit i nový ochranný kryt proti tvorbě otřepů.

7.4 Nasazení krytu proti odletu pilin

Kryt proti odletu pilin brání jejich odhazování a zvyšuje účinnost odsávání pilin.

Nasaďte kryt proti odletu pilin [2-8] mezi saně a upínací páčku.

Lehkým tlakem jej zasuňte tak daleko dozadu, až zaskočí.

7.5 Odsávání

Pomocí adapteru [2-4] napojit přímočaré pily na vysavač. (Průměr hadice 27 mm).

Při práci s odsáváním používejte vždy ochranný kryt proti tvorbě otřepů, zabráníte tak ucpávání odsávacích kanálů.

Zasuňte odsávací adapter do zadního otvoru saní tak, aby se hák [2-6] zasekl do drážky [2-7].

Po stisknutí páčky [2-5] je možno odsávací adapter znovu odejmout.

7.6 Nastavení pilového stolu

Saně je možno oboustranně natočit pro šikmé řezy až do 45°.

Sejměte ochranný kryt proti tvorbě otřepů a kryt proti letu pilin.

Povolte stahovací šroub [4-1] pomocí šestihranného klíče [1-4].

Sane vysuňte asi o 5 mm dopředu. Nastavte požadovaný sklon podle stupnice [5-

2]. Utáhněte stahovací šroub [4-1]. V případě řezání těsně u okraje lze posunout

pilový stůl dozadu: Sejměte ochranný kryt proti tvorbě otřepů a

kryt proti letu pilin. Povolte stahovací šroub [4-1] pomocí

šestihranného klíče [1-4]. Saně zasuňte do zadní polohy tak, aby

centrovací trn [5-1] zapadl do otvoru [5-3]. Utáhněte stahovací šroub [4-1].

7.7 Nastavení předkmitu

Aby bylo možno opracovávat různé materiály s optimálním předkmitem, mají přímočaré pily nastavitelný předkmit. Pomocí páčky předkmitu

[1-5])

zvolíme

požadovanou polohu

poloha 0 =

předkmit

vypnutý

poloha 3 =

maximální předkmit

VAROVÁNÍ

Ohrožení zdraví působením prachu

Prach může být zdraví škodlivý. Nikdy proto nepracujte bez odsávání.

Při odsávání zdraví škodlivého prachu vždy dodržujte národní předpisy.

7.8 Nastavení počtu zdvihů JSP 120 E, BSP 120 E

Počet zdvihů lze plynule nastavit kolečkem [12; 2-3] v rozsahu 1000 až 2900 min

-1

. Tím můžete vhodně přizpůsobit rychlost řezu použitému materiálu.

8.1 Volné vedení podle nárysu

Díky trojúhelníkovému tvaru ukazuje chránič proti tvorbě otřepů [4-3] linku řezu pilového listu. Tím usnadňuje řezání podle nárysu.

8.2 Ponoření bez předvrtání

Pro zanoření do dřevěných materiálů musí být saně vpřední poloz

(základní poloha, viz

obr. [1]). Nasaďte pilu na přední hranu stolu. Při plných otáčkách a nastaveném

předkmitu 3 ponořte pilový list do obrobku (obr. [6]).

Poškozené ochranné prvky a díly musejí být odborně opraveny nebo vyměněny kvalifikovaným servisem, pokud není v návodu k použití uvedeno jinak.

Pro zajištění cirkulace vzduchu musí být chladicí otvory udržovány stále volné a čisté.

Používejte pouze originální příslušenství aspotřební materiál Protool, který je určen pro toto nářadí, protože tyto systémové komponenty jsou navzájem optimálně sladěné. Při použití příslušenství a spotřebního materiálu od jiných výrobců je pravděpodobné kvalitativní zhoršení pracovních výsledků a omezení záručních nároků. V závislosti na použití se může zvýšit opotřebení nářadí nebo vaše osobní zatížení. Chraňte tedy sami sebe, své nářadí a záruční nároky výhradním používáním originálního příslušenství aspotřebního materiálu Protool!

10.1

Vodítko

Pomocí vodítka (obj.čís.764973) lze přímočarou pilu vést rovnobě

ně shranou

obrobku. Vodítko je mo

no upevnit z obou

stran k saním

Upínací třmen

7-1]

nasuňte zepředu na saně.

Vodítko

[7-2]

prostrčte upínacím třmenem ze

strany do požadované polohy. Utáhněte otočný knoflík

[7-3]

10.2

Středící trn

Pomocí

středící trn

u (obj. čís. 764969) můžete vyřezávat kulaté otvory o průměru mezi 120 a 720 mm. Výkružník je možno připevnit z obou stran k saním:

Upínací třmen

7-1]

nasuňte zepředu na saně.

Doporučené nastavení předkmitu

Tvrdé a měkké dřevo , dřevotříska, dřevovláknité desky

1 - 3

Laťovky, překližka,

plastické hmoty

1 - 2 Keramika 0 Hliník, barevné kovy 0 - 2 Ocel 0 - 1

Doporučený počet zdvihů (poloha regulačního kolečka)

Tvrdé a měkké dřevo, lať

ovky

překližka, dřevotříska

Dřevovláknité desky

4 - 6

Plastické hmoty

3 - 6 Keramika, hliník, barevné kovy 3 - 5 Ocel 2 - 4

8Práce snářadím

VAROVÁNÍ

Nebezpečí poranění

Obrobek upevněte vždy tak, aby se při opracovávání nemohl pohybovat.

9 Údržba a ošetřování

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem

Před jakýmikoli pracemi údržby a opravami vytáhněte vždy síťovou zástrčku ze zásuvky!

Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

10 Příslušenství

Středící trn [7-4]

prostrčte upínacím

třmenem ze strany do požadované polohy. Utáhněte otočný knoflík

[7-3]

Hrot kružítka

[7-5]

zastrčte do zadního vývrtu

středící trnu

10.3 Pilové plátky, ostatní příslušenství

Abyste mohli rychle a čistě řezat různé materiály, nabízí vám Protool pro všechny druhy použití pilové plátky přizpůsobené speciálně pro vaši přímočarou pilu.

10.4 Festool CMS

Zabudováním přímočaré pily do systému Festool CMS získáte polostacionární stolní pilu pro tvarované řezání. Informace najdete v prospektu k CMS.

Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Pouze pro země EU: Nevyhazujte elektronářadí do

domovního odpadu!

Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musí být neupotřebitelné elektronářadí rozebrané shromážděno a dodáno k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Adresa pro výrobky Protool, jejich příslušenství a spotřební materiál:

REACh je nařízení o chemických látkách, platné od roku 2007 v celé Evropě. Jako následný uživatel, tedy jako výrobce výrobků jsme si vědomi své informační povinnosti vůči zákazníkům. Abychom vás mohli vždy informovat o nejnovějším vývoji a o možných látkách ze seznamu látek v našich výrobcích, vytvořili jsme pro vás následující webovou stránku:

www.protool-online.com/reach

Na naše nářadí poskytujeme na vady materiálu nebo výrobní vady záruku podle zákonných ustanovení jednotlivých zemí, minimálně ovšem 12 měsíců. V rámci zemí EU činí záruční doba 24 měsíců (na základě účtenky nebo dodacího listu). Ze záruky jsou vyloučeny

škody způsobené zejména přirozeným opotřebením, přetížením, neodborným zacházením, resp. škody zaviněné uživatelem nebo způsobené jiným použitím v rozporu s návodem k použití a dále škody, které byly známy již při zakoupení. Rovněž jsou vyloučeny škody, které byly způsobeny použitím jiného než originálního příslušenství a spotřebního materiálu Protool (např. brusné kotou

e). Reklamace lze uznat pouze tehdy, pokud je nerozebrané nářadí zasláno zpět dodavateli nebo autorizovanému servisu Protool. Provozní návod, bezpečnostní pokyny, seznam náhradních dílů a nákupní doklad pečlivě uschovejte. Jinak platí vždy aktuální záruční podmínky výrobce.

Poznámka

Na základě neustálého výzkumu a vývoje jsou vyhrazeny změny zde uvedených technických údajů.

Prohlašujeme s plnou naší zodpovědností, že tento výrobek je v souladu s následujícími normami nebo normativními dokumenty::

ČSN EN 60745-1, ČSN EN 60745-2-11, ČSN EN 55014-1, ČSN EN 55014-2, ČSN EN 61000-3-2, ČSN EN 61000-3-3, ČSN EN 50366 podle ustanovení směrnic 2006/42/ES, 2004/108/ES.

Veškeré předpisy byly použity ve znění jejich změn a doplňků platných v době vydání tohoto prohlášení bez jejich citování.

Technické podklady jsou uloženy u výrobce.

Stanislav Jakeš Výzkum, vývoj, technicka’ dokumentace

Protool GmbH Wertstr. 20 D-73240 Wendlingen

26.04.2010

11 Recyklovatelnost

12 Záruka

13 ES prohlášení o shodě

Přímočará pila Sériové č.

JSP 120 497598 JSP 120 E 497500 BSP 120 E 497597

Wyrzynarka JSP 120, JSP 120 E, BSP 120 E

Instrukcja oryginalna Spis treści

Podane rysunki znajdują się w załączniku instrukcji obsługi.

Zgodnie z przeznaczeniem wyrzynarki przewidziane są do cięcia drewna i materiałów drewnopodobnych. Przy zastosowaniu oferowanych przez firmę Protool brzeszczotów specjalnych urządzenia te można stosować również do cięcia tworzyw sztucznych, stali, aluminium, metali kolorowych i płytek ceramicznych.

Za szkody i wypadki spowodowane użyciem niezgodnym z przeznaczeniem odpowiedzialność ponosi użytkownik.

JSP 120, JSP 120 E

Symbole.................................. 91

Użycie zgodne z przeznaczeniem. 91

Elementy urządzenia................. 91

4 Dane techniczne ....................... 92

Wskazówki dotyczące

bezpieczeństwa ........................ 92

5.1 Ogólne zalecenia bezpieczeństwa 92

5.2 Zalecenia bezpieczeństwa

właściwe dla urządzenia

.............

5.3 Parametry emisji

.......................

5.4 Obróbka metalu

........................

Rozruch

....................................

Ustawienia

................................

7.1 Wymiana narzędzia

...................

7.2 Ustawienie prowadzenia

brzeszczota

...............................

7.3 Zakładanie zabezpieczenia

przeciwodpryskowego

................

7.4 Zakładanie odrzutnika wiórów

.....

7.5 Odsysanie

.................................

7.6 Ustawianie stołu wyrzynarki

.......

7.7 Nastawianie suwu wahadłowego.95

7.8 Regulacja liczby suwów

..............

Praca za pomocą urządzenia

.......

8.1 Prowadzenie z wolnej ręki „na

rysę”

..........................................

8.2 Zagłębianie bez wstępnego

wiercenia

..................................

Konserwacja i utrzymanie w

czystości

...................................

Wyposażenie

.............................

10.1 Prowadnica równoległa

...............

10.2 Cyrkiel do wycinania okręgów

.....

10.3 Brzeszczoty, wyposażenie

dodatkowe

................................

10.4 Festool CMS

..............................

11 Ochrona środowiska/ Usuwanie

odpadów

..................................

12 Gwarancja ............................... 97

Oświadczenie o zgodności z

normami UE ............................ 97

1Symbole

Ostrzeżenie przed ogólnym zagrożeniem

Ostrzeżenie przed porażeniem prądem

Instrukcja/przeczytać zalecenia!

Należy stosować ochronę dróg oddechowych!

Należy nosić ochronę słuchu!

Należy nosić okulary ochronne!

Należy nosić rękawice ochronne!

Nie wyrzucać do odpadów komunalnych.

2Użycie zgodne z

przeznaczeniem

3 Elementy urządzenia

[1-1] Włącznik/wyłącznik [1-2] Regulacja prędkości obrotowej

(Tylko JSP 120 E) [1-3] Przewód przyłączeniowy [1-4] Klucz inbusowy [1-5] Przełącznik suwu wahadłowego

BSP 120 E

5.1 Ogólne zalecenia bezpieczeństwa

Ostrzeżenie! Należy przeczytać wszystkie zalecenia bezpieczeństwa pracy i instrukcje.

Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie elektryczne, pożar oraz/lub ciężkie obrażenia.

Wszystkie zalecenia odnośnie bezpieczeństwa pracy i instrukcje należy zachować do wykorzystania w przyszłości.

Używane w zaleceniach bezpieczeństwa pracy pojęcie „Narzędzie elektryczne“ odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

5.2 Zalecenia bezpieczeństwa właściwe dla urządzenia

–

Trzymać maszynę wyłącznie za izolowane uchwyty, jeśli podczas prac zastosowane narzędzia mogą natrafić na ukryte kable lub własny kabel zasilający.

Jeśli narzędzia tnące natrafią

na przewody przewodzące prąd, elementy metalowe mogą znaleźć się pod napięciem powodując porażenie użytkownika prądem elektrycznym.

–

Elektronarzędzia firmy Protool mogą być instalowane tylko w stołach roboczych, które są do tego przewidziane przez firmę Protool.

Zainstalowanie w innym lub samodzielnie wykonanym stole roboczym może spowodować, że elektronarzędzie stanie się niebezpieczne i może doprowadzić do ciężkich wypadków.

–

Należy zaczekać, aż elektronarzędzie zatrzyma się, zanim zostanie odłożone.

Narzędzie może się zahaczyć i doprowadzić do utraty kontroli nad elektronarzędziem.

– Nie wolno stosować zdeformowanych lub

popękanych brzeszczotów, jak również brzeszczotów z tępymi lub uszkodzonymi ostrzami.

–Wyrzynarkę należy przykładać do

obrabianego przedmiotu zawsze z uruchomionym brzeszczotem.

–Należy stosować odpowiednie osobiste

wyposażenie zabezpieczające: ochronę słuchu, okulary ochronne, maskę przeciwpyłową przy pracach związanych z

[2-1] Przycisk blokujący [2-2] Włącznik/wyłącznik [2-3] Regulacja prędkości obrotowej [2-4] Króciec ssący

[2-5] Dźwigni [2-6] Hak [2-7] Otworze [2-8] Osłona przed wiórami

4 Dane techniczne

Wyrzynarka JSP 120 BSP 120 E, JSP 120 E

Moc W 550 720 Liczba suwów min

-1

3100 1000 - 2900 Długość suwu mm 26 26 Suw wahadłowy 3 stopnie 3 stopnie Nastawianie skosu 45° w obie strony Głębokość cięcia

(zależnie od brzeszczota)

drewno mm 120 120

aluminium mm 20 20

stal mm 10 10 Ciężar kg 2,4 2,4 Klasa ochronna / II

5 Wskazówki dotyczące

bezpieczeństwa

pyleniem, rękawice ochronne przy pracach z materiałami szorstkimi oraz przy wymianie narzędzia.

– Obrabiany element należy mocować zawsze

w taki sposób, aby nie mógł poruszyć się w czasie obróbki.

–Przy pracach związanych z dużym pyleniem

urządzenie należy zawsze podłączać do odkurzacza.

– W regularnych odstępach czasu należy

sprawdzać wtyczkę i przewód, a w przypadku uszkodzenia należy zlecić ich wymianę autoryzowanemu warsztatowi serwisowemu.

– Nie wolno obrabiać materiałów

zawierających azbest.

5.3 Parametry emisji

W typowym przypadku wartości ustalone zgodnie z normą EN 60745 wynoszą:

Wartość emisji wibracji ah (suma wektorowa w trzech kierunkach) oraz nieoznaczoność K ustalone wg normy EN 60745:

Podane parametry emisji (wibracja, hałas) zostały pomierzone zgodnie z warunkami pomiarowymi określonymi w normie EN 60745 i służą do porównywania urządzeń. Nadają się one również do tymczasowej oceny obciążenia wibracjami i hałasem podczas użytkowania.

Podane parametry emisji dotyczą głównych zastosowań elektronarzędzia. Jeśli jednak narzędzie elektryczne zostanie użyte do innych zastosowań, z innymi narzędziami mocowanymi lub będzie nieodpowiednio konserwowane, może to znacznie zwiększyć obciążenie wibracjami i hałasem całej czasoprzestrzeni roboczej. W celu dokładnej oceny dla danej czasoprzestrzeni roboczej trzeba uwzględnić również zawarte w niej czasy biegu jałowego i czasy przestoju urządzenia. Może to znacznie zmniejszyć obciążenie w całym okresie czasu pracy.

5.4 Obróbka metalu

Ze względów bezpieczeństwa przy obróbce metalu należy stosować następujące środki zabezpieczające:

–Zainstalować prądowy wyłącznik ochronny

(FI, PRCD).

–Podłączyć urządzenie do odpowiedniego

odkurzacza.

– Regularnie czyścić urządzenie ze złogów

pyłu w obudowie silnika. –Zastosować brzeszczot do metalu. –Podłączyć osłonę przed wiórami.

JSP 120

Poziom ciśnienia akustycznego

LPA = 86 dB(A)

Poziom całkowitego ciśnienia akustycznego

= 97 dB(A)

Plus różnica w dokładności pomiaru

K = 3 dB

BSP 120 E, JSP 120 E

Poziom ciśnienia akustycznego

LPA = 83 dB(A)

Poziom całkowitego ciśnienia akustycznego

= 94 dB(A)

Plus różnica w dokładności pomiaru

K = 3 dB

OSTROŻNIE

Hałas powstający podczas pracy Uszkodzenie słuchu

Należy stosować ochronę słuchu!

Cięcie drewna

Uchwyt (JSP 120, JSP 120 E, BSP 120 E)

ah=4,5 m/s

K = 2,0 m/s

Głowica przegubowa (JSP 120, JSP 120 E)

ah=7,0 m/s

K = 2,0 m/s

Cięcie metalu

Uchwyt (JSP 120, JSP 120 E, BSP 120 E)

ah=3,0 m/s

K = 2,0 m/s

Głowica przegubowa (JSP 120, JSP 120 E)

ah=5,0 m/s

K = 2,0 m/s

Należy nosić okulary ochronne!

JSP 120, JSP 120 E

Wyrzynarki JSP 120 i JSP 120 E posiadają włącznik przesuwny [1-1] do włączania/ wyłączania ( 1 = WŁĄCZENIE, 0 = WYŁĄCZENIE).

BSP 120 E

BSP 120 E posiadają włącznik przyciskowy [2-2] do włączania/ wyłączania maszyny.

Przy pracy ciągłej przełącznik można zablokować przyciskiem blokującym [2-1]. Ponowne naciśnięcie przełącznika powoduje zwolnienie blokady.

7.1 Wymiana narzędzia

Dźwignię mocującą [3-4] odciągnąć do oporu.

Wyjąć poprzedni brzeszczot.

Włożyć do oporu nowy brzeszczot w przeznaczony do tego chwyt [3-1].

Zamknąć dźwignię mocującą.

7.2 Ustawienie prowadzenia brzeszczota

Dla lepszego prowadzenia brzeszczota wyrzynarki bezpośrednio nad obrabianym przedmiotem posiadają dodatkowe dwie płyty prowadzące z węglika spiekanego [3-2].

Kluczem do śrub z łbem okrągłym o gnieździe sześciokątnym [1-4] tak przykręcić śrubę [3-3], by szczęki prawie przylegały do brzeszczota.

Brzeszczot musi mieć jeszcze pewien luz, by mógł się lekko poruszać!

7.3 Zakładanie zabezpieczenia przeciwodpryskowego

Zabezpieczenie przeciwodpryskowe umożliwia przekroje o czystych krawędziach bez wyrw, także po tej stronie, po której brzeszczot wychodzi z materiału.

Przy wyłączonej maszynie zabezpieczenie przeciwodpryskowe [4-3] nasunąć na prowadzenie [4-2] aż do brzeszczota.

Włączyć wyrzynarkę. Przy pracującej maszynie zabezpieczenie

przeciwodpryskowe przy równej płaszczyźnie wsunąć, jednocześnie je rozcinając, tak daleko, aż zrówna się z przednią krawędzią stołu maszyny.

Aby zabezpieczenie przeciwodpryskowe funkcjonowało niezawodnie, musi z obu stron kończyć się tuż przy brzeszczocie. Stąd też przy każdej wymianie brzeszczota powinno się umieścić także nowe zabezpieczenie przeciwodpryskowe.

7.4 Zakładanie odrzutnika wiórów

Odrzutnik zapobiega sypaniu wiórów oraz poprawia skuteczność ich odsysania.

Odrzutnik wiórów [2-8] umieścić w przestrzeni pomiędzy stołem wyrzynarki a dźwignią mocującą.

Lekko naciskając przesunąć odrzutnik wiórów do tyłu, aż zaskoczy.

6Rozruch

OSTRZEŻENIE

Niedozwolone napięcie lub częstotliwość!

Niebezpieczeństwo wypadku

Napięcie sieciowe i częstotliwość źródła prądu muszą zgadzać się z danymi na tabliczce identyfikacyjnej.

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego!

7Ustawienia

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego!

7.5 Odsysanie

Za pomocą przystawki do odsysania [2-4] lmożna przyłączać wyrzynarki do odkurzacza (średnica węża 27 mm).

W czasie wykonywania pracy z odsysaniem pyłów należy zawsze zakładać zabezpieczenie przeciwodpryskowe w celu uniknięcia zatkania kanałów odsysających.

Przystawkę do odsysania włożyć w tylny otwór stołu wyrzynarki, tak by hak [2-6] zaskoczył w otworze [2-7].

Po naciśnięciu dźwigni [2-5] można ponownie zdjąć przystawkę do odsysania.

7.6 Ustawianie stołu wyrzynarki

Dla wykonywania przekrojów ukośnych stół wyrzynarki można wychylać w obie strony do kąta 45°.

Zdjąć odrzutnik wiórów i zabezpieczenie przeciwodpryskowe.

Odkręcić śrubę zaciskową [4-1] za pomocą klucza do śrub z łbem okrągłym o gnieździe sześciokątnym [1-4].

Stół wyrzynarki przesunąć ok. 5 mm do przodu.

Ustawić żądany wychył podług skali [5-2]. Dokręcić śrubę mocującą [4-1]. Dla wykonywania przekrojów blisko brzegów

stół wyrzynarki można przemieścić do tyłu: Zdjąć odrzutnik wiórów i zabezpieczenie

przeciwodpryskowe. Odkręcić śrubę zaciskową [4-1] za pomocą

klucza do

śrub z łbem okrągłym o gnieździe

sześciokątnym [1-4]. Stół wyrzynarki przesunąć w tylne położenie,

tak by trzpień centrujący [5-1] wszedł w otwór [5-3].

Dokręcić śrubę mocującą [4-1].

7.7 Nastawianie suwu wahadłowego

W celu zapewnienia możliwości obróbki różnych materiałów z optymalnym posuwem wyrzynarki zostały wyposażone w regulację suwu wahadłowego. Wyboru właściwego suwu dokonuje się za pomocą przełącznika suwów wahadłowych [1-5]:

pozycja 0 = suw wahadłowy wyłączony pozycja 3 = maksymalny suw wahadłowy

7.8 Regulacja liczby suwów

JSP 120 E, BSP 120 E

Liczbę suwów można regulować za pomocą pokrętła nastawczego [1-2; 2-3] bezstopniowo w zakresie od 1000 do 2900 min-1. Dzięki temu można optymalnie dopasować prędkość cięcia do danego rodzaju materiału.

OSTRZEŻENIE

Zagrożenie zdrowia spowodowane pyłami

Pył mogą stanowić zagrożenie dla zdrowia. Z tego względu nigdy nie należy pracować bez odsysania.

Przy odsysaniu pyłów stanowiących zagrożenie dla zdrowia zawsze należy przestrzegać przepisów państwowych.

Zalecane ustawienia suwu wahadłowego

Drewno twarde i miękkie, płyty wiórowe, płyty pilśniowe

1 - 3

Płyty stolarskie, sklejka, tworzywa sztuczne

1 - 2

Ceramika 0 Aluminium, metale kolorowe 0 - 2 stal 0 - 1

Zalecana liczba suwów (pozycja pokrętła nastawczego)

Drewno twarde i miękkie, płyty stolarskie, sklejka, płyty wiórowe

Płyty pilśniowe 4 - 6 Tworzywa sztuczne 3 - 6 Ceramika, Aluminium, metale

kolorowe

3 - 5

stal 2 - 4

8 Praca za pomocą

urządzenia

OSTRZEŻENIE

Niebezpieczeństwo zranienia

Obrabiany element należy mocować zawsze w taki sposób, aby nie mógł poruszyć się w czasie obróbki.

8.1 Prowadzenie z wolnej ręki „na rysę”

Zabezpieczenie przeciwodpryskowe [4-3] dzięki swojemu kształtowi trójkąta wskazuje wierzchołkiem linię cięcia brzeszczota. Ułatwia to cięcie „na rysę”.

8.2 Zagłębianie bez wstępnego wiercenia

Dla wykonywania przekrojów wgłębnych w materiałach drewnianych stół wyrzynarki musi znajdować się w położeniu przednim (położenie podstawowe, patrz rys. [1]).

Brzeszczot umieścić przy przedniej krawędzi stołu.

Przy pełnej liczbie suwów i ustawieniu suwu wahadłowego w pozycji 3 zagłębić brzeszczot w obrabianym materiale (Rys. [6]).

Uszkodzone urządzenia zabezpieczające i elementy zgodnie z przeznaczeniem muszą zostać zreperowane lub wymienione przez zaaprobowany warsztat specjalistyczny, o ile nie ma innych zaleceń w instrukcji obsługi.

Dla zapewnienia cyrkulacji powietrza, otwory wlotowe powietrza chłodzącego w obudowie silnika muszą być zawsze odsłonięte i utrzymywane w czystości.

Używać tylko oryginalnego wyposażenia i materiałów eksploatacyjnych Protool przewidzianych dla tego urządzenia, ponieważ powyższe komponenty systemowe są do siebie optymalnie dostosowane. W przypadku stosowania wyposażenia i materiałów eksploatacyjnych innych oferen-

tów, możliwe jest jakościowe pogorszenie wyników pracy i ograniczenie praw gwarancyjnych. W zależności od zastosowania może ulec zwiększeniu zużycie urządzenia lub obciążenie pracownika podczas pracy. Z tego względu należy chronić siebie, swoje urządzenie i prawa gwarancyjne poprzez wyłączne stosowanie oryginalnego wyposażenia firmy Protool i oryginalnych materiałów użytkowych firmy Protool!

10.1 Prowadnica równoległa

Za pomocą prowadnicy równoległej (nr zamów. 764973) można prowadzić wyrzynarkę równolegle do krawędzi obrabianego przedmiotu. Prowadnicę równoległą można zamontować z obu stron stołu wyrzynarki:

Zacisk [7-1] przesunąć z pozycji z przodu na stół wyrzynarki.

Prowadnicę równoległą [7-2] przesunąć poprzez uchwyt z pozycji z boku w żądane położenie.

Dokręcić pokrętło [7-3].

10.2 Cyrkiel do wycinania okręgów

Z pomocą cyrkla do wycinania okręgów (nr zamów. 764969) można wykonywać koliste przekroje o średnicy w zakresie 120 a 720 mm. Cyrkiel może być zamontowany z obu stron stołu wyrzynarki:

Zacisk [7-1] przesunąć z pozycji z przodu na stół wyrzynarki.

Cyrkiel do wykonywania okręgów [7-4] vprzesunąć poprzez uchwyt z pozycji z boku w żądane położenie.

Dokręcić pokrętło [7-3]. Ostry koniec cyrkla [7-5] włożyć w tylny

otwór przyrządu.

10.3 Brzeszczoty, wyposażenie dodatkowe

Dla zapewnienia szybkiego i gładkiego cięcia różnych materiałów, firma Protool oferuje do wszystkich zastosowań brzeszczoty specjalnie dopasowane do wyrzynarek Protool.

10.4 Festool CMS

Poprzez wmontowanie wyrzynarek w system Festool CMS uzyskuje się półstacjonarne maszyny do kształtowej obróbki skrawaniem. Informacje na ten temat znajdą Państwo w prospekcie CMS.

9 Konserwacja i utrzymanie

w czystości

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego!

Wszelkie prace konserwacyjne i naprawcze, które wymagają otwarcia obudowy silnika, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy.

10 Wyposażenie

Elektronarzędzia, osprzęt i opakowanie należy doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska.

Tylko dla państw należących do UE: Nie należy wyrzucać

elektronarzędzi do odpadów domowych!

Zgodnie z europejską wytyczną 2002/96/WE o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowania w prawie krajowym, wyeliminowane niezdatne do użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska.

Rozporządzenie REACh dla produktów firmy Protool, ich wyposażenia i materiałów eksploatacyjnych:

REACh jest to rozporządzenie o substancjach chemicznych, które obowiązuje w całej Europie od 2007 r. Firma nasza, jako „użytkownik końcowy“, a zatem jako producent wyrobów jest świadoma obowiązku informowania naszych klientów. W celu dostarczania naszym klientom najnowszych informacji oraz informowania o możliwych substancjach z listy kandydatów w wyrobach naszej firmy, utworzyliśmy następującą stronę internetową:

www.Protool-online.com/reach

Na urządzenia produkcji naszej firmy udzielamy gwarancji z tytułu wad materiałowych i błędów produkcyjnych zgodnie z postanowieniami ustawowymi obowiązującymi na terytorium danego kraju, która wynosi co najmniej 12 miesięcy. Na terytorium państw UE czas trwania gwarancji wynosi 24 miesiące (licząc od daty na rachunku lub dowodzie dostawy). Szkody, a zwłaszcza naturalne zużycie, przeciążenie, użytkowanie niezgodne z przeznaczeniem względnie szkody zawinione przez użytkownika lub inne zastosowanie niezgodnie z instrukcją obsługi lub, które znane były w momencie zakupu, nie są objęte

gwarancją. Nie są również objęte szkody, powstałe w wyniku stosowania nieoryginalnego wyposażenia i materiałów użytkowych (np. talerze szlifierskie).

Reklamacje mogą zostać uznane tylko wtedy, gdy nierozłożone na części urządzenie zostanie odesłane do dostawcy lub do upoważnionego warsztatu serwisowego firmy. Należy zachować

instrukcję obs

ługi, zalecenia bezpieczeństwa, listę części zamiennych i dowód zakupu. Ponadto obowiązują aktualne w momencie zakupu warunki gwarancyjne producenta.

Uwaga

Ze względu na stałe prace badawcze i rozwojowe zastrzega się zmiany zamieszczonych tu danych technicznych.

Niniejszym oświadczamy na naszą wyłączną odpowiedzialność, że produkt ten spełnia następujące normy lub dokumenty normatywne:

EN 60745-1, EN 60745-2-11, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 50366 zgodnie z postanowieniami wytycznych 2006/42/WE, 2004/108/WE.

Wszelkie przepisy zostały użyte w brzmieniu ich zmian i dodatków obowiązujących w czasie wydania niniejszej deklaracji bez ich cytowania.

Dane techniczne są ewidencjonowane u producenta.

Stanislav Jakeš Badanie, Rozwój i Dokumentacja Techniczna Protool GmbH Wertstr. 20 D-73240 Wendlingen

26.04.2010

11 Ochrona środowiska/

Usuwanie odpadów

12 Gwarancja

13 Oświadczenie o zgodności

z normami UE

Wyrzynarka Nr seryjny

JSP 120 497598 JSP 120 E 497500 BSP 120 E 497597

Priamociara píla JSP 120, JSP 120 E, BSP 120 E

Pôvodný návod k obsluhe Obsah

Uvedené obrázky sa nachádzajú na začiatku návodu na používanie.

Priamočiare píly sú určené na pílenie dreva a iných drevitých materiálov. Špeciálnymi pílovými listami ponúkanými firmou Protool možno náradie používať aj na pílenie plastu, ocele, hliníka, farebných kovov a keramických obkladačiek.

Používateľ ručí za škody a úrazy spôsobené používaním v rozpore surčeným účelom využitia.

JSP 120, JSP 120 E

BSP 120 E

1 Symboly ................................. 98

2 Používanie na určený účel ......... 98

3 Ovládacie prvky....................... 98

Technické údaje ....................... 99

Bezpečnostné pokyny ............... 99

5.1 Všeobecné bezpečnostné pokyny 99

5.2 Bezpečnostné pokyny špecifické

pre konkrétne náradie .............. 99

5.3 Hodnoty emisií......................... 99

5.4 Obrábanie kovu ....................... 100

Uvedenie do prevádzky............. 100

Nastavenia.............................. 100

7.1 Výmena nástroja...................... 100

7.2 Nastavenie vedenia pílového listu 101

7.3 Použitie chrániča proti vythaniu

materiálu ................................ 101

7.4 Použitie chrániač proti

odlietavaniu triesok .................. 101

7.5 Odsávanie............................... 101

7.6 Nastavenie rezacieho stolíka...... 101

7.7 Nastavenie kyvadlového zdvihu.. 101

7.8 Regulácia počtu zdvihov............ 101

Práca s náradím....................... 102

8.1 Vol’né vedenie podl’a nárysu...... 102

8.2 Zanorenie bez predvtania.......... 102

Údržba a ošetrovanie................ 102

Príslušenstvo ........................... 102

10.1 Paralelný doraz ........................ 102

10.2 Vyrezávač kruhov..................... 102

10.3 Pílové listy, ostatné príslušenstvo 102

10.4 Festool CMS ............................ 103

Ochrana životného prostredia/

Likvidácia................................ 103

Záruka ................................... 103

ES-Vyhlásenie o zhode.............. 103

1Symboly

Varovanie pred všeobecným nebezpečenstvom

Varovanie pred zásahom elektrickým prúdom

Prečítajte si návod/upozornenia apokyny!

Používajte ochrannú dýchaciu masku!

Používajte prostriedky na ochranu sluchu!

Používajte ochranné okuliare!

Používajte ochranné rukavice!

Nepatrí do komunálneho odpadu.

2 Používanie na určený účel

3 Ovládacie prvky

[1-1] Vypínač [1-2] Regulácia otáčok (Len JSP 120 E) [1-3] Sieťový kábel [1-4] Sesťhranný kľúč [1-5] Spínač kyvadlového zdvihu

[2-1] Tlačidlo aretácie [2-2] Vypínač [2-3] Regulácia otáčok [2-4] Odsávací nátrubok [2-5] Páku [2-6] Háik

5.1 Všeobecné bezpečnostné pokyny Varovanie! Prečítajte si všetky

bezpečnostné upozornenia a pokyny.

Chyba pri dodržiavaní nasledujúcich upozornení a pokynov môže zapríčiniť úraz elektrickým prúdom, požiar a/ alebo k ťažké poranenia.

Všetky bezpečnostné upozornenia a návody si odložte, aby ste ich mohli v budúcnosti použiť.

Pojem „Elektrické náradie“ použitý v bezpečnostných pokynoch sa vzťahuje na sieťové elektrické náradie (so sieťovým káblom) a na akumulátorové elektrické náradie (bez sieťového kábla).

5.2 Bezpečnostné pokyny špecifické

pre konkrétne náradie

–

Náradie držte iba za izolované rukoväti, keď sa vložené nástroje na rezanie môžu pri práci dostať do kontaktu so skrytými elektrickými vedeniami alebo s vlastným napájacím káblom.

Keď sa vložené nástroje na rezanie dostanú do kontaktu s elektrickými vedeniami pod napätím, môžu sa kovové súčasti náradia dostať pod napätie a spôsobiť zásah používateľa elektrickým prúdom.

–

Elektrické náradie Protool možno montovať len do pracovných stolov, ktoré sú výrobcom Protool na to určené.

Montáž do iného, svojpomocne zhotoveného pracovného stola môže spôsobiť to, že

elektrické náradie už nebude bezpečné, čo môže viesť k ťažkým úrazom.

–

Pred odložením elektrického náradia vyčkajte, kým úplne nezastane.

Vkladací nástroj sa môže zachytiť aviesť kstrate kontroly nad elektrickým náradím.

– Deformované alebo prasknuté pílové listy, ako

aj listy s tupým alebo poškodeným ostrím sa nesmú používať.

–Priamočiara píla sa musí k obrobku prikladať

vždy s pohybujúcim sa pílovým listom.

– Používajte vhodné pomôcky osobnej ochrany:

ochranu sluchu, ochranné okuliare, protiprachovú masku pri prašných prácach, ochranné rukavice pri manipulácii s drsnými materiálmi a pri výmene nástroja.

– Obrobok vždy upevnite tak, aby sa pri

obrábaní nemohol pohybovať.

– Pri prácach, pri ktorých vzniká prach, náradie

vždy pripojte na odsávanie.

– Pravidelne kontrolujte zástrčku a kábel

a v prípade poškodenia ich nechajte vymeniť autorizovaným zákazníckym servisom.

– Azbestové materiály sa nesmú spracúvať.

5.3 Hodnoty emisií

Typické hodnoty emisií stanovené podľa EN 60745 sú:

[2-7] Výrezu [2-8] Chránič proti odlietavaniu triesok

4 Technické údaje

Priamociara píla JSP 120 BSP 120 E, JSP 120 E

Výkon W 550 720 Počet zdvihov min

-1

3100 1000 - 2900 Dl’žka zdvihu mm 26 26 Kyvadlový zdvih 3 stupne 3 stupne Šikmá poloha 45° na obidve strany Hl’bka rezu

(v závislosti od pílového listu)

Drevo mm 120 120

Hliník mm 20 20

Ocel’ mm 10 10 Hmotnost’ kg 2,4 2,4 Tried a ochrany / II

5Bezpečnostné pokyny

JSP 120

Hladina akustického tlaku LPA = 86 dB(A) Hladina akustického výkonu L

= 97 dB(A)

Neistota K = 3 dB

100

Hodnota emisií kmitania ah (súčet vektorov v troch smeroch) a neistoty K, zistenej podľa normy EN 60745:

Uvedené hodnoty emisií (vibrácie, hluk) boli zmerané v súlade so skúšobnými podmienkami podľa normy EN 60745 a slúžia na porovnávanie prístrojov. Sú vhodné aj na predbežný odhad zaťaženia vibráciami a hlukom počas používania. Uvedené hodnoty emisií reprezentujú hlavné spôsoby používania elektrického náradia. Ak sa však elektrické náradie používa na iné účely, s inými pracovnými nástrojmi alebo nie je dostatočne udržiavané, môže sa zaťaženie vibráciami a hlukom počas celého pracovného času podstatne zvýšiť. Pri presnom odhadovaní zaťaženia počas udaného pracovného času treba dbať aj na započítanie času behu naprázdno a času, kedy je náradie zastavené. To môže zaťaženie vibráciami a hlukom počas celej pracovnej doby podstatne znížiť.

5.4 Obrábanie kovu

Pri obrábaní kovov je potrebné zbezpečnostných dôvodov dodržiavať nasledujúce opatrenia:

– Používajte predradený prúdový chránič (FI-,

PRCD-).

– Náradie pripojte na vhodné odsávacie

zariadenie.

– Náradie pravidelne čistite od prachu, ktorý sa

usadzuje na kryte motora. – Používajte pílový plátok na kov. – Pripojte chránič proti odlietavaniu triesok.

JSP 120, JSP 120 E

Náradie JSP 120 a JSP 120 E má posuvný spínač [1-1] na zapínanie/vypínanie (I = ZAP, 0 = VYP).

BSP 120 E

Náradie BESP 120 E má prítlaný spínač

[2-2]

na zapínanie/vypínanie. Pri trvalej prevádzke ho možno zaistiť

aretačným tlačidlom [2-1]. Opätovným stlačením spínača sa aretácia opäť uvoľní.

7.1 Výmena nástroja

Otvorte upínaciu páčku [3-4] až na doraz.

BSP 120 E, JSP 120 E

Hladina akustického tlaku LPA = 83 dB(A) Hladina akustického výkonu L

= 94 dB(A)

Neistota K = 3 dB

POZOR

Zvuk vznikajúci pri práci Poškodenie sluchu

Používajte ochranu sluchu!

Rezanie dreva

Rukovät’ (

JSP 120, JSP 120

BSP 120 E

)

= 4,5 m/s

K = 2,0 m/s

Hlava prevodovky (

JSP 120,

JSP 120 E)

ah = 7,0 m/s

K = 2,0 m/s

Rezanie kovov

Rukovät’ (

JSP 120, JSP 120

E, BSP 120 E

)

= 3,0 m/s

K = 2,0 m/s

Hlava prevodovky (

JSP 120,

JSP 120 E

)

= 5,0 m/s

K = 2,0 m/s

Používajte ochranné okuliare!

6 Uvedenie do prevádzky

VAROVANIE

Neprípustné napätie alebo frekvencia! Nebezpečenstvo úrazu

Sieťové napätie a frekvencia zdroja napätia sa musia zhodovať s údajmi na typovom štítku.

VAROVANIE

Nebezpečenstvo poranenia, zásahu elektrickým prúdom

Pred každou prácou na náradí vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky!

7Nastavenia

VAROVANIE

Nebezpečenstvo poranenia, zásahu elektrickým prúdom

Pred každou prácou na náradí vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky!

Protool JSP 120, BSP 120 E, JSP 120 E Original Instruction

Specifications and Main Features

Frequently Asked Questions

User Manual
