Protector AS-7000 Series, AS-7020, AS-7030, AS-7040 Operating Instructions Manual

BAUREIHE ABLUFTSTEUERUNG

AS-7000

MIT DEN TYPEN: AS-7020, AS-7030 UND AS-7040

BETRIEBSANLEITUNG 02
OPERATING INSTRUCTIONS 22
MODE D’EMPLOI 42
GEBRUIKSAANWIJZING 64

FUNK-ABLUFTSTEUERUNG AS-7000

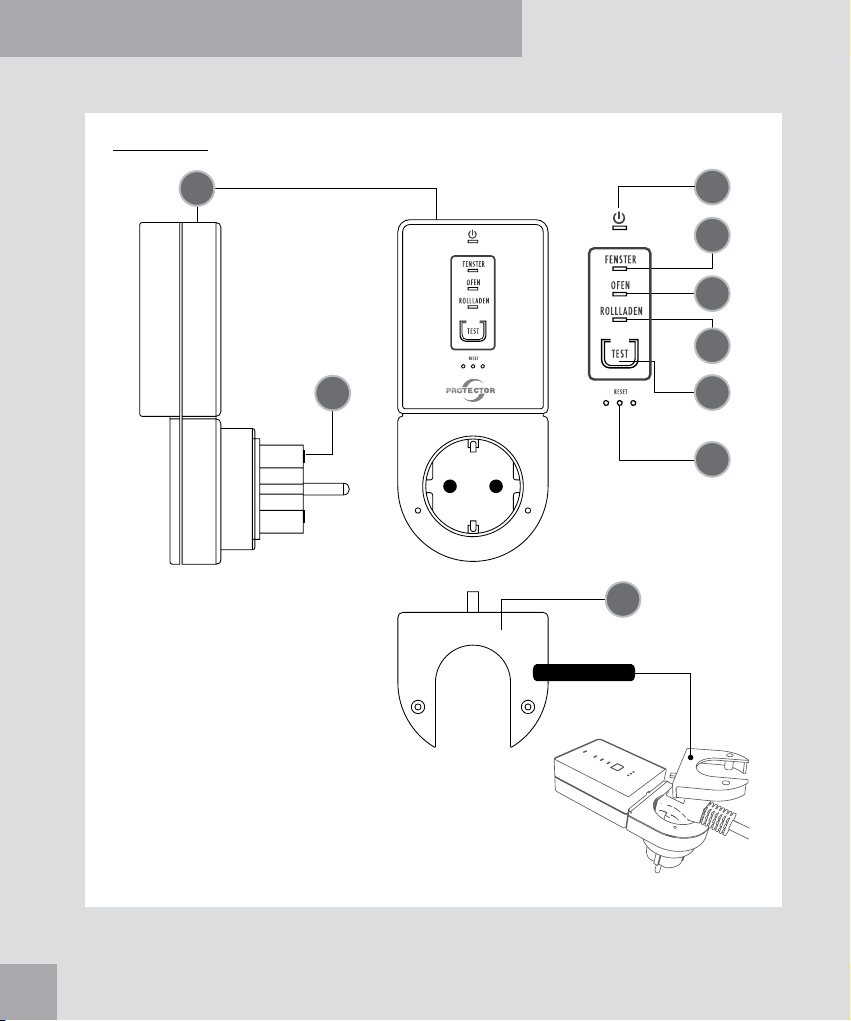

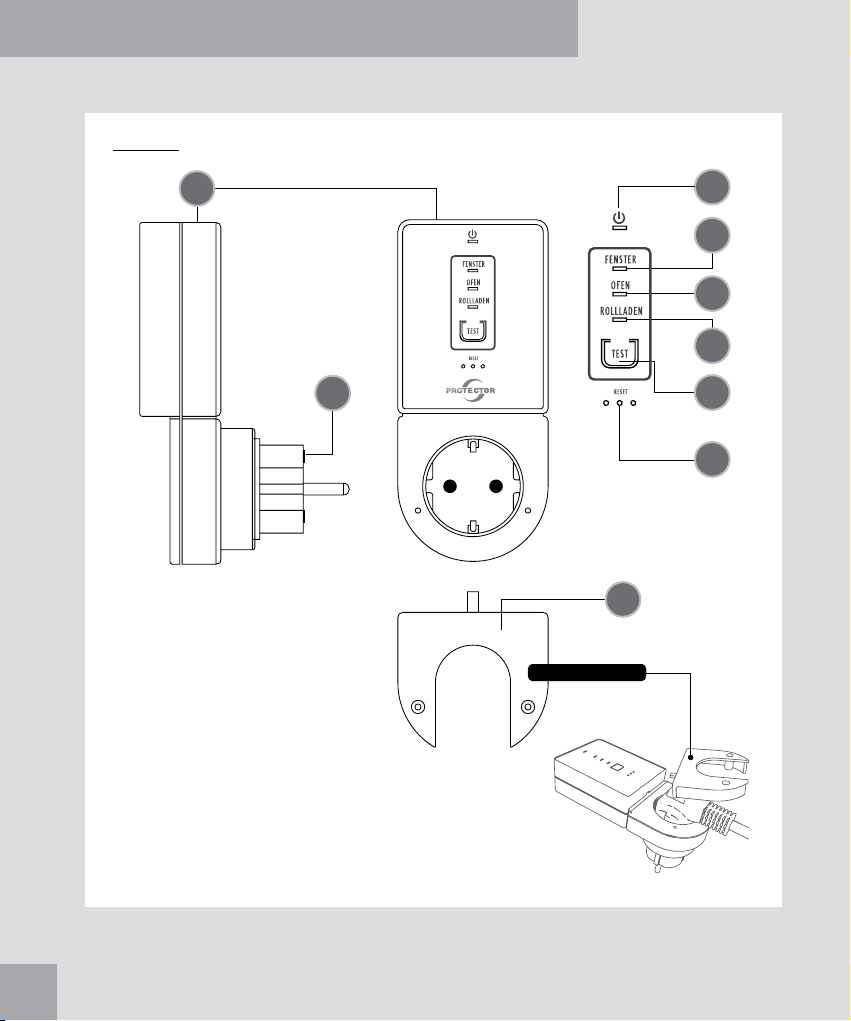

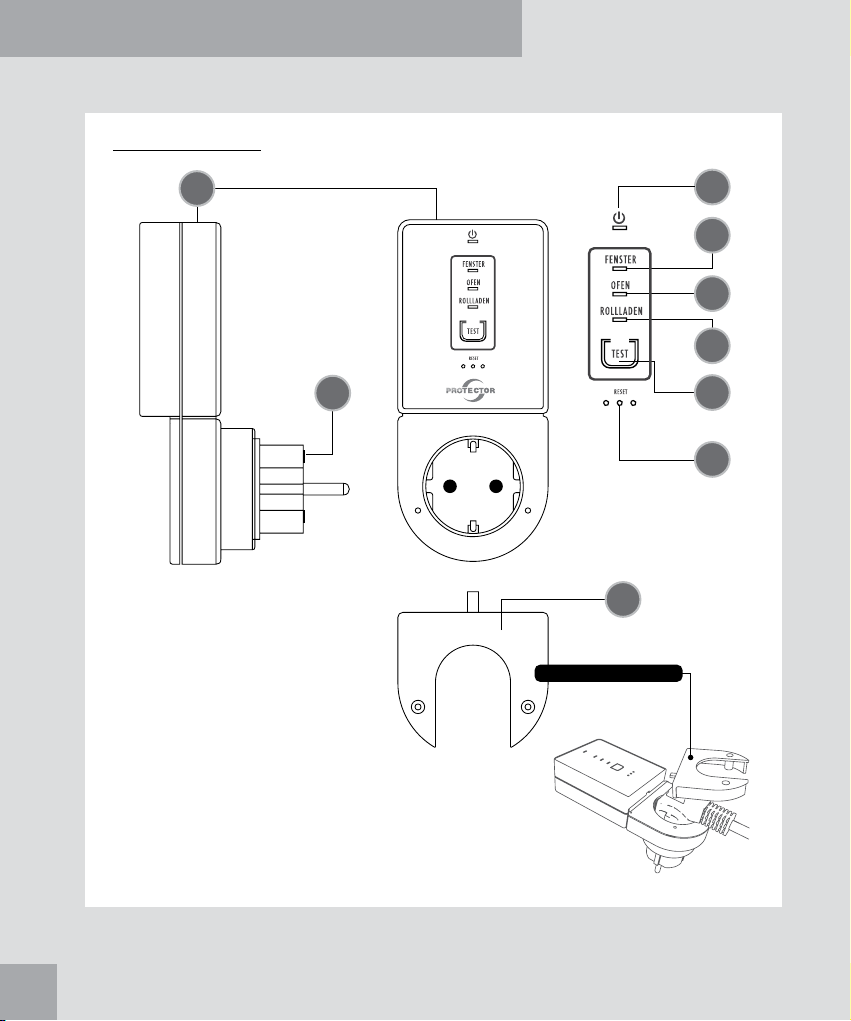

ZENTRALE

1

(1) Zentrale (Empfänger)
(2) Netz-LED
(3) Fenster-Sender LED
(4) Ofen-Sender LED
(5) Rollladen-Sender LED
(6) Test-Taste
(7) Reset-Taste (Büroklammer)
(8) Fein-Sicherung 8A flink
(S) Umstecksicherung

2

3

4

5

8

6

7

S

02

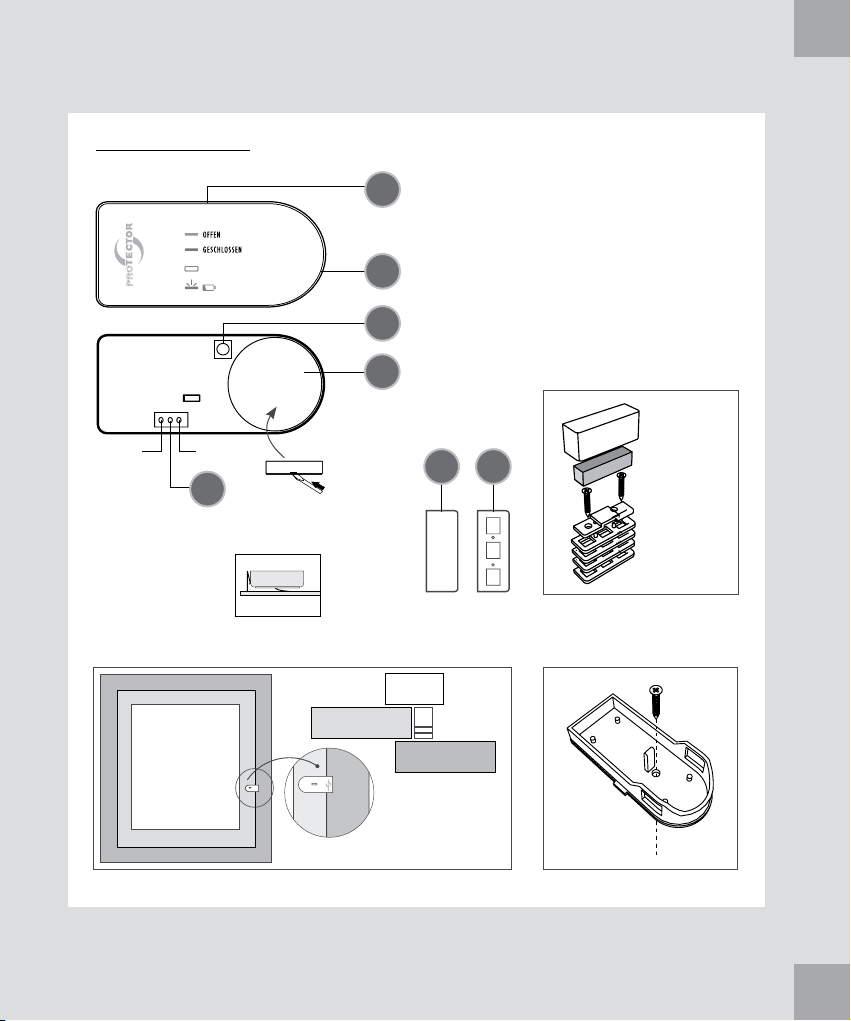

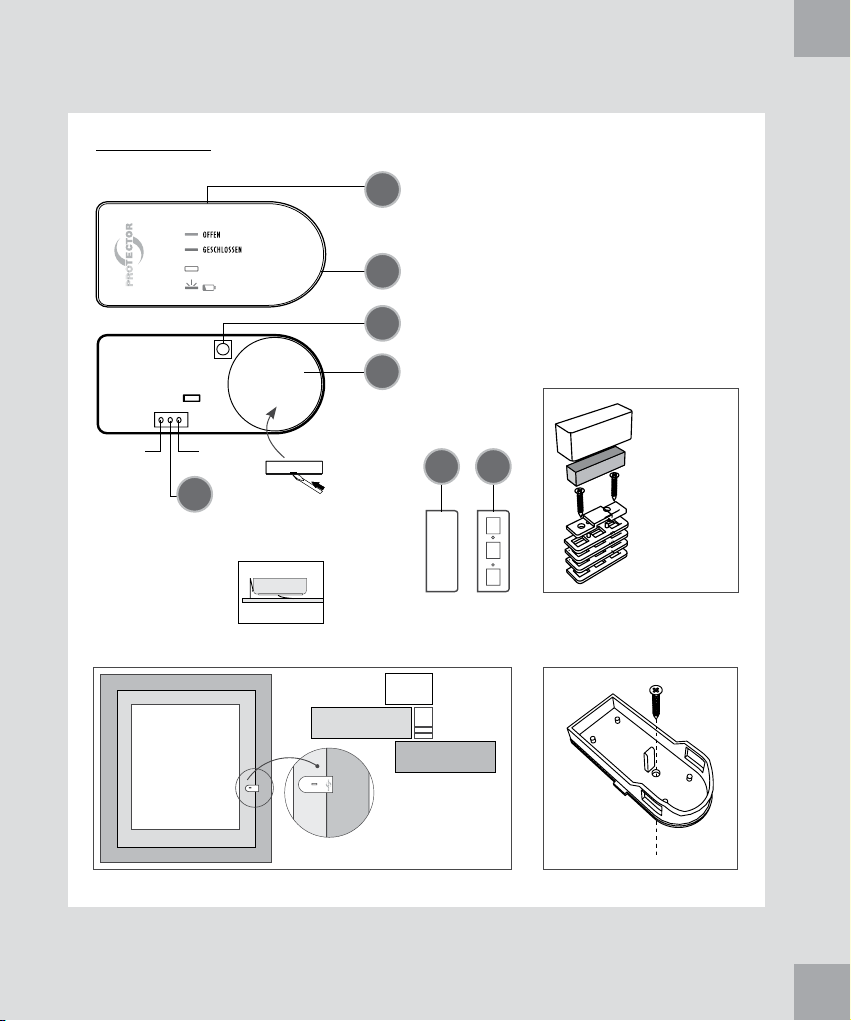

FENSTER-SENDER

DE

“UND” “ODER”

12

Gehäuse öffnen durch seitliches
Hebeln mit Schraubendreher

+

Batterie

CR 2477

Fensterflügel

9

10

11

13

Sender

Fensterrahmen

Magnet
Unterlegscheiben

(9) Fenster-Sender
(10) Status-LED Fenster-Sender
(11) Lern-Taste Fenster-Sender
(12) Auswahl Jumper “UND/ODER”
(13) Batterie CR2477
(14) Magnet
(U) Unterlegteile

U14

Gehäusedeckel

Magnet

Schrauben

Gehäuseboden

Unterlegteile
(optional)

03

DE

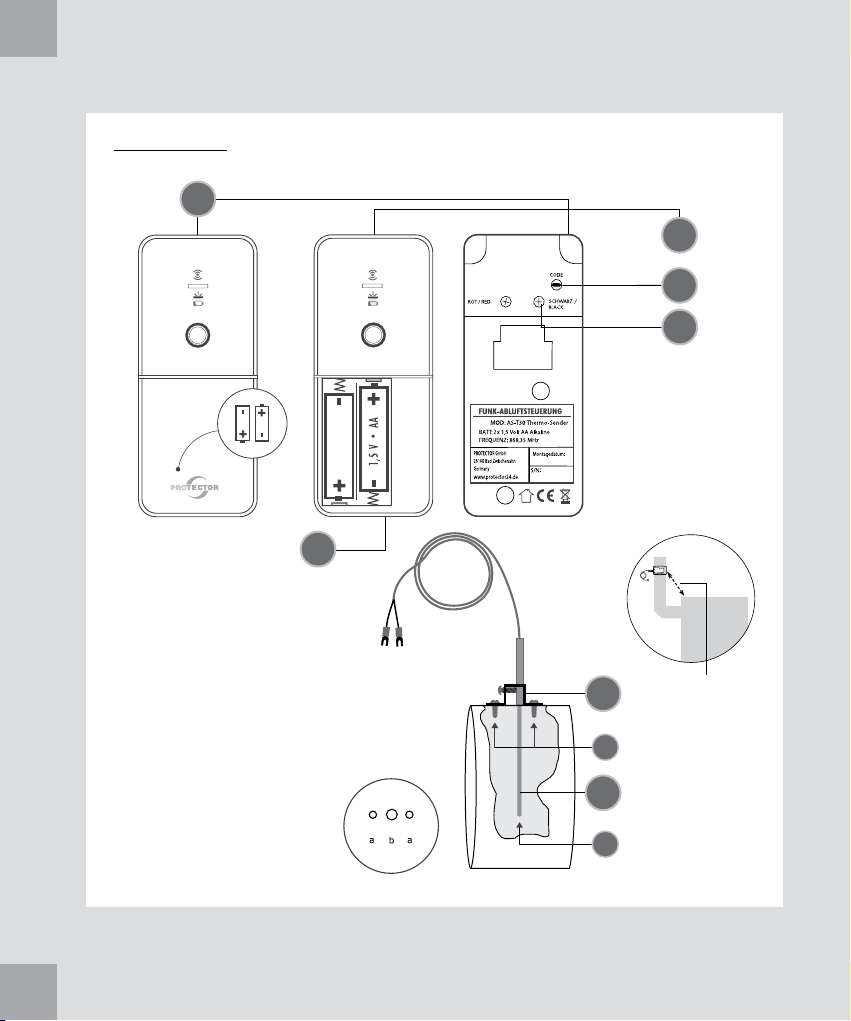

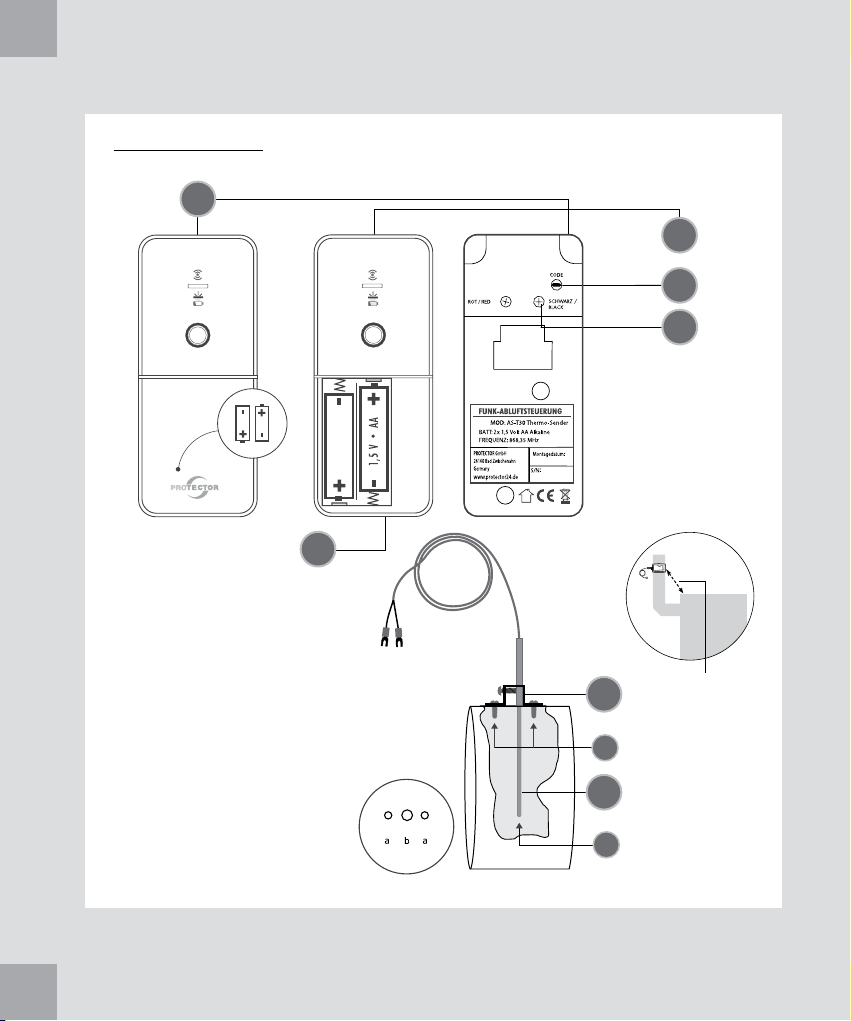

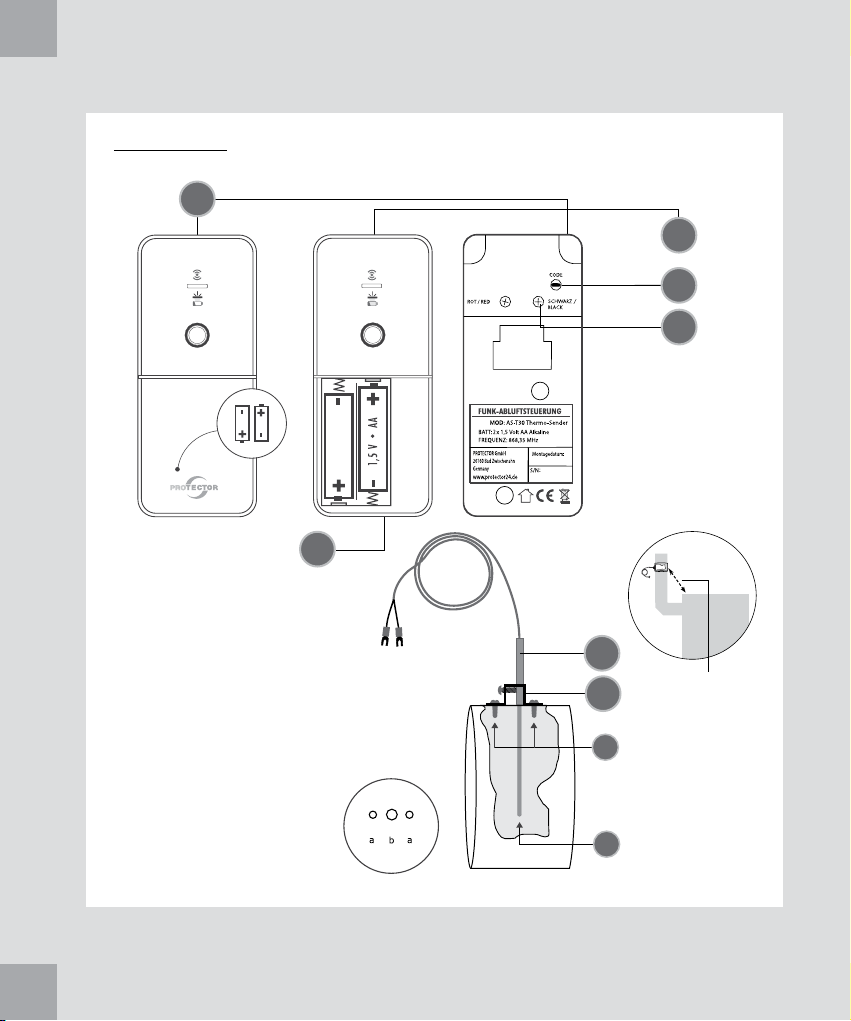

THERMO-SENDER

15

(15) Thermo-Sender
(16) Status-LED Thermo-Sender
(17) Lern-Taste Thermo-Sender
(18) Anschluss Thermo-Sender
(19) Batteriefach 2 x AA
T = Temperatursensor
B = Befestigungswinkel

(a) Bohrung für Schrauben
(b) Bohrung für Temperatursensor

19

Abgasrohr

Abstand zum Abgasstutzen

B

maximal 150 cm!

a

Der Temperatursensor muss

T

mindestens 30,0 mm in den
Abgasstrom hineinragen

b

(Bild. 3)

16

17

18

04

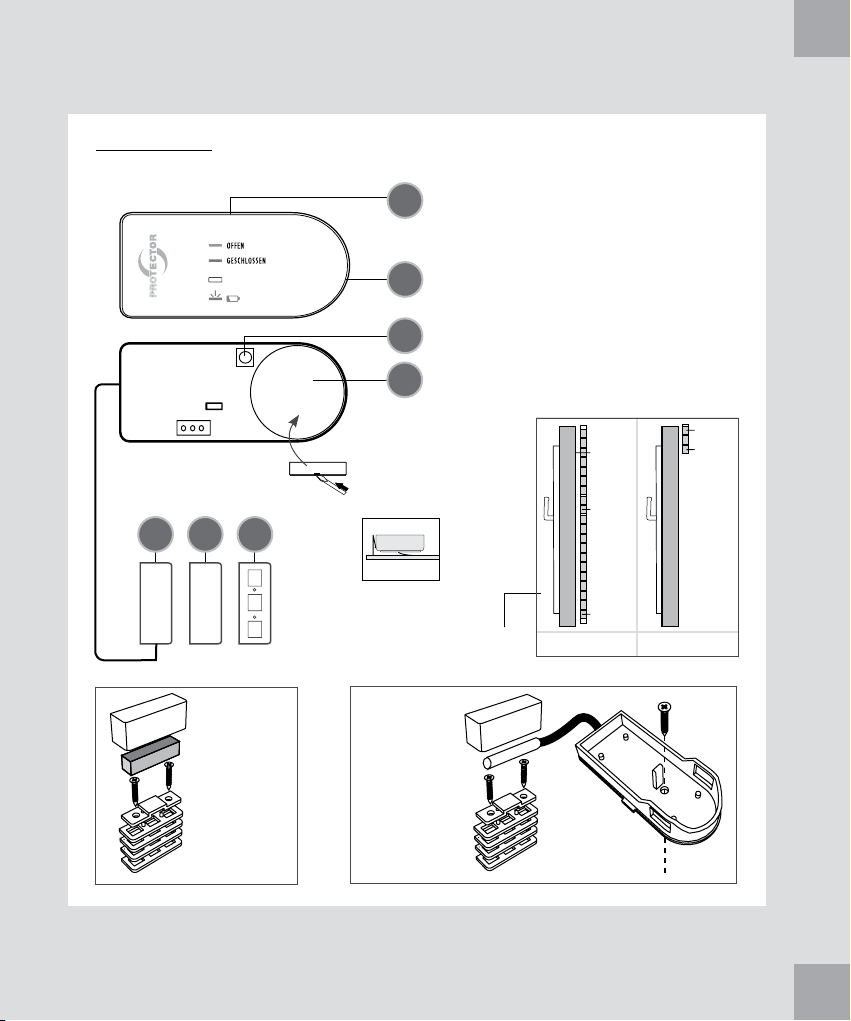

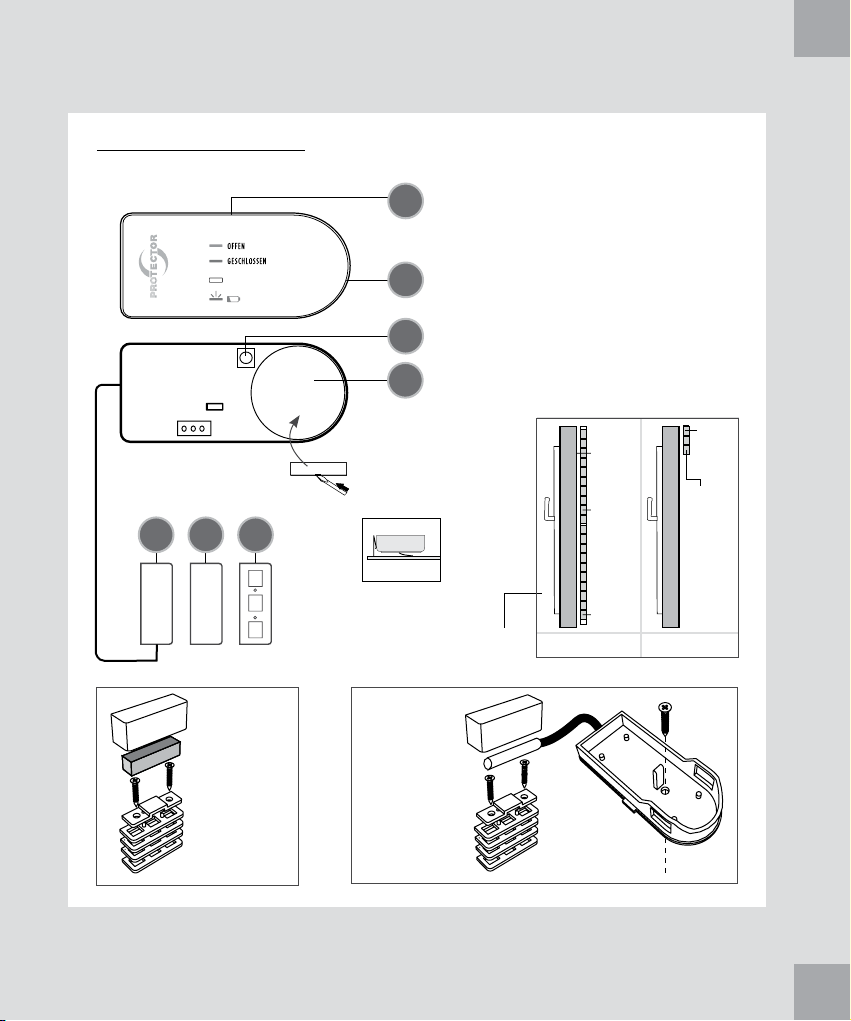

ROLLLADEN-SENDER

U2425

Gehäusedeckel

Magnet

Schrauben

Gehäuseboden

Unterlegteile
(optional)

20

21

22

23

Gehäuse öffnen durch seitliches
Hebeln mit Schraubendreher

+

Batterie

CR 2477

Gehäusedeckel

Sensor

Schrauben

Gehäuseboden

Unterlegteile

(optional)

(20) Rollladen-Sender
(21) Status-LED Rollladen-Sender
(22) Lern-Taste Rollladen-Sender
(23) Batterie CR2477
(24) Magnet
(25) Rollladen-Sensor
(U) Unterlegteile

Positionierung Rollladen-Sender (Seitenansicht)

Sender

Rollladen

Magnet

(Bild4)

Rollladen geschlossen geöffnet

Rollladen
Magnet

05DE05

FUNK-ABLUFTSTEUERUNG AS-7000

Wir danken Ihnen für den Kauf der PROTECTOR

Funk-Abluftsteuerung der AS-7000er Serie.

Die Bedienungsanleitung ist Bestandteil dieses Gerätes.
Sie enthält wichtige Hinweise für Sicherheit, Gebrauch
und Entsorgung. Machen Sie sich vor der Benutzung des
Gerätes mit allen Bedien- und Sicherheitshinweisen ver­traut. Benutzen Sie das Gerät nur wie beschrieben und
für die angegebenen Einsatzbereiche. Händigen Sie alle
Unterlagen bei Weitergabe des Gerätes an Dritte aus.

ALLGEMEINES

Die Funk-Abluftsteuerungen AS-7020/30/40 werden

in Verbindung mit Abluftsystemen, wie z. B. einer
Dunstabzugshaube, in Räumen mit handbeschickte
Feuerstätten nach DIN EN 12815, DIN EN 13229 und
DIN EN 13240 genutzt.

• DIN EN 12815:2005-09

Herde für feste Brennstoffe - Anforderungen und Prüfungen

• DIN EN 13229:2005-10

Kamineinsätze einschließlich offene Kamine für feste Brennstoffe ­Anforderungen und Prüfungen

• DIN EN 13240:2005-10

Raumheizer für feste Brennstoffe - Anforderungen und Prüfungen

Bei Inbetriebnahme eines Abluftsystems, z. B. einer

Dunstabzugshaube oder eines Abluftventilators, wird
Luft aus dem Raum nach außen transportiert, wobei ein

Unterdruck im geschlossenen Raum entstehen kann.

Bei der Verbrennung des Brennmaterials in einer of-

fenen Feuerstelle entstehen geruchslose und unsicht­bare Kohlendioxid- und Kohlenmonoxid-Gase. Diese
Gase können beim Absaugen von Luft mit Hilfe
eines Abluftsystems aus der Feuerstelle in den Raum
gelangen und zu lebensgefährlichen Vergiftungen von
Personen führen, die sich im Raum aufhalten.

Mit Hilfe der Abluftsteuerungen AS-7020/30/40 wird

sichergestellt, dass ein Abluftsystem nur dann betrieben
werden kann, wenn über ein Zuluftsystem, z. B. ein
offenes Fenster, ein ausreichender Nachschub von
Frischluft gewährleistet ist.

Die Abluftsteuerungen AS-7020/30/40 schalten das

Abluftgerät nur dann ein, wenn ein Druckausgleich
gesichert ist. Die Umsteck-Sicherung verbindet den
Stecker des Abluftgerätes fest mit dem Abluftsteuergerät
und verhindert das versehentliche Umstecken des
Abluftgerätes in eine nicht gesicherte Stromquelle.

HINWEIS

Das Einlernen der Sensoren (Fenster-Sender, Ofen­Sender und Rollladen-Sender) an die Zentraleinheit
muss vor Inbetriebnahme der Abluftsteuerung
durchgeführt bzw. überprüft werden. Wird die
Abluftsteuerung unvollständig (z.B. ohne die
passende Umstecksicherung Abb. S) montiert oder
falsch eingelernt in die Steckdose eingesteckt, wird
eine Schutzfunktion aktiviert und ein Betrieb des
Abluftsystems ist nicht möglich.

06

DE

ACHTUNG!

Der Rollladen muss beim Betrieb der Abluftein­richtung geöffnet sein oder zusätzlich mit einen
Rollladen-Sensor AS-R40 ausgestattet sein! Ist der
Rollladen geschlossen, kann keine ausreichende
Frischluftzufuhr gewährleistet werden!

MONTAGE

Empfohlen wird die Montage durch den Installateur und

Heizungsbauer oder Elektroinstallateur. Die fachgerechte
Montage gewährleistet den sicheren dauerhaften
Betrieb der Abluftsteuerung. Eine Funktionsprüfung
kann und sollte durch den Bezirksschornsteinfeger
durchgeführt werden.

Montageanleitung

AS-7000 Zentrale (Empfänger) (siehe Abb. 1)

Zur Montage des Empfängers gehen Sie bitte
wie folgt vor:

1. Den Netzstecker des Abluftgerätes in die Steckdose der
AS-7020/30/40 Zentrale einstecken.

2. Die passende Schutzkappe (Abb. S Umstecksicherung)
über den Stecker des Abluftgerätes aufsetzen und
verschrauben. Sollte sich die Umstecksicherung nicht
mit eingesetztem Stecker montieren lassen, kann es in
Ausnahmefällen erforderlich sein, die Kanten der Um­stecksicherung etwas anzupassen, oder einen anderen
Stecker durch eine Elektrofachkraft anbringen zu lassen.

3. Die AS-7020/30/40 Zentrale in die Netzsteckdose
(Stromquelle) einstecken. Nach einem internen Selbst­test leuchtet die Power LED grün und es wird mit einem
Piepton die Funktionsbereitschaft signalisiert. (Weitere

Erläuterungen zu Blink- und Tonmuster siehe Status-
und Fehlermeldungen.)

Montageanleitung Fenster-Sender

AS-F20 und Magnet (siehe Abb. 9 und 14)

Zur Montage des Fenster-Senders und des Magneten

an dem oberen Fensterrahmen sowie Fensterflügel,
müssen einige Punkte abgeklärt und eingehalten
werden. Der allseitige Abstand der beiden Gehäuseteile
muss kleiner als 6 mm sein und die Mindestöffnung
des Fensters (Tabelle 1) muss erreicht werden. Zum
Anpassen der Höhe des Magneten bitte die beigefügten
Unterlegteile (U) verwenden.

HINWEIS

Der Fenster-Sender sollte nicht direkt auf einem
Fenster-Rahmen aus Metall montiert werden, dieses
kann zu reduzierten Reichweiten führen.

VORBEREITUNG

Mindestöffnung des Fensters

Diese richtet sich nach:
a) Der Leistung des Abluftgerätes in m
b) Nach der Größe des zu öffnenden Fensters in m

3

/h

2

c) Nach der Größe des Öffnungsspalts am Fenster
in cm (siehe Tabelle 1)

07

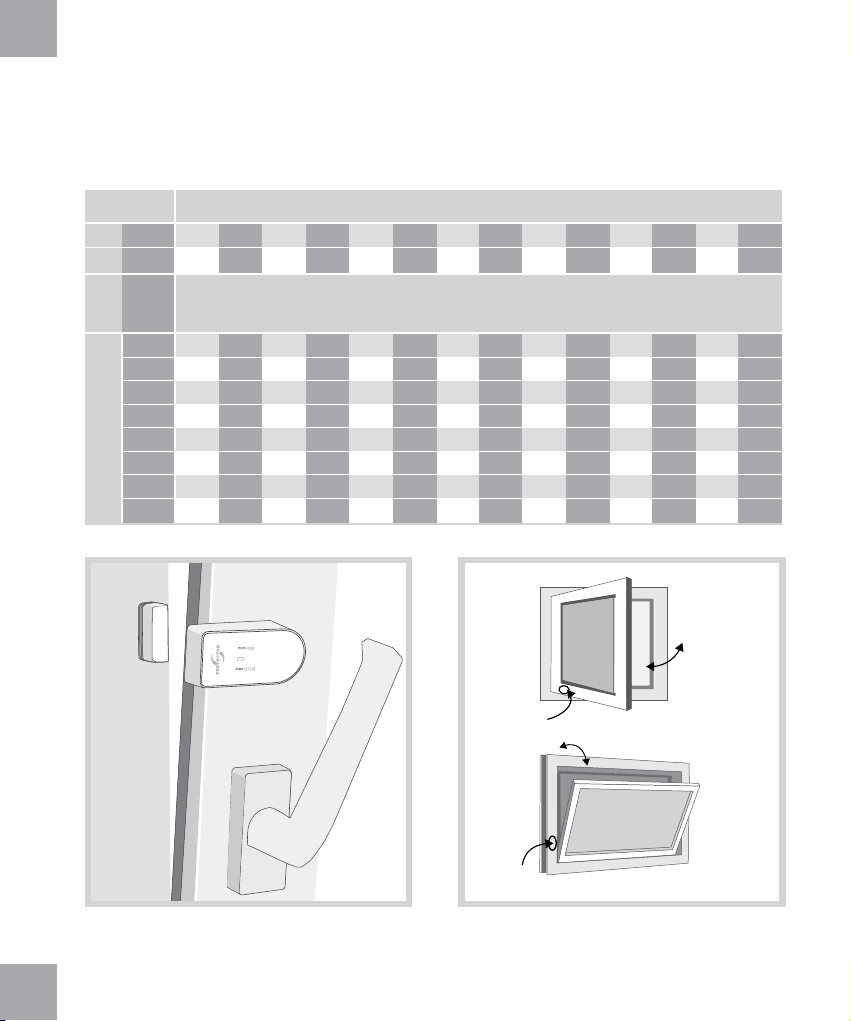

Berechnungstabelle zur Bestimmung der Mindestspaltöffnung Ihres Fensters

(Tabelle 1)

0,5

5000

2

0,6

6000

0,7

7000

0,8

8000

0,9

9000

1

10000

Fensterfläche in m

cm

2

m

2

0,2

2000

0,3

3000

0,4

4000

Maximal Zulässige Abluftleistung in m3/h

493

466

437

406

373

337

297

252

199

5 cm

600

567

532

495

456

413

365

246
294
342
389
437
485
532

311
369
427
486
544
603
661

432
500
567
635
702
770

488
563
639
714
790
865

538
621
704
786
869
951

585
674
763
852
942

1031

628
723
819

914
1009
1105

668
770
871

972
1073
1174

707
813

920
1027
1133
1240

Spalt-Öffnungsmaß

6 cm

7 cm

8 cm

9 cm

10 cm

11 cm

12 cm

1,1

11000

519
631
743
855

967
1079
1191
1302

1,2

12000

544
661
778

895
1012
1128
1245
1362

1,3

13000

568
690
811

933
1055
1176
1298
1419

1,4

14000

591
717
843

970
1096
1222
1348
1475

1,5

15000

613
744

874
1005
1136
1266
1397
1528

MAGNET

SENDER

(Bild 1) (Bild 2)

SCHWENK­POSITION

SENSOR

KIPP-POSITION

FENSTERFLÜGEL

FENSTERRAHMEN

SENSOR

06DE08

DE

In den meisten Küchen sind rechteckige Kipp-Schwenk

fenster eingebaut. Sollte es sich bei dem Fenster um
ein z.B. rundes Format handeln, fragen Sie bitte den
Installateur und Heizungsbauer oder Elektroinstalla­teur nach der Berechnung der Mindestöffnung.
Die erforderliche Mindestöffnung des rechteckigen
Fensters ist als Beispiel in der Tabelle für Kipp­Schwenkstellung ersichtlich.

1. Ermitteln Sie die Abluftleistung Ihres Abluftgerätes in

3

m

/h. Sie finden die Abluftleistung auf dem Typenschild
oder in der Betriebsanleitung Ihres Abluftgerätes (z. B.
Dunstabzugshaube).

2. Messen Sie die innere Breite und Höhe des Fensters
und errechnen Sie die Fenstergröße in m

(Breite x Höhe = m

2

);

z. B. (0,8 m x 1,0 m = 0,8m

2

.

2

) = Fenstergröße

3. Bestimmen Sie anhand der Tabelle aus der Abluft­leistung und der Fenstergröße das Spalt-Öffnungsmaß
(Mindestspaltöffnung Ihres Fensters).

4. Messen Sie in der Kippstellung die obere innere Fenster­Spaltgröße in cm. Die Spaltgröße Ihres Fensters darf
das ermittelte Spalt-Öffnungsmaß nicht unterschreiten!
Eine größere Spalt- oder Fensteröffnung ist von Vorteil.

5. Unterschreitet die Spaltgröße des Fensters den zuläs­sigen Wert für das Spalt-Öffnungsmaß entsprechend
der Tabelle, so kann das Fenster eventuell nur in
der Schwenkposition das erforderliche Öffnungsmaß
erreichen. Auch in der Schwenkposition muss eine

Mindestspaltgröße erreicht werden. Der Fenster-Sender
muss so angebracht sein, dass die Mindestspaltgröße
gesichert ist. Wir empfehlen, die Mindestspaltgröße mit
Hilfe eines Abstandhalters zu fixieren.

Montage Fenster-Sender

AS-F20 (Bild 1)

HINWEIS

Fenster-Sender und Magnet zur ersten Inbetrieb­nahme mit doppelseitigem Klebeband am Fenster
und am Rahmen befestigen. Nach Abschluss der
Funktionsprüfung kann der Fenster-Sender und der
Magnet verschraubt werden.

In diesem Abschnitt wird die Montage des Fenster-

Senders für ein Kipp- und Schwenkfenster beschrieben.

a) Montage für Kipp-Stellung

Der Fenster-Sender und der Magnet müssen wie in
(Bild 2) KIPP-POSITION angebracht werden. Der
Fenster-Sender muss im Bereich des Scharniers für die
Kipp-Position angebracht werden. Der Befestigungspunkt
muss so gewählt werden, dass ein Signal “Fenster
geöffnet” erst dann gegeben wird, wenn das laut
Tabelle notwendige Spaltöffnungsmaß erreicht ist.

b) Montage für Schwenk-Stellung

Der Fenster-Sender und der Magnet müssen wie in
(Bild 2) SCHWENK-POSITION angebracht werden. Der
Fenster-Sender muss im Bereich des Scharniers für die
Schwenk-Position angebracht werden. Der Befestigungs­punkt muss so gewählt werden, dass ein Signal

09

DE

“Fenster geöffnet” erst dann gegeben wird, wenn das
laut Tabelle notwendige Spaltöffnungsmaß erreicht ist.

Gehen Sie bei der Montage des Fenster-Senders,

wie folgt vor:

1. Gehäuseunterteil des Fenster-Senders an der vorge­sehenen Stelle mit dem beigelegten doppelseitigen
Klebepad montieren!

Alternativ befindet sich ein vorbereitetes Loch im

Gehäuseunterteil, durch welches der Fenster-Sender
am Fensterrahmen festgeschraubt werden kann.
Entfernen Sie dazu vorsichtig die Platine vom Ge­häuseunterteil und schrauben das Gehäuse mit der
beigefügten Schraube fest. Setzen Sie danach die
Platine wieder zurück.

2. Batterie (1x Größe CR2477) polrichtig in den Sender
einlegen und arretieren.

HINWEIS

Achten Sie darauf, die Batterie des Fenster-Senders
auf die Metalllasche zu legen und nicht darunter!

3. Gehäuseoberteil auf das Gehäuseunterteil aufdrücken.

Montage Magnet

Den Magneten gemäß (Bild 1) befestigen. Öffnen und
schließen Sie das Fenster nach der Montage einmal.
Der Sender sollte jetzt mindestens einmal pro Betäti­gung aufblinken. Gehen Sie bei der Montage des
Magneten, wie folgt vor:

1. Magnet-Gehäuse-Unterteil an der vorgesehenen Stelle
mit dem beigelegten doppelseitigen Klebepad fixieren.

2. Magnet einlegen und die Funktion des Fenster­Senders überprüfen.

ACHTUNG!

Der Abstand zwischen Fenster-Sender und dem
Magneten darf 6 mm nicht überschreiten!

3. Öffnen Sie das Fenster wieder. Die grüne LED (OFFEN) soll­te kurz aufleuchten, wenn der Sensor korrekt installiert ist.

4. Schließen Sie jetzt das Fenster. Die rote LED
(GESCHLOSSEN) leuchtet kurz auf.

5. Nachdem alle Funktionen erfolgreich getestet wurden,
müssen Sender und Empfänger am Fenster/ Fenster­rahmen verschraubt werden. Dazu befindet sich ein
vorbereitetes Loch im Gehäuse-Unterteil des Fenster­Senders sowie im Magnet-Gehäuse-Unterteil. Fenster­Sender und Magnet können dadurch am Fenster/
Fensterrahmen festgeschraubt werden. Hierdurch wird
ein ungewolltes herunterfallen von Fenster-Sender und
Magnet verhindert!

6. Legen Sie den Magneten wieder ein und verschließen
Sie das Magnet Gehäuse mit dem Deckel.

Montagepunkte:

• Es muss gewährleistet sein, dass bei geschlossenem

Fenster der Spalt zwischen Magnet und Kontakt kleiner
als 6 mm ist.

10

DE

• Der Kontakt ist am oberen oder seitlichen Fensterrahmen

und Flügel so zu montieren, dass bei geschlossenem
Fenster der Abstand der beiden Gehäuseteile kleiner

als 6 mm ist! Zum Anpassen hierzu die beigefügten

Unterlegteile (U) verwenden.

• Wir empfehlen, bis zur endgültigen Befestigung den

Kontakt und den Magnet mit doppelseitigem Klebeband
zu fixieren und erst zum Schluss alles zu verschrauben.

Funktionsprüfung der Fensterkipp- oder

Schwenkposition

• Das Fenster langsam in die Kippstellung oder Schwenk-
stellung bringen, LED GRÜN am Fenster-Sender (OFFEN)
leuchtet noch vor der maximalen Kipp- oder Schwenk­stellung kurz auf.

• Fenster schließen, LED ROT (GESCHLOSSEN) leuchtet

kurz auf.

• Kontrollieren Sie zum Abschluss noch einmal die

Spaltöffnungen mit dem laut Tabelle 1 festgestellten
Minimalwert.

Montage Rollladen-Sender

AS-R40 (Abb. 20 und 25)

Funktionsprüfung kann der Rollladen-Sender und
der Magnet verschraubt werden.

Montage Rollladen-Sender

Der Rollladen-Sender und der Magnet müssen wie in
(Bild 4) angebracht werden. Der Rollladen-Sender
muss im Bereich der geöffneten Rolllade auf der
Innenseite des Fensters angebracht werden. Alternativ
kann der Sender auch zwischen Fenster und Rollladen
angebracht werden, hierdurch wird aber das Funksignal
abgeschwächt. Der Befestigungspunkt muss so gewählt
werden, dass ein Signal “Rolllade geöffnet” erst dann
gegeben wird, wenn die Rolllade komplett geöffnet ist.

Gehen Sie bei der Montage des Rollladen-Senders,
wie folgt vor:

1. Gehäuseunterteil des Rollladen-Senders an der vorgese­henen Stelle mit dem beigelegten doppelseitigen
Klebepad montieren.

Alternativ befindet sich ein vorbereitetes Loch im Gehäu­seunterteil, durch welches der Rollladen-Sender am Fen­sterrahmen festgeschraubt werden kann. Entfernen Sie
dazu vorsichtig die Platine vom Gehäuseunterteil und
schrauben das Gehäuse mit der beigefügten Schraube
fest. Setzen Sie danach die Platine wieder zurück.

HINWEIS

Rollladen-Sender und Magnet zur ersten Inbetrieb­nahme mit doppelseitigem Klebeband am Fenster
und am Rahmen befestigen. Nach Abschluss der

2. Batterie (1x Größe CR2477) polrichtig in den Sender
einlegen und arretieren.

11

DE

HINWEIS

Achten Sie darauf, die Batterie des Rollladen­Senders auf die Metalllasche zu legen und
nicht darunter!

3. Gehäuseoberteil auf das Gehäuseunterteil aufdrücken.

Montage Magnet

Den Magneten gemäß (Bild 4) befestigen. Öffnen

und schließen Sie die Rolllade nach der Montage
einmal. Der Sender sollte jetzt mindestens einmal
pro Betätigung aufblinken. Gehen Sie bei der Montage
des Magneten, wie folgt vor:

4. Magnet-Gehäuse-Unterteil und Sensor-Gehäuse-Unter­teil an der vorgesehenen Stelle mit dem beigelegten
doppelseitigen Klebepad fixieren.

Alternativ befindet sich ein vorbereitetes Loch in den

Gehäuseunterteilen, durch welches der Magnet und
der Sensor am Fensterrahmen festgeschraubt
werden können.

5. Bohren Sie ein 5 mm Loch durch den Fensterrahmen
und führen Sie das Sensorkabel nach draußen an die
vorgesehene Stelle ins Gehäuseunterteil.

6. Magnet und Sensor einlegen und die Funktion des
Rollladen-Senders überprüfen.

ACHTUNG!

Der Abstand zwischen Rollladen-Sensor und dem
Magneten darf 6 mm nicht überschreiten!

7. Öffnen Sie die Rolllade wieder. Die grüne LED
(OFFEN) sollte kurz aufleuchten, wenn der Sensor
korrekt installiert ist.

8. Schließen Sie jetzt die Rolllade. Die rote LED
(GESCHLOSSEN) leuchtet kurz auf.

9. Nachdem alle Funktionen erfolgreich getestet wurden,
müssen Sender, Sensor und Magnet am Fenster/
Fensterahmen verschraubt werden. Dazu befindet
sich ein vorbereitetes Loch im Gehäuse-Unterteil des
Rollladen-Senders sowie im Magnet- und Sensor­Gehäuse-Unterteil. Rollladen-Sender, Magnet und
Sensor können dadurch am Fenster/ Fensterrahmen
festgeschraubt werden. Hierdurch wird ein ungewolltes
herunterfallen im Betrieb verhindert!

10. Verschließen Sie die des Senders, des Magneten und
des Sensors mit dem passenden Deckel.

Montagepunkte:

• Es muss gewährleistet sein, dass bei geöffneter Roll-
lade der Spalt zwischen Magnet und Sensor kleiner
als 6 mm ist.

• Der Kontakt ist am oberen oder seitlichen Fensterrahmen

und Flügel so zu montieren, dass bei geschlossenem
Fenster der Abstand der beiden Gehäuseteile kleiner
als 6 mm ist! Zum Anpassen hierzu die beigefügten
Unterlegteile (U) verwenden.

12

DE

• Wir empfehlen, bis zur endgültigen Befestigung den

Kontakt und den Magnet mit doppelseitigem Klebeband
zu fixieren und erst zum Schluss alles zu verschrauben.

Funktionsprüfung des Rollladen-Senders

• Die Rolllade langsam in die Offenstellung bringen, LED

GRÜN am Rollladen-Sender (OFFEN) leuchtet noch vor
der Offenstellung kurz auf.

• Rollladen schließen, LED ROT (GESCHLOSSEN)
leuchtet kurz auf.

Montageanleitung Ofen-Sender

AS-T30 (Abb. 15 und T)

HINWEIS

Um Verbrennungen an Ihrer Haut zu vermeiden,
sollte der Ofen aus und abgekühlt sein.

Der Abstand des Installationspunktes der Tem-

peraturmesseinrichtung darf zum Abgasstutzen
der raumluftabhängigen Feuerstätte im Verbindungs­stück max. 1,5 m betragen. Der Temperaturfühler
muss mindestens 30 mm, maximal 100 mm in
den Abgasstrom hineinragen, wobei eine homo­gene Umströmung des Temperaturfühlers durch
die Kernströmung des Abgases gewährleistet sein
muss. Regelmäßige Prüfung und ggf. Reinigung
sind durchzuführen.

Der Thermosensor (Bild 3) wird durch ein Loch in das

Abgasrohr geführt und mittels beigelegten Haltebügels
mit dem Ofenrohr verschraubt. Der Ofen-Sender sollte
nicht durch eine Verkleidung verdeckt werden, da hier­durch die Funksignale beeinträchtigt und die Reichweite
verkürzt werden könnte.

1. Bohren Sie an geeigneter Stelle ein 4 mm Loch für den
Thermosensor in das Abgasrohr. Achten Sie darauf, dass
das Loch so positioniert ist, dass der Thermosensor nach
erfolgter Montage möglichst nicht zu sehen ist.

2. Schieben Sie den Haltebügel über den Thermosensor,
ziehen Sie die Schraube zur Fixierung des Thermo­sensors noch nicht an.

3. Stecken Sie den Thermosensor in das dafür gebohrte
Loch im Abgasrohr und führen Sie diesen bis zu
Anschlag rein.

4. Verschieben Sie den Befestigungsbügel auf dem
Thermosensor bis er auf dem Abgasrohr aufliegt und
markieren Sie dann die beiden Befestigungslöcher des
Haltebügels mit einem geeigneten Stift. Ziehen Sie
danach den Thermosensor und den Haltebügel wieder
aus dem Abgasrohr heraus.

5. Bohren Sie an den zwei zuvor markierten Stellen 2 mm
Löcher zur Befestigung am Abgasrohr.

13

DE

HINWEIS

Bei einem doppelwandigen Abgasrohr bohren Sie
die Befestigungslöcher vorsichtig nur durch das
äußere Rohr.

6. Befestigen Sie den Haltebügel am Abgasrohr indem Sie
ihn mit den zwei mitgelieferten Blechschrauben und den
beiden soeben gebohrten Löcher verschrauben.

7. Führen Sie jetzt den Thermosensor durch den
Haltebügel bis zum Anschlag und fixieren Sie ihn am
Haltebügel mit der seitlichen Schraube. Ziehen Sie nicht
zu fest an, um den Thermosensor nicht zu beschädigen.

8. Verlegen Sie die Leitung bis zum Ofen-Sender.

9. Schließen Sie die Leitung des Thermosensors an den
Ofen-Sender an, die rot markierte Leitung an die

Schraube Rot/ Red, die schwarz markierte Leitung an

die Schraube Schwarz/ Black.

10. Auf der Rückseite des Ofen-Senders befindet sich eine
Wandhalterung. Diese kann nach unten geschoben und
aus dem Ofen-Sender entnommen werden.

11. Entfernen Sie den Deckel des Ofen-Senders und legen
Sie die Batterien 3x AA polrichtig laut Beschriftung ein.
Anschließend können Sie den Deckel wieder
drauf schieben.

12. Suchen Sie sich eine geeignete Stelle zur Montage des
Ofen-Senders und verschrauben Sie die Wandhalterung
des Senders an dem Montageort. Der Ofen-Sender
sollte ein Mindestabstand zum Abgasrohr von 50 cm
haben, damit der Ofen-Sender nicht durch Hitze zerstört
werden kann. Des Weiteren sollte der Ofen-Sender nicht
hinter einer Verkleidung montiert werden, hierdurch
kann die Reichweite eingeschränkt werden.

INBETRIEBNAHME

Codierung

Die Abluftsteuerung ist werkseitig codiert und muss bei
der ersten Inbetriebnahme nicht zwangsläufig angelernt
werden. Sollten Störungen und/ oder Fehlfunktionen
auftreten, sollten Sie die nachfolgenden Schritte zur
Codierung durchführen. Hierbei wird die Struktur der
Abluftsteuerung neu angelegt.

Kurzanleitung

Werkseinstellungen:

Reset-Taste drücken und halten (Abb.7)
nach ca. 1 Sek. ertönt 1x Beep und 4 grüne

LED blinken

nach weiteren 7 Sek. ertönt 3x Beep - Pause -

3x Beep, Power LED wird stetig grün

Reset/Lern-Taste auslassen, Gerät ist

im Grundzustand

14

DE

Sensoren einlernen:

(Alle einzulernenden Sensoren betriebsbereit)

Kurz Reset-Taste an Zentrale drücken (Abb. 7)
nach ca. 1 Sek. ertönt 1x Beep und

4 grüne LED blinken

Nun wird am Sensor 1 die Lern-Taste kurz gedrückt
Nach ca. 10 Sek. LED leuchtet konstant, je nach

Sensor Art (Fenster, Rollladen- Ofenkontakt) und
bei ersten Sensor 1 x Beep und bei n Sensoren
n x Beep

Nach dem Beep Ton, nächste Sensor Set Taste

innerhalb 50 Sek. drücken

Nach dem letzten Sensor 50 Sek. warten,

Zentrale geht in den Grundstatus und zeigt
den jeweiligen Zustand der Sensoren an,
Zentrale ist betriebsbereit

Logische Verknüpfung:

Fenster geschlossen
Fenster offen
Ofen an

Ofen LED rot

Ofen aus
Rollladen geschlossen
Rollladen offen

Fenster LED rot

Fenster LED grün

Ofen LED grün

Rollladen LED rot

Rollladen LED grün

Relais schalten nur wenn:

Nur mit Fensterkontakt:

Fenster offen

Mit Fenster und Ofenkontakt:

Ofen aus
Ofen an und Fenster offen

Mit Fenster und Rollladen und Ofenkontakt:

Ofen aus
Ofen an, Fenster und Rollladen offen

Werkseinstellungen der Zentrale

Zum Löschen aller eingelernten Sender muss die Reset/
Lern-Taste (Abb. 7) gedrückt werden und 10s gedrückt
bleiben. Die Set-Routine wird mit einem einfachen
(1 x Beep) akustischem Signal angezeigt und funktioniert
ordnungsgemäß wenn alle LED’s grün blinken.

Falls nur die Power-LED grün blinkt muss im jeden Fall

der Table gelöscht werden, welches durch weiteres
Gedrückthalten der Reset-Taste initiiert wird. Die
Zentrale antwortet mit 2 akustischen Signalen, einer
Pause und wieder 2 akustischen Signalen und dem
Rücksetzen der Power-LED in Grün stetig.

Nach dieser Signalisierung, die Reset-Taste wieder

loslassen. Der Sensortable sowie der dazugehörige
Flashspeicher im Gerät sind nun gelöscht. Angezeigt wird
dieses durch dauerhaftes Leuchten der POWER-LED. An
den zugehörigen Sensor-LED`s sollte keines aufleuchten.

Codierung

Zum Einlernen der jeweiligen Sensoren werden die
Schritte wie folgt benötigt:

Das Pairing kann nun über kurzes Drücken der Reset/

Lern-Taste initiiert werden. Dies wird über ein kurzes
akustisches Signal und einem Blinken aller LED`s in
Grün angezeigt. Wenn nach 7 Sekunden die Prozedur
nicht unterbrochen wurde, kann das Einlernen beginnen.
(Falls dies dennoch auftreten sollte, Taste erst wieder

15

DE

drücken, wenn die Routine wieder in Grundzustand ging).
Nun werden die Sender einzeln gepaired.

Hier wird die Set-Taste des jeweiligen Sensors betätigt,

dass vom Sensor mit rot-grünem Blinken retourniert
wird. (Das gleiche LED-Signal wird auch für das Ab­laufen der SET Routine angezeigt)

In ca. 10 Sekunden wird dann von der Zentrale an

den LED`s angezeigt, welche Sensorart eingelernt
wurde und gemäß der Anzahl der Sensoren die schon
eingelernt wurden ertönt noch einmal ein oder mehrere
akustische Signale.

Vorsicht: Eine Verundung der Sensoren wird erzeugt,

indem ein Sensor mit dem UND-Jumper versehen wird
und der darauffolgende muss ein ODER-Sensor sein.
Ein Abschließen des Pairingvorganges mit einem UND
oder ein darauffolgender Ofensensor erzeugt einen
ERROR (dreimal kurz dreimal lang dreimal kurz) und
retourniert die Zentrale in einen Factory Reset.

Wenn dies geschehen ist, kann ein weiterer Sensor

eingelernt oder gewartet werden, bis die Set-Routine
ca. nach 50 Sekunden abläuft. Dies wird durch
2 aufeinander folgende akustische Triple-Signale und
das Verändern der POWER-LED in stetiges grün und der
korrespondierenden Sensor-LED in den jeweiligen
Status angezeigt. Nun sollte das Abluftsystem
funktionstüchtig sein.

Im Betrieb des Systems ist zu beachten, dass die

Fenster- und Rollladensensoren den Status übergeben

haben wenn sie nach ca. 5 Sekunden zweimal grün
blinken. Wenn der jeweilige Sensor zweimal rot blinkt
wurde der Status nicht hinreichend übertragen und es
wird wiederum zyklisch alle 50 Sekunden gesendet,
bis der Status übernommen wurde, dass wie vorher
beschrieben bestätigt wird.

Beim Ofensensor wird der Status alle 180 Sekunden

abgefragt. Sollte sich der Status des Ofensensors ändern
wird er gemäß der Routine die vorher beschrieben wurde
an der Zentrale upgedatet.

Die Zentrale entscheidet über die Freigabe der Relais,

welche Sensoren eingelernt wurden und in welchem
Zustand sie sind.

Funktionsprüfung der Anlage

(Beispiel AS-7020/30/40 und AS-F20 Fenster-Sender)

• Abluftgerät einschalten und Fenster öffnen. Am Sen-
der blinkt die grüne Leuchtdiode kurz auf und am
Empfänger leuchtet jetzt die grüne Leuchtdiode
permanent. Das Abluftgerät wird eingeschaltet.

• Fenster schließen, Abluftgerät schaltet ab. Am Sender

blinkt die rote Leuchtdiode kurz auf und am Empfänger
leuchtet die rote Leuchtdiode permanent. Das Abluft­gerät wird ausgeschaltet.

• Ihre Anlage ist nach dieser Funktionsprüfung betriebs-
bereit. Wiederholen Sie zu Ihrer Sicherheit diese
Funktionsprüfung in regelmäßigen Abständen.

16

DE

Status und Fehlermeldungen Varianten AS-7020 / AS-7030 / AS-7040

Status

AS-7020

Fenster

offen

Fenster

geschlossen

Alle

Batterie

Warnung

Batterie

leer

AS-7030

Fenster

offen

Fenster

geschlossen

Ofen-Sender

x

Nicht vorhanden

x

Nicht vorhanden

x

Nicht vorhanden

x

Nicht vorhanden

x

Nicht vorhanden

–

–

Fenster-Sender

1x langsam GN blinken

Nach korrekter

Rückmeldung

2x schnell blinken

1x langsam RT blinken

Nach korrekter

Rückmeldung

2x schnell blinken

3x schnell blinken,

neuer Kommuni­kationsversuch.

Zentrale nicht erreicht,

beendet nach

3 Versuchen den

Verbindungsaufbau

–

–

1x langsam GN blinken

Nach korrekter

Rückmeldung

2x schnell blinken

1x langsam RT blinken

Nach korrekter

Rückmeldung

2x schnell blinken

Rollladen-Sender

x

Nicht vorhanden

x

Nicht vorhanden

x

Nicht vorhanden

x

Nicht vorhanden

x

Nicht vorhanden

x

Nicht vorhanden

x

Nicht vorhanden

Zentrale (Akustisch)

wenn Ofen an

–

1x Beep

–

–

–

–

–

1x Beep

Zentrale (LED)

LED Fenster stetig GN

LED Fenster stetig RT

–

Bei Fenster offen stetig
GN mit blinkendem RT.
Bei Fenster geschlossen

blinkendes RT.

LED Power blinkt RT.

Blinkende Status LED

Fenster RT

LED Fenster stetig GN

LED Fenster stetig RT

Zentrale (Relais)

Stromkreis

geschlossen

Stromkreis

unterbrochen

–

Relais gemäß des

Zustandes

(siehe Fenster

offen/zu)

Stromkreis

unterbrochen

Stromkreis

geschlossen

Stromkreis

unterbrochen, wenn

Ofen an

17

DE

Status

Ofen aus

Ofen an

Batterie

Warnung

Batterie leer

AS-7040

Fenster

offen

Fenster

geschlossen

1x langsam GN blinken

2x schnell blinken

(3 Min. Abtastintervall)

1x langsam RT blinken

2x schnell blinken

(3 Min. Abtastintervall)

Alle

Ofen-Sender

Nach korrekter

Rückmeldung

Nach korrekter

Rückmeldung

–

–

–

–

–

Fenster-Sender

–

–

3x schnell blinken,

neuer Kommunikations-

versuch.

Zentrale nicht erreicht,

beendet nach

3 Versuchen den

Verbindungsaufbau

–

–

1x langsam GN blinken

Nach korrekter

Rückmeldung

2x schnell blinken

1x langsam RT blinken

Nach korrekter

Rückmeldung

2x schnell blinken

Rollladen-Sender

x

Nicht vorhanden

x

Nicht vorhanden

x

Nicht vorhanden

x

Nicht vorhanden

x

Nicht vorhanden

–

–

Zentrale (Akustisch)

–

1x Beep

wenn Fenster zu

–

–

–

–

1x Beep

wenn Ofen an

Zentrale (LED)

LED Ofen stetig GN

LED Ofen stetig RT

–

Bei Ofen/Fenster an/

offen stetig GN mit

blinkendem RT.

Bei Ofen/Fenster aus/

geschlossen

blinkendes RT.

LED Power blinkt RT.

Blinkende Status LED

Ofen/Fenster RT

LED Fenster stetig GN

LED Fenster stetig RT

Zentrale (Relais)

Stromkreis

geschlossen

Stromkreis

unterbrochen, wenn

Fenster zu

–

Relais gemäß des

Zustandes (siehe

Fenster offen/zu)

Stromkreis

unterbrochen

Stromkreis

geschlossen

Stromkreis

unterbrochen, wenn

Ofen an und

Rollladen zu

18

DE

Status

Ofen aus

Ofen an

Rollladen

offen

Rollladen

geschlossen

Batterie

Warnung

Batterie leer

1x langsam GN blinken

2x schnell blinken

(3 Min. Abtastintervall)

1x langsam RT blinken

2x schnell blinken

(3 Min. Abtastintervall)

Alle

Ofen-Sender

Nach korrekter

Rückmeldung

Nach korrekter

Rückmeldung

–

–

–

–

–

Fenster-Sender

–

–

–

–

3x schnell blinken,

neuer Kommunikations-

versuch.

Zentrale nicht erreicht,

beendet nach

3 Versuchen den

Verbindungsaufbau

–

–

Rollladen-Sender

–

–

1x langsam GN blinken

Nach korrekter

Rückmeldung

2x schnell blinken

1x langsam RT blinken

Nach korrekter

Rückmeldung

2x schnell blinken

–

–

–

Zentrale (Akustisch)

–

1x Beep

wenn Fenster zu

–

1x Beep

wenn Rollladen zu

–

–

–

Zentrale (LED)

LED Ofen stetig GN

LED Ofen stetig RT

LED Rollladen stetig GN

LED Rollladen stetig RT

–

Bei Ofen an/Fenster

offen/ Rollladen

offen stetig GN mit

blinkendem RT.

Ansonsten blinkendes RT.

LED POWER blinkt RT

Blinkendes Status LED

Ofen/ Fenster/

Rollladen RT

Zentrale (Relais)

Stromkreis

geschlossen

Stromkreis

unterbrochen, wenn

Fenster und

Rollladen zu

Stromkreis

geschlossen

Stromkreis

unterbrochen, wenn

Ofen an

–

Relais gemäß des
Zustandes (siehe

Fenster offen/zu)

Stromkreis

unterbrochen

19

DE

Hinweise

Unter Einwirkung von starken elektrischen, mag­netischen oder hochfrequenten Feldern (Entladungen,
Mobiltelefonen, Funkanlagen, Handys, Mikrowellen)
kann es zu Funktionsbeeinträchtigungen der Geräte
(des Gerätes) kommen.

CE Konformität

Wir bestätigen die Konformität der Geräte nach der
europäischen Richtlinie 2014/30/EU EMV-RL zur
elektromagnetischen Verträglichkeit sowie zu der
Niederspannungsrichtlinie-RL 2014/35/EU.

Technische Daten

Netzspannung (Zentrale): 230 V ~ , 50/60 Hz, ca.
2 W Schaltleistung: 1800 W, 8A, bei cos Phi=1
Funk-Reichweite: bis 50 m
Funk-Frequenz: 868,350 MHz
Schutzklasse: IP 20, nur für trockene Räume
Batterien:
(Fenster-Sender AS-F20): 1 x Größe CR2477 Batterien
(Rolladen-Sensor AS-R40): 1 x Größe CR2477
Batterien (Ofen-Sender AS-T30):

2 x Größe AA/Mignon/LR6 Alkaline

2 JAHRE BESCHRÄNKTE GARANTIE

Es wird für die Dauer von 2 Jahren ab Kaufdatum
gewährleistet, dass dieses Produkt frei von Defekten in
den Materialien und in der Ausführung ist. Dies trifft nur
zu, wenn das Gerät in üblicher Weise benutzt wird und
regelmäßig instandgehalten wird. Die Verpflichtungen
dieser Garantie werden auf die Reparatur oder den

Wiedereinbau irgendeines Teils des Gerätes begrenzt
und gelten nur unter der Bedingung, dass keine
unbefugten Veränderungen oder versuchte Repara­turen vorgenommen wurden. Ihre gesetzlichen
Rechte als Kunde werden in keiner Weise durch diese
Garantie beeinträchtigt.

Bitte beachten Sie!

Es besteht kein Anspruch auf Garantie in
u. a. folgenden Fällen:

• Bedienungsfehler

• leere Batterien oder defekte Akkus

• falsche Codierung/Kanalwahl

• Störungen durch andere Funkanlagen

(z.B. Handybetrieb)

• Fremdeingriffe/-wirkungen

• Mechanische Beschädigungen

• Feuchtigkeitsschäden

• Kein Garantie-Nachweis (Kaufbeleg)

Haftungsbeschränkung

Der Hersteller ist nicht für den Verlust oder die Beschä­digung irgendwelcher Art einschließlich der beiläufigen
oder Folgeschäden haftbar, die direkt oder indirekt aus
der Störung dieses Produktes resultieren.

Änderungen ohne Ankündigung vorbehalten.

Im Rahmen unserer Produktpflege und Geräte­optimierung kann der Inhalt von den Verpackungs­angaben abweichen.

20

DE

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser
Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für Folgeschäden übernehmen
wir keine Haftung! Bei Sach- oder Personenschäden,
die durch unsachgemäße Handhabung oder Nicht­beachten der Sicherheitshinweise verursacht werden,
übernehmen wir keine Haftung. In solchen Fällen
erlischt jeder Garantieanspruch!

Verwenden Sie dieses Produkt nicht in Krankenhäu-

sern oder sonstigen medizinischen Einrichtungen.
Obwohl dieses System nur relativ schwache Funksig­nale aussendet, könnten diese dort zu Funktions­störungen von lebenserhaltenden Systemen führen.
Gleiches gilt möglicherweise in anderen Bereichen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das

eigenmächtige Umbauen und/oder Verändern des
Produkts nicht gestattet.

Keine eigenen Reparaturversuche durchführen!

Zerlegen Sie das Produkt nicht! Es besteht die Ge-

fahr eines lebensgefährlichen elektrischen Schlages!

Lassen Sie das Verpackungsmaterial nicht achtlos

liegen, Plastikfolien/-tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen
Spielzeug werden.

Das Gerät ist nur für trockene Innenräume geeignet

(keine Badezimmer o.ä. Feuchträume).

Vermeiden Sie das Feucht- oder Nasswerden des Geräts.

In gewerblichen Einrichtungen sind die Unfallverhü­tungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel zu beachten. Wenden Sie sich an eine
Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Geräts haben.

Gehen Sie vorsichtig mit dem Produkt um - durch Stöße,

Schläge oder dem Fall aus bereits geringer Höhe wird
es beschädigt.

Diese Bedienungsanleitung ist eine Publikation der

Protector GmbH

An den Kolonaten 37

D-26160 Bad Zwischenahn

Diese Bedienungsanleitung entspricht dem

technischen Stand bei Drucklegung. Änderung in
Technik und Ausstattung vorbehalten.

21

WIRELESS EXHAUST AIR CONTROLLER AS-7000

CENTRAL UNIT

1

(1) Central unit (receiver)
(2) Power LED
(3) Window transmitter LED
(4) Stove transmitter LED
(5) Roller shutter transmitter LED
(6) Test button
(7) Reset button (paper clip)
(8) Microfuse 8A fast-acting

(S) Plug guard

2

3

4

5

8

6

7

S

THE PLUG GUARD

must be fitted!

22

WINDOW TRANSMITTER

EN

“AND” “OR”

12

Open the casing by lifting the
side with a screwdriver

+

Battery

CR 2477

Window casement

9

10

11

13

Transmitter

Window frame

Magnet
Washers

(9) Window transmitter
(10) Status LED on window transmitter
(11) Learn button on window transmitter
(12) Select jumper ‘AND/OR’
(13) Battery CR2477
(14) Magnet
(U) Packer parts

Tophousing

U14

Magnet

Screws

Bottomhousing

Washers
(optional)

23

EN

THERMO TRANSMITTER

15

19

(15) Thermo transmitter
(16) Status LED thermo transmitter
(17) Learn button thermo transmitter
(18) Connection thermo transmitter
(19) Battery compartment 2 x AA
T = Thermal sensor
B = Mounting bracket

(a) Holes for screws
(b) Hole for thermal sensor

Flue pipe

Distance to the fireplace

B

maximum 150 cm!

a

The temperature sensor must

T

extend into the exhaust gas
stream by at least 30 mm.

b

(Figure 3)

16

17

18

24

ROLLER SHUTTER TRANSMITTER

2425

U

Tophousing

Magnet

Screws

Bottomhousing

Washers
(optional)

20

21

22

23

Open the casing by lifting the
side with a screwdriver

+

Battery

CR 2477

(Figure 4)

Tophousing

Sensor
Screws

Bottomhousing

Washers(optional)

(20) Roller shutter transmitter
(21) Status LED roller shutter transmitter
(22) Learn button on roller shutter transmitter
(23) Battery CR2477
(24) Magnet
(25) Roller shutter transmitter
(U) Packer parts

Positioning Roller Shutter Transmitter (side view)

Roller

Transmitter

Roller
Shutter

Magnet

Roller shutter closed open

Shutter

Magnet

05EN25

WIRELESS EXHAUST AIR CONTROLLER AS-7000

Thank you for purchasing the PROTECTOR wireless

exhaust air controller in the AS-7000 series.

The operating instructions are a constituent part of the

device. They contain important notes on safety, use
and disposal. Familiarise yourself with all the operating
and safety notes before using the device. Only use it as
described and for the given areas of use. Pass on all
the documentation if you transfer the device to a
third party.

GENERAL

The wireless exhaust air controller AS-7020/30/40 is

used in connection with exhaust air systems such as an
extractor hood, in rooms with access to an open fire,
gas heater, open fireplace, tiled stove, wood stove, oil
stove or similar.

Air is transported out of the room when using an

exhaust air system, e.g. an extractor hood or exhaust
air ventilators and this can cause negative pressure in
closed rooms.

When combustible material is burned in an open fire

this creates odourless and invisible carbon dioxide and
carbon monoxide gases. These gases can enter the
room from the fire when air is being removed with
the help of an exhaust air system and this can lead to
life-threatening poisoning in people in that room.

The exhaust air controller AS-7020/30/40 ensures

that an exhaust air system can only be operated when
fresh air is being supplied by an air supply system, e.g.
an open window, sufficient replenishment of fresh air.

The exhaust air controller AS-7020/30/40 only

switches the exhaust air device on if pressure
equalisation is ensured. The plug guard connects the
plug on the exhaust air device with the exhaust air
controller and prevents inadvertent connection of the
exhaust air device to an unprotected power source.

NOTE

The teaching of the sensors (window transmitter,
stove transmitter and roller shutter transmitter) in
connection with the central unit must be carried out
or tested before initial operation of the exhaust air
controller. If the exhaust air controller is installed
incompletely (e.g. without the relevant plug guard
in figure S) or if it has been taught incorrectly
before being connected to the socket a protect
function will be activated and it will not be possible
to operate the exhaust air system.

CAUTION!

The roller shutter must be open when the exhaust
air device is in use or it must be fitted with an
additional roller shutter sensor AS-R40. If the roller
shutter is closed it is not possible to ensure sufficient
replenishment of fresh air.

26

EN

INSTALLATION

We recommend having the device installed by an

installation technician and heating engineer or by an
electrical installation technician. Correct installation
guarantees the long term, safe operation of the
exhaust air controller. The regional chimney sweep can
and should carry out a function test.

Installation instructions

AS-7000 central unit (receiver) (see figure 1)

Please proceed as follows to install the receiver:

1. Insert the power plug from the exhaust air device into
the socket on the AS-7020/30/40 central unit.

2. Attach the corresponding protective cap (figure S plug
guard) over the plug on the exhaust air device and
screw it in place. If it is not possible to install the plug
guard with the plug inserted then it may be necessary
to adjust the edges of the plug guard slightly or to have
an electrician attach a different plug.

3. Connect the AS-7020/30/40 central unit to the
power socket (power source). Following an internal
self-test the power LED will light up green and
operational readiness is signalled with a beep. For

further information on flashing and beeping patterns
please see the status and error reports.

Installation instructions for the

window transmitter

AS-F20 and the magnet (see figures 9 and 14)

Some points need to be explained and followed in

order to install the window transmitter and the magnet
to the top window frame and to the window
casements. The distance around all sides of the casing
parts must be less than 6 mm and the minimum
opening on the window (table 1) must be achieved.
Please use the included packing parts (U) in order to
adjust the height of the magnet.

NOTE

The window transmitter should not be installed
directly on a metal window frame as this can
reduce ranges.

PREPARATION

Minimum width of window opening

This is based on:
a) The performance of the exhaust air device in m³/h
b) The size of the window to be opened in m²
c) The size of the window opening in cm
(see table 1)

Most kitchens have rectangular tilt and swivel windows.

If you have windows that are, for example, round, then
please ask the installation technician, heating engineer

27

Calculation table for the determination of the minimum opening on your window

(Table 1)

Window area in m²

cm

2

m

2

0,2

2000

0,3

3000

0,4

4000

0,5

5000

0,6

6000

0,7

7000

0,8

8000

0,9

9000

1

10000

1,1

11000

Maximum permitted exhaust air performance in m³/h

519

493

466

437

406

373

337

297

252

199

5 cm

631

600

567

532

495

456

413

365

246
294
342
389
437
485
532

311
369
427
486
544
603
661

432
500
567
635
702
770

488
563
639
714
790
865

538
621
704
786
869
951

585
674
763
852
942

1031

628
723
819

914
1009
1105

668
770
871

972
1073
1174

707
813

920
1027
1133
1240

743
855

967
1079
1191
1302

Extent of window opening

6 cm

7 cm

8 cm

9 cm

10 cm

11 cm

12 cm

1,2

12000

544
661
778

895
1012
1128
1245
1362

1,3

13000

568
690
811

933
1055
1176
1298
1419

1,4

14000

591
717
843

970
1096
1222
1348
1475

1,5

15000

613
744

874
1005
1136
1266
1397
1528

MAGNET

TRANSMITTER

(Figure 1) (Figure 2)

SWIVEL
POSITION

SENSOR

TILT POSITION

WINDOW CASEMENT

WINDOW FRAME

SENSOR

06EN28

EN

or electrician to calculate the minimum opening. The
required minimum opening for the rectangular window
can be found in the table for tilt and swivel windows as
an example.

1. Determine the exhaust air capacity of your exhaust air

3

device in m

/h. You can find the exhaust air capacity
on the type plate or in the operating instructions for
your exhaust air device (e.g. extractor hood).

2. Measure the inside width and height of the window
and calculate the window size in m².

(Width x height = m²);
e.g. (0.8 m x 1.0 m = 0.8m²) = window size

3. Determine the opening size (minimum opening of your
window) from your exhaust air capacity and window
size using the table.

4. Measure the upper inside window opening gap in cm
when tilted. The gap size on your window may not be
less than the determined opening size! A larger gap or
window opening is advantageous.

5. If the gap size for the window is less than the permitted
value for the window opening in accordance with the
table, then the window may only be able to achieve the
necessary opening when opened on swivel. A minimum
gap size must also be achieved in the swivel position.
The window transmitter must be attached in such a way
that the minimum gap size is ensured. We recommend
fixing the minimum gap size with the help of a
distance piece.

Attaching the window transmitter

AS-F20 (figure 1)

NOTE

Attach the window transmitter and the magnet to
the window and the frame for the initial operation
using double-sided sticky tape. Once the function
test has been completed then the window
transmitter and the magnet can be screwed in place.

This section describes attachment of the window

transmitter for a tip and swivel window.

a) Attachment for the tilt position

The window transmitter and the magnet must be at­tached as shown in figure 2 TILT POSITION. The window
transmitter must be attached near the hinge for the tilt
position. The attachment point must be selected in such
a way that a ‘window open’ signal is only produced
once the necessary opening is achieved in accordance
with the table.

b) Attachment for swivel position

The window transmitter and the magnet must be
attached as shown in figure 2 SWIVEL POSITION. The
window transmitter must be attached near the hinge
for the swivel position. The attachment point must be
selected in such a way that a ‘window open’ signal is
only produced once the necessary opening is achieved
in accordance with the table.

29

EN

Proceed as follows to attach the window transmitter:

1. Attach the lower casing section of the window
transmitter at the correct position using the included
double-sided sticky pad.

Alternatively there is a prepared hole in the lower

casing section to screw the window transmitter onto
the window frame. To use this carefully remove the
printed circuit board from the lower casing section and
screw the casing in place using the included screw.
Then carefully replace the printed circuit board.

2. Insert the battery (1x size CR2477) into the
transmitter with the correct polarity and fix it in place.

NOTE

Please ensure that you lay the battery in the
window transmitter on top of the metal tab and
not below it.

3. Press the upper casing section onto the lower
casing section.

Attaching the magnet

Fix the magnet in place in accordance with figure 1.
Open and close the window once after attachment. The
transmitter should flash at least once for each
activation. Proceed as follows to attach the magnet:

1. Fix the lower magnet casing section at the correct
position using the included double-sided sticky pad.

2. Insert the magnet and check the function of the
window transmitter.

CAUTION!

The distance between the window transmitter and
the magnet may not be more than 6 mm

3. Open the window again. The green LED (OPEN) should
flash briefly if the transmitter is installed correctly.

4. Now close the window. The red LED (CLOSED) should
flash briefly.

5. Once all the functions have been tested successfully
the transmitter and the receiver must be screwed to the
window/window frame. There is a prepared hole for
this purpose on the lower casing section of the window
transmitter and in the lower magnet casing section.
These can be used to screw the window transmitter
and the magnet to the window/window frame. This
prevents the window transmitter and the magnet from
falling down unintentionally.

6. Replace the magnet and close the magnet casing with
the cover.

Attachment points:

• It must be ensured that the gap between the magnet

and the contact is less than 6 mm when the window
is closed.

• The contact must be attached to the upper or side

window frame and casement in such a way that the

30

EN

distance between the two sections of the casing is
less than 6 mm when the window is closed. Use
the included packing (U) to adjust the parts for
this purpose.

• We recommend attaching the contact and the magnet

with the double-sided sticky tape before the final
mounting and to only screw the elements in place at
the end.

Testing the function of the window tilt

and swivel position

• Slowly move the window to the tilt or swivel position,

then the green LED on the window transmitter (OPEN)
will flash briefly before the maximum tilt or
swivel position.

• Close the window, then the red LED (CLOSED) will
flash briefly.

• Finally check the opening gaps again using the

minimum value determined in accordance with Table 1.

Attaching the roller shutter transmitter

AS-R40 (figures 20 and 25)

NOTE

Attach the roller shutter transmitter and the magnet
to the window and the frame for the initial opera­tion using double-sided sticky tape. Once the

function test has been completed then the roller

shutter transmitter and the magnet can be
screwed in place

Attaching the roller shutter transmitter

The roller shutter transmitter and the magnet must
be attached as shown in figure 4. The roller shutter
transmitter must be attached to the inside of the
window in the vicinity of the opened roller shutter.
Alternatively the transmitter may also be attached
between the window and the roller shutter but this
will weaken the radio signal. The attachment point
must be selected in such a way that a ‘roller shutter
open’ signal is only produced once the roller shutter
is completely open.

Proceed as follows to attach the roller

shutter transmitter:

1. Mount the lower casing section of the roller shutter
transmitter to the correct position using the included
double-sided sticky pad.

Alternatively there is a prepared hole in the lower casing

section to screw the roller shutter transmitter onto the
window frame. To use this carefully remove the printed
circuit board from the lower casing section and screw
the casing in place using the included screw. Then
carefully replace the printed circuit board.

2. Insert the battery (1x size CR2477) into the
transmitter with the correct polarity and fix it in place.

31

EN

NOTE

Please ensure that you lay the battery in the
window transmitter on top of the metal tab and
not below it.

3. Press the upper casing section onto the lower
casing section.

Attaching the magnet

Fix the magnet in place in accordance with figure 4.

Open and close the roller shutter once after attachment.
The transmitter should flash at least once for each
activation. Proceed as follows to attach the magnet:

4. Attach the lower magnet casing section and the lower
sensor casing section in the correct position using the
included double-sided sticky pad.

Alternatively there is a prepared hole in the lower casing

sections through which the magnet and the sensor can
be screwed to the window frame.

5. Drill a 5 mm hole through the window frame and feed
the sensor cable to the outside into the lower casing
section at the correct point.

6. Insert the magnet and the sensor and check the
functioning of the roller shutter sensor.

CAUTION!

The distance between the roller shutter sensor and
the magnet may not exceed 6 mm!

7. Open the roller shutter again. The green LED (OPEN)should
flash briefly if the sensor has been installed correctly.

8. Now close the roller shutter. The red LED (CLOSED) will
flash briefly.

9. After all functions have been successfully tested the
transmitter, sensor and magnet must be screwed to the
window/window frame. There is a prepared hole in the
lower casing section of the roller shutter transmitter and
in the lower casing of the magnet and sensor. This
allows you to screw the roller shutter transmitter,
magnet and sensor to the window/window frame.
This prevents them from falling down unintentionally
during operation.

10. Close the casing on the transmitter, the magnet and the
sensor with the correct cover.

Attachment points:

• It must be ensured that the gap between the magnet

and the sensor is less than 6 mm when the roller
shutter is open.

• The contact must be attached to the top or side window

frame and casement in such a way that the distance
between the two casing sections is less than 6 mm
when the window is closed! Use the included packing
(U) to make these adjustments.

• We recommend attaching the contact and the magnet

with the double-sided sticky tape before the final
attachment and only to screw them in place at the end.

32

EN

Testing the function of the roller

shutter sensor

• Slowly move the roller shutter to the open position,

then the green LED on the roller shutter sensor (OPEN)
will flash briefly before the open position.

• Close the roller shutter, then the red LED (CLOSED)
will flash briefly.

Instructions for attaching the

stove transmitter

AS-T30 (figures 15 and T)

NOTE

The stove should be switched off and cool in order to
avoid burns to your skin.

The distance between the installation point of the

temperature measuring device and the exhaust stack of
the room air-dependent fireplace in the connecting piece
must not exceed a maximum of 1.5 m. The temperature
sensor must extend into the exhaust gas stream by at
least 30 mm and a maximum of 100 mm, whereby
a homogeneous flow around the temperature sensor
by the core flow of the exhaust gas must be ensured.
Regular inspection and, if necessary, cleaning must be
carried out.

The thermal sensor (figure 3) is fed into the exhaust

pipe through a hole and screwed to the stove pipe using
the included mounting bracket. The stove transmitter

should not be covered by cladding as this impedes the
radio signal and reduces the range.

1. Drill a 4 mm hole in a suitable position in the exhaust
pipe for the thermal sensor. If possible ensure that the
hole is positioned in such a way that the thermal sensor
cannot be seen after attachment.

2. Slide the mounting bracket over the thermal sensor
but do not tighten the screw to attach the thermal
sensor yet.

3. Insert the thermal sensor as far as possible into the hole
that you have drilled for it.

4. Move the mounting bracket on the thermal sensor
until it is lying on the exhaust pipe and then mark the
two attachment holes on the mounting bracket with a
suitable pen. Then remove the thermal sensor and the
mounting bracket from the exhaust pipe again.

5. Drill 2 mm holes at the two positions you have marked
for mounting on the exhaust pipe.

NOTE

If you have a double-walled exhaust pipe then take
care to drill the mounting holes only through the
outer pipe.

6. Fix the mounting bracket to the exhaust pipe by
screwing it with the two included tapping screws and
the two drilled holes as described above.

33

EN

7. Now feed the thermal sensor through the mounting
bracket as far as possible and fix it to the mounting
bracket using the side screw. Do not tighten the screw
too far to avoid damage to the thermal sensor.

8. Lay the wire to the stove transmitter.

9. Connect the wire on the thermal sensor to the stove
transmitter and the wire marked in red to the screw
ROT / RED and the wire marked in black to the screw
SCHWARZ / BLACK.

10. There is a wall mount on the back of the stove
transmitter. This can be pushed down and removed
from the stove transmitter.

11. Remove the cover from the stove transmitter and insert
the 2 x AA batteries with the correct polarity as marked.
Then you can slide the cover back on.

12. Look for a suitable location to attach the stove
transmitter and screw the wall bracket for the
transmitter into place. The stove transmitter should be
at least 50 cm away from the exhaust pipe so that the
transmitter cannot be destroyed by heat. Also the stove
transmitter should not be attached behind cladding as
this limit its range.

INITIAL OPERATION

Encoding

The exhaust control unit is encoded at the factory and
does not necessary need to be taught at initial
operation. If there are faults and/or function errors then
carry out the following encoding steps. This recreates
the structure of the exhaust controls.

Brief instructions

Factory settings

Press and hold the reset button (figure 7)
The unit will beep once after approx. 1 second and

4 green LEDs will flash.

There will be 3 beeps after another 7 seconds

followed by a pause and 3 more beeps. The
power LED will light constantly

Release the reset/learn button; the device is now

set to default

Teaching the sensors:

(All the sensors to be taught are ready for operation)

Briefly press the reset button on the central unit ( figure 7)
1 beep will sound after approx. 1 second and the

4 green LEDs will flash

Now briefly press the learn button on sensor 1
After approx. 10 seconds the LED will light

constantly depending on the sensor type
(window, roller shutter, stove contact) and will
beep once for sensor 1 and n times for sensor n

Press the set button on the next sensor within

50 seconds of the beep.

34

EN

After the last sensor wait 50 seconds. The central

unit will go into default status and display the
condition of each sensor. The central unit is
ready for operation.

Logical associations:

Window closed
Window open

Stove on

Stove off
Roller shutter closed
Roller shutter open

Window LED red

Window LED green
Stove LED red
Stove LED green

Roller shutter LED red

Roller shutter LED green

The relay will only switch if:

With window contact only:

Window open

With window and stove contact:

Stove off
Stove on and window open

With window and roller shutter and stove contact:

Stove off
Stove on, window and roller shutter open

Factory settings on the central unit

Press the reset/learn button (figure 7) and hold it down
for 10 s in order to delete all the learned transmitters.
The reset routine is shown with a single beep as an
acoustic signal and functions correctly if all the LEDs are
flashing green.

If only the power LED is flashing green then the table

definitely needs to be deleted, which is initiated by
keeping the reset button depressed again. The central

unit will respond with 2 acoustic signals, a pause and
another 2 acoustic signals and the power LED will be
reset to being lit constantly.

Release the reset button again after these signals. The

sensor table and the corresponding flash memory in
the device have now been deleted. This is shown by
the constant lighting of the power LED. None of the
corresponding sensor LEDs should be lit.

Encoding

The following steps are necessary to teach the
relevant sensors:

Pairing can now be initiated by briefly pressing the

reset/learn button. This is shown by a short acoustic
signal and all the LEDs flashing green. If the procedure
has not been interrupted after 7 seconds then learning
can begin. (However if this happens then only press the
button once the routine is back in default condition).

The transmitters are now paired individually.

The set button on each sensor is activated and this is

answered by the sensor by flashing red-green.
(The same LED signal is also displayed when the
SET routing is running)

After approx. 10 seconds the LEDs on the central

unit display which sensor type was taught and one or
several acoustic signals will sound again in accordance
with the number of sensors that have already
been taught.

35

EN

Caution: A logical AND association of the sensors is

created if one sensor is fitted with the AND jumper
and the following must be an OR Sensor. Completing
the pairing process with an AND or a subsequent stove
sensor will produce an ERROR (three short, three long,
three short) and returns the central unit to the
factory reset.

If this has happened a further sensor can be taught or

maintained until the set routine is over after approx.
50 seconds. This is shown by 2 consecutive acoustic
triple signals and a change of the power LED to
constant green and the corresponding sensor LED to
the relevant status.

The exhaust system should now be functional.

When operating the system please note that the

window and roller shutter sensors have transferred the
status if they flash green twice after approx. 5 seconds.
If the relevant sensor flashes red twice then the status
was not transferred sufficiently and is sent in cycles
again every 50 seconds until the status is accepted and
confirmed as described above.

System function test

(Example AS-7020/30/40 and AS-F20

window transmitter)

• Switch the exhaust device on and open the window.

The green LED flashes briefly and the green LED on the
receiver is now on constantly. The exhaust device is
switched on.

• Close the window and the exhaust device will switch

off. The red LED on the transmitter flashes and the red
LED on the receiver is now on constantly. The exhaust
device is switched off.

• Your system is ready for operation once this function

test has been completed. Repeat this function test at
regular intervals for your own safety.

For the stove sensor the status is requested every

180 seconds. If the status of the stove sensor changes
then it is updated to the central unit in accordance with
the routine described above.
The central unit decides on the release of the relay,
which sensors were taught and what condition
they are in.

36

EN

Status and error messages Versions AS-7020 / AS-7030 / AS-7040

Status

AS-7020

Window

open

Window

closed

Battery

warning

Battery

empty

AS-7030

Window

open

All

Heater-Transmitter

x

Non-existent

x

Non-existent

x

Non-existent

x

Non-existent

x

Non-existent

–

Window-Transmitter

1x flash slowly GN

After correct feedback

2x rapidly flashes

1x flash slowly RD

After correct feedback

2x rapidly flashes

3x flash rapidly.

New communication

attempt.

Central not reached,

after 3 attempts

stopping

communication

–

–

1x flash slowly GN

After correct feedback

2x rapidly flashes

Jalousie-Transmitter

x

Non-existent

x

Non-existent

x

Non-existent

x

Non-existent

x

Non-existent

x

Non-existent

Central (acoustics)

–

1x Beep

–

–

–

–

–

Central (LED)

LED window

permanent GN

LED window

permanent RD

–

If window open permanent

GN with flashing RD.

If window closed,

flashing RD.

LED Power flashes RD.

Flashing status LED

window RD

LED window

permanent GN

Central (relay)

Power circuit

closed

Power circuit

open

–

Relay according to the

state (please refer

window open/closed)

Power circuit open

Power circuit closed

Window

closed

–

1x flash slowly RD

After correct feedback

2x rapidly flashes

x

Non-existent

1x beep

if heater on

LED window

permanent RD

Power circuit open,

if heater on

37

EN

Status

Heater off

Heater on

Battery

warning

Battery

empty

AS-7040

Window

open

Heater-Transmitter

1x flash slowly GN

After correct feedback

2x rapidly flashes

(3 min. test interval)

1x flash slowly RD

After correct feedback

2x rapidly flashes

(3 min. test interval)

All

–

–

–

–

Window-Transmitter

–

–

3x flash rapidly.

New communication

attempt.

Central not reached,

after 3 attempts

stopping communication

–

–

1x flash slowly GN

After correct feedback

2x rapidly flashes

Jalousie-Transmitter

x

Non-existent

x

Non-existent

x

Non-existent

x

Non-existent

x

Non-existent

–

Central (acoustics)

–

1x beep

if window closed

–

–

–

–

Central (LED)

LED heater

permanent GN

LED heater

permanent RD

–

If heater/window on/

open permanent GN

with flashing RD.

If heater/window off/

closed flashing RD.

Power LED flashing RD.

Flashing Status LED

heater/window RD

LED window

permanent GN

Central (relay)

Power circuit

closed

Power circuit open,

if window closed

–

Relay according to

the state

(please refer window

open/closed)

Power circuit

open

Power circuit

closed

Window

closed

–

1x flash slowly RD

After correct feedback

2x rapidly flashes

–

1x beep

if heater on

LED window

permanent RD

Power circuit open,

if heater on and

blinds closed

38

EN

Status

Heater off

Heater on

Blinds

open

Blinds

closed

Battery

warning

Battery

empty

Heater-Transmitter

1x flash slowly GN

After correct feedback

2x rapidly flashes

(3 min. test interval)

1x flash slowly RD

After correct feedback

2x rapidly flashes

(3 min. test interval)

All

–

–

–

–

–

Window-Transmitter

–

–

–

–

3x flash rapidly.

New communication

attempt.

Central not reached,

after 3 attempts

stopping communication

–

–

Jalousie-Transmitter

–

–

1x flash slowly GN

After correct feedback

2x rapidly flashes

1x flash slowly RD

After correct feedback

2x rapidly flashes

–

–

–

Central (acoustics)

–

1x beep if

window closed

–

1x beep if

blinds closed

–

–

–

Central (LED)

LED heater

permanent GN

LED heater

permanent RD

LED blinds

permanent GN

LED blinds

permanent RD

–

If heater on/window

open/blinds open GN

with flashing RD.

Otherwise flashing RD.

POWER LED flash RD

Flashing Status LED

Heater/window/

blinds RD

Central (relay)

Power circuit

closed

Power circuit open, if

window and
blinds closed

Power circuit

closed

Power circuit open, if

heater on

–

Relay according to
the state (please refer
window open/closed)

Power circuit

open

39

EN

Note

The functionality of the unit can be affected by the
influence of strong static, electrical or high frequency
fields (discharging, mobile phones, radios,
microwaves).

CE Conformity

We confirm device conformity in accordance with the
European guideline 89/336/EEC for
electromagnetic compatibility and with the low voltage
guideline 73/23/EEC. Radio approval is certified in
accordance with the EC R&TTE directive 1995/5/EC.

Technical data

Network voltage (central unit):

230 V ~, 50/60 Hz, approx.

2 W switching capacity: 1800 W, 8A, at cos phi=1
Radio range: up to 50 m
Radio frequency: 868.350 MHz
Protection class: IP 20, only for dry rooms
Batteries:
(Window transmitter AS-F20): 1 x size CR2477
(Roller shutter sensor AS-R40): 1 x size CR2477
Batteries (stove transmitter AS-T30):

2 x size AA/mignon/LR6 alkaline

Safety notes

The warranty will be null and void in case of damages
arising from violations of these operating instructions.
We are not liable for consequential damages!

instructions. In such cases all warranty claims are null
and void!

Do not use this product in hospitals or other medical

facilities. Although this device transmits only relatively
weak radio signals, the signals may in such locations
result in malfunctioning of systems critical to life. The
same may apply to other areas.

For reasons of safety and licensing (CE),

unauthorised conversion and /or modification
of the product is prohibited.

Never carry out repairs yourself! Do not take the

product apart! There is a danger of lethal electric shock!

Do not leave packaging material lying about since

plastic foils and pockets and polystyrene parts etc.
could be lethal toys for children.

The device is suitable only for dry interior rooms (not

bathrooms and other moist places). Do not allow the
device to get moist or wet.

In industrial institutions, the accident prevention

regulations of the Association of Commercial
Professional Associations for electrical installations and
equipment must be observed. Please consult a specialist
should you have doubts regarding the method of
operation, the safety, or the connections of the device.

We accept no liability for material damages or injuries

arising from inappropriate use or violation of the safety

40

Handle the product with care – it is sensitive to bumps,

knocks or falls even from low heights.

EN

2 YEAR LIMITED GUARANTEE

For two years after the date of purchase, the
defect-free condition of the product model and its
materials is guaranteed. This guarantee is only valid
when the device is used as intended and is subject
to regular maintenance checks. The scope of this
guarantee is limited to the repair or reinstallation of
any part of the device, and is only valid if no
unauthorised modifications or attempted repairs have
been undertaken. Customer statutory rights are not
affected by this guarantee.

Please note!

No claim can be made under guarantee in the
following circumstances:

• Operational malfunction

• Empty batteries or faulty accumulator

• Erroneous coding/channel selection

• Fault through other radio installation

(i.e. mobile operation)

• Unauthorised modications / actions

• Mechanical damage

• Moisture damage

• No proof of guarantee (purchase receipt)

Claims under warranty will be invalidated in the

event of damage caused by non-compliance with the
operating instructions. We do not accept any
responsibility for consequential damage! No liability
will be accepted for material damage or personal injury
caused by inappropriate operation or failure to observe
the safety instructions. In such cases, the guarantee will
be rendered void.

Liability limitation

The manufacturer is not liable for loss or damage of any
kind including incidental or consequential damage which
is the direct or indirect result of a fault to this product.

These operating instruction are published by

Protector GmbH

An den Kolonaten 37
26160 Bad Zwischenahn
Germany

The operating instructions reflect the current

technical specifications at time of print.
We reserve the right to change the technical or
physical specifications.

41

COMMANDE D’AERATION SANS FIL AS-7000

COMMANDE CENTRALE

1

(1) Commande centrale (récepteur)
(2) LED de réseau
(3) LED émetteur pour fenêtre
(4) LED émetteur pour four
(5) LED émetteur pour volet roulant
(6) Touche Test
(7) Touche Reset (trombone)
(8) Fusible 8A rapide
(S) Dispositif de retenue

2

3

4

5

8

6

7

S

LE DISPOSITIF DE RETENUE

doit être installé !

42

ÉMETTEUR POUR FENÊTRE

FR

“ET” “OU”

12

Ouvrir le boîtier en faisant levier
avec un tournevis

+

Pile

CR 2477

Battant de fenêtre

9

10

11

13

Émetteur

Cadre de fenêtre

(9) Émetteur pour fenêtre
(10) LED d’état de l’émetteur pour fenêtre
(11) Touche Learn de l’émetteur pour fenêtre
(12) Jumper de sélection “ET/OU”
(13) Pile CR2477
(14) Aimant
(U) Pièces de calage

U14

Aimant
Rondelles

Couvercle du boîtier

Aimant

Vis

Fond du boîtier

Pièces de calage
(optionnel)

43

FR

ÉMETTEUR THERMIQUE

15

19

(15) Émetteur thermique
(16) LED d’état de l’émetteur thermique
(17) Touche Learn de l’émetteur thermique
(18) Connexion de l’émetteur thermique
(19) Compartiment pour piles 2 x AA
T = Capteur de température
S = Support de fixation

(a) Trou pour les vis
(b) Trou pour capteur de température

Tuyau d’échappement

T

Distance du poêle
max. 150 cm!

S

a

Le capteur de température
doit pénétrer dans le flux de
gaz d’échappement d’au
moins 30 mm.

b

(Schéma 3)

16

17

18

44

ÉMETTEUR POUR VOLET ROULANT

20

21

22

(20) Émetteur pour volet roulant
(21) LED d’état de l’émetteur pour volet roulant
(22) Touche Learn de l’émetteur pour volet roulant
(24) Pile CR2477
(25) Aimant
(26) Capteur de volet roulant
(U) Pièces de calage

2425

Couvercle du boîtier

Aimant

Vis

Fond du boîtier

Pièces de calage
(optionnel)

23

Ouvrir le boîtier en faisant levier
avec un tournevis

U

+

Pile

CR 2477

Couvercle du boîtier

Aimant

Capteur

Fond du boîtier

Pièces de calage
(optionnel)

(Schéma 4)

Positionnement de l’émetteur pour volet roulant
(vue latérale)

Volet

Émetteur

Volet
roulant

Aimant

Volet roulant fermé ouvert

roulant

Aimant

05FR45

COMMANDE D’AERATION SANS FIL AS-7000

Nous vous remercions d’avoir acheté la commande

d’aération sans fil PROTECTOR de la série AS-7000.

Le manuel d’utilisation fait partie intégrante de

l’appareil. Il contient des consignes importantes
concernant la sécurité, l’utilisation et la mise au
rebut de l’appareil. Familiarisez-vous avec toutes les
consignes d’utilisation et de sécurité avant de manipuler
l’appareil. Utilisez-le uniquement comme expliqué
et pour les domaines d’application spécifiés. Si vous
confiez l’appareil à des tiers, remettez-leur également
toute la documentation.

INFORMATIONS GÉNÉRALES

Les commandes d’aération sans fil AS-7020/30/40

sont utilisées en combinaison avec les systèmes
d’évacuation d’air comme, par exemple, celui d’une
hotte aspirante, dans des pièces avec un accès à un
foyer ouvert, une chaudière à gaz, une cheminée
ouverte, un poêle de masse, un poêle à bois, un poêle
à mazout ou similaire.

Lors de la mise en service d’un système d’évacuation

d’air, par exemple celui d’une hotte aspirante ou d’un
ventilateur d’extraction, de l’air est transporté de la
pièce vers l’extérieur, ce qui peut causer une dépression
dans une pièce fermée.

Lors de la combustion du combustible dans un foyer

ouvert, des gaz indolores et invisibles – dioxyde de

carbone et monoxyde de carbone – se forment. Ces
gaz peuvent s’échapper du foyer via l’aspiration de
l’air, se propager dans la pièce et causer l’intoxication
mortelle de personnes se trouvant dans la pièce.

Les commandes d’aération sans fil AS-7020/30/40

garantissent que le système d’évacuation de l’air ne
soit en fonction que lorsque l’alimentation en air (une
fenêtre ouverte, un apport suffisant en air frais, par ex.)
est assurée.

Les commandes d’aération sans fil AS-7020/30/40

mettent l’appareil d’évacuation de l’air en fonction
seulement lorsque la pression est égalisée. Le dispositif
de retenue connecte la prise de l’appareil d’évacuation
d’air avec le dispositif de commande d’aération et
empêche toute connexion inopinée de l’appareil
d’évacuation d’air avec une source de courant non
protégée.

INDICATION

La programmation des capteurs (émetteur pour
fenêtre, émetteur pour four, émetteur pour volet
roulant) à l’unité centrale doit être effectuée et
contrôlée avant la mise en service de la commande
d’aération. Si la commande d’aération est installée
de manière incomplète (sans le dispositif de retenue
correspondant, cf. schéma S) ou programmée de
manière incorrecte avant d’être branchée dans
la prise, une fonction de sécurité s’active et le
fonctionnement du système d’évacuation de l’air
est empêché.

46

DE

ATTENTION !

Le volet roulant doit être ouvert lors du
fonctionnement du dispositif d’évacuation de
l’air ou être équipé en plus d’un capteur de
volet roulant AS-R40 ! Si le volet roulant est
fermé, la circulation d’air frais n’est pas
suffisamment garantie !

INSTALLATION

Il est recommandé de faire effectuer l’installation

par un installateur, un chauffagiste ou un électricien.
L’installation conforme garantit un fonctionnement sûr
et durable de la commande d’aération. Un contrôle
du bon fonctionnement peut et doit être effectué par
un ramoneur en charge de la sécurité incendie d’un
arrondissement.

Instructions d’installation

Commande centrale AS-7000 (récepteur)

(voir schéma 1)

Procédez comme suit pour installer le récepteur :

1. Branchez la fiche d’alimentation de l’appareil
d’évacuation de l’air dans la prise de la commande
centrale AS-7020/30/40.

n’arrivez pas à installer le dispositif de retenue avec
la fiche utilisée, il peut s’avérer nécessaire, dans des
cas exceptionnels, d’ajuster les bords du dispositif de
retenue ou de faire installer une autre fiche par un
électricien spécialisé.

3. Branchez la commande centrale AS-7020/30/40
dans la prise secteur (source de courant). Après avoir
effectué un test automatique interne, la LED “POWER”
s’allume en vert et un bip indique que l’appareil est
prêt à fonctionner. Pour connaître les autres indications

sonores et clignotantes, reportez-vous aux messages
d’état et d’erreur.

Instructions d’installation pour

l’émetteur pour fenêtre

AS-F20 et l’aimant (voir schémas 9 et 14)

Certaines consignes doivent être clarifiées et respectées

afin d’installer l’émetteur pour fenêtre et l’aimant sur la
partie supérieure du cadre de fenêtre et des battants de
fenêtre. La distance de tous les côtés des deux parties
du boîtier doit être inférieure à 6 mm et l’ouverture
minimale de la fenêtre (tableau 1) doit pouvoir être
atteinte. Afin d’adapter la hauteur de l’aimant, veuillez
utiliser les pièces de calage fournies (U).

2. Placez et vissez le capuchon de protection
correspondant (schéma S - Dispositif de retenue)
sur la fiche de l’appareil d’évacuation d’air. Si vous

47

Tableau de calcul pour déterminer l’ouverture minimale de votre fenêtre

(Tableau 1)

Surface de fenêtre en m²

cm

2

m

2

0,2

2000

0,3

3000

0,4

4000

0,5

5000

0,6

6000

0,7

7000

0,8

8000

0,9

9000

10000

Débit d’air évacué maximal admis en m³/h

493

466

437

406

373

337

297

252

199

5 cm

600

567

532

495

456

413

365

246
294
342
389
437
485
532

311
369
427
486
544
603
661

432
500
567
635
702
770

488
563
639
714
790
865

538
621
704
786
869
951

585
674
763
852
942

1031

628
723
819

914
1009
1105

668
770
871

972
1073
1174

707
813

920
1027
1133
1240

6 cm

7 cm

8 cm

9 cm

10 cm

11 cm

12 cm

Cote d’ouverture d’entrebâillement

1,5

1,4

1,3

1,2

1,1

1

15000

14000

13000

12000

11000

613

591

568

544

519

744

717

690

661

631

874

843

811

778

743

1005

970

933

895

855

1136

1096

1055

1012

967

1266

1222

1176

1128

1079

1397

1348

1298

1245

1191

1528

1475

1419

1362

1302

AIMANT

ÉMETTEUR

(Schéma 1) (Schéma 2)

POSITION
PIVOTÉE

SENSOR

POSITION BASCULÉE

BATTANT DE FENÊTREL

CADRE DE FENÊTRE

SENSOR

06FR48

FR

INDICATION

L’émetteur pour fenêtre ne doit pas être
directement installé sur un cadre de fenêtre
métallique ; la portée s’en trouverait réduite.

PRÉPARATION

Ouverture minimale de la fenêtre

Elle dépend des éléments suivants :
a) Le rendement de l’appareil d’évacuation
d’air en m³/h
b) La taille de la fenêtre à ouvrir en m²
c) La taille de l’ouverture de fenêtre en cm
(voir tableau 1)

La plupart des cuisines ont des fenêtres à bascule

rectangulaires. S’il s’agit d’une fenêtre de format rond,
veuillez demander à l’installateur, au chauffagiste ou à
l’électricien de calculer l’ouverture minimale. L’ouverture
minimale requise d’une fenêtre rectangulaire est
indiquée comme exemple dans le tableau pour les
positions de bascule.

(Largeur x Hauteur = m² ) ; par ex.
(0,8 m x 1,0 m = 0,8 m² ) = taille de la fenêtre

3. Déterminez à l’aide du tableau du débit d’évacuation
d’air et de la taille de la fenêtre l’ouverture de votre
fenêtre (entrebâillement minimum de votre fenêtre).

4. Mesurez en cm l’espace intérieur supérieur de la
fenêtre en position basculée. L’espace d’ouverture
de votre fenêtre ne doit pas dépasser la dimension
d’entrebâillement déterminée ! Une ouverture de
fenêtre ou un entrebâillement plus grand représente
un avantage.

5. Si la distance d’entrebâillement de la fenêtre est
inférieure à la valeur de celle d’ouverture
correspondante du tableau, la fenêtre atteint la
dimension d’ouverture requise uniquement en position
basculée. Même en position basculée, une distance
minimale d’entrebâillement est nécessaire. L’émetteur
pour fenêtre doit être installé de manière à ce qu’une
distance minimale d’entrebâillement soit assurée.
Nous recommandons d’établir la distance minimale
d’entrebâillement à l’aide d’un écarteur.

1. Estimez le débit d’air évacué en m

3

/h de votre
appareil d’évacuation d’air. Vous trouverez le débit d’air
évacué sur la plaque signalétique ou dans le manuel
d’instruction de votre appareil d’évacuation d’air (une
hotte aspirante, par ex.)

2. Mesurez la largeur et la hauteur intérieures de la
fenêtre et calculez la taille de la fenêtre en m².

Installation de l’émetteur pour fenêtre

AS-F20 (schéma 1)

INDICATION

Lors de la première mise en service, fixez
l’émetteur pour fenêtre et l’aimant avec une

49

FR

bande adhésive double-face au niveau de la
fenêtre et du cadre. Après avoir contrôlé le
fonctionnement, l’émetteur pour fenêtre et
l’aimant peuvent être vissés.

L’installation de l’émetteur pour fenêtre sur une fenêtre

à bascule est décrite dans ce chapitre.

a) Installation pour la position basculée

L’émetteur pour fenêtre et l’aimant doivent être
installés conformément au schéma 2 POSITION
BASCULÉE. L’émetteur pour fenêtre doit être installé
au niveau de la charnière pour la position basculée.
Le point de fixation doit être choisi de manière à ce
que le signal “Fenêtre ouverte” retentisse seulement
après que la dimension d’entrebâillement requise
indiquée dans le tableau soit atteinte.

b) Installation pour la position pivotée

L’émetteur pour fenêtre et l’aimant doivent être
installés conformément au schéma 2 POSITION
PIVOTÉE. L’émetteur pour fenêtre doit être installé au
niveau de la charnière pour la position pivotée. Le point
de fixation doit être choisi de manière à ce que le signal
“Fenêtre ouverte” retentisse seulement après que la
dimension d’entrebâillement requise indiquée dans le
tableau soit atteinte.

Procédez comme suit lors de l’installation de l’émetteur

pour fenêtre :

1. Fixez la partie inférieure du boîtier de l’émetteur pour
fenêtre à l’endroit prévu à l’aide du patin adhésif
double face fourni !

Comme solution alternative, un trou est prévu dans

la partie inférieure du boîtier, lequel permet de visser
l’émetteur pour fenêtre au cadre de fenêtre. Pour
ce faire, enlevez avec précaution la carte de circuit
imprimé de la partie inférieure du boîtier et visser ce
dernier à l’aide des vis fournies. Replacez ensuite la
carte de circuit imprimé.

2. Insérez la pile dans l’émetteur (1 x CR2477) en
respectant la polarité puis bloquez.

INDICATION

Veillez à placer la pile de l’émetteur pour fenêtre
sur la languette métallique et non pas en-dessous !

3. Apposez la partie supérieure du boîtier sur la
partie inférieure.

Installation de l’aimant

Fixez l’aimant en vous reportant au schéma 1.
Ouvrez et fermez la fenêtre une fois après l’installation.
L’émetteur doit maintenant s’allumer au moins une fois
par actionnement. Procédez comme suit pour installer
l’aimant :

1. Fixez la partie inférieure du boîtier de l’aimant à
l’emplacement prévu à l’aide du patin adhésif double
face fourni.

50

FR

2. Placez l’aimant et vérifiez le fonctionnement de
l’émetteur pour fenêtre.

ATTENTION !

La distance entre l’émetteur pour fenêtre et
l’aimant ne doit pas dépasser 6 mm !

3. Rouvrez la fenêtre. La LED verte (OUVERT) s’allumera
brièvement si le capteur est bien installé.

4. Fermez à présent la fenêtre. La LED rouge (FERMÉ)
s’allume brièvement.

5. Après avoir testé le bon fonctionnement de toutes les
fonctions, l’émetteur et le récepteur doivent être fixés
à la fenêtre/au cadre de fenêtre. Un trou est prévu
à cet effet dans la partie inférieure du boîtier de
l’émetteur pour fenêtre ainsi que dans celle du boîtier
de l’aimant. L’émetteur pour fenêtre et l’aimant
peuvent ainsi être vissés à la fenêtre/au cadre de
fenêtre. Cela empêche l’émetteur pour fenêtre et
l’aimant de tomber inopinément !

6. Insérez à nouveau l’aimant et fermez le boîtier de
l’aimant avec le couvercle.

fenêtre afin que la distance entre les deux boîtiers soit
inférieure à 6 mm lorsque la fenêtre est fermée ! Pour
l’ajustement, utilisez les pièces de calage (U) fournies.

• Nous recommandons de xer le dispositif de contact
et l’aimant jusqu’à fixation définitive à l’aide de la
bande adhésive puis de visser tous les éléments
seulement après.

Contrôle du fonctionnement avec position

de fenêtre basculée ou pivotée.

• Faites lentement basculer la fenêtre en position pivotée

ou de bascule, la LED VERTE sur l’émetteur pour fenêtre
(OUVERT) s’allume brièvement avant la position
extrême de bascule ou pivotée.

• Fermez la fenêtre, la LED rouge (FERMÉ) s’allume

brièvement.

• Pour nir, contrôlez une fois encore les entrebâillements

avec la valeur minimale spécifiée dans le tableau 1.

Installation émetteur pour volet roulant

AS-R40 (schémas 20 et 25)

Points de fixation :

• Veillez à ce que la distance entre l’aimant et le

dispositif de contact soit inférieure à 6 mm lorsque la
fenêtre est fermée.

• Le dispositif de contact doit être installé sur la partie

supérieure ou latérale du cadre et du battant de

INDICATION

Lors de la première mise en service, fixez
l’émetteur pour volet roulant et l’aimant à l’aide
de la bande adhésive double face sur la fenêtre et
le cadre. Après avoir contrôlé le fonctionnement,
l’émetteur pour volet roulant et l’aimant peuvent
être vissés.

51

FR

Installation de l’émetteur pour volet roulant

L’émetteur pour volet roulant et l’aimant doivent être
installés conformément au schéma 4. L’émetteur pour
volet roulant doit être installé au niveau de l’ouverture
du volet côté intérieur de la fenêtre. Comme solution
alternative, l’émetteur peut également être installé
entre la fenêtre et le volet roulant mais le signal radio
s’en trouvera diminué. Le point de fixation doit être
choisi de manière à ce que le signal “Volet roulant
ouvert” retentisse seulement après que le volet soit
ouvert complètement.

Procédez comme suit pour installer l’émetteur pour

volet roulant :

1. Fixez la partie inférieure du boîtier de l’émetteur pour
volet roulant à l’endroit prévu à l’aide du patin adhésif
double face fourni.

Comme solution alternative, un trou est prévu dans

la partie inférieure du boîtier, lequel permet de visser
l’émetteur pour volet roulant au cadre de fenêtre. Pour
ce faire, enlevez avec précaution la carte de circuit
imprimé de la partie inférieure du boîtier et vissez ce
dernier à l’aide des vis fournies. Replacez ensuite la
carte de circuit imprimé.

2. Insérez la pile dans l’émetteur (1 x CR2477) en
respectant la polarité puis bloquez.

INDICATION

Veillez à placer la pile de l’émetteur pour volet roulant
sur la languette métallique et non pas en-dessous !

3. Apposez la partie supérieure du boîtier sur la
partie inférieure.

Installation de l’aimant

Fixez l’aimant en vous reportant au schéma 4.

Ouvrez et fermez le volet une fois après l’installation.
L’émetteur doit maintenant s’allumer au moins une fois
par actionnement. Procédez comme suit pour installer
l’aimant :

4. Fixez la partie inférieure du boîtier de l’aimant et la
partie inférieure du boîtier du capteur à l’emplacement
prévu à l’aide du patin adhésif double face fourni.

Comme solution alternative, un trou est prévu dans les

parties inférieures du boîtier, lequel permet de visser
l’aimant et le capteur au cadre de fenêtre.

5. Percez un trou de 5 mm dans le cadre de fenêtre et
faites-y passer le câble du capteur vers l’extérieur à
l’endroit prévu dans la partie inférieure du boîtier.

6. Placez l’aimant et le capteur et contrôlez le bon
fonctionnement de l’émetteur pour volet roulant.

52

FR

ATTENTION !

La distance entre le capteur pour volet roulant et
l’aimant ne doit pas dépasser 6 mm !

7. Ouvrez à nouveau le volet. La LED verte (OUVERT)
s’allumera brièvement si le capteur est bien installé.

8. Fermez à présent le volet. La LED rouge (FERMÉ)
s’allume brièvement.

9. Après avoir testé le bon fonctionnement de toutes les
fonctions, l’émetteur, le capteur et l’aimant doivent être
fixés à la fenêtre/au cadre de fenêtre. Un trou est prévu
à cet effet dans la partie inférieure du boîtier du capteur
du volet roulant ainsi que dans celle du boîtier de l’aimant
et du capteur. L’émetteur pour volet roulant, l’aimant et le
capteur peuvent ainsi être vissés à la fenêtre/au cadre de
fenêtre. Cela empêche l’émetteur de tomber inopinément
lorsqu’il est en état de marche !

10. Fermez le boîtier de l’émetteur, de l’aimant et du
capteur avec le couvercle correspondant.

Points de fixation :

• Veillez à ce que la distance entre l’aimant et le capteur

soit inférieure à 6 mm lorsque le volet est ouvert.

• Le dispositif de contact doit être installé sur la partie

supérieure ou latérale du cadre et du battant de
fenêtre afin que la distance entre les deux boîtiers soit
inférieure à 6 mm lorsque la fenêtre est fermée ! Pour
l’ajustement, utilisez les pièces de calage (U) fournies.

• Nous recommandons de xer le dispositif de contact
et l’aimant jusqu’à fixation définitive à l’aide de la
bande adhésive puis de visser tous les éléments
seulement après.

Contrôle du bon fonctionnement de

l’émetteur pour volet roulant

• Faites lentement arriver le volet en position ouverte, la

LED VERTE sur l’émetteur pour volet roulant (OUVERT)
s’allume brièvement avant la position d’ouverture.

• Fermez le volet roulant, la LED ROUGE (FERMÉ)

s’allume brièvement.

Instructions d’installation de
l’émetteur pour four

AS-T30 (schémas 15 et T)

INDICATION

Afin d’éviter toute brûlure cutanée, le four doit être
éteint et refroidi.

La distance entre le point de montage de l’appareil de

mesure de la température et le capot de sortie du foyer
d’incendie dépendant de l’air ambiant dans la pièce de
raccordement ne doit pas dépasser 1,5 m. Le capteur
de température doit pénétrer dans le flux de gaz
d’échappement d’au moins 30 mm et d’au plus 100
mm, afin de garantir un écoulement homogène autour
du capteur de température par le flux de gaz

53

FR

d’échappement. Un contrôle régulier et, si nécessaire,

un nettoyage doivent être effectués.

Le capteur de température (schéma 3) est inséré dans

le tuyau d’échappement via un trou et est vissé au
tuyau de raccordement à l’aide du support de fixation
fourni. L’émetteur pour four ne doit pas être recouvert
par un boîtier ; le signal radio s’en trouverait diminué
et la portée serait moindre.

1. Percez un trou de 4 mm à l’emplacement correspon­dant pour le capteur de température dans le tuyau
d’échappement. Veillez à bien positionner le trou afin
que le capteur de température soit le moins visible
possible après l’installation réussie.

2. Faites glisser le support de fixation sur le capteur de
température ; ne serrez pas encore la vis de fixation du
capteur de température.

3. Placez le capteur de température dans le trou prévu à
cet effet dans le tuyau d’échappement et enfoncez-le
jusqu’à la butée.

4. Déplacez le support de fixation sur le capteur de
température jusqu’à ce qu’il repose sur le tuyau
d’échappement ; balisez ensuite les deux trous de
fixation du support de fixation avec un stylo adapté.
Retirez ensuite le capteur de température et le support
de fixation du tuyau d’échappement.

5. Percez deux trous de 2 mm aux emplacements que
vous avez balisés au crayon pour la fixation au tuyau
d’échappement.

INDICATION

En cas de tuyau à double paroi, percez les trous
de fixation avec précaution seulement dans le
tuyau extérieur.

6. Fixez le support de fixation au tuyau d’échappement en
le vissant avec les deux vis à tôle fournies et dans les
deux trous prévus à cet effet.

7. Faites maintenant passer le capteur de température à
travers le support de fixation jusqu’à la butée et fixez-le
au support avec la vis latérale. Ne serrez pas trop fort
afin de ne pas endommager le capteur de température.

8. Posez le câble jusqu’à l’émetteur pour four.

9. Connectez le fil du capteur de température à l’émetteur
pour four : le fil rouge à la vis ROUGE/RED, le fil noir à
la vis SCHWARZ/BLACK.

10. Une fixation murale se trouve au dos de l’émetteur pour
four. Elle peut être poussée vers le bas et retirée de
l’émetteur pour four.

11. Retirez le couvercle de l’émetteur pour four et insérez
les piles 2x AA en respectant la polarité en suivant les
inscriptions. Remettez ensuite le couvercle.

54

FR

12. Cherchez un emplacement adapté pour l’installation
de l’émetteur pour four et vissez la fixation murale de
l’émetteur sur l’emplacement de montage. L’émetteur
pour four doit se trouver à au moins 50 cm de distance
du tuyau d’échappement afin qu’il ne soit pas
endommagé par la chaleur. En outre, l’émetteur pour
four ne doit pas être recouvert par un boîtier ; sa portée
s’en trouverait amoindrie.

MISE EN SERVICE

Détrompeur

La commande d’aération est programmée par
défaut en usine et ne doit pas obligatoirement être
reprogrammée lors de la première mise en service.
En cas de problèmes/d’erreurs de fonctionnement,
vous devez suivre les étapes suivantes pour le
détrompeur. Cela permet de configurer de zéro la
structure de la commande d’aération.

Guide d’installation rapide

Réglages usine

Appuyez sur la touche Reset et maintenez-la

enfoncée

après environ 1 seconde, 1 signal sonore retentit

et 4 LED vertes s’allument

après 7 autres secondes, 3 signaux sonores retentis

sent puis une pause puis 3x signal sonore, la LED
Power reste verte en continu

Relâchez la touche Reset/de configuration,

l’appareil se trouve à l’état initial

Configurer les capteurs :

(tous les capteurs à configurer sont opérationnels)

Appuyez brièvement sur le bouton Reset de l

a centrale

après environ 1 seconde, 1 signal sonore retentit et

4 LED vertes s’allument

Appuyez brièvement sur le bouton Learn du capteur 1
après env. 10 sec., la LED est allumée en continu

en fonction du type de capteur (fenêtre, volet
roulant, four) et pour le premier capteur 1 x signal
sonore - pour le capteur “n”, “n” x signal sonore

appuyez sur la touche Set pour le capteur suivant

pendant 50 sec. après le bip.

attendre 50 sec. après le dernier capteur, la

commande centrale passe à l’état de base et
affiche l’état de chaque capteur. La commande
centrale est opérationnelle.

Combinaison logique :

Fenêtre fermée
Fenêtre ouverte
Four allumé
Four éteint
Volet roulant fermé
Volet roulant ouvert

Fenêtre LED rouge

Fenêtre LED verte

Four LED rouge

Four LED vert

Volet roulant LED rouge

Volet roulant LED verte

55

FR

Le relais se mettra en fonction seulement

dans les cas suivants :

Uniquement avec le contact de fenêtre :

Fenêtre ouverte

Avec fenêtre et contact de four :

Four éteint
Four allumé et fenêtre ouverte

Avec fenêtre et volet roulant et contact de four :

Four éteint
Four allumé, fenêtre et volet ouverts

Réglages d’usine de la commande centrale

Afin de supprimer tous les émetteurs configurés,
maintenez la touche Reset/Learn appuyée pendant
10 sec. La routine de paramètres s’affiche avec un seul
bip (1x) sonore et fonctionne convenablement lorsque
toutes les LED s’allument en vert.

Si uniquement la LED Power clignote en vert, la table

doit dans tous les cas être supprimée ; laquelle est
réinitialisée en appuyant sur le bouton Reset en continu.
La commande centrale répond avec deux signaux
sonores, une pause, deux signaux acoustiques et la
remise à zéro de la LED Power en vert continu.

Après ces signalisations, relâchez le bouton Reset. Le

tableau de capteurs ainsi que la mémoire flash associée
de l’appareil sont maintenant supprimés. Cela est
indiqué par la LED POWER qui reste allumée en continu.
Les LED de capteur associées ne doivent pas s’allumer.

Détrompeur

Suivez les étapes suivantes pour configurer les
différents capteurs :

Le pairing peut être initié en appuyant brièvement sur

le bouton Reset/Learn. Il est indiqué par un signal
acoustique bref et les DEL clignotent toutes en vert.
Si la procédure n’a pas été interrompue après
7 secondes, la configuration peut commencer.
(Si une interruption devait cependant se produire,
appuyez d’abord à nouveau sur le bouton lorsque la
routine de paramètres est à nouveau à l’état initial).

Les émetteurs sont maintenant tous couplés

individuellement.

Le bouton Set de chaque capteur est ici actionné, ce qui

est indiqué par un clignotement rouge-vert. (Un signal
LED similaire s’affiche également pour l’exécution de la
routine de paramètres.)

10 sec. env. après, le type de capteur ayant été

configuré est affiché par la commande centrale via les
LED et en fonction du nombre de capteurs ayant déjà
été configurés, un ou plusieurs signaux retentissent
encore une fois.

Attention : Une opération ET des capteurs est générée

si un capteur est doté d’un Jumper ET et que le suivant
doit être un capteur OU. Terminez la procédure de
pairing avec un ET ou un capteur de four suivant génère
une ERREUR (trois fois court, trois fois long, trois fois
court) et réinitialise les paramètres d’usine.

56

FR

Lorsque cela se produit, aucun autre capteur ne peut

être configuré ou maintenu jusqu’à ce que la routine de
paramètres expire après env. 50 sec. Cela est affiché
par deux signaux acoustiques triples s’enchaînant et
l’affichage de la LED POWER en vert continu et les LED
de capteurs correspondantes.

Le système d’aération est maintenant opérationnel.

Lorsque le système est en fonction, veillez à ce que les

capteurs de fenêtre et volet roulant aient transféré l’état
s’ils clignotent deux fois en vert après env. 5 secondes.
Lorsqu’un capteur clignote deux fois en rouge, l’état n’a
pas été dûment transféré et est envoyé de manière

cyclique toutes les 50 secondes jusqu’à ce qu’il soit

accepté et confirmé comme décrit auparavant.

L’état est extrait toutes les 180 secondes pour le

capteur de four. Si l’état du capteur de four change, il
sera mis à jour dans la commande centrale
conformément à la routine de paramètres décrite
précédemment.

La commande centrale décide la validation du relais,

quels capteurs ont été configurés et quel est leur état.

Contrôle du fonctionnement du dispositif

(Exemple AS-7020/30/40 et émetteur pour

fenêtre AS-F20)

• Allumez l’appareil d’évacuation d’air et ouvrez la

fenêtre. Au niveau de l’émetteur, la diode
électroluminescente verte clignote brièvement et celle
du récepteur, verte, est allumée en continu. L’appareil
d’évacuation d’air est allumé.

• Fermez la fenêtre, l’appareil d’évacuation d’air s’éteint.

Au niveau de l’émetteur, la diode électroluminescente
rouge clignote brièvement et celle du récepteur, rouge,
est allumée en continu. L’appareil d’évacuation d’air
est éteint.

• Après ce contrôle de fonctionnement, votre dispositif est

opérationnel. Répétez ce contrôle de fonctionnement à
intervalles réguliers pour votre sécurité.

57

FR

Messages d’erreur et d’état Variantes AS-7020 / AS-7030 / AS-7040

Statut

AS-7020

Fenêtre
ouverte

Fenêtre

fermée

Tous

Avertissement

de batterie

Batterie

vide

AS-7030

Fenêtre

ouverte

Fenêtre

fermée

Cheminée-émetteur

x

inexistant

x

inexistant

x

inexistant

x

inexistant

x

inexistant

–

–

Après rétroaction correcte

2x clignote rapidement

Après rétroaction correcte

2x clignote rapidement

3x clignote rapidement.

de communication.

après 3 tentatives les

Après rétroaction correcte

2x clignote rapidement

Après rétroaction correcte

2x clignote rapidement

Fenêtre-émetteur

1x clignoter

lentement VERTE

1x clignoter

lentement ROUGE

Nouvelle tentative

Ne pas atteindre
centrale, terminé

configuration de la

connexion

–

–

1x clignoter

lentement VERTE

1x clignoter

lentement ROUGE

Jalousie-émetteur

x

inexistant

x

inexistant

x

inexistant

x

inexistant

x

inexistant

x

inexistant

x

inexistant

(acoustiquement)

1x bip si Cheminée
en fonctionnement

Central

–

1x bip

–

–

–

–

–

Central (LED)

LED Fenêtre

durable VERTE

LED Fenêtre

durable ROUGE

Pour fenêtre ouverte,

durable VERTE avec

clignotant ROUGE

Pour Fenêtre fermée,

clignotant ROUGE.

LED Power clignote

ROUGE. Clignotant statut

LED Fenêtre ROUGE

LED Fenêtre

durable VERTE

LED Fenêtre

durable ROUGE

–

Central (relais)

Circuit électrique

fermé

Circuit électrique

ouverte

Relais selon l’état

(voir fenêtre ouverte/

fermée)

Circuit électrique

ouverte

Circuit électrique

fermé

Circuit électrique

ouverte,
si Cheminée en
fonctionnement

–

58

FR

Statut

Cheminée pas

opérationnel en

Cheminée en

fonctionnement

Tous

Avertissement

de batterie

Batterie vide

AS-7040

Fenêtre
ouverte

Fenêtre

fermée

Cheminée-émetteur

1x clignoter

lentement VERTE

Après rétroaction

correcte 2x clignote

(3 min. intervalle de test)

1x clignoter

lentement ROUGE

Après rétroaction correcte

2x clignote rapidement

(3 min. intervalle de test)

–

–

–

–

–

Fenêtre-émetteur

–

–

3x clignote rapidement.

Nouvelle tentative de

communication. Ne

pas atteindre centrale,

terminé après 3 tentatives

les configuration de

la connexion

–

–

1x clignoter

lentement VERTE

Après rétroaction correcte

2x clignote rapidement

1x clignoter

lentement ROUGE

Après rétroaction correcte

2x clignote rapidement

Jalousie-émetteur

x

inexistant

x

inexistant

x

inexistant

x

inexistant

x

inexistant

–

–

Central

(acoustiquement)

–

1x bip si

Fenêtre fermée

–

–

–

–

1x bip si

Cheminée en

fonctionnement

Central (LED)

LED Cheminée

durable VERT

LED Cheminée
durable ROUGE

Si Cheminée/Fenêtre

en fonctionnement/

ouverte durable VERTE

avec clignotant ROUGE.

Si Cheminée/Fenêtre
pas opérationnel en/

fermée clignotant ROUGE

Power LED clignote

ROUGE. Clignotant Statut

LED Cheminée/Fenêtre

ROUGE

LED Fenêtre

durable VERTE

LED Fenêtre

durable ROUGE

Central (relais)

–

Circuit électrique

fermé

Circuit électrique

ouverte, si Fenêtre

fermée

–

Relais selon l’état

(voir fenêtre ouverte/

fermée)

Circuit électrique

ouverte

Circuit électrique

fermé

Circuit électrique
ouverte, si Cheminée
en fonctionnement et

Jalousie fermé

59

FR

Statut

Cheminée pas

opérationnel en

Cheminée en

fonctionnement

Jalousie

ouverte

Jalousie

fermé

Tous

Avertissement

de batterie

Batterie vide

Cheminée-émetteur

1x clignoter

lentement VERTE

Après rétroaction correcte

2x clignote rapidement

(3 min. intervalle de test)

1x clignoter

lentement ROUGE

Après rétroaction correcte

2x clignote rapidemen

(3 min. intervalle de test)

–

–

–

–

–

Fenêtre-émetteur

–

–

–

–

3x clignote rapidement.

Nouvelle tentative

de communication.

Ne pas atteindre

centrale, terminé

après 3 tentatives les

configuration de

la connexion

–

–

Jalousie-émetteur

–

–

1x clignoter

lentement VERTE

Après rétroaction correcte

2x clignote rapidement

1x clignoter

lentement ROUGE

Après rétroaction correcte

2x clignote rapidement

–

–

–

Central

(acoustiquement)

–

1x bip si

Fenêtre fermée

–

1x bip si

Jalousie fermé

–

–

–

Central (LED)

LED Cheminée

durable VERT

LED Cheminée

durable ROUGE

LED Jalousie

durable VERT

LED Jalousie

durable ROUGE

–

Si Cheminée en
fonctionnement/ Fenêtre
ouverte/ Jalousie ouverte

VERTE avec clignotant

ROUGE Autrement
clignotant ROUGE.

Power LED clignote

ROUGE Clignotant Statut

LED Cheminée/Fenêtre

/Jalousie ROUGE

Central (relais)

Circuit électrique

fermé

Circuit électrique
ouverte, si Fenêtre
fermée et Jalousie

fermée

Circuit électrique

fermé

Circuit électrique

ouverte, si Cheminée en

fonctionnement

–

Relais selon l’état

(voir fenêtre ouverte/

fermée)

Circuit électrique

ouverte

60

FR

Indication

L‘influence de forts chants statiques, électriques ou
haute fréquence (décharges, téléphones mobiles,
installations radio, portables, micro-ondes) peut
entraîner des dysfonctionnements des appareils
(de l‘appareil).

Conformité CE

Nous attestons la conformité de ces appareils à la
directive européenne 89/336/CEE en matière de
compatibilité électromagnétique ainsi qu’à la directive
basse tension 72/23/CEE. L’homologation radio est
certifiée conforme à la directive 1999/5/CE.

Données techniques

Tension (commande centrale) : 230 V ~ , 50/60 Hz,
env. 2 W Puissance de commutation :

1800 W, 8A, avec cos phi=1

Portée radio : jusqu’à 50 m
Fréquence radio : 868,350 MHz
Classe de protection :

IP 20, uniquement pour des pièces au sec
Piles : (Émetteur fenêtre AS-F20) :
1 x Dimension CR2477

(Capteur de volet roulant AS-R40) :

1 x Dimension CR2477

Piles (Émetteur pour four AS-T30) :

2 x AA/mignon/LR6 alcaline

Consignes de securite

Tout dommage résultant d’un non-respect des présentes
instructions a pour effet d’annuler la garantie !

Nous déclinons toute responsabilité pour les

dommages consécutifs !

De même, le constructeur n’assume aucune

responsabilité en cas de dommage matériels ou
corporels résultants d’une utilisation de l’appareil
non conforme aux spécifications ou d’un non-respect
des présentes instructions. De tels cas ont pour effet
d’annuler la garantie !

Ne pas utiliser ce produit dans des hôpitaux ou autres

installations sanitaires. Les signaux radio émis par
ce dispositif sont relativement faibles. Toutefois,
l’utilisation pourrait perturber le fonctionnement des
appareils de maintien des fonctions vitales. Ceci est
aussi valable pour d’autres domaines.

Pour des raisons de sécurité et d’homologation, toute

transformation ou modification arbitraire du produit
est interdite.

Ne pas tenter de réparer vous-même les

détériorations. ! Ne démontez jamais le produit! Ceci
pourrait provoquer un choc électrique mortel !

Ne laissez pas traîner le matériel d’emballage. Les

feuilles ou poches plastiques, les éléments polystyrène,
etc. peuvent se transformer en jouets dangereux pour
les enfants.

L’usage doit s’effectuer dans des milieux secs

uniquement (évitez tout usage dans espaces humides

61

FR

comme la salle de bain par exemple). Évitez tout

contact du dispositif avec l’humidité ou avec l’eau.

Dans les installations industrielles, il convient d’observer

les consignes de prévention d’accidents relatives aux
installations et moyens d’exploitation, édictées par les
syndicats professionnels. En cas de doute concernant
le raccordement, le fonctionnement ou la sécurité de
l’appareil, veuillez contacter un spécialiste.

Ce produit doit être manipulé avec précaution. Les

coups, les chocs ou une chute, même d’une faible
hauteur, peuvent l’endommager.

GARANTIE LIMITEE A 2 ANS

Il est garanti pendant 2 ans à partir de la date d’achat
que ce produit ne présente aucun défaut au niveau du
matériau et du modèle. Cette garantie est uniquement
valide lorsque l’appareil est utilisé de manière con­forme, et entretenu régulièrement. La présente garantie
se limite à la réparation ou au réassemblage d’une
pièce quelconque de l’appareil dans la mesure où
aucune modification ou réparations non autorisées n’ont
été effectuées. Vos droits légaux en tant que client ne
sont en aucun cas influencés par cette garantie.

Veuillez noter que toute réclamation dans le

cadre de la garantie est exclue dans les cas
suivants, entre autres :

• Erreur de commande

• Piles vides ou accus défectueux

• Codage erroné ou sélection incorrecte des canaux

• Perturbations dues à d’autres appareils radio

(par ex. utilisation d’un téléphone portable)

• Interventions/inuences extérieures

• Dégâts mécaniques

• Dégâts provoqués par l’humidité

• Aucune preuve de garantie (bon d’achat)

La garantie s’annule en cas de non-observation du

présent mode d’emploi. Nous déclinons toute
responsabilité pour tout dommage indirect ! Nous
déclinons également toute responsabilité en cas de
dommages survenus sur l’appareil ou des
personnes suite à une manipulation non-conforme ou la
non-observation des consignes de sécurité. La garantie
s’annule automatiquement dans ces cas-là !

Responsabilité limitée :

Le fabricant décline toute responsabilité en cas de
perte ou de dommages quelconques, y compris les
dommages consécutifs ou accessoires qui résultent
directement ou indirectement de la défaillance de
ce produit.

Cette notice est une publication de la société

Protector GmbH

An den Kolonaten 37
26160 Bad Zwischenahn
Allemagne

Cette notice est conforme à la règlementation en

vigueur lors de l´impression. Sous réserve de
modifications techniques et dèquipement.

62

FR

63

RADIOGRAFISCHE LUCHTAFVOERBESTURING AS-7000

CENTRALE

1

(1) centrale (ontvanger)
(2) net-LED
(3) venster-zender LED
(4) kachel-zender LED
(5) rolluik-zender LED
(6) testknop
(7) resetknop (paperclip)
(8) fijnzekering 8A flink

(S) ompoolbeveiliging

2

3

4

5

8

6

7

S

De ompoolbeveiliging

moet gemonteerd worden!

64

VENSTER-ZENDER

NL

“EN” “OF”

12

Open de behuizing door de
schroevendraaier zijdelings te
gebruiken als hefboom

+

batterij

CR 2477

venstervleugel

9

10

11

13

zender

magneet
bodemschijven

vensterraam

(9) venster-zender
(10) status-LED venster-zender
(11) leerknop venster-zender
(12) keuzeschakelaar “EN/OF”
(13) batterij CR2477
(14) magneet
(U) bodemplaatjes

U14

deksel van de
behuizing

magneet
schroeven
onderkant van de

behuizing

bodemplaatjes
(optioneel)

65

NL

THERMO-ZENDER

15

(15) thermo-zender
(16) status-LED thermo-zender
(17) leerknop thermo-zender
(18) aansluiting thermo-zender
(19) batterijvak 2 x AA
T = thermosensor
M = montagebeugel

(a) gat voor schroeven
(b) gat voor thermosensor

19

Gasuitlaatbuis

T

M

a

b

16

17

18

Afstand tot de kabel
maximaal 150 cm!

De temperatuursensor moet
ten minste 30 mm in de
uitlaatgasstroom insteken

(afb. 3)

66

ROLLUIK-ZENDER

NL

2425

deksel van de
behuizing

magneet
schroeven
onderkant van de

behuizing

bodemplaatjes

20

(20) rolluik-zender
(21) status-LED rolluik-zender
(22) leerknop rolluik-zender
(23) batterij CR2477

21

(24) magneet
(25) rolluik-sensor

22

(U) bodemplaatjes

23

Positionering rolluik-zender (zijaanzicht)

Rolluik

Open de behuizing door de
schroevendraaier zijdelings te
gebruiken als hefboom

U

+

batterij

CR 2477

(afb. 4)

deksel van de
behuizing

sensor
schroeven
onderkant van de

behuizing

bodemplaatjes

Zender

Rolluik

Magneet

Rolluik gesloten geopend

Magneet

05

67

RADIOGRAFISCHE LUCHTAFVOERBESTURING AS-7000

Wij danken u voor uw aankoop van de radiografische

PROTECTOR-luchtafvoerbesturing uit de serie AS-7000.

De gebruikershandleiding maakt deel uit van dit apparaat.

Deze bevat belangrijke instructies voor de veiligheid, het
gebruik en het onderhoud. Lees vóór gebruik aandachtig
alle gebruikers- en veiligheidsinstructies van het apparaat.
Gebruik het apparaat enkel zoals beschreven en enkel
voor het bestemde gebruik. Geef bij overdracht van het
apparaat aan derden steeds alle documenten door.

ALGEMEEN

De radiografische luchtafvoerbesturingen

AS-7020/30/40 worden gebruikt in combinatie met
luchtafvoersystemen, zoals afzuigkappen, in ruimtes
met toegang tot een open vuurhaard, een gasbron,
een open schoorsteen, een tegelkachel, houtkachel,
oliekachel of gelijkaardige kachels.

Bij gebruik van een luchtafvoersysteem, zoals een

afzuigkap of een ventilator, wordt de lucht vanuit de
ruimte naar buiten gevoerd, waardoor er in de gesloten
ruimte een onderdruk kan ontstaan.

Bij de verbranding van brandstoffen in een open

vuurhaard ontstaan er geurloze en onzichtbare
kooldioxide- en koolmonoxidegassen. Deze gassen
kunnen bij het afzuigen van de lucht door middel van
een luchtafvoersysteem uit de vuurhaard in de ruimte
komen en leiden tot levensgevaarlijke vergiftigingen
van personen die zich in de ruimte bevinden.

De luchtafvoerbesturingen AS-7020/30/40 zorgen

ervoor dat een luchtafvoersysteem alleen
aangeschakeld kan worden, wanneer er via een
luchttoevoersysteem, bijvoorbeeld een open raam,
genoeg aanvoer van frisse lucht gegarandeerd
kan worden.

De luchtafvoerbesturingen AS-7020/30/40 schakelen

het luchtafvoerapparaat alleen aan wanneer het
drukverschil gecompenseerd wordt. De
omloopbeveiliging verbindt de stekker van het
luchtafvoersysteem vast met het luchtafvoerapparaat en
verhindert het onopzettelijk ompolen van het
luchtafvoerapparaat in een niet-beveiligde stroombron.

OPMERKING

Het aanleren van de sensoren (venster-zender,
kachel-zender en rolluik-zender) aan de centrale
eenheid moet vóór de ingebruikname van de
luchtafvoerbesturing uitgevoerd en gecontroleerd
worden. Indien de luchtafvoerbesturing onvolledig
(bijv. zonder de bijbehorende omloopbeveiliging
afb. S) gemonteerd wordt of foutief aangeleerd in
de stekker wordt gestoken, dan wordt er een
beveiligingsfunctie geactiveerd en kan het
luchtafvoersysteem niet aangeschakeld worden.

OPGELET!

De rolluiken moeten bij gebruik van een
luchtafvoersysteem geopend zijn of bijkomend
uitgerust zijn met een rolluik-sensor AS-R40! Als de
rolluik gesloten is, kan er niet genoeg frisse lucht
toegevoerd worden!

68

NL

MONTAGE

Het is aanbevolen om de montage te laten uitvoeren

door een installateur en verwarmingsinstallateur of
elektricien. Een vakkundige montage zorgt ervoor dat
de luchtafvoerbesturing veilig en duurzaam kan werken.
Een functiecontrole kan en moet uitgevoerd worden
door de regionale schoorsteenveger.

Montagehandleiding

AS-7000 Centrale (ontvanger) (zie afb. 1)

Voor de montage van de ontvanger gaat u als volgt
te werk:

1. Steek de netstekker van het luchtafvoerapparaat in het
stopcontact van de AS-7020/30/40 centrale.

2. Plaats de bijbehorende beschermingskap
(afb. S omloopbeveiliging) over de stekker van het
luchtafvoerapparaat en schroef het vast. Indien de
omloopbeveiliging niet kan gemonteerd worden met
een ingestoken stekker, kan het nodig zijn om de
kanten van de omloopbeveiliging een beetje aan te
passen of een andere stekker te laten aanbrengen
door een elektricien.

3. Steek de AS-7020/30/40 centrale in het
netstopcontact (stroombron). Na een interne zelftest
brandt de groene Power LED en wordt er met een
pieptoon aangegeven dat het apparaat klaar is. Voor

verdere uitleg over knipper- en geluidssignalen, zie
status- en foutmeldingen.

Montagehandleiding venster-zender

AS-F20 en magneet (zie afb. 9 en 14)

Voor montage van de venster-zender en magneet op de

bovenste vensterraam en venstervleugel moeten enkele
punten uitgelegd en in acht genomen worden. De
afstand aan alle kanten van de beide gedeeltes van de
behuizing moet kleiner zijn dan 6 mm en de minimale
opening van de venster (tabel 1) moet bereikt zijn. Om
de hoogte van de magneet aan te passen gebruikt u de
meegeleverde bodemplaatjes (U).

OPMERKING

De venster-zender mag niet rechtstreeks op
een metalen vensterraam gemonteerd
worden aangezien dit kan leiden tot
verminderde reikwijdte.

VOORBEREIDING

minimale opening van de venster

Deze is gebaseerd op:
a) de prestatie van het luchtafvoerapparaat in m³/h
b) de grootte van het te openen vensters in m²
c) de grootte van de opening van het venster
in cm (zie tabel 1)

In de meeste keukens zijn rechthoekige kiepvensters

geïnstalleerd. Indien de venster bijvoorbeeld een
rond formaat heeft, vraag dan of de installateur en
verwarmingsinstallateur of elektricien de

69

NL

Berekeningstabel voor de bepaling van de minimale opening van uw venster

(tabel 1)

vensteroppervlakte in m²

cm

2

0,2

m

2

2000

0,3

3000

0,4

4000

0,5

5000

0,6

6000

0,7

7000

0,8

8000

0,9

9000

1

10000

maximaal toegelaten luchtafvoerprestatie in m³/h

493

466

437

406

373

337

297

252

199

5 cm

600

567

532

495

456

413

365

246
294
342
389
437
485
532

311
369
427
486
544
603
661

432
500
567
635
702
770

488
563
639
714
790
865

538
621
704
786
869
951

585
674
763
852
942

1031

628
723
819

914
1009
1105

668
770
871

972
1073
1174

707
813

920
1027
1133
1240

maat van de opening

6 cm

7 cm

8 cm

9 cm

10 cm

11 cm

12 cm

1,1

11000

519
631
743
855

967
1079
1191
1302

1,2

12000

544
661
778

895
1012
1128
1245
1362

1,3

13000

568
690
811

933
1055
1176
1298
1419

1,4

14000

591
717
843

970
1096
1222
1348
1475

1,5

15000

613
744

874
1005
1136
1266
1397
1528

MAGNEET

ZENDER

(afb. 1) (afb. 2)

DRAAISYSTEEM

SENSOR

KIEPSYSTEEM

VENSTERVLEUGEL

VENSTERRAAM

06

70

SENSOR

NL

minimale opening berekent. De vereiste minimale

opening van het rechthoekige venster is duidelijk
zichtbaar als voorbeeld in de tabel voor
kiep-draai-inrichtingen.

1. Geef de luchtafvoerprestatie van uw luchtafvoer­apparaat in m³/h. U vindt de luchtafvoerprestatie op
het kenmerkenplaatje of in de gebruikershandleiding
van uw luchtafvoerapparaat (bijv. afzuigkap)

2. Meet de binnenste breedte en hoogte van het venster
en bereken de venstergrootte in m².

(breedte x hoogte = m² );
bijv. (0,8 m x 1,0 m = 0,8 m² ) = venstergrootte

3. Bepaal de opening (minimale opening van uw venster)
aan de hand van de tabel met de luchtafvoerprestatie
en venstergrootte.

4. Meet in kiepstand de binnenste opening van de venster
bovenaan in cm. De opening van uw venster mag niet
minder zijn dan de gemiddelde opening! Een grotere
kier- of vensteropening heeft voordeel.

5. Indien de opening van het venster minder is dan de
toegelaten waarde voor de opening volgens de tabel,
kan het venster eventueel enkel in draaipositie de
vereiste openingsgrootte bereiken. Ook in draaipositie
moet er een minimum opening bereikt zijn. De
venster-zender moet zo aangebracht worden dat de
minimale opening gewaarborgd is. Wij raden aan om
de minimale opening met behulp van afstandhouders
vast te zetten.

Montage venster-zender

AS-F20 (afb. 1)

OPMERKING

Bevestig de venster-zender en magneet bij het
eerste gebruik met dubbelzijdige tape op het
venster en het raam. Na de functiecontrole
kunnen de venster-zender en de magneet
vastgeschroefd worden.

In dit hoofdstuk wordt de montage van de venster-

zender voor een kiep- en draaivenster beschreven.

a) Montage voor kiepsysteem

De venster-zender en magneet moeten aangebracht
worden zoals in afbeelding 2 KIEPSTAND. De venster­zender moet in het bereik van het scharnier voor de
kiepstand aangebracht worden. Het bevestigingspunt
moet zo gekozen worden dat het signaal “venster
open” pas dan gegeven wordt wanneer de volgens de
tabel vereiste opening is bereikt.

b) Montage voor draaisysteem

De venster-zender en magneet moeten aangebracht
worden zoals in afbeelding 2 DRAAISTAND. De venster­zender moet in het bereik van het scharnier voor de
draaistand aangebracht worden. Het bevestigingspunt
moet zo gekozen worden dat het signaal “venster
open” pas dan gegeven wordt wanneer de volgens de
tabel vereiste opening is bereikt.

Ga bij de montage van de venster-zender als volgt

te werk:

71

NL

1. Monteer de behuizing van de venster-zender op de
voorziene plaats door middel van het meegeleverde
dubbelzijdige kleefpad!

Als alternatief is er ook een voorgeboord gat in de

behuizing waardoor de venster-zender kan worden
vastgeschroefd aan het vensterraam. Verwijder
hiervoor voorzichtig de platine van het
behuizingsonderdeel en schroef de behuizing vast
met de meegeleverde schroeven. Plaats daarna de
platine terug.

2. Plaats de batterij (1x maat CR2477) met de juiste
poolrichting in de zender.

OPMERKING

Let erop dat de batterij van de venster-zender op
de metalen as ligt en niet eronder!

3. Druk het bovenste gedeelte van de behuizing op
het onderste.

Montage van de magneet

Bevestig de magneet zoals in afbeelding 1. Open en
sluit het venster na de montage één keer. De zender
moet nu minstens één keer per activatie knipperen.
Ga bij de montage van de magneet als volgt te werk:

1. Monteer het onderste gedeelte van de behuizing van
de magneet op de voorziene plaats door middel van
het meegeleverde dubbelzijdige kleefpad!

2. Plaats de magneet en controleer de werking van de
venster-zender.

OPMERKING

De afstand tussen de venster-zender en de magneet
mag niet meer zijn dan 6 mm!

3. Open het venster opnieuw. De groene LED (OPEN) moet
kort knipperen als de sensor correct geïnstalleerd is.

4. Sluit nu het venster. De rode LED (GESLOTEN)
knippert even.

5. Nadat alle functies de test doorstaan hebben, moeten
de zender en ontvanger vastgeschroefd worden op het
venster/vensterraam. Hiervoor is er een voorgeboord
gat voorzien in het onderste gedeelte van de behuizing
van de venster-zender en in het onderste gedeelte van
de behuizing van de magneet. De venster-zender en
magneet kunnen daardoor vastgeschroefd worden op
het venster/vensterraam. Hierdoor wordt verhinderd
dat de venster-zender en magneet onopzettelijk vallen!

6. Plaats de magneten er opnieuw in en sluit de behuizing
van de magneet met het deksel.

Montagepunten:

• Er moet voor gezorgd worden dat bij een gesloten

venster de kier tussen de magneet en het contact
kleiner is dan 6 mm.

72

NL

• Het contact moet op de bovenste of zijdelingse
vensterramen en -vleugels zo gemonteerd worden
dat bij gesloten venster de afstand tussen de beide
behuizingsonderdelen kleiner is dan 6 mm! Om dit
aan te passen gebruikt u de meegeleverde
bodemplaatjes (U).

• Wij raden aan om het contact en de magneet vast te

maken met dubbelzijdige tape en pas bij de definitieve
bevestiging alles vast te schroeven.

Functiecontrole van de kiep- of draaistand

van het venster

• Zet het venster langzaam in de kiepstand of draaistand,

de GROENE LED op de venster-zender (OPEN) licht even
op nog vóór de maximale kiep- of draaistand.

• Sluit het venster, de RODE LED (GESLOTEN) licht even op.

• Controleer ten slotte nog één keer de openingen aan de

hand van de in tabel 1 vastgestelde minimumwaarden.

Montage rolluik-zender

AS-R40 (afb. 20 en 25)

OPMERKING

Bevestig de rolluik-zender en magneet bij het
eerste gebruik met dubbelzijdige tape op het
venster en het raam. Na de functiecontrole
kan de rolluik-zender en de magneet
vastgeschroefd worden.

Montage van de rolluik-zender

De rolluik-zender en magneet moeten aangebracht
worden zoals in afbeelding 4. De rolluik-zender moet in
het bereik van de geopende rolluik aan de binnenkant
van het venster worden aangebracht. Als alternatief kan
de zender ook tussen het venster en de rolluik worden
aangebracht. Hierdoor wordt het radiografisch signaal
echter wel afgezwakt. Het bevestigingspunt moet zo
gekozen worden dat het signaal “rolluik open” pas dan
gegeven wordt wanneer de rolluik volledig geopend is.

Ga bij de montage van de rolluik-zender als volgt te werk:

1. Monteer de behuizing van de rolluik-zender op de
voorziene plaats door middel van het meegeleverde
dubbelzijdige kleefpad!

Als alternatief is er ook een voorgeboord gat voorzien

in de behuizing waardoor de rolluik-zender kan worden
vastgeschroefd aan het vensterraam. Verwijder
hiervoor voorzichtig de platine van het behuizingsonder­deel en schroef de behuizing vast met de meegeleverde
schroeven. Plaats daarna de platine terug.

2. Plaats de batterij (1x maat CR2477) met de juiste
poolrichting in de zender.

OPMERKING

Let erop dat de batterij van de rolluik-zender op de
metalen as ligt en niet eronder!

73

NL

3. Druk het bovenste gedeelte van de behuizing op

het onderste.

Montage van de magneet

Bevestig de magneet zoals in afbeelding 4. Open en

sluit de rolluik na de montage één keer. De zender
moet nu minstens één keer per activatie knipperen.
Ga bij de montage van de magneet als volgt te werk:

4. Monteer het onderste gedeelte van de behuizing van
de magneet en van de sensor op de daartoe
voorziene plaats door middel van het meegeleverde
dubbelzijdige kleefpad!

Als alternatief is er ook een voorgeboord gat voorzien

in de behuizing waardoor de magneet en de sensor kan
worden vastgeschroefd aan het vensterraam.

5. Boor een gat van 5 mm door het vensterraam en leidt
de sensorkabel naar buiten op de daartoe voorziene
plaats in het behuizingsonderdeel.

6. Plaats de magneet en de sensor, en controleer de
werking van de rolluik-zender.

OPGELET!

De afstand tussen de rolluik-zender en de magneet
mag niet meer zijn dan 6 mm!

7. Open de rolluik opnieuw. De groene LED (OPEN) moet
even knipperen als de sensor correct geïnstalleerd is.

8. Sluit nu de rolluik. De rode LED (GESLOTEN)
knippert even.

9. Nadat alle functies de test doorstaan hebben, moeten
de zender, de sensor en de magneet vastgeschroefd
worden op het venster/vensterraam. Hiervoor is er een
voorgeboord gat voorzien in het onderste gedeelte van
de behuizing van de rolluik-zender en in het onderste
gedeelte van de behuizing van de magneet en de
sensor. De rolluik-zender, magneet en sensor kunnen
daardoor vastgeschroefd worden op het venster/
vensterraam. Dit verhindert onopzettelijk vallen terwijl
ze in werking zijn!

10. Sluit de zender, magneet en sensor met het
juiste deksel.

Montagepunten:

• Er moet voor gezorgd worden dat bij een geopende
rolluik de opening tussen de magneet en de sensor
kleiner is dan 6 mm.

• Het contact moet op de bovenste of zijdelingse

vensterramen en -vleugels zo gemonteerd worden dat bij
gesloten venster de afstand tussen de beide behuizing­sonderdelen kleiner is dan 6 mm! Om dit aan te passen
gebruikt u de meegeleverde bodemplaatjes (U).

• Wij raden aan om het contact en de magneet vast te

maken met dubbelzijdige tape en pas bij de definitieve
bevestiging op het einde alles vast te schroeven.

74

NL

Functiecontrole van de rolluik-zender

• Doe de rolluik langzaam open, GROENE LED op de
rolluik-zender (OPEN) licht nog vóór de opening even op.

• Sluit de rolluik, de RODE LED (GESLOTEN) licht even op.

Montagehandleiding van de kachel-zender

AS-T30 (afb. 15 en T)

OPMERKING

Om verbrandingen aan uw huid te vermijden moet
de kachel uitgeschakeld en afgekoeld zijn.

De afstand tussen het installatiepunt van het temperatu-

urmeetapparaat en de afvoerkap van de ruimteluchtaf­hankelijke haard in het verbindingsstuk mag niet
meer bedragen dan 1,5 m. De temperatuursensor
moet ten minste 30 mm en ten hoogste 100 mm in
de uitlaatgasstroom insteken, waarbij een homogene
stroom rond de temperatuursensor door de kernstroom
van het uitlaatgas moet worden gewaarborgd.
Regelmatige inspectie en, indien nodig, reiniging moet
worden uitgevoerd.

1. Boor op een geschikte plaats een gat van 4 mm voor
de thermosensor in de gasuitlaatbuis. Let erop dat
het gat zo geplaatst is dat de thermosensor zo weinig
mogelijk te zien is na een geslaagde montage.

2. Schuif de houder over de thermosensor, draai de
schroeven voor de bevestiging van de thermosensor
nog niet aan.

3. Steek de thermosensor door het boorgat in de
gasuitlaatbuis en leid hem tot aan de aanslag.

4. Schuif de bevestigingsbeugel op de thermosensor tot
deze op de gasuitlaatbuis ligt en markeer dan de beide
bevestigingsgaten van de houder met een geschikte
stift. Trek daarna de thermosensor en houder opnieuw
uit de gasuitlaatbuis.

5. Boor op de twee eerder gemarkeerde plaatsen gaten
van 2 mm voor de bevestiging op de gasuitlaatbuis.

OPMERKING

In geval van een dubbelwandige gasuitlaatbuis
boort u de bevestigingsgaten voorzichtig enkel door
de buitenste buis.

De thermosensor (afb. 3) wordt via een gat naar de

gasuitlaatbuis gevoerd en met de meegeleverde houder
vastgeschroefd aan de kachelbuis. De kachel-zender
mag niet afgedekt worden door een bekleding omdat
de radiografische signalen hierdoor gestoord worden en
de reikwijdte verkort kan worden.

6. Bevestig de houder op de gasuitlaatbuis terwijl u
deze vastschroeft met de twee meegeleverde
plaatstaalschroeven en de beide geboorde gaten.

7. Leid nu de thermosensor door de houder naar de
aanslag en zet hem vast op de houder met de

75

NL

zijdelingse schroeven. Trek ze niet te vast aan om de

thermosensor niet te beschadigen.

8. Verplaats de leiding naar de kachel-zender.

9. Sluit de leiding van de thermosensor aan op de kachel­zender, de rood gemarkeerde leiding op de schroef
ROT / RED, de zwart gemarkeerde leiding op de
schroef SCHWARZ / BLACK.

10. Op de achterkant van de kachel-zender bevindt zich een
wandhouder. Deze kan naar onder geschoven worden
en uit de kachel-zender verwijderd worden.

11. Verwijder het deksel van de kachel-zender en steek
de 2x AA batterijen in de juiste poolrichting erin
volgens het opschrift. Vervolgens kunt u het deksel er
weer opschuiven.

12. Zoek een geschikte plaats voor de montage van de
kachel-zender en schroef de wandhouder van de zender
vast op de montageplaats. De kachel-zender moet
minimum 50 cm afstand hebben tot de gasuitlaatbuis
zodat de kachel-zender niet verstoord wordt kan
worden door de hitte. Verder mag de kachel-zender niet
achter een bekleding gemonteerd worden. Hierdoor kan
de reikwijdte beperkt worden.

INGEBRUIKNAME

Codering

De luchtafvoerbesturing is in de fabriek gecodeerd en
moet bij de eerste ingebruikname niet noodzakelijk
aangeleerd worden. Indien er zich storingen en/of
fouten voordoen, moet u de volgende stappen voor
codering uitvoeren. Hierbij wordt de structuur van de
luchtafvoerbesturing opnieuw aangelegd.

Korte handleiding

Fabrieksinstellingen

resetknop indrukken en ingedrukt houden

na ca. 1 sec. weerklinkt 1x pieptoon en 4 groene

LED’s knipperen

na nog eens 7 sec. weerklinkt 3x pieptoon - pauze -

3x pieptoon, power LED blijft groen branden

reset-/leerknop uitschakelen, apparaat bevindt zich

in basisstand

Sensoren aanleren:

(alle aan te leren sensoren bedrijfsklaar)

kort de resetknop aan de centrale indrukken

na ca. 1 sec. weerklinkt 1x pieptoon en 4 groene

LED’s knipperen

nu de leerknop kort indrukken aan sensor 1
Na ca. 10 sec. blijft de LED constant branden

naargelang het sensortype (venster-, rolluik-,
ovencontact) en bij de eerste
sensor 1x pieptoon en bij n sensoren n x pieptoon.

76

NL

Na de pieptoon op de volgende sensor de set-knop

binnen 50 sec. indrukken.

Na de laatste sensor 50 sec. wachten, centrale

gaat naar de basisstand en toont de
respectievelijke toestand van de sensoren,
centrale is bedrijfsklaar.

Logische koppelingen:

venster gesloten
venster open
kachel aan
kachel uit
rolluik gesloten
rolluik open

venster LED rood

venster LED groen

kachel LED rood

kachel LED groen

rolluik LED rood

rolluik LED groen

Relais enkel schakelen indien:

Enkel met venstercontact

Met venster- en kachelcontact:

kachel uit
kachel aan en venster open

Met venster- en rolluik- en kachelcontact:

kachel uit
kachel aan, venster open en rolluik open

Fabrieksinstellingen van de centrale

Om alle aangeleerde zenders te wissen drukt u de

reset-/leerknop in en houd u deze gedurende 10s

ingedrukt. De instellingsprocedure wordt met een

eenvoudig (1x) akoestische piepsignaal weergegeven

en werkt prima wanneer alle LED’s groen knipperen.

Indien enkel de Power-LED groen knippert moet in ieder

geval de table gewist worden die door het ingedrukt
houden van de resetknop gestart werd. De centrale
antwoordt met 2 akoestische signalen, een pauze en
vervolgens opnieuw 2 akoestische signalen en het
terugstellen van de Power-LED op groen.

Laat na deze signalisatie de resetknop terug los. De

sensor-table alsook het bijbehorende flashgeheugen in
het apparaat zijn nu gewist. Dit wordt weergegeven
door het langdurig oplichten van de POWER-LED. Aan de
bijbehorende sensor-LED’s mag er geen LED oplichten.

Codering

Voor het aanleren van de respectievelijke sensoren zijn
de volgende stappen nodig:

Pairing kan alleen gestart worden door de reset-/

leerknop kortstondig in te drukken. Dit wordt
weergegeven door een kort akoestisch signaal en
het knipperen van alle LED’s in het groen. Indien de
procedure na 7 seconden niet wordt onderbroken, kan
het aanleren beginnen. (Als dit zich blijft voordoen,
druk dan de knop pas opnieuw in als de procedure zich
opnieuw in basisstand bevindt).

Nu worden de zenders afzonderlijk gepaird.

Hier wordt de set-knop van de respectievelijke sensor

geactiveerd en door de sensor teruggestuurd met een
rood-groen knipperlicht. (Hetzelfde LED-signaal wordt
ook weergegeven voor het volgen van de SET-procedure)

77

NL

Na ongeveer 10 seconden wordt vervolgens door de

centrale op de LED’s weergegeven welk sensortype
werd aangeleerd en naargelang het aantal sensoren dat
reeds aangeleerd werd, worden nog een keer één of
meerdere akoestische signalen weergegeven.

Opgelet: Een EN-koppeling van de sensoren wordt

geproduceerd zodat een sensor met de EN-keuze­schakelaar voorzien wordt en de daaropvolgende moet
een OF-sensor zijn. Een afsluiting van het pairing-proces
met een EN of een daaropvolgende kachelsensor
veroorzaakt een ERROR (driemaal kort, driemaal lang,
driemaal kort) en brengt de centrale terug naar een
fabrieksinstelling.

Als dit gebeurd is, kan een verdere sensor aangeleerd

of gewacht worden tot de set-procedure ongeveer na
50 seconden afloopt. Dit wordt weergegeven door
2 opeenvolgende akoestische triple-signalen en het
veranderen van de POWER-LED in blijvend groen
en de overeenstemmende sensor-LED in de
respectievelijke status.

Nu moet het luchtafvoersysteem volledig

operationeel zijn.

Bij gebruik van het systeem moet erop gelet worden

dat de venster- en rolluiksensoren de status hebben
doorgegeven als ze na ca. 5 seconden tweemaal groen
knipperen. Als de respectievelijke sensor tweemaal rood
knippert, werd de status niet voldoende overgedragen
en wordt hij opnieuw cyclisch verzonden om de

50 seconden tot de eerder beschreven geactiveerde

status overgenomen wordt.

Bij de kachelsensor wordt de status om de

180 seconden opgevraagd. Als de status van de
kachelsensor verandert, wordt hij aan de centrale
geüpdatet volgens de eerder beschreven procedure.

De centrale beslist over de vrijgave van de relais,

welke sensoren worden aangeleerd en in welke
toestand ze zich bevinden.

Functiecontrole van de installatie

(Voorbeeld AS-7020/30/40 en AS-F20

venster-zender)

• luchtafvoerapparaat aanschakelen en venster openen.

Aan de zender knippert de groene lichtdiode kort en
aan de ontvanger brandt de groene lichtdiode nu
permanent. Het luchtafvoerapparaat wordt
aangeschakeld.

• venster sluiten, luchtafvoerapparaat schakelt uit. Aan

de zender knippert de rode lichtdiode kort en aan de
ontvanger brandt de rode lichtdiode permanent. Het
luchtafvoerapparaat wordt uitgeschakeld.

• Uw installatie is bedrijfsklaar na de functiecontrole.
Herhaal deze functiecontrole regelmatig voor
uw veiligheid.

78

NL

Status en foutmeldingen varianten AS-7020 / AS-7030 / AS-7040

Status

AS-7020

Venster

open

Venster

gesloten

Alle

Batterij-

waarschuwing

Batterij leeg

AS-7030

Venster

open

Venster

gesloten

Kachel-zender

x

Non-existent

x

Non-existent

x

Non-existent

x

Non-existent

x

Non-existent

–

–

Venster-zender

1x langzaam GN knipperen

Na correcte herregistratie

2x snel knipperen

1x langzaam RD knipperen

Na correcte herregistratie

2x snel knipperen

3x snel knipperen,

nieuwe communicatie-

poging. Centrale wordt

niet bereikt, eindigde na

3 pogingen de

connectie setup

–

–

1x langzaam GN knipperen

Na correcte herregistratie

2x snel knipperen

(3 min. testinterval)

1x langzaam RD

knipperen

Na correcte herregistratie

2x snel knipperen

Rolluik-zender

x

Non-existent

x

Non-existent

x

Non-existent

x

Non-existent

x

Non-existent

x

Non-existent

x

Non-existent

Centrale (akoestisch)

1x pieptoon wanneer

–

1x pieptoon

–

–

–

–

–

oven aan

Centrale (LED)

LED venster

voortdurend GN

LED venster

voortdurend RD

–

Wanneer venster open

voortdurend GN met een

knipperende RD.

Wanneer venster gesloten

knipperende RD.

LED Power knippert RD.
Knipperende status LED

venster RD

LED venster

voortdurend GN

LED venster

voortdurend RD

Centrale (relais)

Stromketen

gesloten

Stromketen
onderbroken

–

Relais volgens de

toestand (zie venster

open / gesloten)

Stromketen
onderbroken

Stromketen

gesloten

Stromketen

onderbroken wanneer

oven aan

79

NL

Status

Oven uit

Oven op

Batterij-

waarschuwing

Batterij leeg

AS-7040

Venster

open

Venster

gesloten

Kachel-zender

1x langzaam GN

knipperen

Na correcte herregistratie

2x snel knipperen

(3 min. testinterval)

1x langzaam RD

knipperen

Na correcte herregistratie

2x snel knipperen

(3 min. testinterval)

Alle

Venster-zender

–

–

–

–

–

–

–

3x snel knipperen,

nieuwe communicatie-

poging.

Centrale wordt niet

bereikt, eindigde na

3 pogingen de

connectie setup

–

–

1x langzaam GN

knipperen

Na correcte herregistratie

2x snel knipperen

1x langzaam RD

knipperen

Na correcte herregistratie

2x snel knipperen

Rolluik-zender

x

Non-existent

x

Non-existent

x

Non-existent

x

Non-existent

x

Non-existent

–

–

Centrale (akoestisch)

–

1x pieptoon wanneer

venster gesloten

–

–

–

–

1x pieptoon wanneer

oven aan

Centrale (LED)

LED oven

voortdurend GN

LED oven

voortdurend RD

–

Wanneer oven /

venster aan / geopend

voortdurend GN met

knipperende RD.

Wanneer oven /

venster uit / gesloten

knipperende RD.

Power LED knippert RD.

Knipperende Status

LED oven / venster RD

LED venster

voortdurend GN

LED venster

voortdurend RD

Centrale (relais)

Stromketen

gesloten

Stromketen

onderbroken wanneer

venster gesloten

–

Relais volgens de

toestand (zie venster

open / gesloten)

Stromketen

onderbroken

Stromketen

gesloten

Stromketen

onderbroken wanneer

oven aan en rolluik

gesloten

80

NL

Status

Oven uit

Oven op

Rolluik

geopend

Rolluik

gesloten

Alle

Batterij-

waarschuwing

Batterij leeg

Kachel-zender

1x langzaam
GN knipperen

Na correcte herregistratie

2x snel knipperen

(3 min. testinterval)

1x langzaam RD

knipperen

Na correcte herregistratie

2x snel knipperen

(3 min. testinterval)

–

–

–

–

–

Venster-zender

–

–

–

–

3x snel knipperen,

nieuwe communicatie-

poging.

Centrale wordt niet

bereikt, eindigde na

3 pogingen de

connectie setup

–

–

Rolluik-zender

–

–

1x langzaam GN

knipperen

Na correcte herregistratie

2x snel knipperen

1x langzaam RD

knipperen

Na correcte herregistratie

2x snel knipperen

–

–

–

Centrale (akoestisch)

–

1x pieptoon wanneer

venster gesloten

–

1x pieptoon wanneer

rolluik gesloten

–

–

–

Centrale (LED)

LED oven

voortdurend GN

LED oven

voortdurend RD

LED rolluik

voortdurend GN

LED rolluik

voortdurend RD

–

Wanneer oven aan /

venster geopend /

rolluik geopend GN met

knipperende RD.

Anders knipperende RD.

POWER LED knippert RD
Knipperende Status LED

Oven / venster /

rolluik RD

Centrale (relais)

Stromketen

gesloten

Stromketen

onderbroken wanneer

venster en rolluik

gesloten

Stromketen

gesloten

Stromketen

onderbroken wanneer

oven aan

–

Relais volgens de

toestand (zie venster

open / gesloten)

Stromketen

onderbroken

81

NL

Aanwijzing

Onder invloed van sterke statische, elektrische of
hoogfrequente velden (ontladingen, mobiele telefoons,
radiozendinstallaties, GSM’s, microgolven) kan de
werking van de toestellen (het toestel) nadelig
worden beïnvloed.

CE-conformiteit

Wij bevestigen de conformiteit van dit apparaat met
de Europese richtlijn 89/336/EWG betreffende de
elektromagnetische compatibiliteit alsook de
laagspanningsrichtlijn 73/23/EWG. De vergunning
voor radiografische apparatuur is goedgekeurd
overeenkomstig de EC R&TTE-richtlijn 1995/5/EC.

Technische gegevens

Netspanning (centrale): 230 V ~ , 50/60 Hz, ca.
2 W schakelvermogen: 1800 W, 8A, bij cos Phi=1
Radiografische reikwijdte: tot 50 m

Radiofrequentie: 868,350 MHz

Veiligheidsklasse: IP 20, enkel voor droge ruimtes
Batterijen:
(venster-zender AS-F20): 1 x maat CR2477
(rolluik-sensor AS-R40): 1 x maat CR2477
Batterijen (kachel-zender AS-T30):

2 x maat AA/Mignon/LR6 Alkaline

Veiligheidsrichtlijnen

Bij schade die door het niet navolgen van deze
gebruikershandleiding wordt veroorzaakt, vervalt het
recht op garantie. Voor indirecte schade zijn wij niet
aansprakelijk!

Voor schade aan zaken of personen die door

ongeschikte bediening of niet-opvolgen van de
veiligheidsrichtlijnen veroorzaakt wordt, zijn wij niet
aansprakelijk. In deze gevallen vervalt elke aanspraak
op garantie!

Gebruik dit product niet in ziekenhuizen of soortgelijke

medische instellingen. Hoewel dit toestel slechts
relatief zwakke radiosignalen uitzendt, zouden die daar
tot werkingsstoornissen van levensbelangrijke systemen
kunnen leiden. Hetzelfde geldt mogelijk in andere
omgevingen.

Om veiligheids- en vergunningsredenen (CE) is het

niet toegestaan om op eigen houtje het product om te
bouwen en/of te veranderen.

U mag zelf niet trachten de reparatie uit te voeren!

Haal het product niet uit elkaar! Er bestaat gevaar op
een levensgevaarlijke elektrische schok!

Laat het verpakkingsmateriaal niet achteloos

rondslingeren, plastic folie/ zakken, polystyreendelen
enz. kunnen in kinderhanden gevaarlijk
speelgoed worden.

Het toestel is uitsluitend geschikt voor droge binnen-

ruimtes (geen badkamers of andere vochtige ruimtes).
Vermijd dat het toestel vochtig of nat wordt.

In bedrijfsgebouwen moeten de veiligheidsvoorschriften

van het verbond van bedrijfsvakverenigingen voor
elektrische installaties en bedrijfsmiddelen worden

82

NL

gerespecteerd. Wend u tot een vakman als u twijfelt
over de werkwijze, de veiligheid of de aansluiting van
het toestel.

Ga voorzichtig om met het product - door stoten,

slagen of een val van al geringe hoogte wordt het
beschadigd.

2 JAAR BEPERKTE GARANTIE

Voor de duur van 2 jaar wordt de garantie gegeven, dat
dit product vrij is van defecten in het materiaal en in de
uitvoering. Dat is alleen van toepassing als het toestel
op normale wijze gebruikt wordt en regelmatig wordt
onderhouden. De verplichtingen van deze garantie zijn
beperkt tot de reparatie of de nieuwe montage van een
of ander onderdeel van het toestel en gelden uitsluitend
onder de voorwaarde dat er geen onbevoegde
wijzigingen of pogingen tot reparatie werden
uitgevoerd. Uw wettelijke rechten als klant worden op
geen enkele wijze door deze garantie beïnvloed.

Opgelet!

Er is geen recht op garantie in ondermeer de
volgende gevallen:

• bedieningsfouten

• lege batterijen of defecte accu’s

• verkeerde codering/kanaalkeuze

• storingen door andere toestellen op radiostralen

(bv. gsm-gebruik)

• ingrepen/inwerkingen van buitenaf

• mechanische beschadigingen

• vochtschade

• geen garantiebewijs (aankoopbewijs)

Bij schade die veroorzaakt wordt doordat deze

gebruiksaanwijzing niet werd opgevolgd, vervalt alle
aanspraak op garantie. Voor vervolgschade zijn wij niet
aansprakelijk! Bij materiële of lichamelijke schade die
veroorzaakt werd door oncorrect gebruik of doordat
de veiligheidsrichtlijnen niet werden opgevolgd, zijn
wij niet aansprakelijk. In deze gevallen vervalt elke
aanspraak op garantie!

Aansprakelijkheidsbeperking:

De fabrikant is niet aansprakelijk voor het verlies of
de beschadiging van om het even welke soort, met
inbegrip van bijkomende of vervolgschade, die direct of
indirect het resultaat zijn van een fout in het product.

Deze gebruiksaanwijzing is een publicatie van

Protector GmbH

An den Kolonaten 37
26160 Bad Zwischenahn
Duitsland

Deze gebruiksaanwijzing voldoet aan de technische

eisen bij het ter perse gaan. Wijzigingen in techniek
en uitrusting voorbehouden.

83

“Hiermit erklärt Protector GmbH, dass sich dieses Gerät in Übereinstimmung

mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet.”

Konformitätserklärung kann unter folgender Adresse gefunden werden:

http://www.protector24.de/download/ce/AS-7000ce.pdf

www.protector24.de

Protector GmbH · An den Kolonaten 37 · 26160 Bad Zwischenahn · Germany

AS 7000_2. Version_02/18 Manual_2 x AA_DiBt
