PROTANKLESS 635ES User Manual

Page 1

GWH-635-ES

Modèle d'intérieur

Modèle à température modulée avec allumage électronique Convenant uniquement au chauffage de l'eau potable - non approuvé pour le chauffage des locaux

(conçu en vue d'un débit variable)

GWH-635-ES-N - Gaz naturel GWH-635-ES-L - Gaz de pétrole liquéfié (PL)

Mise en garde:

directives contenues dans ce manuel, un incendie ou une explosion pourrait se produire et causer des dommages matériels, des blessures corporelles ou le décès. Ne pas entreposer ni utiliser d'essence ou d'autres vapeurs et liquides inflammables, combustibles ou corrosifs à proximité de cet appareil ou de tout autre appareil électroménager. Une installation, un réglage, une altération, un entretien ou des réparations inadéquats peuvent causer des blessures corporelles ou des dommages matériels. Veuillez consulter ce manuel. Pour obtenir de l'aide ou de plus amples renseignements, adressez-vous à un installateur professionnel, à un réparateur accrédité ou à votre fournisseur de gaz.

Dans le Commonwealth du Massachusetts, ce produit doit être installé par un plombier ou un monteur d'installations au gaz accrédité. Une fois l'installation terminée, ces directives doivent être

remises à l'utilisateur de l'appareil aux fins de consultation ultérieure.

6 720 607 314 US (05.12) AL

Si vous ne suivez pas à la lettre les

Quoi faire si vous détectez une odeur de gaz

• Fermez la valve à gaz. Ouvrez des fenêtres.

• N'allumez aucun appareil électroménager.

• Ne touchez à aucun interrupteur électrique; n'utilisez aucun téléphone à l'intérieur de votre immeuble.

• Appelez immédiatement votre fournisseur de gaz en utilisant le téléphone d'un voisin. Suivez les directives du fournisseur de gaz.

• Si vous ne pouvez pas joindre votre fournisseur de gaz, téléphonez au service des incendies.

• L'installation et l'entretien doivent être confiés à un installateur professionnel, à un réparateur accrédité ou au fournisseur de gaz.

Page 2

Index

Index 2

1 Mises en garde 2

2 Détails de l'appareil 4

2.1 Caractéristiques 4

2.2 Fiche technique du modèle GWH-635-ES (spécifications) 4

2.3 Dimensions et dégagement minimal lors de l'installation 6

2.4 Règles générales pour un fonctionnement en toute sécurité 7

2.5 Choix du meilleur emplacement pour le chauffe-eau 7

2.6 Dégagement 8

2.7 Montage et installation 8

2.8 Besoins en air comburant 9

2.9 Ventilation 10

2.9.1 Options de ventilation 13

2.10 Raccordement des conduites de gaz 17

2.11 Grosseur des conduites de gaz 19

2.12 Mesure de la pression du gaz 19

2.12.1 Branchement du manomètre 19

2.12.2 Vérification de la pression statique 19

2.12.3 Vérification de la pres. de fonctionnement 19

2.13 Raccordement des conduites d'eau 20

2.14 Connexions électriques 21

2.15 Directives d'utilisation 21

2.16 Consignes de sécurité à lire avant d'utiliser le chauffe-eau 21

2.17 Directives d'allumage et d'utilisation 22

3 Directives d'utilisation 23

3.1 Alimentation électrique 23

3.2 Réglage de la température 23

3.3 Utilisation de l'accessoire télécommande 25

3.4 Fonctionnement 25

3.5 Touche de réinitialisation 25

3.6 Touche de programmation 25

3.7 État de verrouillage 26

4 Entretien et réparations 27

5 Résolution de problèmes 27

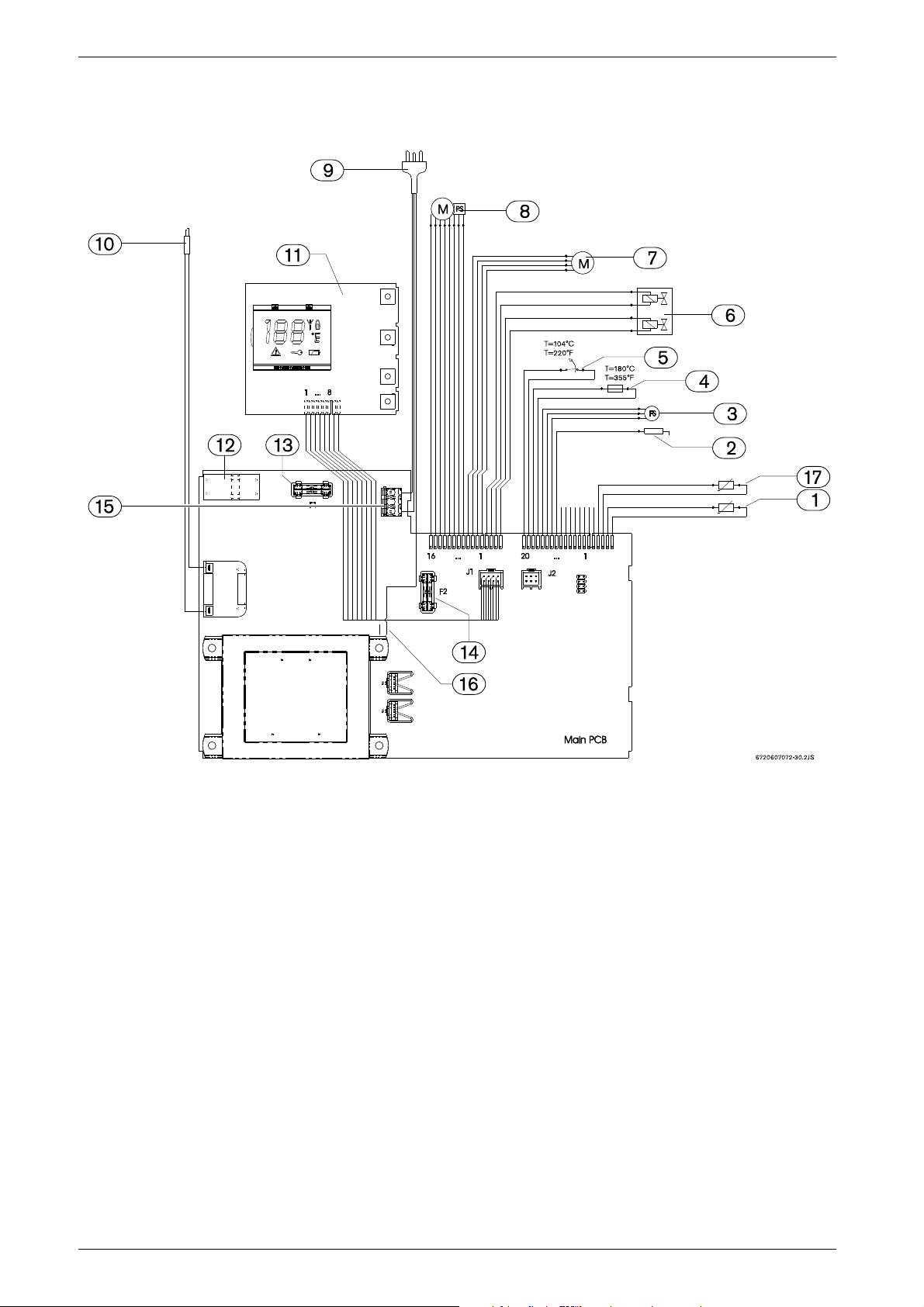

6 Diagramme électrique 30

7 Schéma fonct. du mod. GWH-635-ES 31

8 Diagramme des composants internes et liste des pièces 32

8.1 Composants internes 32

8.2 Diagramme des composants 33

8.3 Liste des pièces 34

9 Réglage spécial pour la mesure et le rajustement des niveaux de CO2 35

10 Protection de l'environnement 36

11 Garantie limitée de quinze ans 38

1 Mises en garde

Avertissement : Si vous ne suivez pas à la

lettre les directives contenues dans ce manuel, un incendie ou une explosion pourrait se produire et causer des dommages matériels, des blessures corporelles ou le décès.

Avertissement : Une installation, un réglage, une altération, un entretien ou des réparations inadéquats peuvent causer des blessures corporelles ou des dommages matériels. Veuillez consulter ce manuel. Pour obtenir de l'aide ou de plus amples renseignements, adressez-vous à un installateur professionnel, à un réparateur accrédité ou à votre fournisseur de gaz. Une fois l'installation terminée, ces directives doivent être remises à l'utilisateur de l'appareil aux fins de consultation ultérieure.

Caractéristiques

Allumage électronique et ventilation électrique.

Pour votre sécurité

Ne pas entreposer ni utiliser d'essence ou d'autres vapeurs et liquides inflammables, combustibles ou corrosifs à proximité de cet appareil ou de tout autre appareil électroménager.

Avertissement : Choisissez minutieusement l'emplacement du chauffe-eau. L'alimentation en air comburant et l'installation du conduit d'évacuation sont extrêmement importantes. Une mauvaise installation peut entraîner des accidents mortels causés par le manque d'air, l'intoxication au monoxyde de carbone ou un incendie.

Avertissement : Les gaz d'échappement doivent être évacués vers l'extérieur au moyen d'un conduit d'évacuation de matériau approprié pour les systèmes de ventilation de catégorie III et des températures atteignant jusqu'à 248°C (480°F). La tuyauterie de raccordement des conduits de ventilation et d'air comburant doit être étanche aux gaz et scellée de façon à empêcher toute possibilité de fuite des gaz de carneau, d'émission de monoxyde de carbone et de risque d'incendie pouvant causer des blessures graves ou le décès.

6 720 607 314

Page 3

Avertissement : Placez le chauffe-eau dans un endroit où les fuites d'eau NE pourront PAS ENDOMMAGER les lieux ou les étages inférieurs.

Avertissement : Les raccordements et la mise à la terre faits sur place doivent respecter les codes locaux ou, en leur absence, la plus récente version du National Electric Code, soit la norme ANSI/NFPA 70; au Canada, tout le câblage électrique doit respecter les codes locaux et le Code canadien de l'électricité, soit la norme CSA C22.1 Partie 1.

Avertissement : Le danger de chocs liés à la tension de la ligne existe. Avant de procéder à l'entretien ou à la réparation du chauffe-eau, coupez l'alimentation électrique vers le chauffe-eau à la connexion principale ou au coupe-circuit. Si vous ne le faites pas, vous courez le risque de blessures graves ou de décès.

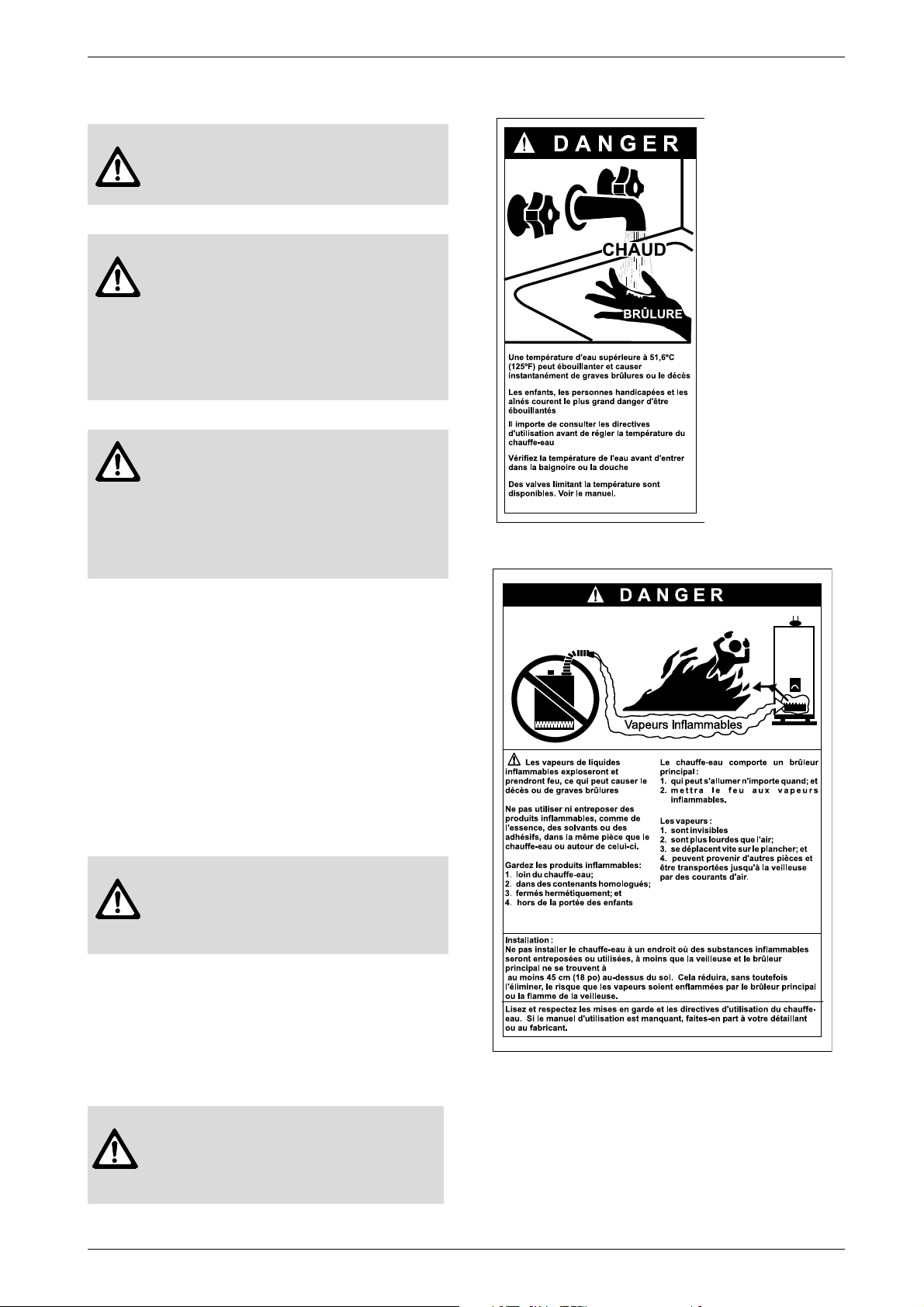

Mises en garde

Fig. 1

Quoi faire si vous détectez une odeur de gaz

• Fermez la valve à gaz. Ouvrez des fenêtres.

• N'allumez aucun appareil électroménager.

• Ne touchez à aucun interrupteur électrique; n'utilisez aucun téléphone à l'intérieur de votre immeuble.

• Appelez immédiatement votre fournisseur de gaz en utilisant le téléphone d'un voisin. Suivez les directives du fournisseur de gaz

• Si vous ne pouvez pas joindre votre fournisseur de gaz, téléphonez au service des incendies.

• L'installation et l'entretien doivent être confiés à un installateur professionnel, à un réparateur accrédité ou au fournisseur de gaz.

Avertissement : Le chauffe-eau doit être débranché du système de conduites d'alimentation de gaz durant tout essai de ce système à des pressions égales ou supérieures à 3,5 kPa (0,5 lb/po2).

FCC: Cet appareil se conforme à la Partie 15 des règles de la FCC. Son fonctionnement respecte les deux conditions suivantes: (1) Cet appareil ne peut produire aucune interférence néfaste, et (2) cet appareil doit accepter toute interférence captée, y compris une interférence susceptible de causer un fonctionnement indésirable.

Fig. 2

Prudence : Toute altération ou modification n'ayant pas été explicitement approuvée par la partie responsable de la conformité de l'appareil pourrait annuler l'autorisation de l'utilisateur à l'utiliser.

6 720 607 314

Page 4

Détails de l'appareil

2 Détails de l'appareil

2.1 Caractéristiques

Pièces

• Commande à interface tactile

• Brûleur compact ultra-puissant à prémélange à faibles émissions d'oxydes d'azote

• Valve à gaz modulée avec régulateur pour une proportion gaz-air constante

• Valve d'eau modulée pour un confort accru et un meilleur contrôle de la température.

Dispositifs de sécurité

• Capteur de flamme (par variation d'ionisation)

• Détecteur de surchauffe

• Limiteur de température

• Capteur de vitesse du ventilateur.

Matériaux de qualité supérieure pour une durée de vie prolongée

• Corps de chauffe en cuivre

• Brûleur en cermet à haut rendement

• Boîtier compact peu encombrant; montage mural à l'aide du crochet fourni

• Couvercle monobloc facile à enlever.

Caractéristiques

• Fenêtre d'affichage à cristaux liquides

• Interrupteurs marche-arrêt et de réglage de la température

• Touche de réinitialisation

• Touche de programmation (valeur par défaut réglable de la température)

• Codes d'erreur pour faciliter le diagnostic et les réparations.

Accessoires

• Télécommande sans fil facultative pour faire fonctionner l'appareil

• Trousse de terminaison du conduit d'évacuation.

Étant donné que BOSCH améliore constamment ses produits, leur fiche technique peut changer sans préavis.

Puissance maximale

41,8 kWh (142 968 Btu)

Alimentation maximale

51,2 kWh (175 000 Btu)

Rendement en %

Rendement énergétique de 86,5 %

Puissance minimale

9,1 kWh (31 131 Btu)

Réglage de la température

Plage de réglage : de 38ºC (100ºF) à 60ºC (140ºF) Température par défaut : 50ºC (122ºF) Stabilité : +/- 1ºC (2ºF)

Pression de gaz requise

Raccordement de gaz : 19 mm (¾ de po) Pression d'alimentation du gaz pendant que le chauffe-

eau est en marche (avec un débit d'eau chaude élevé)*

• Propane: de 2,73 kPa (11 po col. d'eau) à 3,47 kPa (14 po col. d'eau)

• Gaz naturel: de 1,24 kPa (5 po col. d'eau) à 3,47 kPa (14 po col. d'eau).

* Pour mesurer la pression du gaz, voir la section 2.12 “Mesure de la pression du gaz”.

Ventilation

Un purgeur de condensat est intégré dans la bague du conduit d'évacuation des gaz d'échappement du chauffe-eau; il faut y fixer le tube de purge de condensat fourni afin que le condensat puisse être éliminé adéquatement du purgeur. Voir la section 2.9 traitant de la ventilation.

Eau

• Raccordement d'eau chaude : 19 mm (¾ de po)

• Raccordement d'eau froide : 19 mm (¾ de po)

• Matériau de la valve d'eau : polymère (PPS - sulfide de polypropylène)

• Débit d'eau minimal : 3 l/min (0,8 gal/min)

• Pression d'eau minimale recommandée : 2,07 bar (30 lb/po2)

• Raccordements : – sous le chauffe-eau

2.2 Fiche technique du modèle GWH635-ES (spécifications)

Utilisation approuvée aux États-Unis et au Canada.

Capacité

Débit maximal : 24 l/min (6,35 gal/min) - hausse de 25ºC (45ºF)

Combustion

• NOx ≤ 55 ppm

• CO ≤ 250 ppm

• Niveau de CO2 réglé en usine, voir la section 9.

Dimensions

• Profondeur : 220 mm (8 po ½)

6 720 607 314

Page 5

Détails de l'appareil

Bandes autocollantes de plastique

• Largeur : 400 mm (15 po ¾)

• Hauteur : 600 mm (23 po ½)

• Poids : 21 kg (47 lb).

Types de gaz

Gaz naturel Gaz de pétrole liquéfié

Pour convertir le type de gaz, il faut absolument faire appel à un technicien de gaz accrédité, qui utilisera un analyseur de CO2 calibré. Téléphonez à BBTNA pour obtenir les directives relatives à la conversion.

Voltage

120 V c.a. (60 Hz)

Intensité du courant électrique

AU REPOS - 40 mA En marche ≤ 2,5 A

Bruit

≤ 50 db (A)

Dispositifs de sécurité

• Avertisseur d'extinction de flamme (capteur de flamme par variation d'ionisation)

• Soupape de sûreté (fournie avec le chauffe-eau)

• Détecteur de surchauffe (limiteur de température).

Avant d'installer l'appareil, assurez-vous que vous avez le bon chauffe-eau pour votre type de gaz-propane ou naturel. Les étiquettes

d'identification se trouvent sur la boîte d'expédition et sur la plaque signalétique située sur le panneau latéral droit du couvercle.

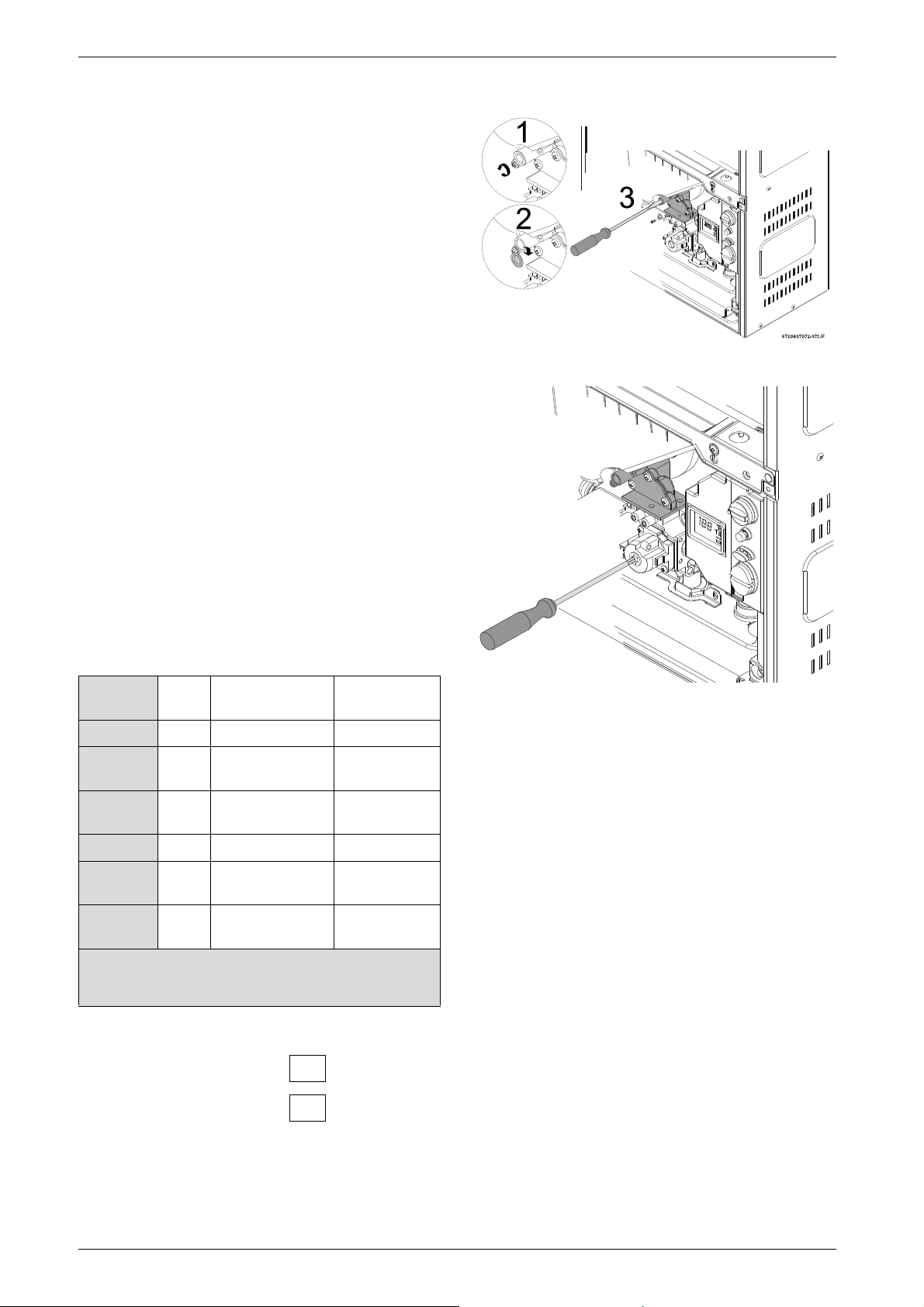

Pour enlever le couvercle avant

• Dévissez les deux vis à tête Philips se trouvant sur le panneau avant (sous les bandes protectrices autocollantes si elles ont déjà été apposées) - voir la Fig. 3.

• Soulevez le couvercle avant et enlevez-le.

Résistance à l'eau

IP X4 (protection contre les gouttes d'eau)

DÉBALLAGE DU CHAUFFE-EAU GWH-635-ES

Ce chauffe-eau est expédié dans un emballage protecteur.

La boîte contient:

• une soupape de sûreté (calibrée à 10,3 bar ou 150 lb/po2 / 200 000 Btu)

• un crochet pour suspendre le chauffe-eau

• un adaptateur de conduit d'évacuation (avec quatre vis et rondelles)

• un tube de purge de condensat

• un adaptateur de conduit d'air comburant (avec trois vis et rondelles)

• des bandes protectrices autocollantes servant à recouvrir les vis du couvercle avant et le panneau de commande, que l'installateur devrait apposer sur le devant de l'appareil une fois l'installation terminée. Voir la Fig. 3.

• un manuel d'installation

• une carte d'enregistrement de la garantie

• une étiquette du Guide de l'énergie.

Ne perdez pas ce manuel. Veuillez remplir et retourner la carte d'enregistrement de la garantie cijointe.

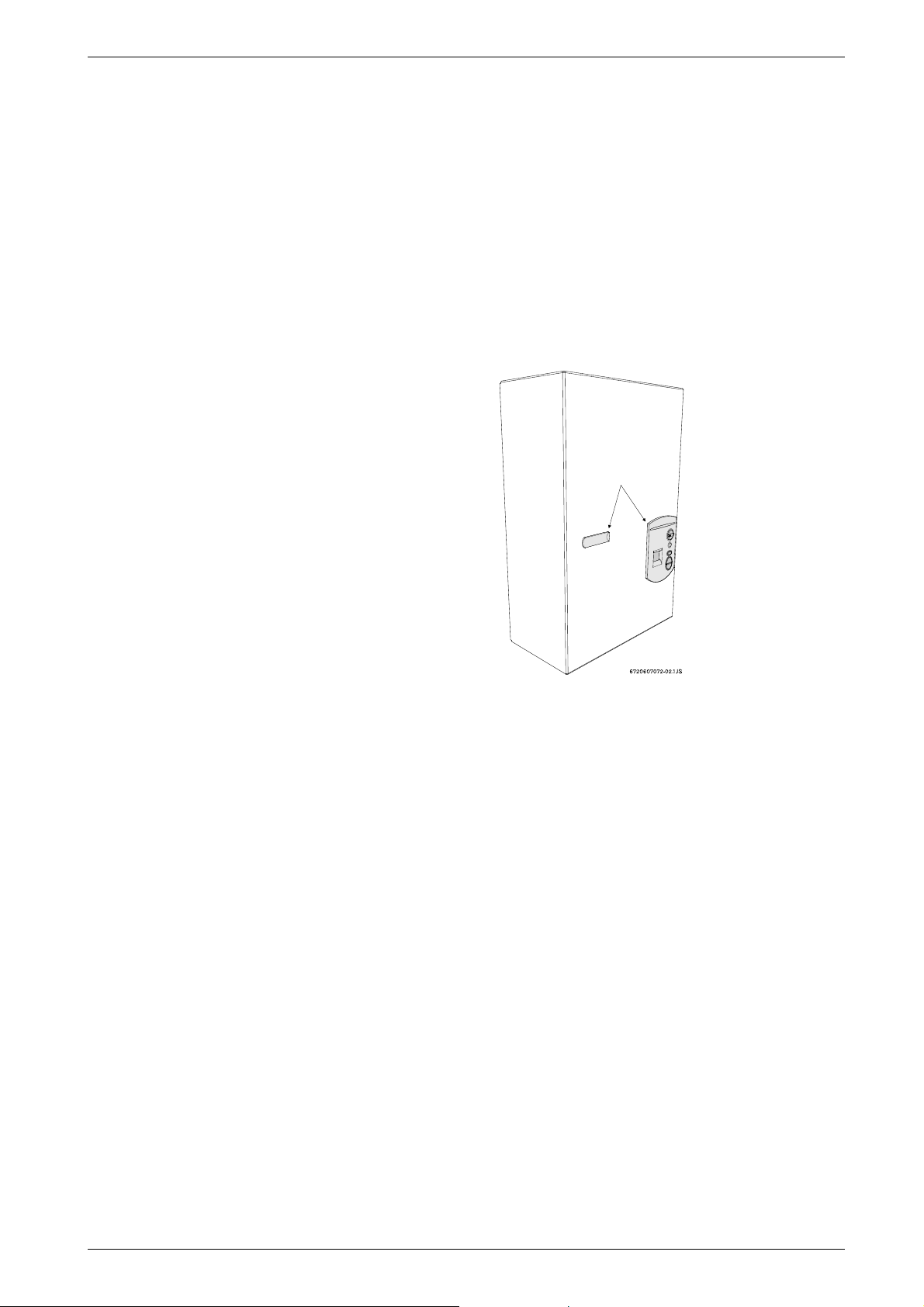

Fig. 3 Enlever le couvercle avant

Le modèle GWH-635-ES n'est pas approuvé ni conçu pour :

• un usage dans des maisons usinées (mobiles), véhicules récréatifs ou bateaux;

• le chauffage ou d'autres applications de recirculation/pompage*;

• une installation extérieure (utilisez uniquement le modèle d'extérieur GWH-635-ESO);

• un système d'appoint de chauffage solaire/ préchauffage ou un auxiliaire à haute température.

* Cela inclut les systèmes domestiques de pompe de circulation d'eau chaude en boucle, qui existerait déjà dans un système résidentiel d'eau chaude. Un mini réservoir électrique (d'une capacité de 14 à 21 litres ou 4 à 6 gallons) devrait être utilisé pour cette application; lorsqu'elle est conçue ainsi, la pompe ne fera circuler l'eau chaude que dans le mini réservoir et dans la boucle de retour de l'eau chaude de l'immeuble (un fonctionnement minuté ou à contrôle thermostatique de la pompe est courant). Le modèle GWH-635-ES devrait être raccordé avant le chauffe-eau du mini réservoir - adressez-vous à BBTNA si vous avez besoin de plus de précisions.

6 720 607 314

Page 6

Détails de l'appareil

2.3 Dimensions et dégagement minimal lors de l'installation

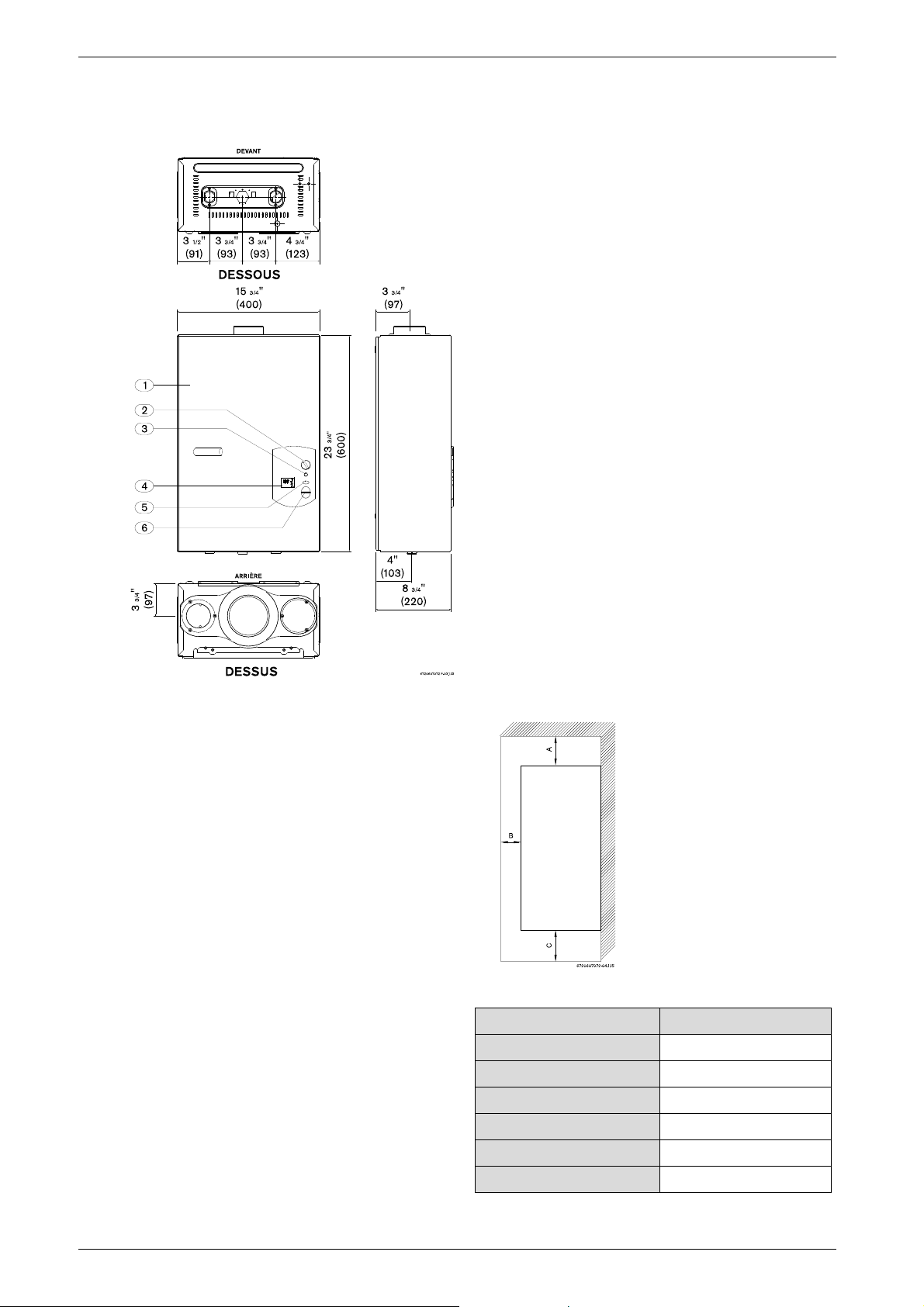

Fig. 4 Dimensions

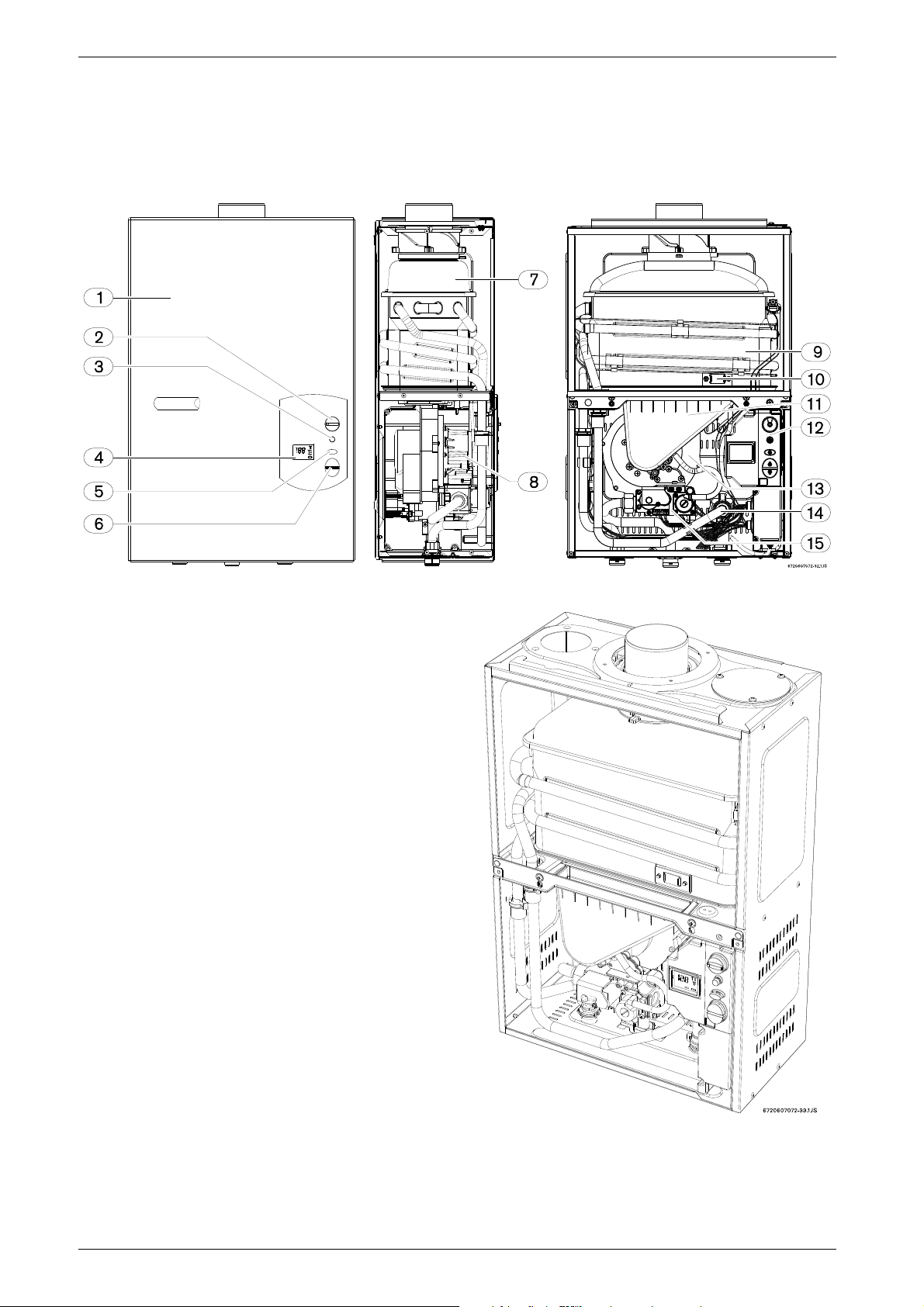

1 Couvercle 2 Interrupteur marche-arrêt 3 Touche de réinitialisation 4 Fenêtre d'affichage 5 Touche de programmation 6 Boutons de réglage de la température

Fig. 5 Dégagement minimal

MODÈLE GWH-635-ES

DESSUS (A) 305 mm (12 po)

DEVANT (B) 25 mm (1 po)

ARRIÈRE 0 mm (po)

CÔTÉS 25 mm (1 po)

PLANCHER (C) 305 mm (12 po)

DIAMÈTRE DU CONDUIT 76 mm (3 po)

Table 1 Dégagement minimal

6 720 607 314

Page 7

Détails de l'appareil

2.4 Règles générales pour un fonctionnement en toute sécurité

B 1. Vous devriez suivre les directives suivantes

lorsque vous installez votre chauffe-eau. Aux ÉtatsUnis : Vous devez respecter les codes en vigueur dans votre localité ou, en l'absence de tels codes, il faut se conformer à la norme ANSI Z223.1/NFPA 54 du National Fuel Gas Code. Au Canada: L'installation doit être conforme aux CODES D'INSTALLATION B149.1 et B149.2 de l'ACG et(ou) aux codes d'installation locaux

B 2. Choisissez minutieusement l'emplacement du

chauffe-eau. L'alimentation en air comburant et l'installation du carneau sont extrêmement importantes. Une mauvaise installation peut entraîner des accidents mortels causés par le manque d'air, l'intoxication au monoxyde de carbone ou un incendie.

B 3. Quand l'appareil est installé à l'intérieur en

CIRCUIT FERMÉ (deux tuyaux), il est permis de l'installer dans une salle de bain, une chambre à coucher et une pièce occupée qui est normalement gardée fermée. Voir la section 2.9. Si l'appareil est installé à l'intérieur et utilise l'air comburant intérieur, l'endroit où vous installez le chauffe-eau doit être suffisamment aéré.

des incendie interdit l'installation d'un chauffe-eau NON SCELLÉ dans une salle de bain, une chambre à coucher ou toute pièce occupée qui est normalement gardée fermée. Voir les sections et

2.8

B 4. Vous devez ventiler votre chauffe-eau. Voir la

section traitant de la VENTILATION.

B 5. Il faut vérifier si l'appareil et le raccordement du

gaz sont à l'épreuve des fuites avant la mise en marche de l'appareil. L'appareil doit être isolé du système de conduites d'alimentation du gaz, en fermant le robinet d'arrêt manuel du gaz (non fourni avec le chauffe-eau), durant tout essai de pression du système de conduites d'alimentation du gaz à des pressions dépassant 3,5 kPa (0,5 lb/po2).

B 6. Gardez l'endroit où se trouve le chauffe-eau

propre et exempt de matières combustibles ou de liquides inflammables. Ne placez pas le chauffe-eau au-dessus de matériaux qui peuvent brûler. N'installez pas le chauffe-eau sur du tapis.

B 7. Une pression de gaz adéquate est cruciale en

vue du fonctionnement optimal de ce chauffe-eau. Les conduites de gaz doivent avoir des dimensions permettant d'obtenir la pression requise lorsque le chauffe-eau fonctionne à plein régime et que tous les autres appareils au gaz fonctionnent. Renseignezvous auprès de votre fournisseur de gaz local et consultez la section traitant du raccordement des conduites d'alimentation du gaz.

B 8. S'il y a surchauffe et que l'alimentation en gaz ne

s'arrête pas, fermez le robinet d'arrêt manuel du gaz

Le Code national de prévention

2.5

se trouvant sur la conduite de gaz. Remarque : Le robinet d'arrêt manuel du gaz n'est pas fourni avec le chauffe-eau.

B 9. N'utilisez pas cet appareil si l'une ou l'autre de ses

pièces a été submergée dans l'eau. Appelez immédiatement un technicien qualifié afin qu'il inspecte l'appareil et remplace toute partie du système de régulation et de commande du gaz ayant été submergée dans l'eau.

2.5 Choix du meilleur emplacement pour le chauffe-eau

Choisissez minutieusement l'emplacement du chauffeeau. Pour votre sécurité et un bon fonctionnement du chauffe-eau, vous devez lui fournir une alimentation suffisante en air comburant et prévoir une ventilation adéquate.

Suivez les lignes directrices suivantes:

B 1. Placez le chauffe-eau à un endroit où les

raccordements du conduit d'évacuation, des conduites de gaz et de la tuyauterie seront faisables et pratiques.

B 2. On recommande fortement d'installer le chauffe-

eau en CIRCUIT FERMÉ (deux tuyaux). Si le chauffeeau est installé en tant que chauffe-eau NON SCELLÉ (tuyau unique), le Code du bâtiment exige alors que vous n'installiez pas cet appareil dans une salle de bain, une chambre à coucher ou toute pièce occupée qui est normalement gardée fermée. Les chauffe-eau NON SCELLÉS ont besoin d'une quantité considérable d'air comburant - voir la section 2.8. Si vous installez le chauffe-eau NON SCELLÉ dans une salle de lavage, assurez-vous que la sécheuse est bien ventilée. Si vous ne ventilez pas suffisamment la sécheuse, cela pourrait entraîner une accumulation graduelle de charpie à l'intérieur de la chambre de combustion du chauffe-eau.

B 3. Les conduites d'eau chaude doivent être gardées

courtes pour économiser l'énergie. Il est toujours préférable de choisir un emplacement central pour le chauffe-eau. Il est aussi préférable d'isoler les conduites d'eau chaude.

6 720 607 314

Page 8

Détails de l'appareil

Avertissement : L'eau contenue dans ce chauffe-eau est froide et demeure froide sauf quand vous utilisez votre chauffe-eau. N'INSTALLEZ DONC

PAS VOTRE CHAUFFE-EAU DANS UN ENDROIT OÙ IL POURRAIT GELER. Si vous prévoyez des

températures sous le point de congélation à l'endroit où est installé le chauffe-eau, purgez complètement le chauffe-eau en débranchant les raccords d'entrée et de sortie d'eau se trouvant sous le chauffe-eau. Pour éviter tout dommage causé par le gel, injectez de petites quantités d'air comprimé (1,38-2,76 bar ou 20-40 lb/ po2) par ces raccords afin de dégager l'eau résiduelle dans les conduites horizontales et la valve d'eau.

Avertissement : Les matières inflammables, l'essence, les contenants sous pression et tout autre matériau ou article constituant un risque d'incendie ne doivent PAS être placés sur le chauffe-eau ou à côté de celui-ci. L'endroit où se trouve l'appareil doit toujours être exempt de matières inflammables, d'essence et d'autres vapeurs ou liquides inflammables.

2.6 Dégagement

Le chauffe-eau GWH-635-ES est approuvé pour une installation sur une paroi combustible (voir la section

2.7 - Montage et installation), pourvu que le sol soit recouvert d'un matériau non combustible. Pour une installation dans une alcôve ou un placard, il faut respecter la distance minimale, qui est précisée cidessous, de toute matière combustible ou non. Voir aussi la Fig. 5.

A. Dessus 305 mm (12 po) B. Devant 25 mm (1 po) C. Arrière 0 mm * D. Côtés 25 mm (1 po) E. Dessous 305 mm (12 po)

Le dégagement de tout tuyau du conduit d'évacuation dépendra des exigences stipulées par le fabricant du conduit d'évacuation en acier inoxydable. Il faut utiliser un conduit d'évacuation (homologué pour les appareils de catégorie III) à paroi simple en acier inoxydable (AL29-4C) pour l'évacuation des gaz de cet appareil. Voir la section 2.9 traitant de la VENTILATION.

2.7 Montage et installation

Avertissement : Avant de commencer

l'installation : B S'assurer qu'il n'y a aucune pièce lâche

à l'intérieur de l'appareil;

B S'assurer que la conduite de gaz, la

valve à gaz, le mélangeur, le ventilateur et le brûleur ne sont pas endommagés et sont bien fixés.

Il faut enlever le couvercle avant (voir les directives en page 4) afin de procéder à une inspection visuelle des pièces.

Le chauffe-eau GWH-635-ES est approuvé en vue d'une installation murale. Fixez le crochet de suspension fourni avec le chauffe-eau sur un pan de mur. Voir la Fig. 6.

N'installez pas le chauffe-eau sur un mur couvert de tapis ou sur un plancher recouvert d'un matériau combustible, comme le tapis. Le chauffe-eau doit être monté sur le mur au moyen du matériel d'ancrage approprié.

Si le crochet de suspension ne s'aligne pas sur deux montants du mur, on recommande de fixer d'abord une ou deux planche(s) de soutien - planche(s) de 30 sur 122 cm (1 x 4 pi) ou contreplaqué d'au moins 13 mm (½ po) d'épaisseur - perpendiculairement à deux montants, puis de fixer le chauffe-eau aux planches de soutien. Le chauffe-eau doit être gardé de niveau sur la surface du mur. Voir la Fig. 6.

6 720 607 314

Page 9

Détails de l'appareil

L'expansion et la contraction de la tuyauterie attribuables aux variations de température de l'eau circulant dans les tuyaux transmettent un mouvement au chauffe-eau qui, s'il est fixé directement sur un matériau instable et friable, comme le placoplâtre, peut entraîner la défaillance du montage.

Avant d'installer l'appareil, assurez-vous que vous avez le bon chauffe-eau pour votre type de gaz propane ou gaz naturel.

Il y a des étiquettes d'identification sur la boîte d'expédition ainsi que sur la plaque signalétique se trouvant sur le panneau latéral droit du couvercle.

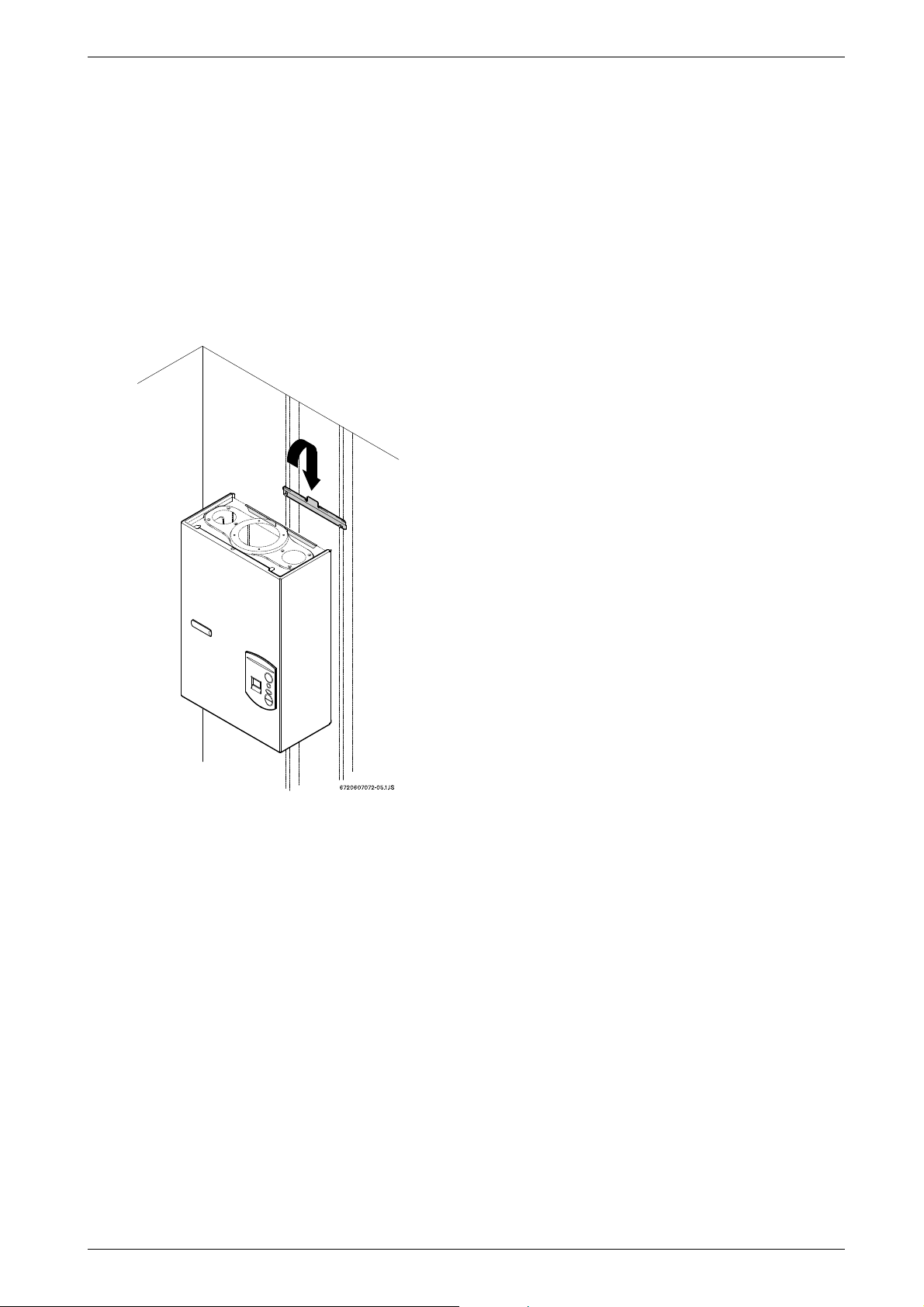

Fig. 6 Montage du chauffe-eau

2.8 Besoins en air comburant

Le chauffe-eau GWH-635-ES est un chauffe-eau scellé, et on recommande que l'air comburant soit acheminé par tuyau vers l'appareil. Lorsque l'air comburant est acheminé par tuyau jusqu'à l'appareil (SYSTÈME À DEUX TUYAUX), le système d'air comburant peut être constitué d'un tuyau de 76 mm (3 po) en PVC, en aluminium, aluminium souple ou en acier galvanisé. Voir les Fig. 10, Fig. 12 et Fig. 13. Choisissez un point où celui-ci pénétrera dans l'immeuble en vous assurant de maintenir la distance minimale de 91 cm (3 pi) entre la terminaison du tuyau d'air comburant et la terminaison du conduit d'évacuation de l'appareil. Voir la Fig. 16. REMARQUE: Il importe de respecter toutes les exigences du Code du bâtiment local lorsque vous percez le mur d'un immeuble.

REMARQUE: L'emplacement de la bouche du conduit d'air comburant sur la côté de l'immeuble doit être

éloigné d'au moins 91 cm (3 pi) de la terminaison du conduit d'évacuation, voir la

Fig. 16

du tableau4.

Le chauffe-eau peut fonctionner sans que de l'air comburant ne soit acheminé de l'extérieur, à condition qu'une quantité adéquate d'air comburant soit disponible dans la pièce. Il importe de suivre les directives suivantes à l'égard de l'air comburant pour un SYSTÈME À TUYAU UNIQUE seulement (conduit d'évacuation seulement) et de respecter les Fig. 14 et Fig. 15 pour une installation appropriée.

• Appareils situés dans des endroits non confinés:

– a) Par endroit non confiné, on entend un endroit

dont le volume est supérieur à 1,42 mètre cube (50 pi3) par 0,29 kWh (1 000 Btu/h) du volume nominal combiné de tous les appareils électroménagers qui y sont installés. Le chauffeeau GWH-635-ES exige à lui seul un volume de 247,8 mètres cubes (8 750 pi3).

– b) Dans des endroits non confinés de bâtisses à

charpente conventionnelle, en maçonnerie ou en métal, l'infiltration normale est suffisante pour assurer l'approvisionnement en air comburant, la ventilation et la dilution des gaz du carneau.

• Appareils situés dans des endroits confinés: L'espace confiné doit comporter deux ouvertures permanentes se trouvant à au plus 305 mm (12 po) du dessus et du dessous du boîtier. Chaque ouverture doit avoir un dégagement minimal de 6,45 cm2 (1 po2) par :

– 0,29 kWh (1 000 Btu/h) si tout l'air provient de

l'intérieur de la bâtisse;

– 0,58 kWh (2 000 Btu/h) si tout l'air provient de

l'extérieur par des conduites horizontales;

– 1,17 kWh (4 000 Btu/h) si tout l'air provient de

l'extérieur par des ouvertures directes ou des conduites verticales.

Sinon, l’espace confiné doit être muni d’une ouverture permanente ou d’une conduite d’air se trouvant à au plus 305 mm (12 po) du plafond de l’espace fermé. Cette ouverture doit avoir un dégagement de 6,45 cm (1 po2) par :

– 0,87 kWh (3 000 Btu/h) si tout l'air provient de

l'extérieur par une ouverture directe ou une conduite verticale.

Les persiennes, grilles et moustiquaires ont un effet de blocage. Si vous en utilisez, augmentez la taille de vos ouvertures de 300 % si les persiennes sont en bois (puisque le bois réduira la libre circulation d’air de 75 %) et de 40 % si elles sont métalliques (puisque le métal réduira la libre circulation d’air de 30 %). Consultez les codes nationaux de l'ACG pour obtenir tous les détails. Si la structure de la bâtisse est très dense, tout l'air devrait provenir de l'extérieur.

REMARQUE : Il est déconseillé d’utiliser l’air ambiant intérieur (système de ventilation à TUYAU UNIQUE) dans des endroits où les

6 720 607 314

Page 10

Détails de l'appareil

températures sous le point de congélation sont fréquentes. Les sécheuses, fournaises, fours à bois, ventilateurs de salle de bain ou de cuisine ou les autres appareils au gaz peuvent créer une pression d’air négative, lorsqu’ils fonctionnent, en faisant sortir l’air de l’immeuble. L’air froid sera alors refoulé à l’intérieur de l’immeuble et, s’il est aspiré à travers le chauffe-eau, il se pourrait qu’il gèle. On recommande la méthode de ventilation À DEUX TUYAUX (circuit fermé) – voir en page 13.

REMARQUE : Si le chauffe-eau est installé dans un salon de coiffure ou de barbier ou dans toute autre immeuble où des produits chimiques dégageant des substances corrosives ou inflammables, comme des vaporisateurs, sont utilisés couramment, il faut l'installer en tant qu'appareil scellé selon la méthode de ventilation À DEUX TUYAUX.

2.9 Ventilation

Avertissement : Ne réduisez pas la

taille des conduits (d'évacuation et d'air comburant) et ne les utilisez pas pour ventiler un autre appareil ou poêle muni d'un dispositif d'aération.

Z flex Protech Heat Fab BBTNA

Conduit de 76 mm (3 po) avec terminaison

Terminaison verticale de 76 mm (3 po)

Conduit de 102 mm (4 po) exigeant un cône

Terminaison horizontale de 102 mm (4 po)

Terminaison verticale de 102 mm (4 po)

2SVSTB03 FSTB3 939 0 TEE 2SVSTB03

2SVSRCF03 FSRC 3 5300CI 2SVSRCF03

2SVI0304 FS0304TI 9374

2SVSRTF04 FSTB4 9490TEE FXHOOD

2SVSRCF04 FSRC 4 5400CI ----------

2SVI0304

Tab. 2 Numéro de pièce des terminaisons/adapta-

teurs

Prudence : Le système d'évacuation doit être installé par une entreprise accréditée conformément à ces directives. S'il est mal installé, il pourrait provoquer une explosion ou un empoisonnement au monoxyde de carbone. BBTNA décline toute responsabilité à l'égard des appareils mal installés.

REMARQUE: Cet appareil doit être ventilé vers l'extérieur par un conduit d'évacuation scellé en acier inoxydable (AL29-4C), dont la longueur minimale est de 91 cm ou 3 pi (un coude à angle droit équivalant à 75 cm ou 2 pi ½). Les gaz d'échappement de l'appareil subissent une pression positive et doivent circuler dans un conduit scellé en acier inoxydable de 76 mm (3 po) ou 102 mm (4 po), qui est étanche aux gaz. REMARQUE: La bague du conduit d'évacuation qui se fixe sur le chauffe-eau a un diamètre de 76 mm (3 po), et il faut toujours utiliser cette bague, un raccord d'évasement de 76 à 102 mm (de 3 à 4 po) devant d'abord être fixé à la bague du conduit d'évacuation si un conduit de 102 mm (4 po) est utilisé. Les divers fabricants de conduits d'évacuation en acier inoxydable offrent différents dispositifs ou différentes méthodes de raccordement, ne mélangez pas les tuyaux de ventilation ou les méthodes de raccordement des différents fabricants. Le tuyau du conduit d'évacuation en acier inoxydable est muni de joints d'étanchéité scellants pour une installation facile, une sécurité accrue et une durée de vie prolongée. Le chauffe-eau ne doit pas être ventilé conjointement avec d'autres appareils; cet appareil peut uniquement être ventilé au moyen d'un conduit d'évacuation dédié et scellé.

Choisissez l'emplacement du système de ventilation de façon à ce qu'il respecte le code et les exigences du manufacturier à l'égard de son dégagement. Dans tous les cas, il faut respecter les codes locaux. Voir le tableau 3.

6 720 607 314

Page 11

Détails de l'appareil

La longueur minimale du conduit d'évacuation est de 91 cm (3 pi). L'utilisation d'un coude à angle droit est équivalent à une section de conduit d'une longueur de 75 cm (2 pi ½).

La température maximale des gaz d'échappement du modèle GWH-635-ES est de 225ºF (437ºF)

Options de ventilation

Circuit fermé (deux tuyaux)

Combustion ouverte (tuyau unique)

Le conduit d'évacuation est toujours muni d'un ventilateur. La tuyauterie des conduits d'évacuation et d'air comburant peut être installée à l'horizontale ou à la verticale et dans des directions différentes au besoin. + La bague du conduit d'évacuation qui se fixe sur le chauffe-eau a un diamètre de 76 mm (3 po), et il faut toujours utiliser cette bague, un raccord d'évasement de 76 à 102 mm (de 3 à 4 po) devant d'abord être fixé à la bague du conduit d'évacuation si un conduit de 102 mm (4 po) est utilisé. * Un maximum de trois coudes à angle droit est permis et ce, aussi bien dans la longueur du conduit d'évacuation que dans celle du conduit d'air comburant. ** Les fabricants de conduits d'évacuation en acier inoxydable (AL29-4C) sont Z-Flex, Protech et Heat Fab. REMARQUE : Les distances de dégagement peuvent varier selon que le conduit est installé dans un espace clos ou non clos, ainsi qu'en fonction de la température des gaz d'échappement et de l'orientation du conduit d'évacuation.

Matériau et diamètre du conduit d'évacuation

Conduit d'évacuation scellé en acier inoxydable (AL29-4C) de 76 mm (3 po) ou 102 mm (4 po)+

* Longueur maximale du conduit d'évacuation

8 mètres (26 pi) avec un seul coude. Déduire 75 cm (2 pi ½) pour chaque coude additionnel.

* Longueur maximale du conduit d'évacuation

91 cm (3 pi)

Matériau et diamètre du conduit d'air comburant

Tuyau en PVC, en aluminium ou en acier galvanisé de 76 mm (3 po)

Voir la section

2.8

Longueur maximale du conduit d'air comburant

8 mètres (26 pi) avec un seul coude. Déduire 75 cm (2 pi ½) pour chaque coude additionnel

Voir la section

2.8

Dégagement du conduit d'évacuation installé dans un espace non clos

** Voir les spécifications du fabricant du conduit

Dégagement du conduit d'évacuation installé dans un espace clos

** Voir les spécifications du fabricant du conduit

Table 3

L'appareil doit être placé le plus près possible du point de terminaison du conduit. La longueur maximale du conduit est de 8 mètres (26 pi) avec un seul coude à angle droit. Déduire 75 cm (2 pi ½) de la longueur totale du conduit pour chaque coude à angle droit additionnel que vous utilisez (un nombre maximal de trois coudes à angle droit est permis dans la longueur totale du conduit). Les sections horizontales du conduit doivent s'élever de 6 mm (¼ de po) à tous les 30 cm (1 pi) de longueur horizontale et être soutenues à des intervalles de 122 cm (4 pi) par des crochets de suspension. Toute section du conduit placée à un angle de plus de 45 degrés par rapport à la verticale est considérée comme un coude.

Remarque: On ne doit pas utiliser le conduit d'évacuation en acier inoxydable dans un endroit fermé ou non chauffé. Des manchons d'emboîtement ou bagues homologués sont nécessaires pour traverser des murs et des plafonds. Si le système de ventilation passe dans des endroits où se trouvent des matières combustibles et que les exigences relatives au dégagement du conduit ne peuvent pas être respectées, il est permis d'enchâsser des sections droites du conduit à paroi unique de 76 mm (3 po) dans un conduit de type B de 102 mm (4 po) ou plus. La

6 720 607 314

distance des matières combustibles si l'on a recours à cette technique d'enchâssement est de 25 mm (1 po). Remarque : Il ne faut jamais utiliser un conduit de type B en tant que conduit d'évacuation comme tel du chauffe-eau, parce qu'il n'est pas étanche aux gaz.

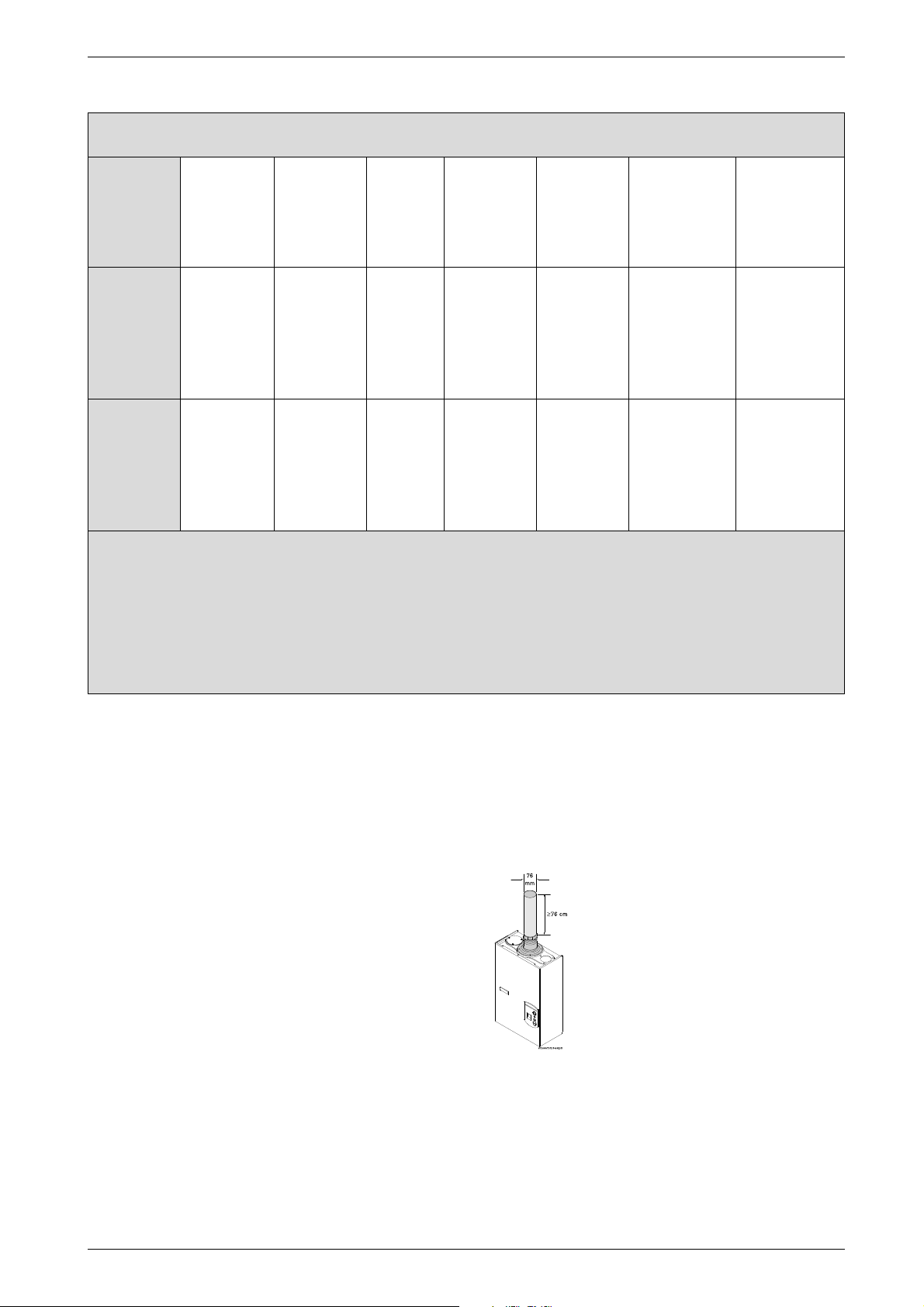

Dimensions et longueur minimales du conduit d'évacuation

Fig. 7

Page 12

Détails de l'appareil

Longueurs maximales du conduit d'évacuation et du conduit d'air comburant

Fig. 8

Remarque: Déduire 75 cm (2 pi ½) de la longueur pour chaque coude à angle droit additionnel après le premier; déduire 38 cm (1 pi ¼) pour chaque coude à 45 degrés.

Dispositif de sécurité du conduit d'évacuation

Le chauffe-eau GWH-635-ES se mettra hors tension s'il détecte un fonctionnement défaillant du conduit d'évacuation ou une quantité insuffisante d'air comburant acheminée à l'appareil; voir la section Résolution de problèmes en page 27. Voir le tableau des codes d'erreur pour confirmer la nature de l'erreur, corriger le problème, puis réinitialiser le chauffe-eau avant sa remise en marche.

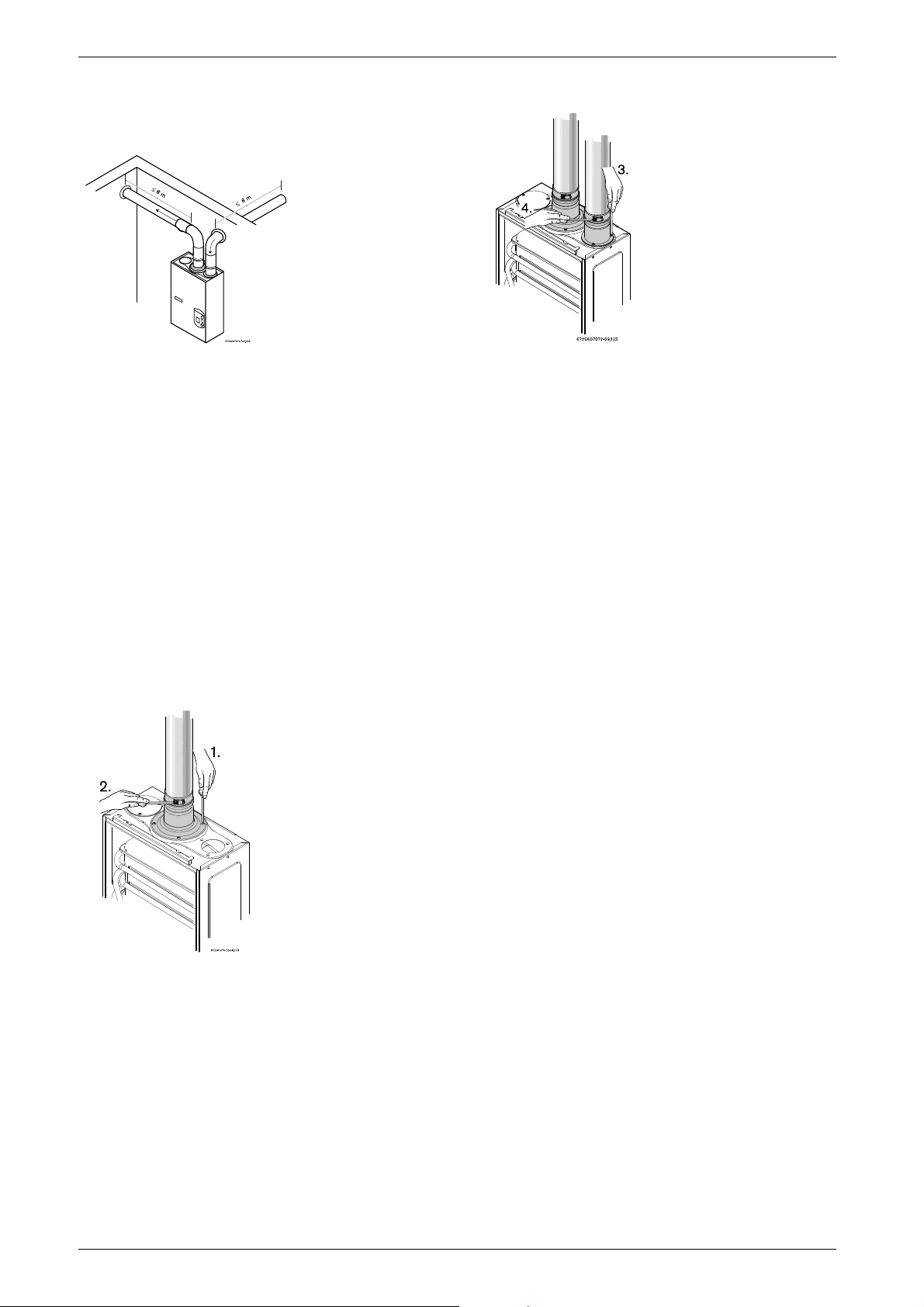

Comment fixer les adaptateurs des conduits d'évacuation et d'admission d'air au-dessus du chauffe-eau

Fig. 9

Fig. 10

B Fixez l'accessoire d'évacuation des gaz de carneau

(8 705 504 114) au-dessus de l'appareil (position 1), à l'aide des quatre vis et rondelles fournies, puis enfoncez complètement le conduit d'évacuation de 76 mm (3 po) en acier inoxydable dans l'accessoire et serrez la pince (position 2).

B Fixez l'accessoire d'admission d'air comburant (8

705 504 115) au-dessus de l'appareil (position 3), à l'aide des trois vis et rondelles fournies, puis enfoncez complètement le conduit d'admission d'air comburant de 76 mm (3 po) et serrez la pince (position 4). REMARQUE : Vous pouvez fixer le conduit d'admission d'air comburant aussi bien en haut à droite qu'en haut à gauche du chauffe-eau. S'il n'est pas utilisé, le conduit d'admission d'air comburant doit être gardé scellé.

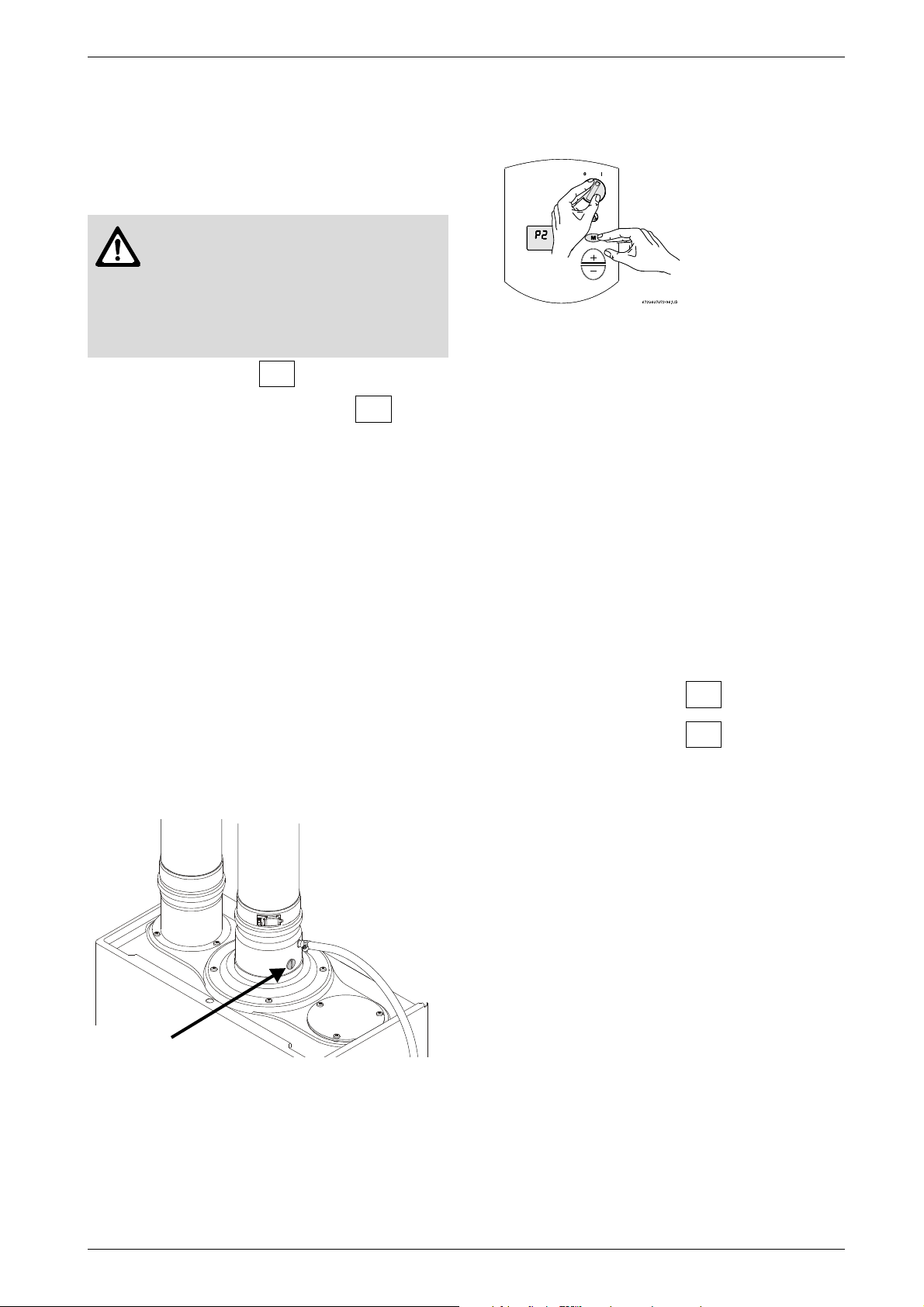

Fixation du tube de purge de condensat externe (fourni avec le chauffe-eau) sur la bague du conduit d'évacuation

B Le tube de purge de condensat doit être utilisé pour

tous les types d'installations. Une mauvaise

installation du tube de purge de condensat invalidera la garantie.

B Lors de l'installation du tube de purge de condensat

sur la bague du conduit d'évacuation (voir l'illustration ci-dessous), il importe de former une trappe au moyen d'une boucle de 76 mm (3 po) remplie d'eau. Le tube fourni est un tube de silicone d'un diamètre intérieur de 9,5 mm (3/8 de po) à haute température, qui doit être fixé au raccordement du tube de purge de condensat sur la bague du conduit d'évacuation à l'aide du collier de serrage fourni (il faut d'abord enlever la vis se trouvant au point de taraudage).

B Pour accroître la longueur du tube, rattachez-y un

tube de vinyle après le tube fourni.

B Le condensat doit être éliminé en conformité avec la

réglementation locale.

6 720 607 314

Page 13

Fig. 11

Point de raccordement du tube de

2. Fixez le tube à l'aide du collier de serrage

3. Enroulez le tube de façon à former une boucle de 76 mm (3 po) avec une attache de Nylon (ne pas pincer le tube) et remplissez la

1. Enlever la vis taraudeuse

2.9.1 Options de ventilation

Installer ce chauffe-eau en tant que système en circuit fermé (SYSTÈME À DEUX TUYAUX) est la méthode recommandée. Adressez-vous à BBTNA ou à votre détaillant pour vous renseigner sur les trousses de terminaison et les matériaux de conduits disponibles pour ce chauffe-eau.

L'évacuation devra être se faire à l'aide d'un conduit en acier inoxydable (AL294C) de 76 mm (3 po) ou 102 mm (4 po).

Installation de type circuit fermé (SYSTÈME À DEUX TUYAUX)

Détails de l'appareil

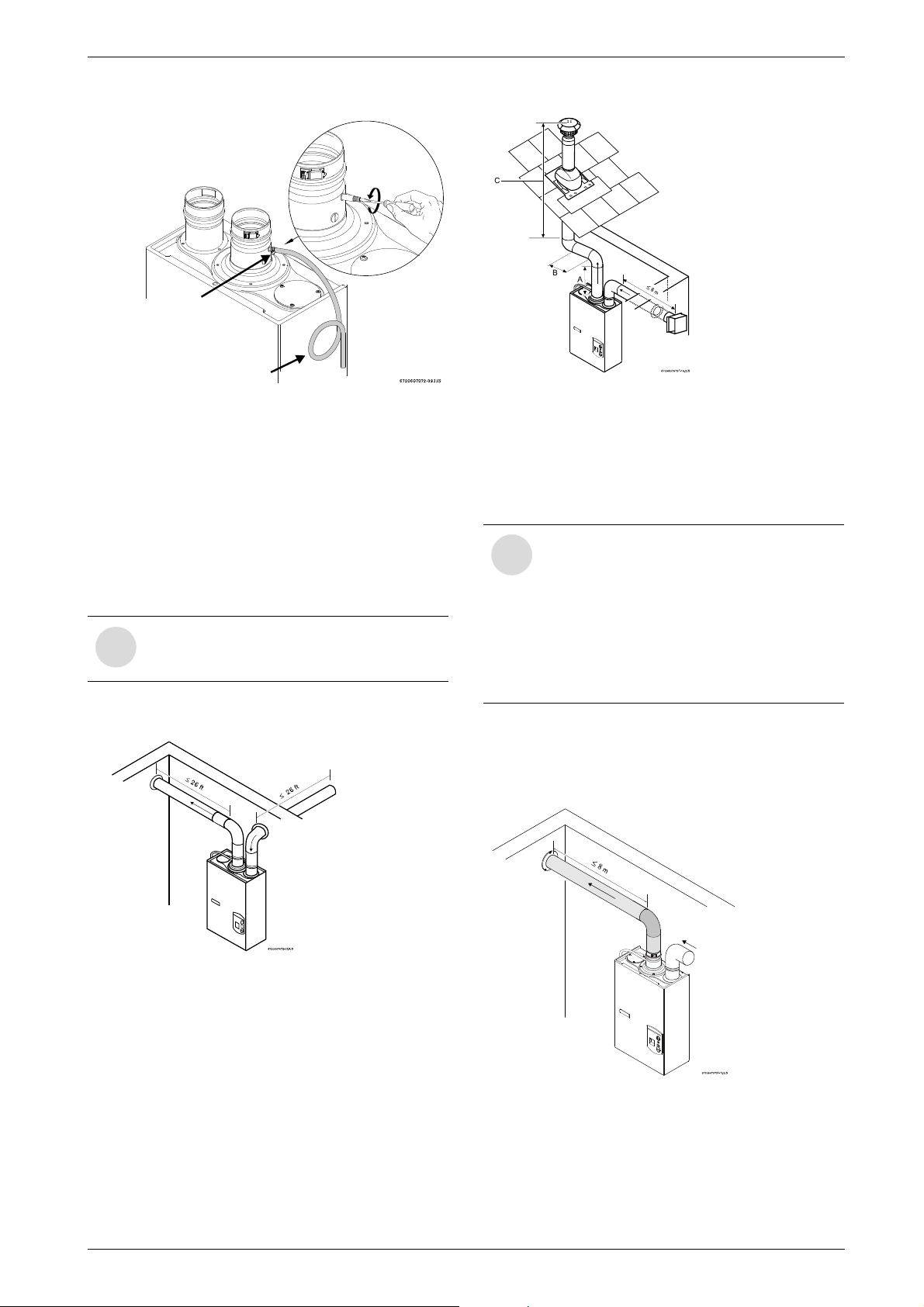

Fig. 13

Conduit d'air comburant : ≤ 8 m (26 pi) Conduit d'évacuation : A+B+C ≤ 7,2 m (23 pi ½) Remarque : Déduire 75 cm (2 pi ½) de la longueur pour chaque coude à angle droit additionnel après le premier. Un maximum de trois coudes à angle droit est permis.

La tuyauterie des conduits d'évacuation et d'air comburant peut être installée à l'horizontale ou à la verticale. La longueur maximale de chaque conduit est de 8 mètres (26 pi) avec un coude; il faut déduire 75 cm (2 pi ½) de sa longueur totale pour chaque coude additionnel ou 38 cm (1 pi ¼) pour chaque coude de 45 degrés.

Installation de type combustion ouverte (SYSTÈME À TUYAU UNIQUE)

Non recommandée dans les régions froides - voir la section 2.8.

Fig. 12

Conduit d'air comburant : ≤ 8 m (26 pi) Conduit d'évacuation : ≤ 8 m (26 pi)

6 720 607 314

Fig. 14

Conduit d'évacuation : ≤ 8 m (26 pi)

Page 14

Détails de l'appareil

Fig. 15

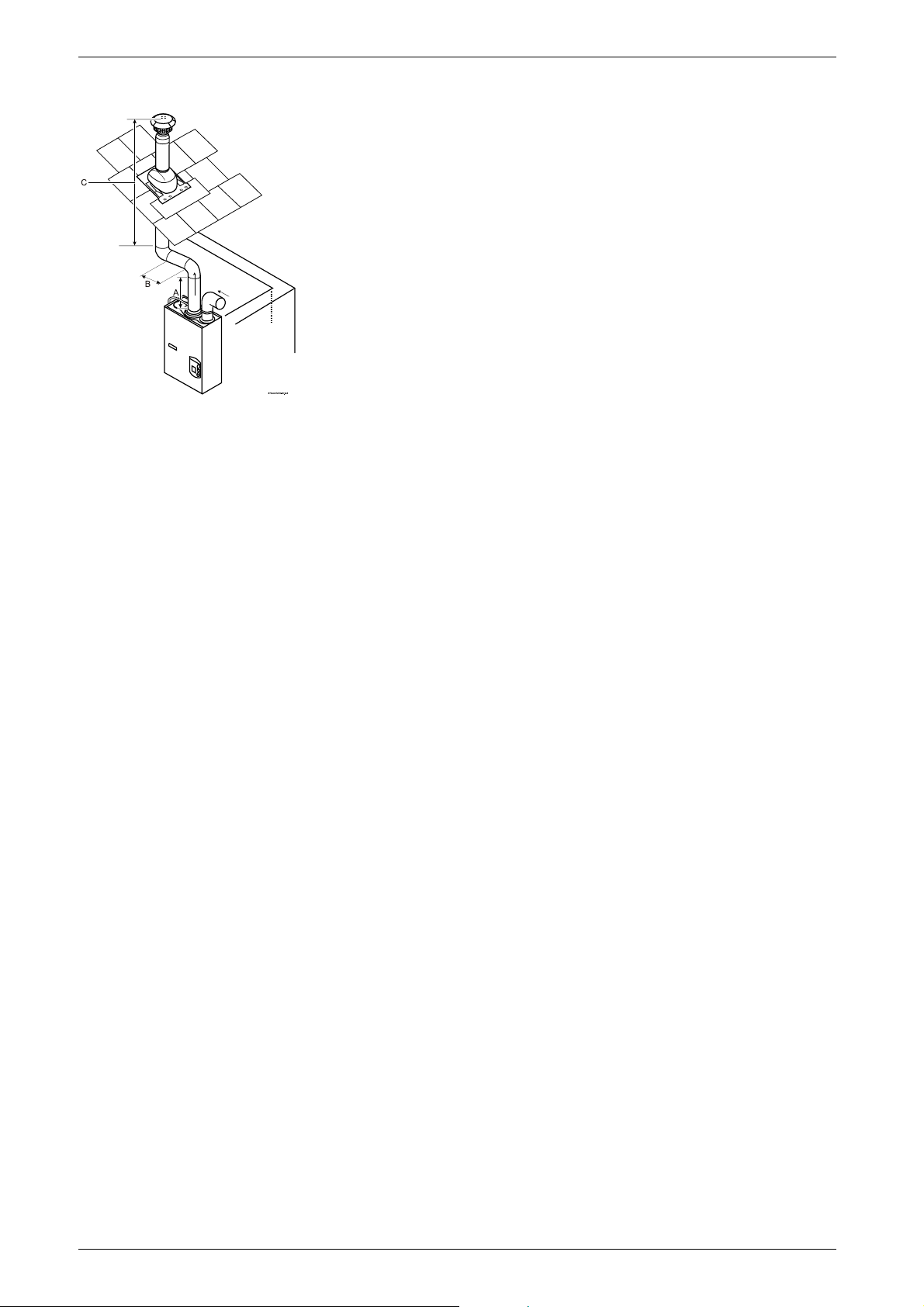

Conduit d'évacuation : A+B+C ≤ 7,2 m (23 pi ½) Le système du conduit d'évacuation doit être ventilé directement vers l'extérieur de l'immeuble, et une quantité suffisante d'air comburant doit être acheminée pour cette installation. Voir la section 2.8.

On recommande de brancher un raccord coudé à angle droit à l'adaptateur du conduit d'admission d'air comburant, ce qui empêchera les débris ou les objets de tomber dans l'ouverture du conduit d'admission.

Remarque: Déduire 75 cm (2 pi ½) de la longueur pour chaque coude à angle droit additionnel après le premier.

Un maximum de trois coudes à angle droit est permis; déduire 38 cm (1 pi ¼) pour chaque coude à 45 degrés.

6 720 607 314

Page 15

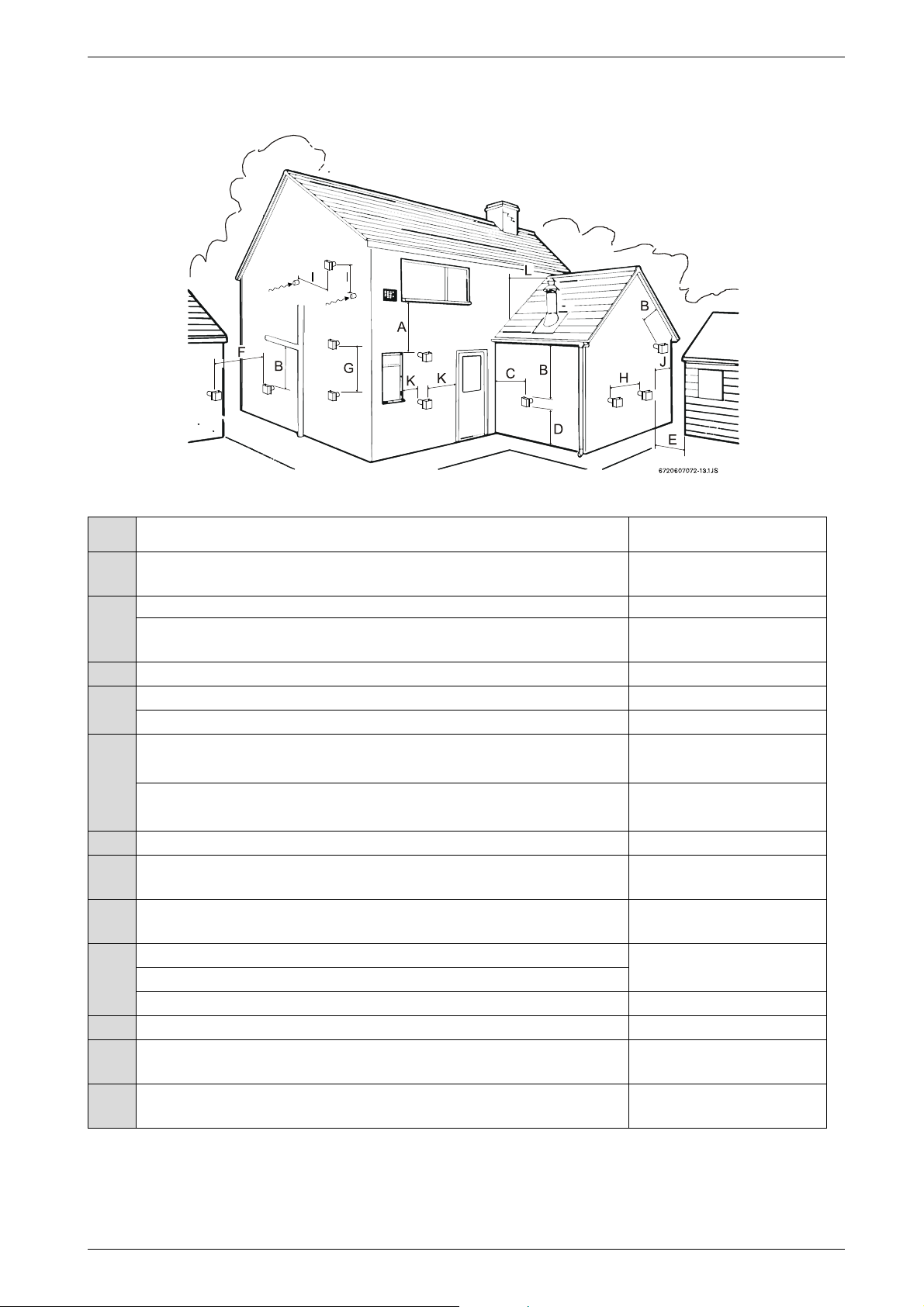

Emplacement recommandé du conduit d'évacuation

Fig. 16

Détails de l'appareil

Ref. Description Dégagement minimal

C De tout coin intérieur 30 cm (12 po)

F D'une terminaison faisant face à une autre terminaison 122 cm (48 po)

I**

J De tout coin extérieur 30 cm (12 po)

Directement en dessous d'une ouverture, d'une fenêtre à châssis ouvrant, d'une porte et d'une ouverture à l'air libre non mécanique

Sous une gouttière, un tuyau de plomberie sanitaire ou une corniche 60 cm (24 po)

Sous une gouttière, un tuyau de plomberie sanitaire ou une corniche avec écran de protection métallique

Au-dessus du sol 30 cm (12 po)

Au-dessus d'un trottoir pavé ou d'une allée pavée

D'un mur opposé ou d'une structure faisant face à la terminaison 60 cm (24 po)

De toute autre ouverture, compteur ou régulateur de gaz ou autre appareil du genre

Verticalement entre les terminaisons de deux conduits d'évacuation se trouvant sur le même mur

Horizontalement entre les terminaisons de deux conduits d'évacuation se trouvant sur le même mur

Horizontalement du conduit d'admission d'air comburant du chauffe-eau GWH-635-ES

Verticalement au-dessus du conduit d'admission d'air comburant du chauffe-eau GWH-635-ES

Du conduit d'admission d'air comburant de tout autre appareil 182 cm (6 pi)

Horizontalement d'une ouverture, d'une fenêtre à châssis ouvrant, d'une porte et d'une ouverture à l'air libre non mécanique

91 cm (36 po)

30 cm (12 po)

221 cm (7 pi)

91 cm (36 po)

152 cm (60 po)

30 cm (12 po)

91 cm (36 po)

30 cm (12 po)

Verticalement d'un mur, du versant d'un toit ou d'une obstruction (conduit de ventilation passant par un toit plat ou en pente)

Voir les exigences AU-DESSSU

DU TOIT à la page suivante.

Table 4

* Sous réserve des codes locaux et de l'accumulation de neige prévue. **

D'autres appareils munis d'un conduit d'admission d'air mécanique pourraient nécessiter un dégagement accru - consulter les directives du fabricant.

6 720 607 314

Page 16

Détails de l'appareil

Soutien du conduit d'évacuation

Vous pouvez vous procurer les pièces et accessoires du conduit d'évacuation nécessaires pour installer correctement votre chauffe-eau auprès de BBTNA et de ses distributeurs.

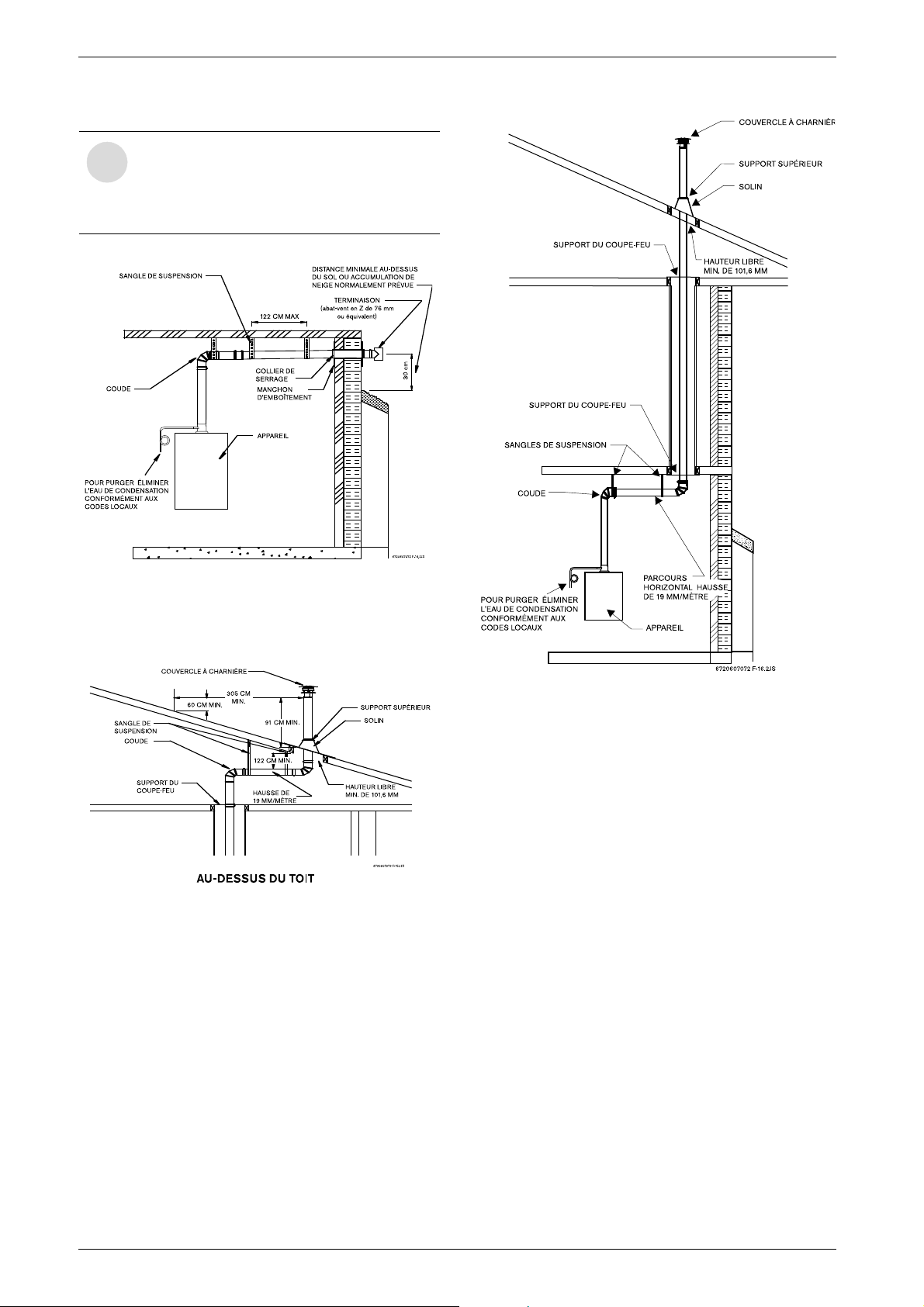

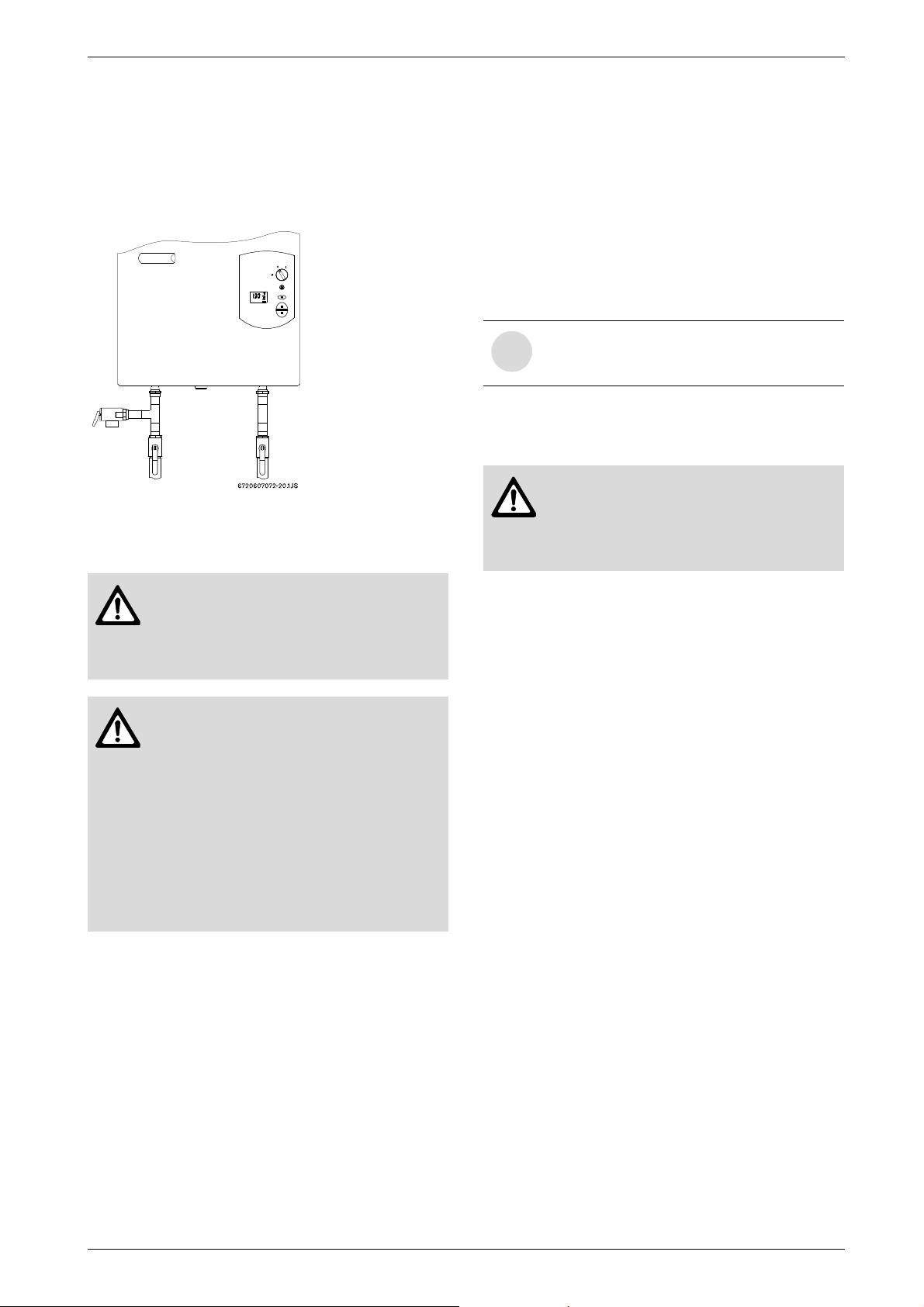

Fig. 17 Installation du conduit d'évacuation à

l'horizontale vers le mur latéral (conduit d'air comburant non illustré)

Fig. 18 Dégagement exigé au-dessus du toit à partir

du couvercle à charnière (conduit d'air comburant non illustré)

B Un tube de purge de condensat doit être fixé à la

bague du conduit d'évacuation du chauffe-eau pour tous les types d'applications de ventilation - voir en page 11.

Fig. 19 Installation du conduit à la verticale (conduit

d'air comburant non illustré)

Un tube de purge de condensat doit être fixé à la bague du conduit d'évacuation du chauffe-eau pour tous les types d'applications de ventilation - voir en page 11.

6 720 607 314

Page 17

Détails de l'appareil

Conduite de gaz

Filtre à particules de la conduite d'alimen- tation de gaz

kWh (175 000 Btu/h). Déterminez d'abord la longueur réelle de la conduite d'alimentation de gaz en mesurant la longueur comme telle de la conduite, puis en y ajoutant 1,52 m (5 pi) pour chaque coude ou raccord en T. Utilisez les tableaux de la fig. Fig. 22 pour déterminer le diamètre de la conduite dont vous avez besoin pour répondre à la demande énergétique (en kWh ou Btu) de l'appareil. Si plus d'un appareil au gaz est branché à la conduite, calculez la longueur en conséquence selon la demande énergétique maximale.

Remarque: Il est important de noter que si une conduite de gaz souple est utilisée, au-dessus ou en dessous du sol, entre le compteur/régulateur de gaz et le chauffe-eau, elle doit être de la bonne grosseur. Consultez les tables de spécifications des grosseurs de conduites de gaz fournies par les fabricants de conduites de gaz souples et les exemples de conduites souples en tôle d'acier inoxydable ondulée (CSST) à la Fig. 22.

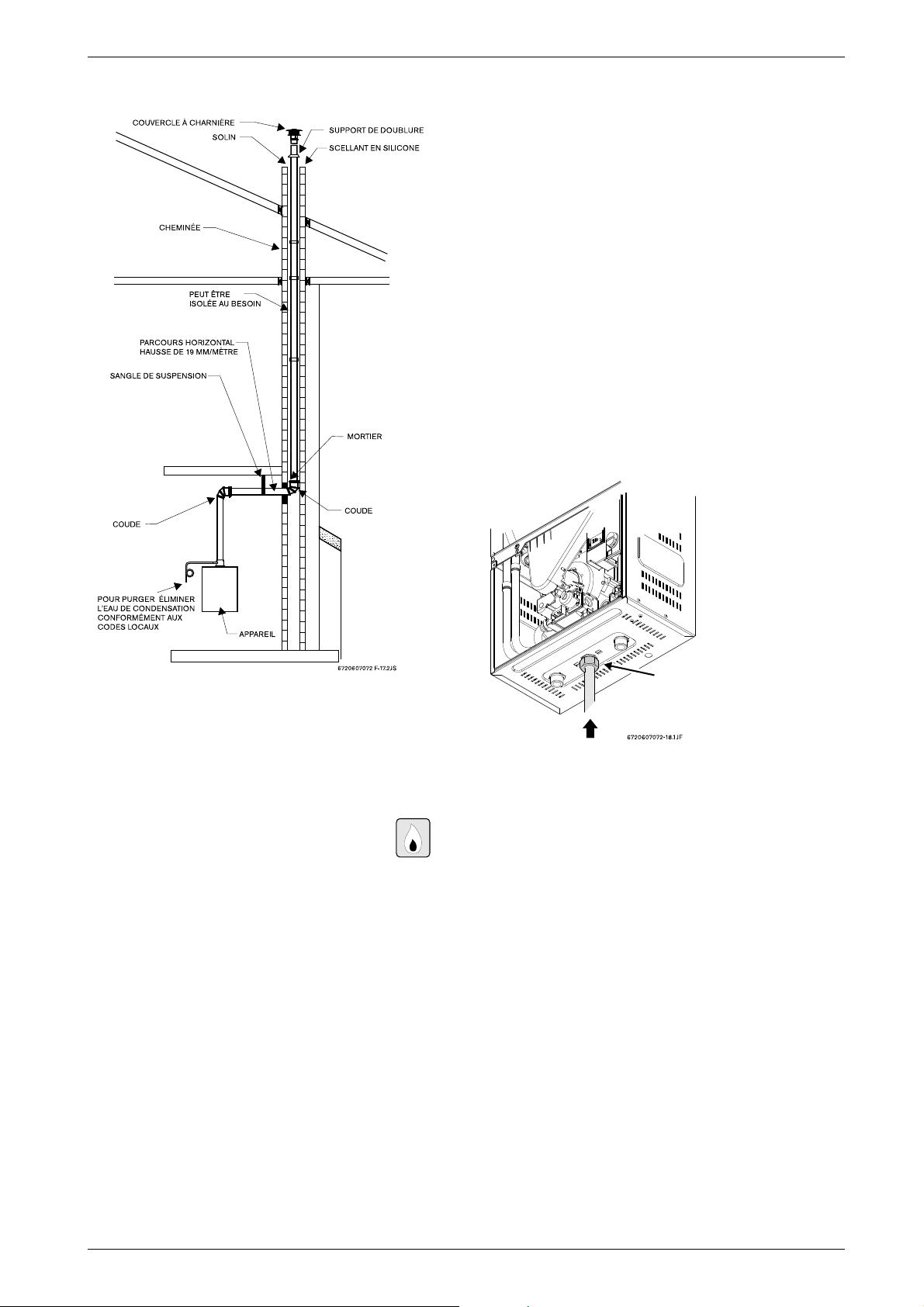

Fig. 20 Installation du conduit à la verticale -

cheminée de maçonnerie (conduit d'air comburant non illustré)

Un tube de purge de condensat doit être fixé à la bague du conduit d'évacuation du chauffe-eau pour tous les types d'applications de ventilation - voir en page 11.

2.10

Avant de brancher les conduites d'alimentation de gaz, vérifiez la plaque signalétique se trouvant du côté droit du chauffe-eau pour vous assurer que le chauffe-eau est homologué pour le même type de gaz que celui auquel il sera branché.

Aux États-Unis: Vous devez respecter les codes en vigueur dans votre localité ou, en l'absence de tels codes, il faut se conformer à la norme ANSI Z223.1/ NFPA 54 du National Fuel Gas Code.

Au Canada: L'installation doit être conforme aux CODES D'INSTALLATION B149.1 et B149.2 de l'ACG et(ou) aux codes d'installation locaux.

GROSSEUR DES CONDUITES DE GAZ

Les conduites d'alimentation de gaz doivent avoir la grosseur respectant la réglementation relative aux gaz combustibles pour une alimentation maximale de 51,2

Raccordement des conduites de gaz

Fig. 21

B Installez un robinet d'arrêt manuel du gaz sur la

conduite d'admission du gaz.

B L'utilisation d'un raccord union pour brancher la

conduite de gaz avec le raccord d'alimentation de gaz est cruciale; celui-ci facilitera l'entretien, les réparations et le nettoyage du filtre à particules de la conduite d'alimentation de gaz.

B Les raccords de conduites de gaz souples ne sont

pas recommandés parce qu'ils sont généralement trop petits et limite la circulation du gaz. Accroissez le diamètre de tout raccord de conduite de gaz souple de l'appareil si vous devez en utiliser.

6 720 607 314

Page 18

Détails de l'appareil

Les dimensions de conduites encadrées correspondent à un seul appareil GWH-635-ES (par exemple, une conduite de gaz naturel en fer noir de 19 mm (¾ de po) s'étirant sur 6,1 mètres (20 pi) supportera 55,7 kWh (190 000 Btu). Pour des appareils multiples, calculez l'apport calorifique total en Btu, puis consultez le tableau pertinent ci-dessous.)

* DHE = Diamètre hydraulique équivalent. Plus la valeur du DHE est grande, plus la capacité de la conduite est grande.

Capacité maximale d'une tubulure semi-rigide en milliers de Btu à l'heure de gaz de pétrole liquéfié non dilué (à une pression d'admission de 2,7 kPa (11 po col. d'eau).

Selon une chute de pression de 0,12 kPa (0,5 po col. d'eau)

* Source - Norme NFPA 54, ANSI Z223.1 du National Fuel Gas Code. Aucune autre exigence n'est stipulée pour un nombre normal de raccords

POUR LE GAZ DE PÉTROLE LIQUÉFIÉ (PL)

Capacité maximale de la conduite en milliers de Btu à l'heure de gaz de pétrole liquéfié non dilué (à une pression d'admission de 2,7 kPa (11 po col. d'eau).

* DHE = Diamètre hydraulique équivalent. Plus la valeur du DHE est grande, plus la capacité de la conduite est grande.

Dia mè tre no min al de la L o ngu eu r d e l a c on du ite e n f er no ir (pi ed s) co nd uit e D iam ètr e en fe r int érieu r (p o) (po ) 10 20 30 40 5 0 60 70 8 0 9 0 1 00 1 25 1 50 1 75 20 0

1/ 4 0 .36 4 32 22 1 8 1 5 1 4 1 2 11 1 1 1 0 9 8 8 7 6 3/ 8 0 .49 3 72 49 4 0 3 4 3 0 2 7 25 2 3 2 2 2 1 1 8 17 1 5 14 1/ 2 0 .62 2 1 32 9 2 73 63 56 50 4 6 4 3 4 0 3 8 3 4 3 1 2 8 2 6

3/ 4 0 .82 4 2 78 1 90 15 2 1 30 11 5 1 05 9 6 9 0 8 4 79 7 2 6 4 59 5 5

1 1 .04 9 5 20 3 50 2 85 2 45 2 15 195 1 80 1 70 1 60 1 50 1 30 1 20 1 10 10 0

1 1/4 1 .38 0 1 05 0 7 30 59 0 50 0 4 40 40 0 3 70 3 50 3 20 3 05 27 5 2 50 22 5 2 10 1 1/2 1 .61 0 1 60 0 11 00 8 90 76 0 6 70 6 10 56 0 530 49 0 46 0 4 10 3 80 3 50 32 0

2 2 .06 7 3 05 0 21 00 1 650 14 50 1 270 1 15 0 1 05 0 99 0 9 30 8 70 7 80 71 0 650 61 0

2 1/2 2 .46 9 4 80 0 33 00 27 00 2 300 20 00 1 85 0 1 700 1 60 0 1 50 0 1 40 0 1 25 0 11 30 10 50 9 80

3 3 .06 8 8 50 0 59 00 4 700 41 00 3 600 3 25 0 3 00 0 2 80 0 2 60 0 2 50 0 2 20 0 20 00 18 50 1 70 0 4 4 .02 6 1 7,50 0 1 2,0 00 9, 700 8 ,30 0 7 ,40 0 6 ,80 6,2 00 5, 800 5 ,40 0 5 ,10 0 4 ,50 0 4 ,10 0 3 ,80 0 3 50 0

Diamètre de la conduite DHE* (po) 10 20 30 40 50 60

1/2 18 EHD 129 91 74 64 58 53

3/4 23 EHD 254 183 151 131 118 107

1 30 EHD 521 365 297 256 227 207

1 1/4 37 EHD 971 661 528 449 397 359

Longueur de la conduite souple en tôle d'acier inoxydable ondulée (CSST), pieds

Diamètre nominal

de la conduite

Longueur de la conduite

en fer

en fer noir (pieds)

(po)

10 20 30 40 50 60 70 80 90 100 125 150

1/2 275 189 152 129 114 103 96 89 83 78 69 63

3/4 567 693 315 267 237 217 196 185 173 162 146 132 1 107 732 590 504 448 409 378 346 322 307 275 252 1 1/4 220 149 121 103 913 834 771 724 677 630 567 511 1 1/2 330 229 185 155 141 127 118 108 102 976 866 787

Diamètre de la conduite DHE* (po) 10 20 30 40 50 60

1/2 18 EHD 129 91 74 64 58 53

3/4 23 EHD 254 183 151 131 118 107

1 30 EHD 521 365 297 256 227 207

1 1/4 37 EHD 971 661 528 449 397 359

Longueur de la conduite souple en tôle d'acier inoxydable ondulée (CSST), pieds

Cuivre

Diamètre Longueur de la tubulure (pieds) extérieur (po) 10 20 30 40 50 60 70 80 90 100

3/8 39 26 21 19 _ _ _ _ _ _

1/2 92 62 50 41 37 35 31 29 27 26

5/8 199 131 107 90 79 72 67 62 59 55

3/4 329 216 181 145 131 121 112 104 95 90

POUR LE GAZ NATUREL

Capacité maximale de la conduite en mètres cubes (pieds cubes) de gaz par heure pour une pression de gaz de 3,5 kPa (0,5 lb/po2) ou moins et une chute de pression de 0,07 kPa (0,3 po col. d'eau).

Fig. 22

6 720 607 314

Page 19

Détails de l'appareil

2.11 Grosseur des conduites de gaz

B On recommande fortement d'utiliser, comme

conduite de gaz naturel, un tuyau en fer noir pour toute la distance entre le compteur extérieur et la conduite d'admission du gaz : un tuyau en fer noir de 19 mm (¾ de po) jusqu'à 6,1 mètres (20 pi) et un tuyau en fer noir de 25,4 mm (1 po) jusqu'à 21,34 mètres (70 pi) de distance. On DÉCONSEILLE l'utilisation de tubulure souple, mais si vous l'utilisez, il faut en grossir la taille, limiter sa longueur et la garder aussi droite que possible.

B On recommande fortement d'utiliser, comme

conduite de gaz PL, un tuyau semi-rigide en cuivre ou un tuyau en fer noir entre le régulateur extérieur et la conduite d'admission du gaz. Pour la tuyauterie semirigide en cuivre:15,8 mm (5/8 de po) jusqu'à 3,05 mètres (10 pi) et 19 mm (¾ de po) jusqu'à 9,14 mètres (30 pi) de distance. Pour la tuyauterie en fer noir: 13 mm (½ po) jusqu'à 6,1 mètres (20 pi) et 19 mm (¾ de po) jusqu'à 24,38 mètres (80 pi) de distance. On DÉCONSEILLE l'utilisation de tubulure souple, mais si vous l'utilisez, il faut en grossir la taille, limiter sa longueur et la garder aussi droite que possible.

CES CHIFFRES S'APPLIQUENT UNIQUEMENT À L'ALIMENTATION DU MODÈLE GWH-635-ES; IL FAUDRA TENIR COMPTE DE TOUS LES AUTRES APPAREILS SE TROUVANT DANS LA BÂTISSE DANS LE CALCUL DES DIMENSIONS DE LA TUYAUTERIE.

Le National Fuel Gas Code exige qu'un piège à sédiments (point de purge) soit installé sur les appareils au gaz qui n'en sont pas munis. En outre, il faut installer un robinet d'arrêt manuel du gaz sur la conduite de gaz, le plus près possible du chauffe-eau, en veillant à ce qu'il soit visible à partir de l'emplacement du chauffeeau.

valve à gaz. Les bulles de savon indiquent la présence de fuites.

Danger : S'il y a une fuite, coupez le gaz. Resserrez tous les raccords pertinents afin d'arrêter la fuite. Ouvrez le gaz de nouveau et recommencez l'essai avec l'eau savonneuse. Ne vérifiez jamais les fuites de gaz à l'aide d'une allumette ou d'une flamme.

2.12 Mesure de la pression du gaz

2.12.1 Branchement du manomètre

B Fermer l'arrivée de gaz. B Enlevez le couvercle avant et localisez le point de

mesure du gaz d'admission (voir la Fig. 24).

B Desserrez la vis à l'intérieur du raccord du point de

mesure (ne l'enlevez pas) et branchez le tube du manomètre au point de mesure.

2.12.2 Vérification de la pression statique

B Rétablissez l'arrivée de gaz. B Faites fonctionner à plein régime tous les autres

appareils au gaz branchés au même système d'admission de gaz.

B Inscrivez la pression statique enregistrée dans le

tableau 5.

2.12.3 Vérification de la pression de

fonctionnement

B Placez l'interrupteur marche-arrêt à la position d'arrêt

(0).

B Appuyez sur la touche de programmation (M) et

placez l'interrupteur marche-arrêt à la position de marche (I).

Avertissement : Le chauffe-eau doit être débranché du système de conduites d'alimentation du gaz durant toute vérification de la pression de ce système à des pressions d'essai égales ou supérieures à 3,45 kPa (0,5 lb/po2).

Le chauffe-eau ne doit pas fonctionner à des pressions de gaz dépassant 3,45 kPa (0,5 lb/po2). En cas de surpression, comme par exemple par suite d'un essai inadéquat des conduites de gaz ou d'une défaillance du système d'alimentation, il faut vérifier la valve à gaz afin de s'assurer qu'elle fonctionne en toute sécurité.

Une fois les raccordements terminés, examinez tous les joints afin de vérifier s'il y a des fuites de gaz. Appliquez de l'eau savonneuse sur tous les raccords de gaz et la

6 720 607 314

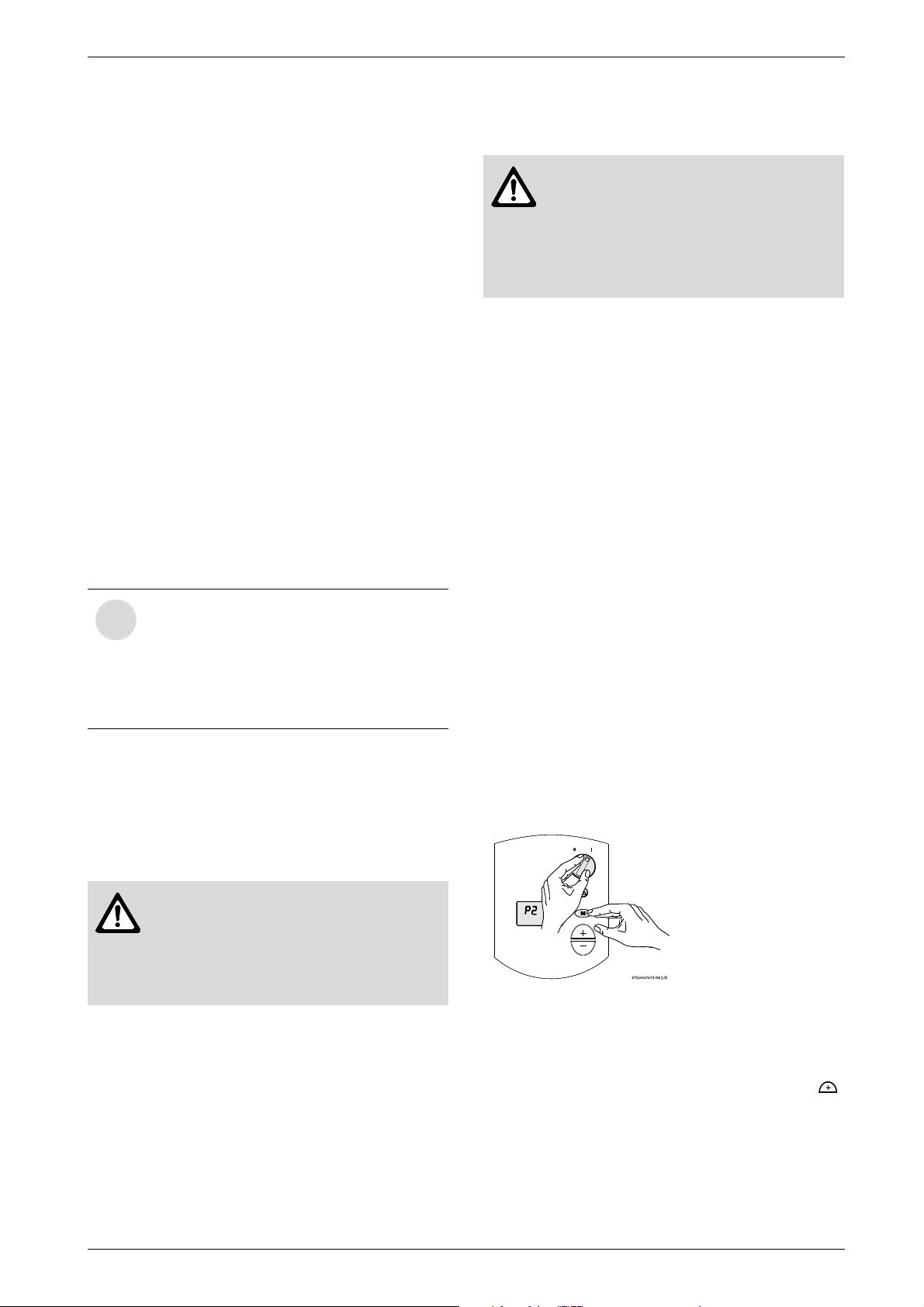

Fig. 23

B Dès que le chiffre " 188 " sera affiché, relâchez la

touche de programmation; vous devriez voir apparaître " P2 " dans la fenêtre d'affichage.

B Appuyez sur la touche jusqu'à ce que ,

apparaisse.

Remarque: Pendant que l'appareil est dans ce mode, il fonctionnera sans interruption à plein régime et permettra l'écoulement d'un débit d'eau maximal.

Page 20

Détails de l'appareil

EAU FROIDE

FILTRE DE L'ADMISSION D'EAU

EAU CHAUDE

B Faites couler un volume élevé d'eau chaude (au

moins 21 litres ou 6 gal/min) de façon à ce que le brûleur s'allume.

B Inscrivez la pression de fonctionnement enregistrée

dans le tableau 5.

Des pressions de gaz inférieures à 1,24 kPa (5 po de col. d'eau) pour le gaz naturel et à 2,73 kPa (11 po de col. d'eau) pour le PL se traduiront par des hausses de température insuffisantes de l'eau chaude. Voir la section 2.10 traitant du raccordement des conduites de gaz.

Fig. 24 Mesure de la pression du gaz (branchement

gauche)

Lecture de la pression statique du gaz (voir la section

Inscrivez-la ici : ___________________

Lecture de la pression de fonctionnement du gaz (voir la section

Inscrivez-la ici : ___________________

2.12

)

2.12

)

Table 5

FONCTIONNEMENT À HAUTE ALTITUDE

Altitude

de 0 à 1 219 m (4 000 pi)

De 1 219 à 2 134 m (4 000 à 7 000 pi)

Au dessus de 2 134 m (7 000 pi)

Gaz naturel Propane

Aucune

modification

Réglage du CO2 à l'aide de

l'analyseur de gaz d'échappement exigé - voir les directives figurant à la section

liquide

Aucune

modification

Appareil non approuvé

Pour un

fonctionnement à

des altitudes

supérieure à 610

m (2 000 pi), il faut

réduire le régime

nominal de

l'appareil de 4 %

par tranche 305 m

(1 000 pi) au-

dessus du niveau

Table 6

2.13

Raccordement des conduites d'eau

Lorsque vous faites face au chauffe-eau, la conduite d'admission d'eau froide de 19 mm (¾ de po) se trouve sous le chauffe-eau à droite, tandis que la conduite d'eau chaude se trouve sous le chauffe-eau à gauche. Installez le chauffe-eau le plus au centre de l'immeuble possible afin de réduire la longueur des conduites d'eau chaude.

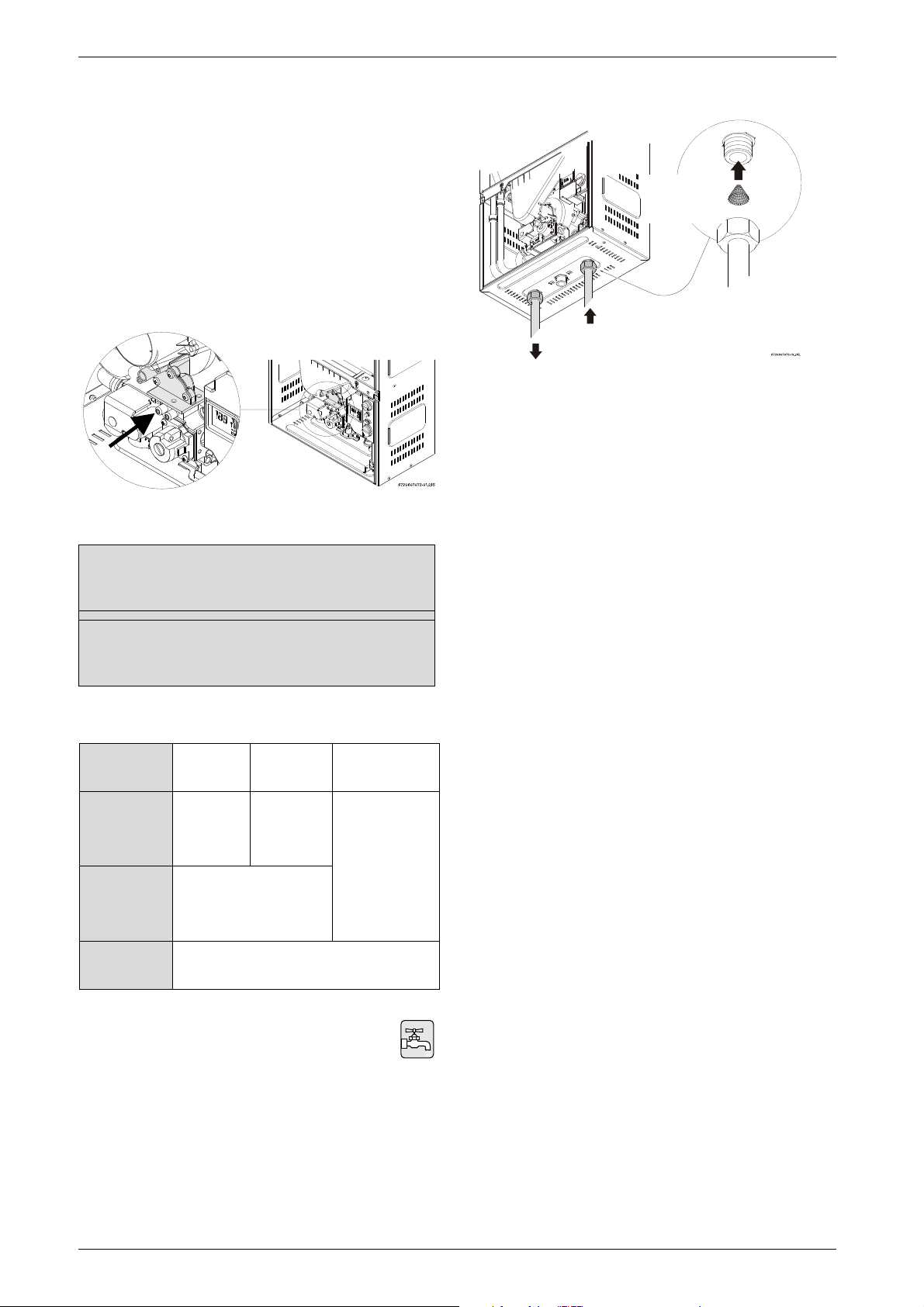

Fig. 25

ON RECOMMANDE L'UTILISATION D'UN RACCORD UNION POUR RELIER LES DEUX CONDUITES D'EAU AUX RACCORDS D'ADMISSION ET DE SORTIE; CELA FACILITERA TOUT ENTRETIEN OU TOUTE RÉPARATION NÉCESSAIRE, AINSI QUE LE NETTOYAGE DU FILTRE À PARTICULES.

Bien que les conduites d'eau installées partout dans l'immeuble puissent être des matériaux autres que le cuivre, nous vous recommandons d'utiliser des conduites souples en cuivre, en acier galvanisé ou en acier inoxydable de calibre approprié pour le raccordement des conduites d'eau (respectez les codes locaux s'ils sont plus rigoureux). Les conduites de plomberie en plastique ou autre matériau souple ne conviennent pas pour le branchement direct au chauffeeau. Les conduites d'admission et de sortie d'eau doivent avoir un diamètre d'au moins 19 mm (¾ de po) pour permettre une circulation complète.

Si les raccordements d'eau chaude et d'eau froide sont inversés, le chauffe-eau ne fonctionnera pas. Assurezvous qu'il n'y pas de particules en suspension ni de saleté dans la tuyauterie. Soufflez dans les conduites d'eau ou rincez-les avant de les brancher au chauffeeau. Des valves à bille devraient être installées sur la conduite d'admission d'eau froide et la conduite de sortie d'eau chaude afin de faciliter l'entretien et la réparation du chauffe-eau (voir la Fig. 26). Si vous branchez l'appareil à un système privé de puits muni d'un réservoir sous pression, on recommande que la pression se situe entre 207 kPa et 345 kPa (30 et 50 lb/po2).

Raccordement de la soupape de sûreté

Il faut fixer la soupape de sûreté fournie avec le chauffeeau au moment de l'installation de l'appareil. Si vous y ajoutez une conduite de vidange, il ne faut placer aucun robinet entre la soupape de sûreté et le chauffe-eau. Il ne faut ajouter aucun raccord de réduction ni aucune autre contrainte sur la conduite de vidange. Celle-ci doit être installée au moins 101 mm (4 po) au-dessus d'un drain et de façon à permettre une vidange complète à la fois de la soupape de sûreté et de la conduite. L'emplacement de la soupape de sûreté doit

6 720 607 314

Page 21

Détails de l'appareil

EAU FROIDE

FILTRE DE L'ADMISSION D'EAU

EAU CHAUDE

B Faites couler un volume élevé d'eau chaude (au

moins 21 litres ou 6 gal/min) de façon à ce que le brûleur s'allume.

B Inscrivez la pression de fonctionnement enregistrée

dans le tableau 5.

Fig. 24 Mesure de la pression du gaz (branchement

gauche)

Lecture de la pression statique du gaz (voir la section

Inscrivez-la ici : ___________________

Lecture de la pression de fonctionnement du gaz (voir la section

Inscrivez-la ici : ___________________

2.12

)

2.12

)

Table 5

FONCTIONNEMENT À HAUTE ALTITUDE

Altitude

de 0 à 1 219 m (4 000 pi)

De 1 219 à 2 134 m (4 000 à 7 000 pi)

Au dessus de 2 134 m (7 000 pi)

Gaz naturel Propane

Aucune

modification

Réglage du CO2 à l'aide de

l'analyseur de gaz d'échappement exigé - voir les directives figurant à la section

liquide

Aucune

modification

Appareil non approuvé

Pour un

fonctionnement à

des altitudes

supérieure à 610

m (2 000 pi), il faut

réduire le régime

nominal de

l'appareil de 4 %

par tranche 305 m

(1 000 pi) au-

dessus du niveau

Table 6

2.13

Raccordement des conduites d'eau

Fig. 25

Raccordement de la soupape de sûreté

6 720 607 314

Page 22

Détails de l'appareil

être facilement accessible aux fins de réparation ou de remplacement et se trouver aussi près que possible du chauffe-eau. Voir la Fig. 26. Pour installer la soupape de sûreté, on peut y souder un raccord approprié branché à une rallonge sur un raccord en "T" de la conduite d'eau chaude. Il faut soutenir toute la tuyauterie.

Fig. 26 Raccords de plomberie et soupape de sûreté

2.14 Connexions électriques

B Ouvrez complètement la valve d'admission d'eau

froide du chauffe-eau.

B Ouvrez un robinet d'eau chaude afin de remplir le

chauffe-eau et la tuyauterie et d'éliminer l'air emprisonné dans le système.

B Fermez le robinet d'eau chaude lorsque l'eau

circulera librement et que tout l'air se sera échappé du système. Ouvrez l'alimentation électrique du chauffe-eau. Le chauffe-eau est maintenant prêt à fonctionner.

NOTE: Un réglage par défaut de la température à 50°C (122°F) apparaîtra dans la fenêtre d'affichage.

2.16 Consignes de sécurité à lire avant d'utiliser le chauffe-eau

Avertissement : Si vous ne suivez pas

ces directives à la lettre, un incendie ou une explosion pourrait se produire et causer des dommages matériels, des blessures corporelles ou le décès.

Avertissement : Pour des raisons de sécurité, il faut toujours couper l'alimentation électrique du chauffe-eau avant de procéder à l'entretien, à des réparations ou à des tests.

Avertissement : Ce chauffe-eau doit être mis à la terre conformément à la plus récente édition de la norme NFPA 70 du National Electrical Code. Au Canada, tout le câblage électrique relié au chauffe-eau devrait respecter les codes locaux et la norme CSA C22.1, partie 1, du Code canadien de l'électricité. Ne vous contentez pas des conduites de gaz ou d'eau pour la mise à la terre des parties métalliques du chauffe-eau.

Le chauffe-eau GWH-635-ES exige une alimentation électrique de 120 V/60 Hz c.a., et doit être mis à la terre correctement.

Il faut prévoir un moyen de couper l'alimentation électrique de 120 V c.a.

Le câblage du chauffe-eau doit respecter le diagramme de câblage (section 6, Fig. 37).

2.15 Directives d'utilisation

B Avant de mettre le chauffe-eau en marche, il faut

s'assurer que le système est rempli d'eau.

B Fermez l'alimentation électrique vers le chauffe-eau.

A. Cet appareil est muni d'un dispositif d'allumage électronique servant à allumer la veilleuse et les brûleurs principaux. Lorsque vous mettez le chauffe-eau en marche, suivez les directives suivantes à la lettre.. B. Avant de mettre l'appareil en marche, placez l'interrupteur à la position de marche (I).

QUOI FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ

B N'allumez aucun appareil électroménager. B Ne touchez à aucun interrupteur électrique; n'utilisez

aucun téléphone se trouvant à l'intérieur de votre immeuble.

B Appelez immédiatement votre fournisseur de gaz en

utilisant le téléphone d'un voisin. Suivez les directives de votre fournisseur de gaz.

B Si ne pouvez pas joindre votre fournisseur de gaz,

téléphonez au service des incendies.

C. En utilisant uniquement votre main, enfoncez le bouton de commande marche-arrêt. N'utilisez jamais d'outils. Respectez ces directives à la lettre. Si le bouton de commande est coincé, fermez l'alimentation de gaz et appelez un technicien qualifié. Le forcer ou tenter de le réparer peut causer un incendie ou une explosion. D. N'utilisez pas cet appareil si l'une de ses pièces a été submergée dans l'eau. Appelez immédiatement un technicien qualifié afin qu'il inspecte l'appareil et remplace tout élément du système de réglage ou toute commande de gaz ayant été submergé.

6 720 607 314

Page 23

Détails de l'appareil

2.17 Directives d'allumage et d'utilisation

B 1. ARRÊTEZ! Lisez les consignes de sécurité

inscrites au-dessus de cette plaque.

B 2. Il faut fermer la valve à gaz en plaçant l'interrupteur

marche-arrêt à la position (0). Attendez cinq (5) minutes afin que tout le gaz puisse d'échapper. Si vous détectez une odeur de gaz, ARRÊTEZ! Suivez la directive " B " des consignes de sécurité susmentionnées. Si vous ne détectez aucune odeur de gaz, passez à l'étape suivante.

B 3. Ce chauffe-eau est muni d'un dispositif d'allumage

électronique, qui allume les brûleurs principaux. Lorsque vous mettez le chauffe-eau en marche, suivez ces directives à la lettre.

B 4. Placez l'interrupteur marche-arrêt à la position (I).

Ainsi, le chauffe-eau sera prêt à être utilisé.

B 5. Ouvrez un robinet d'eau chaude B 6. Les brûleurs resteront allumés jusqu'à ce que vous

fermiez le robinet d'eau chaude.

REMARQUE: Lors de l'installation initiale ou après l'exécution de travaux sur les conduites de gaz, la présence d'air dans la conduite d'alimentation du gaz peut retarder quelque peu l'allumage lorsque le robinet d'eau chaude est ouvert. Cela entraînera l'affichage d'un code d'erreur (EA) dans la fenêtre d'affichage. C'est tout à fait normal. Lorsque cela se produit, laissez couler l'eau chaude et attendez de 3 à 5 secondes, puis réinitialisez l'appareil (fig. 26, pos. 2). Attendez que le message d'erreur (EA) disparaisse. Le chauffeeau essaiera de procéder de nouveau à l'allumage. Si le code d'erreur (EA) réapparaît, répétez le même processus jusqu'à ce que tout l'air ait été évacué.

d'arrêt (0). Remarque: Le robinet d'arrêt manuel du gaz n'est pas fourni avec le chauffe-eau.

Lorsque le chauffe-eau est en marche, vous entendrez fonctionner son ventilateur et son brûleur électriques. Lorsque vous fermerez le robinet d'eau chaude, le ventilateur électrique continuera de fonctionner pendant une période pouvant aller jusqu'à 60 secondes pour évacuer tous les gaz de carneau. La vitesse du ventilateur électrique variera selon le débit d'eau chaude et la puissance du brûleur.

POUR COUPER L'ARRIVÉE DE GAZ À L'APPAREIL

B Fermez le robinet d'arrêt manuel du gaz se trouvant

sur la conduite d'alimentation du gaz vers le chauffeeau et placez l'interrupteur marche-arrêt à la position

6 720 607 314

Page 24

3 Directives d'utilisation

Fig. 27

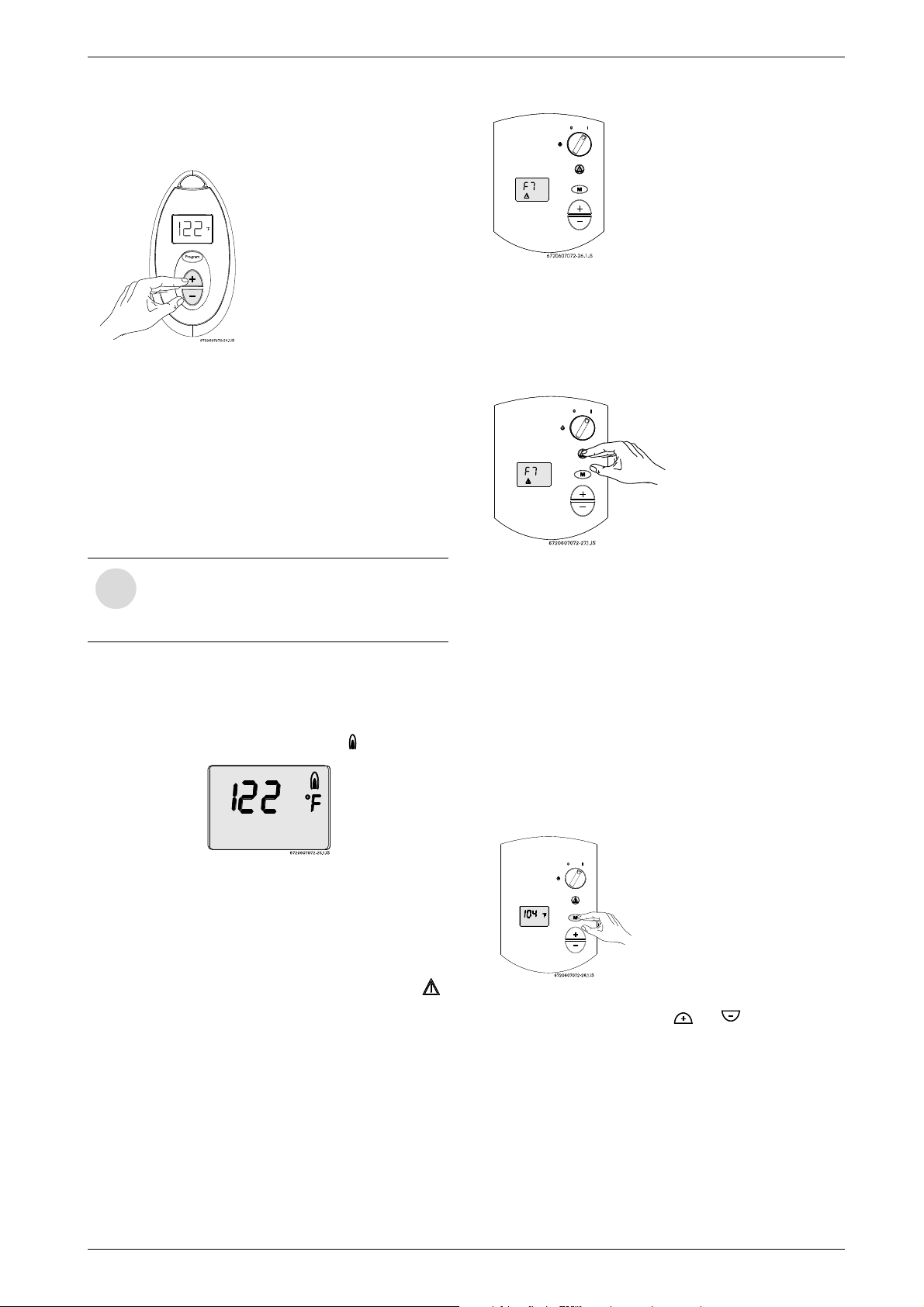

1 Interrupteur marche-arrêt 2 Touche de réinitialisation 3 Touche de programmation 4 Sélecteur de hausse de température 5 Sélecteur de baisse de température 6 Fenêtre d'affichage

Directives d'utilisation

B Appuyez sur les touches et pour atteindre la

température désirée.

3.1 Alimentation électrique

Mise sous tension

B Pour allumer l'appareil, placez l'interrupteur à la

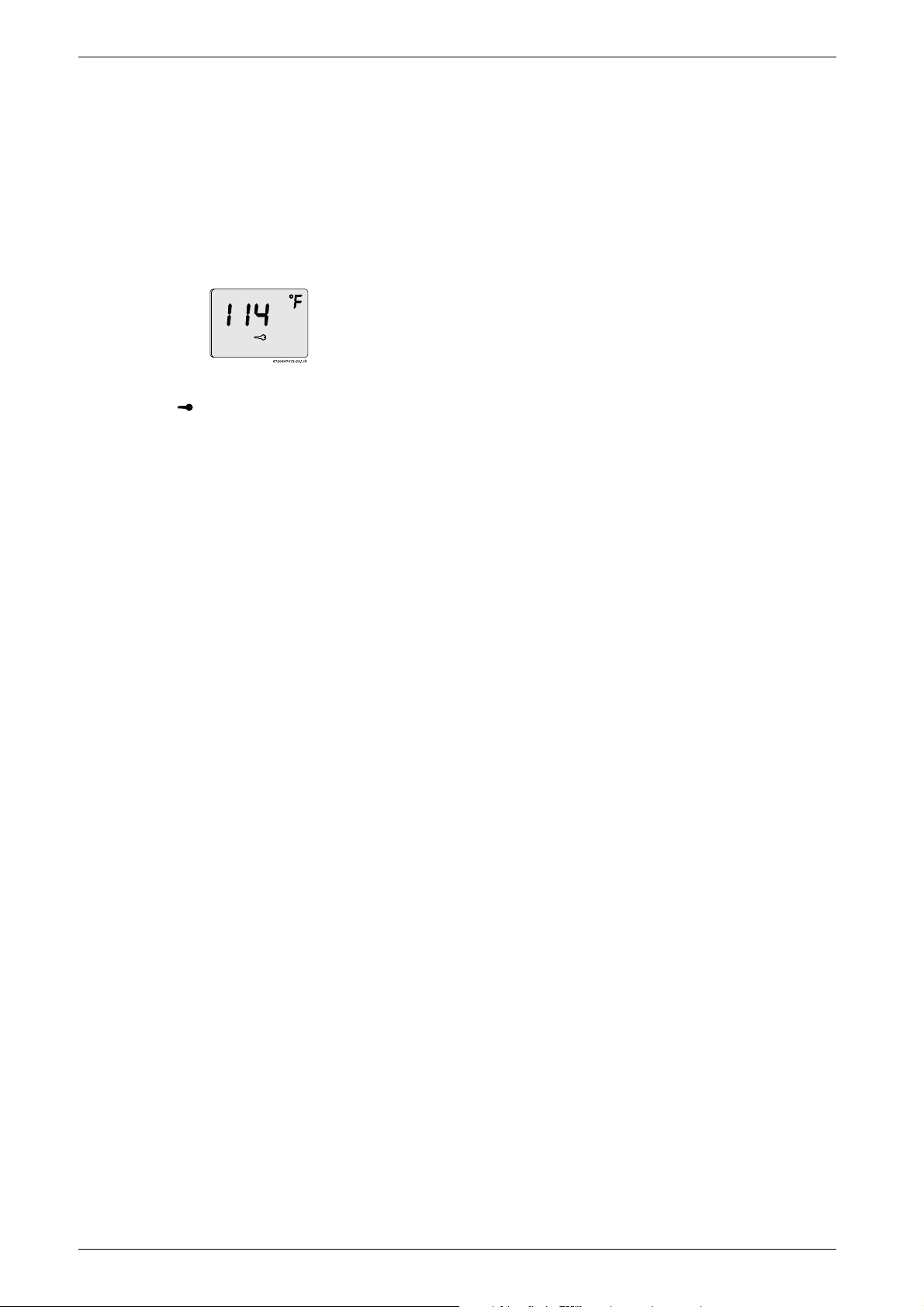

position (I). L'affichage à cristaux liquides indiquera la température par défaut, soit 55°C (122°F).

Fig. 28

Mise hors tension

B Pour fermer l'appareil, placez l'interrupteur à la

position (0).

Fig. 29

Si la température de l'eau acheminée vers le chauffeeau est très chaude, l'eau sortant du chauffe-eau pourrait être trop chaude. Un robinet de douche équilibreur de température peut mélanger automatiquement de l'eau froide afin de réduire la température trop élevée de l'eau. Si la température demeure instable malgré l'utilisation d'un robinet équilibreur, consultez les directives du fabricant pour le réglage interne. Il faudrait toujours faire les rajustements lorsque le robinet de la douche se trouve au réglage le plus chaud. En outre, le bouton sélecteur de température du chauffe-eau peut être réglé de façon à ce que la température de l'eau chaude soit plus confortable.

3.2 Réglage de la température

Pour choisir la température de sortie de l'eau chaude:

6 720 607 314

Page 25

Directives d'utilisation

Il est possible de programmer le chauffe-eau de façon à ce qu'il affiche les lectures de température en degrés Celsius; veuillez vous adresser à BBTNA pour obtenir la marche à suivre.

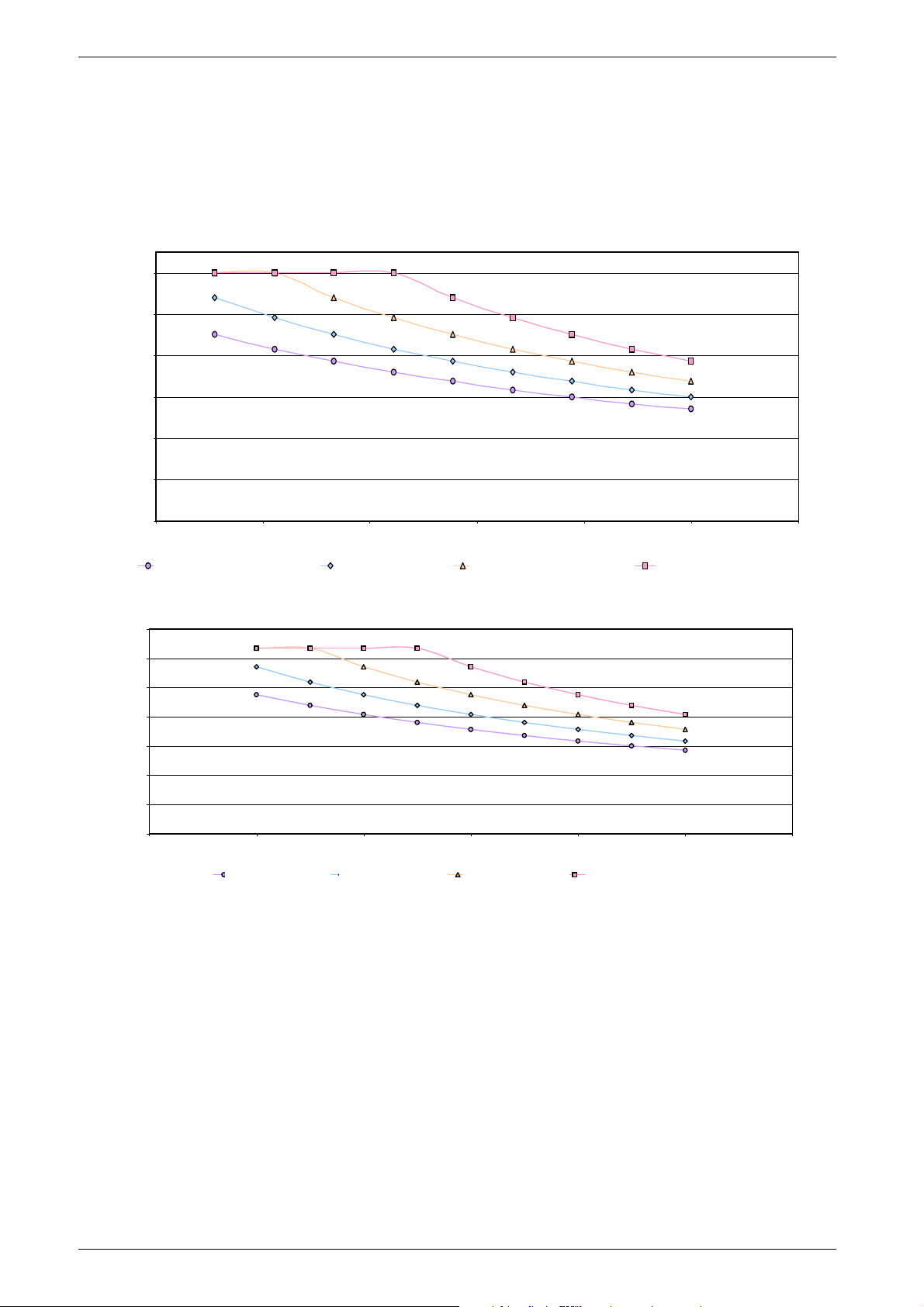

Débit et température d’eau chaude avec des températures d’admission variées (gal/min/Fahrenheit)

35 40 45 50 55 60 65

Température de l’eau chaude (ºF)

Débit d’eau chaude (gal/min))

T Entrada (ºC) 4.444444444 T Entrada (ºC) 10 T Entrada (ºC) 15.55555556 T Entrada (ºC) 21.11111111

Admission (ºF) 40

Admission (ºF) 50

Admission (ºF) 60

Admission (ºF) 70

Admission (ºF) 40 Admission (ºF) 50 Admission (ºF) 60 Admission (ºF) 70

Débit et température d’eau chaude avec des températures d’admission variées (l/min/Celsius)

90 100 110 120 130 140 150

Température de l’eau chaude (ºC)

Débit d’eau chaude (l/min)

T Entrada (ºF) 40 T Entrada (ºF) 50 T Entrada (ºF) 60 T Entrada (ºF) 70

Admission (ºC) 4

Admission (ºC) 10

Admission (ºC) 10 Admission (ºC) 16

Admission (ºC) 21

Réglage de la température de l'eau

La température désirée de l'eau chaude peut être réglée sur le panneau de commande avant du chauffe-eau. L'appareil GWH-635-ES est muni d'une valve à gaz à commande électronique, qui module la puissance des brûleurs

en fonction à la fois des débits d'eau chaude et(ou) des températures de toute l'eau acheminée et produite.

Fig. 30 Tableaux des débits et des températures

6 720 607 314

Page 26

3.3 Utilisation de l'accessoire télécom-

mande

Directives d'utilisation

Fig. 33

Après avoir suivi les directives indiquées dans la section Résolution de problèmes:

Fig. 31 Télécommande

L'accessoire de la télécommande sans fil et les boutons sélecteurs de température sur le devant du chauffe-eau fonctionnent de la même façon. Adressez-vous à votre distributeur ou à BBTNA pour commandez l'accessoire télécommande si vous préférez utiliser cet accessoire. Il faut modifier l'unité de commande interne du chauffeeau (Fig. 29, composant 12) lorsqu'on programme la télécommande en vue de son utilisation avec ce chauffe-eau.

REMARQUE: Jusqu'à six télécommandes peuvent être programmées pour un seul chauffe-eau, chacune ayant un rayon d'action de 30 m (98 pi).

3.4 Fonctionnement

B Quand un robinet d'eau chaude est ouvert, le brûleur

principal s'allume, et le symbole d'une flamme apparaît dans la fenêtre d'affichage .

B Appuyez sur la touche de réinitialisation pour

remettre l'appareil en état de marche.

Fig. 34 Touche de réinitialisation

Si le problème persiste, adressez-vous à votre installateur.

3.6 Touche de programmation

La touche de programmation peut être utilisée/ programmée aussi bien dans l'appareil que dans la télécommande.

Fonction de “programmation”

Les fonctions de programmation sont les mêmes pour les deux commandes (pavé de commande de l'appareil et télécommande sans fil). Appuyez sur la touche de programmation pendant trois secondes.

Fig. 32

B L'affichage à cristaux liquides clignotera jusqu'à ce

que la température choisie soit atteinte.

3.5 Touche de réinitialisation

Si la fenêtre d'affichage indique le symbole d'erreur notez le code d'erreur affiché et consultez la section Résolution de problèmes.

6 720 607 314

Fig. 35 Touche de programmation

B Appuyez sur les touches et pour choisir la

température à mémoriser.

B Gardez la touche de programmation enfoncé

pendant trois secondes pour enregistrer la température.

Quand l'affichage cesse de clignoter, la température est enregistrée dans le " programme ".

Utilisation de la fonction de programmation

Pour choisir la température mémorisée :

Page 27

Directives d'utilisation

B Appuyez sur la touche de programmation.

La fenêtre d'affichage indiquera la température prémémorisée, qui est maintenant la température d'eau chaude choisie.

3.7 État de verrouillage

Cet état n'est valable que pour les appareils munis de plus d'une commande (appareils avec télécommande).

Fig. 36 État de verrouillage

Si le symbole apparaît dans la fenêtre d'affichage, c'est que le réglage de la température ne peut pas être modifié parce que l'appareil est utilisé par un utilisateur qui a déjà choisi une température différente. L'appareil se verrouillera automatiquement une fois le robinet d'eau chaude fermé.

6 720 607 314

Page 28

4 Entretien et réparations

Entretien et réparations

Avertissement : Toujours couper

l'alimentation électrique, fermer le robinet d'arrêt manuel du gaz et les manettes de commande d'eau lors de tout entretien ou de toute réparation.

L'appareil devrait être vérifié une fois par année par un technicien du service de gaz. S'il nécessite des réparations, celles-ci devraient être effectuées par un technicien du service de gaz.

Pour enlever le couvercle avant

B Enlevez les bandes protectrices autocollantes sur le

panneau avant (page 5, Fig. 3).

B Dévissez les deux vis à tête Philips se trouvant

derrière les bandes protectrices autocollantes.

B Soulevez le couvercle avant et enlevez-le.

Systèmes et pièces devant être vérifiées au moins une fois par année :

Voir les diagrammes en pages 32 et 33.

• Système de ventilation

• Brûleurs - voir l'emplacement du regard en page 29.

• Enclenchement manuel de la soupape de sûreté pour s'assurer de son bon fonctionnement

• Nettoyage périodique du filtre d'eau - voir la Fig. 25, à la section 2.13

• Rinçage du corps de chauffe avec une solution décapante si vous constatez qu'il y a accumulation de dépôts calcaires. L'accumulation de dépôts calcaires réduira la durée de vue utile du chauffe-eau. Procédez au détartrage du corps de chauffe et répétez chaque année selon la dureté de l'eau souterraine..

5 Résolution de problèmes

Introduction

L'allumage des brûleurs du chauffe-eau GWH-635-ES est déclenché par une valve d'eau. De nombreux problèmes liés à l'eau peuvent entraîner la défectuosité de cette valve comme, par exemple, un débit d'eau insuffisant pour actionner les brûleurs, donc inférieur au débit minimal qu'exige l'appareil, de la saleté incrustée dans la valve d'eau, l'accumulation de sédiments dans les aérateurs de robinets ou les pommeaux de douches, des pressions inégales d'eau chaude et d'eau froide (avec des robinets à levier unique) ou des croisements de tuyauterie. Ces problèmes liés au débit d'eau peuvent empêcher le chauffe-eau de fonctionner à pleine capacité ou entraîner son arrêt complet.

Les problèmes, qui sont indiqués ci-dessous en lettres majuscules et en caractères gras, devraient faire l'objet

d'une vérification si le chauffe-eau ne fonctionne pas correctement et qu'AUCUN code d'erreur n'apparaît dans la fenêtre d'affichage du chauffe-eau ou de la télécommande sans fil.

Toutes les défectuosités associées à un code d'erreur sont indiquées en page 26. Un schéma fonctionnel du chauffe-eau GWH-635-ES est illustré en page 28. Si un problème se produit lors de l'installation, pendant la ventilation ou en cours de fonctionnement, l'appareil indiquera sa source au moyen de ces codes d'erreur.

LES BRÛLEURS NE S'ALLUMENT PAS LORS DE LA MISE EN MARCHE DU CHAUFFE-EAU

• La conduite d'alimentation d'eau froide est branchée du mauvais côté du chauffe-eau

Assurez-vous que la conduite d'eau froide est bien branchée du côté droit du chauffe-eau quand vous y faites face

• Le débit du robinet d'eau chaude est trop faible Il faut un débit d'au moins 3 litres/minute (0,8 gal/ min) pour activer le chauffe-eau.

• Le filtre d'admission d'eau froide est sale Enlever et nettoyer le filtre d'admission d'eau. Le filtre se trouve au joint du raccord de la conduite d'alimentation d'eau du chauffe-eau. Il faut débrancher la conduite principale d'alimentation d'eau froide. Vérifiez et nettoyez aussi les filtres des aérateurs de robinets.

• Croisement dans les conduites d'eau Pour vérifier s'il n'y a pas de croisement de tuyauterie, fermez l'entrée d'eau froide vers le chauffe-eau et ouvrez un robinet d'eau chaude. Il ne devrait pas y avoir une seule goutte d'eau qui coule à ce robinet. L'écoulement d'eau est un signe de croisement de tuyauterie. Les brûleurs du chauffe-eau se déclenchent lorsqu'un débit d'eau suffisant coule dans la valve d'eau, soit un débit de 3 litres/min (0,8 gal/min). S'il y a un croisement de tuyauterie, le débit d'eau coulant dans le chauffe-eau sera insuffisant et ce, même si le débit au robinet d'eau chaude est suffisant. Un croisement de tuyauterie peut être causé par un joint d'étanchéité défectueux sur un robinet à levier unique, une tuyauterie défectueuse ou un robinet mélangeur défectueux dans la conduite. Le croisement créera une contre-pression qui empêchera qu'un débit adéquat coule dans le chauffe-eau. Pour vérifier s'il n'y a pas de croisement de tuyauterie, fermez l'arrivée d'eau froide vers le chauffe-eau. Ouvrez vos robinets d'eau chaude séparément un après l'autre. Il ne devrait y avoir aucun écoulement d'eau. Si l'eau coule, il y a un croisement de tuyauterie, et il faut régler le problème avant que le chauffe-eau ne puisse fonctionner correctement.

6 720 607 314

Page 29

Résolution de problèmes

L'EAU EST TROP CHAUDE

• Le réglage de la température est trop élevé

Réduisez le réglage de la température sur le chauffeeau ou la télécommande sans fil - voir la section 3.2.

L'EAU N'EST PAS ASSEZ CHAUDE

• Le réglage de la température est trop bas.

Augmentez le réglage de la température sur le chauffe-eau ou la télécommande sans fil - voir la section 3.2.

• La puissance calorifique est trop faible en

raison de conduites de gaz de mauvaise grosseur

Voir les spécifications aux sections 2.10 à 2.12. Le chauffe-eau GWH-635-ES nécessite une pression de gaz adéquate pour atteindre les températures désirées. S'il doit compenser une pression inadéquate du gaz d'admission ou un manque de pression du gaz, le chauffe-eau atteindra en fait la température de sortie d'eau chaude demandée en réduisant le débit de l'eau chaude. Sa valve d'eau motorisée effectuera ce rajustement.

• L'eau froide se mélange à l'eau chaude (croisement de tuyauterie) Effectuez l'essai décrit au point 4 de la section LES BRÛLEURS NE S'ALLUMENT PAS LORS DE LA MISE EN MARCHE DU CHAUFFE-EAU.

LE DÉBIT OU LA PRESSION D'EAU EST FAIBLE.

• Trop d'eau chaude demandée en même temps ou débit trop élevé demandé.

Le chauffe-eau GWH-635-ES pourra alimenter efficacement deux pommeaux de douche de 7,5 à 9,3 litres/min (2,0 à 2,5 gal/min) en même temps ou plusieurs lavabos. Une demande supérieure entraînera une plus grande chute de pression et réduira le débit d'eau coulant aux robinets. Voir le tableau des débits et des températures en page 24

• La puissance calorifique est trop faible en

raison de conduites de gaz de mauvaise grosseur.

Voir les spécifications aux sections 2.10 à 2.12. Le chauffe-eau GWH-635-ES nécessite une pression de gaz adéquate pour atteindre les températures et les débits désirés. S'il doit compenser une pression inadéquate du gaz d'admission ou un manque de pression du gaz, le chauffe-eau atteindra en fait la température de sortie d'eau chaude demandée en réduisant le débit de l'eau chaude. Sa valve d'eau motorisée effectuera ce rajustement. Il faudra une pression de gaz adéquate pour que la valve d'eau motorisée laisse passer un débit d'eau accru. Si vous réduisez le réglage de la température, cela permettra aussi à un plus grand débit d'eau de passer par la valve d'eau motorisée. Voir le tableau des débits et des températures en page 24.

• Le filtre d'admission d'eau froide est sale

Enlever et nettoyer le filtre d'admission d'eau. Le filtre se trouve au joint du raccord de la conduite d'alimentation d'eau du chauffe-eau. Il faut débrancher la conduite principale d'alimentation d'eau froide. Vérifiez et nettoyez aussi les filtres des aérateurs de robinets.

LA TEMPÉRATURE DE L'EAU CHAUDE FLUCTUE / L'APPAREIL EST DÉSACTIVÉ.

• Pression inégale dans les conduites d'eau

La contrainte accrue causée au système d'eau chaude par le chauffe-eau peut résulter en des pressions inégales entre l'eau chaude et l'eau froide. Dans ce cas, lorsque vous mélangez l'eau froide au robinet (manuellement ou automatiquement par le biais d'un pommeau de douche de type équilibreur), la pression inférieure de l'eau chaude peut être contrebalancée par la pression supérieure de l'eau froide, ce qui pourrait entraîner une chute du débit d'eau chaude sous le débit minimal requis. Un robinet équilibreur aidera à résoudre ce symptôme.

• Robinets équilibreurs de température

• La pression de l'arrivée d'eau est erratique en

raison d'une pression inadéquate de l'arrivée d'eau.

Vérifiez la pression de l'arrivée d'eau. Si vous branchez l'appareil à un système privé de puits muni d'un réservoir sous pression, on recommande que la pression se situe entre 207 kPa et 345 kPa (30 et 50 lb/ po2). L'utilisation d'une valve réductrice de pression après le réservoir est aussi une façon efficace de s'assurer que la pression d'eau acheminée au chauffe-eau demeure constante. On suggère des valves de marque Watts, soit le modèle 25AUB ou le modèle N35-B, de 19 mm (¾ de po).

LE BRÛLEUR OU LE CHAUFFE-EAU EST BRUYANT PENDANT QU'IL FONCTIONNE.

• La plage des niveaux de CO

est déréglée. Le

couvercle doit être en place pour confirmer les lectures de niveaux de CO

. Si l'appareil fonctionne

pendant que le couvercle est enlevé, cela se traduit par un brûleur bruyant ou instable. Voir la section 9:

6 720 607 314

Page 30

Le rajustement des niveaux de CO2 ne peut être effectué que par un technicien accrédité du service de gaz se servant d'un analyseur de CO2 calibré.

Code affiché Cause Solution

Résolution de problèmes

E9 Le limiteur de température a ouvert le circuit (surchauffe).

Déclenchement à 104°C (220°F).

EA Aucune ionisation durant le délai de sécurité (délai de sécurité écoulé).

Remarque: L'appareil fera trois tentatives d'allumage avant d'afficher le code d'erreur " EA ".

EC Le signal d'ionisation est disparu momentanément plus de cinq fois en

moins de 30 secondes.

FA Erreur liée à une fuite (les valves à gaz ne coupent pas le circuit de gaz) Vérifier la valve à gaz et l'unité de commande.*

F7 Erreur liée à l'ionisation (détection de la flamme en attente) Vérifier l'unité de commande.*

E0 Défaillance du logiciel ou du matériel informatique interne Vérifier l'unité de commande.*

A7 Défectuosité du capteur/récepteur thermique de l'eau chaude (à partir

de l'unité de commande)

A9 Mauvais assemblage du capteur/récepteur thermique de l'eau chaude

(à partir de l'unité de commande).

Remarque : Si le message " A9 " clignote dans la fenêtre d'affichage, l'appareil peut fonctionner normalement, mais son rendement pourrait être affecté.

Vérifier les connexions.* Vérifier l'état du corps de chauffe.*

Vérifier la pression du gaz.* Vérifier si le gaz n'est pas dilué avec de l'air, par suite d'une altération récente de la conduite de gaz.* Vérifier si la terminaison du conduit d'évacuation est bloquée (surtout si l'appareil se met en marche pendant quelques secondes, puis perd le signal d'ionisation).* Vérifier l'électrode d'ionisation.* Vérifier si la mise à la terre est bien faite.*

Vérifier le capteur/récepteur thermique et ses connexions.* Vérifier la température ambiante de la pièce où se trouve le chauffeeau; elle doit être au-dessus de 2°C (36°F).*

Fermer le robinet d'eau et le laisser se vider pendant 30 secondes. Ouvrir le robinet d'eau et attendre 2 minutes pour voir si le message " A9 " disparaît de la fenêtre d'affichage. Vérifier si le capteur/récepteur thermique est bien assemblé dans la conduite d'eau.* Vérifier si le capteur/récepteur thermique est en bon état.*

C1 Vitesse de rotation du ventilateur trop faible au démarrage (à partir de

l'unité de commande).

C6 Vitesse de rotation du ventilateur trop faible pendant que l'appareil

fonctionne (à partir de l'unité de commande)

C7 Aucun signal du capteur de vitesse de rotation du ventilateur transmis

par le ventilateur

CA Signal de débit d'eau supérieur à la valeur maximale spécifiée Vérifier la valve d'eau et le détecteur de débit.*

E2 Défectuosité du capteur thermique de l'eau d'admission Vérifier le capteur/récepteur thermique et les connexions.*

A2 Défectuosité du détecteur de surchauffe Vérifier les connexions du détecteur de surchauffe.*

Vérifier le voltage.* Vérifier le ventilateur et ses connexions.* Vérifier l'unité de commande.* Vérifier si la terminaison du conduit d'évacuation est bloquée ou si elle est installé comme l'indique la section 2.9.* Vérifier les niveaux de CO2 (voir la section 9).*

Vérifier le ventilateur et ses connexions.* Vérifier l'unité de commande.* Vérifier les niveaux de CO2 (voir la section 9).*

Vérifier la température ambiante de la pièce où se trouve le chauffeeau; elle doit être au-dessus de 2°C (36°F).*

Vérifier la continuité du capteur.* Vérifier l'étanchéité du corps de chauffe et des murs.*

Table 7

* Tâche effectuée uniquement par l'installateur ou un technicien

6 720 607 314

Page 31

Diagramme électrique

6 Diagramme électrique

Fig. 37 Diagramme électrique

1 Capteur thermique de l'eau d'admission 2 Détecteur à ionisation 3 Détecteur de débit d'eau 4 Détecteur de surchauffe 5 Limiteur de température 6 Valve à gaz 7 Ventilateur 8 Valve d'eau 9 Prise c.a. 10 Électrode d'allumage 11 Carte à circuits imprimés de l'affichage 12 Interrupteur marche-arrêt 13 Fusible T de 1,25 A 14 Fusible T de 3,15 A 15 Bloc de branchement 16 Tige de mise à la terre 17 Capteur thermique de l'eau à la sortie

6 720 607 314

Page 32

Schéma fonctionnel du modèle GWH-635-ES

7 Schéma fonctionnel du modèle GWH-635-ES

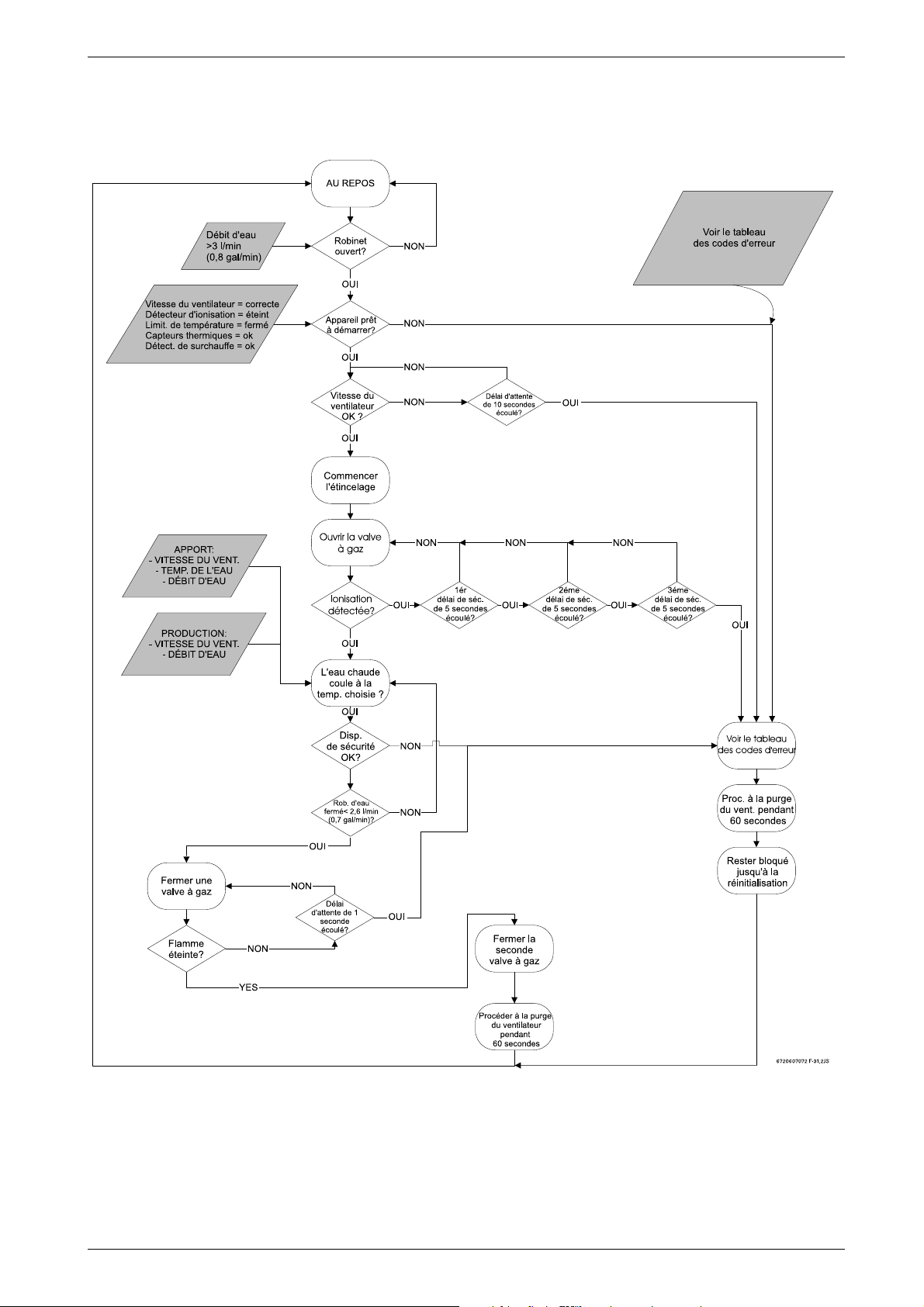

Fig. 38 Schéma de fonctionnement

6 720 607 314

Page 33

Diagramme des composants internes et liste des pièces

8 Diagramme des composants internes et liste des pièces

8.1 Composants internes

Fig. 39 Composants

1 Couvercle 2 Interrupteur marche-arrêt 3 Touche de réinitialisation 4 Fenêtre d'affichage 5 Touche de programmation 6 Boutons sélecteurs de température 7 Tube collecteur de gaz d'échappement 8 Mélangeur 9 Corps de chauffe 10 Regard 11 Conduit d'admission d'air 12 Unité de commande 13 Ventilateur 14 Valve d'eau 15 Valve à gaz

Fig. 40 Vue d'ensemble de l'appareil

6 720 607 314

Page 34

8.2 Diagramme des composants

6720607072-34.3 JF

Diagramme des composants internes et liste des pièces

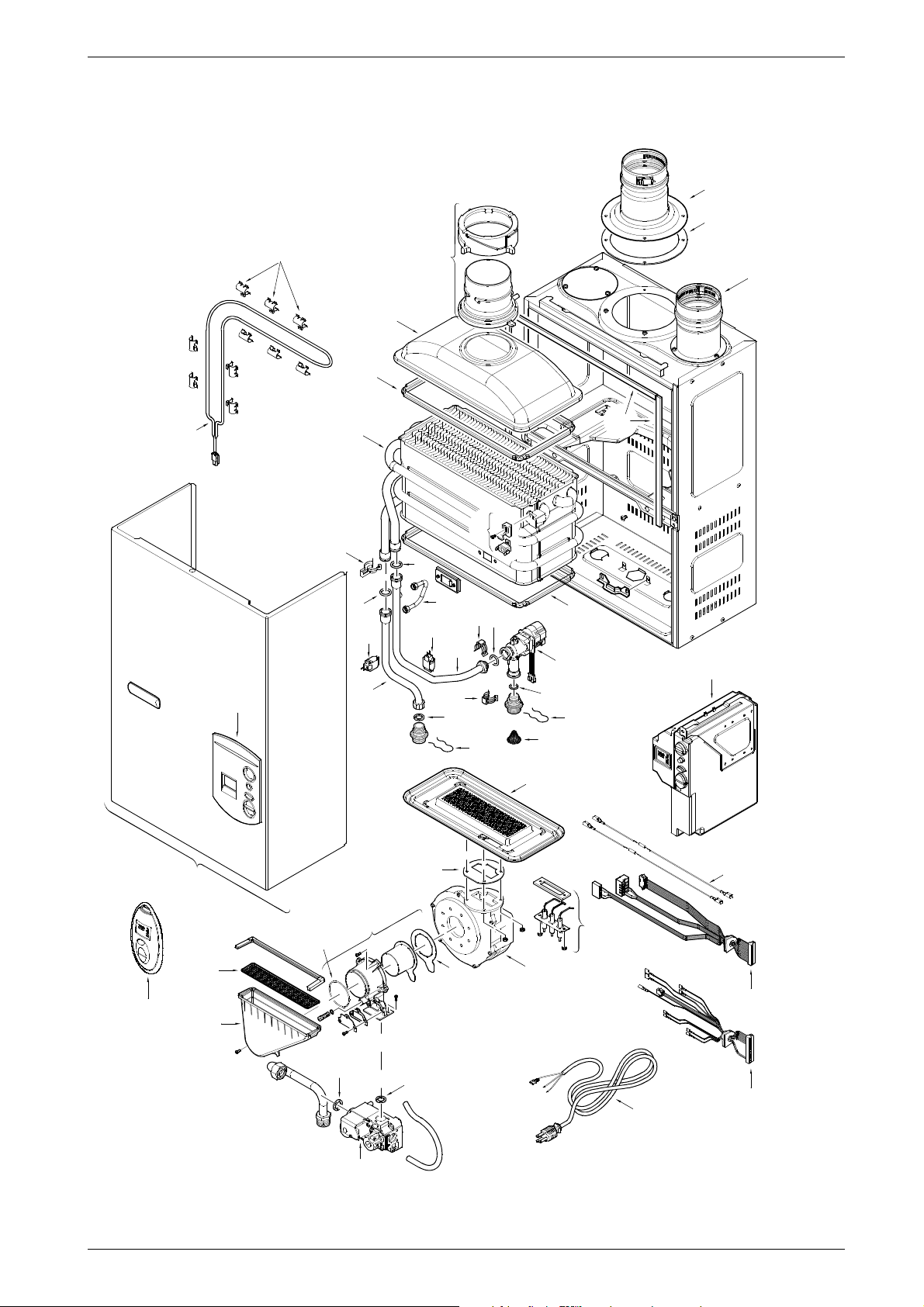

Fig. 41 Diagramme des composants

6 720 607 314

Page 35

Diagramme des composants internes et liste des pièces

8.3 Liste des pièces

Pièce Description No de référence

1 Couvercle avant 8 705 421 837 2 Écran 8 705 506 661 3 Corps de chauffe 8 705 406 285 4 Joint d'étanchéité supérieur du corps de chauffe 8 704 701 052 5 Agrafe 8 716 102 607 6 Joint d'étanchéité inférieur du corps de chauffe 8 704 701 054 7 Joint torique 8 700 205 147 8 Capteur thermique 8 700 400 015

9 Rondelle de 13 mm (½ po) 8 710 103 045 10 Ressort filaire 8 714 606 002 11 Conduit d'admission d'air 8 705 700 097 12 Filtre à eau 8 700 507 001 13 Joint torique 8 700 205 134 14 Brûleur principal 8 708 505 016 15 Brûleur principal 8 708 120 515 16 Joint d'étanchéité ventilateur-brûleur 8 704 701 050 17 Ensemble d'électrodes 8 708 107 020

18 Ventilateur 8 707 204 039 19 Mélangeur gaz-air 8 705 700 115 20 Joint d'étanchéité mélangeur-ventilateur 8 704 701 059 21 Joint d'étanchéité de la valve à gaz 8 704 701 062 22 Valve à gaz 8 707 021 019 23 Joint d'étanchéité de la valve à gaz 8 700 103 014 24 Télécommande 8 707 207 153 25 Dispositif de commande 8 707 207 133 26 Câble d'allumage 8 704 401 220

27 Câbles 24 V 8 704 401 214 28 Câbles 8 704 401 239 29 Cordon d'alimentation 8 704 401 221 30 Fusible coupe-circuit en cas de surchauffe 8 700 400 019 31 Accessoire d'évacuation des gaz d'échappement 8 705 504 137 32 Accessoire d'admission d'air comburant 8 705 504 116 33 Tube collecteur de gaz d'échappement 8 705 700 100 34 Bague du tube collecteur de gaz d'échappement 8 705 700 114 35 Conduite d'eau froide 8 700 715 156

36 Conduite d'eau chaude 8 700 715 155 37 Filtre d'admission d'air 8 700 507 069 38 Tube de raccordement 8 700 715 247 39 Détecteur de surchauffe (coupe-circuit de sûreté) 8 707 206 204 40 Clip 8 701 201 028 41 Clip 8 701 201 024 42 Joint 8 700 103 710 43 Sachet de joints 8 704 701 046

44 joint torique 8 700 205 149

Table 8

6 720 607 314

Page 36

Réglage spécial pour la mesure et le rajustement des niveaux de CO2

9 Réglage spécial pour la mesure et le rajustement des niveaux de CO

Le CO2 ne peut être rajusté que par un technicien accrédité du service de gaz, qui se sert d'un analyseur de CO2 calibré.

Prudence : L'un des facteurs qui peut affecter les niveaux de CO2 est une pression de gaz inadéquate. Veuillez consulter la section 2.12 pour connaître la marche à suivre pour mesurer la pression du gaz et inscrivez vos résultats cidessous :

Pression statique du gaz : kPA (po de col. d'eau) Pression de fonctionnement P1 du gaz : kPA (po de col. d'eau)

La pression de fonctionnement P1 minimale est de 1,24 kPa (5 po de col. d'eau) pour le gaz naturel et de 2,73 kPa (11 po de col. d'eau) pour le propane. Ne procédez à aucun rajustement des niveaux de CO2 jusqu'à ce que vous ayez vérifié si la pression est bel et bien égale ou supérieure à ces niveaux, sans toutefois dépasser 3,47 kPa (14 po de col. d'eau).

A. Une fois la pression jugée adéquate

B Placez l'interrupteur marche-arrêt à la position d'arrêt

(O).

B Enlevez la vis de laiton à tête plate se trouvant sur la

bague du conduit d'évacuation, comme l'illustre la Fig. 42.

B Insérez la sonde de l'analyseur de CO2 dans l'orifice

de mesure. L'extrémité de la sonde devrait être centrée dans le conduit d'évacuation (enfoncée d'environ 38 mm ou 1,5 po).

Fig. 43

B. Mesure du CO2 (si le couvercle est installé):

B Ouvrez les robinets d'eau chaude pour atteindre un

débit d'au moins 14 litres (4 gal) par minute (un robinet de baignoire et deux robinets de lavabo devraient suffire).

B Ouvrez les robinets d'eau chaude pour atteindre un

débit d'au moins 14 litres (4 gal) par minute (un robinet de baignoire et deux robinets de lavabo devraient suffire).

B Inscrivez la lecture du niveau de CO2 sur la ligne P2

ci-dessous. (La lecture de l'analyseur peut prendre quelques minutes avant de se stabiliser.)

B Appuyez sur la touche " + " jusqu'à ce que P1

apparaisse. L'appareil passera à son plein régime, et le débit devrait augmenter.

B Inscrivez la lecture du niveau de CO2 sur la ligne P1

ci-dessous.

Lecture du niveau de CO2 P2: % de CO

Lecture du niveau de CO2 P1: % de CO

Comparez vos lectures à celles figurant au tableau 9, dans la colonne " Avec couvercle avant ". Si les lectures du niveau de CO2 sont différentes, effectuez les rajustements selon les directives ci-dessous.

Remarque: La colonne " Sans couvercle avant " indique les valeurs approximatives avec le couvercle enlevé afin de faciliter la démarche de rajustement. Il faudrait prendre des lectures finales avec le couvercle installé.

Fig. 42

B Pendant que vous gardez la touche de programma-

tion (M) enfoncée, déplacez l'interrupteur marchearrêt à la position de marche (I) (voir Fig. 43). Dès que " 188 " clignotera dans la fenêtre d'affichage, relâchez la touche de programmation. Vous devriez maintenant voir " P2 " apparaître.

6 720 607 314

C. Rajustement des niveaux de CO2 :

Remarque: Le rajustement du niveau P1 changera la lecture du niveau P2. Confirmez la valeur P1 AVANT de rajuster le niveau P2.

1. Niveau de CO2 P1 différent : B Desserrez la vis à tête Philips (1) peinte en jaune, et

le capuchon devrait rouler vers le bas (2) et révéler une vis à fente en laiton (Fig. 44).

B En tournant la vis à fente dans le sens contraire des

aiguilles d'une montre, vous hausserez le niveau de

P1, tandis que si vous la tournez dans le sens

des aiguilles d'une montre, vous abaisserez le niveau de CO2 P1. Les rajustements effectués à la vis à

Page 37

Réglage spécial pour la mesure et le rajustement des niveaux de CO2

fente changeront aussi le niveau de CO

P2.

2.Niveau de CO2 P2 différent:

B Enlevez le capuchon de vis Torx no 40 peint en jaune

sur le devant de la valve à gaz (Fig. 45). Une vis Torx no 40 en plastique apparaîtra.

B Si vous tournez la vis Torx no 40 en plastique dans le

sens contraire des aiguilles d'une montre, vous abaisserez le niveau de CO2 P2, tandis que si vous la tournez dans le sens des aiguilles d'une montre, vous hausserez le niveau de CO2 P2.

Remarque: Le rajustement de ces vis est très sensible et peut prendre quelques minutes avant de se stabiliser.

3. Vérifiez si les niveaux P1 et P2 respectent les plages

indiquées au tableau 1, dans la colonne " Avec couvercle avant ". Répétez les étapes 1 et 2 au besoin, jusqu'à ce que les valeurs des niveaux de CO2 se trouvent à l'intérieur des plages indiquées.

D. Remise en service :

1. Remettez le couvercle à fente dans sa position ini-

tiale.

2. Réinstallez le capuchon de la vis Torx.

3. Retirez la sonde de l'analyseur de CO2 et réinstallez

la vis à tête plate dans la bague du conduit d'évacuation.

4. Placez l'interrupteur marche-arrêt à la position d'arrêt

(O), puis replacez-le à la position de marche (I).

5. Le chauffe-eau est prêt à fonctionner normalement.

Fig. 44

Sans

couvercle avant

Nat. Gas Nat. Gas

Apport maximal

Apport minimal

Apport maximal

Apport minimal

* La lecture finale doit être confirmée avec le couvercle avant installé, puisque les niveaux de CO2 augmentent lorsqu'on installe le couvercle avant.

P1 9.1 ± 0.1 % 9.7 ± 0.1 %

P2 9.4 ± 0.1 % 9.7 ± 0.1 %

LP Gas LP Gas

P1 10.1 ± 0.1 % 10.7 ± 0.1 %

P2 10.4 ± 0.1 % 10.7 ± 0.1 %

Avec

couvercle avant

Table 9

Lectures finales

Lecture du niveau de CO2 P2 : % de CO

Lecture du niveau de CO2 P1: % de CO

Fig. 45

6 720 607 314

Page 38

10 Protection de l'environnement

Emballage

La boîte d'emballage est entièrement recyclable, comme le confirme le symbole de recyclage

Composants

Maintes pièces du chauffe-eau peuvent être entièrement recyclées au terme de leur durée de vie utile. Adressez-vous aux autorités de votre ville pour obtenir des renseignements sur l'élimination des matières recyclables.

Économie des ressources d'eau :

B Assurez-vous que vous fermez tous les robinets

immédiatement après leur utilisation. Évitez de laisser les robinets couler. Réparez tout robinet non étanche.

B Dans la mesure du possible, utilisez des robinet

munis de limiteurs de débit intégrés. Tout aussi confortables, ils vous permettent d'économiser l'eau.

B Définissez la température désirée en réglant

l'appareil ou en utilisant la télécommande. De cette façon, vous obtiendrez le débit précis requis (si vous mélangez de l'eau froide pour refroidir la température de l'eau, vous demandez un débit trop élevé et, par conséquent, gaspillez de l'eau).

Protection de l'environnement

Pour une sécurité accrue, coupez l'alimentation d'eau principale si vous quittez votre maison pendant une longue période de temps.

Si les températures passent sous le point de congélation, débranchez les conduites reliées au chauffe-eau et laissez l'appareil se vider.

Pour éviter tout dommage causé par le gel, injectez de petites quantités d'air comprimé (1,38-2,76 bar ou 20-40 lb/po2) par ces raccords afin de dégager l'eau résiduelle dans les conduites horizontales et la valve d'eau.

6 720 607 314

Page 39

Garantie limitée de quinze ans

11 Garantie limitée de quinze ans

Généralités

Les chauffe-eau BOSCH PRO sont garantis par le fabricant (BOSCH) par l'entremise de BBT North America. BBT North America (ci-après "BBTNA") remplacera le corps de chauffe et toute autre pièce qui fera défaut si l'appareil est utilisé et entretenu de façon normale, durant les périodes pertinentes, telles que précisées ci-dessous, conformément aux modalités de la présente garantie. Le remplacement de pièces par BBTNA sera garanti pour la portion non échue de la garantie originale. Cette garantie ne s'appliquera qu'aux chauffe-eau en la possession de l'acheteur initial, dont le nom figure sur la carte d'enregistrement de la garantie.

Le corps de chauffe

Si le corps de chauffe fait défaut dans les quinze (15) années suivant son installation et sa mise en marche initiales, BBTNA fournira un corps de chauffe de rechange. Toutefois, si le chauffe-eau est installé dans un autre type d'immeuble qu'une unité de logement unifamiliale, la présente garantie du corps de chauffe sera limitée à deux (2) années à compter de la date de son installation et de sa mise en marche initiales.

Exceptions

Cette garantie ne s'appliquera pas:

• 1. aux défaillances ou défectuosités résultant du défaut d'installer, de faire fonctionner ou d'entretenir l'appareil correctement, en conformité avec les directives écrites fournies;

• 2. aux dommages, à l'usage abusif, aux accidents, à la négligence ou au gel et à tout autre acte de cette nature;

• 3. aux dommages résultant d'un fonctionnement de l'appareil après avoir enlevé la tige du capteur de flamme ou le détecteur de surchauffe;

• 4. à la défaillance du corps de chauffe résultant d'un fonctionnement du chauffe-eau dans un environnement corrosif ou avec une eau dont les températures dépassent la valeur maximale assignée ou si le chauffe-eau n'est pas alimenté avec de l'eau potable;

• 5. aux défaillances ou dommages causés par tout ajout ou toute modification, y compris l'ajout d'un dispositif économiseur d'énergie. .

Toutes les autres pièces

Si toute autre pièce fait défaut dans les trois (3) années suivant son installation et sa mise en marche initiales, BBTNA fournira gratuitement une pièce de rechange.

Une garantie prolongée est offerte aux entrepreneurs membres de la PHCC; toutefois, le remplacement de toute pièce sera assujetti à la validation par BBTNA de sa couverture par la garantie.

Frais d'expédition

En plus de fournir la ou les pièce(s) de rechange, BBTNA s'occupera de leur livraison par voie terrestre. Les frais d'une expédition accélérée ou par un autre moyen de transport seront facturés au client.

Coûts de la main-d'œuvre d'entretien

La présente garantie ne couvre aucuns frais de maind'œuvre associés à la réparation, à l'enlèvement ou à la réinstallation de la ou des pièce(s). Tous ces frais devront être assumés par l'acheteur. En outre, la présente garantie ne couvre aucuns frais de main-d'œuvre associés à la réparation, à l'enlèvement ou à la réinstallation du chauffe-eau original ou d'un chauffe-eau de rechange.

Certaines indemnités visant les coûts de la maind'œuvre d'entretien sont offertes aux entrepreneurs membres de la PHCC, sous réserve de leur approbation préalable par BBTNA.

REMARQUE: Le chauffe-eau doit être exempt de dépôts calcaires dommageables et ne doit pas subir de pressions de gaz supérieures à celles indiquées sur la plaque signalétique, qui ne doit pas être altérée, effacée ou enlevée.

Comment déposer une réclamation

Toute réclamation visant des pièces sous garantie doit être déposée auprès de votre détaillant ou distributeur local ou, encore, auprès de BBTNA, auquel cas vous devez vous adresser au Service du soutien technique, dont voici les coordonnées:

BBT NORTH AMERICA Bosch Group 340 Mad River Park

Waitsfield, VT 05673 Téléphone : 1 866 330-2730 www.boschpro.com

Dans la plupart des cas, le détaillant ou le distributeur sera en mesure de donner suite rapidement à votre réclamation et d'en aviser BBTNA ultérieurement. Toutefois, avant l'envoi de toute pièce de rechange, son remplacement devra être approuvé par BBTNA, qui validera sa couverture par la garantie. La pièce endommagée ou défectueuse devra être remise en échange de la pièce de rechange.

Divers

Personne n'est autorisé à accorder toute autre garantie au nom de BBTNA. Il est expressément entendu que la garantie de remplacement de BBTNA tiendra lieu de toute autre garantie, explicite ou implicite, y compris les garanties de qualité marchande ou d'adaptation à un

6 720 607 314

Page 40

usage ou à un but particulier. Il est outre entendu que BBTNA décline toute responsabilité à l'égard de toute perte résultant, directement ou indirectement, de l'usage du chauffe-eau ou de tout dommage indirect découlant d'un tel usage (y compris les dommages liés à une fuite d'eau). La responsabilité de BBTNA quant à toute défectuosité se limitera au remplacement de la ou des pièce(s) défectueuse(s). Comme certains États ou certaines provinces ne permettent pas de telles limitations et exclusions, il se peut que ce qui précède ne s'applique pas.

La présente garantie confère des droits juridiques précis. Il se peut également que vous ayez d'autres droits, qui peuvent varier d'un État ou d'une province à l'autre.

Garantie limitée de quinze ans

6 720 607 314

Page 41

Liste de vérification de l'installateur lors de l'installation

Numéro de série : ___ ___ ___ ___ ___ ___ ___ ___

(Le numéro de série à 8 chiffres se trouve sur la plaque signalétique apposée sur le panneau droit)

Lecture de la pression* Statique__________ Fonctionnement__________

Pression d'eau de l'immeuble __________ Plage s'il y a un système de puits __________

Entreprise d'installation : _____________________________________________

Nom de l'installateur : _____________________________________________

Adresse : _____________________________________________

Téléphone : _____________________________________________

* Voir la section 2.12 et le tableau de pression du gaz (que doit remplir l'installateur).

Le manuel d'installation doit être remis au propriétaire une fois installation terminée et vérifiée.

Pour se procurer des pièces de rechange, s'adresser au:

BBT NORTH AMERICA Bosch Group

Bosch Water Heating 340 Mad River Park Waitsfield, VT 05673

VULCANO Termodomésticos S.A.

Estrada de Cacia

3801 - 856 Aveiro - PORTUGAL

Téléphone: 866-330-2730 Télécopieur: (802) 426-6924 www.boschpro.com [email protected]
