Page 1
PT-1207
12V Impact Cordless Driver
User’s Manual
1st Edition, 2017
© 2017 Copy Right by Prokit’s Industrial Co., Ltd.
Page 2
PT-1207 User’s Manual
www.prokits.com.tw 1
Please read this handbook carefully before using the tool
General Safety Rules
WARNING Read all safety warnings and all instructions. Failure to follow
all warnings and instructions may result in electric shock, fire and/or serious
injury.
Save all warnings and instructions for future reference
The term “power tool” in the warnings refers to your battery operated (cordless)
power tool.
1) Work area
a) Keep work area clean and well lit. Cluttered and dark areas invite
accidents.
b) Do not operate power tools in explosive atmospheres, such as in the
presence of flammable liquids, gases or dust. Power tools create
sparks which may ignite the dust or fumes.
c) Keep children and bystanders away while operating a power tool.
Distractions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet. Never modify the plug in any
way. Do not use any adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will reduce risk of
electric shock.
b) Avoid body contact with earthed or grounded surfaces such as pipes,
radiators, ranges and refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet conditions. Water entering a
power tool will increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord for carrying, pulling or
unplugging the power tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled cords increase the risk
of electric shock.
e) When operating a power tool outdoors, use an extension cord
suitable for outdoor use. Use of a cord suitable for outdoor use
reduces the risk of electric shock.
Page 3
PT-1207 User’s Manual
www.prokits.com.tw 2
f) If operating a power tools in a damp location is unavoidable, use a
residual current device (RCD) protected supply. Use of an RCD
reduces the risk of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use common sense when
operating a power tool. Do not use a power tool while you are tired or
under the influence of drugs, alcohol or medication. A moment of
inattention while operating power tools may result in serious personal
injury.
b) Use safety equipment. Always wear eye protection. Safety equipment
such as dust mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce personal
injuries.
c) Avoid accidental starting. Ensure the switch is in the off position
before plugging in. Carrying power tools with your finger on the switch
or energising power tools that have the switch on invites accidents.
d) Remove any adjusting key or wrench before turning the power tool on.
A wrench or a key left attached to a rotating part of the power tool may
result in personal injury.
e) Do not overreach. Keep proper footing and balance at all times. This
enables better control of the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or jewelry. Keep your hair,
clothing and gloves away from moving parts. Loose clothes, jewelry
or long hair can be caught in moving parts.
g) If devices are provided for the connection of dust extraction and
collection facilities, ensure these are connected and properly used.
Use of these devices can reduce dust related hazards.
4) Power tool use and care
a) Do not force the power tool. Use the correct power tool for your
application. The correct power tool will do the job better and safer at the
rate for which it was designed.
b) Do not use the power tool if the switch does not turn it on and off. Any
power tool that cannot be controlled with the switch is dangerous and
must be repaired.
Page 4
PT-1207 User’s Manual
www.prokits.com.tw 3
c) Disconnect the plug from the power source before making any
adjustments, changing accessories, or storing power tools. Such
preventive safety measures reduce the risk of starting the power tool
accidentally.
d) Store idle power tools out of the reach of children and do not allow
persons unfamiliar with the power tool or these instructions to operate
the power tool. Power tools are dangerous in the hands of untrained
users.
e) Maintain power tools. Check for misalignment or binding of moving parts,
breakage of parts and any other condition that may affect the power
tools operation. If damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power tools.
f ) Keep cutting tools sharp and clean. Properly maintained cutting tools
with sharp cutting edges are less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits etc., in accordance with
these instructions and in the manner intended for the particular type of
power tool, taking into account the working conditions and the work to
be performed. Use of the power tool for operations different from
intended could result in a hazardous situation.
5) Battery tool use and care
a) Recharge only with the charger specified by the manufacturer. A
charger that is suitable for one type of battery pack may create a risk of
fire when used with another battery pack.
b) Use power tools only with specifically designated battery packs. Use of
any other battery packs may create a risk of injury and fire.
c) When battery pack is not in use, keep it away from other metal objects,
lie paperclips, coins, keys, nails, screws or other small metal objects
that can make a connection from one terminal to another. Shorting the
battery terminals together may cause burns or a fire.
d) Under abusive conditions, liquid may be ejected from the battery; avoid
contact. If contact accidentally occurs, flush with water. If liquid contacts
eyes, additionally seek medical help. Liquid ejected form the battery
may cause irritation or burns.
Page 5
PT-1207 User’s Manual
www.prokits.com.tw 4
6) Service
Have your power tool serviced by a qualified repair person using only
identical replacement parts. This will ensure that the safety of the power
tool is maintained.
Special Safety Advice for Cordless Driver
1. Hold power tool by insulated gripping surfaces, when performing an
operation where the fastener may contact hidden wiring. Fasteners
contacting a “live” wire may make exposed metal parts of the power tool
“live” and could give the operator an electric shock.
2. Secure the workpiece. A workpiece clamped with clamping devices or in a
vice is held more secure than by hand.
3. Both tools and work-pieces can heat up considerably during the drilling
operation. Allow a sufficient period of cooling before handling. Wear
appropriate gloves.
Safety Advice for Rechargeable Battery and Charger
Use only the rechargeable battery from Pro’sKit and the provided charger. Only
plug the battery charger in 230V for PT-1207F/G type and 120V for
PT-1207A type mains. Protect battery and battery charger from humidity. Do
not operate the battery charger outdoors. When it is not in use and before
cleaning and servicing, disconnect the battery charger from the power supply.
Take special care of the battery. Avoid dropping it onto any hard surface and do
not subject it to pressure or any other form of mechanical stress. Keep the
battery away from extreme heat and cold. Do not open or attempt to repair the
battery or the battery charger. If any parts are defective, have them repaired by a
qualified technician or send them to our service department for repair. Only
charge the battery at an ambient (surrounding air) temperature between 10ºC
and 40ºC. A charged battery can be used to power the tool under ambient
temperature conditions between 0ºC and 50ºC.When not in use, store the
battery in a dry place between 10ºC and 30ºC.
Important! Danger! Never short-circuit the battery or expose it to moisture.
Do not store it together with any metal parts, which could short-circuit the
contacts. The battery could overheat, start burning or explode.
If any person comes into contact with acid or similar internal fluids or
substances contained in the battery, wash off these substances
immediately with plenty of water. If these substances make contact with
the eyes, rinse with plenty of water and visit a doctor immediately.
Do not place the rechargeable battery into fire or water. It can explode. The
rechargeable battery should not be discarded to domestic refuse, regardless of
Page 6
PT-1207 User’s Manual
www.prokits.com.tw 5
whether used or unused. You should return it to a local battery collection point in
accordance with Battery Regulations or return them to us suitably marked “Used
Battery”.
Technical Data
Model
PT-1207A
PT-1207F
PT-1207G
Rated Voltage
12V DC
No-load Speed
0-2000 rpm/min
0-2000 r/min
Impact Force
0-3000 ipm/min
0-3000 p/min
Output Torque
90 N.M (66.4 lb-ft)
LED Light
Yes
Drive
1/4" (6.35mm) Hex keyless chunk
Battery
Model No：
5PT-1206-BAT
Capacity&
Voltage
Li-ion 12V 1300mAh
Charging Time
1h
Free Running
time
35 min. (unload speed)
Adaptor
Model No:
5PT-1206-
ADA
5PT-1206-
ADF
5PT-1206-A
DG
Input Voltage
120V AC 60Hz
230V AC
50Hz
220V-240V
AC 50Hz
Output Voltage
12V DC 1.5A
Adaptor Plug
A
F
G
Size
185x170x55mm (7.2x6.7x2.2 inch)
Weight (include battery)
1.00kg (2.2 lbs)
.Accessories
Screwdriver Bits
5PCS
Bit Size
4pcs CRV socket 6 / 8 / 10 / 12mm
1pcs 50mm long socket adaptor (2 inch)
Page 7
PT-1207 User’s Manual
www.prokits.com.tw 6
Product Features
Operation Instructions
Charging the battery

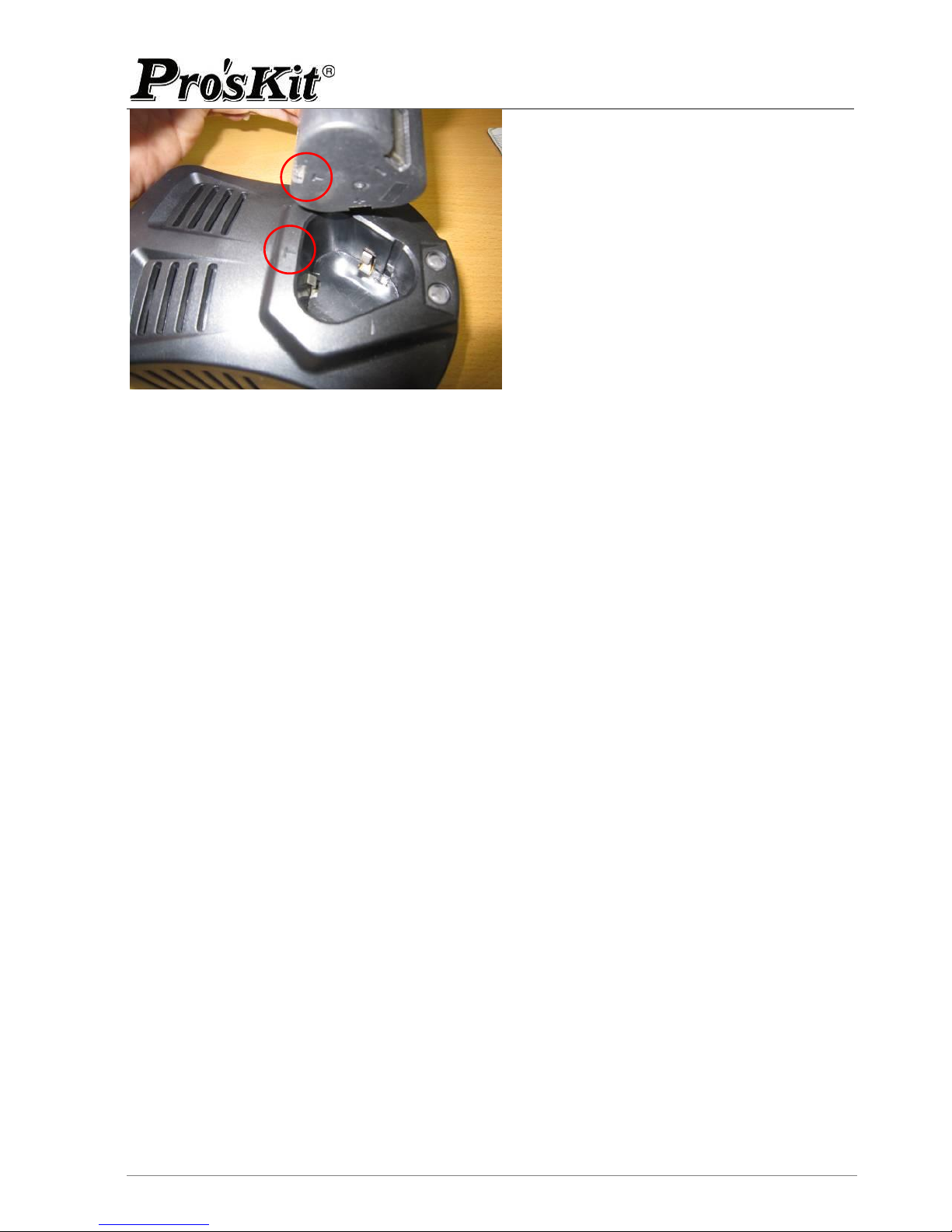

Align the battery "T" mark with the charger "T" mark and insert the battery
into the charger. Do not apply force when inserting the battery. Insertion can
be achieved easily and without resistance. The battery must be inserted
completely until the battery retention clips on the sides of the battery
compartment automatically lock it into place. To remove the battery press
the battery retention clips and pulls the battery out of its compartment..
LED Working Light
Battery Fuel Gauge Indicator
Operating Trigger
Forward & Reverse
Switch
Battery Release
Button
Battery
Charger
Page 8
PT-1207 User’s Manual
www.prokits.com.tw 7

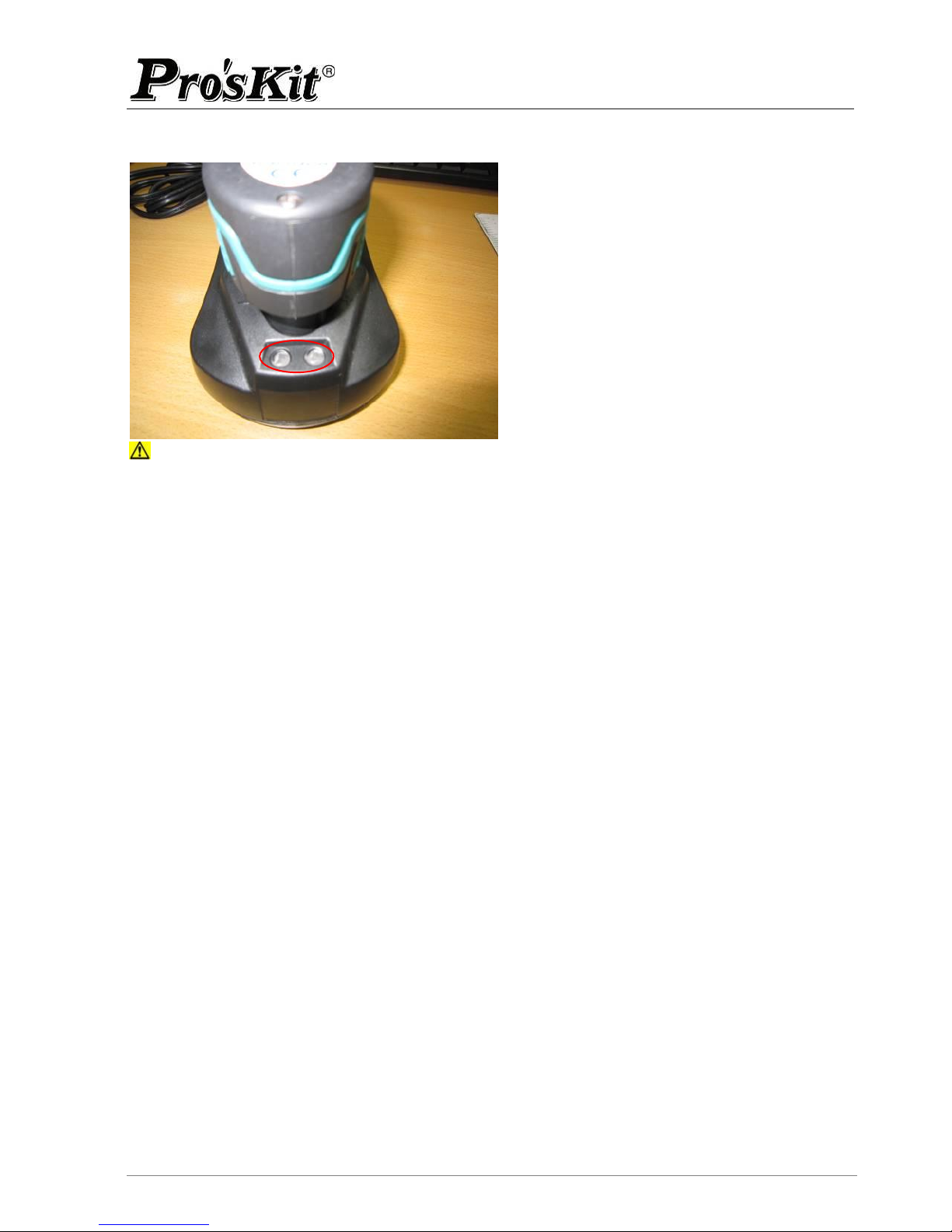

When the battery pack is in the charging status, the red light on the left side will
be lit up. The charging time is around 1 ~ 1.5 hours. After the power is full, the
red light will turn off and the green light on the right will turn on. Before
removing the battery from the charger, please remove the charging plug first.
Important! Only use the provided battery charger for battery charging.
Temperature Dependent Overload Protection
When using as intended, the tool cannot be overloaded. In case of excessive
loading or when exceeding the allowable battery temperature range of 0 – 50 °
C, the speed is reduced or the tool switches off. In case of reduced speed, the
tool will not run at full speed until after reaching the allowable battery
temperature again. In case of automatic shut-off, switch the tool off, allow the
battery to cool down and then switch the tool on again.
Battery Indicator
The three blue LEDs of the battery indicator indicate the charge condition of the
battery . For safety reasons, it is only possible to check the status of the charge
condition when the tool is at a standstill. Press the button to indicate the charge
condition.
Inserting tool bits
Important! Always remove the battery before you change the drill or screw bit to
avoid unintentional starting of the machine.
The cordless driver has a keyless chuck so you do not need a key to lock the
tool bit in place. Make sure that the socket or screw bit is not skew when it is
inserted and the chuck tightened.
Pull the locking sleeve forward, push the tool bits to the stop into the tool holder
and release the locking sleeve to lock the tool bits.
Pull the locking sleeve forward and remove the insert bits.
Page 9
PT-1207 User’s Manual
www.prokits.com.tw 8
Operating trigger
Use the operating trigger to start the tool and keep holding it for continuous
operation.
The rotation speed can be varied by depressing the operating trigger. The more
the trigger is depressed, the faster the rotation speeds.
To switch the tool off, release the operating trigger
Forward and reverse switch
Important! The tool has to come to a complete stop before the reverse rotation
lever can be used; otherwise the tool may be damaged.
Use the forward and reverse switch to switch between clockwise (normal) and
anticlockwise rotation or vice-versa. With the forward and reverse switch in the
central position, the operating trigger is locked and cannot be depressed. Put
the forward and reverse switch in the central position before you put the tool
down, to avoid unintentional starting.
Operation for Working
Only use tool bits which can be securely fastened in the chuck and for which the
socket/screw bits has been designed.
Before using the machine check whether the screw-bit is inserted correctly.
Avoid over-tightening screws/nuts/bolt, otherwise the screw head may be
damaged or stripping of the threads may occur.
1. Screw insertion
Set the direction of rotation of the power tool to the clockwise direction. Insert
the tool bit into the slot in the head of the screw/nuts/bolt. Hold the tool bit
perpendicular to the head of the screw, otherwise the screw thread or the screw
head may be damaged. Press the tool bit against the screw/nuts/bolt with a
constant pressure while driving in the screw/nuts/bolt.
When the screw is completely screwed in, hold the machine firmly and release
the On/Off trigger immediately, otherwise the screw thread or the screw head
may be damaged.
2. Screw Removal
Set the direction of rotation of the power tool to the anticlockwise direction.
Insert the screw-bit into the slot in the head of the screw. Hold the screw-bit
perpendicular to the head of the screw/nuts/bolt, otherwise the screw or the
screw head may be damaged. Press the screw bit against the screw with a
constant pressure while removing the screw.
Maintenance and Clean
Attention! Always remove the battery before carrying out any work
Page 10
PT-1207 User’s Manual
www.prokits.com.tw 9
on the tool.
To clean, always use a dry or moist, but not wet, towel. Many cleaning agents
contain chemical substances which may cause damage to the plastic parts of
the tool. Therefore do not use any strong or inflammable cleaners such as petrol,
paint thinner, turpentine or similar cleaning agents.
Always keep air ventilation holes free of dust deposits to prevent overheating.
Service
For more information on PT-1207 series and other products, please visit
www.prokits.com.tw.
PT-1207 12V 鋰電衝擊起子機操作手冊
請在使用工具之前務必細心閱讀操作手冊
一般的安全規則
警告：請詳細閱讀以下所有指示說明，如不遵循下面所有指示，可能導致觸
電及火災等嚴重傷害。請保存本說明書以備將來查閱。以下所有警告中的術語
“電動工具”一詞是指電源驅動(有線)電動工具，或者電池驅動(無線)電動工具。
1) 工作區域
a) 保持工作環境整潔，混亂的環境容易發生危險.
b) 避免在可能發生爆炸的環境下使用電動工具，諸如在易燃的液體
周圍，氣體或者粉塵環境中，電動工具可能製造火花,點燃粉塵或
氣體。
c) 操縱電動工具時不可讓兒童和旁觀者接近。操作時分心會使你
無法正常控制機器。
2) 電器安全
a) 電動工具插頭必須匹配電源插座。不要採用任何方式修改插頭。 不要
使用沒有任何接地的電源插座。非修改的插頭和電源插座將減少電擊的
風險。
b) 防止身體接觸接地物表面（如水管、散熱器、冰箱等），如果你的身體
接地，可能有損壞的風險。
c) 避免讓電動螺絲批暴露在雨中或是潮濕的環境中. 雨水滲入電動工具中
Page 11
PT-1207 User’s Manual
www.prokits.com.tw 10
會增加觸電的風險。
d) 不要濫用電線：不可直接拉電源線將插頭由插座上拔下，不可提拉電源
線移動充電座，不要讓電源接觸熱源、油和尖銳物或運轉的部件。受損
或纏繞的電線會增加觸電危險。
e) 在戶外操作電動工具時，使用適合戶外使用之外接電線，可降低電擊的
危險。
f) 不要在潮濕的地方使用, 若需於潮濕的工作地點使用電動工具, 請使用
帶有電流式漏電斷路器（RCD）裝置的設備, 降低電擊的危險.
3) 個人安全
a) 工作期間，時刻保持清醒意識及並瞭解一般使用常識，請勿在過度勞
累時或飲酒及用藥後操作，否則會導致嚴重的人身傷害。
b) 操作時，需使用安全設備，如護目鏡、防塵口罩、防滑安全鞋、安全
帽、防護耳罩，在適當的條件下使用能減少人身傷害.
c) 避免突然啟動。確保接入電源或電池時啟動開關處於關閉狀態，否則
可能導致事故
d) 啟動前務必移除調整電動工具使用的鑰匙或扳手，因其旋轉時可能導
致人身傷害.
e) 不要將手伸得過長，使用時保持適當距離與適當的平衡，如此較能控
制意外的情況發生。
f) 穿著適宜，不要穿寬鬆衣服或佩戴首飾。讓您的頭髮，衣服和手套遠
離運轉部件。寬鬆衣服、配飾、長髮，會有可能會捲入運動部件。
4) 電動工具的使用及維護
a) 不要濫用電動工具。正確使用電動工具，會使你工作更有效率，更安
全
b) 電動工具的啟動開關若無法開啟或關閉，請勿使用，必須予以修理，
否則會有危險
c) 存放電動工具或更換配件時請移除電源插頭或電池，防止電動工具突
然啟動，造成傷害
d) 電動工具必須貯存在兒童無法接觸的地方。不要讓不熟悉電動工具或
操作說明不瞭解的人員使用。電動工具在未經訓練的使用者手中是危
險的
e) 維護電動工具：檢查失調或運轉部件，零件破損情況及其它任何可能
影響電動工具操作的情形。如有損壞，電動工具必須修理後才能使用。
很多事故都是因為維護不良造成的。
Page 12
PT-1207 User’s Manual
www.prokits.com.tw 11
f) 適當的維護並保持套筒或批頭清潔，會使其不易卡住而更易於使用
g) 必須考慮工作環境及需完成的工作且嚴格根據操作說明及操作方法來
使用電動工具、更換配件及批頭等。不當的使用會產生危險狀況。
5) 電池的使用及維護
a) 充電時請使用製造商原裝的充電器，不適合的充電器可能會造成火災.
b) 請使用指定的電池組，任何其他電池組，任何其他電池包的使用可能造
成機器損壞和火災的危險。
c) 當電池組不使用時，避免與其他金屬物體，如迴紋針，硬幣，鑰匙，釘
子，螺絲或其他小金屬物體連接電池端子，引起短路，這樣可能導致
灼傷或引起火災.
d) 在惡劣環境下，電池裡的液體可能會滲出，請勿接觸。如果發生意外接
觸，用清水沖洗。如果眼睛接觸液體，請立即就醫。
6) 服務
本電動工具的維修或更換零件需專業維修人員服務。這將確保電動工具的安全性
關於鋰電衝擊起子的特別安全公告
1.工作時請握住電動工具的絕緣部位，以免當電動工具接觸到隱藏的電線時，金
屬部位會導電，可能造成操作者觸電。
2.請固定好工件。使用固定裝置或老虎鉗固定工件 ，會比用手持握工件更牢
固。
3.當電動工具和部件過熱時，需有充足的時間冷卻後再操作，並佩戴適當的手套。
關於可充電電池的安全公告
只能使用本公司提供的充電電池。PT-1207F/G 型插入 230V 充電器，PT-1207A
型插入 120V 充電器。保持電池和充電器乾燥。不要將充電器在戶外充電。
當不使用或維修清潔充電器前，請拔掉電源插頭。請特別注意保護電池，避
免跌落到任何堅硬的地面上，不使其受到壓力或任何其他形式的機械應力。
電池須遠離極熱和極冷的環境。不要打開或試圖修復電池或充電器。如果任
何部件有缺陷，需由合格的維修技術人員維修或送我們的服務部維修。充電
只能在 10℃到 40℃之間的環境溫度下，已充電的電池可以在 0℃到 50℃環境
溫度條件工作。如不使用時，請將電池儲存在 10℃到 30℃之間乾燥的環境。
重要! 危險! 切勿短路電池或將其置於濕氣中。勿將電池與可能造成短
Page 13
PT-1207 User’s Manual
www.prokits.com.tw 12
路的金屬存儲在一起。電池可能發生過熱現象，開始燃燒甚至爆炸.
.
如果任何人接觸到電池內部液體或在電池中類似物質，請立即用水沖洗。如果這
些物質接觸眼睛，請立即用水沖洗，並立即就醫
不要將充電電池放入水中或火中。此舉可能發生爆炸。可充電電池不能當生活垃
圾丟棄，不論使用或不使用。請按照電池回收條例送回到當地電池回收點或交回
給我們並標明“使用過之電池”。
環境保護
廢棄的帶電產品切勿直接扔進垃圾箱，而是回收到政府設立的相應回收站內。
Page 14
PT-1207 User’s Manual
www.prokits.com.tw 13
產品規格
型號
PT-1207A
PT-1207F
PT-1207G
額定電壓
12V DC
無負載轉速
0-2000 r/min
0-2000 rpm/min
衝擊頻率
0~3000 p/min
0~3000 ipm/min
輸出扭力
90 N.M
LED照明
有
工作夾頭
6.35mm(1/4")六角夾頭
電池
型號
5PT-1206-BAT
電池容量
鋰電池 12V 1300mAh
充電時間
1小時
可用時間
35 分鐘. (無負載)
適配器
型號
5PT-1206-
ADA
5PT-1206-
ADF
5PT-1206-
ADG
輸入電壓
120V AC 60Hz
230V AC
50Hz
220V-240V AC
50Hz
輸出電壓
12V DC 1.5A
插頭
A
F
G
尺寸（包括電池）
185*170*55mm
重量（包括電池）
1.0kg
配件
配件
5PCS
配件規格
4 個鉻釩鋼套筒 6 / 8 / 10 / 12mm
1 個 50mm 長套筒接桿
Page 15
PT-1207 User’s Manual
www.prokits.com.tw 14
產品功能
操作方法
按照規定使用機器
本電動工具適用於擰入和擰出螺絲，並且可以擰緊和放鬆規定尺寸內的螺母。
充電
本產品為鋰離子電池,首次使用請立即進行電池充電。
1. 首先取下電池包，將電池包上面的”T”字對準充電座上的”T”字方向後插入充電
座，垂直按壓到底，再連接充電電源插頭，自動開始充電。(加示意圖)
啟動開關
正反切換開關
充電座
電池釋放按鈕
3 顆 LED 燈
電池電量指示燈
Page 16
PT-1207 User’s Manual
www.prokits.com.tw 15
2. 電池包在充電狀態時，充電座上左邊的紅燈會亮起，充電時間大約1~1.5小時，
電力充滿之後，紅燈熄滅，右邊的綠燈會亮起，請移除充電電源插頭。(加示意圖)
重要! 僅使用本公司提供的電池充電器。
過長時間充電會對電池造成傷害。
溫控的過載保護裝置
如果按照規定使用電動工具，機器不會過載。但是在強烈負載的狀況下或者蓄電
池的溫度在許可溫度範圍（攝氏0–50度）之外，電動工具會自動關閉。 如果機
器以低轉速繼續運作，必須等待蓄電池的溫度恢復到許可的溫度範圍內之后， 電
動工具才能夠再度以最高轉速運轉。 如果機器自動關閉了，先關閉電動工具並
等待蓄電池適度冷卻之后， 再重新啟動電動工具。
蓄電池的電量指示燈
機身附帶三個藍色的蓄電池電量指示燈，能夠清楚顯示當前蓄電池的現有電量。
基于安全的考慮，務必在電動工具儘量保持靜止時，才能夠檢查蓄電池的電量。
安裝批頭、套筒
本電動工具具有快脫夾頭，不需要輔助工具就可以拆裝所需的批頭。拆裝前請先
移除電池組，避免誤觸開關造成人員危險。請確保套筒或批頭質量完好，向前抽
拉夾頭，平直插入套筒或批頭到底部，再鬆開夾頭。若要取出套筒或批頭，向前
抽拉夾頭，然後拉出套筒或批頭即可。
啟動開關
壓下啟動開關衝擊起子機即可開始工作，如果保持一直壓下狀態，衝擊起子機可
連續工作。若鬆開啟動開關，衝擊起子機即停止運轉。
正反轉切換及鎖定
重要！在衝擊起子機完全停止時，才可以使用正反轉切換開關，否則可能會損壞
機器。使用正反轉切換開關可使衝擊起子機朝順時針方向或是逆時針方向旋轉。
Page 17
PT-1207 User’s Manual
www.prokits.com.tw 16
當使用完畢請將正反轉切換開關置於中間，衝擊起子機即被鎖定不能旋轉，以避
免意外啟動。
調整轉速
轉速可以無級式調整，啟動開關按得越緊，轉速就越快。
輕按啟動開關，機器以低轉速運轉。逐漸在開關上加壓，轉速也會跟著提高。
操作使用
請使用合格的套筒/螺絲批頭產品, 並確認規格符合本產品的裝配尺寸.
1. 螺絲/螺母/螺栓擰入
檢查套筒/螺絲批頭是否正確插入機器及是否牢靠，然後再啟動機器。設置順時針
旋轉方向，將衝擊起子機垂直於螺絲頭，否則螺絲可能會被損壞。按住衝擊起子
機下壓，當螺絲完全擰入，應立即釋放啟動按鈕，若不立即釋放，螺絲或螺絲頭
可能會被損壞，也可能損壞批頭及衝擊起子機。
2. 螺絲/螺母/螺栓旋出
設置逆時針旋轉方向，將套筒/螺絲批頭放入衝擊起子機夾頭，並垂直於螺絲，否
則螺絲或螺絲頭可能會被損壞。按住衝擊起子機下壓，退出螺絲。
建議：
如要將較大、較長的螺絲擰入堅硬的物料之前，必須根據螺紋的中心直徑打預鑽
孔，預鑽孔的深度大概為螺絲長度的2/3。
維護和清潔
特別注意! 開始之前，務必在非工作狀態及充電狀態下進行， 務必取下機器上的
任何工作電池.
清潔時請使用乾燥或沾濕擰乾之毛巾。許多清潔劑含有化學物質，可能會損壞機
器的塑膠部件。所以，不要使用清潔力過強或易燃清洗劑，如汽油、油漆稀釋劑、
松節油或類似的清潔劑。務必保持通風孔無過熱，防止灰塵沉積。
服務
更多關於 PT-1207 系列的資訊及其它產品, 請訪問 www.prokits.com.tw
Page 18
PT-1207 User’s Manual
www.prokits.com.tw 17
PT-1207 12V 锂电冲击起子机操作手册
请在使用工具之前务必细心阅读操作手册
一般的安全规则
警告：请详细阅读以下所有指示说明，如不遵循下面所有指示，可能导致触
电及火灾等严重伤害。请保存本说明书以备将来查阅。以下所有警告中的术语“电
动工具”一词是指电源驱动(有线)电动工具，或者电池驱动(无线)电动工具。
1) 工作区域保持
a) 工作环境整洁，混乱的环境容易发生危险.
b) 避免在可能发生爆炸的环境下使用电动工具，诸如在易燃的液体周围，
气体或者粉尘环境中，电动工具可能制造火花,点燃粉尘或气体。
c) 操纵电动工具时不可让儿童和旁观者接近。操作时分心会使你无法
正常控制机器。
2) 电器安全
a) 电动工具插头必须匹配电源插座。不要采用任何方式修改插头。 不要
使用没有任何接地的电源插座。非修改的插头和电源插座将减少电击的
风险。
b) 防止身体接触接地物表面（如水管、散热器、冰箱等），如果你的身体
接地，可能有损坏的风险。
c) 避免让电动螺丝起子暴露在雨中或是潮湿的环境中. 雨水渗入电动工具
中会增加触电的风险。
d) 不要滥用电线：不可直接拉电源线将插头由插座上拔下，不可提拉电源
线移动充电座，不要让电源接触热源、油和尖锐物或运转的部件。受损
或缠绕的电线会增加触电危险。
e) 在户外操作电动工具时，使用适合户外使用之外接电线，可降低电击的
危险。
f) 不要在潮湿的地方使用, 若需于潮湿的工作地点使用电动工具, 请使用
带有电流式漏电断路器（RCD）装置的设备, 降低电击的危险.
3) 个人安全
a) 工作期间，时刻保持清醒意識及并了解一般使用常识，请勿在过度勞累
时或饮酒及用药后操作，否则会导致严重的人身伤害。
b) 操作时，需使用安全设备，如护目镜、防尘口罩、防滑安全鞋、安全帽、
防护耳罩，在适当的条件下使用能减少人身伤害.
Page 19
PT-1207 User’s Manual
www.prokits.com.tw 18
c) 避免突然启动。确保接入电源或电池时启动开关处于关闭状态，否则可
能导致事故
d) 启动前务必移除调整电动工具使用的钥匙或扳手，因其旋转时可能导致人
身伤害.
e) 不要将手伸得过长，使用时保持适当距离与适当的平衡，如此较能控制意
外的情况发生。
f) 穿着适宜，不要穿宽松衣服或佩戴首饰。让您的头发，衣服和手套远离运
转部件。宽松衣服、配饰、长发，会有可能会卷入运动部件。
4) 电动工具的使用及维护
a) 不要滥用电动工具。正确使用电动工具，会使你工作更有效率，更安全
b) 电动工具的启动开关若无法开启或关闭，请勿使用，必须予以修理，否则
会有危险
c) 存放电动工具或更换配件时请移除电源插头或电池，防止电动工具突然启
动，造成伤害
d) 电动工具必须贮存在儿童无法接触的地方。不要让不熟悉电动工具或操作
说明不了解的人员使用。电动工具在未经训练的使用者手中是危险的
e) 维护电动工具：检查失调或运转部件，零件破损情况及其它任何可能影响
电动工具操作的情形。如有损坏，电动工具必须修理后才能使用。很多事
故都是因为维护不良造成的。
f) 适当的维护并保持套筒或批头清洁，会使其不易卡住而更易于使用
g) 必须考虑工作环境及需完成的工作且严格根据操作说明及操作方法来使
用电动工具、更换配件及批头等。不当的使用会产生危险状况。
5) 电池的使用及维护
a) 充电时请使用制造商原装的充电器，不适合的充电器可能会造成火灾.
b) 请使用指定的电池组，任何其他电池组，任何其他电池包的使用可能造成
机器损坏和火灾的危险。
c) 当电池组不使用时，避免与其他金属物体，如回形针，硬币，钥匙，钉子，
螺丝或其他小金属物体连接电池端子，引起短路，这样可能导致灼伤或引
起火灾.在恶劣环境下，电池里的液体可能会渗出，请勿接触。
d) 如果发生意外接触，用清水冲洗。如果眼睛接触液体，请立即就医。
6) 服务
本电动工具的维修或更换零件需专业维修人员服务。这将确保电动工具的安全性
Page 20
PT-1207 User’s Manual
www.prokits.com.tw 19
电动工具通用安全警告
警告！阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工
具或电池驱动（无线）电动工具。
a)工作场地的安全
1) 保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
2) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工
具。电动工具产生的火花会点燃粉尘或气体。
3) 让儿童和旁观者离开后操作电动工具。注意力不集中会使你失去对
工具的控制。
b) 电气安全
1) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接
地的电动工具不能使用任何转换插头。未经改装的插头和相配的插
座将减少电击危险。
2) 避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地
会增加电击危险。
3) 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加
电击危险。
4) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。
使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加
电击危险。
5) 当在户外使用电动工具时，使用适合户外使用的外接软线。适合户
外使用的软线将减少电击
危险。
6) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动
作保护器（RCD）。使用RCD可减小电击危险。
注： 术语“剩余电流动作保护器（RCD）”可以用“接地故障电路断路器（GFCI）”
和“接地泄漏电路断路器（ELCB）”术语代替。
c)人身安全
1) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你
感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
2) 使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下
使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身
伤害。
Page 21
PT-1207 User’s Manual
www.prokits.com.tw 20
3) 防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具
时处于关断位置。手指放在已接通电源的开关上或开关处于接通时
插入插头可能会导致危险。
4) 在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具
旋转零件上的扳手或钥匙会导致人身伤害。
5) 手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况
下能很好地控制电动工具。
6) 着装适当。不要穿宽松衣服或佩戴饰品。让你的衣服、手套和头发
远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
7) 如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好
且使用得当。使用这些装置可减少尘屑引起的危险。
d) 电动工具使用和注意事项
1) 不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计
的电动工具会使你工作更有效、更安全。
2) 如果开关不能接通或关断工具电源，则不能使用该电动工具。不能
用开关来控制的电动工具是危险的且必须进行修理。
3) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔
掉插头和／或使电池盒与工具脱开。这种防护性措施将减少工具意
外起动的危险。
4) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟
悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未
经培训的用户手中是危险的。
5) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情
况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用
前修理好。许多事故由维护不良的电动工具引发。
6) 保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡
住而且容易控制。
7) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附
件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能
会导致危险。
e）电池式工具使用和注意事项
1) 只用制造商规定的充电器充电。将适用于某种电池盒的充电器用
到其他电池盒时会发生着火危险。
2) 只使用配有特制电池盒的电动工具。使用其他电池盒会发生损坏
和着火危险。
Page 22
PT-1207 User’s Manual
www.prokits.com.tw 21
3) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、
钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。
电池端部短路会引起燃烧或火灾。
4) 在滥用条件下，液体会从电池中溅出；避免接触。如果无意间碰
到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从
电池中溅出的液体会发生腐蚀或燃烧。
f）维修
1) 让专业维修人员使用特定备件维修电动工具。这将保证所维修的
电动工具的安全。
电动工具附加安全警告
警告！
■ 在紧固件可能触及暗线或自身软线之处进行操作时，要通过绝缘握持面
来 握持工具。紧固件碰到带电导线会使工具外露的金属零件带电从而
使操作者受到电击。
■ 请使用夹具或采取其它可行的方法，把工件可靠地固定在稳定的平台
上。手持或用身体顶住 工件都是不稳定的，会导致操作失控。
剩余风险
使用设备时，可能出现本安全警示之外的其他剩余风险。 这些风险可能来自
使用不当，使用时间过长等。尽管遵守了相关的安全法规并采用了安 全装备，
某些风险仍然是无法避免的。这些风险包括：
接触旋转/运动部件时所导致的伤害风险。
更换部件或配件时所导致的伤害风险。
长期使用工具所导致的伤害风险。 长期使用任 何工具时，均应定期休息。
听力损伤。
因吸入操作设备所产生的粉尘而导致的健康 危害。
电钻及冲击性电动工具附加安全警告
■使用冲击电钻时要戴好耳罩。暴露在噪声中会引起听力损伤。
■使用随工具提供的辅助手柄。操作失手会引起人身伤害。
■当在钻削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面来
握持工具。
钻削附件碰到带电导线会使工具外露的金属零件带电从而使操作者受到电击。
警告！ 为降低伤害风险，用户必须阅读 使用手册。
Page 23
PT-1207 User’s Manual
www.prokits.com.tw 22
关于锂电冲击起子的特别安全公告
1.工作时请握住电动工具的绝缘部位，以免当电动工具接触到隐藏的电线时，金
属部位会导电，可能造成操作者触电。
2.请固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工 件更牢
固。
3.当电动工具和部件过热时，需有充足的时间冷却后再操作，并佩戴适当的手套。
关于可充电电池的安全公告
只能使用本公司提供的充电电池。PT-1207F/G 型插入 230V 充电器，PT-1207A
型插入 120V 充电器。保持电池和充电器干燥。不要将充电器在户外充电。
当不使用或维修清洁充电器前，请拔掉电源插头。请特别注意保护电池，避
免跌落到任何坚硬的地面上，不使其受到压力或任何其他形式的机械应力。
电池须远离极热和极冷的环境。不要打开或试图修复电池或充电器。如果任
何部件有缺陷，需由合格的维修技术人员维修或送我们的服务部维修。充电
只能在 10℃到 40℃之间的环境温度下，已充电的电池可以在 0℃到 50℃环境
温度条件工作。如不使用时，请将电池储存在 10℃到 30℃之间干燥的环境。
重要! 危险! 切勿短路电池或将其置于湿气中。勿将电池与可能造成短
路的金属存储在一起。电池可能发生过热现象，开始燃烧甚至爆炸.
.
如果任何人接触到电池内部液体或在电池中类似物质，请立即用水冲洗。如果这
些物质接触眼睛，请立即用水冲洗，并立即就医
不要将充电电池放入水中或火中。此举可能发生爆炸。可充电电池不能当生活垃
圾丢弃，不论使用或不使用。请按照电池回收条例送回到当地电池回收点或交回
给我们并标明“使用过之电池”。
环境保护
废弃的带电产品切勿直接扔进垃圾箱，而是回收到政府设立的相应回收站内。
Page 24
PT-1207 User’s Manual
www.prokits.com.tw 23
产品规格
型号
PT-1207A
PT-1207F
PT-1207G
额定电压
12V DC
无负载转速
0-2000 rpm/min
0-2000 r/min
冲击频率
0~3000 ipm/min
0~3000 p/min
输出扭力
90 N.M
LED照明
有
工作夹头
6.35mm(1/4")六角夹头
电池
型号
5PT-1206-BAT
电池容量
锂电池 12V 1300mAh
充电时间
1小时
可用时间
35 分钟. (无负载)
适配器
型号
5PT-1206-
ADA
5PT-1206-
ADF
5PT-1206-
ADG
输入电压
120V AC 60Hz
230V AC 50Hz
220V-240V AC
50Hz
输出电压
12V DC 1.5A
插头
A
F
G
尺寸（包括电池）
185*170*55mm
重量（包括电池）
1.0kg
产品执行标准
GB 3883.1-2014
配件
配件
5PCS
配件规格
4 个铬钒钢套筒 6 / 8 / 10 / 12mm
1 个 50mm 长套筒接杆
Page 25
PT-1207 User’s Manual
www.prokits.com.tw 24
产品功能
操作方法
按照规定使用机器
本电动工具适用于拧入和拧出螺丝，并且可以拧紧和放松规定尺寸内的螺母。
充电
本产品为锂离子电池,首次使用请立即进行电池充电。
1. 首先取下电池包，将电池包上面的”T”字对准充电座上的”T”字方向后插入充电
座，垂直按压到底，再连接充电电源插头，自动开始充电。(加示意图)
启动开关
正反切换开关
充电座
电池释放按钮
3 颗 LED 灯
电池电量指示灯
Page 26
PT-1207 User’s Manual
www.prokits.com.tw 25
2. 电池包在充电状态时，充电座上左边的红灯会亮起，充电时间大约1~1.5小时，
电力充满之后，红灯熄灭，右边的绿灯会亮起，请移除充电电源插头。(加示意图)
重要! 仅使用本公司提供的电池充电器。
过长时间充电会对电池造成伤害。
温控的过载保护装置
如果按照规定使用电动工具，机器不会过载。但是在强烈负载的状况下或者蓄电
池的温度在许可温度范围（摄氏0–50度）之外，电动工具会自动关闭。 如果机
器以低转速继续运作，必须等待蓄电池的温度恢复到许可的温度范围内之后， 电
动工具才能够再度以最高转速运转。 如果机器自动关闭了，先关闭电动工具并
等待蓄电池适度冷却之后， 再重新启动电动工具。
蓄电池的电量指示灯
机身附带三个蓝色的蓄电池电量指示灯，能够清楚显示当前蓄电池的现有电量。
基于安全的考虑，务必在电动工具尽量保持静止时，才能够检查蓄电池的电量。
安装批头、套筒
本电动工具具有快脱夹头，不需要辅助工具就可以拆装所需的批头。拆装前请先
移除电池组，避免误触开关造成人员危险。请确保套筒或批头质量完好，向前抽
拉夹头，平直插入套筒或批头到底部，再松开夹头。若要取出套筒或批头，向前
抽拉夹头，然后拉出套筒或批头即可。
启动开关
压下启动开关冲击起子机即可开始工作，如果保持一直压下状态，冲击起子机可
连续工作。若松开启动开关，冲击起子机即停止运转。
正反转切换及锁定
重要！在冲击起子机完全停止时，才可以使用正反转切换开关，否则可能会损坏
机器。使用正反转切换开关可使冲击起子机朝顺时针方向或是逆时针方向旋转。
当使用完毕请将正反转切换开关置于中间，冲击起子机即被锁定不能旋转，以避
Page 27
PT-1207 User’s Manual
www.prokits.com.tw 26
免意外启动。
调整转速
转速可以无级式调整，启动开关按得越紧，转速就越快。
轻按启动开关，机器以低转速运转。逐渐在开关上加压，转速也会跟着提高。
操作使用
请使用合格的套筒/螺丝起子头产品, 并确认规格符合本产品的装配尺寸.
1. 螺丝/螺母/螺栓拧入
检查套筒/螺丝起子头是否正确插入机器及是否牢靠，然后再启动机器。设置顺时
针旋转方向，将冲击起子机垂直于螺丝头，否则螺丝可能会被损坏。按住冲击起
子机下压，当螺丝完全拧入，应立即释放启动按钮，若不立即释放，螺丝或螺丝
头可能会被损坏，也可能损坏批头及冲击起子机。
2. 螺丝/螺母/螺栓旋出
设置逆时针旋转方向，将套筒/螺丝起子头放入冲击起子机夹头，并垂直于螺丝，
否则螺丝或螺丝头可能会被损坏。按住冲击起子机下压，退出螺丝。
建议：
如要将较大、较长的螺丝拧入坚硬的物料之前，必须根据螺纹的中心直径打预钻
孔，预钻孔的深度大概为螺丝长度的2/3。
维护和清洁
特别注意! 开始之前，务必在非工作状态及充电状态下进行， 务必取下机器上的
任何工作电池.
清洁时请使用干燥或沾湿拧干之毛巾。许多清洁剂含有化学物质，可能会损坏机
器的塑料部件。所以，不要使用清洁力过强或易燃清洗剂，如汽油、油漆稀释剂、
松节油或类似的清洁剂。务必保持通风孔无过热，防止灰尘沉积。
服务
更多关于 PT-1207 系列的信息及其它产品, 请访问 www.prokits.com.tw
Page 28
PT-1207 User’s Manual
www.prokits.com.tw 27
中国地区产品保固卡
购买日期
店章
公司名称
联络电话
电子邮箱
联络地址
产品型号
□ PT-1207G
※ 在正常使用情况下，自原购买日起 12 个月免费维修保证（不含耗材、消耗品）。
※ 产品保固卡需盖上店章、日期章，其保固效力始生效。
※ 本卡请妥善保存，如需维修服务时，请出示本卡以为证明。
※ 保固期满后，属调整、保养或是维修性质之服务，则酌收检修工时费用。若有零件需更换，则
零件费另计。
产品保固说明
保固期限内，如有下列情况者，维修中心则得酌收材料成本或修理费(由本公司维修人员判定)：
„ 对产品表面的损伤，包括外壳裂缝或刮痕
„ 因误用、疏忽、不当安装或测试，未经授权打开产品修理，修改产品或者任何其它超出预期使
用范围的原因所造成的损害
„ 因事故、火灾、电力变化、其它危害，或自然灾难所造成的损害。
非服务保证内容：
„ 机件本体外之消耗品：如电池...等消耗品
„ 机件本体之外之附配件：如耳机麦克风，电源供应器，记忆卡，CD 等附配件。
超过保证期限之检修或服务,虽未更换零件，将依公司保固维修政策酌收服务费。
制造商：宝工实业股份有限公司
地 址：台湾新北市新店区民权路 130 巷 7 号 5 楼
电 话：886-2-22183233
E-mail: [email protected]
生产商：上海宝工工具有限公司
地址：上海市浦东新区康桥东路1365弄25号
原产地：中国.上海
销售公司：深圳畅联贸易有限公司
地址：深圳市福田区红荔西路上步工业区403栋东座5楼
电话:0755-83692415
传真:0755-83692143
400服务热线：400-1699-629
E-mail: [email protected]
寶工實業股份有限公司
PROKIT’S INDUSTRIES CO., LTD
http://www.prokits.com.tw
Email: [email protected]
© 2017 Prokit’s Industries Co., LTD. All rights reserved 2017001(C)
Loading...
