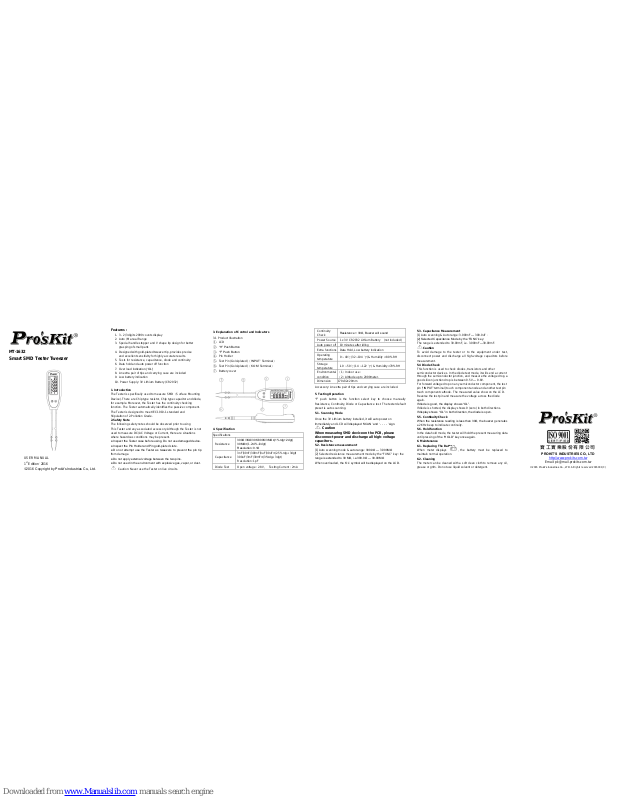

Page 1
MT-1632
Smart SMD Tester Tweezer
USER MANUAL
1st Edition, 2016
© 2016 Copyright by Prokit‟s Industries Co., Ltd.
Features :
1. 3 - 2/3 digits 2999 counts display
2. Auto / Manual Range
3. Special handle stopper and V shape tip design for better
grasping of small parts
4. Designed with gold-plated tweezer tip, provides precise
and excellent sensitivity for highly accurate results.
5. Tests for resistance, capacitance, diode and continuity
6. Data hold and auto power off function
7. Over load indication („OL‟)
8. An extra pair of tips and carrying case are included
9. Low battery indication
10. Power Supply: 3V Lithium Battery (CR2032)
1. Introduction
The Tester is specifically used to measure SMD（Surface Mounting
Device). There are Chip type resistor, Chip type capacitor and diode,
for example. Moreover, the Tester has the continuity checking
function. The Tester automatically identifies the passive component.
The Tester is designed to meet IEC1010-1 standard and
Stipulation of 2-Pollution Grade.
2.Safety Note
The following safety notes should be observed prior to using
This Tester and any associated accessory. Although the Tester is not
used to measure DC/AC Voltage or Current, there are situations
where hazardous conditions may be present.
● Inspect the Tester case before using. Do not use damaged device.
● Inspect the Pin Holder and Pin gold-plated state.
● Do not attempt use the Tester as tweezers to p revent the pin tip
from damage.
● Do not apply external voltage between the two pins.
● Do not used in the environment with explosive gas, vapor, or dust.
Cauti on: Never use the Tester on live circuits.
3. Explanation of Control and Indicators

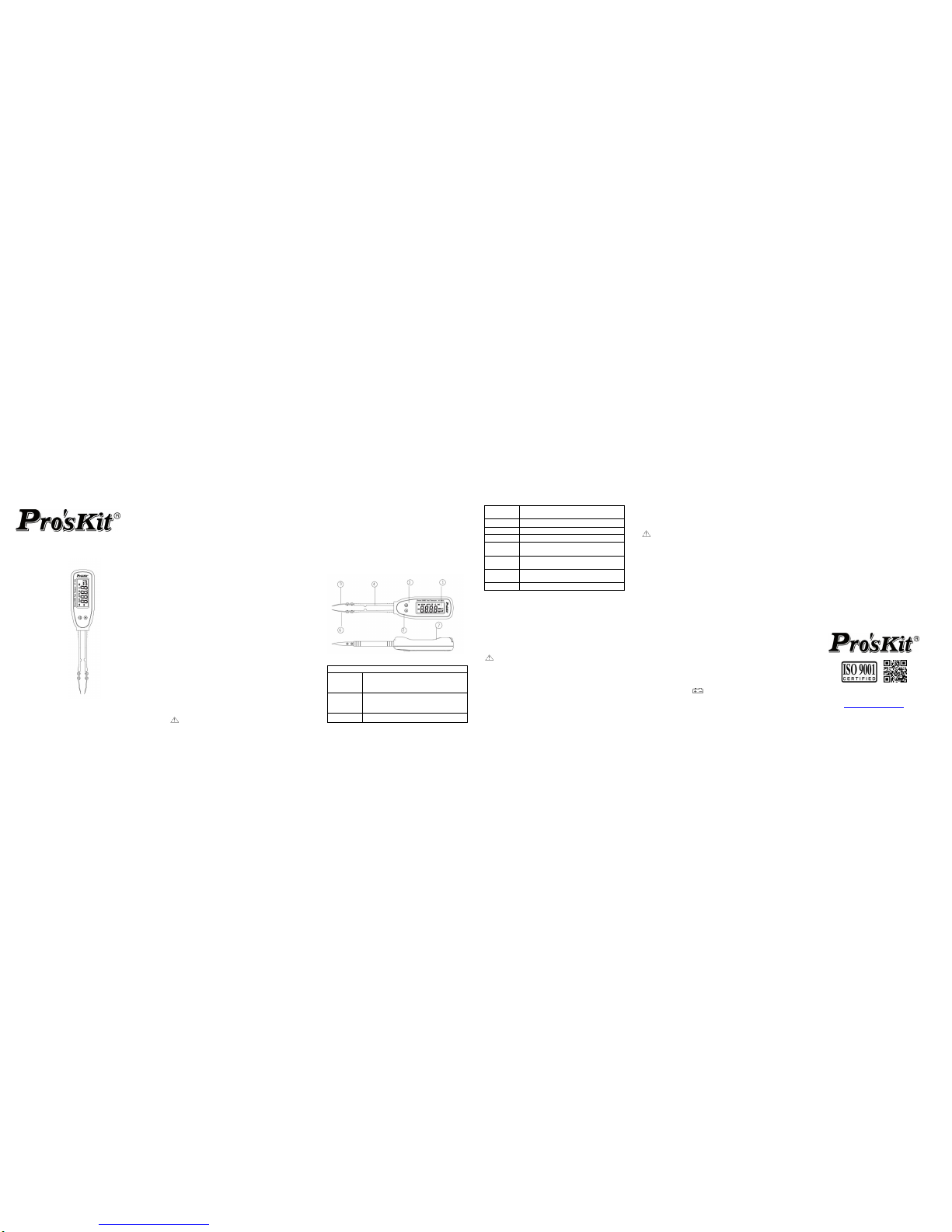

3.1 Product Illustration
①. LCD
②. “H” Push Button
③. “F” Push Button
④. Pin Holder
⑤. Test Pin (Gold-plated)（„INPUT‟ Terminal）
⑥. Test Pin (Gold-plated)（„COM‟ Terminal）
⑦. Battery cover
4. Specification
Specifications
Resistance
300Ω/3KΩ/30K/300K/3MΩ±(1%rdg+ 2dgt)
30MΩ±(1.2rd%+3dgt)
Resolution: 0.1Ω
Capacitance
3nF/30nF/300nF/3uF/30uF±(2.5%rdg+ 3dgt)
300uF/3mF/30mF±(3%rdg+ 3dgt)
Resolution: 1pF
Diode Test
Open voltage : 2.8V, Testing Current : 2mA
Continuity
Check
Resistance < 30Ω, Buzzer will sound
Power Source
1 x 3V CR2032 Lithium Battery (not included)
Auto power off
10 minutes after idling
Extra functions
Data Hold, Low battery indication
Operating
temperature
0 ~ 40℃(32 ~104 ℉) & Humidity < 80% RH
Storage
temperature
-10 ~ 50℃ (14 ~ 122 ℉) & Humidity <70%RH
Environmental
condition
（1）Indoor use；
（2）Altitude up to 2000meter.
Dimension
170x32x20mm
Accessory: An extra pair of tips and carrying case are included.
5. Testing Operation
“F” push button is the function select key to choose manually
Resistance, Continuity, Diode or Capacitance test. The tester default
preset is auto scanning.
5-1. Scanning Mode
Once the 3V Lithium battery installed, it will auto power on
immediately and LCD will displayed „SCAN‟ and „ - - - - ‟ sign.
Caution
When measuring SMD device on the PCB, please
disconnect power and discharge all high- voltage
capacitors.
5-2. Resistance measurement
[1] Auto scanning mode & auto range: 300.0Ω — 3.000MΩ
[2] Selected resistance measurement mode by the “FUNC” key: the
range is extended to 30 MΩ, i.e.300.0Ω — 30.00MΩ
When overloaded, the „OL‟ symbol will be displayed on the LCD.
5-3. Capacitance Measurement
[1] Auto scanning & Auto range: 3.000nF — 300.0uF。
[2] Selected Capacitance Mode by the „FUNC‟ key:
The range is extended to 30.00mF, i.e. 3.000nF—30.00mF.
Caution
To avoid damage to the tester or to the equipment under test,
disconnect power and discharge all high-voltage capacitors before
measurement.
5-4 Diode Check
This function is used to check diodes, transistors and other
semiconductor devices. In the diode test mode, it will send a current
through the semiconductor junction, and measure the voltage drop, a
good silicon junction drop is between 0.5V — 0.8V.
For forward voltage drop on any semiconductor component, the test
pin ("INPUT‟ terminal) touch component anode and another test pin
touch component cathode. The measured value show on the LCD.
Reverse the test pin and measure the voltage across the diode
again.
If diode is good, the display shows “OL”.
If diode is shorted, the display shows 0 (zero) in both directions.
If display shows “OL” in both direction, the diode is open.
5-5. Continuity Check
When the resistance reading is less th an 30Ω, the buzzer generates
a 2KHz beep to indicate continuity.
5-6. Hold function
In the data hold mode, the tester will hold the present measuring data
until pressing of the “HOLD” key once again.
6. Maintenance
6-1. Replacing The Battery
When meter displays , the battery must be replaced to
maintain normal operation.
6-2. Cleaning
The meter can be cleaned with a soft clean cloth to remove any oil,
grease or grim. Do not use liquid solvent or detergent.
寶 工 實 業 股 份 有 限 公 司
PROKIT’S INDUSTRIES CO., LTD
http://www.prokits.com.tw
Email: [email protected]
©2016 Prokit‟s Industries Co., LTD. All rights reserved 2016001(C)
Page 2
MT-1632
Multimetr digitální pro měření SMD
Uživatelský manuál
Vlastnosti:
1. 3 - 1/2 číslicový displej s maximální hodnotou 2999.
2. Automatický / manuální rozsah.
3. Speciální držadlo a hrot tvaru V pro lepší úchop malých částí.
4. Zlacený hrot pinzety pro vysokou citlivost a přesnější výsledky.
5. Testuje odpor, kapacitu, diody a kontinuitu.
6. Funkce data hold a automatické vypnutí.
7. Indikace přetížení (OL).
8. Balení obsahuje hroty navíc a pouzdro.
9. Indikace slabé baterie.
10. Napájení: 3V lithiová baterie (CR2032).
1. Ú vod
Zkoušečka se obvykle používá pro zkoušení SMD součástek. Mez i ty patří
například rezistory, kondenzátory a diody. Navíc má zkoušečka funkci
kontroly kontinuity. Zkoušečka automaticky identifikuje pasivní
komponenty. Tento přístroj splňuje s tandardy IEC1010-1 a patří do stupně
znečištění 2.
2. Poznámky k bezpečnosti
Následující poznámky ohledně bezpečnosti si přečtěte před tím, než přístroj
a jeho příslušenství použijete. Ačkoliv zkoušečka neslouží k měření
DC/AC napětí nebo proudu, mohou se vyskytnout situace, které jsou pro
uživatele nebezpečné.
- Před použitím si zkoušečku prohlédněte. Pokud je poškozená,
nepoužívejte ji.
- Prohlédněte si pečlivě držák pinů a testovací piny.
- Nepoužívejte zkoušečku jako pinzetu, abyste nepoškodili piny.
- Nezavádějte mezi dva piny externí napětí.
- Nepoužívejte přístroj v prostředí s výbušnými plyny, pa rami nebo
prachem.
/!\ Pozor: nepoužívejte zkoušečku na živé obvody.
3. Vysvětlení ovládání a indikátorů

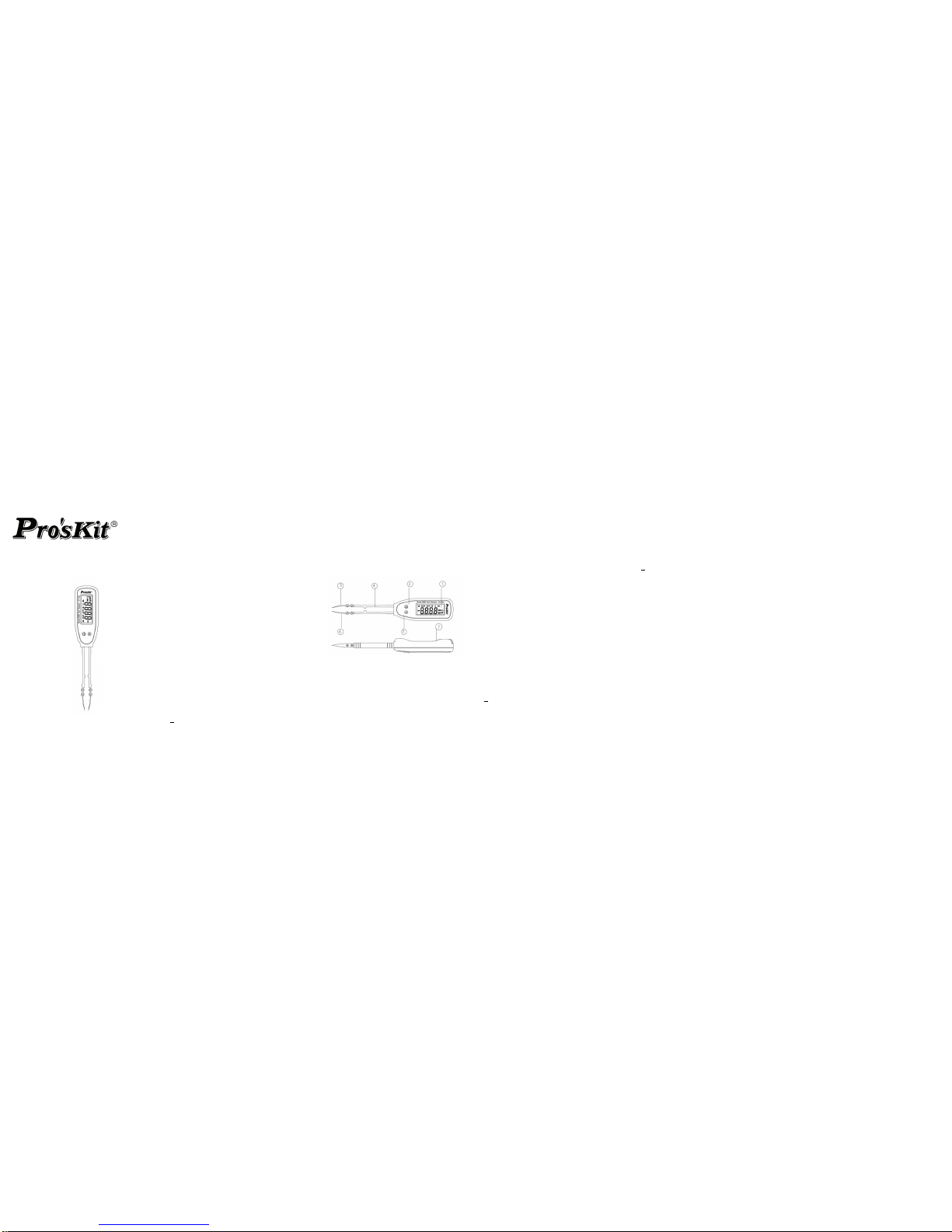

3.1 Nákres
1) LCD
2) Tlačítko "H"
3) Tlačítko "F"
4) Držák pinů
5) Zlacený testovací pin (terminál INPUT)
6) Zlacený testovací pin (terminál COM)
7) Kryt baterie
4. Specifikace
Odpor
300Ω/3KΩ/30K/300K/3MΩ±(1% hodnoty + 2
čísla)
30MΩ±(1.2 hodnoty%+3 čísla)
Rozlišení: 0,1Ω
Kapacita
3nF/30nF/300nF/3uF/30uF±(2.5% hodnoty +
čísla)
300uF/3mF/30mF±(3% hodnoty + 3 čísla)
Rozlišení: 1pF
Test diod
Otevřené napětí: 2,8 V, Testovací proud: 2 mA
Test
kontinuity
Odpor ˂ 30Ω, zazní bzučák
Napájení
1ks lithiové baterie 3V CR2032 (nepřiložena)
Automatické
vypnutí
10 minut bez aktivity
Další funkce
Data hold, indikace slabé baterie
Pracovní
teplota
0 až 40°C a vlhkost <80 % vzdušné vlhkosti
Skladovací
teplota
-10 až 50°C a vlhkost <70 % vzdušné vlhkosti
Podmínky
prostředí
Použití uvnitř, do výšky 2000 metrů nad
mořem.
Rozměry
170 x 32 x 20 mm
Příslušenství: jedna sada náhradních hrotů, pouzdro.
5. Testování
Stiskem tlačítka "F" ručně vyberete test odporu, kontinuit y, diod nebo
kapacity. Základní nastavení zkoušečky je automatické skenování.
5-1. Mód skenování
Jakmile zapojíte lithiovou 3V baterii, přístroj se automaticky zapne a na
LCD se zobrazí "SCAN" a "- - - -".
/!\ Pozor: Když testujete SMD součástku na desce plošných spojů, odpojte
napájení a vybijte všechny vysokonapěťové kondenzátory.
5-2. Měření odporu
1) Automatický mód skenování a automatický rozsah: 300.0Ω - 3.000MΩ.
2) Vyberte mód měření odporu pomocí tlačítka "FUNC". Rozsah se zvýší
na 30 MΩ, tj. 300.0Ω - 30.00MΩ.
Při přetížení se na LCD objeví symbol "OL".
5-3. Měření kapacity
1) Automatický mód skenování a automatický rozsah: 3.000nF - 300.0uF.
2) Vyberte mód měření kapacity pomocí tlačítka "FUNC". Rozsah se zvýší
na 30 mF, tj. 3.000nF - 30.00mF.
/!\ Pozor: Abyste zabránili poškození zkoušečky nebo testovaného
vybavení, odpojte napájení a vybijte všechny vysokonapěťové
kondenzátory.
5-4. Test diod
Tato funkce se používá pro ko ntrolu diod, tranzistorů a da lších
polovodičových zařízení. V módu testu diod vyšle proud skrz polovodič a
změří pokles napětí. Dobrý polovodič má pokles mezi 0,5 V a 0,8 V.
Pro změření poklesu napětí v propustném směru jakékoliv polo vodičové
součástky spojte testovací pin (terminál INPUT) s anodou součástky a
druhý testovací pin s katodou. Změřená hodnota se zobrazí na LCD.
Vyměňte umístění testovacích pinů a změřte opět napětí na diodě.
Pokud je dioda v pořádku, na displeji se zobrazí "OL".
Pokud je dioda zkratovaná, na displeji se v obou směrech zobrazí 0.
Když se na displeji v obou směrech objeví "OL", dioda je otevřená.
5-5. Test kontinuity
Když je hodnota odporu nižší než 30Ω, bzučák vydá zvuk o frekvenci
2KHz, čím značí kontinuitu.
5-6. Funkce data hold
V módu data hold jsou na zkoušečce zobrazeny změřené hodnoty, dokud
znovu nestisknete tlačítko "HOLD".
6. Údržba
6-1. Výměna baterie
Když se na displeji zobrazí ikona se symbolem baterie, musíte vyměnit
baterii, aby mohl přístroj normálně pracovat.
6-2. Čištění
Zkoušečku č istěte měkkým čistým hadříkem, abyste ji zbavili jakékoliv
mastnosty nebo nečistot. Nepoužívejte tekuté čisticí prostředky.
Dovozce pro Českou republiku: GM electronic, spol. s r. o. | Křižíkova
147/77 | 186 00 Praha 8
