Fascia

1

2

1

2

On Hybrid: Remove or trim

Hitch Shown In Proper Position

Equipment Required:

Fastener Kit: 51165F
Wrenches: 3/4, 9/16, 10mm,
Drill Bits: ½ drill on

some models required.

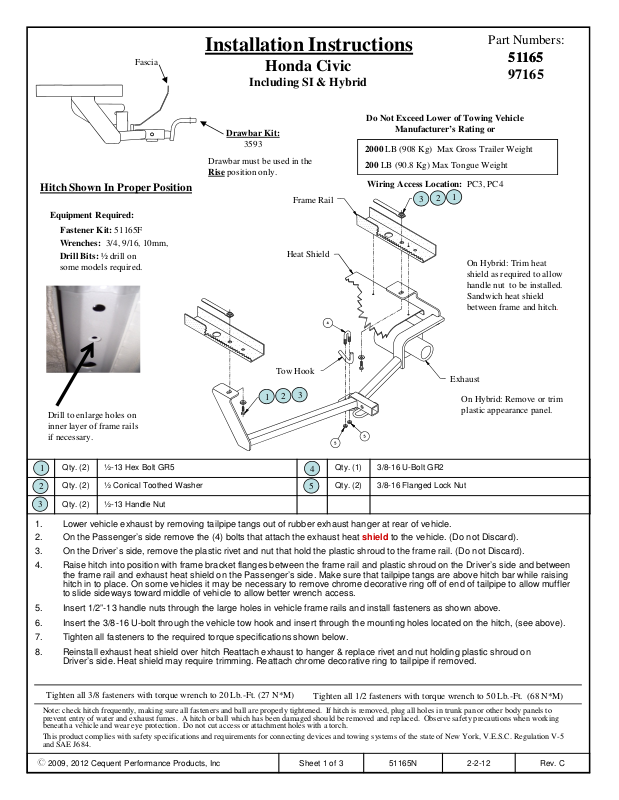

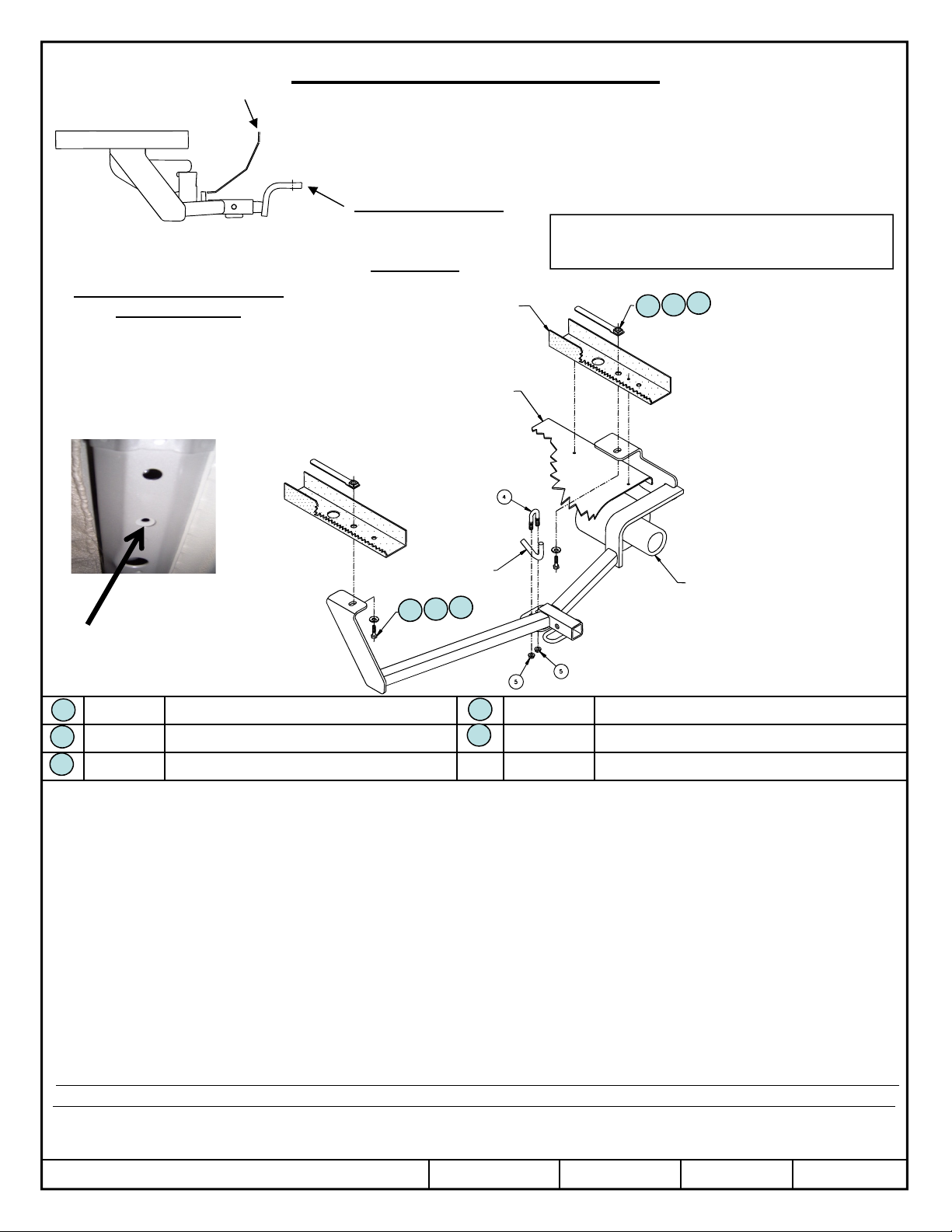

Installation Instructions

Honda Civic

Including SI & Hybrid

Do Not Exceed Lower of Towing Vehicle

Drawbar Kit:

3593

Drawbar must be used in the
Rise position only.

Frame Rail

Heat Shield

Manufacturer’s Rating or

2000 LB (908 Kg) Max Gross Trailer Weight
200 LB (90.8 Kg) Max Tongue Weight

Wiring Access Location: PC3, PC4

Part Numbers:

51165

51165
97165

1

2

3

On Hybrid: Trim heat
shield as required to allow
handle nut to be installed.
Sandwich heat shield
between frame and hitch.

Tow Hook

3

Drill to enlarge holes on
inner layer of frame rails
if necessary.

Qty. (2) ½-13 Hex Bolt GR5 Qty. (1) 3/8-16 U-Bolt GR2

1

Qty. (2) ½ Conical Toothed Washer Qty. (2) 3/8-16 Flanged Lock Nut

2

Qty. (2) ½-13 Handle Nut

3

1. Lower vehicle exhaust by removing tailpipe tangs out of rubber exhaust hanger at rear of vehicle.

2. On the Passenger’s side remove the (4) bolts that attach the exhaust heat shield to the vehicle. (Do not Discard).

3. On the Driver’s side, remove the plastic rivet and nut that hold the plastic shroud to the frame rail. (Do not Discard).

4. Raise hitch into position with frame bracket flanges between the frame rail and plastic shroud on the Driver’s side and between
the frame rail and exhaust heat shield on the Passenger’s side. Make sure that tailpipe tangs are above hitch bar while raising
hitch in to place. On some vehicles it may be necessary to remove chrome decorative ring off of end of tailpipe to allow muffler
to slide sideways toward middle of vehicle to allow better wrench access.

5. Insert 1/2”-13 handle nuts through the large holes in vehicle frame rails and install fasteners as shown above.

6. Insert the 3/8-16 U-bolt through the vehicle tow hook and insert through the mounting holes located on the hitch, (see above).

7. Tighten all fasteners to the required torque specifications shown below.

8. Reinstall exhaust heat shield over hitch Reattach exhaust to hanger & replace rivet and nut holding plastic shroud on
Driver’s side. Heat shield may require trimming. Reattach chrome decorative ring to tailpipe if removed.

4

5

Exhaust

plastic appearance panel.

Tighten all 3/8 fasteners with torque wrench to 20 Lb.-Ft. (27 N*M)

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.

z 2009, 2012 Cequent Performance Products, Inc

Tighten all 1/2 fasteners with torque wrench to 50 Lb.-Ft. (68 N*M)

Sheet 1 of 3 51165N 2-2-12 Rev. C

Carénage

1

2

1

2

Instructions d’installation

Honda Civic

Y compris SI et Hybrid

Numéros de pièces :

51165
97165

Attelage montré dans la position

appropriée

Équipement requis :

Visserie : 51165F

Clés : 3/4, 9/16, 10 mm,

Mèches : Une mèche ½ po est

nécessaire sur certains modèles.

Pour les agrandir, percer les
trous sur la face interne des
longerons, si nécessaire.

Ensemble de barre

de remorquage :

3593

La barre de remorquage doit
être utilisée dans la position
ÉLEVÉE seulement.

Longeron

Écran thermique

Crochet de
remorquage

3

Ne pas excéder les spécifications du fabricant de

véhicules de remorquage, ni :

2 000 lb (908 kg) Poids brut max. de la remorque
200 lb (90,8 kg) Poids max. au timon

Points d’accès au câblage : PC3, PC4

1

2

3

Sur les modèles
hybrides : Découper
l'écran thermique au
besoin pour permettre la
pose de l'écrou à levier.
Intercaler l'écran
thermique entre le cadre
et l’attelage.

Échappement

Sur les modèles hybrides :
Enlever ou découper le panneau
décoratif en plastique.

Qté (2) Boulon hexagonal ½-13 GR5 Qté (1) Boulon en U 3/8-16 GR2

1

Qté (2) Rondelle conique dentée ½ Qté (2) Contre-écrou à embase 3/8-16

2

Qté (2) Écrou de levier ½-13

3

1. Abaisser l’échappement en retirant les tenons des supports d’échappement en caoutchouc à l’arrière du véhicule.

2. Du côté passager, enlever les quatre (4) boulons qui fixent l’écran thermique au véhicule. (Ne pas jeter).

3. Du côté conducteur, enlever le rivet et l’écrou de plastique qui fixent le carénage de plastique au longeron. (Ne pas jeter).

4. Soulever l’attelage en position en plaçant, du côté conducteur, les rebords du support de cadre entre le longeron et le carénage de plastique;
du côté passager, placer les rebords entre le longeron et l’écran thermique. En soulevant l’attelage en place, s’assurer que les tenons de la
tubulure d’échappement se trouvent au-dessus de la barre d’attelage. Sur certains modèles, il peut s’avérer nécessaire d’enlever l’anneau
décoratif chromé de l’extrémité de la tubulure; le silencieux pourra alors se glisser latéralement vers le centre du véhicule pour laisser de
l'espace pour manoeuvrer la clé.

5. Insérer les écrous de levier ½-13 à travers les gros trous des longerons du véhicule et installer la visserie comme illustré ci-dessus.

6. Insérer le boulon 3/8-16 en U à travers le crochet de remorquage du véhicule, puis dans les trous de fixation situés sur l’attelage (voir ci­dessus).

7. Serrer toute la visserie selon les spécifications de couple de serrage indiqués ci-dessous.

8. Réinstaller l’écran thermique au-dessus de l’attelage. Rattacher l’échappement au support et remettre en place le rivet et l’écrou qui fixent le
carénage de plastique du côté conducteur. Le découpage de l’écran thermique peut s’avérer nécessaire. Remettre l’anneau décoratif en place
sur la tubulure s’il a fallu l’enlever.

Serrer toute la visserie 3/8 au couple de 20 lb-pi (27 N*M).

Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications
en matière de sécurité des systèmes d’attelage.

4

5

Serrer toute la visserie 1/2 au couple de 50 lb-pi (68 N*M).

z 2009, 2012 Cequent Performance Products, Inc

Feuille 2 de 3 51165N 2-2-12 Rev. C
