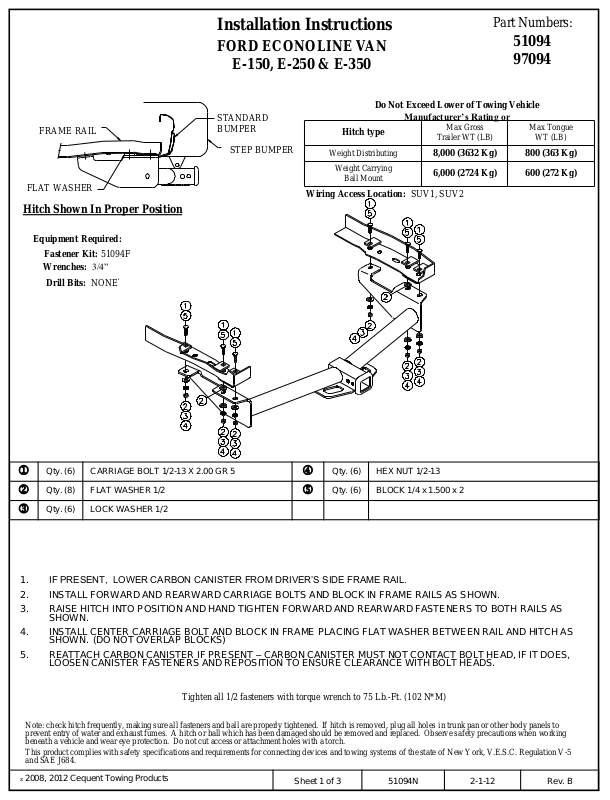

Page 1
FRAME RAIL
FLAT WASHER
Hitch Shown In Proper Position
Equipment Required:
Fastener Kit: 51094F
Wrenches: 3/4”
Drill Bits: NONE`
Installation Instructions
FORD ECONOLINE VAN
E-150, E-250 & E-350
Do Not Exceed Lower of Towing Vehicle
STANDARD
BUMPER
STEP BUMPER
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV1, SUV2
Manufacturer’s Rating or
Max Gross
Trailer WT (LB)
8,000 (3632 Kg) 800 (363 Kg)
6,000 (2724 Kg) 600 (272 Kg)
Part Numbers:
51094
97094
Max Tongue
WT (LB)
Qty. (6) CARRIAGE BOLT 1/2-13 X 2.00 GR 5
j
Qty. (8) FLAT WASHER 1/2
k
Qty. (6) LOCK WASHER 1/2
l
1. IF PRESENT, LOWER CARBON CANISTER FROM DRIVER’S SIDE FRAME RAIL.
2. INSTALL FORWARD AND REARWARD CARRIAGE BOLTS AND BLOCK IN FRAME RAILS AS SHOWN.
3. RAISE HITCH INTO POSITION AND HAND TIGHTEN FORWARD AND REARWARD FASTENERS TO BOTH RAILS AS
SHOWN.
4. INSTALL CENTER CARRIAGE BOLT AND BLOCK IN FRAME PLACING FLAT WASHER BETWEEN RAIL AND HITCH AS
SHOWN. (DO NOT OVERLAP BLOCKS)
5. REATTACH CARBON CANISTER IF PRESENT – CARBON CANISTER MUST NOT CONTACT BOLT HEAD, IF IT DOES,
LOOSEN CANISTER FASTENERS AND REPOSITION TO ENSURE CLEARANCE WITH BOLT HEADS.
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.
z 2008, 2012 Cequent Towing Products
Tighten all 1/2 fasteners with torque wrench to 75 Lb.-Ft. (102 N*M)
Sheet 1 of 3 51094N 2-1-12 Rev. B
Qty. (6) HEX NUT 1/2-13
m
Qty. (6) BLOCK 1/4 x 1.500 x 2
n
Page 2
Directives d’installation
FOURGONNETTE FORD ECONOLINE
LONGERON DE CHÂSSIS
RONDELLE
PLATE
Attelage montré dans la position appropriée
Équipement requis :
Trousse de visserie : 51094F
Clé : 3/4 po
Mèches : AUCUNE
PARE-CHOCS STANDARD
PARE-CHOCS À MARCHEPIED
E-150, E-250 et E-350
Type d’attelage
Répartition de la charge
Capacité de charge -
Montage à bille
Emplacement de l’accès au câblage : SUV1, SUV2
Numéros de pièce:
51094
97094
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ou
Poids brut max. de
la remorque (LB)
8,000 (3632 Kg) 800 (363 Kg)
6,000 (2724 Kg) 600 (272 Kg)
Poids max.
au timon (LB)
Qté (6) Boulon de carrosserie 1/2-13 X 2.00 GR5
j
Qté (8) Rondelle plate 1/2 po
k
Qté (6) Rondelle frein 1/2 po
l
1. S’IL EST PRÉSENT, ABAISSER L'ABSORBEUR DE VAPEURS D’ESSENCE PAR RAPPORT AU LONGERON DE CHÂSSIS
CÔTÉ CONDUCTEUR.
2. INSTALLER LES BOULONS DE CARROSSERIE ET LES ESPACEURS AVANT ET ARRIÈRE DANS LES LONGERONS,
COMME INDIQUÉ.
3. SOULEVER L’ATTELAGE EN POSITION ET SERRER À LA MAIN TOUTE LA VISSERIE AVANT ET ARRIÈRE SUR LES
DEUX LONGERONS, COMME INDIQUÉ.
4. INSTALLER LES BOULONS DE CARROSSERIE ET LES ESPACEURS CENTRAUX DANS LES LONGERONS, AVEC LA
RONDELLE PLATE PLACÉE ENTRE LE LONGERON ET L’ATTELAGE, COMME INDIQUÉ. (LES ESPACEURS NE
DOIVENT PAS SE CHEVAUCHER)
5. REMETTRE L’ABSORBEUR DE VAPEURS D’ESSENCE EN PLACE – CELUI-CI NE DOIT PAS TOUCHER À UNE TÊTE DE
BOULON; SI C’EST LE CAS, DESSERRER LES ATTACHES DE L’ABSORBEUR ET LE REPOSITIONNER D’UNE FAÇON
ADÉQUATE.
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
Serrer toute la visserie de 1/2 po en appliquant un couple de serrage de 75 lb-pi. (102 N*M)
Qté (6) Écrou hexagonal 1/2-13
m
Qté (6) Espaceur 1/4 x 1.500 x 2
n
z 2008, 2012 Cequent Towing Products
Feuille 2 de 3 51094N 2-1-12 Rév. B
Page 3
Instrucciones de instalación
CAMIONETA TIPO VAN
ECONOLINE DE FORD
E-150, E-250 & E-350
LARGUERO DEL BASTIDOR
ARANDELA PLANA
El enganche se muestra en la posición correcta
Equipo necesario:
Kit de tornillos sujetadores: 51094F
Llave inglesa: 3/4 pulg.
Brocas de taladro: NINGUNA
PARACHOQUE ESTÁNDAR
PARACHOQUE
DE ESCALÓN
Números de partes:
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
Tipo de enganche
Distribuidor de peso
Montaje de bola para carga de
Ubicación del acceso a los cables: SUV1, SUV2
peso
Peso máximo bruto
del remolque (LB)
8,000 (3632 Kg) 800 (363 Kg)
6,000 (2724 Kg) 600 (272 Kg)
51094
97094
Peso máximo de la
lengua (LB)
j
k
l
z 2008, 2012 Cequent Towing Products
Cant.
(6)
Cant.
(8)
Cant.
(6)
1. BAJE EL CARTUCHO DE CARBONO (SI LO HAY) DEL LARGUERO DEL BASTIDOR DEL COSTADO DEL CONDUCTOR.
2. INSTALE LOS PERNOS DE CARRUAJE DELANTEROS Y TRASEROS Y EL BLOQUE EN LOS LARGUEROS DEL
BASTIDOR COMO SE MUESTRA.
3. LEVANTE EL ENGANCHE HACIA SU POSICIÓN Y APRIETE CON LA MANO LOS TORNILLOS SUJETADORES
DELANTEROS Y TRASEROS A AMBOS LARGUEROS COMO SE MUESTRA.
4. INSTALE EL PERNO DE CARRUAJE CENTRAL Y EL BLOQUE EN EL LARGUERO COLOCANDO UNA ARANDELA PLANA
ENTRE EL LARGUERO Y EL ENGANCHE COMO SE MUESTRA (NO TRASLAPE LOS BLOQUES)
5. VUELVA A UNIR EL CARTUCHO DE CARBONO (SI LO HAY) – EL CARTUCHO DE CARBONO NO DEBE ENTRAR EN
CONTACTO CON LAS CABEZAS DE LOS PERNOS, SI LO HACE, AFLOJE LOS TORNILLOS SUJETADORES DEL
CARTUCHO Y VUELVA A COLOCAR PARA GARANTIZAR LA DISTANCIA CON LAS CABEZAS DE LOS PERNOS.
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el enganche, tape
todos los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un
enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte el acceso o los
orificios del accesorio con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C.
Regulación V-5 y SAE J684.
PERNO DE CARRUAJE 1/2-13 X 2.00 GR 5
ARANDELA PLANA 1/2
ARANDELA DE BLOQUEO 1/2
Apriete todos los tornillos sujetadores de 1/2 con una llave de torsión hasta 75 Lb.-pies. (102 N*M)
m
n
Hoja 3 de 3 51094N 2-1-12 Rev. B
Cant.
(6)
Cant.
(6)
TUERCA HEXAGONAL 1/2-13
BLOQUE 1/4 x 1.500 x 2
