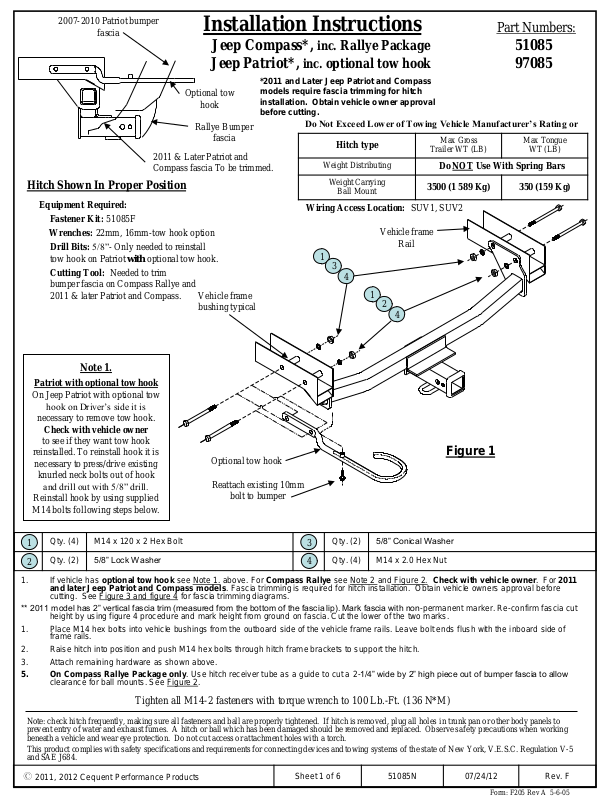

Page 1
2007-2010 Patriot bumper
fascia
2011 & Later Patriot and
Compass fascia To be trimmed.
Hitch Shown In Proper Position
Equipment Required:
Fastener Kit: 51085F
Wrenches: 22mm, 16mm-tow hook option
Drill Bits: 5/8”- Only needed to reinstall
tow hook on Patriot with optional tow hook.
Cutting Tool: Needed to trim
bumper fascia on Compass Rallye and
2011 & later Patriot and Compass.
Installation Instructions
Jeep Compass*, inc. Rallye Package
Jeep Patriot*, inc. optional tow hook
*2011 and Later Jeep Patriot and Compass
Optional tow
hook
Rallye Bumper
fascia
Vehicle frame
bushing typical
models require fascia trimming for hitch
installation. Obtain vehicle owner approval
before cutting.
Do Not Exceed Lower of Towing Vehicle Manufacturer’s Rating or
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV1, SUV2
Vehicle frame
Rail
1
3
4
1
2
4
Part Numbers:
51085
97085
Max Gross
Trailer WT (LB)
Do NOT Use With Spring Bars
3500 (1 589 Kg) 350 (159 Kg)
Max Tongue
WT (LB)
Note 1.
Patriot with optional tow hook
On Jeep Patriot with optional tow
hook on Driver’s side it is
necessary to remove tow hook.
Check with vehicle owner
to see if they want tow hook
reinstalled. To reinstall hook it is
necessary to press/drive existing
knurled neck bolts out of hook
and drill out with 5/8” drill.
Reinstall hook by using supplied
M14 bolts following steps below.
Qty. (4) M14 x 120 x 2 Hex Bolt Qty. (2) 5/8” Conical Washer
1
Qty. (2) 5/8” Lock Washer Qty. (4) M14 x 2.0 Hex Nut
2
1. If vehicle has optional tow hook see Note 1. above. For Compass Rallye see Note 2 and Figure 2. Check with vehicle owner. For 2011
and later Jeep Patriot and Compass models. Fascia trimming is required for hitch installation. Obtain vehicle owners approval before
cutting. See Figure 3 and figure 4 for fascia trimming diagrams.
** 2011 model has 2” vertical fascia trim (measured from the bottom of the fascia lip). Mark fascia with non-permanent marker. Re-confirm fascia cut
height by using figure 4 procedure and mark height from ground on fascia. Cut the lower of the two marks.
1. Place M14 hex bolts into vehicle bushings from the outboard side of the vehicle frame rails. Leave bolt ends flush with the inboard side of
frame rails.
2. Raise hitch into position and push M14 hex bolts through hitch frame brackets to support the hitch.
3. Attach remaining hardware as shown above.
5. On Compass Rallye Package only. Use hitch receiver tube as a guide to cut a 2-1/4” wide by 2” high piece out of bumper fascia to allow
clearance for ball mounts. See Figure 2.
Tighten all M14-2 fasteners with torque wrench to 100 Lb.-Ft. (136 N*M)
Optional tow hook
Reattach existing 10mm
bolt to bumper
3
4
Figure 1
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.
z 2011, 2012 Cequent Performance Products
Sheet 1 of 6 51085N 07/24/12 Rev. F
Form: F205 Rev A 5-6-05
Page 2
Installation Instructions
Part Numbers:
Jeep Compass*, inc. Rallye Package
Jeep Patriot*, inc. optional tow hook
Note 2.
Compass Rallye Package
It is necessary to trim bumper
fascia. Obtain vehicle owners
approval for cutting plastic fascia
before installing hitch!
See diagram.
Rear view of Rallye showing
section of fascia to trim out
Jeep Compass Rallye Model
51085
97085
*2011 and Later Jeep Patriot and Compass
models require fascia trimming for hitch
installation. Obtain vehicle owner approval
before cutting.
COMPASS
Shown with hitch in place.
COMPASS
Cut up to cross hatch pattern in fascia
Figure 2
Frame
Ground
Figure 4
** X (from ground to bottom of frame) must be
measured to double check placement of cut. X-5
inches is the distance measured from the ground
to the top of the fascia cut.
Center Line of
Vehicle
Fascia Tabs
Ref 2”(51mm) **
3” (76mm)
1-1/2” (38mm)
6-5/8” (168mm)
Fascia Cut Line
Fascia Tabs
Figure 3
Fascia Trimming Diagram for
2011 & Later Jeep Patriot and Compass Models
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.
z 2011, 2012 Cequent Performance Products
Sheet 2 of 6 51085N 07/24/12 Rev. F
Form: F205 Rev A 5-6-05

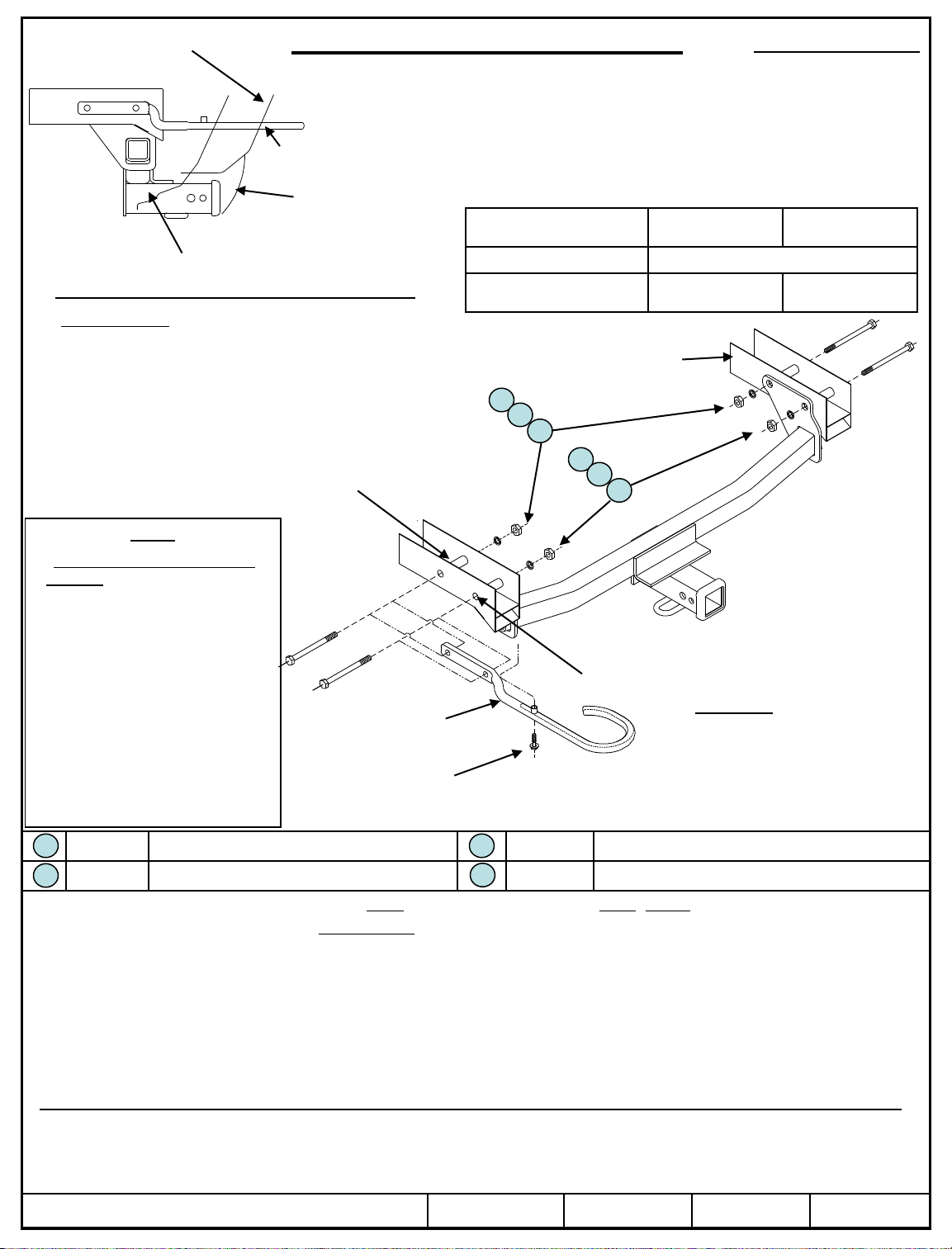

Page 3
Carénage de pare-chocs
Patriot 2007-2010
Instructions d’installation
Crochet de remorquage en option - Jeep Compass*,
inc. Rallye Package Jeep Patriot*, inc.
Crochet de remorquage
en option
Carénage de pare-chocs
du modèle Rallye
Le carénage des modèles Patriot et Compass
2011 et ultérieurs doit être découpé.
Attelage montré dans la position appropriée
Équipement requis :
Visserie : 51085F
Clés : 22mm; 16 mm pour crochet de remorquage en option
Mèches : 5/8”- Nécessaire seulement pour réinstaller le
crochet de remorquage sur le modèle Patriot équipé de cet
accessoire en option.
Outils de découpage : Nécessaire pour découper le carénage
de pare-chocs sur les modèles Compass Rallye, et Patriot et
Compass 2011 et ultérieurs.
Manchon de cadre - typique
*Les modèles Jeep Patriot et Compass 2011 et
ultérieurs exigent le découpage du carénage pour
installer l'attelage. Obtenir l’approbation du
propriétaire du véhicule avant le découpage.
Ne pas excéder les spécifications de poids
du fabricant du véhicule de remorquage, ni :
Type d'attelage
Répartition de charge
Sans répartition de charge -
Montage sur boule
Poids brut max. de
la remorque (lb)
Ne PAS utiliser avec des barres
stabilisatrices à ressort (Spring Bars).
3500 (1589 kg) 350 (159 kg)
Points d'accès au câblage : SUV1, SUV2
Longeron de cadre
du véhicule
1
3
4
1
2
4
Numéros de pièces :
51085
97085
Poids max. au timon
(lb)
Remarque 1.Patriot avec crochet
de remorquage en option Il est
nécessaire d'enlever le crochet de
remorquage en option côté
conducteur sur le modèle Jeep Patriot
qui en est équipé. Demander au
propriétaire du véhicule s’il désire
que son crochet de remorquage soit
réinstallé. Pour réinstaller le crochet,
il est nécessaire d’enfoncer/visser les
boulons à collet moleté existants hors
du crochet puis de percer avec une
perceuse 5/8 po. Réinstaller le
crochet à l’aide des boulons M14 po
fournis d’après les instructions
suivantes.
Qté (4) Boulon Hex. M14 x 120 x 2 Qté (2) Rondelle conique 5/8”
1
Qté (2) Rondelle frein 5/8” Qté (4)
2
1. Si le véhicule est équipé d’un crochet de remorquage en option, voir la remarque 1 ci-dessus. Pour le modèle Compass Rallye, voir la Remarque 2 et la Figure 2.
Demander la permission du propriétaire du véhicule. Pour les modèles Jeep Patriot et Compass 2011 et ultérieurs. Le découpage du carénage est nécessaire pour
installer l’attelage. Obtenir l’approbation du propriétaire du véhicule avant le découpage. Voir les figures 3 et 4 pour les schémas de découpage du carénage.
** Le modèle 2011 nécessite un découpage vertical de 2 po (mesuré à partir du bas de la lèvre du carénage). Marquer le carénage à l'encre délébile. Revérifier la hauteur de
découpage d'après la procédure de la figure 4 et marquer la hauteur à partir du sol. Découper sur la marque la plus basse.
1. Placer des boulons M14 dans les manchons à partir de l’extérieur des longerons de châssis. Mettre les extrémités des boulons au niveau de la face intérieure des longerons.
2. Soulever l’attelage en position et pousser les boulons M14 dans les supports de cadre d’attelage afin de supporter l’attelage.
3. Installer la visserie restante comme illustré ci-dessus.
5. Modèle Compass Rallye seulement. Utiliser le récepteur d’attelage tubulaire comme guide pour découper une ouverture de 2-1/4 po (largeur) par 2 po (hauteur) dans le
carénage de pare-chocs pour le dégagement de la boule d'attelage. Voir la Figure 2.
Crochet de remorquage
en option
Re-pose du boulon 10 mm
au pare-chocs
3
4
Trou de fixation arrière
Figure 1
Écrou Hex. M14 x 2.0
Serrer toute la visserie M14-2 au couple de 100 lb-pi (136 N*M).
Nota : Vérifier l’attelage fréquemment, en s’assurant que toutes les fixations et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous
percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications
en matière de sécurité des systèmes d’attelage.
z 2011, 2012 Cequent Performance Products
Feuille 3 de 6 51085N 07/24/12 Rev. F
Form: F205 Rev A 5-6-05

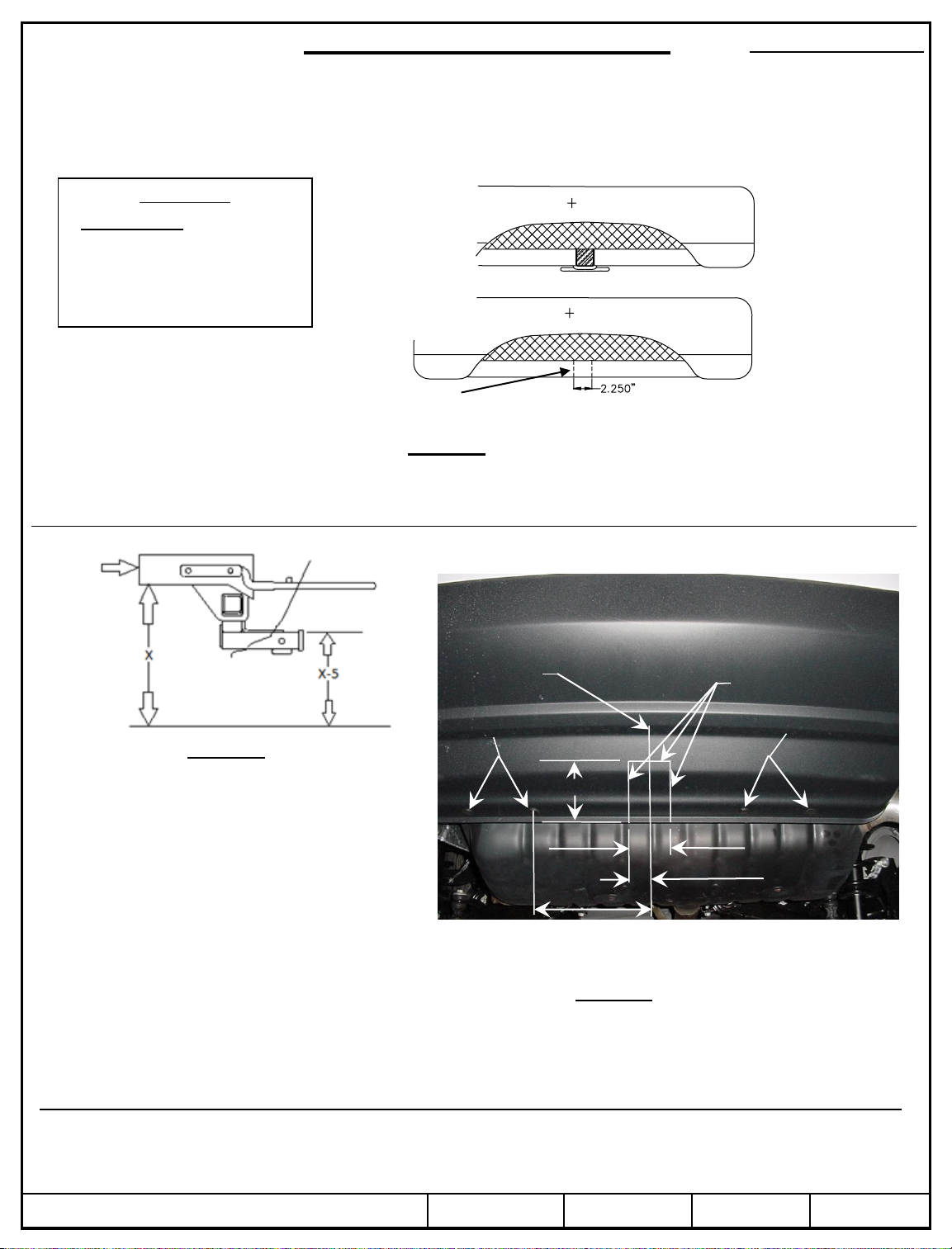

Page 4
Instructions d’installation
Crochet de remorquage en option - Jeep Compass*,
Remarque 2.
Compass Rallye Le découpage du
carénage de pare-chocs est nécessaire.
Avant d’installer l’attelage, obtenir
l’approbation du propriétaire du
véhicule pour découper le carénage !
Voir le diagramme.
inc. Rallye Package Jeep Patriot*, inc.
*Les modèles Jeep Patriot et Compass 2011 et
ultérieurs exigent le découpage du carénage pour
installer l'attelage. Obtenir l’approbation du
propriétaire du véhicule avant le découpage.
COMPASS
Illustré avec l'attelage en place.
COMPASS
Numéros de pièces :
51085
97085
charpente de
la voiture de
** Le point X (du sol jusqu'au bas du cadre) doit
être mesuré pour revérifier l'emplacement du
découpage. X-5 pouces est la distance mesurée du
sol jusqu'au dessus de la découpe du carénage.
Vue arrière du modèle Rallye montrant
la section du carénage à découper.
Modèle Jeep Compass Rallye
TERRAIN
Figure 4
Figure 2
Ligne de centre
du véhicule.
Languettes du
carénage
1-1/2” (38 mm)
Découper jusqu'au motif hachuré du carénage.
Ligne de découpe
du carénage
Languettes du
carénage
2”(51mm) **
3” (76mm)
1-1/2” (38mm)
Ligne de découpe
du carénage
Languettes du
carénage
6-5/8” (168mm)
Figure 3
Schéma de la découpe du carénage pour les modèles
Jeep Patriot et Compass 2011 et ultérieurs.
Nota : Vérifier l’attelage fréquemment, en s’assurant que toutes les fixations et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous
percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés et
remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en
matière de sécurité des systèmes d’attelage.
z 2011, 2012 Cequent Performance Products
Feuille 4 de 6 51085N 07/24/12 Rev. F
Form: F205 Rev A 5-6-05

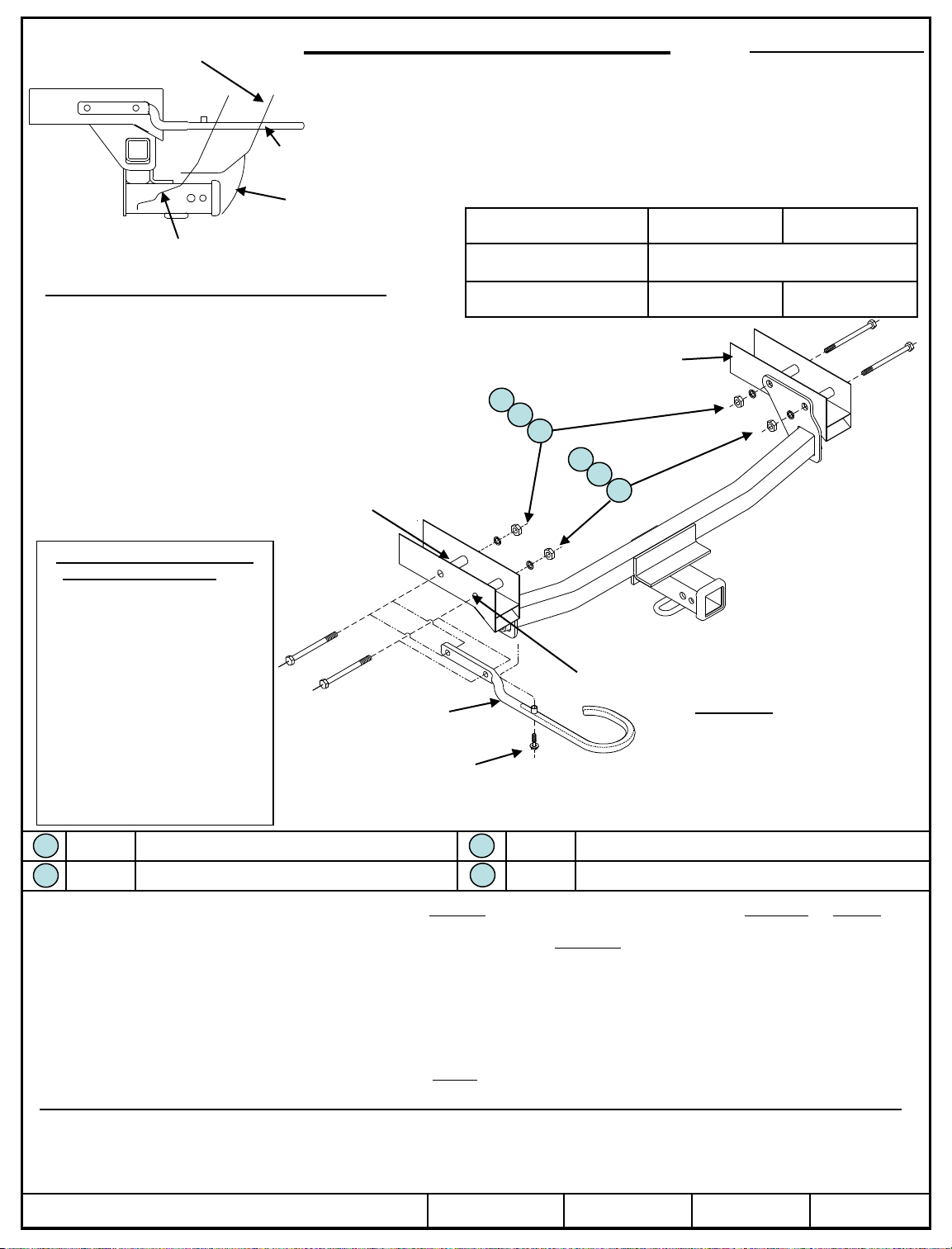

Page 5
Placa protectora del parachoques
para 2007-2010 Patriot
Instrucciones de instalación
Jeep Compass*, inc. paquete Rallye
Jeep Patriot*, inc. gancho de remolque opcional
*El modelo 2011 y posterior del Jeep Patriot y Compass
Gancho de
remolque
opcional
Placa protectora del
parachoques Rallye
Placa protectora del modelo 2011 y posterior
del Patriot y Compass - a recortar.
El enganche se muestra en la posición correcta
Equipo necesario:
Kit de tornillos: 51085F
Llaves: 22mm, 16mm- opción de gancho de remolque
Brocas de taladro: 5/8”- Necesarias
únicamente para volver a instalar el gancho de
remolque en el Patriot con gancho de remolque
opcional.
Herramienta de corte: Se necesita para
recortar la placa protectora del parachoques
en el modelo Compass Rallye y 2011 y
modelos posteriores del Patriot y Compass.
Nota 1.
Patriot con gancho de remolque
opcional En el modelo Jeep Patriot
con gancho de remolque opcional en
el lado del conductor es necesario
retirar el gancho de remolque.
Consulte con el propietario del
vehículo para ver si quiere que se
reinstale el gancho de remolque. Para
reinstalar el gancho es necesario
empujar/sacar los pernos con cuello
estriado existentes fuera del gancho y
sacar con un destornillador de 5/8”.
Vuelva a instalar el gancho usando los
pernos de M14 que se suministran
siguiendo los próximos pasos.
Vuelva a instalar el perno de
requieren el recorte de la placa protectora para la
instalación del enganche. Obtenga la aprobación del
propietario del vehículo antes de recortar.
Cojinete del
bastidor del
vehículo
Gancho de remolque
opcional
10mm al parachoques
Números de partes:
51085
97085
No supere el valor inferior entre la calificación del fabricante del vehículo de remolque o
Tipo de enganche
Distribución de peso
Carga de peso
Montaje esférico
Ubicación del acceso al cableado: SUV1, SUV2
Larguero del
bastidor del
1
3
4
vehículo
1
2
Orificio de unión posterior
Peso máximo bruto
del remolque (LB)
NO use con barras con resorte
3,500 (1.589 Kg) 350 (159 Kg)
4
Figura 1
Peso máximo
de la horquilla (LB)
Cant. (4) Perno Hexagonal, M14 x 120 x 2 Cant. (2) Arandela cónica, 5/8”
1
Cant. (2) Arandela de bloqueo, 5/8" Cant. (4) Tuerca Hexagonal, M14 x 2.0
2
1. Si el vehículo tiene gancho de remolque opcional vea la Nota 1. arriba. Para el Compass Rallye vea la Nota 2 y Figura 2. Consulte con el propietario del vehículo.
Para los modelos 2011 y posteriores de Jeep Patriot y Compass. Se requiere el recorte de la placa protectora para la instalación del enganche. Obtenga la aprobación
del propietario del vehículo antes de cortar. Ver Figura 3 y Figura 4 para diagramas de recorte de la placa protectora.
** El modelo 2011 tiene un recorte vertical de la placa protectora de 2” (medido desde la base del reborde de la placa protectora). Marque la placa protectora con un marcador
no permanente. Vuelva a confirmar la altura de corte de la placa protectora usando el procedimiento de la figura 4 y marque la altura desde el piso hasta la placa
protectora. Recorte la más baja de las dos marcas.
1. Coloque los pernos hexagonales de M14 en los cojinetes del vehículo desde el lado exterior de los largueros del bastidor del vehículo. Deje los extremos del perno
nivelados con el lado interior de los largueros del bastidor.
2. Levante el enganche a su posición y empuje los pernos hexagonales de M14 a través de los soportes del bastidor del enganche para apoyar el enganche.
3. Instale los tornillos restantes como se muestra arriba.
5. En el paquete Compass Rallye únicamente. Use el tubo receptor del enganche como guía para cortar una pieza de 2-1/4” de ancho por 2” de alto de la placa
protectora del parachoques para permitir espacio para el montajes esféricos. Ver Figura 2.
3
4
Apriete todos los tornillos M14-2 con una llave de torsión a 100 Lb.-pies (136 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
z 2011, 2012 Cequent Performance Products
Hoja 5 de 6 51085N 07/24/12 Rev. F
Form: F205 Rev A 5-6-05
Page 6
Instrucciones de instalación
Números de partes:
Jeep Compass*, inc. paquete Rallye
Jeep Patriot*, inc. gancho de remolque opcional
*Los modelos 2011 y posteriores del Jeep Patriot y
Compass requieren el recorte de la placa protectora
para la instalación del enganche. Obtenga la
aprobación del propietario del vehículo antes de cortar.
Nota 2.
Paquete Compass Rallye
Es necesario recortar la placa
protectora del parachoques.
Obtenga la aprobación del
propietario del vehículo para
cortar la placa protectora plástica
antes de instalar el enganche!
Vea el diagrama.
Vista posterior del Rallye que
muestra la sección de la placa
protectora a recortar.
Modelo Jeep Compass Rallye
51085
97085
COMPASS
Se muestra con el enganche en su lugar.
COMPASS
Corte hasta cruzar el patrón de
sombreado en la placa protectora
Figura 2
marco
de
coche
Suelo
Figura 4
** X (desde el piso hasta la base del bastidor) se
debe medir para verificar doblemente la
coloración del corte. X-5 pulgadas es la distancia
medida desde el piso hasta la parte superior del
corte de la placa protectora.
Línea central del
Línea de recorte de la
vehículo
placa protectora
Lengüetas de la
placa protectora
2”(51mm) **
1-1/2” (38mm)
3” (76mm)
6-5/8” (168mm)
Lengüetas de la
placa protectora
1-1/2” (38mm)
Línea de recorte de la
placa protectora
Figura 3
Diagrama de recorte de la placa protectora para 2011
y posteriores, modelos Jeep Patriot y Compass.
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
z 2011, 2012 Cequent Performance Products
Hoja 6 de 6 51085N 07/24/12 Rev. F
Form: F205 Rev A 5-6-05
Loading...
