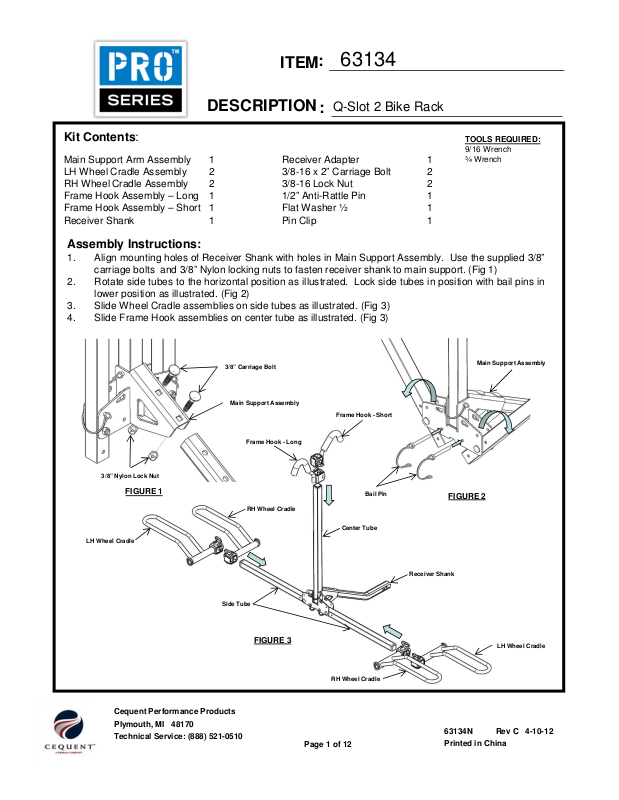

Page 1
ITEM
Main Support Assembly
63134
:
DESCRIPTION
Kit Contents:
Main Support Arm Assembly 1 Receiver Adapter 1
Q-Slot 2 Bike Rack
:
TOOLS REQUIRED:
9/16 Wrench
¾ Wrench
LH Wheel Cradle Assembly 2 3/8-16 x 2” Carriage Bolt 2
RH Wheel Cradle Assembly 2 3/8-16 Lock Nut 2
Frame Hook Assembly – Long 1 1/2” Anti-Rattle Pin 1
Frame Hook Assembly – Short 1 Flat Washer ½ 1
Receiver Shank 1 Pin Clip 1
Assembly Instructions:
1. Align mounting holes of Receiver Shank with holes in Main Support Assembly. Use the supplied 3/8”
carriage bolts and 3/8” Nylon locking nuts to fasten receiver shank to main support. (Fig 1)
2. Rotate side tubes to the horizontal position as illustrated. Lock side tubes in position with bail pins in
lower position as illustrated. (Fig 2)
3. Slide Wheel Cradle assemblies on side tubes as illustrated. (Fig 3)
4. Slide Frame Hook assemblies on center tube as illustrated. (Fig 3)
3/8” Carriage Bolt
Main Support Assembly
3/8” Nylon Lock Nut
FIGURE 1
LH Wheel Cradle
Side Tube
Frame Hook - Long
RH Wheel Cradle
FIGURE 3
Frame Hook - Short
Bail Pin
Center Tube
RH Wheel Cradle
FIGURE 2
Receiver Shank
LH Wheel Cradle
Cequent Performance Products
Plymouth, MI 48170
Technical Service: (888) 521-0510
Page 1 of 12
63134N Rev C 4-10-12
Printed in China

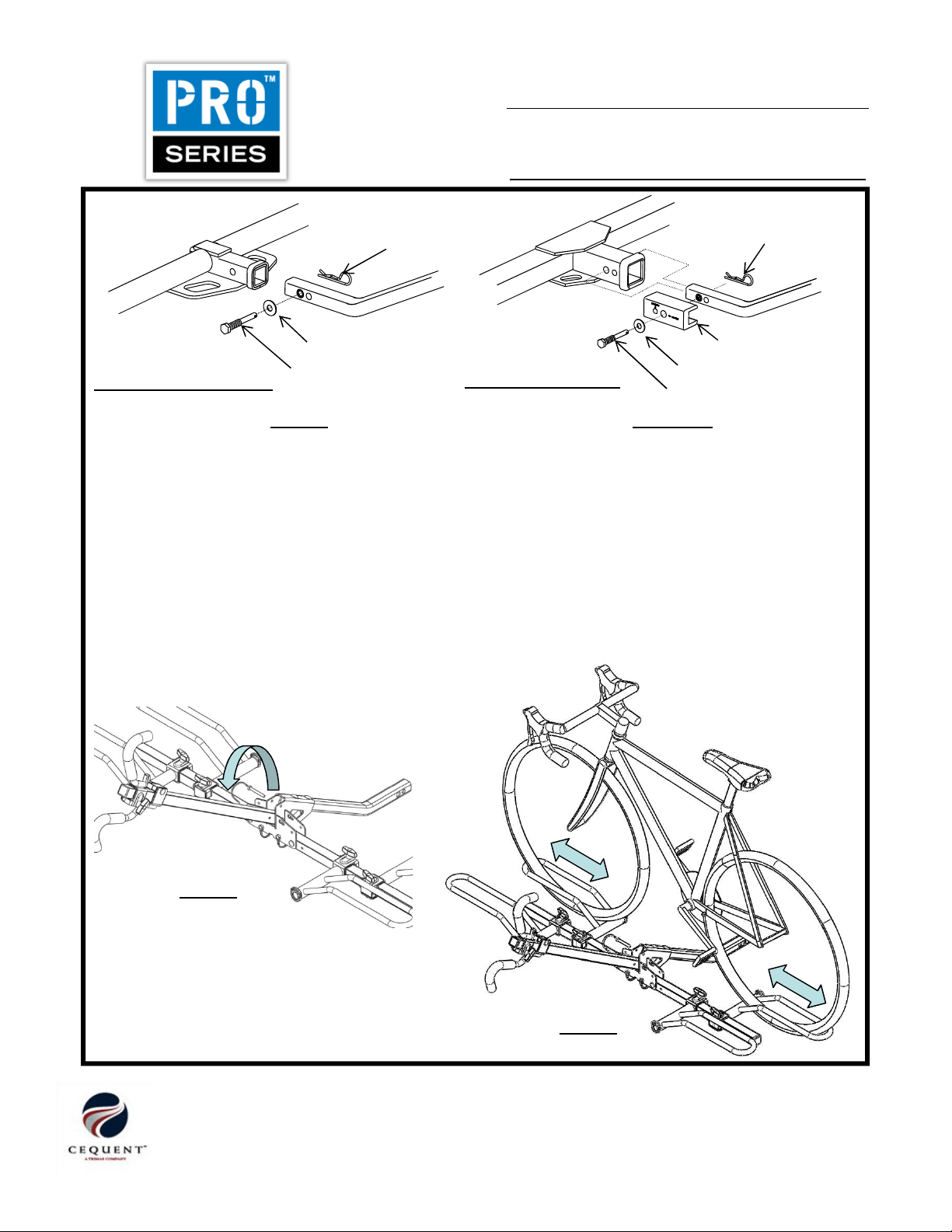

Page 2
ITEM
bicycle
frame
as
illustrated
.
(Fig9)
63134
:
DESCRIPTION
Clip
1/2” Flat Washer
1-1/4” Hitch
FIGURE 4
Install 1/2” Anti-Rattle Pin, Flat Washer and Clip for 1-/4” hitch.
1/2” Anti-Rattle Pin
Q-Slot 2 Bike Rack
:
2” Hitch
. Install 1/2” Anti-Rattle Pin, Flat Washer, Receiver
Adapter and Clip for 2” hitch.
Clip
Receiver Adapter
1/2” Flat Washer
1/2” Anti-Rattle Pin
FIGURE 5 & 6
Bicycle Loading:
1. Load inner bicycle first. Pull bail pin and rotate center tube down as illustrated. (Fig 7)
2. Load bicycle into Wheel Cradles. Adjust cradles to appropriate position. Ensure tire is well supported
at both ends of Wheel Cradles. Tighten cradles to prevent movement. (Fig 8)
3. Rotate center tube to vertical position and lock with bail pin. Lower Frame Hook assembly down over
4. Apply downward pressure to bicycle and Frame Hook assembly. Tighten Frame Hook assembly and
ensure there is no movement of bicycle.
FIGURE 7
FIGURE 8
Cequent Performance Products
Plymouth, MI 48170
Technical Service: (888) 521-0510
Page 2 of 12
63134N Rev C 4-10-12
Printed in China

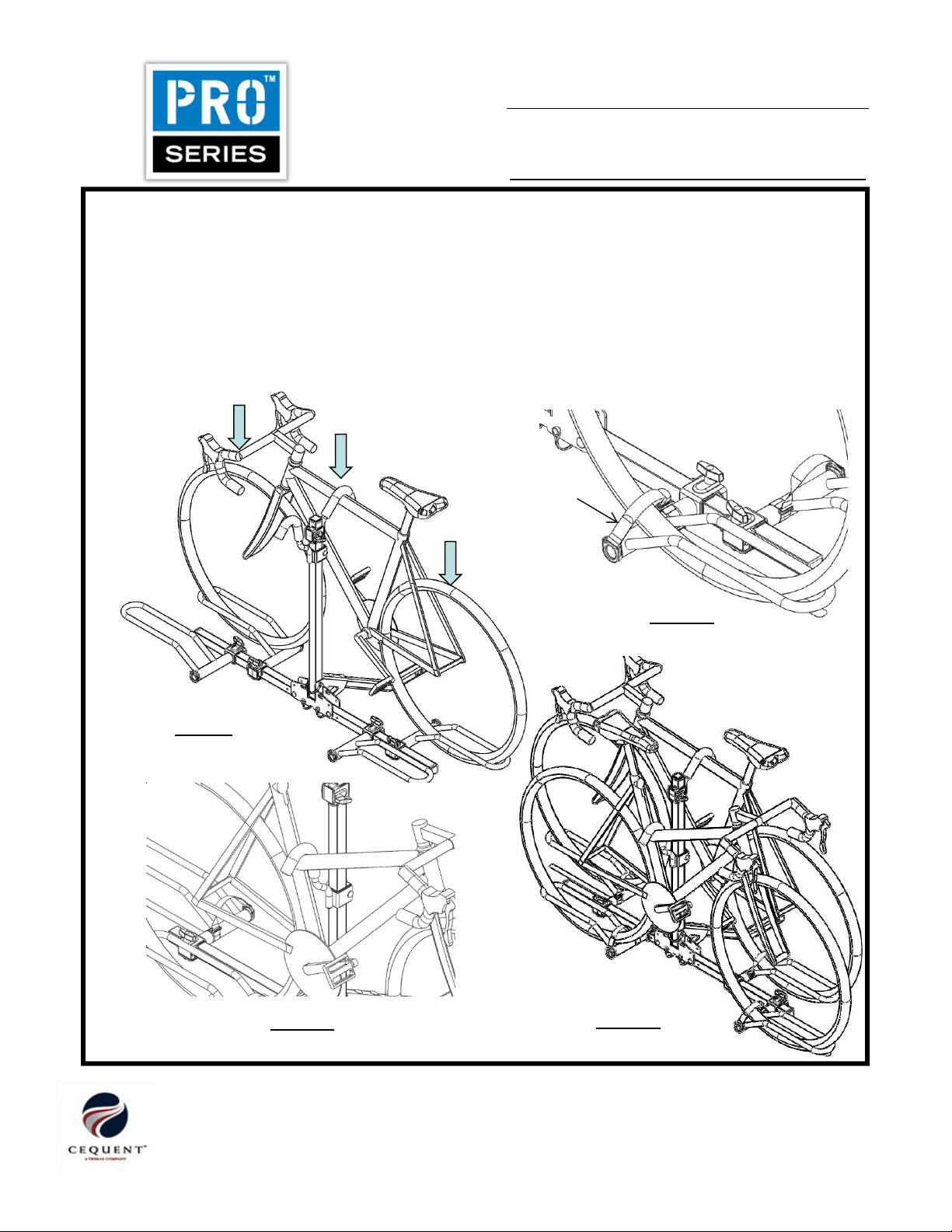

Page 3
ITEM
63134
:
DESCRIPTION
Q-Slot 2 Bike Rack
:
Bicycle Loading (continued):
5. Loop Wheel Cradle straps over wheels and secure (Fig 10)
WARNING – Failure to use wheel cradle straps may result in bike falling off rack during use.
6. Load second bicycle as describe in steps 2 thru 5. Reverse direction of second bicycle to prevent
handle bar interference. (Fig 12)
7. Bicycles with inclined frames (angled cross tube i.e. women's bicycles), position frame hook at the
intersection of the vertical tube and inclined tube to prevent slippage during use. (Fig 11)
CRADLE STRAP
FIGURE 10
FIGURE 9
FIGURE 11
Cequent Performance Products
Plymouth, MI 48170
Technical Service: (888) 521-0510
Page 3 of 12
FIGURE 12
63134N Rev C 4-10-12
Printed in China
Page 4
ITEM
•
Bikes fitted with large accessories (such as child carrying seat) will greatly increase the possibility of
63134
:
DESCRIPTION
IMPORTANT NOTES:
• This bicycle rack has been designed to carry up to two (2)bikes, as long as the maximum weight on the rack
does not exceed 40 kgs or 90 lbs.
• This rack is designed for typical use and applications (on paved or smooth gravel roads). Do not use this rack
on a vehicle that will be driven on rough roads or where the rack (and bikes) will be subjected to significant or
constant jarring and/or shock, or any vehicle with very stiff springs that will transfer the load shocks directly to
the rack and the bikes.
• Always check frame hook, wheel cradle knobs and cradle straps for tightness prior to each trip.
• Replace straps if they appear worn or frayed.
• Proper fitting and installation of this carrier to your specific vehicle is critical, and is the owner’s sole
responsibility.
• Improper use of this product may result in damage to your vehicle, your bicycles, or even other
vehicles driving behind you (as a result of colliding with or trying to avoid fallen bicycles and/or the rack).
• When leaving the bike carrier outside for extended periods of time the finish will lose its luster. It is
recommended that when not in use the rack is stored indoors.
• Take care to add padding on any area of the bikes that touches another bike or any part of the vehicle.
Damage can and will happen (to your bikes and/or to the vehicle) if care is not taken during the loading and
transporting of your bikes, and padding used where necessary.
• Bicycle tires should be kept at least 6” away from the exhaust pipes of the vehicle. The high temperature
exhaust exiting from the exhaust pipes is hot enough to melt or damage tires. Keep all bike tires totally
away from the direct exhaust flow.
Q-Slot 2 Bike Rack
:
interference with mounting to the rack on the vehicle.
• After reading this manual, should you have any additional questions regarding the compatibility, fitting and/or
use of this rack, please call your nearest ProSeries® authorized retail dealer or Cequent Technical Service.
WARNING:
• Improper mounting will void the rack warranty.
• Damage to bicycles or rack due to ground clearance problems are not covered by warranty.
• Not for off road use.
Cequent Performance Products
Plymouth, MI 48170
Technical Service: (888) 521-0510
Page 4 of 12
63134N Rev C 4-10-12
Printed in China
Page 5
ARTÍCULO
Ensamble de soporte principal
63134
:
DESCRIPCIÓN
Contenido del Kit:
Ensamble del brazo de apoyo principal 1 Adaptador del receptor 1
Ensamble de la base de rueda izquierda LH 2 Perno de carruaje 3/8-16 x 2” 2
Ensamble de la base de rueda derecha RH 2 Tuerca de bloqueo 3/8-16 2
Ensamble del gancho del marco – Largo 1 Ensamble del gancho delmarco – Corto 1
Cheville antibruit 1/2-13 1 Rondelle plate 1/2” 1
Vástago receptor 1 Gancho pasador 1
Cargador para 2 bicicletas con ranura Q
:
OUTILS REQUIS :
Clé 9/16
Clé 3/4
Instrucciones de ensamble:
1. Alinee los orificios de montaje del vástago receptor con los orificios en el ensamble de apoyo
principal. Use los pernos de carruaje de 3/8” que se suministran y las tuercas de bloqueo de nylon de
3/8” para sujetar el vástago receptor al soporte principal. (Fig 1)
2. Rote los tubos laterales hacia la posición horizontal como se ilustra. Bloquee los tubos laterales en
su posición con los pasadores de liberación en las posiciones inferiores como se ilustra. (Fig 2)
3. Deslice los ensambles de las bases de las ruedas en los tubos laterales como se ilustra. (Fig 3)
4. Deslice los ensambles del gancho del marco en el tubo central como se ilustra. (Fig 3)
Perno de carruaje de 3/8”
Ensamble de soporte principal
Tuerca de bloqueo de nylon de 3/8”
FIGURA 1
Base de la rueda izquierda LH
Gancho del ,marco - largo
Base de la rueda derecha RH
Tubo lateral
FIGURA 3
Gancho del marco - corto
Pasador de liberación
Tubo central
Base de la rueda derecha RH
FIGURA 2
Vástago receptor
Base de la rueda izquierda LH
Cequent Performance Products
47774 Anchor Court
Plymouth, MI 48170
Servicio técnico: (888) 521-0510
Page 5 of 12
63134N Rev C 4-10-12
Impreso en China

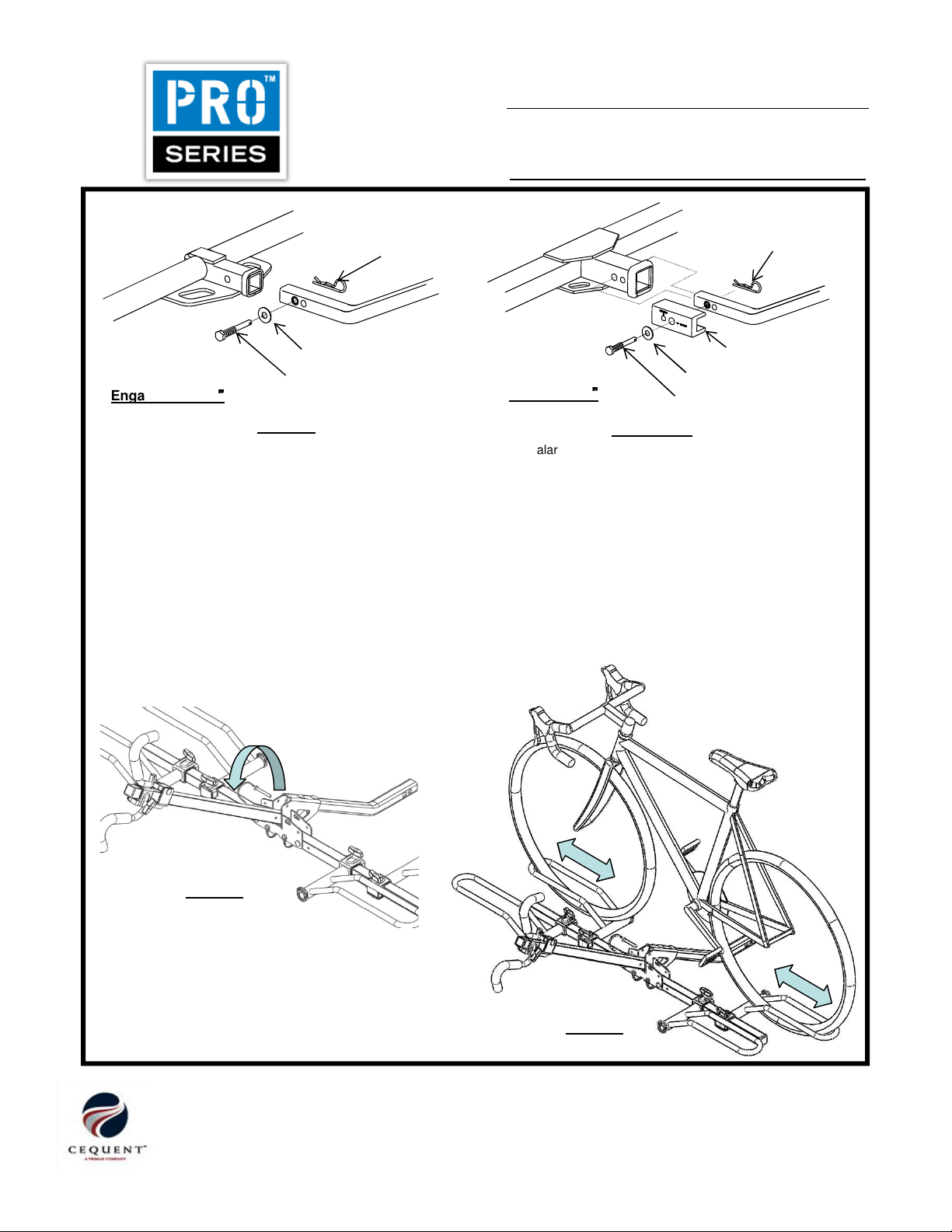

Page 6
ITEM
gancho
del
marco
sobre
el
marco
delabicicleta
como
se
ilustra
.
(Fig9)
63134
:
DESCRIPTION
Gancho
Arandela plana, 1/2"
Pasador anti-traqueteo, 1/2"
Enganche, 1-1/4
Instalar 1/2 "Anti-Rattle Pin, la arandela plana y clip para 1 -1 / 4"
””””
FIGURA 4
de enganche.
Cargador para 2 bicicletas con ranura Q
:
Gancho
Adaptador de Receptor
Arandela plana, 1/2"
Enganche, 2
Instalar 1/2 "Anti-Rattle Pin, la arandela plana, adaptador
””””
FIGURA 5 & 6
de receptor y el clip de enganche de 2".
Pasador anti-traqueteo, 1/2"
Cómo cargar las bicicletas:
1. Cargue primero la bicicleta interior. Hale el pasador de liberación y rote el tubo central hacia abajo
como se ilustra. (Fig 7)
2. Cargue la bicicleta dentro de las bases de las ruedas. Ajuste las bases a la posición apropiada.
Asegure que la llanta esté bien apoyada en ambos extremos de las bases de la rueda. Apriete las
bases para impedir el movimiento. (Fig 8)
3. Rote el tubo central a la posición vertical y bloquee con el pasador de liberación. Baje el ensamble de
4. Aplique presión hacia abajo al ensamble de la bicicleta y el marco. Apriete el ensamble del gancho
del marco y verifique que no haya movimiento de la bicicleta.
FIGURA 7
FIGURA 8
Cequent Performance Products
47774 Anchor Court
Plymouth, MI 48170
Servicio técnico: (888) 521-0510
Page 6 of 12
63134N Rev C 4-10-12
Impreso en China

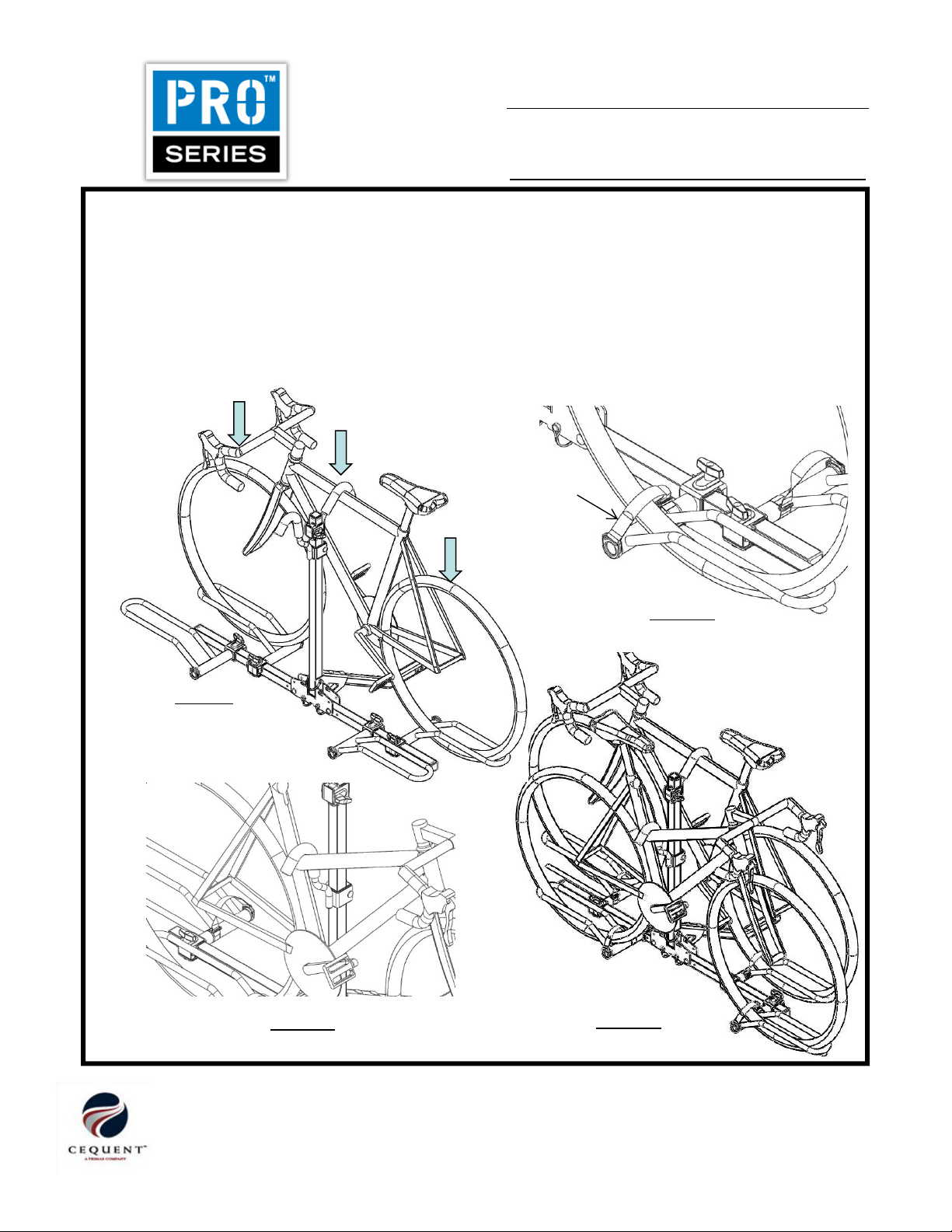

Page 7
ITEM
FIGURA 10
63134
:
DESCRIPTION
Cargador para 2 bicicletas con ranura Q
:
Cómo cargar las bicicletas (continuación):
5. Pase las correas de la base de la rueda sobre las ruedas y asegure. (Fig 10)
ADVERTENCIA - No utilice correas de la rueda cuna puede resultar en bicicleta cayendo
bastidor durante su uso.
6. Cargue la segunda bicicleta como se describe en los pasos 2 a 5. Reverse la instrucción de la
segunda bicicleta para evitar la interferencia de la barra de manija. (Fig 12)
7. Las bicicletas con marcos inclinados (travesaño en ángulo es decir, como en el caso de las bicicletas
de mujer), coloque el gancho del marco en la intersección del tubo vertical y el tubo inclinado para
evitar deslizamiento durante el uso. (Fig 11)
CORREA DE LA BASE
FIGURA 9
FIGURA 11
Cequent Performance Products
47774 Anchor Court
Plymouth, MI 48170
Servicio técnico: (888) 521-0510
Page 7 of 12
FIGURA 12
63134N Rev C 4-10-12
Impreso en China
Page 8
63134
•
Las llantas de las bicicletas se deben mantener a 6” de distancia de los tubos de escape del vehículo. El
Artículo:
Descripción:
NOTAS IMPORTANTES:
• Esta parrilla de bicicleta está diseñada para cargar hasta dos (2) bicicletas, siempre y cuando el peso
máximo de la parrilla no supere 40 kgs ó 90 lbs.
• Este cargador está diseñado para uso y aplicaciones típicos (en calles pavimentadas o con gravilla lisa). No
use este cargador en un vehículo que se vaya a manejar en calles ásperas o donde el cargador (y bicicletas)
estarán sujetas a un constante movimiento y/o golpes, o en cualquier vehículo con amortiguadores duros
que trasladarán los impactos de la carga directamente al cargador y a las bicicletas.
• Siempre revise el gancho del marco, las perillas de la base de la rueda y las correas de la base para ver si
están firmes antes de cada viaje.
• Reemplace las correas si parecen gastadas o raídas.
• El ajuste e instalación correctos de este cargador a su vehículo específico es crucial, y es la responsabilidad
del propietario.
• El uso incorrecto de este producto podría resultar en daños a su vehículo, su bicicleta o incluso otros
vehículos detrás de usted (como resultado de colisión o por intentar evitar las bicicletas y/o la parrilla al
caerse).
• Cuando se deja el cargador de bicicletas en exteriores por periodos prolongados de tiempo el acabado
perderá su brillo. Se recomienda que cuando no esté en uso, la parrilla se debe guardar en interiores.
• Tome la precaución de agregar protección a cualquier área de la bicicleta que toque otra bicicleta o
cualquier parte del vehículo.
Pueden ocurrir y ocurrirán daños (a sus bicicletas y/o al vehículo) si no hay precaución al cargar y
transportar las bicicletas, y use protección donde sea necesario.
:
Cargador para 2 bicicletas con ranura Q
:
escape de alta temperatura que sale del tubo de escape es suficientemente caliente para derretir o dañar las
llantas. Mantenga todas las llantas de las bicicletas totalmente lejos del flujo directo del escape.
• Las bicicletas con accesorios grandes (como un asiento para niño) aumentará en gran medida la posibilidad
de interferencia con el montaje a la parrilla del vehículo.
• Después de leer este manual, si usted tiene cualquier pregunta adicional respecto a la compatibilidad, ajuste
y/o uso de esta parrilla, llave a su concesionario autorizado de ProSeries® más cercano o a Servicio
Técnico de Cequent.
ADVERTENCIA:
• El montaje incorrecto invalidará la garantía de la parilla.
• El daño a las bicicletas o parilla debido a problemas de despeje del piso no está cubierto por la garantía.
• No use fuera de la carretera.
Cequent Performance Products
47774 Anchor Court
Plymouth, MI 48170
Servicio técnico: (888) 521-0510
Page 8 of 12
63134N Rev C 4-10-12
Impreso en China

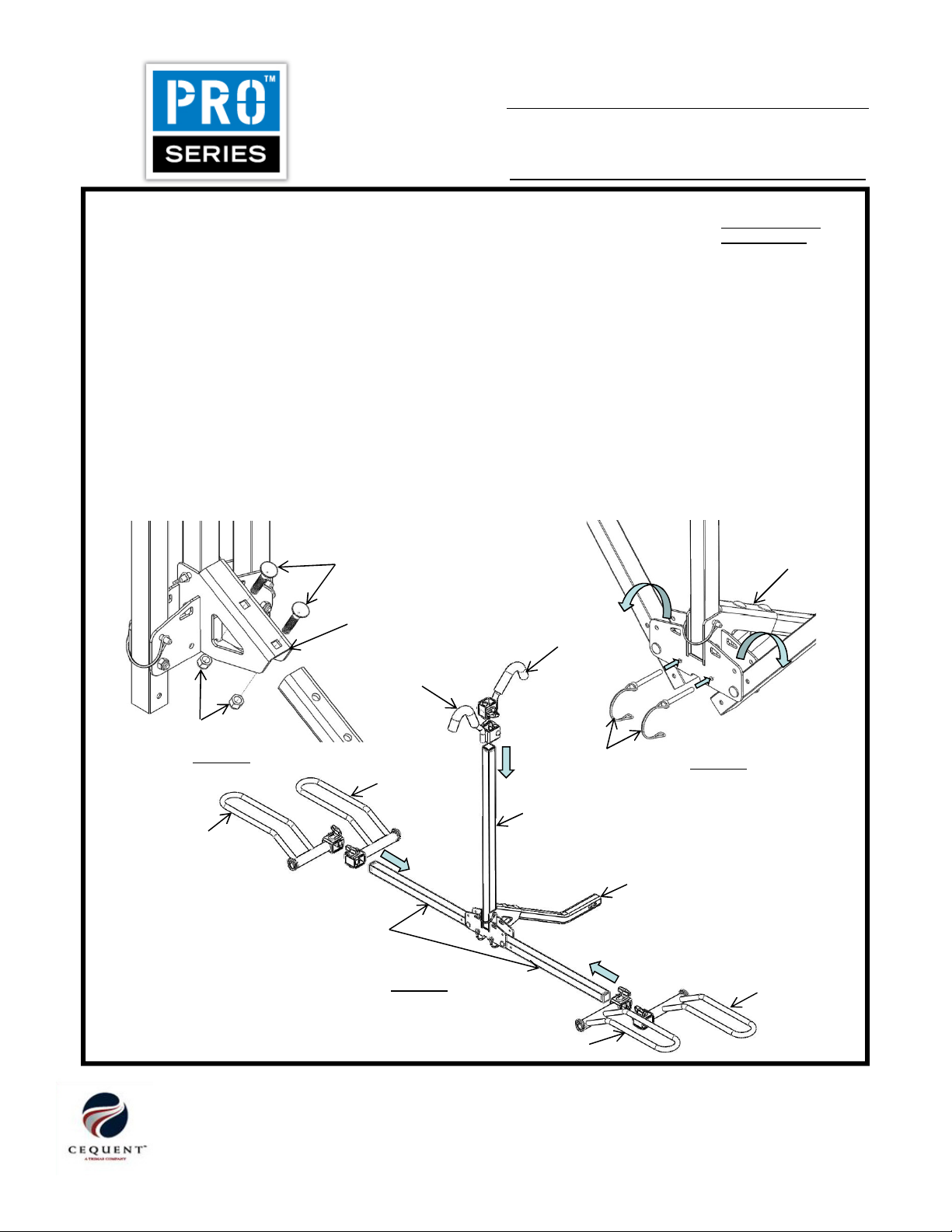

Page 9
ARTICLE
63134
:
DESCRIPTION
Porte-vélos 2 places Q-Slot
:
Contenu de l'ensemble :
Bras de support principal 1 Adaptateur de récepteur 1
Berceau de roue gauche 2 Boulon de carrosserie 3/8-16 x 2” 2
Berceau de roue droit 2 Contre-écrou 3/8-16 2
Crochet de cadre – Long 1 Pasador anti-traqueteo 1/2-13 1
HERRAMIENTAS
NECESARIAS:
Llave, 9/16
Llave, 3/4
Crochet de cadre – Court 1 Arandela plana, ½” 1
Barre d'accouplement 1 Goupille de cheville 1
Instructions de montage :
1. Aligner les trous de montage de la barre d'accouplement sur ceux du support principal. À l'aide des
boulons de carrosserie 3/8 et des contre-écrous 3/8 en nylon fournis, fixer la barre d'accouplement
au support principal. (Fig. 1)
2. Tourner les tubes latéraux jusqu'à la position horizontale, comme illustré. Verrouiller les tubes
latéraux en place à l'aide des goupilles en arceau en position basse, comme illustré. (Fig. 2)
3. Glisser les berceaux de roue sur les tubes latéraux, comme illustré. (Fig. 3)
4. Glisser les crochets de cadre sur le tube central, comme illustré. (Fig. 3)
Boulon de carrosserie 3/8”
Support principal
Contre-écrou nylon 3/8”
FIGURE 1
Berceau de roue gauche
Support principal
Crochet de cadre – Long
Berceau de roue droit
Tube latéral
FIGURE 3
Crochet de cadre – Court
Goupilles en arceau
Tube central
Berceau de roue droit
FIGURE 2
Barre d'accouplement
Berceau de roue
gauche
Cequent Performance Products
47774 Anchor Court
Plymouth, MI 48170
Assistance technique : (888) 521-0510
Page 9 de 12
63134N Rev C 4-10-12
Imprimé en Chine
Page 10
ARTICLE
Abaisser
le
crochet
de
cadre
surlecadre
de
vélo,
comme
illustré
.
(Fig.9
)
63134
:
DESCRIPTION
Agrafe
Rondelle plate 1/2”
Attelage récepteur 1 1/4 po
Cheville antibruit 1/2”
FIGURE 4
Installez 1/2 "anti-Pin Rattle, la rondelle plate et une pince pour 1 - 1/ 4"
d'attelage.
Attelage récepteur 2 po
Porte-vélos 2 places Q-Slot
:
Rondelle plate 1/2”
Cheville antibruit 1/2”
Installez 1/2 "anti-Pin Rattle, la rondelle plate,
adaptateur récepteur et Clip pour 2" accroc.
FIGURE 5 & 6
Agrafe
Aadaptateur Récepteur
Chargement des vélos :
1. Charger le vélo positionné vers l'intérieur en premier. Tirer la goupille en arceau et tourner le tube
central vers le bas, comme illustré. (Fig. 7)
2. Charger le vélo sur les berceaux de roue. Régler les berceaux à la position appropriée. S'assurer
que le pneu est bien supporté aux deux extrémités des berceaux de roue. Serrer les berceaux pour
prévenir tout mouvement. (Fig. 8)
3. Tourner le tube central à la position verticale et le verrouiller à l'aide de la goupille en arceau.
4. Appliquer une pression vers le bas sur le vélo et le crochet de cadre. Serrer le crochet de cadre et
s'assurer que le vélo est bien immobilisé.
FIGURE 7
FIGURE 8
Cequent Performance Products
47774 Anchor Court
Plymouth, MI 48170
Assistance technique : (888) 521-0510
Page 10 de 12
63134N Rev C 4-10-12
Imprimé en Chine
Page 11
ARTICLE
FIGURE 10
63134
:
DESCRIPTION
Porte-vélos 2 places Q-Slot
:
Chargement des vélos (suite) :
5. Attacher les sangles de berceau par-dessus les roues. (Fig. 10)
AVERTISSEMENT - Non utilisation de sangles berceau de roue de vélo peut entraîner de
tomber pendant l'utilisation en rack.
6. Charger le deuxième vélo selon instructions des étapes 2 à 5. Inverser l'orientation du deuxième vélo
pour prévenir l'enchevêtrement des guidons. (Fig. 12)
7. Dans le cas de vélos dont les cadres sont inclinés (p.ex. tube de traverse en angle des vélos pour
femmes), placer le crochet de cadre à l'intersection du tube vertical et du tube incliné pour prévenir le
glissement pendant le transport. (Fig. 11)
SANGLE DE BERCEAU
FIGURE 9
FIGURE 11
Cequent Performance Products
47774 Anchor Court
Plymouth, MI 48170
Assistance technique : (888) 521-0510
Page 11 de 12
FIGURE 12
63134N Rev C 4-10-12
Imprimé en Chine
Page 12
ARTICLE
véhicule. La température élevée à la sortie de ces tuyaux est suffisante pour faire fondre ou endommager les
63134
:
DESCRIPTION
NOTES IMPORTANTES :
• Ce porte-vélos a été conçu pour transporter deux (2) vélos, en autant que le poids maximum qu'il supporte
ne dépasse pas 40 kg (90 lb).
• Ce support convient à un usage et des applications normaux (route pavée ou en gravier fin). Ne pas utiliser
ce support si la conduite s’effectuera : sur une route accidentée; dans des conditions où le support et les
vélos seront soumis à des secousses ou chocs importants ou constants; dans un véhicule où les secousses
de charge seront transmises directement au support et vélos à cause de ressorts très rigides.
• Avant chaque déplacement, toujours vérifier le serrage des crochets de cadre, des boutons de serrage des
berceaux de roue et des sangles de berceau.
• Remplacer les sangles si elles semblent usées ou effilochées.
• L'installation adéquate de ce support sur le véhicule, dont la responsabilité incombe exclusivement au
propriétaire, est d’une importance capitale.
• L’usage inapproprié de ce produit risque d’endommager votre véhicule, vos vélos, voire même d’autres
véhicules derrière vous (suite à une collision avec les vélos ou le porte-vélos, ou en tentant de les éviter).
• Le fini perdra son lustre si le porte-vélos est laissé à l’extérieur pendant une période prolongée. Quand il
n’est pas utilisé, il est recommandé de ranger le porte-vélos à l’intérieur.
• Veiller à protéger toute partie des vélos qui touche à un autre vélo ou une partie quelconque du véhicule.
Des dommages risquent de survenir (aux vélos et/ou au véhicule) si l’on ne prend pas des précautions
durant le chargement et le transport des vélos, par exemple en plaçant du rembourrage de protection là où
c’est nécessaire.
• Les pneus des vélos doivent se trouver à une distance minimum de 15 cm des tuyaux d’échappement du
Porte-vélos 2 places Q-Slot
:
pneus. Tenir tous les pneus des vélos à l’écart de la trajectoire directe des gaz d'échappement.
• Les vélos munis d’accessoires volumineux (comme un fauteuil porte-bébé) augmenteront substantiellement
la possibilité de gêner leur chargement sur le porte-vélos.
• Si, après avoir lu ce manuel, des questions subsistent concernant la compatibilité, l’installation ou l'utilisation
de ce support, veuillez contacter votre revendeur autorisé ProSeries® le plus près ou le Service technique de
Cequent.
AVERTISSEMENT :
• Un montage inadéquat annulera la garantie du porte-vélos.
• Les dommages aux vélos ou au porte-vélos causés par un problème lié à la garde au sol ne sont pas
couverts par la garantie.
• Ne convient pas à une utilisation hors route.
Cequent Performance Products
47774 Anchor Court
Plymouth, MI 48170
Assistance technique : (888) 521-0510
Page 12 de 12
63134N Rev C 4-10-12
Imprimé en Chine
Loading...
