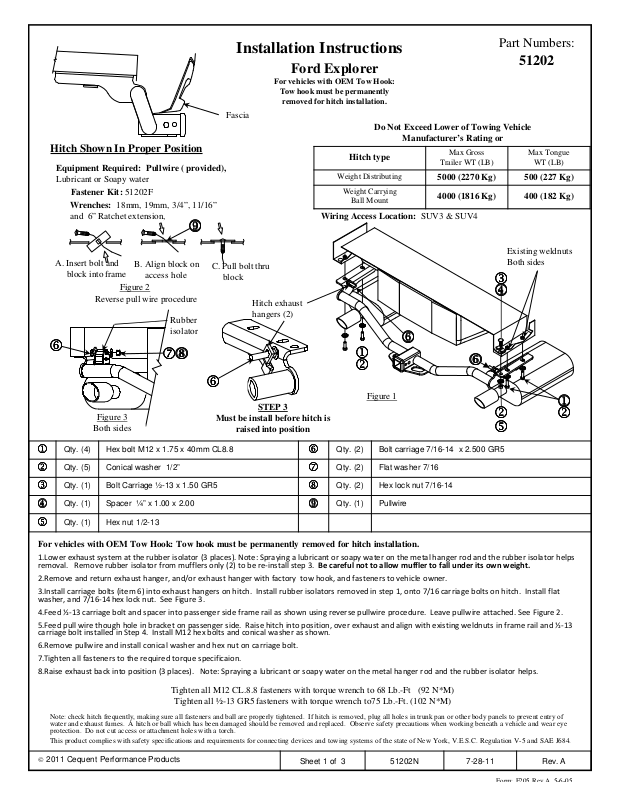

Pro Series 51202 User Manual [en, es, fr]

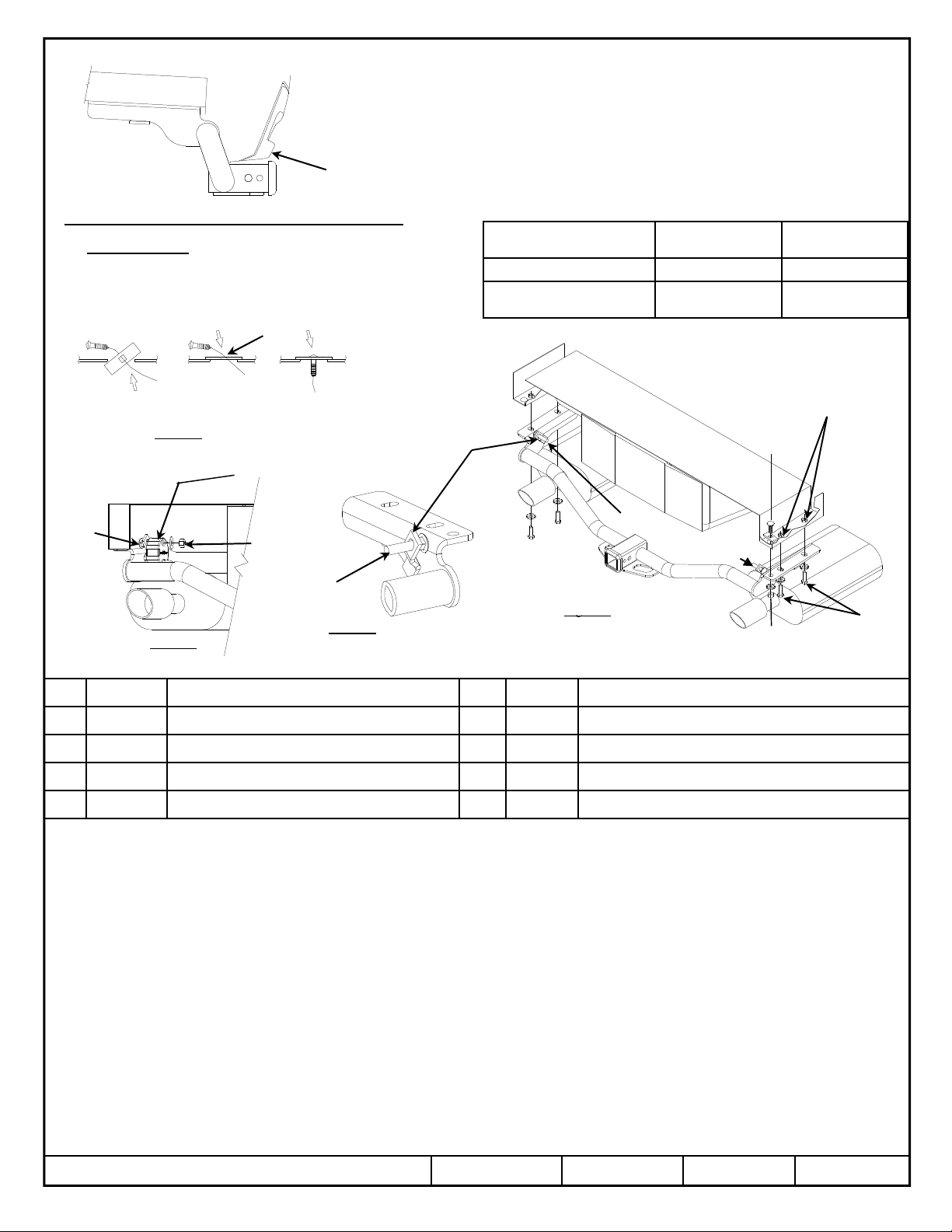

Installation Instructions
Ford Explorer
Figure 1
1111
Figure 1
Fascia
Hitch Shown In Proper Position
Equipment Required: Pullwire ( provided),
Lubricant or Soapy water
Fastener Kit: 51202F
Wrenches: 18mm, 19mm, 3/4”, 11/16”
and 6” Ratchet extension,
9999
A. Insert bolt and
block into frame
Reverse pull wire procedure
6666
B. Align block on
access hole
Figure 2
C. Pull bolt thru
block
Rubber
isolator
77778888
Part Numbers:
For vehicles with OEM Tow Hook:
Tow hook must be permanently
removed for hitch installation.
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV3 & SUV4
Max Gross
Trailer WT (LB)
5000 (2270 Kg) 500 (227 Kg)
4000 (1816 Kg) 400 (182 Kg)
Existing weldnuts
Both sides
3333
4444
Hitch exhaust
hangers (2)
6666
1111
2222
6666
51202
Max Tongue
WT (LB)
6666
Figure 3
Both sides
Qty. (4) Hex bolt M12 x 1.75 x 40mm CL8.8
1111
Qty. (5) Conical washer 1/2”
2222
Qty. (1) Bolt Carriage ½-13 x 1.50 GR5
3333
Qty. (1) Spacer ¼” x 1.00 x 2.00
4444
Qty. (1) Hex nut 1/2-13
5555
For vehicles with OEM Tow Hook: Tow hook must be permanently removed for hitch installation.
1.Lower exhaust system at the rubber isolator (3 places). Note: Spraying a lubricant or soapy water on the metal hanger rod and the rubber isolator helps
removal. Remove rubber isolator from mufflers only (2) to be re-install step 3. Be careful not to allow muffler to fall under its own weight.
2.Remove and return exhaust hanger, and/or exhaust hanger with factory tow hook, and fasteners to vehicle owner.
3.Install carriage bolts (item 6) into exhaust hangers on hitch. Install rubber isolators removed in step 1, onto 7/16 carriage bolts on hitch. Install flat
washer, and 7/16-14 hex lock nut. See Figure 3.
4.Feed ½-13 carriage bolt and spacer into passenger side frame rail as shown using reverse pullwire procedure. Leave pullwire attached. See Figure 2.
5.Feed pull wire though hole in bracket on passenger side. Raise hitch into position, over exhaust and align with existing weldnuts in frame rail and ½-13
carriage bolt installed in Step 4. Install M12 hex bolts and conical washer as shown.
6.Remove pullwire and install conical washer and hex nut on carriage bolt.
7.Tighten all fasteners to the required torque specificaion.
8.Raise exhaust back into position (3 places). Note: Spraying a lubricant or soapy water on the metal hanger rod and the rubber isolator helps.
Must be install before hitch is
STEP 3
raised into position
Qty. (2) Bolt carriage 7/16-14 x 2.500 GR5
6666
Qty. (2) Flat washer 7/16
7777
Qty. (2) Hex lock nut 7/16-14
8888
Qty. (1) Pullwire
9999
2222
5555
2222
Tighten all M12 CL.8.8 fasteners with torque wrench to 68 Lb.-Ft (92 N*M)
Tighten all ½-13 GR5 fasteners with torque wrench to75 Lb.-Ft. (102 N*M)
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent entry of
water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a vehicle and wear eye
protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and SAE J684.
