Frame rail
Hitch Shown In Proper Position

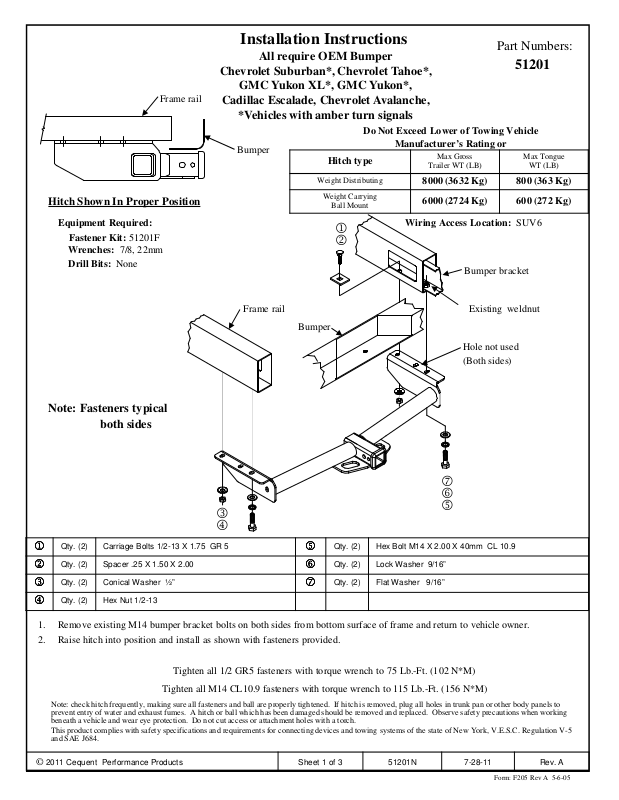

Installation Instructions
Part Numbers:
All require OEM Bumper
Chevrolet Suburban*, Chevrolet Tahoe*,
GMC Yukon XL*, GMC Yukon*,
Cadillac Escalade, Chevrolet Avalanche,
*Vehicles with amber turn signals
Do Not Exceed Lower of Towing Vehicle
Bumper
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Manufacturer’s Rating or
Max Gross
Trailer WT (LB)
8000 (3632 Kg) 800 (363 Kg)
6000 (2724 Kg) 600 (272 Kg)
51201
Max Tongue
WT (LB)
Equipment Required:
Fastener Kit: 51201F
Wrenches: 7/8, 22mm
Drill Bits: None
Note: Fasteners typical
both sides
3
4
Frame rail
Bumper
1
2
Wiring Access Location: SUV6
Bumper bracket
Existing weldnut
Hole not used
(Both sides)
7
6
5
Qty. (2) Carriage Bolts 1/2-13 X 1.75 GR 5
1111
Qty. (2) Spacer .25 X 1.50 X 2.00
2222
Qty. (2) Conical Washer ½”
3333
Qty. (2) Hex Nut 1/2-13
4444
1. Remove existing M14 bumper bracket bolts on both sides from bottom surface of frame and return to vehicle owner.
2. Raise hitch into position and install as shown with fasteners provided.
Tighten all 1/2 GR5 fasteners with torque wrench to 75 Lb.-Ft. (102 N*M)
Tighten all M14 CL10.9 fasteners with torque wrench to 115 Lb.-Ft. (156 N*M)
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.
© 2011 Cequent Performance Products
Sheet 1 of 3 51201N 7-28-11 Rev. A
Qty. (2) Hex Bolt M14 X 2.00 X 40mm CL 10.9
5555
Qty. (2) Lock Washer 9/16”
6666
Qty. (2) Flat Washer 9/16”
7777
Form: F205 Rev A 5-6-05
Longeron de châssis
Attelage montré dans la position
Équipement requis :
Visserie : 51201F
Clés : 7/8, 22mm
Mèche : Aucune
appropriée

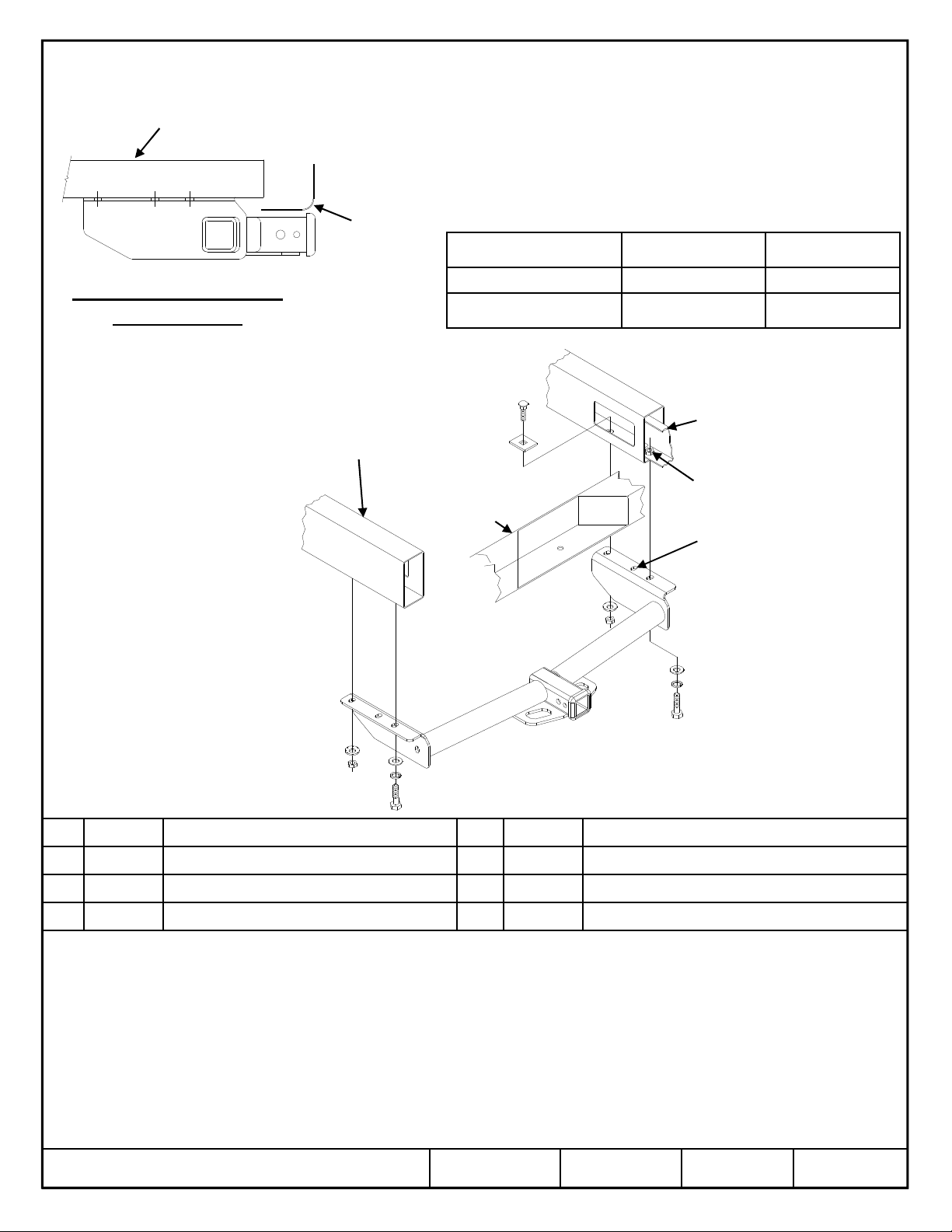

Instructions d’installation
Numéros de pièces :
Tous exige le pare-chocs oem
Chevrolet Suburban*, Chevrolet Tahoe*,
GMC Yukon XL*, GMC Yukon*,
Cadillac Escalade, Chevrolet Avalanche,
* Vehículos con direccionales ámbar
Ne pas excéder les spécifications du
Pare-chocs
Type d’attelage
Répartition de la charge
Capacité de charge
Montage sur bille
1
fabricant de véhicules de remorquage, ou
Poids brut max. de la
remorque (lb)
8000 (3632 Kg) 800 (363 Kg)
6000 (2724 Kg) 600 (272 Kg)
Point d’accès au câblage : SUV6
2
Pare-chocs
Patte de fixation
51201
Poids max. au timon
(lb)
Longeron de châssis
Remarque: Visserie similaire des
deux côtés
Qté (2) Boulon de carrosserie 1/2-13 X 1.75 GR 5
1111
Qté (2) Espaceur .25 X 1.50 X 2.00
2222
Qté (2) Rondelle conique 1/2”
3333
Qté (2) Ecru hexagonal 1/2-13
4444
3
4
Pare-chocs
Ecrou de soudure
actuel
Trou non utilisé
(Les deux côtés)
7
6
5
Qté (2) Boulon hexagonal M14 X 2.00 X 40mm CL 10.9
5555
Qté (2)
6666
Qté (2) Rondelle plate 9/16”
7777
Rondelle frein 9/16”
1. Retirer les écrous M14 existants de la patte de fixation du pare-chocs des deux côtés de la surface inférieure du châssis et
2. Soulever l'attelage jusqu'à la bonne position et installer avec la visserie fournie comme démontré.
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
© 2011 Cequent Performance Products Feuille 2 de 3 51201N 7-28-11 Rev. A
rendre au propriétaire du véhicule.
Serrer toute la visserie 1/2-13 GR5 au couple de serrage de 75 lb-pi. (102 N*M)
Serrer toute la visserie M14 CL10.9 au couple de serrage de 115 lb-pi. (156 N*M)
