Pro Series 51185 User Manual [en, es, fr]

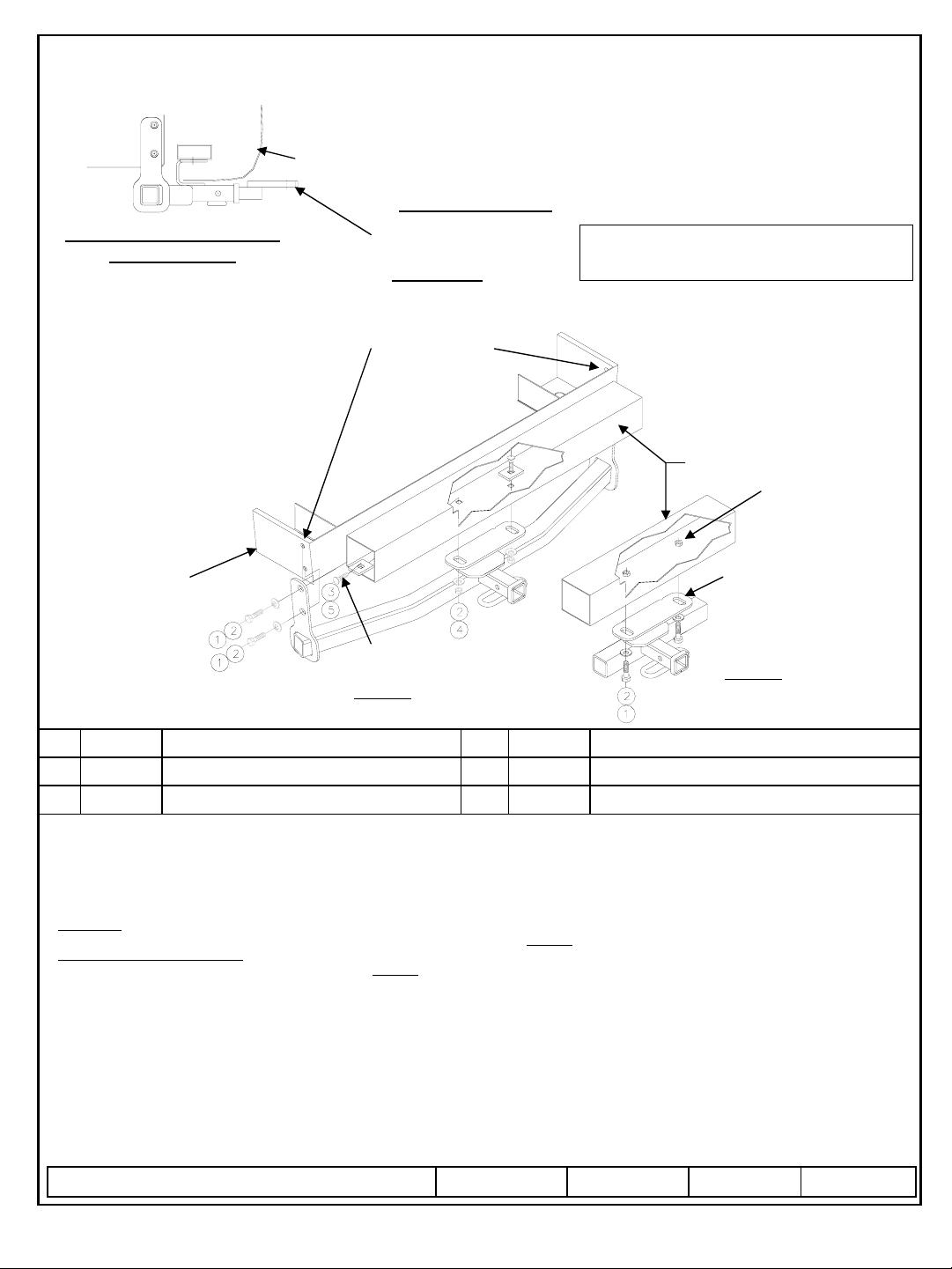

Hitch Shown In Proper Position

Equipment Required:

Fastener Kit: 51185F
Wrenches: 18mm, 19mm & 3/4

Saturn Vue: Open end 3/4 wrench,
Equinox: 6” Ratchet Extension

Drill Bits: None

Installation Instructions

Chevrolet Equinox

Pontiac Torrent

Fascia

Saturn Vue

Drawbar Kit:

36051

Drawbar must be used in the

position only.

RISE

Existing Weld Nuts

Part Numbers:

51185

Do Not Exceed Lower of Towing Vehicle

Manufacturer’s Rating or

3500 LB (1589 Kg.) Max Gross Trailer Weight

300 LB (136 Kg.) Max Tongue Weight

Wiring Access Location: Chevrolet SUV3

Pontiac SUV3
Saturn SUV1, SUV2

Fasteners typical both sides.

Bumper

Existing Weld Nuts

Frame Rail

Pull Wire
See Step 5

Figure 1.

Bumper Mounting Bracket

Figure 2.
Existing Weld Nuts

Pull Wire blocks

1

2

3

1. If present, remove the tie down brackets from vehicle frame rail. Return bolts and tie down bracket to owner.

2. Remove the fascia door on the Equinox.

3. Raise the hitch into position; lifting the bumper mounting bracket over the fascia (where needed). Secure with M12 bolts and conical washers into
the existing weld nuts.

4. Hand tighten all bolts.

5. Saturn Vue:

Attach conical washer and nut. As shown Figure 1.

Chevrolet Equinox, Pontiac Torrent install the M12 bolts and conical washer through the bumper mounting bracket into the existing

weld nuts in the bumper, as shown Figure 2.

6. Tighten all 1/2-13 GR5 fastener with torque wrench to 75 Lb.-Ft. Tighten all M12 CL8.8 fasteners with torque wrench to 68 Lb.-Ft.

7. Replace the fascia door on the Equinox.

Note: Due to different configuration of the vehicle there will be extra hardware left over.

Hex Bolt M12Qty. (6)

Conical WasherQty. (6)

Carriage Bolt 1/2-13Qty. (2)

Pull carriage bolts and small blocks thru end of the bumper and feed through the bumper mounting bracket using the pull wire.

4

5

6

Hex Nut 1/2-13Qty. (2)

Block 1-1/2 X 2Qty. (2)

Pull WireQty. (1)

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.

z 2009 Cequent Performance Products

Form: F205 Rev A 5-6-05

Rev. A8-28-0951185NSheet 1 of 3

Attelage montré dans la position

appropriée

Équipement requis :

Visserie : 51185F
Clés : 18 mm, 19 mm et 3/4

Saturn Vue : Clé 3/4 à fourche
Equinox : Rallonge de cliquet de 6 po

Mèche : Aucune

Instructions d’installation

Chevrolet Equinox

Pontiac Torrent

Carénage

Ensemble de barre
de remorquage :

La barre de remorquage doit
être utilisée dans la position

ÉLEVÉE

Saturn Vue

36051

seulement.

Écrous à souder
existants

Numéros de pièces :

51185

Ne pas excéder les spécifications du fabricant de

véhicules de remorquage, ou

3 500 lb (1598 Kg) Poids brut maximal de la remorque

300 lb (136 Kg) Poids maximal au timon

Point d’accès au câblage : Chevrolet SUV3

Pontiac SUV3
Saturn SUV1, SUV2

Visserie similaire des deux côtés.

Pare-chocs

Écrou à souder
existant

Longeron de cadre

Fil de tirage
Voir l’étape 5

Figure 1.

Support de pare-chocs

Figure 2.
Écrous à souder existants

Tirer les blocs avec un fil

1

2

3

1. S’il y a lieu, enlever les supports d’arrimage du cadre de châssis. Remettre les boulons et les supports au propriétaire du véhicule.

2. Enlever la porte du carénage sur le modèle Equinox.

3. Soulever l’attelage en position; lorsque nécessaire, soulever le support de montage du pare-chocs par-dessus le carénage. Installer les boulons et les rondelles coniques

M12 dans les écrous à souder existants.

4. Serrer tous les boulons à la main.

5. Saturn Vue:
Installer une rondelle conique et un écrou. Voir la figure 1.

Chevrolet Equinox, Pontiac Torrent : Installer les boulons et rondelles coniques M12 à travers le support de pare-chocs, puis dans les écrous à souder existants du pare-

chocs, comme illustré à la figure 2

6. Serrer toute la visserie 1/2-13 GR5 en appliquant un couple de serrage de 75 lb-pi (102 N*M). Serrer toute la visserie de M12 CL8.8 en appliquant un couple de serrage

de 68 lb-pi (92 N*M).

7. Replacer la porte du carénage sur le modèle Equinox.

Remarque : Étant donné les différences d’un véhicule à l’autre, des éléments de visserie peuvent rester à la fin.

Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.

Boulon hexagonal M12Qté (6)

Rondelle coniqueQté (6)

Boulon de carrosserie 1/2-13Qté (2)

À l’aide d’un fil de tirage, faire passer les boulons de carrosserie et les petits blocs à travers le bout du pare-chocs, puis à travers le support du pare-chocs.

.

4

5

6

Écrou hexagonal 1/2-13Qté (2)

Bloc 1-1/2 X 2 Qté (2)

Fil de tirageQté (1)

z 2009 Cequent Performance Products

Rev. A8-28-0951185NFeuille 2 de 3

Form: F205 Rev A 5-6-05
