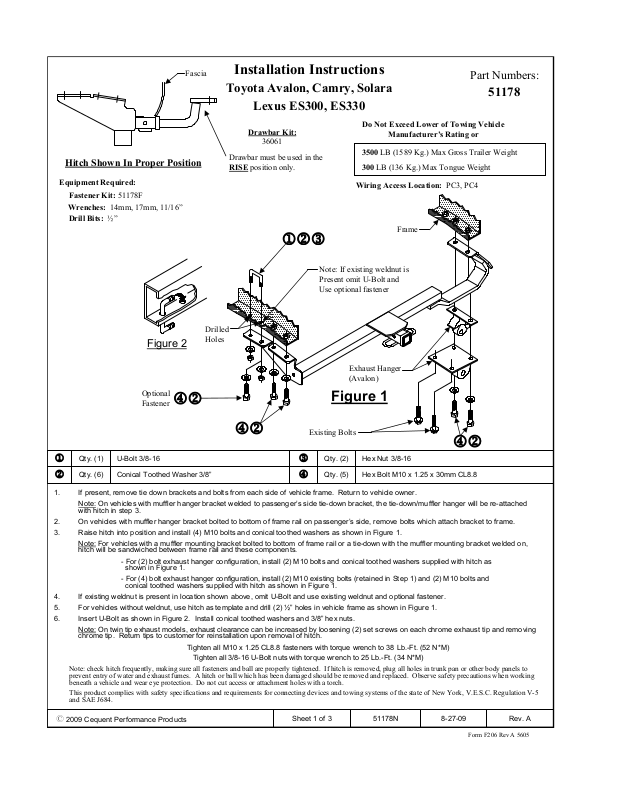

Pro Series 51178 User Manual [en, es, fr]

Fascia
Installation Instructions
Toyota Avalon, Camry, Solara
Lexus ES300, ES330
Part Numbers:
51178
Hitch Shown In Proper Position
Equipment Required:
Fastener Kit: 51178F Wrenches: 14mm, 17mm, 11/16” Drill Bits: ½”
Figure 2
Optional Fastener
42
Drawbar Kit:
36061
Drawbar must be used in the
RISE
position only.
Drilled Holes
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
3500 LB (1589 Kg.) Max Gross Trailer Weight
300 LB (136 Kg.) Max Tongue Weight
Wiring Access Location: PC3, PC4
Frame
123
Note: If existing weldnut is Present omit U-Bolt and Use optional fastener
Exhaust Hanger (Avalon)

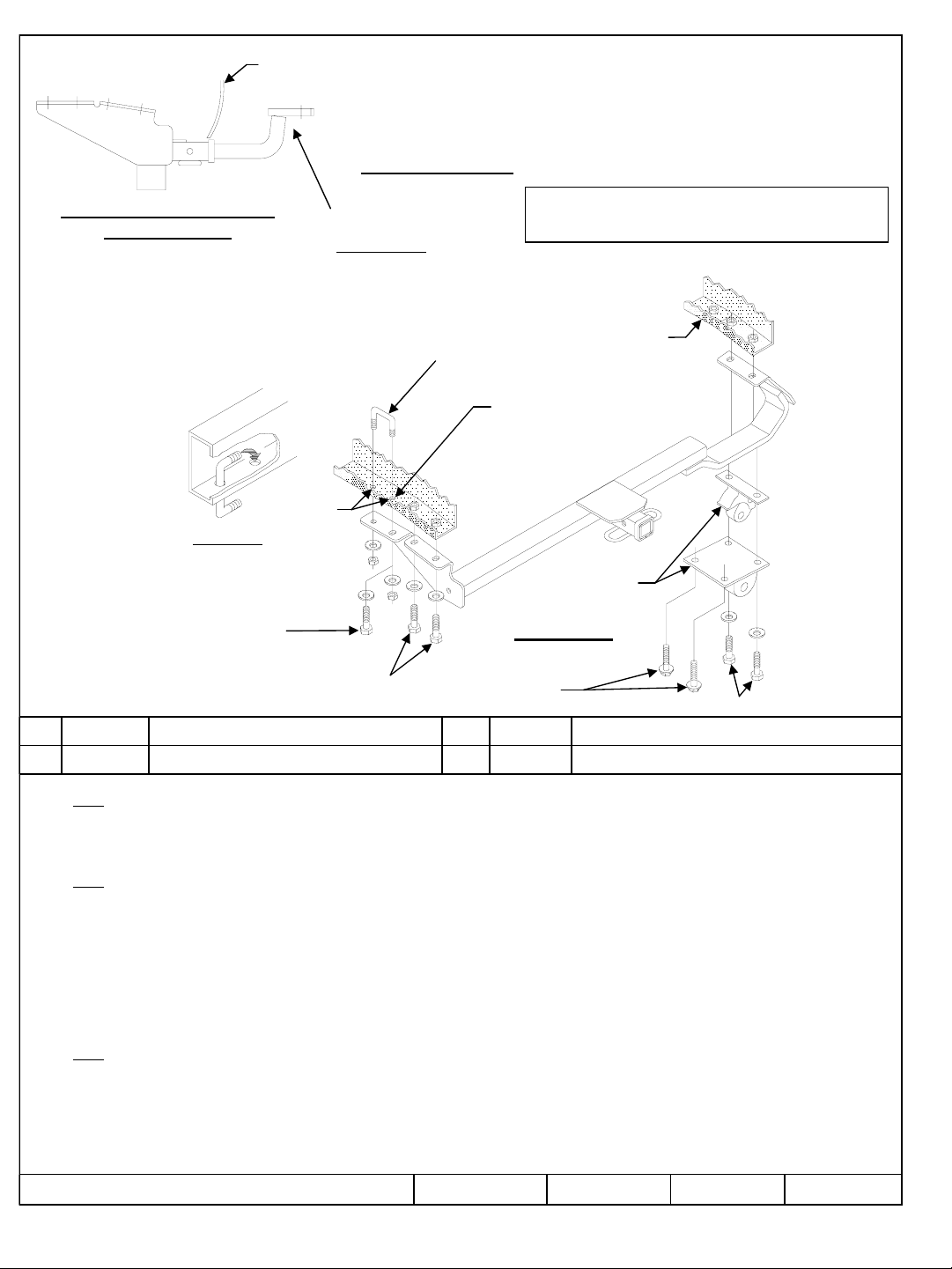

Figure 1
42
Existing Bolts
42
1
2
1. If present, remove tie down brackets and bolts from each side of vehicle frame. Return to vehicle owner.
Note: with hitch in step 3.
2. On vehicles with muffler hanger bracket bolted to bottom of frame rail on passenger’s side, remove bolts which attach bracket to frame.
3. Raise hitch into position and install (4) M10 bolts and conical toothed washers as shown in Figure 1.
Note: hitch will be sandwiched between frame rail and these components.
4. If existing weldnut is present in location shown above, omit U-Bolt and use existing weldnut and optional fastener.
5. For vehicles without weldnut, use hitch as template and drill (2) ½” holes in vehicle frame as shown in Figure 1.
6. Insert U-Bolt as shown in Figure 2. Install conical toothed washers and 3/8” hex nuts.
Note: chrome tip. Return tips to customer for reinstallation upon removal of hitch.
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and SAE J684.
U-Bolt 3/8-16Qty. (1)
Conical Toothed Washer 3/8”Qty. (6)
On vehicles with muffler hanger bracket welded to passenger’s side tie-down bracket, the tie-down/muffler hanger will be re-attached
For vehicles with a muffler mounting bracket bolted to bottom of frame rail or a tie-down with the muffler mounting bracket welded on,
- For (2) bolt exhaust hanger configuration, install (2) M10 bolts and conical toothed washers supplied with hitch as shown in Figure 1.
- For (4) bolt exhaust hanger configuration, install (2) M10 existing bolts (retained in Step 1) and (2) M10 bolts and conical toothed washers supplied with hitch as shown in Figure 1.
On twin tip exhaust models, exhaust clearance can be increased by loosening (2) set screws on each chrome exhaust tip and removing
Tighten all M10 x 1.25 CL8.8 fasteners with torque wrench to 38 Lb.-Ft. (52 N*M)
Tighten all 3/8-16 U-Bolt nuts with torque wrench to 25 Lb.-Ft. (34 N*M)
3
4
z 2009 Cequent Performance Products
Hex Nut 3/8-16Qty. (2)
Hex Bolt M10 x 1.25 x 30mm CL8.8Qty. (5)
Form F206 Rev A 5605
Rev. A8-27-0951178NSheet 1 of 3
Carénage
Instructions d’installation
Toyota Avalon, Camry, Solara
Lexus ES300, ES330
Numéro de pièce :
51178
Attelage montré dans la position
appropriée
Équipement requis :
Visserie : 51178F Clés : 14 mm, 17 mm, 11/16” Mèches : ½”
Figure 2
Fixation alternative
42
Trous percés
Ensemble barre
de remorquage :
La barre de remorquage doit être utilisée dans la position
ÉLEVÉE
36061
seulement.
123
Ne pas excéder les spécifications de poids du fabricant
du véhicule de remorquage, ni :
3 500 LB (1 589 kg) Poids brut max. de la remorque
300 LB (136 kg) Poids max. au timon
Points d’accès au câblage : PC3, PC4
Cadre
Remarque : Si un écrou à souder existant est présent, omettre le boulon en U et utiliser la fixation alternative.
Support d’échappement (Avalon)
Figure 1
42
Boulons existants
42
Qté (1) Boulon en "U" 3/8-16
1
Qté (6) Rondelle conique dentée3/8
2
1. Sil y a lieu, enlever les supports darrimage et les boulons de chaque de chaque côté du cadre du véhicule. Remettre ces pièces au propriétaire du véhicule. Remarque : silencieux sera réinstallé avec lattelage à l’étape 3.
2. Sur les modèles dotés d'une ferrure de support de silencieux boulonnée au bas du longeron côté passager, ôter les boulons qui fixent la ferrure au cadre.
3. Soulever lattelage en position et installer quatre (4) boulons M10 et leurs rondelles coniques dentées, comme illustréàla Figure 1. Remarque : support de silencieux, l'attelage sera intercalé entre le longeron et ces composants.
- Pour la configuration de support d'échappement à deux (2) boulons, poser deux (2) boulons M10 et leurs rondelles coniques dentées fournis avec l'attelage, comme illustréàla Figure 1.
- Pour la configuration de support d'échappement à quatre (4) boulons, poser deux (2) boulons M10 existants (conservés à l'étape 1) et deux (2) boulons M10 et leurs rondelles coniques dentées fournis avec l'attelage, comme illustréàla Figure 1.
4. Si un écrou à souder existant est présent dans la position illustrée ci-dessus, omettre le boulon en U et utiliser l'écrou à souder existant et la fixation alternative.
5. Pour les modèles dépourvus d’écrou à souder, utiliser lattelage comme gabarit et percer deux (2) trous de ½ po dans le cadre du véhicule, comme illustréàla Figure 1.
6. Insérer le boulon en "U" comme illustréàla Figure 2. Poser les rondelles coniques dentées et les écrous hexagonaux 3/8 po. Remarque : Sur les modèles à extrémité d'échappement double, le dégagement de l'échappement peut être augmenté en desserrant deux (2) vis de pression sur chaque bout d'échappement chromé, puis en enlevant ces derniers. Remettre les bouts chromés pour réinstallation au cas où lattelage serait enlevé.
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.
z 2009 Cequent Performance Products
Sur les modèles dotésd’une ferrure de support de silencieux soudée au support d’arrimage côté passager, le support d'arrimage/de
Dans le cas des modèles dotés d'un support de silencieux boulonné au bas du longeron ou d'un support d'arrimage auquel est soudé le
Serrer toute la visserie M10 x 1.25 CL8.8 au couple de 38 lb-pi (52 N*M).
Serrer tous les écrous de boulon en "U" 3/8-16 GR5 au couple de 25 lb-pi (34 N*M).
Feuille 2 de 3 51 178N 8-27-09 Rev. A
Qté (2) Écrou hexagonal 3/8-16
3
Qté (5) Boulon hexagonal M10 x 1.25 x 30mm CL8.8
4
Form F206 Rev A 5605
