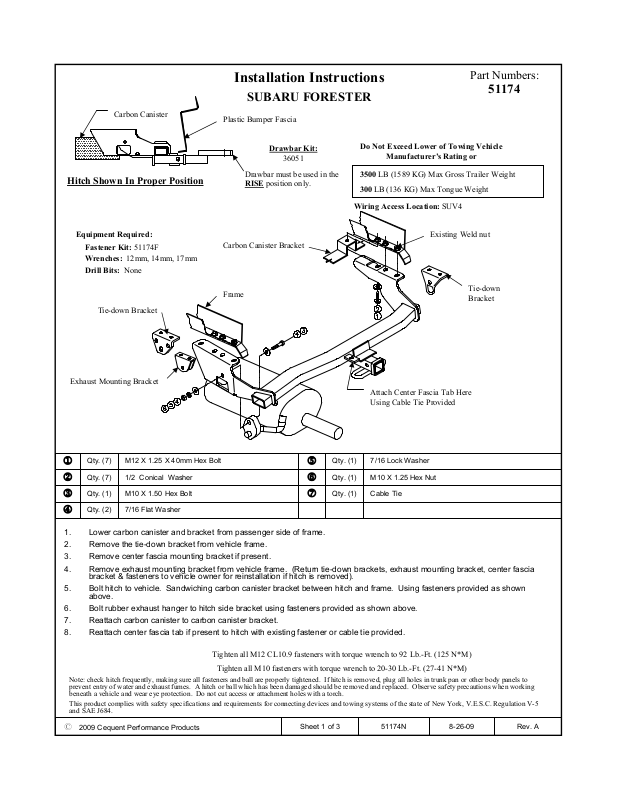

Page 1
Carbon Canister
Installation Instructions
SUBARU FORESTER
Plastic Bumper Fascia
Part Numbers:
51174

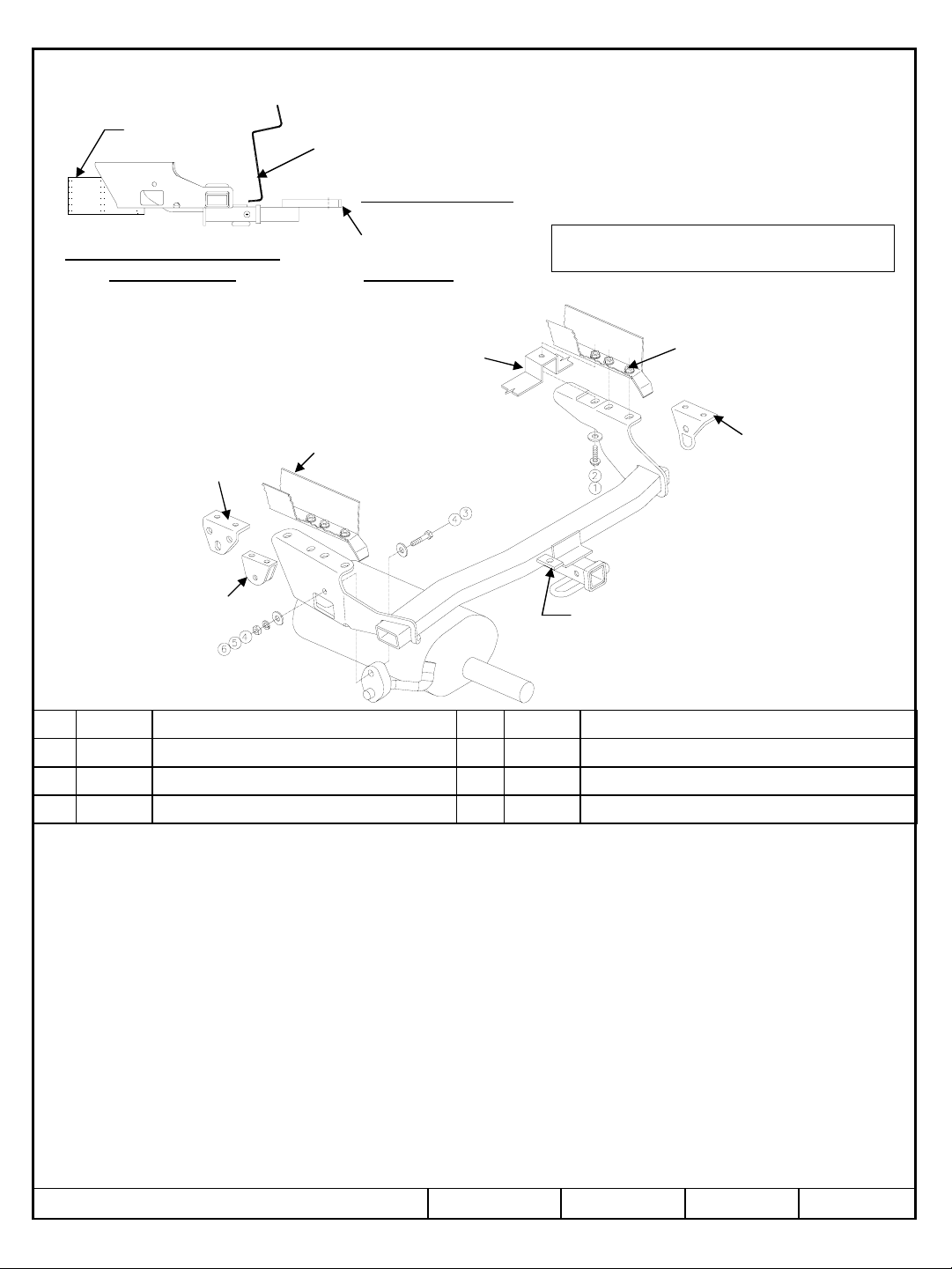

Hitch Shown In Proper Position
Equipment Required:
Fastener Kit: 51174F
Wrenches: 12mm, 14mm, 17mm
Drill Bits: None
Tie-down Bracket
Exhaust Mounting Bracket
Drawbar Kit:
36051
Drawbar must be used in the
RISE
position only.
Carbon Canister Bracket
Frame
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
3500 LB (1589 KG) Max Gross Trailer Weight
300 LB (136 KG) Max Tongue Weight
Wiring Access Location: SUV4
Existing Weld nut
Tie-down
Bracket
Attach Center Fascia Tab Here
Using Cable Tie Provided
1
2
3
4
1. Lower carbon canister and bracket from passenger side of frame.
2. Remove the tie-down bracket from vehicle frame.
3. Remove center fascia mounting bracket if present.
4. Remove exhaust mounting bracket from vehicle frame. (Return tie-down brackets, exhaust mounting bracket, center fascia
bracket & fasteners to vehicle owner for reinstallation if hitch is removed).
5. Bolt hitch to vehicle. Sandwiching carbon canister bracket between hitch and frame. Using fasteners provided as shown
above.
6. Bolt rubber exhaust hanger to hitch side bracket using fasteners provided as shown above.
7. Reattach carbon canister to carbon canister bracket.
8. Reattach center fascia tab if present to hitch with existing fastener or cable tie provided.
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.
M12 X 1.25 X 40mm Hex Bolt Qty. (7)
1/2 Conical Washer Qty. (7)
M10 X 1.50 Hex Bolt Qty. (1)
7/16 Flat Washer Qty. (2)
Tighten all M12 CL10.9 fasteners with torque wrench to 92 Lb.-Ft. (125 N*M)
Tighten all M10 fasteners with torque wrench to 20-30 Lb.-Ft. (27-41 N*M)
5
6
7
z 2009 Cequent Performance Products
7/16 Lock Washer Qty. (1)
M10 X 1.25 Hex Nut Qty. (1)
Cable TieQty. (1)
Rev. A8-26-0951174NSheet 1 of 3
Page 2
Absorbeur de vapeurs
d’essence
Instructions d’installation
SUBARU FORESTER
Carénage en plastique du pare-chocs
Numéros de pièces:
51174
Attelage montré dans la position
appropriée
Équipement requis:
Visserie: 51174F
Clés: 12mm, 14mm, 17mm
Mèches: Aucune
Support d’arrimage
Support de montage du
tuyau d’échappement
Ensemble de
barre de remorquage:
36051
La barre de remorquage doit être
utilisée dans la position ÉLEVÉE
seulement.
Support de l’absorbeur de
vapeurs d’essence
Châssis
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ou
3 500 lb (1589 kg) Poids brut maximal de la remorque
300 lb (136 kg) Poids maximal au timon
Point d’accès au câblage: SUV4
Écrou à souder existant
Support d’arrimage
Fixer la patte centrale du carénage ici
à l’aide de l’attache de câble fournie
1
2
3
4
1. Abaisser l'absorbeur de vapeurs d’essence et le support du côté conducteur du châssis.
2. Enlever le support d’arrimage du châssis.
3. S’il est présent, enlever le support de montage central du carénage.
4. Enlever le support de montage du tuyau d’échappement du châssis. (Retourner au propriétaire du véhicule les supports d’arrimage, le support de montage du tuyau
d’échappement, le support central du carénage et la visserie en vue d’une réinstallation au cas où l’attelage serait enlevé ultérieurement).
5. Boulonner l’attelage sur le véhicule. Intercaler le support de l'absorbeur de vapeurs d’essence entre l’attelage et le châssis. Attacher la visserie fournie comme
illustré ci-dessus.
6. Boulonner le crochet de suspension caoutchouté du tuyau d’échappement sur le support latéral de l’attelage à l’aide de la visserie fournie, comme illustré ci-dessus.
7. Fixer à nouveau l’absorbeur de vapeurs d’essence sur son support.
8. Si elle est présente, rattacher la patte centrale du carénage sur l’attelage à l’aide de la visserie existante ou de l’attache de câble fournie.
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
Boulon hexagonal M12 x 1.25 x 40 mmQté (7)
Rondelle conique ½Qté (7)
Boulon hexagonal M10 x 1.50Qté (1)
Rondelle plate 7/16Qté (2)
Serrer toute la visserie M12 CL10.9 en appliquant un couple de serrage de 92 lb-pi. (125 N*M)
Serrer toute la visserie M10 en appliquant un couple de serrage de 20-30 lb-pi. (27-41 N*M)
5
6
7
z 2009 Cequent Performance Products
Rondelle frein 7/16Qté (1)
Écrou hexagonal M10 x 1.25Qté (1)
Attache de câbleQté (1)
Rev. A8-26-0951174NFeuille 2 de 3
Page 3
Cartucho de carbono
Instrucciones de instalación
SUBARU FORESTER
Placa protectora plástica del
parachoques
Números de partes:
51174
El enganche se muestra en la
posición correcta
Equipo necesario:
Kit de tornillos sujetadores: 51174F
Llaves inglesas: 12mm, 14mm, 17mm
Brocas de taladro: Ninguna
Soporte de amarre
Soporte de montaje del
escape
Kit de barra de tracción:
La barra de tracción se debe
usar únicamente en la posición
LEVANTADA
.
Soporte del cartucho de carbono
Bastidor
36051
.
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
3500 LB (1589 KG) Peso máximo bruto del remolque
300 LB (136 KG) Peso máximo en la horquilla
Ubicación de acceso a los cables: SUV4
Tuerca de soldar
existente
Soporte de
amarre
Una la lengüeta de la placa
protectora central en este lugar
usando el amarre de cables provisto
1
2
3
4
1. Baje el cartucho de carbono y el soporte del bastidor del costado del pasajero.
2. Retire el soporte de amarre del bastidor del vehículo.
3. Retire el soporte de montaje de la placa protectora central si está presente.
4. Retire el soporte de montaje del escape del bastidor del vehículo. (Entregue los soportes de amarre, el soporte de montaje del
escape, el soporte y los tornillos sujetadores de la placa protectora central al propietario del vehículo para volver a instalar si el
enganche se retira).
5. Una el enganche al vehículo, dejando el soporte del cartucho de carbono entre el enganche y el bastidor. Use los tornillos
sujetadores que se suministran como se muestra en la ilustración.
6. Una el gancho del escape de caucho al soporte lateral del enganche con los tornillos sujetadores que se suministran como se
muestra en la ilustración.
7. Vuelva a unir el cartucho de carbono al soporte del cartucho de carbono.
8. Vuelva a unir la lengüeta de la placa protectora central, si está presente, al enganche con el tornillo sujetador o el amarre de
cables que se suministra.
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el enganche, tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se
haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o de accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C. Regulación V-5
y SAE J684.
Perno hexagonal M12 X 1.25 X 40mm Cant. (7)
Arandela cónica 1/2 Cant.(7)
Perno hexagonal M10 X 1.50 Cant. (1)
Arandela plana 7/16 Cant.(2)
Apriete todos los tornillos sujetadores M12 CL10.9 con una llave de torsión a 92 Lb.-pies. (125 N*M)
Apriete todos los tornillos sujetadores M10 con una llave de torsión a 20-30 Lb.-pies. (27-41 N*M)
5
6
7
z 2009 Cequent Performance Products
Arandela de bloqueo 7/16 Cant. (1)
Tuerca hexagonal M10 X 1.25 Cant.(1)
Amarre de cablesCant. (1)
Rev. A8-26-0951174NHoja 3 de 3
