Page 1
Hitch Shown In Proper Position
Manufacturer s Rating or
Fastener Kit:
51158F
Vehicle frame
2

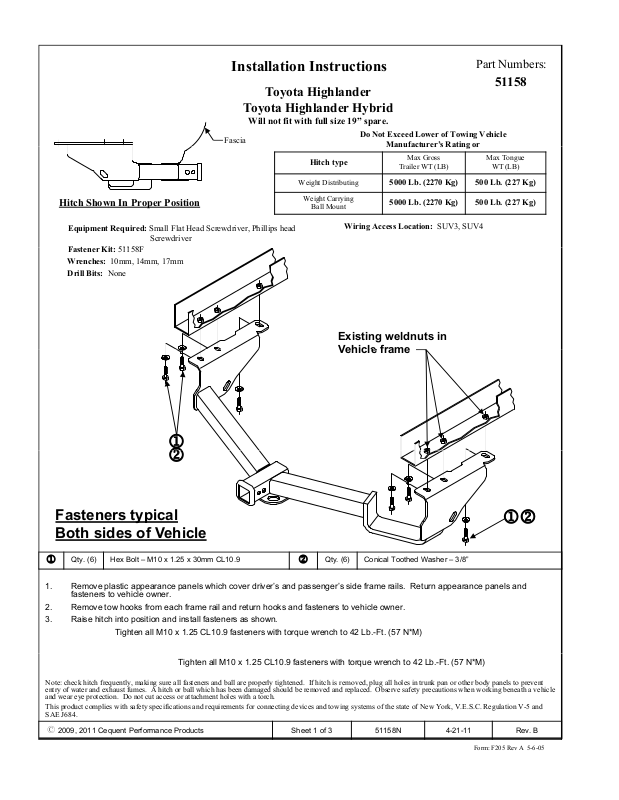

Installation Instructions
Toyota Highlander
Toyota Highlander Hybrid
Will not fit with full size 19” spare.
Fascia
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Do Not Exceed Lower of Towing Vehicle
Max Gross
Trailer WT (LB)
5000 Lb. (2270 Kg) 500 Lb. (227 Kg)
5000 Lb. (2270 Kg) 500 Lb. (227 Kg)
Part Numbers:
51158
’
Max Tongue
WT (LB)
Equipment Required: Small Flat Head Screwdriver, Phillips head
Screwdriver
Wrenches: 10mm, 14mm, 17mm
Drill Bits: None
1
Fasteners typical
Both sides of Vehicle
Wiring Access Location: SUV3, SUV4
Existing weldnuts in
12
Qty. (6) Hex Bolt – M10 x 1.25 x 30mm CL10.9
1
1. Remove plastic appearance panels which cover driver’s and passenger’s side frame rails. Return appearance panels and
fasteners to vehicle owner.
2. Remove tow hooks from each frame rail and return hooks and fasteners to vehicle owner.

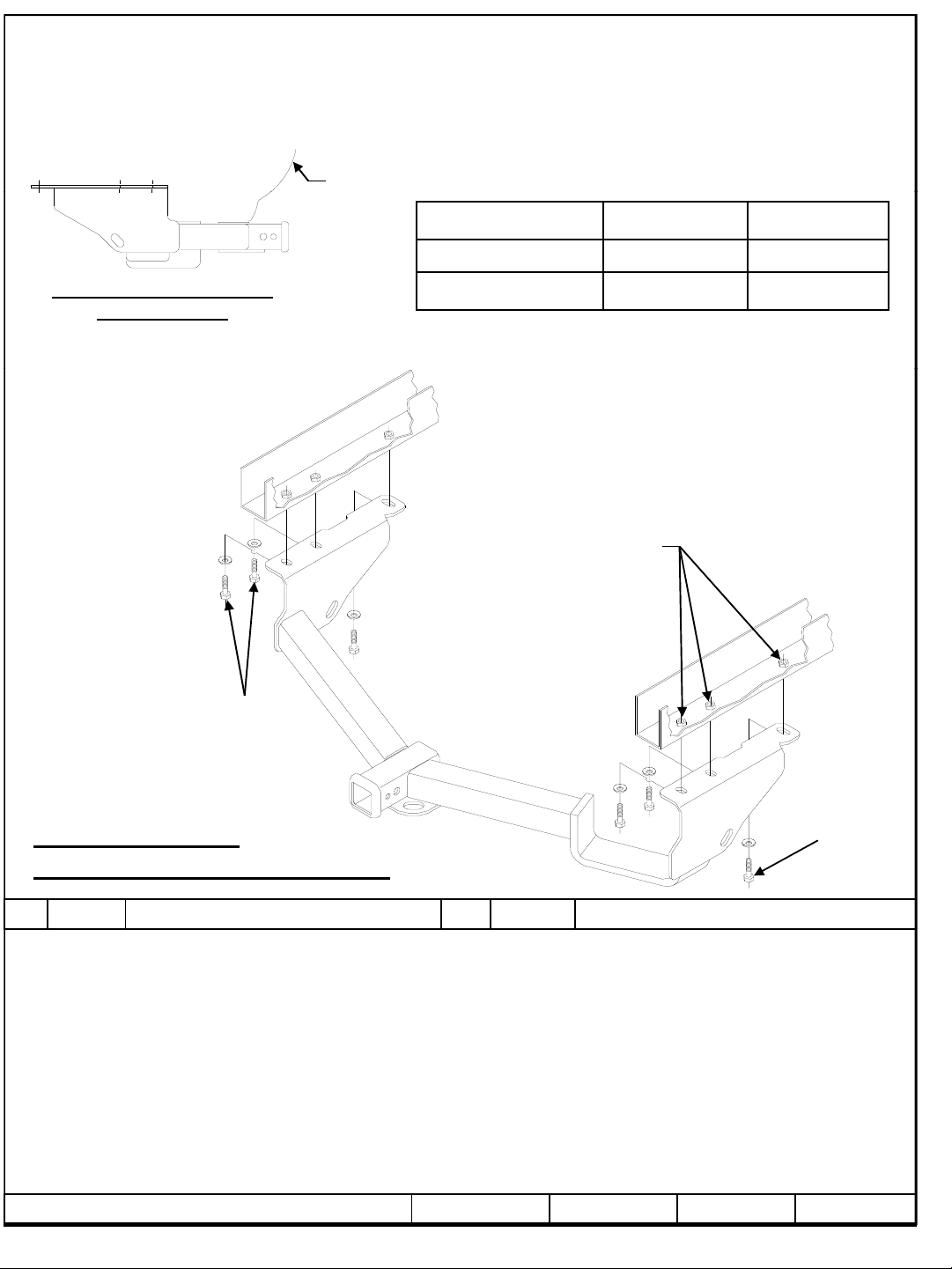

3. Raise hitch into position and install fasteners as shown.
Tighten all M10 x 1.25 CL10.9 fasteners with torque wrench to 42 Lb.-Ft. (57 N*M)
Tighten all M10 x 1.25 CL10.9 fasteners with torque wrench to 42 Lb.-Ft. (57 N*M)
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent
entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a vehicle
and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and
SAE J684.
z 2009, 2011 Cequent Performance Products
Sheet 1 of 3 51158N 4-21-11 Rev. B
Qty. (6) Conical Toothed Washer – 3/8”
2
Form: F205 Rev A 5-6-05
Page 2
Attelage montré dans la position
véhicules de remorquage, ni :
Visserie :
51158F
2
appropriée
Équipement requis : Petit tournevis à tête plate,
tournevis à tête cruciforme
Clés : 10 mm, 14 mm, 17 mm
Mèches : Aucune
Instructions d’installation
Toyota Highlander
Toyota Highlander Hybride
Non compatible avec le pneu 19" de secours classique.
Carénage
Type d’attelage
Répartition de la charge
Capacité de charge
Montage sur boule
Ne pas excéder les spécifications du fabricant de
Poids brut max. de la
remorque (lb)
5 000 lb (2 270 kg) 500 lb (227 kg)
5 000 lb (2 270 kg) 500 lb (227 kg)
Points d’accès au câblage : SUV3, SUV4
Écrous à souder existants
sur le cadre du véhicule
Numéros de pièces :
51158
Poids max. au timon
(lb)
1
Visserie similaire des
deux côtés du véhicule
Qté (6) Boulon hexagonal – M10 x 1.25 x 30mm CL10.9
1
1. Enlever les panneaux décoratifs en plastique qui recouvrent les longerons côtés conducteur et passager. Remettre le panneau
décoratif et les attaches au propriétaire du véhicule.
2. Enlever les crochets de remorquage de chaque longeron et les remettre au propriétaire avec leur attaches.
3. Soulever l’attelage en position et installer la visserie comme illustré.
Serrer toute la visserie de M10 x 1.25 CL10.9 au couple de 42 lb-pi (57 N*M).
Serrer toute la visserie M10 x 1.25 CL10.9 au couple de 42 lb-pi (57 N*M).
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher
tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés
doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne
jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de
New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.
z 2009, 2011 Cequent Performance Products
Feuille 2 de 3 51158N 4-21-11 Rev. B
Qté (6) Rondelle conique dentée – 3/8”
2
12
Form: F205 Rev A 5-6-05
Page 3
Instrucciones de instalación
del fabricante del vehículo de remolque o
Kit de tornillos
:
51158F
2
Híbrido Toyota Highlander
No se ajusta a llanta de 19" repuesto de tamaño completo
Placa protectora
El enganche se muestra en la
posición correcta
Equipo necesario: Destornillador pequeño de cabeza plana ,
destornillador de estrella (Phillips)
Llaves: 10mm, 14mm, 17mm
Brocas de taladro: Ninguna
Toyota Highlander
No supere el valor inferior entre la calificación
Tipo de enganche
Distribuidor de peso
Carga de peso
Montaje de bola
Ubicación del acceso al cableado: SUV3, SUV4
Tuercas de soldar existentes en
el bastidor del vehículo
Peso máximo bruto
del remolque (LB)
5000 Lb. (2270 Kg) 500 Lb. (227 Kg)
5000 Lb. (2270 Kg) 500 Lb. (227 Kg)
Números de partes:
51158
Peso máximo de la
horquilla (LB)
1
Tornillos iguales
en ambos lados del vehículo
Cant. (6) Perno hexagonal - M10 x 1.25 x 30mm CL10.9
1
1. Retire los paneles de apariencia plástica que cubren los largueros del bastidor del lado del conductor y del pasajero. Devuelva
el panels de apariencia y los tornillos al propietario del vehículo.
2. Retire los ganchos de remolque de cada larguero del bastidor y devuelva los ganchos y sujetadores al propietario del vehículo.
3. Levante el enganche a su posición e instale tornillos como se muestra.
Apriete todos los tornillos M10 X 1.25 CL10.9 con una llave de torsión a 42 Lb.-pies (57 N*M)
Apriete todos los tornillos M10 X 1.25 CL10.9 con una llave de torsión a 42 Lb.-pies (57 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
z 2009, 2011 Cequent Performance Products
Hoja 3 de 3 51158N 4-21-11 Rev. B
Cant. (6) Arandela cónica dentada - 3/8"
2
12
Form: F205 Rev A 5-6-05
