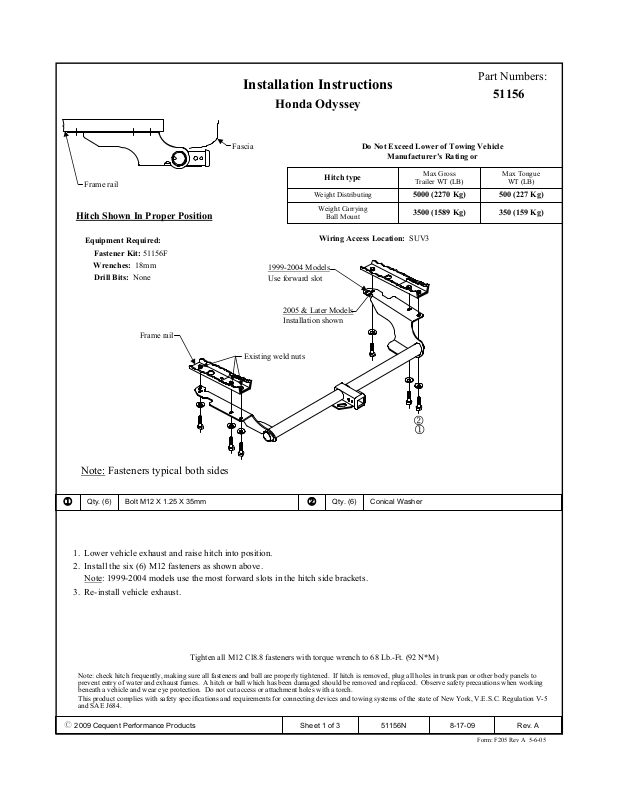

Installation Instructions

Honda Odyssey

Part Numbers:

51156

Frame rail

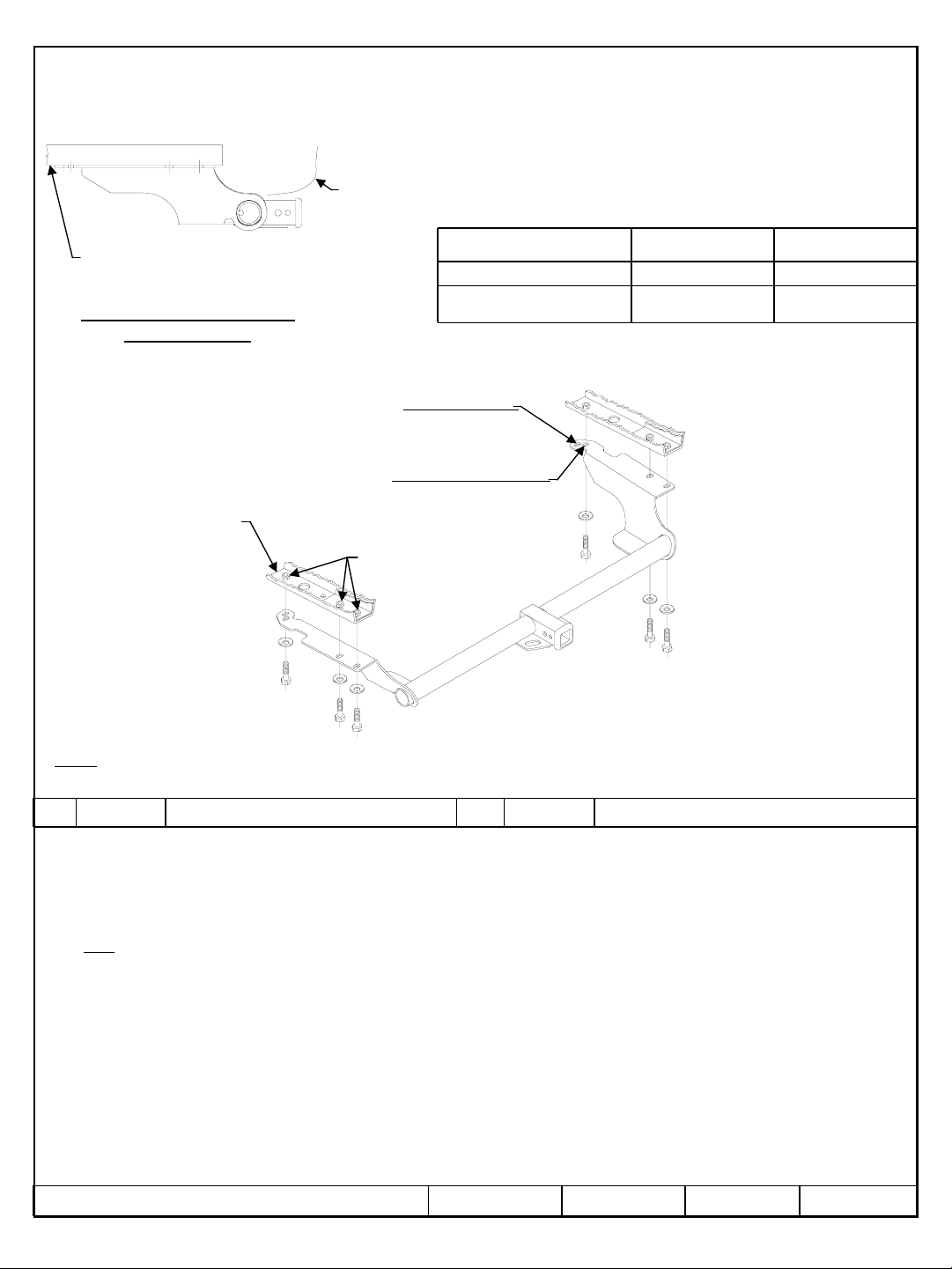

Hitch Shown In Proper Position

Equipment Required:

Fastener Kit: 51156F
Wrenches: 18mm
Drill Bits: None

Frame rail

Fascia

1999-2004 Models
Use forward slot

Existing weld nuts

Hitch type

Weight Distributing

Weight Carrying

Ball Mount

Wiring Access Location: SUV3

2005 & Later Models
Installation shown

Do Not Exceed Lower of Towing Vehicle

Manufacturer’s Rating or

Max Gross

Trailer WT (LB)

2
1

Max Tongue

WT (LB)

500 (227 Kg)5000 (2270 Kg)

350 (159 Kg)3500 (1589 Kg)

Note: Fasteners typical both sides

1

Bolt M12 X 1.25 X 35mmQty. (6)

2

1. Lower vehicle exhaust and raise hitch into position.

2. Install the six (6) M12 fasteners as shown above.
Note

: 1999-2004 models use the most forward slots in the hitch side brackets.

3. Re-install vehicle exhaust.

Tighten all M12 Cl8.8 fasteners with torque wrench to 68 Lb.-Ft. (92 N*M)

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.

z 2009 Cequent Performance Products

Conical WasherQty. (6)

Form: F205 Rev A 5-6-05

Rev. A8-17-0951156NSheet 1 of 3

Instructions d’installation

Honda Odyssey

Numéro de pièce :

51156

Longeron

Attelage montré dans la position

appropriée

Équipement requis :

Visserie : 51156F
Clés : 18mm
Mèches : Aucune

Longeron

Carénage

Modèles 1999-2004
Utiliser la fente avant

Modèles 2005 et ultérieurs
Installation illustrée

Écrous à souder existants

Ne pas excéder les spécifications de poids du

fabricant du véhicule de remorquage, ni :

Type d’attelage

Répartition de la charge

Capacité de charge
Montage sur boule

Point d’accès au câblage : SUV3

Poids brut max.

de la remorque (lb)

5 000 (2 270 kg) 500 (227 kg)

3 500 (1 589 kg) 350 (159 kg)

Poids max. au

timon (lb)

2
1

Remarque : Visserie similaire des deux côtés

Qté (6) Boulon M12 x 1.25 x 35mm

1

1. Abaisser l'échappement du véhicule et soulever l'attelage en position.

2. Poser les six (6) fixations M12 comme illustré ci-dessus.
Remarque

: Les modèles 1999-2004 utilisent les fentes les plus à l'avant des supports d'attelage latéraux.

3. Réinstaller l’échappement du véhicule.

Serrer toute la visserie M12 CL8.8 au couple de 68 lb-pi (92 N*M).

Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être
enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une
torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les
spécifications en matière de sécurité des systèmes d’attelage.

2009 Cequent Performance Products

z

Feuille 2 de 3 51156N 8-17-09 Rev. A

Qté (6) Rondelle conique 1/2”

2

Form: F205 Rev A 5-6-05
