Frame Rail
Hitch Shown In Proper Position
Equipment Required:
Fastener Kit: 51152F Wrenches: 14mm, 18mm Drill Bits: None

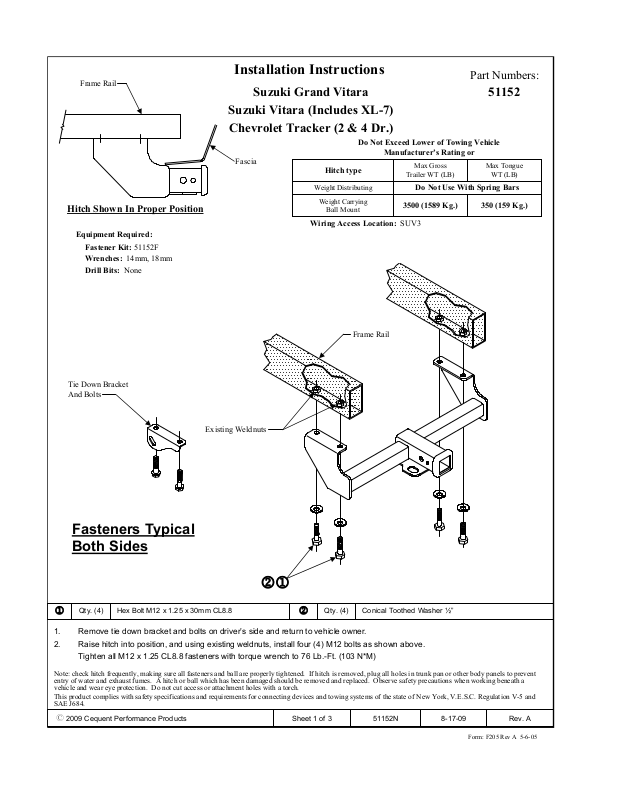

Installation Instructions
Suzuki Grand Vitara Suzuki Vitara (Includes XL-7) Chevrolet Tracker (2 & 4 Dr.)
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
Fascia
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV3
Frame Rail
Part Numbers:
51152
Max Gross
Trailer WT (LB)
Do Not Use With Spring Bars
Max Tongue
WT (LB)
350 (159 Kg.)3500 (1589 Kg.)
Tie Down Bracket And Bolts
Existing Weldnuts
Fasteners Typical Both Sides
21
1

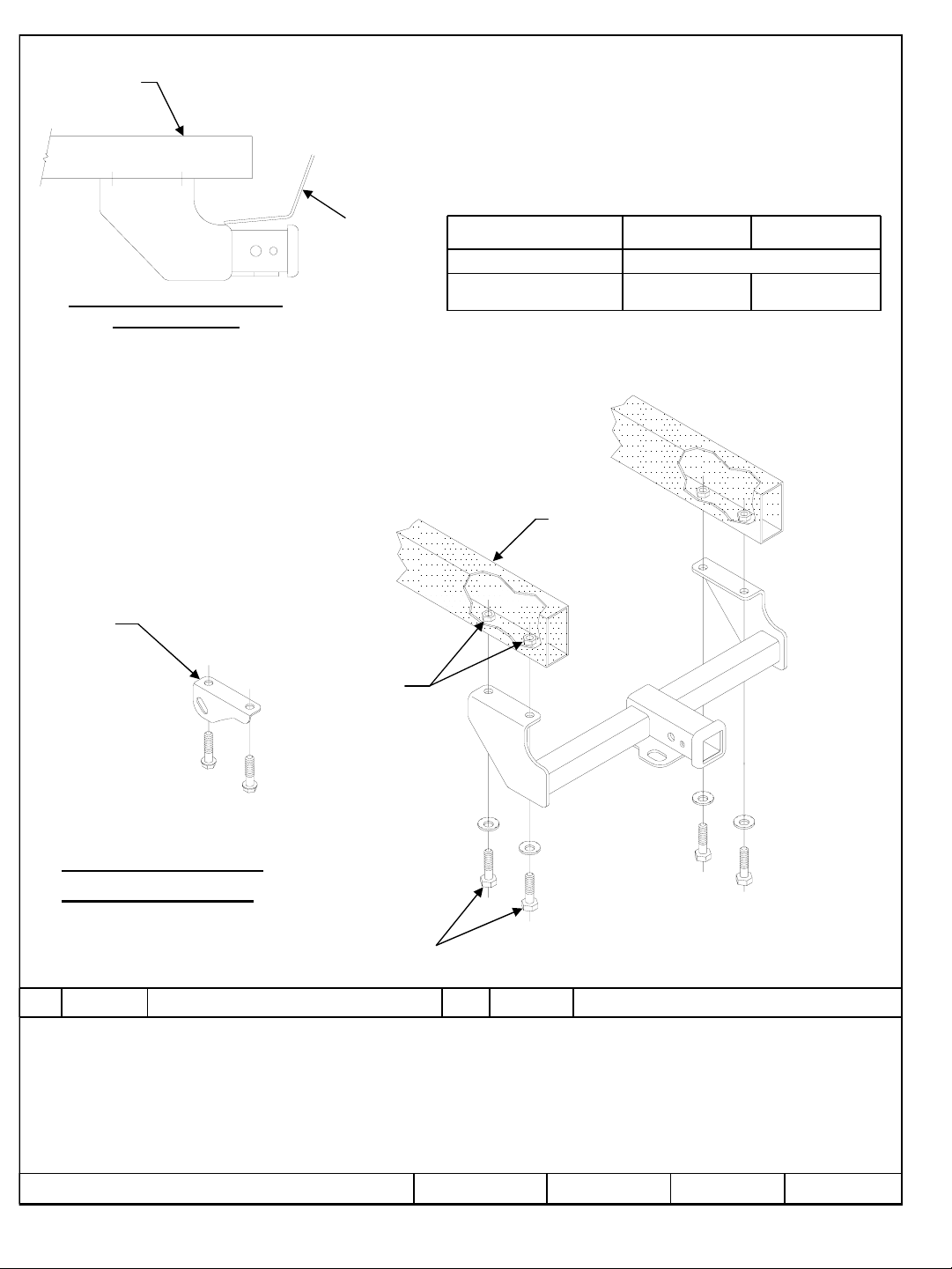

1. Remove tie down bracket and bolts on driver’s side and return to vehicle owner.
2. Raise hitch into position, and using existing weldnuts, install four (4) M12 bolts as shown above.
Tighten all M12 x 1.25 CL8.8 fasteners with torque wrench to 76 Lb.-Ft. (103 N*M)
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and SAE J684.
Hex Bolt M12 x 1.25 x 30mm CL8.8Qty. (4)
2
z 2009 Cequent Performance Products
Conical Toothed Washer ½”Qty. (4)
Rev. A8-17-0951152NSheet 1 of 3
Form: F205 Rev A 5-6-05
Page 2
Longeron
Attelage montré dans la position
appropriée
Équipement requis :
Visserie : 51152F Clés : 14 mm, 18mm
Mèches : Aucune
Instructions d’installation
Suzuki Grand Vitara
Suzuki Vitara (comprend XL-7)
Chevrolet Tracker (2 et 4 r. motrices)
Ne pas excéder les spécifications de poids du
Carénage
Type d’attelage
Répartition de la charge
Capacité de charge Montage sur boule
Point d’accès au câblage : SUV3
fabricant du véhicule de remorquage, ni :
Poids brut max.
de la remorque (lb)
Ne pas utiliser avec des barres
stabilisatrices à ressort (spring bars)
3 500 (1 589 kg) 350 (159 kg)
Longeron
Numéro de pièce :
51152
Poids max. au
timon (lb)
Support d’arrimage et boulons
Écrous à souder existant
Visserie similaire des deux côtés
21
Qté (4) Boulon hexagonal M12 x 1.25 x 30mm CL8.8
1
1. Enlever le support darrimage et les boulons du côté conducteur et les retourner au propriétaire du véhicule.
2. Soulever l'attelage en position et, à l'aide des écrous à souder existants, poser quatre (4) boulons M12 comme illustré ci-dessus.
Serrer toute la visserie M12 x 1.25 CL8.8 au couple de 76 lb-pi (103 N*M).
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.
z 2009 Cequent Performance Products
Feuille 2 de 3 51152N 8-17-09 Rev. A
Qté (4) Rondelle conique dentée1/2
2
Form: F205 Rev A 5-6-05
Page 3
Larguero del bastidor
El enganche se muestra en la
posición correcta
Equipo necesario:
Kit de tornillos: 51152F Llaves: 14mm, 18mm Brocas: Ninguna
Instrucciones de instalación
Suzuki Grand Vitara
Suzuki Vitara (Incluye XL-7)
Chevrolet Tracker (2 & 4 Dr.)
No supere la calificación inferior entre el
Placa protectora
Tipo de enganche
Distribución de peso
Carga de peso
Montaje esférico
Ubicación de acceso al cableado: SUV3
fabricante del vehículo de remolque o
Larguero del bastidor
Números de partes:
51152
Peso bruto máximo del remolque (LB)
No use con barras de resorte
3500 (1589 Kg.) 350 (159 Kg.)
Peso máx. de la
horquilla (LB)
Soporte de amarre y pernos
Tuercas de soldar existentes
Tornillos iguales en ambos lados
21
Cant. (4) Perno hexagonal M12 x 1.25 x 30mm CL8.8
1
1. Retire el soporte de amarre y los pernos en el lado del conductor y devuelva al propietario del vehículo.
2. Levante el enganche a su posición , y usando las tuercas de soldar existentes, instale cuatro (4) pernos M12 como se muestra arriba.
Apriete todos los tornillos M12 x 1.25 CL8.8 con una llave de torsión a 76 Lb.-pies (103 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación V-5 y SAE J684.
z 2009 Cequent Performance Products
Hoja 3 de 3 51152N 8-17-09 Rev. A
Cant. (4) Arandela cónica dentada ½”
2
Form: F205 Rev A 5-6-05
