Pro Series 51151 User Manual [en, es, fr]

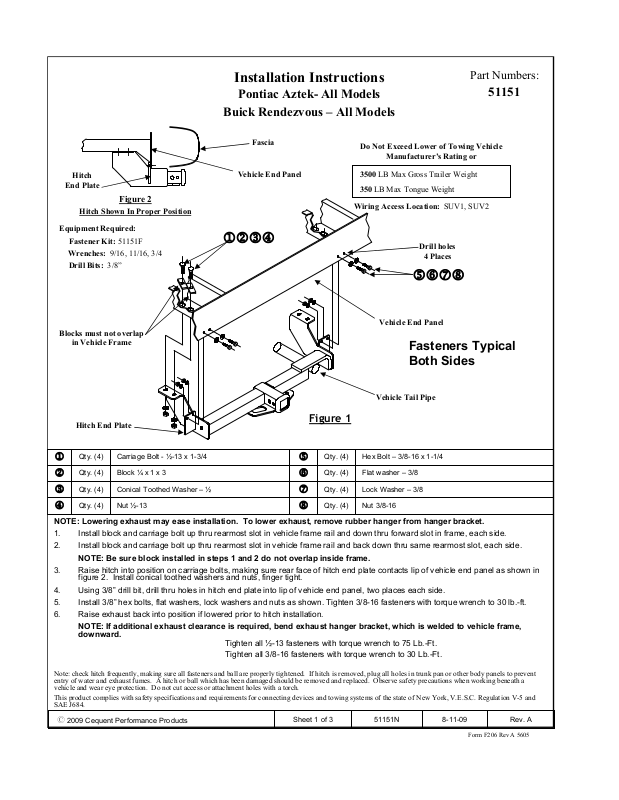

Installation Instructions

Pontiac Aztek- All Models

Buick Rendezvous – All Models

Part Numbers:

51151

Hitch

End Plate

Figure 2

Hitch Shown In Proper Position

Equipment Required:

Fastener Kit: 51151F
Wrenches: 9/16, 11/16, 3/4
Drill Bits: 3/8”

Blocks must not overlap

in Vehicle Frame

Hitch End Plate

Fascia

Vehicle End Panel

1234

Do Not Exceed Lower of Towing Vehicle

Manufacturer’s Rating or

3500 LB Max Gross Trailer Weight

350 LB Max Tongue Weight

Wiring Access Location: SUV1, SUV2

Drill holes

4 Places

5678

Vehicle End Panel

Fasteners Typical
Both Sides

Vehicle Tail Pipe

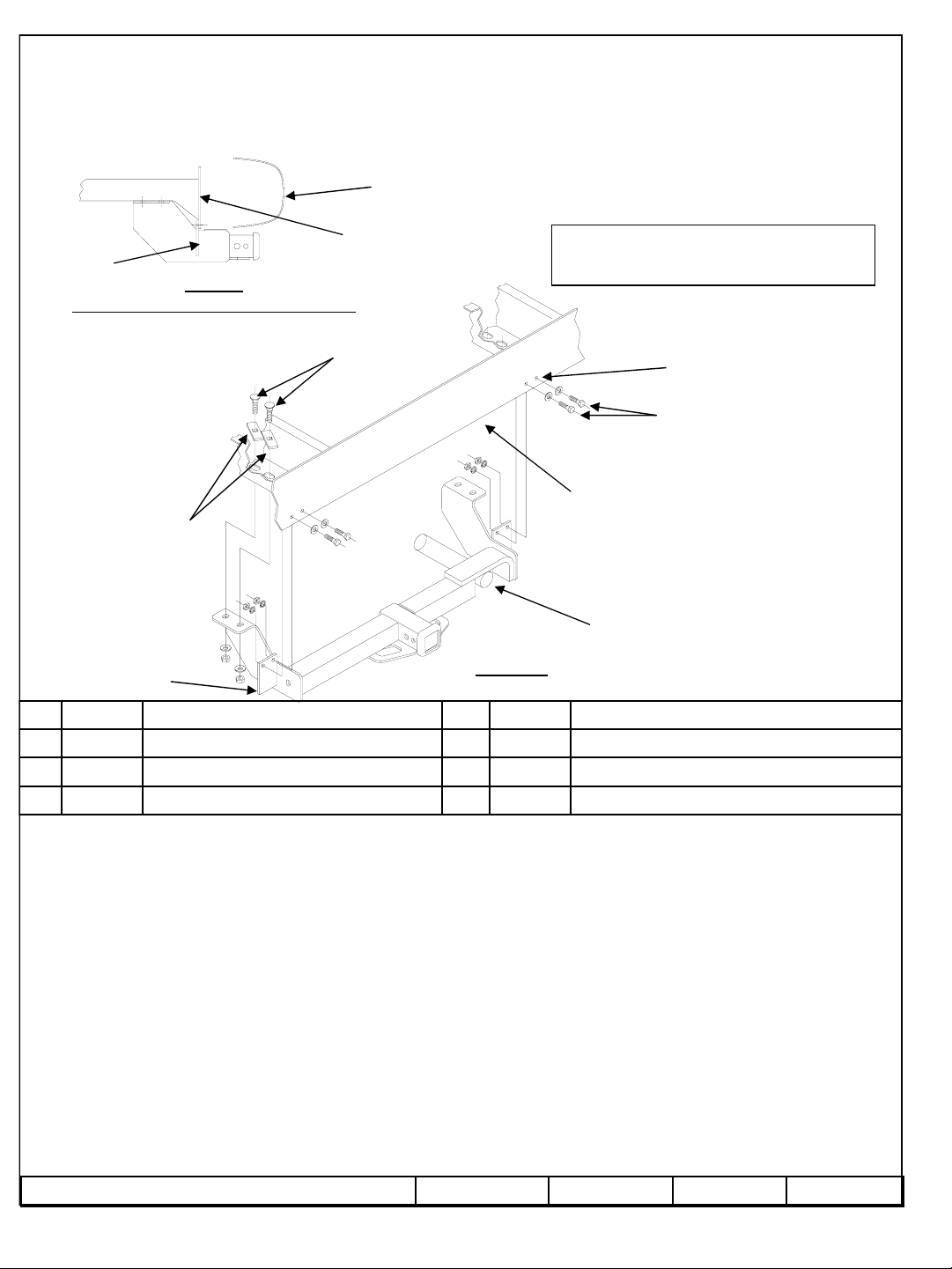

Figure 1

1

2

3

4

NOTE: Lowering exhaust may ease installation. To lower exhaust, remove rubber hanger from hanger bracket.

1. Install block and carriage bolt up thru rearmost slot in vehicle frame rail and down thru forward slot in frame, each side.

2. Install block and carriage bolt up thru rearmost slot in vehicle frame rail and back down thru same rearmost slot, each side.

NOTE: Be sure block installed in steps 1 and 2 do not overlap inside frame.

3. Raise hitch into position on carriage bolts, making sure rear face of hitch end plate contacts lip of vehicle end panel as shown in
figure 2. Install conical toothed washers and nuts, finger tight.

4. Using 3/8” drill bit, drill thru holes in hitch end plate into lip of vehicle end panel, two places each side.

5. Install 3/8” hex bolts, flat washers, lock washers and nuts as shown. Tighten 3/8-16 fasteners with torque wrench to 30 lb.-ft.

6. Raise exhaust back into position if lowered prior to hitch installation.

NOTE: If additional exhaust clearance is required, bend exhaust hanger bracket, which is welded to vehicle frame,
downward.

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent
entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a
vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and
SAE J684.

Carriage Bolt - ½-13 x 1-3/4Qty. (4)

Block ¼ x 1 x 3Qty. (4)

Conical Toothed Washer – ½Qty. (4)

Nut ½-13Qty. (4)

Tighten all ½-13 fasteners with torque wrench to 75 Lb.-Ft.
Tighten all 3/8-16 fasteners with torque wrench to 30 Lb.-Ft.

5

6

7

8

z 2009 Cequent Performance Products

Hex Bolt – 3/8-16 x 1-1/4Qty. (4)

Flat washer – 3/8Qty. (4)

Lock Washer – 3/8Qty. (4)

Nut 3/8-16Qty. (4)

Rev. A8-11-0951151NSheet 1 of 3

Form F206 Rev A 5605

Instructions d’installation

Pontiac Aztek- Tous les modèles

Buick Rendezvous – Tous les modèles

Numéros de pièces:

51151

Panneau d’extrémité

de l’attelage

Figure 2

Attelage montré dans la position

Équipement requis:

Visserie: 51151F
Clés: 9/16, 11/16, 3/4
Mèche: 3/8 po

Les blocs ne doivent pas

se chevaucher

sur le cadre de châssis

Plaque d’extrémité

de l’attelage

appropriée

Carénage

Panneau

d’extrémité du

véhicule

1234

Ne pas excéder les spécifications du fabricant de

véhicules de remorquage, ou

3 500 lb - Poids brut max. de la remorque

350 lb - Poids max. au timon

Points d’accès au câblage: SUV1, SUV2

Trous percés

Quatre emplacements

5678

Panneau d’extrémité du véhicule

Visserie similaire
des deux côtés

Tuyau d’échappement

du véhicule

Figure 1

1

2

3

4

REMARQUE : L'abaissement du tuyau d’échappement peut faciliter l’installation. Pour abaisser le tuyau d’échappement, retirer le crochet de suspension en

caoutchouc de son support.

1. Installer un bloc et un boulon de carrosserie par en haut à travers la fente la plus à l’arrière du cadre de châssis, puis par en bas à travers la fente avant du cadre,
de chaque côté.

2. Installer un bloc et un boulon de carrosserie par en haut à travers la fente la plus à l’arrière du cadre de châssis, puis par en bas à travers la même fente, de
chaque côté .

REMARQUE : S’assurer que les blocs installés aux étapes 1 et 2 ne se chevauchent pas à l’intérieur du cadre de châssis .

3. Soulever l’attelage en position sur les boulons de carrosserie, en s’assurant que la face arrière de la plaque d’extrémité de l’attelage touche la lèvre du panneau
d’extrémité du véhicule, comme illustré à la figure 2. Installer les rondelles coniques dentées et les écrous en serrant à la main.

4. À l’aide d’une mèche de 3/8 po passée à travers les trous de la plaque d’extrémité, percer dans la lèvre du panneau d’extrémité, à deux endroits de chaque côté.

5. Installer les boulons hexagonaux, les rondelles plates, les rondelles freins et les écrous 3/8 comme illustré. Serrer toute la visserie 3/8-16 en appliquant un couple
de serrage de 30 lb.-ft.

6. Remettre le tuyau d’échappement en position s’il a été abaissé avant l’installation de l’attelage.

REMARQUE : S’il faut augmenter le dégagement du tuyau d’échappement, courber par en bas le support (soudé au cadre du véhicule) du crochet de
suspension du tuyau .

Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous
percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés et
remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper
un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.

Boulon de carrosserie - ½-13 x 1-3/4Qté (4)

Bloc ¼ x 1 x 3Qté (4)

Rondelle conique dentée – ½Qté (4)

Écrou ½-13Qté (4)

Serrer toute la visserie ½-13 en appliquant un couple de serrage de 75 lb.-pi.

Serrer toute la visserie 3/8-16 en appliquant un couple de serrage de 30 lb-pi.

5

6

7

8

z 2009 Cequent Performance Products

Boulon hexagonal – 3/8-16 x 1-1/4Qté (4)

Rondelle plate – 3/8Qté (4)

Rondelle frein – 3/8Qté (4)

Écrou 3/8-16Qté (4)

Rev. A8-11-0951151NFeuille 2 de 3

Form F206 Rev A 5605
