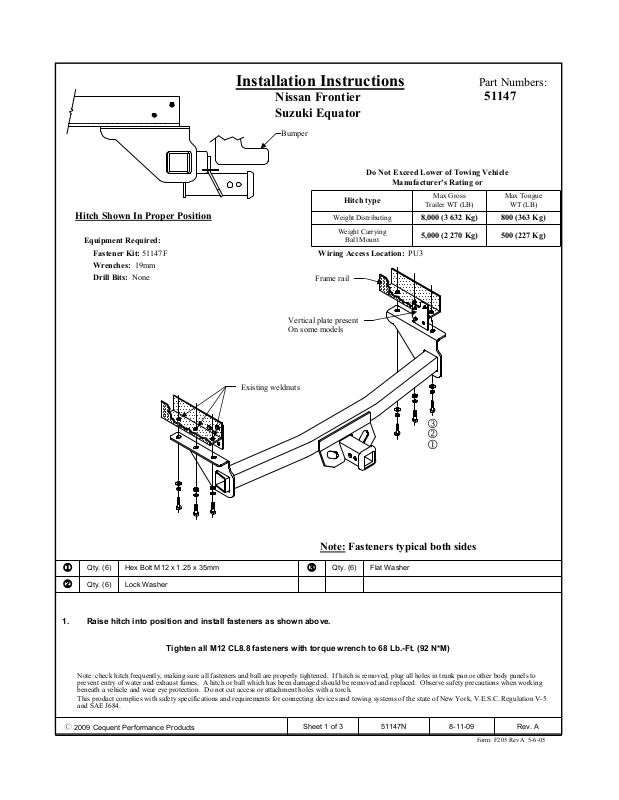

Pro Series 51147 User Manual [es, fr, en]

Hitch Shown In Proper Position

Equipment Required:

Fastener Kit: 51147F
Wrenches: 19mm
Drill Bits: None

Installation Instructions

Nissan Frontier
Suzuki Equator

Bumper

Do Not Exceed Lower of Towing Vehicle

Manufacturer’s Rating or

Hitch type

Weight Distributing

Weight Carrying

Ball Mount

Wiring Access Location: PU3

Frame rail

Vertical plate present
On some models

Part Numbers:

51147

Max Gross

Trailer WT (LB)

8,000 (3 632 Kg) 800 (363 Kg)

5,000 (2 270 Kg) 500 (227 Kg)

Max Tongue

WT (LB)

Existing weldnuts

3
2
1

Note: Fasteners typical both sides

Qty. (6) Hex Bolt M12 x 1.25 x 35mm

1

Qty. (6) Lock Washer

2

1. Raise hitch into position and install fasteners as shown above.

Tighten all M12 CL8.8 fasteners with torque wrench to 68 Lb.-Ft. (92 N*M)

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.

Qty. (6) Flat Washer

3

z 2009 Cequent Performance Products

Sheet 1 of 3 51147N 8-11-09 Rev. A

Form: F205 Rev A 5-6-05
