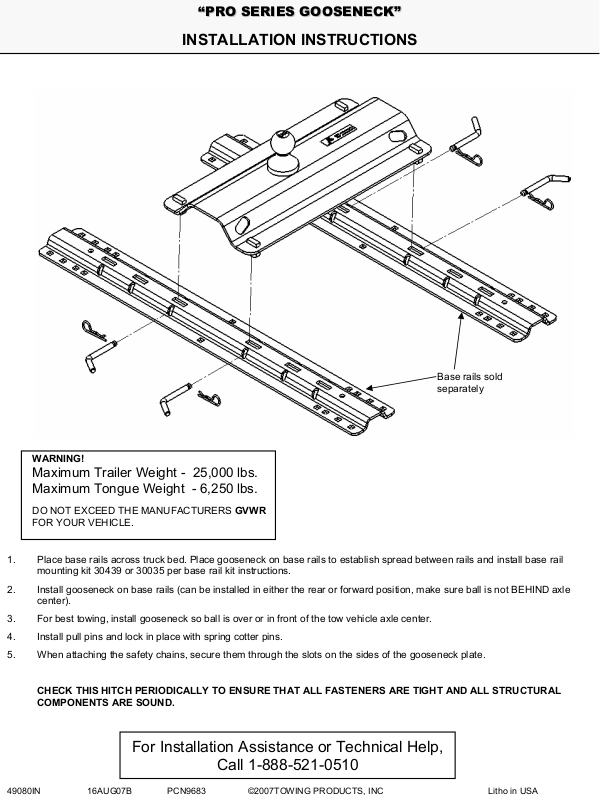

PRO SERIES GOOSENECK””

““PRO SERIES GOOSENECK

INSTALLATION INSTRUCTIONS

Base rails sold separately

WARNING!

Maximum Trailer Weight - 25,000 lbs. Maximum Tongue Weight - 6,250 lbs.

DO NOT EXCEED THE MANUFACTURERS GVWR FOR YOUR VEHICLE.

1. Place base rails across truck bed. Place gooseneck on base rails to establish spread between rails and install base rail mounting kit 30439 or 30035 per base rail kit instructions.

2. Install gooseneck on base rails (can be installed in either the rear or forward position, make sure ball is not BEHIND axle center).

3. For best towing, install gooseneck so ball is over or in front of the tow vehicle axle center.

4. Install pull pins and lock in place with spring cotter pins.

5. When attaching the safety chains, secure them through the slots on the sides of the gooseneck plate.

CHECK THIS HITCH PERIODICALLY TO ENSURE THAT ALL FASTENERS ARE TIGHT AND ALL STRUCTURAL COMPONENTS ARE SOUND.

For Installation Assistance or Technical Help,

Call 1-888-521-0510

COL--DEDE--

““COL

CYGNE SÉÉ

CYGNE S

RIE PRO SERIES””

RIE PRO SERIES

INSTRUCTIONS D’INSTALLATION

Traverses basales vendues séparément

AVERTISSEMENT !

Poids max. de la remorque - 25 000 lb

Poids max. au timon – 6 250 lb

NE PAS EXCÉDER LE POIDS NOMINAL BRUT

RECOMMANDÉ PAR LE FABRICANT

1. Placer les traverses basales à travers la plateforme du camion. Placer l’attelage col-de-cygne sur les traverses pour déterminer l’écart entre les traverses puis installer le nécessaire de montage de traverses 30439 ou 30035 en observant les instructions accompagnant le nécessaire de traverses.

2. Installer l’attelage col-de-cygne sur les traverses (peut s’installer en position arrière ou avant; s’assurer que la boule ne se trouve PAS À L’ARRIÈRE du centre de l’essieu).

3. Pour améliorer le remorquage, installer le col-de-cygne de manière que la boule se trouve au-dessus ou à l’avant du centre de l’essieu du véhicule de remorquage.

4. Installer les chevilles et les verrouiller en placer à l’aide des agrafes à ressort.

5. Pour fixer les chaînes de sécurité, les passer à travers les fentes sur les côtés de la plaque du col-de-cygne.

DE VOTRE VÉHICULE.

CET ATTELAGE DOIT ÊTRE VÉRIFIÉ PÉRIODIQUEMENT AFIN DE S’ASSURER QUE TOUTES LES FIXATIONS SONT SERRÉES ET QUE LES ÉLÉMENTS STRUCTURAUX ET AUTRES COMPOSANTS SONT EN BON ÉTAT.

Pour de l’assistance technique,

composer le 1-888-521-0510
