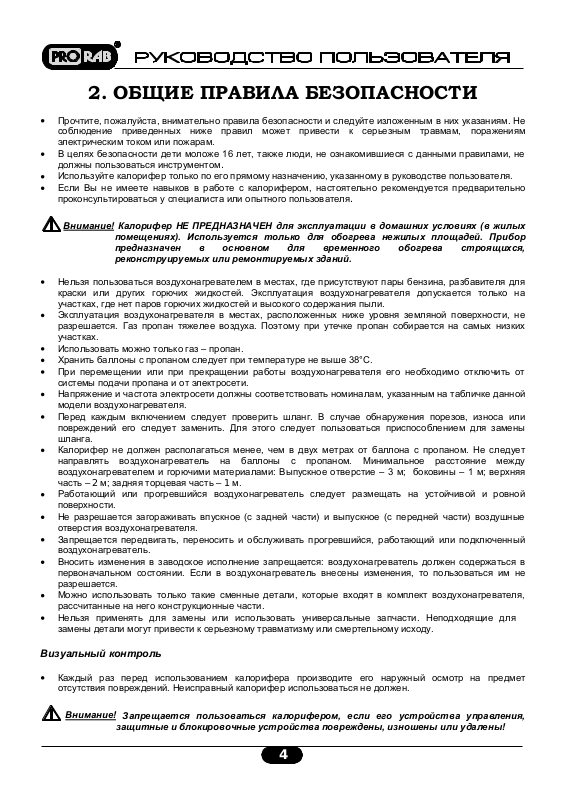

2. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

Прочтите, пожалуйста, внимательно правила безопасности и следуйте изложенным в них указаниям. Не

соблюдение приведенных ниже правил может привести к серьезным травмам, поражениям

электрическим током или пожарам.

В целях безопасности дети моложе 16 лет, также люди, не ознакомившиеся с данными правилами, не

должны пользоваться инструментом.

Используйте калорифер только по его прямому назначению, указанному в руководстве пользователя.
Если Вы не имеете навыков в работе с калорифером, настоятельно рекомендуется предварительно

проконсультироваться у специалиста или опытного пользователя.

Внимание! Калорифер НЕ ПРЕДНАЗНАЧЕН для эксплуатации в домашних условиях (в жилых

помещениях). Используется только для обогрева нежилых площадей. Прибор
предназначен в основном для временного обогрева строящихся,

реконструируемых или ремонтируемых зданий.

Нельзя пользоваться воздухонагревателем в местах, где присутствуют пары бензина, разбавителя для

краски или других горючих жидкостей. Эксплуатация воздухонагревателя допускается только на

участках, где нет паров горючих жидкостей и высокого содержания пыли.

Эксплуатация воздухонагревателя в местах, расположенных ниже уровня земляной поверхности, не

разрешается. Газ пропан тяжелее воздуха. Поэтому при утечке пропан собирается на самых низких

участках.

Использовать можно только газ – пропан.
Хранить баллоны с пропаном следует при температуре не выше 38°С.
При перемещении или при прекращении работы воздухонагревателя его необходимо отключить от

системы подачи пропана и от электросети.

Напряжение и частота электросети должны соответствовать номиналам, указанным на табличке данной

модели воздухонагревателя.

Перед каждым включением следует проверить шланг. В случае обнаружения порезов, износа или

повреждений его следует заменить. Для этого следует пользоваться приспособлением для замены

шланга.

Калорифер не должен располагаться менее, чем в двух метрах от баллона с пропаном. Не следует

направлять воздухонагреватель на баллоны с пропаном. Минимальное расстояние между

воздухонагревателем и горючими материалами: Выпускное отверстие – 3 м; боковины – 1 м; верхняя
часть – 2 м; задняя торцевая часть – 1 м.

Работающий или прогревшийся воздухонагреватель следует размещать на устойчивой и ровной

поверхности.

Не разрешается загораживать впускное (с задней части) и выпускное (с передней части) воздушные

отверстия воздухонагревателя.

Запрещается передвигать, переносить и обслуживать прогревшийся, работающий или подключенный

воздухонагреватель.

Вносить изменения в заводское исполнение запрещается: воздухонагреватель должен содержаться в

первоначальном состоянии. Если в воздухонагреватель внесены изменения, то пользоваться им не

разрешается.

Можно использовать только такие сменные детали, которые входят в комплект воздухонагревателя,

рассчитанные на него конструкционные части.

Нельзя применять для замены или использовать универсальные запчасти. Неподходящие для

замены детали могут привести к серьезному травматизму или смертельному исходу.

Визуальный контроль

Каждый раз перед использованием калорифера производите его наружный осмотр на предмет

отсутствия повреждений. Неисправный калорифер использоваться не должен.

Внимание!

Запрещается пользоваться калорифером, если его устройства управления,

защитные и блокировочные устройства повреждены, изношены или удалены!

4

Запрещается использовать суррогатную блокировку, например, привязав пусковую клавишу (кнопку)

изоляционной лентой!

Техника безопасности

Внимание!

Никогда не используйте калорифер в закрытом помещении, это может вызвать потерю сознания и даже

смерть. Используйте калорифер в хорошо проветриваемом месте.

Не запускайте калорифер в плохо вентилируемых помещениях (склады, гаражи, подвалы, крытые

автостоянки, жилые помещения). Даже при использовании шланга для отвода выхлопных газов,
ядовитые газы, выходящие из калорифера, могут попадать в окружающее пространство, поэтому
необходимо следить за обеспечением достаточной вентиляции. Работа калорифера в закрытых
помещениях возможна только при условии соблюдения всех существующих узаконенных положений.

Внимание

Пропан не имеет запаха. В газ пропан добавляется одорант. Запах помогает определить утечку газа.

Однако запах, который дает одорант в газе, может ослабеть. Утечка газа может иметь место даже при
отсутствии запаха.

Не курите во время подключения газового шланга.
При попадании газа в глаза или рот, промойте место большим количеством воды и немедленно

обратитесь к врачу. При попадании газа на кожу или одежду, промойте места попадания водой с мылом
и смените одежду.

Внимание! Защитный кожух калорифера может быть горячим!

Установите калорифер в место, где пользователи или дети не смогут коснуться калорифер.
Не размещайте огнеопасные материалы около патрубка выходного воздуха во время работы

калорифера.

Установите калорифер на расстоянии не менее 1м от зданий или другого оборудования.

Внимание!

Помните – выхлопные газы ядовиты!

! Газ - пропан огнеопасен!

Предотвращение поражения электрическим током

Никогда не используйте калорифер в снег или дождь под открытым небом
Во избежание поражения электрическим током, не касайтесь калорифер влажными руками.
Убедитесь, что калорифер надежно заземлѐн.
Используйте только заземленный шнур-удлинитель.

Меры безопасности при эксплуатации

Во время работы калорифера вблизи с брезентом, парусиной, нейлоновой сетью или подобными

ограждающими материалами, минимально допустимое безопасное расстояние до них составляет 3

метра. Кроме того, рекомендуется, чтобы указные материалы были огнестойкими.

Избегайте непреднамеренного запуска калорифера.

Внимание!

Оберегайте части вашего тела, от возможных контактов с нагревающимися частями калорифера.

Не используйте калорифер, если Вы устали, а так же если находитесь под
влиянием алкоголя или понижающих реакцию лекарственных и других средств!

5

1. Защитная сетка вентилятора.

2. Корпус основания

3. Заглушка разъема подачи газа

4. Штуцер подачи газа.

5. Кнопка подачи газа

6. Регулятор подачи газа

7. Шнур сетевой

8. Пьезоэлектрический пуск

9. Выключатель питания.

10. Ручка

11. Защитный кожух

12. Выход горячего воздуха

Меры безопасности при обслуживании, ремонте, хранении

Проверку и ремонт калорифера производите только в сервисном центре.
Храните калорифер в чистом, сухом и недоступном для детей месте.

3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

3.1. Устройство

4.1. Принцип действия

Вентилятор, вращаемый двигателем, засасывает воздух извне, направляет его на запальник обогревателя;
воздух проходит через камеру сгорания, а после выходит из обогревателя. Газ пропан подается через

электромагнитный клапан до запальника. После воспламенения пьезоэлектрическим запалом, появляется
пламя, от которого нагревается термопара. Термопара поддерживает стабильную работу обогревателя. В
случае исчезновения пламени, температура зонда термопары уменьшается и прекращается подача газа.
При отсутствии электрического напряжения, подача газа прекращается. Когда температура в запальнике

4. ЭКСПЛУАТАЦИЯ
