1. Основные параметры

1.1. Технические характеристики

1.2. Комплект поставки

1.3. Область применения

3 3 3 3

2. Общие правила безопасности

3. Устройство и составные части

4. Ввод в эксплуатацию

4.1. Установка насоса

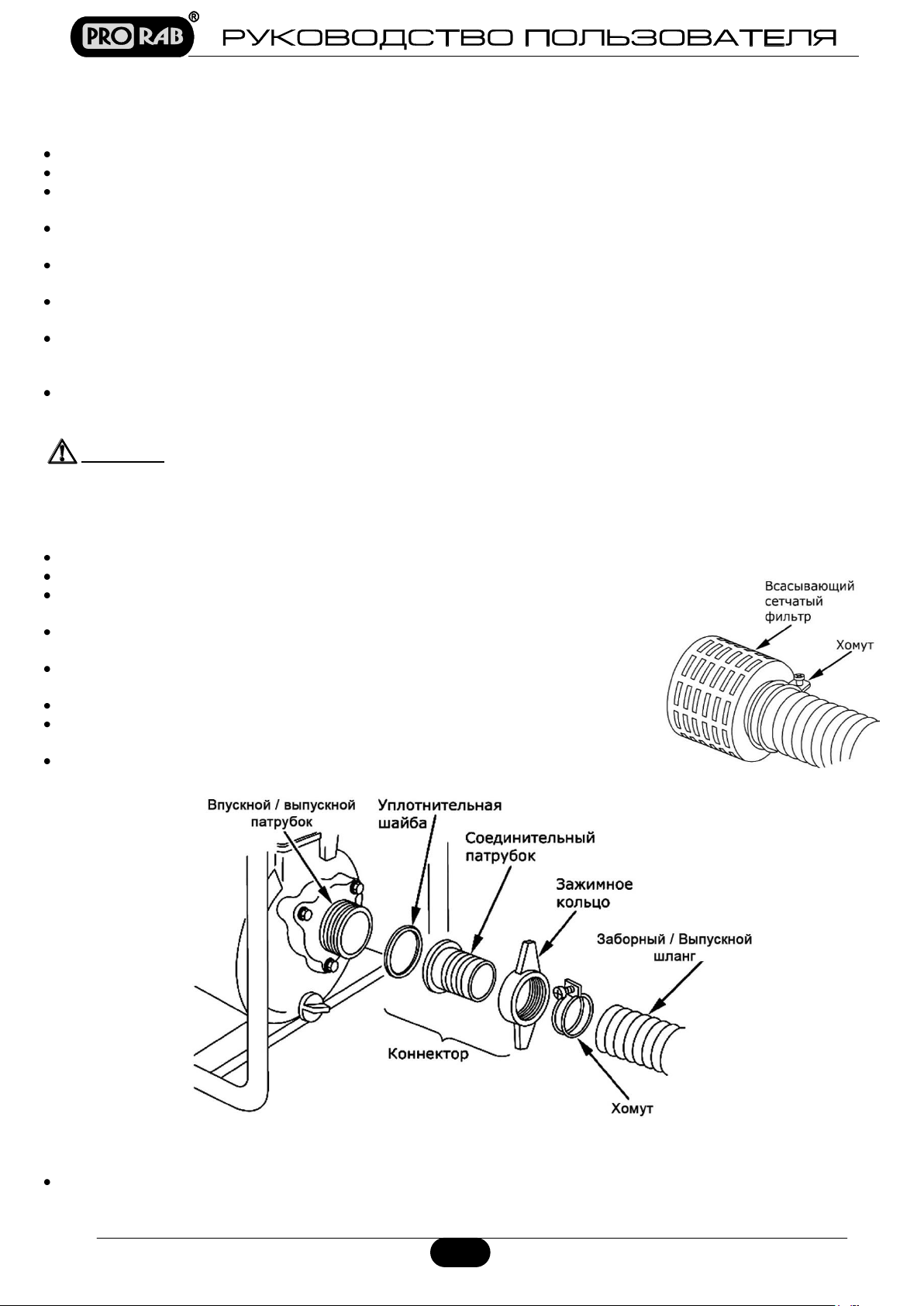

4.2. Подключение заборного и выпускного шлангов

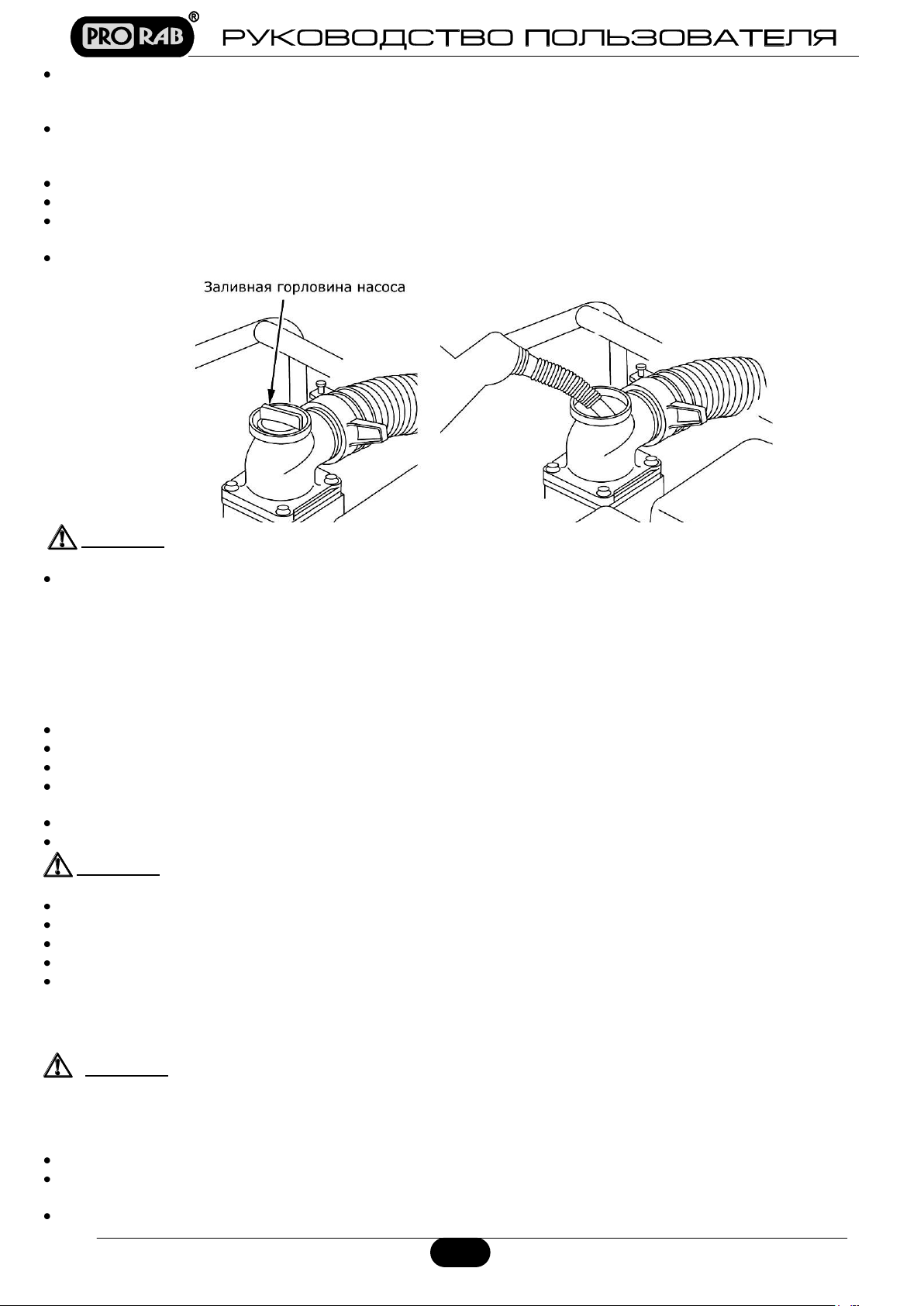

4.3. Заполнение насоса водой

4.4. Проверка и заправка топлива

4.5. Проверка и заправка картера двигателя маслом

7 7 7 7 8 8

5. Эксплуатация

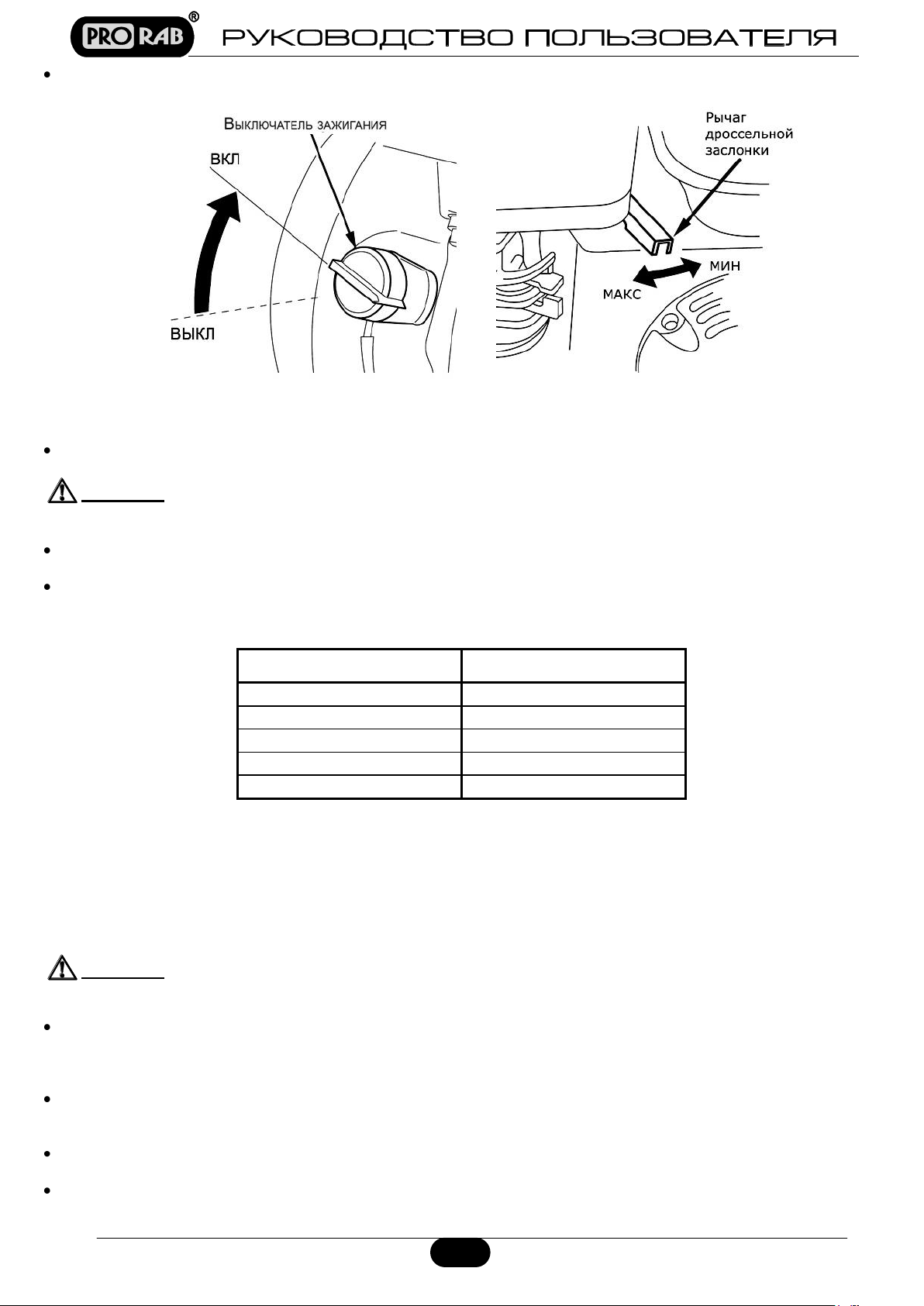

5.1. Запуск насоса

5.2. Выключение насоса

5.3. Регулировка производительности

5.4. Указания по эксплуатации

9 10 10 11

6. Техническое обслуживание и хранение

6.1. Таблица периодичности обслуживания

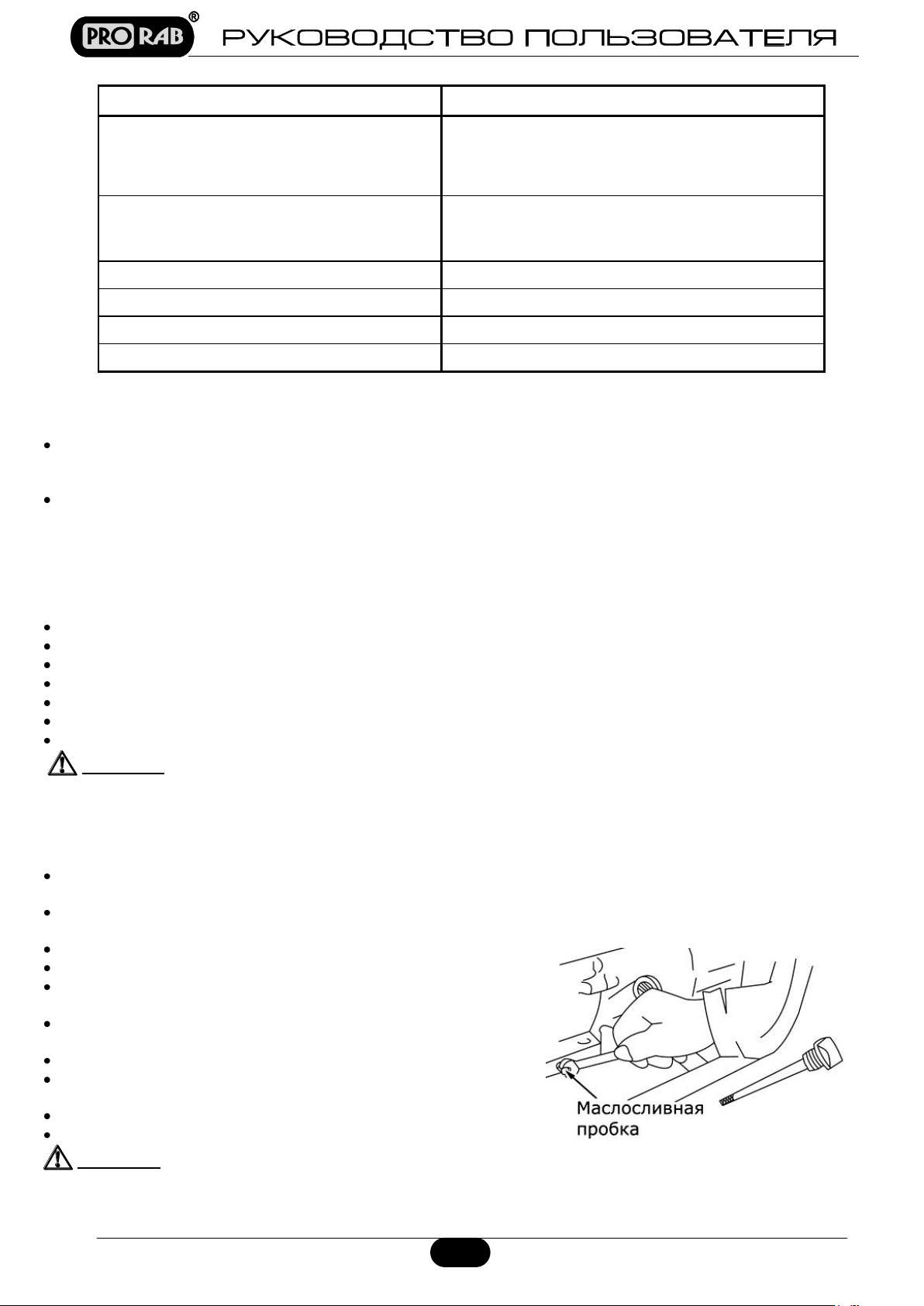

6.2. Замена масла

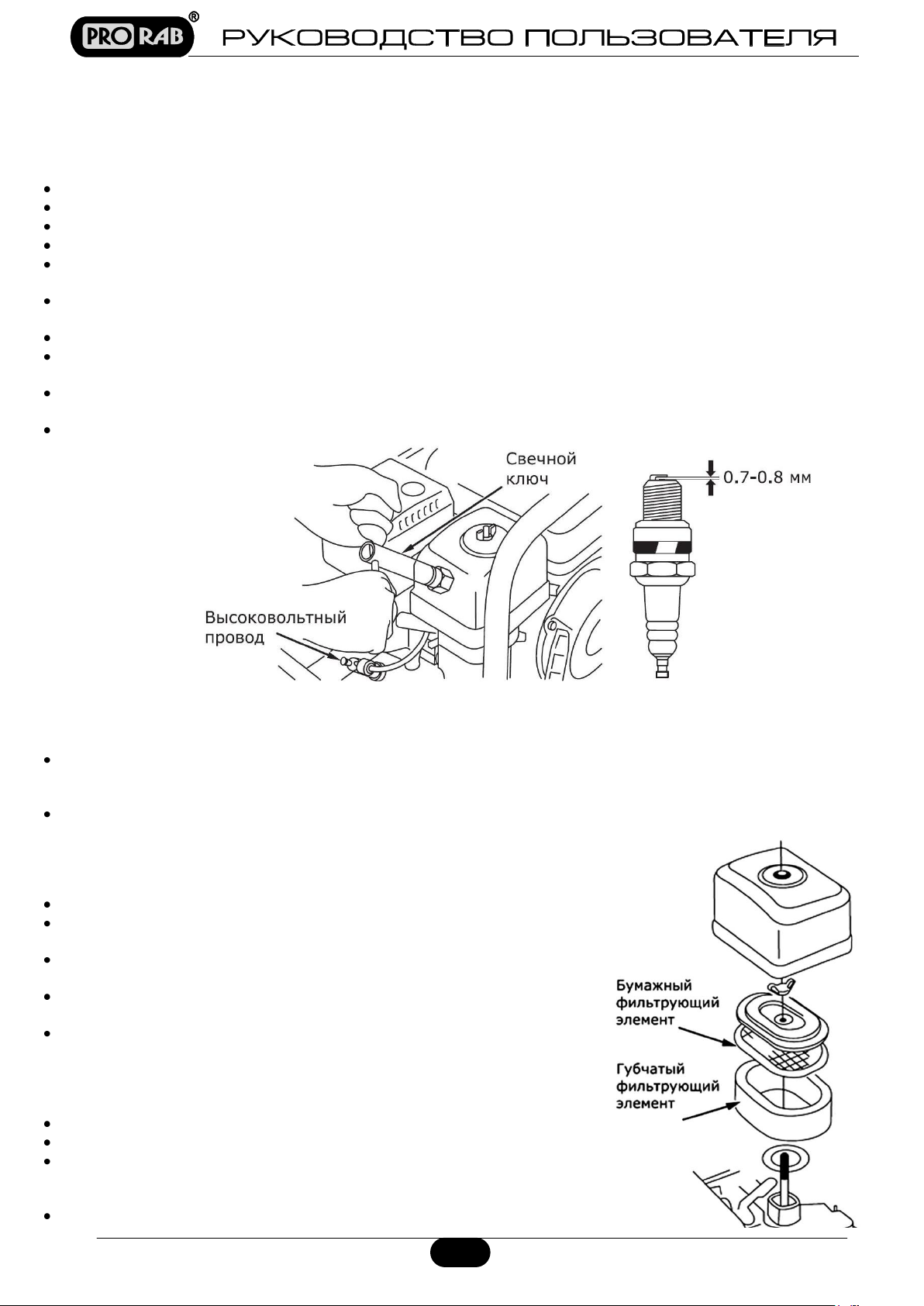

6.3. Обслуживание свечи зажигания

6.4. Очистка и замена воздушного фильтра

6.5. Смазка зеркала цилиндра

6.6. Правила очистки, транспортировки и хранения

11 11 12 13 13 14 14

7. Возможные неисправности и способы их устранения

8. Гарантийные условия

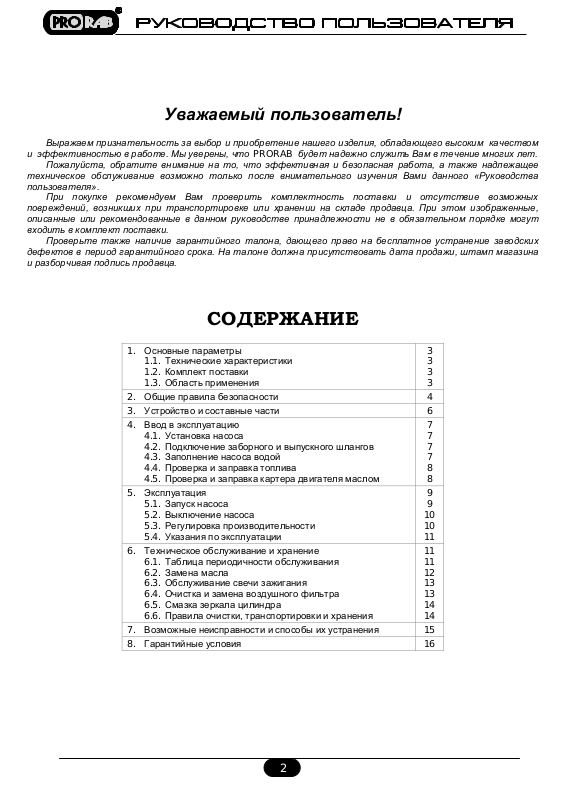

Уважаемый пользователь!

Выражаем признательность за выбор и приобретение нашего изделия, обладающего высоким качеством

и эффективностью в работе. Мы уверены, что PRORAB будет надежно служить Вам в течение многих лет.

Пожалуйста, обратите внимание на то, что эффективная и безопасная работа, а также надлежащее

техническое обслуживание возможно только после внимательного изучения Вами данного «Руководства

пользователя».

При покупке рекомендуем Вам проверить комплектность поставки и отсутствие возможных повреждений, возникших при транспортировке или хранении на складе продавца. При этом изображенные, описанные или рекомендованные в данном руководстве принадлежности не в обязательном порядке могут

входить в комплект поставки.

Проверьте также наличие гарантийного талона, дающего право на бесплатное устранение заводских дефектов в период гарантийного срока. На талоне должна присутствовать дата продажи, штамп магазина

и разборчивая подпись продавца.

СОДЕРЖАНИЕ

PRORAB GWP - 31

Мощность двигателя, л.с.

6,5

Диаметр присоединительных патрубков, мм

80 (G3")

Максимальная высота подъема, м

Глубина всасывания, м

Производительность, м

/час

Тип двигателя

Одноцилиндровый, 4-х тактный,

воздушное охлаждение

Частота вращения вала, об./мин.

3600

Объём топливного бака, л

3,6

Вид топлива

Бензин АИ-92

Расход топлива, л/час

2,2

Система запуска

Ручной пуск

Габариты, см

51 x 39 x 45

Масса, кг

НАСОС ВОДЯНОЙ БЕНЗИНОВЫЙ

PRORAB GWP–31

Внимательно прочитайте настоящее руководство и следуйте его указаниям. Используйте данное руководство

для ознакомления с водяным насосом с бензиновым двигателем внутреннего сгорания (далее в тексте могут быть использованы технические названия – насос, изделие, инструмент), его правильным использованием и требованиями безопасности.

Храните данное руководство в надежном месте.

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Технические характеристики

Технические характеристики и комплект поставки могут быть изменены производителем без

предварительного уведомления.

1.2. Комплект поставки

1. Насос – 1 шт.

2. Руководство пользователя – 1 шт.

3. Упаковка – 1 шт.

4. Сетчатый фильтр грубой очистки – 1 шт.

5. Патрубок соединительный – 2 шт.

6. Гайка соединительная – 2 шт.

7. Прокладка уплотнительная – 2 шт.

8. Хомут – 3 шт.

9. Комплект регулировочных инструментов (ключ свечной / ключ гаечный / отвертка) – 1 шт.

1.3. Область применения

Насос бензиновый PRORAB предназначен для перекачки пресной чистой или слабозагрязненной воды из

колодцев и скважин, открытых водоемов, осушения подвалов, складов и других затопленных помещений.

Насосом нельзя перекачивать агрессивные, легко воспламеняющиеся или взрывчатые жидкости (бензин,

масла, нитрорастворители), морскую воду, а также жидкие пищевые продукты.

Насос не предназначен для подачи питьевой воды. Насос не обеспечивает очистку и фильтрацию воды для

питья. Употребление такой воды может быть опасно для здоровья.

Категорически запрещается перекачивание сильнозагрязненной воды, содержащей абразивные вещества или

длинноволокнистые включения, размер которых более 5 мм.

Режим работы: повторно-кратковременный, эксплуатация под надзором оператора. Время непрерывной

работы насоса не должно превышать 2 часов, с последующим отключением 15 - 20 мин.

Насос может использоваться при следующих климатических условиях:

o Интервал температуры окружающей среды: от 0 до +40°С. o Относительная влажность воздуха до 85% при температуре +25°С. o Высота над уровнем моря не более 1000 м.

Внимание! Внимание! Внимание!

Насос не предназначена для профессионального использования! Работа насоса «в сухую» без воды категорически запрещена! Включать насос следует только после заливки насосной части водой!

2. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

Прочтите, пожалуйста, внимательно правила безопасности и следуйте изложенным в них

указаниям. Не соблюдение приведенных ниже правил может привести к серьезным

травмам.

В целях безопасности дети моложе 18 лет, также люди, не ознакомившиеся с данными

правилами, не должны пользоваться насосом.

Используйте насос только по его прямому назначению, указанному в руководстве

пользователя.

Если Вы не имеете навыков в работе с насосом, настоятельно рекомендуется предварительно

проконсультироваться у специалиста или опытного пользователя.

Насос не предназначен для использования лицами (включая детей) с пониженными физическими,

чувственными или умственными способностями или при отсутствии у них опыта или знаний, если они не

находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность.

Дети должны находиться под контролем для недопущения игры с изделием.

Размещение

Внимание!

Местоположение насоса должно быть на твердой и устойчивой ровной поверхности, чтобы избежать

повреждений от возможной повышенной вибрации.

Перед установкой насоса удостоверьтесь, что сам насос и его соединения гарантированы от возможного

затопления. Защитите насос от дождя.

Не используйте насос вблизи мест хранения горючих жидкостей и газов. Содержание песка и иных примесей не должно превышать 50 г/м3 воды, размер фракций не более 5 мм. Рабочее положение насоса – строго горизонтальное. Работа насоса в положении под углом к поверхности –

категорически запрещена!

Внимание!

Ознакомьтесь с окружающей обстановкой вокруг рабочего места. Проверьте наличие возможных опасностей,

которые могут быть не слышимы из-за шума механизмов.

Следите, чтобы поблизости не было людей (особенно детей), не осведомленных о Вашей работе. Работайте

только в условиях хорошей видимости, или обеспечьте рабочее место достаточной освещенность ю.

Соблюдайте тишину в общепринятое время для отдыха.

Визуальный контроль

Перед установкой насоса производите его наружный осмотр на предмет отсутствия повреждений.

Неисправный насос использоваться не должен! При обнаружении повреждений проверяйте и ремонтируйте насос только в сервисном центре.

Техника безопасности

Внимание!

Никогда не запускайте бензиновый двигатель насоса в закрытом помещении. Угарный газ, содержащийся в

выхлопе, может вызвать потерю сознания и даже смерть. Используйте насос только в хорошо проветриваемом месте.

Если у Вас есть сомнения по правильной установке насоса, проконсультируйтесь у

специалиста или опытного пользователя.

Рабочее положение насоса - строго горизонтальное.

Помните – выхлопные газы ядовиты!

Не запускайте насос в плохо вентилируемых помещениях (склады, гаражи, подвалы, крытые автостоянки,

жилые помещения). Даже при использовании шланга для отвода выхлопных газов, ядовитые газы, выходящие из двигателя, могут попадать в окружающее пространство, поэтому необходимо следить за

обеспечением достаточной вентиляции. Работа насоса в закрытых помещениях возможна только при условии соблюдения всех существующих узаконенных положений техники безопасности.

Внимание

Всегда выключайте двигатель, перед заправкой топливом. Не храните насос с заправленным топливным баком внутри помещений, с потенциальными источниками

тепла или огня. Никогда не заправляйте топливо около открытого огня. Не курите во время заправки топливного бака. Старайтесь при заправке не пролить топливо на двигатель или глушитель. При попадании топлива в глаза или рот, промойте место большим количеством воды и немедленно

обратитесь к врачу. При попадании топлива на кожу или одежду, промойте места попадания водой с мылом и

смените одежду. При перевозке насос должен находиться в горизонтальном положении. При перевозке насоса следует

опустошить топливный бак, так как при сильном наклоне топливо может вытечь из карбюратора или

топливного бака.

Внимание!

! Топливо огнеопасно и ядовито!

Двигатель и глушитель могут быть горячими!

Установите насос в место, где посторонние люди (особенно дети) не смогут коснуться

насоса.

Не размещайте огнеопасные материалы около глушителя во время работы насоса. Установите насос на расстоянии не менее 1 м от зданий или другого оборудования, для

избежания перегрева двигателя.

Категорически запрещается:

Перемещать насос во время его работы. Обязательно выключайте насос и только затем перемещайте его. Не допускается оставлять работающий насос без присмотра, так как выкачав воду, он будет работать «в

сухую» без перекачки воды, и может выйти из строя.

При установке насоса на перекачку воды из открытого водоема, купаться, находиться в воде вблизи

работающего насоса запрещается.

Проверять на ощупь температуру нагрева двигателя, прикасаться рукой к глушителю и т.п.

Внимание!

Меры безопасности при эксплуатации

Избегайте работы насоса «в сухую», следите, чтобы насос всегда перекачивал воду. Не допускайте замерзания насоса. Песок и другие твердые частицы в жидкости являются причиной увеличения износа и понижения

производительности насоса. Необходимо использовать фильтр предварительной очистки для перекачивания

воды с возможным содержанием взвеси твердых частиц.

Во время работы не носите свободную одежду, украшения и т.д., укройте длинные волосы, поскольку все это

может быть захвачено движущимися частями инструмента. Надевайте крепкую нескользящую обувь, прочные

брюки, защитные перчатки, защитные очки (обычные очки не являются защитными) или защитную маску,

защитные наушники (при повышенном уровне шума), защитный шлем (в случае соответствующей опасности). Избегайте непреднамеренного пуска.

Внимание!

Время непрерывной работы насоса не должно превышать 2 часов с последующим

отключением 15-20 мин. Пользоваться насосом следует не более 8 часов в сутки.

Не изменяйте конструкцию насоса!

Для предотвращения преждевременного выхода из строя не проводите изменения в

конструкции насоса. Никогда не изменяйте заводские настройки регулятора оборотов двигателя. Работа двигателя при увеличенных оборотах, по отношению к нормативным

заводским настройкам, может привести к выходу насоса из строя или возникновению опасной ситуации, которая не будет рассматриваться как гарантийный случай.

Работайте собранно и ответственно! Не используйте насос, если Вы устали, а так же

если находитесь под влиянием алкоголя или понижающих реакцию лекарственных

средств!

1. Рычаг привода дросселя

2. Выпускной патрубок (напорный)

3. Крышка топливного бака

4. Крышка маслоналивной горловины с щупом

5. Выключатель зажигания

6. Рукоятка стартера

7. Топливный кран

8. Рычаг привода воздушной заслонки карбюратора

9. Заливная горловина насоса

10. Рама

11. Воздушный фильтр

12. Глушитель

13. Пробка маслосливная

14. Пробка слива воды из насоса

15. Впускной патрубок (заборный)

Рис. 1

Во время работы выбирайте удобное, устойчивое, постоянно контролируемое Вами положение. Оберегайте части вашего тела, в первую очередь пальцы, от возможных контактов с движущимися частями

насоса.

Внимание!

Несмотря на то, что среднее значение шумов насоса не представляет угрозы для здоровья людей, в случае

длительного пребывания в непосредственной близости с изделием, рекомендуется пользоваться средствами

защиты органов слуха (наушники, беруши и т.п).

Меры безопасности при обслуживании, ремонте, хранении

Проверку и ремонт насоса производите только в сервисном центре. Храните насос в чистом, сухом и недоступном для детей месте.

Обеспечивайте защиту органов слуха!

3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Внимание! Внешний вид и конструкция насоса может незначительно отличаться от приведенного на рисунке.

Это вызвано дальнейшим техническим усовершенствованием модели. Изготовитель оставляет за собой

право вносить изменения в конструкцию инструмента без предварительного уведомления пользователя, с

целью повышения его потребительских качеств.
