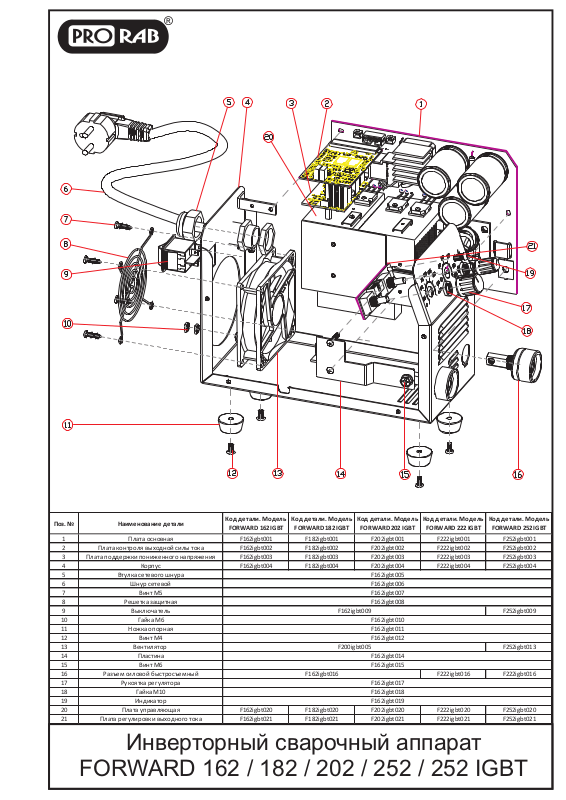

Ïîç. ¹ Наименование детали

Код детали. Модель

FORWARD 162 IGBT

Код детали. Модель

FORWARD 182 IGBT

Код детали. Модель

FORWARD 202 IGBT

Код детали. Модель

FORWARD 222 IGBT

Код детали. Модель

FORWARD 252 IGBT

1 Плата основная F162igbt001 F182igbt001 F202igbt001 F222igbt001 F252igbt001
2 Плата контроля выходной силы тока F162igbt002 F182igbt002 F202igbt002 F222igbt002 F252igbt002
3 Плата поддержки пониженного напряжения F162igbt003 F182igbt003 F202igbt003 F222igbt003 F252igbt003
4 Корпус F162igbt004 F182igbt004 F202igbt004 F222igbt004 F252igbt004
5 Втулка сетевого шнура
6 Шнур сетевой
7 Âèíò Ì5
8 Решетка защитная

9 Выключатель F252igbt009
10 Гайка М6
11 Ножка опорная
12 Âèíò Ì4
13 Вентилятор F252igbt013
14 Пластина
15 Âèíò Ì6
16 Разъем силовой быстросъемный F222igbt016 F222igbt016
17 Рукоятка регул ятора
18 Гайка M10
19 Индикатор
20 Плата управляющая F162igbt020 F182igbt020 F202igbt020 F222igbt020 F252igbt020
21 Плата регулировки выходного тока F162igbt021 F182igbt021 F202igbt021 F222igbt021 F252igbt021

F162igbt014
F162igbt015

F162igbt016

F162igbt017
F162igbt018
F162igbt019

F162igbt005

F162igbt007
F162igbt008

F162igbt009

F200igbt005

F162igbt012

F162igbt011

F162igbt010

F162igbt006

FORWARD 162 / 182 / 202 / 252 / 252 IGBT

Инверторный сварочный аппарат
