Page 1

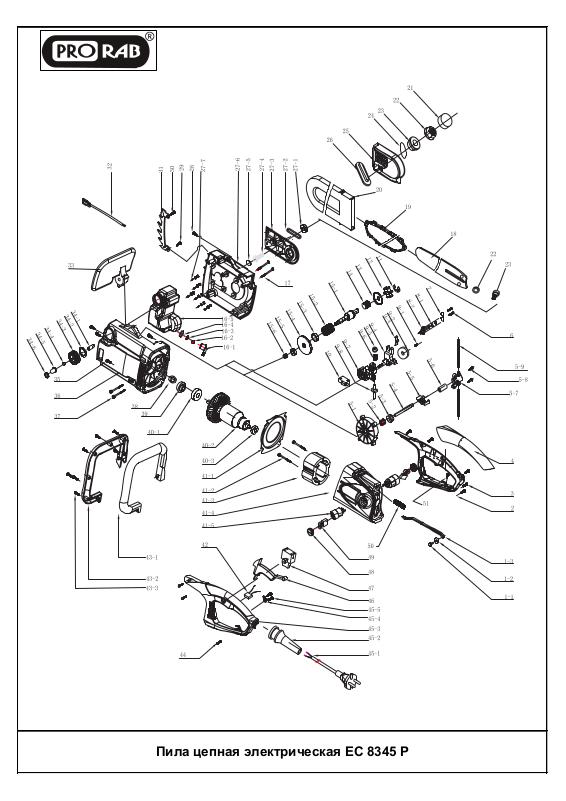

Пила цепная элект рическая EC 8345 P
Page 2
Поз. № Код детали Наименование детали
1-1 8340101 Штифт
1-2 8340102 Колесико
1-3 8340103 Рычаг выключател я
2 8340002 Часть ру чки
3 8340003 Винт
4 8340004 Накладка
5-1 8340501 Кронштейн насоса
5-2 8340502 Шестерня
5-3 8340503 Червяк
5-4 8340504 Вту лка поршня
5-5 8340505 Держатель поршня
5-6 8340506 Вту лка поршня
5-7 8340507 Корпу с насоса
5-8 8340508 Винт
5-9 8340509 Тру бка подачи масла
6 8340006 Винт
7 8340007 Пластина задняя
8-1 8340801 Кольцо
8-2 8340802 Переходник
9-1 8340901 Винт
9-2 8340902 Шайба тормоза
9-3 8340903 Пластина пру жинная
9-4 8340904 Привод
9-5 8340905 Шайба
9-6 8340906 Пру жина
9-7 8340907 Кронштейн рычага
9-8 8340908 Тормоз
10 8340010 Выключатель предохранительный
11 8340011 Кольцо стопорное
12 8340012 Звездочка цепи
13 8340013 Крышка сальника
14 8340014 Пру жина
15-1 8340151 Шпиндель
15-2 8340152 Пру жина тормоза
15-3 8340153 Вту лка шпинделя
15-4 8340154 Шестерня коническая
15-5 8340155 Подшипник 608Z
15-6 8340156 Винт
16-1 8340161 Переходник выходной
16-2 8340162 Фильтр
16-3 8340163 Адаптер
16-4 8340164 Вту лка резиновая
17 8340017 Винт
18 8345018 Шина
19 8345019 Цепь
20 8345020 Кожу х шины
Пила цепная элект рическая EC 8345 P
Page 3
Поз. № Код детали Наименование детали
21 8340021 Колпачок гайки
22 8340022 Гайка фиксирующая
23 8340023 Втулка
24 8345024 Шильд
25 8340025 Наконечник
26 8340026 Уплотнитель наконечника
27-1 8340271 Подшипник 6900Z
27-2 8340272 Уплотнитель
27-3 8340273 Вставка в среднюю часть корпуса с втулкой
27-4 8340274 Винт
27-5 8340275 Прокладка уплотнительная
27-6 8340276 Часть корпуса средняя
27-7 8340277 Винт
28 8340028 Винт
29 8340029 Винт
30 8340030 Винт
31 8340031 Буфер
32 8340032 Клемма
33 8340033 Щиток включения тормозного устройства
34-1 8340341 Клапан
34-2 8340342 Уплотнитель
34-3 8340343 Крышка бачка
34-4 8340344 Фильтр
34-5 8340345 Колпачок
34-6 8340346 Уплотнитель
35 8340035 Винт
36 8340036 Корпус редуктора
37 8340037 Винт
38 8340038 Гайка
39 8340039 Шестерня коническая малая
40-1 8340401 Подшипник опорный передний 6201Z
40-2 8340402 Ротор
40-3 8340403 Подшипник опорный задний 608Z
41-1 8340411 Диффузор
41-2 8340412 Винт
41-3 8340413 Статор
41-4 8340414 Корпус
41-5 8340415 Щеткодержатель
42 8340042 Конденсатор
43-1 8340431 Часть вспомогательной ручки 1
43-2 8340432 Часть вспомогательной ручки 2
43-3 8340433 Винт
44 8340044 Винт
45-1 8340451 Кабель сетевой
45-2 8340452 Втулка кабеля сетевого
45-3 8340453 Ручка
Пила цепная электрическая EC 8345 P
Page 4
Поз. № Код детали Наименование детали
45-4 8340454 Скоба кабеля сетевого
45-5 8340455 Винт
46 8340046 Клавиша выключателя
47 8340047 Выключатель
48 8340048 Крышка щеткодержателя
49 8340049 Щетка
50 8340050 Пружина рычага
51 8340051 Винт
91 8340091 Рычаг выключателя в сборе
95 8340095 Насос в сборе
98 8340098 Система смазки
99 8340099 Тормозное устройство в сборе
910 8340910 Выключатель предохранительный
915 8340915 Привод в сборе
916 8340916 Бачок масляный в сборе
927 8340927 Часть корпуса средняя в сборе
934 8340934 Крышка бачка масляного в сборе
940 8340940 Ротор в сборе
941 8340941 Детали корпуса
943 8340943 Ручка вспомогательная в сборе
945 8340945 Ручка в сборе
Пила цепная электрическая EC 8345 P
