Prorab 9815 User Manual [ru]

1. Основные параметры

1.1. Технические характеристики

1.2. Комплект поставки

1.3. Область применения

3 3 3 3 2. Общие правила безопасности

2.1. Дополнительные меры безопасной эксплуатации

4 6

3. Устройство и составные части

4. Эксплуатация

4.1. Распаковка

4.2. Установка режущего диска

4.3. Включение / Выключение

4.4. Регулировка глубины реза

4.5. Регулировка ширины реза

4.6. Удаление пыли

4.7. Указания по работе инструмента

4.8. Алмазные отрезные круги

8 8 8 9 9

9 10 11 11

5. Периодическое обслуживание

5.1. Правила транспортировки и хранения

12 12

6. Поиск и устранение неисправностей

7. Гарантийные условия

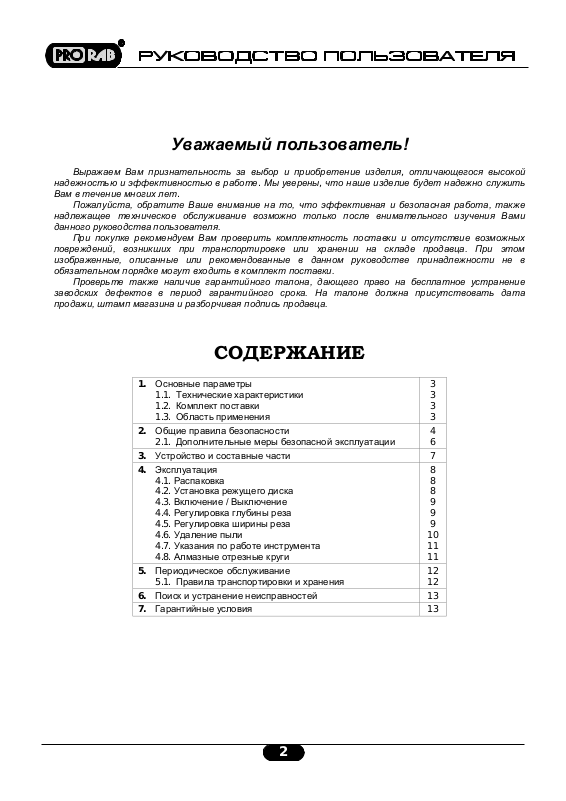

Уважаемый пользователь!

Выражаем Вам признательность за выбор и приобретение изделия, отличающегося высокой надежностью и эффективностью в работе. Мы уверены, что наше изделие будет надежно служить Вам в течение многих лет.

Пожалуйста, обратите Ваше внимание на то, что эффективная и безопасная работа, также надлежащее техническое обслуживание возможно только после внимательного изучения Вами

данного руководства пользователя.

При покупке рекомендуем Вам проверить комплектность поставки и отсутствие возможных повреждений, возникших при транспортировке или хранении на складе продавца. При этом изображенные, описанные или рекомендованные в данном руководстве принадлежности не в

обязательном порядке могут входить в комплект поставки.

Проверьте также наличие гарантийного талона, дающего право на бесплатное устранение заводских дефектов в период гарантийного срока. На талоне должна присутствовать дата

продажи, штамп магазина и разборчивая подпись продавца.

СОДЕРЖАНИЕ

2 2

9812

9815

9818

Максимальная мощность

Вт

1300

1450

1650

Напряжение тока В 230

Частота тока

Гц

Количество оборотов

об/мин

9000

8500

7500

Диаметр режущего диска

мм

125

150

180

Толщина режущего диска

мм 2 2

2,4

Диаметр посадочного отверстия

мм

22,2

25,4

Ширина штробы

мм

8-26

8-30

8-35

Глубина штробы

мм

8-30

8-40

8-45

Температурный режим

°С

+5 + 35

ШТРОБОРЕЗ

PRORAB 9812 / 9815 / 9818

Внимательно прочитайте настоящее руководство и следуйте его указаниям. Используйте данное

руководство для ознакомления с электрическим штроборезом (далее в тексте могут быть использованы технические названия – инструмент, прибор, изделие), его правильным использованием и требованиями безопасности.

Храните данное руководство в надежном месте.

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Технические характеристики

Технические характеристики и комплект поставки могут быть изменены производителем без

предварительного уведомления.

1.2. Комплект поставки

1. Штроборез электрический – 1 шт.

2. Режущий алмазный диск – 2 шт.

3. Шайба – 2 шт.

4. Ключ затяжной – 1 шт.

5. Ключ шестигранный – 1 шт.

6. Дополнительная рукоятка – 1 шт.

7. Руководство пользователя – 1 шт.

1.3. Область применения

Штроборез (далее в тексте могут быть использованы технические названия – инструмент, прибор,

изделие), предназначен для штробления канавочных проемов с регулируемыми шириной и глубиной прореза в кирпиче, бетоне и других подобных материалах; с целью дальнейшей прокладки электросети, водо- и газоараматуры, кабелей и т.д. Инструмент предназначен для прорезки штроб всухую.

Внимание! Инструмент не предназначен для профессионального использования!

3 3

2. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

Прочтите, пожалуйста, внимательно правила безопасности и следуйте изложенным в

них указаниям. Не соблюдение приведенных ниже правил может привести к серьезным

травмам.

В целях безопасности, дети моложе 18 лет, а также люди, не ознакомившиеся с

данными правилами, не должны пользоваться инструментом.

Используйте инструмент только по его прямому назначению, указанному в руководстве

пользователя.

Если Вы не имеете навыков в работе с инструментом, настоятельно рекомендуется предварительно

проконсультироваться у специалиста или опытного пользователя.

Инструмент не предназначен для использования лицами (включая детей) с пониженными

физическими, чувственными или умственными способностями или при отсутствии у них опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора

лицом, ответственным за их безопасность.

Дети должны находиться под контролем для недопущения игры с инструментом. Помните: работа с инструментом требует большой осторожности!

Рабочая зона

Помните! Вы несете ответственность за безопасность на рабочем месте! Ознакомьтесь с окружающей обстановкой вокруг рабочего места. Проверьте наличие возможных

опасностей, которые могут быть не слышимы из-за шума механизмов.

Следите, чтобы поблизости не было посторонних людей (неосведомленных о вашей работе) и

животных. Работайте только в условиях хорошей видимости, или обеспечьте рабочее место

достаточной освещенностью.

Соблюдайте тишину в общепринятое время для отдыха.

Визуальный контроль

Каждый раз перед использованием штробореза производите его наружный осмотр на предмет

отсутствия повреждений. Следует обратить особое внимание на: плавность работы клавиши пуска и кнопки блокировки пуска. Следует проверить, чисты и сухи ли рукоятки управления. Проверить надежность крепления режущего диска и других узлов. Неисправный инструмент использоваться не должен!

Внимание!

Запрещается использовать суррогатную блокировку, например, привязав пусковую клавишу (кнопку)

изоляционной лентой!

Электробезопасность

Запрещается пользоваться штроборезом, если его устройства управления,

защитные и блокировочные устройства повреждены, изношены или удалены!

Никогда не используйте инструмент на открытом воздухе в снег или дождь. Во избежание поражения электрическим током, не касайтесь инструмент влажными

руками. И не пользуйтесь инструментом, если его корпус влажный.

Регулярно обследуйте сетевой шнур на наличие повреждений и износа. Инструмент

может использоваться только при безупречном состоянии сетевого шнура. Сетевой шнур

может быть заменен только в сервисном центре.

Внимание!

При повреждении или разрыве сетевого шнура немедленно выньте

его вилку из штепсельной розетки!

4 4

Не используйте сетевой шнур для вытягивания его вилки из штепсельной розетки. Не наступайте на

сетевой шнур. Защищайте сетевой шнур от воздействия высокой температуры, нефтепродуктов и острых кромок.

Штепсельная розетка электросети должна полностью соответствовать вилке сетевого шнура

инструмента. Настоятельно рекомендуется не использовать различные адаптеры (переходники), а

установить необходимую штепсельную розетку.

Используйте только стандартные удлинители промышленного изготовления. Поперечное сечение

удлинительных кабелей не должно быть меньше, чем у сетевого шнура инструмента. При использовании удлинительного кабеля, намотанного на барабан, вытягивайте кабель на всю длину. При работе на открытом воздухе электрические штепсельные соединения кабелей должны иметь

брызгозащищенное исполнение. При необходимости проконсультируйтесь у специалиста-электрика.

Двойная изоляция

Электрический штроборез имеет двойную изоляцию. Это означает, что все внешние металлические части электрически изолированы от токоведущих частей. Это выполнено за счет размещения дополнительной изоляции между электрическими и механическими частями.

Внимание! Двойная изоляция не заменяет обычных мер предосторожности, необходимых

при работе с этим инструментом. Эта изоляционная система служит дополнительной защитой от травм, возникающих в результате возможного повреждения электрической изоляции внутри инструмента

Внимание!

Для предотвращения преждевременного выхода из строя не проводите изменения в конструкции

инструмента.

Ремонт производите только в сервисном центре.

Не изменяйте конструкцию инструмента!

Внимание!

Напряжение электрической сети ниже 220 В может стать причиной выхода из строя инструмента!

Меры безопасности при эксплуатации

Внимание!

Во время работы необходимо пользоваться специальной защитной

экипировкой!

Во время работы необходимо пользоваться специальной защитной экипировкой! Обязательно пользуйтесь средствами защиты глаз и лица! Защитная маска для лица и

специальные защитные очки предохранят глаза и лицо от травм и ранений от

разлетающихся частиц во время работы.

Одежда должна соответствовать телу, то есть должна плотно прилегать к телу, но не

сковывать движений. Не следует носить никаких украшений или свободной одежды. Убирайте длинные волосы. На всех работах следует носить защитную каску. Следует регулярно проверять, не повреждена ли экипировка.

Обязательно пользуйтесь средствами защиты слуха! Несмотря на то, что среднее

значение шумов не представляет угрозы для здоровья людей, рекомендуется

пользоваться средствами защиты органов слуха (наушники, беруши и т.п)

Защитные рукавицы из крепкой кожи относятся к обязательной оснастке оператора

штробореза, и их следует постоянно надевать во время работы.

На работах с использованием штробореза следует носить защитную обувь с высокими

голенищами нескользящей подошвой и прочным носком. Такая обувь защищает от травм, а также обеспечивает устойчивое положение работника.

5 5
