Prorab 8912 User Manual [ru]

1. Основные параметры

1.1. Технические характеристики

1.2. Комплект поставки

1.3. Область применения

3 3 3 3

2. Общие правила безопасности

3. Устройство и принцип работы

4. Эксплуатация

4.1. Распаковка

4.2. Установка насоса

4.3. Эксплуатация

7 7 7

5. Техническое обслуживание и хранение

5.1. Техническое обслуживание

5.2. Хранение

19 10 10

6. Возможные неисправности и способы их устранения

7. Гарантийные условия

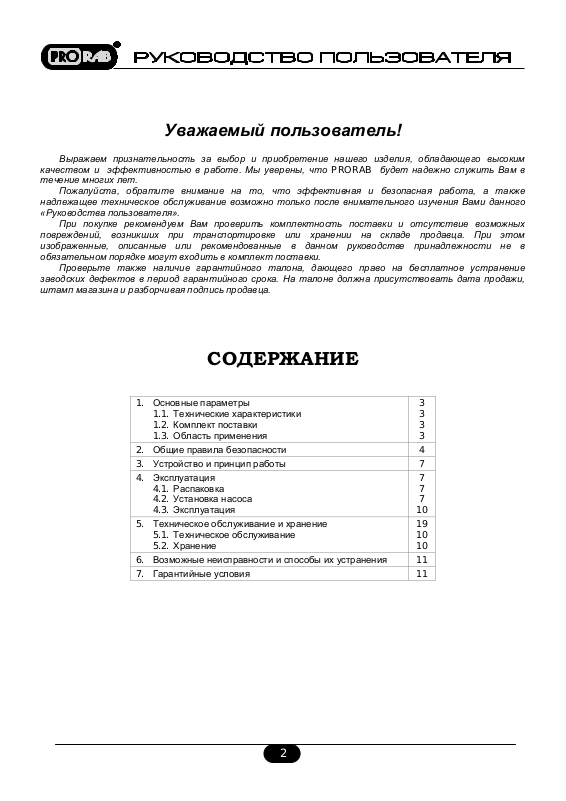

Уважаемый пользователь!

Выражаем признательность за выбор и приобретение нашего изделия, обладающего высоким

качеством и эффективностью в работе. Мы уверены, что PRORAB будет надежно служить Вам в течение многих лет.

Пожалуйста, обратите внимание на то, что эффективная и безопасная работа, а также

надлежащее техническое обслуживание возможно только после внимательного изучения Вами данного

«Руководства пользователя».

При покупке рекомендуем Вам проверить комплектность поставки и отсутствие возможных повреждений, возникших при транспортировке или хранении на складе продавца. При этом изображенные, описанные или рекомендованные в данном руководстве принадлежности не в

обязательном порядке могут входить в комплект поставки.

Проверьте также наличие гарантийного талона, дающего право на бесплатное устранение заводских дефектов в период гарантийного срока. На талоне должна присутствовать дата продажи,

штамп магазина и разборчивая подпись продавца.

СОДЕРЖАНИЕ

8910

8911

8912

Номинальное напряжение, В.

220

Частота тока питающей сети, Гц.

Мощность, Вт.

370

550

750

Макс. высота подъема, м.

Макс. глубина всасывания, м.

Производительность, л/мин.

Диаметр впускного отверстия, дюйм

1”

Диаметр выпускного отверстия, дюйм

1”

Макс. рабочее давление, бар.

Макс. количество оборотов, об/мин.

2800

2850

Максимальная температура

перекачиваемой жидкости, °С.

+1 + 50°С

Температура окружающей среды, °С.

+10 + 40

Класс защиты

Класс изоляции

IP 44

Размеры в упаковке (Д х Ш х В), мм.

275 х 137 х 180

340 х 185 х 210

НАСОС ВИХРЕВОЙ ЦЕНТРОБЕЖНЫЙ

PRORAB 8910 / 8911 / 8912

Внимательно прочитайте настоящее руководство и следуйте его указаниям. Используйте данное

руководство для ознакомления с насосом вихревым центробежным (далее в тексте – насос, электронасос, инструмент), его правильным использованием и требованиями безопасности.

Храните данное руководство в надежном месте.

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Технические характеристики

1.2. Комплект поставки

1. Насос в сборе – 1 шт.

2. Руководство пользователя – 1 шт.

3. Упаковка – 1 шт.

4. Комплект монтажных соединений (фитинг, шайба) – 1 шт.

1.3. Область применения

Насос бытовой центробежный предназначен для перекачки пресной воды из колодцев, скважин,

резервуаров а также открытых водоемов, для полива садов, огородов, приусадебных участков, для подачи воды на верхние этажи зданий, для увеличения давления в водяных системах.

Насосом нельзя перекачивать агрессивные, легко воспламеняющиеся или взрывчатые жидкости

(например, бензин, масла, нитрорастворители), морскую воду, также жидкие пищевые продукты.

Насос не предназначен для перекачивания питьевой воды. Категорически запрещается перекачивание грязной воды, содержащей абразивные вещества или

длинноволокнистые включения.

Насос может использоваться при следующих климатических условиях:

o Интервал температур от +10°С до +40°С; o Относительная влажность воздуха до 95% при температуре +25°С; o Высота над уровнем моря, не более 1000 м.

Внимание!

Насос не предназначена для профессионального использования.

Работа электронасоса без воды категорически запрещается!

Внимание!

Включать электронасос следует только с заливкой насосной части водой!

Категорически запрещается касаться включенного в сеть электронасоса и его

работа без заземления!

Внимание!

Подключение электронасоса к сети должен проводить электрик и не реже

одного раза в год он должен привлекаться для осмотра электропроводки.

2. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

Прочтите, пожалуйста, внимательно правила безопасности и следуйте изложенным в

них указаниям. Не соблюдение приведенных ниже правил может привести к

серьезным травмам, полученным в результате поражения электрическим током и др.

В целях безопасности дети моложе 18 лет, также люди, не ознакомившиеся с данными

правилами, не должны пользоваться насосом.

Используйте насос только по его прямому назначению, указанному в руководстве

пользователя.

Время непрерывной работы электронасоса не должно превышать 2 часов с последующим отключением

15-20 мин.

Инструмент не предназначен для использования лицами (включая детей) с пониженными физическими,

чувственными или умственными способностями или при отсутствии у них опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным

за их безопасность.

Дети должны находиться под контролем для недопущения игры с инструментом.

Размещение

Внимание!

Местоположение насоса должно быть на твердой и устойчивой ровной поверхности. Для надежной

фиксации насоса, рекомендуется прикрепить его к поверхности винтовым соединением.

Перед установкой насоса удостоверьтесь, что сам насос и его электрические соединения

гарантированы от возможного затопления. Защитите насос от дождя.

Не используйте насос вблизи мест хранения горючих жидкостей и газов. Содержание песка и иных примесей не должно превышать 50 г/м3 воды, размер фракций не более 2

мм. Большее содержание уменьшает срок эксплуатации, и повышает опасность блокирования насоса.

Рабочее положение насоса – строго горизонтальное. Работа насоса в положении под углом к

поверхности – категорически запрещена!

Внимание!

Если у Вас есть сомнения по правильной установке насоса, пожалуйста,

проконсультируйтесь у специалиста.

Работа и установка насоса разрешается только в строго горизонтальном

положении оси вала двигателя!

Визуальный контроль

Перед установкой насоса производите его наружный осмотр на предмет отсутствия повреждений

(особенно у сетевого шнура и вилки штепсельного соединения). Неисправный насос использоваться не должен. При обнаружении повреждений проверяйте насос только в сервисном центре.

Электробезопасность

Внимание!

Регулярно обследуйте сетевой шнур на наличие повреждений и износа. Насос может использоваться

только при безупречном состоянии сетевого шнура. Сетевой шнур может быть заменен только в

сервисном центре.

Двойная изоляция

Внимание! Двойная изоляция не заменяет обычных мер предосторожности, необходимых

Внимание!

Перед включением электронасоса наружным осмотром проверьте целостность изоляции питающего шнура и штепсельной вилки. Допускается использовать выключатели, одновременно отключающие обе жилы питающего шнура. Допускается использовать для подключения электронасоса удлинитель с розеткой с

сечением жил 0,75 мм2.

Во время длительного перерыва в работе, перед обслуживанием, ремонтом и

хранением насоса извлекайте вилку сетевого шнура из штепсельной розетки!

Насос должен быть заземлен в соответствии с действующими правилами. Рекомендуется, особенно при работе на открытом воздухе, подключать насос через автомат

защитного отключения по току утечки с номинальным током утечки ≤30 мА (УЗО, аварийный прерыватель цепи, FI выключатель). При необходимости проконсультируйтесь у специалиста-электрика.

Использование насоса, в непосредственной близости от бассейнов, садовых

прудов и других подобных мест допустимо только в случае, если насос подключен через аварийный прерыватель цепи!

Инструмент имеет двойную изоляцию. Это означает, что все внешние металлические части

электрически изолированы от токоведущих частей. Это выполнено за счет размещения

дополнительной изоляции между электрическими и механическими частями.

при работе с этим инструментом. Эта изоляционная система служит дополнительной защитой от травм, возникающих в результате возможного

повреждения электрической изоляции внутри инструмента.

Напряжение электрической сети ниже 220 В может стать причиной выхода из

строя насоса!

Внимание! При повреждении или разрыве сетевого шнура немедленно выньте

его вилку из штепсельной розетки!

Во избежание несчастных случаев электронасос при всех схемах установки должен быть надежно

заземлен. Заземление можно осуществить голым стальным проводом диаметром не менее 6 мм. Один конец провода следует закрепить к электронасосу заземляющим винтом, а другой конец провода

присоединить к заземлителю. В качестве заземлителя могут быть использованы:

o Металлические трубы артезианских колодцев. o Металлические трубы зданий и сооружений (за исключением отопительной системы). o Вертикально забитые в землю стальные трубы или стержни, (при применении труб толщина их

стенок должна быть не менее 3,5 мм), а также стальные ленты, толщиной не менее 4-х мм и

площадью поперечного сечения не менее 48 мм

, или проволока диаметром 6 мм.
