1. Основные параметры

1.1. Технические характеристики

1.2. Комплект поставки

1.3. Область применения

3 3 3 4

2. Общие правила безопасности

3. Устройство и принцип работы

4. Эксплуатация

4.1. Распаковка

4.2. Установка насоса

4.3. Эксплуатация

6 6 7 8

5. Техническое обслуживание и хранение

5.1. Техническое обслуживание

5.2. Хранение

9 9 9

6. Возможные неисправности и способы их устранения

7. Гарантийные условия

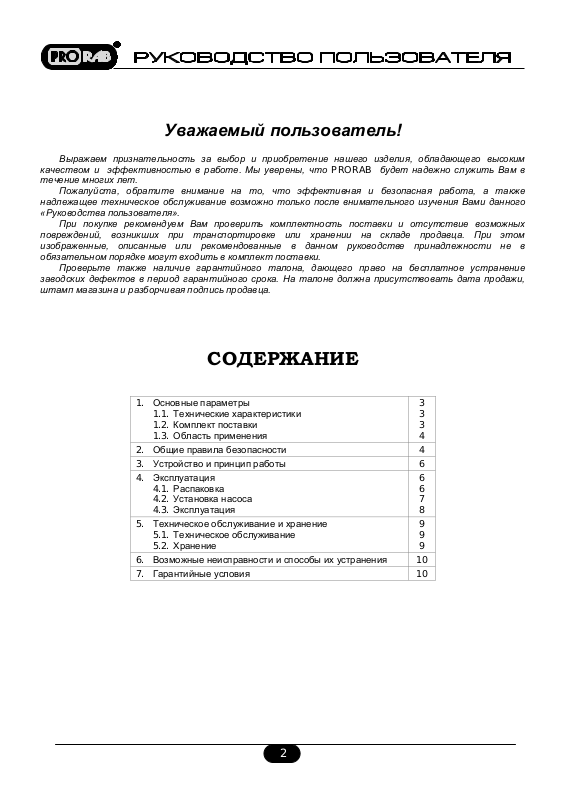

Уважаемый пользователь!

Выражаем признательность за выбор и приобретение нашего изделия, обладающего высоким

качеством и эффективностью в работе. Мы уверены, что PRORAB будет надежно служить Вам в течение многих лет.

Пожалуйста, обратите внимание на то, что эффективная и безопасная работа, а также

надлежащее техническое обслуживание возможно только после внимательного изучения Вами данного

«Руководства пользователя».

При покупке рекомендуем Вам проверить комплектность поставки и отсутствие возможных повреждений, возникших при транспортировке или хранении на складе продавца. При этом изображенные, описанные или рекомендованные в данном руководстве принадлежности не в

обязательном порядке могут входить в комплект поставки.

Проверьте также наличие гарантийного талона, дающего право на бесплатное устранение заводских дефектов в период гарантийного срока. На талоне должна присутствовать дата продажи,

штамп магазина и разборчивая подпись продавца.

СОДЕРЖАНИЕ

8850

8851

8860

8861

8881

Номинальное напряжение, В.

220

Частота тока, Гц.

Мощность, Вт

305

Макс. высота подъема, м.

4 4 6 6 15

Производительность, л/мин.

Максимальное рабочее давление, бар.

Количество оборотов, об/мин.

2850

Максимальная температура

перекачиваемой жидкости, °С.

+110

Температура окружающей среды, °С.

+10 + 40

Класс защиты

IP42

Класс изоляции

Размеры в упаковке (Д х Ш х В), мм.

175x150x158

198x190x155

Диаметр впускного отверстия, дюйм

1‖

1,25’’

1―

1,25‖

Диаметр выпускного отверстия, дюйм

3/4―

1‖

3/4―

1‖

НАСОС ЭЛЕКТРИЧЕСКИЙ

ЦИРКУЛЯЦИОННЫЙ

PRORAB 8850 / 8851 / 8860 / 8861 / 8881

Внимательно прочитайте настоящее руководство и следуйте его указаниям. Используйте данное

руководство для ознакомления с насосом електричеким вибрационным (далее в тексте – насос или инструмент), его правильным использованием и требованиями безопасности.

Храните данное руководство в надежном месте.

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Технические характеристики

Технические характеристики и комплект поставки могут быть изменены производителем без

1.2. Комплект поставки

1. Насос – 1 шт.

2. Руководство пользователя – 1 шт.

3. Упаковка – 1 шт.

4. Комплект монтажных соединений (фитинг, шайба) – 1 шт.

предварительного уведомления.

1.3. Область применения

Насос электрический циркуляционный предназначен для для перекачки чистой воды, не содержащей

абразивных примесей или других химически агрессивных соединений, в домашних отопительных и

водоохлаждающих системах со стабильным или мало изменяющимся расходом воды.

Насос предназначен для работы в условиях умеренного климата с диапазоном рабочих температур от

+25 до +110°С и относительной влажности воздуха не более 90%. Высота над уровнем моря не более

1000 м. Питание от сети переменного тока напряжением 220 В, частотой 50 Гц. Допускаемые

отклонения напряжения +/-10%, частоты +/-5%.

Данным насосом нельзя перекачивать агрессивные, легко воспламеняющиеся или взрывчатые

жидкости (например, бензин, масла, нитрорастворители), морскую воду, также жидкие пищевые

продукты.

Насос не предназначен для перекачивания питьевой воды. Категорически запрещается перекачивание грязной воды, содержащей абразивные вещества или

длинноволокнистые включения

Внимание!

Насос не предназначен для профессионального использования.

Работа электронасоса без воды категорически запрещается!

Внимание!

Категорически запрещается касаться включенного в электросеть насоса и его

работа без заземления!

2. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

Прочтите, пожалуйста, внимательно правила безопасности и следуйте изложенным в них

указаниям. Не соблюдение приведенных ниже правил может привести к серьезным травмам, полученным в результате поражения электрическим током и др.

В целях безопасности дети моложе 18 лет, также люди, не ознакомившиеся с данными

правилами, не должны пользоваться насосом.

Используйте насос только по его прямому назначению, указанному в руководстве

пользователя.

Инструмент не предназначен для использования лицами (включая детей) с пониженными физическими,

чувственными или умственными способностями или при отсутствии у них опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным

за их безопасность.

Дети должны находиться под контролем для недопущения игры с инструментом.

Размещение

Внимание!

Если у Вас есть сомнения по правильной установке насоса, пожалуйста,

проконсультируйтесь у опытного специалиста.

Работа и установка насоса разрешается только в строго горизонтальном

положении оси вала двигателя!
