1. Основные параметры

1.1. Технические характеристики

1.2. Комплект поставки

1.3. Область применения

3
3
3
3

2. Описание условных обозначений

4

3. Устройство и принцип работы

4

4. Эксплуатация

4.1. Распаковка

4.2. Установка насоса

4.3. Эксплуатация

5
5
5
5

5. Техническое обслуживание

6

6. Возможные неисправности и способы их устранения

7

7. Гарантийные условия

7

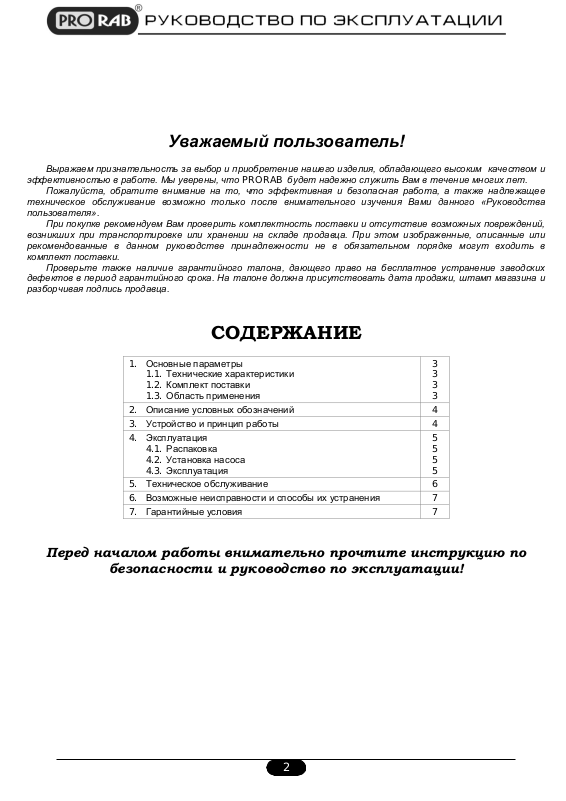

Уважаемый пользователь!

Выражаем признательность за выбор и приобретение нашего изделия, обладающего высоким качеством и

эффективностью в работе. Мы уверены, что PRORAB будет надежно служить Вам в течение многих лет.

Пожалуйста, обратите внимание на то, что эффективная и безопасная работа, а также надлежащее

техническое обслуживание возможно только после внимательного изучения Вами данного «Руководства

пользователя».

При покупке рекомендуем Вам проверить комплектность поставки и отсутствие возможных повреждений,
возникших при транспортировке или хранении на складе продавца. При этом изображенные, описанные или
рекомендованные в данном руководстве принадлежности не в обязательном порядке могут входить в

комплект поставки.

Проверьте также наличие гарантийного талона, дающего право на бесплатное устранение заводских
дефектов в период гарантийного срока. На талоне должна присутствовать дата продажи, штамп магазина и

разборчивая подпись продавца.

СОДЕРЖАНИЕ

Перед началом работы внимательно прочтите инструкцию по

безопасности и руководство по эксплуатации!

2

8730 PN

8737 PN

Напряжение в сети, В.

220

Частота тока, Гц.

50

Мощность, Вт.

750

11000

Производительность, л/час.

13000

15500

Макс. высота подъема воды, м.

8

11

Подъем воды с глубины, м.

5

Максимальный диаметр частиц, мм

35

Диаметр для шланга, дюйм.

1" - 1*1/4" - 1*1/2"

Температура перекачиваемой жидкости, °С.

+1 + 35

Минимальный уровень воды, см.

5

Высота включения, см.

53

Высота выключения, см.

5

Длина сетевого шнура, м.

10

НАСОС ПОГРУЖНОЙ ДРЕНАЖНЫЙ

PRORAB 8730 PN / 8737 PN

Внимательно прочитайте настоящее руководство и следуйте его указаниям. Используйте данное руководство

для ознакомления с погружным дренажным насосом (далее в тексте могут быть использованы технические
названия – насос, изделие, инструмент), его правильным использованием и требованиями безопасности.

Храните данное руководство в надежном месте.

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Технические характеристики

Технические характеристики и комплект поставки могут быть изменены производителем без

предварительного уведомления.

1.2. Комплект поставки

1. Насос погружной – 1 шт.

2. Руководство по эксплуатации – 1 шт.

3. Инструкция по безопасности – 1 шт.

4. Фитинг универсальный – 1 шт.

1.3. Область применения

Погружной дренажный насос (далее в тексте могут быть использованы технические названия – насос, изделие,

инструмент) предназначен для перекачки пресной воды из колодцев и скважин, а также открытых водоемов.
Неочищенных сточных вод, чистых и загрязненных жидкостей.

Насос может откачивать чистую и загрязненную воду из затапливаемых помещений. Служит для понижения

уровня грунтовых вод, откачивания воды при проведении строительных работ, перекачивания неочищенных

сточных вод из туалетов, выгребных ям и пр. Осушения бассейнов, погребов. Подачи воды для фонтанов,
полива сада и огорода.

Данным насосом нельзя перекачивать агрессивные, легко воспламеняющиеся или взрывчатые жидкости

(например, бензин, масла, нитрорастворители), а также жидкие пищевые продукты.

Насос не предназначен для подачи питьевой воды в жилые помещения.
Высокая степень гидроизоляции обеспечивает возможность работы насоса на глубине до 5 метров.
Насос используется для непродолжительных работ в бытовых условиях, эксплуатация под надзором оператора.
Насос соответствует нижеследующим нормам технического контроля, а также нормам безопасности:

требованиям Технического Регламента о безопасности машин и оборудования (Постановление Правительства

РФ от 15.09.2009 №753 с изменениями, утвержденными постановлением Правительства РФ от 24.03.2011 №

205). Сертификат соответствия №C-CN.AВ 29.B.21415. Срок действия сертификата соответствия с 06.12.2011
по 05.12.2012 г.

Внимание!

Насос не предназначен для профессионального использования!

3

Внимательно прочитайте правила безопасности и эксплуатации! Следуйте

изложенным в них указаниям. Не соблюдение данных правил может привести к

серьезным последствиям и травмам.

Остерегайтесь поражения электрическим током!

Обратите внимание! Важная информация!

При повреждении или разрыве сетевого шнура немедленно выньте его вилку из

штепсельной розетки!

1. Шнур сетевой

2. Проушина фиксации поплавка

3. Ручка для переноски

4. Корпус

5. Фитинг универсальный

6. Основание

7. Поплавковый выключатель

Рис. 1

2. ОПИСАНИЕ УСЛОВНЫХ ОБОЗНАЧЕНИЙ

3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Внимание! Внешний вид изделия может незначительно отличаться от приведенного на рисунке. Это вызвано

дальнейшим техническим усовершенствованием модели. Изготовитель оставляет за собой право вносить
изменения в конструкцию насоса без предварительного уведомления пользователя, с целью повышения его

потребительских качеств.

Насос дренажный состоит из насосной части и электродвигателя.
Насосная часть состоит из рабочего лопастного колеса, закрепленного на вал ротора электродвигателя,

резиновый уплотнителей (сальников) и корпуса насоса. Внизу насосной части расположены всасывающие
отверстия для механической очистки воды.

Электродвигатель однофазный, асинхронный, переменного тока (220В / 50Гц), с частотой вращения ~2900

об/мин, находится внутри герметично закрытого корпуса. Состоит из статора и короткозамкнутого ротора.

Статор имеет две обмотки - пусковую и рабочую.

4
