pro.point 8510851 User Manual

V1.3 8510851

VARIABLE SHADE AUTO-DARKENING

WELDING HELMET

User Manual

Please read and understand all instructions before use. Retain this manual
for future reference.

8510851 Variable Shade Auto-Darkening Welding Helmet V1.3

SPECIFICATIONS

Design Black

Viewing Area 3.86 x 2.44 in.

Light State Shade DIN 4

Variable Shade DIN 9 to 13

Shade Control Internal

Reaction Time 1/25,000 Seconds

Delay Control (Dark to Light)

0.1 to 1.0 Seconds (Adjustable)

UV/IR Protection Up to Shade DIN 16 at All Times

Arc Sensors 4

Power Supply Solar Cells with Lithium Battery

Backup (2 x CR2450)

Power ON/OFF Fully Automatic

TIG Rating

DC ≥ 5 Amps

Grind Mode Yes

Operating Temperature -5 to 55°C

Storage Temperature -20 to 70°C

Overall Weight 22 oz.

Compliance ANSI Z87.1-2010 and CSA Z94.3-07

VARIABLE SHADE AUTO-DARKENING

WELDING HELMET

2 For technical questions call 1-800-665-8685

V1.3 Variable Shade Auto-Darkening Welding Helmet 8510851

INTRODUCTION

The filter cartridge in the Variable Shade Auto-Darkening Welding
Helmet is designed for arc welding or cutting applications, including
hand welding, gas protected welding, argon arc welding and
plasma cutting.

The solar auto-darkening filter employs photoelectric sensors that cause
the liquid crystal to change from the bright state to dark state as soon
as it receives arc light. The state changes from dark to bright shortly
after the welding is finished. The delay is to protect the eyes and face
from harmful infrared or ultraviolet radiation.

SAFETY

WARNING! Read and understand all instructions before using this tool.
The operator must follow basic precautions to reduce the risk of
personal injury and/or damage to the equipment.

Keep this manual for safety warnings, precautions, operating or
inspection and maintenance instructions.

HAZARD DEFINITIONS

Please familiarize yourself with the hazard notices found in this manual.
A notice is an alert that there is a possibility of property damage, injury
or death if certain instructions are not followed.

WARNING! This notice indicates a specific hazard or unsafe practice

that

could

result in

severe personal injury or death

if the

proper precautions are not taken.

NOTICE! This notice indicates that a specific hazard or unsafe

practice will result in equipment or property damage, but
not personal injury.

WORK AREA

1. Operate in a safe work environment. Keep your work area clean,
well lit and free of distractions.

2. Keep anyone not wearing the appropriate safety equipment
away from the work area.

Visit www.princessauto.com for more information 3

8510851 Variable Shade Auto-Darkening Welding Helmet V1.3

3. Store tools properly in a safe and dry location. Keep tools out of
the reach of children.

PERSONAL SAFETY

WARNING! Wear personal protective equipment approved by the
Canadian Standards Association (CSA) or American National
Standards Institute (ANSI).

1. Always wear impact safety goggles that provide front and side
protection for the eyes.

2. Wear gloves that provide protection based on the work
materials or to reduce the effects of tool vibration.

3. Wear protective clothing designed for the work environment
and tool.

4. Control the tool, personal movement and the work environment
to avoid personal injury or damage to tool.

5. Do not operate any tool when tired or under the influence of
drugs, alcohol or medications.

6. Use the correct tool for the job. This welding helmet was
designed for a specific function. Do not modify or alter this
welding helmet or use it for an unintended purpose.

SPECIFIC SAFETY PRECAUTIONS

WARNING! The Auto-Darkening Welding Helmet does not protect
against severe impact hazards, explosions or corrosive liquids.
Machine guards or eye splash protection must be used when these
hazards are present.

WARNING! Using filter forms from any other manufacturer’s helmet
can seriously impaired the protection provided and may result in
serious personal injury.

1. This auto-darkening welding helmet is not recommended
for overhead welding applications, laser welding or laser
cutting applications.

2. This welding helmet is not suitable to laser welding and oxy­acetylene welding.

3. In the event of electronic failure, the filter remains dark to
protect against UV and IR radiation according to Shade 16.

4 For technical questions call 1-800-665-8685

V1.3 Variable Shade Auto-Darkening Welding Helmet 8510851

4. The auto-darkening welding filter should always be used with
original inner and outer cover lenses. Never open or tamper with
the filter cartridge.

5. Ensure the front cover lens is mounted before use and remove
protective film.

6. Ensure that the lens is clean and there is no dirt or spatter
covering the 4 sensors at the front of the filter cartridge.

7. Inspect all parts for signs of wear or damage. Any scratched or
cracked parts should be replaced prior to use.

8. Never place the helmet on a hot surface.

9. Arc rays can burn both eyes and skin. Arc welding produces
intense visible and invisible (ultraviolet and infrared) rays. Wear a
welding helmet fitted with the proper shade to protect your face
and eyes when welding or watching.

10. Check whether welding or grinding mode is chosen before use.

11. The reaction of the Filter’s liquid crystal will be slower if
the ambient temperature is low, but it will not affect protective
functions.

12. Replace the protective lenses immediately if broken or
scratched. The damage will obscure vision and reduce the filter’s
protective performance.

13. Use the correct tool for the job. This tool was designed for a
specific function. Do not modify or alter this tool or use it for an
unintended purpose.

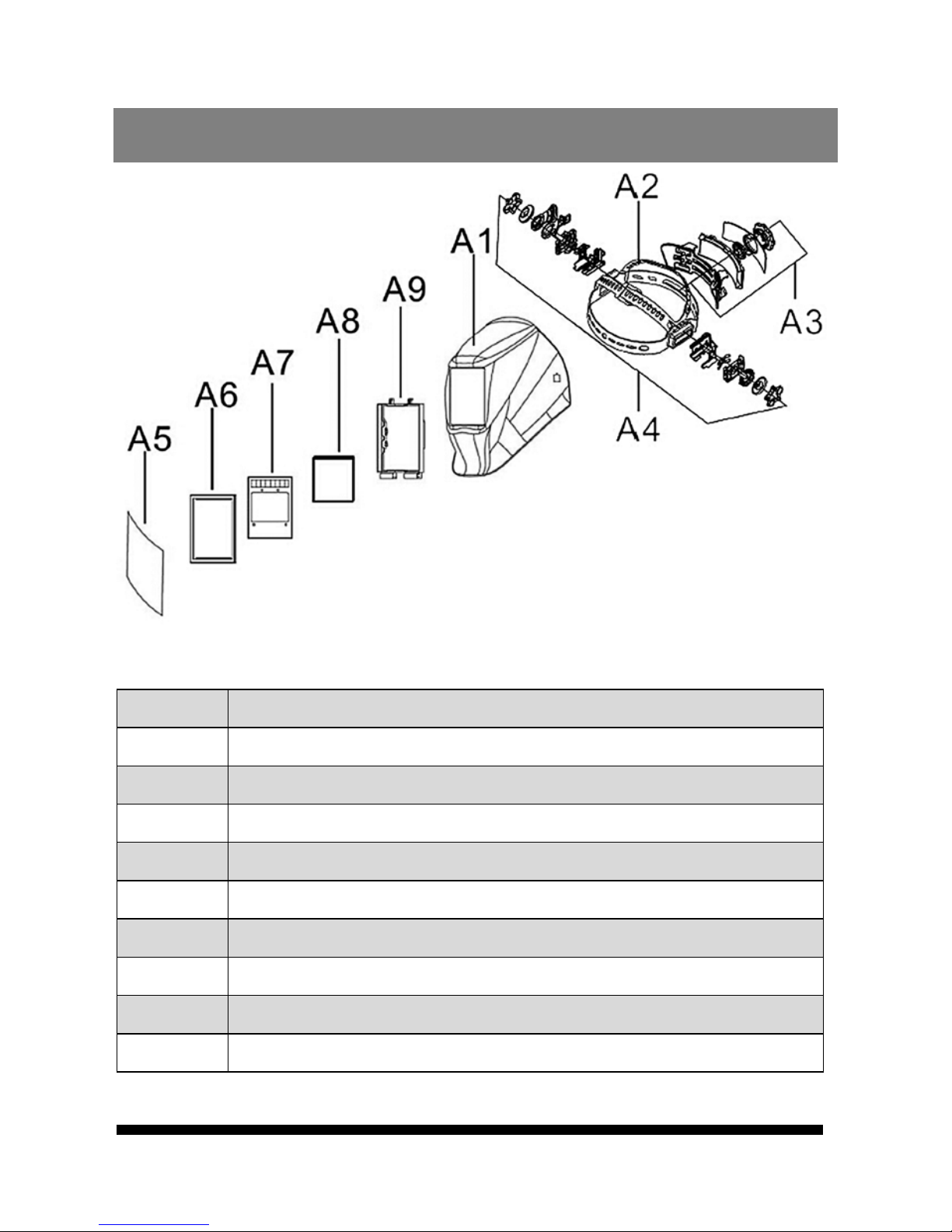

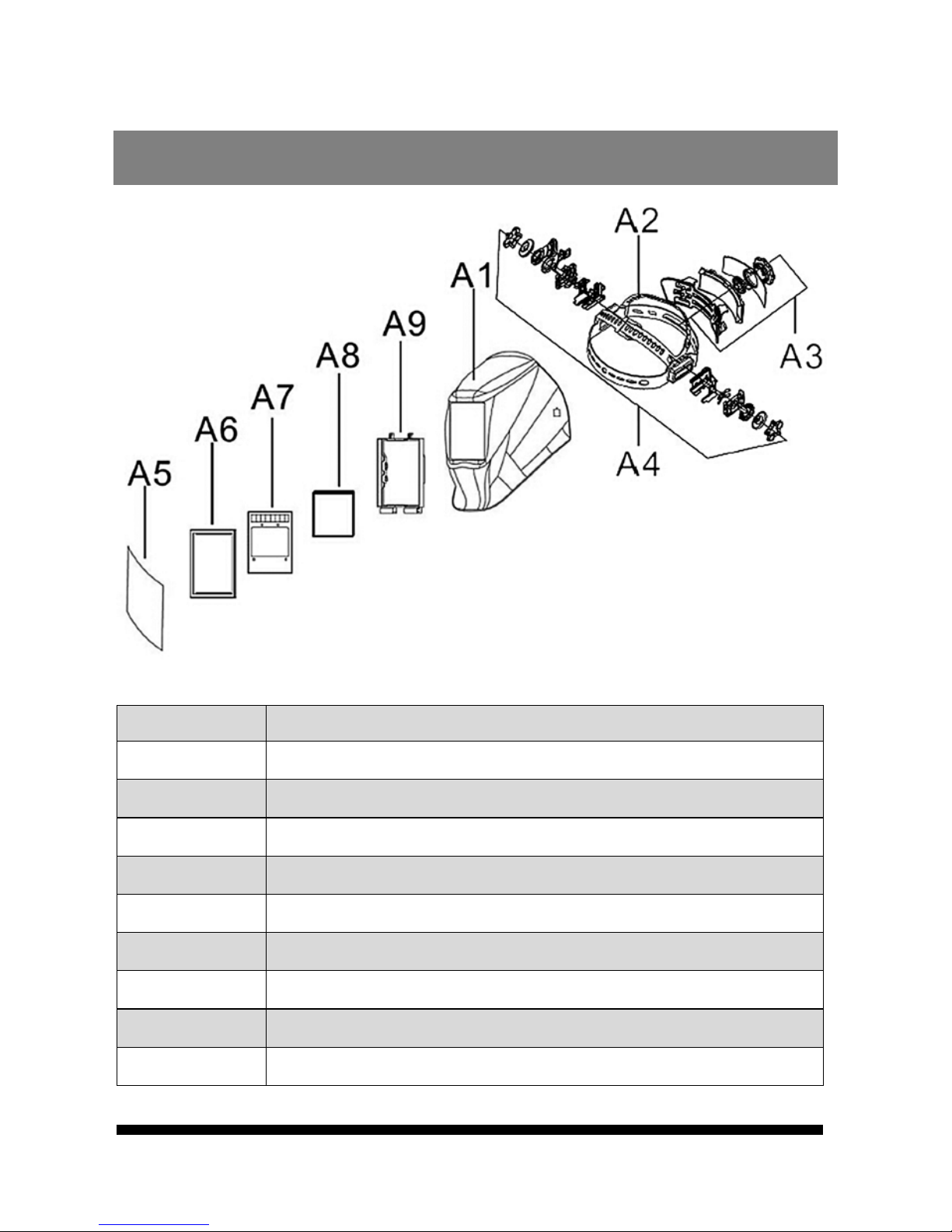

PARTS IDENTIFICATION

WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a
malfunction and personal injury.

Remove the parts and accessories from the packaging and inspect for
damage. Make sure that all items in the parts list are included.

Contents:

• Welding Helmet Shell

• Cartridge Filter

• Internal and External Lenses

• Headgear

• Battery x 2

Visit www.princessauto.com for more information 5

8510851 Variable Shade Auto-Darkening Welding Helmet V1.3

ASSEMBLY

The welding helmet is preassembled. Remove the protective film from
both lenses before use.

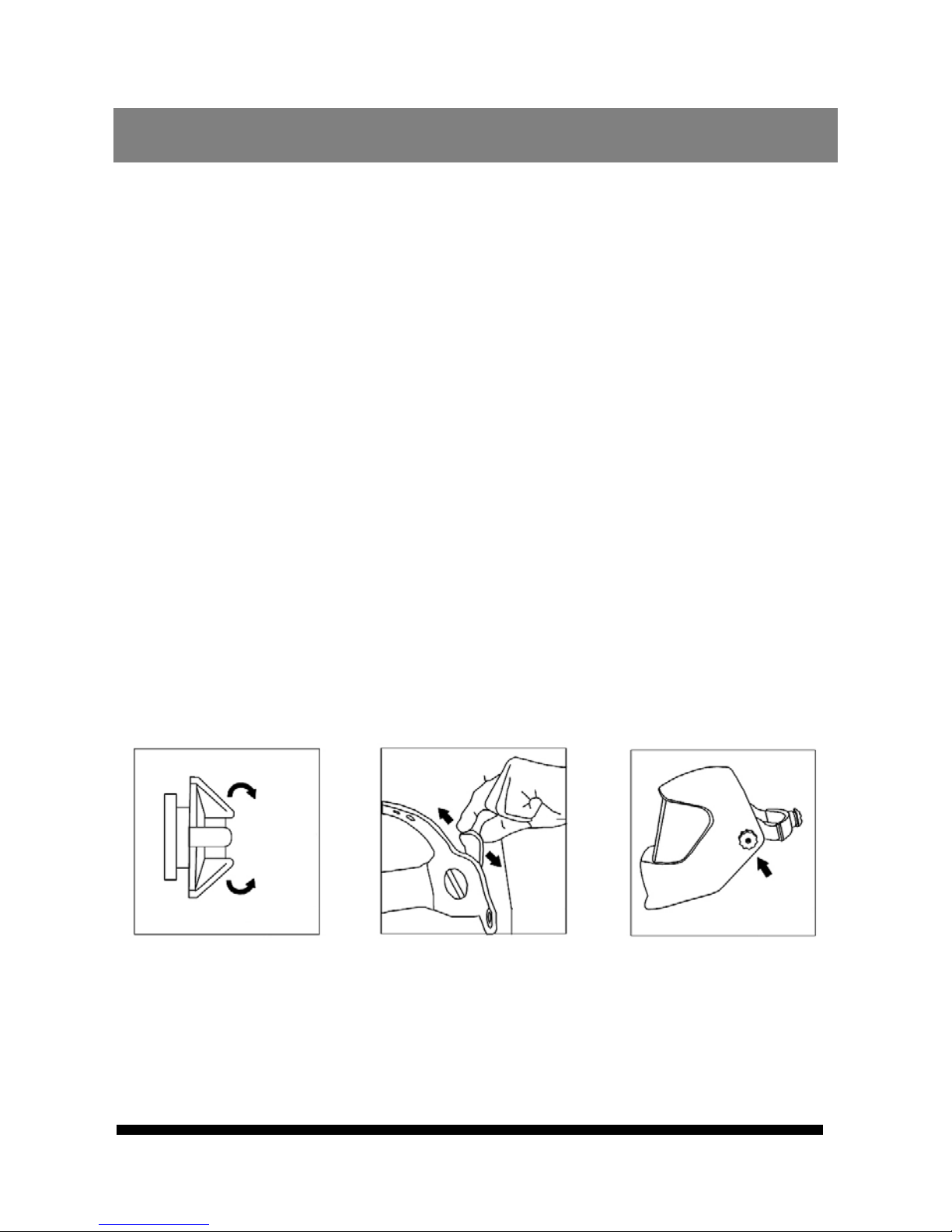

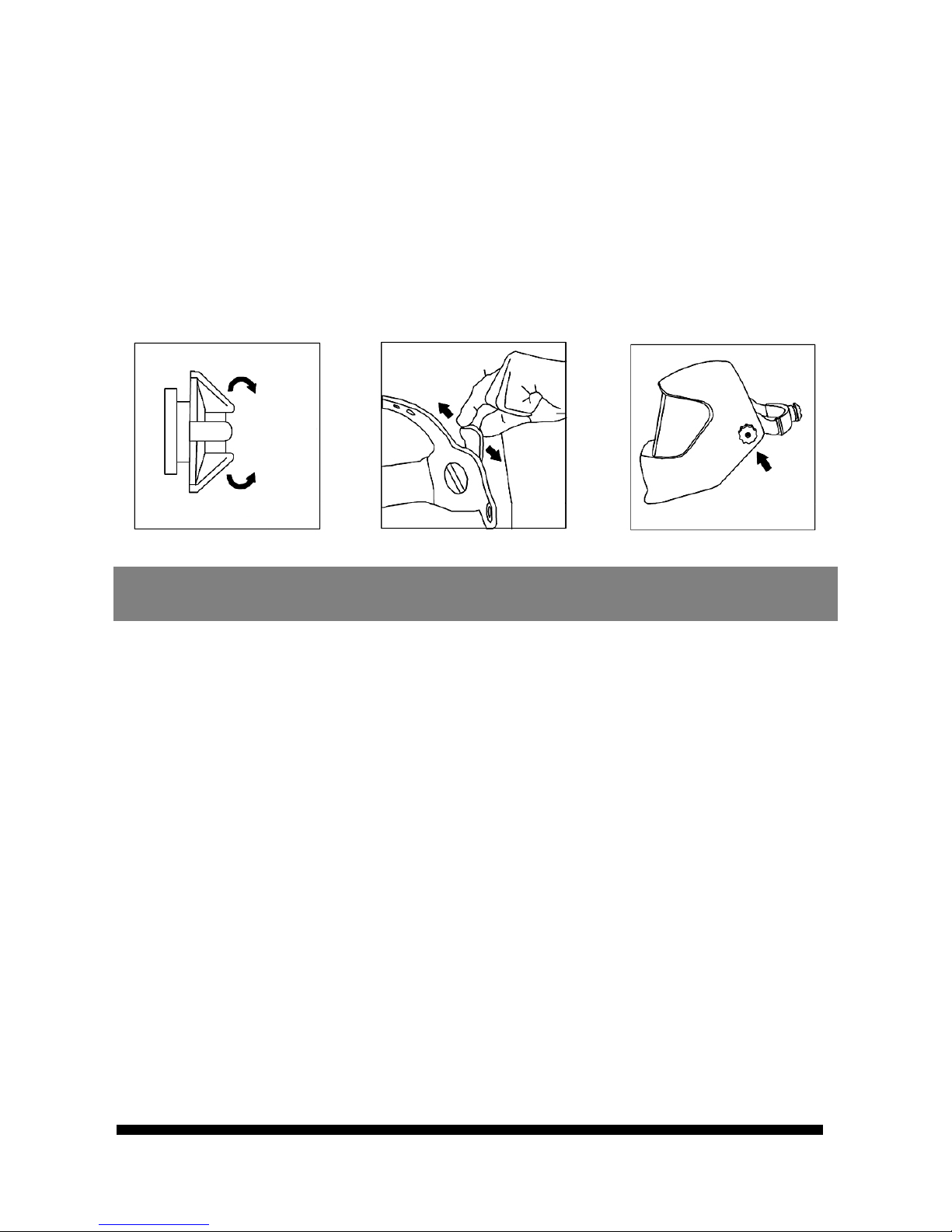

ADJUST THE WELDING HELMET FIT

The headband should be adjusted both in diameter and height. The
angle between face and helmet should also be adjusted (recommended
10° to 12°).

1. Adjust the headband diameter with the twist knob on the
headband. Twist clockwise to tighten and counterclockwise to
loosen (Fig. 1).

2. Adjust the headband height by releasing the tab and changing
the top strap hole.

3. Adjust the helmet position on the headband with the side tab
system. There are five pegs on the right side of the headband.
Slide the tab on the helmet over the peg on the right side to
position the welding helmet before fine tuning the viewing angle
in the next step (Fig. 2).

4. Adjust the helmet to get the desired viewing angle. Once the
angle is correct, tighten the two angle adjustment knobs
connecting the headband to the helmet shell until snug. The
helmet should still swing up, but it should not drift downward
when in place for welding (Fig. 3).

Fig. 1

Fig. 2

Fig. 3

6 For technical questions call 1-800-665-8685

V1.3 Variable Shade Auto-Darkening Welding Helmet 8510851

OPERATION

BEFORE WELDING

1. Ensure that the internal and
external protective films are
removed from the lenses.

2. Check that the batteries have
sufficient power to operate the
helmet. The filter cartridge can
last for 5,000 working hours
powered by the lithium batteries
and solar cells. It has a 15 to 20
minutes auto off function.

2.1 When the battery power is

low, the Low Battery LED
indicator will light up. The
filter cartridge lens may not
work correctly. Replace the
batteries (see Maintenance
– Battery Replacement).

3. Check that the arc sensors are
clean and not blocked by dust
or debris.

4. Check for head band tightness
before each use.

SHADE NUMBER
SELECTION

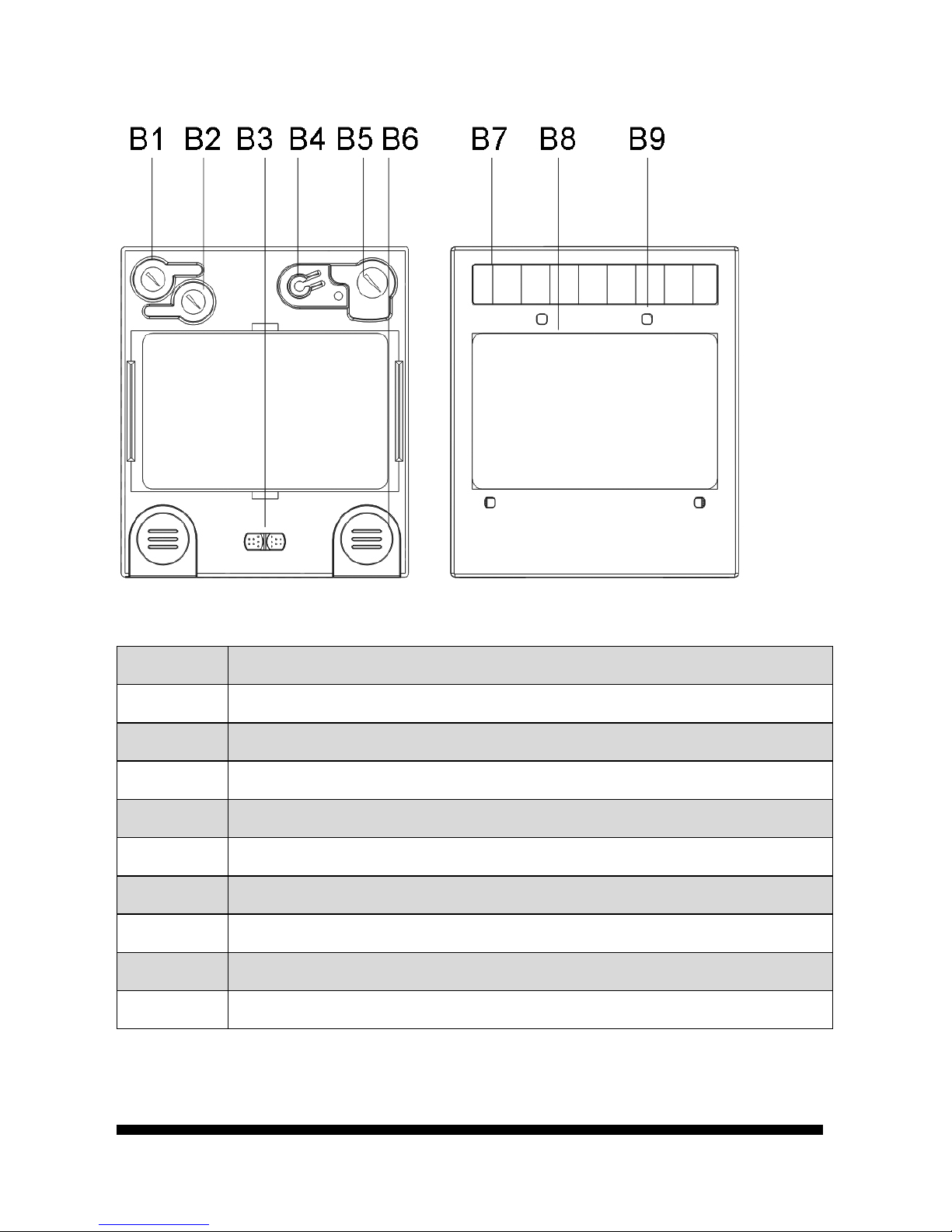

Shading Number can be manually
set from Shade Number 9 to 13 with

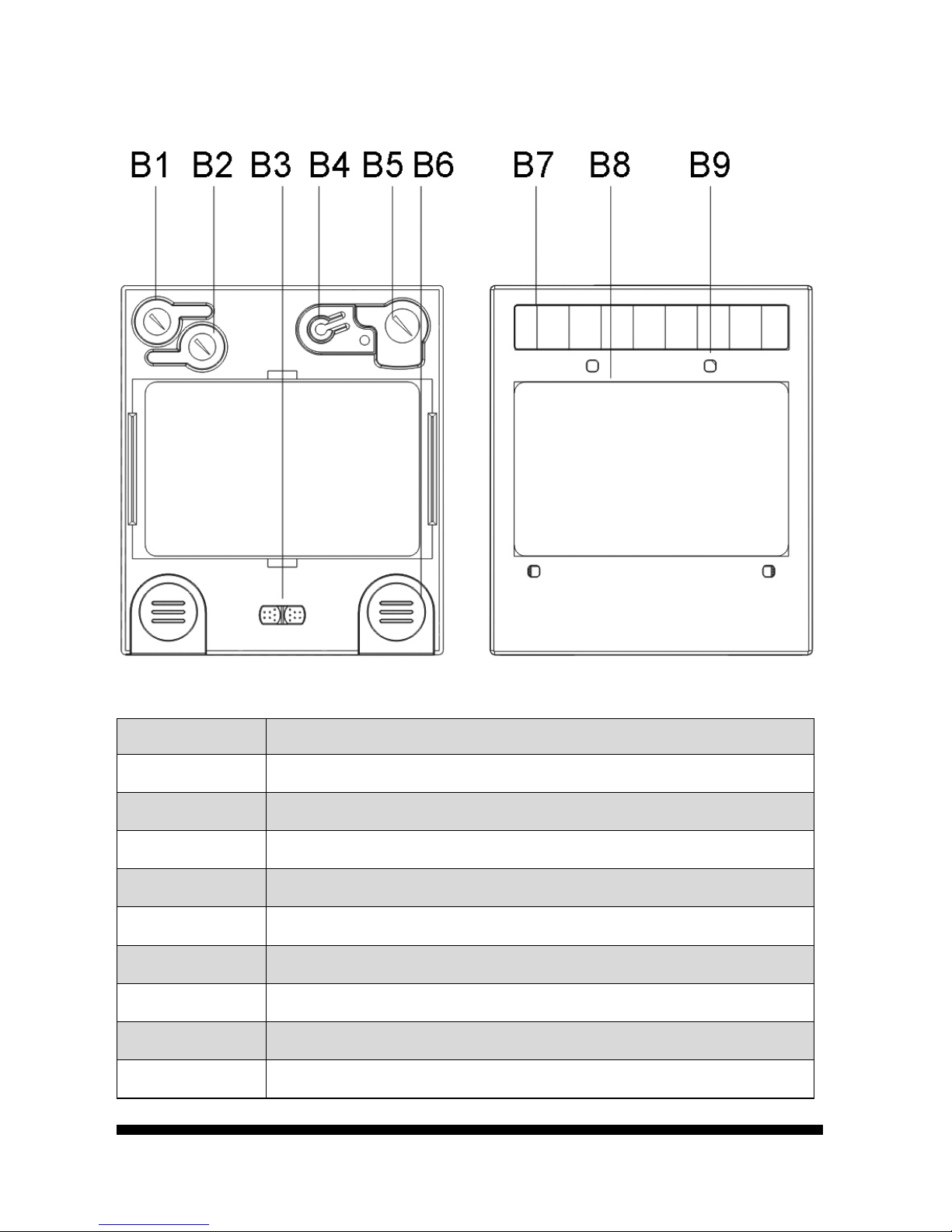

the control knob (#B5). Adjust the
welding helmet’s Shade Number to
match the type of welding. Consult

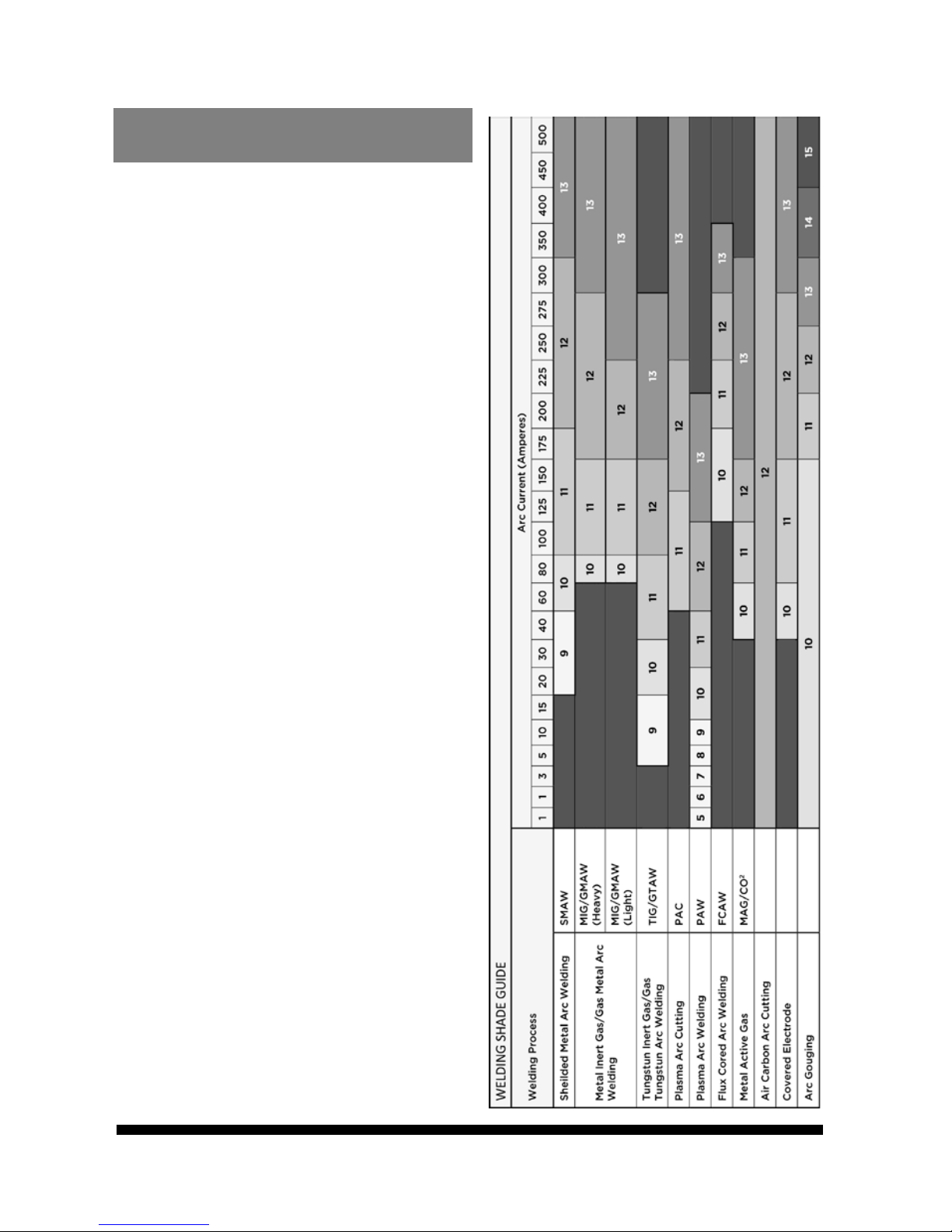

the Welding Shade Guide to
determine the minimum shade for
the amperage and welding method
being employed.

Visit www.princessauto.com for more information 7

8510851 Variable Shade Auto-Darkening Welding Helmet V1.3

DELAY TIME

Delay time refers to the time the cartridge filter is set to change from
the dark to bright state after welding stops. The delay can be adjusted
(#B1) up to a one second delay.

1. The minimum delay is set between 0.1 to 0.25 seconds, suitable
for spot or short welds.

2. The maximum delay time is set between 0.85 to 1.0 second,
suitable for heavy current welding or when visible light is
produced.

3. Selections between minimum and maximum are suitable to most
indoor and outdoor welding operations.

SENSITIVITY

The sensitivity control (#B2) is set according to the welding process and
ambient light.

1. Low Setting - suitable for high amperage welding and welding in

areas with high levels of natural sunlight.

2. Medium Setting - suitable for most indoors and outdoors

welding.

3. High Setting - suitable for low amperage welding and welding in

areas with low light conditions, especially for low amperage
argon-arc welding.

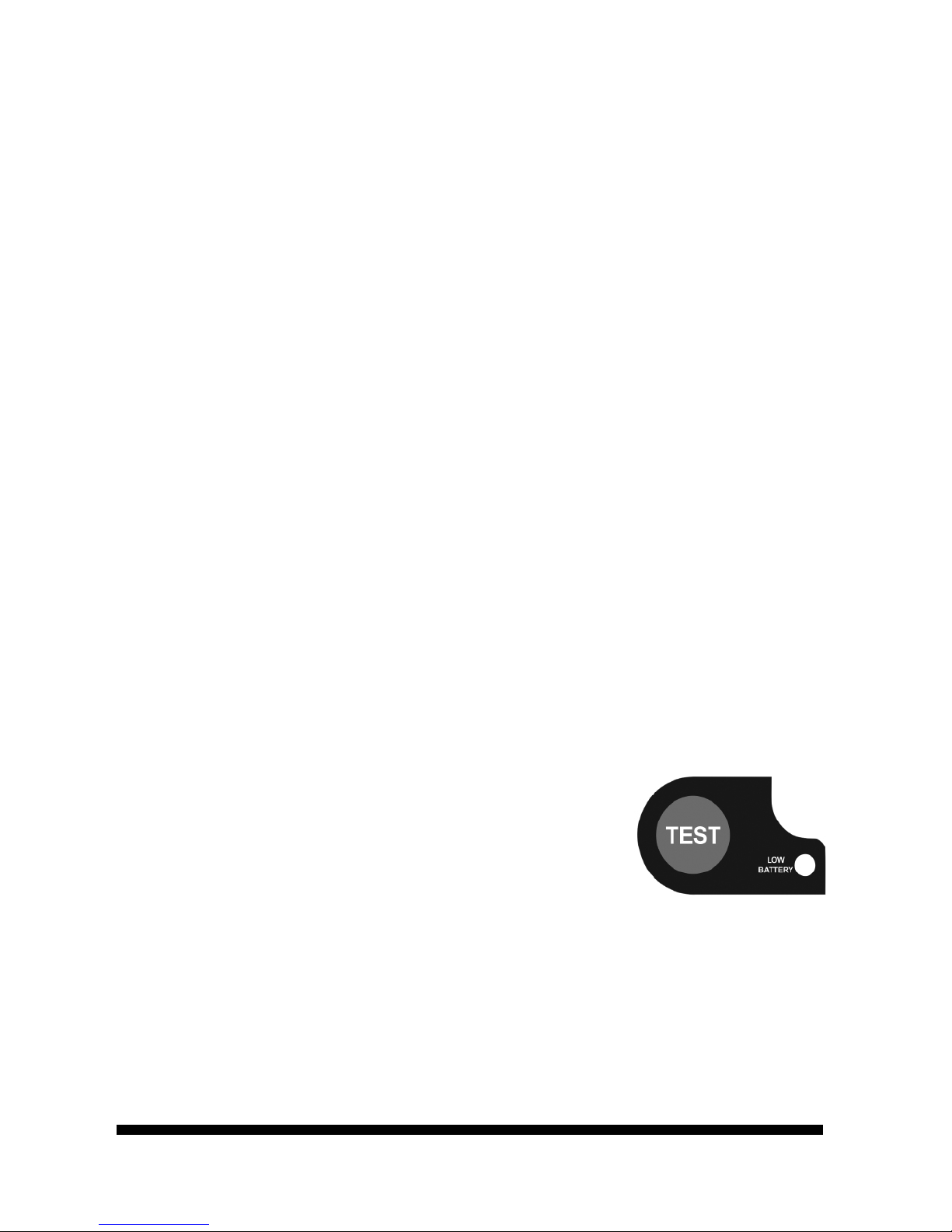

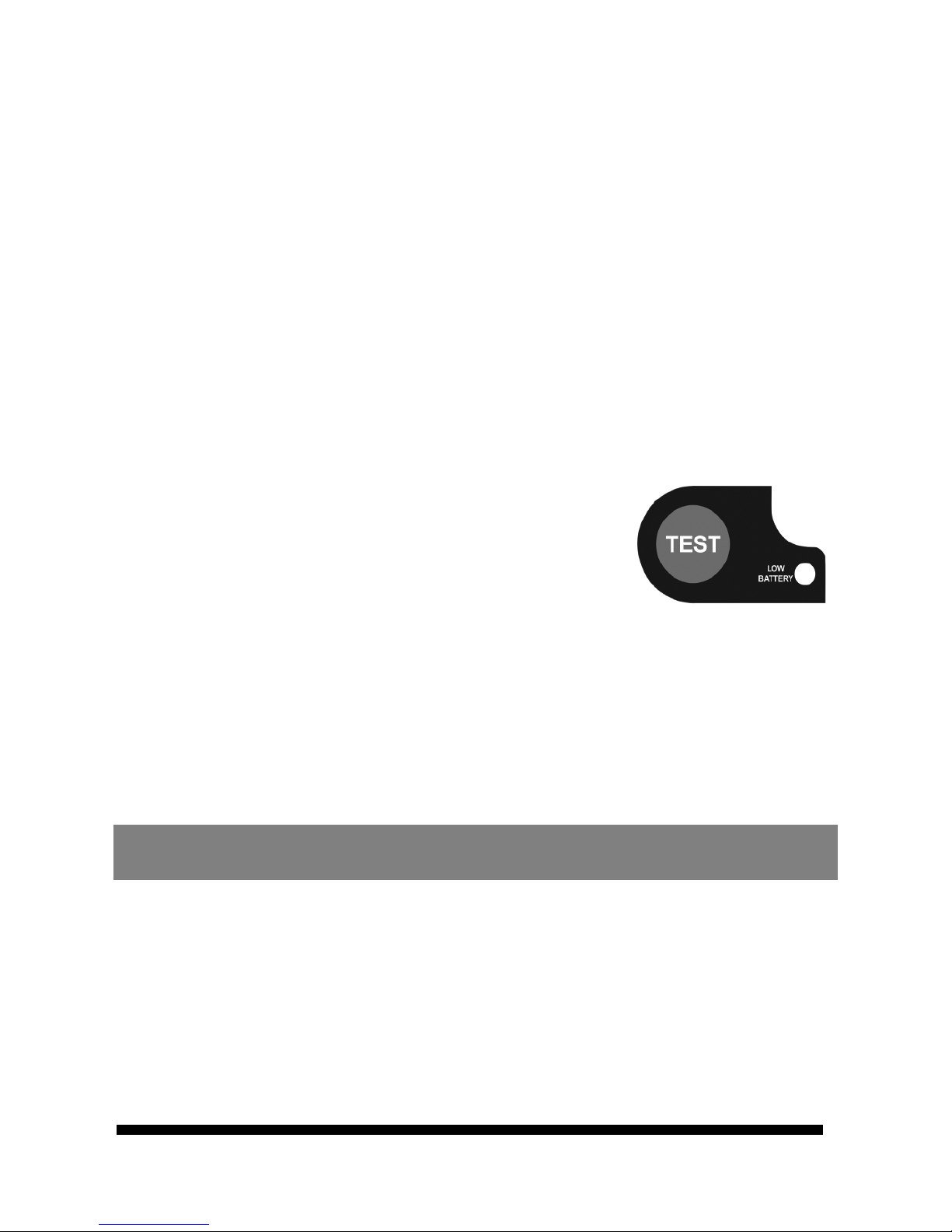

SELF-TEST

1. Set the filter shading number anywhere
between 9 and 13.

2. Press the TEST button (#B4) to see if it
switches to the dark state.

3. Release the Test button to check that the
filter returns to the bright state.

GRINDING MODE

The welding helmet can also be used to protect the face during
grinding. Switching to Grind mode (#B3) will prevent the filter cartridge
from darkening when bright sparks are created.

Fig. 4

8 For technical questions call 1-800-665-8685

V1.3 Variable Shade Auto-Darkening Welding Helmet 8510851

MAINTENANCE

1. Maintain the tool with care. A tool in good condition is efficient,
easier to control and will have fewer problems.

2. Inspect the tool components periodically. Repair or replace
damaged or worn components.

3. When servicing, use only identical replacement parts. Only use
accessories intended for use with this tool. Replace damaged
parts immediately.

WARNING! Only qualified service personnel should repair the tool.
An improperly repaired tool may present a hazard to the user and/or
others.

CHANGE EXTERNAL
AND INTERNAL LENS

The external and internal lenses will wear out and need replacement
after a period of use due to exposure to the heat, fumes and particulate
matter generated during welding.

1. Remove the filter cartridge by pressing the two lock switches at
the bottom of the retaining frame inwards. Pull the retaining
frame free from the welding helmet.

2. Remove the inner lens by pulling it from the top and bottom.

2.1 The new inner cover lens is installed after the protective

film is removed. Insert the lens’ leading edge under the
tab on one side of the cartridge. Bend the lens in the
middle and slide the other side under the other tab and
push into place.

3. Remove the external lens by pushing it out of welding helmet.

3.1 Pull the lens free of the rubber gasket.

3.2 Remove the protective film from the new cover lens and

slip it into the gasket.

3.3 Insert the external lens back into the mask.

Visit www.princessauto.com for more information 9

8510851 Variable Shade Auto-Darkening Welding Helmet V1.3

BATTERY REPLACEMENT

1. Replace the batteries by removing the filter cartridge from the
retaining frame.

2. Pull the top of the frame up and push the cartridge forward past
the retaining tabs, then slide it out. Open battery compartments
on the bottom left and right and replace batteries. Always
replace both batteries at the same time. Replace battery covers.

3. Insert the bottom of the cartridge behind the bottom tabs.

4. Pull the top of the retaining frame up and slide the top behind
the retaining tabs.

5. Place the retaining frame back into the welding helmet and push
the lock switches outward to lock in place.

CLEANING

NOTICE! Do not use alcohol, gasoline or diluents to clean the filter
cartridge. Do not put place the filter cartridge into water as this will
damage the filter.

Clean the lens, helmet shell and headband with a soft cotton cloth and
mild soap. Replace the headband when required.

DISPOSAL

Recycle a tool damaged beyond repair at the appropriate facility.

Contact your local municipality for a list of disposal facilities or by-laws
for electronic devices, batteries, oil or other toxic liquids.

10 For technical questions call 1-800-665-8685

V1.3 Variable Shade Auto-Darkening Welding Helmet 8510851

TROUBLESHOOTING

Contact Princess Auto Ltd. for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified
technician service the tool.

Problem(s)

Possible Cause(s)

Suggested Solution(s)

Irregular
Darkening.

Headgear is set
unevenly so the
distance between the
eyes and the lens is
different from the left
to the right side.

Adjust headgear so distance
between the lens and both eyes
are equal.

Filter does not
darken or
flickers.

Front cover lens is
dirty or smoke
covered.

Clean or replace external lens.

Arc sensors may be
dirty.

Remove external lens and wipe the
photo sensors clean with soft lint
free cloth.

Welding current is too
low.

Adjust filter sensitivity to the
maximum.

Battery Voltage is too
low.

Replace batteries.

Poor vision. Check the clear

covers lenses and the
electronic filter lens
for dirt or grime.

Clean cover lenses and electric
filter lens.

Protective film was
not removed.

Remove protective film.

Ambient light is not
sufficient to see.

Adjust the work area lighting.

Shade Number is not
set correctly.

Reset Shade number.

Welding Cap
slips.

The headband is not
properly adjusted.

Adjust the Angle Adjustment
Knobs (#A4) for a tighter fit.

Visit www.princessauto.com for more information 11

8510851 Variable Shade Auto-Darkening Welding Helmet V1.3

PARTS BREAKDOWN

PARTS LIST

PART #

DESCRIPTION

A1

Helmet Shell

A2

Headgear

A3

Adjustable Headband

A4

Angle Adjustment Knobs

A5

Front Lens Cover

A6

Rubber Gasket

A7

Filter Cartridge

A8

Inner Lens Cover

A9

Cartridge Holder

12 For technical questions call 1-800-665-8685

V1.3 Variable Shade Auto-Darkening Welding Helmet 8510851

PARTS LIST – FILTER

PART #

DESCRIPTION

B1

Delay Time Control Knob

B2

Sensitivity Control Knob

B3

Welding/Grinding Swtich

B4

TEST Button

B5

Shade Number Control Knob

B6

Lithium Batteries

B7

Solar Cell

B8

Liquid Crystal Display (LCD)

B9

Arc Sensor

Visit www.princessauto.com for more information 13

8510851 Variable Shade Auto-Darkening Welding Helmet V1.3

14 For technical questions call 1-800-665-8685

V1,3 8510851

MASQUE DE SOUDEUR À

ASSOMBRISSEMENT AUTOMATIQUE

ET TEINTE VARIABLE

Manuel d'utilisateur

Vous devez lire et comprendre toutes les instructions avant d'utiliser
l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

8510851 Masque de soudeur à assombrissement V1,3

automatique et teinte variable

SPÉCIFICATION

Conception Noir
Zone de visibilité 3,86 x 2,44 po
Niveau de teinte légère Teinte DIN 4
Teinte variable Teinte DIN 9 a 13
Contrôle de teinte Interne
Temps de réaction 1/25 000 secondes
Commande temporisée (de sombre

à éclairé)

0,1 à 1,0 secondes (réglable)

Protection UV/IR

Jusqu’à un indice de teinte DIN 16 en
tout temps.

Capteurs d'arc 4

Source d'énergie

Cellules solaires avec pile de réserve au
lithium (2 x CR2450)

Alimentation en marche/arrêt
(ON/OFF)

Entièrement automatique

Cote pour le soudage TIG

≥

5 A c.c.
Mode de meulage Oui
Température de fonctionnement -5 à 55 °C
Température d'entreposage -20 à 70 °C
Poids total 22 onces
Conformité ANSI Z87.1-2010 et CSA Z94.3-07

MASQUE DE SOUDEUR À

ASSOMBRISSEMENT AUTOMATIQUE

ET TEINTE VARIABLE

2 En cas de questions techniques, appelez le 1-800-665-8685

V1,3 Masque de soudeur à assombrissement 8510851

automatique et teinte variable

INTRODUCTION

La cartouche du filtre à l'intérieur du masque de soudeur à
assombrissement automatique à teinte variable est conçue pour le soudage
ou le découpage à l'arc, incluant le soudage manuel, le soudage avec
protection au gaz, le soudage à l'arc à l'argon et le découpage au plasma.

Le filtre solaire à assombrissement automatique fait appel à des
capteurs photoélectriques qui font passer le cristal liquide d'une couleur
claire à une couleur foncée dès qu'il capte l'arc de lumière. Celui-ci passe
d'une couleur foncée à une couleur claire peu après l'opération de
soudage. Ce délai a pour but de protéger les yeux et le visage contre les
rayons infrarouges ou ultraviolets néfastes.

SÉCURITÉ

AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions
avant d'utiliser cet outil. L'utilisateur doit respecter les précautions de
base lorsqu'il utilise cet outil afin de réduire le risque de blessure ou
de dommage à l'équipement.

Conservez ce manuel qui contient les avertissements de sécurité,
les précautions, les instructions de fonctionnement ou d'inspection
et d'entretien.

DÉFINITIONS DE DANGER

Veuillez-vous familiariser avec les avis de danger qui sont présentés
dans ce manuel. Un avis est une alerte indiquant qu'il existe un risque de
dommage à la propriété, de blessure ou de décès si on ne respecte pas
certaines instructions.

AVERTISSEMENT ! Cet avis indique un risque particulier ou une

pratique non sécuritaire qui

pourrait

entraîner des

blessures corporelles graves ou même la mort

si

on omet de prendre les précautions nécessaires.

AVIS ! Cet avis indique un risque particulier ou une

pratique non sécuritaire qui entraînera des
dommages au niveau de l'équipement ou des biens,
mais non des blessures corporelles.

Visitez www.princessauto.com pour plus d'informations 3

8510851 Masque de soudeur à assombrissement V1,3

automatique et teinte variable

AIRE DE TRAVAIL

1. Travaillez dans un environnement de travail sécuritaire.
Gardez votre aire de travail propre, bien éclairée et exempte
de toute distraction.

2. Assurez-vous que les personnes qui ne portent pas
l'équipement de sécurité approprié ne se trouvent pas à
proximité de l'aire de travail.

3. Rangez les outils correctement dans un lieu sécurisé et sec.
Gardez les outils hors de la portée des enfants.

SÉCURITÉ PERSONNELLE

AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).Personal Protective
Equipment

1. Portez toujours des lunettes antiprojections qui offrent une
protection frontale et latérale pour les yeux.

2. Portez des gants qui protègent en fonction des matériaux de
travail et pour réduire les effets des vibrations de l’outil.

3. Portez des vêtements de protection conçus pour
l’environnement de travail et pour l’outil.

4. Gardez le contrôle de l’outil, de vos mouvements et de
l’environnement de travail pour éviter les blessures ou le bris
de l’outil.

5. N’utilisez pas l’outil si vous êtes fatigué ou sous l’effet de
drogues, d’alcool ou de médicaments.

6. Utilisez le bon masque de soudeur pour la tâche à effectuer.
Cet masque de soudeur a été conçu pour une utilisation
spécifique. Évitez de modifier ou d’altérer cet masque de
soudeur ou de l’utiliser à une fin autre que celle pour laquelle il
a été conçu.

CONSIGNES DE SÉCURITÉ SPÉCIFIQUES

AVERTISSEMENT ! Le masque de soudeur à assombrissement
automatique ne protège pas contre les impacts élevés, les explosions
ou les liquides corrosifs. Utilisez un protecteur sur l’appareil ou
protégez-vous les yeux lorsque ces dangers sont présents.

4 En cas de questions techniques, appelez le 1-800-665-8685

V1,3 Masque de soudeur à assombrissement 8510851

automatique et teinte variable

AVERTISSEMENT ! L’utilisation d’un filtre provenant du masque d’un
autre fabricant peut compromettre sérieusement la protection offerte
et entraîner des blessures graves.

1. Le masque de soudeur à assombrissement automatique n’est
pas recommandé pour les opérations de soudage en hauteur,
le soudage au laser ou le découpage au laser.

2. Ce masque de soudeur ne convient pas au soudage à laser et
au soudage à l'oxyacétylène.

3. En cas de panne électronique, le filtre demeure foncé afin de
protéger contre les rayons ultraviolets et infrarouges
conformément à la teinte 16.

4. On recommande de toujours utiliser le filtre de soudage à
assombrissement automatique avec les lentilles interne et
externe originales du couvercle. N’ouvrez ni ne trafiquez
jamais la cartouche du filtre.

5. Assurez-vous que la lentille de couvercle avant est installée
avant de l’utiliser et retirez la pellicule protectrice.

6. Assurez-vous que la lentille est propre et qu’aucune saleté ou
éclaboussure ne recouvre les quatre capteurs sur l’avant de la
cartouche du filtre.

7. Inspectez toutes les pièces afin de détecter les signes d’usure
ou de dommages. Remplacez toute pièce égratignée ou
fissurée avant d’utiliser le masque.

8. Ne placez jamais le masque sur une surface chaude.

9. Les rayons de l’arc peuvent causer des brûlures à la peau et
aux yeux. Le soudage à l’arc produit des rayons intenses
(ultraviolets et infrarouges) qui sont visibles et invisibles.
Portez un masque de soudeur ajusté avec un filtre d’une teinte
appropriée pour protéger votre visage et vos yeux pendant
que vous soudez ou regardez.

10. Vérifiez si le mode de soudage ou de meulage a été
sélectionné avant de l'utiliser.

11. La réaction des cristaux liquides du filtre sera plus lente si la
température ambiante est faible, mais les fonctions de
protection n'en souffriront aucunement.

12. Remplacez les lentilles de protection immédiatement si elles
sont brisées ou égratignées. Le dommage compromettra la
visibilité et réduira la capacité de protection du filtre.

Visitez www.princessauto.com pour plus d'informations 5

8510851 Masque de soudeur à assombrissement V1,3

automatique et teinte variable

13. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été
conçu pour une utilisation spécifique. Évitez de modifier ou
d'altérer cet outil ou de l'utiliser à une fin autre que celle pour
laquelle il a été conçu.

IDENTIFICATION DES PIÈCES

AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et
des blessures graves.

Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a
des dommages. Assurez-vous que tous les articles sur la liste de pièces
sont compris.

Contenu :

• Coquille de masque de soudeur

• Filtre à cartouche

• Lentilles interne et externe

• Harnais

• Piles x 2

ASSEMBLAGE

Le masque de soudeur est préassemblé. Enlevez la pellicule protectrice
des lentilles avant l'utilisation.

AJUSTEMENT DU MASQUE DE SOUDEUR

Il est recommandé d'ajuster le diamètre et la hauteur du bandeau.
L'angle entre la face et le masque devrait être ajusté (on recommande
un angle de 10 à 12°).

1. Ajustez le diamètre du bandeau au moyen du bouton rotatif sur
le bandeau. Tournez-le dans le sens horaire pour le serrer et dans
le sens antihoraire pour le desserrer (fig. 1).

2. Ajustez la hauteur du bandeau en dégageant la languette et en
modifiant l'orifice de la sangle supérieure.

3. Ajustez la position du masque au niveau du bandeau au moyen
du système de languettes latérales. Cinq tenons sont visibles sur
le côté droit du bandeau. Glissez la languette du masque au-

6 En cas de questions techniques, appelez le 1-800-665-8685

V1,3 Masque de soudeur à assombrissement 8510851

automatique et teinte variable

dessus du tenon sur la droite afin de placer le masque de
soudeur avant de procéder au réglage fin de l'angle de
visionnement au cours de l'étape suivante (fig. 2).

4. Ajustez le masque dans l'angle de visionnement désiré. Après
avoir obtenu l'angle prescrit, serrez à la main les deux boutons
de réglage d'angle reliant le bandeau à la coquille du masque. Il
doit être possible de relever le masque, mais il ne doit pas
retomber lorsqu'il est en position pour le soudage (Fig. 3).

UTILISATION

AVANT LE SOUDAGE

1. Assurez-vous que les pellicules protectrices interne et externe
ont été retirées des lentilles.

2. Vérifiez si les piles sont suffisamment puissantes pour
alimenter le masque. Le filtre à cartouche peut être alimenté
par des piles au lithium et des cellules solaires pendant 5 000
heures de travail. Celui-ci présente une fonction d'arrêt
automatique après 15 à 20 minutes.

2.1 Lorsque la charge de la pile est faible, un indicateur à

DÉL de pile faible s'allume. Il se peut que la lentille du
filtre à cartouche ne fonctionne pas correctement.
Remplacez les piles (voir Entretien - Remplacement
des piles).

3. Vérifiez si les capteurs d'arc sont propres et s'ils ne sont pas
obstrués par la poussière ou des débris.

4. Vérifiez si le bandeau est bien serré avant chaque utilisation.

Fig. 1

Fig. 2

Fig. 3

Visitez www.princessauto.com pour plus d'informations 7

8510851 Masque de soudeur à assombrissement V1,3

automatique et teinte variable

SÉLECTION DU
NUMÉRO DE
TEINTE

Le numéro de teinte peut être
réglé manuellement entre 9 et 13
au moyen du bouton de
commande (n

o

B5). Ajustez le
numéro de teinte du masque de
soudeur en fonction du type de
soudage. Consultez le Guide des
teintes pour le soudage afin de
déterminer la teinte minimale en
fonction de l'intensité et de la
méthode de soudage employée.

TEMPS DE DÉLAI

Le délai concerne le moment où
le filtre à cartouche doit passer
du foncé au pâle après avoir
cessé le soudage. Ce délai peut
être ajusté (n

o

B1) jusqu'à un

maximum d'une seconde.

1. Le délai minimal est réglé

entre 0,1 et 0,25 seconde, ce
qui convient pour le soudage
par points ou pour des
soudures courtes.

2. Le délai maximal est réglé

entre 0,85 et 1,0 seconde, ce
qui convient pour un soudage
à courant élevé ou lorsqu'une
lumière visible est produite.

3. Les sélections entre les délais

minimal et maximal
conviennent à la plupart des
opérations de soudage à
l'intérieur comme à l'extérieur.

8 En cas de questions techniques, appelez le 1-800-665-8685

V1,3 Masque de soudeur à assombrissement 8510851

automatique et teinte variable

SENSIBILITÉ

La commande de sensibilité (no B2) est réglée en fonction du processus
de soudage et de l'éclairage ambiant.

Réglage bas - Le réglage bas convient au soudage à intensité élevée et
au soudage sous un éclairage solaire intense.

Réglage moyen - Convient pour la plupart des types de soudage à
l'intérieur et à l'extérieur.

1. Réglage haut - Le réglage haut convient au soudage à intensité
basse et au soudage sous un éclairage limité, en particulier le
soudage à l'arc avec argon à faible ampérage.

ESSAI AUTOMATIQUE

1. Réglez la teinte du filtre entre 9 et 13.

2. Appuyez sur le bouton de vérification (no
B4) pour vérifier si la teinte passe à l'état
foncé.

3. Relâchez le bouton de vérification pour
vérifier si le filtre retourne à l'état clair.

MODE DE MEULAGE

Le masque de soudeur peut également servir à protéger le visage
pendant le meulage. En passant au mode de meulage (n

o

B3), on
empêchera le filtre à cartouche de s'assombrir lors de la production
d'étincelles brillantes.

ENTRETIEN

1. Entretenez l'outil avec soin. Un outil en bon état sera efficace,

plus facile à contrôler et préviendra les problèmes de
fonctionnement.

2. Inspectez les composants de l'outil régulièrement. Réparez ou

remplacez les composants endommagés ou usés.

3. Pour réparer un outil, il faut utiliser uniquement des pièces de

rechange identiques. Employez seulement des pièce autorisées.
Suivez les conseils donnés dans la section sur l'entretien que
vous trouverez dans ce manuel.

Fig. 4

Visitez www.princessauto.com pour plus d'informations 9

8510851 Masque de soudeur à assombrissement V1,3

automatique et teinte variable

AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer
la réparation de l'outil. Un outil mal réparé peut présenter un risque
pour l'utilisateur et/ou pour les autres.

REMPLACEZ LES LENTILLES
EXTERNE ET INTERNE

Les lentilles interne et externe s'useront, de sorte qu'on devra les
remplacer après un certain temps en raison de l'exposition à la chaleur, à
la fumée et aux particules libérées pendant le soudage.

1. Enlevez le filtre à cartouche en enfonçant vers l'intérieur les deux

interrupteurs de verrouillage au bas du cadre de retenue. Libérez
le cadre de retenue du masque de soudeur.

2. Enlevez la lentille intérieure en la tirant sur les parties supérieure

et inférieure.

2.1 La nouvelle lentille de couvercle intérieure s'installe après
avoir retiré la pellicule protectrice. Insérez le bord
d'attaque de la lentille sous la languette d'un côté de la
cartouche. Pliez la lentille au centre et glissez l'autre côté
sous l'autre languette avant de l'enfoncer en position.

3. Enlevez la lentille extérieure et l'expulsant du masque
de soudeur.

3.1 Libérez la lentille du joint d'étanchéité en caoutchouc.

3.2 Enlevez la pellicule protectrice de la nouvelle lentille du

couvercle et glissez-la dans le joint d'étanchéité.

3.3 Réinsérez la lentille extérieure dans le masque.

REMPLACEMENT DES PILES

1. Remplacez les piles en enlevant le filtre à cartouche du cadre
de retenue.

2. Soulevez la partie supérieure du cadre et poussez la
cartouche vers l'avant au-delà des languettes de retenue pour
ensuite la sortir. Ouvrez les compartiments des piles sur les
parties inférieures gauche et droite et réinstallez les piles.
Remplacez toujours les 2 piles en même temps. Refermez les
couvercles des piles.

3. Insérez la partie inférieure de la cartouche derrière les
languettes inférieures.

10 En cas de questions techniques, appelez le 1-800-665-8685

V1,3 Masque de soudeur à assombrissement 8510851

automatique et teinte variable

4. Soulevez la partie supérieure du cadre de retenue et glissez-la
derrière les languettes de retenue.

5. Réinstallez le cadre de retenue dans le masque de soudeur et
poussez les interrupteurs de verrouillage vers l'extérieur pour les
bloquer en position.

NETTOYAGE

AVIS ! N'employez pas d'alcool, d'essence ou de diluant pour nettoyer
la cartouche du filtre. Ne placez pas la cartouche du filtre dans l'eau,
puisque cela aura pour effet d'endommager le filtre.

Nettoyez la lentille, l'enveloppe du masque et le bandeau au moyen
d'un chiffon de coton doux et d'un savon doux. Remplacez le
bandeau au besoin.

MISE AU REBUT

Recyclez votre outil endommagé dans une installation prévue à cet effet
s'il est impossible de le réparer.

Communiquez avec votre municipalité locale afin de connaître la liste
des sites de mise au rebut ou les règlements en ce qui concerne les
appareils électroniques, les batteries, l'huile et les liquides toxiques.

DÉPANNAGE

Si l'outil ne fonctionne pas correctement ou si des pièces sont
manquantes, veuillez contacter Princess Auto Ltd. afin de trouver une
solution. Si ce n'est pas possible, demandez à un technicien qualifié de
réparer l'outil.

Visitez www.princessauto.com pour plus d'informations 11

8510851 Masque de soudeur à assombrissement V1,3

automatique et teinte variable

Problème(s)

Cause(s) possible(s)

Solution(s) proposée(s)

Assombrissement

irrégulier

Le harnais présente un

réglage inégal, de sorte
que la distance entre les
yeux et la lentille diffère
à gauche et à droite.

Ajustez le harnais de façon à

ce que la distance entre la
lentille et les deux yeux soit
identique.

Le filtre ne

s'assombrit pas et
scintille.

La lentille de couvercle

avant est sale ou
recouverte de fumée.

Nettoyez ou remplacez la

lentille externe.

Les capteurs d'arc sont

peut-être sales.

Retirez la lentille externe et

essuyez les photodétecteurs
au moyen d'un chiffon non
pelucheux doux.

Courant de soudage

trop faible

Réglez la sensibilité du filtre à

la position maximale.

La tension de la batterie

est trop basse.

Remplacez les piles.

Vision faible

Vérifiez si les lentilles

transparentes du
couvercle et si la lentille
du filtre électronique
présentent de la saleté
ou des salissures.

Nettoyez les lentilles du

couvercle et la lentille du filtre
électrique.

La pellicule de

protection n'a pas été
enlevée.

Retirez la pellicule de

protection.

L'éclairage ambiant ne

permet pas de voir
suffisamment.

Ajustez l'éclairage dans l'aire

de travail.

La teinte n'est pas

réglée au bon numéro.

Réglez de nouveau la teinte.

Le bonnet de

soudage glisse.

Le bandeau n'est pas

bien ajusté.

Ajustez les boutons de

réglage d'angle (no A4) pour
le serrer davantage.

12 En cas de questions techniques, appelez le 1-800-665-8685

V1,3 Masque de soudeur à assombrissement 8510851

automatique et teinte variable

RÉPARTITION DES PIÈCES

LISTE DES PIÈCES

NO De Pièce

Description

A1

Coquille de masque

A2

Bandeau

A3

Bandeau ajustable

A4

Boutons de réglage d'angle

A5

Couvercle de lentille avant

A6

Joint d'étanchéité en caoutchouc

A7

Filtre à cartouche

A8

Couvercle intérieur de la lentille

A9

Support de cartouche

Visitez www.princessauto.com pour plus d'informations 13

8510851 Masque de soudeur à assombrissement V1,3

automatique et teinte variable

LISTE DES PIÈCES – FILTRE

NO de Pièce

Description

B1

Bouton de réglage du délai

B2

Bouton de commande de la sensibilité

B3

Interrupteur de soudage/meulage

B4

Bouton de vérification

B5

Bouton de commande du numéro de teinte

B6

Piles au lithium

B7

Pile solaire

B8

Affichage à cristaux liquides (ACL)

B9

Capteur d'arc

14 En cas de questions techniques, appelez le 1-800-665-8685
