Page 1

Please read this manual before use.

User Manual

1/4 IN. COMPOSITE ANGLED AIR DIE GRINDER

V 3.0 8348690

Page 2

Page 3

Visit www.princessauto.com for more information 3

8348690 V 3.0

1/4 IN. COMPOSITE ANGLED AIR DIE GRINDER

SPECIFICATIONS

Air consumption 3 CFM @ 90 PSI No Load Speed 22,000 RPM Collet 1/4 in. & 1/8 in. Collet Air Inlet 1/4 in. NPT Air Inlet Sound Level 80 dB

INTRODUCTION

This Die Grinder has an extended mufﬂer design to reduce the sound level and an ergonomic grip. A safety lock lever and heat treated cast iron cylinder for safety and extended tool life. A gearless motor reduces the downtime of the tool. The lightweight thermal-insulated housing reduces cold air transmission and vibration while working.

Page 4

4 For technical questions call 1-800-665-8685

V 3.0 1/4 in. Composite Angled Air Die Grinder 8348690

IMPORTANT SAFETY PRECAUTIONS

WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. Before allowing someone else to use this tool, make sure they are aware of all safety information.

WARNING! The warnings, cautions and instructions discussed in this instruction manual cannot cover all possible conditions and situations that may occur. Common sense and caution are factors that cannot be built into this product, but must be supplied by the operator.

NOTE: Keep this manual for safety warnings, precautions,

operating, inspection and maintenance instructions.

WORK AREA

1. Operate in a safe work environment. Keep your work area clean and well lit.

2. Do not use in the presence of ﬂammable gases or liquids.

3. Keep anyone not wearing the appropriate safety equipment away from the work area.

4. Minimize distractions in the work environment. Distractions can cause you to lose control of the tool.

5. Store tools properly in a safe and dry location to prevent rust or damage.

6. Always lock up tools and keep them out of the reach of children.

PERSONAL SAFETY

CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI) when using the tool.

1. Head Protection a. Always wear impact safety goggles that provide front

and side protection for the eyes.

b. Wear the appropriate rated dust mask or respirator.

Page 5

Visit www.princessauto.com for more information 5

8348690 1/4 in. Composite Angled Air Die Grinder V 3.0

c. Wear earplugs if the power tool or work environment is

noisy.

d. Wear a full-face shield if your work creates metal ﬁlings

or wood chips.

e. Wear a hard hat to protect your head from falling

objects.

2. Gloves a. The gloves should provide protection based on the work

materials.

b. Wear suitable gloves to reduce the effects of vibration.

3. Protective Clothing a. Wear protective clothing designed for the work

environment and tool. Examples are electrical nonconductive clothes or clothes treated to resist corrosive liquids or materials.

4. Foot Protection a. Steel toe footwear or steel toe caps to prevent injury

from falling objects.

b. Non-skid footwear is recommended to maintain footing

and balance.

5. Control the tool, personal movement and the work environment to avoid personal injury or damage to tool. Stay alert, watch what you are doing and use your common sense.

a. Keep articles of clothing, jewelry, hair, etc., away from

moving parts to avoid entanglement with a tool.

b. Do not operate any machine/tool when tired or under

the inﬂuence of drugs, alcohol or medications.

c. Do not overreach when operating a tool. Proper

footing and balance enables better control of a tool in unexpected situations.

d. Use clamps or other practical ways to support or

secure the workpiece to a stable platform. Holding the workpiece by hand or against your body is not stable and may lead to loss of control and injury.

Page 6

6 For technical questions call 1-800-665-8685

V 3.0 1/4 in. Composite Angled Air Die Grinder 8348690

VIBRATION PRECAUTIONS

1. This tool vibrates during use. Repeated or long-term exposure to vibration may cause temporary or permanent physical injury, particularly to the hands, arms and shoulders.

2. Anyone using vibrating tools regularly or for an extended period should ﬁrst be examined by a doctor and then have regular medical check ups to ensure medical problems are not being caused by or worsened from tool use.

3. If you feel any medical symptoms related to vibrations (such as tingling, numbness, and white or blue ﬁngers), seek medical attention as soon as possible.

4. DO NOT use this tool if one of the following applies: a. Pregnant b. Impaired blood circulation to the hands c. Past hand injuries d. Nervous system disorders e. Diabetes f. Raynaud’s Disease

5. Do not smoke while operating the tool. Nicotine reduces the blood ﬂow to the hands and ﬁngers, increasing the risk of vibration-related injury.

6. Wear suitable gloves to reduce the effects of vibration.

7. Use the tool with the least amount of vibration, when there is a choice between different processes.

8. Do not use for extended periods. Take frequent breaks to when using this tool.

9. Let the tool do the work. Grip the tool as lightly as possible (while still keeping safe control of it).

10. To reduce vibrations, maintain the tool as explained in this manual. If abnormal vibrations occur, stop using this tool immediately.

Page 7

Visit www.princessauto.com for more information 7

8348690 1/4 in. Composite Angled Air Die Grinder V 3.0

SPECIFIC SAFETY PRECAUTIONS

1. Keep hands and ﬁngers away from grinding area. Any part of body coming in contact with moving parts could cause injury.

2. To maintain complete control, ﬁrmly hold your rotary die grinder with both hands. Do not place hands over air vents. Proper cooling of motor is necessary to ensure normal life of tool.

3. Never point the cutter towards yourself. If it should slip, part of your body could come in contact with moving parts, causing injury.

4. Never force the tool. Excessive pressure could bend or break the mandrel, resulting in damage to the tool, your work piece or serious personal injury. If your grinder runs smoothly under no load, but does not run smoothly under load, then excessive pressure is being used.

5. Use an appropriate dust respirator when working for an extended period of time. This will help prevent breathing in the ﬁne dust created while working.

WARNING! Immediately switch off the tool if any of the following occurs:

• The switch or trigger is broken.

• The tool will not shut off on it own. Disconnect from air

source.

• The user sees or smells smoke.

• The user smells the odour of scorched insulation

AIR TOOL PRECAUTIONS

1. Air tools produce more noise than their electric counterparts. Extended exposure to this noise may cause hearing loss. a. Wear ear protection gear to eliminate or reduce the

noise.

b. If possible add a mufﬂing device to the air tool’s

exhaust.

2. Do not operate this tool if the air hose is damaged. a. Inspect the tool’s air line for cracks, fraying or other

faults before each use.

Page 8

8 For technical questions call 1-800-665-8685

V 3.0 1/4 in. Composite Angled Air Die Grinder 8348690

b. Discontinue use if a hissing can be heard from the air

line or connectors while operating the tool.

c. Take the following steps if either of the above situations

occur: i. Tag or mark the tool as “defective” or “out of

service” until repaired.

ii. Contact a qualiﬁed person repair or replace the

defective component/hose.

3. Prevent damage to air hose by observing the following: a. Never use the hose to carry the tool. b. Keep the air hose of the tool and the tool’s work path

while in operation. The hose should always stay behind the tool.

c. Keep the hose away from heat, oil, sharp edges or

moving parts.

d. Do not allow people, mobile equipment or vehicles to

pass over unprotected air hose. i. Position air hose away from trafﬁc areas. ii. Place hose in reinforced conduit. iii. Place planks on either side of the hose to create a

protective trench.

e. Do not wrap hose around the tool as sharp edges may

pierce the hose or cause cracks if wound too tight. Gently coil the hose and either hang on a hook or fasten with a device to keep hose together when storing.

4. An air hose under pressure that is damaged or disconnected from an air tool may whip around and cause damage to the work area or personal injury. Secure the compressor’s air hose to a ﬁxed or permanent structure with clamps or cable ties.

Page 9

Visit www.princessauto.com for more information 9

8348690 1/4 in. Composite Angled Air Die Grinder V 3.0

AIR COMPRESSOR

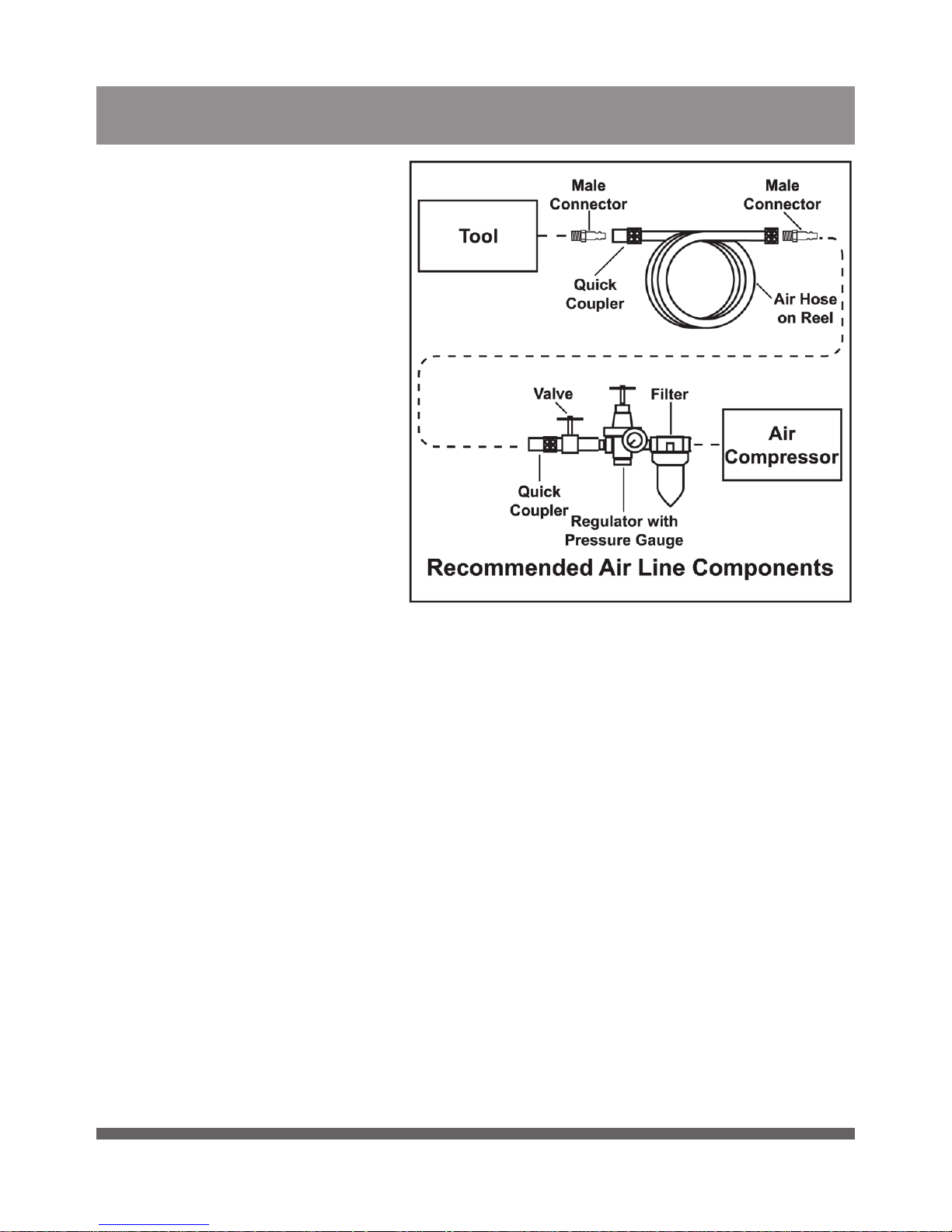

Ensure the compressor used with the tool can supply the required Cubic Feet per Minute at the required PSI (see Speciﬁcations).

1. Use proper size and type of air pressure line and ﬁttings.

2. Use only clean, dry, regulated compressed air at the rated range as marked on the tool.

CAUTION! Do not use an air source other than an air compressor to power this tool.

3. Always use an air regulator, an in-line ﬁlter and a moisture trap in your compressed air system. These accessories will increase the tool’s life and keeps the tool in good working condition. See the diagram for recommended components of an air line.

4. Avoid using an air hose that is too long. The longer the hose, the lower the pressure that reaches the tool, possibly causing it to cease functioning. As well, a longer hose can become a tripping hazard.

5. Air tool CFM consumption ratings are based upon a 25% duty cycle. If you require continuous duty, a larger compressor is required.

Page 10

10 For technical questions call 1-800-665-8685

V 3.0 1/4 in. Composite Angled Air Die Grinder 8348690

AIR SOURCE INSTALLATION

WARNING! Never use pure oxygen, carbon dioxide, combustible gases or any bottled gas as an air source for a tool. Such gases are capable of causing an explosion and serious injury to persons.

1. Set the air pressure regulator on the air compressor to the recommended PSI level (see Speciﬁcations). Do not exceed the tool recommended air pressure. Excess pressure could result in damage to the tool, to your workpiece or serious injury.

2. Prepare a standard 1/4 in. air connector for use with your tool. Wrap the threaded portion of the air connector with thread tape. Wrap in a clockwise direction so it will not unravel when attaching to a quick connector. Attach it to the tool air inlet and tighten.

3. Attach a standard quick connector to the air source’s hose. Attach the air hose to the tool’s air connector.

4. Check the air line and its connections for air leaks. Do not use the tool until you have repaired all air leaks.

DISCONNECTING AIR SOURCE

WARNING! Failure to follow these steps could result in severe injury, tool or property damage.

Disconnect tool from air source before cleaning, servicing, changing parts/accessories or when not in use.

1. Turn hopper regulator to the OFF position.

2. Turn the air regulator to the OFF or L position.

3. Turn off the air compressor.

4. Disconnect the air pressure hose.

5. Discharge any residual pressure inside the tool.

Page 11

Visit www.princessauto.com for more information 11

8348690 1/4 in. Composite Angled Air Die Grinder V 3.0

AIR TOOL LUBRICATION

CAUTION! NEVER use a penetrating oil to lubricate the tool. Penetrating oil may act as a solvent that will break down the grease and cause the tool to seize up.

1. All air tools are packed in grease to prevent corrosion of internal parts during shipping and storage. We recommend you clean this out to have optimum performance from your new air tool. Add a generous amount of air tool oil in the air inlet, and then run the tool under no load until exhaust is clear to remove packing grease.

2. It is very important that the tool is lubricated. Without lubrication, the tool will not work properly and parts will wear prematurely. Manually adding a drop or two of air tool oil into the tool’s male connector once a day is better than using an automatic in-line lubricator. In-line lubricators should only be required when there are multiple users of the same tool.

3. Air tool oil is the only recommended lubricant for use in all air tools. Do not use other types of lubricants to oil your tools. Using the wrong lubricant will cause premature tool failure and/or loss of power. Substitutes may harm the rubber compounds in the tool’s O-rings and other seals.

4. Keep the airline lubricator ﬁlled and correctly adjusted. The in-line lubricator should be regularly checked and ﬁlled with air tool oil. Proper adjustment of the in-line lubricator is performed by placing a sheet of paper next to the exhaust ports and holding the throttle open approximately 30 seconds. The lubricator is properly set when a light stain of oil collects on the paper. Excessive amounts of oil should be avoided.

5. Avoid adding too much air tool oil during normal use. Too much oil can cause premature power loss and eventual tool failure. The tool will need to be taken apart by a qualiﬁed technician and cleaned of excess oil.

Page 12

12 For technical questions call 1-800-665-8685

V 3.0 1/4 in. Composite Angled Air Die Grinder 8348690

6. In the event that it becomes necessary to store the tool for an extended period of time (overnight, weekend, etc.), it should receive a generous amount of lubrication at that time. The tool should be run for approximately 30 seconds to ensure oil has been evenly distributed throughout the tool. The tool should be stored in a clean and dry environment.

UNPACKING

1. Carefully remove the parts and accessories from the box. Retain packaging material until you have carefully inspected and satisfactorily installed or operated the tool.

2. Make sure that all items in the parts list are included.

3. Inspect the parts carefully to make sure the tools and accessories were not damaged while shipping.

WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and serious personal injury.

PARTS IDENTIFICATION

Contents:

• 1/4 in. Composite Angled Air Die Grinder (preassembled)

• 17 mm open-end wrench

• 12 mm open-end wrench

Page 13

Visit www.princessauto.com for more information 13

8348690 1/4 in. Composite Angled Air Die Grinder V 3.0

ASSEMBLY

NOTE: When this manual refers to a part number, it refers to the

included parts list.

INSTALL AIR CONNECTOR

Prepare a standard 1/4 in. NPT male air connector for use with your tool.

1. Wrap the external threads of the male connector with sealant tape. a. Wrap tape in a clockwise direction so it will not unravel. b. Do not tape all the threads. Leave several open at the

front to attach the tool.

2. Screw the connector into the tool’s air inlet and tighten with a wrench until snug.

3. Run compressor at a low volume and check the connection for air leaks. Do not use the tool until all air leaks are repaired or the faulty component is replaced.

OPERATION

INSTALLATION OF ACCESSORIES

1. Select the appropriate accessory for the task. Only use a stone which is speciﬁcally designed for use with the die grinder. Make sure they are capable of handling the tool’s maximum speed of 22,000 RPM. Make sure the accessory is tightly installed.

2. Attach the accessory to the grinder. a. Push the spanner in the collet shaft. b. Insert mandrel into collet chuck a minimum of 1/4 in.

to prevent wheel or ﬁle from disengaging with grinder while in use.

Page 14

14 For technical questions call 1-800-665-8685

V 3.0 1/4 in. Composite Angled Air Die Grinder 8348690

NOTE: Inserting mandrel a minimum of 1/4 in. into collet chuck minimizes vibration, delivers better results, and reduces the risk of injury.

c. Tighten collet chuck securely with wrench provided.

NOTE: Always check the accessory for tightness before each use. A loose accessory can be thrown from tool with considerable force, causing injury.

3. Connect the tool to the air hose.

4. Place the stone over the work piece and turn on the die grinder.

5. Use grinding wheels when working with hard materials and rotary ﬁles for milling soft materials such as nonferrous metals (aluminum, brass, copper, etc.) Using grinding wheels when working with soft materials will clog the wheel, preventing it from cutting as it was designed.

Important: Never use wheels or ﬁles rated below 22,000 RPM. Wheels or ﬁles rated for less than 22,000 RPM could disintegrate while in use, causing serious injury.

WARNING! Do not allow the tool to run with no load for an extended period of time as this will shorten it’s life.

Page 15

Visit www.princessauto.com for more information 15

8348690 1/4 in. Composite Angled Air Die Grinder V 3.0

MAINTENANCE

1. Maintain the tool with care. A tool in good condition is efﬁcient, easier to control and will prevent unnecessary problems.

2. Keep the tool handles clean, dry and free from oil/grease at all times.

3. Follow instructions for lubricating and changing accessories.

4. Inspect the tool ﬁttings periodically. Have damaged or worn components repaired or replaced by an authorized technician.

5. Inspect the tool ﬁttings, alignment and hoses and power supply cord and components periodically. Have damaged or worn components repaired or replaced by an authorized technician.

6. Maintain the tool’s label and name plate. These carry important information. If unreadable or missing, contact Princess Auto Ltd. for replacements.

WARNING! Disconnect the grinder from air supply before changing accessories, servicing or performing maintenance. Replace or repair damaged parts.

7. Check for damaged parts. Before using any tool, any part that appears to be damaged should be carefully checked to determine that it will operate properly and perform its intended functions. Check for alignment and binding of moving parts, for broken parts or mounting ﬁxtures, or for any other condition that may affect proper operation. Any part that is damaged should be repaired or replaced by a qualiﬁed technician. a. Check tool speed regularly with a tachometer. If tool

is operating at a higher speed than the RPM marked on the tool, the tool should be serviced to correct the cause before use.

8. When servicing, use only identical replacement parts. Only use accessories intended for use with this tool. Replace damaged parts immediately. Non-authorised parts may be dangerous.

Page 16

16 For technical questions call 1-800-665-8685

V 3.0 1/4 in. Composite Angled Air Die Grinder 8348690

9. Keep the tool clean. Wipe the tool with a clean cloth and periodically blow out all areas with compressed air. If compressed air is not available, use a brush to remove dust from all areas. Do not use harsh chemicals or solvents to clean the tool. Be sure to switch power OFF and disconnect the air source during maintenance and inspection. a. Some silencers on air tools may clog with use. Clean and

replace as required.

10. Regularly inspect all mountings and screws to ensure tightness. Should any screws become loose, tighten immediately.

11. If repairs are required, bring your tool to an authorized service center.

12. All pro.point air motors should be lubricated. (see Lubrication section)

CAUTION! Only qualified service personnel should repair the tool.

LUBRICATION

Only use the lubricants supplied with the tool or speciﬁed by the manufacturer. Other lubricants may not be suitable and may damage the tool or cause a malfunction during use.

CAUTION! NEVER use a penetrating oil to lubricate the tool. Penetrating oil may act as a solvent that will break down the grease and cause the tool to seize up.

STORAGE

When not in use for an extended period, apply a thin coat of lubricant to the steel parts to avoid rust. Remove the lubricant before using the tool again.

DISPOSING OF TOOL

If your tool has become damaged beyond repair, do not throw it out. Bring it to the appropriate recycling facility.

Page 17

Visit www.princessauto.com for more information 17

8348690 1/4 in. Composite Angled Air Die Grinder V 3.0

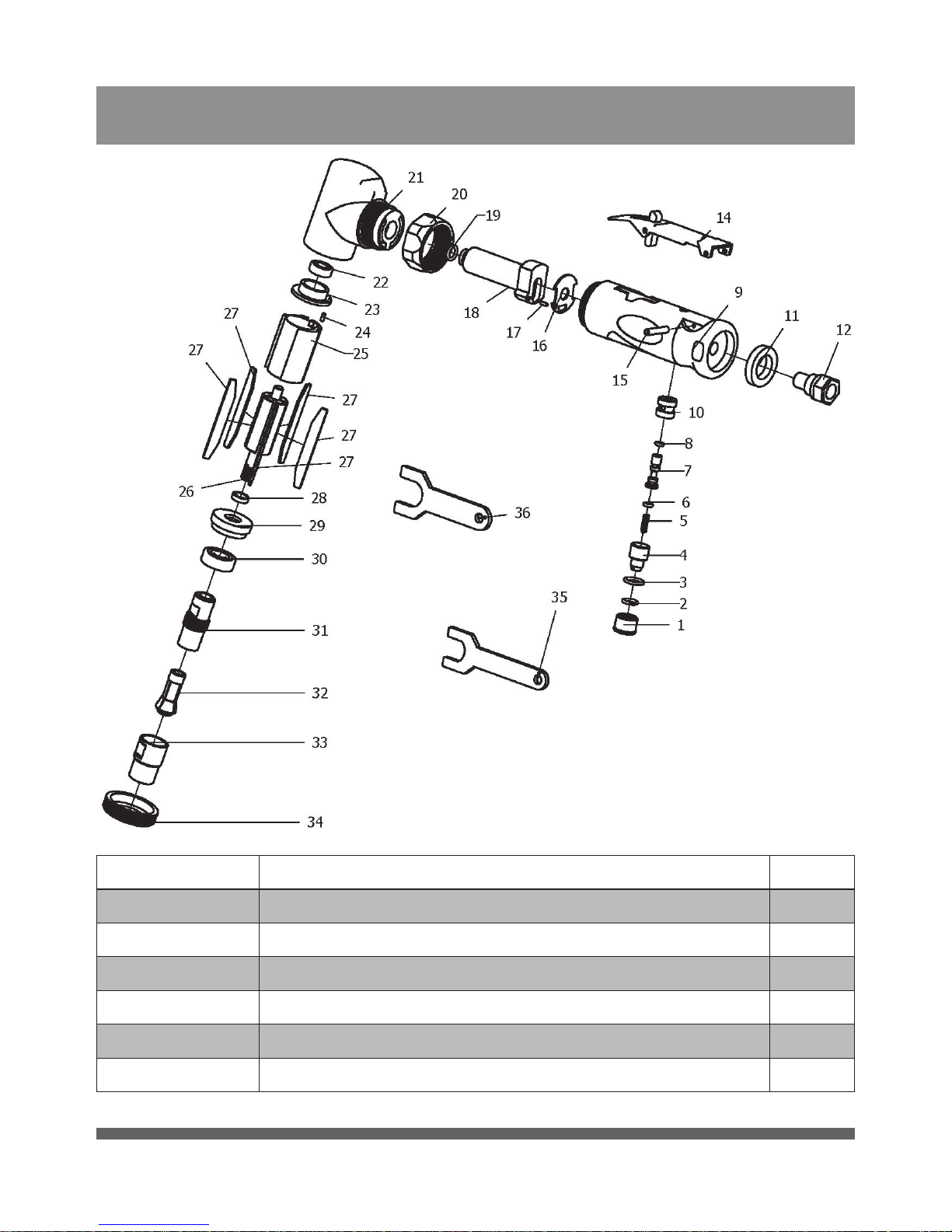

PARTS BREAKDOWN

Part # Description Qty

1 Plug Screw 1 2 O-Ring 1 3 O-Ring 1 4 Air Regulator 1 5 Valve Spring 1 6 O-Ring 1

Page 18

18 For technical questions call 1-800-665-8685

V 3.0 1/4 in. Composite Angled Air Die Grinder 8348690

Part # Description Qty

7 Valve Stem 1 8 O-Ring 1 9 Motor Housing 1

10 Valve Bushing 1

11 Mufﬂer 1

12 Air Inlet 1

14 Lever 1

15 Lever Pin 1

16 Pad 1

17 Pin 1 18 Bearing Plate 1 19 O-Ring 1

20 Connect Nut 1

21 Angle Head 1

22 Bearing 1 23 Bearing Plate 1

24 Locating Pin 1

25 Cylinder 1

26 Rotor 1

27 Rotor Blade 5 28 Rotor Collar 1 29 Bearing Plate 1 30 Bearing 1

31 Spindle 1

32 Collet 1 33 Collet Nut 1 34 Housing Cap 1

35 12 mm Wrench 1 36 17 mm Wrench 1

Page 19

Visit www.princessauto.com for more information 19

8348690 1/4 in. Composite Angled Air Die Grinder V 3.0

TROUBLE SHOOTING

If the tool does not function properly or if it is missing parts, contact Princess Auto Ltd. for a solution. If unable to do so, have a qualiﬁed technician service the tool.

Problem(s) Possible cause(s) Suggested solution(s)

Tool runs at normal speed but loses power under load.

Motor parts worn. Have a qualiﬁed technician

replace worn parts.

Lack of air tool oil. Pour air tool oil into air inlet

per instructions.

Tool runs slowly. Air ﬂows slightly from exhaust.

Motor parts jammed with dirt particles.

OR Air ﬂow blocked

by dirt.

• Check air inlet ﬁlter for blockage.

• Pour air tool oil into air inlet as per instructions.

• Operate tool in short bursts.

• Disconnect air supply. Free motor by rotating drive shank manually where applicable.

• Repeat above as needed. If this fails, bring to Princess Auto Ltd. or to a qualiﬁed technician.

Excessive air tool oil in tool.

Run tool under no load for short periods of time until exhaust clears.

Build up of shipping grease.

See Removing Packing Grease section.

Air Flow Regulator is in the closed position

Open regulator to correct position

Page 20

20 For technical questions call 1-800-665-8685

V 3.0 1/4 in. Composite Angled Air Die Grinder 8348690

Problem(s) Possible cause(s) Suggested solution(s)

Tool will not run. Air ﬂows freely from exhaust.

O-rings throttle valve dislodged from seat inlet valve.

Have a qualiﬁed technician replace the O-ring.

Damage or excessive wearing of internal parts.

Bring to Princess Auto Ltd. or a qualiﬁed technician.

Material buildup impeding motor vanes.

Clean internal mechanism.

Tool will not shut off.

O-rings throttle valve dislodged from seat inlet valve.

Bring to Princess Auto Ltd. or a qualiﬁed technician.

Loss of power or erratic performance.

Excessive drain on the air line. Moisture or restriction in the air hose. Incorrect size or type of hose connectors.

Check the air supply. Ensure tool is connected to a 3/8 in. I.D. or larger air hose with no kinks or restrictions and that the ﬁttings are connected properly.

Air compressor has insufﬁcient ﬂow.

Ensure tool is connected to a compressor with a rated ﬂow that matches the tool.

Page 21

V 3.0 8348690

Veuillez lire ce manuel avant d'utiliser cet outil.

MEULE À RECTIFIER LES MATRICES PNEUMATIQUE EN COMPOSITE À ANGLE DE1/4 PO

Manuel d'utilisateur

Page 22

Page 23

Visitez www.princessauto.com pour plus d'informations 3

8348690 V 3.0

MEULE À RECTIFIER LES MATRICES PNEUMATIQUE EN COMPOSITE À ANGLE DE1/4 PO

SPÉCIFICATIONS

Consommation d’air 3 pi cubes/min à 90 lb/po carré Vitesse à vide 22 000 tr/min Pince de serrage Pince de serrage de 1/4 et 1/8 po Entrée d’air Entrée d’air de 1/4 po NPT Niveau sonore 80 dB

INTRODUCTION

Cette meule à rectiﬁer les matrices possède une conception de silencieux allongé pour réduire le niveau sonore ainsi qu’une poignée ergonomique. Un levier de verrouillage de sécurité et un cylindre en fonte thermisé pour la sécurité et pour prolonger la durée de vie de l’outil. Un moteur sans engrenage permettant de réduire les temps d’arrêt de l’outil. Le corps à isolation thermique léger réduit la transmission d’air froid et les vibrations durant le travail.

Page 24

4 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 8348690

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT ! Lisez et assurez-vous de comprendre toutes les instructions avant d’utiliser cet outil. L’utilisateur doit respecter les précautions de base afin de réduire le risque de blessure et/ ou de dommage à l’équipement. Avant de permettre à une autre personne d’utiliser cet outil, assurez-vous qu’elle est au courant de toutes les consignes de sécurité.

AVERTISSEMENT ! Les avertissements, les attentions et les instructions mentionnés dans ce manuel d’instructions ne peuvent pas couvrir toutes les conditions et situations possible de survenir. L’opérateur doit faire preuve de bon sens et prendre toutes les précautions nécessaires afin d’utiliser l’outil en toute sécurité.

REMARQUE: Conservez ce manuel qui contient les avertissements

de sécurité, les précautions, les instructions de fonctionnement, d’inspection et d’entretien.

AIRE DE TRAVAIL

1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre et bien éclairée.

2. N’utilisez pas d’outils électriques en présence de gaz ou de liquides inﬂammables.

3. Assurez-vous que les personnes qui ne portent pas l’équipement de sécurité approprié ne se trouvent pas à proximité de l’aire de travail.

4. Minimisez les distractions au sein de l’environnement de travail. Les distractions peuvent causer une perte de contrôle de l’outil.

5. Rangez les outils correctement dans un lieu sécurisé et sec pour empêcher la rouille ou les dommages.

6. Gardez toujours les outils dans un endroit verrouillé et hors de la portée des enfants.

Page 25

Visitez www.princessauto.com pour plus d'informations 5

8348690 V 3.0

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

SÉCURITÉ PERSONNELLE

ATTENTION ! Portez de l’équipement de protection homologué par l’Association canadienne de normalisation (CSA) ou l’American National Standards Institute (ANSI) quand vous utilisez l’outil.

1. Protection de la tête a. Portez toujours des lunettes antiprojections qui offrent

une protection frontale et latérale pour les yeux.

b. Portez un masque antipoussières ou un appareil

respiratoire nominal approprié.

c. Portez des bouchons d’oreilles si l’outil électrique ou

l’environnement de travail est bruyant.

d. Portez un écran facial panoramique si votre travail

produit des limailles ou des copeaux de bois.

e. Portez un casque de protection pour vous protéger de

la chute d’objets.

2. Gants a. Les gants doivent protéger en fonction des matériaux

travaillés.

b. Portez des gants appropriés pour réduire les effets des

vibrations.

3. Vêtements de protection a. Portez des vêtements de protection conçus pour

l’environnement de travail et pour l’outil. Des exemples sont des vêtements en tissu non conducteur ou en tissu traité pour résister aux liquides ou aux produits corrosifs.

4. Protection des pieds a. Chaussures à embout d’acier ou à coquilles d’acier pour

éviter les blessures dues à la chute d’objets.

b. Les chaussures antidérapantes sont recommandées

pour maintenir la stabilité et l’équilibre.

Page 26

6 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 8348690

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

5. Gardez le contrôle de l’outil, de vos mouvements et de l’environnement de travail pour éviter les blessures ou le bris de l’outil. Restez alerte, portez attention à vos gestes et faites preuve de bon sens.

a. Tenez les vêtements, les bijoux, les cheveux, etc. à l’écart

des pièces mobiles pour éviter qu’ils ne se coincent dans l’outil.

b. N’utilisez pas d’appareils ou d’outils si vous êtes fatigué

ou sous l’effet de drogues, d’alcool ou de médicaments.

c. N’utilisez pas l’outil si vous devez étirer les bras pour

vous en servir. Une stabilité et un équilibre appropriés sont nécessaires aﬁn d’avoir un meilleur contrôle de l’outil en cas de situations inattendues.

d. Utilisez des brides ou autres moyens pratiques pour

ﬁxer la pièce à travailler sur une plate-forme stable. Une pièce à travailler tenue dans les mains ou appuyée contre le corps n’est pas stable et risque d’entraîner une perte de contrôle et des blessures.

PRÉCAUTIONS RELATIVES AUX VIBRATIONS

1. Cet outil vibre pendant son usage. Une exposition répétitive ou prolongée aux vibrations peut causer des blessures temporaires ou permanentes, surtout aux mains, aux bras et aux épaules.

2. Toute personne qui utilise des outils vibrateurs sur une base régulière ou durant des périodes prolongées doit d’abord consulter un médecin et se prêter régulièrement à des examens de santé pour s’assurer que des problèmes médicaux ne sont pas causés ou aggravés par l’usage de tels outils.

3. Si vous ressentez des symptômes reliés aux vibrations (comme un fourmillement, un engourdissement, des doigts blancs ou bleus), consultez un médecin le plus tôt possible.

4. N’utilisez PAS cet outil si vous avez une des conditions suivantes : a. Grossesse b. Mauvaise circulation sanguine aux mains

Page 27

Visitez www.princessauto.com pour plus d'informations 7

8348690 V 3.0

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

c. Blessures antérieures aux mains d. Troubles neurologiques e. Diabète f. Maladie de Raynaud

5. Ne fumez pas pendant que vous utilisez cet outil. La nicotine réduit la circulation sanguine vers les mains et les doigts et augmente le risque de blessure reliée aux vibrations.

6. Portez des gants appropriés pour réduire les effets des vibrations.

7. Utilisez l’outil qui produit le moins de vibration possible si vous pouvez choisir entre différents processus.

8. N’utilisez pas l’outil pendant des périodes prolongées. Prenez souvent des pauses lorsque vous utilisez cet outil.

9. Laissez l’outil faire le travail. Tenez l’outil le moins serré possible (tout en le contrôlant de manière sécuritaire).

10. Pour réduire les vibrations, entretenez l’outil selon les directives ﬁgurant dans ce manuel. En cas de vibrations anormales, cessez d’utiliser cet outil immédiatement.

CONSIGNES DE SÉCURITÉ SPÉCIFIQUES

1. Gardez vos mains et vos doigts éloignés de la zone de meulage. Toute partie du corps venant en contact avec des pièces mobiles peut subir des blessures.

2. Pour conserver un contrôle total de l’outil, tenez fermement votre meule à rectiﬁer les matrices rotative avec vos deux mains. Ne placez jamais une main par-dessus un évent. Pour assurer à l’outil sa durée de vie utile normale, son moteur doit toujours être sufﬁsamment refroidi.

3. Ne dirigez jamais la pointe de l’outil vers votre personne. En cas de glissement, une partie de votre corps pourrait venir en contact avec des pièces mobiles, ce qui pourrait causer une blessure.

4. Ne forcez jamais l’outil. Une pression excessive peut entraîner un pliage ou un bris du mandrin, entraînant des dommages à l’outil ou à la pièce de travail ainsi que des blessures graves. Une pression excessive est utilisée si le fonctionnement de votre meuleuse devient erratique lorsqu’elle est en charge.

Page 28

8 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 8348690

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

5. Utilisez un appareil respiratoire antipoussière approprié lorsque vous travaillez pendant une période prolongée. Il vous aidera à prévenir l’aspiration des ﬁnes particules produites durant le travail.

AVERTISSEMENT ! Arrêtez l’outil immédiatement si une des conditions suivantes se produit :

• L’interrupteur ou la gâchette est brisé.

• L’outil ne s’arrête pas par lui-même. Débranchez de la source

d’air.

• L’utilisateur voit ou sent de la fumée.

• L’utilisateur sent une odeur d’isolant qui roussit.

PRÉCAUTIONS RELATIVES AUX OUTILS PNEUMATIQUES

1. Les outils pneumatiques produisent plus de bruit que leurs semblables électriques. L’exposition prolongée à ce bruit peut causer la perte auditive. a. Portez une protection d’oreille aﬁn d’éliminer ou de

réduire le bruit.

b. Si c’est possible, ajoutez un dispositif au niveau de

l’échappement de l’outil pneumatique pour assourdir le bruit.

2. N’utilisez pas cet outil si le tuyau à air est endommagé. a. Inspectez le tuyau d’air de l’outil pour déceler des

ﬁssures, des efﬁlochures et tout autre défaut avant chaque utilisation.

b. Arrêtez l’utilisation si un sifﬂement se fait entendre

provenant du tuyau à air ou des connecteurs pendant le fonctionnement de l’outil.

c. Si une des situations décrites ci-dessus se produit,

prenez les mesures suivantes : i. Attachez une étiquette sur l’outil indiquant qu’il est

« défectueux » ou qu’il est « hors service », jusqu’à ce qu’il soit réparé.

ii. Contactez une personne qualiﬁée pour réparer ou

remplacer le composant/tuyau défectueux.

Page 29

Visitez www.princessauto.com pour plus d'informations 9

8348690 V 3.0

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

3. Prévenez les dommages au tuyau à air en respectant les consignes suivantes : a. Ne transportez jamais l’outil en le tenant par le tuyau. b. Maintenez le tuyau à air à l’écart de l’outil et de la zone

de travail de l’outil pendant son utilisation. Le tuyau doit toujours se trouver derrière l’outil.

c. Gardez le tuyau à l’écart des sources de chaleur, de

l’huile, des rebords coupants ou des pièces mobiles.

d. Veillez à ce que ni des personnes, ni du matériel mobile,

ni des véhicules n’écrasent un tuyau à air non protégé. i. Disposez le tuyau à air loin des zones

d’achalandage. ii. Placez le tuyau dans le boîtier renforcé. iii. Placez des planches de chaque côté du tuyau pour

créer un couloir protecteur.

e. N’enroulez pas le tuyau autour de l’outil car les bords

tranchants risquent de percer le tuyau ou causer des ﬁssures s’il est enroulé trop serré. Enroulez délicatement le tuyau et suspendez-le à un crochet ou attachez-le sur un support pour qu’il reste enroulé pendant son rangement.

4. Un tuyau à air sous pression endommagé ou débranché d’un outil pneumatique peut se comporter de la même façon qu’un fouet et endommager ainsi l’aire de travail ou entraîner des blessures corporelles. Fixez le tuyau à air du compresseur à une structure ﬁxe ou permanente au moyen de brides ou d’attache-câbles.

Page 30

10 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 8348690

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

COMPRESSEUR D’AIR

Assurez-vous que le compresseur utilisé avec l’outil peut fournir le débit volumique (pi cube/min) requis à la pression (lb/po carré) requise (voir Spéciﬁcations).

1. Utilisez une conduite de pression d’air et des raccords de type et de dimension appropriés.

2. Utilisez seulement de l’air comprimé propre, sec et certiﬁé dans la plage nominale prescrite, comme il est indiqué sur l’outil.

ATTENTION ! N’utilisez pas une source d’air autre qu’un compresseur d’air pour alimenter cet outil.

3. Utilisez toujours un régulateur d’air, un ﬁltre en ligne et un purgeur de condensation dans votre système d’air comprimé. Ces accessoires augmenteront la durée de vie de l’outil et le garderont en bon état de fonctionnement. Consultez le diagramme pour voir les composants recommandés d’un système d’air comprimé.

4. Évitez d’utiliser un tuyau à air trop long. Plus le tuyau est long, plus la pression d’air qui se rend à l’outil sera basse, au point où l’outil pourrait cesser de fonctionner. De plus, un tuyau plus long peut constituer un risque de trébuchement.

5. Les taux de débit volumique (pi cube/min) de l’outil pneumatique sont fondés sur un cycle de service de 25 %. Si vous voulez un service continu, un compresseur de dimension supérieure est requis.

Page 31

Visitez www.princessauto.com pour plus d'informations 11

8348690 V 3.0

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

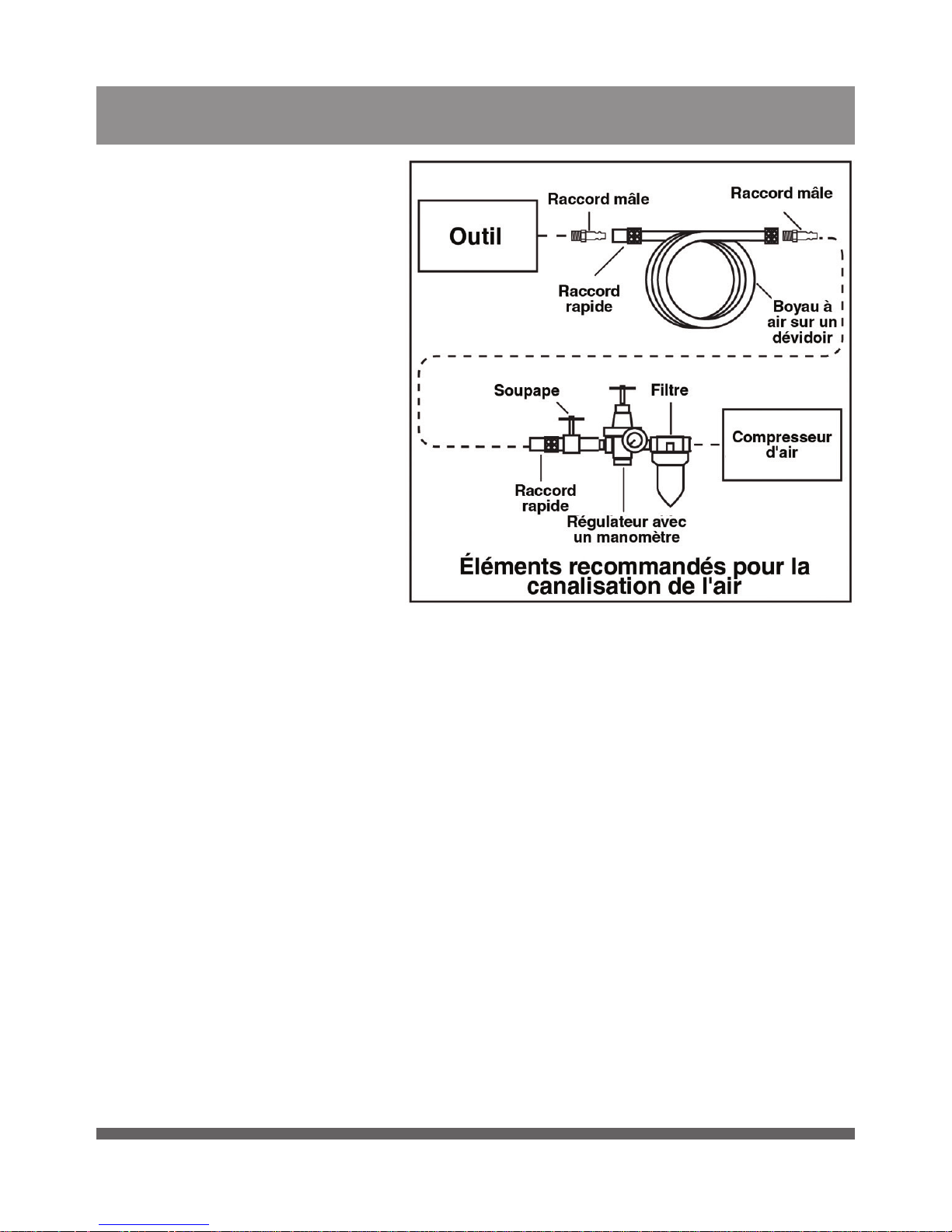

INSTALLATION DE LA SOURCE D’AIR

AVERTISSEMENT ! N’utilisez jamais de l’oxygène pur, du dioxyde de carbone, des gaz combustibles ou du gaz en bouteille comme source d’air pour un outil. De tels gaz peuvent causer une explosion et des blessures graves.

1. Réglez le régulateur de pression d’air sur le compresseur d’air à la pression (lb/po carré) recommandée pour l’outil (voir Spéciﬁcations). Ne dépassez pas la pression d’air recommandée de l’outil. Une pression excessive pourrait endommager l’outil ou votre pièce à travailler, ou vous causer des blessures graves.

2. Préparez un raccord pneumatique standard de 1/4 po convenant à votre outil. Enveloppez la partie ﬁletée du connecteur pneumatique à l’aide d’un ruban d’étanchéité. Enveloppez en sens horaire de façon qu’il ne se déroule pas lors du raccordement à un raccord rapide. Attachez le raccord à l’entrée d’air de l’outil et serrez.

3. Raccordez le tuyau de la source d’air à un raccord rapide standard. Raccordez le tuyau à air au raccord pneumatique de l’outil.

4. Vériﬁez s’il y a des fuites dans le circuit d’air et les connections. N’utilisez pas l’outil avant d’avoir réparé toutes les fuites d’air.

DÉBRANCHEMENT DE LA SOURCE D’AIR

AVERTISSEMENT ! Le non-respect de cet avertissement pourrait entraîner des blessures graves, ou des dommages à l’outil ou au matériel.

Déconnectez l’outil de la source d’air avant le nettoyage, l’entretien ou le remplacement de pièces ou d’accessoires et lorsqu’il n’est pas utilisé.

1. Amenez le régulateur de la trémie à la position OFF (arrêt).

2. Amenez le régulateur pneumatique à la position OFF (arrêt) ou L.

3. Éteignez le compresseur d’air.

4. Déconnectez le tuyau d’air comprimé.

5. Éliminez toute pression résiduelle à l’intérieur de l’outil.

Page 32

12 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 8348690

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

LUBRIFICATION D’OUTILS PNEUMATIQUES

ATTENTION ! N’utilisez JAMAIS une huile pénétrante pour lubrifier l’outil. Une huile pénétrante peut agir comme un solvant qui provoque la décomposition de la graisse interne et le grippage de l’outil.

1. Aﬁn de prévenir la corrosion de leurs pièces internes durant le transport et l’entreposage, tous les outils pneumatiques sont empaquetés dans une graisse. Nous vous conseillons d’enlever cette graisse pour optimiser le rendement de votre nouvel outil pneumatique. Pour enlever la graisse d’empaquetage, versez une bonne quantité d’huile pour outils pneumatiques dans l’entrée d’air, puis faites marcher l’outil à vide jusqu’à ce que les gaz d’échappement soient transparents aﬁn d’enlever la graisse d’empaquetage.

2. Il est très important que l’outil soit lubriﬁé. Sans lubriﬁcation, l’outil ne fonctionnera pas correctement et ses pièces s’useront prématurément. L’ajout de quelques gouttes d’huile pour outils pneumatiques chaque jour, dans le connecteur mâle de l’outil, est préférable à l’utilisation d’un lubriﬁcateur en ligne pour outils pneumatiques. Les lubriﬁcateurs en ligne ne devraient être requis que lorsque plusieurs personnes se servent du même outil.

3. L’huile pour outils pneumatiques est le seul lubriﬁant recommandé pour tout outil pneumatique. N’utilisez jamais d’autres types de lubriﬁant pour graisser vos outils. En utilisant le mauvais lubriﬁant, vous causerez une panne prématurée ou une perte de puissance. Des produits de substitution pourraient endommager le caoutchouc dans les joints toriques de l’outil, ainsi que d’autres pièces en caoutchouc.

Page 33

Visitez www.princessauto.com pour plus d'informations 13

8348690 V 3.0

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

4. Gardez le lubriﬁcateur en ligne rempli d’huile et réglé correctement. Le lubriﬁcateur en ligne devrait être vériﬁé et rempli d’huile pour outils pneumatiques régulièrement. Pour bien ajuster le lubriﬁcateur en ligne, placez une feuille de papier à côté des oriﬁces d’échappement et gardez l’accélérateur ouvert pendant environ 30 secondes. Le lubriﬁcateur est correctement réglé lorsqu’une légère tache d’huile est visible sur le papier. Évitez de mettre trop d’huile dans l’outil.

5. Évitez d’ajouter trop d’huile pour outil pneumatique lors d’une utilisation normale. Une trop grande quantité d’huile peut entraîner une perte de puissance prématurée et éventuellement un bris de l’outil. L’outil devra être démonté par un technicien qualiﬁé pour être ensuite nettoyé aﬁn d’éliminer tout excédent d’huile.

6. S’il devient nécessaire d’entreposer l’outil durant une longue période (toute une nuit, une ﬁn de semaine, etc.), on doit le lubriﬁer généreusement à ce moment-là. Faites fonctionner l’outil pendant environ 30 secondes pour vous assurer que l’huile a été répartie uniformément dans l’outil. L’outil doit être conservé et rangé dans un endroit propre et sec.

DÉBALLAGE

1. Retirez soigneusement les pièces et les accessoires de la boîte. Conservez les matériaux d’emballage jusqu’à ce que vous ayez inspecté avec soin et installé ou utilisé l’outil de manière satisfaisante.

2. Assurez-vous que tous les articles sur la liste de pièces sont compris.

3. Inspectez les pièces attentivement pour vous assurer que les outils et les accessoires n’ont pas été endommagés pendant le transport.

AVERTISSEMENT ! Ne faites pas fonctionner l’outil si des pièces sont manquantes. Remplacez les pièces manquantes avant l’utilisation. Le non-respect de cet avertissement peut entraîner une défectuosité et des blessures graves.

Page 34

14 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 8348690

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

IDENTIFICATION DES PIÈCES

Contenu :

• Meule à rectiﬁer les matrices pneumatique en composite à

angle de 1/4 po (pré-assemblée)

• Clé à fourche double de 17 mm

• Clé à fourche double de 12 mm

ASSEMBLAGE

REMARQUE: Lorsque ce manuel fait référence à un numéro de

pièce, il fait référence à la liste des pièces comprises.

INSTALLATION DU RACCORD PNEUMATIQUE

Préparez un raccord pneumatique standard mâle de 1/4 po NPT convenant à votre outil.

1. Enveloppez les ﬁlets externes du raccord mâle avec du ruban d’étanchéité. a. Enroulez le ruban dans le sens horaire de façon à ce qu’il

ne se déroule pas.

b. Ne recouvrez pas tous les ﬁlets de ruban. Laissez

plusieurs ﬁlets ouverts sur l’avant pour y ﬁxer l’outil.

2. Vissez le raccord à l’entrée d’air de l’outil et serrez-le ensuite au moyen d’une clé.

3. Faites fonctionner le compresseur à faible volume et vériﬁer si le raccord présente des fuites d’air. N’utilisez pas l’outil avant d’avoir réparé toutes les fuites d’air ou remplacé le composant défectueux.

Page 35

Visitez www.princessauto.com pour plus d'informations 15

8348690 V 3.0

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

UTILISATION

INSTALLATION D’ACCESSOIRES

1. Choisissez l’accessoire approprié pour la tâche prévue. Employez uniquement des meules qui ont été spéciﬁquement fabriquées pour ce type de meule à rectiﬁer les matrices. Vériﬁez que la meule choisie est capable de supporter la vitesse maximale de l’outil qui peut atteindre 22 000 tr/min. Assurez-vous aussi que l’accessoire est solidement installé.

2. Attachez l’accessoire à la meuleuse. a. Poussez la clé à fourche dans l’arbre de la pince de

serrage.

b. Introduisez le mandrin dans la pince de serrage sur une

distance d’au moins 1/4 po aﬁn d’empêcher la meule ou la lime de se dégager de la meuleuse en marche.

REMARQUE: En insérant le mandrin au moins 1/4 po dans la pince de serrage, vous réduisez la vibration, vous obtenez de meilleurs résultats et vous réduisez le risque de blessure.

c. Serrez solidement le mandrin de la pince de serrage à

l’aide de la clé de serrage fournie.

REMARQUE: Chaque fois que vous utilisez l’outil, vériﬁez d’abord que l’accessoire est bien serré. Un accessoire désserré pourrait être expulsé de l’outil avec une force considérable et causer une blessure.

3. Raccordez l’outil au tuyau à air.

4. Placez la meule sur la pièce de travail et mettez la meule à rectiﬁer les matrices en marche.

5. Employez des meules pour façonner des matériaux durs et des limes rotatives quand vous travaillez avec des matériaux mous tels que des métaux non ferreux (aluminium, laiton, cuivre, etc.). Si vous utilisez une meule sur un matériau mou, celle-ci s’encrassera rapidement et elle n’accomplira pas son travail de manière satisfaisante.

Page 36

16 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 8348690

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

Important: N’utilisez jamais des meules ou des limes d’une valeur nominale inférieure à 22 000 tr/min. Les meules ou limes d’une valeur nominale inférieure à 22 000 tr/min peuvent se désintégrer pendant l’usage et causer des blessures graves.

AVERTISSEMENT! Ne laissez pas l’outil tourner sans charge pendant une longue période, car cela aura pour effet d’abréger sa durée utile.

ENTRETIEN

1. Entretenez l’outil avec soin. Un outil en bon état sera efﬁcace, plus facile à maîtriser et préviendra les problèmes inutiles.

2. Gardez les poignées de l’outil propres, sèches et exemptes d’huile ou de graisse en tout temps.

3. Suivez les instructions pour lubriﬁer et remplacer les accessoires.

4. Inspectez périodiquement les raccords de l’outil. Demandez à un technicien autorisé de réparer ou de remplacer les composants endommagés ou usés.

5. Inspectez les ﬁxations de l’outil, l’alignement, les tuyaux, le cordon d’alimentation et les composants périodiquement. Demandez à un technicien autorisé de réparer ou de remplacer les composants endommagés ou usés.

6. Veillez à ce que l’étiquette et la plaque signalétique demeurent intactes sur l’outil. Elles comportent des renseignements importants. Si elles sont illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour les remplacer.

AVERTISSEMENT! Avant de changer un accessoire, d’effectuer n’importe quel travail de réparation ou de procéder à l’entretien de l’outil, débranchez la meuleuse de sa source d’air. Remplacez ou réparez les pièces endommagées.

Page 37

Visitez www.princessauto.com pour plus d'informations 17

8348690 V 3.0

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

7. Vériﬁez s’il y a des pièces endommagées. Avant d’utiliser un outil, toute pièce qui semble endommagée doit être vériﬁée attentivement pour déterminer si elle est en bon état de fonctionnement et permet d’exécuter les tâches prévues. Vériﬁez l’alignement et le coincement des pièces mobiles, les composants ou dispositifs de ﬁxation brisés ou toute autre situation pouvant perturber le bon fonctionnement. Toute pièce endommagée doit être réparée ou remplacée par un technicien qualiﬁé. a. Vériﬁer régulièrement la vitesse de l’outil à l’aide d’un

tachymètre. Si l’outil fonctionne à une vitesse plus élevée que le tr/min indiqué sur l’outil, l’outil devrait être entretenu aﬁn de corriger la cause avant de l’utiliser.

8. Lors de l’entretien, utilisez seulement des pièces de rechange identiques. Utilisez seulement des accessoires conçus pour être utilisés avec cet outil. Remplacez immédiatement les pièces endommagées. Les pièces non-autorisées pourraient être dangereuses.

9. Gardez l’outil propre. Essuyez l’outil avec un chiffon propre et soufﬂez périodiquement de l’air comprimé sur l’ensemble de l’outil. Si vous ne disposez pas d’air comprimé, servezvous d’une brosse pour enlever la poussière sur l’ensemble de l’outil. N’employez pas de produits chimiques forts ou de solvants pour nettoyer l’outil. Assurez-vous de couper l’alimentation électrique et de déconnecter la source d’air durant l’entretien et l’inspection. a. Certains silencieux sur les outils pneumatiques peuvent

se boucher au cours de l’utilisation. Nettoyez et remplacez au besoin.

10. Vériﬁez régulièrement le serrage de toutes les ﬁxations et vis. Si une vis quelconque se dévisse, serrez-la immédiatement.

11. Si des réparations sont nécessaires, apportez l’outil à un centre de réparation autorisé.

12. Tous les moteurs à air comprimé pro.point doivent être lubriﬁés (consultez la section Lubriﬁcation).

ATTENTION! Seul un personnel d’entretien qualifié doit effectuer la réparation de l’outil.

Page 38

18 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 8348690

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

LUBRIFICATION

Utilisez seulement les lubriﬁants fournis avec l’outil ou spéciﬁés par le fabricant. Les autres lubriﬁants pourraient ne pas convenir et risqueraient d’endommager l’outil ou de causer un mauvais fonctionnement durant l’utilisation.

RANGEMENT

Si l’outil n’est pas utilisé pendant une période prolongée, appliquez une mince couche de lubriﬁant sur les pièces en acier pour éviter qu’elles ne rouillent. Enlevez le lubriﬁant avant de réutiliser l’outil.

MISE AU REBUT DE L’OUTIL

Si votre outil est trop endommagé pour être réparé, ne le jetez pas. Apportez-le à un centre de recyclage approprié.

Page 39

Visitez www.princessauto.com pour plus d'informations 19

8348690 V 3.0

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

RÉPARTITION DES PIÈCES

No de pièce Description Qté

1 Vis de rebouchage 1 2 Joint torique 1 3 Joint torique 1 4 Régulateur pneumatique 1 5 Ressort de soupape 1 6 Joint torique 1

Page 40

20 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 8348690

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

No de pièce Description Qté

7 Tige de soupape 1 8 Joint torique 1 9 Boîtier du moteur 1

10 Bague de soupape 1

11 Silencieux 1

12 Entrée d’air 1

14 Levier 1

15 Goupille de levier 1

16 Tampon 1

17 Goupille 1 18 Plaque de roulement 1 19 Joint torique 1

20 Écrou de raccord 1

21 Tête à angle 1

22 Roulement 1 23 Plaque de roulement 1

24 Ergot de guidage 1

25 Cylindre 1

26 Rotor 1

27 Lame de rotor 5 28 Collier de rotor 1 29 Plaque de roulement 1 30 Roulement 1

31 Broche 1

32 Pince de serrage 1 33 Écrou de pince de serrage 1 34 Capuchon de boîtier 1

35 Clé de 12 mm 1 36 Clé de 17 mm 1

Page 41

Visitez www.princessauto.com pour plus d'informations 21

8348690 V 3.0

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

DÉPANNAGE

Si l’outil ne fonctionne pas correctement ou si des pièces sont manquantes, veuillez contacter Princess Auto Ltd. aﬁn de trouver une solution. Si ce n’est pas possible, demandez à un technicien qualiﬁé de réparer l’outil.

Problème(s) Cause(s)

possible(s)

Solution(s) proposée(s)

L’outil fonctionne à vitesse normale mais perd de la puissance sous charge.

Les pièces du moteur sont usées.

Demandez à un technicien qualiﬁé de remplacer les pièces usées.

Il manque de l’huile pour outils pneumatiques.

Versez de l’huile pour outils pneumatiques dans l’entrée d’air, conformément aux instructions.

Page 42

22 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 8348690

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

Problème(s) Cause(s)

possible(s)

Solution(s) proposée(s)

L’outil fonctionne lentement. Un peu d’air sort de l’échappement.

Les pièces du moteur sont coincées par des particules de saleté.

OU Le débit d’air est

bloqué par de la saleté.

• Assurez-vous que le ﬁltre d’entrée d’air n’est pas obstrué.

• Versez de l’huile pour outils pneumatiques dans l’entrée d’air, conformément aux instructions.

• Actionnez l’outil en pulsions courtes.

• Débranchez l’alimentation d’air. Libérez le moteur en tournant la tige d’entraînement à la main, le cas échéant.

• Répétez ces opérations au besoin. Si cela échoue, amenez-le chez Princess Auto Ltd. ou chez un technicien qualiﬁé.

Excès d’huile d’outil pneumatique dans l’outil

Faites fonctionner l’outil sans charge durant de courtes périodes de temps jusqu’à ce que l’échappement s’éclaircisse.

Accumulation de graisse de livraison

Consultez la section intitulée Enlèvement de la graisse d’empaquetage.

Le régulateur de débit d’air est en position fermée.

Ouvrez le régulateur à la position prescrite.

Page 43

Visitez www.princessauto.com pour plus d'informations 23

8348690 V 3.0

Meule à rectiﬁer les matrices pneumatique

en composite à angle de 1/4 po

Problème(s) Cause(s)

possible(s)

Solution(s) proposée(s)

L’outil ne fonctionne pas. De l’air sort librement de l’échappement.

La soupape d’accélérateur à joints toriques est sortie de la soupape d’admission à siège.

Demandez à un technicien qualiﬁé de remplacer le joint torique.

Dommages ou usure excessive des pièces internes

Apportez chez Princess Auto Ltd. ou chez un technicien qualiﬁé.

Dépôt de matériau gênant les palettes du moteur.

Nettoyez le mécanisme interne.

Il est impossible d’arrêter l’outil.

La soupape d’accélérateur à joints toriques est sortie de la soupape d’admission à siège.

Apportez chez Princess Auto Ltd. ou chez un technicien qualiﬁé.

Perte de puissance ou fonctionnement irrégulier

Écoulement excessif sur la conduite d’air. Humidité ou obstruction dans le tuyau à air. Raccords de tuyau de taille ou de type incorrects.

Vériﬁez l’alimentation en air. Assurez-vous que l’outil est raccordé à un tuyau à air d’un D.I. de 3/8 po ou plus, sans pli ou blocage, et que les raccords sont connectés correctement.

Le débit du compresseur d’air est insufﬁsant.

Assurez-vous que l’outil soit raccordé à un compresseur dont le débit nominal correspond à celui de l’outil.

Page 44
